1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

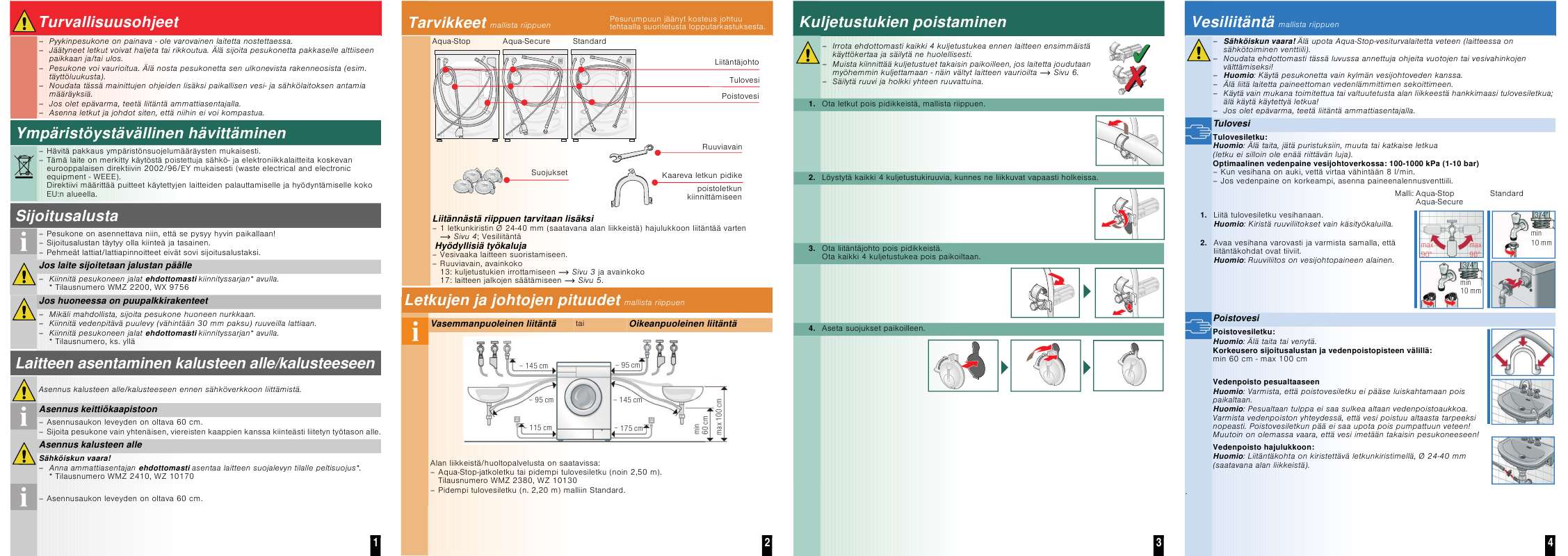

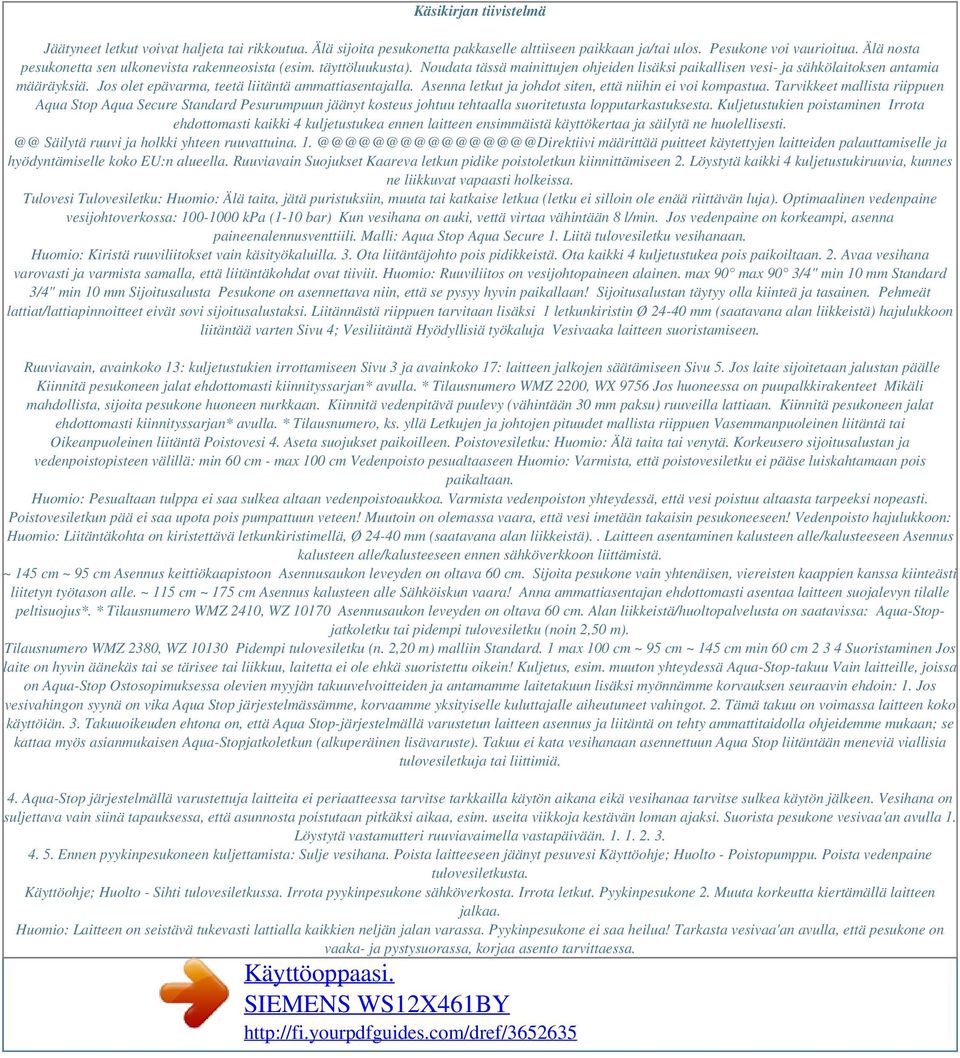

2 Käsikirjan tiivistelmä Jäätyneet letkut voivat haljeta tai rikkoutua. Älä sijoita pesukonetta pakkaselle alttiiseen paikkaan ja/tai ulos. Pesukone voi vaurioitua. Älä nosta pesukonetta sen ulkonevista rakenneosista (esim. täyttöluukusta). Noudata tässä mainittujen ohjeiden lisäksi paikallisen vesi- ja sähkölaitoksen antamia määräyksiä. Jos olet epävarma, teetä liitäntä ammattiasentajalla. Asenna letkut ja johdot siten, että niihin ei voi kompastua. Tarvikkeet mallista riippuen Aqua Stop Aqua Secure Standard Pesurumpuun jäänyt kosteus johtuu tehtaalla suoritetusta lopputarkastuksesta. Kuljetustukien poistaminen Irrota ehdottomasti kaikki 4 kuljetustukea ennen laitteen ensimmäistä käyttökertaa ja säilytä ne Säilytä ruuvi ja holkki yhteen ruuvattuina. määrittää puitteet käytettyjen laitteiden palauttamiselle ja hyödyntämiselle koko EU:n alueella. Ruuviavain Suojukset Kaareva letkun pidike poistoletkun kiinnittämiseen 2. Löystytä kaikki 4 kuljetustukiruuvia, kunnes ne liikkuvat vapaasti holkeissa. Tulovesi Tulovesiletku: Huomio: Älä taita, jätä puristuksiin, muuta tai katkaise letkua (letku ei silloin ole enää riittävän luja). Optimaalinen vedenpaine vesijohtoverkossa: kpa (1-10 bar) Kun vesihana on auki, vettä virtaa vähintään 8 l/min. Jos vedenpaine on korkeampi, asenna paineenalennusventtiili. Malli: Aqua Stop Aqua Secure 1. Liitä tulovesiletku vesihanaan. Huomio: Kiristä ruuviliitokset vain käsityökaluilla. 3. Ota liitäntäjohto pois pidikkeistä. Ota kaikki 4 kuljetustukea pois paikoiltaan. 2. Avaa vesihana varovasti ja varmista samalla, että liitäntäkohdat ovat tiiviit. Huomio: Ruuviliitos on vesijohtopaineen alainen. max 90 max 90 3/4" min 10 mm Standard 3/4" min 10 mm Sijoitusalusta Pesukone on asennettava niin, että se pysyy hyvin paikallaan! Sijoitusalustan täytyy olla kiinteä ja tasainen. Pehmeät lattiat/lattiapinnoitteet eivät sovi sijoitusalustaksi. Liitännästä riippuen tarvitaan lisäksi 1 letkunkiristin Ø mm (saatavana alan liikkeistä) hajulukkoon liitäntää varten Sivu 4; Vesiliitäntä Hyödyllisiä työkaluja Vesivaaka laitteen suoristamiseen. Ruuviavain, avainkoko 13: kuljetustukien irrottamiseen Sivu 3 ja avainkoko 17: laitteen jalkojen säätämiseen Sivu 5. Jos laite sijoitetaan jalustan päälle Kiinnitä pesukoneen jalat ehdottomasti kiinnityssarjan* avulla. * Tilausnumero WMZ 2200, WX 9756 Jos huoneessa on puupalkkirakenteet Mikäli mahdollista, sijoita pesukone huoneen nurkkaan. Kiinnitä vedenpitävä puulevy (vähintään 30 mm paksu) ruuveilla lattiaan. Kiinnitä pesukoneen jalat ehdottomasti kiinnityssarjan* avulla. * Tilausnumero, ks. yllä Letkujen ja johtojen pituudet mallista riippuen Vasemmanpuoleinen liitäntä tai Oikeanpuoleinen liitäntä Poistovesi 4. Aseta suojukset paikoilleen. Poistovesiletku: Huomio: Älä taita tai venytä. Korkeusero sijoitusalustan ja vedenpoistopisteen välillä: min 60 cm - max 100 cm Vedenpoisto pesualtaaseen Huomio: Varmista, että poistovesiletku ei pääse luiskahtamaan pois paikaltaan. Huomio: Pesualtaan tulppa ei saa sulkea altaan vedenpoistoaukkoa. Varmista vedenpoiston yhteydessä, että vesi poistuu altaasta tarpeeksi nopeasti. Poistovesiletkun pää ei saa upota pois pumpattuun veteen! Muutoin on olemassa vaara, että vesi imetään takaisin pesukoneeseen! Vedenpoisto hajulukkoon: Huomio: Liitäntäkohta on kiristettävä letkunkiristimellä, Ø mm (saatavana alan liikkeistä).. Laitteen asentaminen kalusteen alle/kalusteeseen Asennus kalusteen alle/kalusteeseen ennen sähköverkkoon liittämistä. ~ 145 cm ~ 95 cm Asennus keittiökaapistoon Asennusaukon leveyden on oltava 60 cm. Sijoita pesukone vain yhtenäisen, viereisten kaappien kanssa kiinteästi liitetyn työtason alle. ~ 115 cm ~ 175 cm Asennus kalusteen alle Sähköiskun vaara! Anna ammattiasentajan ehdottomasti asentaa laitteen suojalevyn tilalle peltisuojus*. * Tilausnumero WMZ 2410, WZ Asennusaukon leveyden on oltava 60 cm. Alan liikkeistä/huoltopalvelusta on saatavissa: Aqua-Stopjatkoletku tai pidempi tulovesiletku (noin 2,50 m). Tilausnumero WMZ 2380, WZ Pidempi tulovesiletku (n. 2,20 m) malliin Standard. 1 max 100 cm ~ 95 cm ~ 145 cm min 60 cm Suoristaminen Jos laite on hyvin äänekäs tai se tärisee tai liikkuu, laitetta ei ole ehkä suoristettu oikein! Kuljetus, esim. muuton yhteydessä Aqua-Stop-takuu Vain laitteille, joissa on Aqua-Stop Ostosopimuksessa olevien myyjän takuuvelvoitteiden ja antamamme laitetakuun lisäksi myönnämme korvauksen seuraavin ehdoin: 1. Jos vesivahingon syynä on vika Aqua Stop järjestelmässämme, korvaamme yksityiselle kuluttajalle aiheutuneet vahingot. 2. Tämä takuu on voimassa laitteen koko käyttöiän. 3. Takuuoikeuden ehtona on, että Aqua Stop-järjestelmällä varustetun laitteen asennus ja liitäntä on tehty ammattitaidolla ohjeidemme mukaan; se kattaa myös asianmukaisen Aqua-Stopjatkoletkun (alkuperäinen lisävaruste). Takuu ei kata vesihanaan asennettuun Aqua Stop liitäntään meneviä viallisia tulovesiletkuja tai liittimiä. 4. Aqua-Stop järjestelmällä varustettuja laitteita ei periaatteessa tarvitse tarkkailla käytön aikana eikä vesihanaa tarvitse sulkea käytön jälkeen. Vesihana on suljettava vain siinä tapauksessa, että asunnosta poistutaan pitkäksi aikaa, esim. useita viikkoja kestävän loman ajaksi. Suorista pesukone vesivaa'an avulla 1. Löystytä vastamutteri ruuviavaimella vastapäivään Ennen pyykinpesukoneen kuljettamista: Sulje vesihana. Poista laitteeseen jäänyt pesuvesi Käyttöohje; Huolto - Poistopumppu. Poista vedenpaine tulovesiletkusta. Käyttöohje; Huolto - Sihti tulovesiletkussa. Irrota pyykinpesukone sähköverkosta. Irrota letkut. Pyykinpesukone 2. Muuta korkeutta kiertämällä laitteen jalkaa. Huomio: Laitteen on seistävä tukevasti lattialla kaikkien neljän jalan varassa. Pyykinpesukone ei saa heilua! Tarkasta vesivaa'an avulla, että pesukone on vaaka- ja pystysuorassa, korjaa asento tarvittaessa.

3 2. Kuljetustukien asennus: 1. Poista suojatulpat. Huoltopalvelu 3. Kierrä vastamutteri kiinni laitteen runkoa vasten. Pidä jalasta kiinni, älä muuta korkeutta. Huomio: Laitteen kaikkien neljän jalan vastamutterien pitää olla kierrettyinä tiukalle laitteen runkoa vasten! 2. Aseta kaikki 4 kuljetustukea paikoilleen. Kiinnitä liitäntäjohto pidikkeisiin. Kiristä kuljetustukiruuvit. Jos et saa poistettua häiriötä itse Käyttöohje: Mitä on tehtävä, jos..., sivu 11, käänny huoltopalvelumme kuljetustuet ehdottomasti kuljetuksen jälkeen! Sivu on saatavana irrota pistorasiasta vain pistokkeesta vetäen. Älä vedä Ympäristöystävällinen hävittäminen..... Sijoitusalusta.. Laitteen asennus kalusteen alle ja kalusteeseen Tarvikkeet..... Letkujen ja johtojen pituudet Kuljetustukien poistaminen Vesiliitäntä.... Suoristaminen.. Sähköliitäntä... Kuljetus, esim. muuton yhteydessä..... Tekniset tiedot. Aqua Stop takuu aminen Irrota ehdottomasti kaikki 4 kuljetustukea ennen laitteen ensimmäistä käyttökertaa ja säilytä ne Säilytä ruuvi ja holkki yhteen ruuvattuina. Jos olet epävarma, teetä liitäntä ammattiasentajalla. Tulovesi Tulovesiletku: Huomio: Älä taita, jätä puristuksiin,

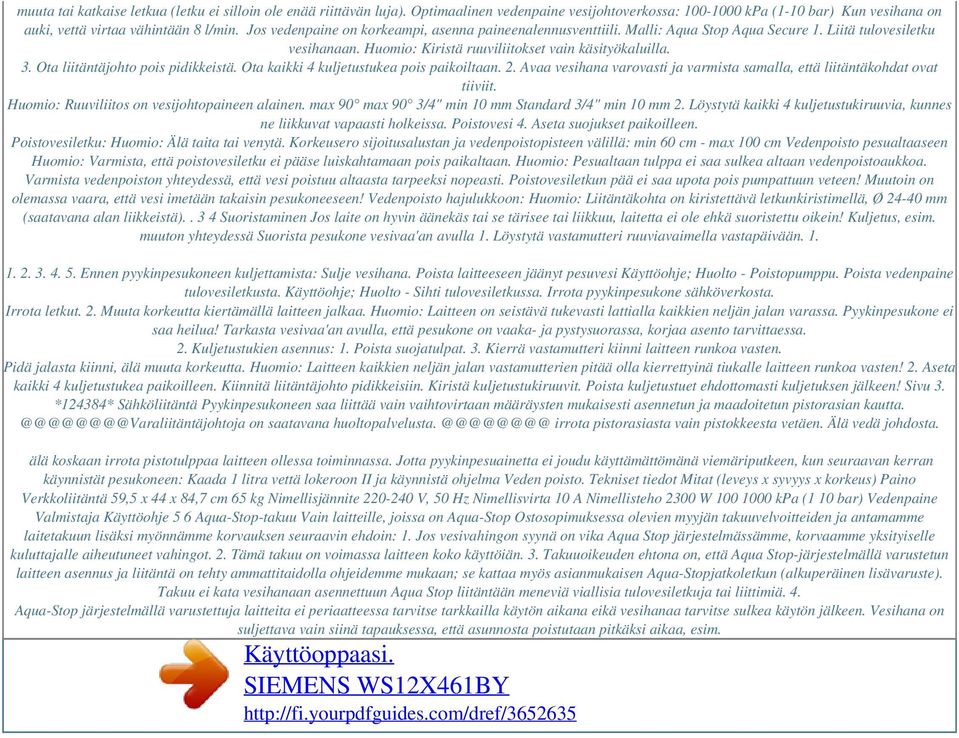

4 muuta tai katkaise letkua (letku ei silloin ole enää riittävän luja). Optimaalinen vedenpaine vesijohtoverkossa: kpa (1-10 bar) Kun vesihana on auki, vettä virtaa vähintään 8 l/min. Jos vedenpaine on korkeampi, asenna paineenalennusventtiili. Malli: Aqua Stop Aqua Secure 1. Liitä tulovesiletku vesihanaan. Huomio: Kiristä ruuviliitokset vain käsityökaluilla. 3. Ota liitäntäjohto pois pidikkeistä. Ota kaikki 4 kuljetustukea pois paikoiltaan. 2. Avaa vesihana varovasti ja varmista samalla, että liitäntäkohdat ovat tiiviit. Huomio: Ruuviliitos on vesijohtopaineen alainen. max 90 max 90 3/4" min 10 mm Standard 3/4" min 10 mm 2. Löystytä kaikki 4 kuljetustukiruuvia, kunnes ne liikkuvat vapaasti holkeissa. Poistovesi 4. Aseta suojukset paikoilleen. Poistovesiletku: Huomio: Älä taita tai venytä. Korkeusero sijoitusalustan ja vedenpoistopisteen välillä: min 60 cm - max 100 cm Vedenpoisto pesualtaaseen Huomio: Varmista, että poistovesiletku ei pääse luiskahtamaan pois paikaltaan. Huomio: Pesualtaan tulppa ei saa sulkea altaan vedenpoistoaukkoa. Varmista vedenpoiston yhteydessä, että vesi poistuu altaasta tarpeeksi nopeasti. Poistovesiletkun pää ei saa upota pois pumpattuun veteen! Muutoin on olemassa vaara, että vesi imetään takaisin pesukoneeseen! Vedenpoisto hajulukkoon: Huomio: Liitäntäkohta on kiristettävä letkunkiristimellä, Ø mm (saatavana alan liikkeistä) Suoristaminen Jos laite on hyvin äänekäs tai se tärisee tai liikkuu, laitetta ei ole ehkä suoristettu oikein! Kuljetus, esim. muuton yhteydessä Suorista pesukone vesivaa'an avulla 1. Löystytä vastamutteri ruuviavaimella vastapäivään Ennen pyykinpesukoneen kuljettamista: Sulje vesihana. Poista laitteeseen jäänyt pesuvesi Käyttöohje; Huolto - Poistopumppu. Poista vedenpaine tulovesiletkusta. Käyttöohje; Huolto - Sihti tulovesiletkussa. Irrota pyykinpesukone sähköverkosta. Irrota letkut. 2. Muuta korkeutta kiertämällä laitteen jalkaa. Huomio: Laitteen on seistävä tukevasti lattialla kaikkien neljän jalan varassa. Pyykinpesukone ei saa heilua! Tarkasta vesivaa'an avulla, että pesukone on vaaka- ja pystysuorassa, korjaa asento tarvittaessa. 2. Kuljetustukien asennus: 1. Poista suojatulpat. 3. Kierrä vastamutteri kiinni laitteen runkoa vasten. Pidä jalasta kiinni, älä muuta korkeutta. Huomio: Laitteen kaikkien neljän jalan vastamutterien pitää olla kierrettyinä tiukalle laitteen runkoa vasten! 2. Aseta kaikki 4 kuljetustukea paikoilleen. Kiinnitä liitäntäjohto pidikkeisiin. Kiristä kuljetustukiruuvit. Poista kuljetustuet ehdottomasti kuljetuksen jälkeen! Sivu 3. *124384* Sähköliitäntä Pyykinpesukoneen saa liittää vain vaihtovirtaan määräysten mukaisesti asennetun ja maadoitetun pistorasian on saatavana irrota pistorasiasta vain pistokkeesta vetäen. Älä vedä johdosta. älä koskaan irrota pistotulppaa laitteen ollessa toiminnassa. Jotta pyykinpesuainetta ei joudu käyttämättömänä viemäriputkeen, kun seuraavan kerran käynnistät pesukoneen: Kaada 1 litra vettä lokeroon II ja käynnistä ohjelma Veden poisto. Tekniset tiedot Mitat (leveys x syvyys x korkeus) Paino Verkkoliitäntä 59,5 x 44 x 84,7 cm 65 kg Nimellisjännite V, 50 Hz Nimellisvirta 10 A Nimellisteho 2300 W kpa (1 10 bar) Vedenpaine Valmistaja Käyttöohje 5 6 Aqua-Stop-takuu Vain laitteille, joissa on Aqua-Stop Ostosopimuksessa olevien myyjän takuuvelvoitteiden ja antamamme laitetakuun lisäksi myönnämme korvauksen seuraavin ehdoin: 1. Jos vesivahingon syynä on vika Aqua Stop järjestelmässämme, korvaamme yksityiselle kuluttajalle aiheutuneet vahingot. 2. Tämä takuu on voimassa laitteen koko käyttöiän. 3. Takuuoikeuden ehtona on, että Aqua Stop-järjestelmällä varustetun laitteen asennus ja liitäntä on tehty ammattitaidolla ohjeidemme mukaan; se kattaa myös asianmukaisen Aqua-Stopjatkoletkun (alkuperäinen lisävaruste). Takuu ei kata vesihanaan asennettuun Aqua Stop liitäntään meneviä viallisia tulovesiletkuja tai liittimiä. 4. Aqua-Stop järjestelmällä varustettuja laitteita ei periaatteessa tarvitse tarkkailla käytön aikana eikä vesihanaa tarvitse sulkea käytön jälkeen. Vesihana on suljettava vain siinä tapauksessa, että asunnosta poistutaan pitkäksi aikaa, esim.

5 Powered by TCPDF ( puoleemme. Asennusohje fi Sisältö Sivu Turvallisuusohjeet...1 Ympäristöystävällinen hävittäminen Sijoitusalusta.1 Laitteen asennus kalusteen alle ja kalusteeseen Tarvikkeet....2 Letkujen ja johtojen pituudet Kuljetustukien poistaminen. 3 Vesiliitäntä...4 Suoristaminen Sähköliitäntä Kuljetus, esim. muuton yhteydessä....6 Tekniset tiedot Aqua Stop takuu....7 Huoltopalvelu.. 7 Ota pyykinpesukone käyttöön vasta, kun olet lukenut tämän ohjeen! Noudata myös erillistä käyttöohjetta. Säilytä kaikki asiakirjat myöhempää käyttöä tai seuraavaa käyttäjää varten. 7.
