1 HP Color LaserJet CP4005 Käyttöohje

2

3 HP Color LaserJet CP4005 Käyttöohje

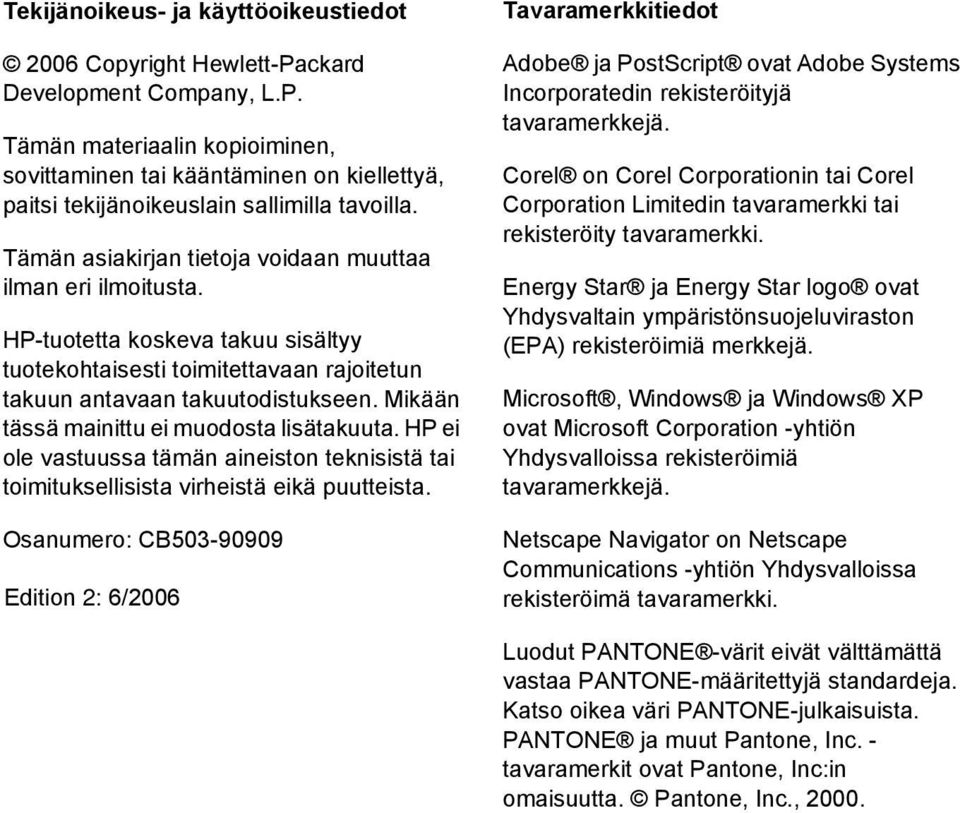

4 Tekijänoikeus- ja käyttöoikeustiedot 2006 Copyright Hewlett-Packard Development Company, L.P. Tämän materiaalin kopioiminen, sovittaminen tai kääntäminen on kiellettyä, paitsi tekijänoikeuslain sallimilla tavoilla. Tämän asiakirjan tietoja voidaan muuttaa ilman eri ilmoitusta. HP-tuotetta koskeva takuu sisältyy tuotekohtaisesti toimitettavaan rajoitetun takuun antavaan takuutodistukseen. Mikään tässä mainittu ei muodosta lisätakuuta. HP ei ole vastuussa tämän aineiston teknisistä tai toimituksellisista virheistä eikä puutteista. Osanumero: CB Edition 2: 6/2006 Tavaramerkkitiedot Adobe ja PostScript ovat Adobe Systems Incorporatedin rekisteröityjä tavaramerkkejä. Corel on Corel Corporationin tai Corel Corporation Limitedin tavaramerkki tai rekisteröity tavaramerkki. Energy Star ja Energy Star logo ovat Yhdysvaltain ympäristönsuojeluviraston (EPA) rekisteröimiä merkkejä. Microsoft, Windows ja Windows XP ovat Microsoft Corporation -yhtiön Yhdysvalloissa rekisteröimiä tavaramerkkejä. Netscape Navigator on Netscape Communications -yhtiön Yhdysvalloissa rekisteröimä tavaramerkki. Luodut PANTONE -värit eivät välttämättä vastaa PANTONE-määritettyjä standardeja. Katso oikea väri PANTONE-julkaisuista. PANTONE ja muut Pantone, Inc. - tavaramerkit ovat Pantone, Inc:in omaisuutta. Pantone, Inc., 2000.

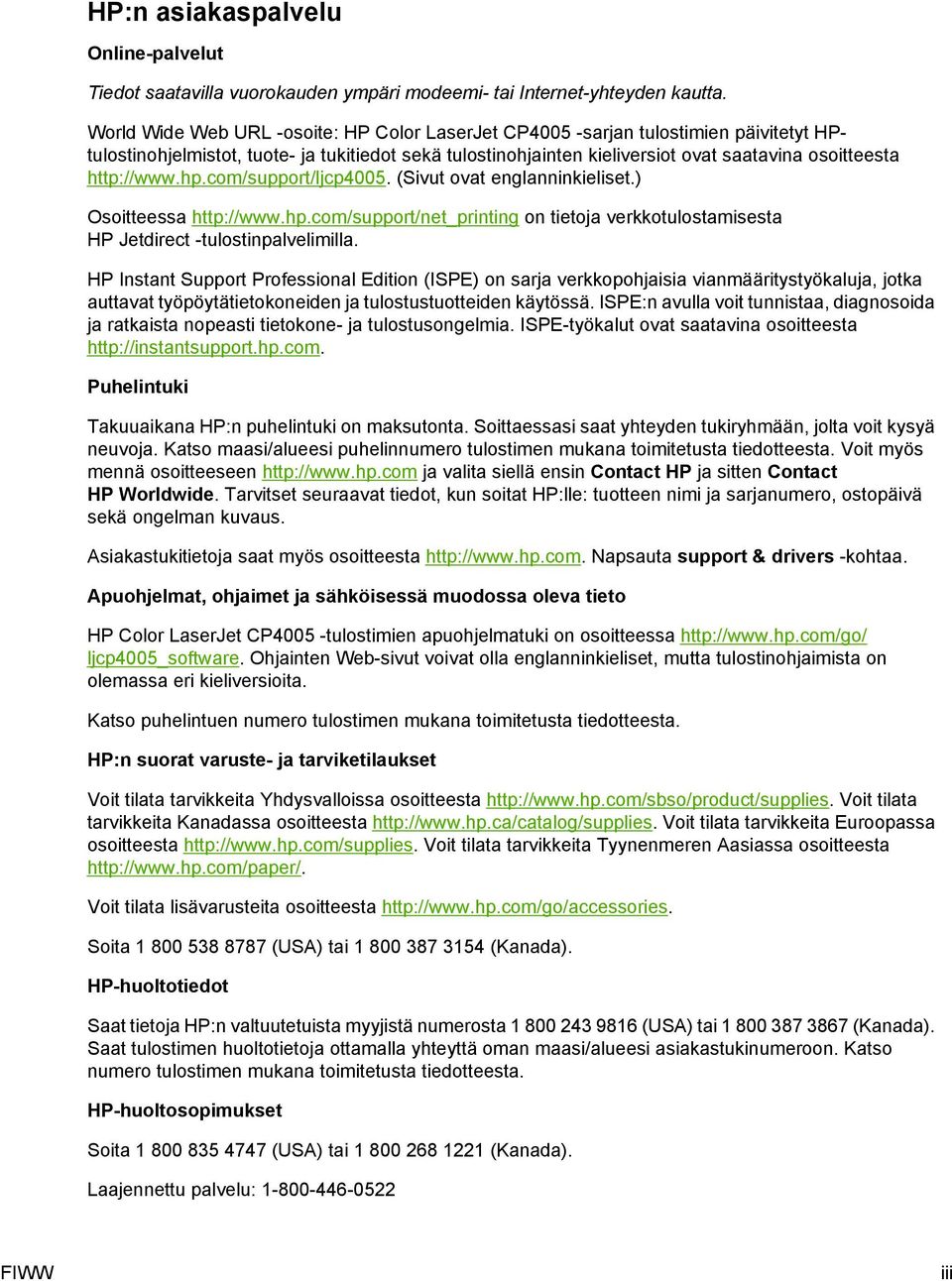

5 HP:n asiakaspalvelu Online-palvelut Tiedot saatavilla vuorokauden ympäri modeemi- tai Internet-yhteyden kautta. World Wide Web URL -osoite: HP Color LaserJet CP4005 -sarjan tulostimien päivitetyt HPtulostinohjelmistot, tuote- ja tukitiedot sekä tulostinohjainten kieliversiot ovat saatavina osoitteesta (Sivut ovat englanninkieliset.) Osoitteessa on tietoja verkkotulostamisesta HP Jetdirect -tulostinpalvelimilla. HP Instant Support Professional Edition (ISPE) on sarja verkkopohjaisia vianmääritystyökaluja, jotka auttavat työpöytätietokoneiden ja tulostustuotteiden käytössä. ISPE:n avulla voit tunnistaa, diagnosoida ja ratkaista nopeasti tietokone- ja tulostusongelmia. ISPE-työkalut ovat saatavina osoitteesta Puhelintuki Takuuaikana HP:n puhelintuki on maksutonta. Soittaessasi saat yhteyden tukiryhmään, jolta voit kysyä neuvoja. Katso maasi/alueesi puhelinnumero tulostimen mukana toimitetusta tiedotteesta. Voit myös mennä osoitteeseen ja valita siellä ensin Contact HP ja sitten Contact HP Worldwide. Tarvitset seuraavat tiedot, kun soitat HP:lle: tuotteen nimi ja sarjanumero, ostopäivä sekä ongelman kuvaus. Asiakastukitietoja saat myös osoitteesta Napsauta support & drivers -kohtaa. Apuohjelmat, ohjaimet ja sähköisessä muodossa oleva tieto HP Color LaserJet CP4005 -tulostimien apuohjelmatuki on osoitteessa ljcp4005_software. Ohjainten Web-sivut voivat olla englanninkieliset, mutta tulostinohjaimista on olemassa eri kieliversioita. Katso puhelintuen numero tulostimen mukana toimitetusta tiedotteesta. HP:n suorat varuste- ja tarviketilaukset Voit tilata tarvikkeita Yhdysvalloissa osoitteesta Voit tilata tarvikkeita Kanadassa osoitteesta Voit tilata tarvikkeita Euroopassa osoitteesta Voit tilata tarvikkeita Tyynenmeren Aasiassa osoitteesta Voit tilata lisävarusteita osoitteesta Soita (USA) tai (Kanada). HP-huoltotiedot Saat tietoja HP:n valtuutetuista myyjistä numerosta (USA) tai (Kanada). Saat tulostimen huoltotietoja ottamalla yhteyttä oman maasi/alueesi asiakastukinumeroon. Katso numero tulostimen mukana toimitetusta tiedotteesta. HP-huoltosopimukset Soita (USA) tai (Kanada). Laajennettu palvelu: FIWW iii

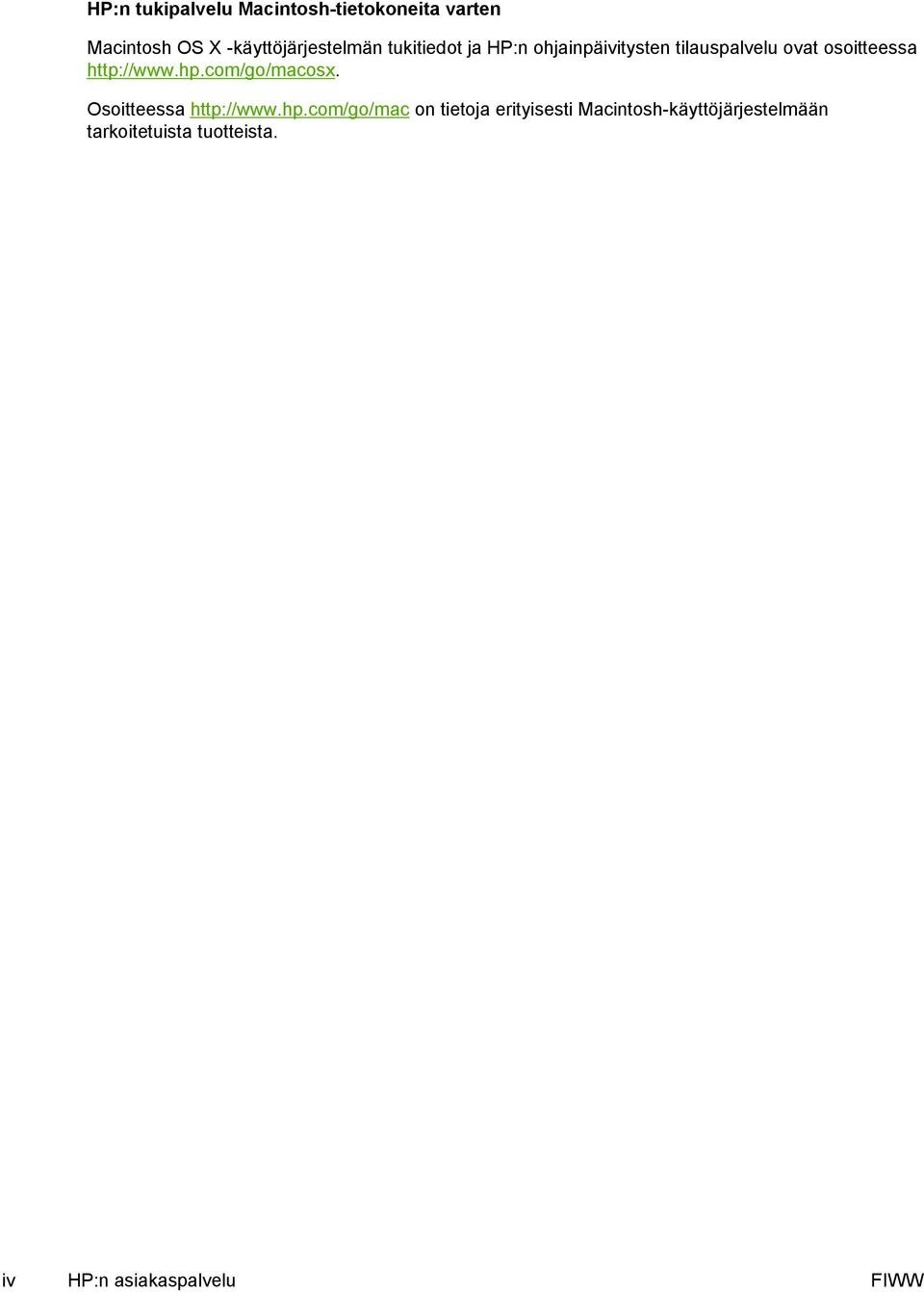

6 HP:n tukipalvelu Macintosh-tietokoneita varten Macintosh OS X -käyttöjärjestelmän tukitiedot ja HP:n ohjainpäivitysten tilauspalvelu ovat osoitteessa Osoitteessa on tietoja erityisesti Macintosh-käyttöjärjestelmään tarkoitetuista tuotteista. iv HP:n asiakaspalvelu FIWW

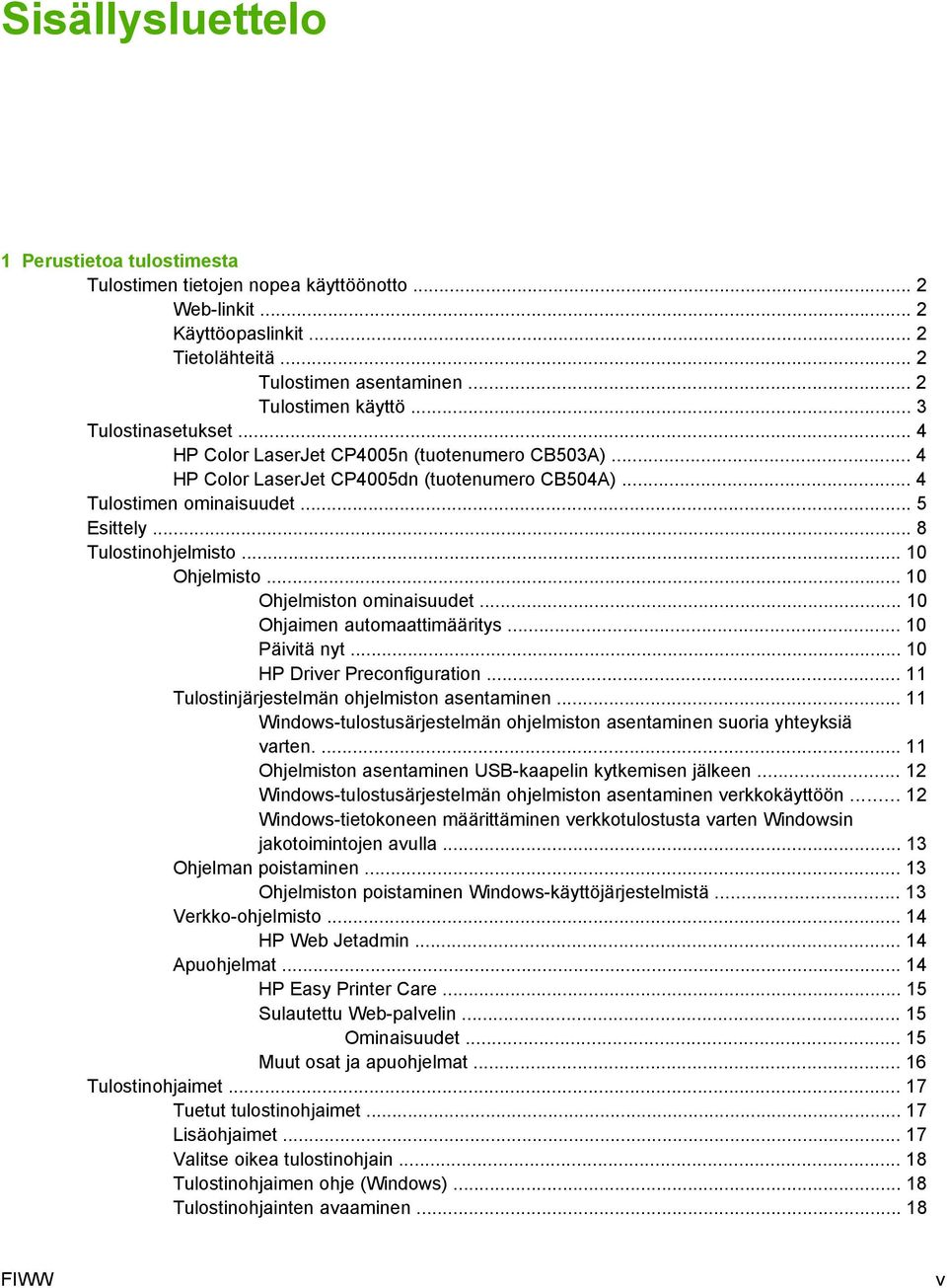

7 Sisällysluettelo 1 Perustietoa tulostimesta Tulostimen tietojen nopea käyttöönotto... 2 Web-linkit... 2 Käyttöopaslinkit... 2 Tietolähteitä... 2 Tulostimen asentaminen... 2 Tulostimen käyttö... 3 Tulostinasetukset... 4 HP Color LaserJet CP4005n (tuotenumero CB503A)... 4 HP Color LaserJet CP4005dn (tuotenumero CB504A)... 4 Tulostimen ominaisuudet... 5 Esittely... 8 Tulostinohjelmisto Ohjelmisto Ohjelmiston ominaisuudet Ohjaimen automaattimääritys Päivitä nyt HP Driver Preconfiguration Tulostinjärjestelmän ohjelmiston asentaminen Windows-tulostusärjestelmän ohjelmiston asentaminen suoria yhteyksiä varten Ohjelmiston asentaminen USB-kaapelin kytkemisen jälkeen Windows-tulostusärjestelmän ohjelmiston asentaminen verkkokäyttöön Windows-tietokoneen määrittäminen verkkotulostusta varten Windowsin jakotoimintojen avulla Ohjelman poistaminen Ohjelmiston poistaminen Windows-käyttöjärjestelmistä Verkko-ohjelmisto HP Web Jetadmin Apuohjelmat HP Easy Printer Care Sulautettu Web-palvelin Ominaisuudet Muut osat ja apuohjelmat Tulostinohjaimet Tuetut tulostinohjaimet Lisäohjaimet Valitse oikea tulostinohjain Tulostinohjaimen ohje (Windows) Tulostinohjainten avaaminen FIWW v

8 Macintosh-tietokoneiden kirjoitinohjaimet Tuetut kirjoitinohjaimet Kirjoitinohjainten avaaminen Macintosh-tietokoneiden ohjelmisto Macintosh-tulostusjärjestelmän ohjelmiston asentaminen verkkokäyttöön Macintosh-tulostusjärjestelmän ohjelmiston asentaminen suoria (USB-)yhteyksiä varten Ohjelmiston asennuksen poisto Macintosh-käyttöjärjestelmissä HP Printer Utility for Macintosh -ohjelman käyttäminen HP Printer Utility -ohjelman avaaminen Puhdistussivun tulostaminen Määrityssivun tulostaminen Tarvikkeiden tilan näyttäminen Tarvikkeiden tilaaminen Internetistä ja muiden tukitoimintojen käyttäminen Tiedoston lataaminen kirjoittimeen Laiteohjelmiston päivittäminen Kaksipuolisen tulostustilan ottaminen käyttöön Tallennettujen töiden tulostaminen Lokeroiden määrittäminen Verkkoasetusten muuttaminen Upotetun Web-palvelimen avaaminen Sähköpostihälytysten määrittäminen Tulostusmateriaalien tiedot Tuettujen materiaalien painot ja koot Ohjauspaneeli Esittely Näyttö Ohjauspaneelin käyttäminen tietokoneelta Ohjauspaneelin näppäimet Ohjauspaneelin merkkivalojen tulkitseminen Ohjauspaneelin valikot Valikkojen peruskäyttö Valikkokomennot Valikoiden avaaminen Hae työ -valikko Tiedot-valikko Paperinkäsittely-valikko Määritä asetukset -valikko Diagnostiikka-valikko Hae työ -valikko Tiedot-valikko Paperinkäsittely-valikko Määritä asetukset -valikko Tulostus-valikko Tulostuslaatu-valikko Järjestelmäasetukset-valikko I/O-valikko Alkutila-valikko Diagnostiikka-valikko vi FIWW

9 Tulostimen ohjauspaneelin asetusten muuttaminen Näytä IP-osoite IP-osoitteen näyttäminen Väri-musta-yhdistelmä Väri-musta-yhdistelmän määrittäminen Lokeron toimintavaihtoehdot Tulostimen määrittäminen käyttämään pyydettyä lokeroa Käsinsyöttöpyynnön määrittäminen Tulostimen PS-siirtotavan määrittäminen Koon/tyypin kehotteen käyttöönottaminen tulostimessa Tulostimen määrittäminen käyttämään toista lokeroa Tyhjien sivujen tulostuksen määrittäminen kaksipuoliseen tulosteeseen Tulostimen määrittäminen kääntää kuvat Lepotilan viive Lepotilan viiveen määrittäminen Lepotilan käytöstä poistaminen / käyttöön ottaminen Herätysaika Herätysajan määrittäminen Näytön kirkkaus Näytön kirkkauden määrittäminen Tulostinkieli Tulostuskielen määrittäminen Kuitattavat varoitukset Kuitattavien varoitusten määrittäminen Automaattinen jatkaminen Automaattisen jatkamisen määrittäminen Tarvikkeiden vaihtaminen Vaihda tarvikkeet -vastauksen määrittäminen Tilaa kun Tilaa kun -vastauksen määrittäminen Värimuste loppu Väri lopussa -vastauksen määrittäminen Tukoksen selvittäminen Tukoksen selvitys -vastauksen määrittäminen RAM-levy RAM-levyn asetusten muuttaminen Kieli Kielen valitseminen Kielen valitseminen, jos et ymmärrä näytössä näkyvää kieltä Tulostimen ohjauspaneelin käyttäminen jaetussa ympäristössä I/O-asetukset Verkkoasetukset TCP/IP-parametrien määrittäminen TCP/IP-parametrien määrittäminen manuaalisesti tulostimen ohjauspaneelista IP-osoitteen asettaminen Aliverkon peitteen asettaminen Oletusyhdyskäytävän määrittäminen USB-asetukset FIWW vii

10 HP Jetdirect -tulostinpalvelimet Saatavilla olevat ohjelmistoratkaisut Langaton tulostus IEEE standardi Tulostustehtävät Tulostustöiden hallinta Lähde Tyyppi ja koko Tulostusasetusprioriteetit Tulostusmateriaalin valitseminen Vältettävät tulostusmateriaalit Paperit, jotka voivat vahingoittaa tulostinta Automaattinen tulostusmateriaalityypin tunnistaminen (automaattinen tunnistustila) Lokeron 1 tunnistus Lokeron 2 ja valinnaisen lokeron 3 tunnistaminen Syöttölokeroiden asetusten määrittäminen Lokeroiden määrittäminen tulostimen kehotteesta Lokeron asetusten määrittäminen lisättäessä paperia Lokeron määrittäminen vastaamaan tulostustyön asetuksia Lokeroiden määrittäminen Paperinkäsittely-valikon avulla Lokeron 2 ja valinnaisen lokeron 3 mukautetun paperikoon määrittäminen Tulostaminen lokerosta 1 (monikäyttölokero) Materiaalin lisääminen lokeroon Kirjekuorien tulostaminen lokerosta Kirjekuorien asettaminen lokeroon Kirjekuorien tulostaminen Tulostaminen lokerosta 2 tai valinnaisesta lokerosta Tunnistettavan vakiopaperikoon lisääminen lokeroon 2 ja valinnaiseen lokeroon Tunnistamattoman vakiopaperikoon lisääminen lokeroon 2 ja valinnaiseen lokeroon mukautetun paperikoon lisääminen lokeroon 2 ja valinnaiseen lokeroon Tulostus erikoismateriaalille Kalvot Kiiltävä paperi Värillinen paperi Kirjekuoret Tarrat Paksu paperi HP LaserJet Tough -paperi Esipainetut lomakkeet ja kirjelomakkeet Uusiopaperi Ominaisuuksien käyttäminen tulostinohjaimesta Pikasarjojen luominen ja käyttäminen Vesileimojen luominen ja käyttäminen Asiakirjojen koon muuttaminen Mukautetun paperikoon määrittäminen tulostinohjaimesta Eri paperin/kansien käyttäminen Tyhjän ensimmäisen sivun tulostaminen viii FIWW

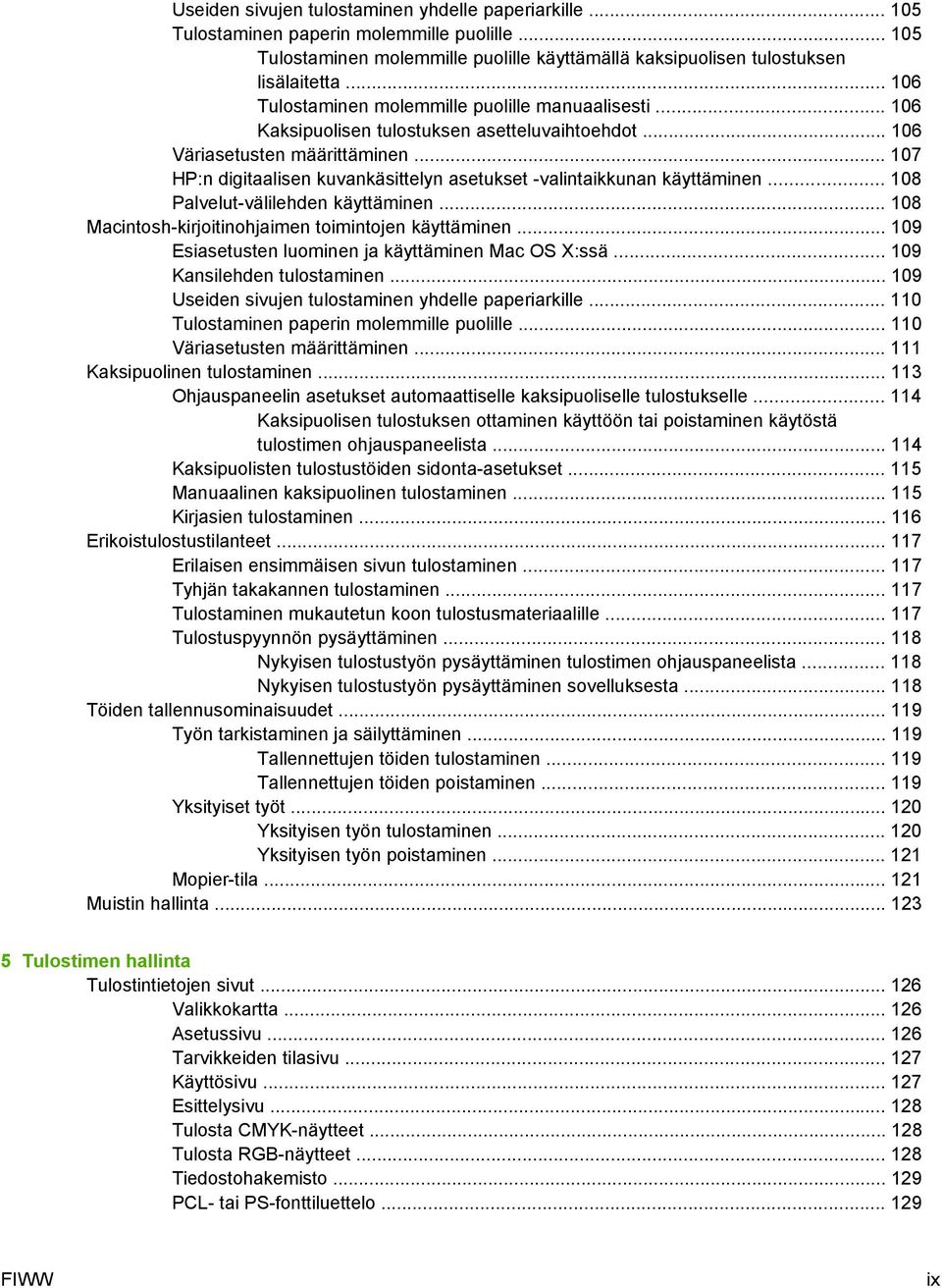

11 Useiden sivujen tulostaminen yhdelle paperiarkille Tulostaminen paperin molemmille puolille Tulostaminen molemmille puolille käyttämällä kaksipuolisen tulostuksen lisälaitetta Tulostaminen molemmille puolille manuaalisesti Kaksipuolisen tulostuksen asetteluvaihtoehdot Väriasetusten määrittäminen HP:n digitaalisen kuvankäsittelyn asetukset -valintaikkunan käyttäminen Palvelut-välilehden käyttäminen Macintosh-kirjoitinohjaimen toimintojen käyttäminen Esiasetusten luominen ja käyttäminen Mac OS X:ssä Kansilehden tulostaminen Useiden sivujen tulostaminen yhdelle paperiarkille Tulostaminen paperin molemmille puolille Väriasetusten määrittäminen Kaksipuolinen tulostaminen Ohjauspaneelin asetukset automaattiselle kaksipuoliselle tulostukselle Kaksipuolisen tulostuksen ottaminen käyttöön tai poistaminen käytöstä tulostimen ohjauspaneelista Kaksipuolisten tulostustöiden sidonta-asetukset Manuaalinen kaksipuolinen tulostaminen Kirjasien tulostaminen Erikoistulostustilanteet Erilaisen ensimmäisen sivun tulostaminen Tyhjän takakannen tulostaminen Tulostaminen mukautetun koon tulostusmateriaalille Tulostuspyynnön pysäyttäminen Nykyisen tulostustyön pysäyttäminen tulostimen ohjauspaneelista Nykyisen tulostustyön pysäyttäminen sovelluksesta Töiden tallennusominaisuudet Työn tarkistaminen ja säilyttäminen Tallennettujen töiden tulostaminen Tallennettujen töiden poistaminen Yksityiset työt Yksityisen työn tulostaminen Yksityisen työn poistaminen Mopier-tila Muistin hallinta Tulostimen hallinta Tulostintietojen sivut Valikkokartta Asetussivu Tarvikkeiden tilasivu Käyttösivu Esittelysivu Tulosta CMYK-näytteet Tulosta RGB-näytteet Tiedostohakemisto PCL- tai PS-fonttiluettelo FIWW ix

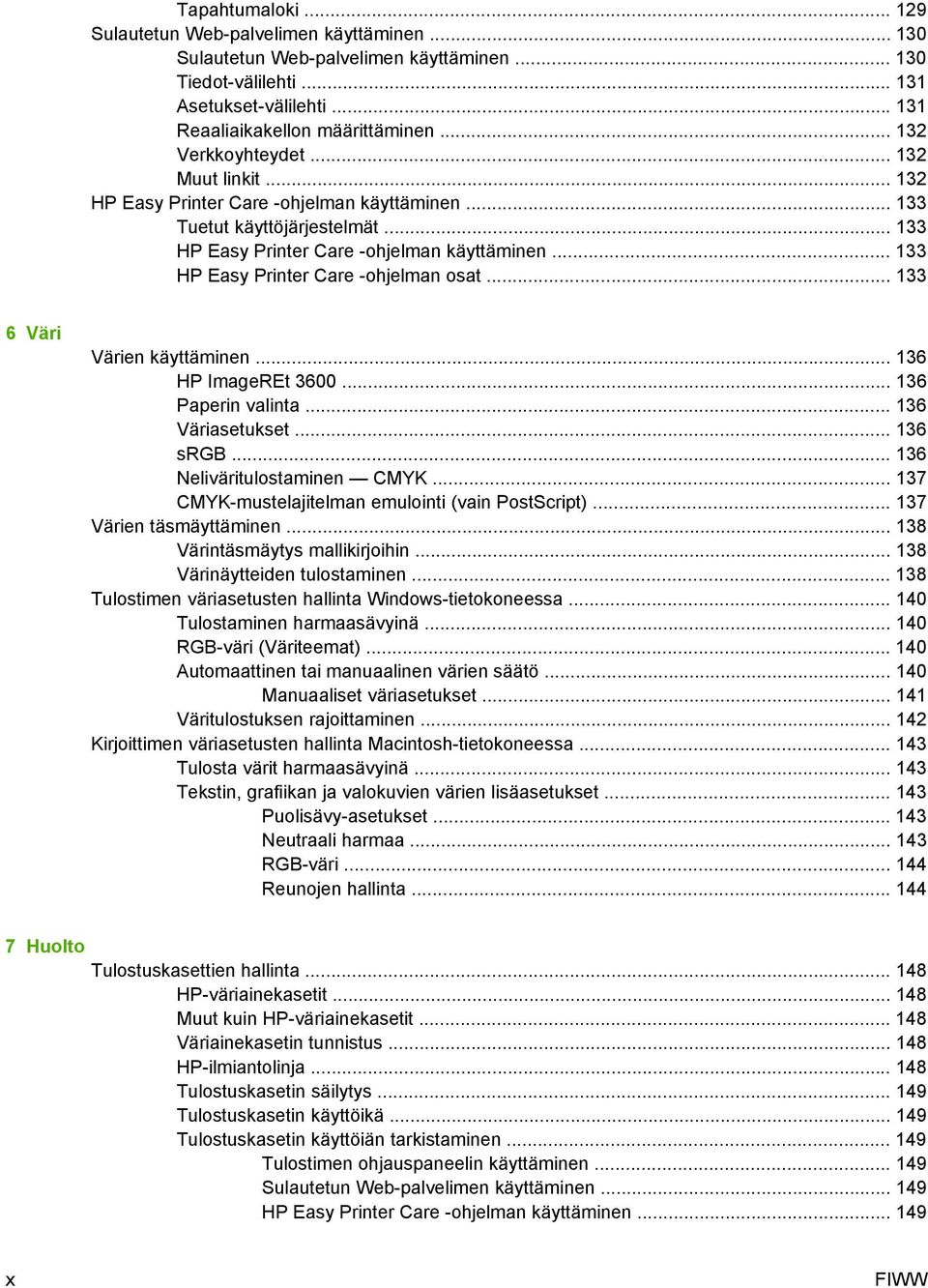

12 Tapahtumaloki Sulautetun Web-palvelimen käyttäminen Sulautetun Web-palvelimen käyttäminen Tiedot-välilehti Asetukset-välilehti Reaaliaikakellon määrittäminen Verkkoyhteydet Muut linkit HP Easy Printer Care -ohjelman käyttäminen Tuetut käyttöjärjestelmät HP Easy Printer Care -ohjelman käyttäminen HP Easy Printer Care -ohjelman osat Väri Värien käyttäminen HP ImageREt Paperin valinta Väriasetukset srgb Neliväritulostaminen CMYK CMYK-mustelajitelman emulointi (vain PostScript) Värien täsmäyttäminen Värintäsmäytys mallikirjoihin Värinäytteiden tulostaminen Tulostimen väriasetusten hallinta Windows-tietokoneessa Tulostaminen harmaasävyinä RGB-väri (Väriteemat) Automaattinen tai manuaalinen värien säätö Manuaaliset väriasetukset Väritulostuksen rajoittaminen Kirjoittimen väriasetusten hallinta Macintosh-tietokoneessa Tulosta värit harmaasävyinä Tekstin, grafiikan ja valokuvien värien lisäasetukset Puolisävy-asetukset Neutraali harmaa RGB-väri Reunojen hallinta Huolto Tulostuskasettien hallinta HP-väriainekasetit Muut kuin HP-väriainekasetit Väriainekasetin tunnistus HP-ilmiantolinja Tulostuskasetin säilytys Tulostuskasetin käyttöikä Tulostuskasetin käyttöiän tarkistaminen Tulostimen ohjauspaneelin käyttäminen Sulautetun Web-palvelimen käyttäminen HP Easy Printer Care -ohjelman käyttäminen x FIWW

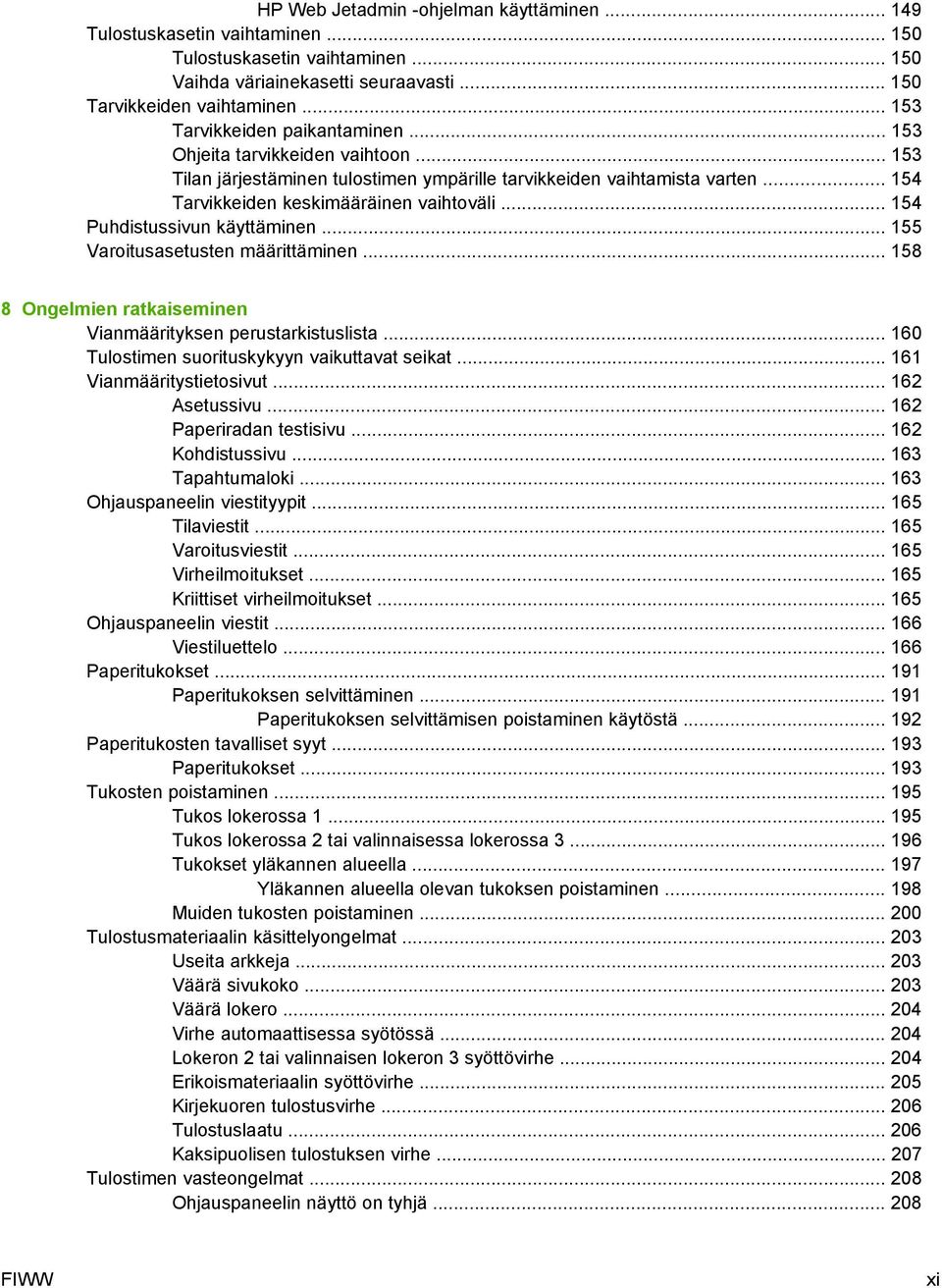

13 HP Web Jetadmin -ohjelman käyttäminen Tulostuskasetin vaihtaminen Tulostuskasetin vaihtaminen Vaihda väriainekasetti seuraavasti Tarvikkeiden vaihtaminen Tarvikkeiden paikantaminen Ohjeita tarvikkeiden vaihtoon Tilan järjestäminen tulostimen ympärille tarvikkeiden vaihtamista varten Tarvikkeiden keskimääräinen vaihtoväli Puhdistussivun käyttäminen Varoitusasetusten määrittäminen Ongelmien ratkaiseminen Vianmäärityksen perustarkistuslista Tulostimen suorituskykyyn vaikuttavat seikat Vianmääritystietosivut Asetussivu Paperiradan testisivu Kohdistussivu Tapahtumaloki Ohjauspaneelin viestityypit Tilaviestit Varoitusviestit Virheilmoitukset Kriittiset virheilmoitukset Ohjauspaneelin viestit Viestiluettelo Paperitukokset Paperitukoksen selvittäminen Paperitukoksen selvittämisen poistaminen käytöstä Paperitukosten tavalliset syyt Paperitukokset Tukosten poistaminen Tukos lokerossa Tukos lokerossa 2 tai valinnaisessa lokerossa Tukokset yläkannen alueella Yläkannen alueella olevan tukoksen poistaminen Muiden tukosten poistaminen Tulostusmateriaalin käsittelyongelmat Useita arkkeja Väärä sivukoko Väärä lokero Virhe automaattisessa syötössä Lokeron 2 tai valinnaisen lokeron 3 syöttövirhe Erikoismateriaalin syöttövirhe Kirjekuoren tulostusvirhe Tulostuslaatu Kaksipuolisen tulostuksen virhe Tulostimen vasteongelmat Ohjauspaneelin näyttö on tyhjä FIWW xi

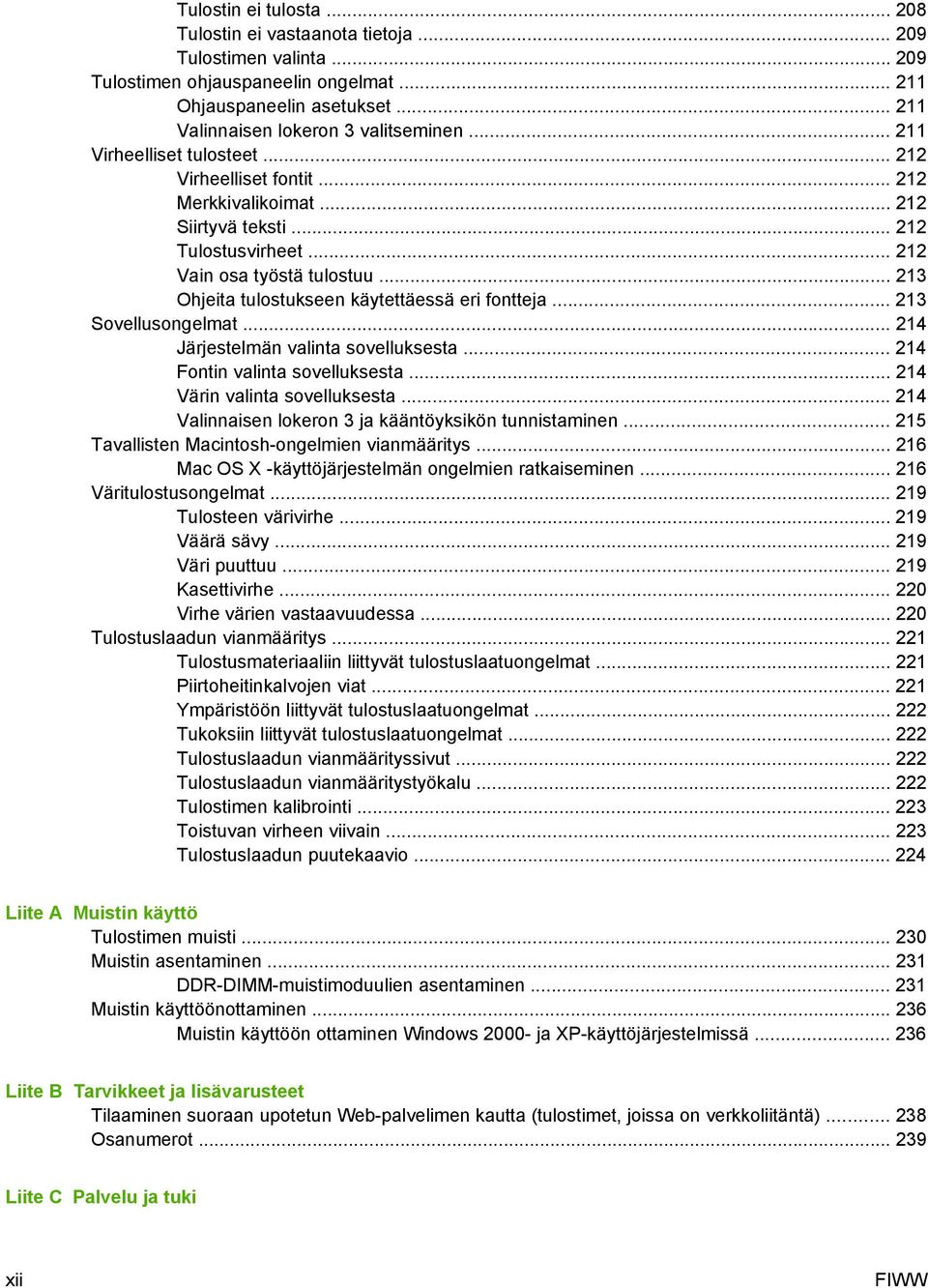

14 Tulostin ei tulosta Tulostin ei vastaanota tietoja Tulostimen valinta Tulostimen ohjauspaneelin ongelmat Ohjauspaneelin asetukset Valinnaisen lokeron 3 valitseminen Virheelliset tulosteet Virheelliset fontit Merkkivalikoimat Siirtyvä teksti Tulostusvirheet Vain osa työstä tulostuu Ohjeita tulostukseen käytettäessä eri fontteja Sovellusongelmat Järjestelmän valinta sovelluksesta Fontin valinta sovelluksesta Värin valinta sovelluksesta Valinnaisen lokeron 3 ja kääntöyksikön tunnistaminen Tavallisten Macintosh-ongelmien vianmääritys Mac OS X -käyttöjärjestelmän ongelmien ratkaiseminen Väritulostusongelmat Tulosteen värivirhe Väärä sävy Väri puuttuu Kasettivirhe Virhe värien vastaavuudessa Tulostuslaadun vianmääritys Tulostusmateriaaliin liittyvät tulostuslaatuongelmat Piirtoheitinkalvojen viat Ympäristöön liittyvät tulostuslaatuongelmat Tukoksiin liittyvät tulostuslaatuongelmat Tulostuslaadun vianmäärityssivut Tulostuslaadun vianmääritystyökalu Tulostimen kalibrointi Toistuvan virheen viivain Tulostuslaadun puutekaavio Liite A Muistin käyttö Tulostimen muisti Muistin asentaminen DDR-DIMM-muistimoduulien asentaminen Muistin käyttöönottaminen Muistin käyttöön ottaminen Windows ja XP-käyttöjärjestelmissä Liite B Tarvikkeet ja lisävarusteet Tilaaminen suoraan upotetun Web-palvelimen kautta (tulostimet, joissa on verkkoliitäntä) Osanumerot Liite C Palvelu ja tuki xii FIWW

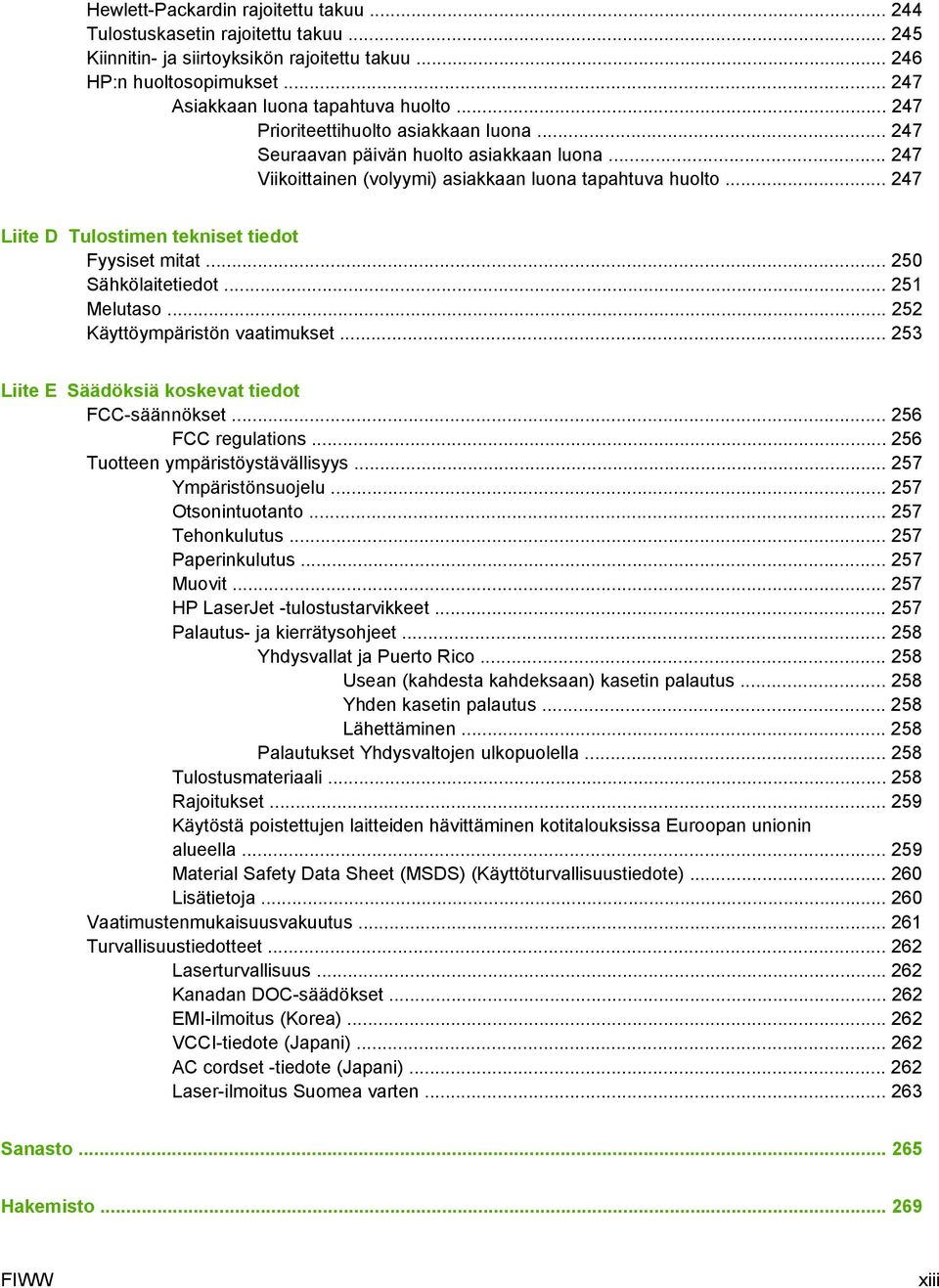

15 Hewlett-Packardin rajoitettu takuu Tulostuskasetin rajoitettu takuu Kiinnitin- ja siirtoyksikön rajoitettu takuu HP:n huoltosopimukset Asiakkaan luona tapahtuva huolto Prioriteettihuolto asiakkaan luona Seuraavan päivän huolto asiakkaan luona Viikoittainen (volyymi) asiakkaan luona tapahtuva huolto Liite D Tulostimen tekniset tiedot Fyysiset mitat Sähkölaitetiedot Melutaso Käyttöympäristön vaatimukset Liite E Säädöksiä koskevat tiedot FCC-säännökset FCC regulations Tuotteen ympäristöystävällisyys Ympäristönsuojelu Otsonintuotanto Tehonkulutus Paperinkulutus Muovit HP LaserJet -tulostustarvikkeet Palautus- ja kierrätysohjeet Yhdysvallat ja Puerto Rico Usean (kahdesta kahdeksaan) kasetin palautus Yhden kasetin palautus Lähettäminen Palautukset Yhdysvaltojen ulkopuolella Tulostusmateriaali Rajoitukset Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella Material Safety Data Sheet (MSDS) (Käyttöturvallisuustiedote) Lisätietoja Vaatimustenmukaisuusvakuutus Turvallisuustiedotteet Laserturvallisuus Kanadan DOC-säädökset EMI-ilmoitus (Korea) VCCI-tiedote (Japani) AC cordset -tiedote (Japani) Laser-ilmoitus Suomea varten Sanasto Hakemisto FIWW xiii

16 xiv FIWW

17 1 Perustietoa tulostimesta Tässä luvussa on tietoja tulostimen asentamisesta ja tulostimen ominaisuuksiin tutustumisesta. Käsiteltävänä ovat seuraavat aiheet: Tulostimen tietojen nopea käyttöönotto Tulostinasetukset Tulostimen ominaisuudet Esittely Tulostinohjelmisto Tulostinohjaimet Macintosh-tietokoneiden kirjoitinohjaimet Macintosh-tietokoneiden ohjelmisto HP Printer Utility for Macintosh -ohjelman käyttäminen Tulostusmateriaalien tiedot FIWW 1

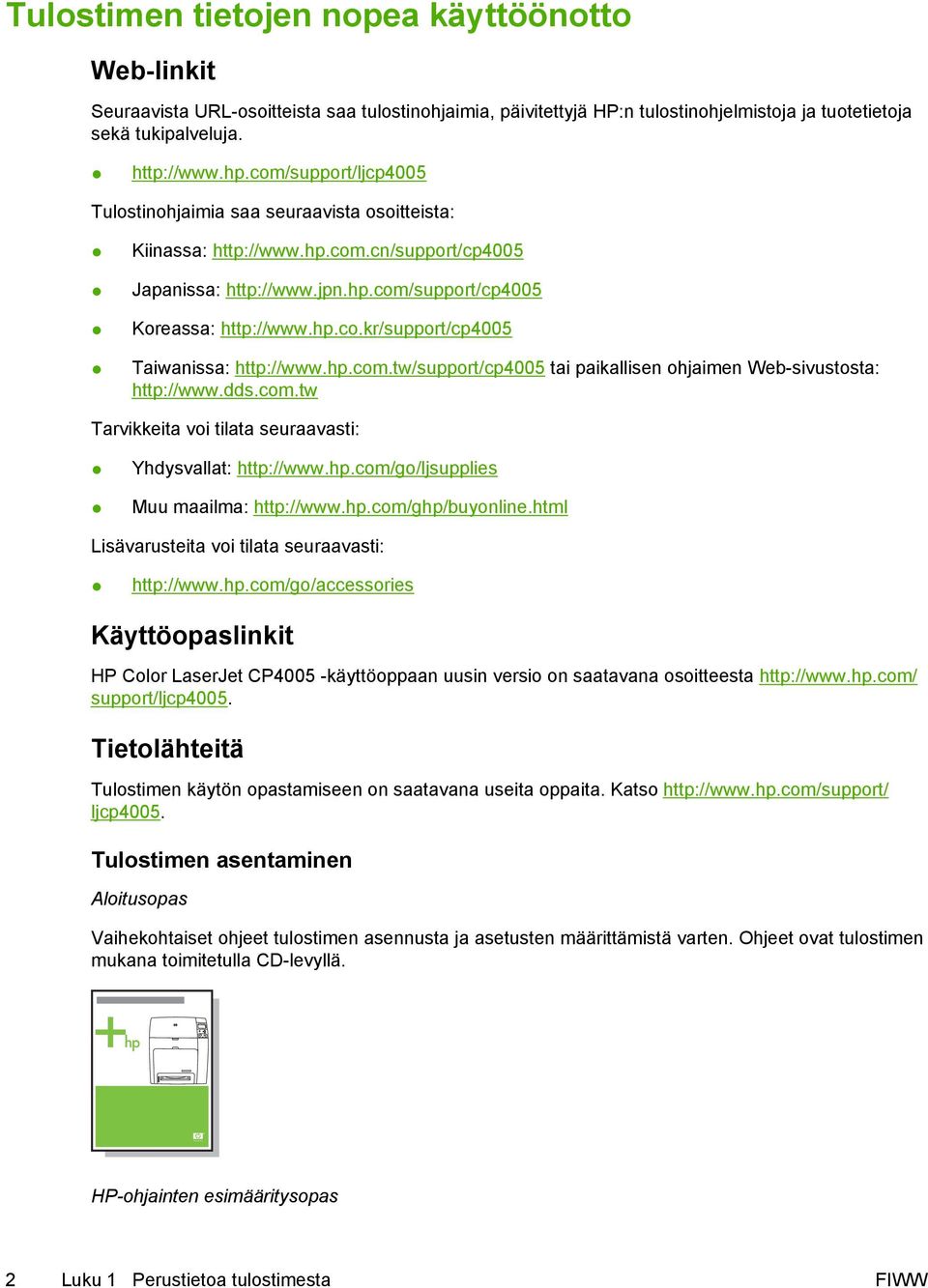

18 Tulostimen tietojen nopea käyttöönotto Web-linkit Seuraavista URL-osoitteista saa tulostinohjaimia, päivitettyjä HP:n tulostinohjelmistoja ja tuotetietoja sekä tukipalveluja. Tulostinohjaimia saa seuraavista osoitteista: Kiinassa: Japanissa: Koreassa: Taiwanissa: tai paikallisen ohjaimen Web-sivustosta: Tarvikkeita voi tilata seuraavasti: Yhdysvallat: Muu maailma: Lisävarusteita voi tilata seuraavasti: Käyttöopaslinkit HP Color LaserJet CP4005 -käyttöoppaan uusin versio on saatavana osoitteesta support/ljcp4005. Tietolähteitä Tulostimen käytön opastamiseen on saatavana useita oppaita. Katso ljcp4005. Tulostimen asentaminen Aloitusopas Vaihekohtaiset ohjeet tulostimen asennusta ja asetusten määrittämistä varten. Ohjeet ovat tulostimen mukana toimitetulla CD-levyllä. HP-ohjainten esimääritysopas 2 Luku 1 Perustietoa tulostimesta FIWW

19 Katso tulostinohjainten määritysohjeet osoitteesta HP:n upotetun Web-palvelimen käyttöopas Löydät upotetun WWW-palvelimen käyttöohjeet tulostimen mukana toimitetulta CD-levyltä. Lisävarusteiden ja tarvikkeiden asennusoppaat Sisältää tulostimen lisälaitteiden ja tarvikkeiden vaiheittaiset ohjeet. Toimitetaan tulostimen valinnaisten lisälaitteiden ja tarvikkeiden mukana. Tulostimen käyttö CD-käyttöopas Sisältää tulostimen käytön ja vianmäärityksen tarkat tiedot. Käytettävissä tulostimen yhteydessä toimitetulla CD-levyllä. Online-ohjeet Sisältää tulostinohjainten yhteydessä käytettävissä olevien tulostinasetusten tiedot. Voit käyttää Ohjetiedostoja tulostinohjaimen online-oppaan kautta. FIWW Tulostimen tietojen nopea käyttöönotto 3

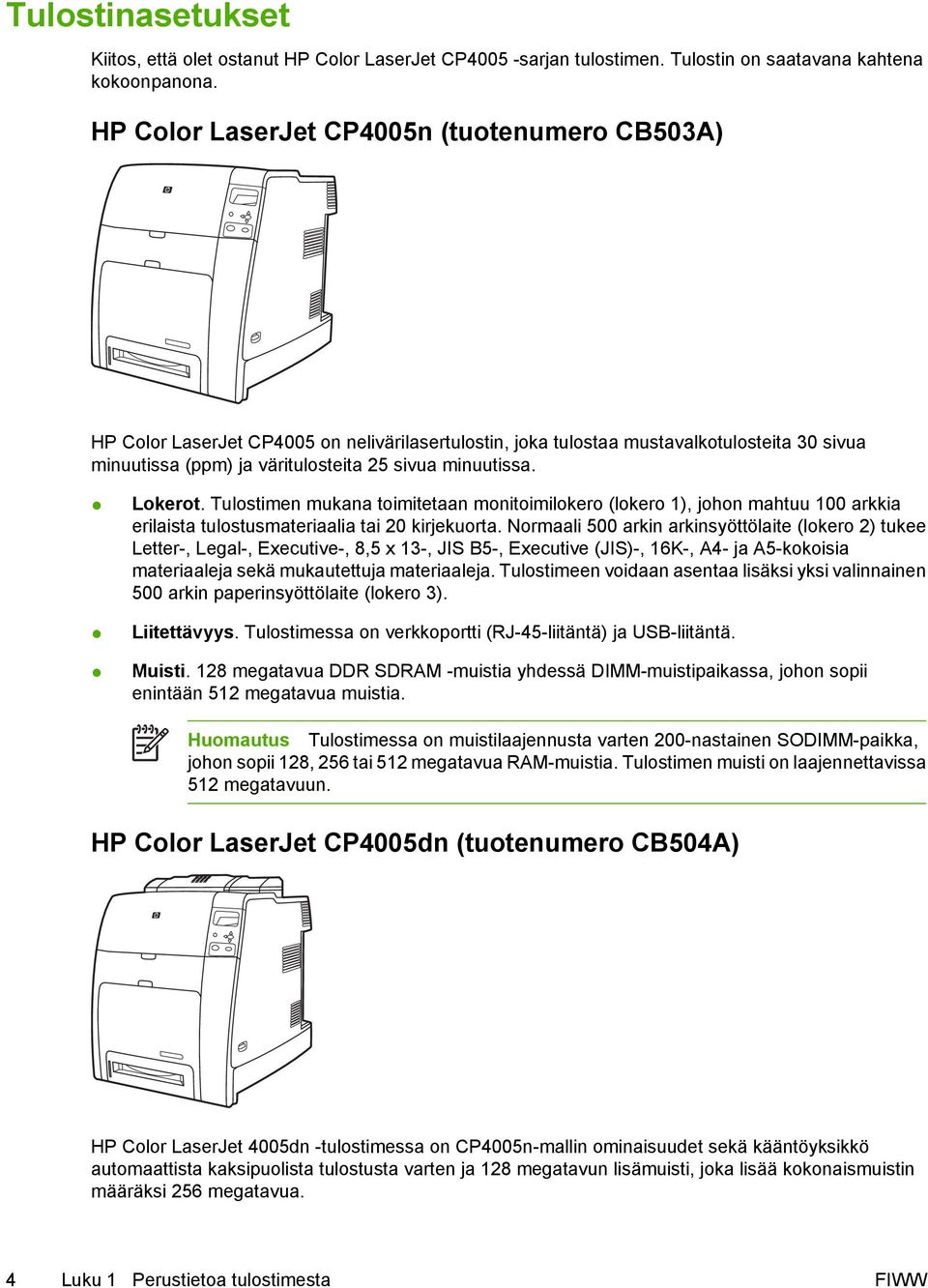

20 Tulostinasetukset Kiitos, että olet ostanut HP Color LaserJet CP4005 -sarjan tulostimen. Tulostin on saatavana kahtena kokoonpanona. HP Color LaserJet CP4005n (tuotenumero CB503A) HP Color LaserJet CP4005 on nelivärilasertulostin, joka tulostaa mustavalkotulosteita 30 sivua minuutissa (ppm) ja väritulosteita 25 sivua minuutissa. Lokerot. Tulostimen mukana toimitetaan monitoimilokero (lokero 1), johon mahtuu 100 arkkia erilaista tulostusmateriaalia tai 20 kirjekuorta. Normaali 500 arkin arkinsyöttölaite (lokero 2) tukee Letter-, Legal-, Executive-, 8,5 x 13-, JIS B5-, Executive (JIS)-, 16K-, A4- ja A5-kokoisia materiaaleja sekä mukautettuja materiaaleja. Tulostimeen voidaan asentaa lisäksi yksi valinnainen 500 arkin paperinsyöttölaite (lokero 3). Liitettävyys. Tulostimessa on verkkoportti (RJ-45-liitäntä) ja USB-liitäntä. Muisti. 128 megatavua DDR SDRAM -muistia yhdessä DIMM-muistipaikassa, johon sopii enintään 512 megatavua muistia. Huomautus Tulostimessa on muistilaajennusta varten 200-nastainen SODIMM-paikka, johon sopii 128, 256 tai 512 megatavua RAM-muistia. Tulostimen muisti on laajennettavissa 512 megatavuun. HP Color LaserJet CP4005dn (tuotenumero CB504A) HP Color LaserJet 4005dn -tulostimessa on CP4005n-mallin ominaisuudet sekä kääntöyksikkö automaattista kaksipuolista tulostusta varten ja 128 megatavun lisämuisti, joka lisää kokonaismuistin määräksi 256 megatavua. 4 Luku 1 Perustietoa tulostimesta FIWW

21 Tulostimen ominaisuudet Tässä tulostimessa Hewlett-Packardin tulostuslaatu ja luotettavuus yhdistyvät seuraavassa lueteltuihin uusiin ominaisuuksiin ja vakio-ominaisuuksiin. Lisätietoja tulostimen ominaisuuksista on Hewlett- Packardin Web-sivustossa osoitteessa Taulukko 1-1 Ominaisuudet Suorituskyky Mustavalkotulostusnopeus on 30 sivua minuutissa (ppm) ja väritulostusnopeus 25 sivua minuutissa Letter- ja A4-koon paperille. Ensimmäinen sivu tulostuu valmiustilassa alle kymmenessä sekunnissa mustavalkotulostuksessa ja alle 12 sekunnissa väritulostuksessa. Ensimmäisen sivun tulostusaika on sama virransäästö- ja valmiustiloissa. Muisti 128 megatavua mallissa HP Color LaserJet CP4005n ja 256 megatavua mallissa HP Color LaserJet CP4005dn Huomautus Muistin tiedot: HP Color LaserJet CP4005 -sarjan tulostimet käyttävät 200-nastaisia SODIMM-muistimoduuleja, joiden RAMmuistikapasiteetti on 128, 256 tai 512 megatavua. Tulostimen muisti on laajennettavissa 512 megatavuun. Käyttöliittymä Nelirivinen graafinen näyttö ohjauspaneelissa. Animoitua grafiikkaa hyödyntävät tarkemmat ohjeet. Sulautettu Web-palvelin tukipalvelun käyttöä ja tarvikkeiden tilaamista varten (verkkoon liitetyt tulostimet). HP Easy Printer Care (Web-pohjainen tila- ja vianmääritystyökalu). Tuetut tulostinkielet HP PCL 6. HP PCL 5c. PostScript 3 -emulointi. Portable document format (PDF) -asiakirjat. Töiden tallennusominaisuudet Täydet työntallennusominaisuudet. Tulostaminen henkilökohtaisen tunnusluvun (PIN) avulla. Käyttäjä voi lähettää tulostettavan tiedoston tulostimeen näppäilemällä ohjauspaneeliin henkilökohtaisen tunnusluvun (PIN-tunnuksen). Mopier-tila. Tietokone käsittelee tulostettavan tiedoston ja lähettää sen tulostimeen vain kerran. Tämän jälkeen tulostin käsittelee tiedoston ja tulostaa halutun kopiomäärän. Tarkista ja säilytä. Tietokone lähettää tulostimeen useita kopioita tulostavan tulostustyön. Ensimmäinen kopio tulostuu tarkistusta varten, ja työn tulostumaton osa säilyy tulostimen muistissa tulostusta tai peruutusta varten. Ympäristöä säästävät ominaisuudet Tulostaminen henkilökohtaisen tunnusluvun (PIN) avulla. Fontit ja lomakkeet. Lepotila-asetus. Paljon kierrätyskelpoisia osia ja materiaaleja. Energy Star -yhteensopiva. FIWW Tulostimen ominaisuudet 5

22 Taulukko 1-1 Ominaisuudet (jatkoa) Fontit PCL- ja PostScript-emulointia varten on käytettävissä 80 sisäistä fonttia. Ohjelmistoratkaisun avulla voit käyttää 80:tä tulostinta vastaavaa TrueTypenäyttöfonttia. Tukee levyllä olevia lomakkeita ja fontteja HP Web Jetadmin -ohjelman avulla. Paperin käsittely Tulostaa materiaalille, jonka koko on vähintään 77 mm x 127 mm ja enintään 216 mm x 356 mm (Legal-koko). Tilaustiedot ovat kohdassa Osanumerot. Lokero 1 voi käsitellä paksua materiaalia (vähintään 60 g/m 2 ja enintään 220 g/m 2 ) ja normaalia 80 naulaa kansikartonkia. Tilaustiedot ovat kohdassa Osanumerot. Lokero 2 ja valinnainen lokero 3 voivat käsitellä materiaalia, jonka paino on 60 g/m g/m 2. Tulostaa useille eri materiaalityypeille, kuten HP Laser Photo- ja kiiltävälle paperille sekä kalvoille, paksulle kartongille ja kirjekuorille. Tulostaa useita kiiltävyystasoja. Normaali 100 arkin monikäyttölokero (lokero 1) tukee Letter-, Legal-, Executive-, 8,5 x 13-, JIS B5-, Executive (JIS)-, 16K-, A4- ja A5-kokoisia materiaaleja sekä mukautettuja materiaaleja. Normaali 500 arkin arkinsyöttölaite (lokero 2) tukee Letter-, Legal-, Executive-, 8,5 x 13-, JIS B5-, Executive (JIS)-, 16K-, A4- ja A5-kokoisia materiaaleja sekä mukautettuja materiaaleja. Valinnainen 500 arkin arkinsyöttölaite (lokero 3) tukee Letter-, Legal-, Executive-, 8,5 x 13-, JIS B5-, Executive (JIS)-, 16K-, A4- ja A5-kokoisia materiaaleja sekä mukautettuja materiaaleja. Normaali 500 arkin tulostelokero, tulostuspuoli alaspäin. Automaattisen kaksipuolisen tulostuksen mahdollistava kääntöyksikkö on vakiona HP Color LaserJet CP4005dn -sarjan tulostimissa. Materiaalin, jonka paino on 120 g/m 2, automaattinen kaksipuolinen tulostus täydellä nopeudella, 30 sivua (15 arkkia) minuutissa. Lisävarusteet SODIMM-moduulit. Flash-muistipaikka laiteohjelmistopäivityksiä varten. Tulostinteline. Valinnainen 500 arkin paperinsyöttölaite (Lokero 3). Liitettävyys USB 2.0 Hi-Speed -laiteportti (B-tyypin liitäntä). Sulautettu HP Jetdirect tulostinpalvelin verkkoyhteyden muodostamiseen. Valinnaiset ulkoiset HP Jetdirect -tulostinpalvelimet verkkoyhteyden muodostamiseen USB-portin avulla. Tarvikkeet Tarvikkeiden tilasivulla on tietoja väriaineen tasosta, tulostetusta sivumäärästä ja arvio jäljellä olevasta sivumäärästä. Pitkäikäinen väriainekasetti, jota ei tarvitse ravistella ja jossa on automaattinen väriaineen suljinkalvon poisto-ominaisuus. 6 Luku 1 Perustietoa tulostimesta FIWW

23 Taulukko 1-1 Ominaisuudet (jatkoa) Tulostin tarkistaa väriainekasetin asennuksen yhteydessä, onko väriainekasetti aito HP-väriainekasetti. Mahdollisuus tilata tarvikkeita Internetistä sulautetun Web-palvelimen, Web Jetadmin -verkkotulostusohjelman ja HP Easy Printer Care -ohjelman avulla. Katso lisätiedot kohdasta FIWW Tulostimen ominaisuudet 7

24 Esittely Seuraavissa kuvissa on tulostimen tärkeimpien osien sijainti ja nimet. Kaavio 1-1 Näkymä edestä (kuvassa HP Color LaserJet CP4005dn sekä valinnainen 500 arkin arkinsyöttölaite) 1 Kääntöyksikkö 2 Yläkansi 3 Ohjauspaneeli 4 Etukansi (kannen takana väriainekasetit, siirtoyksikkö ja kiinnitysyksikkö) 5 Lokero 1 6 Virtakytkin 7 Lokero 2 8 Valinnainen lokero 3 8 Luku 1 Perustietoa tulostimesta FIWW

25 Kaavio 1-2 Näkymä takaa ja sivulta (kuvassa HP Color LaserJet CP4005dn sekä valinnainen 500 arkin arkinsyöttölaite) 1 Pääpiirikortti 2 Ylemmän pääpiirikortin vedin 3 USB 2.0 Hi-Speed -laiteportti (B-tyypin liitäntä) 4 Ethernet Base 10/100T -verkkoportti (RJ-45-liitäntä) 5 Alemman pääpiirikortin vedin 6 Virtajohdon liitäntä FIWW Esittely 9

26 Tulostinohjelmisto Tulostimen mukana toimitetaan CD-levy, joka sisältää tulostusjärjestelmän ohjelmiston. CD-levyllä olevien ohjelmistojen ja tulostinohjainten avulla voit käyttää tulostimen ominaisuuksia täydellisesti. Katso asennusohjeet Aloitusoppaasta. Huomautus Katso tulostusjärjestelmän ohjelmistojen uusimmat tiedot LueMinut-tiedostosta osoitteesta Katso tulostimen ohjelmiston asennusohjeet tulostimen mukana toimitettavan CD-levyn Install Notes -tiedostosta. Tässä osassa on yhteenveto CD-ROM-levyllä olevista ohjelmistoista. Tulostusjärjestelmään kuuluvat ohjelmistot loppukäyttäjille ja järjestelmänvalvojille seuraavia käyttöympäristöjä varten: Microsoft Windows 2000, XP (32-bittinen) ja XP Pro (64-bittinen) Microsoft Server 2003 (32- ja 64-bittinen) Mac OS X 10.2, 10.3 ja Huomautus Luettelo verkonvalvojan ohjelmiston tukemista verkkoympäristöistä, katso Verkkoasetukset. Huomautus Tulostinohjainten luettelo, päivitetyt HP-tulostimien ohjelmistot sekä tuotetukitiedot ovat saatavissa osoitteesta Ohjelmisto Ohjelmiston ominaisuudet Automaattinen kokoonpano-, Päivitä nyt- ja Esimääritykset-ominaisuudet ovat käytettävissä HP Color LaserJet CP4005 -sarjan tulostimissa. Ohjaimen automaattimääritys Windows-ympäristön HP LaserJet PCL 6- ja PCL 5c -ohjaimet sekä Windows ja Windows XP -käyttöjärjestelmien PS-ohjaimet sisältävät asennuksen yhteydessä suoritettavat tulostimien lisälaitteiden automaattiset tunnistus- ja ohjainmääritystoiminnot. Ohjaimen automaattisen määritystoiminnon tukemia lisälaitteita ovat muun muassa kääntöyksikkö, valinnainen paperilokero 3 sekä DIMM-moduulit. Jos ympäristö tukee kaksisuuntaista tiedonkulkua, asennusohjelma esittää ohjainten automaattisen määritystoiminnon normaaliasennuksen ja mukautetun asennuksen oletusarvoisesti asennettavana osana. Päivitä nyt Jos olet muuttanut HP Color LaserJet CP4005 -tulostimen kokoonpanoa asennuksen jälkeen, ohjain voidaan päivittää automaattisesti ympäristöissä, jotka tukevat kaksisuuntaista tiedonvälitystä. Mukauta ohjain uusien määritysten mukaiseksi valitsemalla Päivitä nyt -painike. Huomautus Päivitä nyt -ominaisuus ei ole käytettävissä ympäristöissä, joissa jaetut Windows tai Windows XP -työasemat on liitetty Windows tai Windows XP -palvelimiin. 10 Luku 1 Perustietoa tulostimesta FIWW

27 HP Driver Preconfiguration HP Driver Preconfiguration -ohjelmisto on ohjelmistoarkkitehtuuri ja työkalusarja, jonka avulla HPohjelmistoja voidaan mukauttaa ja jakaa yrityksen hallitussa tulostusympäristössä. HP Driver Preconfiguration -ohjelmiston avulla tietohallinnosta vastaavat voivat määrittää HP:n tulostinohjainten tulostus- ja laiteoletukset ennen ohjainten asentamista verkkoympäristöön. Lisätietoja on HP Driver Preconfiguration Support Guide -oppaassa, joka on saatavana osoitteista ljcp4005 ja Tulostinjärjestelmän ohjelmiston asentaminen Seuraavat osat sisältävät tulostusjärjestelmän ohjelmiston asentamista koskevat ohjeet. Tulostinohjelmiston sisältävä CD-levy toimitetaan tulostimen mukana. CD-levyn sisältämät tulostusohjelmat tulee asentaa, kun tulostimen ominaisuuksista halutaan hyödyntää täydellisesti. Jos CD-asemaa ei ole käytettävissä, voit ladata tulostusjärjestelmän ohjelmiston Internet-osoitteesta Huomautus Linux-käyttöjärjestelmän malliskriptit voidaan ladata Internetistä. Lisätietoja Linux-tuesta on osoitteessa Voit ladata ohjelmiston uusimman version maksutta osoitteesta Windows-tulostusärjestelmän ohjelmiston asentaminen suoria yhteyksiä varten. Tässä osassa selostetaan, miten tulostusjärjestelmän ohjelmisto asennetaan Microsoft Windows ja Windows XP -käyttöjärjestelmiin. Jos asennat tulostusohjelman tietokoneeseen, joka on liitetty tulostimeen suoraan, asenna ohjelmisto ennen kuin liität tulostimen tietokoneeseen USB-kaapelilla. Jos olet liittänyt tulostimen tietokoneeseen USB-kaapelilla ennen ohjelmiston asentamista, toimi kohdan Ohjelmiston asentaminen USB-kaapelin kytkemisen jälkeen ohjeiden mukaisesti. Käytä USB-kaapelia suoraa yhteyttä varten. Käytä 2 metrin USB-vakiokaapelia. Tulostinjärjestelmän ohjelmiston asentaminen 1. Sulje kaikki käynnissä olevat ohjelmat. 2. Aseta tulostimen CD-levy CD-asemaan. Jos aloitusnäyttö ei tule näkyviin, avaa se seuraavasti: Valitse Käynnistä-valikosta Suorita. Kirjoita seuraava komento: X:\setup (jossa X on CD-aseman kirjain). Valitse OK. 3. Valitse pyydettäessä Asenna-vaihtoehto ja toimi näytön ohjeiden mukaisesti. 4. Valitse Valmis, kun asennus on valmis. FIWW Tulostinohjelmisto 11

28 5. Voit joutua käynnistämään tietokoneen uudelleen. 6. Varmista, että ohjelmisto on asennettu oikein, tulostamalla testisivu tai muu sivu mistä tahansa ohjelmasta. Jos asennus ei ole onnistunut, asenna ohjelmisto uudelleen. Jos tämä ei onnistu, lue tulostimen CDlevyllä tai tulostimen mukana toimitetussa tukilehtisessä olevat asennustiedot ja LueMinut-tiedostot. Voit myös etsiä lisäohjeita osoitteesta Ohjelmiston asentaminen USB-kaapelin kytkemisen jälkeen Jos olet liittänyt tulostimen tietokoneeseen USB-kaapelilla ennen ohjelmiston asennusta, Uusi laite löydetty -valintaikkuna tulee näkyviin tietokonetta käynnistettäessä. Ohjelmiston asentaminen Windows tai Windows XP -käyttöjärjestelmään 1. Napsauta Uusi laite löydetty -valintaikkunaa ja valitse Etsi. 2. Valitse Paikanna ohjaintiedostot -näytöstä Määritä sijainti -valintaruutu, poista kaikkien muiden valintaruutujen valinnat ja napsauta lopuksi Seuraava-painiketta. 3. Kirjoita päähakemiston kirjain. Esimerkiksi X:\ ("X:\" on CD-aseman päähakemiston kirjaintunnus). 4. Napsauta Seuraava. 5. Noudata näyttöön tulevia ohjeita. 6. Valitse Valmis, kun asennus on valmis. 7. Valitse kieli ja noudata näytössä esitettyjä ohjeita. 8. Varmista, että ohjelmisto on asennettu oikein, tulostamalla testisivu tai muu sivu mistä tahansa ohjelmasta. Jos asennus ei ole onnistunut, asenna ohjelmisto uudelleen. Jos tämä ei onnistu, lue tulostimen CD-levyllä tai tulostimen mukana toimitetussa tukilehtisessä olevat asennustiedot ja LueMinuttiedostot. Voit myös etsiä lisäohjeita osoitteesta Windows-tulostusärjestelmän ohjelmiston asentaminen verkkokäyttöön Tulostimen CD-levyllä toimitettava ohjelmisto tukee Microsoft-verkkoon tapahtuvaa verkkoasennusta. Katso muiden käyttöjärjestelmien verkkoasennusohjeet osoitteesta ljcp4005. HP Color LaserJet CP4005n- ja HP Color LaserJet CP4005dn-tulostimissa oleva HP Jetdirect-tulostinpalvelin sisältää 10/100 Base-TX -verkkoportin. Lisätietoja muista saatavilla olevista HP Jetdirect -tulostinpalvelimista on osoitteessa Tulostinjärjestelmän ohjelmiston asentaminen 1. Varmista, että sinulla on järjestelmänvalvojan oikeudet, jos asennat ohjelmiston Windows tai Windows XP -käyttöjärjestelmään. 2. Varmista, että HP Jetdirect -tulostinpalvelin ja tulostin on liitetty verkkoon oikein. Tulosta asetussivu (katso kohta Tulostintietojen sivut). Etsi asetussivun toiselta sivulta IP-osoite. Tätä osoitetta tarvitaan tulostimen tunnistamiseen verkossa ja suorittamaan asennus loppuun. 3. Sulje kaikki käynnissä olevat ohjelmat. 12 Luku 1 Perustietoa tulostimesta FIWW

29 4. Aseta tulostimen CD-levy CD-asemaan. Jos aloitusnäyttö ei tule näkyviin, avaa se seuraavasti: Valitse Käynnistä-valikosta Suorita. Kirjoita seuraava komento: X:\setup (jossa X on CD-aseman kirjain). Valitse OK. 5. Valitse pyydettäessä Install Printer -vaihtoehto (Asenna tulostin) ja toimi näytön ohjeiden mukaan. 6. Valitse Valmis, kun asennus on valmis. 7. Voit joutua käynnistämään tietokoneen uudelleen. 8. Varmista, että ohjelmiston on asennettu oikein tulostamalla testisivu tai muu sivu mistä tahansa ohjelmasta. Jos asennus ei ole onnistunut, asenna ohjelmisto uudelleen. Jos tämä ei onnistu, lue tulostimen CD-levyllä tai tulostimen mukana toimitetussa tukilehtisessä olevat asennustiedot ja LueMinuttiedostot. Voit myös etsiä lisäohjeita osoitteesta Windows-tietokoneen määrittäminen verkkotulostusta varten Windowsin jakotoimintojen avulla Jos tietokone tulostaa suoraan tulostimeen, tulostin voidaan jakaa verkossa niin, että muut verkon käyttäjät voivat tulostaa tulostimeen. Lisätietoja jakamisen käyttöönotosta on Windowsin ohjeissa. Kun olet jakanut tulostimen, asenna tulostinohjelmisto kaikkiin tietokoneisiin, joista tulostinta on tarkoitus käyttää. Ohjelman poistaminen Tässä osassa on tulostusjärjestelmän ohjelmiston asennuksen poisto-ohjeet. Ohjelmiston poistaminen Windows-käyttöjärjestelmistä Voit valita ja poistaa haluamasi Windowsin HP-tulostusjärjestelmän osat käyttämällä Lisää tai poista sovellus -toimintoa. 1. Valitse Käynnistä, Ohjauspaneeli ja Lisää tai poista sovellus. 2. Valitse HP Color LaserJet CP4005 ja valitse sitten Lisää tai poista. 3. Napsauta Asennuksen poistaminen -painiketta. 4. Valitse Seuraava. 5. Valitse poistettavat HP-tulostusjärjestelmän osat. 6. Valitse OK. 7. Poista ohjelmisto seuraamalla näytön ohjeita. FIWW Tulostinohjelmisto 13

30 Verkko-ohjelmisto Yhteenveto käytettävissä olevista HP-verkkoasennuksista ja kokoonpanon ohjelmistoratkaisuista on HP Jetdirect -tulostuspalvelimen Pääkäyttäjän oppaasta. Opas on tulostimen mukana toimitetulla CDlevyllä. HP Web Jetadmin HP Web Jetadmin -ohjelman avulla voit hallita HP Jetdirect -palvelimeen liitettyjä tulostimia intranetverkossa Web-selaimella. HP Web Jetadmin on selainpohjainen hallintaohjelma, joka tulee asentaa vain yhteen verkonvalvontapalvelimeen. Ohjelma voidaan asentaa seuraaviin järjestelmiin: Fedora Core ja SuSe Linux Windows 2000 Professional, Server ja Advanced Server Windows XP Professional Service Pack 1 Windows Server Kun HP Web Jetadmin on asennettu isäntäpalvelimeen, sitä voidaan käyttää miltä tahansa työasemalta tuetun Web-selaimen (kuten Microsoft Internet Explorer 5.5 ja 6.0 tai Netscape Navigator 7.0.) avulla. HP Web Jetadmin -ohjelman ominaisuudet: Tehtäväsuuntautuneen käyttöliittymän mukautettavat näkymät säästävät huomattavasti verkonvalvojan aikaa. Mukautettavien käyttäjäprofiilien ansiosta verkonvalvojat voivat säädellä käyttäjien tarvitsemia toimintoja. Sähköposti-ilmoitukset laitteistovirheistä, vähäisistä tarvikkeista ja muista tulostinongelmista voidaan nyt lähettää eri ihmisille. Etäasennus ja -hallinta on mahdollista mistä tahansa tavallisella Web-selaimella. Kehittynyt automaattinen etsintä tunnistaa verkon oheislaitteet, joten tulostimia ei tarvitse lisätä tietokantaan manuaalisesti. Helppo integrointi yrityshallintakokonaisuuksiin. Mahdollisuus etsiä oheislaitteita nopeasti sellaisten parametrien kuin IP-osoitteen, väritulostusominaisuuksien tai mallinimen perusteella. Mahdollisuus järjestää helposti oheislaitteet loogisiin ryhmiin virtuaalisten toimistokarttojen avulla, mikä helpottaa valikoiden käyttämistä. Mahdollisuus hallita ja määrittää useita tulostimia samanaikaisesti. Voit ladata HP Web Jetadmin -ohjelman uusimman version ja tarkastella tuettujen isäntäjärjestelmien luetteloa osoitteessa Apuohjelmat HP Color LaserJet CP4005 -sarjan tulostimissa on useita apuohjelmia, joiden avulla tulostinta on helppo valvoa ja hallita verkossa. 14 Luku 1 Perustietoa tulostimesta FIWW

31 HP Easy Printer Care HP Easy Printer Care -ohjelmalla voit suorittaa seuraavia toimintoja: Värinkäyttötietojen tarkastaminen Tulostimen tilan tarkistaminen Tarvikkeiden tilan tarkistaminen Varoitusten määrittäminen Tulostimen ohjeiden lukeminen Vianmääritys- ja huoltotyökalujen käyttäminen Voit käyttää HP Easy Printer Care -ohjelmaa, kun tulostin on liitetty suoraan tietokoneeseen tai kun se on liitetty verkkoon. HP Easy Printer Care -ohjelma on saatavana osoitteesta easyprintercare. Sulautettu Web-palvelin Tulostimessa on upotettu Web-palvelin, jonka avulla saat tietoja tulostimen ja verkon toiminnasta. Webpalvelin luo verkko-ohjelmien käyttöympäristön pitkälti samalla tavalla kuin Windowsin tapainen käyttöjärjestelmä luo tietokoneen ohjelmien käyttöympäristön. Näitä ohjelmia voidaan katsoa Microsoft Internet Explorerin tai Netscape Navigatorin tapaisella Web-selaimella. Sulautettu tarkoittaa sitä, että Web-palvelin sijaitsee laitteessa (esim. tulostimessa) tai laiteohjelmistossa, eikä verkkopalvelimeen ladattavassa ohjelmistossa. Sulautetun Web-palvelimen etuna on tulostimen käyttöliittymä, jota kaikki verkkoon kytketyn tietokoneen ja tavallisen Web-selaimen käyttäjät voivat käyttää. Mitään erityistä ohjelmaa ei tarvitse asentaa eikä määrittää. Katso HP:n upotetun Web-palvelimen lisätiedot: Embedded Web Server User Guide (Sulautetun Web-palvelimen käyttöopas). Opas on tulostimen mukana toimitetulla CD-levyllä. Ominaisuudet HP:n upotetulla Web-palvelimella voit näyttää tulostimen ja verkkokortin tilan sekä hallita tulostustoimintoja tietokoneen kautta. HP:n upotetun Web-palvelimen avulla voit tehdä seuraavat toimenpiteet: Tällä välilehdellä voit näyttää tulostimen tilatiedot. Arvioida kaikkien tarvikkeiden jäljellä olevan käyttöajan ja tilata uusia tarvikkeita. Näyttää ja muuttaa lokeroasetuksia. Näyttää ja muuttaa tulostimen ohjauspaneelin valikkoasetuksia. Näyttää ja tulostaa sisäisiä sivuja. Vastaanottaa ilmoituksia tulostimeen ja tarvikkeisiin liittyvistä tapahtumista. Lisätä tai mukauttaa linkkejä muihin Web-sivustoihin. Valita upotetun Web-palvelimen kielen. Näyttää ja muuttaa verkkoasetuksia. FIWW Tulostinohjelmisto 15

32 Katso upotetun Web-palvelimen ominaisuuksien ja toimintojen täydelliset tiedot kohdasta Sulautetun Web-palvelimen käyttäminen. Muut osat ja apuohjelmat Windows ja Macintosh OS -käyttöjärjestelmien käyttäjille sekä verkonvalvojille tarkoitettuja sovelluksia on olemassa useita. Windows Mac OS Verkonvalvoja Asennusohjelma automatisoi tulostusjärjestelmän asennuksen Online-Web-rekisteröinti. PostScript-tulostinkuvaustiedostot (PPD) käytetään Mac OS:n mukana tulevien Apple PostScript ohjainten yhteydessä. HP Web Jetadmin Selainpohjainen järjestelmänhallintatyökalu. Uusimmat HP Web Jetadmin -ohjelmat voi ladata osoitteesta webjetadmin. 16 Luku 1 Perustietoa tulostimesta FIWW

33 Tulostinohjaimet Laitteen mukana toimitetaan ohjelmisto, jonka kautta tietokone on yhteydessä tulostimeen (käyttäen tulostinkieltä). Ohjelmistoa kutsutaan tulostinohjaimeksi. Tulostinohjaimen kautta käytetään laitteen toimintoja, kuten tulostamista mukautetulle paperikoolle, asiakirjojen koon muuttamista ja leimojen lisäämistä. Tuetut tulostinohjaimet Tulostinta varten toimitetaan seuraavat tulostinohjaimet. Jos haluamasi tulostinohjain ei ole tulostimen mukana toimitetulla CD-levyllä tai jos se ei ole saatavana osoitteesta pyydä se käyttämäsi ohjelman valmistajalta tai myyjältä. Huomautus Uusimmat ohjaimet ovat saatavina osoitteesta ljcp4005_software. Tulostimen ohjelmiston asennusohjelma tutkii Windows-pohjaisen tietokoneen kokoonpanon mukaan automaattisesti, onko tietokoneessa uusimpien ohjaimien lataamisen mahdollistava Internet-yhteys. Huomautus HP Color LaserJet CP4005 -sarjan tulostimissa on Windows 2000-, Windows XPja Windows Server käyttöjärjestelmissä toimiva PCL 6 -tulostinohjain yksiväritulostukseen. Ohjain kannattaa asentaa käyttäjille, jotka tulostavat vain mustavalkotulosteita. Käyttöjärjestelmä 1 PCL 6 - tulostinohjain 2 PCL 5 - tulostinohjain PS-tulostinohjain PPD 3 - tulostinohjain Windows 2000 X X X Windows XP X X X Windows Server 2003 X X X Mac OS X 10.2, 10.3 ja X 1 Laitteen kaikki ominaisuudet eivät ole käytettävissä kaikissa ohjaimissa tai käyttöjärjestelmissä. Lisätietoja käytettävissä olevista toiminnoista on tulostinohjaimen tilannesidonnaisessa ohjeessa. 2 HP Color LaserJet CP4005 -sarjan tulostimissa on Windows 2000-, Windows XP- ja Windows Server käyttöjärjestelmissä toimiva PCL 6 -tulostinohjain yksiväritulostukseen. Ohjain kannattaa asentaa käyttäjille, jotka tulostavat vain mustavalkotulosteita. 3 PostScript (PS) -tulostinkuvaustiedostot (PDD-tiedostot) Lisäohjaimet CD-levyllä ei ole Linux-käyttöjärjestelmän tulostinohjaimia, mutta ne ovat saatavina Internetistä. Linux-käyttöjärjestelmän malliskriptit voidaan ladata Internetistä tai pyytää HP:n valtuuttamasta huoltotai tukipisteestä. Lisätietoja Linux-tuesta on osoitteessa FIWW Tulostinohjaimet 17

34 Valitse oikea tulostinohjain Valitse tulostinohjain käyttöjärjestelmän ja -tarkoituksen mukaan. Lisätietoja käytettävissä olevista toiminnoista on tulostinohjaimen ohjeessa. Lisätietoja tulostinohjaimen ohjeen avaamisesta on kohdassa Tulostinohjaimen ohje. PCL 6 -tulostinohjain takaa parhaan kokonaissuorituskyvyn ja monipuolisimmat tulostimen käyttömahdollisuudet. PCL 5 -tulostinohjainta suositellaan tavalliseen mustavalko- ja väritulostukseen toimistossa. Käytä PostScript (PS) -ohjainta, jos tulostat pääasiassa Adobe PhotoShop- tai CorelDRAW - ohjelmasta tai muusta PostScript-pohjaisesta ohjelmasta. Tämä takaa PostScript Level 3 -yhteensopivuuden ja PS-flash-fonttien tuen. Huomautus Laite siirtyy automaattisesti PS- ja PCL-tulostinkielestä toiseen. Tulostinohjaimen ohje (Windows) Tulostinohjaimen ohje on eri asia kuin sovellusohjelman ohje. Tulostinohjaimen ohjeessa on tietoja tulostinohjaimen painikkeista, valintaruuduista ja avattavista luetteloista. Lisäksi siinä on yleisten tulostustehtävien ohjeet. Tehtäviä ovat esimerkiksi tulostaminen molemmille puolille, useiden sivujen tulostaminen arkille ja ensimmäisen sivun tai kansien tulostaminen eri paperille. Voit avata tulostinohjaimen ohjeen seuraavilla tavoilla: Napsauta Ohje-painiketta. Paina tietokoneen näppäimistön F1-näppäintä. Napsauta kysymysmerkkisymbolia tulostinohjaimen oikeassa yläkulmassa. Napsauta mitä tahansa ohjaimen kohtaa hiiren kakkospainikkeella ja valitse Lisätietoja. Tulostinohjainten avaaminen Avaa tietokoneeseen asennetut tulostinohjaimet jollakin seuraavista tavoista: 18 Luku 1 Perustietoa tulostimesta FIWW

35 Käyttöjärjestelmä Kaikkien tulostustöiden asetusten muuttaminen siihen asti, kunnes ohjelma suljetaan Tulostustyön oletusasetusten muuttaminen (esimerkiksi asetuksen Tulosta molemmille puolille määrittäminen oletusarvoksi) Kokoonpanoasetusten muuttaminen (esimerkiksi lokeron lisääminen tai manuaalisen kaksipuolisen tulostuksen ottaminen käyttöön tai poistaminen käytöstä) Windows 2000, XP ja Server Valitse sovelluksen Tiedosto-valikosta Tulosta. 2. Valitse tulostimeksi HP Color LaserJet CP4005 ja valitse sitten Ominaisuudet tai Asetukset. Toimintavaiheet saattavat vaihdella: tämä on yleisin tapa. 1. Valitse Käynnistävalikosta Asetukset ja sitten Tulostimet tai Tulostimet ja faksit. 2. Napsauta hiiren kakkospainikkeella HP Color LaserJet CP4005 -tulostimen kuvaketta ja valitse sitten Tulostusasetukset. 1. Valitse Käynnistävalikosta Asetukset ja sitten Tulostimet tai Tulostimet ja faksit. 2. Napsauta hiiren kakkospainikkeella HP Color LaserJet CP4005 -tulostimen kuvaketta ja valitse sitten Ominaisuudet. 3. Napsauta Laitteen asetukset -välilehteä. Mac OS X Valitse Arkisto-valikosta Tulosta. 2. Muuta haluamiasi asetuksia ponnahdusvalikoissa. 1. Valitse Arkisto-valikosta Tulosta. 2. Muuta haluamiasi asetuksia ponnahdusvalikoissa. 3. Valitse Esiasetuksetponnahdusvalikosta Tallenna nimellä ja kirjoita esiasetuksen nimi. Asetukset tallennetaan Esiasetukset-valikkoon. Jos haluat käyttää uusia asetuksia, valitse tallennettu esiasetusvaihtoehto aina, kun käynnistät ohjelman ja tulostat. 1. Valitse Finderin Siirryvalikosta Ohjelmat. 2. Avaa Lisäohjelmat ja sen jälkeen Tulostuskeskus. 3. Osoita tulostusjonoa. 4. Valitse Tulostimetvalikosta Näytä tiedot. 5. Osoita Asennettavat vaihtoehdot -valikkoa. Huomautus Kokoonpanoasetukset eivät mahdollisesti ole käytettävissä Classicympäristössä. Mac OS X 10.3 ja Valitse Arkisto-valikosta Tulosta. 2. Muuta haluamiasi asetuksia ponnahdusvalikoissa. 1. Valitse Arkisto-valikosta Tulosta. 2. Muuta haluamiasi asetuksia ponnahdusvalikoissa. 3. Valitse Esiasetuksetponnahdusvalikosta Tallenna nimellä ja kirjoita esiasetuksen nimi. 1. Avaa Tulostinasetuksettyökalu seuraavasti: valitse kovalevy, osoita Ohjelmat-kansiota ja Lisäohjelmat-kansiota ja kaksoisosoita sitten vaihtoehtoa Tulostinasetuksettyökalu. 2. Osoita tulostusjonoa. Asetukset tallennetaan Esiasetukset-valikkoon. Jos haluat käyttää uusia asetuksia, valitse tallennettu esiasetusvaihtoehto aina, kun käynnistät ohjelman ja tulostat. 3. Valitse Tulostimetvalikosta Näytä tiedot. 4. Osoita Asennettavat vaihtoehdot -valikkoa. FIWW Tulostinohjaimet 19
