KADUILLA JA MUILLA YLEISILLÄ ALUEILLA TEHTÄVIEN KAIVUTÖIDEN OHJEET JA MÄÄRÄYKSET

Transkriptio

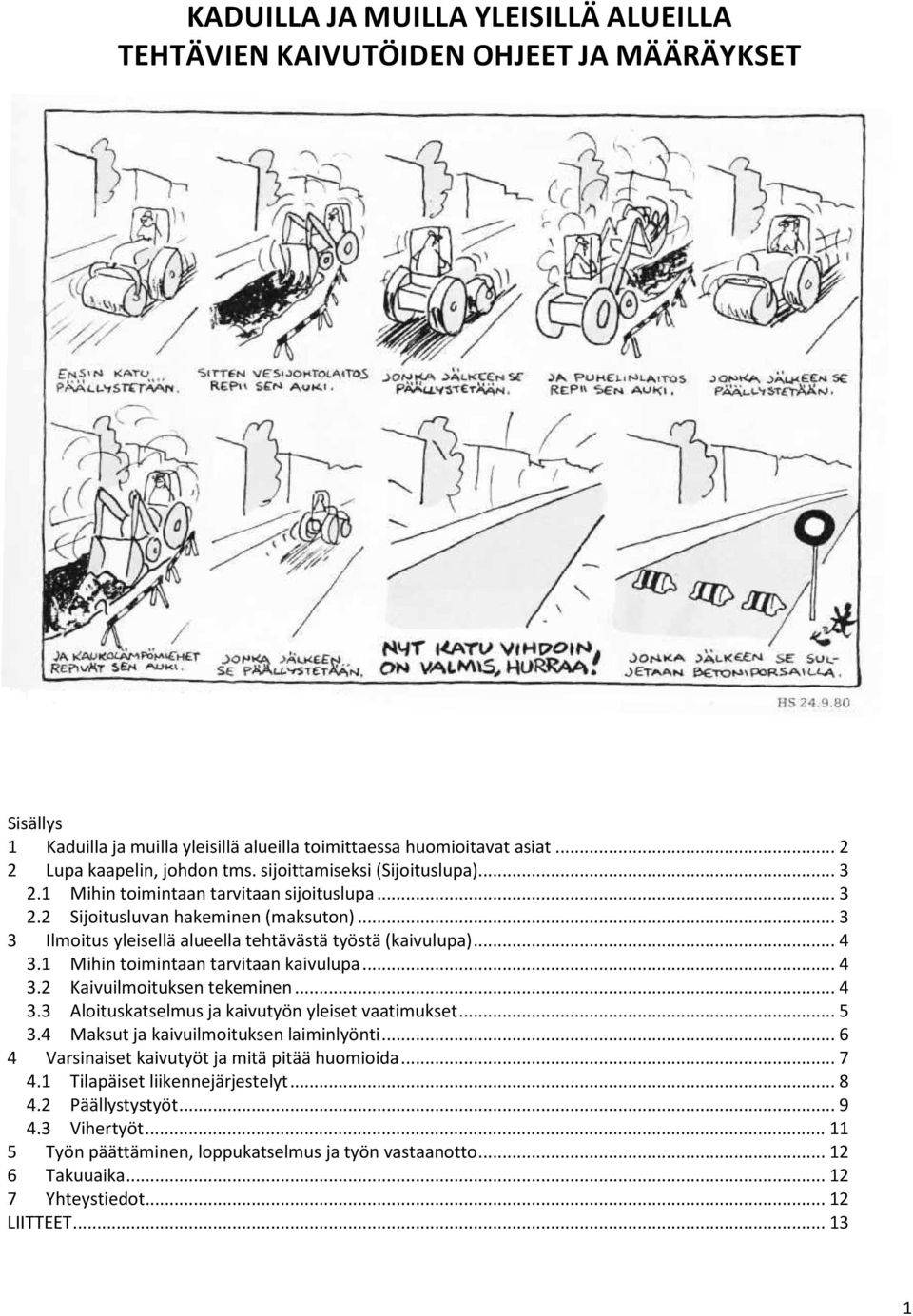

1 KADUILLA JA MUILLA YLEISILLÄ ALUEILLA TEHTÄVIEN KAIVUTÖIDEN OHJEET JA MÄÄRÄYKSET Sisällys 1 Kaduilla ja muilla yleisillä alueilla toimittaessa huomioitavat asiat Lupa kaapelin, johdon tms. sijoittamiseksi (Sijoituslupa) Mihin toimintaan tarvitaan sijoituslupa Sijoitusluvan hakeminen (maksuton) Ilmoitus yleisellä alueella tehtävästä työstä (kaivulupa) Mihin toimintaan tarvitaan kaivulupa Kaivuilmoituksen tekeminen Aloituskatselmus ja kaivutyön yleiset vaatimukset Maksut ja kaivuilmoituksen laiminlyönti Varsinaiset kaivutyöt ja mitä pitää huomioida Tilapäiset liikennejärjestelyt Päällystystyöt Vihertyöt Työn päättäminen, loppukatselmus ja työn vastaanotto Takuuaika Yhteystiedot LIITTEET

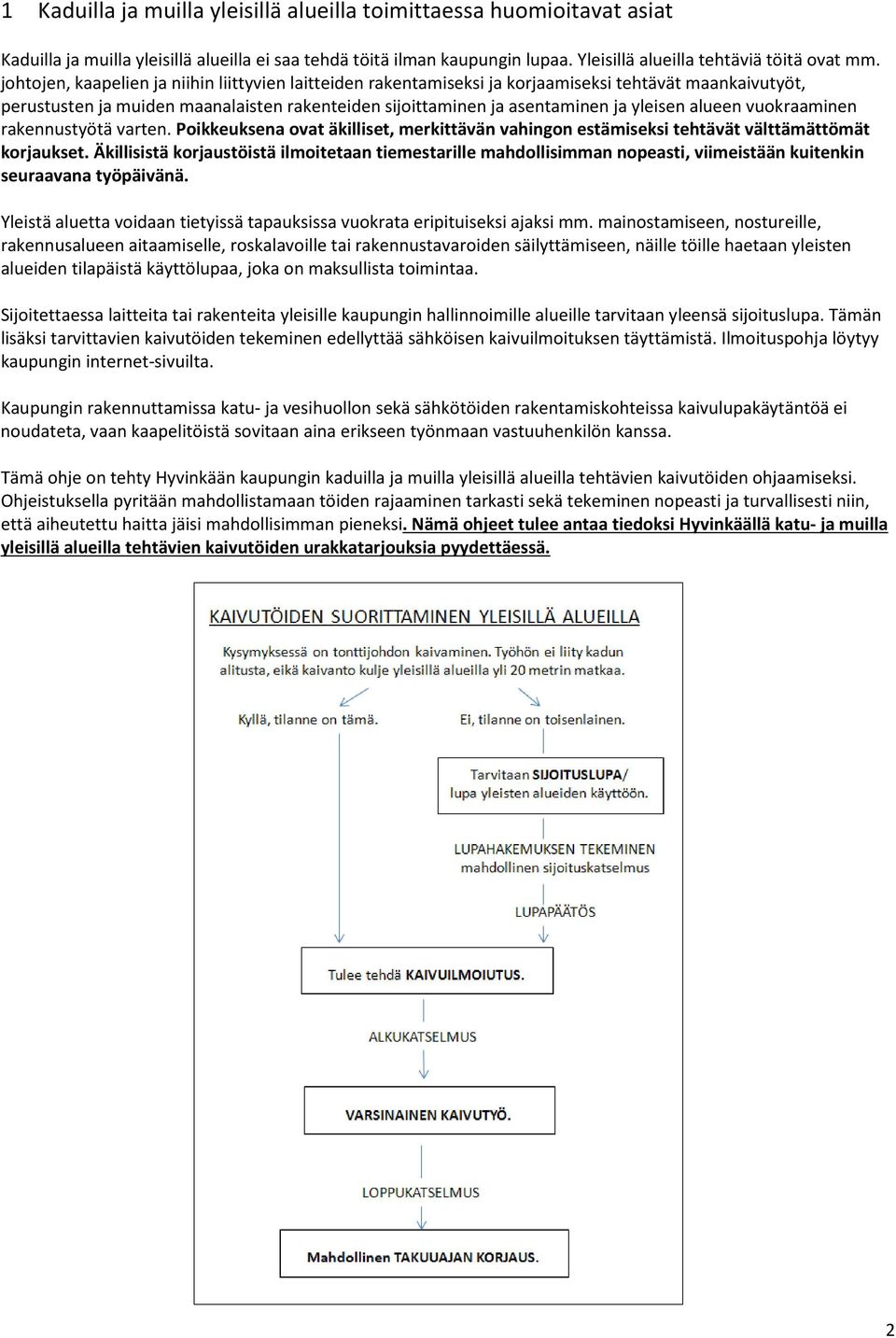

2 1 Kaduilla ja muilla yleisillä alueilla toimittaessa huomioitavat asiat Kaduilla ja muilla yleisillä alueilla ei saa tehdä töitä ilman kaupungin lupaa. Yleisillä alueilla tehtäviä töitä ovat mm. johtojen, kaapelien ja niihin liittyvien laitteiden rakentamiseksi ja korjaamiseksi tehtävät maankaivutyöt, perustusten ja muiden maanalaisten rakenteiden sijoittaminen ja asentaminen ja yleisen alueen vuokraaminen rakennustyötä varten. Poikkeuksena ovat äkilliset, merkittävän vahingon estämiseksi tehtävät välttämättömät korjaukset. Äkillisistä korjaustöistä ilmoitetaan tiemestarille mahdollisimman nopeasti, viimeistään kuitenkin seuraavana työpäivänä. Yleistä aluetta voidaan tietyissä tapauksissa vuokrata eripituiseksi ajaksi mm. mainostamiseen, nostureille, rakennusalueen aitaamiselle, roskalavoille tai rakennustavaroiden säilyttämiseen, näille töille haetaan yleisten alueiden tilapäistä käyttölupaa, joka on maksullista toimintaa. Sijoitettaessa laitteita tai rakenteita yleisille kaupungin hallinnoimille alueille tarvitaan yleensä sijoituslupa. Tämän lisäksi tarvittavien kaivutöiden tekeminen edellyttää sähköisen kaivuilmoituksen täyttämistä. Ilmoituspohja löytyy kaupungin internet-sivuilta. Kaupungin rakennuttamissa katu- ja vesihuollon sekä sähkötöiden rakentamiskohteissa kaivulupakäytäntöä ei noudateta, vaan kaapelitöistä sovitaan aina erikseen työnmaan vastuuhenkilön kanssa. Tämä ohje on tehty Hyvinkään kaupungin kaduilla ja muilla yleisillä alueilla tehtävien kaivutöiden ohjaamiseksi. Ohjeistuksella pyritään mahdollistamaan töiden rajaaminen tarkasti sekä tekeminen nopeasti ja turvallisesti niin, että aiheutettu haitta jäisi mahdollisimman pieneksi. Nämä ohjeet tulee antaa tiedoksi Hyvinkäällä katu- ja muilla yleisillä alueilla tehtävien kaivutöiden urakkatarjouksia pyydettäessä. 2

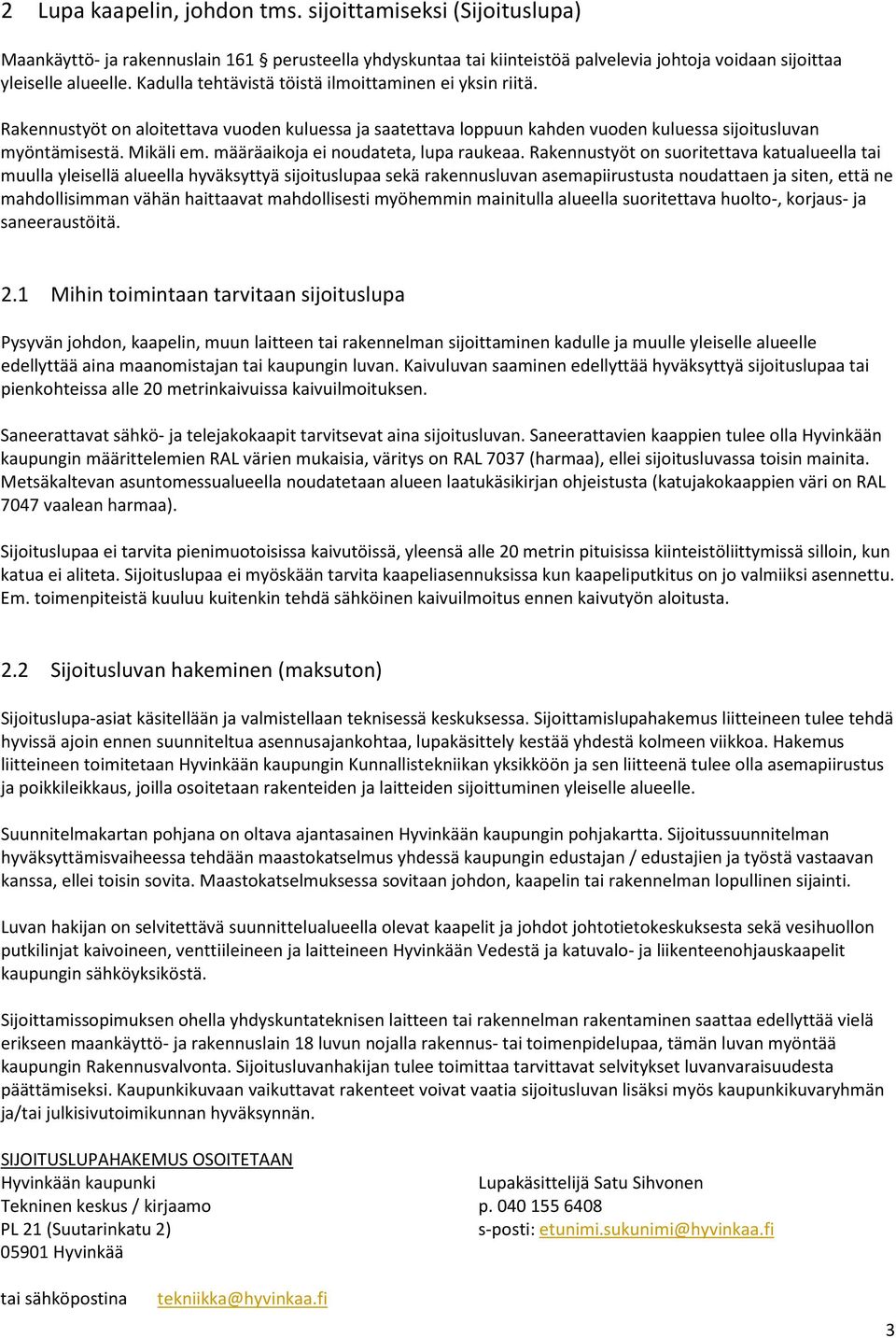

3 2 Lupa kaapelin, johdon tms. sijoittamiseksi (Sijoituslupa) Maankäyttö- ja rakennuslain 161 perusteella yhdyskuntaa tai kiinteistöä palvelevia johtoja voidaan sijoittaa yleiselle alueelle. Kadulla tehtävistä töistä ilmoittaminen ei yksin riitä. Rakennustyöt on aloitettava vuoden kuluessa ja saatettava loppuun kahden vuoden kuluessa sijoitusluvan myöntämisestä. Mikäli em. määräaikoja ei noudateta, lupa raukeaa. Rakennustyöt on suoritettava katualueella tai muulla yleisellä alueella hyväksyttyä sijoituslupaa sekä rakennusluvan asemapiirustusta noudattaen ja siten, että ne mahdollisimman vähän haittaavat mahdollisesti myöhemmin mainitulla alueella suoritettava huolto-, korjaus- ja saneeraustöitä. 2.1 Mihin toimintaan tarvitaan sijoituslupa Pysyvän johdon, kaapelin, muun laitteen tai rakennelman sijoittaminen kadulle ja muulle yleiselle alueelle edellyttää aina maanomistajan tai kaupungin luvan. Kaivuluvan saaminen edellyttää hyväksyttyä sijoituslupaa tai pienkohteissa alle 20 metrinkaivuissa kaivuilmoituksen. Saneerattavat sähkö- ja telejakokaapit tarvitsevat aina sijoitusluvan. Saneerattavien kaappien tulee olla Hyvinkään kaupungin määrittelemien RAL värien mukaisia, väritys on RAL 7037 (harmaa), ellei sijoitusluvassa toisin mainita. Metsäkaltevan asuntomessualueella noudatetaan alueen laatukäsikirjan ohjeistusta (katujakokaappien väri on RAL 7047 vaalean harmaa). Sijoituslupaa ei tarvita pienimuotoisissa kaivutöissä, yleensä alle 20 metrin pituisissa kiinteistöliittymissä silloin, kun katua ei aliteta. Sijoituslupaa ei myöskään tarvita kaapeliasennuksissa kun kaapeliputkitus on jo valmiiksi asennettu. Em. toimenpiteistä kuuluu kuitenkin tehdä sähköinen kaivuilmoitus ennen kaivutyön aloitusta. 2.2 Sijoitusluvan hakeminen (maksuton) Sijoituslupa-asiat käsitellään ja valmistellaan teknisessä keskuksessa. Sijoittamislupahakemus liitteineen tulee tehdä hyvissä ajoin ennen suunniteltua asennusajankohtaa, lupakäsittely kestää yhdestä kolmeen viikkoa. Hakemus liitteineen toimitetaan Hyvinkään kaupungin Kunnallistekniikan yksikköön ja sen liitteenä tulee olla asemapiirustus ja poikkileikkaus, joilla osoitetaan rakenteiden ja laitteiden sijoittuminen yleiselle alueelle. Suunnitelmakartan pohjana on oltava ajantasainen Hyvinkään kaupungin pohjakartta. Sijoitussuunnitelman hyväksyttämisvaiheessa tehdään maastokatselmus yhdessä kaupungin edustajan / edustajien ja työstä vastaavan kanssa, ellei toisin sovita. Maastokatselmuksessa sovitaan johdon, kaapelin tai rakennelman lopullinen sijainti. Luvan hakijan on selvitettävä suunnittelualueella olevat kaapelit ja johdot johtotietokeskuksesta sekä vesihuollon putkilinjat kaivoineen, venttiileineen ja laitteineen Hyvinkään Vedestä ja katuvalo- ja liikenteenohjauskaapelit kaupungin sähköyksiköstä. Sijoittamissopimuksen ohella yhdyskuntateknisen laitteen tai rakennelman rakentaminen saattaa edellyttää vielä erikseen maankäyttö- ja rakennuslain 18 luvun nojalla rakennus- tai toimenpidelupaa, tämän luvan myöntää kaupungin Rakennusvalvonta. Sijoitusluvanhakijan tulee toimittaa tarvittavat selvitykset luvanvaraisuudesta päättämiseksi. Kaupunkikuvaan vaikuttavat rakenteet voivat vaatia sijoitusluvan lisäksi myös kaupunkikuvaryhmän ja/tai julkisivutoimikunnan hyväksynnän. SIJOITUSLUPAHAKEMUS OSOITETAAN Hyvinkään kaupunki Tekninen keskus / kirjaamo PL 21 (Suutarinkatu 2) Hyvinkää Lupakäsittelijä Satu Sihvonen p s-posti: etunimi.sukunimi@hyvinkaa.fi tai sähköpostina tekniikka@hyvinkaa.fi 3

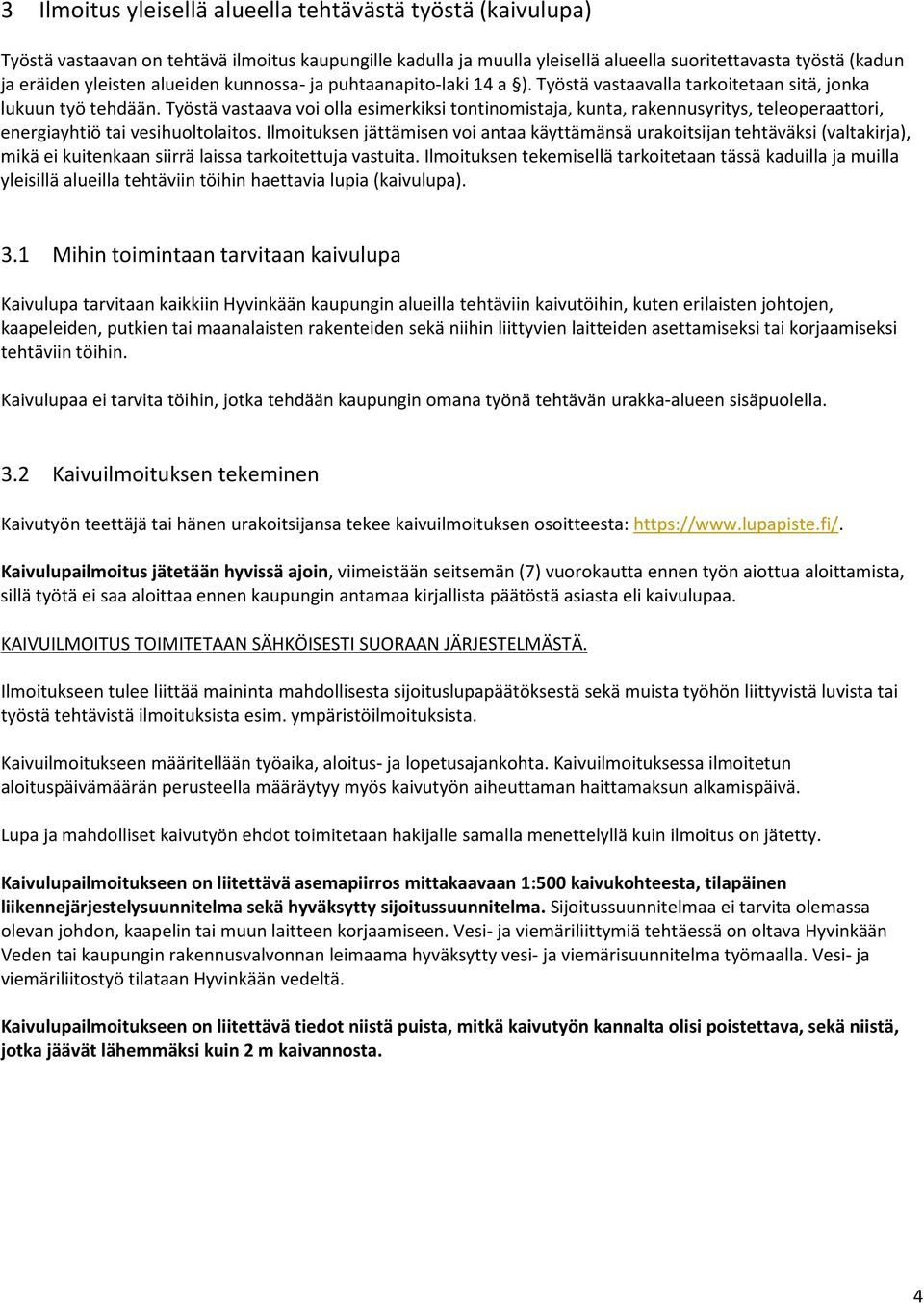

4 3 Ilmoitus yleisellä alueella tehtävästä työstä (kaivulupa) Työstä vastaavan on tehtävä ilmoitus kaupungille kadulla ja muulla yleisellä alueella suoritettavasta työstä (kadun ja eräiden yleisten alueiden kunnossa- ja puhtaanapito-laki 14 a ). Työstä vastaavalla tarkoitetaan sitä, jonka lukuun työ tehdään. Työstä vastaava voi olla esimerkiksi tontinomistaja, kunta, rakennusyritys, teleoperaattori, energiayhtiö tai vesihuoltolaitos. Ilmoituksen jättämisen voi antaa käyttämänsä urakoitsijan tehtäväksi (valtakirja), mikä ei kuitenkaan siirrä laissa tarkoitettuja vastuita. Ilmoituksen tekemisellä tarkoitetaan tässä kaduilla ja muilla yleisillä alueilla tehtäviin töihin haettavia lupia (kaivulupa). 3.1 Mihin toimintaan tarvitaan kaivulupa Kaivulupa tarvitaan kaikkiin Hyvinkään kaupungin alueilla tehtäviin kaivutöihin, kuten erilaisten johtojen, kaapeleiden, putkien tai maanalaisten rakenteiden sekä niihin liittyvien laitteiden asettamiseksi tai korjaamiseksi tehtäviin töihin. Kaivulupaa ei tarvita töihin, jotka tehdään kaupungin omana työnä tehtävän urakka-alueen sisäpuolella. 3.2 Kaivuilmoituksen tekeminen Kaivutyön teettäjä tai hänen urakoitsijansa tekee kaivuilmoituksen osoitteesta: Kaivulupailmoitus jätetään hyvissä ajoin, viimeistään seitsemän (7) vuorokautta ennen työn aiottua aloittamista, sillä työtä ei saa aloittaa ennen kaupungin antamaa kirjallista päätöstä asiasta eli kaivulupaa. KAIVUILMOITUS TOIMITETAAN SÄHKÖISESTI SUORAAN JÄRJESTELMÄSTÄ. Ilmoitukseen tulee liittää maininta mahdollisesta sijoituslupapäätöksestä sekä muista työhön liittyvistä luvista tai työstä tehtävistä ilmoituksista esim. ympäristöilmoituksista. Kaivuilmoitukseen määritellään työaika, aloitus- ja lopetusajankohta. Kaivuilmoituksessa ilmoitetun aloituspäivämäärän perusteella määräytyy myös kaivutyön aiheuttaman haittamaksun alkamispäivä. Lupa ja mahdolliset kaivutyön ehdot toimitetaan hakijalle samalla menettelyllä kuin ilmoitus on jätetty. Kaivulupailmoitukseen on liitettävä asemapiirros mittakaavaan 1:500 kaivukohteesta, tilapäinen liikennejärjestelysuunnitelma sekä hyväksytty sijoitussuunnitelma. Sijoitussuunnitelmaa ei tarvita olemassa olevan johdon, kaapelin tai muun laitteen korjaamiseen. Vesi- ja viemäriliittymiä tehtäessä on oltava Hyvinkään Veden tai kaupungin rakennusvalvonnan leimaama hyväksytty vesi- ja viemärisuunnitelma työmaalla. Vesi- ja viemäriliitostyö tilataan Hyvinkään vedeltä. Kaivulupailmoitukseen on liitettävä tiedot niistä puista, mitkä kaivutyön kannalta olisi poistettava, sekä niistä, jotka jäävät lähemmäksi kuin 2 m kaivannosta. 4

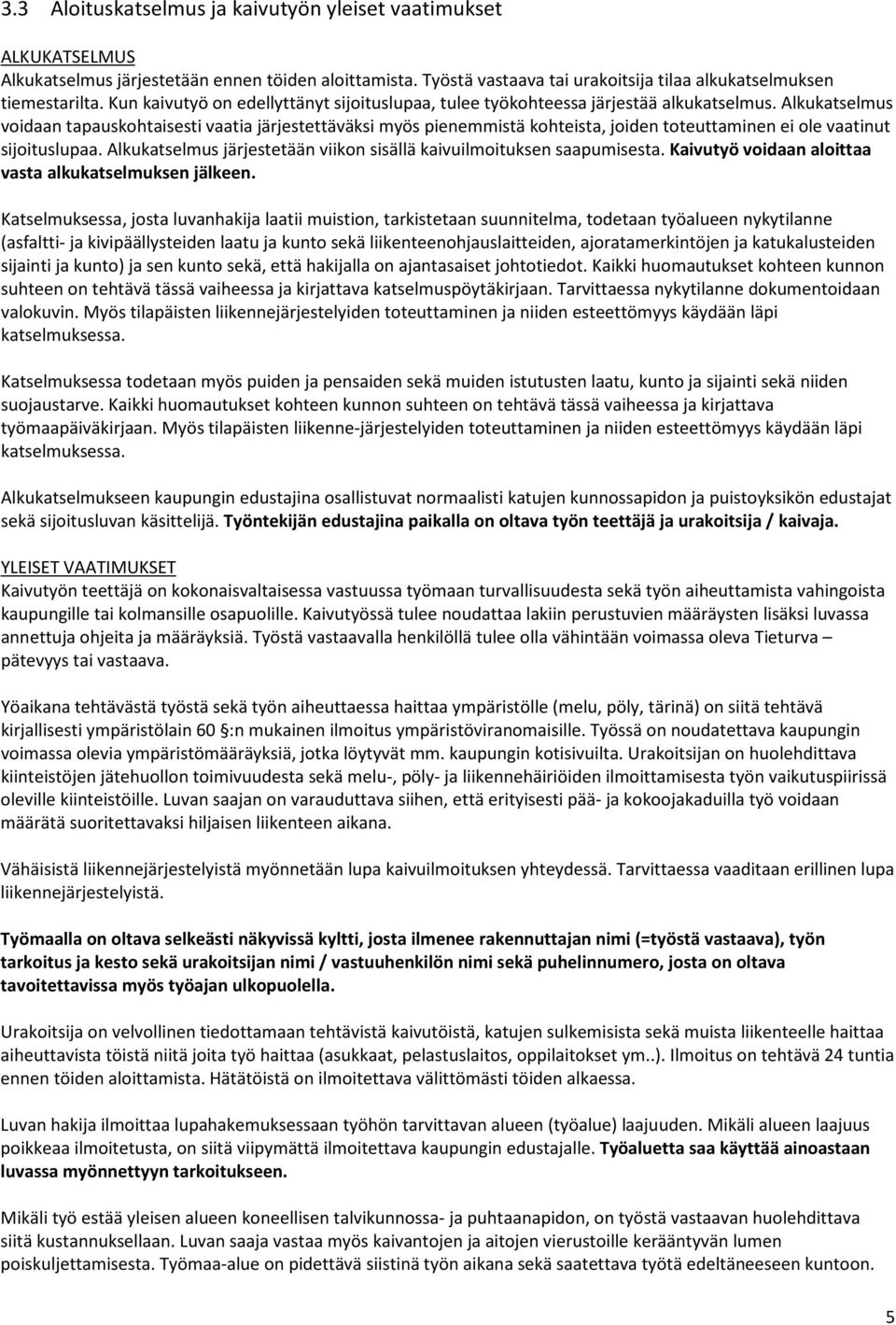

5 3.3 Aloituskatselmus ja kaivutyön yleiset vaatimukset ALKUKATSELMUS Alkukatselmus järjestetään ennen töiden aloittamista. Työstä vastaava tai urakoitsija tilaa alkukatselmuksen tiemestarilta. Kun kaivutyö on edellyttänyt sijoituslupaa, tulee työkohteessa järjestää alkukatselmus. Alkukatselmus voidaan tapauskohtaisesti vaatia järjestettäväksi myös pienemmistä kohteista, joiden toteuttaminen ei ole vaatinut sijoituslupaa. Alkukatselmus järjestetään viikon sisällä kaivuilmoituksen saapumisesta. Kaivutyö voidaan aloittaa vasta alkukatselmuksen jälkeen. Katselmuksessa, josta luvanhakija laatii muistion, tarkistetaan suunnitelma, todetaan työalueen nykytilanne (asfaltti- ja kivipäällysteiden laatu ja kunto sekä liikenteenohjauslaitteiden, ajoratamerkintöjen ja katukalusteiden sijainti ja kunto) ja sen kunto sekä, että hakijalla on ajantasaiset johtotiedot. Kaikki huomautukset kohteen kunnon suhteen on tehtävä tässä vaiheessa ja kirjattava katselmuspöytäkirjaan. Tarvittaessa nykytilanne dokumentoidaan valokuvin. Myös tilapäisten liikennejärjestelyiden toteuttaminen ja niiden esteettömyys käydään läpi katselmuksessa. Katselmuksessa todetaan myös puiden ja pensaiden sekä muiden istutusten laatu, kunto ja sijainti sekä niiden suojaustarve. Kaikki huomautukset kohteen kunnon suhteen on tehtävä tässä vaiheessa ja kirjattava työmaapäiväkirjaan. Myös tilapäisten liikenne-järjestelyiden toteuttaminen ja niiden esteettömyys käydään läpi katselmuksessa. Alkukatselmukseen kaupungin edustajina osallistuvat normaalisti katujen kunnossapidon ja puistoyksikön edustajat sekä sijoitusluvan käsittelijä. Työntekijän edustajina paikalla on oltava työn teettäjä ja urakoitsija / kaivaja. YLEISET VAATIMUKSET Kaivutyön teettäjä on kokonaisvaltaisessa vastuussa työmaan turvallisuudesta sekä työn aiheuttamista vahingoista kaupungille tai kolmansille osapuolille. Kaivutyössä tulee noudattaa lakiin perustuvien määräysten lisäksi luvassa annettuja ohjeita ja määräyksiä. Työstä vastaavalla henkilöllä tulee olla vähintään voimassa oleva Tieturva pätevyys tai vastaava. Yöaikana tehtävästä työstä sekä työn aiheuttaessa haittaa ympäristölle (melu, pöly, tärinä) on siitä tehtävä kirjallisesti ympäristölain 60 :n mukainen ilmoitus ympäristöviranomaisille. Työssä on noudatettava kaupungin voimassa olevia ympäristömääräyksiä, jotka löytyvät mm. kaupungin kotisivuilta. Urakoitsijan on huolehdittava kiinteistöjen jätehuollon toimivuudesta sekä melu-, pöly- ja liikennehäiriöiden ilmoittamisesta työn vaikutuspiirissä oleville kiinteistöille. Luvan saajan on varauduttava siihen, että erityisesti pää- ja kokoojakaduilla työ voidaan määrätä suoritettavaksi hiljaisen liikenteen aikana. Vähäisistä liikennejärjestelyistä myönnetään lupa kaivuilmoituksen yhteydessä. Tarvittaessa vaaditaan erillinen lupa liikennejärjestelyistä. Työmaalla on oltava selkeästi näkyvissä kyltti, josta ilmenee rakennuttajan nimi (=työstä vastaava), työn tarkoitus ja kesto sekä urakoitsijan nimi / vastuuhenkilön nimi sekä puhelinnumero, josta on oltava tavoitettavissa myös työajan ulkopuolella. Urakoitsija on velvollinen tiedottamaan tehtävistä kaivutöistä, katujen sulkemisista sekä muista liikenteelle haittaa aiheuttavista töistä niitä joita työ haittaa (asukkaat, pelastuslaitos, oppilaitokset ym..). Ilmoitus on tehtävä 24 tuntia ennen töiden aloittamista. Hätätöistä on ilmoitettava välittömästi töiden alkaessa. Luvan hakija ilmoittaa lupahakemuksessaan työhön tarvittavan alueen (työalue) laajuuden. Mikäli alueen laajuus poikkeaa ilmoitetusta, on siitä viipymättä ilmoitettava kaupungin edustajalle. Työaluetta saa käyttää ainoastaan luvassa myönnettyyn tarkoitukseen. Mikäli työ estää yleisen alueen koneellisen talvikunnossa- ja puhtaanapidon, on työstä vastaavan huolehdittava siitä kustannuksellaan. Luvan saaja vastaa myös kaivantojen ja aitojen vierustoille kerääntyvän lumen poiskuljettamisesta. Työmaa-alue on pidettävä siistinä työn aikana sekä saatettava työtä edeltäneeseen kuntoon. 5

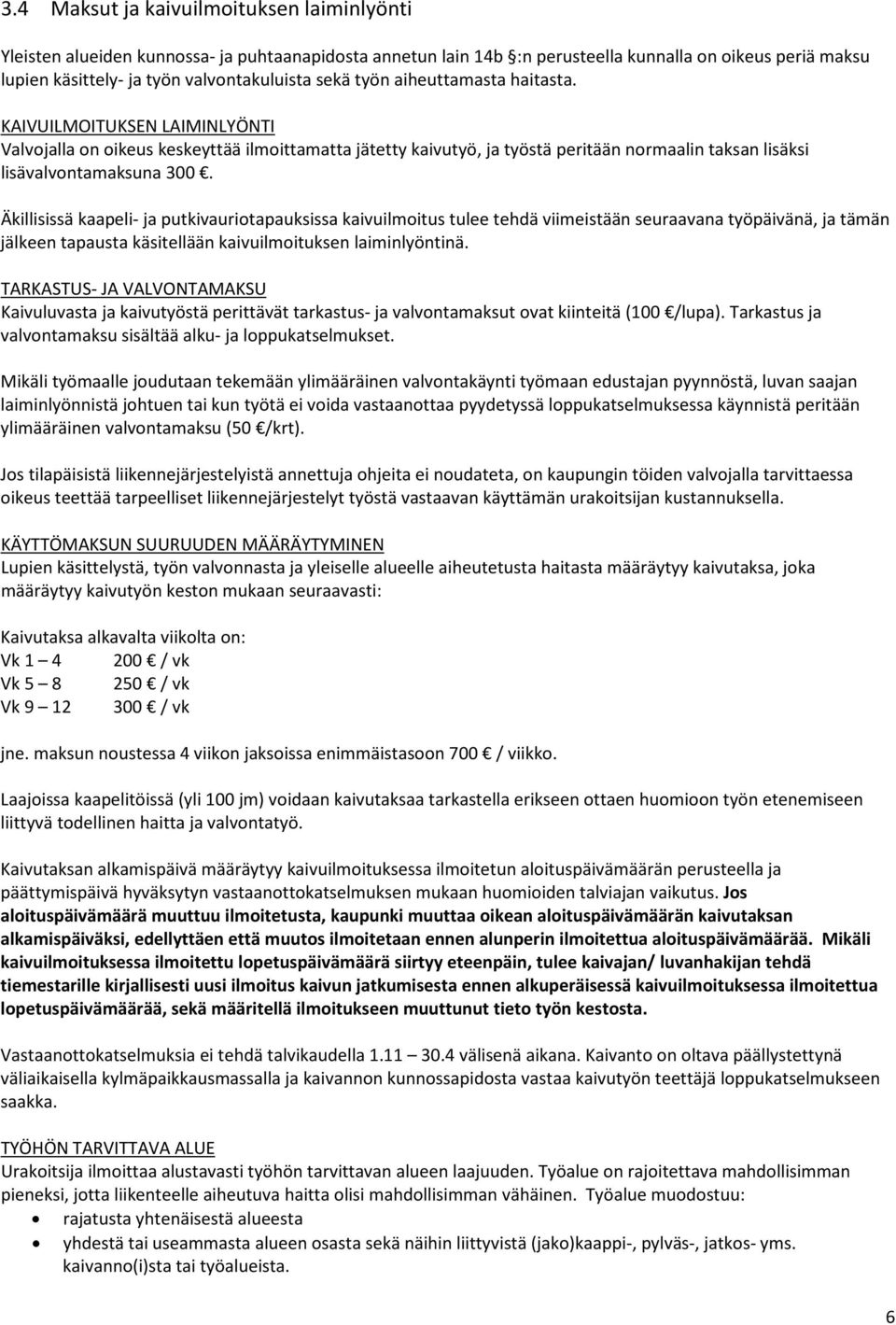

6 3.4 Maksut ja kaivuilmoituksen laiminlyönti Yleisten alueiden kunnossa- ja puhtaanapidosta annetun lain 14b :n perusteella kunnalla on oikeus periä maksu lupien käsittely- ja työn valvontakuluista sekä työn aiheuttamasta haitasta. KAIVUILMOITUKSEN LAIMINLYÖNTI Valvojalla on oikeus keskeyttää ilmoittamatta jätetty kaivutyö, ja työstä peritään normaalin taksan lisäksi lisävalvontamaksuna 300. Äkillisissä kaapeli- ja putkivauriotapauksissa kaivuilmoitus tulee tehdä viimeistään seuraavana työpäivänä, ja tämän jälkeen tapausta käsitellään kaivuilmoituksen laiminlyöntinä. TARKASTUS- JA VALVONTAMAKSU Kaivuluvasta ja kaivutyöstä perittävät tarkastus- ja valvontamaksut ovat kiinteitä (100 /lupa). Tarkastus ja valvontamaksu sisältää alku- ja loppukatselmukset. Mikäli työmaalle joudutaan tekemään ylimääräinen valvontakäynti työmaan edustajan pyynnöstä, luvan saajan laiminlyönnistä johtuen tai kun työtä ei voida vastaanottaa pyydetyssä loppukatselmuksessa käynnistä peritään ylimääräinen valvontamaksu (50 /krt). Jos tilapäisistä liikennejärjestelyistä annettuja ohjeita ei noudateta, on kaupungin töiden valvojalla tarvittaessa oikeus teettää tarpeelliset liikennejärjestelyt työstä vastaavan käyttämän urakoitsijan kustannuksella. KÄYTTÖMAKSUN SUURUUDEN MÄÄRÄYTYMINEN Lupien käsittelystä, työn valvonnasta ja yleiselle alueelle aiheutetusta haitasta määräytyy kaivutaksa, joka määräytyy kaivutyön keston mukaan seuraavasti: Kaivutaksa alkavalta viikolta on: Vk / vk Vk / vk Vk / vk jne. maksun noustessa 4 viikon jaksoissa enimmäistasoon 700 / viikko. Laajoissa kaapelitöissä (yli 100 jm) voidaan kaivutaksaa tarkastella erikseen ottaen huomioon työn etenemiseen liittyvä todellinen haitta ja valvontatyö. Kaivutaksan alkamispäivä määräytyy kaivuilmoituksessa ilmoitetun aloituspäivämäärän perusteella ja päättymispäivä hyväksytyn vastaanottokatselmuksen mukaan huomioiden talviajan vaikutus. Jos aloituspäivämäärä muuttuu ilmoitetusta, kaupunki muuttaa oikean aloituspäivämäärän kaivutaksan alkamispäiväksi, edellyttäen että muutos ilmoitetaan ennen alunperin ilmoitettua aloituspäivämäärää. Mikäli kaivuilmoituksessa ilmoitettu lopetuspäivämäärä siirtyy eteenpäin, tulee kaivajan/ luvanhakijan tehdä tiemestarille kirjallisesti uusi ilmoitus kaivun jatkumisesta ennen alkuperäisessä kaivuilmoituksessa ilmoitettua lopetuspäivämäärää, sekä määritellä ilmoitukseen muuttunut tieto työn kestosta. Vastaanottokatselmuksia ei tehdä talvikaudella välisenä aikana. Kaivanto on oltava päällystettynä väliaikaisella kylmäpaikkausmassalla ja kaivannon kunnossapidosta vastaa kaivutyön teettäjä loppukatselmukseen saakka. TYÖHÖN TARVITTAVA ALUE Urakoitsija ilmoittaa alustavasti työhön tarvittavan alueen laajuuden. Työalue on rajoitettava mahdollisimman pieneksi, jotta liikenteelle aiheutuva haitta olisi mahdollisimman vähäinen. Työalue muodostuu: rajatusta yhtenäisestä alueesta yhdestä tai useammasta alueen osasta sekä näihin liittyvistä (jako)kaappi-, pylväs-, jatkos- yms. kaivanno(i)sta tai työalueista. 6

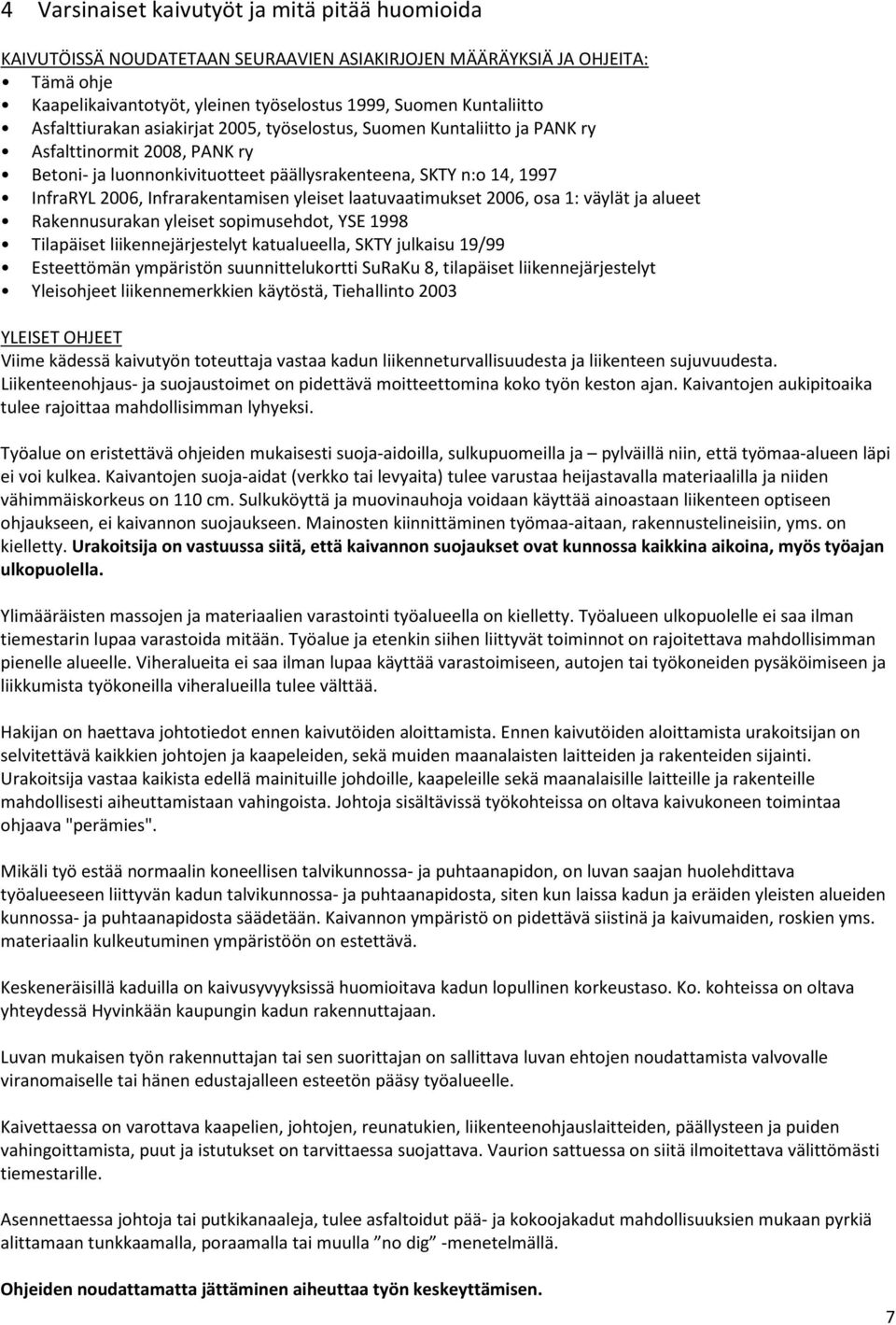

7 4 Varsinaiset kaivutyöt ja mitä pitää huomioida KAIVUTÖISSÄ NOUDATETAAN SEURAAVIEN ASIAKIRJOJEN MÄÄRÄYKSIÄ JA OHJEITA: Tämä ohje Kaapelikaivantotyöt, yleinen työselostus 1999, Suomen Kuntaliitto Asfalttiurakan asiakirjat 2005, työselostus, Suomen Kuntaliitto ja PANK ry Asfalttinormit 2008, PANK ry Betoni- ja luonnonkivituotteet päällysrakenteena, SKTY n:o 14, 1997 InfraRYL 2006, Infrarakentamisen yleiset laatuvaatimukset 2006, osa 1: väylät ja alueet Rakennusurakan yleiset sopimusehdot, YSE 1998 Tilapäiset liikennejärjestelyt katualueella, SKTY julkaisu 19/99 Esteettömän ympäristön suunnittelukortti SuRaKu 8, tilapäiset liikennejärjestelyt Yleisohjeet liikennemerkkien käytöstä, Tiehallinto 2003 YLEISET OHJEET Viime kädessä kaivutyön toteuttaja vastaa kadun liikenneturvallisuudesta ja liikenteen sujuvuudesta. Liikenteenohjaus- ja suojaustoimet on pidettävä moitteettomina koko työn keston ajan. Kaivantojen aukipitoaika tulee rajoittaa mahdollisimman lyhyeksi. Työalue on eristettävä ohjeiden mukaisesti suoja-aidoilla, sulkupuomeilla ja pylväillä niin, että työmaa-alueen läpi ei voi kulkea. Kaivantojen suoja-aidat (verkko tai levyaita) tulee varustaa heijastavalla materiaalilla ja niiden vähimmäiskorkeus on 110 cm. Sulkuköyttä ja muovinauhoja voidaan käyttää ainoastaan liikenteen optiseen ohjaukseen, ei kaivannon suojaukseen. Mainosten kiinnittäminen työmaa-aitaan, rakennustelineisiin, yms. on kielletty. Urakoitsija on vastuussa siitä, että kaivannon suojaukset ovat kunnossa kaikkina aikoina, myös työajan ulkopuolella. Ylimääräisten massojen ja materiaalien varastointi työalueella on kielletty. Työalueen ulkopuolelle ei saa ilman tiemestarin lupaa varastoida mitään. Työalue ja etenkin siihen liittyvät toiminnot on rajoitettava mahdollisimman pienelle alueelle. Viheralueita ei saa ilman lupaa käyttää varastoimiseen, autojen tai työkoneiden pysäköimiseen ja liikkumista työkoneilla viheralueilla tulee välttää. Hakijan on haettava johtotiedot ennen kaivutöiden aloittamista. Ennen kaivutöiden aloittamista urakoitsijan on selvitettävä kaikkien johtojen ja kaapeleiden, sekä muiden maanalaisten laitteiden ja rakenteiden sijainti. Urakoitsija vastaa kaikista edellä mainituille johdoille, kaapeleille sekä maanalaisille laitteille ja rakenteille mahdollisesti aiheuttamistaan vahingoista. Johtoja sisältävissä työkohteissa on oltava kaivukoneen toimintaa ohjaava "perämies". Mikäli työ estää normaalin koneellisen talvikunnossa- ja puhtaanapidon, on luvan saajan huolehdittava työalueeseen liittyvän kadun talvikunnossa- ja puhtaanapidosta, siten kun laissa kadun ja eräiden yleisten alueiden kunnossa- ja puhtaanapidosta säädetään. Kaivannon ympäristö on pidettävä siistinä ja kaivumaiden, roskien yms. materiaalin kulkeutuminen ympäristöön on estettävä. Keskeneräisillä kaduilla on kaivusyvyyksissä huomioitava kadun lopullinen korkeustaso. Ko. kohteissa on oltava yhteydessä Hyvinkään kaupungin kadun rakennuttajaan. Luvan mukaisen työn rakennuttajan tai sen suorittajan on sallittava luvan ehtojen noudattamista valvovalle viranomaiselle tai hänen edustajalleen esteetön pääsy työalueelle. Kaivettaessa on varottava kaapelien, johtojen, reunatukien, liikenteenohjauslaitteiden, päällysteen ja puiden vahingoittamista, puut ja istutukset on tarvittaessa suojattava. Vaurion sattuessa on siitä ilmoitettava välittömästi tiemestarille. Asennettaessa johtoja tai putkikanaaleja, tulee asfaltoidut pää- ja kokoojakadut mahdollisuuksien mukaan pyrkiä alittamaan tunkkaamalla, poraamalla tai muulla no dig -menetelmällä. Ohjeiden noudattamatta jättäminen aiheuttaa työn keskeyttämisen. 7

8 4.1 Tilapäiset liikennejärjestelyt Tilapäiset liikennejärjestelyt tulee toteuttaa julkaisun Tilapäiset liikennejärjestelyt katualueella ohjeen (SKTY julkaisu 19/99) mukaisesti. SUUNNITELMA Erillisen liikenteenohjaussuunnitelman laatimistarve ilmoitetaan sijoitus- tai kaivulupapäätöksen yhteydessä. Suunnitelma tulee toimittaa lupakäsittelijälle vähintään viikkoa ennen työhön ryhtymistä. Jos työ toteutetaan useassa vaiheessa, on jokaisesta vaiheesta oltava oma suunnitelmansa. Jos työhön liittyy kaivantotöitä, on suunnitelmaan liitettävä myös kaivantojen suojaussuunnitelma. Mikäli työ suoritetaan pääväylällä, tulee liikennehaittojen ehkäisemiseksi laatia riittävän hyvät liikennejärjestelysuunnitelmat yhteistyössä tiemestarin kanssa. ESTEETTÖMYYS Erityisesti on huolehdittava joukkoliikenteen, jalankulun ja pyöräilyn turvallisista, esteettömistä ja sujuvista yhteyksistä. Jalankulkijoita ei saa ohjata ohittamaan työmaata ajoradan kautta liikenteen seassa vaan heille tulee järjestää muusta liikenteestä erotettu kulkureitti. Myös liikkumisesteisten ja näkövammaisten on pystyttävä käyttämään jalankulkuväyliä turvallisesti. Nojaamisen kestävä kaide tarvitaan aina kun tasoero on yli 0,5 m. Liikennejärjestelyiden on toimittava myös pimeällä ja eri keliolosuhteissa. VASTUU LIIKENNEJÄRJESTELYISTÄ Työn aikana on noudatettava kaivu- ja/tai sijoitusluvassa hyväksyttyä liikennejärjestelysuunnitelmaa. Vastuu tilapäisen liikennejärjestelyn toteuttamisesta ja ylläpidosta kuuluu luvansaajalle huolimatta siitä kuka liikennejärjestelyn käytännössä toteuttaa. Urakoitsijan tulee nimetä vastuuhenkilö (kirjataan kaivuilmoitukseen lisätiedoksi), jonka tulee olla perehtynyt liikenteenohjaus- ja varoituslaitteiden käyttöön. Vastuuhenkilön tulee valvoa rakennustyön liikennejärjestelyjä ja huolehtia siitä, että järjestelyt ovat joka hetki ajan tasalla ja että ne palautetaan ennalleen työn päätyttyä. Hänen tehtävänään on myös vastata liikennemerkkien ja liikenteenohjauslaitteiden kunnosta työajan ulkopuolella (esim. viikonloppuisin). Urakoitsija on velvollinen kustannuksellaan rakennusaikaisen liikenteen turvaamiseksi järjestämään tarpeelliset ohikulkutiet, varoitusmerkit, puomit, aitaukset, valaistuksen ja muut tarpeelliset laitteet sekä mahdollisen vartioinnin. Käytettävien liikenteenohjauslaitteiden tulee olla Tiehallinnon hyväksymiä. Liikenteenohjauslaitteissa tulee olla merkintä omistajasta. Kaivutöitä ja muita liikenteelle haittaa aiheuttavia töitä pitää välttää pääväylillä ruuhka- aikoina klo ja klo Kaivutöitä suoritettaessa on hälytysajoneuvoille turvattava vapaa kulku koko ajan. Lisätietoja antavat tarvittaessa liikenneinsinööri ja tiemestari. Mikäli kadulta joudutaan katkaisemaan liikenne ennalta arvaamattomasti, on siitä ilmoitettava viranomaiselle välittömästi. Mikäli työmaan tekemillä liikennejärjestelyillä tai laiminlyönneillä aiheutetaan vaaraa yleiselle turvallisuudelle, voidaan työmaa keskeyttää tai tuoda tarvittavat opasteet työmaalle urakoitsijan kustannuksella. LIIKENNEMERKIT, KAITEET, AJORATAMERKINNÄT, JNE. Voimassa olevien liikennemerkkien ja muiden liikenteenohjauslaitteiden havaittavuutta ei saa estää, eikä niitä saa väliaikaisestikaan poistaa ilman tiemestarin lupaa. Tarvittaessa merkit ja em. laitteet siirretään tiemestarin määrittelemään havaittavaan paikkaan. Ennen työtä on pysyvät liikennemerkit dokumentoitava, kuvattava tai muutoin kirjattava muistiin. Mikäli liikennemerkkejä tai liikenteenohjauslaitteita vaurioituu kaivutyön aikana, uusii Hyvinkään kaupunki vaurioituneet liikennemerkit luvan saajan kustannuksella. Ajoratamerkinnät on tehtävä Tiehallinnon ohjeen Tiemerkinnät TIEH mukaisesti. Vaurioituneet tai muutetut tiemerkinnät on korjattava mahdollisimman pian työn päätyttyä, viimeistään kuuden viikon aikana. Lisätietoa saa tiemestarilta tai kaupungin liikenneinsinööriltä. 8

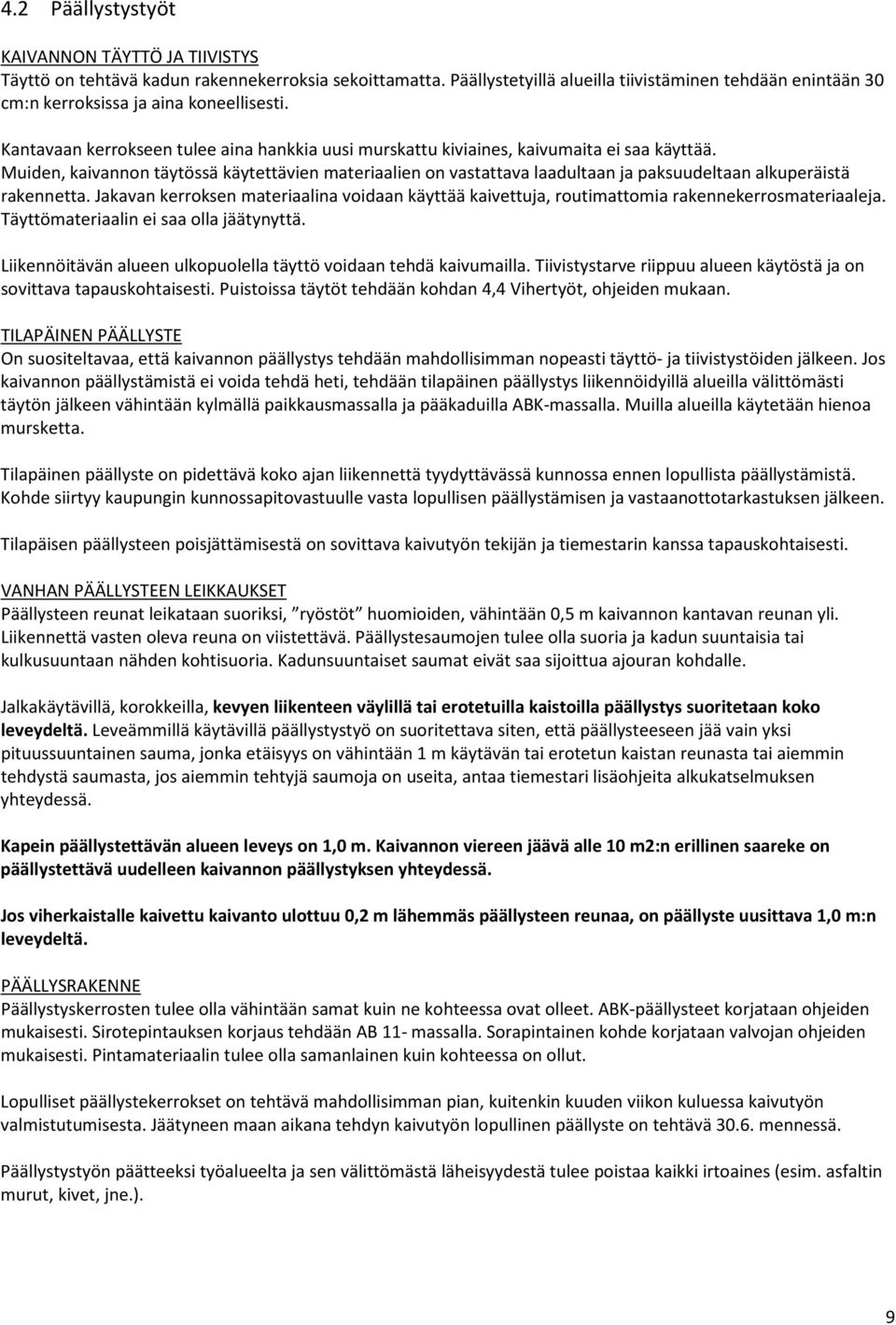

9 4.2 Päällystystyöt KAIVANNON TÄYTTÖ JA TIIVISTYS Täyttö on tehtävä kadun rakennekerroksia sekoittamatta. Päällystetyillä alueilla tiivistäminen tehdään enintään 30 cm:n kerroksissa ja aina koneellisesti. Kantavaan kerrokseen tulee aina hankkia uusi murskattu kiviaines, kaivumaita ei saa käyttää. Muiden, kaivannon täytössä käytettävien materiaalien on vastattava laadultaan ja paksuudeltaan alkuperäistä rakennetta. Jakavan kerroksen materiaalina voidaan käyttää kaivettuja, routimattomia rakennekerrosmateriaaleja. Täyttömateriaalin ei saa olla jäätynyttä. Liikennöitävän alueen ulkopuolella täyttö voidaan tehdä kaivumailla. Tiivistystarve riippuu alueen käytöstä ja on sovittava tapauskohtaisesti. Puistoissa täytöt tehdään kohdan 4,4 Vihertyöt, ohjeiden mukaan. TILAPÄINEN PÄÄLLYSTE On suositeltavaa, että kaivannon päällystys tehdään mahdollisimman nopeasti täyttö- ja tiivistystöiden jälkeen. Jos kaivannon päällystämistä ei voida tehdä heti, tehdään tilapäinen päällystys liikennöidyillä alueilla välittömästi täytön jälkeen vähintään kylmällä paikkausmassalla ja pääkaduilla ABK-massalla. Muilla alueilla käytetään hienoa mursketta. Tilapäinen päällyste on pidettävä koko ajan liikennettä tyydyttävässä kunnossa ennen lopullista päällystämistä. Kohde siirtyy kaupungin kunnossapitovastuulle vasta lopullisen päällystämisen ja vastaanottotarkastuksen jälkeen. Tilapäisen päällysteen poisjättämisestä on sovittava kaivutyön tekijän ja tiemestarin kanssa tapauskohtaisesti. VANHAN PÄÄLLYSTEEN LEIKKAUKSET Päällysteen reunat leikataan suoriksi, ryöstöt huomioiden, vähintään 0,5 m kaivannon kantavan reunan yli. Liikennettä vasten oleva reuna on viistettävä. Päällystesaumojen tulee olla suoria ja kadun suuntaisia tai kulkusuuntaan nähden kohtisuoria. Kadunsuuntaiset saumat eivät saa sijoittua ajouran kohdalle. Jalkakäytävillä, korokkeilla, kevyen liikenteen väylillä tai erotetuilla kaistoilla päällystys suoritetaan koko leveydeltä. Leveämmillä käytävillä päällystystyö on suoritettava siten, että päällysteeseen jää vain yksi pituussuuntainen sauma, jonka etäisyys on vähintään 1 m käytävän tai erotetun kaistan reunasta tai aiemmin tehdystä saumasta, jos aiemmin tehtyjä saumoja on useita, antaa tiemestari lisäohjeita alkukatselmuksen yhteydessä. Kapein päällystettävän alueen leveys on 1,0 m. Kaivannon viereen jäävä alle 10 m2:n erillinen saareke on päällystettävä uudelleen kaivannon päällystyksen yhteydessä. Jos viherkaistalle kaivettu kaivanto ulottuu 0,2 m lähemmäs päällysteen reunaa, on päällyste uusittava 1,0 m:n leveydeltä. PÄÄLLYSRAKENNE Päällystyskerrosten tulee olla vähintään samat kuin ne kohteessa ovat olleet. ABK-päällysteet korjataan ohjeiden mukaisesti. Sirotepintauksen korjaus tehdään AB 11- massalla. Sorapintainen kohde korjataan valvojan ohjeiden mukaisesti. Pintamateriaalin tulee olla samanlainen kuin kohteessa on ollut. Lopulliset päällystekerrokset on tehtävä mahdollisimman pian, kuitenkin kuuden viikon kuluessa kaivutyön valmistutumisesta. Jäätyneen maan aikana tehdyn kaivutyön lopullinen päällyste on tehtävä mennessä. Päällystystyön päätteeksi työalueelta ja sen välittömästä läheisyydestä tulee poistaa kaikki irtoaines (esim. asfaltin murut, kivet, jne.). 9

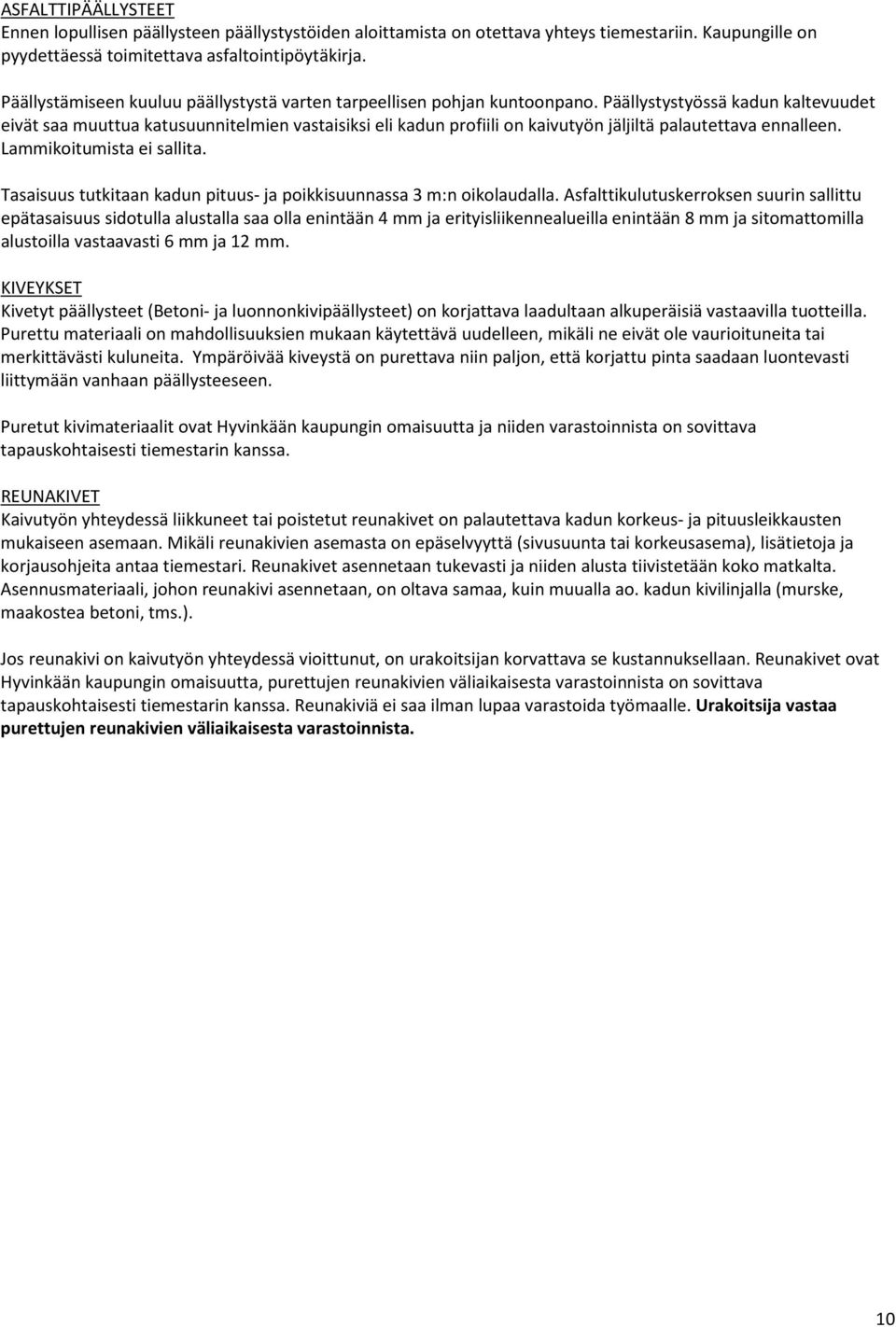

10 ASFALTTIPÄÄLLYSTEET Ennen lopullisen päällysteen päällystystöiden aloittamista on otettava yhteys tiemestariin. Kaupungille on pyydettäessä toimitettava asfaltointipöytäkirja. Päällystämiseen kuuluu päällystystä varten tarpeellisen pohjan kuntoonpano. Päällystystyössä kadun kaltevuudet eivät saa muuttua katusuunnitelmien vastaisiksi eli kadun profiili on kaivutyön jäljiltä palautettava ennalleen. Lammikoitumista ei sallita. Tasaisuus tutkitaan kadun pituus- ja poikkisuunnassa 3 m:n oikolaudalla. Asfalttikulutuskerroksen suurin sallittu epätasaisuus sidotulla alustalla saa olla enintään 4 mm ja erityisliikennealueilla enintään 8 mm ja sitomattomilla alustoilla vastaavasti 6 mm ja 12 mm. KIVEYKSET Kivetyt päällysteet (Betoni- ja luonnonkivipäällysteet) on korjattava laadultaan alkuperäisiä vastaavilla tuotteilla. Purettu materiaali on mahdollisuuksien mukaan käytettävä uudelleen, mikäli ne eivät ole vaurioituneita tai merkittävästi kuluneita. Ympäröivää kiveystä on purettava niin paljon, että korjattu pinta saadaan luontevasti liittymään vanhaan päällysteeseen. Puretut kivimateriaalit ovat Hyvinkään kaupungin omaisuutta ja niiden varastoinnista on sovittava tapauskohtaisesti tiemestarin kanssa. REUNAKIVET Kaivutyön yhteydessä liikkuneet tai poistetut reunakivet on palautettava kadun korkeus- ja pituusleikkausten mukaiseen asemaan. Mikäli reunakivien asemasta on epäselvyyttä (sivusuunta tai korkeusasema), lisätietoja ja korjausohjeita antaa tiemestari. Reunakivet asennetaan tukevasti ja niiden alusta tiivistetään koko matkalta. Asennusmateriaali, johon reunakivi asennetaan, on oltava samaa, kuin muualla ao. kadun kivilinjalla (murske, maakostea betoni, tms.). Jos reunakivi on kaivutyön yhteydessä vioittunut, on urakoitsijan korvattava se kustannuksellaan. Reunakivet ovat Hyvinkään kaupungin omaisuutta, purettujen reunakivien väliaikaisesta varastoinnista on sovittava tapauskohtaisesti tiemestarin kanssa. Reunakiviä ei saa ilman lupaa varastoida työmaalle. Urakoitsija vastaa purettujen reunakivien väliaikaisesta varastoinnista. 10

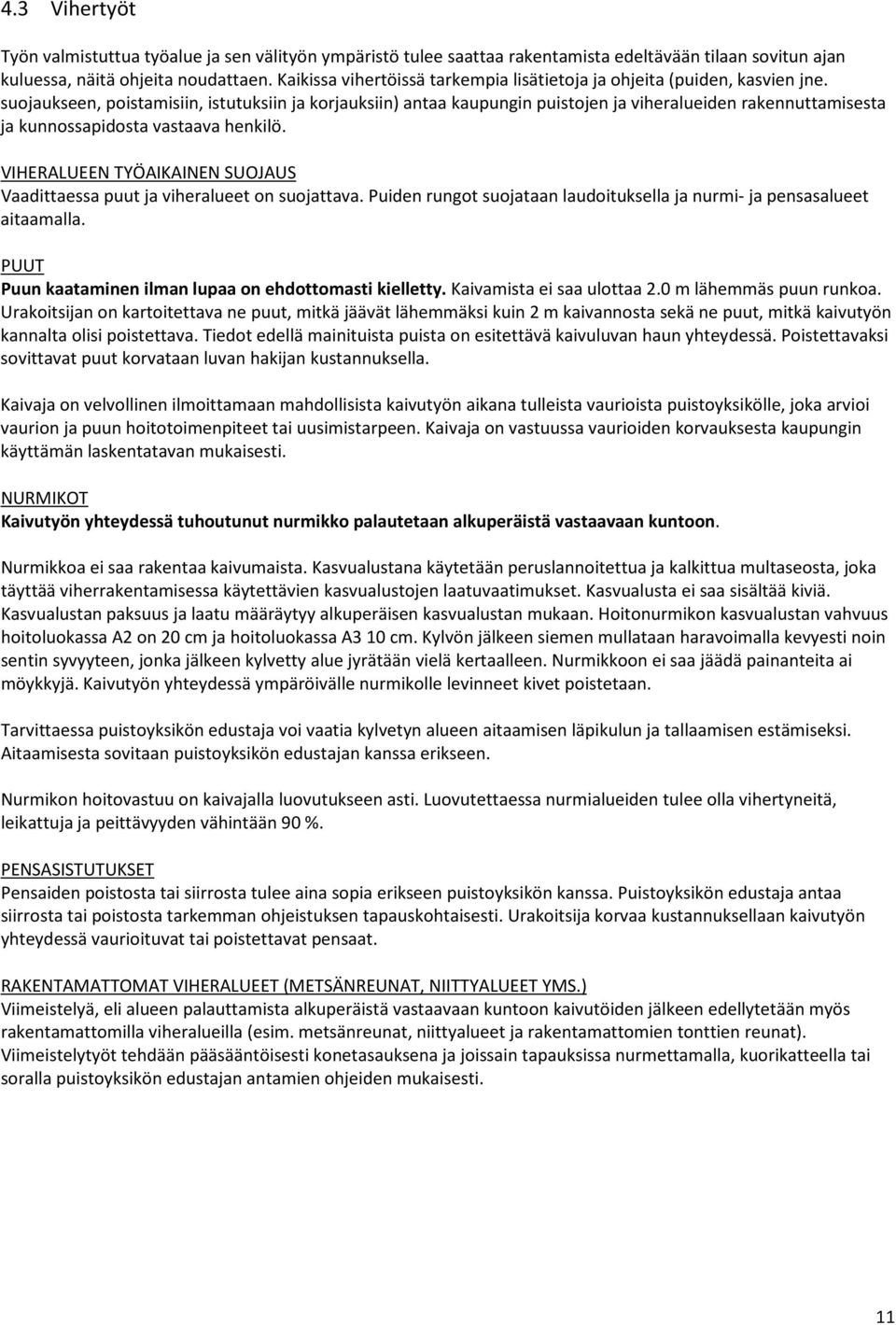

11 4.3 Vihertyöt Työn valmistuttua työalue ja sen välityön ympäristö tulee saattaa rakentamista edeltävään tilaan sovitun ajan kuluessa, näitä ohjeita noudattaen. Kaikissa vihertöissä tarkempia lisätietoja ja ohjeita (puiden, kasvien jne. suojaukseen, poistamisiin, istutuksiin ja korjauksiin) antaa kaupungin puistojen ja viheralueiden rakennuttamisesta ja kunnossapidosta vastaava henkilö. VIHERALUEEN TYÖAIKAINEN SUOJAUS Vaadittaessa puut ja viheralueet on suojattava. Puiden rungot suojataan laudoituksella ja nurmi- ja pensasalueet aitaamalla. PUUT Puun kaataminen ilman lupaa on ehdottomasti kielletty. Kaivamista ei saa ulottaa 2.0 m lähemmäs puun runkoa. Urakoitsijan on kartoitettava ne puut, mitkä jäävät lähemmäksi kuin 2 m kaivannosta sekä ne puut, mitkä kaivutyön kannalta olisi poistettava. Tiedot edellä mainituista puista on esitettävä kaivuluvan haun yhteydessä. Poistettavaksi sovittavat puut korvataan luvan hakijan kustannuksella. Kaivaja on velvollinen ilmoittamaan mahdollisista kaivutyön aikana tulleista vaurioista puistoyksikölle, joka arvioi vaurion ja puun hoitotoimenpiteet tai uusimistarpeen. Kaivaja on vastuussa vaurioiden korvauksesta kaupungin käyttämän laskentatavan mukaisesti. NURMIKOT Kaivutyön yhteydessä tuhoutunut nurmikko palautetaan alkuperäistä vastaavaan kuntoon. Nurmikkoa ei saa rakentaa kaivumaista. Kasvualustana käytetään peruslannoitettua ja kalkittua multaseosta, joka täyttää viherrakentamisessa käytettävien kasvualustojen laatuvaatimukset. Kasvualusta ei saa sisältää kiviä. Kasvualustan paksuus ja laatu määräytyy alkuperäisen kasvualustan mukaan. Hoitonurmikon kasvualustan vahvuus hoitoluokassa A2 on 20 cm ja hoitoluokassa A3 10 cm. Kylvön jälkeen siemen mullataan haravoimalla kevyesti noin sentin syvyyteen, jonka jälkeen kylvetty alue jyrätään vielä kertaalleen. Nurmikkoon ei saa jäädä painanteita ai möykkyjä. Kaivutyön yhteydessä ympäröivälle nurmikolle levinneet kivet poistetaan. Tarvittaessa puistoyksikön edustaja voi vaatia kylvetyn alueen aitaamisen läpikulun ja tallaamisen estämiseksi. Aitaamisesta sovitaan puistoyksikön edustajan kanssa erikseen. Nurmikon hoitovastuu on kaivajalla luovutukseen asti. Luovutettaessa nurmialueiden tulee olla vihertyneitä, leikattuja ja peittävyyden vähintään 90 %. PENSASISTUTUKSET Pensaiden poistosta tai siirrosta tulee aina sopia erikseen puistoyksikön kanssa. Puistoyksikön edustaja antaa siirrosta tai poistosta tarkemman ohjeistuksen tapauskohtaisesti. Urakoitsija korvaa kustannuksellaan kaivutyön yhteydessä vaurioituvat tai poistettavat pensaat. RAKENTAMATTOMAT VIHERALUEET (METSÄNREUNAT, NIITTYALUEET YMS.) Viimeistelyä, eli alueen palauttamista alkuperäistä vastaavaan kuntoon kaivutöiden jälkeen edellytetään myös rakentamattomilla viheralueilla (esim. metsänreunat, niittyalueet ja rakentamattomien tonttien reunat). Viimeistelytyöt tehdään pääsääntöisesti konetasauksena ja joissain tapauksissa nurmettamalla, kuorikatteella tai soralla puistoyksikön edustajan antamien ohjeiden mukaisesti. 11

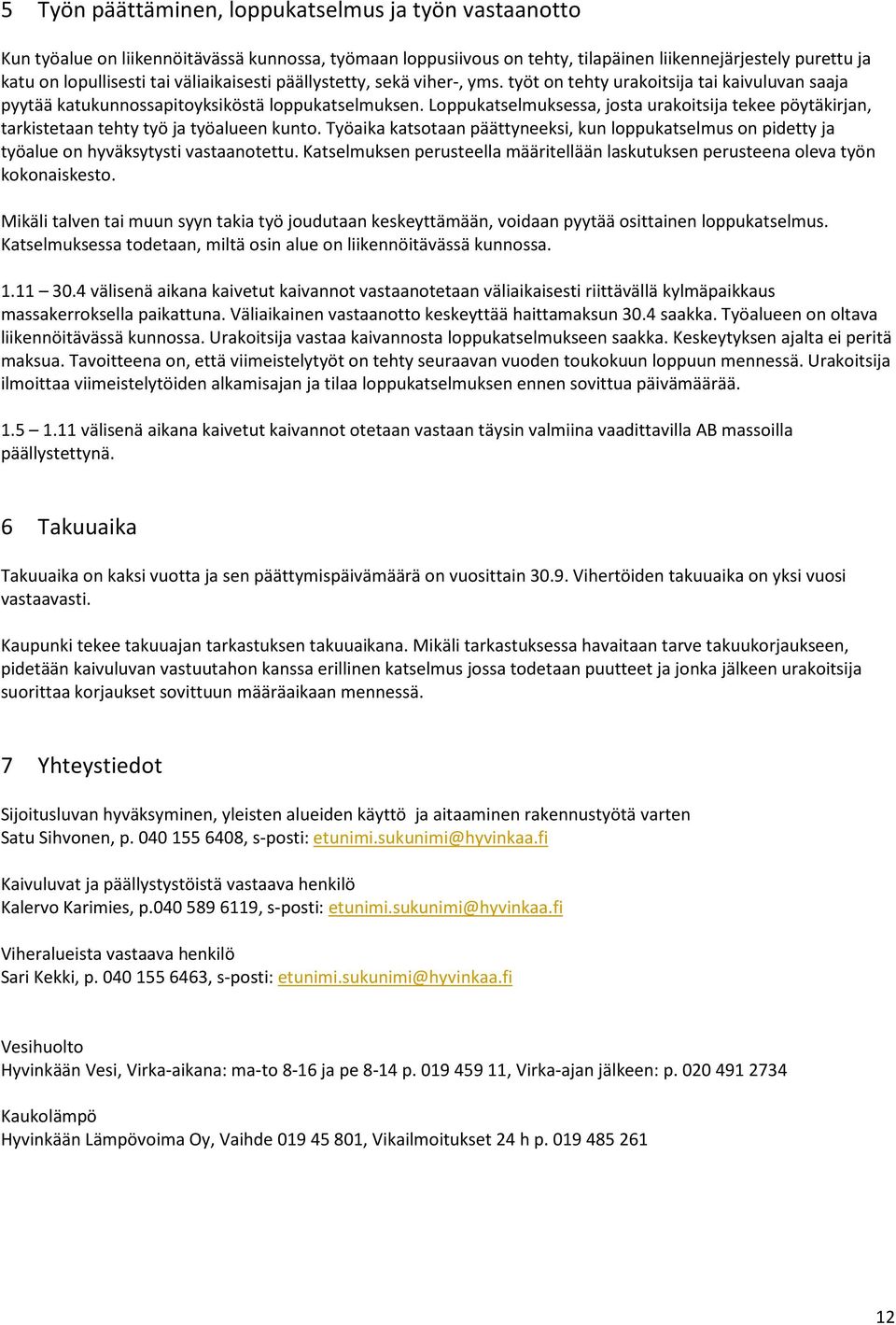

12 5 Työn päättäminen, loppukatselmus ja työn vastaanotto Kun työalue on liikennöitävässä kunnossa, työmaan loppusiivous on tehty, tilapäinen liikennejärjestely purettu ja katu on lopullisesti tai väliaikaisesti päällystetty, sekä viher-, yms. työt on tehty urakoitsija tai kaivuluvan saaja pyytää katukunnossapitoyksiköstä loppukatselmuksen. Loppukatselmuksessa, josta urakoitsija tekee pöytäkirjan, tarkistetaan tehty työ ja työalueen kunto. Työaika katsotaan päättyneeksi, kun loppukatselmus on pidetty ja työalue on hyväksytysti vastaanotettu. Katselmuksen perusteella määritellään laskutuksen perusteena oleva työn kokonaiskesto. Mikäli talven tai muun syyn takia työ joudutaan keskeyttämään, voidaan pyytää osittainen loppukatselmus. Katselmuksessa todetaan, miltä osin alue on liikennöitävässä kunnossa välisenä aikana kaivetut kaivannot vastaanotetaan väliaikaisesti riittävällä kylmäpaikkaus massakerroksella paikattuna. Väliaikainen vastaanotto keskeyttää haittamaksun 30.4 saakka. Työalueen on oltava liikennöitävässä kunnossa. Urakoitsija vastaa kaivannosta loppukatselmukseen saakka. Keskeytyksen ajalta ei peritä maksua. Tavoitteena on, että viimeistelytyöt on tehty seuraavan vuoden toukokuun loppuun mennessä. Urakoitsija ilmoittaa viimeistelytöiden alkamisajan ja tilaa loppukatselmuksen ennen sovittua päivämäärää välisenä aikana kaivetut kaivannot otetaan vastaan täysin valmiina vaadittavilla AB massoilla päällystettynä. 6 Takuuaika Takuuaika on kaksi vuotta ja sen päättymispäivämäärä on vuosittain Vihertöiden takuuaika on yksi vuosi vastaavasti. Kaupunki tekee takuuajan tarkastuksen takuuaikana. Mikäli tarkastuksessa havaitaan tarve takuukorjaukseen, pidetään kaivuluvan vastuutahon kanssa erillinen katselmus jossa todetaan puutteet ja jonka jälkeen urakoitsija suorittaa korjaukset sovittuun määräaikaan mennessä. 7 Yhteystiedot Sijoitusluvan hyväksyminen, yleisten alueiden käyttö ja aitaaminen rakennustyötä varten Satu Sihvonen, p , s-posti: etunimi.sukunimi@hyvinkaa.fi Kaivuluvat ja päällystystöistä vastaava henkilö Kalervo Karimies, p , s-posti: etunimi.sukunimi@hyvinkaa.fi Viheralueista vastaava henkilö Sari Kekki, p , s-posti: etunimi.sukunimi@hyvinkaa.fi Vesihuolto Hyvinkään Vesi, Virka-aikana: ma-to 8-16 ja pe 8-14 p , Virka-ajan jälkeen: p Kaukolämpö Hyvinkään Lämpövoima Oy, Vaihde , Vikailmoitukset 24 h p

13 LIITTEET Kuvat 1 ja 2: Jukolankatu väliltä, kesä -12, Väärin asennettu putki, liian lähellä kadun pintaa. Kuva 3: Kauppalankatu, Aseman Koulu, syksy -12, Kuva 4: Hämeenkatu, Oskarinaukio, kesä -12, Kaivumassojen varastointi viheralueilla kielletty. Väärin varastoidut tavarat. 13
