1 Fi AUDIOJÄRJESTELMÄ KÄYTTÖOHJE Julkaisija: Yamaha Kaikki oikeudet pidätetään. Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin tuotetietoihin. Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista. G

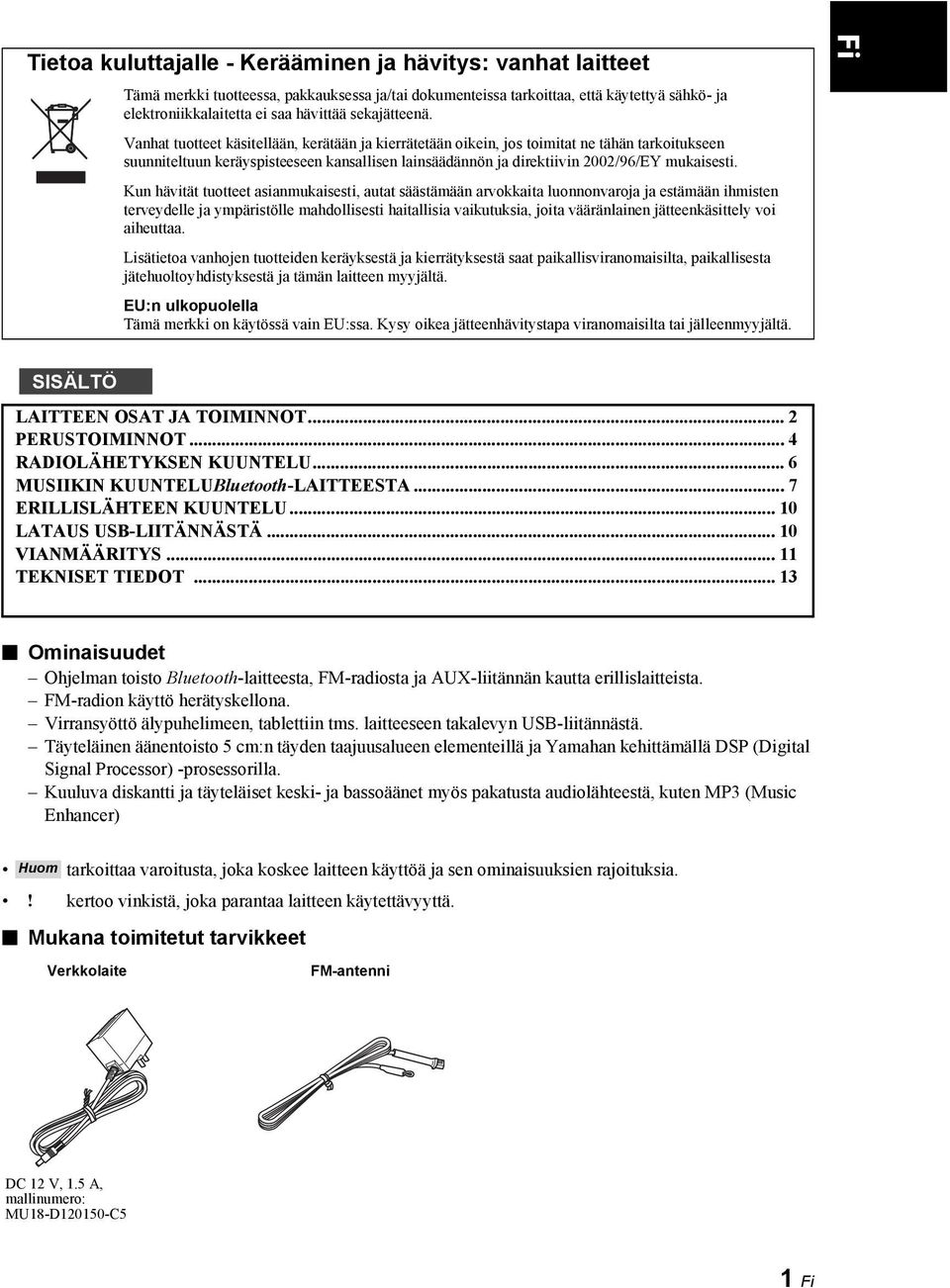

2 VALMISTELU Tietoa kuluttajalle - Kerääminen ja hävitys: vanhat laitteet Tämä merkki tuotteessa, pakkauksessa ja/tai dokumenteissa tarkoittaa, että käytettyä sähkö- ja elektroniikkalaitetta ei saa hävittää sekajätteenä. Vanhat tuotteet käsitellään, kerätään ja kierrätetään oikein, jos toimitat ne tähän tarkoitukseen suunniteltuun keräyspisteeseen kansallisen lainsäädännön ja direktiivin 2002/96/EY mukaisesti. Kun hävität tuotteet asianmukaisesti, autat säästämään arvokkaita luonnonvaroja ja estämään ihmisten terveydelle ja ympäristölle mahdollisesti haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Lisätietoa vanhojen tuotteiden keräyksestä ja kierrätyksestä saat paikallisviranomaisilta, paikallisesta jätehuoltoyhdistyksestä ja tämän laitteen myyjältä. EU:n ulkopuolella Tämä merkki on käytössä vain EU:ssa. Kysy oikea jätteenhävitystapa viranomaisilta tai jälleenmyyjältä. Fi SISÄLTÖ LAITTEEN OSAT JA TOIMINNOT... 2 PERUSTOIMINNOT... 4 RADIOLÄHETYKSEN KUUNTELU... 6 MUSIIKIN KUUNTELUBluetooth-LAITTEESTA... 7 ERILLISLÄHTEEN KUUNTELU LATAUS USB-LIITÄNNÄSTÄ VIANMÄÄRITYS TEKNISET TIEDOT Ominaisuudet Ohjelman toisto Bluetooth-laitteesta, FM-radiosta ja AUX-liitännän kautta erillislaitteista. FM-radion käyttö herätyskellona. Virransyöttö älypuhelimeen, tablettiin tms. laitteeseen takalevyn USB-liitännästä. Täyteläinen äänentoisto 5 cm:n täyden taajuusalueen elementeillä ja Yamahan kehittämällä DSP (Digital Signal Processor) -prosessorilla. Kuuluva diskantti ja täyteläiset keski- ja bassoäänet myös pakatusta audiolähteestä, kuten MP3 (Music Enhancer) Huom tarkoittaa varoitusta, joka koskee laitteen käyttöä ja sen ominaisuuksien rajoituksia.! kertoo vinkistä, joka parantaa laitteen käytettävyyttä. Mukana toimitetut tarvikkeet Verkkolaite FM-antenni DC 12 V, 1.5 A, mallinumero: MU18-D C5 1 Fi

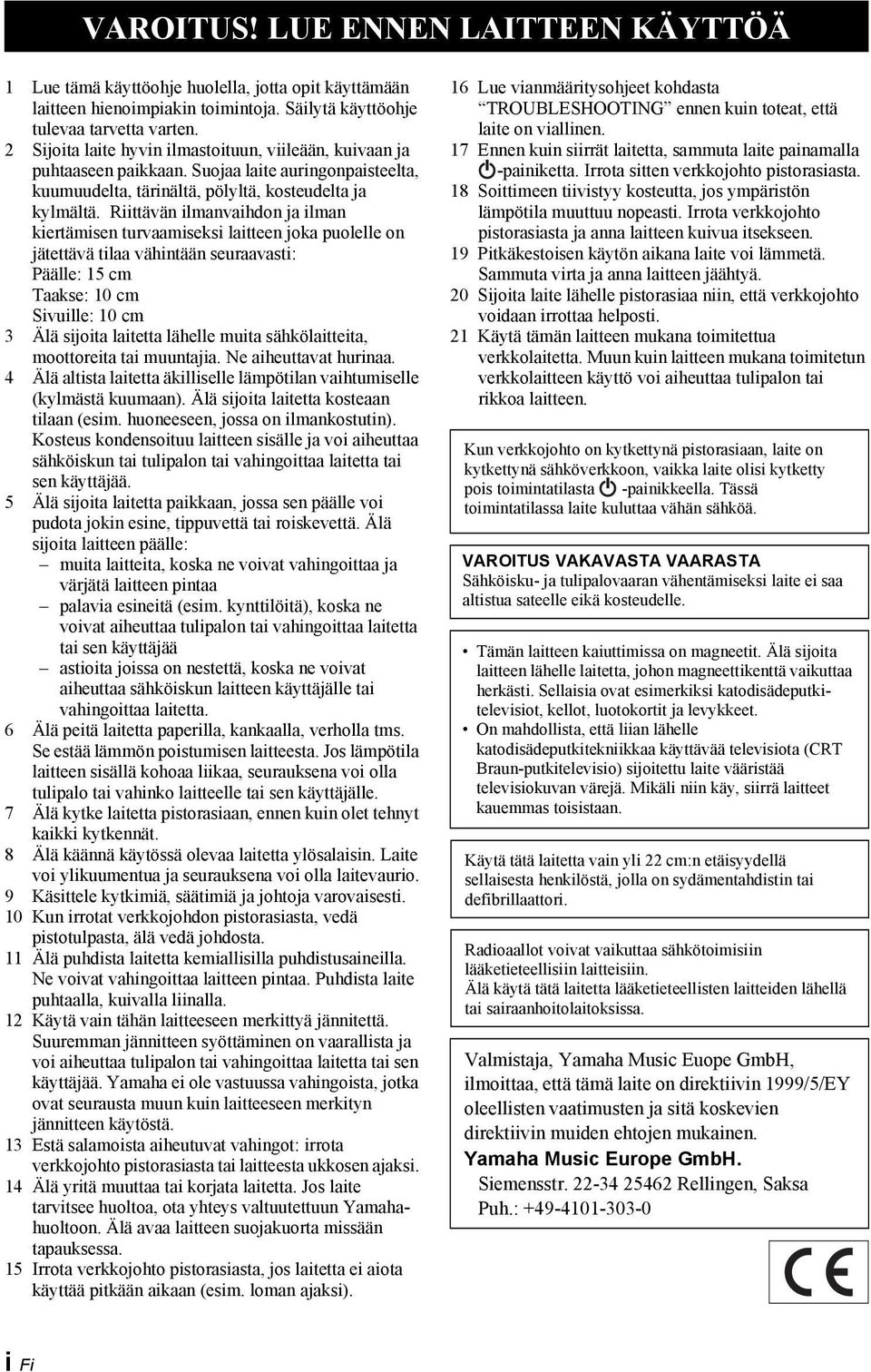

3 VAROITUS! LUE ENNEN LAITTEEN KÄYTTÖÄ 1 Lue tämä käyttöohje huolella, jotta opit käyttämään laitteen hienoimpiakin toimintoja. Säilytä käyttöohje tulevaa tarvetta varten. 2 Sijoita laite hyvin ilmastoituun, viileään, kuivaan ja puhtaaseen paikkaan. Suojaa laite auringonpaisteelta, kuumuudelta, tärinältä, pölyltä, kosteudelta ja kylmältä. Riittävän ilmanvaihdon ja ilman kiertämisen turvaamiseksi laitteen joka puolelle on jätettävä tilaa vähintään seuraavasti: Päälle: 15 cm Taakse: 10 cm Sivuille: 10 cm 3 Älä sijoita laitetta lähelle muita sähkölaitteita, moottoreita tai muuntajia. Ne aiheuttavat hurinaa. 4 Älä altista laitetta äkilliselle lämpötilan vaihtumiselle (kylmästä kuumaan). Älä sijoita laitetta kosteaan tilaan (esim. huoneeseen, jossa on ilmankostutin). Kosteus kondensoituu laitteen sisälle ja voi aiheuttaa sähköiskun tai tulipalon tai vahingoittaa laitetta tai sen käyttäjää. 5 Älä sijoita laitetta paikkaan, jossa sen päälle voi pudota jokin esine, tippuvettä tai roiskevettä. Älä sijoita laitteen päälle: muita laitteita, koska ne voivat vahingoittaa ja värjätä laitteen pintaa palavia esineitä (esim. kynttilöitä), koska ne voivat aiheuttaa tulipalon tai vahingoittaa laitetta tai sen käyttäjää astioita joissa on nestettä, koska ne voivat aiheuttaa sähköiskun laitteen käyttäjälle tai vahingoittaa laitetta. 6 Älä peitä laitetta paperilla, kankaalla, verholla tms. Se estää lämmön poistumisen laitteesta. Jos lämpötila laitteen sisällä kohoaa liikaa, seurauksena voi olla tulipalo tai vahinko laitteelle tai sen käyttäjälle. 7 Älä kytke laitetta pistorasiaan, ennen kuin olet tehnyt kaikki kytkennät. 8 Älä käännä käytössä olevaa laitetta ylösalaisin. Laite voi ylikuumentua ja seurauksena voi olla laitevaurio. 9 Käsittele kytkimiä, säätimiä ja johtoja varovaisesti. 10 Kun irrotat verkkojohdon pistorasiasta, vedä pistotulpasta, älä vedä johdosta. 11 Älä puhdista laitetta kemiallisilla puhdistusaineilla. Ne voivat vahingoittaa laitteen pintaa. Puhdista laite puhtaalla, kuivalla liinalla. 12 Käytä vain tähän laitteeseen merkittyä jännitettä. Suuremman jännitteen syöttäminen on vaarallista ja voi aiheuttaa tulipalon tai vahingoittaa laitetta tai sen käyttäjää. Yamaha ei ole vastuussa vahingoista, jotka ovat seurausta muun kuin laitteeseen merkityn jännitteen käytöstä. 13 Estä salamoista aiheutuvat vahingot: irrota verkkojohto pistorasiasta tai laitteesta ukkosen ajaksi. 14 Älä yritä muuttaa tai korjata laitetta. Jos laite tarvitsee huoltoa, ota yhteys valtuutettuun Yamahahuoltoon. Älä avaa laitteen suojakuorta missään tapauksessa. 15 Irrota verkkojohto pistorasiasta, jos laitetta ei aiota käyttää pitkään aikaan (esim. loman ajaksi). 16 Lue vianmääritysohjeet kohdasta TROUBLESHOOTING ennen kuin toteat, että laite on viallinen. 17 Ennen kuin siirrät laitetta, sammuta laite painamalla -painiketta. Irrota sitten verkkojohto pistorasiasta. 18 Soittimeen tiivistyy kosteutta, jos ympäristön lämpötila muuttuu nopeasti. Irrota verkkojohto pistorasiasta ja anna laitteen kuivua itsekseen. 19 Pitkäkestoisen käytön aikana laite voi lämmetä. Sammuta virta ja anna laitteen jäähtyä. 20 Sijoita laite lähelle pistorasiaa niin, että verkkojohto voidaan irrottaa helposti. 21 Käytä tämän laitteen mukana toimitettua verkkolaitetta. Muun kuin laitteen mukana toimitetun verkkolaitteen käyttö voi aiheuttaa tulipalon tai rikkoa laitteen. Kun verkkojohto on kytkettynä pistorasiaan, laite on kytkettynä sähköverkkoon, vaikka laite olisi kytketty pois toimintatilasta -painikkeella. Tässä toimintatilassa laite kuluttaa vähän sähköä. VAROITUS VAKAVASTA VAARASTA Sähköisku- ja tulipalovaaran vähentämiseksi laite ei saa altistua sateelle eikä kosteudelle. Tämän laitteen kaiuttimissa on magneetit. Älä sijoita laitteen lähelle laitetta, johon magneettikenttä vaikuttaa herkästi. Sellaisia ovat esimerkiksi katodisädeputkitelevisiot, kellot, luotokortit ja levykkeet. On mahdollista, että liian lähelle katodisädeputkitekniikkaa käyttävää televisiota (CRT Braun-putkitelevisio) sijoitettu laite vääristää televisiokuvan värejä. Mikäli niin käy, siirrä laitteet kauemmas toisistaan. Käytä tätä laitetta vain yli 22 cm:n etäisyydellä sellaisesta henkilöstä, jolla on sydämentahdistin tai defibrillaattori. Radioaallot voivat vaikuttaa sähkötoimisiin lääketieteellisiin laitteisiin. Älä käytä tätä laitetta lääketieteellisten laitteiden lähellä tai sairaanhoitolaitoksissa. Valmistaja, Yamaha Music Euope GmbH, ilmoittaa, että tämä laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen. Yamaha Music Europe GmbH. Siemensstr Rellingen, Saksa Puh.: i Fi

4 ii Fi

5 LAITTEEN RAKENNE JA TOIMINNOT Kansilevy 1 VOLUME Äänenvoimakkuuden säätö. Äänenvoimakkuutta säädettäessä äänenvoimakkuustaso näkyy näytössä vähän aikaa. 9 Ritilä ( sivu 3) 2 CLOCK Kellonajan asetus ( sivu 4). 3 ALARM Hälytyksen asetus ( sivu 4). 4 TUNING Ajan tai radiotaajuuden säätö ( sivu 4, 6). 5 PRESET Enintään viiden suosikkiradioaseman (FM) tallennus ( sivu 6). 6 SOURCE (PAIRING) Ohjelmalähteen valinta: (Bluetooth), AUX tai RADIO. 7 Näyttö 8 Merkkivalot (hälytys): syttyy, kun hälytystoiminto on käytössä ( sivu 4). RADIO: syttyy, kun radio on valittu ohjelmalähteeksi ( sivu 6). AUX: syttyy, kun ohjelmalähteenä on AUX ( sivu 10). (Bluetooth): syttyy, kun ohjelmalähteenä on ( ) Bluetooth tai kun Bluetooth-pariliitosta tai - yhteyttä muodostetaan. ( sivu 7, 9).! Himmennin Säädä näytön ja merkkivalojen kirkkautta painamalla toistuvasti CLOCK-painiketta. 3 (kirkkain) 2 1 (himmein) 10 Kytkee järjestelmän toiminta- tai valmiustilaan. Eco Standby -tila Tämä tila saattaa vähentää virrankulutusta. Kytke järjestelmä virransäästötilaan painamalla yli kolmen sekunnin ajan - painiketta. Kaikki merkkivalot ja näyttö kytkeytyvät pois toiminnasta, Bluetoothin toiminta, audiotoisto ja painiketoiminnot (lukuun ottamatta -painiketta) kytkeytyvät pois toiminnasta. Kytke Eco Standby -tila pois käytöstä painamalla -painiketta. Hälytystoimintoa voi käyttää, vaikka laite olisi valmiustilassa tai Eco Standby -tilassa. Auto Standby ( sivu 5) Laitteessa on toiminto, joka aktivoi automaattisesti valmiustilan, jos liitetty laite ei lähetä audiosignaalia tai toistaa ääntä matalalla äänenvoimakkuudella tietyn aikaa (noin 20 minuuttia). 2 Fi

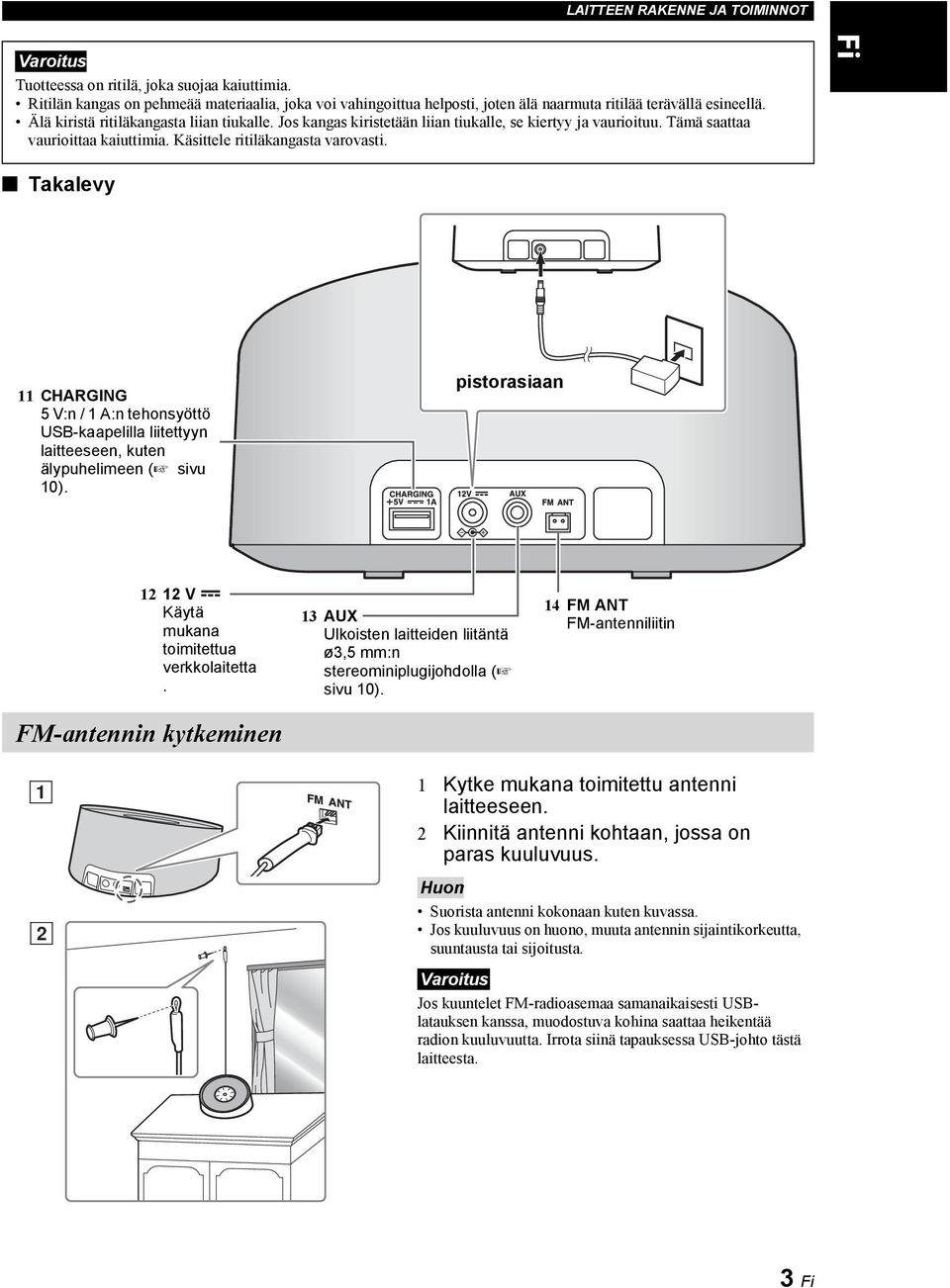

6 LAITTEEN RAKENNE JA TOIMINNOT Varoitus Tuotteessa on ritilä, joka suojaa kaiuttimia. Ritilän kangas on pehmeää materiaalia, joka voi vahingoittua helposti, joten älä naarmuta ritilää terävällä esineellä. Älä kiristä ritiläkangasta liian tiukalle. Jos kangas kiristetään liian tiukalle, se kiertyy ja vaurioituu. Tämä saattaa vaurioittaa kaiuttimia. Käsittele ritiläkangasta varovasti. Fi Takalevy 11 CHARGING 5 V:n / 1 A:n tehonsyöttö USB-kaapelilla liitettyyn laitteeseen, kuten älypuhelimeen ( sivu 10). pistorasiaan V Käytä mukana toimitettua verkkolaitetta. FM-antennin kytkeminen 13 AUX Ulkoisten laitteiden liitäntä ø3,5 mm:n stereominiplugijohdolla ( sivu 10). 14 FM ANT FM-antenniliitin A B 1 Kytke mukana toimitettu antenni laitteeseen. 2 Kiinnitä antenni kohtaan, jossa on paras kuuluvuus. Huom Suorista antenni kokonaan kuten kuvassa. Jos kuuluvuus on huono, muuta antennin sijaintikorkeutta, suuntausta tai sijoitusta. Varoitus Jos kuuntelet FM-radioasemaa samanaikaisesti USBlatauksen kanssa, muodostuva kohina saattaa heikentää radion kuuluvuutta. Irrota siinä tapauksessa USB-johto tästä laitteesta. 3 Fi

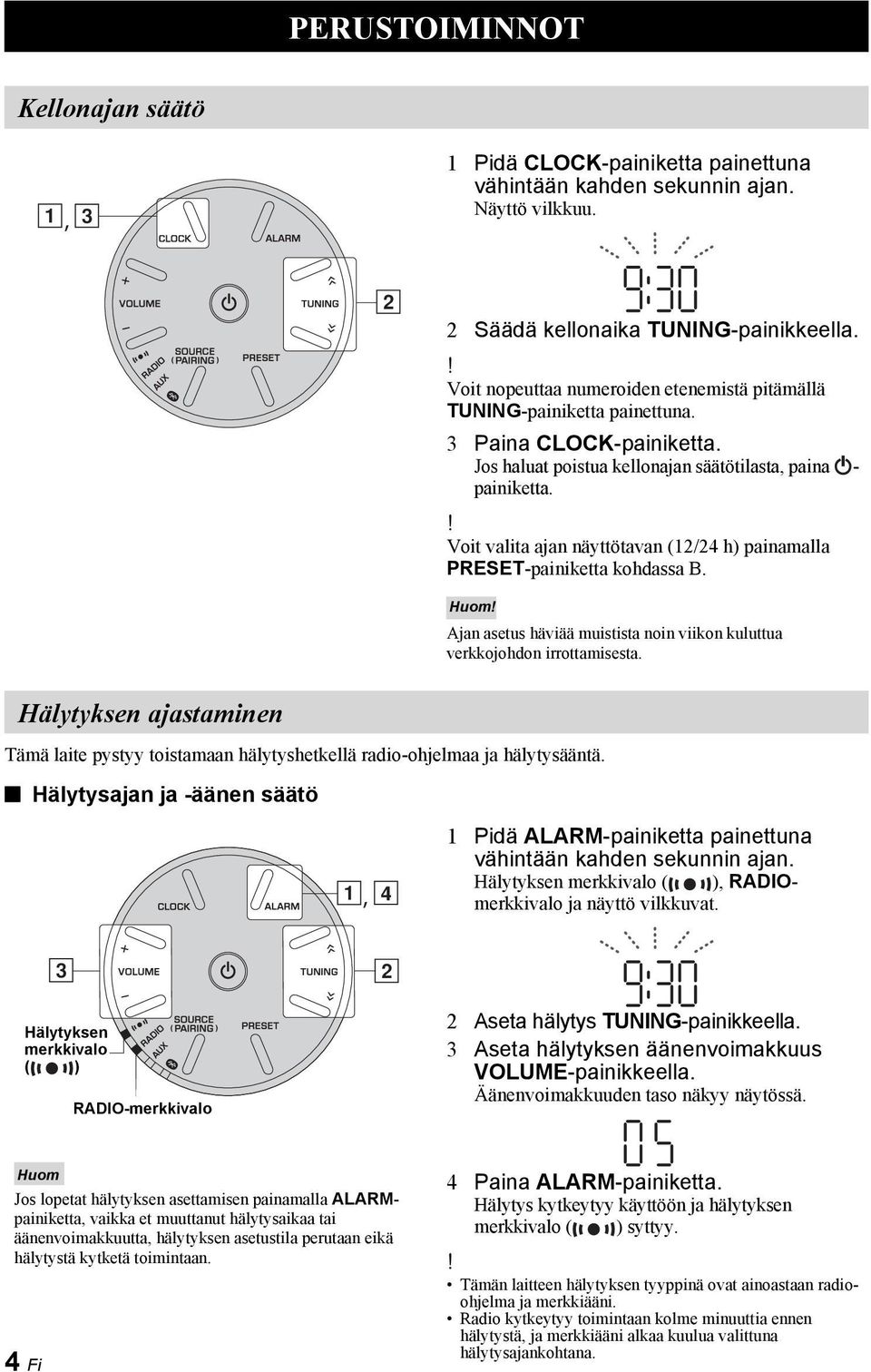

7 TOIMINNOT PERUSTOIMINNOT Kellonajan säätö A, C 1 Pidä CLOCK-painiketta painettuna vähintään kahden sekunnin ajan. Näyttö vilkkuu. B 2 Säädä kellonaika TUNING-painikkeella.! Voit nopeuttaa numeroiden etenemistä pitämällä TUNING-painiketta painettuna. 3 Paina CLOCK-painiketta. Jos haluat poistua kellonajan säätötilasta, paina - painiketta.! Voit valita ajan näyttötavan (12/24 h) painamalla PRESET-painiketta kohdassa B. Huom! Ajan asetus häviää muistista noin viikon kuluttua verkkojohdon irrottamisesta. Hälytyksen ajastaminen Tämä laite pystyy toistamaan hälytyshetkellä radio-ohjelmaa ja hälytysääntä. Hälytysajan ja -äänen säätö A, D 1 Pidä ALARM-painiketta painettuna vähintään kahden sekunnin ajan. Hälytyksen merkkivalo ( ), RADIOmerkkivalo ja näyttö vilkkuvat. C B Hälytyksen merkkivalo ( ) RADIO-merkkivalo 2 Aseta hälytys TUNING-painikkeella. 3 Aseta hälytyksen äänenvoimakkuus VOLUME-painikkeella. Äänenvoimakkuuden taso näkyy näytössä. Huom Jos lopetat hälytyksen asettamisen painamalla ALARMpainiketta, vaikka et muuttanut hälytysaikaa tai äänenvoimakkuutta, hälytyksen asetustila perutaan eikä hälytystä kytketä toimintaan. 4 Fi 4 Paina ALARM-painiketta. Hälytys kytkeytyy käyttöön ja hälytyksen merkkivalo ( ) syttyy.! Tämän laitteen hälytyksen tyyppinä ovat ainoastaan radioohjelma ja merkkiääni. Radio kytkeytyy toimintaan kolme minuuttia ennen hälytystä, ja merkkiääni alkaa kuulua valittuna hälytysajankohtana.

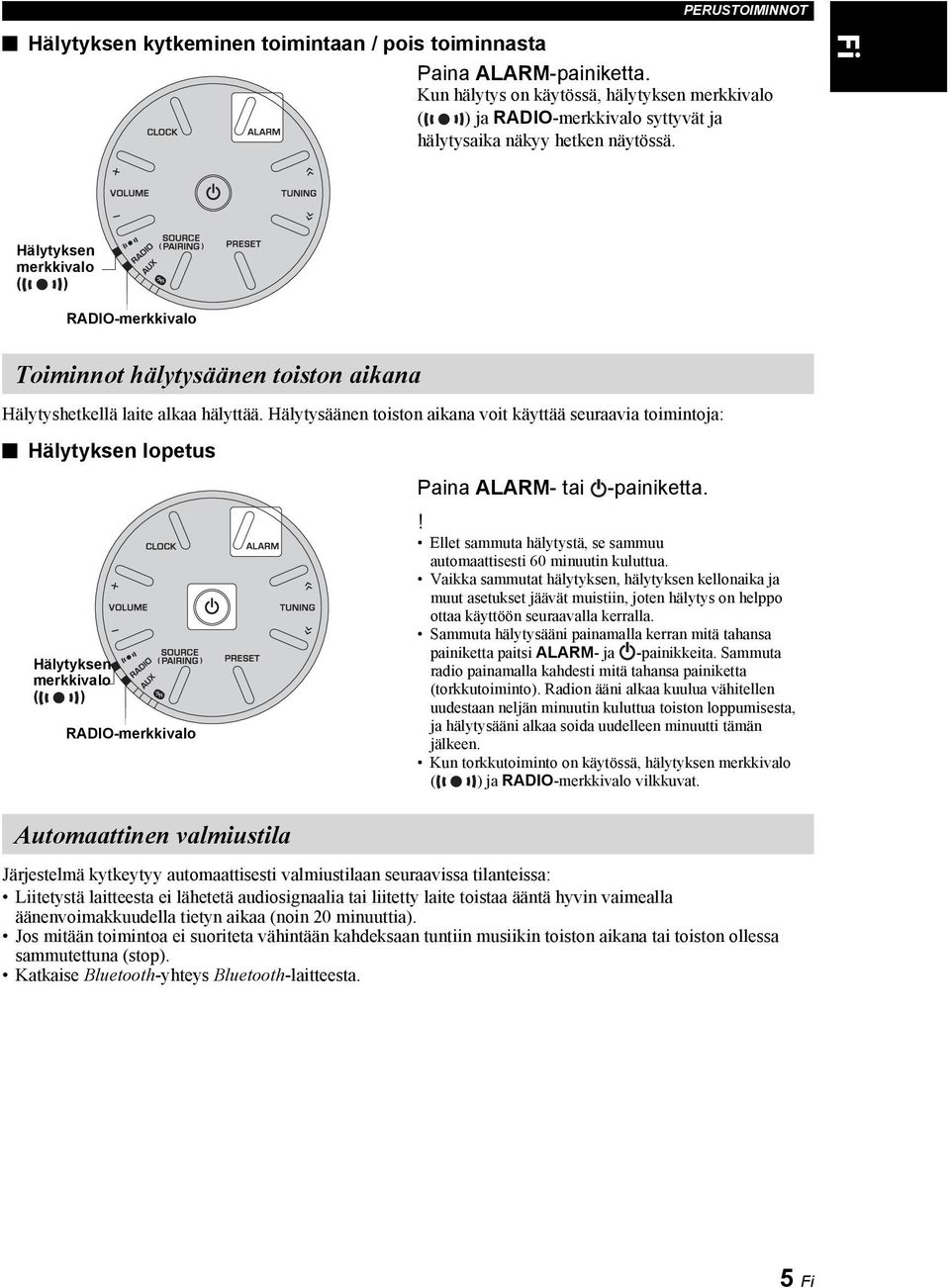

8 PERUSTOIMINNOT Hälytyksen kytkeminen toimintaan / pois toiminnasta Paina ALARM-painiketta. Kun hälytys on käytössä, hälytyksen merkkivalo ( ) ja RADIO-merkkivalo syttyvät ja hälytysaika näkyy hetken näytössä. Fi Hälytyksen merkkivalo ( ) RADIO-merkkivalo Toiminnot hälytysäänen toiston aikana Hälytyshetkellä laite alkaa hälyttää. Hälytysäänen toiston aikana voit käyttää seuraavia toimintoja: Hälytyksen lopetus Hälytyksen merkkivalo ( ) RADIO-merkkivalo Paina ALARM- tai -painiketta.! Ellet sammuta hälytystä, se sammuu automaattisesti 60 minuutin kuluttua. Vaikka sammutat hälytyksen, hälytyksen kellonaika ja muut asetukset jäävät muistiin, joten hälytys on helppo ottaa käyttöön seuraavalla kerralla. Sammuta hälytysääni painamalla kerran mitä tahansa painiketta paitsi ALARM- ja -painikkeita. Sammuta radio painamalla kahdesti mitä tahansa painiketta (torkkutoiminto). Radion ääni alkaa kuulua vähitellen uudestaan neljän minuutin kuluttua toiston loppumisesta, ja hälytysääni alkaa soida uudelleen minuutti tämän jälkeen. Kun torkkutoiminto on käytössä, hälytyksen merkkivalo ( ) ja RADIO-merkkivalo vilkkuvat. Automaattinen valmiustila Järjestelmä kytkeytyy automaattisesti valmiustilaan seuraavissa tilanteissa: Liitetystä laitteesta ei lähetetä audiosignaalia tai liitetty laite toistaa ääntä hyvin vaimealla äänenvoimakkuudella tietyn aikaa (noin 20 minuuttia). Jos mitään toimintoa ei suoriteta vähintään kahdeksaan tuntiin musiikin toiston aikana tai toiston ollessa sammutettuna (stop). Katkaise Bluetooth-yhteys Bluetooth-laitteesta. 5 Fi

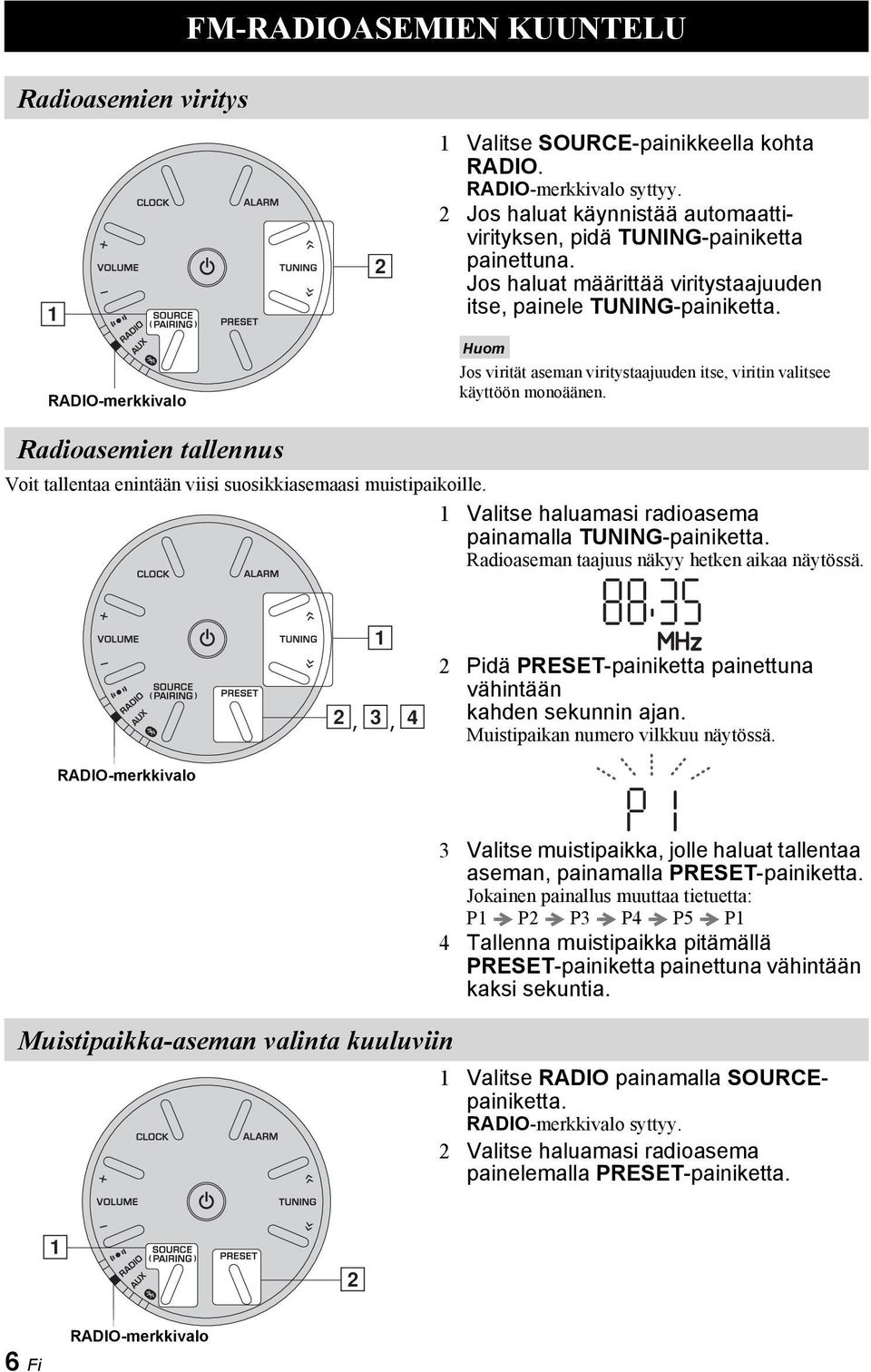

9 FM-RADIOASEMIEN KUUNTELU Radioasemien viritys A RADIO-merkkivalo B 1 Valitse SOURCE-painikkeella kohta RADIO. RADIO-merkkivalo syttyy. 2 Jos haluat käynnistää automaattivirityksen, pidä TUNING-painiketta painettuna. Jos haluat määrittää viritystaajuuden itse, painele TUNING-painiketta. Huom Jos virität aseman viritystaajuuden itse, viritin valitsee käyttöön monoäänen. Radioasemien tallennus Voit tallentaa enintään viisi suosikkiasemaasi muistipaikoille. 1 Valitse haluamasi radioasema painamalla TUNING-painiketta. Radioaseman taajuus näkyy hetken aikaa näytössä. A B, C, D 2 Pidä PRESET-painiketta painettuna vähintään kahden sekunnin ajan. Muistipaikan numero vilkkuu näytössä. RADIO-merkkivalo 3 Valitse muistipaikka, jolle haluat tallentaa aseman, painamalla PRESET-painiketta. Jokainen painallus muuttaa tietuetta: P1 P2 P3 P4 P5 P1 4 Tallenna muistipaikka pitämällä PRESET-painiketta painettuna vähintään kaksi sekuntia. Muistipaikka-aseman valinta kuuluviin 1 Valitse RADIO painamalla SOURCEpainiketta. RADIO-merkkivalo syttyy. 2 Valitse haluamasi radioasema painelemalla PRESET-painiketta. A B RADIO-merkkivalo 6 Fi

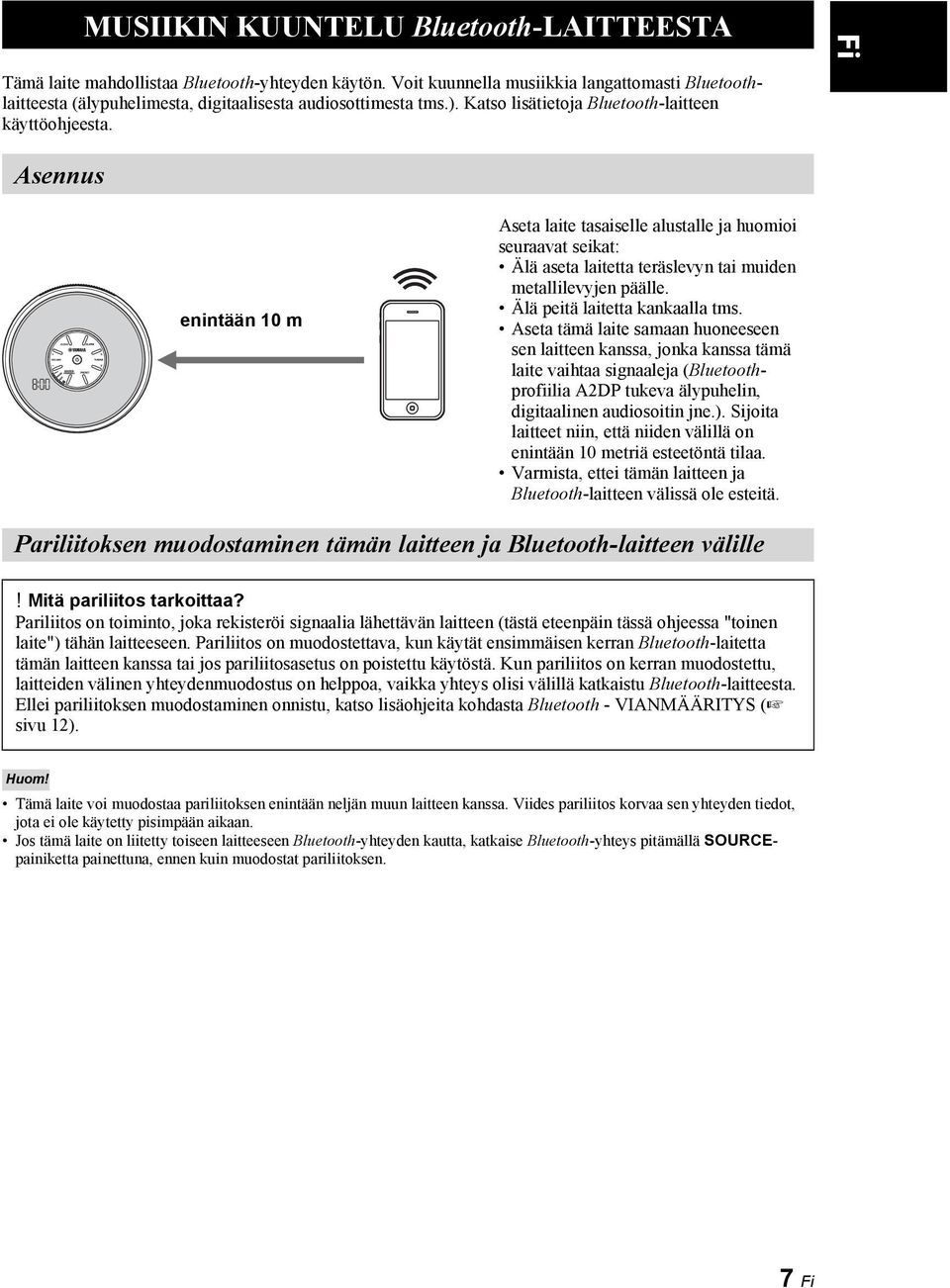

10 MUSIIKIN KUUNTELU Bluetooth-LAITTEESTA Fi Tämä laite mahdollistaa Bluetooth-yhteyden käytön. Voit kuunnella musiikkia langattomasti Bluetoothlaitteesta (älypuhelimesta, digitaalisesta audiosottimesta tms.). Katso lisätietoja Bluetooth-laitteen käyttöohjeesta. Asennus enintään 10 m Aseta laite tasaiselle alustalle ja huomioi seuraavat seikat: Älä aseta laitetta teräslevyn tai muiden metallilevyjen päälle. Älä peitä laitetta kankaalla tms. Aseta tämä laite samaan huoneeseen sen laitteen kanssa, jonka kanssa tämä laite vaihtaa signaaleja (Bluetoothprofiilia A2DP tukeva älypuhelin, digitaalinen audiosoitin jne.). Sijoita laitteet niin, että niiden välillä on enintään 10 metriä esteetöntä tilaa. Varmista, ettei tämän laitteen ja Bluetooth-laitteen välissä ole esteitä. Pariliitoksen muodostaminen tämän laitteen ja Bluetooth-laitteen välille! Mitä pariliitos tarkoittaa? Pariliitos on toiminto, joka rekisteröi signaalia lähettävän laitteen (tästä eteenpäin tässä ohjeessa "toinen laite") tähän laitteeseen. Pariliitos on muodostettava, kun käytät ensimmäisen kerran Bluetooth-laitetta tämän laitteen kanssa tai jos pariliitosasetus on poistettu käytöstä. Kun pariliitos on kerran muodostettu, laitteiden välinen yhteydenmuodostus on helppoa, vaikka yhteys olisi välillä katkaistu Bluetooth-laitteesta. Ellei pariliitoksen muodostaminen onnistu, katso lisäohjeita kohdasta Bluetooth - VIANMÄÄRITYS ( sivu 12). Huom! Tämä laite voi muodostaa pariliitoksen enintään neljän muun laitteen kanssa. Viides pariliitos korvaa sen yhteyden tiedot, jota ei ole käytetty pisimpään aikaan. Jos tämä laite on liitetty toiseen laitteeseen Bluetooth-yhteyden kautta, katkaise Bluetooth-yhteys pitämällä SOURCEpainiketta painettuna, ennen kuin muodostat pariliitoksen. 7 Fi

11 MUSIIKIN KUUNTELU Bluetooth-LAITTEESTA Pariliitoksen muodostus (rekisteröinti) A B 1 Kytke laite toimintaan. 2 Siirry pariliitoksen muodostustilaan pitämällä SOURCE-painiketta painettuna vähintään kaksi sekuntia. Pariliitoksen muodostaminen kestää viisi minuuttia. Kun pariliitoksen muodostustila on käytössä, Bluetoothmerkkivalo ( ) palaa vuorotellen oranssina ja sinisenä. Bluetooth-merkkivalo ( ) Käytössä iphone/ipad/ipod touch C D TSX-B15 Yamaha Noin 5 minuutin kuluttua Käytössä muu kuin iphone/ipad/ipod touch C D TSX-B15 Yamaha PIN iphone/ipad/ipod touch: valitse [Settings] [Bluetooth]. Bluetooth-yhteysluettelo näkyy [Devices]- kohdassa. (Tämä toiminto tai näyttö voi olla erilainen eri iphone/ipad/ipod touch -laitteissa.) 4 Valitse toisen laitteen Bluetoothyhteysluettelosta tämä laite (TSX-B15 Yamaha). Kun pariliitos on muodostettu, iphone/ipad/ipod touch - laitteessa näkyy Connected-ilmoitus. Sininen Bluetooth-merkkivalo ( ) syttyy. 3 Muodosta Bluetooth-pariliitos toisessa laitteessa. Katso lisätietoja toisen laitteen käyttöohjeesta. 4 Valitse toisen laitteen Bluetoothyhteysluettelosta tämä laite (TSX-B15 Yamaha). Kun pariliitos on muodostettu, sininen Bluetoothmerkkivalo ( ) syttyy.! Jos laite pyytää salasanaa, kirjoita numerot Noin 5 minuutin kuluttua Huom! Tarkista, että pariliitoksen muodostaminen on suoritettu loppuun toisessa laitteessa. Jos pariliitoksen muodostaminen ei onnistu, aloita uudelleen vaiheesta 2. Katso lisätietoja toisen laitteen käyttöohjeista. 8 Fi

12 MUSIIKIN KUUNTELU Bluetooth-LAITTEESTA Bluetooth-laitteen kuuntelu Fi A 1 Valitse (Bluetooth) painamalla SOURCE-painiketta. 2 Kytke tämä laite ja toinen laite Bluetooth-yhteyden välityksellä toisiinsa. 3 Käynnistä musiikin toisto toisesta laitteesta. Kun pariliitos on muodostettu toiseen laitteeseen, sen liittäminen käy seuraavalla kerralla helposti Bluetoothin välityksellä. Yhteydenmuodostus tästä laitteesta Valitse (Bluetooth) painamalla SOURCE-painiketta. Oranssi Bluetooth-merkkivalo ( ) syttyy. Tämä laite hakee viimeksi Bluetooth-yhteyden välityksellä liitettyä laitetta ja muodostaa sitten yhteyden (toisen laitteen Bluetooth-toiminto on kytkettävä ensin toimintaan). Kun Bluetooth-yhteys on muodostettu, sininen Bluetooth-merkkivalo ( ) syttyy. Yamaha ei takaa yhteyttä tämän laitteen ja kaikkien Bluetooth-laitteiden välillä. Huom! Varmista, ettei tämän laitteen äänenvoimakkuus ole liian suuri. Suosittelemme säätämään äänenvoimakkuuden toisesta laitteesta.! Jos liität Bluetooth-laitteen tähän laitteeseen sen ollessa valmiustilassa, järjestelmä käynnistyy automaattisesti. Jos katkaiset Bluetooth-yhteyden toisesta laitteesta, järjestelmä siirtyy valmiustilaan. Yhteydenmuodostus pariliitoksen jälkeen Bluetoothin kautta Huom! Yhteydenmuodostus toisesta laitteesta 1 Valitse toisen laitteen Bluetooth-asetuksista Bluetooth-toiminto käyttöön. 2 Valitse toisen laitteen Bluetooth-yhteysluettelosta tämä laite (TSX-B15 Yamaha). Kun Bluetooth-yhteys on muodostettu, sininen Bluetooth-merkkivalo ( ) syttyy. Huom! Bluetooth-yhteyttä ei voi muodostaa toisesta laitteesta, jos tämä laite on virransäästötilassa. Kytke laite toimintatilaan. Bluetooth-yhteyden katkaiseminen Jos seuraavia toimintoja käytetään Bluetooth-yhteyden käytön aikana, Bluetooth-yhteys katkeaa. Pidä SOURCE-painiketta painettuna yli kaksi sekuntia. Valitse SOURCE-painiketta painamalla äänentoisto-ohjelmaksi jokin muu kuin (Bluetooth). Siirry virransäästötilaan painamalla -painiketta. Katkaise Bluetooth-yhteys Bluetooth-laitteesta. 9 Fi

13 ERILLISLAITTEEN KUUNTELU A Takalevy B C AUXmerkkivalo 1 Kytke kannettava audiolaite AUX-liittimeen erikseen myytävällä 3,5 mm:n (1/8 in) miniliitinkaapelilla. Huom! Hiljennä tämän laitteen äänenvoimakkuutta ja erillisen kannettavan audiolaitteen äänenvoimakkuutta ennen kytkennän tekemistä. 2 Kytke tämä laite toimintaan. 3 Valitse ohjelmalähteeksi AUX painamalla SOURCEpainiketta. AUX-merkkivalo syttyy. 4 Käynnistä toisto laitteeseen kytketystä kannettavasta audiolaitteesta. LATAAMINEN USB-LIITÄNNÄN KAUTTA Kun tämän laitteen USB-liitäntään liitetään kannettava laite, kuten älypuhelin tai tablettitietokone, liitetty laite latautuu (enintään 5 V:n / 1 A:n tehonsyöttö). Ota käyttöön kannettavan laitteen kanssa yhteensopiva USB-johto ja varmista ennen käyttöä, että laite tukee USB-latausta. Lue myös kannettavan laitteen käyttöohje. Takalevy 1 Liitä kannettava laite tämän laitteen USB-liittimeen erikseen myytävällä USB-kaapelilla. Lataus käynnistyy automaattisesti. 2 Irrota USB-kaapeli laitteesta, kun lataus on valmis. Tarkasta kannettavan laitteen latauksen tila. Kannettavan laitteen USB-kaapeli Huom! Tämä USB-liitäntä on tarkoitettu käytettäväksi vain lataukseen. USB-liitin ei tue audio-toistoa. Kaikkien kannaettavien laitteiden lataaminen ei välttämättä onnistu. Virransäästötilassa tehonsyöttö katkeaa eikä lataus ole mahdollista. Tämä laite ei toimi muistilaitteena. Yamaha ei ole vastuussa tämän laitteen käytön aikana tapahtuvasta kannettavan laitteen tai sen sisältämän datan vaurioitumisesta. Irrota USB-kaapeli heti sen jälkeen, kun lataus on valmis, sillä virransyöttö toiseen laitteeseen jatkuu vielä latauksen päättymisen jälkeenkin. 10 Fi

14 VIANMÄÄRITYS Fi Tutustu oheiseen taulukkoon, ellei laite toimi kunnolla. Mikäli vikaa ei ole mainittu luettelossa tai ohjeista ei ole apua, kytke laite valmiustilaan painamalla -painiketta, irrota verkkojohto ja ota yhteys lähimpään valtuutettuun Yamaha-jälleenmyyjään tai -huoltoon. Yleistä Ongelma Syy Ratkaisu Kaiuttimet eivät toista ääntä. Ääni lakkaa yhtäkkiä kuulumasta. Ääni särisee/säröytyy, tai kuuluu epänormaalia kohinaa. Laite ei toimi normaalisti. Virta kytkeytyy mutta sammuu heti. Lähellä olevista digitaalija suurtaajuuslaitteista aiheutuu kohinaa. Kellonaika on hävinnyt muistista. Kellonaika vilkkuu. Äänenvoimakkuus on ehkä säädetty minimiin. Käyttöön on valittu väärä ohjelmalähde. Laite määrittää parhaillaan hälytystä. Automaattinen valmiustila on kytketty toimintaan. Koska toisen laitteen äänenvoimakkuus on hyvin pieni, automaattinen valmiustoiminto on kytkeytynyt toimintaan. Ohjelmalähteen äänenvoimakkuus on liian suuri, tai tämän laitteen äänenvoimakkuus on liian suuri. Laite on ehkä saanut ulkoisen sähköiskun (esim. salamasta tai liiallisesta staattisesta sähköstä), tai virranjakelu on katkennut. Verkkojohto on ehkä kytketty väärin. Laite on saattanut saada voimakkaan sähköiskun (esimerkiksi salamasta tai liiallisesta staattisesta sähköstä). Laite on liian lähellä digitaalista tai suurtaajuista laitetta. Verkkojohto on ollut viikon irti pistorasiasta. Laite määrittää parhaillaan CLOCK- tai ALARM-asetusta. Säädä äänenvoimakkuutta. Valitse oikea ohjelmalähde. Viimeistele hälytyksen asetus painamalla ALARM-painiketta. Kytke tämä laite toimintatilaan ja käynnistä toisto. Säädä toisen laitteen äänenvoimakkuus suuremmaksi. Säädä äänenvoimakkuutta VOLUMEpainikkeella. Kytke tämä laitteisto valmiustilaan painamalla -painiketta ja irrota verkkojohto. Odota noin 30 sekuntia ja kytke verkkojohto uudelleen. Kytke laite toimintatilaan. Varmista, että verkkojohto on kytketty kunnolla pistorasiaan. Irrota verkkojohto. Odota noin 30 sekuntia ja kytke verkkojohto uudelleen. Kytke laite toimintatilaan. Siirrä tämä laite kauemmas siitä. Kytke verkkojohto kunnolla pistorasiaan ja aseta kellonaika uudelleen ( sivu 4). Peru CLOCK- tai ALARM-asetuksen määritys painamalla -painiketta. FM-radio Ongelma Syy Ratkaisu Stereolähetyksen aikana kuuluu liikaa kohinaa. Valitsemasi radioasema saattaa sijaita kaukana tai olet alueella, jossa radioaaltojen kuuluvuus on huono. Yritä parantaa signaalin laatua virittämällä asema uudelleen itse ( sivu 6), säädä antennin korkeutta tai suuntausta tai siirrä laite toiseen paikkaan ( sivu 3). 11 Fi

15 VIANMÄÄRITYS Bluetooth Ongelma Syy Ratkaisu Pariliitosta ei voi muodostaa tämän laitteen Toinen laite ei tue A2DP-profiilia. Muodosta pariliitos laitteeseen, joka tukee A2DP-profiilia. ja toisen laitteen välille. Toinen laite, josta haluat muodostaa Valitse laite, jonka salasana on pariliitoksen tähän laitteeseen, käyttää muuta salasanaa kuin Tämä laite ja toinen laite ovat liian kaukana toisistaan. Siirrä toinen laite lähemmäs tätä laitetta. Bluetooth-yhteyden muodostaminen ei onnistu. Ääntä ei kuulu tai ääni pätkii toiston aikana. Lähellä on laite (mikroaaltouuni, langaton LAN tms.), joka lähettää signaalia 2,4 GHz:n taajuuskaistalla. Laite on valmiustilassa (standby). Siirrä tämä laite kauemmas radiotaajuista signaalia lähettävästä laitteesta. Kytke laite toimintatilaan ja muodosta pariliitos ( sivu 8). Toinen Bluetooth-laite on kytkettynä. Katkaise käytössä oleva Bluetooth-yhteys ja muodosta pariliitos uuteen laitteeseen. Tätä laitetta ei ole rekisteröity toisen laitteen Muodosta pariliitos uudelleen ( sivu 7). Bluetooth-yhteysluetteloon. Tämä laite on virransäästötilassa. Käynnistä laite ja muodosta Bluetooth-yhteys ( sivu 9). Toinen Bluetooth-laite on kytkettynä. Katkaise käytössä oleva Bluetooth-yhteys ja muodosta Bluetooth-yhteys laitteeseen uudestaan. Toisen laitteen Bluetooth-toiminto on Käynnistä toisen laitteen Bluetooth-toiminto. kytketty pois toiminnasta. Pariliitoksen tiedot ovat hävinneet. Muodosta pariliitos uudelleen ( sivu 7). Tämä laite voi muodostaa pariliitoksen neljän muun laitteen kanssa. Kun pariliitos tehdään viidenteen laitteeseen, laite hävittää sen pariliitoksen, jonka käytöstä on kulunut eniten aikaa. Poista TSX-B15:n pariliitostiedot iphone/ ipad/ipod touch -laitteesta ja muodosta sitten pariliitos TSX-B15:een uudelleen ( sivu 8). Bluetooth-yhteys tähän laitteeseen on Muodosta Bluetooth-yhteys uudelleen ( katkennut. sivu 9). Tämä laite ja toinen laite ovat liian Siirrä toinen laite lähemmäs tätä laitetta. kaukana toisistaan. Lähellä on laite (mikroaaltouuni, langaton Siirrä tämä laite kauemmas radiotaajuista LAN tms.), joka lähettää signaalia 2,4 signaalia lähettävästä laitteesta. GHz:n taajuuskaistalla. Toisen laitteen Bluetooth-toiminto ei ole Käynnistä toisen laitteen Bluetooth-toiminto. käytössä. Toinen laite ei voi asetusten mukaan lähettää Bluetooth-audiosignaalia tähän laitteeseen. Toisesta laitteesta ei ole muodostettu pariliitosta tähän laitteeseen. Toisen laitteen äänenvoimakkuus on säädetty minimiin. Tarkista, että toisen laitteen Bluetoothtoiminto on asetettu oikein käyttöön. Muodosta pariliitos toisesta laitteesta tähän laitteeseen. Lisää äänenvoimakkuutta. Toinen laite on kytketty useampaan kuin Valitse tämä laite toisen laitteen toistolaitteeksi. kahteen Bluetooth-kaiuttimeen, eikä tätä laitetta (TSX-B15) ole valittu toistolaitteeksi. Lataaminen USB-liittimestä Liitetyn kannettavan USBlaitteen lataaminen ei onnistu. 12 Fi Ongelma Syy Ratkaisu Liitetty USB-laite ei ole yhteensopiva Siirry valmiustilaan painamalla tämän laitteen kanssa tai USB-laitetta ei ole kytketty oikein tähän laitteeseen. -painiketta ja liitä USB-laite uudelleen tähän laitteeseen. Elleivät edellä mainitut ratkaisut poista ongelmaa, USB-laite ei ole latauskelpoinen tässä laitteessa.

16 TEKNISET TIEDOT Fi SOITINOSA AUX IN Tuloliitin... STEREO L/R: 3,5 mm (1/8 ) STEREO-miniliitin VAHVISTINOSA Elementti... 5 cm (2 ) täyden taajuusalueen elementti x 2 Bluetooth-OSA Bluetooth-versio Tuetut protokollat...a2dp Tuettu koodekki... SBC Langaton lähtöteho...bluetooth Class 2 Suurin mahdollinen tiedonsiirtoetäisyys...10 m (33 ft) (ilman esteitä) Tuettu sisällön suojaus...scms-t-menetelmä VIRITINOSA Taajuusalue (FM)...87,5 108,0 MHz LATAUSLIITINOSA Liittimen tyyppi...usb A -tyyppi Teholuokitus...5 V / 1 A YLEISTÄ Käyttöjännite... AC V 50/60 Hz Virrankulutus...11 W Virrankulutus valmiustilassa (Kello näytössä, Bluetooth-liitäntävalmius)...1,0 W Virransäästötila (Eco Standby)...0,2 W Virrankulutuksen hallinta (Auto Standby)...Ei ääntä: noin 20 minuuttia... Ei toimintoja: noin 8 tuntia Paino... 0,9 kg (2.0 lbs.) Mitat 180 mm (7-1/8 in) 200 mm (7-7/8 in) Teknisiä ominaisuuksia saatetaan muuttaa ilman ennakkoilmoitusta. 100 mm (3-7/8 in) Bluetooth Bluetooth on langaton yhteystekniikka laitteille, jotka ovat noin 10 metrin (33 ft.) päässä toisistaan ja käyttävät 2,4 GHz:n taajuusaluetta, jota voidaan käyttää ilman lisenssiä. Bluetooth on rekisteröity tavaramerkki, jonka omistaa Bluetooth SIG ja jota Yamaha käyttää lisenssisopimuksen mukaisesti. Bluetooth-yhteyden hallinta 2.4 GHz:n taajuuskaista, jota Bluetooth-yhteensopivat laitteet käyttävät, on monien erilaisten laitteiden käyttämä radiotaajuuskaista. Vaikka Bluetooth-yhteensopivat laitteet käyttävät tekniikkaa, joka minimoi vaikutuksen muihin samaa radiokaistaa käyttäviin laitteisiin, mahdollinen vaikutus voi kuitenkin vähentää tiedonsiirtoyhteyden nopeutta ja etäisyyttä ja joissakin tapauksissa häiritä yhteyttä. Signaalin siirtonopeus ja etäisyys, jolla yhteydenmuodostus on mahdollista, vaihtelee tiedonsiirtolaitteiden etäisyyden, välissä olevien esteiden, radioaaltoihin vaikuttavien olosuhteiden ja laitetyypin mukaan. Yamaha ei takaa yhteyttä tämän laitteen ja kaikkien Bluetooth-yhteensopivien laitteiden välillä. ipad, iphone ja ipod touch ovat Apple Inc.:in tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. For U.K. customers If the socket outlets in the home are not suitable for the plug supplied with this appliance, it should be cut off and an appropriate 3 pin plug fitted. For details, refer to the instructions described below. Note! The plug severed from the mains lead must be destroyed, as a plug with bared flexible cord is hazardous if engaged in a live socket outlet. Special Instructions for U.K. Model IMPORTANT THE WIRES IN MAINS LEAD ARE COLOURED IN ACCORDANCE WITH THE FOLLOWING CODE: Blue: NEUTRAL Brown: LIVE As the colours of the wires in the mains lead of this apparatus may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows: The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured BLACK. The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured RED. Make sure that neither core is connected to the earth terminal of the three pin plug. 13 Fi

17 2014 Yamaha Corporation G
