1 Tuotekuvasto

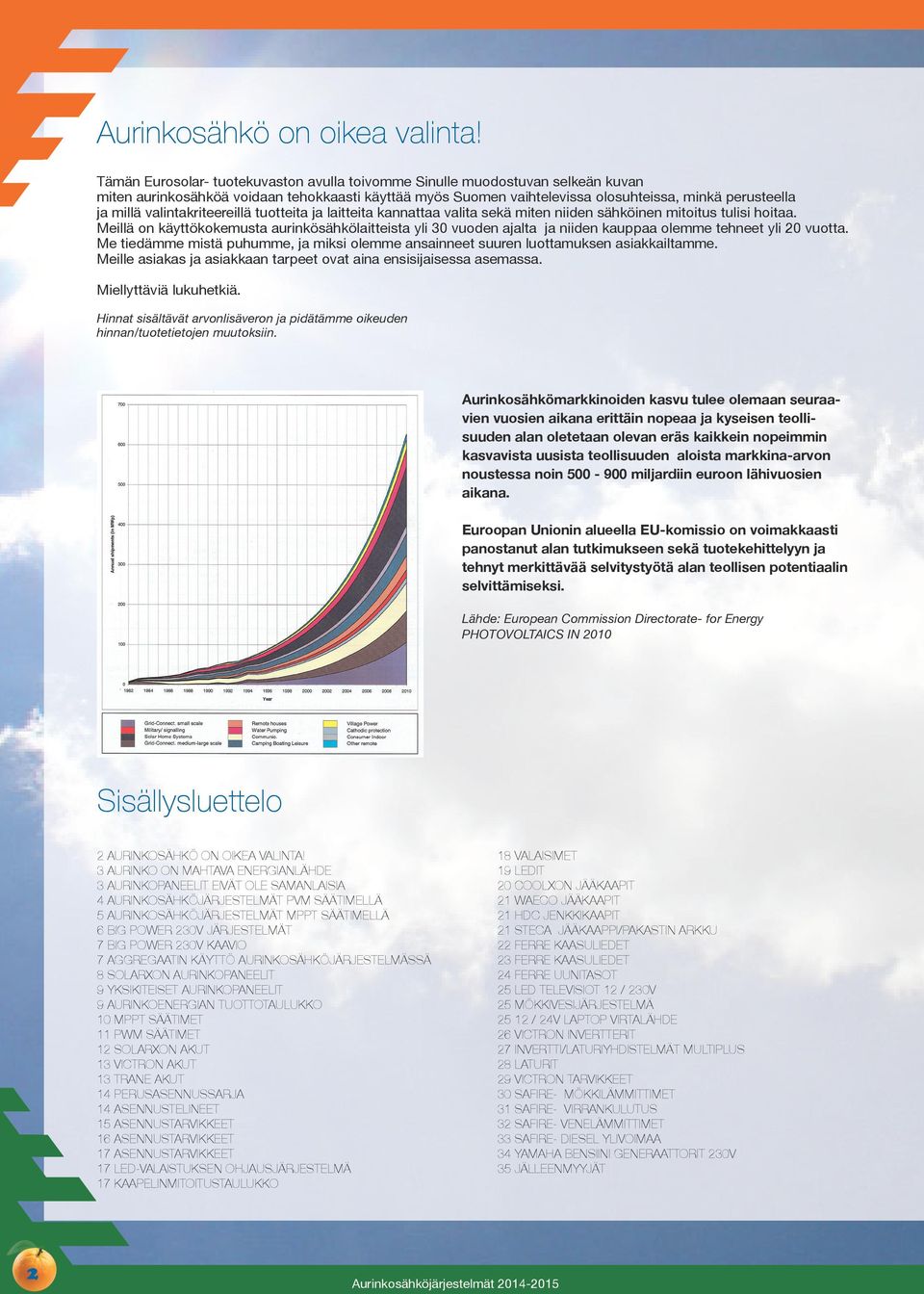

2 Aurinkosähkö on oikea valinta! Tämän Eurosolar- tuotekuvaston avulla toivomme Sinulle muodostuvan selkeän kuvan miten aurinkosähköä voidaan tehokkaasti käyttää myös Suomen vaihtelevissa olosuhteissa, minkä perusteella ja millä valintakriteereillä tuotteita ja laitteita kannattaa valita sekä miten niiden sähköinen mitoitus tulisi hoitaa. Meillä on käyttökokemusta aurinkösähkölaitteista yli 30 vuoden ajalta ja niiden kauppaa olemme tehneet yli 20 vuotta. Me tiedämme mistä puhumme, ja miksi olemme ansainneet suuren luottamuksen asiakkailtamme. Meille asiakas ja asiakkaan tarpeet ovat aina ensisijaisessa asemassa. Miellyttäviä lukuhetkiä. Hinnat sisältävät arvonlisäveron ja pidätämme oikeuden hinnan/tuotetietojen muutoksiin. Aurinkosähkömarkkinoiden kasvu tulee olemaan seuraavien vuosien aikana erittäin nopeaa ja kyseisen teollisuuden alan oletetaan olevan eräs kaikkein nopeimmin kasvavista uusista teollisuuden aloista markkina-arvon noustessa noin miljardiin euroon lähivuosien aikana. Euroopan Unionin alueella EU-komissio on voimakkaasti panostanut alan tutkimukseen sekä tuotekehittelyyn ja tehnyt merkittävää selvitystyötä alan teollisen potentiaalin selvittämiseksi. Lähde: European Commission Directorate- for Energy PHOTOVOLTAICS IN 2010 Sisällysluettelo 2 AURINKOSÄHKÖ ON OIKEA VALINTA! 3 AURINKO ON MAHTAVA ENERGIANLÄHDE 3 AURINKOPANEELIT EIVÄT OLE SAMANLAISIA 4 AURINKOSÄHKÖJÄRJESTELMÄT PVM SÄÄTIMELLÄ 5 AURINKOSÄHKÖJÄRJESTELMÄT MPPT SÄÄTIMELLÄ 6 BIG POWER 230V JÄRJESTELMÄT 7 BIG POWER 230V KAAVIO 7 AGGREGAATIN KÄYTTÖ AURINKOSÄHKÖJÄRJESTELMÄSSÄ 8 SOLARXON AURINKOPANEELIT 9 YKSIKITEISET AURINKOPANEELIT 9 AURINKOENERGIAN TUOTTOTAULUKKO 10 MPPT SÄÄTIMET 11 PWM SÄÄTIMET 12 SOLARXON AKUT 13 VICTRON AKUT 13 TRANE AKUT 14 PERUSASENNUSSARJA 14 ASENNUSTELINEET 15 ASENNUSTARVIKKEET 16 ASENNUSTARVIKKEET 17 ASENNUSTARVIKKEET 17 LED-VALAISTUKSEN OHJAUSJÄRJESTELMÄ 17 KAAPELINMITOITUSTAULUKKO 18 VALAISIMET 19 LEDIT 20 COOLXON JÄÄKAAPIT 21 WAECO JÄÄKAAPIT 21 HDC JENKKIKAAPIT 21 STECA JÄÄKAAPPI/PAKASTIN ARKKU 22 FERRE KAASULIEDET 23 FERRE KAASULIEDET 24 FERRE UUNITASOT 25 LED TELEVISIOT 12 / 230V 25 MÖKKIVESIJÄRJESTELMÄ / 24V LAPTOP VIRTALÄHDE 26 VICTRON INVERTTERIT 27 INVERTTI/LATURIYHDISTELMÄT MULTIPLUS 28 LATURIT 29 VICTRON TARVIKKEET 30 SAFIRE- MÖKKILÄMMITTIMET 31 SAFIRE- VIRRANKULUTUS 32 SAFIRE- VENELÄMMITTIMET 33 SAFIRE- DIESEL YLIVOIMAA 34 YAMAHA BENSIINI GENERAATTORIT 230V 35 JÄLLEENMYYJÄT 2 Aurinkosähköjärjestelmät

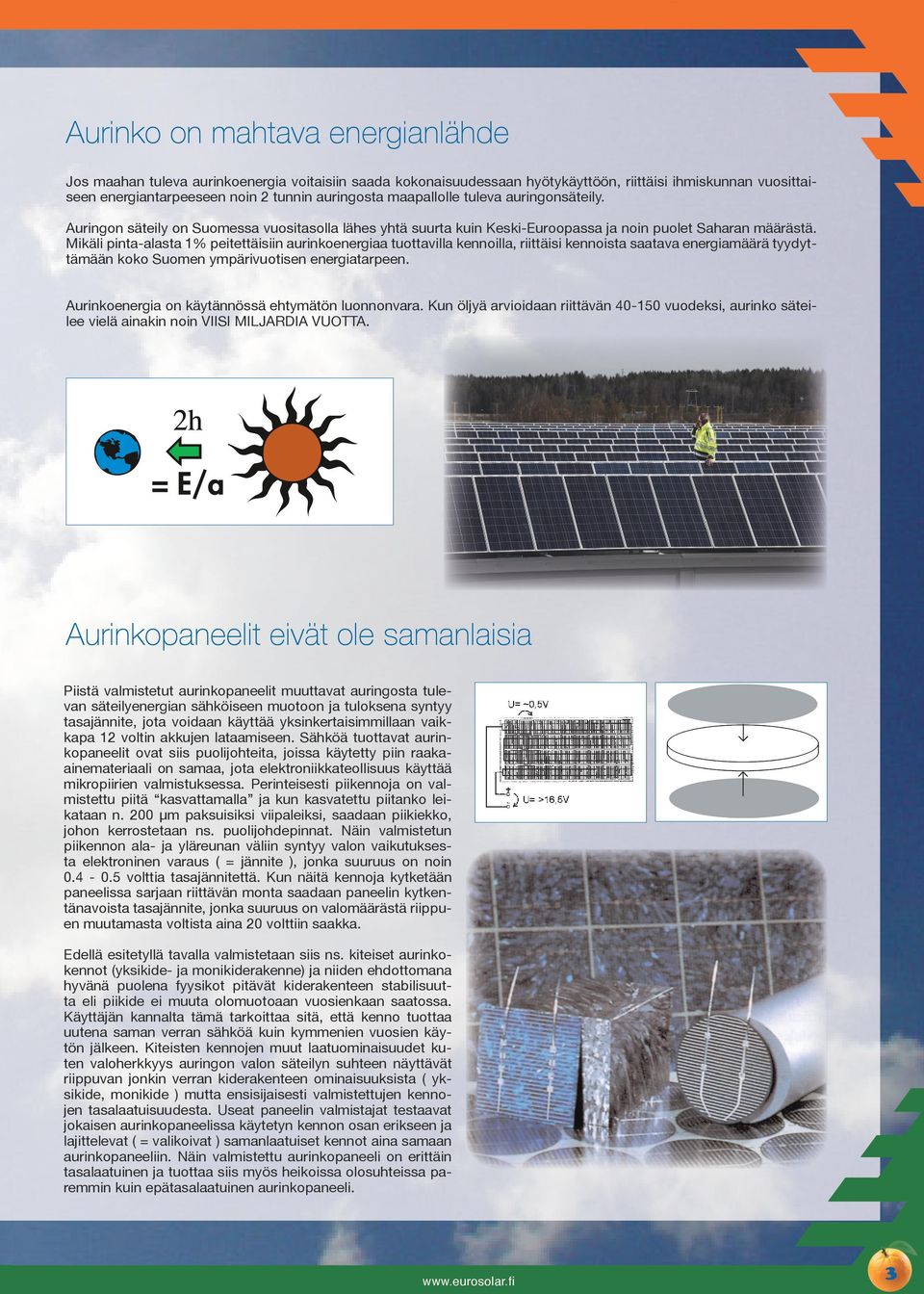

3 Aurinko on mahtava energianlähde Jos maahan tuleva aurinkoenergia voitaisiin saada kokonaisuudessaan hyötykäyttöön, riittäisi ihmiskunnan vuosittaiseen energiantarpeeseen noin 2 tunnin auringosta maapallolle tuleva auringonsäteily. Auringon säteily on Suomessa vuositasolla lähes yhtä suurta kuin Keski-Euroopassa ja noin puolet Saharan määrästä. Mikäli pinta-alasta 1% peitettäisiin aurinkoenergiaa tuottavilla kennoilla, riittäisi kennoista saatava energiamäärä tyydyttämään koko Suomen ympärivuotisen energiatarpeen. Aurinkoenergia on käytännössä ehtymätön luonnonvara. Kun öljyä arvioidaan riittävän vuodeksi, aurinko säteilee vielä ainakin noin VIISI MILJARDIA VUOTTA. Aurinkopaneelit eivät ole samanlaisia Piistä valmistetut aurinkopaneelit muuttavat auringosta tulevan säteilyenergian sähköiseen muotoon ja tuloksena syntyy tasajännite, jota voidaan käyttää yksinkertaisimmillaan vaikkapa 12 voltin akkujen lataamiseen. Sähköä tuottavat aurinkopaneelit ovat siis puolijohteita, joissa käytetty piin raakaainemateriaali on samaa, jota elektroniikkateollisuus käyttää mikropiirien valmistuksessa. Perinteisesti piikennoja on valmistettu piitä kasvattamalla ja kun kasvatettu piitanko leikataan n. 200 µm paksuisiksi viipaleiksi, saadaan piikiekko, johon kerrostetaan ns. puolijohdepinnat. Näin valmistetun piikennon ala- ja yläreunan väliin syntyy valon vaikutuksesta elektroninen varaus ( = jännite ), jonka suuruus on noin volttia tasajännitettä. Kun näitä kennoja kytketään paneelissa sarjaan riittävän monta saadaan paneelin kytkentänavoista tasajännite, jonka suuruus on valomäärästä riippuen muutamasta voltista aina 20 volttiin saakka. Edellä esitetyllä tavalla valmistetaan siis ns. kiteiset aurinkokennot (yksikide- ja monikiderakenne) ja niiden ehdottomana hyvänä puolena fyysikot pitävät kiderakenteen stabilisuutta eli piikide ei muuta olomuotoaan vuosienkaan saatossa. Käyttäjän kannalta tämä tarkoittaa sitä, että kenno tuottaa uutena saman verran sähköä kuin kymmenien vuosien käytön jälkeen. Kiteisten kennojen muut laatuominaisuudet kuten valoherkkyys auringon valon säteilyn suhteen näyttävät riippuvan jonkin verran kiderakenteen ominaisuuksista ( yksikide, monikide ) mutta ensisijaisesti valmistettujen kennojen tasalaatuisuudesta. Useat paneelin valmistajat testaavat jokaisen aurinkopaneelissa käytetyn kennon osan erikseen ja lajittelevat ( = valikoivat ) samanlaatuiset kennot aina samaan aurinkopaneeliin. Näin valmistettu aurinkopaneeli on erittäin tasalaatuinen ja tuottaa siis myös heikoissa olosuhteissa paremmin kuin epätasalaatuinen aurinkopaneeli. 3

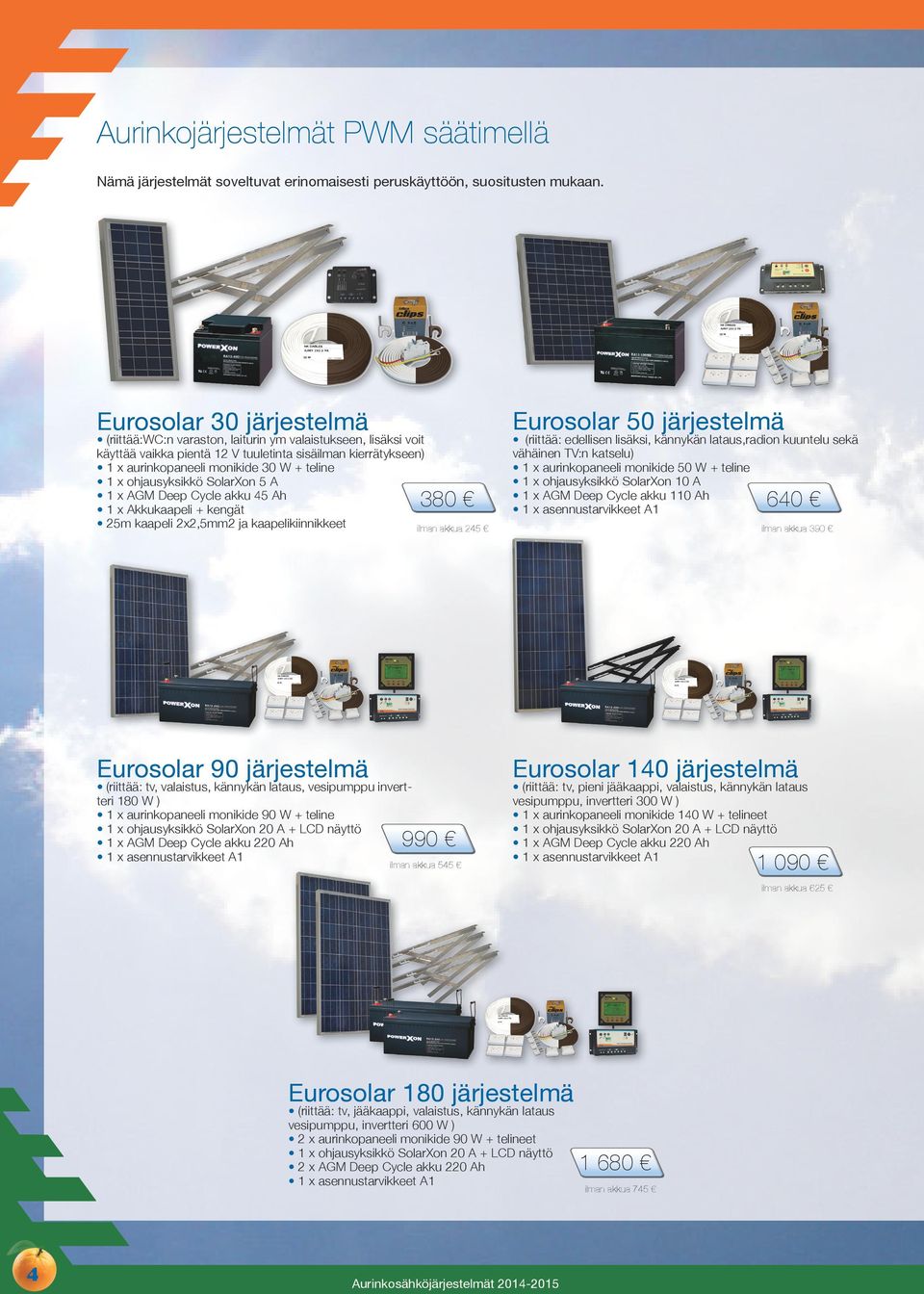

4 Aurinkojärjestelmät PWM säätimellä Nämä järjestelmät soveltuvat erinomaisesti peruskäyttöön, suositusten mukaan. Eurosolar 30 järjestelmä (riittää:wc:n varaston, laiturin ym valaistukseen, lisäksi voit käyttää vaikka pientä 12 V tuuletinta sisäilman kierrätykseen) 1 x aurinkopaneeli monikide 30 W + teline 1 x ohjausyksikkö SolarXon 5 A 1 x AGM Deep Cycle akku 45 Ah 1 x Akkukaapeli + kengät 25m kaapeli 2x2,5mm2 ja kaapelikiinnikkeet ilman akkua Eurosolar 90 järjestelmä (riittää: tv, valaistus, kännykän lataus, vesipumppu invertteri 180 W ) 1 x aurinkopaneeli monikide 90 W + teline 1 x ohjausyksikkö SolarXon 20 A + LCD näyttö 1 x AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A1 990 ilman akkua 545 Eurosolar 50 järjestelmä (riittää: edellisen lisäksi, kännykän lataus,radion kuuntelu sekä vähäinen TV:n katselu) 1 x aurinkopaneeli monikide 50 W + teline 1 x ohjausyksikkö SolarXon 10 A 1 x AGM Deep Cycle akku 110 Ah 1 x asennustarvikkeet A1 640 ilman akkua 390 Eurosolar 140 järjestelmä (riittää: tv, pieni jääkaappi, valaistus, kännykän lataus vesipumppu, invertteri 300 W ) 1 x aurinkopaneeli monikide 140 W + telineet 1 x ohjausyksikkö SolarXon 20 A + LCD näyttö 1 x AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A ilman akkua 625 Eurosolar 180 järjestelmä (riittää: tv, jääkaappi, valaistus, kännykän lataus vesipumppu, invertteri 600 W ) 2 x aurinkopaneeli monikide 90 W + telineet 1 x ohjausyksikkö SolarXon 20 A + LCD näyttö 2 x AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A1 4 Aurinkosähköjärjestelmät ilman akkua 745

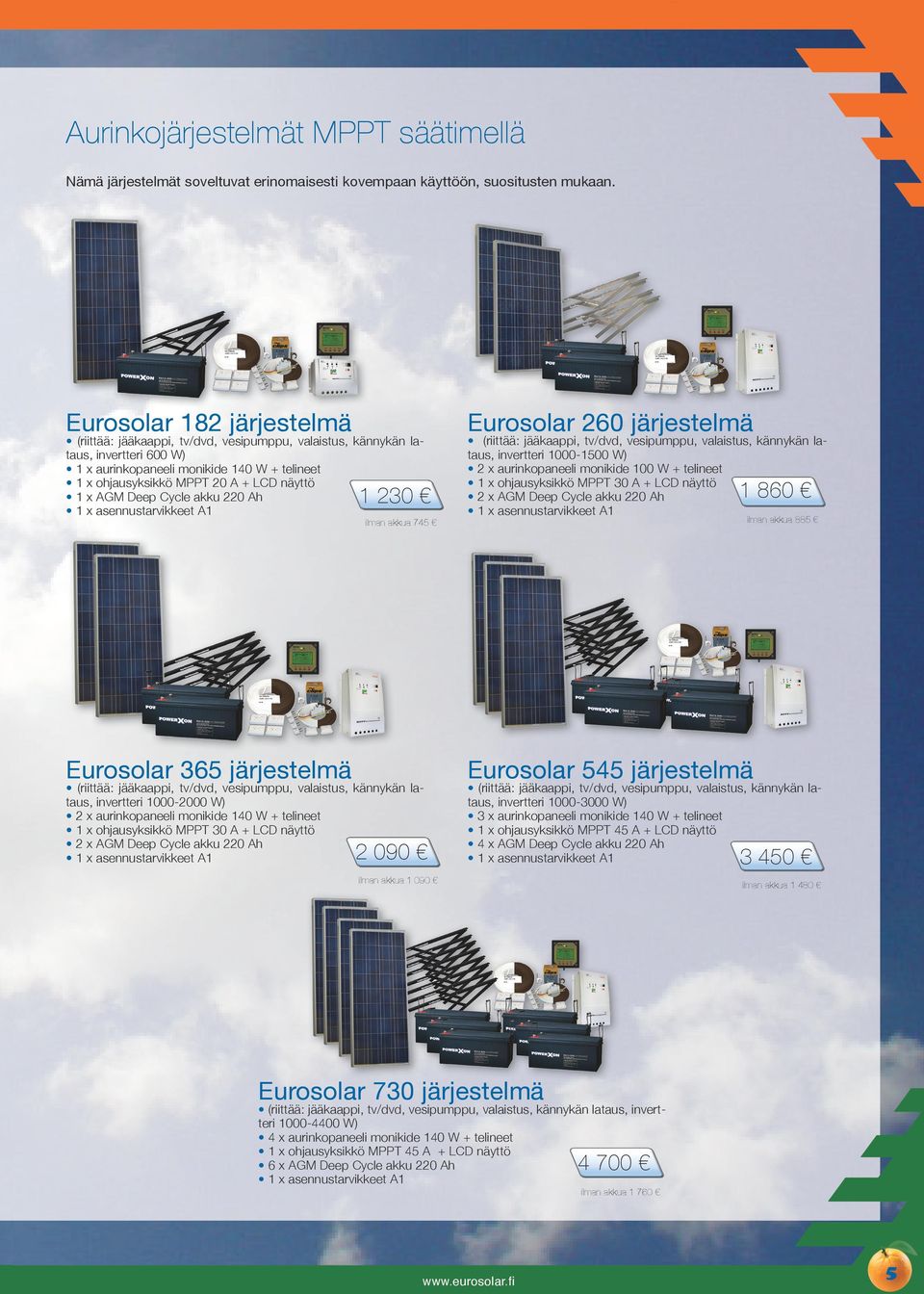

5 Aurinkojärjestelmät MPPT säätimellä Nämä järjestelmät soveltuvat erinomaisesti kovempaan käyttöön, suositusten mukaan. Eurosolar 182 järjestelmä (riittää: jääkaappi, tv/dvd, vesipumppu, valaistus, kännykän lataus, invertteri 600 W) 1 x aurinkopaneeli monikide 140 W + telineet 1 x ohjausyksikkö MPPT 20 A + LCD näyttö 1 x AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A ilman akkua 745 Eurosolar 365 järjestelmä (riittää: jääkaappi, tv/dvd, vesipumppu, valaistus, kännykän lataus, invertteri W) 2 x aurinkopaneeli monikide 140 W + telineet 1 x ohjausyksikkö MPPT 30 A + LCD näyttö 2 x AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A Eurosolar 260 järjestelmä (riittää: jääkaappi, tv/dvd, vesipumppu, valaistus, kännykän lataus, invertteri W) 2 x aurinkopaneeli monikide 100 W + telineet 1 x ohjausyksikkö MPPT 30 A + LCD näyttö 2 x AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A ilman akkua 885 Eurosolar 545 järjestelmä (riittää: jääkaappi, tv/dvd, vesipumppu, valaistus, kännykän lataus, invertteri W) 3 x aurinkopaneeli monikide 140 W + telineet 1 x ohjausyksikkö MPPT 45 A + LCD näyttö 4 x AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A ilman akkua ilman akkua Eurosolar 730 järjestelmä (riittää: jääkaappi, tv/dvd, vesipumppu, valaistus, kännykän lataus, invertteri W) 4 x aurinkopaneeli monikide 140 W + telineet 1 x ohjausyksikkö MPPT 45 A + LCD näyttö 6 x AGM Deep Cycle akku 220 Ah 1 x asennustarvikkeet A ilman akkua

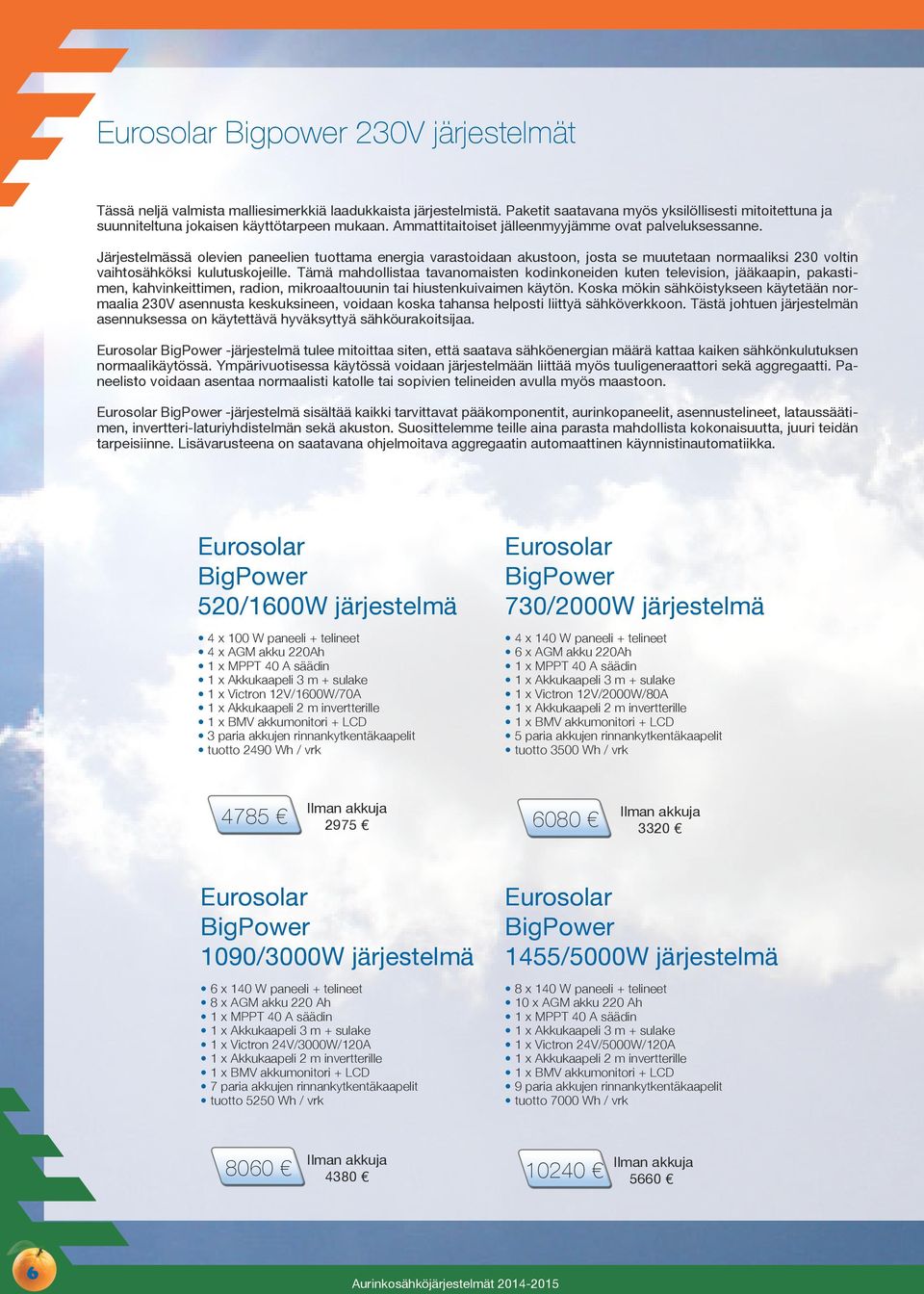

6 Eurosolar Bigpower 230V järjestelmät Tässä neljä valmista malliesimerkkiä laadukkaista järjestelmistä. Paketit saatavana myös yksilöllisesti mitoitettuna ja suunniteltuna jokaisen käyttötarpeen mukaan. Ammattitaitoiset jälleenmyyjämme ovat palveluksessanne. Järjestelmässä olevien paneelien tuottama energia varastoidaan akustoon, josta se muutetaan normaaliksi 230 voltin vaihtosähköksi kulutuskojeille. Tämä mahdollistaa tavanomaisten kodinkoneiden kuten television, jääkaapin, pakastimen, kahvinkeittimen, radion, mikroaaltouunin tai hiustenkuivaimen käytön. Koska mökin sähköistykseen käytetään normaalia 230V asennusta keskuksineen, voidaan koska tahansa helposti liittyä sähköverkkoon. Tästä johtuen järjestelmän asennuksessa on käytettävä hyväksyttyä sähköurakoitsijaa. Eurosolar BigPower -järjestelmä tulee mitoittaa siten, että saatava sähköenergian määrä kattaa kaiken sähkönkulutuksen normaalikäytössä. Ympärivuotisessa käytössä voidaan järjestelmään liittää myös tuuligeneraattori sekä aggregaatti. Paneelisto voidaan asentaa normaalisti katolle tai sopivien telineiden avulla myös maastoon. Eurosolar BigPower -järjestelmä sisältää kaikki tarvittavat pääkomponentit, aurinkopaneelit, asennustelineet, lataussäätimen, invertteri-laturiyhdistelmän sekä akuston. Suosittelemme teille aina parasta mahdollista kokonaisuutta, juuri teidän tarpeisiinne. Lisävarusteena on saatavana ohjelmoitava aggregaatin automaattinen käynnistinautomatiikka. Eurosolar BigPower 520/1600W järjestelmä 4 x 100 W paneeli + telineet 4 x AGM akku 220Ah 1 x MPPT 40 A säädin 1 x Akkukaapeli 3 m + sulake 1 x Victron 12V/1600W/70A 1 x Akkukaapeli 2 m invertterille 1 x BMV akkumonitori + LCD 3 paria akkujen rinnankytkentäkaapelit tuotto 2490 Wh / vrk Eurosolar BigPower 730/2000W järjestelmä 4 x 140 W paneeli + telineet 6 x AGM akku 220Ah 1 x MPPT 40 A säädin 1 x Akkukaapeli 3 m + sulake 1 x Victron 12V/2000W/80A 1 x Akkukaapeli 2 m invertterille 1 x BMV akkumonitori + LCD 5 paria akkujen rinnankytkentäkaapelit tuotto 3500 Wh / vrk Ilman akkuja Ilman akkuja 3320 Eurosolar BigPower 1090/3000W järjestelmä 6 x 140 W paneeli + telineet 8 x AGM akku 220 Ah 1 x MPPT 40 A säädin 1 x Akkukaapeli 3 m + sulake 1 x Victron 24V/3000W/120A 1 x Akkukaapeli 2 m invertterille 1 x BMV akkumonitori + LCD 7 paria akkujen rinnankytkentäkaapelit tuotto 5250 Wh / vrk Eurosolar BigPower 1455/5000W järjestelmä 8 x 140 W paneeli + telineet 10 x AGM akku 220 Ah 1 x MPPT 40 A säädin 1 x Akkukaapeli 3 m + sulake 1 x Victron 24V/5000W/120A 1 x Akkukaapeli 2 m invertterille 1 x BMV akkumonitori + LCD 9 paria akkujen rinnankytkentäkaapelit tuotto 7000 Wh / vrk Ilman akkuja Ilman akkuja Aurinkosähköjärjestelmät

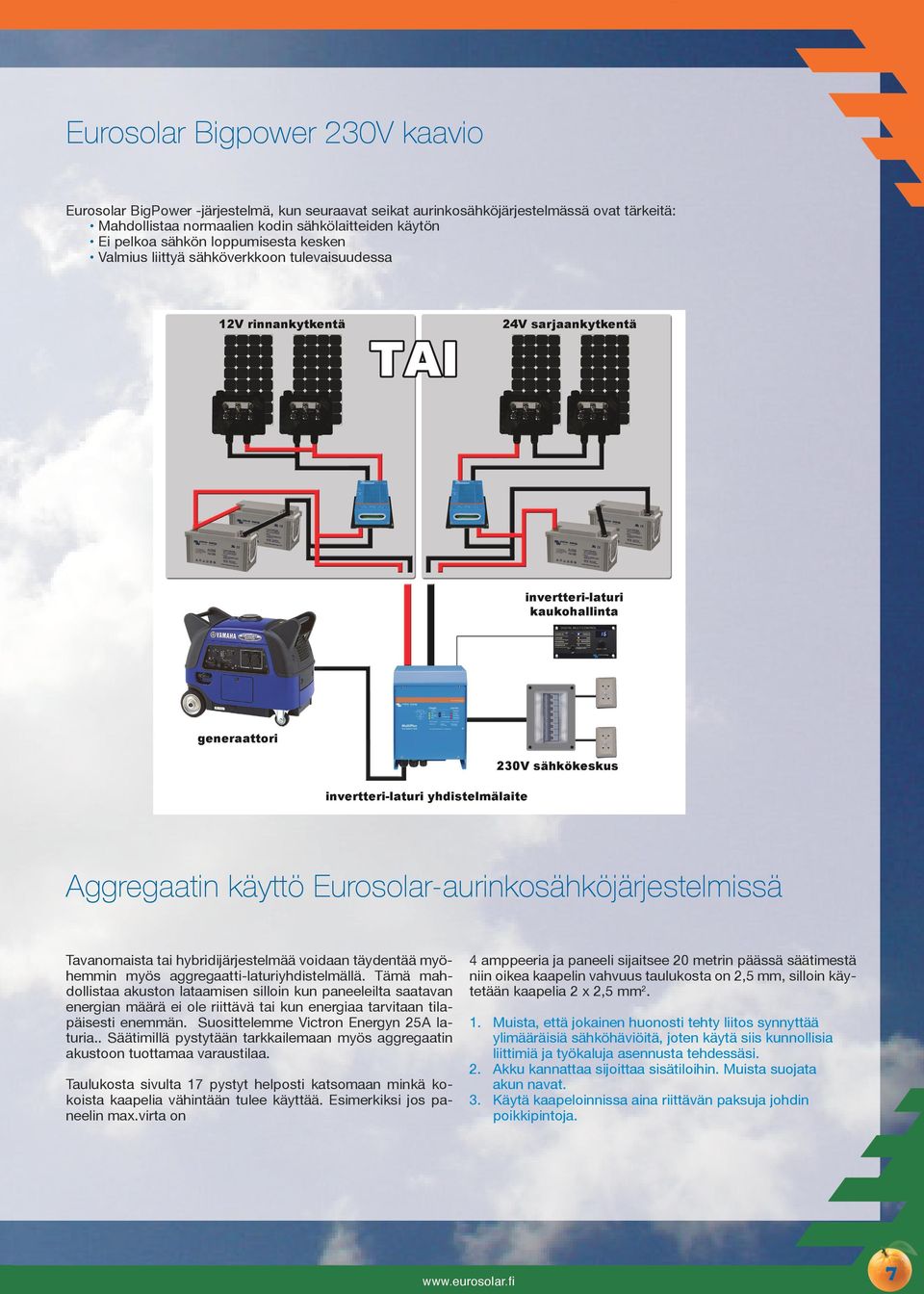

7 Eurosolar Bigpower 230V kaavio Eurosolar BigPower -järjestelmä, kun seuraavat seikat aurinkosähköjärjestelmässä ovat tärkeitä: Mahdollistaa normaalien kodin sähkölaitteiden käytön Ei pelkoa sähkön loppumisesta kesken Valmius liittyä sähköverkkoon tulevaisuudessa Aggregaatin käyttö Eurosolar-aurinkosähköjärjestelmissä Tavanomaista tai hybridijärjestelmää voidaan täydentää myöhemmin myös aggregaatti-laturiyhdistelmällä. Tämä mahdollistaa akuston lataamisen silloin kun paneeleilta saatavan energian määrä ei ole riittävä tai kun energiaa tarvitaan tilapäisesti enemmän. Suosittelemme Victron Energyn 25A laturia.. Säätimillä pystytään tarkkailemaan myös aggregaatin akustoon tuottamaa varaustilaa. Taulukosta sivulta 17 pystyt helposti katsomaan minkä kokoista kaapelia vähintään tulee käyttää. Esimerkiksi jos paneelin max.virta on 4 amppeeria ja paneeli sijaitsee 20 metrin päässä säätimestä niin oikea kaapelin vahvuus taulukosta on 2,5 mm, silloin käytetään kaapelia 2 x 2,5 mm Muista, että jokainen huonosti tehty liitos synnyttää ylimääräisiä sähköhäviöitä, joten käytä siis kunnollisia liittimiä ja työkaluja asennusta tehdessäsi. 2. Akku kannattaa sijoittaa sisätiloihin. Muista suojata akun navat. 3. Käytä kaapeloinnissa aina riittävän paksuja johdin poikkipintoja. 7

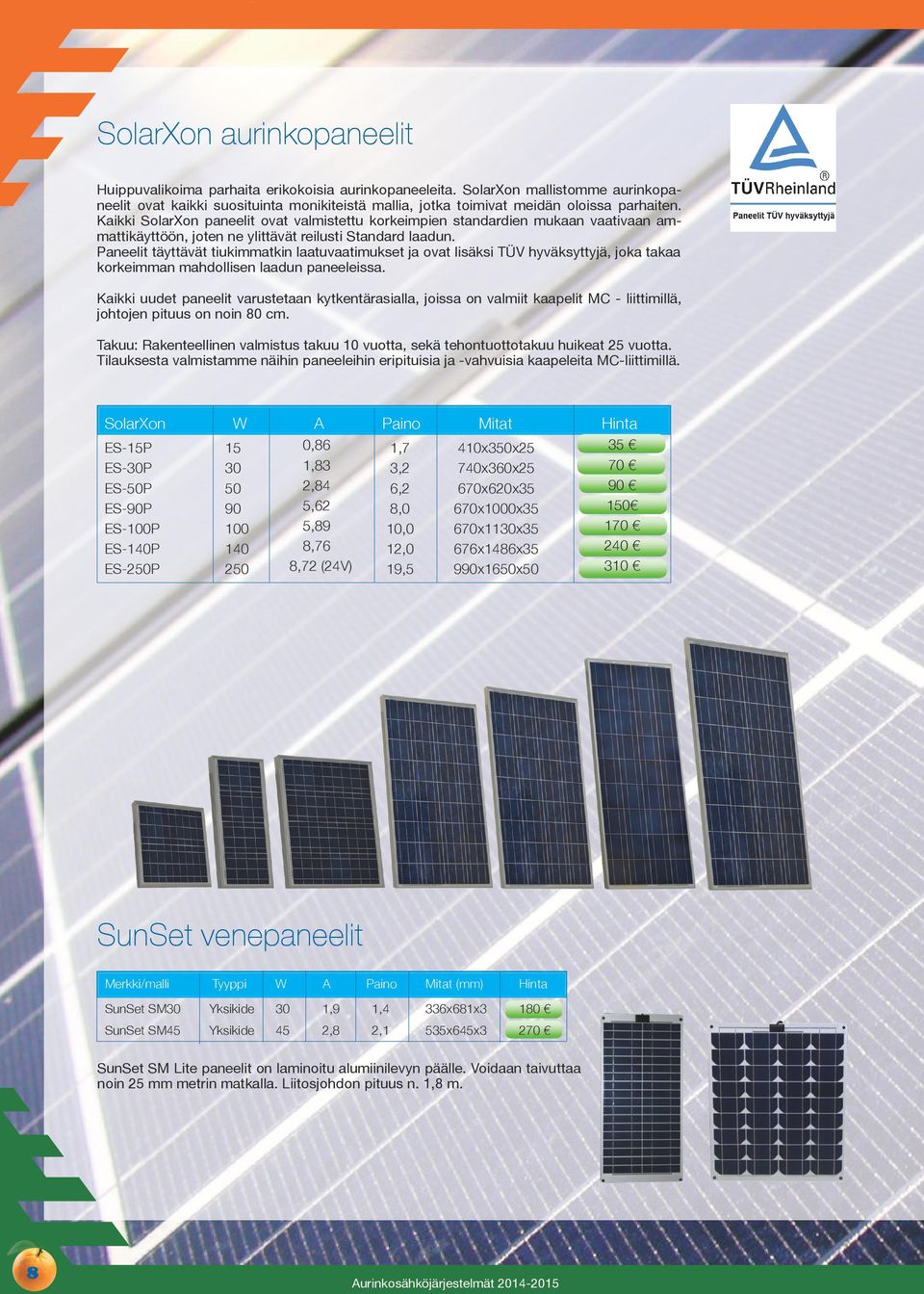

8 SolarXon aurinkopaneelit Huippuvalikoima parhaita erikokoisia aurinkopaneeleita. SolarXon mallistomme aurinkopaneelit ovat kaikki suosituinta monikiteistä mallia, jotka toimivat meidän oloissa parhaiten. Kaikki SolarXon paneelit ovat valmistettu korkeimpien standardien mukaan vaativaan ammattikäyttöön, joten ne ylittävät reilusti Standard laadun. Paneelit täyttävät tiukimmatkin laatuvaatimukset ja ovat lisäksi TÜV hyväksyttyjä, joka takaa korkeimman mahdollisen laadun paneeleissa. Kaikki uudet paneelit varustetaan kytkentärasialla, joissa on valmiit kaapelit MC - liittimillä, johtojen pituus on noin 80 cm. Takuu: Rakenteellinen valmistus takuu 10 vuotta, sekä tehontuottotakuu huikeat 25 vuotta. Tilauksesta valmistamme näihin paneeleihin eripituisia ja -vahvuisia kaapeleita MC-liittimillä. SolarXon W ES-15P ES-30P ES-50P ES-90P ES-100P ES-140P ES-250P A 0,86 1,83 2,84 5,62 5,89 8,76 8,72 (24V) Paino Mitat Hinta 1,7 3,2 6,2 8,0 10,0 12,0 19,5 410x350x25 740x360x25 670x620x35 670x1000x35 670x1130x35 676x1486x35 990x1650x50 SunSet venepaneelit Merkki/malli Tyyppi W SunSet SM30 Yksikide 30 SunSet SM45 Yksikide 45 A Paino Mitat (mm) Hinta 1,9 1,4 336x681x ,8 2,1 535x645x3 270 SunSet SM Lite paneelit on laminoitu alumiinilevyn päälle. Voidaan taivuttaa noin 25 mm metrin matkalla. Liitosjohdon pituus n. 1,8 m. 8 Aurinkosähköjärjestelmät

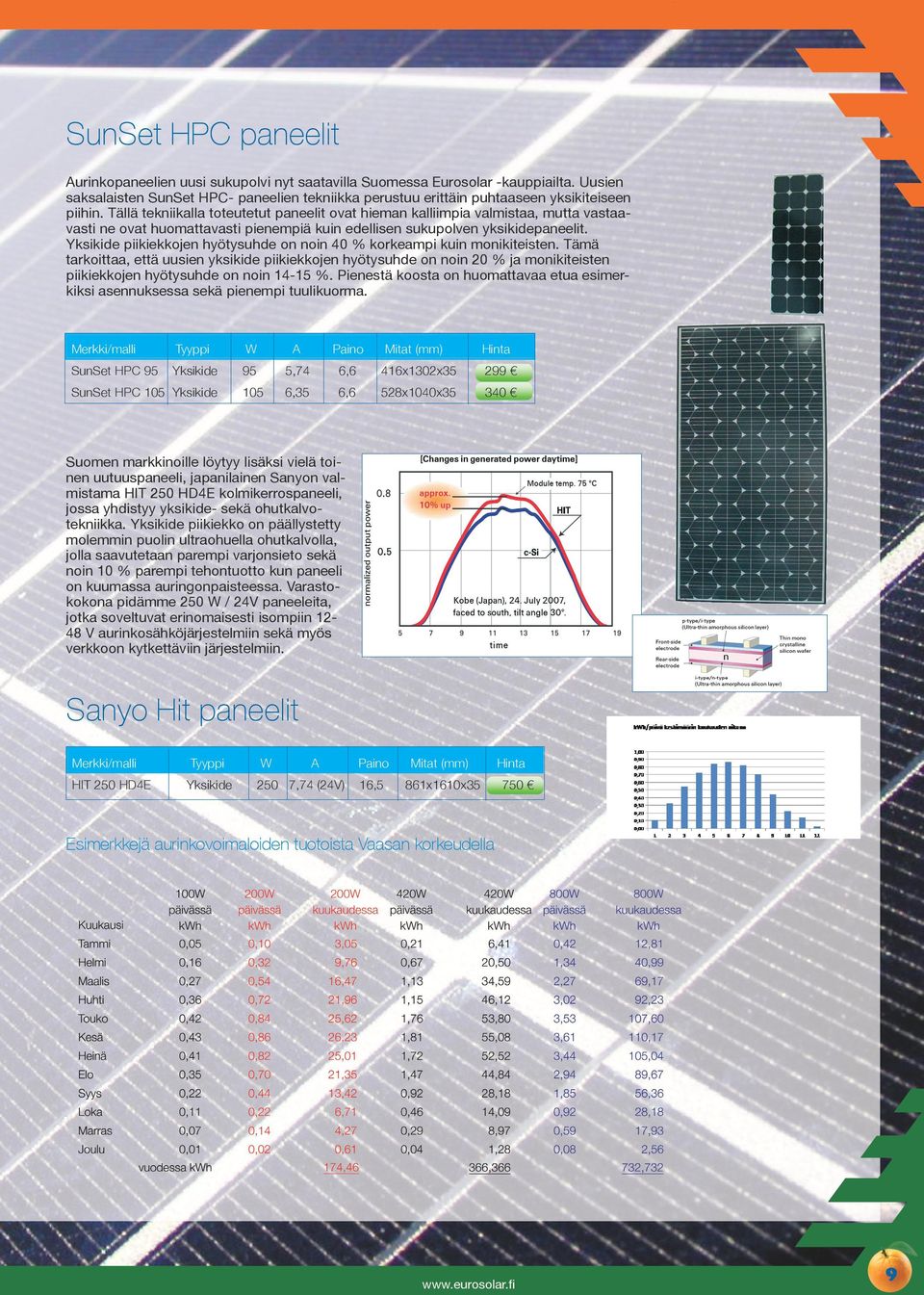

9 SunSet HPC paneelit Aurinkopaneelien uusi sukupolvi nyt saatavilla Suomessa Eurosolar -kauppiailta. Uusien saksalaisten SunSet HPC- paneelien tekniikka perustuu erittäin puhtaaseen yksikiteiseen piihin. Tällä tekniikalla toteutetut paneelit ovat hieman kalliimpia valmistaa, mutta vastaavasti ne ovat huomattavasti pienempiä kuin edellisen sukupolven yksikidepaneelit. Yksikide piikiekkojen hyötysuhde on noin 40 % korkeampi kuin monikiteisten. Tämä tarkoittaa, että uusien yksikide piikiekkojen hyötysuhde on noin 20 % ja monikiteisten piikiekkojen hyötysuhde on noin %. Pienestä koosta on huomattavaa etua esimerkiksi asennuksessa sekä pienempi tuulikuorma. Merkki/malli Tyyppi SunSet HPC 95 Yksikide SunSet HPC 105 Yksikide W A Paino Mitat (mm) Hinta 95 5,74 6,6 416x1302x ,35 6,6 528x1040x Suomen markkinoille löytyy lisäksi vielä toinen uutuuspaneeli, japanilainen Sanyon valmistama HIT 250 HD4E kolmikerrospaneeli, jossa yhdistyy yksikide- sekä ohutkalvotekniikka. Yksikide piikiekko on päällystetty molemmin puolin ultraohuella ohutkalvolla, jolla saavutetaan parempi varjonsieto sekä noin 10 % parempi tehontuotto kun paneeli on kuumassa auringonpaisteessa. Varastokokona pidämme 250 W / 24V paneeleita, jotka soveltuvat erinomaisesti isompiin 1248 V aurinkosähköjärjestelmiin sekä myös verkkoon kytkettäviin järjestelmiin. Sanyo Hit paneelit Merkki/malli Tyyppi W HIT 250 HD4E Yksikide 250 7,74 (24V) A Paino Mitat (mm) 16,5 861x1610x35 Hinta 750 Esimerkkejä aurinkovoimaloiden tuotoista Vaasan korkeudella 9

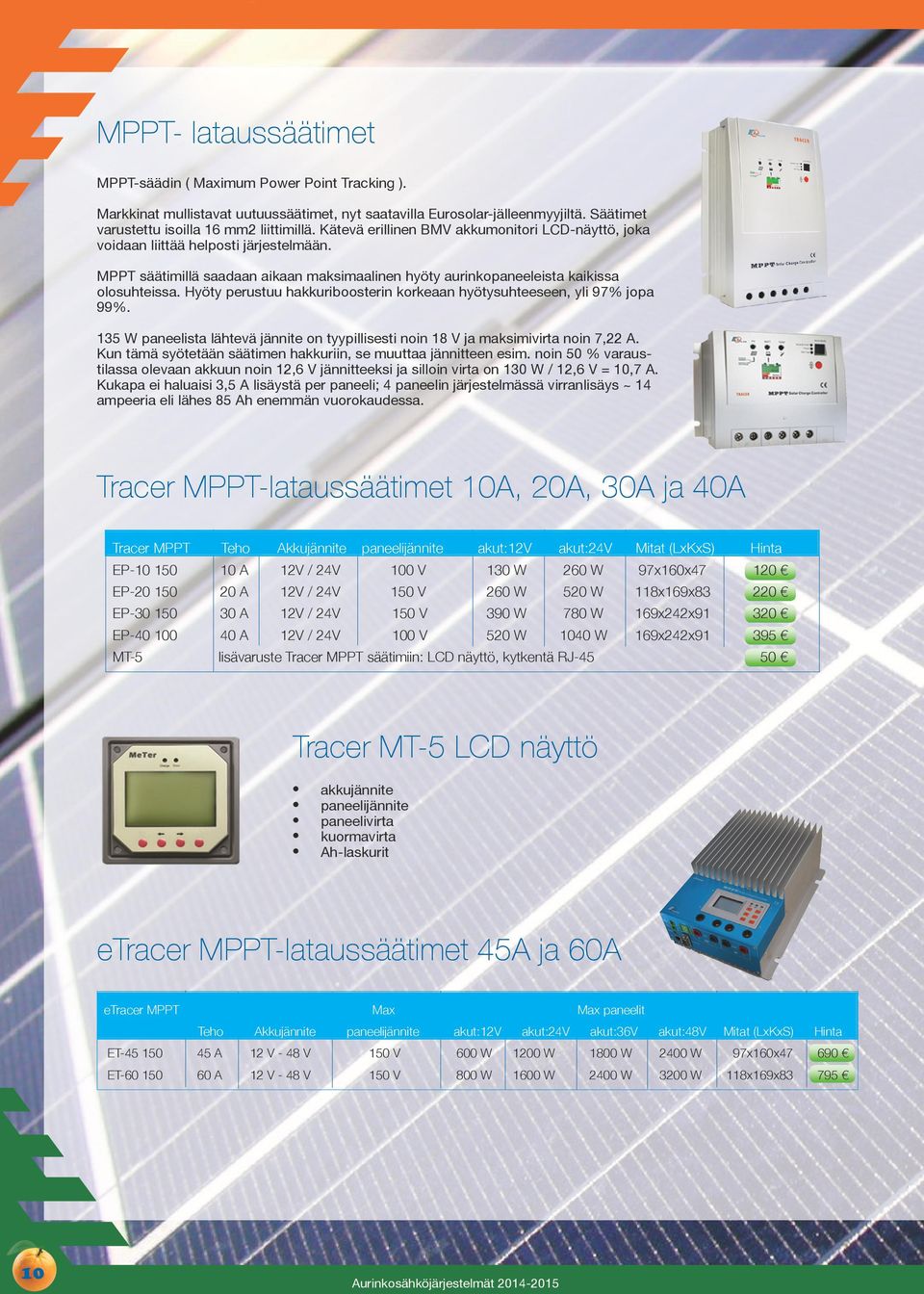

10 MPPT- lataussäätimet MPPT-säädin ( Maximum Power Point Tracking ). Markkinat mullistavat uutuussäätimet, nyt saatavilla Eurosolar-jälleenmyyjiltä. Säätimet varustettu isoilla 16 mm2 liittimillä. Kätevä erillinen BMV akkumonitori LCD-näyttö, joka voidaan liittää helposti järjestelmään. MPPT säätimillä saadaan aikaan maksimaalinen hyöty aurinkopaneeleista kaikissa olosuhteissa. Hyöty perustuu hakkuriboosterin korkeaan hyötysuhteeseen, yli 97% jopa 99%. 135 W paneelista lähtevä jännite on tyypillisesti noin 18 V ja maksimivirta noin 7,22 A. Kun tämä syötetään säätimen hakkuriin, se muuttaa jännitteen esim. noin 50 % varaustilassa olevaan akkuun noin 12,6 V jännitteeksi ja silloin virta on 130 W / 12,6 V = 10,7 A. Kukapa ei haluaisi 3,5 A lisäystä per paneeli; 4 paneelin järjestelmässä virranlisäys ~ 14 ampeeria eli lähes 85 Ah enemmän vuorokaudessa. Tracer MPPT-lataussäätimet 10A, 20A, 30A ja 40A Tracer MPPT Teho Akkujännite paneelijännite akut:12v akut:24v Mitat (LxKxS) Hinta EP A 12V / 24V 100 V 130 W 260 W 97x160x EP A 12V / 24V 150 V 260 W 520 W 118x169x EP A 12V / 24V 150 V 390 W 780 W 169x242x EP A 12V / 24V 100 V 520 W 1040 W 169x242x MT-5 lisävaruste Tracer MPPT säätimiin: LCD näyttö, kytkentä RJ Tracer MT-5 LCD näyttö akkujännite paneelijännite paneelivirta kuormavirta Ah-laskurit etracer MPPT-lataussäätimet 45A ja 60A etracer MPPT Max Max paneelit Teho Akkujännite paneelijännite akut:12v akut:24v akut:36v akut:48v Mitat (LxKxS) Hinta ET A 12 V - 48 V 150 V 600 W 1200 W 1800 W 2400 W 97x160x ET A 12 V - 48 V 150 V 800 W 1600 W 2400 W 3200 W 118x169x Aurinkosähköjärjestelmät

11 PWM- lautaussäätimet PWM-säätimet soveltuvat ensisijaisesti pienehköihin aurinkosähköjärjestelmiin kun haetaan kustannustehokasta vaihtoehtoa. PWM-säätimen valinta on perusteltua kun : Aurinkopaneeleiden kaapelivedot ovat lyhyitä tai paneelitehot suhteellisen pieniä, eikä ole muutakaan tarvetta nostattaa paneelien jännitettä järjestelmä jännitettä isommaksi. SolarXon EP PWM-lataussäätimet 5A, 10A, 20A, 30A SolarXon Max paneelit LandStar Teho Akkujännite 12 V 24 V Mitat (LxKxS) Hinta LS-5 5 A 12 V 75 W - 97x66x25 25 LS A 12V / 24V 150 W 300 W 140x65x34 50 LS-20* 20 A 12V / 24V 300 W 600 W 153x75x BS-20 DUAL** 20 A 12V / 24V 300 W 600 W 153x75x MT-2 * lisävaruste EP-20 säätimeen: LCD näyttä, kytkentä RJ ** DUAL säätimessä lähdöt kahdelle akustolle: veneessä esim: startti- ja käyttöakulle SolarXon EP MT-2 LCD näyttö (vain SolarXon EP-20A säätimeen) akkujännite paneelijännite paneelivirta kuormavirta Ah-laskurit SolarXon VievStar PWM-lataussäätimet 10A, 20A, 30A SolarXon Max paneelit VievStar Teho Akkujännite 12 V 24 V Mitat (LxKxS) Hinta VS A 12V / 24V 150 W 300 W 162x85x40 90 VS A 12V / 24V 300 W 600 W 162x100x VS A 12V / 24V 450 W 900 W 200x103x VS-säätimissä on kaikissa malleissa selkeä LCD näyttö, säädin on ohjelmoitavissa Säätimissä on myös isot kaapeliliitännät Morningstar Max paneelit ProStar Teho Akkujännite 12 V 24 V 48 V Mitat (LxKxS) Hinta PS-15 LCD 48V 15 A 48 V W 153x105x

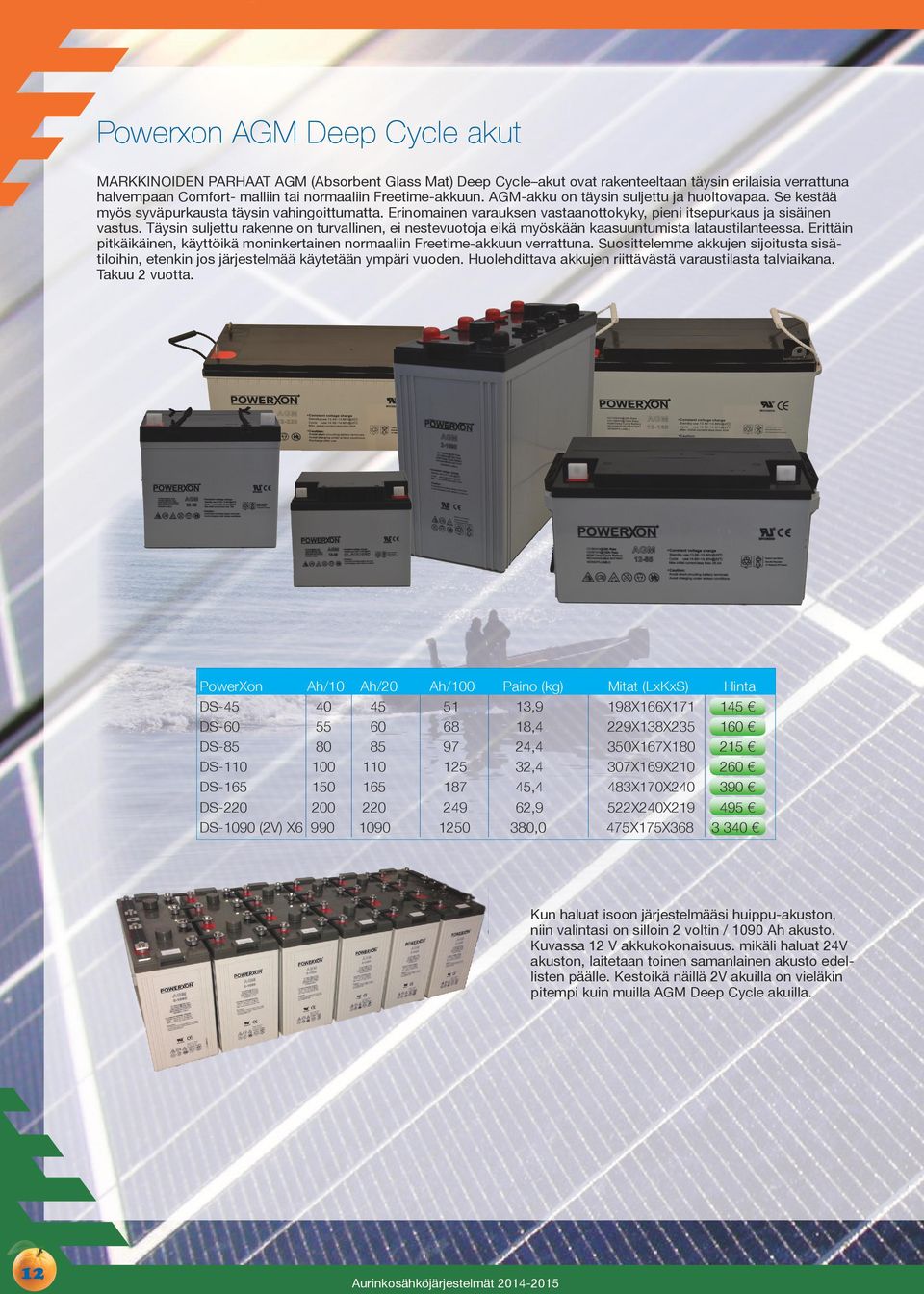

12 Powerxon AGM Deep Cycle akut MARKKINOIDEN PARHAAT AGM (Absorbent Glass Mat) Deep Cycle akut ovat rakenteeltaan täysin erilaisia verrattuna halvempaan Comfort- malliin tai normaaliin Freetime-akkuun. AGM-akku on täysin suljettu ja huoltovapaa. Se kestää myös syväpurkausta täysin vahingoittumatta. Erinomainen varauksen vastaanottokyky, pieni itsepurkaus ja sisäinen vastus. Täysin suljettu rakenne on turvallinen, ei nestevuotoja eikä myöskään kaasuuntumista lataustilanteessa. Erittäin pitkäikäinen, käyttöikä moninkertainen normaaliin Freetime-akkuun verrattuna. Suosittelemme akkujen sijoitusta sisätiloihin, etenkin jos järjestelmää käytetään ympäri vuoden. Huolehdittava akkujen riittävästä varaustilasta talviaikana. Takuu 2 vuotta. PowerXon Ah/10 Ah/20 DS DS DS DS DS DS DS-1090 (2V) X Ah/ Paino (kg) 13,9 18,4 24,4 32,4 45,4 62,9 380,0 Mitat (LxKxS) Hinta 198X166X X138X X167X X169X X170X X240X X175X Kun haluat isoon järjestelmääsi huippu-akuston, niin valintasi on silloin 2 voltin / 1090 Ah akusto. Kuvassa 12 V akkukokonaisuus. mikäli haluat 24V akuston, laitetaan toinen samanlainen akusto edellisten päälle. Kestoikä näillä 2V akuilla on vieläkin pitempi kuin muilla AGM Deep Cycle akuilla. 12 Aurinkosähköjärjestelmät

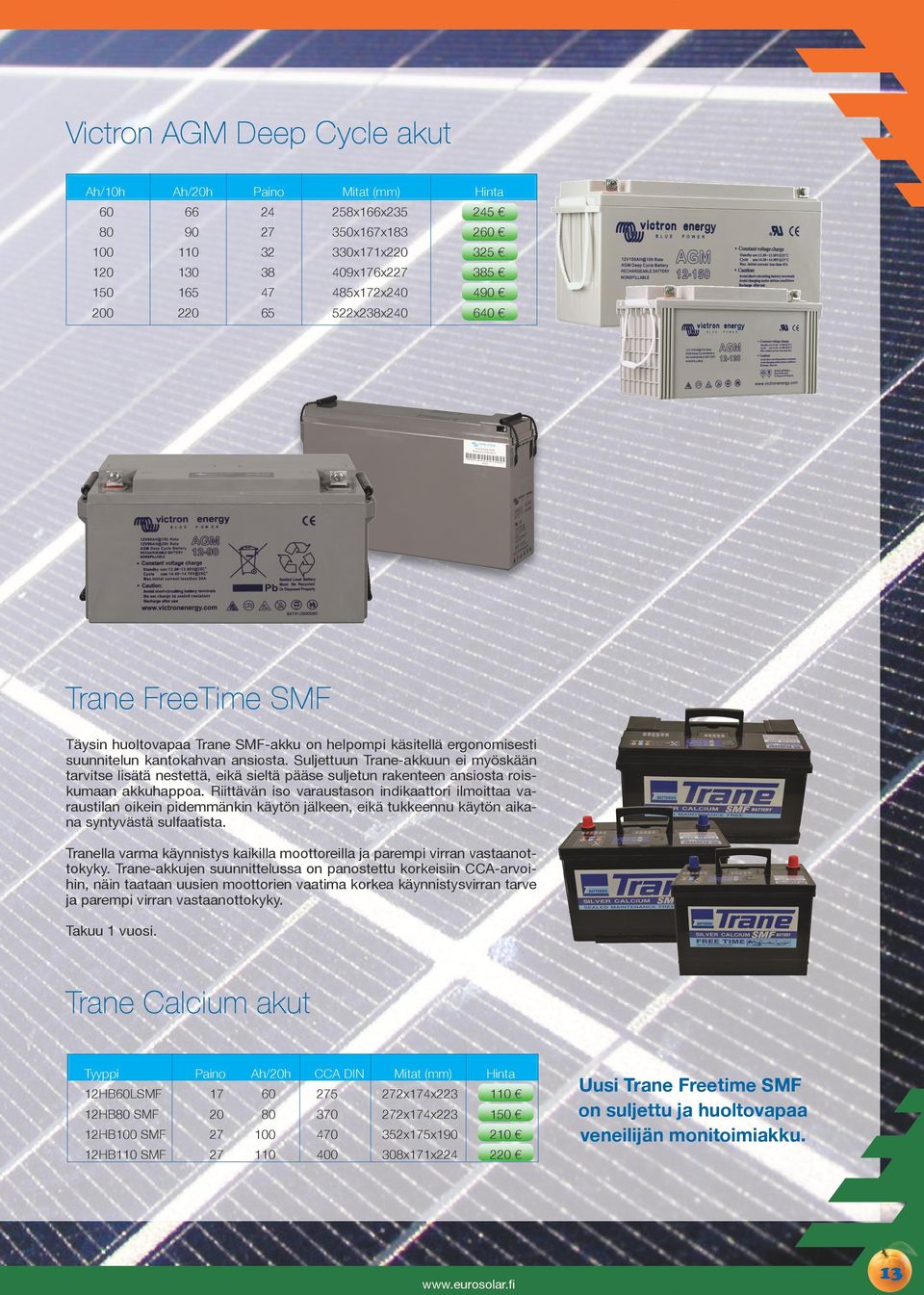

13 Victron AGM Deep Cycle akut Ah/10h Ah/20h Paino Mitat (mm) Hinta x166x x167x x171x x176x x172x x238x Trane FreeTime SMF Täysin huoltovapaa Trane SMF-akku on helpompi käsitellä ergonomisesti suunnitelun kantokahvan ansiosta. Suljettuun Trane-akkuun ei myöskään tarvitse lisätä nestettä, eikä sieltä pääse suljetun rakenteen ansiosta roiskumaan akkuhappoa. Riittävän iso varaustason indikaattori ilmoittaa varaustilan oikein pidemmänkin käytön jälkeen, eikä tukkeennu käytön aikana syntyvästä sulfaatista. Tranella varma käynnistys kaikilla moottoreilla ja parempi virran vastaanottokyky. Trane-akkujen suunnittelussa on panostettu korkeisiin CCA-arvoihin, näin taataan uusien moottorien vaatima korkea käynnistysvirran tarve ja parempi virran vastaanottokyky. Takuu 1 vuosi. Trane Calcium akut Tyyppi Paino Ah/20h CCA DIN Mitat (mm) Hinta 12HB60LSMF x174x HB80 SMF x174x HB100 SMF x175x HB110 SMF x171x Uusi Trane Freetime SMF on suljettu ja huoltovapaa veneilijän monitoimiakku. 13

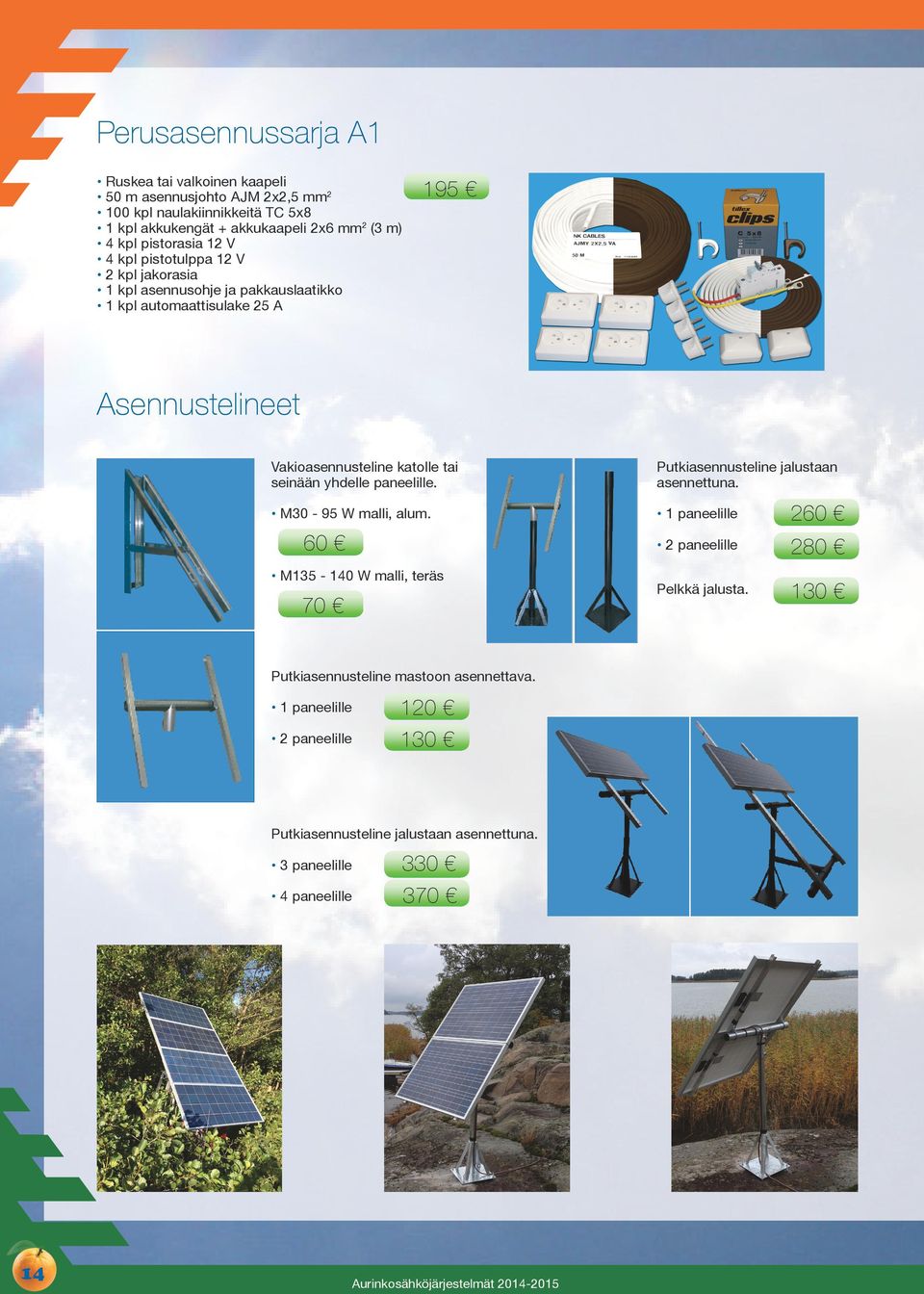

14 Perusasennussarja A1 Ruskea tai valkoinen kaapeli 50 m asennusjohto AJM 2x2,5 mm2 100 kpl naulakiinnikkeitä TC 5x8 1 kpl akkukengät + akkukaapeli 2x6 mm2 (3 m) 4 kpl pistorasia 12 V 4 kpl pistotulppa 12 V 2 kpl jakorasia 1 kpl asennusohje ja pakkauslaatikko 1 kpl automaattisulake 25 A 195 Asennustelineet Vakioasennusteline katolle tai seinään yhdelle paneelille. Putkiasennusteline jalustaan asennettuna. M30-95 W malli, alum. 1 paneelille paneelille 280 Pelkkä jalusta M W malli, teräs 70 Putkiasennusteline mastoon asennettava. 1 paneelille 2 paneelille Putkiasennusteline jalustaan asennettuna. 3 paneelille 4 paneelille Aurinkosähköjärjestelmät

15 Tarvikkeet Pistorasia 12 V, pinta-asennus, 2-osainen 10 Pistorasia 12 V, upotettava, 2-osainen 15 Pistotulppa 12 V 5 Jakorasia, 2-liitäntää 6 Jakorasia, 6-liitäntää 10 Kalvojakorasia, IP44, +huppuliittimet 15 Kytkin, 1-osainen, ruuviliittimet, pinta-asennus 10 Kytkin, 2-osainen, ruuviliittimet, pinta-asennus 16 Porraskytkin, ruuviliittimet, pinta-asennus 25 GSM tupakansytytin pistorasia 15 GSM sovite -> hauenleuat 8 GSM sovite -> pistotulppa 12 V 15 Läpivientisarja, 12 V pistorasia + pistotulppa 28 TC naulakiinnikkeet 5x8 valkoinen, 100 kpl 12 TC naulakiinnikkeet 5x8 ruskea, 100 kpl 12 Akkujohto 3m (2x6 mm²) + automaattisulake 25 A, valk. 35 Akkujohto 3m (2x6 mm²) + automaattisulake 25 A, ruskea 35 Akkujohto 3m (2x16 mm²) + 50 A sulake + sulakekotelo 90 Akkujohto 2m (2x70 mm²) 100 Mega sulakepesä 100 A 300 A 40 Mega sulake 100 A 300 A 15 Rinnankytkentäkaapelit, 16 mm², 30 cm, pari

16 Tarvikkeet Automaattisulake 6 A 10 Automaattisulake 10 A 10 Automaattisulake 16 A 10 Automaattisulake 20 A 10 Automaattisulake 25 A 10 Kytkentäkeskus, IP44, automaattisulakkeilla: 1x25A, 1x16A, 2x10A 80 KAAPELIT AJMY 2x2,5 mm², valkoinen, m 2 AJMY 2x2,5 mm², valkoinen, kela 50 m 85 AJMY 2x2,5 mm², ruskea, m 2 AJMY 2x2,5 mm², ruskea, kela 50 m 85 AJMY 2x6 mm², valkoinen, m 4,50 AJMY 2x6 mm², valkoinen, kela 50 m 195 AJMY 2x6 mm², valkoinen, kela 100 m 390 AJMY 2x6 mm², ruskea, m 4,50 AJMY 2x6 mm², ruskea, kela 50 m 195 AJMY 2x6 mm², ruskea, kela 100 m 390 AJMY 2x10 mm², valkoinen, m 6,50 AJMY 2x10 mm², valkoinen, kela 50 m 290 MKEM 2x16 mm², musta/sininen, m 10 MCMK 3x6/6 mm², maakaapeli, m 8 HI-FLEX 2x70 mm², m 40 AURINKOPANEELIKAAPELI + LIITTIMET SOLAR-FLEX 1x6 mm², m 3 MultiContact, MC4, liitinpari Aurinkosähköjärjestelmät

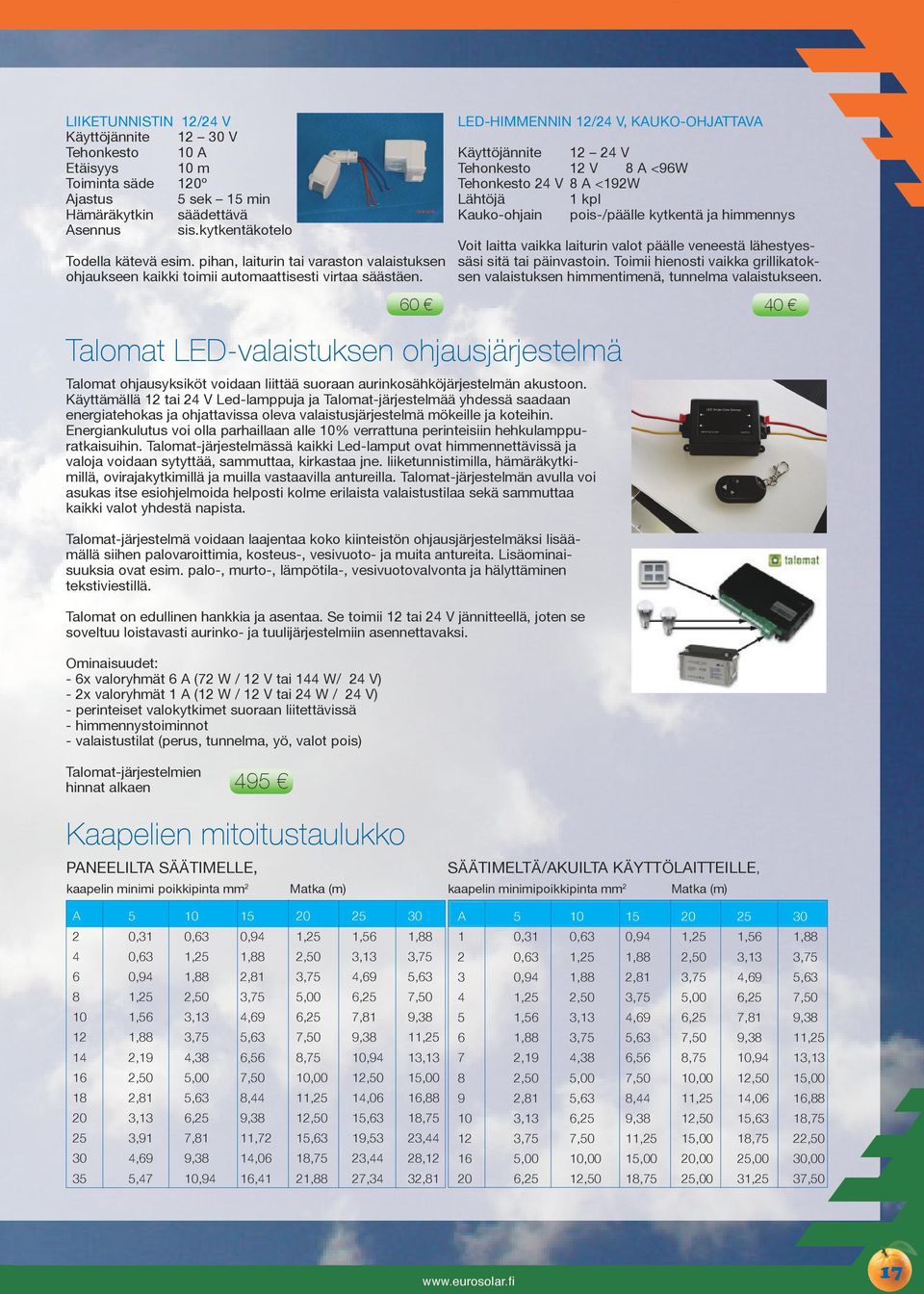

17 LIIKETUNNISTIN 12/24 V Käyttöjännite V Tehonkesto 10 A Etäisyys 10 m Toiminta säde 120º Ajastus 5 sek 15 min Hämäräkytkin säädettävä Asennus sis.kytkentäkotelo Todella kätevä esim. pihan, laiturin tai varaston valaistuksen ohjaukseen kaikki toimii automaattisesti virtaa säästäen. Talomat ohjausyksiköt voidaan liittää suoraan aurinkosähköjärjestelmän akustoon. Käyttämällä 12 tai 24 V Led-lamppuja ja Talomat-järjestelmää yhdessä saadaan energiatehokas ja ohjattavissa oleva valaistusjärjestelmä mökeille ja koteihin. Energiankulutus voi olla parhaillaan alle 10% verrattuna perinteisiin hehkulamppuratkaisuihin. Talomat-järjestelmässä kaikki Led-lamput ovat himmennettävissä ja valoja voidaan sytyttää, sammuttaa, kirkastaa jne. liiketunnistimilla, hämäräkytkimillä, ovirajakytkimillä ja muilla vastaavilla antureilla. Talomat-järjestelmän avulla voi asukas itse esiohjelmoida helposti kolme erilaista valaistustilaa sekä sammuttaa kaikki valot yhdestä napista. Talomat-järjestelmä voidaan laajentaa koko kiinteistön ohjausjärjestelmäksi lisäämällä siihen palovaroittimia, kosteus-, vesivuoto- ja muita antureita. Lisäominaisuuksia ovat esim. palo-, murto-, lämpötila-, vesivuotovalvonta ja hälyttäminen tekstiviestillä. Talomat on edullinen hankkia ja asentaa. Se toimii 12 tai 24 V jännitteellä, joten se soveltuu loistavasti aurinko- ja tuulijärjestelmiin asennettavaksi. Ominaisuudet: - 6x valoryhmät 6 A (72 W / 12 V tai 144 W/ 24 V) - 2x valoryhmät 1 A (12 W / 12 V tai 24 W / 24 V) - perinteiset valokytkimet suoraan liitettävissä - himmennystoiminnot - valaistustilat (perus, tunnelma, yö, valot pois) LED-HIMMENNIN 12/24 V, KAUKO-OHJATTAVA Käyttöjännite V Tehonkesto 12 V 8 A <96W Tehonkesto 24 V 8 A <192W Lähtöjä 1 kpl Kauko-ohjain pois-/päälle kytkentä ja himmennys Voit laitta vaikka laiturin valot päälle veneestä lähestyessäsi sitä tai päinvastoin. Toimii hienosti vaikka grillikatoksen valaistuksen himmentimenä, tunnelma valaistukseen Talomat LED-valaistuksen ohjausjärjestelmä Talomat-järjestelmien hinnat alkaen 495 Kaapelien mitoitustaulukko PANEELILTA SÄÄTIMELLE, kaapelin minimi poikkipinta mm 2 Matka (m) A ,31 0,63 0,94 1,25 1,56 1,88 4 0,63 1,25 1,88 2,50 3,13 3,75 6 0,94 1,88 2,81 3,75 4,69 5,63 8 1,25 2,50 3,75 5,00 6,25 7, ,56 3,13 4,69 6,25 7,81 9, ,88 3,75 5,63 7,50 9,38 11, ,19 4,38 6,56 8,75 10,94 13, ,50 5,00 7,50 10,00 12,50 15, ,81 5,63 8,44 11,25 14,06 16, ,13 6,25 9,38 12,50 15,63 18, ,91 7,81 11,72 15,63 19,53 23, ,69 9,38 14,06 18,75 23,44 28, ,47 10,94 16,41 21,88 27,34 32,81 SÄÄTIMELTÄ/AKUILTA KÄYTTÖLAITTEILLE, kaapelin minimipoikkipinta mm 2 Matka (m) A ,31 0,63 0,94 1,25 1,56 1,88 2 0,63 1,25 1,88 2,50 3,13 3,75 3 0,94 1,88 2,81 3,75 4,69 5,63 4 1,25 2,50 3,75 5,00 6,25 7,50 5 1,56 3,13 4,69 6,25 7,81 9,38 6 1,88 3,75 5,63 7,50 9,38 11,25 7 2,19 4,38 6,56 8,75 10,94 13,13 8 2,50 5,00 7,50 10,00 12,50 15,00 9 2,81 5,63 8,44 11,25 14,06 16, ,13 6,25 9,38 12,50 15,63 18, ,75 7,50 11,25 15,00 18,75 22, ,00 10,00 15,00 20,00 25,00 30, ,25 12,50 18,75 25,00 31,25 37,

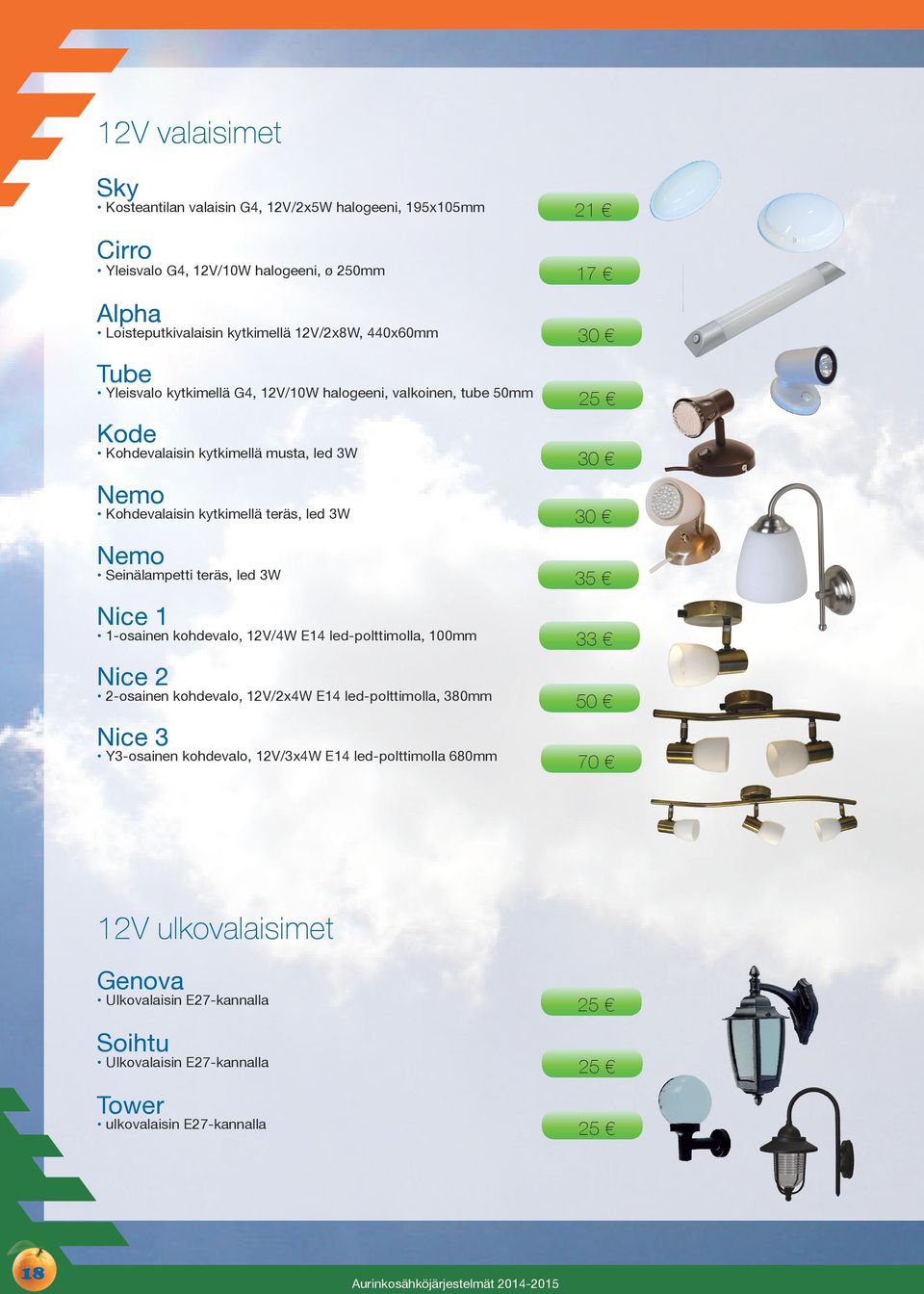

18 12V valaisimet Sky Kosteantilan valaisin G4, 12V/2x5W halogeeni, 195x105mm Cirro Yleisvalo G4, 12V/10W halogeeni, ø 250mm Alpha Loisteputkivalaisin kytkimellä 12V/2x8W, 440x60mm Tube Yleisvalo kytkimellä G4, 12V/10W halogeeni, valkoinen, tube 50mm Kode Kohdevalaisin kytkimellä musta, led 3W Nemo Kohdevalaisin kytkimellä teräs, led 3W Nemo Seinälampetti teräs, led 3W Nice 1 1-osainen kohdevalo, 12V/4W E14 led-polttimolla, 100mm Nice 2 2-osainen kohdevalo, 12V/2x4W E14 led-polttimolla, 380mm Nice 3 Y3-osainen kohdevalo, 12V/3x4W E14 led-polttimolla 680mm V ulkovalaisimet Genova Ulkovalaisin E27-kannalla Soihtu Ulkovalaisin E27-kannalla Tower ulkovalaisin E27-kannalla Aurinkosähköjärjestelmät

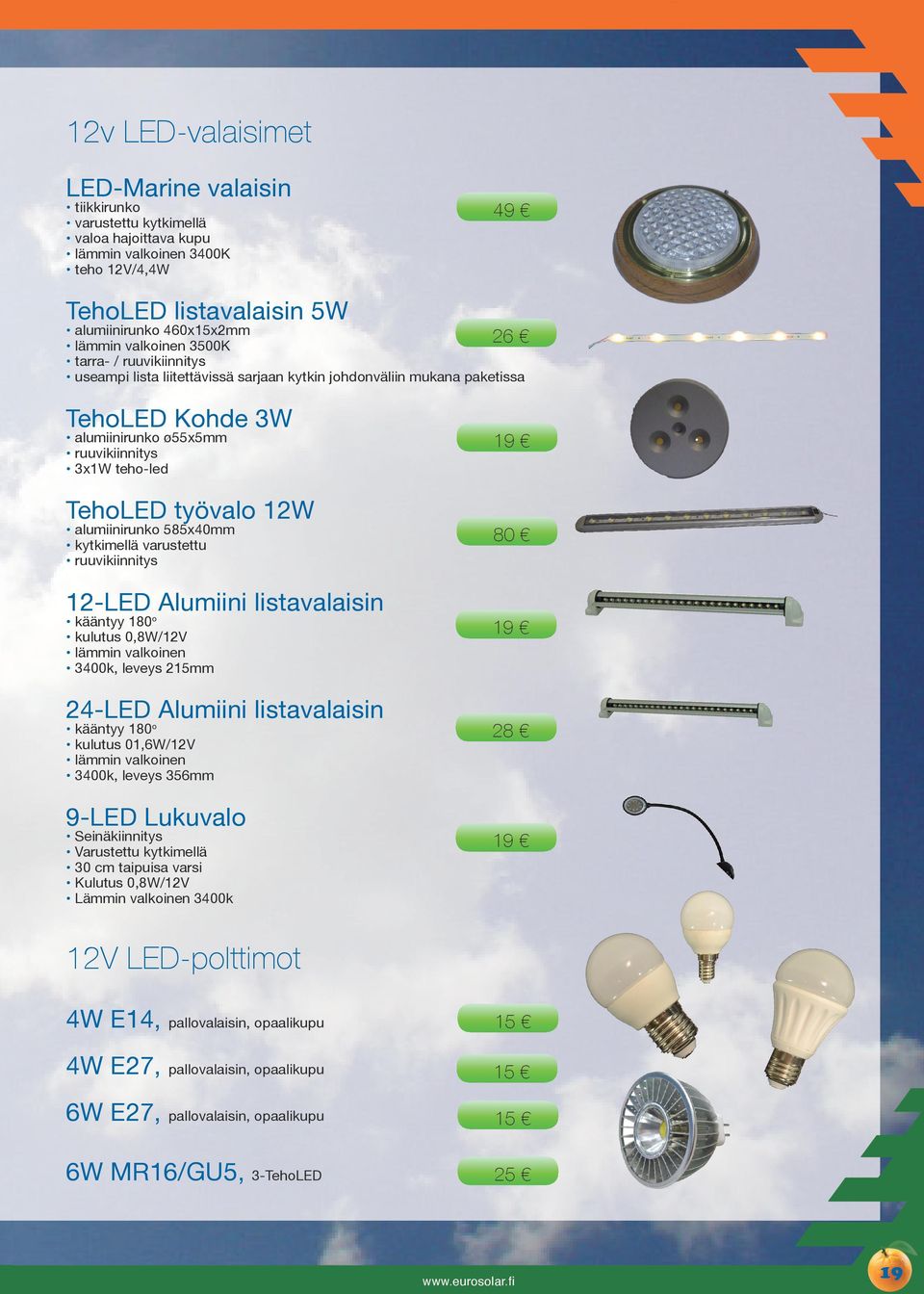

19 12v LED-valaisimet LED-Marine valaisin tiikkirunko varustettu kytkimellä valoa hajoittava kupu lämmin valkoinen 3400K teho 12V/4,4W 49 TehoLED listavalaisin 5W alumiinirunko 460x15x2mm 26 lämmin valkoinen 3500K tarra- / ruuvikiinnitys useampi lista liitettävissä sarjaan kytkin johdonväliin mukana paketissa TehoLED Kohde 3W alumiinirunko ø55x5mm ruuvikiinnitys 3x1W teho-led TehoLED työvalo 12W alumiinirunko 585x40mm kytkimellä varustettu ruuvikiinnitys 12-LED Alumiini listavalaisin kääntyy 180 o kulutus 0,8W/12V lämmin valkoinen 3400k, leveys 215mm 24-LED Alumiini listavalaisin kääntyy 180 o kulutus 01,6W/12V lämmin valkoinen 3400k, leveys 356mm 9-LED Lukuvalo Seinäkiinnitys Varustettu kytkimellä 30 cm taipuisa varsi Kulutus 0,8W/12V Lämmin valkoinen 3400k V LED-polttimot 4W E14, pallovalaisin, opaalikupu 4W E27, pallovalaisin, opaalikupu 6W E27, pallovalaisin, opaalikupu W MR16/GU5, 3-TehoLED

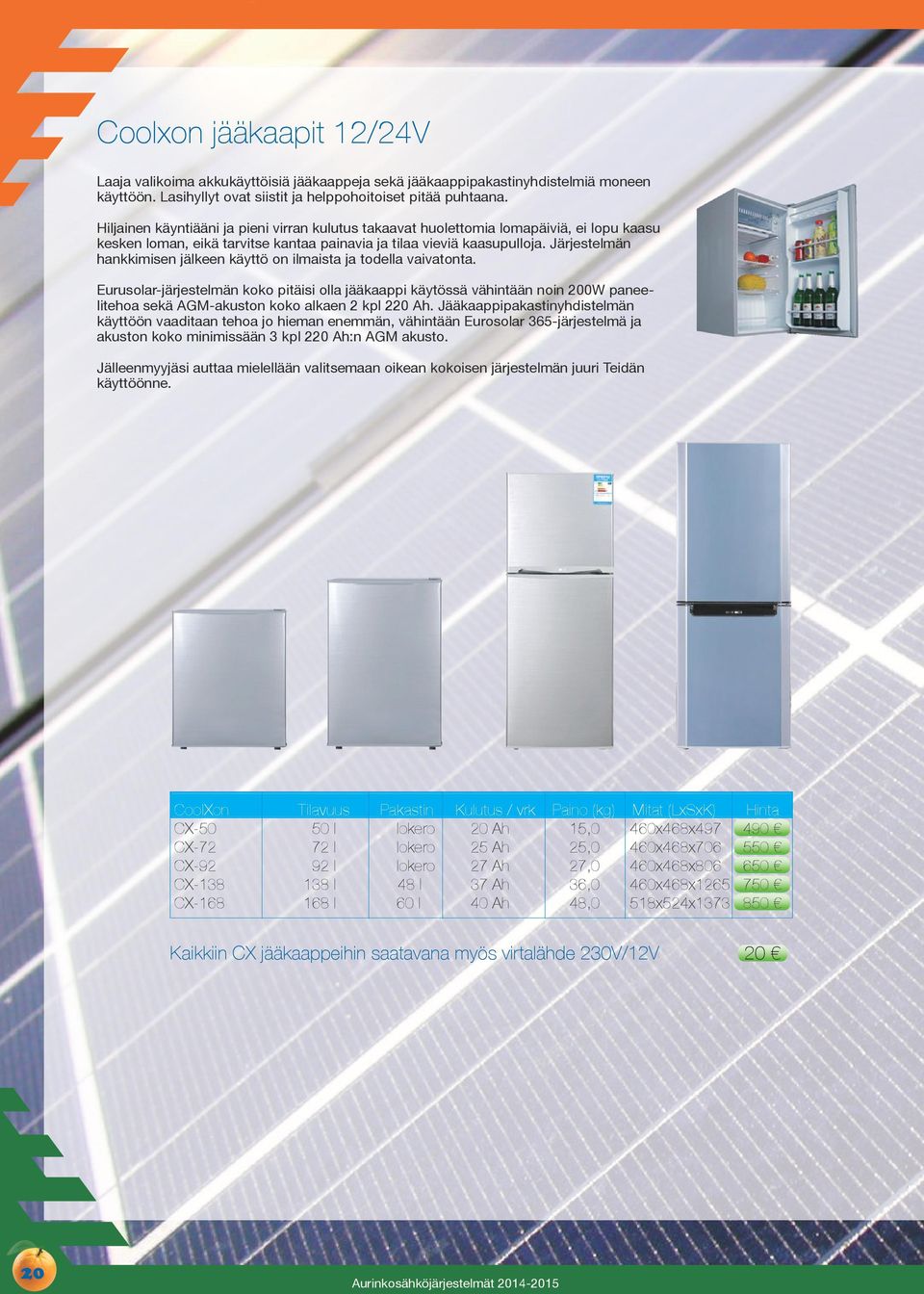

20 Coolxon jääkaapit 12/24V Laaja valikoima akkukäyttöisiä jääkaappeja sekä jääkaappipakastinyhdistelmiä moneen käyttöön. Lasihyllyt ovat siistit ja helppohoitoiset pitää puhtaana. Hiljainen käyntiääni ja pieni virran kulutus takaavat huolettomia lomapäiviä, ei lopu kaasu kesken loman, eikä tarvitse kantaa painavia ja tilaa vieviä kaasupulloja. Järjestelmän hankkimisen jälkeen käyttö on ilmaista ja todella vaivatonta. Eurusolar-järjestelmän koko pitäisi olla jääkaappi käytössä vähintään noin 200W paneelitehoa sekä AGM-akuston koko alkaen 2 kpl 220 Ah. Jääkaappipakastinyhdistelmän käyttöön vaaditaan tehoa jo hieman enemmän, vähintään Eurosolar 365-järjestelmä ja akuston koko minimissään 3 kpl 220 Ah:n AGM akusto. Jälleenmyyjäsi auttaa mielellään valitsemaan oikean kokoisen järjestelmän juuri Teidän käyttöönne. CoolXon Tilavuus Pakastin Kulutus / vrk Paino (kg) Mitat (LxSxK) Hinta CX l lokero 20 Ah 15,0 460x468x CX l lokero 25 Ah 25,0 460x468x CX l lokero 27 Ah 27,0 460x468x CX l 48 l 37 Ah 36,0 460x468x CX l 60 l 40 Ah 48,0 518x524x Kaikkiin CX jääkaappeihin saatavana myös virtalähde 230V/12V Aurinkosähköjärjestelmät

21 Waeco jääkaapit 12/24V Tiheä hyllysäätö. Jääkaapit ovat upotettavaa mallia. Danfoss-tekniikka. Tyyppi CR-50 CR-65 CR-80 CR-110 CR-140 mitat (LxKxS) 380x534x x525x x640x x745x x807x569 paino 19 kg 20 kg 23 kg 28 kg 32 kg kulutus 20 Ah/vrk 23 Ah/vrk 28 Ah/vrk 33 Ah/vrk 34 Ah/vrk tilavuus 48 l/4,6 l 64 l/4,6 l 80 l/4,6 l 108 l/8,5 l 136l/11,5l hinta CR-sarjan kaapit saatavilla RST-ovipinnalla + 100,00 euroa. Katso hinnasto. Ovihyllyt helposti siirrettävissä ja irrotettavissa. Tiheä hyllysäätö. Rosenlew jääkaappi voidaan sijoittaa myös työtason alle. HDC-sarjan kaapeissa hyvin eristetty pakastelokero. Danfoss-tekniikka. Tyyppi mitat (LxKxS) Rosenlew x840x600 HDC x1235x565 HDC x1395x565 HDC x1780x550 paino 35 kg 39 kg 44 kg 50 kg kulutus 31 Ah/vrk 40 Ah/vrk 46 Ah/vrk 98 Ah/vrk tilavuus 150 l 158 l/45 l 214 l/46 l 2811/61 l hinta Steca PF-166 jääkaappi/pakastin A++ energialuokka Automaattinen 12V / 24V tunnistus Lämpötila täysin ohjelmoitavissa Toimii jääkaappina tai pakastimena LED monitoiminäyttö Akun syväpurkaussuoja Kulutus jääkaappina +3C (huone +25C) 110Wh/vrk (n. 9A/vrk) Kulutus pakastimena -10C (huone +25C) 300Wh/vrk (n. 25A/vrk) 917 x 872 x 709 x

22 Eurosolar esittelee! Huippu-uutuus Ferre CookXon Luksusvarustellut liedet, uunit ja keittotasot niin mökille kuin kotiinkin. Tuotteet on valmistettu Euroopassa, laadukkaista materiaaleista. Laajasta mallistosta löytyy tuotteet jokaiselle kokkaajalle, sopiva liesi oikeaan tarpeeseen ja tilaan. Ferre CookXon-kaasuliedet ovat täydellinen ratkaisu jokaiseen keittiöön. Ferren täysikokoisia liesiä on kahta eri leveyttä, 50 cm ja 60 cm. Värivaihtoehtoina löytyy molemmissa leveyksissä perinteinen valkoinen, hienostunut musta sekä moderni ruostumaton teräs. CookXon-mallisto on huippuvarusteltu. Liesissä on neljä eritehoista poltinta, uunit on varustettu termostaatilla, sekä ala- että yläpolttimilla, Yläpoltinta voidaan kätevästi käyttää sekä grillaukseen että ruuan ruskistamiseen. Kaikissa CookXon-malleissa on takaa saranoitu karkaistu lasikansi, joka suojaa seinää roiskeilta, sekä ala-asennossa toimii kätevästi laskutasona, kun liettä ei käytetä. Kansi on helposti irrotettavissa. CookXon-malleissa on upea varustelu; liesitason kattilapidikkeet ovat emaloitua terästä 50 cm malleissa ja valurautaa 60 cm malleissa, painonappisytytys (230V), uunipeltejä on kaksi kappaletta, sekä paistoritilä. Uuniluukussa on 2-kertainen turvalasi, johon on sijoitettu myös lämpömittari. Kaikissa polttimoissa on liekinvarmistin. Ferre CookXon 50 cm liesi on ratkaisu pieneen tilaan Mitat (SxLxK) Polttimen tehot: Etu oikea Taka oikea Etu vasen Taka vasen Uunin alapoltin Uunin yläpoltin Paino 585 x 500 x 850 mm 850 W 1500 W 2300 W 1500 W 2200 W 1900 W 40 kg Ferre CookXon 60 cm liesi on täysikokoinen, jossa tilava uuni. Mitat (SxLxK) Polttimen tehot: Etu oikea Taka oikea Etu vasen Taka vasen Uunin alapoltin Uunin yläpoltin Paino 585 x 595 x 850 mm 850 W 1500 W 2300 W 1500 W 2200 W 1900 W 45 kg Hinnat: Perusmalli 50 cm valkoinen CookXon 50 cm valkoinen ja musta CookXon 50 cm ruostumaton teräs CookXon 60 cm valkoinen ja musta CookXon 60 cm ruostumaton teräs Aurinkosähköjärjestelmät

23 Ferre CookXon 90 cm kaasuliesi Todella upea 5-liekkinen kaasuliesi, jossa ei tila eikä teho lopu kesken, tilava uuni kruunaa kokonaisuuden. Lieden yläosa on ruostumatonta terästä ja kyljet ovat hopeanharmaata emaloitua terästä. Liedessä on neljä normaalipoltinta, sekä keskellä mahtava Wok-poltin teholtaan 3,6 kw. Uunissa on alalämpö ja ylälämpö, yläpoltin toimii kätevästi myös grillinä. Liesi on myös varustettu lasisella takaa saranoidulla kannella, joka suojaa seinää roiskeilta, ala-asennossa toimii kätevästi laskutasona, kun liettä ei käytetä. Kansi on helposti irrotettavissa. CookXon-malleissa on upea varustelu; liesitason kattilapidikkeet ovat valurautaa, painonappisytytys ja valo (230V), uunipeltejä normaali sekä syväpelti ja paistoritilä. Uuniluukussa on 2-kertainen turvalasi. Kaikissa polttimoissa liekinvarmistin. Liedessä on säädettävät jalat. Tuotetiedot Väri Mitat (SxLxK) Ferre CookXon 90 cm Ylä- ja etuosa ruostumatonta terästä Runko-osat hopeanharmaa 600 x 900 x 850 mm Polttimen tehot: Wok-poltin Etu oikea Taka oikea Etu vasen Taka vasen Uunin alapoltin Uunin yläpoltin (grilli) Paino 3600 W 850 W 2300 W 1500 W 1500 W 4500 W 3000 W 59,5 kg 890 Ferre CookXon 50 cm pöytäliesi Tilaihme 4-liekkinen pöytäliesi mahtavilla toiminnoilla ja varusteilla. Erinomainen liesi pieneen keittiöön, jossa tila on rajallinen. Liedessä on neljä poltinta, uunissa on alalämpö ja ylälämpö, yläpoltin toimii kätevästi myös grillinä. CookXon- malleissa on myös painonappisytytys, 2 uunipeltiä sekä paistoritilä. Liesi on myös varustettu metallisella takaa saranoidulla kannella, joka avattuna suojaa seinää roiskeilta, ala-asennossa toimii kätevästi laskutasona, kun liettä ei käytetä. Kansi on helposti irrotettavissa. Uuniluukussa on 2-kertainen turvalasi. Kaikissa polttimoissa liekinvarmistin. Tekniset tiedot: Väri Mitat (SxLxK) Valkoinen 550 x 500 x 450 mm Polttimen tehot: Etu oikea Taka oikea Etu vasen Taka vasen Uunin alapoltin Uunin yläpoltin(grilli) Paino 2300 W 1500 W 850 W 1500 W 2200 W 1900 W 19 kg EI SAATAVANA

24 Ferre CookXon erillinen kaasu-uuni CookXon kaasu-uunissa on termostaatti sekä ala- että ylälämpö. Väri valkoinen. Painonappisytytys, valo sekä digitaalinen ajastin (230V), uunipeltejä on kaksi kappaletta, sekä paistoritilä. Uuniluukussa on 2-kertainen turvalasi. Asennettavissa normaaliin 60 cm leveään kaappiin. Mitat (SxLxK) Poltinten tehot: Alapoltin Yläpoltin Paino 555 x 594 x 600 mm 2200 W 1900 W 26 kg 490 Ferre CookXon upotettava liesitaso CookXon-liesitasot upotetaan keittiön työtasoon. Liesitaso on ruostumatonta terästä, jossa on 4 poltinta. Voidaan sytyttää sähköisesti 230V, sytyttimellä tai tikuilla. Käyttökytkimet ovat lieden edessä. Mitat (SxLxK) Upotus-syvyys Kokonaiskorkeus Poltinten tehot: Etu oikea Taka oikea Etu vasen Taka vasen Paino 510 x 580 x 10 mm 45mm 50 mm 900 W 1500 W 2300 W 1500 W 6 kg Aurinkosähköjärjestelmät

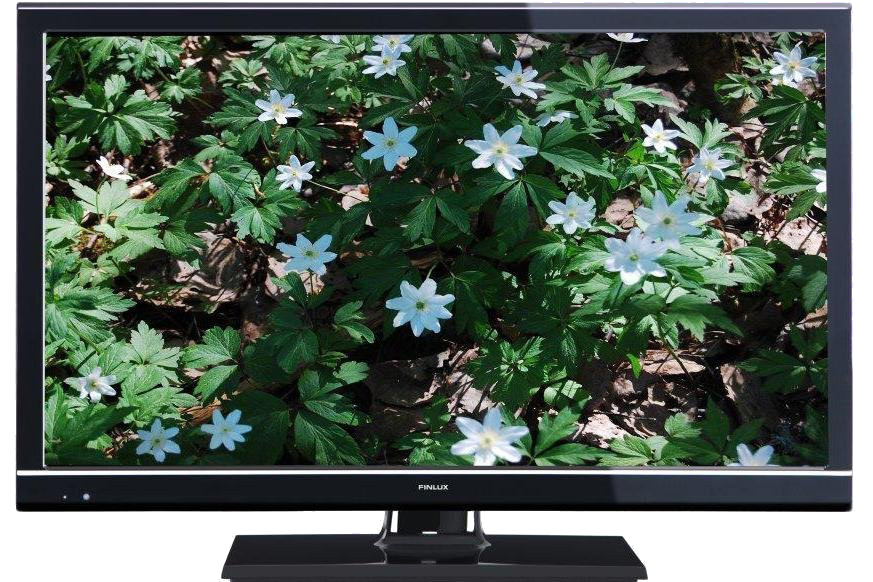

25 Viihde-elektroniikka 12/230V Finlux 19 Led TV, DVB-T+C, DVD,12/230V Resoluutio 1366x768 Kuvasuhde 16:9 Mitat (mm) 468x307x134/53 Virrankulutus 12V 1,6 A Sisältää 12V virtajohdon ja verkkomuuntajan Suomenkielinen valikko ja käyttöopas Takuu 1 vuosi 295 Finlux 22 Led TV, DVB-T+C, DVD, 12/230V Resoluutio 1920x1080 Kuvasuhde 16:9 Mitat (mm) 535x357x134/54 Virrankulutus 12V 1,8 A Sisältää 12V virtajohdon ja verkkomuuntajan Suomenkielinen valikko ja käyttöopas Takuu 1 vuosi 345 Finlux 24 Led TV, DVB-T+C, DVD, 12/230V Resoluutio 1366x768 Kuvasuhde 16:9 Mitat (mm) 563x381x135/55 Virrankulutus 12V 2 A Sisältää 12V virtajohdon ja verkkomuuntajan Suomenkielinen valikko ja käyttöopas Takuu 1 vuosi Mökkivesijärjestelmä 380 Helppo asentaa ja käyttää! Pumppu saa käyttöenergiansa suoraan akusta ja siinä oleva painekytkin käynnistää pumpun automaattisesti kun paine laskee. Pohjaventtiili sallii imuletkun pituuden kasvattamisen useaan metriin (letkun pituus esimerkiksi noin metriä nostokorkeuden ollessa esimerkiksi 5 8 metriä), jolloin pumppu voidaan asentaa kätevästi vaikkapa eteistilaan tai pukuhuoneeseen lähelle akkua. Vesipumppu 12V Pumppu on 4-kammiorakenteinen mäntä/ kalvopumppu.sen erikoispiirteenä on ohivirtaustoiminta, joka takaa tasaisen virtauksen. Paineentasaussäiliötä ei tarvita. Kuulalaakeroitu kestomagneettimoottori kestää runsastakin kuivakäyntiä. Tuotto 20 l/min max. Max. imukorkeus: 2,6 m (pohjaventtiilillä 9 m) Paine: 2,4 bar max. Liitäntä: 13 mm letkulle Max. työntökorkeus: 15 m 130 Virrankulutus: 7 A max. 12 / 24 V Laptop virtalähde Aurinkosähkölaturi laptop-tietokoneisiin, joiden latausjännite on 12-24V, sekä matkapuhelimiin ja muihin USB-laitteisiin, joiden latausjännite on korkeintaan 5 V. Käyttöjännite: V Lähtöjännite: 12V / 15V / 16V / 18V / 19V / 20V / 24V USB-jännite: max. 5 V Jatkuva lähtöteho: 90 W kannettavan tietokoneen adapteria automaattinen latausjännitteen tunnistus kannettaville tietokoneille USB-liitäntä sis. mikro-usb-johdon kaikkien uuden standardin mukaisten kännyköiden lataamiseen ylikuormitus- ja ylikuumenemissuoja 25

26 Invertterit eli 12V/230V muuttajat Invertterit eli muuttajat muuttavat 12 voltin tasajännitteen 230 voltin vaihtojännitteeksi, jolloin tämä mahdollistaa aurinkosähköjärjestelmien yhteydessä mm. pienten kotitalouskojeiden käytön kuten toimistolaitteet, TV:t, tietokoneet, pienet sähkötyökalut, mittalaitteet, mikroaaltouunit jne. Victron- ja Sinus- sarjan invertterit tuottavat puhdasta siniaaltoa, joka vastaa täysin verkosta saatavaa sähköä eli myös vaativat kulutuslaitteet toimivat moitteettomasti. Edullisten Power- inverttereiden tuottama jännite on ns. modifioitu siniaalto (suom. kanttiaalto), joka saattaa aiheuttaa esimerkiksi televisiossa ylimääräisiä juovia. Kulutuslaitteita invertteri ei normaalisti vahingoita. Asia kannattaa kuitenkin aina varmistaa ensin kulutuslaitteen myyjältä mikäli laitetta aiotaan käyttää invertterin avulla. Victron Phoenix invertterit Malli Tulojännite V 12/24/48 12/24 12/24 12/24 12/24/48 24/48 Jännitealue V Jatkuva kuormitusteho, W 9,5-17V / 19-33V / 38-66V ,5-17V / 19-33V / 38-66V Kuormitusteho s, W Hyötysuhde, % 91/93/94 92/94 92/94 92/92 93/94/95 94/95 Ulostulojännite, V 230VAC +-3% 230VAC +-2% Omakulutus, W 14/14/13 8/10 8/10 9/11 15/15/16 25/25 Omakulutus valmiustilassa, W /3 2/3 3/4 4/5/5 5/6 Mitat s x l x k, mm 72x180x x214x x214x x255x x258x x328x240 Paino, kg 2, Hinta Victron ja Power invertterit Malli Victron 180 Victron 350 Sinus 600 Power 1000 Power 1700 Sini Sini Sini Mod. Sini Mod. Sini Tulojännite V 12/24 12/24 12/24 12/24 12/24 Jännitealue V Jatkuva kuormitusteho, W Kuormitustehohuippu, W Hyötysuhde, % Ulostulojännite, V 230VAC +-3% 230VAC +-2% Omakulutus, W 2,6 3, Mitat s x l x k, mm 72x132x200 72x155x x236x83 320x210x85 458x210x85 Paino, kg 2,7 3,5 3 3,3 4 Hinta Aurinkosähköjärjestelmät

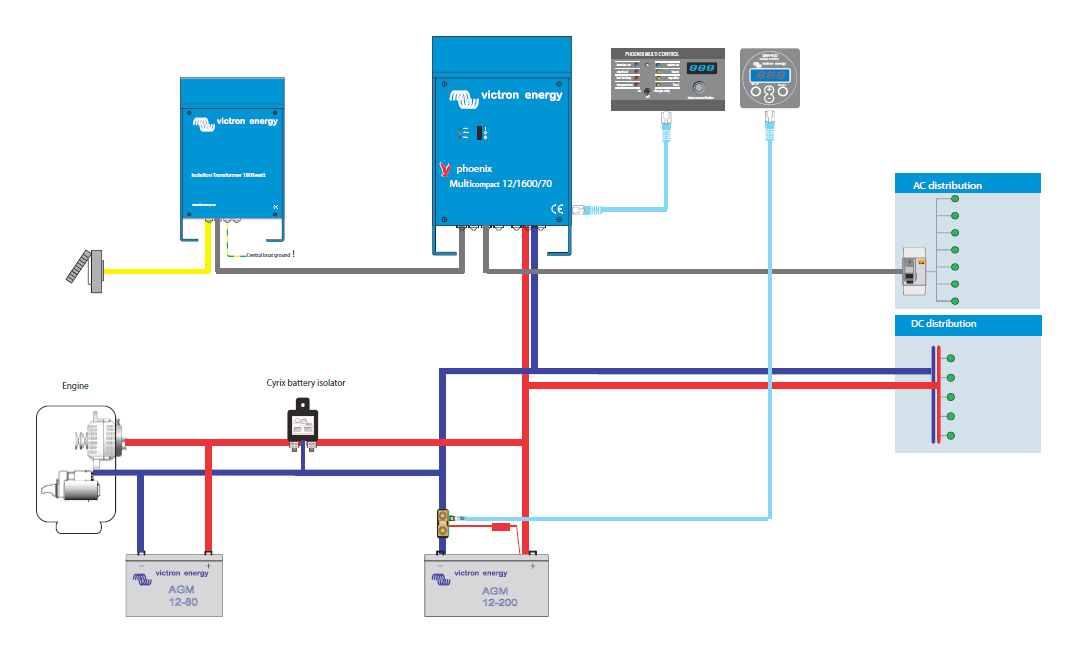

27 Invertteri/laturiyhdistelmät Erittäin laadukkaat Victron Energyn Phoenix MultiPlus invertterilaturit. Laitteita voidaan käyttää erinomaisesti mökeillä, veneissä sekä ajoneuvokalustossa. Voidaan käyttää myös UPS- laitteena. Mökkikäyttöön ne soveltuvat erinomaisesti, niiden erittäin pienen oman virrankulutuksen vuoksi, niissä on vielä lisänä unitoiminto. Kun laitetta ei käytetä, se menee itsestään unitilaan ja pudottaa näin oman virrankulutuksen muutamaan wattiin. Tämä ominaisuus on erittäin tärkeä varsinkin syksyaikaan kun virrantuotto aurinkopaneeleista vähenee. Phoenix Multiplus Phoenix MultiPlus laitteilla saadaan vapaa-ajan asunnolle kaikki kodin mukavuudet, hiustenkuivaajasta, mikroon, porakaivopumppuun ja aina vaikka pesukoneeseen asti. Oikein mitoitettu aurinkopaneelijärjestelmä tuottaa kaiken kulutettavan sähkön keväästä syksyyn. Myöhään syksyllä ja talvella sähkö saadaan joko aggregaatista taikka tuuligeneraattorista. Aggregaattia ei kuitenkaan tarvitse käyttää kuin tunnista kahteen vuorokaudessa, koska invertterilaturissa on tehokas akkulaturi joka lataa akuston hyvin nopeasti. MultiPlus tuotta täysin puhdasta siniaalto vaihtovirtaa. Mahdollista kytkeä rinnan jolloin saadaan 3-vaihe virtaa. Ohjelmoitavissa käyttämään automaattikäynnistystä. Malli C12/800/35 C24/800/16 C12/1200/50 C24/1200/25 C12/1600/70 C24/1600/40 C12/2000/80 C24/2000/50 12/3000/120 24/3000/70 24/5000/120 Tulojännite V Jännitealue V 9, , , , , Jatkuva kuormitusteho, V A Käyynnistys piikkiteho, W 2 X jatkuva kuormitusteho Hyötysuhde 92 % 94 % 93 % 94 % 93 % 94 % 93 % 94 % 93 % 94 % 94 % Ulostulojännite, V Siniaalto 230 VAC/50 Hz ±0,1% Tyhjäkäyntikulutus, W 2 W 3 W 2 W 3 W 2 W 3 W 3 W 4 W 4 W 5 W 5 W AKKULATURI Latausvirta, A 35 A 16 A 50 A 25 A 70 A 40 A 80 A 50 A 120 A 70 A 120 A Tulojännite VAC VAC Tulotaajuus, Hz HZ TAKUU JA MITAT Takuu 2 vuotta Mitat s x l x k, mm 110 x 214 x x 255 x x 258 x x328x444 Paino, kg Hinta, euro

28 Victron akkulaturit Victron akkulaturit ovat tunnettu merkki ammattilaisten ja harrastajien piireissä ympäri maailmaa. Laaja valikoima jokaiseen kokoluokkaan. Hyvät suojaukset sekä suuri jännitealue VAC jossa laturi pystyy toimimaan täydellä teholla. Tätä ominaisuutta tarvitaan kun akkuja ladataan aggregaatilla tai venesatamissa, missä jännitehäviöt ovat suuret, johtuen pitkistä kaapelivedoista. Muistathan että akkulaturin koko pitää mitoittaa akuston koon mukaan. Victron Energy akkulaturit: Blue Power ja Centaur Charger Blue Power 12V/15A Blue Power 12V/25A(1) Blue Power 12V/25A(3) Centaur 12V/40A(3) Centaur 12V/50A(3) Jännite, V* 12V 12V 12V 12V 12V 12V Latausvirta, A 15A 25A 25A 40A 50A 60A Akkuliitännät, kpl x239x x239x135 Mitat (KxLxS), mm 60x210x90 66x235x90 66x235x90 Paino, kg Hinta * kaikki mallit saatavilla myös 24V- versiolla 28 Centaur 12V/60A(3) Aurinkosähköjärjestelmät x239x

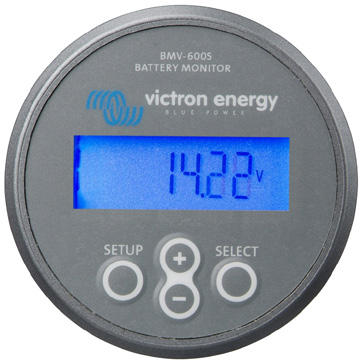

29 Victron Energy akkumonitori BMV 600S ja 602S BMV600S mittaa akuston virta-/jännitetiedot ja näiden perusteella kertoo akuston tilan. Laite on varustettu potentiaalivapaalla koskettimella jonka toiminta on ohjelmoitavissa ohjaus-/hälytys tarkoituksiin. BMV602S on tarkoitettu kahdelle erilliselle akustolle joita halutaan seurata. Laitteen toimintoja: jännitteenmittaus, kulutus-/latausvirtojen mittaus (500A asti) kulutetun energiamäärän ja akustossa jäljellä olevan energiamäärän näyttö (SOC) Ominaisuudet: Aggregaatin käynnistyksen ohjaus akuston varaustietojen perusteella Toimintajännite 9-90V Oma kulutus (taustavalaistus pois päältä) Akuston kapasiteetti Ah Potentiaalivapaa kosketin 60VDC/1A Erottelukyky virralle 0,01A, tarkkuus +/- 0,3% Erottelukyky jännitteelle 0,01V, tarkkuus +/- 0,4% BMV 600S BMV 602S Toimitussisältö: Akkumonitori BMV60x Virtamittausshuntti 500A/50mV 10m välikaapeli (RJ12) Victron Energy tarvikkeet Phoenix Multi Control kauko-ohjain Phoenix Multi Control Digital kauko-ohjain Phoenix Inverter Control kauko-ohjain Phoenix Charger Control kauko-ohjain Phoenix Multi Control kaapeli 10m RJ45 Victron ohjelmointi mokkula MK2,2 Victron ohjelmointi mokkula kaapeli 10m RJ45 Mega sulakepesä A Mega sulakkeet A /kpl 2x70mm akkukaapelit 2m Victron Energy Orion jännitteen muuntimet Orion 24/12 5A konvertteri, eristämätön Orion 24/12 12A konvertteri, eristämätön Orion 24/12 17A konvertteri, eristämätön Orion 24/12 17A konvertteri, eristetty Orion 24/12 30A konvertteri, eristetty
