STORMWATER -väliaikatuloksia

Transkriptio

1 STORMWATER -väliaikatuloksia Hulevesifoorumi , Kuntatalo, Helsinki Nora Sillanpää projektipäällikkö, DI Helsingin yliopisto, Ympäristötieteiden laitos

2 STORMWATER hankeorganisaatio Projektin toteutusaika (jatkoaika syyskuu 2011 asti): kokonaiskustannukset (noin 2 milj. Eur) koostuvat kehityshankkeesta (STORMWATER) ja investointiosasta (STORMWATER2) Yliopistopartnerit Helsingin yliopisto Teknillinen korkeakoulu Tiedon tuottajat Tieteellinen tieto-taito Tutkimustehtävät Kuntapartnerit Kouvolan kaupunki/kouvolan vesi Hollolan kunta LahtiAqua Oy Tiedon käyttäjät Käytännön ongelmat Pilotkohteet Kaupallinen sektori Lahden tiede- ja yrityspuisto Oy Markkinaselvitykset Kaupallisen potentiaalin tunnistaminen Yritysyhteistyö Uudet tuote- ja palveluratkaisut

3 STORMWATER -tutkimuksesta Tässä esityksessä esimerkkejä hankkeessa tähän mennessä kerätystä mittausaineistosta: CASE 1: Uudet hulevesimittausasemat (HY, Kouvola) CASE 2: Hulevesien haitta-aineet teollisuusalueilla (Hollola, HY) CASE 3: Hulevesien imeytys- ja biopidätyskokeet (HY) HOLLOLA LAHTI KOUVOLA

4 CASE 1: Hulevesimittausasemat Uudet hulevesimittausasemat: Lahdessa kolme asemaa: Lahden keskusta-alue, 2 asemaa Väljä pientaloalue, 1 asema Osaprojekti: HY Työryhmä: Marjo Valtanen, Nora Sillanpää, Heikki Setälä, Tuukka Ryynänen Kouvolan keskuspuisto Kuva: Jarno Hujanen Osaprojekti: Kouvolan kaupunki/vesilaitos Työryhmä: Jarno Hujanen, Jarkko Laitinen Asemien laitekokoonpano: Ultraääneen perustuva virtaamamittaus Automaattinen näytteenotin Automaattisia laatuantureita Dataloggeri, tiedonsiirto ja etäkäyttö

5 Laadun mittaus hulevesiasemilla Kaksi vaihtoehtoista ohjelmaa Lahden mittausasemat Useita erillisnäytteitä tapahtuman ajalta Hetkellisiä pitoisuuksia Pitoisuuksien vaihtelu tapahtuman aikana sekä erot eri tapahtumien välillä + yksityiskohtaista tietoa - suuret näytemäärät, suuret kustannukset - rajallinen määrä tutkittavia laatuparametrejä Metallit, kiintoaine, ravinteet, TOC, sameus, EC, ph Kouvolan keskuspuisto Kokoomanäyte per tapahtuma Keskimääräiset tapahtumapitoisuudet, nk. EMC Erot EMC-arvoissa eri tapahtumien välillä + tietoa käytännön tarpeisiin + kohtuulliset näytemäärät + useita laatuparametrejä - ei paluuta tarkempaan pitoisuustietoon Valikoidut metallit, kiintoaine, ravinteet, TOC, COD, bakteerit, öljyt, PAH-yhdisteet, ph, EC

6 Esimerkki valuntakertoimista Tuloksia mm.: ylivirtaamat, valuntakertoimet, valunnan määrästä eri vuodenaikoina mallinnus Punaiset symbolit: HY VALUNTAKERROIN (%) Vihreät symbolit: TKK Harmaat symbolit: Valtakunnallinen hulevesitutkimus LÄPÄISEMÄTTÖMÄN PINTA-ALAN OSUUS (%)

7 Kouvolan mittausaseman havaintoja EMC (Event Mean Concentration) = huleveden keskimääräinen tapahtumakohtainen pitoisuus Vaihteluväli Keskiarvo Liukoisena (n=4) KIINTOAINE (n=21) mg/l 128 mg/l KOKONAISFOSFORI (n=17) g/l 166 g/l % METALLIT (n=16) Lyijy 1,4-11 g/l 5,4 g/l Kupari g/l 82 g/l % Sinkki g/l 119 g/l % ämpökestoiset kolimuotoiset bakteerit: keskimäärin 2853 pmy/100 ml, vaihteluväli pmy/100 ml (ohjearvo 500 pmy/100 ml)

8 STORMWATER-mittausasemat jatkossa Lahden mittausasemilla mittaukset päättyvät elokuun 2010 lopussa Kouvolassa mittauksia pyritään jatkamaan mahdollisimman pitkään Muita hulevesimittauksia käynnissä ja suunnitteilla: TKK (Aaltoyliopisto), Kouvolan Vesi, Lahti Aqua Oy

9 CASE 2: Hollolan teollisuuskiinteistöt - Kohteina viisi teollisuuskiinteistöä öä: mm. muoviteollisuutta, teollisuuskemikaalien ja -pinnoitteiden valmistusta, betonituotteita - Kaikki kohteet 1. luokan pohjavesialueella - Kaikkia kiinteistöjä ei ole liitetty hulevesiviemäriin: hulevedet imeytetää ään imeytyskaivojen kautta, ylijuoksu maastoon/viemäriin - Ympärist ristöluvat edellyttävät pihojen päällystämistä ja hulevesien johtamista viemäriverkostoon Tutkimustoimenpiteet on suunniteltu yhdessä Hollolan kunnan ja Helsingin yliopiston kanssa: - Hollolan kunta: Hannu Tuunanen, Ari Rinkinen - Helsingin yliopisto: Niina Hätinen, Nora Sillanpää, Heikki Setälä, Tuukka Ryynänen

10 STORMWATER Hollola: Toimenpiteet TAVOITTEENA tunnistaa teollisuuskiinteistöjen hulevesien mukana kulkeutuvat haitta-aineet TUTKIMUSTOIMEPITEET KESÄLLÄ JA SYKSYLLÄ )Maaperänäytteenotto: - hulevesien purkupisteet maastossa, - imeytyskaivot - hiekanerotuskaivo - vertailunäytteet metsämaasta 2) Laboratorioimeytyskokeet HUOM! EI HULEVESI VESINÄYTTEITÄ

11 STORMWATER Hollola: Tutkitut haitta-aineet aineet Tutkittavien haitta-aineiden valintaperusteet: - Hulevesien yleiset haitta-aineet, erityisesti teollisuusalueilla - Tiedot kiinteistöillä tapahtuvasta toiminnasta ja käytettyjen kemikaalien ominaisuudet - Haitta-aineen kulkeutumisriski pohjaveteen huleveden mukana - Haitta-aineet, joista ympäristöviranomaiset olivat erityisesti huolissaan (VOC:t, liuottimet, PAH-yhdisteet) TUTKITUT HAITTA-AINEET: Yleiset hulevesien laatuparametrit: nitraatti, öljyhiilivedyt C10-C40, metallit (Cu, Ni, Cd, Cr, Pb, Zn), TOC, ph Teollisuuden toimintaan liittyvät haitta-aineet: PAH-yhdisteet, VOC:t, NP ja NPEO, BPA

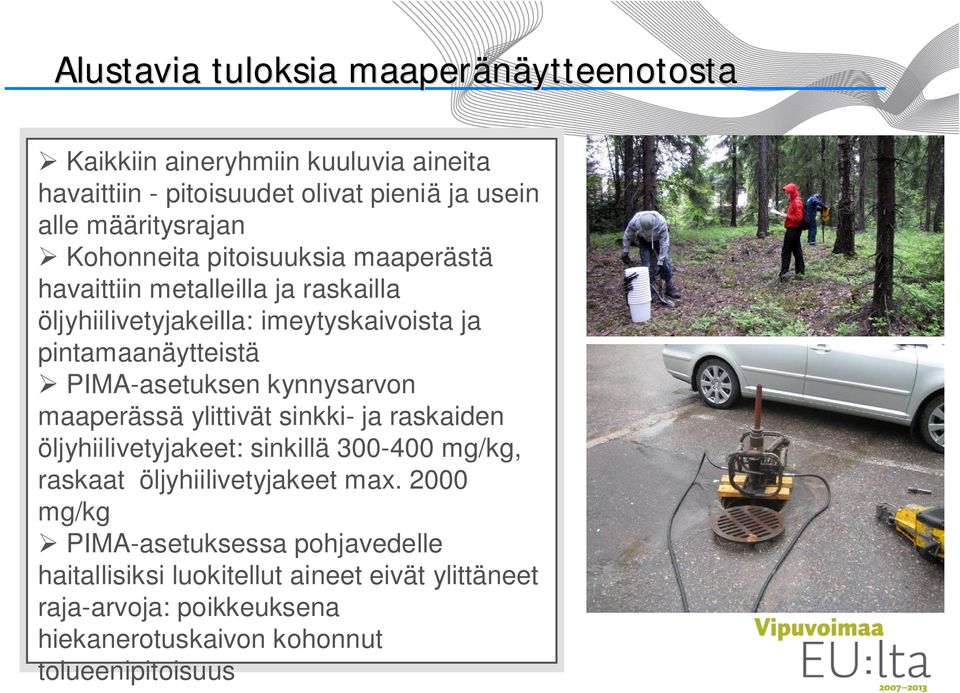

12 Alustavia tuloksia maaperänäytteenotosta Kaikkiin aineryhmiin kuuluvia aineita havaittiin - pitoisuudet olivat pieniä ja usein alle määritysrajan Kohonneita pitoisuuksia maaperästä havaittiin metalleilla ja raskailla öljyhiilivetyjakeilla: imeytyskaivoista ja pintamaanäytteistä PIMA-asetuksen kynnysarvon maaperässä ylittivät sinkki- ja raskaiden öljyhiilivetyjakeet: sinkillä mg/kg, raskaat öljyhiilivetyjakeet max mg/kg PIMA-asetuksessa pohjavedelle haitallisiksi luokitellut aineet eivät ylittäneet raja-arvoja: poikkeuksena hiekanerotuskaivon kohonnut tolueenipitoisuus

13 STORMWATER Hollolan teollisuusalueilla jatkossa Mittaustutkimus on päättynyt Tutkimuksesta valmistuu keväällä pro gradu työ Helsingin yliopiston Ympäristötieteiden laitokselta, LuK Niina Hätinen Aiheesta myös tarkempi esitelmä Vesihuoltopäivillä Vaasassa kesäkuussa Tutkimustietoja käytetään jatkossa pohjana hulevesiratkaisujen suunnittelulle: suunnittelu käynnistynyt keväällä 2010 (Ramboll) Jatkotutkimusta tehdään Lahdessa Jokimaan lysimetrilaitoksella (HY)

14 Kuva: Alan Hoban Kuva: Alan Hoban Kuva: Tuukka Ryynänen Kuva: Tuukka Ryynänen

15 PINTAKERROS: - Tiivis kasvillisuus estää tukkeutumisen - Tiheä juuristo edistää vedenläpäisevyyttä - Pidättää vettä - Puhdistaa, suodattaa Kasvillisuuskerros: Viiruhelpi, paljakkapaju, rantakukka Orgaaninen kerros (35 cm): hiekka-multaseos (50/50) hiekka (0-2 mm) Orgaaninen kerros (35 cm) Suodatinkerros (80 cm) KERROSTETTU POHJA: - Ehkäisee hienon aineksen kulkeutumisen alaspäin - Ei tukkeutuvia suodatinkankaita - Tehokas kuivatus sora (2-6 mm) Salaoja Ø 110 Siirtymäkerros (25 cm) Salaojakerros (25 cm) sora (8-16 mm) Kyllästynyt kerros (30 cm) sepeli (16-32 mm)

16 Ulosvirtaus (l/min) Kasvillinen lysimetri 1,4 Kasviton lysimetri 0,6 Pidättyminen (%) PO 4 NO 3 Zn Cu Al Keskiarvo Suolallinen kastelu Suolaton kastelu Kasvillinen lysimetri Kasviton lysimetri Taulukot esitelmästä: Valtanen, M., Sillanpää, N., Setälä, H The ability of urban soils to treat urban runoff in cold climate. Ecotrons & Lysimeters Conference March 2010

17 STORMWATER Biopidätyskokeet jatkossa Mittaustutkimus päättyy elokuussa 2010: tutkimusjaksolla tehdään kolme, noin kaksi viikkoa kestävää kastelukoetta

18 Ajankohtaista STORMWATER pilotkohteista Kouvolan Vesi, Hollolan kunta, Lahti Aqua Oy Kohteiksi ovat jo varmistuneet: Joutjärvi (LahtiAqua Oy) Salpakankaan teollisuusalue (Hollola) Kouvolan keskuspuisto (Kouvolan Vesi) Myös muita selvitys- ja suunnittelukohteita, joita ei rakenneta hankkeen aikana, mm.: Paskurinoja (LahtiAqua) Nostavan teollisuusalue (Kouvolan Vesi) Kukonkoivun teollisuusalue (Hollola) HOLLOLA LAHTI KOUVOLA

19 Kouvolan keskuspuiston maanalainen viivytysrakenne Kuva: Jarno Hujanen Ensimmäinen STORMWATER -pilotkohde valmistui maaliskuussa 2010

20 KIITOS! Lisätietoja: Helsingin yliopisto: Heikki Setälä, Nora Sillanpää (etunimi.sukunimi(at)helsinki.fi) Teknillinen korkeakoulu: Riku Vahala, Leena Sänkiaho (etunimi.sukunimi(at)tkk.fi) Hollolan kunta: Hannu Tuunanen (etunimi.sukunimi(at)hollola.fi) Kouvolan Vesi: Jarkko Laitinen, Jarno Hujanen (etunimi.sukunimi(at)kouvola.fi) Lahti Aqua Oy: Markku Heikkonen (etunimi.sukunimi(at)lahtiaqua.fi) Lahden tiede- ja yrityspuisto Oy: Hanna Laaksonen, Aino Sipilä, Esa Ekholm (etunimi.sukunimi(at)lahtisbp.fi)
