1 MODEL L DEHUMDIFIER Instruction manual Fremstillet i P.R.C. EU-Importør H.P. Værktøj A/S 7080 Børkop Danmark. Produsert i P.R.C. EU-importør H.P. Værktøj A/S 7080 Børkop Danmark. Tillverkad i P.R.C. EU-importör H.P. Værktøj A/S 7080 Børkop Danmark. Valmistettu Kiinan kansantasavallassa Yhteisön tuoja H.P. Værktøj A/S DK-7080 Børkop Tanska DK Affugter 2 Brugsanvisning NO Avfukter 9 SE Avfuktare 16 SF Kuivain 23 Käyttöohje LIFE 10M, 10E, 12M, 12E, 14M, 14E

2 Indhold Læs brugsanvisningen grundigt igennem før ibrugtagning af affugteren, og gem den til senere brug. DANSK 2 Oversigt over modelnumre Life 10M. mekanisk kontakt, 10 l/dag Life 12M. mekanisk kontakt, 12 l/dag Life 14M. mekanisk kontakt, 14 l/dag Life 10E. elektronisk kontakt, 10 l/dag Life 12E. elektronisk kontakt, 12 l/dag Life 14E. elektronisk kontakt, 14 l/dag Brugsanvisning Tekniske specifikationer Model Life 10M/Life 10E Life 12M/Life 12E Life 14M/Life 14E Strømforsyning 230 V/50 Hz Affugtningskapacitet 10 l/dag 12 l/dag 14 l/dag Effekt-/ampere-forbrug 220 W/1,25 A 240 W/1,4 A 345 W/2,0 A Kølemiddel R134a Kølemiddelindhold 150 g 180 g 180 g Arbejdsområde 5 ~ 35 C Vandbeholder, volumen 4 l Mål (B x D x H) 270 x 364 x 550 mm Nettovægt 13,4 kg 14 kg 15,5 kg Disse data kan variere af tekniske årsager. Hvis du ønsker mere præcise oplysninger, kan du se på typeskiltet på produktet.

3 Funktionsprincip DANSK 3 Brugsanvisning Affugteren regulerer den relative fugtighed ved at sende luft gennem enheden og derigennem få fugten til at kondensere over køleelementerne. Kontakten med den kolde overflade får fugten i luften til at kondensere. Det kondenserede vand løber derefter ned i vandbeholderen. Herefter passerer den tørrede luft igennem kondensatoren, hvor luften opvarmes en smule, før den sendes ud i rummet igen med en lidt højere temperatur. Opstillingssted Overskydende fugt bevæger sig rundt i et hus, på samme måde som lugten af mad bæres rundt fra rum til rum. Derfor bør affugteren anbringes, så den kan trække den fugtige luft til sig fra alle steder i huset. Hvis du oplever problemer et bestemt sted, kan du imidlertid begynde at anbringe affugteren i nærheden af dette sted og senere flytte den til et mere centralt sted. Ved opstilling af affugteren er det vigtigt at sørge for, at den placeres på et plant underlag, og at der er mindst 10 centimeters luft på alle sider af affugteren, så der sikres en effektiv luftgennemstrømning. Affugteren er forsynet med hjul, så den er nem at flytte. Inden du flytter affugteren, skal den slukkes, og vandbeholderen skal tømmes. Vi anbefaler ikke brugen af forlængerledning; det er derfor vigtigt, at Tør varm luft Motor Mikrokontakt Kompressor affugteren opstilles i nærheden af en stikkontakt. Hvis det er nødvendigt at bruge en forlængerledning, skal du sørge for, at ledningens ledere har en diameter på mindst 1 mm 2.Når affugteren er i drift, skal yderdøre og vinduer være lukkede for at sikre et optimalt resultat. Før brug Vigtigt! Blæser Kondensator Køleelement (kold nedkølet spole Fugtmættet luft Vandbeholder Sørg for, at affugteren altid befinder sig i lodret position. Efter transport og når affugteren har været vippet ned på siden, f.eks. i forbindelse med rengøring, skal den hvile i lodret position i 1 time, før den sluttes til elnettet. Fremmedlegemer må ikke komme i nærheden af luftindsugningen eller udgangsåbningerne. Elnettets spænding skal svare til

4 specifikationerne på typeskiltet bag på affugteren. DANSK 4 Hvis det medfølgende netkabel er beskadiget, skal det udskiftes af en autoriseret servicetekniker eller en lignende kvalificeret person, så du undgår farer. Træk aldrig stikket ud af stikkontakten for at starte eller stoppe affugteren. Brug altid kontakten på betjeningspanelet. Inden du flytter affugteren, skal du Kontrolpanel Blæser Vandbeholder Vandstandsmåler Plastfilter Aktivt kulfilter Brugsanvisning Greb Drejehjul afbryde strømmen, trække stikket ud af stikkontakten og tømme vandbeholderen. Brug ikke insektspray eller andre brændbare midler på affugteren. Det er forbudt at hælde eller sprøjte vand over affugteren. VIGTIGT! Affugteren må ikke anvendes ved omgivende temperaturer på under 5 C, da fordamperspolen i så fald kan ise til. Luftudgang Netkabel Netkabelholder Drænhul til kontinuerlig tømning Filterholder

5 DANSK 5 Brugsanvisning Brug af mekanisk model Brug af elektronisk model Indikator for fuld vandbeholder Tænd/sluk Fugtighedsregulator 1. Sæt netkablet i en egnet stikkontakt. (Se typeskiltet på bagsiden af affugteren). Strømindikator Blæserhastighedskontakt 2. Indstil fugtighedsregulatoren (drejeknap) på det ønskede niveau (affugtningsintensiteten forøges ved at dreje knappen mod højre). 3. Hvis affugteren skal køre kontinuerligt, skal drejeknappen sættes på MAX. 4. Hvis du vil slukke for affugteren, skal drejeknappen sættes på OFF. Bemærk! Indikatoren for fuld vandbeholder begynder at lyse, hvis beholderen er fuld eller anbragt forkert. Indstilling af blæserhastighed Affugteren er forsynet med en blæser med to hastigheder. Under normale driftsforhold skal hastigheden sættes til HI. Hvis du ønsker en mere støjsvag drift, kan du vælge den lave hastighedsindstilling (LO). Tænd/sluk 1. Sæt netkablet i en egnet stikkontakt. (Se typeskiltet på bagsiden af affugteren). 2. Tryk på knappen ON/OFF for at tænde affugteren. Når kompressoren kører, lyser lampen COMP. 3. Tryk på knappen HUMIDITY for at vælge den ønskede fugtighed i rummet: 50 %, 60 %, 70 % eller 80 %. 4. Hvis affugteren skal køre kontinuerligt, skal knappen HUMIDITY sættes på CNT. 5. Hvis du vil slukke for affugteren, skal du trykke på knappen ON/OFF igen. Lampen COMP skal derved slukkes. Bemærk! Indikatoren for fuld vandbeholder ( WF ) begynder at lyse, hvis beholderen er fuld eller anbragt forkert. Indstilling af blæserhastighed Affugteren er forsynet med en blæser med to hastigheder. Under normale driftsforhold skal knappen FAN indstilles til Hl. Hvis du ønsker en mere støjsvag drift, skal knappen

6 FAN indstilles til LO. DANSK 6 Temperaturknap Tryk på knappen TEMP for at få vist den aktuelle rumtemperatur på displayet i stedet for fugtigheden i rummet. Tømning af vandbeholderen Hvis vandbeholderen er fuld eller anbragt forkert, lyser indikatoren 'Water full', og affugteren slukkes automatisk. Flyt vandbeholderen ved at trække den ud af affugteren i en lige vinkel ved hjælp af håndtaget nederst på vandbeholderen. (Fig. 1) Når du har tømt vandbeholderen, skal den sættes tilbage på plads. Sørg for, at den anbringes korrekt, så indikatoren for fuld vandbeholder slukkes, og affugteren igen er driftsklar. Fig. 1 Brugsanvisning Kontinuerlig tømning Når affugteren anvendes i miljøer med et meget højt fugtighedsniveau, skal vandtanken tømmes oftere. I så fald kan du med fordel indstille affugteren til kontinuerlig tømning på følgende måde: 1. Fjern gummiproppen på bagsiden af affugteren (Fig. 2). Opbevar gummiproppen på et sikkert sted til senere brug. Fig Monter en vandslange med en indvendig diameter på 11 mm i drænhullet (Fig. 3). * Vær opmærksom på, at vandslangen ikke medfølger. Fig. 3 Gummiprop Vandslange med en indv. diameter på 11 mm 3. Sørg for, at der altid er fri passage for vandet, og at slangen sidder godt fast. Bemærk! I meget koldt vejr skal der træffes særlige foranstaltninger, så vandslangen ikke fryser til.

7 4. Når du ikke længere har brug for kontinuerlig tømning, skal du fjerne vandslangen og sætte gummiproppen på plads igen. DANSK 7 Brugsanvisning Vedligeholdelse Før vedligeholdelse eller rengøring af affugteren skal netkablet altid trækkes ud af stikkontakten. Rengøring af kabinettet Brug en blød klud til at tørre kabinettet af med. Brug aldrig flygtige kemiske stoffer, benzin, rengøringsmidler, kemisk behandlede klude eller andre rengøringsopløsninger, da disse kan ødelægge kabinettet. Rengøring af filteret Plastfilteret skal rengøres med en støvsuger eller ved at banke det let. Hvis filteret er meget snavset, kan du gnide det rent med lunkent vand. Det aktive kulfilter kan ikke rengøres med vand. Filterets levetid varierer og afhænger af driftsbetingelserne på det sted, hvor affugteren anvendes. Filteret skal kontrolleres regelmæssigt (hver 6. måned) og udskiftes efter behov. (Monter det aktive kulfilter på plastfilteret som vist på Fig. 4). Opbevaring Plastfilter Aktivt kulfilter Filterholder Hvis affugteren ikke skal bruges i længere tid, skal den slukkes, og netkablet skal trækkes ud af stikkontakten og tørres af. Tøm vandbeholderen helt, og tør den af. Læg et klæde over affugteren, og opbevar den et sted, hvor den ikke udsættes for direkte sollys. Fejlfinding AFFUGTEREN FUNGERER IKKE: Er netkablet sat i stikkontakten? Er husets HFI-relæ aktiveret? Er rumtemperaturen under 5 C eller over 35 C? Hvis dette er tilfældet, ligger driftsforholdene uden for affugterens arbejdsområde. Kontrollér, at fugtighedsregulatoren (eller knappen ON/OFF) er slået til. Kontrollér, at vandbeholderen er placeret korrekt i affugteren og ikke er fyldt med vand. Kontrollér, at luftindsugningen og - åbningerne ikke er blokeret.

8 AFFUGTEREN HAR INGEN EFFEKT: Er filteret snavset? DANSK 8 Er luftindsugningen eller -åbningerne blokeret? Er fugtighedsniveauet i rummet allerede ret lavt? AFFUGTEREN HAR RINGE EFFEKT: Er der for mange åbne vinduer eller døre? Er der noget i rummet, som udvikler meget fugt? Brugsanvisning AFFUGTEREN STØJER MEGET: Kontrollér, om affugteren er placeret på et plant underlag. AFFUGTEREN ER UTÆT: Kontrollér, at affugteren er i god stand. Hvis du ikke anvender kontinuerlig tømning, skal du kontrollere, at gummiproppen (i bunden af affugteren) sidder, hvor den skal.

9 Innhold Les nøye gjennom bruksanvisningen før du tar avfukteren i bruk, og ta vare på bruksanvisningen til senere bruk. NORSK 9 Oversikt over modellnummer Life 10M. mekanisk kontakt, 10 l/dag Life 12M. mekanisk kontakt, 12 l/dag Life 14M. mekanisk kontakt, 14 l/dag Life 10E. elektronisk kontakt, 10 l/dag Life 12E. elektronisk kontakt, 12 l/dag Life 14E. elektronisk kontakt, 14 l/dag Tekniske data Modell Life 10M/Life 10E Life 12M/Life 12E Life 14M/Life 14E Strømforsyning 230 V / 50 Hz Avfuktingskapasitet 10 l/dag 12 l/dag 14 l/dag Effekt-/ampere-forbruk 220 W / 1,25 A 240 W / 1,4 A 345 W / 2,0 A Kjølemiddel R134a Kjølemiddelinnhold 150 g 180 g 180 g Arbeidsområde 5 ~ 35 C Vannbeholderens volum 4 l Mål (B x D x H) 270 x 364 x 550 mm Nettovekt 13,4 kg 14 kg 15,5 kg Disse dataene kan variere av tekniske årsaker. Hvis du ønsker mer nøyaktige opplysninger, kan du se produktets typeskilt.

10 Funksjonsprinsipp Avfukteren regulerer den relative fuktigheten ved å sende luft gjennom enheten og dermed få fukten til å kondensere over kjøleelementene. Kontakten med den kalde overflaten får fukten i luften til å kondensere. Kondensvannet renner deretter ned i vannbeholderen. Deretter passerer den tørre luften gjennom kondensatoren, der NORSK 10 den varmes litt opp før den sendes ut i rommet igjen med litt høyere temperatur. Monteringssted Overskuddsfukt beveger seg rundt i huset på samme måte som matlukt føres fra rom til rom. Derfor bør avfukteren monteres et sted hvor den kan trekke til seg fuktig luft fra alle steder i huset. Hvis du opplever problemer med et bestemt sted, kan du begynne med å plassere avfukteren i nærheten av dette stedet for å flytte den til et mer sentralt sted senere. Ved oppsetting av avfukteren er det viktig å sørge for at den plasseres på et plant underlag med minst 10 cm klaring på alle sider for å sikre en effektiv luftgjennomstrømning. Avfukteren har hjul slik at den er lett å flytte. Før du flytter avfukteren, skal du slå den av og tømme vannbeholderen. Vi anbefaler ikke bruk av skjøteledning. Det er derfor viktig at avfukteren plasseres i nærheten av en stikkontakt. Hvis du er Tørr, varm luft Motor Mikrobryter Kompressor nødt til å bruke skjøteledning, må du sørge for at ledningens ledere har en diameter på minst 1 mm 2. For å sikre et best mulig resultat skal du holde ytterdører og vinduer lukket når avfukteren er i bruk. Før bruk Viktig! Vifte Kondensator Sørg for at avfukteren alltid befinner seg i oppreist stilling. Etter transport og når avfukteren har vært snudd over på siden, f.eks. i forbindelse med rengjøring, skal du la den hvile i loddrett posisjon i 1 time før du kobler den til strømnettet. Fremmedlegemer må ikke komme i nærheten av luftinnsugingen eller utløpsåpningene. Spenningen i strømnettet må stemme med spesifikasjonene på typeskiltet på baksiden av avfukteren. Kjøleelement (kald, nedkjølt spole) Fuktmettet luft Vannbeholder

11 Hvis den medfølgende ledningen skades, må den skiftes av en autorisert servicetekniker eller en lignende fagmann, slik at det ikke oppstår farer. NORSK 11 Trekk aldri støpselet ut av stikkontakten for å stoppe avfukteren. Bruk alltid bryteren på betjeningspanelet. Før du flytter avfukteren, skal du bryte strømmen ved å trekke støpselet ut av stikkontakten og tømme vannbeholderen. Vifte Kontrollpanel Vannbeholder Vannstandsmåler Plastfilter Aktivt kullfilter Håndtak Dreiehjul Ikke bruk insektsspray eller andre brennbare midler på avfukteren. Det er forbudt å helle eller sprute vann over avfukteren. VIKTIG! Avfukteren må ikke brukes ved omgivelsestemperaturer under 5 C da dette kan medføre at fordamperspolen fryser til. Luftutgang Ledningsholder Strømledning Dreneringshull til kontinuerlig tømming Filterholder

12 NORSK 12 Bruk av mekanisk modell Bruk av elektronisk modell Av/på Indikator for full vannbeholder Fuktighetsregulator 1. Sett ledningen inn i en egnet stikkontakt. (Se typeskiltet på avfukterens bakside). 2. Still fuktighetsregulatoren (dreieknapp) på ønsket nivå (avfuktingseffekten økes ved å dreie knappen mot høyre). 3. Hvis avfukteren skal gå kontinuerlig, skal dreieknappen settes på MAX. 4. Hvis du vil slå av avfukteren, setter du dreieknappen på OFF. Merk! Indikatoren for full vannbeholder begynner å lyse hvis beholderen er full eller montert feil. Strømindikator Hastighetsbryter for vifte Innstilling av viftehastighet Avfukteren har en vifte med to hastigheter. Ved normale driftsforhold skal hastigheten settes til HI. Hvis du ønsker en mer støysvak drift, kan du velge den lave hastigheten (LO). Av/på 1. Sett ledningen inn i en egnet stikkontakt. (Se typeskiltet på avfukterens bakside.) 2. Trykk på ON/OFF-knappen for å slå på avfukteren. Når kompressoren går, lyser lampen COMP. 3. Trykk på HUMIDITY-knappen for å velge ønsket fuktighet i rommet: 50 %, 60 %, 70 % eller 80 %. 4. Hvis avfukteren skal gå kontinuerlig, skal HUMIDITY-knappen settes på CNT. 5. Hvis du vil slå avfukteren av, trykker du igjen på ON/OFF-knappen. Lampen COMP skal slukke. Merk! Indikatoren for full vannbeholder (WF) begynner å lyse hvis beholderen er full eller montert feil. Innstilling av viftehastighet Avfukteren har en vifte med to hastigheter. Ved normale driftsforhold skal FANknappen settes på HI. Hvis du ønsker en

13 mer støysvak drift, skal FAN-knappen settes på LO. NORSK 13 Temperaturknapp Trykk på TEMP-knappen for å se den aktuelle romtemperaturen på displayet i stedet for fuktigheten i rommet. Tømming av vannbeholderen Hvis vannbeholderen er full eller montert feil, lyser indikatoren WF (VANNBEHOLDER FULL), og avfukteren slås automatisk av. Ta ut vannbeholderen ved å trekke den ut av avfukteren i en rett vinkel ved hjelp av håndtaket nederst på vannbeholderen. (Fig. 1) Når vannbeholderen er tømt, settes den på plass igjen. Sørg for at den monteres korrekt, slik at indikatoren WF (VANNBEHOLDER FULL) slukker og avfukteren er klar til bruk. Kontinuerlig tømming Når avfukteren brukes i miljø med et svært høyt fuktighetsnivå, må vannbeholderen tømmes oftere. I så fall kan du med fordel stille avfukteren inn på kontinuerlig tømming på følgende måte: 1. Fjern gummiproppen på baksiden av avfukteren (fig. 2). Ta godt vare på gummiproppen til senere bruk. Fig Monter en vannslange med innvendig diameter på 11 mm i dreneringshullet (fig. 3). * Vær oppmerksom på at vannslangen ikke følger med. Fig. 3 Gummipropp Vannslange med en innv. diameter på 11 mm 3. Sørg for at det er fri passasje for vannet og at slangen sitter godt fast. Fig. 1 Merk! I svært kaldt vær må du iverksette særlige tiltak, slik at vannslangen ikke fryser.

14 4. Når du ikke lenger har bruk for kontinuerlig tømming, skal du fjerne vannslangen og sette gummiproppen på plass igjen. NORSK 14 Vedlikehold Før vedlikehold eller rengjøring av avfukteren skal ledningen alltid trekkes ut av stikkontakten. Rengjøring av kabinettet Bruk en myk klut for å tørke av kabinettet. Bruk aldri flyktige kjemiske midler, bensin, rengjøringsmidler, kjemisk behandlede kluter eller andre rengjøringsoppløsninger, da disse kan ødelegge kabinettet. Rengjøring av filteret Plastfilteret rengjøres med en støvsuger eller ved å banke lett. Hvis filteret er svært skittent, kan du gni det rent med lunkent vann. Det aktive kullfilteret kan ikke rengjøres med vann. Filterets levetid varierer avhengig av driftsbetingelsene på stedet avfukteren er i bruk. Filteret skal kontrolleres regelmessig (hver 6. måned) og skiftes etter behov. (Monter det aktive kullfilteret på plastfilteret som vist på fig. 4). Plastfilter Oppbevaring Aktivt kullfilter Filterholder Hvis avfukteren ikke skal brukes over lengre tid, skal den slås av. Trekk ledningen ut av kontakten og tørk av den. Tøm vannbeholderen helt og tørk av den også. Legg et klede over avfukteren og oppbevar den på et sted hvor den ikke utsettes for direkte sollys. Feilsøking AVFUKTEREN VIRKER IKKE: Er ledningen satt inn i stikkontakten? Er husets strømforsyning i orden? Er romtemperaturen under 5 C eller over 35 C? Hvis dette er tilfelle, ligger driftsforholdene utenfor avfukterens arbeidsområde. Kontroller at fuktighetsregulatoren (eller ON/OFF-knappen) er slått på. Kontroller at vannbeholderen er plassert korrekt i avfukteren og ikke er fylt med vann.

15 Kontroller at luftinnsugingen og - åpningene ikke er blokkert. NORSK 15 AVFUKTEREN HAR INGEN EFFEKT: Er filteret skittent? Er luftinnsugingen eller -åpningene blokkert? Er fuktighetsnivået i rommet allerede lavt? AVFUKTEREN HAR LITEN EFFEKT: Er det for mange åpne vinduer eller dører? Er det noe i rommet som utvikler mye fukt? AVFUKTEREN STØYER MYE: Kontroller om avfukteren er plassert på et plant underlag. AVFUKTEREN ER UTETT: Kontroller at avfukteren er i god stand. Hvis du ikke bruker kontinuerlig tømming, skal du kontrollere at gummiproppen (i bunnen av avfukteren) sitter slik den skal.

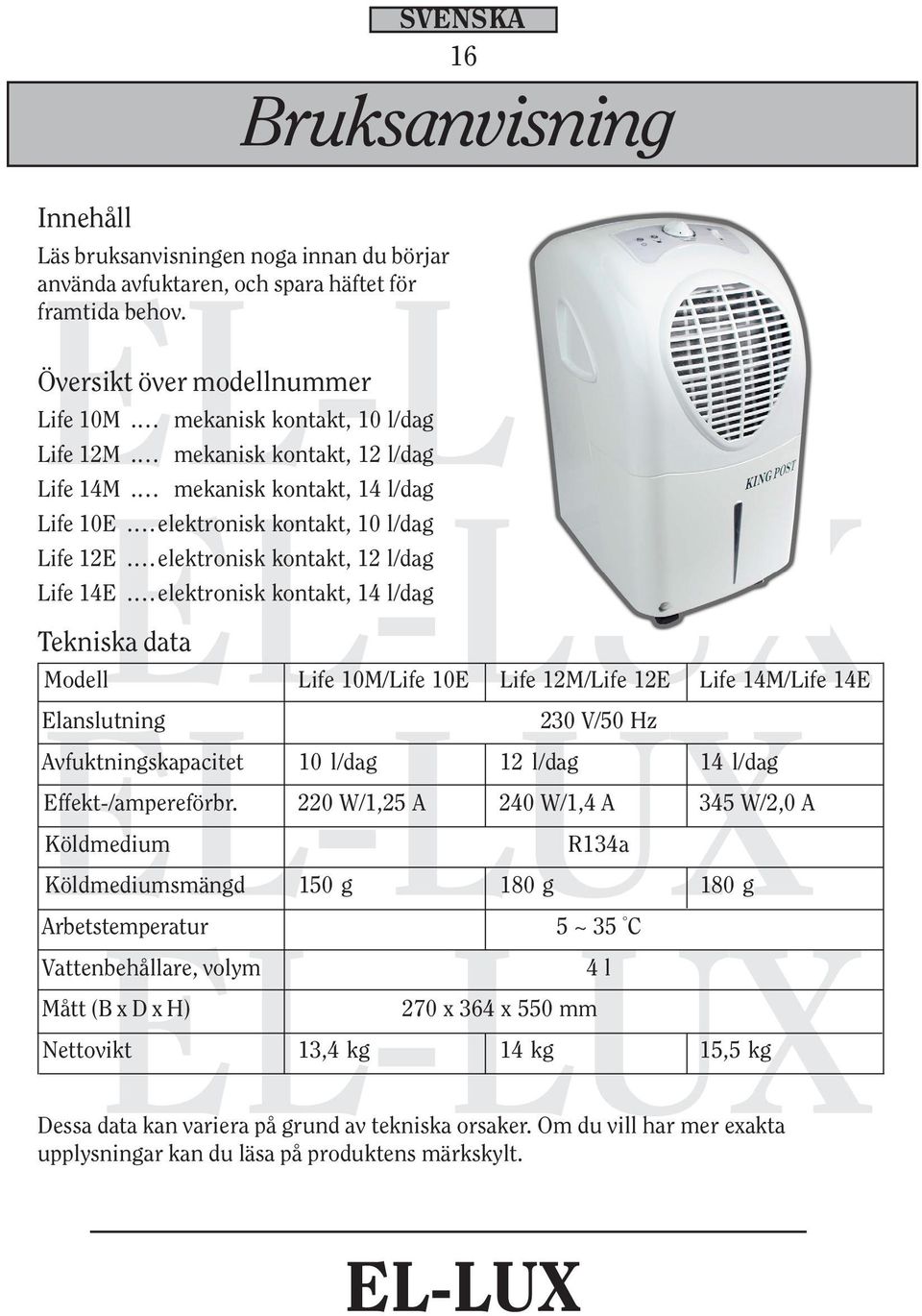

16 Innehåll Läs bruksanvisningen noga innan du börjar använda avfuktaren, och spara häftet för framtida behov. SVENSKA 16 Översikt över modellnummer Life 10M. mekanisk kontakt, 10 l/dag Life 12M. mekanisk kontakt, 12 l/dag Life 14M. mekanisk kontakt, 14 l/dag Life 10E. elektronisk kontakt, 10 l/dag Life 12E. elektronisk kontakt, 12 l/dag Life 14E. elektronisk kontakt, 14 l/dag Tekniska data Modell Life 10M/Life 10E Life 12M/Life 12E Life 14M/Life 14E Elanslutning 230 V/50 Hz Avfuktningskapacitet 10 l/dag 12 l/dag 14 l/dag Effekt-/ampereförbr. 220 W/1,25 A 240 W/1,4 A 345 W/2,0 A Köldmedium R134a Köldmediumsmängd 150 g 180 g 180 g Arbetstemperatur 5 ~ 35 C Vattenbehållare, volym 4 l Mått (B x D x H) 270 x 364 x 550 mm Nettovikt 13,4 kg 14 kg 15,5 kg Dessa data kan variera på grund av tekniska orsaker. Om du vill har mer exakta upplysningar kan du läsa på produktens märkskylt.

17 Funktionsprincip Avfuktaren reglerar den relativa fuktigheten genom att skicka luft genom enheten och på så sätt få fukten att kondensera över kylelementen. Kontakten med den kalla ytan får fukten i luften att kondenseras. Kondensvattnet rinner därefter ned i vattenbehållaren. Sedan passerar den avfuktade luften genom kondensatorn där den värms upp till en SVENSKA 17 något högre temperatur innan den släpps ut i rummet igen. Placering Överskottsfukt rör sig runt i ett hus på samma sätt som lukten av mat sprids från rum till rum. Därför bör avfuktaren placeras så att den kan dra till sig fuktig luft från alla ställen i huset. Om du tycker att problemet är som störst på ett särskilt ställe kan du dock börja med att placera avfuktaren där och senare flytta den till en mer central plats. När du installerar avfuktaren är det viktigt att du ser till att den står på ett plant underlag och att det finns minst 10 centimeters fritt utrymme på alla sidor av avfuktaren så att en effektiv luftgenomströmning säkerställs. Avfuktaren har hjul, så den är lätt att flytta. Innan du flyttar avfuktaren måste du stänga av den och tömma vattenbehållaren. Förlängningssladd bör inte användas. Därför är det viktigt att du placerar Torr varm luft Motor rengöring, ska du låta den stå i upprätt läge i en timme innan du ansluter den till elnätet. Främmande föremål får inte komma i närheten av luftintaget eller utloppsöppningarna. Elnätets spänning ska överensstämma Mikrokontakt Kompressor Fläkt avfuktaren i närheten av ett vägguttag. Om du måste använda förlängningssladd, ska du se till att sladdens ledare har en diameter på minst 1 mm 2. Ytterdörrar och fönster ska vara stängda när avfuktaren är i drift om optimal effekt ska uppnås. Före användning Viktigt! Kondensator Kylelement (kylslinga) Fuktmättad luft Vattenbehållare Se till att avfuktaren alltid står upprätt. När avfuktaren har transporterats eller har legat på sidan, t.ex. i samband med med specifikationerna på märkskylten på avfuktarens baksida.

18 Om den medföljande nätkabeln är skadad måste den av säkerhetsskäl bytas ut av en auktoriserad servicetekniker eller någon annan kvalificerad fackman för att undvika fara. SVENSKA 18 Stäng aldrig av eller starta avfuktaren genom att dra ut respektive sticka i kontakten. Använd alltid strömbrytaren på kontrollpanelen. Innan du flyttar avfuktaren ska du stänga av strömmen, dra ut kontakten Fläkt Kontrollpanel Vattenbehållare Vattennivåmätare Plastfilter Filter med aktivt kol Grepp Vridhjul ur vägguttaget och tömma vattenbehållaren. Använd aldrig insektspray eller andra brandfarliga ämnen i närheten av avfuktaren. Du får absolut inte hälla eller spruta vatten över avfuktaren. VIKTIGT! Avfuktaren får inte användas vid omgivningstemperaturer på under 5 C eftersom förångarslingan då kan frysa till. Luftutlopp Nätkabel Nätkabelhållare Avrinningshål för kontinuerlig tömning Filterhållare

19 SVENSKA 19 Användning mekanisk modell Användning elektronisk modell Indikator för full vattenbehållare Sätta på/stänga av Fuktighetsregulator 1. Anslut nätkabeln till lämpligt vägguttag. (Se märkskylten på avfuktarens baksida.) Strömindikator Fläkthastighetskontakt 2. Ställ in fuktighetsregulatorn (ratt) på önskad nivå (du ökar avfuktningseffekten genom att vrida ratten åt höger.) 3. Om avfuktaren ska vara på kontinuerligt vrider du ratten till läget MAX. 4. Om du vill stänga av avfuktaren vrider du ratten till läget OFF. Observera! Indikatorn för full vattenbehållare börjar lysa om behållaren är full eller inte sitter som den ska. Inställning av fläkthastighet Avfuktaren har en fläkt med två hastigheter. Under normala driftförhållanden ska hastigheten vara inställd på HI. Om du vill ha tystare gång kan du välja den lägre hastigheten (LO). Sätta på/stänga av 1. Anslut nätkabeln till lämpligt vägguttag. (Se märkskylten på avfuktarens baksida.) 2. Sätt på avfuktaren genom att trycka på knappen ON/OFF. När kompressorn är igång lyser lampan COMP. 3. Tryck på knappen HUMIDITY för att välja önskad fuktighet i rummet: 50 %, 60 %, 70 % eller 80 %. 4. Om avfuktaren ska vara på kontinuerligt ställer du in knappen HUMIDITY på läget CNT. 5. Om du vill stänga av avfuktaren trycker du på knappen ON/OFF igen. Lampan COMP ska då släckas. Observera! Indikatorn för full vattenbehållare (WF) börjar lysa om behållaren är full eller inte sitter som den ska. Inställning av fläkthastighet Avfuktaren har en fläkt med två hastigheter. Under normala driftförhållanden ställer du

20 in knappen FAN på läget HI. Om du vill ha tystare gång ställer du in knappen FAN på läget LO. SVENSKA 20 Temperaturknapp Tryck på knappen TEMP om du vill att aktuell rumstemperatur ska visas på displayen i stället för fuktigheten i rummet. Tömma vattenbehållaren Om vattenbehållaren är full eller inte sitter som den ska lyser indikatorn för full vattenbehållare och avfuktaren stängs av automatiskt. Ta ut vattenbehållaren genom att dra ut den ur avfuktaren i rät vinkel med hjälp av handtaget längst ned på vattenbehållaren. (Fig. 1) När du har tömt vattenbehållaren sätter du tillbaka den på plats. Se till att föra in den korrekt så att avfuktaren blir driftklar igen, vilket visas genom att indikatorn för full vattenbehållare släcks. Fig. 1 Kontinuerlig tömning När avfuktaren används i miljöer med mycket hög fuktighet måste vattenbehållaren tömmas oftare. Då kan du med fördel ställa in kontinuerlig tömning av avfuktaren på följande sätt: 1. Ta ut gummiproppen på avfuktarens baksida (fig. 2). Förvara gummiproppen på ett säkert ställe för framtida behov. Fig Anslut en vattenslang med en invändig diameter på 11 mm till avrinningshålet (fig. 3). * Se till att vattenslangen inte följer med. Fig. 3 Gummipropp Vattenslang med inv. diameter på 11 mm 3. Se till att det alltid är fri passage för vattnet och att slangen sitter fast ordentligt. Observera! När det är mycket kallt måste specialåtgärder vidtas så att inte vattenslangen fryser till.

21 4. När du inte behöver kontinuerlig tömning längre ska du ta bort vattenslangen och sätta tillbaka gummiproppen på plats. SVENSKA 21 Underhåll Före underhåll och rengöring av avfuktaren ska nätkabeln alltid dras ut ur vägguttaget. Rengöring av höljet Torka av höljet med en mjuk trasa. Använd aldrig flyktiga kemiska ämnen, bensin, rengöringsmedel, kemiskt behandlade putsdukar eller andra rengöringslösningar eftersom det kan förstöra höljet. Rengöring av filtret Plastfiltret rengör du med dammsugare eller genom att slå lätt på det. Om filtret är mycket smutsigt kan du torka det rent med en trasa doppad i ljumt vatten. Filtret med aktivt kol kan inte rengöras med vatten. Filtrets livslängd varierar beroende på driftförhållandena på den plats där avfuktaren används. Filtret ska kontrolleras regelbundet (var sjätte månad) och bytas ut vid behov. (Fäst filtret med aktivt kol på plastfiltret enligt fig. 4). Förvaring Filter med aktivt kol Plastfilter Filterhållare Om avfuktaren inte ska användas under en längre tid stänger du av den, drar ut nätkabeln ur vägguttaget och torkar av apparaten. Töm vattenbehållaren helt och torka av den. Täck över avfuktaren och ställ undan den på en plats där den inte utsätts för direkt solljus. Felsökning AVFUKTAREN FUNGERAR INTE: Är nätkabeln ansluten till vägguttaget? Är husets jordfelsbrytare utlöst? Är rumstemperaturen under 5 C eller över 35 C? Om så är fallet ligger driftförhållandena utanför avfuktarens arbetstemperaturområde. Kontrollera att fuktighetsregulatorn (eller knappen ON/OFF) är påslagen. Kontrollera att vattenbehållaren sitter som den ska i avfuktaren och att den inte är full med vatten.

22 Kontrollera att luftintaget och luftöppningarna inte är blockerade. SVENSKA 22 AVFUKTAREN HAR INGEN EFFEKT: Är filtret smutsigt? Är luftintaget eller luftöppningarna blockerade? Är fuktighetsnivån i rummet redan ganska låg? AVFUKTAREN HAR DÅLIG EFFEKT: Står för många fönster eller dörrar öppna? Finns det något i rummet som avger mycket fukt? AVFUKTAREN VÄSNAS MYCKET: Kontrollera att avfuktaren står på ett plant underlag. AVFUKTAREN LÄCKER: Kontrollera att avfuktaren är i gott skick. Om inte kontinuerlig tömning används kontrollerar du att gummiproppen (i botten på avfuktaren) sitter där den ska.

23 Sisältö Lue käyttöohje perusteellisesti läpi ennen kuivaimen käyttöönottoa ja säilytä ohje myöhempää tarvetta varten. SUOMI 23 Käyttöohje Mallien yleiskuvaukset Life 10M. mekaaninen kosketin 10 l/päivä Life 12M. mekaaninen kosketin 12 l/päivä Life 14M. mekaaninen kosketin 14 l/päivä Life 10E. sähkökosketin 10 l/päivä Life 12E. sähkökosketin 12 l/päivä Life 14E. sähkökosketin 14 l/päivä Tekniset tiedot Malli: Life 10M/Life 10E Life 12M / Life 12E Life 14M / Life 14E Käyttöjännite 230 V / 50 Hz Kuivausteho 10 l/päivä 12 l/päivä 14 l/päivä Ottoteho/ampeeria 220 W / 1,25 A 240 W / 1,4 A 345 W / 2,0 A Kylmäaine R134a Kylmäaineen määrä 150 g 180 g 180 g Käyttölämpötila 5 ~ 35 C Vesisäiliön tilavuus 4 l Mitat (l x s x k) 270 x 364 x 550 mm Nettopaino 13,4 kg 14 kg 15,5 kg Tiedot saattavat vaihdella teknisten ominaisuuksien perusteella. Tuotteen arvokilvessä on tarkempia tietoja.

24 Toimintaperiaate Kuivain säätelee ilman suhteellista kosteutta ohjaamalla ilmavirran yksikön läpi ja keräämällä ilmasta kondensiokosteuden kylmäosien avulla. Ilmassa oleva kosteus tiivistyy joutuessaan kosketuksiin kylmien pintojen kanssa. Tiivistynyt vesi valuu alas vesisäiliöön. Sen jälkeen kuivunut ilma kulkee kondensaattorin läpi ja lämpiää hieman, SUOMI 24 Käyttöohje ennen kuin se pääsee takaisin huoneeseen. Asennuspaikka Ylimääräinen kosteus liikkuu eri puolilla rakennuksen sisätiloja samaan tapaan kuin ruoan tuoksu kulkeutuu huoneesta toiseen. Siksi kuivain on sijoitettava niin, että se voi imeä kosteaa ilmaa rakennuksen kaikista osista. Jos sijoituspaikka on erityisen ongelmallinen, kuivain voidaan sijoittaa kyseisen paikan läheisyyteen ja siirtää myöhemmin keskeisempään paikkaan. Kuivainta asennettaessa on tärkeä huolehtia siitä, että se sijoitetaan tasaiselle alustalle ja että kuivaimen ympärillä on joka puolella vähintään 10 cm tilaa ilman tehokkaan läpivirtauksen varmistamiseksi. Kuivaimessa on pyörät, joiden ansiosta sitä on helppo siirtää. Ennen kuin siirrät kuivainta, katkaise laitteesta virta ja tyhjennä vesisäiliö. Jatkojohdon käyttö ei ole suositeltavaa. Siksi on tärkeää, että kuivain sijoitetaan Kuiva lämmin ilma Moottori Mikrokatkaisin Kompressori Puhallin pistorasian läheisyyteen. Jos jatkojohdon käyttäminen on välttämätöntä, tarkista, että johdon halkaisija on vähintään 1 mm 2. Kun kuivain on käynnissä, ulko-ovet ja ikkunat on pidettävä suljettuina parhaan mahdollisen tuloksen varmistamiseksi. Ennen käyttöä Tärkeää! Kondensaattori Kylmäosa (kylmä jäähtynyt kela) Kostea ilma Vesisäiliö Huolehdi siitä, että kuivain on aina pystyasennossa. Kuljetuksen jälkeen ja kuivaimen oltua kyljellään esimerkiksi puhdistuksen yhteydessä laitteen on annettava olla pystyasennossa tunnin ajan, ennen kuin se kytketään sähköverkkoon. Epäpuhtaudet eivät saa päästä ilman imuaukon tai ulostuloaukkojen läheisyyteen. Sähköverkon jännitteen on vastattava laitteen takana olevaan arvokilpeen

25 merkittyä jännitettä. Jos laitteen mukana tuleva virtajohto on vahingoittunut, se on vaihdatettava valtuutetulla huoltoedustajalla tai vastaavalla pätevällä henkilöllä, jotta vältytään vaaratilanteilta. SUOMI 25 Älä kytke laitteeseen virtaa äläkä katkaise virtaa pistoketta käyttämällä. Käytä aina ohjauspaneelin katkaisinta. Ennen kuin siirrät kuivainta, katkaise laitteen virta, vedä pistoke pistorasiasta ja tyhjennä vesisäiliö. Säätöpaneeli Puhallin Vesisäiliö Vesimittari Muovisuodatin Aktiivihiilisuodatin Käyttöohje Vipu Pyörä Älä käytä hyönteismyrkkyä tai muita herkästi syttyviä aineita kuivaimen läheisyydessä. Veden kaataminen tai ruiskuttaminen kuivaimen päälle on kielletty. TÄRKEÄÄ! Kuivainta ei saa käyttää alle 5 C:n lämpötilassa, sillä haihduttimen kela voi rikkoutua. Ilman ulostulo Sähköjohto Sähköjohdon pidike Laskureikä jatkuvaa tyhjennystä varten Suodattimen pidike

26 SUOMI 26 Käyttöohje Mekaanisen mallin käyttö Elektronisen mallin käyttö Sähkövirranmerkkivalo Kosteudensäädin Vesimäärän merkkivalo Käynnistys/pysäytys 1. Työnnä sähköjohto sopivaan pistorasiaan. (Ks. kuivaimen takana olevaa arvokilpeä.) 2. Säädä kosteudensäädin (kiertosäädin) halutulle tasolle (kuivausteho kasvaa, kun säädintä käännetään oikealle.) 3. Jos kuivaimen on toimittava jatkuvasti, säädä kiertosäädin kohtaan MAX. 4. Kun haluat pysäyttää kuivaimen, käännä säädin kohtaan OFF. Huomautus! Vesimäärän merkkivalosyttyy, kun vesisäiliö on täynnä tai virheellisessä asennossa. Puhallusnopeuden säätö Kuivaimessa on puhallin, jossa on kaksi nopeutta. Kun käyttöolosuhteet ovat normaalit, nopeudeksi valitaan HI. Jos laitteen halutaan toimivan tavallista äänettömämmin, voidaan valita alhaisempi nopeus (LO). Puhaltimen nopeudensätökatkaisin Käynnistys/pysäytys 1. Työnnä sähköjohto sopivaan pistorasiaan. (Ks. kuivaimen takana olevaa arvokilpeä.) 2. Käynnistä kuivain painamalla ON/OFFpainiketta. Kun kompressori käy, COMP-merkkivalo palaa. 3. Valitse HUMIDITY-painikkeella haluamasi ilmankosteus: 50 %, 60 %, 70 % tai 80 %. 4. Jos kuivaimen on toimittava jatkuvasti, valitse HUMIDITY-painikkeella CNT. 5. Kun haluat pysäyttää kuivaimen, paina ON/OFF-painiketta uudelleen. COMPmerkkivalon on tällöin sammuttava. Huomautus! Vesimäärän merkkivalo (WF) syttyy, kun vesisäiliö on täynnä tai virheellisessä asennossa. Puhallusnopeuden säätö Kuivaimessa on puhallin, jossa on kaksi nopeutta. Normaalikäytössä FAN-painike asetetaan HI -asentoon. Jos laitteen halutaan toimivan tavallista

27 äänettömämmin, FAN-painike asetetaan LO -asentoon. SUOMI 27 Lämpötilapainike Kun painat TEMP-painiketta, näyttöön tulee huoneen ilmankosteuden asemesta huoneen lämpötila. Vesisäiliön tyhjennys Jos vesisäiliö on täynnä tai väärässä asennossa, Water full -merkkivalo syttyy ja kuivain pysähtyy automaattisesti. Irrota vesisäiliö vetämällä se kuivaimesta suorassa kulmassa ulos vesisäiliön alaosassa olevan kahvan avulla. (Kuva 1) Kun olet tyhjentänyt vesisäiliön, aseta se takaisin paikalleen. Huolehdi siitä, että vesisäiliö menee kunnolla paikalleen ja Water Full -merkkivalo sammuu. Kuivain on taas käyttövalmis. Kuva 1 Käyttöohje Jatkuva tyhjennys Kun kuivainta käytetään hyvin kosteissa ympäristöissä, vesisäiliö on tyhjennettävä useammin. Silloin kuivain kannattaa liittää jatkuvaan tyhjennykseen seuraavasti: 1. Irrota kuivaimen takaosassa oleva kumitulppa (kuva 2). (Säilytä kumitulppa tallessa myöhempää tarvetta varten.) Kuva 2 2. Kiinnitä laskureikään vesiletku, jonka sisähalkaisija on 11 mm (kuva 3). * Vesiletku ei sisälly toimitukseen. Kuva 3 Kumitulppa Vesiletku, jonka sisähalkaisija on 11 mm 3. Huolehdi siitä, että vesi pääsee kulkemaan vapaasti ja että letku on kunnolla kiinni. Huomautus! Kun lämpötila on erittäin kylmä, vesiletku on suojattava jäätymiseltä erityistoimilla.

28 4. Kun et enää tarvitse jatkuvaa tyhjennystä, irrota vesiletku ja kiinnitä kumitulppa takaisin paikalleen. SUOMI 28 Käyttöohje Kunnossapito Sähköjohto on irrotettava pistorasiasta aina ennen kuivaimen kunnossapitoa ja puhdistusta. Kotelon puhdistus Kuivaa kotelo pehmeällä liinalla. Älä käytä nestemäisiä kemikaaleja, bensiiniä, puhdistusaineita, kemiallisesti käsiteltyjä liinoja tai muita puhdistusmenetelmiä, sillä ne voivat vaurioittaa koteloa. Suodattimen puhdistus Muovisuodatin on puhdistettava pölynimurilla tai kevyesti koputtamalla. Jos suodatin on hyvin likainen, se voidaan hangata puhtaaksi haaleaa vettä käyttäen. Aktiivihiilisuodatinta ei voida puhdistaa vedellä. Suodattimen käyttöikä vaihtelee ja riippuu kuivaimen käyttöpaikan asettamista vaatimuksista. Suodatin on tarkistettava säännöllisesti (puolen vuoden välein) ja vaihdettava tarvittaessa. (Asenna aktiivihiilisuodatin muovisuodattimessa kuvan 4 osoittamalla tavalla.) Säilytys Muovisuodatin Aktiivihiilisuodatin Suodattimen pidike Jos et aio käyttää kuivainta pitkään aikaan, katkaise laitteen virta, irrota pistoke pistorasiasta ja kuivaa laite. Tyhjennä vesisäiliö kokonaan ja kuivaa se. Peitä kuivain kankaalla ja säilytä se paikassa, jossa se ei altistu suoralle auringonvalolle. Vianmääritys KUIVAIN EI TOIMI. Onko sähköjohto pistorasiassa? Onko suojarele lauennut? Onko huoneen lämpötila alle 5 C tai yli 35 C? Jos lämpötila poikkeaa tästä, käyttöolot poikkeavat kuivaimelle määritetyistä käyttöoloista. Tarkista, että kosteudensäädin (tai ON/ OFF-painike) on kytkettynä. Tarkista, että vesisäiliö on asennettu oikein kuivaimeen ja ettei se ole täynnä vettä. Tarkista, että ilman imu- ja ulostuloaukot eivät ole tukossa.

29 KUIVAIN ON TEHOTON. Onko suodatin likainen? SUOMI 29 Ovatko ilman imu- tai ulostuloaukot tukossa? Onko huoneen ilmankosteus jo riittävän matala? KUIVAIMEN TEHO ON HEIKKO. Onko liian monta ikkunaa tai ovea auki? Onko huoneessa jotakin, joka kehittää runsaasti kosteutta? Käyttöohje KUIVAIN PITÄÄ KOVAA MELUA. Tarkista, että kuivain on tasaisella alustalla. KUIVAIN VUOTAA. Tarkista, että kuivain on kunnossa. Jos et ole ottanut käyttöön jatkuvaa tyhjennystä, tarkista, että kumitulppa (kuivaimen pohjassa) on kunnolla kiinni.

30 CE-Erklæring CE-mærke er anbragt: 2004 CE-märke monterat: 2004 CE-merkki myönnetty: 2004 CE-merket: 2004 CE mark placed: 2004 CE-Zeichen angebracht: EF-OVERENSSTEMMELSESERKLÆRING EU-DEKLARATION EU-ILMOITUS DIREKTIIVIEN NOUDATTAMISESTA EU-SAMSVARSERKLÆRING EC-DECLARATION OF CONFORMITY EG-KONFORMITÄTSERKLÄRUNG EU-Importør, EU-Importör, EU-maahantuoja, EU-importør, EEC-importer, EG-Importeur,: HP-Værktøj A/S Industrivej Børkop Erklærer herved på eget ansvar, at: Intygar härmed på eget ansvar, att: Ilmoittaa omalla vastuullaan, että: Erklærer herved på eget ansvar at: Hereby, on our own responsability declare that: Erklären hiermit in eigener Verantwortung, dass: Affugter: Avfuktare: Kuivain: Avfukter: Dehumidifier: Luftbefeuchter: LIFE-10M VOLT ~ 220 WATT. Er fremstillet i overensstemmelse med følgende: Är tillverkad enligt följande: On valmistettu seuraavien direktiivien mukaisesti: Er fremstilt i samsvar med følgende: Is manufactured in compliance with the following: Hergestellt wurde in Übereinstimmung mit folgenden: DIREKTIVER, DIREKTIV, DIREKTIIVIT, DIREKTIVER, DIRECTIVES, RICHTLINIEN: 98/37/EF: Maskindirektivet med ændringsdirektiver. 73/23/EØF: Lavspændingsdirektivet. 89/336/EØF: EMC-direktivet + (ændringsdirektiv 93/68/EØF) 98/37/ETY: Konedirektiivi liitteineen ja korjauksineen. 73/23/ETY: Matalajännitedirektiivi. 89/336/ETY: EMC-direktiivi + ( korjauksineen 93/68/ETY ) 98/37/EC: Safety of machinery with amendments. 73/23/EEC: Low tension directive. 89/336/EEC: EMC- directive + ( amendments 93/68/EEC ) 98/37/EEC: Maskindirektivet med tillägg och rättelser. 73/23/EEC: Lågspänningsdirektivet. 89/336/EEC: EMC-direktivet + ( rättelser 93/68/EEC) 98/37/EØF: Maskindirektivet med tillegg og rettelser. 73/23/EØF: Lavspenningsdirektivet. 89/336/EØF: EMC-direktivet + ( rettelser 93/68/EEC) 98/37/EWG: Maschinenrichtlinie mit Änderungen. 73/23/EWG: Niederspannungsrichtlinie. 89/336/EWG: EMC-richtlinie + ( Änderungen 93/68/EWG) STANDARDER, NORMER, NORMIT, NORMER, STANDARDS, NORMEN: EN /A2 - EN EN EN EN /A1 - EN /A2 HP-Værktøj A/S - BØRKOP Produktchef, Produktchef, Tuotepäällikkö, Produktsjef, Product manager, Produktleiter Stefan Schou....
