1 Labkotec Oy Myllyhaantie PIRKKALA Tel: Fax: Internet: LevelSET S GSM-toiminnallisuudet Käyttöönotto ja käyttö Copyright 2011 Labkotec Oy 1/39 Varaamme oikeuden muutoksiin

2 SISÄLLYSLUETTELO 1 YLEISTÄ Tekijänoikeudet (copyright) Kohderyhmä Symbolien merkitys Turvallisuusohjeet Ympäristöolosuhteet JOHDANTO GSM:n modeemin toiminta LevelSET S ja LabkoNet Puhelinnumerot LEVELSET S GSM:N KÄYTTÖÖNOTTO SIM-kortin asettaminen laitteeseen GSM-modeemin käyttöönotto PUHELINNUMEROIDEN ASETTAMINEN JA LUKEMINEN Komentojen syntaksi Loppukäyttäjä- ja hallintapuhelinnumerot Loppukäyttäjänumeron asettaminen Loppukäyttäjänumeron lukeminen Hallintanumeron asettaminen Hallintanumeron lukeminen Loppukäyttäjänumeron poistaminen Hallintapuhelinnumeron poistaminen PERUSASETUKSET KÄYTTÖÖNOTON JÄLKEEN Laitteen tai kohteen nimen asettaminen Laitteen tai kohteen nimen lukeminen Anturitulon nimeäminen Anturitulon nimen lukeminen Kellonajan ja päiväyksen asettaminen Kellonajan ja päiväyksen lukeminen Kentänvoimakkuuden tiedusteleminen HÄLYTYSTEN ASETUKSET Hälytystekstien asettaminen Hälytystekstien lukeminen Huoltohälytyksen aikavälin (intervallin) asettaminen Huoltohälytyksen aikavälin lukeminen Ajastetun lähetyksen aikavälin asettaminen Ajastetun lähetyksen aikavälin lukeminen Hälytystilojen tiedusteleminen AKKUKÄYTTÖISEN LAITTEEN ASETUKSET Käyttöjännitteen hälytysrajan asettaminen Käyttöjännitteen hälytysrajan lukeminen Akun jännitteen tiedusteleminen Mittausintervallin asettaminen Mittausintervallin lukeminen Kuunteluvälin asettaminen Kuunteluvälin lukeminen LAITTEEN LÄHETTÄMÄT VIESTIT LOPPUKÄYTTÄJÄLLE Hälytysviesti Ajastettu lähetys Testihälytys Hälytys alhaisesta käyttöjännitteestä VIANETSINTÄ Laitteen vastaukset virhetilanteessa Asetus- ja kyselyviestit ongelmatilanteessa Laitteen PIN-koodin vaihtaminen Hallintanumeron uudelleenasettaminen Ohjelmaversion tiedusteleminen Viestien lukumäärän laskurin nollaaminen Copyright 2011 Labkotec Oy 2/39 Varaamme oikeuden muutoksiin

3 1 YLEISTÄ 1.1 Tekijänoikeudet (copyright) 1.2 Kohderyhmä 1.3 Symbolien merkitys Copyright Labkotec Oy. Kaikki oikeudet pidätetään. Tämän asiakirjan sisällön jäljentäminen, jakeleminen tai tallentaminen kokonaan tai osittain on kielletty ilman Labkotecin myöntämää kirjallista lupaa. Labkotec kehittää tuotteitaan jatkuvasti ja pidättää siksi oikeuden tehdä muutoksia ja parannuksia mihin tahansa tässä asiakirjassa mainittuun tuotteeseen ilman ennakkoilmoitusta. Labkotec ei vastaa välittömistä tai välillisistä vahingoista, mukaan lukien tietojen tai tulojen menetys. Tämän asiakirjan sisältö tarjotaan "sellaisenaan". Sen tarkkuudesta, luotettavuudesta tai sisällöstä ei anneta mitään suoraa tai epäsuoraa takuuta eikä nimenomaisesti taata sen markkinoitavuutta tai sopivuutta tiettyyn tarkoitukseen, ellei pakottavalla lainsäädännöllä ole toisin määrätty. Labkotec varaa itselleen oikeuden muuttaa tätä asiakirjaa tai poistaa sen jakelusta milloin tahansa ilman erillistä ilmoitusta. LabkoNet on Labkotec Oy:n rekisteröimä tavaramerkki. Tämä dokumentti on tarkoitettu lisäohjeeksi LevelSET S käyttö- ja asennusohjeen rinnalle GSM-toimintojen käyttöönottoa ja käyttöä varten. Seuraavia symboleita käytetään varoittamaan käyttäjää mahdollisesta vaaratilanteesta tai huomauttamaan käyttäjää jostakin tärkeästä seikasta. Symboli Varoitus / Huomio Huomioitava erityisesti räjähdysvaarallisten tilojen asennuksissa. Laite on suojattu kaksois- tai vahvistetulla eristyksellä. 1.4 Turvallisuusohjeet LevelSET S -mittauskeskusta ei saa asentaa räjähdysvaaralliseen tilaan, mutta siihen liitetty anturi voi olla asennettuna tilaluokan 0, 1 tai 2 räjähdysvaaralliseen tilaan. Räjähdysvaarallisten tilojen asennuksissa on otettava huomioon kansalliset määräykset ja asiaankuuluvat standardit IEC/EN Luonnostaan vaarattomat järjestelmät i ja/tai IEC/EN Räjähdysvaarallisten tilojen sähköasennukset. Copyright 2011 Labkotec Oy 3/39 Varaamme oikeuden muutoksiin

4 Mikäli staattinen sähkö voi aiheuttaa vaaratilanteita mittausympäristössä, tulee potentiaalintasauksesta huolehtia räjähdysvaarallisia tiloja koskevien määräysten edellyttämällä tavalla. Potentiaalintasaus tehdään kytkemällä kaikki johtavat osat samaan potentiaaliin esim. kytkentärasiassa. Potentiaalintasausjärjestelmä tulee maadoittaa. Laitteessa ei ole omaa verkkokytkintä, joten syöttöjännitejohtimiin laitteen läheisyyteen tulisi huolto- ja käyttötoimenpiteiden helpottamiseksi asentaa erotuskytkin (250 VAC / 1 A), joka erottaa molemmat johtimet (L1, N). Kytkin on merkittävä laitteen erotuskytkimeksi. Räjähdysvaarallisten tilojen huolto-, tarkastus- ja korjaustoimintojen yhteydessä tulee noudattaa Ex-laitteiden tarkastusta ja huoltoa käsittelevien standardien IEC/EN ja IEC/EN ohjeita. 1.5 Ympäristöolosuhteet LevelSET S GSM Mitat Kotelointi 175 mm x 125 mm x 75 mm (l x k x s) IP 65, materiaali polykarbonaatti Käyttölämpötila -30 ºC +50 ºC Syöttöjännite Tehonkulutus Anturit Tiedonsiirto (vain LevelSET S GSM mallissa) 230 VAC ± 10 %, 50/60 Hz Sulake 5 x 20 mm 160 mat (EN /3) Laitteessa ei ole verkkokytkintä 4,5 VA Digitaaliset Labkotec SET anturit GSM-tekstiviesti (SMS) Sisäänrakennettu GSM-modeemi 850/900/1800/1900 MHz LevelSET S soveltuu räjähdysvaarallisessa tilassa (tilaluokka 0, 1 tai 2) sijaitsevien anturien virtalähteeksi. Laitteen tuloliitynnät ovat luonnostaan vaaratonta (intrinsic safety) rakennetta. LevelSET S tulee asentaa turvalliselle alueelle. Copyright 2011 Labkotec Oy 4/39 Varaamme oikeuden muutoksiin

5 2 JOHDANTO LevelSET S on nesteiden rajapintojen valvontaan kehitetty monipuolinen mittaus- ja ohjauskeskus. Laitteen yleisimpiä käyttökohteita ovat: öljyn- ja hiekanerottimien hälytykset säiliöiden ylä- ja alarajahälytykset kondenssivesihälytykset pinnankorkeuden ohjaus Tämä käyttöohje kuvaa LevelSET S mittauskeskuksen GSM-version käyttöönotossa tarvittavat toimenpiteet sekä laitteen toiminnallisuudet. Laite lähettää hälytykset tekstiviesteinä joko suoraan käyttäjän GSMpuhelimeen tai LabkoNet -palvelimelle tallennettavaksi ja jaettavaksi muille asianosaisille. GSM-version käyttöasetuksia voidaan muuttaa käyttäjän omalla matkapuhelimella. Laitteen merkkivalot, painikkeet ja liitynnät on esitetty kuvassa 1. Kuva 1. LevelSET S -pintakytkimen ominaisuudet Copyright 2011 Labkotec Oy 5/39 Varaamme oikeuden muutoksiin

6 Kuva 2. Sovellusesimerkki: Erotinjärjestelmä 2.1 GSM:n modeemin toiminta LevelSET S GSM lähettää hälytystiedot tekstiviesteinä joko suoraan käyttäjän GSM-puhelimeen tai LabkoNet palvelimelle. Laite lukee jatkuvasti siihen kytkettyjen digitaalisten SET-antureiden tilaa ja hälytystilan muuttuessa lähettää tiedon eteenpäin. Myös anturitoiminnassa havaittu vika aiheuttaa oman hälytyksen. GSM-modeemin avulla käyttäjä voi: määrätä ajankohdat, jolloin hälytystiedot lähetetään palvelimelle tilata tiedot tekstiviestillä muuttaa laitteen asetuksia tekstiviesteillä Kuvassa 3 on esitetty käyttäjän ja LevelSET S -keskusosan väliset viestit. Copyright 2011 Labkotec Oy 6/39 Varaamme oikeuden muutoksiin

7 Kuva 3. Käyttäjän ja LevelSET S GSM:n väliset viestit Viestit välitetään tekstiviesteinä, joiden tarkemmat tiedot on kuvattu myöhemmin tässä dokumentissa, luvuissa 4, 5, 6 ja LevelSET S ja LabkoNet LevelSET S on liitettävissä Internet-pohjaiseen LabkoNet valvontajärjestelmään. LabkoNet järjestelmän etuja matkapuhelinliittymään ovat mm. jatkuva yhteyden valvonta, hälytystietojen säilytys ja visuaalinen esittäminen. Mittauspisteestä tuleva hälytys ja mittaustieto viedään tiedonsiirtoyksikön kautta GSM-verkon välityksellä LabkoNet palvelimelle. Palvelin vastaanottaa tiedonsiirtolaitteen toimittamat tiedot ja tallentaa ne tietokantaan, josta ne ovat luettavissa jälkeenpäin esim. raportointia varten. Samalla palvelin tutkii laitteen lähettämän jokaisen anturin tiedon sekä hälytysrajojen ylitykset ja alitukset. Hälytysehtojen täyttyessä palvelin ohjaa hälytykset ennalta määrättyihin sähköpostiosoitteisiin sähköpostina ja puhelinnumeroihin tekstiviestinä. Hälytystieto on luettavissa Internetissä osoitteessa loppukäyttäjän omilla tunnuksilla sekä numeerisesti että graafisesti tavallisella Internet-selaimella. 2.3 Puhelinnumerot LevelSET S GSM -laitteelle voidaan tallentaa kahdenlaisia puhelinnumeroita: 1. Loppukäyttäjäpuhelinnumeroihin lähetetään tieto hälytystilanteen muuttumisesta. Näillä numeroilla voi kysyä myös hälytystilanteen, mutta ei tehdä asetuksia. 2. Hallintapuhelinnumeroilla voi muuttaa laitteen asetuksia. Näihin numeroihin ei lähetetä hälytystietoja, mutta niistä voi kysyä hälytystilanteen. HUOM: Jos hälytystiedot halutaan samaan puhelinnumeroon, josta muutetaan myös laitteen asetuksia, on kyseinen numero asetettava sekä loppukäyttäjäettä hallintapuhelinnumeroksi. Copyright 2011 Labkotec Oy 7/39 Varaamme oikeuden muutoksiin

8 3 LevelSET S GSM:N KÄYTTÖÖNOTTO HUOM: Jotta GSM-ominaisuus voidaan ottaa käyttöön, on laitteelle hankittava oma SIM-kortti. 3.1 SIM-kortin asettaminen laitteeseen LevelSET S toimii kaikkien operaattoreiden liittymillä. Aseta hankkimasi SIM-kortti omaan matkapuhelimeesi ja varmista, että tekstiviestien lähetys ja vastaanotto toimii. Ota SIM-kortin PIN-koodin kysely pois käytöstä ja ota kortti pois puhelimesta. Varmista, että laitteesta on kytketty sähköt pois. 1. Avaa laitteen etupaneeli. 2. Liu uta laitteessa olevaa SIM-kortin pidikettä, jolloin pidike aukeaa ja nousee ylös. Kuva 4: SIM-kortin asettaminen LevelSET S GSM -laitteeseen 3.2 GSM-modeemin käyttöönotto 3. Aseta SIM-kortti pidikkeeseen metallinen kontaktipinta alaspäin. 4. Paina pidike alas. 5. Kiinnitä etupaneeli takaisin paikoilleen. GSM-modeemin käyttöönotto tapahtuu täysin tekstiviestien avulla, kunhan laitteen yläkortin S4-kytkimellä on ensin valittu modeemi käyttöön (ks. LevelSET S Pintakytkin erotinjärjestelmiin -ohjekirjan luku 5.7 GSM-modeemin käyttöönotto). Mikäli laite on toimitettu modeemilla varustettuna, tämä on oletuksena päällä. Laitteen GSM STATUS -merkkivalo vilkahtaa kolmen sekunnin välein merkiksi siitä, että modeemi on kytkeytynyt GSM-verkkoon. Tähän menee tyypillisesti sekuntia sähköjen kytkemisestä. Uuden laitteen käyttöönotto tapahtuu tämän jälkeen seuraavassa järjestyksessä: 1. Aseta loppukäyttäjäpuhelinnumerot. 2. Aseta hallintapuhelinnumerot. 3. Aseta laitteen nimi ja anturitulojen parametrit. 4. Aseta kellonaika. Copyright 2011 Labkotec Oy 8/39 Varaamme oikeuden muutoksiin

9 5. Aseta hälytystekstit. Käyttöönottoon liittyvät toiminnot on kuvattu luvuissa 4, 5 ja 6. Copyright 2011 Labkotec Oy 9/39 Varaamme oikeuden muutoksiin

10 4 PUHELINNUMEROIDEN ASETTAMINEN JA LUKEMINEN 4.1 Komentojen syntaksi Seuraavissa viestikuvauksissa on käytetty seuraavanlaista syntaksia: <> merkeillä esitetty parametri tarkoittaa, että käyttäjä tai laite syöttää kyseiseen kohtaan kyseisen kentän arvon. <> merkkien välissä on lyhyt kuvaus asetuksesta. Lihavoidulla merkitty teksti on käyttäjän syöttämä esimerkkiviesti. Protokolla tunnistaa komennoiksi sekä isoilla että pienillä kirjaimilla kirjoitetut komennot. Esimerkki: Kenttien selitykset TEL <nro1> <nro5> Komento Loppukäyttäjänumero kansainvälisessä muodossa 4.2 Loppukäyttäjä- ja hallintapuhelinnumerot Laitteelle voidaan ohjelmoida viisi loppukäyttäjänumeroa (TEL), joihin laite lähettää hälytysviestejä ja joista voidaan tehdä hälytystilakyselyjä. Näillä puhelinnumeroilla ei voi muuttaa laitteen asetuksia. Lisäksi laitteella on viisi muistipaikkaa hallintanumeroille (OPTEL), joilla voidaan tehdä asetuksia, mutta joihin ei lähetetä hälytysviestejä. Hallintanumerolla voi kuitenkin kysellä laitteen hälytystilatietoja. Ensimmäisen kerran hallintanumeroita voi asettaa mistä numerosta tahansa. Kun laitteen muistiin on talletettu hallintanumeroita, lisääminen ja poistaminen onnistuvat vain talletetuista numeroista käsin. HUOM: Jos hälytystiedot halutaan samaan puhelinnumeroon, josta muutetaan myös laitteen asetuksia, on kyseinen numero asetettava sekä loppukäyttäjäettä hallintapuhelinnumeroksi Loppukäyttäjänumeron asettaminen HUOM: Hallinta/loppukäyttäjänumeroita voi olla enintään 5 ja niitä voidaan asettaa 1-5 kerrallaan. Numero talletetaan aina ensimmäiseen vapaaseen muistipaikkaan. TEL <nro1> <nro2> <nro3> <nro4> <nro5> Copyright 2011 Labkotec Oy 10/39 Varaamme oikeuden muutoksiin

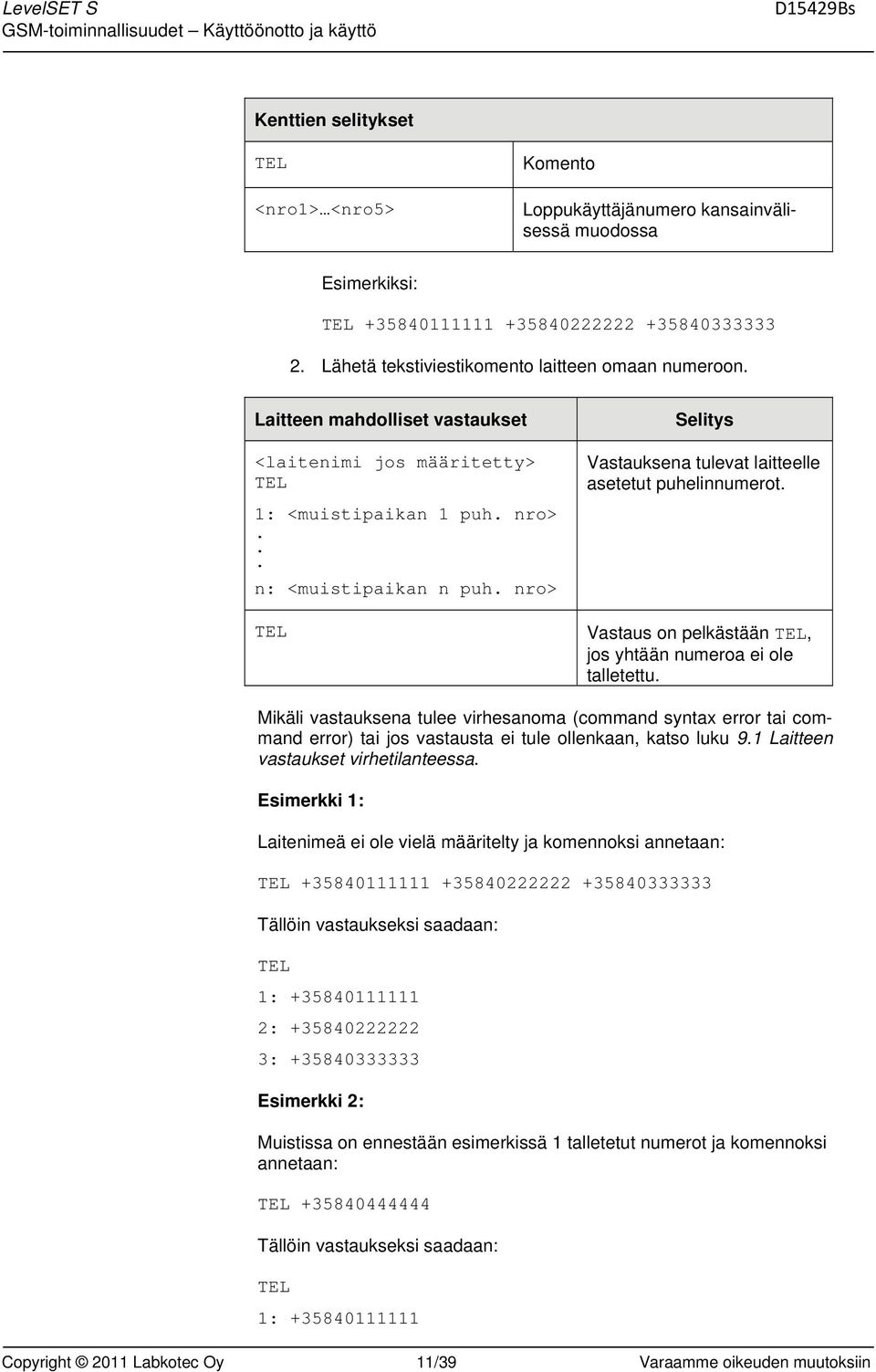

11 Kenttien selitykset TEL <nro1> <nro5> Komento Loppukäyttäjänumero kansainvälisessä muodossa Esimerkiksi: TEL <laitenimi jos määritetty> TEL 1: <muistipaikan 1 puh. nro>.. n: <muistipaikan n puh. nro> TEL Vastauksena tulevat laitteelle asetetut puhelinnumerot. Vastaus on pelkästään TEL, jos yhtään numeroa ei ole talletettu. Esimerkki 1: Laitenimeä ei ole vielä määritelty ja komennoksi annetaan: TEL TEL 1: : : Esimerkki 2: Muistissa on ennestään esimerkissä 1 talletetut numerot ja komennoksi annetaan: TEL TEL 1: Copyright 2011 Labkotec Oy 11/39 Varaamme oikeuden muutoksiin

12 2: : : Loppukäyttäjänumeron lukeminen TEL <laitenimi jos määritetty> TEL 1: <muistipaikan 1 puh. nro>.. n: <muistipaikan n puh. nro> TEL Vastauksena tulevat laitteelle asetetut puhelinnumerot. Vastaus on pelkästään TEL, jos yhtään numeroa ei ole talletettu Hallintanumeron asettaminen HUOM: Hallinta/loppukäyttäjänumeroita voi olla enintään 5 ja niitä voidaan asettaa 1-5 kerrallaan. Numero talletetaan aina ensimmäiseen vapaaseen muistipaikkaan. OPTEL <nro1> <nro2> <nro3> <nro4> <nro5> Kenttien selitykset OPTEL <nro1> <nro5> Komento Loppukäyttäjänumero kansainvälisessä muodossa Esimerkiksi: OPTEL Copyright 2011 Labkotec Oy 12/39 Varaamme oikeuden muutoksiin

13 <laitenimi jos määritetty> OPTEL 1: <muistipaikan 1 puh. nro>.. n: <muistipaikan n puh. nro> OPTEL Vastauksena tulevat laitteelle asetetut puhelinnumerot. Vastaus on pelkästään OPTEL, jos yhtään numeroa ei ole talletettu. Esimerkki 1: Laitenimeä ei ole vielä määritelty ja komennoksi annetaan: OPTEL OPTEL 1: : : Esimerkki 2: Muistissa on ennestään esimerkissä 1 talletetut numerot ja komennoksi annetaan: OPTEL OPTEL 1: : : : HUOM: Hallintanumeron asetuksen jälkeen laitteen asetuksia voi muuttaa ainoastaan kyseisistä numeroista. Muista lisätä oma numerosi hallintanumerolistalle, jos jatkat laitteen asetusten määrittämistä vielä tämän vaiheen jälkeen. Copyright 2011 Labkotec Oy 13/39 Varaamme oikeuden muutoksiin

14 4.2.4 Hallintanumeron lukeminen OPTEL <laitenimi jos määritetty> OPTEL 1: <muistipaikan 1 puh. nro>.. n: <muistipaikan n puh. nro> OPTEL Vastauksena tulevat laitteelle asetetut puhelinnumerot. Vastaus on pelkästään OPTEL, jos yhtään numeroa ei ole talletettu Loppukäyttäjänumeron poistaminen HUOM: Hallinta/loppukäyttäjänumeroita voidaan poistaa 1-5 kerrallaan. DELTEL <n1> <n2> <n3> <n4> <n5> Kenttien selitykset DELTEL <n1> <n5> Komento Muistipaikan numero, joka halutaan tyhjätä Esimerkiksi: DELTEL 2 <laitenimi jos määritetty> TEL Komento tulostaa jäljelle jääneet muistipaikat. 1: <muistipaikan 1 puh. nro>. Copyright 2011 Labkotec Oy 14/39 Varaamme oikeuden muutoksiin

15 .. n: <muistipaikan n puh. nro> <laitenimi>tel Vastaus jos yhtään numeroa ei ole talletettuna. Esimerkki 1: Kaikkiin muistipaikkoihin on talletettu numero, mutta laitenimeä ei ole vielä määritelty. Komennoksi annetaan: DELTEL 2 TEL 1: : : : Esimerkki 2: Hallintapuhelinnumeron poistaminen Esimerkissä 1 jääneet puhelinnumerot ovat muistissa ja komennoksi annetaan: DELTEL TEL 4: Tällöin enää muistipaikassa 4 oleva numero on loppukäyttäjänumero ja muut muistipaikat ovat tyhjiä. HUOM: Hallinta/loppukäyttäjänumeroita voidaan poistaa 1-5 kerrallaan. DELOPTEL <n1> <n2> <n3> <n4> <n5> Kenttien selitykset DELOPTEL Komento Copyright 2011 Labkotec Oy 15/39 Varaamme oikeuden muutoksiin

16 <n1> <n5> Muistipaikan numero, joka halutaan tyhjätä Esimerkiksi: DELOPTEL 2 <laitenimi jos määritetty> TEL Komento tulostaa jäljelle jääneet muistipaikat. 1: <muistipaikan 1 puh. nro>... n: <muistipaikan n puh. nro> <laitenimi> TEL Vastaus jos yhtään numeroa ei ole talletettuna. Esimerkki 1: Kaikkiin muistipaikkoihin on talletettu numero, mutta laitenimeä ei ole vielä määritelty. Komennoksi annetaan: DELOPTEL 2 TEL 1: : : : Esimerkki 2: Esimerkissä 1 jääneet puhelinnumerot ovat muistissa ja komennoksi annetaan: DELOPTEL TEL 4: Copyright 2011 Labkotec Oy 16/39 Varaamme oikeuden muutoksiin

17 Tällöin enää muistipaikassa 4 oleva numero on loppukäyttäjänumero ja muut muistipaikat ovat tyhjiä. Copyright 2011 Labkotec Oy 17/39 Varaamme oikeuden muutoksiin

18 5 PERUSASETUKSET KÄYTTÖÖNOTON JÄLKEEN 5.1 Laitteen tai kohteen nimen asettaminen Laitteelle/kohteelle on hyvä asettaa yksilöllinen nimi, jotta hälytysviestistä voidaan suoraa lukea, miltä laitteelta hälytys tulee. NAME <laitteen/kohteen nimi> Kenttien selitykset NAME Komento <laitteen/kohteen nimi> Käyttäjän vapaasti valitsema nimi. Max. 25 merkkiä. Voi sisältää myös välilyöntejä. Esimerkiksi: NAME Pirkkala Asematie1 NAME <laitteen/kohteen nimi> Komento tulostaa laitteen nimen. NAME Vastaus pelkästään NAME, jos nimeä ei ole määritetty. Esimerkki 1: Komennoksi annetaan: NAME Pirkkala Asematie1 NAME Pirkkala Asematie1 5.2 Laitteen tai kohteen nimen lukeminen NAME Copyright 2011 Labkotec Oy 18/39 Varaamme oikeuden muutoksiin

19 NAME <laitteen/kohteen nimi> Komento tulostaa laitteen nimen. NAME Vastaus pelkästään NAME, jos nimeä ei ole määritetty. 5.3 Anturitulon nimeäminen Laitteen antureille voidaan antaa kuvaavat nimet parantamaan hälytysviestin ymmärrettävyyttä. HUOM: Tehdasasetukset anturituloille ovat: Probe1, Probe2 ja Probe3. DI <x>: <anturin x nimi>. <y>: <anturin y nimi>. <z>: <anturin z nimi> HUOM: Komennossa anturien nimien välissä olevat pisteet erottavat nimet toisistaan. HUOM: Nimi voidaan asettaa myös vain yhdelle tai kahdelle tulolle jos esim. halutaan jälkikäteen muuttaa jonkin jo nimetyn anturitulon nimeä. Kenttien selitykset DI Komento <x/y/z> Anturitulon numero 1 3 <anturin x/y/z nimi> Anturitulolle annettava nimi, max. 20 merkkiä. Huom: Mikäli yhdellä komennolla nimetään useampi anturitulo, on nimet eroteltava pisteellä. Esimerkiksi: DI 1: padotusanturi. 2: rasvatilan anturi. 3: lieteanturi Copyright 2011 Labkotec Oy 19/39 Varaamme oikeuden muutoksiin

20 <laitenimi> DI <x>: <anturitulon x nimi> <y>: <anturitulon y nimi> Komento tulostaa laitteen sekä anturitulojen nimet. <z>: <anturitulon z nimi> Esimerkki 1: Komennoksi annetaan: DI 1: padotusanturi. 2: rasvatilan anturi. 3: lieteanturi Pirkkala Asematie1 DI 1: padotusanturi 2: rasvatilan anturi 3: lieteanturi Esimerkki 2: Anturitulo 2:n nimeä halutaan muuttaa, joten komennoksi annetaan: DI 2: öljytilan anturi Pirkkala Asematie1 DI 1: padotusanturi 2: öljytilan anturi 3: lieteanturi 5.4 Anturitulon nimen lukeminen DI <laitenimi> DI <x>: <anturitulon x nimi> Komento tulostaa laitteen sekä anturitulojen nimet. Copyright 2011 Labkotec Oy 20/39 Varaamme oikeuden muutoksiin

21 <y>: <anturitulon y nimi> <z>: <anturitulon z nimi> 5.5 Kellonajan ja päiväyksen asettaminen HUOM: Kellonajan asetusta tarvitaan vain jos laite lähettää ajastettuja viestejä LabkoNet-palvelimelle tai loppukäyttäjälle. CLOCK <dd.mm.yyyy> <hh:mm> Kenttien selitykset CLOCK <dd.mm.yyyy> <hh:mm> Komento Päivä, kuukausi ja vuosi pisteillä toisistaan erotettuna Tunnit ja minuutit kaksoispisteellä toisistaan erotettuna <laitenimi> CLOCK <dd.mm.yyyy> <hh:mm> Komento tulostaa laitteen nimen sekä kellonajan ja päivämäärän. Esimerkki 1: Komennoksi annetaan: CLOCK :00 HUOM: Komento voidaan antaa myös muodossa: CLOCK :00. Pirkkala Asematie1 CLOCK :00 Copyright 2011 Labkotec Oy 21/39 Varaamme oikeuden muutoksiin

22 5.6 Kellonajan ja päiväyksen lukeminen Kellonajan ja päiväyksen voi tarkistaa komennolla: CLOCK 5.7 Kentänvoimakkuuden tiedusteleminen Tällöin vastaus tulostuu samoin kuin luvussa 5.5 (Kellonajan ja päiväyksen asettaminen). Laitteelta voidaan tiedustella myös GSM-modeemin kentänvoimakkuutta. Kentänvoimakkuus voi vaihdella välillä HUOM: Jos lukema on alle 11, yhteys ei välttämättä ole riittävä viestien lähettämiselle. CSQ <laitenimi> CSQ <arvo> Komento tulostaa laitteen nimen sekä kentänvoimakkuuden lukuarvona välillä Esimerkki 1: Laitenimeksi on aiemmin annettu Pirkkala Asematie1 ja komennoksi annetaan: CSQ Pirkkala Asematie1 CSQ 25 Copyright 2011 Labkotec Oy 22/39 Varaamme oikeuden muutoksiin

23 6 HÄLYTYSTEN ASETUKSET 6.1 Hälytystekstien asettaminen Laitteelle voidaan asettaa hälytystekstit, jotka se lähettää viestin alussa hälytyksen ja hälytyksen poistumisen yhteydessä. Molempiin tapauksiin voi asettaa oman tekstinsä. HUOM: Tehdasasetukset hälytysteksteille ovat: Alarm on ja Alarm off. HUOM: Vikahälytystilanteessa tulee teksti Fault on ja sen poistuessa Fault off. Näitä tekstejä ei voi muuttaa. ALTXT <x>: <probe x alarm on txt>. <probe x alarm off txt>. <y>: <probe y alarm on txt>. <probe y alarm off txt>. <z>: <probe z alarm on txt>. <probe z alarm off txt> HUOM: Komennossa anturien nimien välissä olevat pisteet erottavat nimet toisistaan. Kenttien selitykset ALTXT Komento <x/y/z>: Anturitulon numero 1 3 <alarm on txt>. <alarm off txt>. Hälytyksen aktivoituessa lähetettävä teksti, max. 20 merkkiä Hälytyksen poistuessa lähetettävä teksti, max. 20 merkkiä HUOM: Hälytystekstit voidaan asettaa myös vain yhdelle tai kahdelle tulolle kerrallaan, jos esim. halutaan jälkikäteen muuttaa jotakin jo asetettua hälytystekstiä. Esimerkiksi: ALTXT 1: hälytys päälle. hälytys poistunut. 2: hälytys päälle. hälytys poistunut. 3: hälytys päälle. hälytys poistunut. Copyright 2011 Labkotec Oy 23/39 Varaamme oikeuden muutoksiin

24 ALTXT <x>: <probe x alarm on txt>. <probe x alarm off txt>. <y>: <probe y alarm on txt>. <probe y alarm off txt>. Komento tulostaa asetetut hälytystekstit anturitulokohtaisesti. <z>: <probe z alarm on txt>. <probe z alarm off txt>. Esimerkki 1: Komennoksi annetaan: 6.2 Hälytystekstien lukeminen ALTXT 1: hälytys päälle. hälytys poistunut. 2: hälytys päälle. hälytys poistunut. 3: hälytys päälle. hälytys poistunut. ALTXT 1: hälytys päälle. hälytys poistunut 2: hälytys päälle. hälytys poistunut 3: hälytys päälle. hälytys poistunut ALTXT ALTXT <x>: <probe x alarm on txt>. <probe x alarm off txt>. <y>: <probe y alarm on txt>. <probe y alarm off txt>. Komento tulostaa asetetut hälytystekstit anturitulokohtaisesti. <z>: <probe z alarm on txt>. <probe z alarm off txt>. Copyright 2011 Labkotec Oy 24/39 Varaamme oikeuden muutoksiin

25 6.3 Huoltohälytyksen aikavälin (intervallin) asettaminen Laite voidaan asettaa antamaan huoltohälytys halutuin määrävälein muistuttamaan tarvittavista huolto- ja tarkistustoimenpiteistä. Huoltohälytys ilmaistaan MAINTENANCE-merkkivalolla laitteen kannessa. Jotta toiminto olisi käytössä, tulee kytkimen S7/6 olla ON-asennossa. Ks. LevelSET S Pintakytkin erotinjärjestelmiin -ohjekirjan luku 5.6. HUOM: Hälytysrajan tehdasasetus on 180. HUOM: Huoltovälilaskuri nollautuu intervallin asettamisen yhteydessä. SI <nnn> Kenttien selitykset SI <nnn> Komento Huoltohälytyksen aikaväli (intervalli) vuorokausina. Max. 3-numeroinen luku. <laitenimi> SI <mmm>/<nnn> <kytkimen S7/6 asento> <mmm> = laskurin tämän hetkinen arvo <nnn> = laskurin arvo jolla hälytys (intervalli) <kytkimen S7/6 asento> = huoltohälytys käytössä kun SERVIVE ALARM ENABLED, ei käytössä kun SERVICE ALARM DISABLED. Komento tulostaa laitenimen, laskurin tämän hetkisen arvon, laskurin arvon, jolla on hälytys sekä tiedon onko huoltohälytyskäytössä (SERVICE ALARM ENABLED = käytössä, SERVICE ALARM DISABLED = ei käytössä). Esimerkki 1: Laitenimeksi on aiemmin annettu Pirkkala Asematie1 ja komennoksi annetaan: SI 150 Copyright 2011 Labkotec Oy 25/39 Varaamme oikeuden muutoksiin

26 Pirkkala Asematie1 SI 0/150. SERVICE ALARM ENABLED 6.4 Huoltohälytyksen aikavälin lukeminen SI <laitenimi> SI <mmm>/<nnn> <kytkimen S7/6 asento> <mmm> = laskurin tämän hetkinen arvo <nnn> = laskurin arvo jolla hälytys (intervalli) <kytkimen S7/6 asento> = huoltohälytys käytössä kun SERVIVE ALARM ENABLED, ei käytössä kun SERVICE ALARM DISABLED. Komento tulostaa laitenimen, laskurin tämän hetkisen arvon, laskurin arvon, jolla on hälytys sekä tiedon onko huoltohälytyskäytössä (SERVICE ALARM ENABLED = käytössä, SERVICE ALARM DISABLED = ei käytössä). 6.5 Ajastetun lähetyksen aikavälin asettaminen Laite voidaan ajastaa lähettämään tieto hälytystilanteesta loppukäyttäjänumeroihin. Käyttäjä voi määrittää kuinka monen vuorokauden välein ja mihin kellonaikaan lähetys tapahtuu. HUOM: Lähetysvälin ja kellonajan tehdasasetus on 0 00:00. Kun lähetysväli on 0, ajastettu lähetys ei ole käytössä. TXD <nnn> <hh:mm> Kenttien selitykset TXD <nnn> Komento Ajastetun lähetyksen aikaväli (intervalli) vuorokausina. Copyright 2011 Labkotec Oy 26/39 Varaamme oikeuden muutoksiin

27 <hh:mm> Lähetyksen kellonaika tunnit ja minuutit kaksoispisteellä toisistaan erotettuna <laitenimi> TXD <nnn>/<hh:mm> <nnn> = lähetysväli vuorokausina <hh:mm> = lähetyksen kellonaika Komento tulostaa laitenimen, lähetysvälin ja lähetyksen kellonajan. Esimerkki 1: Laitenimeksi on aiemmin annettu Pirkkala Asematie1 ja komennoksi annetaan: TXD 5 12:00 Pirkkala Asematie1 TXD 5 12:00 Esimerkki 2: Poistetaan ajastettu lähetys käytöstä: TXD 0 00:00 Pirkkala Asematie1 TXD 0 00: Ajastetun lähetyksen aikavälin lukeminen TXD 3. Lähetä tekstiviestikomento laitteen omaan numeroon. <laitenimi> TXD <nnn>/<hh:mm> <nnn> = lähetysväli vuorokausina <hh:mm> = lähetyksen kellonaika Komento tulostaa laitenimen, lähetysvälin ja lähetyksen kellonajan. Copyright 2011 Labkotec Oy 27/39 Varaamme oikeuden muutoksiin

28 6.7 Hälytystilojen tiedusteleminen Laitteelta voi tiedustella myös anturitulojen hälytystiloja. M <laitenimi> <anturin x nimi> <anturin x hälytys- tai vikahälytysteksti>.. Komento tulostaa laitenimen, anturin nimen sekä hälytystai vikahälytystekstin. Vastausviestissä jokainen anturitulon tila on omalla rivillään. Kenttien selitykset on listattu seuraavassa taulukossa: Kenttä <laitenimi> <anturitulon nimi> Jos laitteelle on asetettu nimi, kirjoitetaan se viestin alkuun. Käyttäjä on voinut määrittää anturitulolle kuvaavan nimen. Oletuksena: probe 1/probe 2/probe 3 <hälytysteksti> Käyttäjä on voinut määrittää anturitulolle hälytystekstin hälytyksen kytkeytymisestä ja sen poistumisesta. Oletuksena: Alarm on / Alarm off <vikahälytysteksti> Hälytysteksti viasta tai sen poistumisesta. Ei voida muuttaa. Oletuksena: Fault on /Fault off. HUOM: Tietoja ei tulosteta mikäli kyseinen tulo on poistettu käytöstä keskusosan kytkimellä S4. Tehdasasetuksena kaikki tulot ovat käytössä. Copyright 2011 Labkotec Oy 28/39 Varaamme oikeuden muutoksiin

29 Esimerkki 1: Pirkkala Asematie1 Öljyanturi Öljyhälytys Copyright 2011 Labkotec Oy 29/39 Varaamme oikeuden muutoksiin

30 7 AKKUKÄYTTÖISEN LAITTEEN ASETUKSET 7.1 Käyttöjännitteen hälytysrajan asettaminen LevelSET S GSM -laite tarkkailee käyttöjännitteensä tasoa. 12 VDC - versiossa laite tarkkailee suoraan esim. akulta saatavaa käyttöjännitettä ja 230 VAC -versiossa muuntajan jälkeistä jännitettä. Alhaisen jännitteen hälytysarvo asettaa jännitetason, jonka alapuolelta laite lähettää hälytyksen. HUOM: Hälytysrajan tehdasasetus on 0.0 V (= hälytystoiminto pois käytöstä). VLIM <xx.x> Kenttien selitykset VLIM <xx.x> Komento Haluttu jännitteen arvo voltteina yhdellä desimaalilla. Kokonais- ja desimaaliosan erottimena on piste. HUOM: Hälytyksen poistumiselle on 1 V hystereesi. Ts. hälytyksen poistumisraja on 1 V ylempänä. Hystereesiarvoa ei voi muuttaa. <laitenimi> VLIM <xx.x> V Komento tulostaa asetetun käyttöjännitteen hälytysrajan voltteina. Esimerkki 1: Laitenimeksi on aiemmin annettu Pirkkala Asematie1 ja komennoksi annetaan: VLIM 15.0 Pirkkala Asemati1 VLIM 15.0 V Copyright 2011 Labkotec Oy 30/39 Varaamme oikeuden muutoksiin

31 7.2 Käyttöjännitteen hälytysrajan lukeminen VLIM <laitenimi> VLIM <xx.x> V Komento tulostaa asetetun käyttöjännitteen hälytysrajan voltteina. 7.3 Akun jännitteen tiedusteleminen LevelSET S GSM laitteelta voi tiedustella tekstiviestillä akun jännitearvoa. Verkkosyöttöisessä laitteessa paluuarvona tulee muuntajan jälkeinen tasasuunnattu jännite. BATVOLT <laitenimi> BATVOLT <arvo> V Komento tulostaa akun jännitearvon voltteina. Esimerkki 1: Laitenimeksi on aiemmin annettu Pirkkala Asematie1 ja komennoksi annetaan: BATVOLT 7.4 Mittausintervallin asettaminen Pirkkala Asematie1 BATVOLT 17.5 V Laitteelle voidaan määrittää intervalli, jonka mukaan se suorittaa antureiden luvun ja tarvittaessa käynnistää GSM-modeemin ja lähettää hälytystiedot eteenpäin. Tämän jälkeen se palaa takaisin virransäästötilaan. HUOM: Mittausintervallin tehdasasetus on 60. Copyright 2011 Labkotec Oy 31/39 Varaamme oikeuden muutoksiin

32 MI <nnn> Kenttien selitykset MI <nnn> Komento Mittauksen aikaväli (intervalli) minuutteina. Max. 3- numeroinen luku. <laitenimi> MI <nnn> <kytkimen S4/5 asento> <nnn> = mittausintervalli minuutteina <kytkimen S4/5 asento> = virransäästötoiminto käytössä kun SLEEP MODE ENABLED, ei käytössä kun SLEEP MODE DISABLED. Komento tulostaa laitenimen, mittausintervallin minuutteina sekä tiedon, onko virransäästötoiminto käytössä (SLEEP MODE ENABLED = käytössä, SLEEP MODE DISABLED = ei käytössä). Esimerkki 1: 7.5 Mittausintervallin lukeminen Laitenimeksi on aiemmin annettu Pirkkala Asematie1 ja komennoksi annetaan: MI 60 Pirkkala Asemati1 MI 30. SLEEP MODE ENABLED MI <laitenimi> MI <nnn> <kytkimen S4/5 asento> Komento tulostaa laitenimen, mittausintervallin minuutteina Copyright 2011 Labkotec Oy 32/39 Varaamme oikeuden muutoksiin

33 <nnn> = mittausintervalli minuutteina <kytkimen S4/5 asento> = virransäästötoiminto käytössä kun SLEEP MODE ENABLED, ei käytössä kun SLEEP MODE DISABLED. sekä tiedon, onko virransäästötoiminto käytössä (SLEEP MODE ENABLED = käytössä, SLEEP MODE DISABLED = ei käytössä). 7.6 Kuunteluvälin asettaminen Laitteelle voidaan määrittää kuunteluväli, jonka mukaan laite herää virransäästötilasta, käynnistää GSM-modeemin ja lukee sille mahdollisesti lähetetyt asetusviestit ja kyselyt. Tämän jälkeen se palaa takaisin virransäästötilaan. HUOM: Kuunteluvälin tehdasasetus on 1 vrk. Kuuntelu tapahtuu aina klo 12 laitteen oman kellon mukaan. Kirjoita matkapuhelimella tekstiviestikomento: 1. LI <nnn> Kenttien selitykset LI <nnn> Komento Kuunteluväli vuorokausina. <laitenimi> LI <nnn> <kytkimen S4/5 asento> <nnn> = kuunteluväli vuorokausina <kytkimen S4/5 asento> = virransäästötoiminto käytössä kun SLEEP MODE ENABLED, ei käytössä kun SLEEP MODE DISABLED. Komento tulostaa laitenimen, kuunteluväli vuorokausina sekä tiedon, onko virransäästötoiminto käytössä (SLEEP MODE ENABLED = käytössä, SLEEP MODE DISABLED = ei käytössä). Copyright 2011 Labkotec Oy 33/39 Varaamme oikeuden muutoksiin

34 Esimerkki 1: 7.7 Kuunteluvälin lukeminen Laitenimeksi on aiemmin annettu Pirkkala Asematie1 ja komennoksi annetaan: LI 2 Pirkkala Asemati1 LI 2. SLEEP MODE ENABLED 3. Kirjoita matkapuhelimella tekstiviestikomento: LI 4. Lähetä tekstiviestikomento laitteen omaan numeroon. <laitenimi> LI <nnn> <kytkimen S4/5 asento> <nnn> = kuunteluväli vuorokausina <kytkimen S4/5 asento> = virransäästötoiminto käytössä kun SLEEP MODE ENABLED, ei käytössä kun SLEEP MODE DISABLED. Komento tulostaa laitenimen, kuunteluväli vuorokausina, sekä tiedon, onko virransäästötoiminto käytössä (SLEEP MODE ENABLED = käytössä, SLEEP MODE DISABLED = ei käytössä). Copyright 2011 Labkotec Oy 34/39 Varaamme oikeuden muutoksiin

35 8 LAITTEEN LÄHETTÄMÄT VIESTIT LOPPUKÄYTTÄJÄLLE 8.1 Hälytysviesti LevelSET S GSM laite lähettää hälytysviestin loppukäyttäjäpuhelinnumeroihin joko hälytys- tai vikatilan muuttuessa sekä vastauksena hälytyskyselyviestiin. Hälytysviesti sisältää seuraavat kentät välilyönnillä eroteltuina: <laitenimi> <anturin nimi> <hälytysteksti tai vikahälytysteksti> Ainoastaan laitteessa käyttöönotettujen anturitulojen tiedot esitetään (ks. LevelSET S Pintakytkin erotinjärjestelmiin -ohjekirjan luku 5.1 Käytössä olevien antureiden valinta). Kenttä <laitenimi> <anturitulon nimi> Jos laitteelle on asetettu nimi, kirjoitetaan se viestin alkuun. Käyttäjä on voinut määrittää anturitulolle kuvaavan nimen. Oletuksena: probe 1/probe 2/probe 3 <hälytysteksti> Käyttäjä on voinut määrittää anturitulolle hälytystekstin hälytyksen kytkeytymisestä ja sen poistumisesta. Oletuksena: Alarm on / Alarm off <vikahälytysteksti> Hälytysteksti viasta tai sen poistumisesta. Ei voida muuttaa. Oletuksena: Fault on /Fault off. 8.2 Ajastettu lähetys 8.3 Testihälytys Mikäli ajastettu lähetys on otettu käyttöön (ks. luku 6.7), lähettää laite viestin, joka on muodoltaan muuten sama kuin vastaus hälytysviestikyselyyn (hälytystietojen tiedusteleminen), mutta viestissä on laitenimen jälkeen teksti Status. Testihälytys saadaan aikaiseksi painamalla yhtäjaksoisesti laitteen kannessa olevaa TEST-painiketta yli 5 sekunnin ajan, kunnes laite vilkuttaa kaikkia Active- ja Alarm-ledejä muutaman sekunnin ajan. Testihälytyksessä laite lähettää viestin, joka on muodoltaan muuten sama kuin vastaus hälytysviestikyselyyn (hälytystietojen tiedusteleminen), mutta viestissä on laitenimen jälkeen teksti Test. Copyright 2011 Labkotec Oy 35/39 Varaamme oikeuden muutoksiin

36 8.4 Hälytys alhaisesta käyttöjännitteestä Mikäli laitteen syöttöjännite putoaa alle asetetun hälytysrajan (ks. luvut 7.1 ja 7.2), lähettää laite viestin: <laitenimi> Low battery voltage: <jännitteen arvo> V Jos jännite tämän jälkeen nousee yli hälytyksen poistumisrajan, lähettää laite viestin: <laitenimi> Battery voltage OK: <jännitteen arvo> V Kenttä <laitenimi> <jännitteen arvo> Jos laitteelle on asetettu nimi, kirjoitetaan se viestin alkuun. Laitteen syöttöjännitteen arvo, esim. akun jännite. Copyright 2011 Labkotec Oy 36/39 Varaamme oikeuden muutoksiin

37 9 VIANETSINTÄ 9.1 Laitteen vastaukset virhetilanteessa LevelSET S GSM laite lähettää tekstiviestivastauksen vastaanottamilleen komennoille. Joskus käyttäjän lähettämä tekstiviestikomento voi olla virheellinen, jolloin laite vastaa lähettämällä virhesanoman käyttäjän matkapuhelimeen. Virhetilanne/sanoma Ei vastausta Numero, josta asetusta yritetään tehdä, ei ole OPTEL-numero. Ks. luku Hallintanumeron asettaminen. Modeemi ei ole kytkeytynyt verkkoon. GSM STATUS -merkkivalon tulee vilkahtaa kerran kolmessa sekunnissa. Mikäli näin ei tapahdu, on mahdollista, että kenttä on liian heikko tai SIM-kortin PIN-koodin kyselyä ei ole otettu pois käytöstä. Ks. luku 3. Tarkista myös, että modeemi on otettu käyttöön kytkimellä S4/4. Ks. LevelSET S Käyttö- ja asennusohje. COMMAND ERROR COMMAND SYNTAX ERROR Komento kirjoitettu väärin. Parametrien syötössä virhe. Virheen syy vaihtelee komentokohtaisesti. Mahdollisia syitä ovat: piste puuttuu numeroiden välistä numeroita on liian monta vapaisiin muistipaikkoihin nähden liian pitkä numero (yli 15) tai kirjaimia seassa liian monta merkkiä piste tai kaksoispiste puuttuu anturitulon numero ei ole 1 3 erotinmerkit puuttuvat tai ovat virheellisiä. syötetty päivämäärä/kellonaika, jota ei voi olla olemassa Copyright 2011 Labkotec Oy 37/39 Varaamme oikeuden muutoksiin

38 yli 3-numeroinen luku, kirjaimia seassa Ratkaisu: Kirjoita uusi tekstiviestikomento ja ennen sen lähettämistä tarkista, että viesti on kirjoitettu oikein. 9.2 Asetus- ja kyselyviestit ongelmatilanteessa Laitteen PIN-koodin vaihtaminen Mikäli laite ei lukuisista yrityksistä huolimatta vastaa sille lähetettyihin viesteihin, joudutaan antamaan ns. SOPTEL-komento. Tämän komennon avulla on mahdollista muuttaa laitteen tietoja. Laitteen PIN-koodi on kuitenkin ensin oltava tiedossa. LevelSET S GSM laitteella on oma laitekohtainen PIN-koodi, joka ei ole sama kuin laitteessa olevan SIM-kortin PIN-koodi. Jos esim. laitteen hallintanumero on jostain syystä unohtunut tai se on syötetty epähuomiossa väärin, on laitekohtaisen 4-numeroisen PINkoodin avulla mahdollista vaihtaa hallintanumero uuteen. HUOM: PIN-koodin tehdasasetus on Hallintanumeron uudelleenasettaminen PIN <vanha PIN koodi> <uusi PIN koodi> Esimerkiksi viestillä: PIN vaihdetaan PIN-koodin tehdasasetus 1234 numeroksi SOPTEL <PIN> <omanumero> Tämän jälkeen kyseinen numero saa oikeuden muokata laitteen tietoja. Esimerkiksi viesti: SOPTEL antaa muokkausoikeudet numerolle Aseta hallintanumero. Hallintanumeron asettaminen tapahtuu normaalisti OPTELviestillä luvun Hallintanumeron asettaminen kuvaamalla tavalla, asettamalla oma puhelinnumero laitteen hallintanumeroksi. Copyright 2011 Labkotec Oy 38/39 Varaamme oikeuden muutoksiin

39 9.2.3 Ohjelmaversion tiedusteleminen LevelSET S GSM laitteelta voi myös tiedustella laitteen ohjelmaversiota tekstiviestillä. Versiotieto helpottaa ongelman ratkaisemista Labkotec Oy:n huollossa. VER <laitenimi> VER <vx.xx> Komento tulostaa laitteen ohjelmaversion. Esimerkki 1: Laitenimeksi on aiemmin annettu Pirkkala Asematie1 ja komennoksi annetaan: VER Pirkkala Asematie1 VER V Viestien lukumäärän laskurin nollaaminen Vuorokauden aikana laitteen lähettämien viestien kokonaismäärä on rajattu 50:een. Jos laite ei lähetä viestejä ollenkaan, on mahdollista, että viestien lukumäärän laskuri on tullut täyteen. 1. Nollaa laskuri lähettämällä seuraava tekstiviestikomento laitteen omaan numeroon: rstc Copyright 2011 Labkotec Oy 39/39 Varaamme oikeuden muutoksiin
