CFL. Asennusohjeet. CASAFLEX - Kaukolämpöputket. Asennusohje. Liitin CASAFLEX - DUO. CFL - DUO - Liitin

Transkriptio

1 - DUO - Liitin 1 et Liitin CASAFLEX - DUO Stützring 2 Graphitdichtring 3 Anschlussstück 4 Druckring 5 Pressplatte A 6 Konusplatte B 7 Innen-Sechskantschraube 8 Schutzkappe (2 - teilig) 9 Schlauchschelle 10 Schlauchschelle 1 back-up ring 2 graphite sealing ring 3 connection piece 4 pressure ring 5 pres plate A 6 cone plate B 7 hexagonal socket head screw 8 protective cap (2 pieces) 9 clamps 10 clamps Die CASAFLEX Anschlussverbindung ist ein Verbindungselement, da speziell auf die CASAFLEX - Fernwärmeleitung ausgerichtet ist. Mit ihr werden sowohl alle Anschlüsse an Rohrinstallationen in Gebäuden, als auch Durchgangs- und T - Verbindungen hergestellt. Die Anschlussverbindungen sind für Heizwasserleitungen bestimmt. The CASAFLEX connection unit is a connection element specially designed for CASAFLEX district heating pipes. It is used to establish all connections to pipe installations in buildings and shafts as well as for transition and T-connections. The connections are intended for use with hot water pipes.

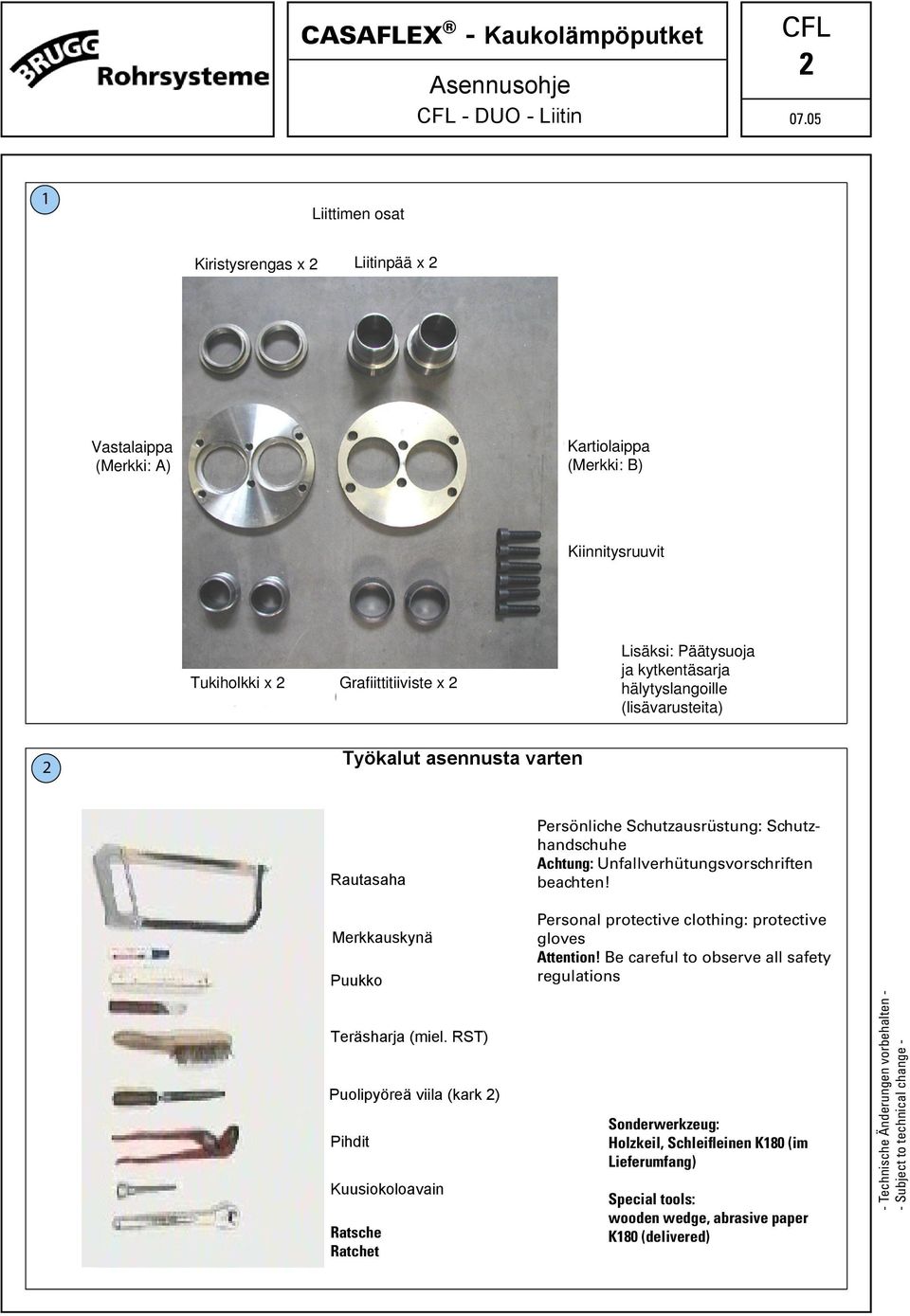

2 - DUO - Liitin 2 1 Druckring Pressure ring Anschlussverbindung The connector assemply Anschlussstück connection end Pressplatte (Markierung A ) pressure plate (marking A ) Konusplatte (Markierung B ) cone plate (marking B ) Zylinderschraube mit Innensechskant allen bolts Stützring Back-up ring Graphit - Dichtring Graphite sealing ring Zusätzlich: Endkappe mit Schlauchschellen und Überwachungsadernset In addition: end cap and connecting set for monitoring wires 2 Työkalut asennusta varten Rautasaha Persönliche Schutzausrüstung: Schutzhandschuhe Achtung: Unfallverhütungsvorschriften beachten! Merkkauskynä Puukko Teräsharja (miel. RST) Puolipyöreä viila (kark 2) Pihdit Kuusiokoloavain Ratsche Ratchet Personal protective clothing: protective gloves Attention! Be careful to observe all safety regulations Sonderwerkzeug: Holzkeil, Schleifleinen K180 (im Lieferumfang) Special tools: wooden wedge, abrasive paper K180 (delivered)

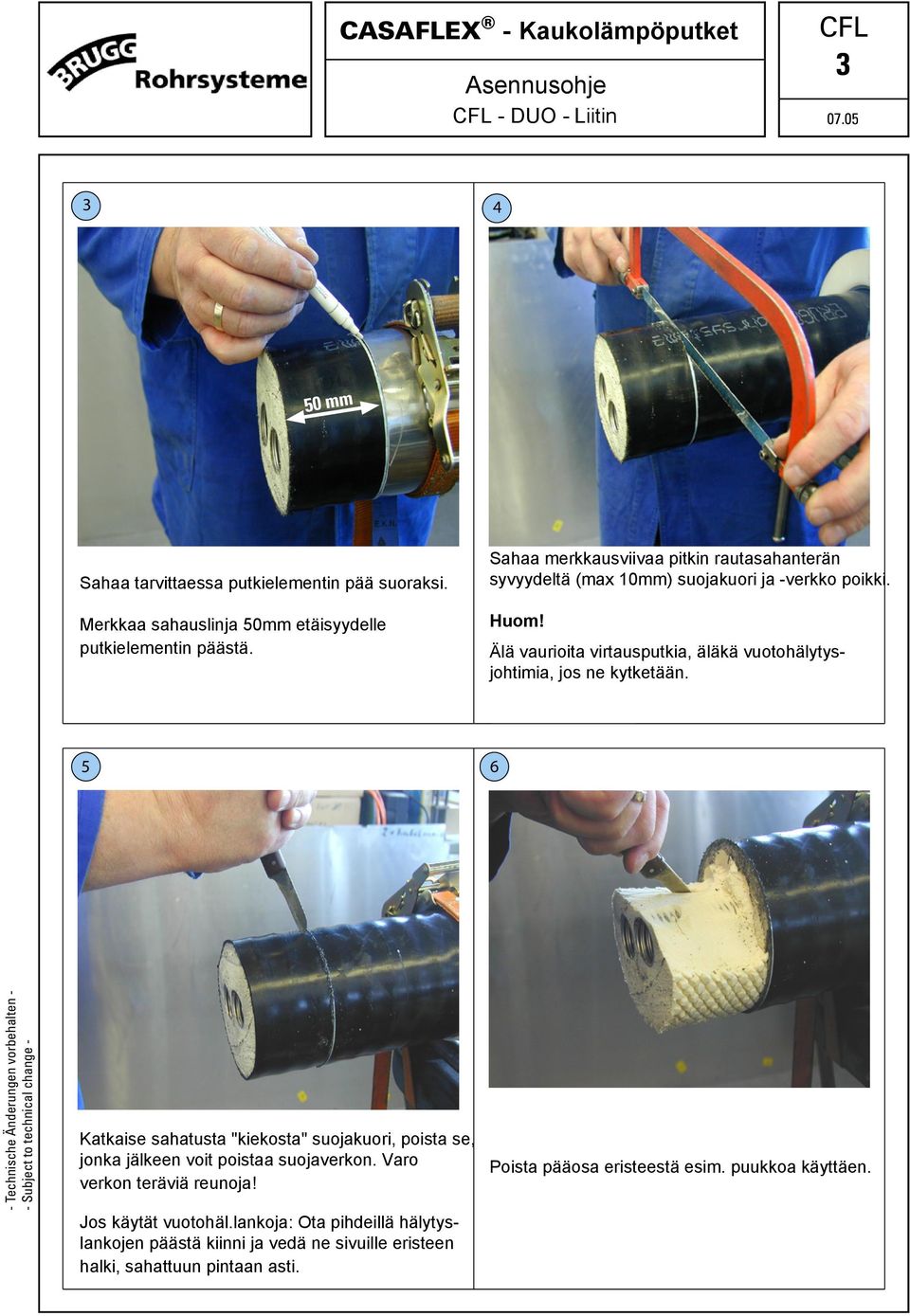

3 - DUO - Liitin mm Sahaa tarvittaessa putkielementin pää suoraksi. Merkkaa sahauslinja 50mm etäisyydelle putkielementin päästä. Sahaa merkkausviivaa pitkin rautasahanterän syvyydeltä (max 10mm) suojakuori ja -verkko poikki. Huom! Älä vaurioita virtausputkia, äläkä vuotohälytysjohtimia, jos ne kytketään. 5 6 Katkaise sahatusta "kiekosta" suojakuori, poista se, jonka jälkeen voit poistaa suojaverkon. Varo verkon teräviä reunoja! Jos käytät vuotohäl.lankoja: Ota pihdeillä hälytyslankojen päästä kiinni ja vedä ne sivuille eristeen halki, sahattuun pintaan asti. Poista pääosa eristeestä esim. puukkoa käyttäen.

4 - DUO - Liitin Käytä miel. ruostumatonta teräsharjaa puhdistaaksesi loput eristeestä. Virtausputkien urat voit puhdistaa käyttämällä kierrettyä hiomanauhasuikaletta. Huom! Virtausputken pinta on tiivistepinta, sen pitää olla puhdas ja vahingoittumaton mm Viimeistele sahauskohdat virtausputkien ulko- ja sisäpinnoilta käyttäen puolipyöreää viilaa. Työnnä vastalaippa (merkattu A-kirjaimella) virtausputkien päälle. Vastalaippaan tehdyt kiristysrenkaan syvennykset tulee olla virtausputkien päitä kohti. Tarvittaessa voit levittää virtausputkia puukiilalla.

5 - DUO - Liitin Kierrä kiristysrenkaat leveämpi puoli edellä virtausputkien päälle. Kierrä tukiholkit virtausputkien sisään niin, että kierteen loppuosa on samalla tasolla putken pään tasolla. Tukiholkista jää näkyviin vain kierteetön, sileä osa ,5 mm Paina liitinpää tukiholkkia vasten ja kierrä kiristysrengasta niin, että kiristysrenkaan ja liitinpään väliin jää 0,5 mm rako. Toista toimenpide myös toiseen virtausputkeen. Poista liitinpäät ja vedä vastalaippa kiristysrengasta vasten niin, että kiristysrenkaat menevät vastalaipan syvennyksiin. Varmista, että tukiholkit ja kiristysrenkaat ovat vielä ohjeen mukaisesti. Ne eivät saa kiertyä mitoitusten jälkeen!

6 - DUO - Liitin Laita grafiitti-tiivisteet tukiholkkien päälle suora pää edellä. Aseta liitinpäät paikoilleen mm Laita B-kirjaimella merkattu laippa paikoilleen, laajennetut kartiot edellä. OIL Öljyä kiinnitysruuvit ja kiristä ne vaiheittaisesti myötäpäivään kiertäen. Laipat A ja B tulee mennä tiukasti vasten toisiaan.

7 - DUO - Liitin Tarvittaessa: Kytke vuotohälytyslangat ja laita päätysuoja paikoilleen Valmis!
