ACX-analysaattorijärjestelmä. Kaasunäytteiden jatkuvatoimiseen analysointiin

Transkriptio

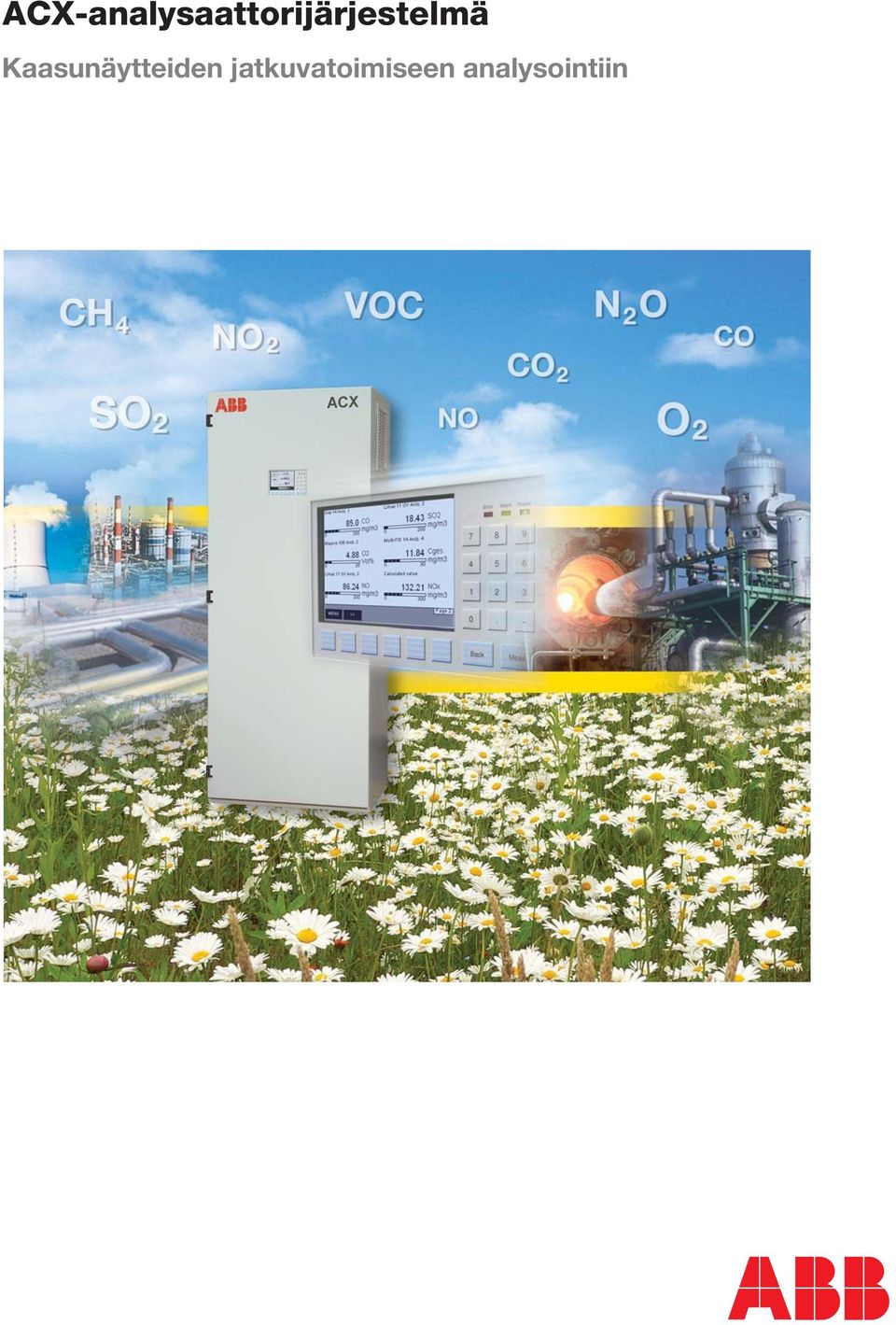

1 ACX-analysaattorijärjestelmä Kaasunäytteiden jatkuvatoimiseen analysointiin

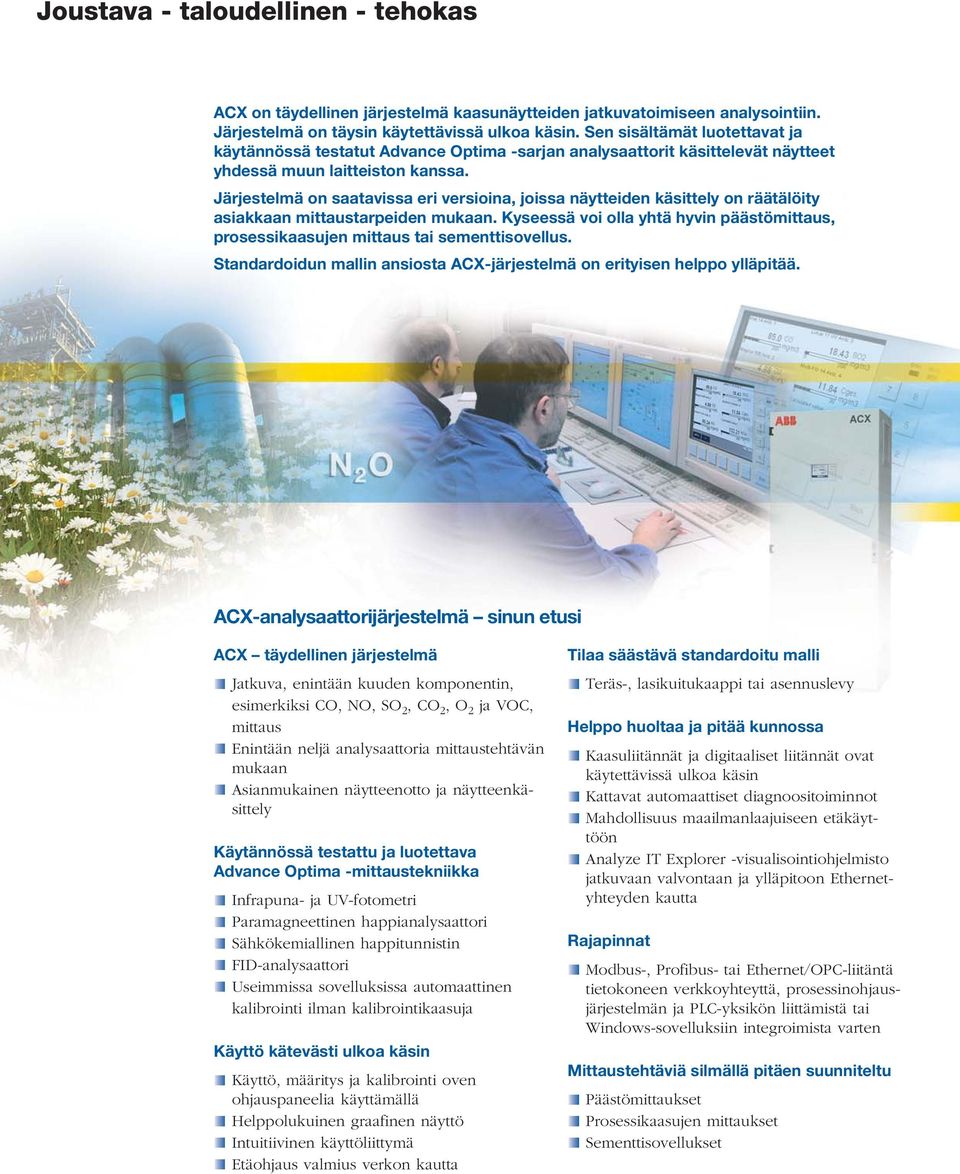

2 Joustava - taloudellinen - tehokas ACX on täydellinen järjestelmä kaasunäytteiden jatkuvatoimiseen analysointiin. Järjestelmä on täysin käytettävissä ulkoa käsin. Sen sisältämät luotettavat ja käytännössä testatut Advance Optima -sarjan analysaattorit käsittelevät näytteet yhdessä muun laitteiston kanssa. Järjestelmä on saatavissa eri versioina, joissa näytteiden käsittely on räätälöity asiakkaan mittaustarpeiden mukaan. Kyseessä voi olla yhtä hyvin päästömittaus, prosessikaasujen mittaus tai sementtisovellus. Standardoidun mallin ansiosta ACX-järjestelmä on erityisen helppo ylläpitää. ACX-analysaattorijärjestelmä sinun etusi ACX täydellinen järjestelmä Jatkuva, enintään kuuden komponentin, esimerkiksi CO, NO, S, C, ja VOC, mittaus Enintään neljä analysaattoria mittaustehtävän mukaan Asianmukainen näytteenotto ja näytteenkäsittely Käytännössä testattu ja luotettava Advance Optima -mittaustekniikka Infrapuna- ja UV-fotometri Paramagneettinen happianalysaattori Sähkökemiallinen happitunnistin FID-analysaattori Useimmissa sovelluksissa automaattinen kalibrointi ilman kalibrointikaasuja Käyttö kätevästi ulkoa käsin Käyttö, määritys ja kalibrointi oven ohjauspaneelia käyttämällä Helppolukuinen graafinen näyttö Intuitiivinen käyttöliittymä Etäohjaus valmius verkon kautta Tilaa säästävä standardoitu malli Teräs-, lasikuitukaappi tai asennuslevy Helppo huoltaa ja pitää kunnossa Kaasuliitännät ja digitaaliset liitännät ovat käytettävissä ulkoa käsin Kattavat automaattiset diagnoositoiminnot Mahdollisuus maailmanlaajuiseen etäkäyttöön Analyze IT Explorer -visualisointiohjelmisto jatkuvaan valvontaan ja ylläpitoon Ethernetyhteyden kautta Rajapinnat Modbus-, Profibus- tai Ethernet/OPC-liitäntä tietokoneen verkkoyhteyttä, prosessinohjausjärjestelmän ja PLC-yksikön liittämistä tai Windows-sovelluksiin integroimista varten Mittaustehtäviä silmällä pitäen suunniteltu Päästömittaukset Prosessikaasujen mittaukset Sementtisovellukset

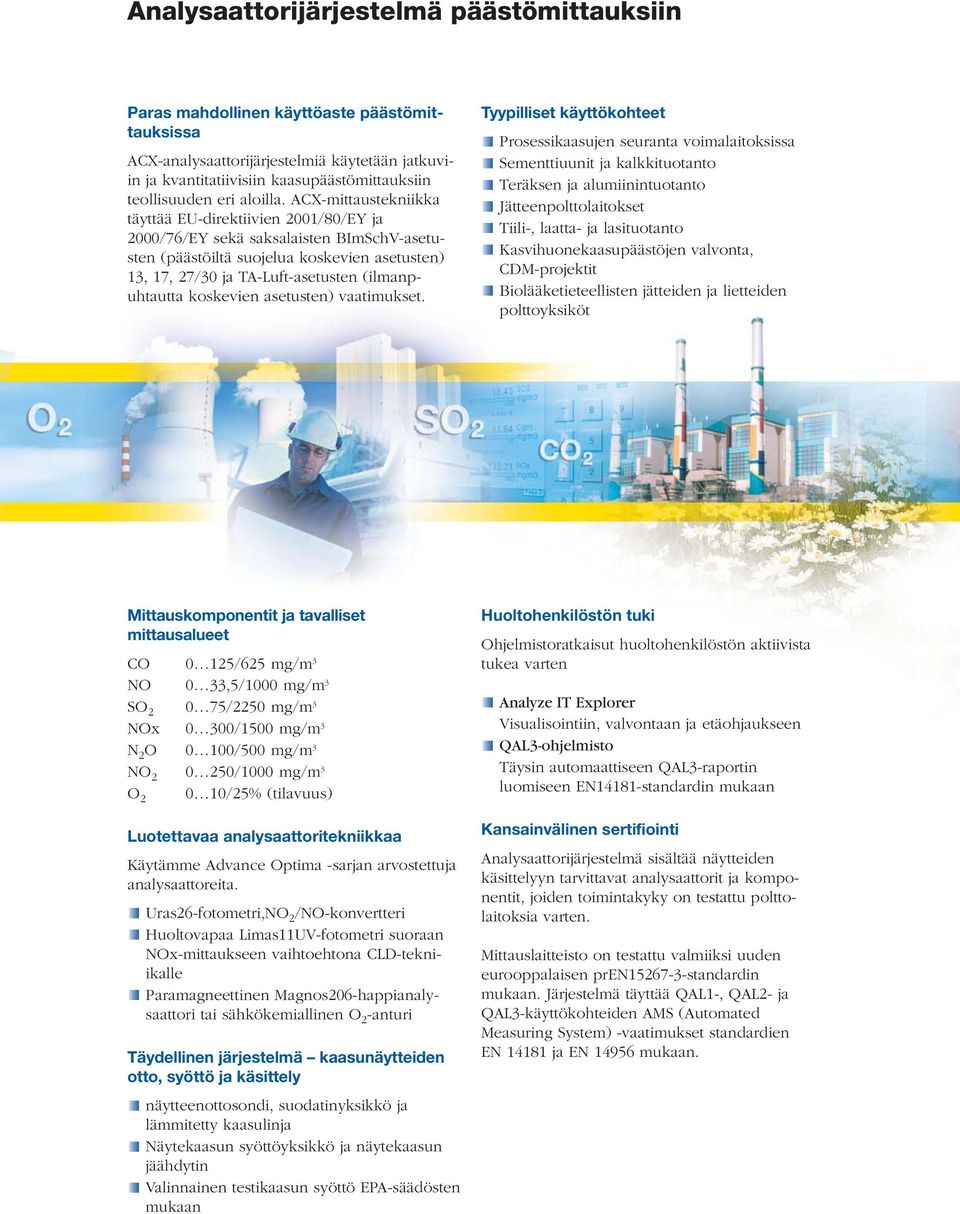

3 Analysaattorijärjestelmä päästömittauksiin Paras mahdollinen käyttöaste päästömittauksissa ACX-analysaattorijärjestelmiä käytetään jatkuviin ja kvantitatiivisiin kaasupäästömittauksiin teollisuuden eri aloilla. ACX-mittaustekniikka täyttää EU-direktiivien 2001/80/EY ja 2000/76/EY sekä saksalaisten BImSchV-asetusten (päästöiltä suojelua koskevien asetusten) 13, 17, 27/30 ja TA-Luft-asetusten (ilmanpuhtautta koskevien asetusten) vaatimukset. Tyypilliset käyttökohteet Prosessikaasujen seuranta voimalaitoksissa Sementtiuunit ja kalkkituotanto Teräksen ja alumiinintuotanto Jätteenpolttolaitokset Tiili-, laatta- ja lasituotanto Kasvihuonekaasupäästöjen valvonta, CDM-projektit Biolääketieteellisten jätteiden ja lietteiden polttoyksiköt CO 0 125/625 mg/m 3 NO 0 33,5/1000 mg/m 3 S 0 75/2250 mg/m 3 NOx 0 300/1500 mg/m 3 N 2 O 0 100/500 mg/m 3 N 0 250/1000 mg/m /25% (tilavuus) Luotettavaa analysaattoritekniikkaa Käytämme Advance Optima -sarjan arvostettuja analysaattoreita. Uras26-fotometri,N /NO-konvertteri Huoltovapaa Limas11UV-fotometri suoraan NOx-mittaukseen vaihtoehtona CLD-tekniikalle Paramagneettinen Magnos206-happianalysaattori tai sähkökemiallinen -anturi Täydellinen järjestelmä kaasunäytteiden otto, syöttö ja käsittely näytteenottosondi, suodatinyksikkö ja lämmitetty kaasulinja Näytekaasun syöttöyksikkö ja näytekaasun jäähdytin Valinnainen testikaasun syöttö EPA-säädösten mukaan Huoltohenkilöstön tuki Ohjelmistoratkaisut huoltohenkilöstön aktiivista tukea varten Analyze IT Explorer Visualisointiin, valvontaan ja etäohjaukseen QAL3-ohjelmisto Täysin automaattiseen QAL3-raportin luomiseen EN14181-standardin mukaan Kansainvälinen sertifiointi Analysaattorijärjestelmä sisältää näytteiden käsittelyyn tarvittavat analysaattorit ja komponentit, joiden toimintakyky on testattu polttolaitoksia varten. Mittauslaitteisto on testattu valmiiksi uuden eurooppalaisen pren standardin mukaan. Järjestelmä täyttää QAL1-, QAL2- ja QAL3-käyttökohteiden AMS (Automated Measuring System) -vaatimukset standardien EN ja EN mukaan.

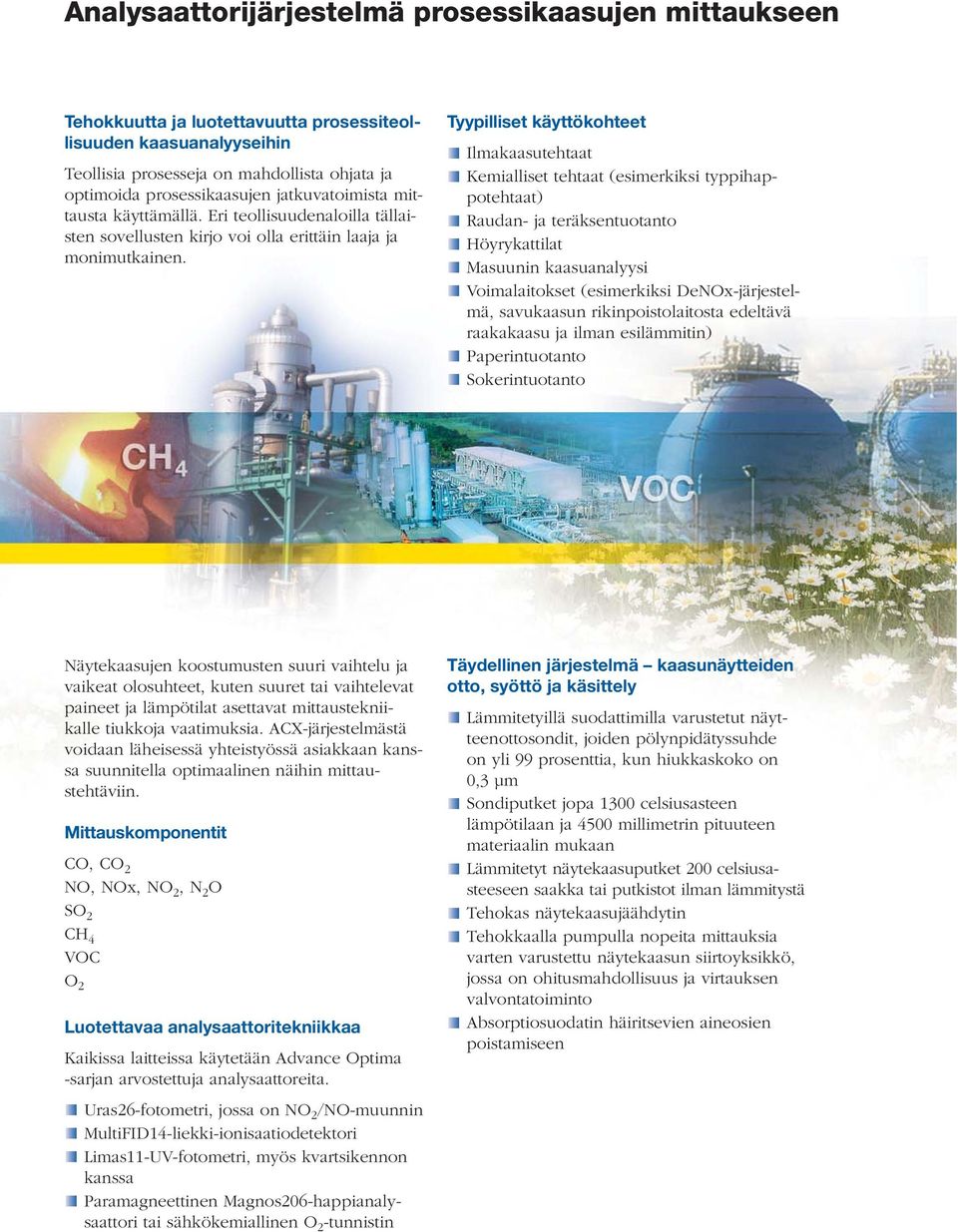

4 Analysaattorijärjestelmä prosessikaasujen mittaukseen Tehokkuutta ja luotettavuutta prosessiteollisuuden kaasuanalyyseihin Teollisia prosesseja on mahdollista ohjata ja optimoida prosessikaasujen jatkuvatoimista mittausta käyttämällä. Eri teollisuudenaloilla tällaisten sovellusten kirjo voi olla erittäin laaja ja monimutkainen. Tyypilliset käyttökohteet Ilmakaasutehtaat Kemialliset tehtaat (esimerkiksi typpihappotehtaat) Raudan- ja teräksentuotanto Höyrykattilat Masuunin kaasuanalyysi Voimalaitokset (esimerkiksi DeNOx-järjestelmä, savukaasun rikinpoistolaitosta edeltävä raakakaasu ja ilman esilämmitin) Paperintuotanto Sokerintuotanto Näytekaasujen koostumusten suuri vaihtelu ja vaikeat olosuhteet, kuten suuret tai vaihtelevat paineet ja lämpötilat asettavat mittaustekniikalle tiukkoja vaatimuksia. ACX-järjestelmästä voidaan läheisessä yhteistyössä asiakkaan kanssa suunnitella optimaalinen näihin mittaustehtäviin. Mittauskomponentit CO, C NO, NOx, N, N 2 O S CH 4 VOC Luotettavaa analysaattoritekniikkaa Kaikissa laitteissa käytetään Advance Optima -sarjan arvostettuja analysaattoreita. Uras26-fotometri, jossa on N /NO-muunnin MultiFID14-liekki-ionisaatiodetektori Limas11-UV-fotometri, myös kvartsikennon kanssa Paramagneettinen Magnos206-happianalysaattori tai sähkökemiallinen -tunnistin Täydellinen järjestelmä kaasunäytteiden otto, syöttö ja käsittely Lämmitetyillä suodattimilla varustetut näytteenottosondit, joiden pölynpidätyssuhde on yli 99 prosenttia, kun hiukkaskoko on 0,3 µm Sondiputket jopa 1300 celsiusasteen lämpötilaan ja 4500 millimetrin pituuteen materiaalin mukaan Lämmitetyt näytekaasuputket 200 celsiusasteeseen saakka tai putkistot ilman lämmitystä Tehokas näytekaasujäähdytin Tehokkaalla pumpulla nopeita mittauksia varten varustettu näytekaasun siirtoyksikkö, jossa on ohitusmahdollisuus ja virtauksen valvontatoiminto Absorptiosuodatin häiritsevien aineosien poistamiseen

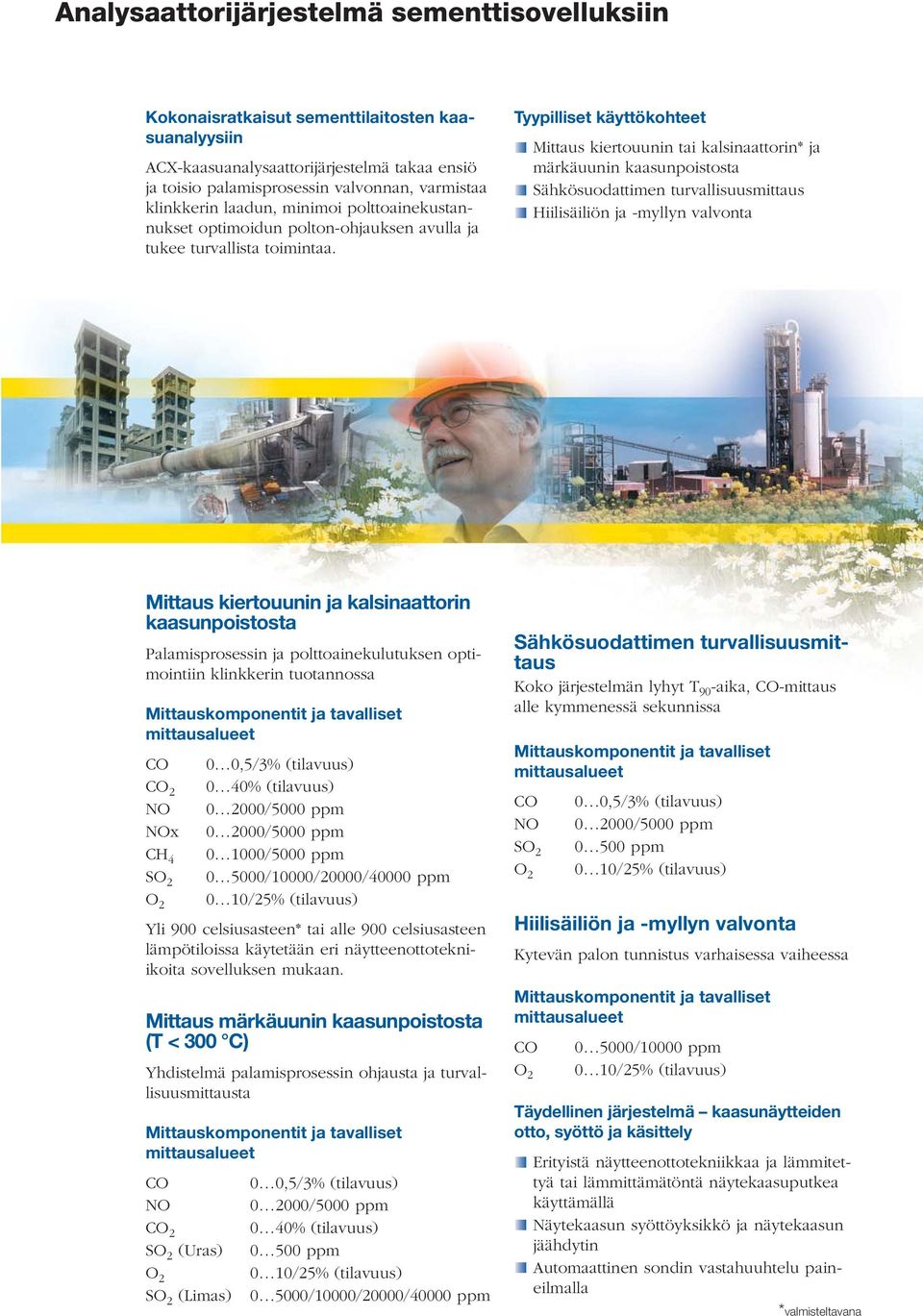

5 Analysaattorijärjestelmä sementtisovelluksiin Kokonaisratkaisut sementtilaitosten kaasuanalyysiin ACX-kaasuanalysaattorijärjestelmä takaa ensiö ja toisio palamisprosessin valvonnan, varmistaa klinkkerin laadun, minimoi polttoainekustannukset optimoidun polton-ohjauksen avulla ja tukee turvallista toimintaa. Tyypilliset käyttökohteet Mittaus kiertouunin tai kalsinaattorin* ja märkäuunin kaasunpoistosta Sähkösuodattimen turvallisuusmittaus Hiilisäiliön ja -myllyn valvonta Mittaus kiertouunin ja kalsinaattorin kaasunpoistosta Palamisprosessin ja polttoainekulutuksen optimointiin klinkkerin tuotannossa CO 0 0,5/3% (tilavuus) C 0 40% (tilavuus) NO /5000 ppm NOx /5000 ppm CH /5000 ppm S /10000/20000/40000 ppm 0 10/25% (tilavuus) Yli 900 celsiusasteen* tai alle 900 celsiusasteen lämpötiloissa käytetään eri näytteenottotekniikoita sovelluksen mukaan. Mittaus märkäuunin kaasunpoistosta (T < 300 C) Yhdistelmä palamisprosessin ohjausta ja turvallisuusmittausta CO 0 0,5/3% (tilavuus) NO /5000 ppm C 0 40% (tilavuus) S (Uras) ppm 0 10/25% (tilavuus) S (Limas) /10000/20000/40000 ppm Sähkösuodattimen turvallisuusmittaus Koko järjestelmän lyhyt T 90 -aika, CO-mittaus alle kymmenessä sekunnissa CO 0 0,5/3% (tilavuus) NO /5000 ppm S ppm 0 10/25% (tilavuus) Hiilisäiliön ja -myllyn valvonta Kytevän palon tunnistus varhaisessa vaiheessa CO /10000 ppm 0 10/25% (tilavuus) Täydellinen järjestelmä kaasunäytteiden otto, syöttö ja käsittely Erityistä näytteenottotekniikkaa ja lämmitettyä tai lämmittämätöntä näytekaasuputkea käyttämällä Näytekaasun syöttöyksikkö ja näytekaasun jäähdytin Automaattinen sondin vastahuuhtelu paineilmalla *valmisteltavana

6 Analysaattoritekniikka on vahvuutemme ABB kuuluu johtaviin analysaattoritekniikkaalan kansainvälisiin yrityksiin. Vuosikymmenien kokemuksen ansiosta pystymme kehittämään innovatiivisia laitteita ja järjestelmiä, jotka täyttävät asiakasyritysten yksilölliset tarpeet. Yli 40 maata kattavan yhteistyöverkoston ansiosta ABB:n taitotieto on aina käytettävissä maailmanlaajuisesti. Kauppojen syntymisen jälkeen after sales -palvelut ovat luonnollisesti asiakkaille yhtä tärkeitä kuin meille. Tämän vuoksi tarjoamme asiakkaille kattavan valikoiman erikoispalveluita. Näitä palveluja ovat esimerkiksi kiinteä huoltosopimus, analysaattorijärjestelmien muutostyöt ja vianmääritys. Kehitämme mielellämme yksilöllisen palvelukokonaisuuden juuri sinun yrityksesi tarpeisiin. ABB on yhteistyökumppanisi konsultoinnista projektin suunnitteluun, järjestelmäasennuksista after sales -palveluun Perinteitä ja innovaatioita Yli 75 vuoden kokemus analysaattoreiden kehityksestä ja valmistuksesta sekä säännölliset yhteydet asiakkaisiimme luovat perustan innovatiivisille ratkaisuillemme, jotka ovat aina olleet markkinajohtajia. Tuotenimellä Hartmann & Braun valmistetut tuotteemme prosessikaasujen jatkuvatoimiseen mittaukseen ovat saavuttaneet erinomaisen maineen kansainvälisestikin. Tuotteet edustavat alan uusinta tekniikkaa. Nyttemmin maailmanlaajuista suosiota ovat keränneet Uras-, Limas- ja Magnos-analysaattorit, jotka ovat äärimmäisen tehokkaita. Eri puolille maailmaa näitä analysaattoreita on asennettu jo kappaletta lähes kaikkien teollisuudenalojen tarpeisiin ACX, täydelliset järjestelmät 2005 EasyLine EL AO2000-sarja, integroitu analysaattorijärjestelmä 2002 ACF-NT, varustettu FTIR-tekniikkalla EL6010-analysaattorit vaarallisiin tiloihin 2001 EasyLine -analysaattorit, laadukas mittaustekniikka yksinkertaisiin sovelluksiin 1999 Limas11, ainutlaatuinen UV/IR-fotometri 1998 ABB ostaa Hartmann & Braun -yhtiön 1996 Advance Optima, ensimmäinen modulaarinen analysaattorijärjestelmä 1988 Uras10 mukana kalibrointikennot, jotka korvasivat kalibrointikaasut 1986 Magnos 6/7, Caldos 5/7 digitaaliset mikroprosessorit korvaavat analogisen elektroniikan 1980 UV-analysaattori Radas*, uudet mittausmenetelmät kaasuanalysaattoreita varten 1970 Fidas-liekki-ionisaatiodetektori** 1950 Uras, Magnos ja Limas valtaavat markkinat 1938 CO- ja C -analysaattori 1929 Ensimmäinen C -analysaattori paloprosessin valvontaan, pohja seuranneelle Caldos-tuotteelle 1901 Hartmann & Braun AG:n perustaminen * nykyään Limas11UV ** nykyään MultiFID14 ABB kehittää tuotteitaan jatkuvasti. Näin ollen tämän asiakirjan tekniset tiedot voivat muuttua. Painettu Saksassa (06/2007) ABB 2007 ABB Oy Kotimaan tuotemyynti PI Helsinki FINLAND Puhelin Fax Käyntiosoite Valimopolku 4 A Helsinki FINLAND Sähköposti etunimi.sukunimi@fi.abb.com 50/23-80 FT 06.07
