X-PRO FATBOY KÄYTTÖOHJE/KOKOAMISOHJE V.1801

Transkriptio

1 FI X-PRO FATBOY KÄYTTÖOHJE/KOKOAMISOHJE V.1801

2 ONNITTELUT! Olet juuri hankkinut X-PRO FATBOY:n ja haluamme kiittää sinua meitä kohtaan osoittamastasi luottamuksestasi. Me Viarellilla toivomme, että olet tyytyväinen uuteen kulkuneuvoosi. Lue tämä käyttöohje huolellisesti, ennen kuin käytät uutta ajoneuvoasi. Käyttöohje kertoo, miten ajoneuvoa käytetään ja ylläpidetään oikeaoppisesti, jotta se toimisi hyvin ja kestäisi pitkään. Ajaminen on hauskempaa ja turvallisempaa, kun käsittelet ajoneuvoasi oikein ja huollat sen säännöllisesti. Jotta ajoneuvosi käyttöikä on mahdollisimman pitkä, noudatathan tämän käyttöohjeen ohjeistuksia. Ajamisen iloa! Viarelli

3 KÄYTTÖOHJE SISÄLTÖ Tekniset tiedot... 4 Osat ja mittaristo... 5 Ohjaimet... 5 Lataus... 6 AKUN KÄSITTELY... 6 Jarrujen käyttö... 6 Ajoneuvon viritys... 6 Tarkastus ennen käynnistämistä... 6 Ajoneuvon käynnistäminen... 6 Kun ajoneuvo ei käynnisty... 7 Takuu/Reklamaatio... 7 Pitkäaikaissäilytys... 7 Kokoaminen... 8 Tietoa/Tärkeää... 9 HUOM! TÄMÄ KULKUNEUVO EI SOVELLU TIELIIKENNEKÄYTTÖÖN. 3

4 TEKNISET TIEDOT Mitat (pituus, leveys, korkeus) *1200*1410 mm Akseliväli mm Maavara mm Ajoneuvon paino kg Akun paino kg Akun tyyppi......litium Kantavuus kg Huippunopeus km/h Moottori... Integroitu harjaton DC Moottorin tyyppi... Sähkö Teho kw Käynnistys... Sähkö Sytytys... Sähkö Akkukapasiteetti... 12Ah/720 kw/h Latausaika... ~ 6 h Lataussyklit... > 300 Ajomatka... ~ 40 km per lataus Kytkin... Suoraveto Takajarrut......Levyjarru Etujarrut... Levyjarru Rengaspaine eturengas bar Rengaspaine takarengas bar Renkaat... 8" 4

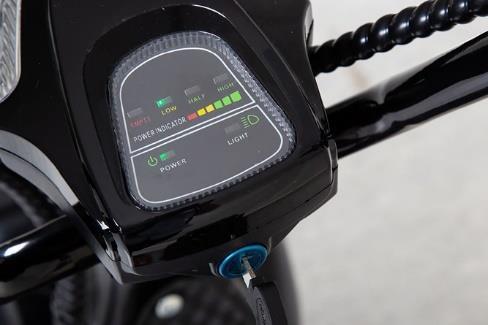

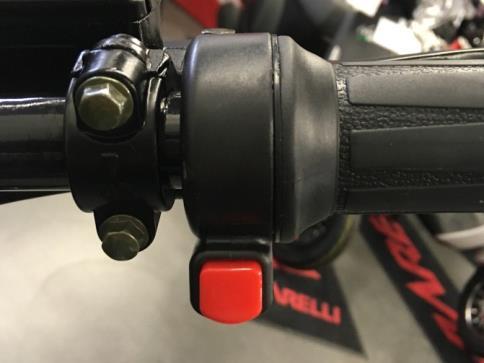

5 OSAT JA MITTARISTO 1. Valot syttyy kun valot ovat päällä. 2. Akku - EMPTY ilmoittaa akun olevan tyhjä. 3. Akku - LOW ilmoittaa akun olevan lähes tyhjä. 4. Akku - HALF ilmoittaa akun olevan puolillaan. 5. Akku - HIGH ilmoittaa akun olevan täynnä. 6. On/Off virtailmaisin Täysi- ja puolinopeuspainike Tällä painikkeella säätelet nopeutta täyden ja puolinopeuden välillä Äänitorvi Paina tätä painiketta käyttääksesi äänitorvea. OHJAIMET Virtalukko (OFF) (ON I) (ON II) Virta ei ole päällä tässä asennossa. Virta on päällä ja avainta ei saa irrotettua tässä vaiheessa. Virta on päällä, valot ovat päällä ja avainta ei saa irrotettua tässä vaiheessa. OFF ON I ON II STYRLÅS 5

6 LATAUS! HUOM! Sammuta virta latauksen ajaksi! AJONEUVON VIRITYS Jos ajoneuvoa viritetään tai säädetään, kumoutuu reklamaatio- ja takuuoikeus välittömästi. TARKASTUS ENNEN KÄYNNISTÄMISTÄ Jarrujen liikkumavara Kun jarrutat varovasti etu- ja takajarruilla, varmista että jarrukahvoilla on noin mm liikkumavaraa ennen kuin tunnet vastustusta. (katso sivu 5) Renkaat Rengaspaineet tulee tarkistaa säännöllisesti (katso s.4) Tarkista renkaat ja vanteet säännöllisesti vaurioiden varalta. Etsi nastoja, nauloja tai muita teräviä esineitä. Tarkista myös, että renkaat eivät ole liian kuluneet. Jos vanteet vahingoittuvat ja korjataan, täytyy renkaat tasapainottaa uudelleen. Renkaiden ilmanpaine tulee tarkastaa niiden kylmentyessä. 1. Etsi latauspistoke, jonka löydät jalkapidikkeen alta etuosasta. 2. Varmista että laturi ei ole kiinni seinäpistokkeessa ennen latauksen aloittamista. 3. Liitä latausjohto latauspistokkeeseen (ei muuta!). Elektroniikka Kun olet käynnistänyt kulkuneuvon, testaa että valot toimivat oikein. Testaa myös vilkut ja äänitorvi. Jarrut Testaa etu- ja takajarrut, jotta ne toimivat oikein. Testaa myös että jarruvalo toimii. 4. Liitä laturi seinäpistokkeeseen. 5. Normaali latausaika on noin 6 tuntia. 6. Laturi tulee irrottaa, kun akku on täysi. Ylilataaminen ei ole mahdollista, mutta ympäristöä ajatellen jatkuvaa latausta tulee välttää, kun mahdollista. AJONEUVON KÄYNNISTÄMINEN Varmista että sivutuki on yläasennossa. Käännä virta-avain asentoon ON. Pidä vasenta jarrua pohjassa pari sekuntia. On tärkeää, ettet paina kaasua näiden sekuntien aikana! Käännä kaasua varovaisesti ja tunnustele miten ajoneuvo ohjautuu. AKUN KÄSITTELY Akku ei saa koskaan tyhjentyä kokonaan. Jos akkua ei ladata, se voi aiheuttaa korjaamattomia vaurioita. Lataa akku vähintään joka toinen kuukausi. JARRUJEN KÄYTTÖ Paras jarrutusteho saadaan käyttämällä molempia jarruja samanaikaisesti. Käyttääksesi niitä: Vapauta kaasu ja purista etu- ja takajarruja. Älä jarruta liian kovaa tai mutkassa jottet menetä ajoneuvon kontrollia. Ajopinnan kosteus vaikuttaa jarrujen tehokkuuteen. Kostea ajopinta pidentää jarrutusmatkaa. 6

7 KUN AJONEUVO EI KÄYNNISTY Tämä osio käsittelee yleisimpiä syitä siihen, miksi ajoneuvosi ei käynnisty. Tarkista kaikki nämä, jos ajoneuvosi ei käynnisty. 1. Onko akussa riittävästi virtaa? 2. Käynnistä virta ja tööttää. Jos mittaristoon syttyy valot, akku ei ole tyhjä. Näytön akkuvaraus ilmoittaa, onko virtaa riittävästi. 3. Onko sivutuki yläasennossa? Ajoneuvo ei käynnisty muuten. 4. Onko lukitus päällä? Jos edellä mainitut keinot eivät auta, ota yhteyttä lähimpään huoltamoon. TAKUU Löydät täydet takuuehdot osoitteesta: PITKÄAIKAISSÄILYTYS Jos et tule käyttämään ajoneuvoasi yli kuukauteen, tulee sitä säilyttää oikeaoppisesti, jotta se toimii kunnolla, kun se otetaan uudelleen käyttöön. Pitkäaikaissäilytys 1. Säilytä ajoneuvoa huoneenlämmössä. Varmista myös, että ylläpitoladattu akku säilytetään hyvin ilmastoidussa tilassa ja ladataan alkuperäisellä laturilla vähintään joka toinen kuukausi, muuten akku voi vahingoittua. 2. Voitele ajoneuvon metalliosat (ei jarruosia) ruostesuoja-aineella (CRC 556 tai. WD40). Kysy paikalliselta jälleenmyyjältäsi sopivista aineista. Huomaa, että jotkin aineet saattavat vahingoittaa maalia ja muita ajoneuvon pintoja. 3. Peitä ajoneuvo peitteellä, joka suojaa sitä ulkoisilta haittatekijöiltä, kuten auringonvalo, lika ja muut vastaavat. 4. Aseta ajoneuvo sen tukea vasten, tai nosta se ylös välttääksesi renkaiden epämuodostumisen ja vahingoittumisen. REKLAMAATIO Jos asiakas haluaa ilmoittaa viasta, tulee hänen ilmoittaa valtuutetulle huoltoliikkeelle kohtuullisessa ajassa, yleensä viimeistään 10 päivän kuluessa vian löytämisestä. Mahdollisia vikoja tai muita vahinkoja, jotka johtuvat siitä, että virheitä ei ole korjattu kohtuullisessa ajassa, ei korvata. HUOLTO Jos koet epävarmuutta jostain yllä mainitusta kohdasta, ota yhteyttä lähimpään huoltopisteeseesi. Ajoneuvosi tarvitsee jatkuvaa puhdistamista ja huolenpitoa säilyttääkseen ulkonäkönsä ja toimivuutensa. HUOM! TÄMÄ KULKUNEUVO EI SOVELLU TIELIIKENNEKÄYTTÖÖN TAI JULKISILLE ALUEILLE. Pese ajoneuvo autonpesuaineella, mutta vältä veden ruiskuttamista suoraan ajoneuvon päälle. HUOM! Painepesurin käyttö on ehdottomasti kiellettyä, sillä se pääsee ulkopinnan läpi ja tuhoaa elektroniikan ja mekaaniset osat. Kuivaamisen jälkeen ajoneuvon mekaaniset osat tulee voidella kevyellä voiteluaineella, kuten 5-56 tai WD- 40. HUOM! Hyvin huollettu ajoneuvo on edellytys reklamaatio- ja takuuoikeudelle. Hyvin huollettu ajoneuvo myös säilyy pidempään ja on turvallisempi käyttää. 7

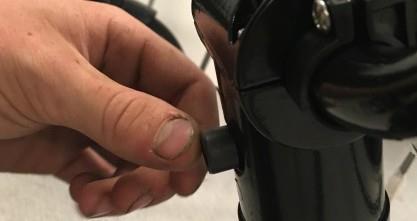

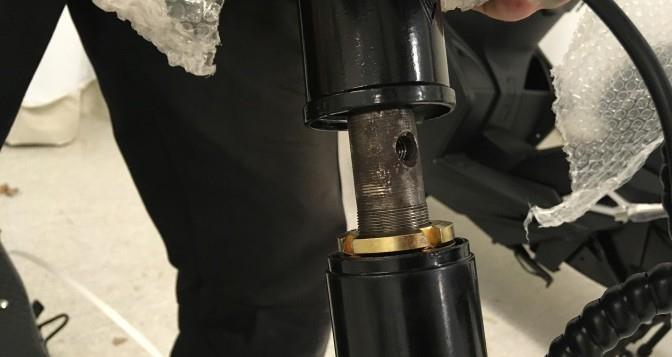

8 KOKOAMINEN Irrota kuusioruuvi varresta. Aloita poistamalla ulompi ja muoviset pakkauspannat, jotka pitävät laatikkoa kasassa. Löysennä kaikki mutterit jakoavaimella. Kiinnitä ohjaustanko varren päälle. Varmista ohjaustangon oikea suunta ja katso etteivät kaapelit sotkeudu yhteen. Poista metallikehikko varovaisesti raapimatta ajoneuvoa. Aseta kuusioruuvi taaksepäin osoittavaan koloon ja kiristä se kuusiokoloavaimella. Poista kaikki muovisuojat varovaisesti. Säädä ohjaustangon kallistusta ja kiristä sitten kaikki 4 kuusioruuvia kuusiokoloavaimella. 8

9 TIETOA SÄHKÖISISTÄ KULKUNEUVOISTA TÄMÄ KULKUNEUVO EI SOVELLU TIELIIKENNEKÄYTTÖÖN TAI JULKISILLE ALUIEILLE. Akku vaatii lataamista ja tuhoutuu jollei sitä ladata. Alhaiset lämpötilat pienentävät akkukapasiteettia huomattavasti. 0 ºC lämpötilassa se menettää noin 30 % tehostaan. Oikea rengaspaine ja hyvin huolletut mekaaniset osat parantavat suorituskykyä ja pidentävät ajomatkaa. Lataa vain hyvin ilmastoidussa tilassa. Vahingoittunut akku tulee aina korvata. Älä koskaan anna kulkuneuvon olla yli 60ºC. Jos akku tuottaa savua, suuren lämpötilan tai haisee palaneelle, keskeytä käyttö aina välittömästi. Älä koskaan käytä painepesuria pestessä kulkuneuvoasi. Pidä kulkuneuvosi aina puhtaana ja siistinä. Älä koskaan käytä muuta, kuin alkuperäistä laturia. Älä anna veden tason yltää kotelon alaosaan asti. Älä koskaan tee säädöksiä kulkuneuvoon, se on riskialtista ja vaarallista. Lisäksi menetät takuuoikeuden. TÄRKEÄÄ Käytä aina asianmukaista kypärää ajaessasi ja noudata kypäränvalmistajan ohjeistusta oikeasta säädöstä, käytöstä ja kypärän huolenpidosta. Tee ajostasi ennalta-arvattavaa muille ja pyri pitämään suora linja. Pidä huolta, että olet muiden näkyvissä käytä valaistusta oikeaoppisesti. Keskity mitä edessäsi on, kun ajat. Pyri välttämään kuoppia, soraa, märkiä pintoja ja muita vastaavia esteitä ajaessasi. Tutustu huolellisesti kaikkiin kulkuneuvosi ominaisuuksiin. Älä kyyditse henkilöitä tai paketteja, jotka vaikuttavat näkyvyyteesi tai ohjaukseen. Älä käytä laitteita jotka vaikuttavat ympäröivien äänien kuulemiseen. Pidä aina turvallinen välimatka muihin ihmisiin ja kulkuneuvoihin. Turvallisuus ennen kaikkea! Yhteydenotto kuluttajille: VIARELLI, JiTe gatan 2, Åstorp, info@viarellicenter.se 9
