KeContact P20. Käyttäjän käsikirja

Transkriptio

1 KeContact P20 Käyttäjän käsikirja

2 Tähän käsikirjaan liittyviä ohjeita Tämän käsikirjan eri kohdista löytyy ohjeita ja varoituksia mahdollisista vaaroista. Käytetyillä symboleilla on seuraava merkitys:!! VAROITUS! Tarkoittaa, että seurauksena voi olla kuolema tai vakava loukkaantuminen, jos vastaavia varotoimenpiteitä ei suoriteta. VAROVASTI! Tarkoittaa, että seurauksena voi olla esinevahinkoja tai lievä loukkaantuminen, jos vastaavia varotoimenpiteitä ei suoriteta. HUOMIO Tarkoittaa, että seurauksena voi olla esinevahinkoja, jos vastaavia varotoimenpiteitä ei suoriteta. Tällä varoituksella viitataan myös mahdollisiin seurauksiin kosketettaessa sähköstaattisesti herkkiä rakenneosia. Ohje Käyttövinkit ja hyödylliset tiedot merkitään merkinnällä "Ohje". Ne eivät sisällä mitään tietoa, joka varoittaa vaarallisesta tai haitallisesta toiminnosta. Tällä nuolella merkitään työvaiheet, jotka sinun tulee suorittaa. KEBA Oikeudet teknisestä kehityksestä johtuviin muutoksiin pidätetään. Emme ota vastuuta käyttäjän käsikirjan mahdollisesti sisältämistä epäkohdista. Valvomme oikeuksiamme. Kaikki aineeton omaisuus, sisältäen myös tuotemerkit ja tekijänoikeudet, ovat kyseisen omistajan omaisuutta. Näiden aineettomien omaisuuksien kaikenlainen luvaton käyttö on nimenomaan kielletty. Asiakirja: Versio 1.40 / Päivämäärä: / Artikkelinro: KEBA AG, Postfach 111, Gewerbepark Urfahr, A-4041 Linz,

3 Laitteessa on CE-merkki. Vastaavat vaatimuksenmukaisuusvakuutukset ovat yrityksen KEBA AG hallussa. Laite täyttää ROHS-direktiivin mukaiset vaatimukset (DIR 2011/65/EU). Vastaava vaatimuksenmukaisuushyväksyntä on yrityksen KEBA AG hallussa. Hävittämisohje Yliviivatun jäteastian symboli tarkoittaa, että sähkö- ja elektroniikkalaitteet tarvikkeet mukaan lukien täytyy hävittää yleisestä talousjätteestä erillään. Ohjeet löytyvät tuotteesta, käyttöohjeesta tai pakkauksesta. Materiaalit ovat kierrätettävissä niiden merkinnän mukaisesti. Vanhojen laitteiden kierrätys, materiaalien hyödyntäminen tai niiden hyödyntäminen muulla tavoin on tärkeä osa ympäristömme suojelemista. KeContact P20 asennuksen käsikirja voidaan ladata internetistä osoitteesta Uusin KeContact P20 laiteohjelmisto voidaan ladata internetistä osoitteesta (Download-alue). Uusi laiteohjelmisto voi huomioida esim. muuttuneet normit tai parantaa yhteensopivuutta uusien sähköajoneuvojen kanssa. 3 / 20

4 Sisältö Sisältö 1 Tärkeitä tietoja Turvallisuusohjeita Määräystenmukainen käyttö Tähän käsikirjaan liittyen Yleiskatsaus Vaihtoehtojen yleiskatsaus Lisävarusteet RFID-anturi Avainkytkin Muut lisävarusteet Latausaseman käyttö Latausasema pistorasialla Latausasema latauskaapelilla Tila-LED-valo Valtuutus (lisävaruste) RFID-käyttäjäkorttien ohjelmointi (lisävaruste) Sylinterilukon asennus/irrotus Häiriöiden korjaus Huolto Puhdistus Huoltoliike / 20

5 Tärkeitä tietoja 1 Tärkeitä tietoja 1.1 Turvallisuusohjeita! VAROITUS! Turvallisuusohjeiden huomioimatta jättäminen voi johtaa hengenvaaraan, loukkaantumisiin tai laitteen vaurioitumisiin! KEBA AG ei ota näistä aiheutuneista vahingoista mitään vastuuta! Sähköinen vaara! Latausaseman asennuksen, ensimmäisen käyttöönoton ja huollon saa suorittaa vain asianmukaisesti koulutettu, pätevä ja valtuutettu sähköasentaja 1, joka tällöin huomioi voimassa olevat normit ja on täysin vastuussa asennusmääräyksien noudattamisesta. Katso yksityiskohdat "KeContact P20 asennuksen käsikirja (ammattilaiselle). Sähköinen vaara / tulipalovaara! Älä koskaan käytä viallista, kulunutta tai likaantunutta latauspistoketta. Omistajan (loppuasiakkaan) on huolehdittava siitä, että käytetään aina vain moitteettomassa kunnossa olevaa latausasemaa: - latausasema täytyy tarkastaa säännöllisesti pistorasian tai latauspistokkeen (latauskaapeli mukaan lukien) vaurioiden ja kotelovaurioiden varalta (silmämääräinen tarkastus). - vaurioitunut latausasema täytyy kytkeä välittömästi pois päältä ja vaihtaa. - latausaseman korjaustyöt eivät ole sallittuja ja niitä saa suorittaa ainoastaan valmistajan toimesta (latausaseman vaihto)! - älä tee mitään latausasemalle omavaltaisia muutostöitä tai viritelmiä! - älä poista mitään merkintöjä kuten turvallisuussymboleita, varoitusohjeita, tehokilpiä, merkintäkilpiä tai tehomerkintöjä! Latausasemalla ei ole omaa verkkokytkintä! Verkkoerotuslaitteena toimii rakennusasennuksen FI- ja jakeluverkon suojakytkin. Sähköajoneuvon liittämiseksi sähköajoneuvojen virransyöttölaitteeseen ei saa käyttää mitään jatkokaapeleita. Liittää saadaan vain sähköajoneuvot tai niiden latauslaitteet. Ei muiden kuormittajien (sähkötyökalut tms.) liitäntää! Lue huolellisesti ajoneuvosi ohjeet ja opastukset läpi, ennen kuin lataat ajoneuvoa latausasemalla. Tuuletus: Tietyt ajoneuvot tarvitsevat lataustapahtuman aikana mahdollisesti muodostuvien myrkyllisten tai räjähtävien kaasujen vuoksi sisäalueelle ulkoisen tuuletusjärjestelmän. 1 Ammattikoulutuksen, tietämyksen ja kokemuksen sekä asianmukaisten normien tuntemuksen omaavat henkilöt voivat arvioida heille annetut työt ja tunnistaa mahdolliset vaarat. 5 / 20

6 Tärkeitä tietoja! VAROITUS! Vedä latauskaapeli ulos pistoliitännästä vain pistokkeesta vetäen, ei kaapelista. Huolehdi siitä, että latauskaapelia ei vaurioiteta mekaanisesti (taiteta, puristeta tai ajeta yli) ja että kosketinalue ei altistu lämmönlähteille, lialle tai vedelle. VAROVASTI! Vaurioitumisvaara! Älä missään tapauksessa pese latausasemaa vesisuihkulla (puutarhasuihku, korkeapainepesuri tms.)! 1.2 Määräystenmukainen käyttö KeContact P20 on sisä- ja ulkokäyttöön tarkoitettu "latausasema", jolla voidaan ladata sähkökäyttöisiä ajoneuvoja (esim. sähköautot). Latausasema on tarkoitettu asennettavaksi seinälle tai kannatinpylväälle. Latausaseman asennuksen ja liitännän yhteydessä on huomioitava voimassa olevat kansalliset määräykset. Laitteen määräystenmukaiseen käyttöön sisältyy joka tapauksessa niiden ympäristöolosuhteiden noudattaminen, joihin tämä laite on kehitetty. Laite on kehitetty, valmistettu, tarkastettu ja dokumentoitu asianmukaisia turvallisuusnormeja noudattaen. Noudatettaessa määräystenmukaiseen käyttöön liittyviä ohjeita ja turvallisuusteknisiä ohjeita ei tuotteesta aiheudu normaalitapauksessa mitään esinevahinkoja tai henkilöiden terveyttä vaarantavia vaaroja. Tämän käsikirjan sisältämiä ohjeita on joka tapauksessa noudatettava tarkasti. Muussa tapauksessa voi muodostua vaaranlähteitä tai turvallisuuslaitteet voivat jäädä pois toiminnasta. Tässä käsikirjassa mainituista turvallisuusohjeista riippumatta on kyseisessä käyttötapauksessa noudatettava vastaavia turvallisuus- ja tapaturmantorjuntamääräyksiä. Liittää saadaan vain sähköajoneuvot tai niiden latauslaitteet. Muiden laitteiden (esim. sähkötyökalujen) liitäntä ei ole sallittua! Teknisten tai lakisääteisten rajoituksien johdosta kaikki vaihtoehdot / lisävarusteet eivät ole saatavissa kaikissa maissa. 1.3 Tähän käsikirjaan liittyen Tämä käsikirja on voimassa tyypin laitteille: KeContact P20 Tämän käsikirjan käyttö Tämä käsikirja on suunnattu seuraaville henkilöryhmille: Loppuasiakkaat (latausaseman käyttäjä) Käyttöönottoteknikko, huoltoteknikko 6 / 20

7 Yleiskatsaus 2 Yleiskatsaus 2.1 Vaihtoehtojen yleiskatsaus Perusmalli pistorasialla (tyyppi 2) [A] Tila-LED-valo [B] Normipistorasia (vaihtoehdot mahdollisia) [C] Kotelosuojus Latausasema (malliesimerkki) Perusmalli latauskaapelilla (tyyppi 2) [A] Tila-LED-valo [B] Latauspistokkeen säilytyspaikka [C] Kotelosuojus [D] Latauskaapelin pidike Latausasema (malliesimerkki) 7 / 20

8 Yleiskatsaus Perusmalli latauskaapelilla (tyyppi 1) [A] Tila-LED-valo [B] Latauspistokkeen säilytyspaikka [C] Kotelosuojus [D] Latauskaapelin pidike Latausasema (malliesimerkki) 2.2 Lisävarusteet RFID-anturi RFID-anturi RFID-anturilla [R] käyttäjän valtuutus tunnistetaan ilman kosketusta normin ISO14443 mukaisilla MIFARE-korteilla tai tageilla. RFID-anturi Avainkytkin Avainkytkin Avainkytkimellä [S] suoritetaan käyttäjän valtuutus. Avainkytkin 8 / 20

9 Yleiskatsaus Muut lisävarusteet Verkkokelpoisuus Kytkentäkosketin (ulkoisten lisälaitteiden ohjaukseen) Vapautuslaite esim. verkkokäskyjen vastaanottimelle, ajastimille, Täten voidaan toteuttaa ajoneuvon aikaohjattu lataaminen. PLC (Power Line Communication) GreenPhy-standardin mukaan Asennuspylväät 9 / 20

10 Latausaseman käyttö 3 Latausaseman käyttö 3.1 Latausasema pistorasialla Perusmalli pistorasialla [A] Tila-LED-valo [B] Normipistorasia (vaihtoehdot mahdollisia) [C] Kotelosuojus Latausasema (malliesimerkki) Lataustapahtuman käynnistys Latauskaapeli ei ole kytkettynä ajoneuvoon, eikä latausasemaan. Tila-LED-valo Latausaseman täytyy olla käyttövalmiina, tila-led-valo vilkkuu hitaasti vihreänä 3 sekunnin välein ("käyttövalmis"). Kytke latauskaapeli ensin latausasemaan. Kytke latauskaapeli nyt ajoneuvoon. Yritettäessä lukita pistoketta mekaanisesti, tila-led-valo palaa hetken oranssina ("odottaa lukitusta"). Onnistuneen lukituksen jälkeen tila-led-valo vilkku jälleen hitaasti vihreänä 3 sekunnin välein. Tila-LED-valo palaa jatkuvasti vihreänä ("valmiina lataamaan"). Lataustapahtuma voidaan tästä alkaen käynnistää ajoneuvosta; tila-led-valo vilkku tällöin vihreänä ("lataustapahtuma"). Lataustapahtuma voidaan käynnistää myös päinvastaisessa kytkentäjärjestyksessä. Lataustapahtuman lopetus Älä vedä mekaanisesti lukittua pistoketta väkivalloin ulos pistorasiasta! Lataustapahtuma täytyy keskeyttää tai lopettaa kytkettynä olevan ajoneuvon kautta. Katso tähän liittyvät yksityiskohdat ajoneuvon valmistajan ohjeesta. Irrota latauskaapeli ajoneuvosta ("odottaa kaapelin irrotusta"). Irrota latauskaapeli latausasemasta. 10 / 20

11 Latausaseman käyttö 3.2 Latausasema latauskaapelilla Tyypillinen vaihtoehto latauskaapelilla [A] Tila-LED-valo [B] Latauspistokkeen säilytyspaikka [C] Kotelosuojus [D] Latauskaapelin pidike Latauspistokkeen/latauskaapelin säilytys Mikäli lataustapahtumaa ei suoriteta, voidaan latauspistoketta säilyttää turvallisesti asettamalla se säilytyspaikkaan [B]. Latauskaapeli voidaan rullata pidikkeelle [D]. Ohje Latausaseman mallista riippuen voi säilytyspaikka poiketa esitetystä muodosta. Latausasema (malliesimerkki) Lataustapahtuman käynnistys Latausasema ei ole kytkettynä ajoneuvoon. Tila-LED-valo Latausaseman täytyy olla käyttövalmiina, tila-led-valo vilkkuu hitaasti vihreänä 3 sekunnin välein ("käyttövalmis"). Kytke latauskaapeli nyt ajoneuvoon. Tila-LED-valo palaa jatkuvasti vihreänä ("valmiina lataamaan"). Lataustapahtuma voidaan tästä alkaen käynnistää ajoneuvosta; tila-led-valo vilkku tällöin vihreänä ("lataustapahtuma"). Lataustapahtuman lopetus Latausasema voidaan lopettaa irrottamalla latauskaapeli ajoneuvosta. Katso tähän liittyvät yksityiskohdat ajoneuvon valmistajan ohjeesta. Irrota latauskaapeli ajoneuvosta ("odottaa kaapelin irrotusta"). Aseta latauskaapeli jälleen sille varattuun pidikkeeseen laitteella. 11 / 20

12 Latausaseman käyttö 3.3 Tila-LED-valo Tila-LED-valo - segmentit Tila-LED-valo antaa tietoja latausaseman sen hetkisestä käyttötilasta ja se koostuu 4 segmentistä (S1 - S4), jotka voivat palaa yhdessä tai yksittäin. Kaikki segmentit voivat palaa tai vilkkua eri värisinä. Mikäli muuta ei mainita, kaikki 4 segmenttiä palavat yhdessä. Tila-LED-valo segmentit Tila-LED-valo Toiminta Vilkkuu hitaasti 3 sekunnin välein Palaa jatkuvasti Vilkkuu joka sekunti vihreänä sinisenä vihreänä sinisenä vihreänä sinisenä Käyttövalmis (latauskaapeli ei ole vielä molemmilta puolilta kytkettynä; lisävarusteella: latausasema on oikein valtuutettu avainkytkimellä tai RFIDkortilla) Valtuutus on tarpeellinen (latausasemaa ei ole vielä oikein valtuutettu; valtuutus tarvitaan RFID:llä, avainkytkimellä tai ulkoisella vapautuksella) Valmiina lataamaan (latauskaapeli on molemmilta puolilta kytkettynä ja lukittuna) Valmiina lataamaan ISO15118 normilla (latauskaapeli on molemmilta puolilta kytkettynä ja lukittuna) Ulkoinen vapautus vielä tarpeellinen (valtuutus suoritettu RFID:llä tai avainkytkimellä; ajoneuvo oikein liitettynä; ulkoinen vapautus vapautustulolta vielä tarpeellinen) Lataustapahtumaa suoritetaan (koskee "EN Mode 3" lataustapahtumaa) Lataustapahtumaa suoritetaan (koskee "ISO15118" lataustapahtumaa) Palaa kytkennän jälkeen hetken oranssina Vihreä LED-valo sammuu hetkeksi 3 sekunnin välein Odottaa lukitusta (latauskaapeli kytkettiin ja pistoketta yritetään lukita) Odottaa kaapelin irrotusta (lataustapahtuma lopetettu, kaapeli irrotettu ajoneuvosta) 12 / 20

13 Latausaseman käyttö Vilkkuu hitaasti 5 sekunnin välein oranssina Vilkkuu punaisena Lämpötilan ylitys (lataustapahtuma keskeytetty väliaikaisesti ja sitä jatketaan jäähtymisen jälkeen) Häiriö (katso yksityiskohdat kohdasta "häiriöiden korjaus") Segmentti 1 palaa oranssina Segmentti 2 palaa oranssina RFID-ohjelmointitila (tässä tilassa voidaan ohjelmoida RFID-kortteja. Katso yksityiskohdat kohdasta "RFID-käyttäjäkorttien ohjelmointi") Käyttöönottotila (latausasema on käyttöönottotilassa) 3.4 Valtuutus (lisävaruste) Käyttäjän (lisävarusteena saatava) valtuutus latausasemalla lataamiseksi voi laitemallista riippuen tapahtua joko avainkytkimen tai RFID-käyttäjäkorkin avulla. Valtuutus tarpeellinen: Tila-LED-valo vilkkuu hitaasti sinisenä 3 sekunnin välein. Valtuutus onnistui: Onnistunut valtuutus ilmaistaan nousevalla sävelkululla. Valtuutus epäonnistui: Epäonnistunut valtuutus ilmaistaan laskevalla sävelkululla. Ohje Mikäli lataustapahtumaa ei onnistuneen valtuutuksen jälkeen käynnistetä 60 sekunnin sisällä, vapautus poistuu automaattisesti. 13 / 20

14 Latausaseman käyttö 3.5 RFID-käyttäjäkorttien ohjelmointi (lisävaruste) RFID-käyttäjäkorttien ohjelmoimiseksi tarvitaan vapautus RFID Master-Card - kortilla. Ohjelmointitila voidaan aktivoida tai deaktivoida RFID Master-Card - kortilla, joka ohjelmoidaan latausaseman käyttöönoton yhteydessä. Ohjelmointitilan aktivointi: Pidä RFID Master-Card -korttia RFID-anturin edessä ja odota äänimerkin kuulumista. RFID-käyttäjäkortin ohjelmointi: Pidä 5 sekunnin sisällä uutta RFID-käyttäjäkorttia RFID-anturin edessä ja odota äänimerkin kuulumista. Ohjelmointitilan lopettaminen: Pidä vahvistukseksi 5 sekunnin sisällä jälleen RFID Master-Card -korttia RFID-anturin edessä ja odota äänimerkin kuulumista. RFID-käyttäjäkortti on nyt ohjelmoitu. RFID-käyttäjäkorttien poistaminen: Kaikkien tallennettujen RFID-käyttäjäkorttien poistaminen on mahdollista vain avaamalla laitteen (katso "asennuksen käsikirja"). 14 / 20

15 Latausaseman käyttö 3.6 Sylinterilukon asennus/irrotus Yleistä Laitevaihtoehtoihin avainkytkimen kanssa on vakiona asennettuna sylinterilukko. Sylinterilukko voidaan tarvittaessa vaihtaa seuraavien ohjeiden mukaisesti. Sylinterilukko avaimella Vaatimukset Sylinterilukon täytyy täyttää seuraavat vaatimukset: Profiili-puolisylinteri normin EN 1303 tai DIN mukaan Mitta A = 30mm (mitalla A=31mm ilmenee kotelolla minimaalinen ylitys) Säädettävä lukon nokka Profiili-puolisylinteri mitat millimetreinä Sylinterilukon valmistelu Säädä lukon nokan [S] kulma siten, että avaimen ulosvetoasennossa se osoittaa pystysuorassa ylöspäin. Sylinterilukon valmistelu Lukon nokan säätö Lukon nokan säätö tapahtuu normaalisti seuraavalla tavalla: Paina lukitustappia ohuella esineellä sisään ja siirrä lukon nokka haluttuun asentoon. Lukon nokan säätö 15 / 20

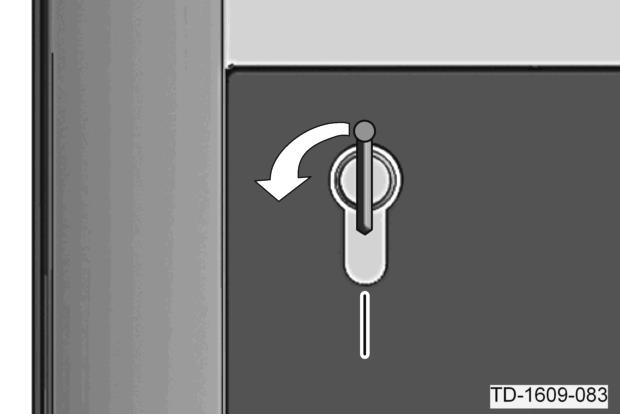

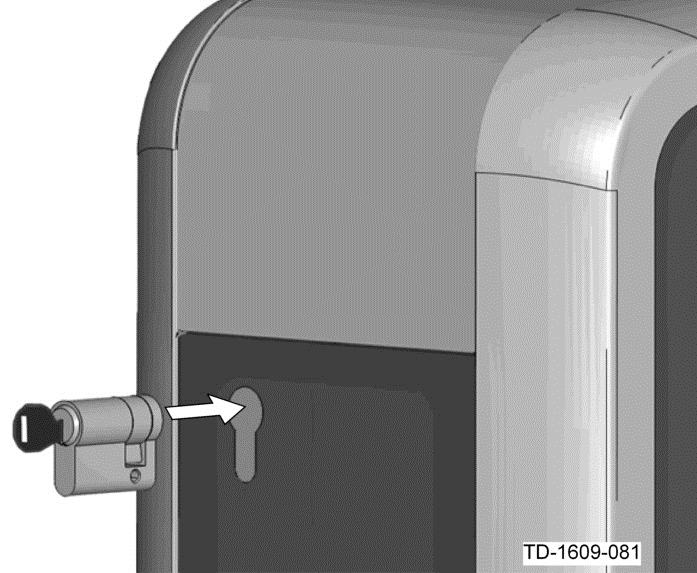

16 Latausaseman käyttö Sylinterilukon asetus paikalleen Käännä avainta 180, siten että lukon nokka osoittaa alaspäin. Työnnä sylinterilukko kevyellä paineella täysin kotelon sisään, kunnes se lukittuu kuuluvasti. Sylinterilukon tulee olla kotelon pinnan kanssa samalla tasolla. Sylinterilukon asetus paikalleen Sylinterilukon lukitseminen Käännä avainta oikealle, kunnes vastukset on tuntuvasti ylitetty ja avain voidaan vetää irti. Älä käännä avainta asennon [MAX] yli. Avainkytkin on nyt käyttövalmis. Sylinterilukon lukitseminen Sylinterilukon irrotus Sylinterilukon irrotus Käännä avainta vasemmalle, kunnes vastukset on tuntuvasti ylitetty. Käännä avainta edelleen, kunnes se on pystysuorassa asennossa. Nyt sylinterilukko voidaan kevyesti korotetulla voimankäytöllä vapauttaa pidikkeen lukituksesta ja vetää ulos. Sylinterilukon irrotus 16 / 20

17 Häiriöiden korjaus 4 Häiriöiden korjaus Ongelma Mahdollinen syy Tila-LED-valo ei pala Ei jännitesyöttöä tarkasta FI- ja jakeluverkon suojakytkin ja kytke tarvittaessa päälle. Vika ota yhteys huoltoliikkeeseesi. Lataustapahtumaa ei voida käynnistää Pistoke ei ole oikein kytkettynä - irrota pistoke ja kytke se uudelleen. Lataustapahtumaa ei suoritettu oikein seuraa ohjeita luvussa "Lataustapahtuman käynnistys/lopetus". Pistoke on mahdollisesti likaantunut tai vaurioitunut lukitusalueelta puhdista tai vaihdata pistoke. Ajoneuvo ei tarvitse energiaa tai siinä on virhe tarkasta ajoneuvo. Ajoneuvo on ohjelmoitu ladattavaksi myöhempänä käynnistysajankohtana. Ajoneuvoa ei ladata täydellisesti Kohonnut latausaika Virran alennus ajoneuvon tai latausaseman liian korkean lämpötilan johdosta - suojaa ajoneuvo ja latausasema lataustapahtuman aikana suoralta auringonsäteilyltä (autokatos, talli, ) - tarkasta liitoskohta silmämääräisesti likaantumisen, kulumisen tai vaurioiden varalta. Ota tarvittaessa yhteys huoltoliikkeeseesi. Puuttuva vapautus ulkoisen ohjauslaitteen kautta (energiansyöttö, PV-laitteisto, ) Normipistoketta ei pystytä irrottamaan Lataustapahtumaa ei ole lopetettu ajoneuvon kautta lopeta lataustapahtuma ajoneuvon valmistajan ohjeiden mukaisesti. Pistoketta ei mahdollisesti voida vapauttaa sen ollessa vetokuormituksen alaisuudessa paina pistoke sisään ja kytke uudelleen ajoneuvoon. Lopeta tämän jälkeen jälleen latausprosessi. Tila-LED-valo vilkkuu punaisena Häiriö tarkasta ensin mahdolliset häiriöiden syyt (*). Kytke latausaseman syöttöjännite (asennettu tai eteen kytketty FI- ja jakeluverkon suojakytkin) pois päältä. Irrota latauskaapeli ajoneuvosta ja latausasemasta. Kytke syöttöjännite jälleen päälle. Vika ota yhteys huoltoliikkeeseesi. Katso lisätietoja FAQ-listasta (usein kysytyt kysymykset) osoitteesta 17 / 20

18 Häiriöiden korjaus (*) Mahdolliset häiriöiden syyt (tila-led-valo vilkkuu punaisena): Häiriöt täytyy pääsääntöisesti kuitata irrottamalla pistoke ja niiden laukaisu voi tapahtua esim. seuraavien syiden johdosta: Pistoketta ei ole kytketty oikein; lukitus ei mahdollista => kytke pistoke sujuvasti paikalleen. Pistoke on irrotettu lataustapahtuman aikana: pistoke ei ollut oikein lukittuna irrota pistoke ja kytke se oikein, huomioi tällöin, että lukittuminen tapahtuu oikein. Pistoke latausasemalla ilmoittaa kelvottoman tilan: kaapelin laitteistovirhe irrota pistoke ja kytke se oikein, vaihda tarvittaessa kaapeli. Lämpötilakatkaisu: Latausaseman sallittu lämpötila ylitettiin - irrota pistoke ja odota, kunnes latausasema on jäähtynyt. Virheen kuittaus: Mikäli kytkentä- tai lataustapahtuman aikana tapahtuu katkos, niin latausasema yrittää käynnistää tapahtuman jälleen automaattisesti (maks. 5-kertaa). Jos lataustapahtumaa ei voida käynnistää, niin se täytyy kuitata asianmukaisella lataustapahtuman lopetuksella (katso kohta "Lataustapahtuman lopetus") tai mahdollisesti latausaseman uudelleenkäynnistyksellä. Virheen ilmaantuessa toistuvasti ilman ymmärrettäviä syitä on otettava yhteys huoltoliikkeeseen. 18 / 20

19 Huolto 5 Huolto Latausasema on pääsääntöisesti huoltovapaa, mutta omistajan täytyy kuitenkin tarkastaa säännöllisesti pistorasia tai latauspistoke (latauskaapeli mukaan lukien) vaurioiden ja kotelovaurioiden varalta (silmämääräinen tarkastus). 5.1 Puhdistus Puhdista latausaseman kotelo tarvittaessa kostealla liinalla. Pinttyneet liat voidaan poistaa miedolla, liuotinaineettomalla, ei hankaavalla puhdistusaineella. 5.2 Huoltoliike Käänny kysymyksissä ja ongelmissa suorittaneen sähköasennusyrityksen puoleen. Ennen huoltoliikkeen puoleen kääntymistä: Käy läpi luvun "Häiriöiden korjaus" virheiden korjaustoimenpiteet. Käy läpi ajoneuvon valmistajan käsikirjan virheiden korjaustoimenpiteet. Merkitse muistiin laitteen mallivaihtoehto ja sarjanumero (tyyppikilpi laitteen yläpuolella). Tyyppikilpi [A] Mallivaihtoehto [B] Sarjanumero [C] Materiaalinumero 19 / 20
