1 KAIKKI TIILIKATOSTA Savi- ja betonitiilikatot, aluskatteet ja kattotarvikkeet 2011 MORE POWER ROOFS TO YOUR FOR ROOF LIVING I

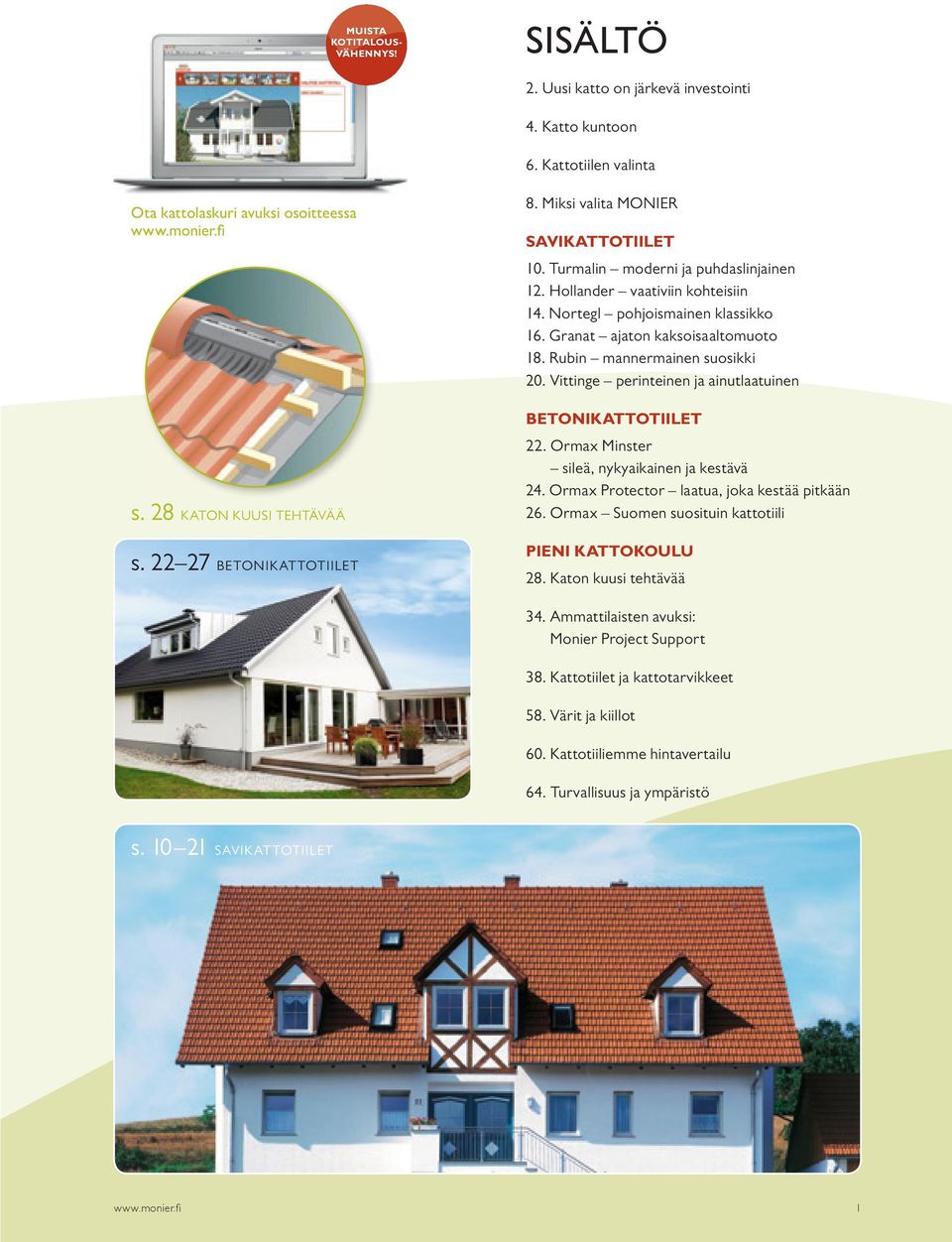

2 MUISTA KOTITALOUS- VÄHENNYS! SISÄLTÖ 2. Uusi katto on järkevä investointi 4. Katto kuntoon 6. Kattotiilen valinta Ota kattolaskuri avuksi osoitteessa s. 28 KATON KUUSI TEHTÄVÄÄ s BETONIKATTOTIILET 8. Miksi valita MONIER SAVIKATTOTIILET 10. Turmalin moderni ja puhdaslinjainen 12. Hollander vaativiin kohteisiin 14. Nortegl pohjoismainen klassikko 16. Granat ajaton kaksoisaaltomuoto 18. Rubin mannermainen suosikki 20. Vittinge perinteinen ja ainutlaatuinen BETONIKATTOTIILET 22. Ormax Minster sileä, nykyaikainen ja kestävä 24. Ormax Protector laatua, joka kestää pitkään 26. Ormax Suomen suosituin kattotiili PIENI KATTOKOULU 28. Katon kuusi tehtävää 34. Ammattilaisten avuksi: Monier Project Support 38. Kattotiilet ja kattotarvikkeet 58. Värit ja kiillot 60. Kattotiiliemme hintavertailu 64. Turvallisuus ja ympäristö s SAVIKATTOTIILET 1

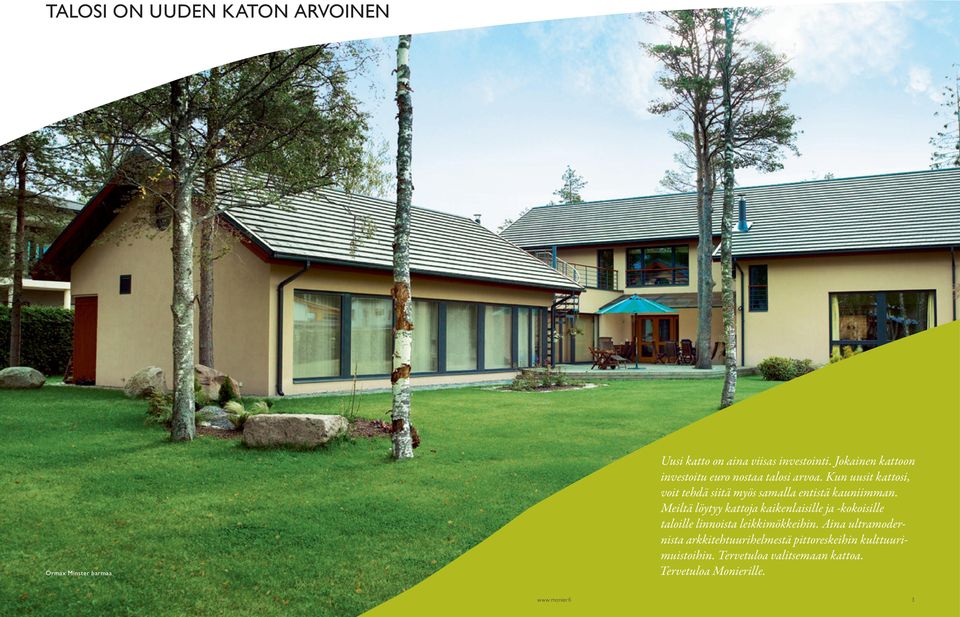

3 TALOSI ON UUDEN KATON ARVOINEN Uusi katto on aina viisas investointi. Jokainen kattoon investoitu euro nostaa talosi arvoa. Kun uusit kattosi, voit tehdä siitä myös samalla entistä kauniimman. Meiltä löytyy kattoja kaikenlaisille ja -kokoisille taloille linnoista leikkimökkeihin. Aina ultramodernista arkkitehtuurihelmestä pittoreskeihin kulttuurimuistoihin. Tervetuloa valitsemaan kattoa. Tervetuloa Monierille. Ormax Minster harmaa 2 3

4 KATON KUNNOSTAMINEN KANNATTAA Katto on talon tärkein suoja. Se suojaa taloa lumelta, sateelta ja tuulelta. Se pitää talon kuivana mutta päästää kosteuden haihtumaan. Uusi katto huolellisesti valittuine kattotiilineen on myös ulkonäkötekijä. Katon kunnostaminen parantaa talon arvoa. Kunnostaminen käy helposti askel askeleelta: VAIHDA VANHA KATTOSI AITOON JA UPEAAN TIILIKATTOON Kattotiiliä on asennettu katoille tuhansien vuosien ajan. Ja hyvästä syystä. Kattotiili toimii ja kestää pitkään. Eikö talosi olekin aidon betoni- tai savitiilikaton arvoinen? On tietysti ja vaihto kannattaa. EI HUOLTA PAINOSTA Kattotiili painaa peltiä enemmän, mutta kattosi on suunniteltu kestämään erittäin suuria kuormia, kuten lumikuormaa. Näiden rinnalla muutamien kymmenien kilojen neliöpainoerot materiaalien välillä eivät vaikuta. Jos oman katon kantavuus kuitenkin askarruttaa, ota yhteys tekniseen neuvontaamme niin kerromme lisää. 16% Tuuli 1. KÄYTÄ KATTOLASKURIAMME. Tarkastele taloasi. Ota huomioon talon luonne, värimaailma, ympäristö. Mieti uuden katon värivaihtoehtoja ja rakenteita. Väri- ja tiilivaihtoehdot vaikuttavat suuresti lopputulokseen. Mikä sopii sinun taloosi? Käytä apuna kattolaskuriamme osoitteessa. 2. VALITSE KATTO LIIKKEESSÄ. MONIERin jälleenmyyjät auttavat tutustumaan kattotiilija kattotarvikevalikoimaan. He vastaavat käytännön kysymyksiin ja laskevat tarjouksen sinulle sopivasta kattopaketista. Ota mukaan kattolaskurilla tekemäsi kustannusarvio ja katon piirustukset. 3. HOIDA LUVAT KUNTOON. Ota yhteyttä kunnan rakennusviranomaisiin projektin alkuvaiheessa ja selvitä, onko uudelle katolle mahdollisesti rajoituksia tai määräyksiä. 4. KATTO KUNTOON! Useimmat valitsevat katon kunnostamiseen ammattilaiset. Paikallinen jälleenmyyjäsi voi suositella lähiseudun kattoasentajia. MONIERin valtuuttamien asentajien luettelo on myös osoitteessa. ASENTAMINEN JA YLLÄPITO ON HELPPOA! Tiilikaton asentaminen on helppoa itsekin. Kun kaipaat apua, meidän kauttamme löydät ammattitaitoiset ja luotettavat tiilikattoasentajat. Tiilikatto on jatkossa erittäin helppohoitoinen. Säännöllinen puhdistus riittää! SINULLA ON SIIHEN VARAA! Aito on edullisempi kuin jäljitelmä! Nyt kannattaa toteuttaa kattoremontti tiilikatolla, sillä viimeisimmässä riippumattoman tahon hintavertailussa se todettiin edullisimmaksi vaihtoehdoksi. Muista myös kotitalousvähennys asennuskuluista! 60% Lumi 13% Vesikatto 11% Rakenteet Varsinaisen katemateriaalin, eli vesikaton, osuus katon kokonaiskuormasta on varsin pieni. KATEMATERIAALI MATERIAALI- TYÖME- APUTYÖ % TYÖKUS- KUSTANNUS - KUSTANNUS /M 2 NEKKI tth TANNUS /M 2 YHTEENSÄ /M 2 BETONITIILIKATE 22,25 0, ,34 31,59 KONESAUMATTU PELTIKATE 36,16 0, ,05 53,21 MUOTOLEVY PELTIKATE 30,40 0, ,43 40,83 KATTOHUOPALAATTAKATE 27,16 0, ,22 40,38 Lähde: Rakennustieto Oy, Rakennusosien kustannuksia

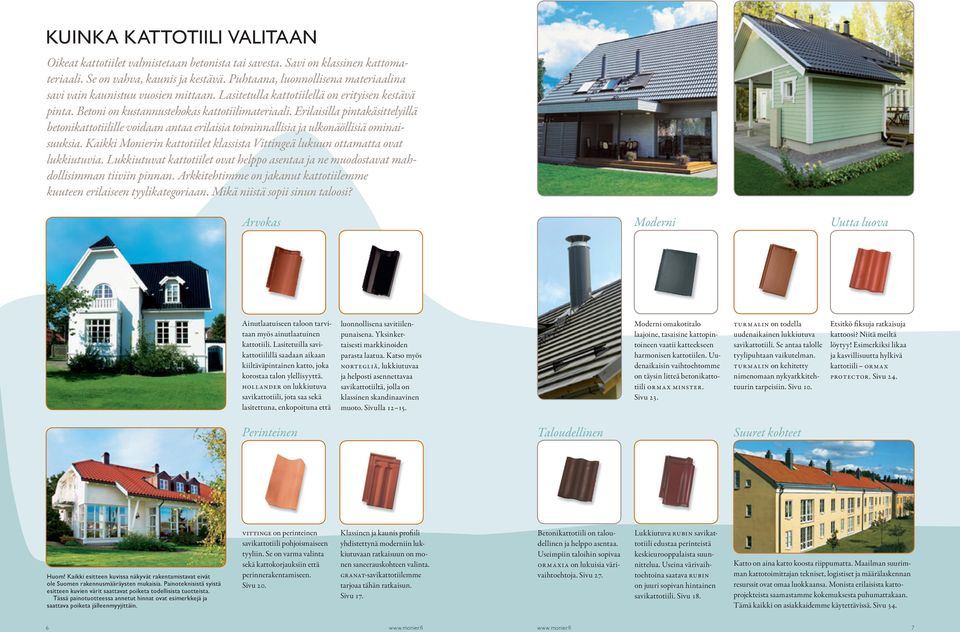

5 KUINKA KATTOTIILI VALITAAN Oikeat kattotiilet valmistetaan betonista tai savesta. Savi on klassinen kattomateriaali. Se on vahva, kaunis ja kestävä. Puhtaana, luonnollisena materiaalina savi vain kaunistuu vuosien mittaan. Lasitetulla kattotiilellä on erityisen kestävä pinta. Betoni on kustannustehokas kattotiilimateriaali. Erilaisilla pintakäsittelyillä betonikattotiilille voidaan antaa erilaisia toiminnallisia ja ulkonäöllisiä ominaisuuksia. Kaikki Monierin kattotiilet klassista Vittingeä lukuun ottamatta ovat lukkiutuvia. Lukkiutuvat kattotiilet ovat helppo asentaa ja ne muodostavat mahdollisimman tiiviin pinnan. Arkkitehtimme on jakanut kattotiilemme kuuteen erilaiseen tyylikategoriaan. Mikä niistä sopii sinun taloosi? Arvokas Moderni Uutta luova Ainutlaatuiseen taloon tarvitaan myös ainutlaatuinen kattotiili. Lasitetuilla savikattotiilillä saadaan aikaan kiiltäväpintainen katto, joka korostaa talon ylellisyyttä. Hollander on lukkiutuva savikattotiili, jota saa sekä lasitettuna, enkopoituna että luonnollisena savitiilenpunaisena. Yksinkertaisesti markkinoiden parasta laatua. Katso myös Nortegliä, lukkiutuvaa ja helposti asennettavaa savikattotiiltä, jolla on klassinen skandinaavinen muoto. Sivulla Moderni omakotitalo laajoine, tasaisine kattopintoineen vaatii katteekseen harmonisen kattotiilen. Uudenaikaisin vaihtoehtomme on täysin litteä betonikattotiili ormax Minster. Sivu 23. Turmalin on todella uudenaikainen lukkiutuva savikattotiili. Se antaa talolle tyylipuhtaan vaikutelman. Turmalin on kehitetty nimenomaan nykyarkkitehtuurin tarpeisiin. Sivu 10. Etsitkö fiksuja ratkaisuja kattoosi? Niitä meiltä löytyy! Esimerkiksi likaa ja kasvillisuutta hylkivä kattotiili ORMAX PROTECTOR. Sivu 24. Perinteinen Taloudellinen Suuret kohteet Huom! Kaikki esitteen kuvissa näkyvät rakentamistavat eivät ole Suomen rakennusmääräysten mukaisia. Painoteknisistä syistä esitteen kuvien värit saattavat poiketa todellisista tuotteista. Tässä painotuotteessa annetut hinnat ovat esimerkkejä ja saattava poiketa jälleenmyyjittäin. Vittinge on perinteinen savikattotiili pohjoismaiseen tyyliin. Se on varma valinta sekä kattokorjauksiin että perinnerakentamiseen. Sivu 20. Klassinen ja kaunis profiili yhdistettynä moderniin lukkiutuvaan ratkaisuun on monen saneerauskohteen valinta. GRANAT-savikattotiilemme tarjoaa tähän ratkaisun. Sivu 17. Betonikattotiili on taloudellinen ja helppo asentaa. Useimpiin taloihin sopivaa Ormaxia on lukuisia värivaihtoehtoja. Sivu 27. Lukkiutuva Rubin savikattotiili edustaa perinteistä keskieurooppalaista suunnittelua. Useina värivaihtoehtoina saatava Rubin on juuri sopivan hintainen savikattotiili. Sivu 18. Katto on aina katto koosta riippumatta. Maailman suurimman kattotoimittajan tekniset, logistiset ja määrälaskennan resurssit ovat omaa luokkaansa. Monista erilaisista kattoprojekteista saamastamme kokemuksesta puhumattakaan. Tämä kaikki on asiakkaidemme käytettävissä. Sivu

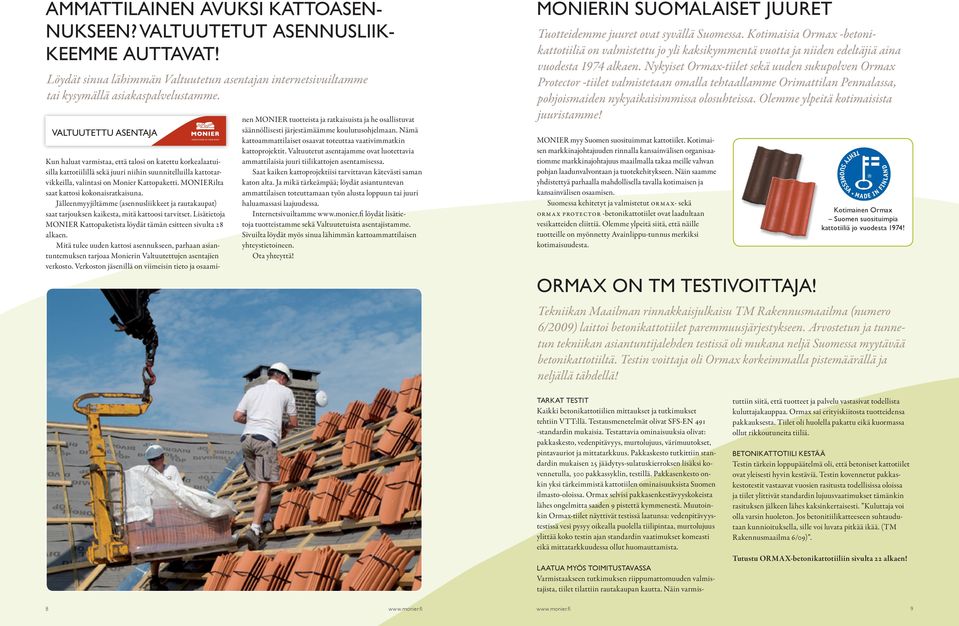

6 AMMATTILAINEN AVUKSI KATTOASEN- NUKSEEN? VALTUUTETUT ASENNUSLIIK- KEEMME AUTTAVAT! Löydät sinua lähimmän Valtuutetun asentajan internetsivuiltamme tai kysymällä asiakaspalvelustamme. VALTUUTETTU ASENTAJA MORE POWER TO YOUR ROOF Kun haluat varmistaa, että talosi on katettu korkealaatuisilla kattotiilillä sekä juuri niihin suunnitelluilla kattotarvikkeilla, valintasi on Monier Kattopaketti. MONIERilta saat kattosi kokonaisratkaisuna. Jälleenmyyjiltämme (asennusliikkeet ja rautakaupat) saat tarjouksen kaikesta, mitä kattoosi tarvitset. Lisätietoja MONIER Kattopaketista löydät tämän esitteen sivulta 28 alkaen. Mitä tulee uuden kattosi asennukseen, parhaan asiantuntemuksen tarjoaa Monierin Valtuutettujen asentajien verkosto. Verkoston jäsenillä on viimeisin tieto ja osaaminen MONIER tuotteista ja ratkaisuista ja he osallistuvat säännöllisesti järjestämäämme koulutusohjelmaan. Nämä kattoammattilaiset osaavat toteuttaa vaativimmatkin kattoprojektit. Valtuutetut asentajamme ovat luotettavia ammattilaisia juuri tiilikattojen asentamisessa. Saat kaiken kattoprojektiisi tarvittavan kätevästi saman katon alta. Ja mikä tärkeämpää; löydät asiantuntevan ammattilaisen toteuttamaan työn alusta loppuun tai juuri haluamassasi laajuudessa. Internetsivuiltamme löydät lisätietoja tuotteistamme sekä Valtuutetuista asentajistamme. Sivuilta löydät myös sinua lähimmän kattoammattilaisen yhteystietoineen. Ota yhteyttä! MONIERIN SUOMALAISET JUURET Tuotteidemme juuret ovat syvällä Suomessa. Kotimaisia Ormax -betonikattotiiliä on valmistettu jo yli kaksikymmentä vuotta ja niiden edeltäjiä aina vuodesta 1974 alkaen. Nykyiset Ormax-tiilet sekä uuden sukupolven Ormax Protector -tiilet valmistetaan omalla tehtaallamme Orimattilan Pennalassa, pohjoismaiden nykyaikaisimmissa olosuhteissa. Olemme ylpeitä kotimaisista juuristamme! MONIER myy Suomen suosituimmat kattotiilet. Kotimaisen markkinajohtajuuden rinnalla kansainvälisen organisaatiomme markkinajohtajuus maailmalla takaa meille vahvan pohjan laadunvalvontaan ja tuotekehitykseen. Näin saamme yhdistettyä parhaalla mahdollisella tavalla kotimaisen ja kansainvälisen osaamisen. Suomessa kehitetyt ja valmistetut ORMAX- sekä ORMAX PROTECTOR -betonikattotiilet ovat laadultaan vesikatteiden eliittiä. Olemme ylpeitä siitä, että näille tuotteille on myönnetty Avainlippu-tunnus merkiksi kotimaisuudesta. ORMAX ON TM TESTIVOITTAJA! Kotimainen Ormax Suomen suosituimpia kattotiiliä jo vuodesta 1974! Tekniikan Maailman rinnakkaisjulkaisu TM Rakennusmaailma (numero 6/2009) laittoi betonikattotiilet paremmuusjärjestykseen. Arvostetun ja tunnetun tekniikan asiantuntijalehden testissä oli mukana neljä Suomessa myytävää betonikattotiiltä. Testin voittaja oli Ormax korkeimmalla pistemäärällä ja neljällä tähdellä! TARKAT TESTIT Kaikki betonikattotiilien mittaukset ja tutkimukset tehtiin VTT:llä. Testausmenetelmät olivat SFS-EN 491 -standardin mukaisia. Testattavia ominaisuuksia olivat: pakkaskesto, vedenpitävyys, murtolujuus, värimuutokset, pintavauriot ja mittatarkkuus. Pakkaskesto tutkittiin standardin mukaisen 25 jäädytys-sulatuskierroksen lisäksi kovennetulla, 300 pakkassyklin, testillä. Pakkasenkesto onkin yksi tärkeimmistä kattotiilen ominaisuuksista Suomen ilmasto-oloissa. Ormax selvisi pakkasenkestävyyskokeista lähes ongelmitta saaden 9 pistettä kymmenestä. Muutoinkin Ormax-tiilet näyttivät testissä laatunsa: vedenpitävyystestissä vesi pysyy oikealla puolella tiilipintaa, murtolujuus ylittää koko testin ajan standardin vaatimukset komeasti eikä mittatarkkuudessa ollut huomauttamista. LAATUA MYÖS TOIMITUSTAVASSA Varmistaakseen tutkimuksen riippumattomuuden valmistajista, tiilet tilattiin rautakaupan kautta. Näin varmistuttiin siitä, että tuotteet ja palvelu vastasivat todellista kuluttajakauppaa. Ormax sai erityiskiitosta tuotteidensa pakkauksesta. Tiilet oli huolella pakattu eikä kuormassa ollut rikkoutuneita tiiliä. BETONIKATTOTIILI KESTÄÄ Testin tärkein loppupäätelmä oli, että betoniset kattotiilet ovat yleisesti hyvin kestäviä. Testin kovennetut pakkaskestotestit vastaavat vuosien rasitusta todellisissa oloissa ja tiilet ylittivät standardin lujuusvaatimukset tämänkin rasituksen jälkeen lähes kaksinkertaisesti. Kuluttaja voi olla varsin huoleton. Jos betonitiilikatteeseen suhtaudutaan kunnioituksella, sille voi luvata pitkää ikää. (TM Rakennusmaailma 6/09). Tutustu ORMAX-betonikattotiiliin sivulta 22 alkaen! 8 9

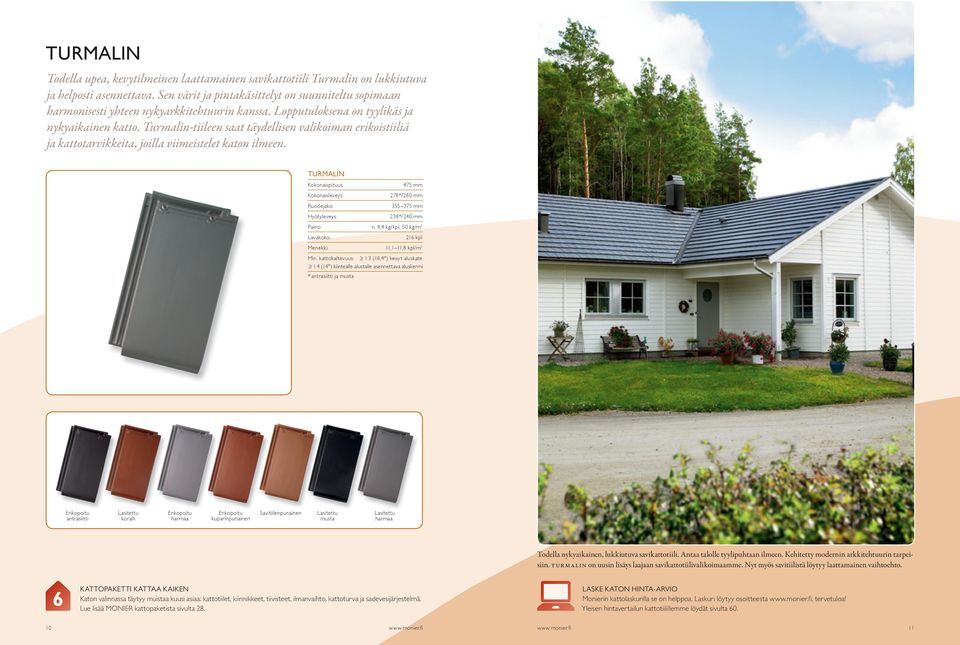

7 TURMALIN Todella upea, kevytilmeinen laattamainen savikattotiili Turmalin on lukkiutuva ja helposti asennettava. Sen värit ja pintakäsittelyt on suunniteltu sopimaan harmonisesti yhteen nykyarkkitehtuurin kanssa. Lopputuloksena on tyylikäs ja nykyaikainen katto. Turmalin-tiileen saat täydellisen valikoiman erikoistiiliä ja kattotarvikkeita, joilla viimeistelet katon ilmeen. TURMALIN Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 475 mm 278*/280 mm mm 238*/240 mm Paino: n. 4,4 kg/kpl, 50 kg/m 2 Lavakoko: 216 kpl Menekki: 11,1 11,8 kpl/m 2 Min. kattokaltevuus: 1:3 (18,4 ) kevyt aluskate 1:4 (14 ) kiinteälle alustalle asennettava aluskermi * antrasiitti ja musta Enkopoitu Lasitettu Enkopoitu Enkopoitu Savitiilenpunainen Lasitettu Lasitettu antrasiitti koralli harmaa kuparinpunainen musta harmaa Todella nykyaikainen, lukkiutuva savikattotiili. Antaa talolle tyylipuhtaan ilmeen. Kehitetty modernin arkkitehtuurin tarpeisiin. Turmalin on uusin lisäys laajaan savikattotiilivalikoimaamme. Nyt myös savitiilistä löytyy laattamainen vaihtoehto. KATTOPAKETTI KATTAA KAIKEN Katon valinnassa täytyy muistaa kuusi asiaa: kattotiilet, kiinnikkeet, tiivisteet, ilmanvaihto, kattoturva ja sadevesijärjestelmä. Lue lisää MONIER kattopaketista sivulta 28. LASKE KATON HINTA-ARVIO Monierin kattolaskurilla se on helppoa. Laskuri löytyy osoitteesta, tervetuloa! Yleisen hintavertailun kattotiilillemme löydät sivulta

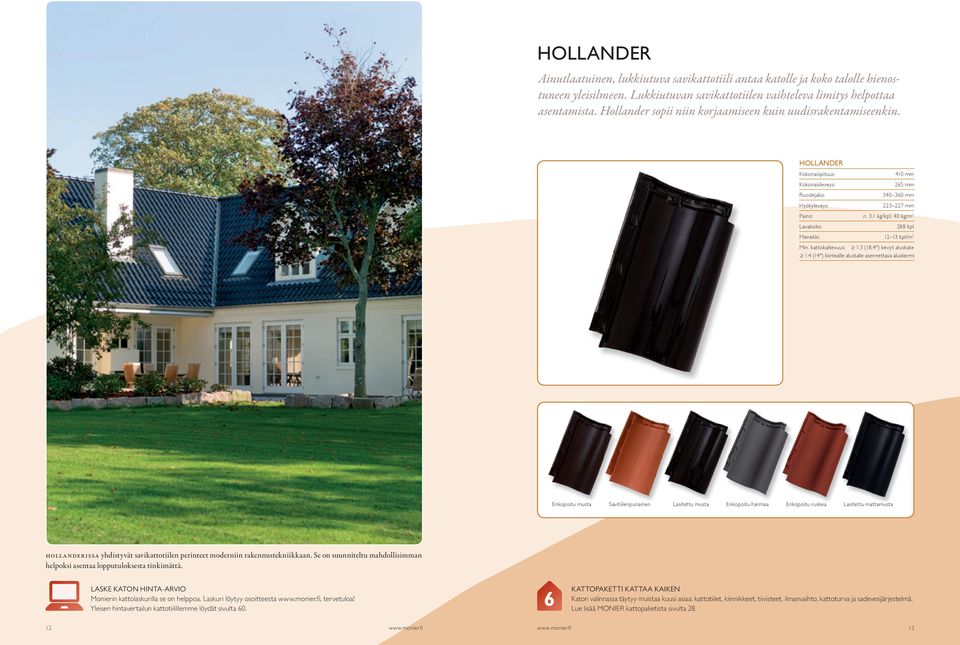

8 HOLLANDER Ainutlaatuinen, lukkiutuva savikattotiili antaa katolle ja koko talolle hienostuneen yleisilmeen. Lukkiutuvan savikattotiilen vaihteleva limitys helpottaa asentamista. Hollander sopii niin korjaamiseen kuin uudisrakentamiseenkin. HOLLANDER Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 410 mm 265 mm mm mm Paino: n. 3,1 kg/kpl, 40 kg/m 2 Lavakoko: 288 kpl Menekki: kpl/m 2 Min. kattokaltevuus: 1:3 (18,4 ) kevyt aluskate 1:4 (14 ) kiinteälle alustalle asennettava aluskermi Enkopoitu musta Savitiilenpunainen iil i Lasitettu musta Enkopoitu harmaa Enkopoitu ruskea Lasitettu tt mattamusta t Hollanderissa yhdistyvät savikattotiilen perinteet moderniin rakennustekniikkaan. Se on suunniteltu mahdollisimman helpoksi asentaa lopputuloksesta tinkimättä. LASKE KATON HINTA-ARVIO Monierin kattolaskurilla se on helppoa. Laskuri löytyy osoitteesta, tervetuloa! Yleisen hintavertailun kattotiilillemme löydät sivulta 60. KATTOPAKETTI KATTAA KAIKEN Katon valinnassa täytyy muistaa kuusi asiaa: kattotiilet, kiinnikkeet, tiivisteet, ilmanvaihto, kattoturva ja sadevesijärjestelmä. Lue lisää MONIER kattopaketista sivulta

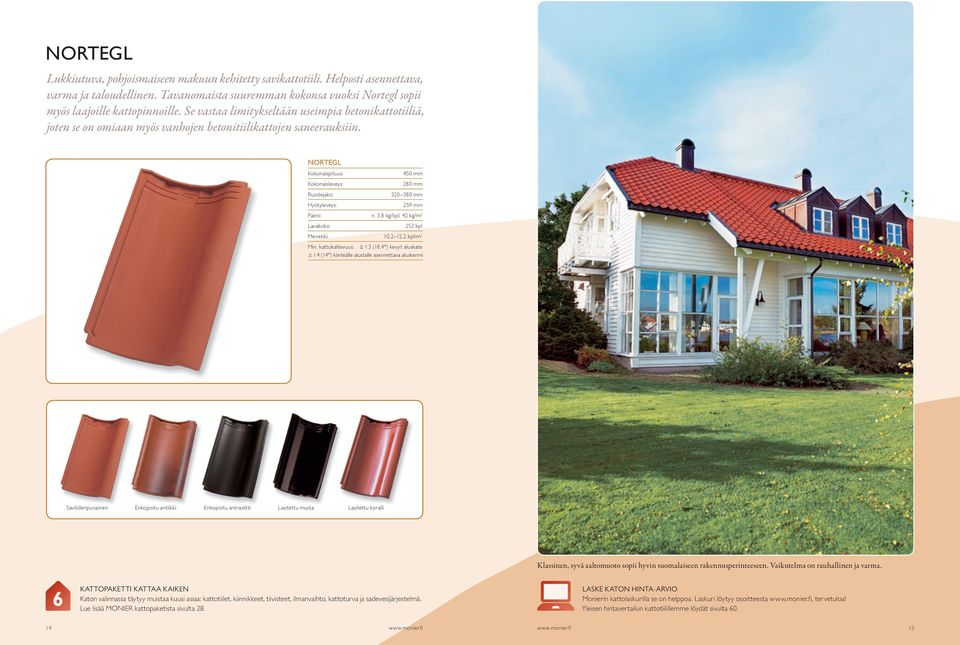

9 NORTEGL Lukkiutuva, pohjoismaiseen makuun kehitetty savikattotiili. Helposti asennettava, varma ja taloudellinen. Tavanomaista suuremman kokonsa vuoksi Nortegl sopii myös laajoille kattopinnoille. Se vastaa limitykseltään useimpia betonikattotiiliä, joten se on omiaan myös vanhojen betonitiilikattojen saneerauksiin. NORTEGL Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 450 mm 280 mm mm 259 mm Paino: n. 3,8 kg/kpl, 42 kg/m 2 Lavakoko: 252 kpl Menekki: 10,2 12,2 kpl/m 2 Min. kattokaltevuus: 1:3 (18,4 ) kevyt aluskate 1:4 (14 ) kiinteälle alustalle asennettava aluskermi Savitiilenpunainen Enkopoitu antiikki Enkopoitu antrasiitti Lasitettu musta Lasitettu koralli Klassinen, syvä aaltomuoto sopii hyvin suomalaiseen rakennusperinteeseen. Vaikutelma on rauhallinen ja varma. KATTOPAKETTI KATTAA KAIKEN Katon valinnassa täytyy muistaa kuusi asiaa: kattotiilet, kiinnikkeet, tiivisteet, ilmanvaihto, kattoturva ja sadevesijärjestelmä. Lue lisää MONIER kattopaketista sivulta 28. LASKE KATON HINTA-ARVIO Monierin kattolaskurilla se on helppoa. Laskuri löytyy osoitteesta, tervetuloa! Yleisen hintavertailun kattotiilillemme löydät sivulta

10 GRANAT Lukkiutuvalla savikattotiili Granatilla on luonteenomainen, selkeä kaksoisaaltomuoto. Tämäntyyppisiä savikattotiiliä on aiemmin valmistettu ja käytetty paljon Suomessa ja se soveltuukin siksi hyvin kattokorjauksiin, mutta myös uudisrakennusten kattoihin. GRANAT Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 430 mm 255 mm 350 mm 215 mm Paino: n. 3,8 kg/kpl, 49 kg/m 2 Lavakoko: 256 kpl Menekki: kpl/m 2 Min. kattokaltevuus: 1:3 (18,4 ) kevyt aluskate 1:4 (14 ) kiinteälle alustalle asennettava aluskermi Savitiilenpunainen Enkopoitu kuparinpunainen Enkopoitu antrasiitti Mattalasitettu kastanjanruskea Mattalasitettu punainen Granat on todellakin ajaton savikattotiili. Suorahkon ja kulmikkaan aaltomuotonsa vuoksi se sopii yhtä hyvin nykyaikaisiin taloihin kuin kattokorjauksiinkin. LASKE KATON HINTA-ARVIO Monierin kattolaskurilla se on helppoa. Laskuri löytyy osoitteesta, tervetuloa! Yleisen hintavertailun kattotiilillemme löydät sivulta 60. KATTOPAKETTI KATTAA KAIKEN Katon valinnassa täytyy muistaa kuusi asiaa: kattotiilet, kiinnikkeet, tiivisteet, ilmanvaihto, kattoturva ja sadevesijärjestelmä. Lue lisää MONIER kattopaketista sivulta

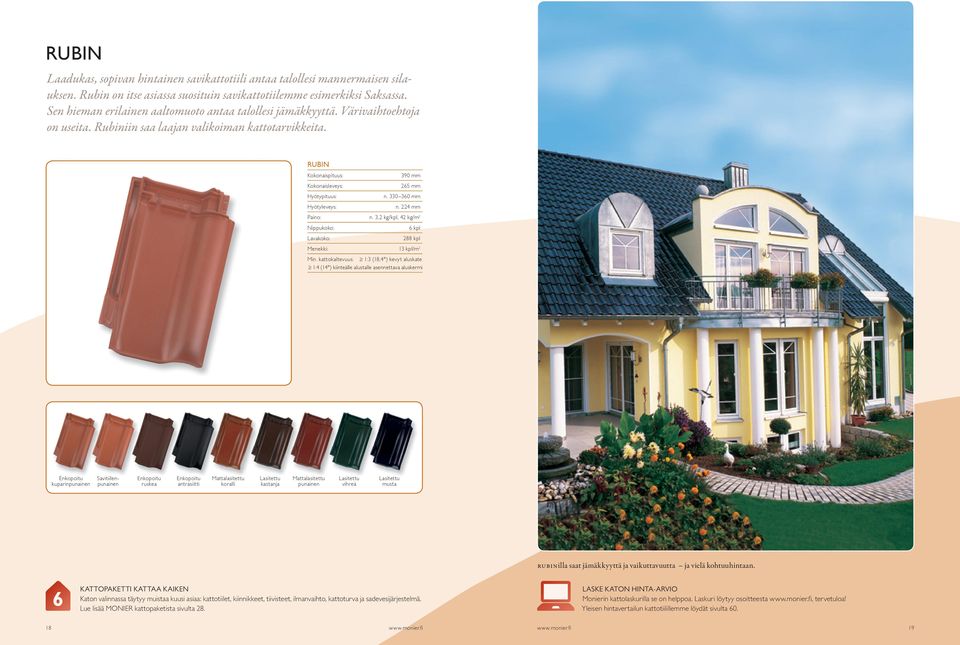

11 RUBIN Laadukas, sopivan hintainen savikattotiili antaa talollesi mannermaisen silauksen. Rubin on itse asiassa suosituin savikattotiilemme esimerkiksi Saksassa. Sen hieman erilainen aaltomuoto antaa talollesi jämäkkyyttä. Värivaihtoehtoja on useita. Rubiniin saa laajan valikoiman kattotarvikkeita. RUBIN Kokonaispituus: Kokonaisleveys: Hyötypituus: Hyötyleveys: 390 mm 265 mm n mm n. 224 mm Paino: n. 3,2 kg/kpl, 42 kg/m 2 Nippukoko: 6 kpl Lavakoko: 288 kpl Menekki: 13 kpl/m 2 Min. kattokaltevuus: 1:3 (18,4 ) kevyt aluskate 1:4 (14 ) kiinteälle alustalle asennettava aluskermi Enkopoitu Savitiilen- iil Enkopoitu Enkopoitu Mt Mattalasitettu Lasitettu Mttl Mattalasitettu ittt Lasitettu tt Lasitettu tt kuparinpunainen punainen ruskea antrasiitti koralli kastanja punainen vihreä musta RUBINilla saat jämäkkyyttä ja vaikuttavuutta ja vielä kohtuuhintaan. KATTOPAKETTI KATTAA KAIKEN Katon valinnassa täytyy muistaa kuusi asiaa: kattotiilet, kiinnikkeet, tiivisteet, ilmanvaihto, kattoturva ja sadevesijärjestelmä. Lue lisää MONIER kattopaketista sivulta 28. LASKE KATON HINTA-ARVIO Monierin kattolaskurilla se on helppoa. Laskuri löytyy osoitteesta, tervetuloa! Yleisen hintavertailun kattotiilillemme löydät sivulta

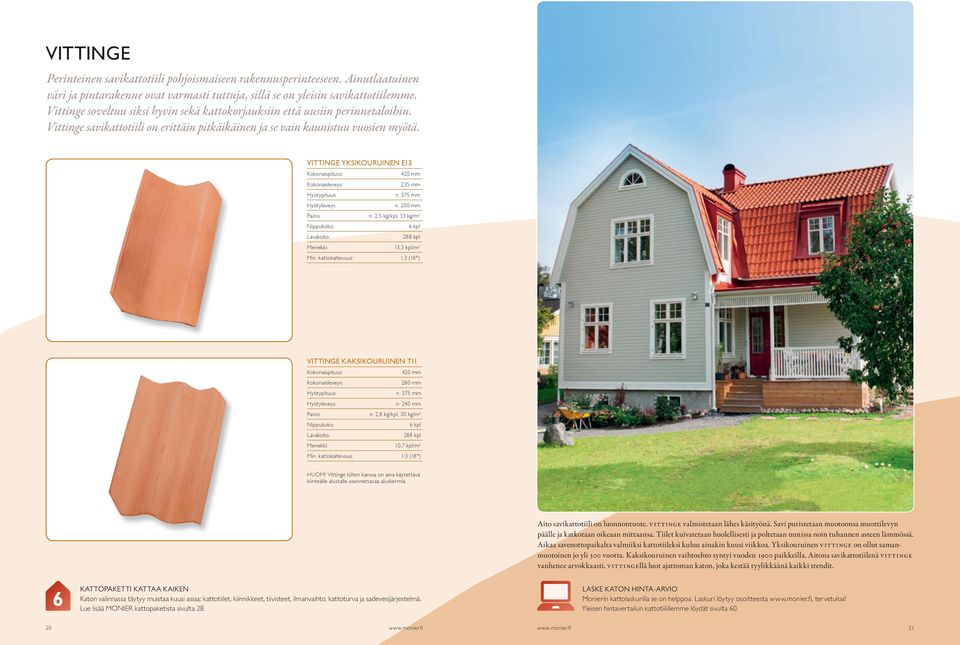

12 VITTINGE Perinteinen savikattotiili pohjoismaiseen rakennusperinteeseen. Ainutlaatuinen väri ja pintarakenne ovat varmasti tuttuja, sillä se on yleisin savikattotiilemme. Vittinge soveltuu siksi hyvin sekä kattokorjauksiin että uusiin perinnetaloihin. Vittinge savikattotiili on erittäin pitkäikäinen ja se vain kaunistuu vuosien myötä. VITTINGE YKSIKOURUINEN E13 Kokonaispituus: 420 mm Kokonaisleveys: 235 mm Hyötypituus: n. 375 mm Hyötyleveys: n. 200 mm Paino: n. 2,5 kg/kpl, 33 kg/m 2 Nippukoko: 6 kpl Lavakoko: 288 kpl Menekki: 13,3 kpl/m 2 Min. kattokaltevuus: 1:3 (18 ) VITTINGE KAKSIKOURUINEN T11 Kokonaispituus: 420 mm Kokonaisleveys: 280 mm Hyötypituus: n. 375 mm Hyötyleveys: n. 240 mm Paino: n. 2,8 kg/kpl, 30 kg/m 2 Nippukoko: 6 kpl Lavakoko: 288 kpl Menekki: 10,7 kpl/m 2 Min. kattokaltevuus: 1:3 (18 ) HUOM! Vittinge tiilten kanssa on aina käytettävä kiinteälle alustalle asennettavaa aluskermiä. Aito savikattotiili on luonnontuote. Vittinge valmistetaan lähes käsityönä. Savi puristetaan muotoonsa muottilevyn päälle ja katkotaan oikeaan mittaansa. Tiilet kuivatetaan huolellisesti ja poltetaan uunissa noin tuhannen asteen lämmössä. Aikaa savenottopaikalta valmiiksi kattotiileksi kuluu ainakin kuusi viikkoa. Yksikouruinen Vittinge on ollut samanmuotoinen jo yli 300 vuotta. Kaksikouruinen vaihtoehto syntyi vuoden 1900 paikkeilla. Aitona savikattotiilenä Vittinge vanhenee arvokkaasti. Vittingellä luot ajattoman katon, joka kestää tyylikkäänä kaikki trendit. KATTOPAKETTI KATTAA KAIKEN Katon valinnassa täytyy muistaa kuusi asiaa: kattotiilet, kiinnikkeet, tiivisteet, ilmanvaihto, kattoturva ja sadevesijärjestelmä. Lue lisää MONIER kattopaketista sivulta 28. LASKE KATON HINTA-ARVIO Monierin kattolaskurilla se on helppoa. Laskuri löytyy osoitteesta, tervetuloa! Yleisen hintavertailun kattotiilillemme löydät sivulta

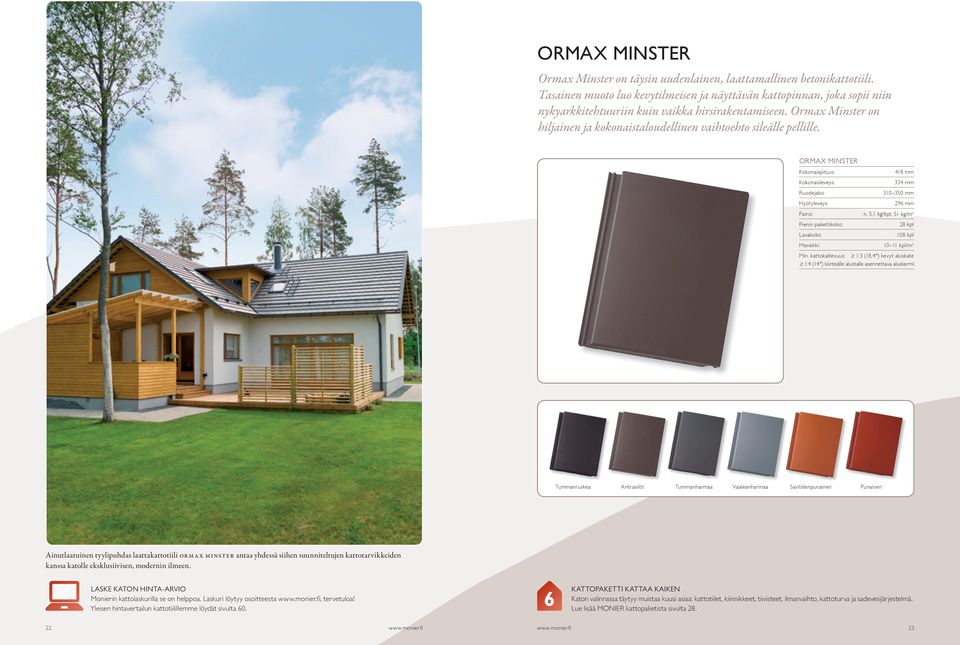

13 ORMAX MINSTER Ormax Minster on täysin uudenlainen, laattamallinen betonikattotiili. Tasainen muoto luo kevytilmeisen ja näyttävän kattopinnan, joka sopii niin nykyarkkitehtuuriin kuin vaikka hirsirakentamiseen. Ormax Minster on hiljainen ja kokonaistaloudellinen vaihtoehto sileälle pellille. ORMAX MINSTER Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 418 mm 334 mm mm 296 mm Paino: n. 5,1 kg/kpl, 51 kg/m 2 Pienin pakettikoko: Lavakoko: 28 kpl 108 kpl Menekki: kpl/m 2 Min. kattokaltevuus: 1:3 (18,4 ) kevyt aluskate 1:4 (14 ) kiinteälle alustalle asennettava aluskermi Tummanruskea Antrasiitti Tummanharmaa Vaaleanharmaa Savitiilenpunainen Punainen Ainutlaatuinen tyylipuhdas laattakattotiili ORMAX Minster antaa yhdessä siihen suunniteltujen kattotarvikkeiden kanssa katolle eksklusiivisen, modernin ilmeen. LASKE KATON HINTA-ARVIO Monierin kattolaskurilla se on helppoa. Laskuri löytyy osoitteesta, tervetuloa! Yleisen hintavertailun kattotiilillemme löydät sivulta 60. KATTOPAKETTI KATTAA KAIKEN Katon valinnassa täytyy muistaa kuusi asiaa: kattotiilet, kiinnikkeet, tiivisteet, ilmanvaihto, kattoturva ja sadevesijärjestelmä. Lue lisää MONIER kattopaketista sivulta

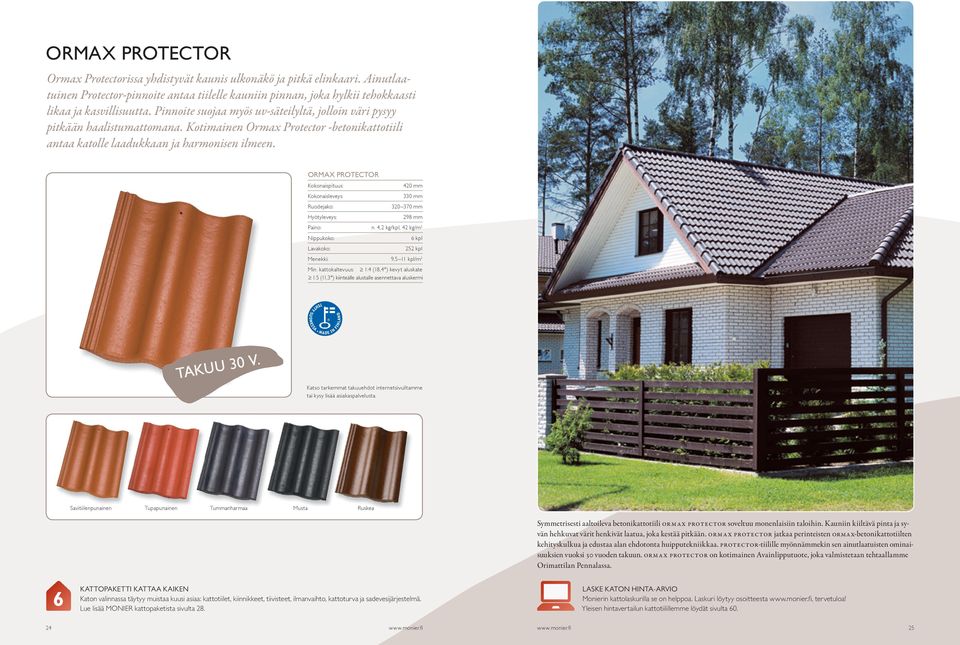

14 ORMAX PROTECTOR Ormax Protectorissa yhdistyvät kaunis ulkonäkö ja pitkä elinkaari. Ainutlaatuinen Protector-pinnoite antaa tiilelle kauniin pinnan, joka hylkii tehokkaasti likaa ja kasvillisuutta. Pinnoite suojaa myös uv-säteilyltä, jolloin väri pysyy pitkään haalistumattomana. Kotimainen Ormax Protector -betonikattotiili antaa katolle laadukkaan ja harmonisen ilmeen. ORMAX PROTECTOR Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 420 mm 330 mm mm 298 mm Paino: n. 4,2 kg/kpl, 42 kg/m 2 Nippukoko: Lavakoko: 6 kpl 252 kpl Menekki: 9,5 11 kpl/m 2 Min. kattokaltevuus: 1:4 (18,4 ) kevyt aluskate 1:5 (11,3 ) kiinteälle alustalle asennettava aluskermi TAKUU 30 V. Katso tarkemmat takuuehdot internetsivuiltamme tai kysy lisää asiakaspalvelusta. Savitiilenpunainen Tupapunainen Tummanharmaa Musta Ruskea Symmetrisesti aaltoileva betonikattotiili Ormax Protector soveltuu monenlaisiin taloihin. Kauniin kiiltävä pinta ja syvän hehkuvat värit henkivät laatua, joka kestää pitkään. Ormax Protector jatkaa perinteisten Ormax-betonikattotiilten kehityskulkua ja edustaa alan ehdotonta huipputekniikkaa. Protector-tiilille myönnämmekin sen ainutlaatuisten ominaisuuksien vuoksi 30 vuoden takuun. Ormax Protector on kotimainen Avainlipputuote, joka valmistetaan tehtaallamme Orimattilan Pennalassa. KATTOPAKETTI KATTAA KAIKEN Katon valinnassa täytyy muistaa kuusi asiaa: kattotiilet, kiinnikkeet, tiivisteet, ilmanvaihto, kattoturva ja sadevesijärjestelmä. Lue lisää MONIER kattopaketista sivulta 28. LASKE KATON HINTA-ARVIO Monierin kattolaskurilla se on helppoa. Laskuri löytyy osoitteesta, tervetuloa! Yleisen hintavertailun kattotiilillemme löydät sivulta

15 ORMAX Klassinen betonikattotiili, helppo asentaa ja lukuisia värivaihtoehtoja. Ormaxia saa seitsemää eri väriä tietenkin laajalla kattotarvikevalikoimalla. Suomessa kehitetty ja valmistettu Ormax on kattotiili vaativiin sääoloihin, ja siinä on kestävä pintamaalaus. ORMAX Kokonaispituus: Kokonaisleveys: Ruodejako: Hyötyleveys: 420 mm 330 mm mm 298 mm Paino: n. 4,2 kg/kpl, 42 kg/m 2 Nippukoko: Lavakoko: 6 kpl 252 kpl Menekki: 9,5 11 kpl/m 2 Min. kattokaltevuus: 1:4 (18,4 ) kevyt aluskate 1:5 (11,3 ) kiinteälle alustalle asennettava aluskermi TAKUU 15 V. Katso tarkemmat takuuehdot internetsivuiltamme tai kysy lisää asiakaspalvelusta. Savitiilenpunainen Tupapunainen Antiikinpunainen Harmaa Tummanharmaa Ruskea Musta Ormax on perinteinen kaksiaaltoinen betonikattotiili, joka antaa katollesi harmonisen ilmeen. Se on niin uudisrakentajien kuin korjaajien suosikki ja siten Suomen eniten myyty kattotiili. Ormax on ollut betonikattotiilien markkinajohtaja Suomessa jo pitkään. Juuremme juontavat aivan kotimaisen betonikattotiiliteollisuuden alkuaikoihin saakka. Pitkä historia alan edelläkävijänä mahdollistaa parhaan asiantuntemuksen ja siten erittäin korkealaatuiset tuotteet. Annammekin Ormax-tiilille 15 vuoden takuun. Ormax on kotimainen Avainlipputuote, joka valmistetaan tehtaallamme Orimattilan Pennalassa. LASKE KATON HINTA-ARVIO Monierin kattolaskurilla se on helppoa. Laskuri löytyy osoitteesta, tervetuloa! Yleisen hintavertailun kattotiilillemme löydät sivulta 60. KATTOPAKETTI KATTAA KAIKEN Katon valinnassa täytyy muistaa kuusi asiaa: kattotiilet, kiinnikkeet, tiivisteet, ilmanvaihto, kattoturva ja sadevesijärjestelmä. Lue lisää MONIER kattopaketista sivulta

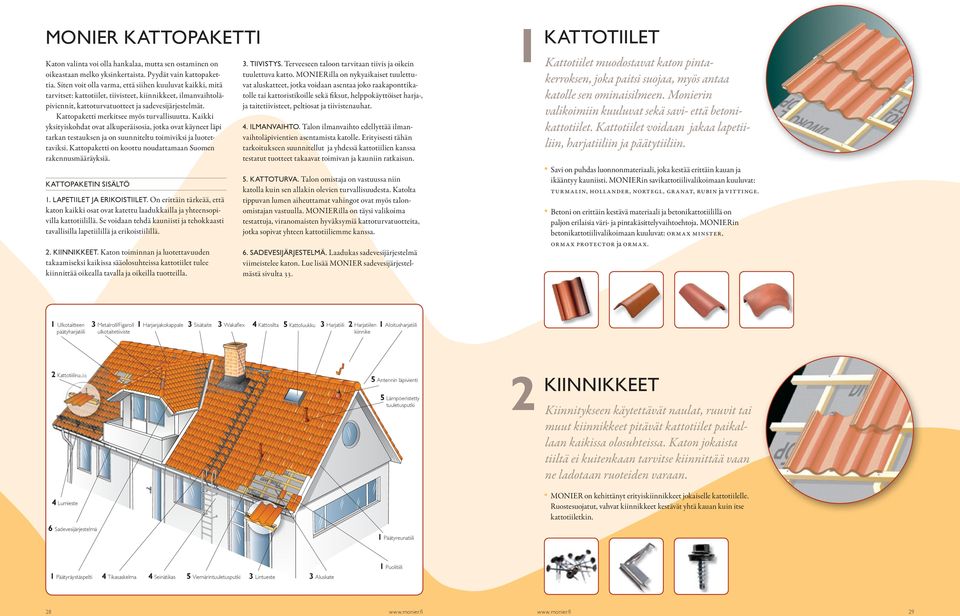

16 MONIER KATTOPAKETTI Katon valinta voi olla hankalaa, mutta sen ostaminen on oikeastaan melko yksinkertaista. Pyydät vain kattopakettia. Siten voit olla varma, että siihen kuuluvat kaikki, mitä tarvitset: kattotiilet, tiivisteet, kiinnikkeet, ilmanvaihtoläpiviennit, kattoturvatuotteet ja sadevesijärjestelmät. Kattopaketti merkitsee myös turvallisuutta. Kaikki yksityiskohdat ovat alkuperäisosia, jotka ovat käyneet läpi tarkan testauksen ja on suunniteltu toimiviksi ja luotettaviksi. Kattopaketti on koottu noudattamaan Suomen rakennusmääräyksiä. 3. TIIVISTYS. Terveeseen taloon tarvitaan tiivis ja oikein tuulettuva katto. MONIERilla on nykyaikaiset tuulettuvat aluskatteet, jotka voidaan asentaa joko raakaponttikatolle tai kattoristikoille sekä fi ksut, helppokäyttöiset harja-, ja taitetiivisteet, peltiosat ja tiivistenauhat ILMANVAIHTO. Talon ilmanvaihto edellyttää ilman- vaihtoläpivientien asentamista katolle. Erityisesti tähän tarkoitukseen suunnitellut ja yhdessä kattotiilien kanssa testatut tuotteet takaavat toimivan ja kauniin ratkaisun. 1. LAPETIILET JA ERIKOISTIILET. On erittäin tärkeää, että katon kaikki osat ovat katettu laadukkailla ja yhteensopivilla kattotiilillä. Se voidaan tehdä kauniisti ja tehokkaasti tavallisilla lapetiilillä ja erikoistiilillä. katolla kuin sen allakin olevien turvallisuudesta. Katolta tippuvan lumen aiheuttamat vahingot ovat myös talonomistajan vastuulla. MONIERilla on täysi valikoima testattuja, viranomaisten hyväksymiä kattoturvatuotteita, jotka sopivat yhteen kattotiiliemme kanssa. 2. KIINNIKKEET. Katon toiminnan ja luotettavuuden takaamiseksi kaikissa sääolosuhteissa kattotiilet tulee kiinnittää oikealla tavalla ja oikeilla tuotteilla. 6. SADEVESIJÄRJESTELMÄ. Laadukas sadevesijärjestelmä viimeistelee katon. Lue lisää MONIER sadevesijärjestelmästä sivulta 33. Kattotiilet muodostavat katon pintakerroksen, joka paitsi suojaa, myös antaa katolle sen ominaisilmeen. Monierin valikoimiin kuuluvat sekä savi- että betonikattotiilet. Kattotiilet voidaan jakaa lapetiiliin, harjatiiliin ja päätytiiliin. Savi on puhdas luonnonmateriaali, joka kestää erittäin kauan ja 5. KATTOTURVA. Talon omistaja on vastuussa niin KATTOPAKETIN SISÄLTÖ KATTOTIILET ikääntyy kauniisti. MONIERin savikattotiilivalikoimaan kuuluvat: Turmalin, Hollander, Nortegl, Granat, Rubin ja Vittinge. Betoni on erittäin kestävä materiaali ja betonikattotiilillä on paljon erilaisia väri- ja pintakäsittelyvaihtoehtoja. MONIERin betonikattotiilivalikoimaan kuuluvat: Ormax Minster, Ormax Protector ja Ormax. 1 Ulkotaitteen 3 Metalroll/Figaroll 1 Harjanjakokappale 3 Sisätaite 3 Wakaflex 4 Kattosilta 5 Kattoluukku 3 Harjatiili 2 Harjatiilen 1 Aloitusharjatiili päätyharjatiili ulkotaitetiiviste kiinnike 2 Kattotiilinaula 5 Antennin läpivienti 5 Lämpöeristetty tuuletusputki 2 KIINNIKKEET Kiinnitykseen käytettävät naulat, ruuvit tai muut kiinnikkeet pitävät kattotiilet paikallaan kaikissa olosuhteissa. Katon jokaista tiiltä ei kuitenkaan tarvitse kiinnittää vaan ne ladotaan ruoteiden varaan. MONIER on kehittänyt erityiskiinnikkeet jokaiselle kattotiilelle. 4 Lumieste Ruostesuojatut, vahvat kiinnikkeet kestävät yhtä kauan kuin itse kattotiiletkin. 6 Sadevesijärjestelmä 1 Päätyreunatiili 1 Puolitiili 1 Päätyräystäspelti 28 4 Tikasaskelma 4 Seinätikas 5 Viemärintuuletusputki 3 Lintueste 3 Aluskate 29

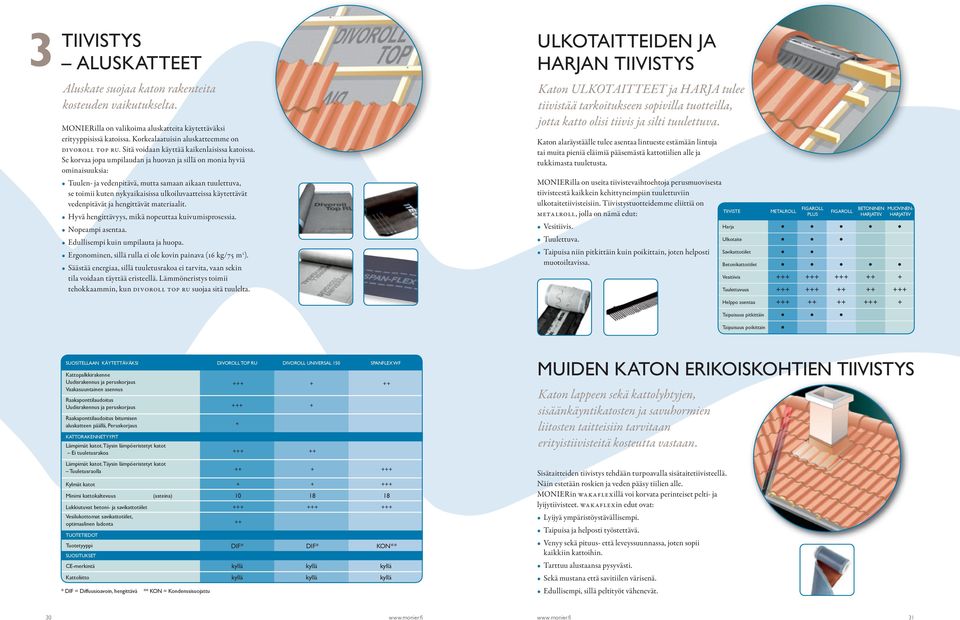

17 3 TIIVISTYS ALUSKATTEET Aluskate suojaa katon rakenteita kosteuden vaikutukselta. MONIERilla on valikoima aluskatteita käytettäväksi erityyppisissä katoissa. Korkealaatuisin aluskatteemme on DIVOROLL TOP RU. Sitä voidaan käyttää kaikenlaisissa katoissa. Se korvaa jopa umpilaudan ja huovan ja sillä on monia hyviä ominaisuuksia: Tuulen- ja vedenpitävä, mutta samaan aikaan tuulettuva, se toimii kuten nykyaikaisissa ulkoiluvaatteissa käytettävät vedenpitävät ja hengittävät materiaalit. Hyvä hengittävyys, mikä nopeuttaa kuivumisprosessia. Nopeampi asentaa. Edullisempi kuin umpilauta ja huopa. Ergonominen, sillä rulla ei ole kovin painava (16 kg/75 m 2 ). Säästää energiaa, sillä tuuletusrakoa ei tarvita, vaan sekin tila voidaan täyttää eristeellä. Lämmöneristys toimii tehokkaammin, kun Divoroll Top RU suojaa sitä tuulelta. ULKOTAITTEIDEN JA HARJAN TIIVISTYS Katon ULKOTAITTEET ja HARJA tulee tiivistää tarkoitukseen sopivilla tuotteilla, jotta katto olisi tiivis ja silti tuulettuva. Katon alaräystäälle tulee asentaa lintueste estämään lintuja tai muita pieniä eläimiä pääsemästä kattotiilien alle ja tukkimasta tuuletusta. MONIERilla on useita tiivistevaihtoehtoja perus muovisesta tiivisteestä kaikkein kehittyneimpiin tuulettuviin ulkotaitetiivisteisiin. Tiivistystuotteidemme eliittiä on METALROLL, jolla on nämä edut: Vesitiivis. Tuulettuva. Taipuisa niin pitkittäin kuin poikittain, joten helposti muotoiltavissa. TIIVISTE METALROLL FIGAROLL PLUS FIGAROLL BETONINEN HARJATIIV. MUOVINEN- HARJATIIV Harja Ulkotaite Savikattotiilet Betonikattotiilet Vesitiivis Tuulettuvuus Helppo asentaa Taipuisuus pitkittäin Taipuisuus poikittain SUOSITELLAAN KÄYTETTÄVÄKSI DIVOROLL TOP RU DIVOROLL UNIVERSAL 150 SPANFLEX WF Kattopalkkirakenne Uudisrakennus ja peruskorjaus Vaakasuuntainen asennus * DIF = Diffuusioavoin, hengittävä ** KON = Kondenssisuojattu Raakaponttilaudoitus Uudisrakennus ja peruskorjaus Raakaponttilaudoitus bitumisen aluskatteen päällä, Peruskorjaus + KATTORAKENNETYYPIT Lämpimät katot. Täysin lämpöeristetyt katot Ei tuuletusrakoa Lämpimät katot. Täysin lämpöeristetyt katot Tuuletusraolla Kylmät katot Minimi kattokaltevuus (asteina) Lukkiutuvat betoni- ja savikattotiilet Vesilukottomat savikattotiilet, optimaalinen ladonta ++ TUOTETIEDOT Tuotetyyppi DIF* DIF* KON** SUOSITUKSET CE-merkintä kyllä kyllä kyllä Kattoliitto kyllä kyllä kyllä MUIDEN KATON ERIKOISKOHTIEN TIIVISTYS Katon lappeen sekä kattolyhtyjen, sisäänkäyntikatosten ja savuhormien liitosten taitteisiin tarvitaan erityistiivisteitä kosteutta vastaan. Sisätaitteiden tiivistys tehdään turpoavalla sisätaitetiivisteellä. Näin estetään roskien ja veden pääsy tiilien alle. MONIERin Wakaflexillä voi korvata perinteiset pelti- ja lyijytiivisteet. Wakaflexin edut ovat: Lyijyä ympäristöystävällisempi. Taipuisa ja helposti työstettävä. Venyy sekä pituus- että leveyssuunnassa, joten sopii kaikkiin kattoihin. Tarttuu alustaansa pysyvästi. Sekä mustana että savitiilen värisenä. Edullisempi, sillä peltityöt vähenevät

18 4 ILMANVAIHTO- 6 LÄPIVIENNIT Ilmanvaihtoläpiviennit ja muut katon läpiviennit läpäisevät koko kattorakenteen. Ne ovat yksi katon riskialtteimmista kohdista, joten niiden tulee olla tiiviit sekä aluskatteessa että tiilikatteessa. MONIER toimittaa erityisiä läpivientitiiliä sekä kylmille, että lämpöeristetyille tuuletusputkille ja viemärintuuletusputkille sekä antennin läpivienneille. Kaikki vaatimukset täyttävät läpivientien osat on suunniteltu MONIERin kattotiilille. SADEVESIJÄRJESTELMÄ Oikein suunniteltu sadevesijärjestelmä on tärkeä osa vesikaton toimivuutta. Sadevesijärjestelmän eri osat on kehitetty yhteensopiviksi mitoituksiltaan ja rakenneratkaisuiltaan. Niiden asentaminen on tehty mahdollisimman helpoksi. Tehdasvalmisteiset kourut ovat tiiviitä, mittatarkkoja ja sileän pintansa ansiosta erittäin helppoja puhdistaa. Tilaa myös sadevesijärjestelmä tiilikattosi toimituksen yhteydessä. Näin varmistut, että saat todella viimeistellyn ja toimivan kattoratkaisun, jonka kaikki osat toimitetaan sinulle yhdellä kertaa sovittuna ajankohtana. Värit: valkoinen, harmaa, punainen, ruskea ja musta. PYÖREÄT RÄYSTÄSKOURUT 5 KATTOTURVA Rakentamismääräyskokoelmassa asetetaan katon turvallisuudelle vaatimuksia, joiden noudattamisesta vastaa talon omistaja. Monierin kattoturvatuotteilla määräykset on helppo huomioida. Määräyksillä suojataan ohikulkijoita ja esimerkiksi katolla työskenteleviä. Suojausmääräyksiin vaikuttaa talon tyyppi ja korkeus. Monierin valikoimaan kuuluu hyväksyttyjä kattoturvatuotteita, jotka vastaavat kaikkien rakennustyyppien vaatimuksia. Monierin lumiesteet ja turvatuotteet estävät lunta ja jäätä putoamasta katolta. Katolla oleskelua turvaavat mm. räystäiden liukuesteet, kattoluukkujen suojakaiteet, kattosillat, tikasaskelmat ja suoja - tut seinätikkaat. Täydellinen valikoima esitellään alkaen sivulta 39. Ratkaisu räätälöidään katon korkeuden, rakenteen ja kattotiilien mukaan. Siksi järjestelmämme ovat joustavia ja helppoja asentaa. Tuotteet täyttävät korroosiovaatimukset ja sulautuvat katon yleisilmeeseen. OSAT: 1. Räystäskouru 2. Kulmakappale 90 ulko 3. Kulmakappale 90 sisä 4. Kulmakappale 45 ulko 5. Kulmakappale 45 sisä 6. Tukkopää oikea ja vasen 7. Kourun kannake suora 8. Kourun kannake vino 9. Syöksytorven lähtökappale 10. Ylämutka 11. Välimutka 12. Suora torvi 13. Ulosheittäjä 14. Syöksytorven kiinnike 32 33

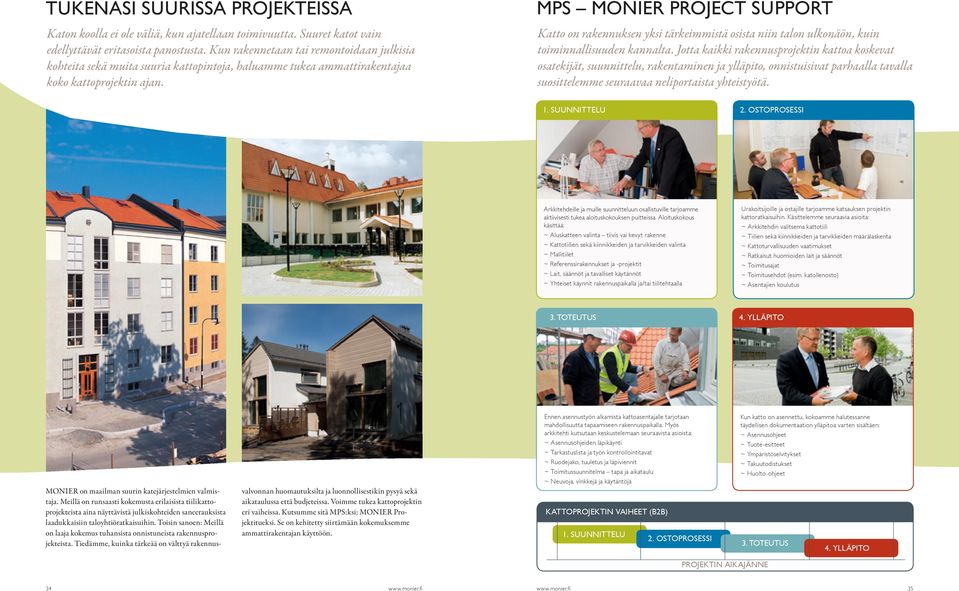

19 TUKENASI SUURISSA PROJEKTEISSA Katon koolla ei ole väliä, kun ajatellaan toimivuutta. Suuret katot vain edellyttävät eritasoista panostusta. Kun rakennetaan tai remontoidaan julkisia kohteita sekä muita suuria kattopintoja, haluamme tukea ammattirakentajaa koko kattoprojektin ajan. MPS MONIER PROJECT SUPPORT Katto on rakennuksen yksi tärkeimmistä osista niin talon ulkonäön, kuin toiminnallisuuden kannalta. Jotta kaikki rakennusprojektin kattoa koskevat osatekijät, suunnittelu, rakentaminen ja ylläpito, onnistuisivat parhaalla tavalla suosittelemme seuraavaa neliportaista yhteistyötä. 1. SUUNNITTELU 2. OSTOPROSESSI Arkkitehdeille ja muille suunnitteluun osallistuville tarjoamme aktiivisesti tukea aloituskokouksen puitteissa. Aloituskokous käsittää: ~ Aluskatteen valinta tiivis vai kevyt rakenne ~ Kattotiilien sekä kiinnikkeiden ja tarvikkeiden valinta ~ Mallitiilet ~ Referenssirakennukset ja -projektit ~ Lait, säännöt ja tavalliset käytännöt ~ Yhteiset käynnit rakennuspaikalla ja/tai tiilitehtaalla Urakoitsijoille ja ostajille tarjoamme katsauksen projektin kattoratkaisuihin. Käsittelemme seuraavia asioita: ~ Arkkitehdin valitsema kattotiili ~ Tiilien sekä kiinnikkeiden ja tarvikkeiden määrälaskenta ~ Kattoturvallisuuden vaatimukset ~ Ratkaisut huomioiden lait ja säännöt ~ Toimitusajat ~ Toimitusehdot (esim. katollenosto) ~ Asentajien koulutus 3. TOTEUTUS 4. YLLÄPITO MONIER on maailman suurin katejärjestelmien valmistaja. Meillä on runsaasti kokemusta erilaisista tiilikattoprojekteista aina näyttävistä julkiskohteiden saneerauksista laadukkaisiin taloyhtiöratkaisuihin. Toisin sanoen: Meillä on laaja kokemus tuhansista onnistuneista rakennusprojekteista. Tiedämme, kuinka tärkeää on välttyä rakennusvalvonnan huomautuksilta ja luonnollisestikin pysyä sekä aikataulussa että budjeteissa. Voimme tukea kattoprojektin eri vaiheissa. Kutsumme sitä MPS:ksi: MONIER Projektitueksi. Se on kehitetty siirtämään kokemuksemme ammattirakentajan käyttöön. Ennen asennustyön alkamista kattoasentajalle tarjotaan mahdollisuutta tapaamiseen rakennuspaikalla. Myös arkkitehti kutsutaan keskustelemaan seuraavista asioista: ~ Asennusohjeiden läpikäynti ~ Tarkastuslista ja työn kontrollointitavat ~ Ruodejako, tuuletus ja läpiviennit ~ Toimitussuunnitelma tapa ja aikataulu ~ Neuvoja, vinkkejä ja käytäntöjä KATTOPROJEKTIN VAIHEET (B2B) 1. SUUNNITTELU 2. OSTOPROSESSI Kun katto on asennettu, kokoamme halutessanne täydellisen dokumentaation ylläpitoa varten sisältäen: ~ Asennusohjeet ~ Tuote-esitteet ~ Ympäristöselvitykset ~ Takuutodistukset ~ Huolto-ohjeet 3. TOTEUTUS 4. YLLÄPITO PROJEKTIN AIKAJÄNNE 34 35

20 KAIKKI, MITÄ TÄYDELLISEEN KATTOON TARVITAAN Seuraavilta sivuilta löydät valikoiman kaikesta, mitä täydelliseen kattoon tarvitaan. Kaikkiin kattotiiliin kuuluu oma valikoimansa juuri sille tiilelle suunniteltuja alkuperäisosia. Löydät ne samassa järjestyksessä kuin esitteen alun esittelyosasta ja jokaisella kattotiilellä on oma aukeamansa. Täältä löydät kaiken kattopakettiisi: lapetiilet, erikoistiilet, kiinnikkeet, tiivisteet, läpiviennit ja kattoturvatuotteet. Sadevesijärjestelmän esittelemme sivulla 33. Ormax Tummanharmaa 36 37
