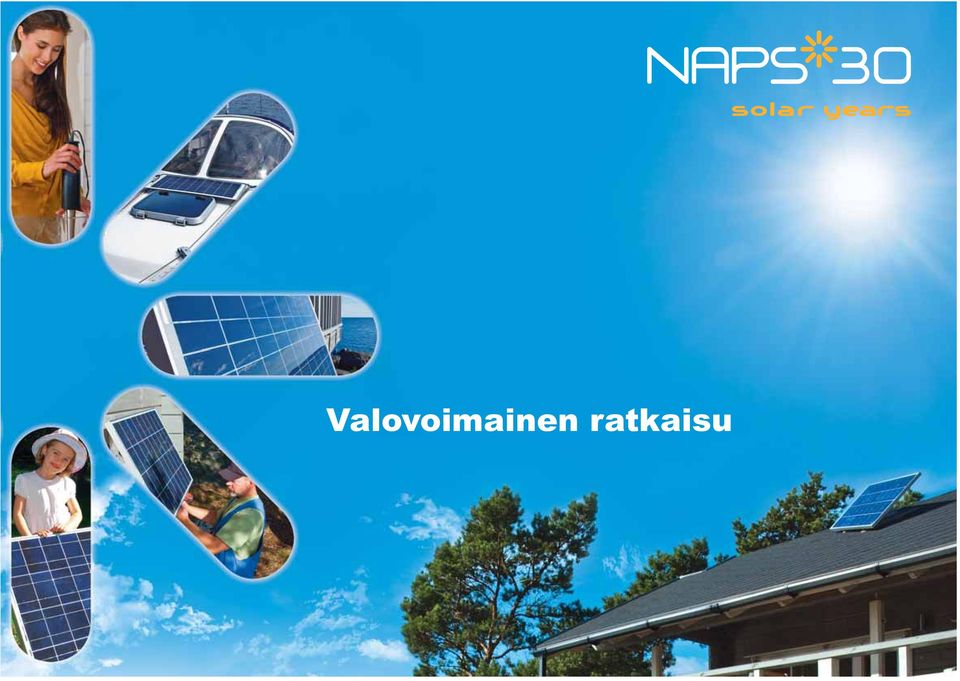

1 Valovoimainen ratkaisu

2 Aurinkosähkön avulla voit muuttaa vapaaajan asuntosi käytettävyyden ja mukavuuden juuri sellaiseksi kuin haluat. Kaikki lukulampusta aina kokonaissähköistykseen on mahdollista. Perustarpeet hoituvat vakiojärjestelmillä, mutta tarvittaessa ratkaisut suunnitellaan täysin tapauskohtaisiksi. Toimiva ja luotettava järjestelmä perustuu laadukkaisiin komponentteihin, mutta ennen kaikkea oikeaan ja osaavaan järjestelmäsuunnitteluun.

3 Valosta voimaa yli 30 vuoden kokemuksella Seuraavilla sivuilla esittelemme sinulle sitä osaamista ja kokemusta, joka on tehnyt meistä ylivertaisen ratkaisutoimittajan niin Suomessa kuin maailmallakin. Jo 30 vuotta, 40 maata ja yli järjestelmää puhukoon puolestaan! Aurinkosähköjärjestelmien vaihtosuuntaajia valmistavan ABB:n tehtaan katolle asennettu 8 kilowatin aurinkosähkövoimala Helsingissä. Teholtaan voimala on yksi suurimmista Pohjoismaissa sähköverkkoon kytketyistä aurinkosähköjärjestelmistä. 66 kilowatin tehoinen järjestelmä Kiilto Oy:n tehtaalla Lempäälässä on Suomen kolmanneksi suurin aurinkosähköjärjestelmä. Vaisalan pääkonttori Helsingissä tuottaa noin 5 prosenttia vuotuisesta energian käytöstään itse tuottamallaan aurinkoenergialla. Yli 700 neliömetriä aurinkopaneeleita verhoaa rakennuksen etelään päin olevaa seinää ja rakennuksen kattoa antaen 0 kilowatin huipputehon. Espoon kaupungin autovarikon järjestelmän 55 kilowatin huipputeholla katetaan 05 sähköauton arvioitu vuotuinen energian tarve. Energiatehokas Porin uusi uimahalli käyttää sähkön tuottamiseen 5 kw huipputehon järjestelmää. 3

4 4

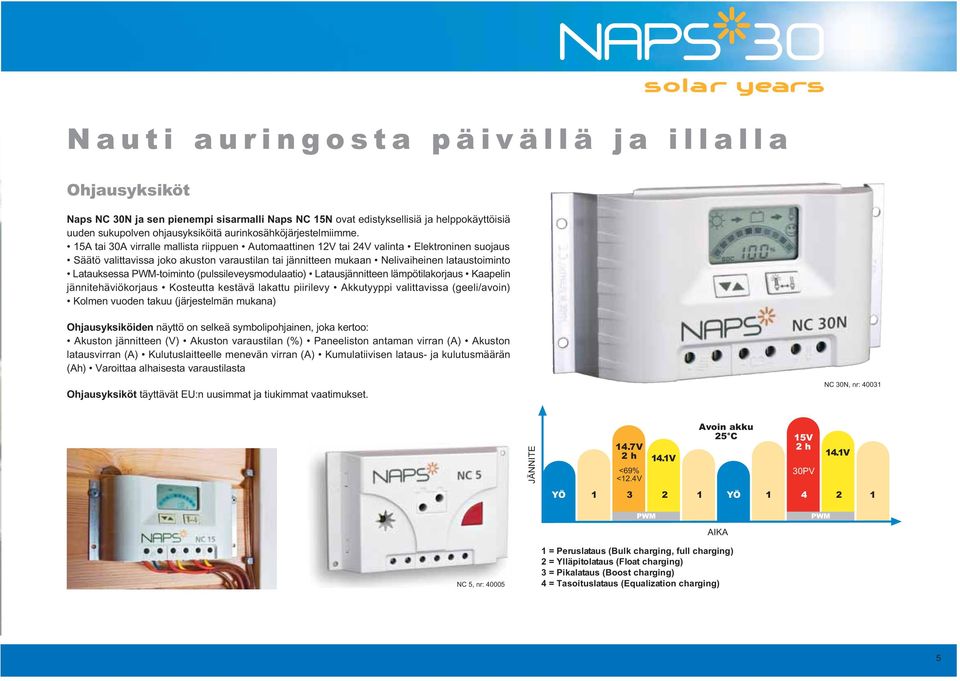

5 Nauti auringosta päivällä ja illalla Ohjausyksiköt Naps NC 30N ja sen pienempi sisarmalli Naps NC 5N ovat edistyksellisiä ja helppokäyttöisiä uuden sukupolven ohjausyksiköitä aurinkosähköjärjestelmiimme. 5A tai 30A virralle mallista riippuen Automaattinen V tai 4V valinta Elektroninen suojaus Säätö valittavissa joko akuston varaustilan tai jännitteen mukaan Nelivaiheinen lataustoiminto Latauksessa PWMtoiminto (pulssileveysmodulaatio) Latausjännitteen lämpötilakorjaus Kaapelin jännitehäviökorjaus Kosteutta kestävä lakattu piirilevy Akkutyyppi valittavissa (geeli/avoin) Kolmen vuoden takuu (järjestelmän mukana) Ohjausyksiköiden näyttö on selkeä symbolipohjainen, joka kertoo: Akuston jännitteen (V) Akuston varaustilan (%) Paneeliston antaman virran (A) Akuston latausvirran (A) Kulutuslaitteelle menevän virran (A) Kumulatiivisen lataus ja kulutusmäärän (Ah) Varoittaa alhaisesta varaustilasta Ohjausyksiköt täyttävät EU:n uusimmat ja tiukimmat vaatimukset. NC 30N, nr: 4003 JÄNNITE 4.7V h <69% <.4V 4.V Avoin akku 5 C 5V h 30PV 4.V YÖ 3 YÖ 4 PWM AIKA PWM NC 5, nr: = Peruslataus (Bulk charging, full charging) = Ylläpitolataus (Float charging) 3 = Pikalataus (Boost charging) 4 = Tasoituslataus (Equalization charging) 5

6 6

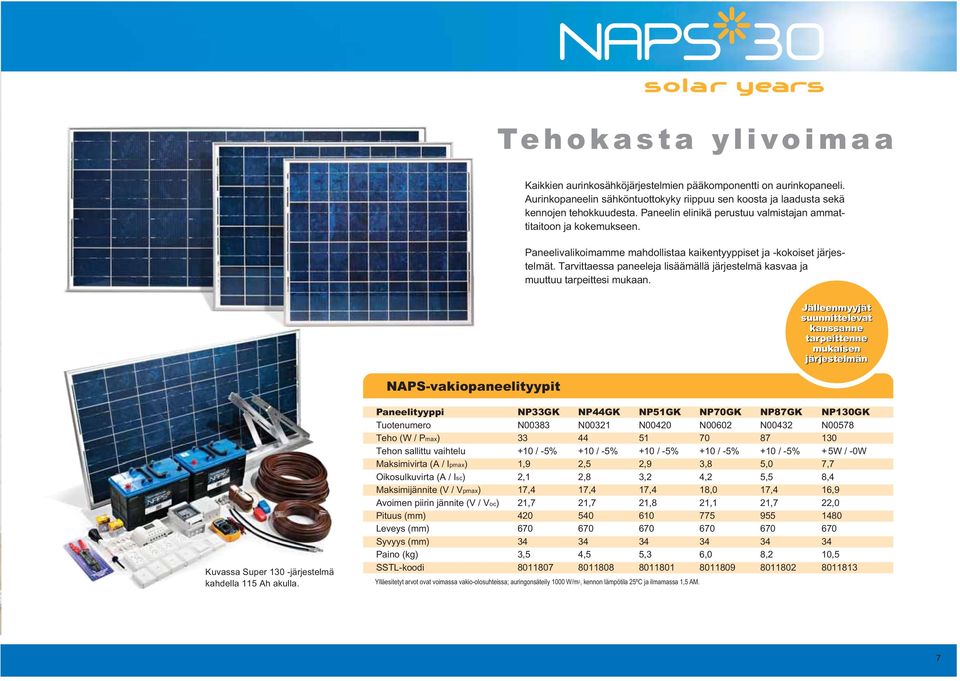

7 Tehokasta ylivoimaa Kaikkien aurinkosähköjärjestelmien pääkomponentti on aurinkopaneeli. Aurinkopaneelin sähköntuottokyky riippuu sen koosta ja laadusta sekä kennojen tehokkuudesta. Paneelin elinikä perustuu valmistajan ammattitaitoon ja kokemukseen. Paneelivalikoimamme mahdollistaa kaikentyyppiset ja kokoiset järjestelmät. Tarvittaessa paneeleja lisäämällä järjestelmä kasvaa ja muuttuu tarpeittesi mukaan. NAPSvakiopaneelityypit Jälleenmyyjät suunnittelevat kanssanne tarpeittenne mukaisen järjestelmän Kuvassa Super 30 järjestelmä kahdella 5 Ah akulla. Paneelityyppi Tuotenumero Teho (W / Pmax) Tehon sallittu vaihtelu Maksimivirta (A / Ipmax) Oikosulkuvirta (A / Isc) Maksimijännite (V / Vpmax) Avoimen piirin jännite (V / Voc) Pituus (mm) Leveys (mm) Syvyys (mm) Paino (kg) SSTLkoodi NP33GK N / 5%,9, 7,4, , NP44GK N / 5%,5,8 7,4, , NP5GK N / 5%,9 3, 7,4, , Ylläesitetyt arvot ovat voimassa vakioolosuhteissa; auringonsäteily 000 W/m, kennon lämpötila 5ºC ja ilmamassa,5 AM. NP70GK N / 5% 3,8 4, 8,0, , NP87GK N / 5% 5,0 5,5 7,4, , 8080 NP30GK N W / 0W 7,7 8,4 6,9, ,

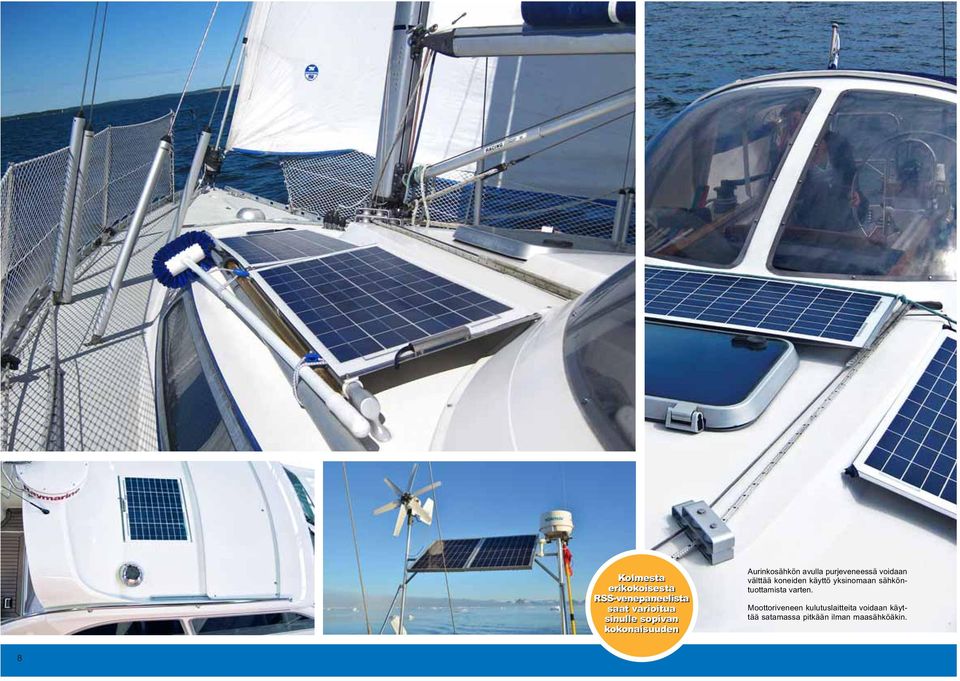

8 Kolmesta erikokoisesta RSSvenepaneelista saat varioitua sinulle sopivan kokonaisuuden Aurinkosähkön avulla purjeveneessä voidaan välttää koneiden käyttö yksinomaan sähköntuottamista varten. Moottoriveneen kulutuslaitteita voidaan käyttää satamassa pitkään ilman maasähköäkin. 8

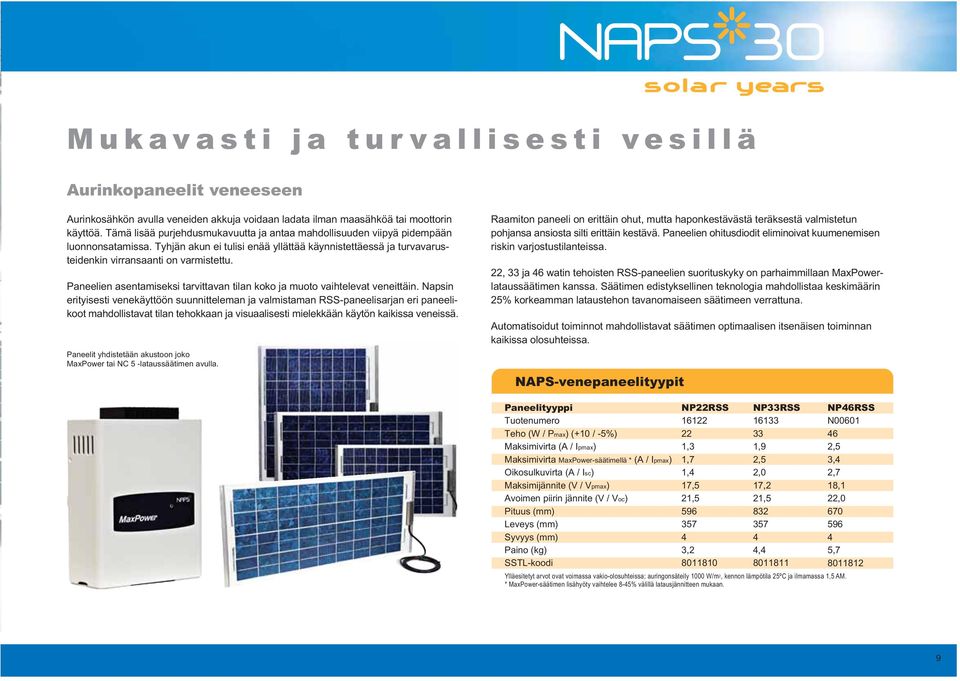

9 Mukavasti ja turvallisesti vesillä Aurinkopaneelit veneeseen Aurinkosähkön avulla veneiden akkuja voidaan ladata ilman maasähköä tai moottorin käyttöä. Tämä lisää purjehdusmukavuutta ja antaa mahdollisuuden viipyä pidempään luonnonsatamissa. Tyhjän akun ei tulisi enää yllättää käynnistettäessä ja turvavarusteidenkin virransaanti on varmistettu. Paneelien asentamiseksi tarvittavan tilan koko ja muoto vaihtelevat veneittäin. Napsin erityisesti venekäyttöön suunnitteleman ja valmistaman RSSpaneelisarjan eri paneelikoot mahdollistavat tilan tehokkaan ja visuaalisesti mielekkään käytön kaikissa veneissä. Paneelit yhdistetään akustoon joko MaxPower tai NC 5 lataussäätimen avulla. Raamiton paneeli on erittäin ohut, mutta haponkestävästä teräksestä valmistetun pohjansa ansiosta silti erittäin kestävä. Paneelien ohitusdiodit eliminoivat kuumenemisen riskin varjostustilanteissa., 33 ja 46 watin tehoisten RSSpaneelien suorituskyky on parhaimmillaan MaxPowerlataussäätimen kanssa. Säätimen edistyksellinen teknologia mahdollistaa keskimäärin 5% korkeamman lataustehon tavanomaiseen säätimeen verrattuna. Automatisoidut toiminnot mahdollistavat säätimen optimaalisen itsenäisen toiminnan kaikissa olosuhteissa. NAPSvenepaneelityypit Paneelityyppi Tuotenumero Teho (W / Pmax) (+0 / 5%) Maksimivirta (A / Ipmax) Maksimivirta MaxPowersäätimellä * (A / Ipmax) Oikosulkuvirta (A / Isc) Maksimijännite (V / Vpmax) Avoimen piirin jännite (V / Voc) Pituus (mm) Leveys (mm) Syvyys (mm) Paino (kg) SSTLkoodi NPRSS 6,3,7,4 7,5, , 8080 NP33RSS ,9,5,0 7,, ,4 808 Ylläesitetyt arvot ovat voimassa vakioolosuhteissa; auringonsäteily 000 W/m, kennon lämpötila 5ºC ja ilmamassa,5 AM. * MaxPowersäätimen lisähyöty vaihtelee 845% välillä latausjännitteen mukaan. NP46RSS N ,5 3,4,7 8,, ,

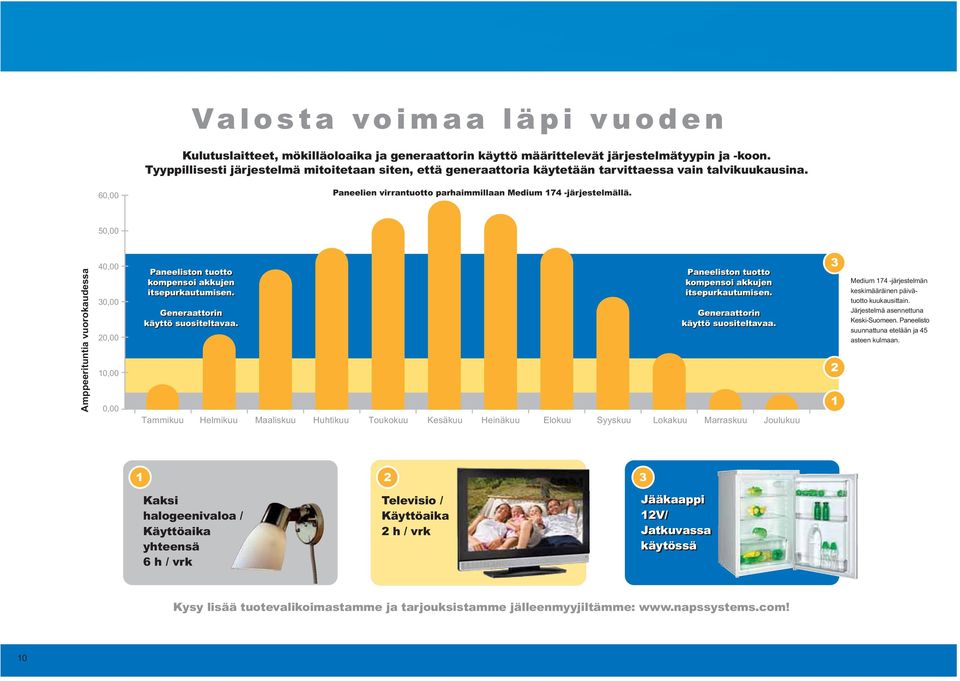

10 Valosta voimaa läpi vuoden Kulutuslaitteet, mökilläoloaika ja generaattorin käyttö määrittelevät järjestelmätyypin ja koon. Tyyppillisesti järjestelmä mitoitetaan siten, että generaattoria käytetään tarvittaessa vain talvikuukausina. 60,00 Paneelien virrantuotto parhaimmillaan Medium 74 järjestelmällä. 50,00 Amppeerituntia vuorokaudessa 40,00 30,00 0,00 0,00 0,00 Paneeliston tuotto Paneeliston tuotto kompensoi akkujen kompensoi akkujen itsepurkautumisen. itsepurkautumisen. Generaattorin Generaattorin käyttö suositeltavaa. käyttö suositeltavaa. Tammikuu Helmikuu Maaliskuu Huhtikuu Toukokuu Kesäkuu Heinäkuu Elokuu Syyskuu Lokakuu Marraskuu Joulukuu 3 Medium 74 järjestelmän keskimääräinen päivätuotto kuukausittain. Järjestelmä asennettuna KeskiSuomeen. Paneelisto suunnattuna etelään ja 45 asteen kulmaan. Kaksi halogeenivaloa / Käyttöaika yhteensä 6 h / vrk Televisio / Käyttöaika h / vrk 3 Jääkaappi V/ Jatkuvassa käytössä Kysy lisää tuotevalikoimastamme ja tarjouksistamme jälleenmyyjiltämme: 0

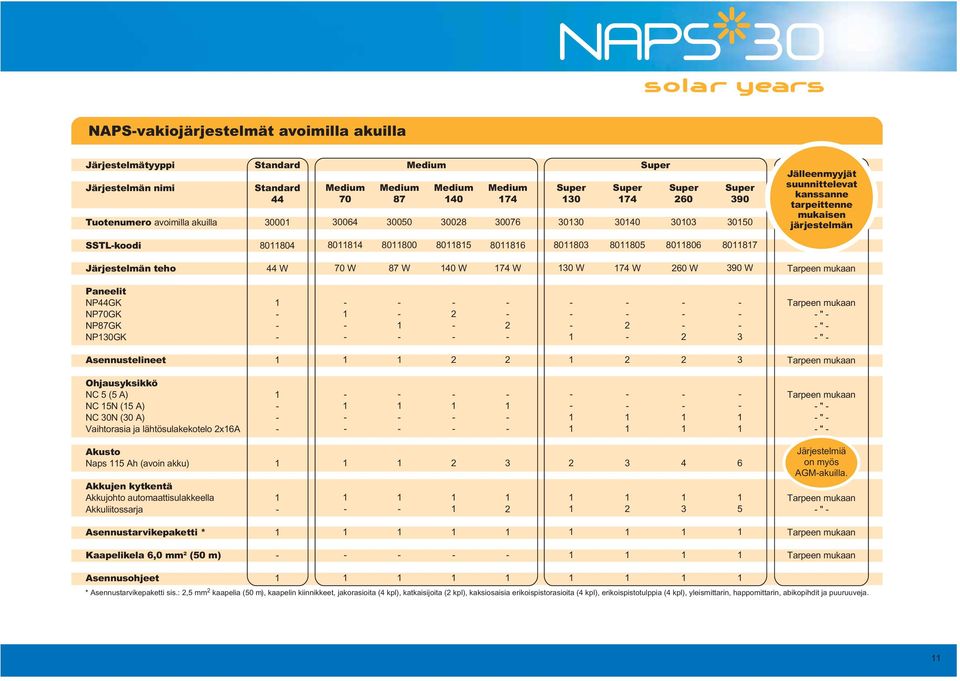

11 NAPSvakiojärjestelmät avoimilla akuilla Järjestelmätyyppi Järjestelmän nimi Tuotenumero avoimilla akuilla Standard Standard Medium Medium Medium Medium Medium Super Super Super Super Super Jälleenmyyjät suunnittelevat kanssanne tarpeittenne mukaisen järjestelmän SSTLkoodi Järjestelmän teho 44 W 70 W 87 W 40 W 74 W 30 W 74 W 60 W 390 W Tarpeen mukaan Paneelit NP44GK NP70GK NP87GK NP30GK 3 Tarpeen mukaan " " " Asennustelineet 3 Tarpeen mukaan Ohjausyksikkö NC 5 (5 A) NC 5N (5 A) NC 30N (30 A) Vaihtorasia ja lähtösulakekotelo x6a Tarpeen mukaan " " " Akusto Naps 5 Ah (avoin akku) Akkujen kytkentä Akkujohto automaattisulakkeella Akkuliitossarja Järjestelmiä on myös AGMakuilla. Tarpeen mukaan " Asennustarvikepaketti * Tarpeen mukaan Kaapelikela 6,0 mm (50 m) Tarpeen mukaan Asennusohjeet * Asennustarvikepaketti sis.:,5 mm kaapelia (50 m), kaapelin kiinnikkeet, jakorasioita (4 kpl), katkaisijoita ( kpl), kaksiosaisia erikoispistorasioita (4 kpl), erikoispistotulppia (4 kpl), yleismittarin, happomittarin, abikopihdit ja puuruuveja.

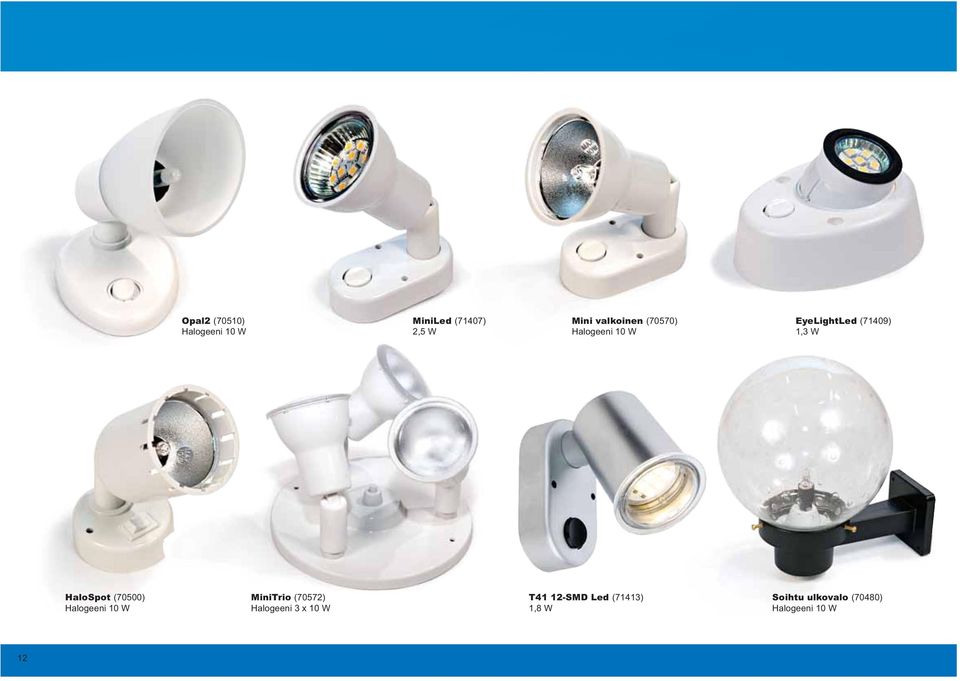

12 Opal (7050) Halogeeni 0 W MiniLed (7407),5 W Mini valkoinen (70570) Halogeeni 0 W EyeLightLed (7409),3 W HaloSpot (70500) Halogeeni 0 W MiniTrio (7057) Halogeeni 3 x 0 W T4 SMD Led (743),8 W Soihtu ulkovalo (70480) Halogeeni 0 W

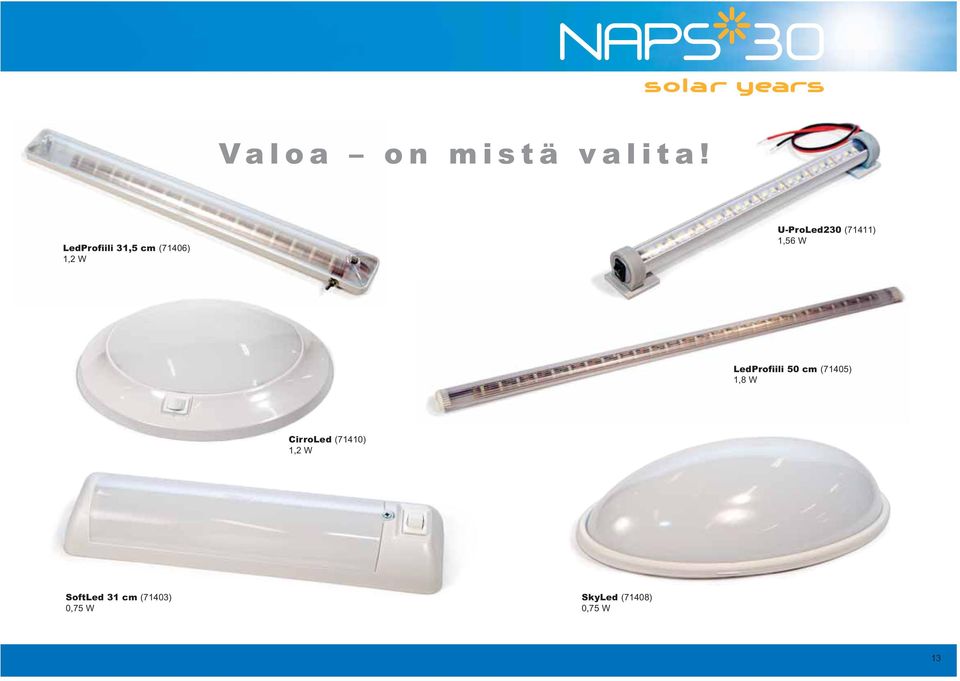

13 Valoa on mistä valita! LedProfiili 3,5 cm (7406), W UProLed30 (74),56 W LedProfiili 50 cm (7405),8 W CirroLed (740), W SoftLed 3 cm (7403) 0,75 W SkyLed (7408) 0,75 W 3

14 Mahdollisuus kodin sähkölaitteiden käyttöön helpottaa mökkielämää Parhaimmillaan riippumaton vaihtosähköjärjestelmä takaa lomasi onnistumisen kaikissa olosuhteissa. Etätyön tekeminen ei ole ainakaan sähköstä kiinni. Generaattorilla täydennetty vaihtosähköjärjestelmä varmistaa käytettävyyden ympäri vuoden. 4

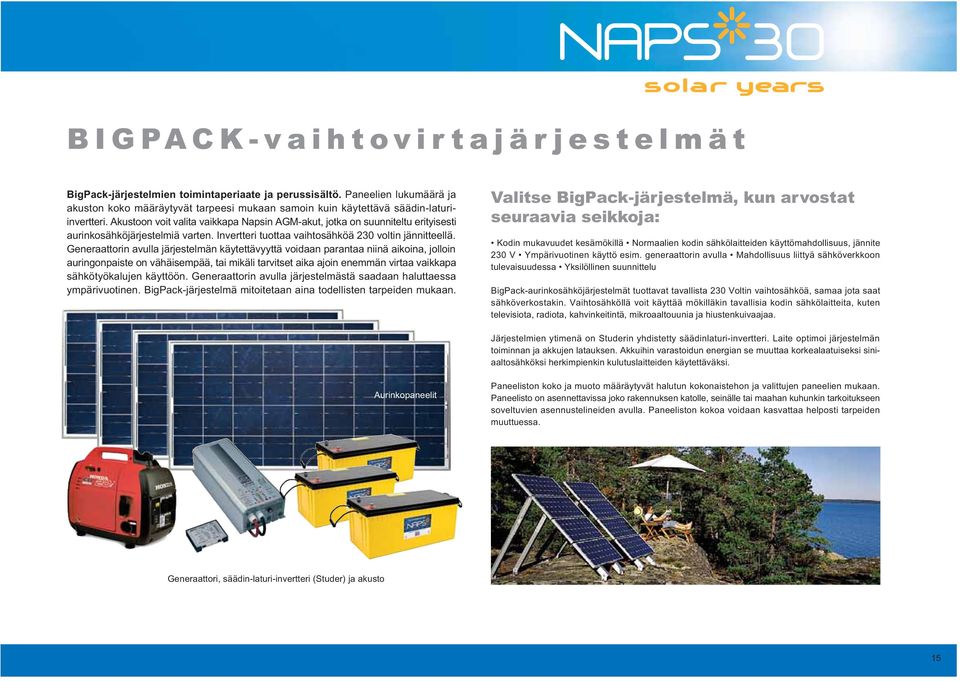

15 BIGPACKvaihtovirtajärjestelmät BigPackjärjestelmien toimintaperiaate ja perussisältö. Paneelien lukumäärä ja akuston koko määräytyvät tarpeesi mukaan samoin kuin käytettävä säädinlaturiinvertteri. Akustoon voit valita vaikkapa Napsin AGMakut, jotka on suunniteltu erityisesti aurinkosähköjärjestelmiä varten. Invertteri tuottaa vaihtosähköä 30 voltin jännitteellä. Generaattorin avulla järjestelmän käytettävyyttä voidaan parantaa niinä aikoina, jolloin auringonpaiste on vähäisempää, tai mikäli tarvitset aika ajoin enemmän virtaa vaikkapa sähkötyökalujen käyttöön. Generaattorin avulla järjestelmästä saadaan haluttaessa ympärivuotinen. BigPackjärjestelmä mitoitetaan aina todellisten tarpeiden mukaan. Valitse BigPackjärjestelmä, kun arvostat seuraavia seikkoja: Kodin mukavuudet kesämökillä Normaalien kodin sähkölaitteiden käyttömahdollisuus, jännite 30 V Ympärivuotinen käyttö esim. generaattorin avulla Mahdollisuus liittyä sähköverkkoon tulevaisuudessa Yksilöllinen suunnittelu BigPackaurinkosähköjärjestelmät tuottavat tavallista 30 Voltin vaihtosähköä, samaa jota saat sähköverkostakin. Vaihtosähköllä voit käyttää mökilläkin tavallisia kodin sähkölaitteita, kuten televisiota, radiota, kahvinkeitintä, mikroaaltouunia ja hiustenkuivaajaa. Järjestelmien ytimenä on Studerin yhdistetty säädinlaturiinvertteri. Laite optimoi järjestelmän toiminnan ja akkujen latauksen. Akkuihin varastoidun energian se muuttaa korkealaatuiseksi siniaaltosähköksi herkimpienkin kulutuslaitteiden käytettäväksi. Aurinkopaneelit Paneeliston koko ja muoto määräytyvät halutun kokonaistehon ja valittujen paneelien mukaan. Paneelisto on asennettavissa joko rakennuksen katolle, seinälle tai maahan kuhunkin tarkoitukseen soveltuvien asennustelineiden avulla. Paneeliston kokoa voidaan kasvattaa helposti tarpeiden muuttuessa. Generaattori, säädinlaturiinvertteri (Studer) ja akusto 5

16 Viikin ympäristötalon lasilasi kaksoisjulkisivu sekä vakiopaneelit katolla tuottavat 58,5 kw tehon! Naps NSR aurinkosähköjärjestelmät Napsin NSR (Naps Solar Roof) tuotepaketit ovat täydellisiä verkkoonkytkettyjä aurinkosähköjärjestelmiä, joihin kuuluu aurinkosähköpaneeliston ja invertterin eli vaihtosuuntaajan lisäksi paneelien asennusjärjestelmä ja muut tarvikkeet. Suuremmat järjestelmät rakennetaan vakiopaketteja yhdistelemällä. Jo hankittua järjestelmää voi laajentaa myös jälkikäteen. Järjestelmä ei tarvitse akustoa, vaan tuottaa vaihtosähköä suoraan rakennuksen sähköverkkoon ja toimii sen rinnalla. Naps NSR järjestelmät soveltuvat kaikentyyppisille kattopinnoille, mukaan lukien tiilikatto sekä erilaiset peltikatot. Pienen järjestelmän voi asentaa jopa päivässä. Kattopinnasta riippuen reikiä ei tarvitse tehdä vesikatteeseen välttämättä ollenkaan. Naps FIT asennusjärjestelmien perhe sisältää ratkaisut myös erilaisiin tasakatto, seinäsekä maaasennuksiin. Kaaviokuva omakotitaloon asennettavasta aurinkosähköjärjestelmästä ja sen osista: Aurinkopaneelisto Paneeliston kytkentäkotelo (sulakkeet ja estodiodit) 3 Tasasähkökytkin 4 Invertteri eli vaihtosuuntaaja 5 Vaihtosähkökytkin 6 Energialaskurit 7 Talon sähköpääkeskus (sulakkeineen) 8 Talon sähköliityntä

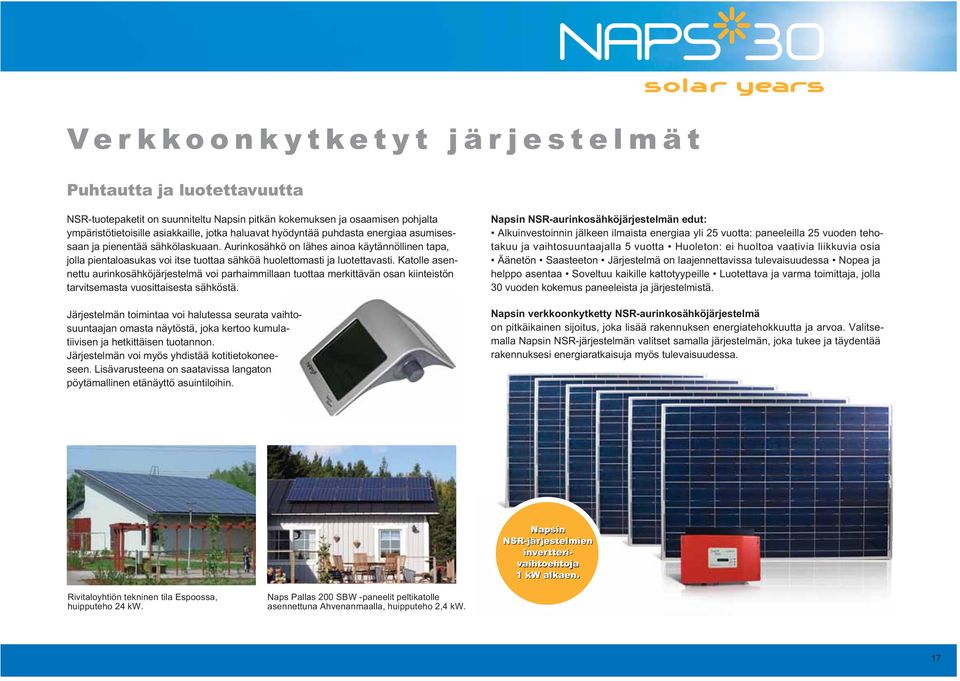

17 Verkkoonkytketyt järjestelmät Puhtautta ja luotettavuutta NSRtuotepaketit on suunniteltu Napsin pitkän kokemuksen ja osaamisen pohjalta ympäristötietoisille asiakkaille, jotka haluavat hyödyntää puhdasta energiaa asumisessaan ja pienentää sähkölaskuaan. Aurinkosähkö on lähes ainoa käytännöllinen tapa, jolla pientaloasukas voi itse tuottaa sähköä huolettomasti ja luotettavasti. Katolle asennettu aurinkosähköjärjestelmä voi parhaimmillaan tuottaa merkittävän osan kiinteistön tarvitsemasta vuosittaisesta sähköstä. Järjestelmän toimintaa voi halutessa seurata vaihtosuuntaajan omasta näytöstä, joka kertoo kumulatiivisen ja hetkittäisen tuotannon. Järjestelmän voi myös yhdistää kotitietokoneeseen. Lisävarusteena on saatavissa langaton pöytämallinen etänäyttö asuintiloihin. Napsin NSRaurinkosähköjärjestelmän edut: Alkuinvestoinnin jälkeen ilmaista energiaa yli 5 vuotta: paneeleilla 5 vuoden tehotakuu ja vaihtosuuntaajalla 5 vuotta Huoleton: ei huoltoa vaativia liikkuvia osia Äänetön Saasteeton Järjestelmä on laajennettavissa tulevaisuudessa Nopea ja helppo asentaa Soveltuu kaikille kattotyypeille Luotettava ja varma toimittaja, jolla 30 vuoden kokemus paneeleista ja järjestelmistä. Napsin verkkoonkytketty NSRaurinkosähköjärjestelmä on pitkäikainen sijoitus, joka lisää rakennuksen energiatehokkuutta ja arvoa. Valitsemalla Napsin NSRjärjestelmän valitset samalla järjestelmän, joka tukee ja täydentää rakennuksesi energiaratkaisuja myös tulevaisuudessa. Napsin NSRjärjestelmien invertterivaihtoehtoja kw alkaen. Rivitaloyhtiön tekninen tila Espoossa, huipputeho 4 kw. Naps Pallas 00 SBW paneelit peltikatolle asennettuna Ahvenanmaalla, huipputeho,4 kw. 7

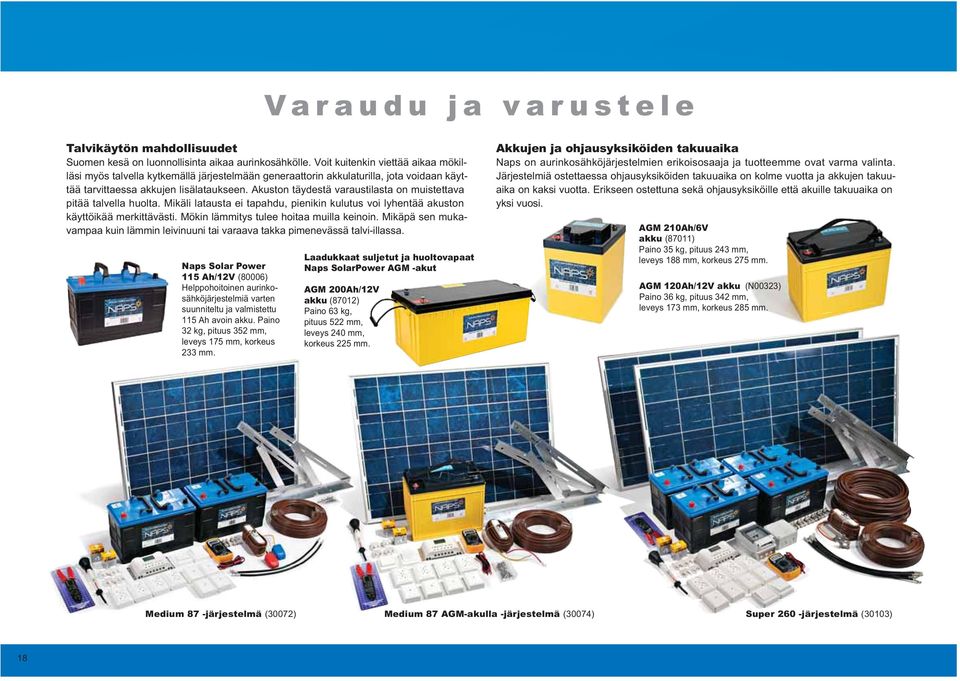

18 Varaudu ja varustele Talvikäytön mahdollisuudet Suomen kesä on luonnollisinta aikaa aurinkosähkölle. Voit kuitenkin viettää aikaa mökilläsi myös talvella kytkemällä järjestelmään generaattorin akkulaturilla, jota voidaan käyttää tarvittaessa akkujen lisälataukseen. Akuston täydestä varaustilasta on muistettava pitää talvella huolta. Mikäli latausta ei tapahdu, pienikin kulutus voi lyhentää akuston käyttöikää merkittävästi. Mökin lämmitys tulee hoitaa muilla keinoin. Mikäpä sen mukavampaa kuin lämmin leivinuuni tai varaava takka pimenevässä talviillassa. Naps Solar Power 5 Ah/V (80006) Helppohoitoinen aurinkosähköjärjestelmiä varten suunniteltu ja valmistettu 5 Ah avoin akku. Paino 3 kg, pituus 35 mm, leveys 75 mm, korkeus 33 mm. Laadukkaat suljetut ja huoltovapaat Naps SolarPower AGM akut AGM 00Ah/V akku (870) Paino 63 kg, pituus 5 mm, leveys 40 mm, korkeus 5 mm. Akkujen ja ohjausyksiköiden takuuaika Naps on aurinkosähköjärjestelmien erikoisosaaja ja tuotteemme ovat varma valinta. Järjestelmiä ostettaessa ohjausyksiköiden takuuaika on kolme vuotta ja akkujen takuuaika on kaksi vuotta. Erikseen ostettuna sekä ohjausyksiköille että akuille takuuaika on yksi vuosi. AGM 0Ah/6V akku (870) Paino 35 kg, pituus 43 mm, leveys 88 mm, korkeus 75 mm. AGM 0Ah/V akku (N0033) Paino 36 kg, pituus 34 mm, leveys 73 mm, korkeus 85 mm. Medium 87 järjestelmä (3007) Medium 87 AGMakulla järjestelmä (30074) Super 60 järjestelmä (3003) 8

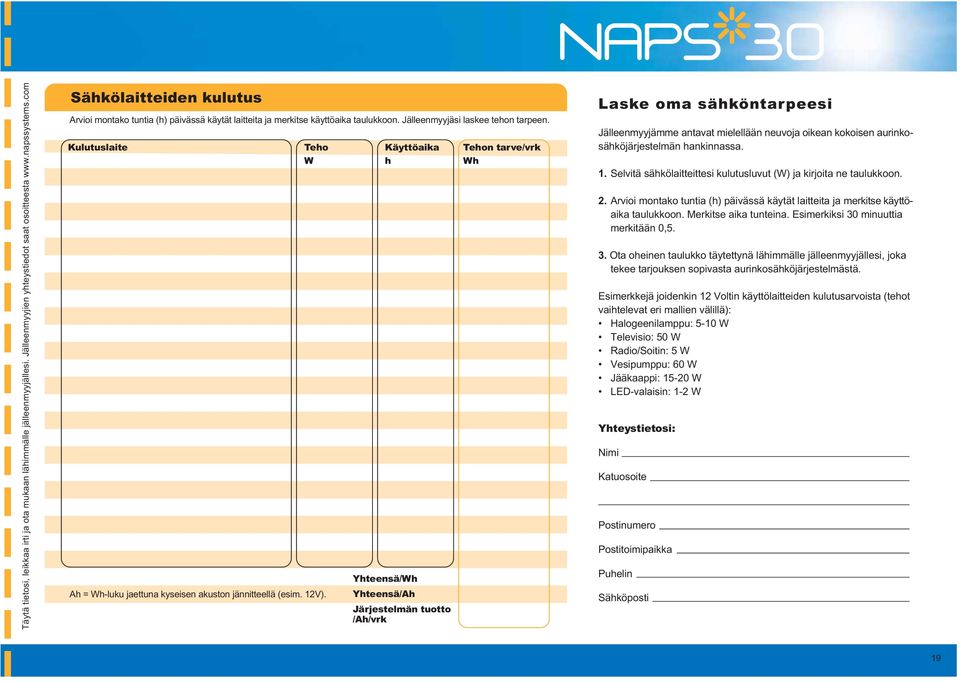

19 Täytä tietosi, leikkaa irti ja ota mukaan lähimmälle jälleenmyyjällesi. Jälleenmyyjien yhteystiedot saat osoitteesta Sähkölaitteiden kulutus Arvioi montako tuntia (h) päivässä käytät laitteita ja merkitse käyttöaika taulukkoon. Jälleenmyyjäsi laskee tehon tarpeen. Kulutuslaite Teho Käyttöaika Tehon tarve/vrk W h Wh Ah = Whluku jaettuna kyseisen akuston jännitteellä (esim. V). Yhteensä/Wh Yhteensä/Ah Järjestelmän tuotto /Ah/vrk Laske oma sähköntarpeesi Jälleenmyyjämme antavat mielellään neuvoja oikean kokoisen aurinkosähköjärjestelmän hankinnassa.. Selvitä sähkölaitteittesi kulutusluvut (W) ja kirjoita ne taulukkoon.. Arvioi montako tuntia (h) päivässä käytät laitteita ja merkitse käyttöaika taulukkoon. Merkitse aika tunteina. Esimerkiksi 30 minuuttia merkitään 0,5. 3. Ota oheinen taulukko täytettynä lähimmälle jälleenmyyjällesi, joka tekee tarjouksen sopivasta aurinkosähköjärjestelmästä. Esimerkkejä joidenkin Voltin käyttölaitteiden kulutusarvoista (tehot vaihtelevat eri mallien välillä): Halogeenilamppu: 50 W Televisio: 50 W Radio/Soitin: 5 W Vesipumppu: 60 W Jääkaappi: 50 W LEDvalaisin: W Yhteystietosi: Nimi Katuosoite Postinumero Postitoimipaikka Puhelin Sähköposti 9

20 Naps Systems Oy Pakkalankuja 7, 050 Vantaa Puh Fax Jälleenmyyjiltämme saat: Oikean ratkaisun Korkeaa laatua Toimintavarmuuden Osaavaa neuvontaa Ylivertaista kokemusta Jälleenmyyjä: Oikeudet muutoksiin pidätetään. 3000_03/
