2 6 Automaation inspiroimaa Korkean luokan automaatiotuotanto edellyttää luotettavia prosesseja, minkä vuoksi tuotesuunnittelumme ovat parantaneet järjestelmällisesti automaattisisa sidontajärjestelmiämme. Nykyinen huippumallimme on Autotool 2000 CPK (sivu 536). Se nopeuttaa sarjatuotantoa, yksilöllistä hallintaa ja kattavaa dokumentointia. Suuret tuotantomäärät kuten johdinsarjavalmistuksessa, ajoneuvoteollisuudessa ja pakkausteollisuudessa voidaan niputtaa nopeammin ja luotettavammin. 6.1 Automaattiset sidontajärjestelmät Johdinsiteiden asennustyökalut Muut asennustyökalut Katkaisutyökalut muovisille johdinsiteille Snapper-letkukiristimille Kutistemuoviletkuille Eristeletkuille ja -holkeille Punotuille suojasukille HCR-merkintäprofiileille

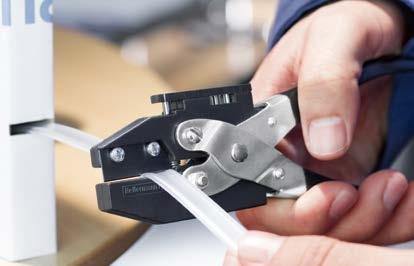

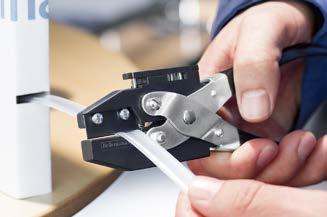

3 6.1 Automaattiset sidontajärjestelmät Automaattinen sidontajärjestelmä maks. 20 mm nipun halkaisijalle Autotool 2000 CPK 536 Autotool 2000 CPK lisätarvikkeet 537 Autotool 2000-johdinsiteet 538 Automaattiset sidontajärjestelmät Kiinnitysankkurit automaattisiin sidontajärjestelmiin 539 Automaattinen sidontajärjestelmä maks. 80 mm nipun halkaisijalle ATS3080 sidontajärjestelmä 540 ATS3080 lisätarvikkeet 541 ATS3080 johdinsiteet Johdinsiteiden asennustyökalut Tuotevalikko johdinsiteille 544, 546 Asennustyökalujen valintataulukko 545, 546 Tekniset tiedot työkalun käyttöohjeet 547 muovisille johdinsiteille MK10-SB 549 MK20, MK MK3SP 550 MK6 555 EVO7, EVO7SP 551 EVO9, EVO9HT, EVO9SP 551 MK7HT 553 MK9 555 MK9HT 556 Paineilma-asennustyökalut muovisille johdinsiteille MK3PNSP2 550 MK7P 554 MK9P 557 MK9PSST 559 Asennustyökalu KR-sarjan johdinsiteille KR6/8 558 Paineilma-asennustyökalu KR-sarjan johdinsiteille KR8PNSE 558 Asennustyökalu MBT-sarjan teräsjohdinsiteille MK9SST 559 KST-STG THT 562 MBT-, MLT- ja AMT-sarjan teräsjohdinsiteille HDT Asennustyökalu MST-sarjan teräsjohdinsiteille MST6 561 MST9 561 Asennustyökalu MLT-sarjan teräsjohdinsiteille MTT4 562

4 6 6.3 Tuotevalikko Katkaisutyökalu muovisille johdinsiteille Katkaisutyökalu muovisille johdinsiteille CUTties Snapper-letkukiristimille Snapper-asennustyökalut ASNP ja MSNP kutistemuoviletkuille Automaattinen kutistustyökalu kutistemuoviletkuille ShrinkPad Kuumailmapuhaltimet E H H eristeletkuille ja -holkeille Laajennustyökalut eristeholkeille NA-sarja 569 VA2.5/5 570 K, S ja SS Katkaisutyökalu punotuille suojasukille Punotut suojasukat HSG0-lämpöleikkuri HCR-merkintäprofiileille Helafix-työkalut HCT1 ja HCT2 573

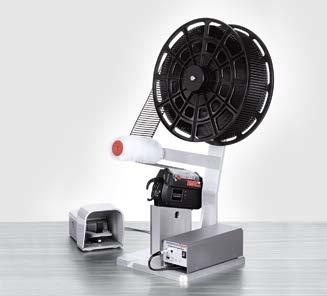

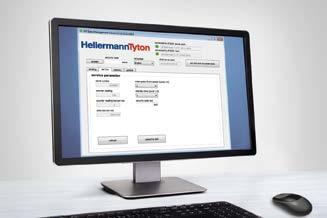

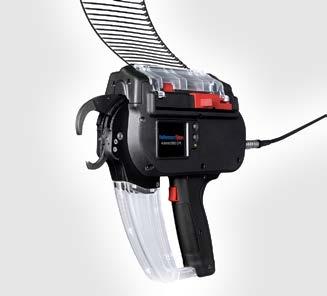

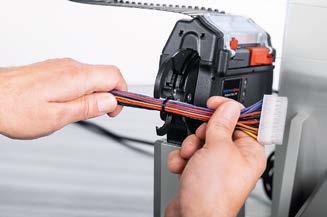

5 6.1 Automaattiset sidontajärjestelmät Automaattinen sidontajärjestelmä maks. 20 mm nipun halkaisijalle Autotool 2000 CPK Luotettavuus, ergonomia ja helppokäyttöisyys tekevät HellermannTytonin Autotool 2000 CPK-automaattisesta sidontajärjestelmästä ideaalisen työkalun sarjavalmistukseen. Järjestelmä nopeuttaa tuotantoa ja säästää kustannuksia. Autotool 2000 CPK käytetään johdinsarja-, elektroniikka- ja pakkausteollisuudessa sekä teollisuuslaitoksissa missä sidontatarpeet ovat suuria. Autotool 2000 CPK-työkalua voidaan käyttää kiinteästi penkkiasennuksessa tai ripustustelineessä. Lisäksi käyttämällä erillistä ohjausyksikköä se voidaan integroida automaattiseen tuotantolinjaan. Automaattinen sähkökäyttöinen sidontajärjestelmä Nopeuttaa merkittävästi sidontaprosessia Sidonta-aika jopa 0,8 s (sidonta, kiristys ja katkaisu) Helppokäyttöinen Luotettava sidonta Maks. nipun halkaisija 20 mm Säädettävä sidontakireys ja elektroninen vikadiagnosointi Johdinsiteet saatavana 50 kpl nauhassa ja 3500 kpl rullassa Autotool 2000 CPK. Autotool 2000 CPK-ohjelmisto. Lisätietoja kotisivuiltamme Autotool 2000 CPK virtalähde. Nimikenumero AT2000 CPK Pidätämme oikeudet muutoksiin. Tehon lähde Sykliaika Paino Sidontakireys (N) Verkkojännite ja virtalähde Säädettävä 0,8 s - 1,4 s 1,8 kg Säädettävä 536

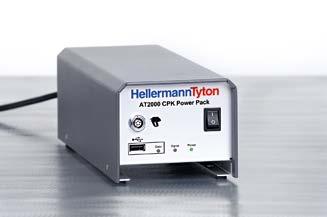

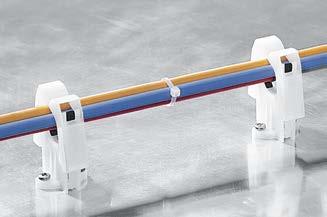

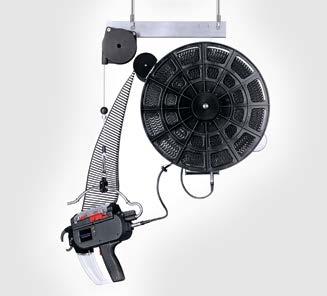

6 Automaattiset sidontajärjestelmät 6.1 Automaattinen sidontajärjestelmä maks. 20 mm nipun halkaisijalle Autotool 2000 CPK-lisätarvikkeet Penkkiasennussarjalla tai ripustustelineellä järjestelmä saadaan asiakkaan käyttövaatimuksia vastaavaksi Virtalähde ( ) - verkkojännite VAC 50/60 Hz; työkalun syöttöjännite 25,2 VDC, maks.150 W Autotool 2000 CPK voidaan integroida osaksi automaattista tuotantolinjaa käyttämällä ohjausyksikköä HH20-korotuspalat helpottavat johdinsarjan sidontaa Autotool 2000 CPK ja penkkiasennussarja. Kuvaus Nimikenumero HH20 HH20-korotuspala Bench mount kit CPK Penkkiasennussarja CPK Overhead suspension CPK Ripustusteline CPK Power pack CPK Virtalähde CPK Power pack CPK with control box Pidätämme oikeudet muutoksiin. Virtalähde CPK ja ohjausyksikkö Autotool 2000 CPK ja ripustusteline. HH20-korotuspala. Tyypillinen käyttökohde johdinsarjavalmistuksessa. 537

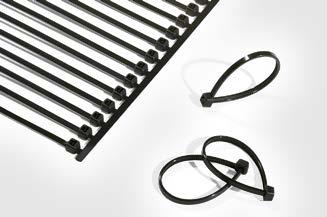

7 6.1 Automaattiset sidontajärjestelmät Automaattinen sidontajärjestelmä maks. 20 mm nipun halkaisijalle Autotool 2000-johdinsiteet Soveltuu johdinsarjavalmistukseen, elektroniikka- ja pakkausteollisuuteen sekä sarjatuotantoon missä sidontatarpeet ovat suuria. Valmistettu korkealaatuisesta kierrätettävästä materiaalista Luotettava sidontamenetelmä Maks. nipun halkaisija 20 mm Värit musta ja luonnonväri Pakkausvaihtoehdot 50 kpl nauhassa ja 3500 kpl rullassa Autotool 2000-johdinsiteet. MATERIAALI Polyamidi 6.6 lämpöstabiloitu (PA66HS) Polyamidi 6.6 lämpö- ja UV-stabiloitu (PA66HSW) Polyamidi 4.6 (PA46) Käyttölämpötila-alue -40 C C (+145 C, 500 h) -40 C C, (+195 C, 500 h) Materiaalin paloluokka UL94 V2 UL94 V2, Rajoitettu palavuus, matala myrkyllisten savukaasujen ja happojen muodostus, matala savunmuodustus T18RA-johdinside Nipun maks. Ø Väri Materiaali Pakkaus Nimikenumero T18RA ,0 80 Luonnon (NA) PA kpl T18RA50 20,0 80 Luonnon (NA) PA66HS kpl T18RA ,0 80 Luonnon (NA) PA66HS kpl T18RA50 20,0 80 Musta (BK) PA66HSW kpl T18RA ,0 80 Musta (BK) PA66HSW kpl Minimitilausmäärä saattaa poiketa pakkauskoosta. Muita värejä ja kokoja kysyttäessä. Ota yhteyttä asiakaspalveluumme! Halogeenivapaa GADSL- ja SVHC-listojen mukaisesti. Huom! Hyväksynnät eivät välttämättä koske kaikkia tämän sivun tuotteita. Lisätietoja hyväksynnöistä osiossa

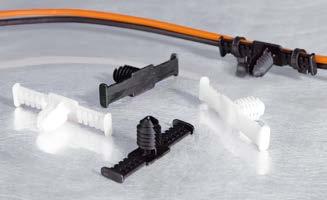

8 Automaattiset sidontajärjestelmät 6.1 Automaattiset sidontajärjestelmät Kiinnitysankkurit automaattisiin sidontajärjestelmiin Nopea ratkaisu kiinnitysankkureiden asennukseen Kiinnitysankkurit on nopea sitoa automaattisella sidontajärjestelmällä Kiinnitysankkuri lukittuu helposti paneeliin painamalla ATSBCFT6LG-kiinnitysankkuri. Piirroskuva Paneelin paksuus Reikä Ø (FH) Väri Materiaali Nimikenumero ATSBCEC35 1,5-4,0 - Musta (BK) PA66HIRHS ATSBCSFT6.5 2,3-3,3 6,3-6,7 Musta (BK) PA66HIRHS ATSBCSFT6.5-MD 2,0-3,0 6,3-6,7 Musta (BK) PA66HIRHS ATSBCEC36 1,5-4,0 - Musta (BK) PA66HIRHS ATSBCEC37 1,5-4,0 - Musta (BK) PA66HIRHS ATSBCFT6LG 0,6-5,1 6,3-7,0 Musta (BK) PA66HIRHS ATSBCEC38 1,5-4,0 - Musta (BK) PA66HSW ATSBCKSFT6,5 0,7-1,3 6,3-6,7 Musta (BK) PA66HIRHS ATSBC2KSFT6,5 1,7-2,3 6,3-6,7 Musta (BK) PA66HIRHS ATSBCOWSFT6,5 2,3-3,3 6,3-6,7 Harmaa (GY) PA ATSBCSFT6,5PT2,3-3,3 2,3-3,3 6,3-6,7 Harmaa (GY) PA

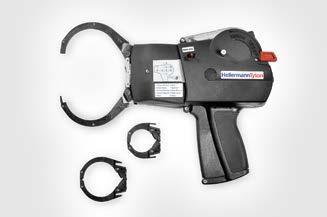

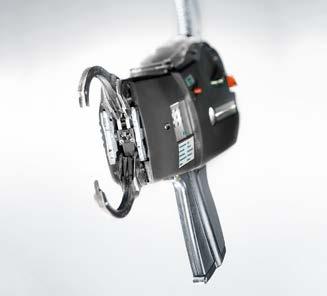

9 6.1 Automaattiset sidontajärjestelmät Automaattinen sidontajärjestelmä maks. 80 mm nipun halkaisijalle ATS3080 ATS3080-automaattinen sidontajärjestelmä soveltuu useisiin eri käyttökohteisiin, nopeuttaa sidontaprosessia ja säästää tuotantokustannuksia. HellermannTyton on kehittänyt innovatiivisen ratkaisun ajoneuvoteollisuuden johdinsarjoille. ATS3080-sidontajärjestelmällä on mahdollista sitoa kiinnitysankkurit valmiiksi johdinsarjaan. Tämä helpottaa ja nopeuttaa johdinsarjan lopullista asennusta tuotantolinjalla. Johdinsarja asennetaan painamalla valmiiksi sidotut kiinnitysankkurit paneeliin porattuihin kiinnitysreikiin. Automaattinen sähkökäyttöinen sidontajärjestelmä Suuri sidontakapasiteetti ja erittäin lyhyt sidonta-aika (0,8 s - 1,3 s per sidonta nipun halkaisijasta riippuen) Järjestelmä käyttää tarkasti vain sen sidontanauhan pituuden joka tarvitaan nipun sidontaan ja säästää siten materiaalia. Hukkapaloja ei synny ja työympäristö pysyy siistinä Saatavana 3 eri kokoista sidontaleukaa maks. nipun halkaisijoille 30 mm, 50 mm ja 80 mm ATS3080 voidaan integroida automatisoituun tuotantolinjaan Sidontanauha toimitetaan 500 m ja lukko-osat 5000 kpl rullissa ATS3080. ATS3080, 3 eri sidontaleukasarjaa eri nipun halkaisijoille. ATS3080:n virtalähde. Nimikenumero ATS Pidätämme oikeudet muutoksiin. Tehon lähde Sykliaika Paino Sidontakireys (N) Verkkojännite ja virtalähde Noin 1,3 s (50 mm sidontaleuoilla) 1,9 kg Portaaton säätö 540

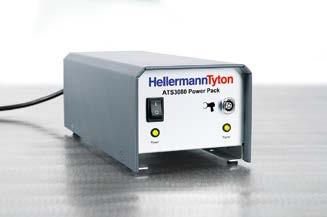

10 Automaattiset sidontajärjestelmät 6.1 Automaattinen sidontajärjestelmä maks. 80 mm nipun halkaisijalle ATS3080-lisätarvikkeet Penkkiasennussarjalla ( ) tai ripustustelineellä ( ) järjestelmä saadaan asiakkaan käyttövaatimuksia vastaavaksi ATS3080 voidaan integroida osaksi automaattista tuotantolinjaa Virtalähde ( ) - verkkojännite 240/150 VAC, 50/60 Hz, työkalun syöttöjännite 48 VDC, maks. 150 W ATS3080 ja penkkiasennussarja. Penkkiasennussarja pöytälevyllä. Pakkauspussien sidontaan. ATS3080 ripustusteline. Kuvaus Nimikenumero Bench mount kit horizontal 3080 ATS3080 penkkiasennussarja Bench mount kit automatic 3080 ATS3080 penkkiasennussarja Bench mount kit 3080 ATS3080 penkkiasennussarja Power pack 3080 ATS3080 virtalähde Overhead suspension 3080 Ripustusteline ATS Pidätämme oikeudet muutoksiin. 541

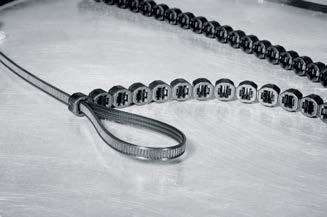

11 6.1 Automaattiset sidontajärjestelmät Automaattinen sidontajärjestelmä maks. 80 mm nipun halkaisijalle ATS3080-sidontanauhat ja lukko-osat Johtosarjojen, kaapeleiden, letkujen, putkien, pussien ja säkkien sidontaan käyttökohteissa, joissa suuret sidontamäärät. Innovatiivinen sidontanauhan ja lukko-osan rakenne Tukeva ja luotettava sidonta Sidontanauhan ulkopuolinen hammastus ei aiheuta vaurioita kaapeleiden tai johtimien vaippaan Sidontanauhan katkaisu ei jätä sidontaan teräviä reunoja Järjestelmä käyttää tarkasti vain sen sidontanauhan pituuden, joka tarvitaan nipun sidontaan ja säästää siten materiaalia. Hukkapaloja ei synny ja työympäristö pysyy siistinä Sidontanauha toimitetaan 500 m ja lukko-osat 5000 kpl rullissa ATS3080-sidontajärjestelmän sidontanauha ja lukko-osat. Polyamidi 6.6 modifioitu, UV- ja lämpöstabiloitu MATERIAALI (PA66HIRHSUV) Polyamidi 6.6 lämpö- ja UV-stabiloitu (PA66HSUV) Käyttölämpötila-alue -40 C C, (+105 C, 5000 h; +145 C, 500 h) -40 C C (+145 C, 500 h) Materiaalin paloluokka UL94 HB UL94 V2 Kiinnitysankkurit sivulla ,0 8,0 5,4 1,2 4,5 ATS3080-lukko-osa ATS3080-sidontanauha Kuvaus Nipun maks. Ø Väri Materiaali Pakkaus Nimikenumero Closures Natural ATS3080 Lukko-osa ATS ,0 225 Luonnon (NA) PA66HSUV kpl Closures Black ATS3080 Lukko-osa ATS ,0 225 Musta (BK) PA66HSUV kpl Strap Natural ATS3080 Sidontanauha ATS ,0 225 Luonnon (NA) PA66HIRHSUV 500 m Strap Black ATS3080 Sidontanauha ATS ,0 225 Musta (BK) PA66HIRHSUV 500 m Minimitilausmäärä saattaa poiketa pakkauskoosta. 542

12 Käsikäyttöiset ja paineilmalla toimivat asennustyökalut, ammattimainen tapa asentaa teräsjohdinsiteet.

13 6.2 Tuotevalikko Käsikäyttöiset johdinsiteiden asennustyökalut MK10-SB. sivu MK20, MK21. sivu 549 2, 3 MK3SP. sivu MK3PNSP2. sivu EVO7 ja EVO7SP. sivu MK7HT. sivu MK7P. sivu MK6. sivu MK9. sivu EVO9/EVO9SP. sivu MK9HT. sivu EVO9HT. sivu MK9P. sivu KR-sarjan johdinsiteiden asennustyökalut KR6/8. sivu KR8PNSE. sivu

14 Tuotevalikko 6.2 Asennustyökalujen valintataulukko Ominaisuudet Asennustyökalu Sivu MK10-SB 549 4,8 mm MK leveys Ei MK10-SB 549 4,8 mm MK MK3PNSP ,8 mm Kyllä leveys MK7P 554 4,8 mm MK9P 557 Vakio johdinside Esisäädettävä johdinsiteen kiristys ja katkaisu Kyllä Pneumaattinen 4,8 mm EVO7/EVO7SP MK3SP MK7HT Ei leveys MK6 555 MK ,8 mm MK9HT 556 EVO9/EVO9SP 551 EVO9HT 551 = 2,5 mm AT2000 CPK 536 Kyllä Sähkökäyttöinen Kyllä leveys = 4,5 mm ATS Kyllä KR8PNSE 558 KR-sarja Pneumaattinen Ei KR6/

15 6.2 Tuotevalikko Teräsjohdinsiteiden asennustyökalut MK9SST. 15 MK9PSST. 16 HDT KST-STG sivu 559 sivu 559 sivu 560 sivu 560 MST6. 19 MST9. 20 MTT4. 21 THT. sivu 561 sivu 561 sivu 562 sivu 562 Asennustyökalujen valintataulukko Ominaisuudet Asennustyökalu Sivu Kyllä Pneumaattinen Kyllä Ei leveys leveys 16,0 mm 16,0 mm MK9PSST MK9SST Teräsjohdinsiteet Esisäädettävä johdinsiteen kiristys ja katkaisu Ei leveys 16,0 mm 12,3 mm HDT16 KST-STG ,0 mm MTT ,9 mm THT 562 MST-sarjan teräsjohdinsiteet leveys 5,9 mm 8,9 mm MST6 MST

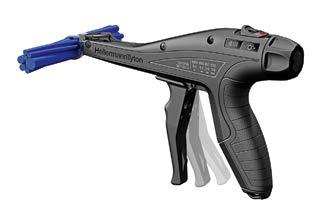

16 Tekniset tiedot 6.2 työkalun käyttöohjeet (esimerkkinä EVO7) 1. Aseta haluttu sidontakireys säätönupista. 2. Aseta johdinside nipun ympäri ja työnnä sidenauhan häntä lukkoosan läpi. Kiristä johdinside käsin niin tiukkaan, että yksi painallus työkalulla riittää lopulliseen sidontakireyteen ja katkaisuun. 3. Aseta sidenauha työkalun kärkiosan sivussa olevasta aukosta. 4. Aseta työkalu johdinsiteen sidenauhaan niin, että työkalun kärki koskettaa lukko-osaa. Kiristäminen voidaan aloittaa. 5. Kun esiasetettu sidontakireys on saavutettu, työkalu katkaisee johdinsiteen siististi jättämättä teräviä reunoja. Työkalun testaus sidontakireyden määrittäminen Markkinoilla on yleisesti saatavilla mittalaitteita asennustyökalun kiristysvoiman testaamiseen. Työkalun testaaminen on vaikea prosessi. Tämän vuoksi on erittäin tärkeätä standardoida testimenetelmä jotta saadaan vertailukelpoiset testitulokset. Testeissä pitää huomioida johdinsiteen koko ja vesipitoisuus. Tästä johtuen lopputulos voi vaihdella, kun testataan monia saman kokoisia johdinsiteitä. Vetolujuuden lopputulokseen vaikuttaa myös työkalun katkaisunopeus, työkalun asento johdinsiteeseen nähden ja työkalun osien kunto. Huom. antamamme arvot ovat ohjearvoja. Käyttöohjeissa annamme yleissäätöarvot jokaiselle johdinsidetyypille. Mikäli vetolujuusarvot pitää dokumentoida tai noudattaa spesifikaatiota suosittelemme, että säätö tapahtuu testilaitteen antamien arvojen mukaisesti. Yleisohjeena voidaan myös käyttää: Puolet johdinsiteen annetusta minimivetolujuudesta käytetään säätöarvona. Silmukan mnimivetolujuus on arvo, jonka johdinside kestää ennen kuin se venyy tai katkeaa. Työkalun säätöarvot lasketaan seuraavasti: Min. silmukan vetolujuus = työkalun säätöarvo 2 Esimerkki: 225 N min. silmukan vetolujuus T50R = N = 2 112,5 N työkalun säätöarvo 547

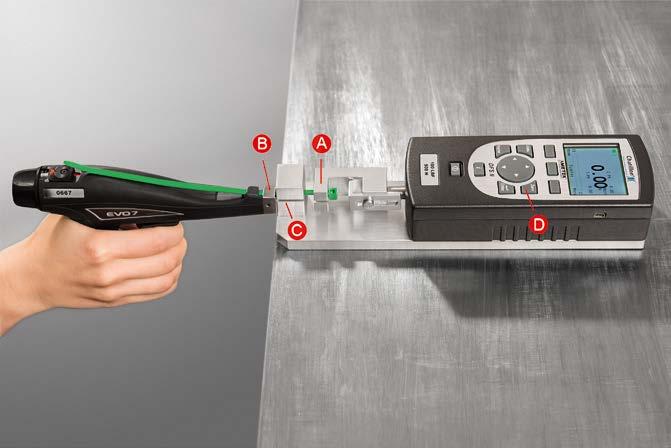

17 6.2 Tekniset tiedot Riippuen käyttökohteesta sidontakireysvoimaa voidaan säätää. Huom! Annetut ohjeet pätevät ainoastaan HellermannTytonjohdinsiteille. Muiden valmistajien johdinsiteille voidaan tarvita eri arvot. Jotta säätöarvoja ei voida manipuloida tai muuttaa, HellermannTyton tarjoaa työkaluille erillisen kiristysmomentin säätönupin suojan. (Nimikenumero työkaluille MK7HT, MK7P, MK9, MK9HT, MK9SST ja MK9P). Tarvittaessa työkalun säätö ja kalibrointi uusitaan myöhemmin. Kiristysvoiman mittaus testilaitteella ja EVO7- työkalulla. Seuraavalla testimenetelmällä voidaan testata käsikäyttöisen johdinsidetyökalun kiristysvoima. 1. Aseta johdinside (kuvassa vihreä) pidikkeeseen (A). 2. Tuo johdinsidetyökalun kärki (B) aivan kiinni testipenkkiin (C). 3. Aseta sidenauha asennustyökaluun ja vedä johdinsiteen lukko-osa kiinni pidikkeen (A) reunaan. 4. Resetoi mittauslukema nollaan (D). 5. Vedä asennustyökalun liipaisinta toistuvasti kunnes johdinside on katkaistu. 6. Mittari näyttää saavutetun kiristysvoiman juuri ennen katkaisua. 548

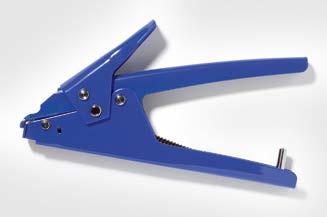

18 Johdinsiteiden asennustyökalut 6.2 muovisille johdinsiteille MK10-SB - maks. johdinsideleveys 9,5 mm Metallinen asennustyökalu Helppo ja yksinkertainen johdinsiteen kiristys ja katkaisu Soveltuu RPE-, PE- ja Robusto-sarjan johdinsiteille Maks. johdinsideleveys 9,5 mm MK10-SB. leveys maks. paksuus maks. Paino Nimikenumero MK10-SB 9,5 2,5 0,33 kg muovisille johdinsiteille MK20 - maks. johdinsideleveys 4,8 mm MK21 - maks. johdinsideleveys 7,6 mm Muovinen ja kevyt asennustyökalu johdinsiteen kiristämiseen ja katkaisuun Asennustyökalu soveltuu käytettäväksi HellermannTyton vakio johdinsiteiden kanssa joiden leveys on maks. 4,8 mm (MK20) ja maks. 7,6 mm (MK21) Johdinsiteen katkaisu tapahtuu kiertämällä asennustyökalua 90 MK20 ja MK21. Asenna. Kiristä. Katkaise kääntämällä työkalua 90. leveys maks. paksuus maks. Paino Snro Nimikenumero MK20 4,8 1,5 0,05 kg MK21 7,6 2,5 0,05 kg

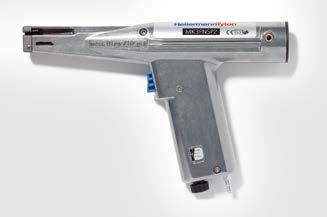

19 6.2 Johdinsiteiden asennustyökalut muovisille johdinsiteille MK3SP - maks. johdinsideleveys 4,8 mm Lujarakenteinen metallikuorinen johdinsiteiden asennustyökalu. Lujarakenteinen metallikuori Luotettava, vähäinen huoltotarve Portaaton sidontakireyden säätö Johdinsiteen katkaisu kun valittu sidontakireys on saavutettu Maks. johdinsideleveys 4,8 mm Varakatkaisuterä ( ) on helppo vaihtaa kuluneen tilalle MK3SP. Kuvaus leveys maks. paksuus maks. Paino Snro Nimikenumero MK3SP MK3SP 4,8 1,5 0,33 kg SP MK3SP replacement blade Varaterä - - 0,01 kg Paineilma-asennustyökalu muovisille johdinsiteille MK3PNSP2 - maks. johdinsideleveys 4,8 mm Paineilmalla toimiva asennustyökalu Kestävä metallikuori Maks. 4,8 mm leveille johdinsiteille Johdinsiteen katkaisu kun valittu sidontakireys on saavutettu Suuri sidontanopeus Luotettava, vähäinen huoltotarve Varakatkaisuterä ( ) on helppo vaihtaa kuluneen tilalle MK3PNSP2. Ilmanpaine Ilmanpaine (min.) Ilmanpaine (maks.) Paineilmaletkun sisä Ø P x K x L ei öljytty / öljytty 3 Bar 6 Bar 4,0 mm n. 225 x 140 x 40 mm Kuvaus leveys maks. paksuus maks. Paino Nimikenumero MK3PNSP2 MK3PNSP2 4,8 1,5 0,56 kg SP MK3PNSP2 air hose 3 meters Paineilmaletku, 3 m - - 0,35 kg SP MK3PNSP2 cutting blade Varaterä - - 0,01 kg Huom! Hyväksynnät eivät välttämättä koske kaikkia tämän sivun tuotteita. Lisätietoja hyväksynnöistä osiossa

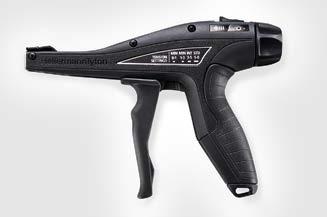

20 Johdinsiteiden asennustyökalut 6.2 muovisille johdinsiteille EVO7 - maks. johdinsideleveys 4,8 mm EVO7-asennustyökalun ergonominen muotoilu on suunniteltu vähentämään käyttäjälle käteen kohdistuvaa rasitusta. Työkalun uusi kiristys/lukitus ja katkaisu-teknologia lisää turvallisuutta ja käyttömukavuutta. Työkalu on saatavana myös lyhyemmällä liipaisimen liikkeellä (EVO7SP). Innovatiivinen TLC-teknologia (kiristys/ lukitus/ katkaisu-teknologia) Ergonominen kädensija tarjoaa turvallisen, miellyttävän ja pitävän otteen Erittäin vähäinen huoltotarve Helppo ja nopea sidontakireyden säätö Pidennetty kapea kärkiosa soveltuu ahtaisiin käyttökohteisiin Kevyt ja kestävä lasikuituvahvistettu muovikuori EVO7 liipaisimen liike 90 mm ja EVO7SP liike 80 mm Varakatkaisuteräsarja ( ) on helppo vaihtaa kuluneen tilalle EVO7. Kuvaus leveys maks. paksuus maks. Paino Snro Nimikenumero EVO7 EVO7 4,8 1,5 0,28 kg EVO7SP EVO7SP 4,8 1,5 0,28 kg BLADEKIT Varaterä muovisille johdinsiteille EVO9 - maks. johdinsideleveys 13,2 mm EVO9-asennustyökalun ergonominen muotoilu on suunniteltu vähentämään käyttäjälle käteen kohdistuvaa rasitusta. Työkalun kiristys/lukitus/katkaisu-teknologia on turvallinen ja käyttäjäystävällinen. Työkalu on saatavana myös lyhyemmällä liipaisimen liikkeellä (EVO9SP). EVO9HT soveltuu käyttökohteisiin, joissa vaaditaan normaalia suurempaa sidontakireyttä. Innovatiivinen TLC-teknologia (kiristys/lukitus/katkaisu-teknologia) Ergonominen kädensija tarjoaa turvallisen, miellyttävän ja pitävän otteen Erittäin vähäinen huoltotarve Helppo ja nopea sidontakireyden säätö Pika-asetuksella sidontakireyttä voidaan säätää 3 asetusarvon välein Kevyt ja kestävä lasikuituvahvistettu muovikuori EVO9 liipaisimen liike 90 mm ja EVO9SP liike 80 mm EVO9. Lisätietoja kotisivuiltamme EVO9-sarja Kuvaus leveys maks. paksuus maks. Paino Snro Nimikenumero EVO9 EVO9 13,0 2,0 0,36 kg EVO9SP EVO9SP 13,0 2,0 0,36 kg EVO9HT EVO9HT 13,0 2,0 0,36 kg Huom! Hyväksynnät eivät välttämättä koske kaikkia tämän sivun tuotteita. Lisätietoja hyväksynnöistä osiossa

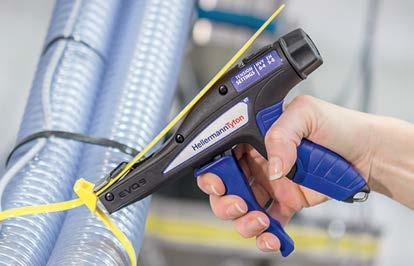

21 6.2 Johdinsiteiden asennustyökalut EVO9 - johdinsiteiden asennustyökalu Maksimaalinen suorituskyky käyttäjäystävällisesti. Uuden sukupolven asennustyökalu pitkälle kehittyneellä teknologialla. HellermannTyton EVO9-johdinsiteiden asennustyökalu on markkinoiden ainutlaatuisin. Työkalu yhdistää täydellisesti käyttäjäystävällisyyden ja toiminnan. EVO-sarjan työkalun toiminnan ydin on innovatiivinen TLC-teknologia (Kiristys/Lukitus/Katkaisu-teknologia). Tämä ominaisuus mullistaa johdinsiteiden asennusprosessin ja niiden katkaisun. Johdinsiteen kiristys ja tasainen katkaisu on erittäin helppoa. Käyttäjän käsiin kohdistuva fyysinen rasitus on merkittävästi pienempi. Innovatiivinen TLC-teknologia lisää tuottavuutta: Vähentää ratkaisevasti rasitusta ja käyttövoiman tarvetta Johdinsiteen tarkka ja sileä katkaisu valitulla sidontakireydellä Käyttäjäystävällinen johdinsiteen asennus Johdinsiteen katkaisu ilman työkalun kimmahdusta vähentää käyttäjän käsiin kohdistuvaa rasitusta Johdinsiteen tarkka ja tasainen katkaisu EVO9-asennustyökalulla on helppoa: Helpolla, kevyellä ja käyttäjäystävällisellä prosessilla johdinsiteen sidontakireyden asetuksesta sen sileään katkaisuun. Innovatiivisen TLC-teknologian ansiosta. Lock 1. Kiristys asennetaan normaalisti nipun ympärille ja kiristetään vetämällä liipaisinta. Haluttu sidontakireys asetetaan työkalun säätönupilla. 2. Lukitus Kun asetettu sidontakireys on saavutettu, innovatiivinen lukitusmekanismi lukitsee johdinsiteen paikoilleen ennen katkaisua. Aikaisemmin johdinsiteen paikallaan pitämiseksi vaadittua puristusvoimaa työkalun liipaisimessa ei enää tarvita. 3. Katkaisu Johdinsiteen katkaisemiseksi on käyttäjän vain vedettävä liipaisinta kevyesti. Työkalu katkaisee johdinsiteen kevyesti ilman siihen kohdistuvaa ja rasitusta aiheuttavaa kimmahdusta. Lisätietoja kotisivuiltamme EVO7 552

22 Johdinsiteiden asennustyökalut 6.2 muovisille johdinsiteille MK7HT - maks. johdinsideleveys 4,8 mm Johdinsiteiden asennustyökalu monille eri teollisuuden aloille. Kestävä ja kevyt lasikuituvahvistettu muovikuori Ergonominen muotoilu Maks. johdinsideleveys 4,8 mm Johdinsiteen katkaisu kun valittu sidontakireys on saavutettu Työkalussa on kolme sidontakireysvaihtoehtoa sekä jokaisessa hienosäätömahdollisuus Varakatkaisuterä ( ) on helppo vaihtaa kuluneen tilalle MK7HT. Kuvaus leveys maks. paksuus maks. Paino Snro Nimikenumero MK7HT MK7HT 4,8 1,5 0,29 kg SP MK7HT replacement blade Varaterä - - 0,01 kg SP lock cap tensioning knob Säätöruuvin suoja - - 0,01 kg

23 6.2 Johdinsiteiden asennustyökalut Paineilma-asennustyökalut muovisille johdinsiteille MK7P - maks. johdinsideleveys 4,8 mm Paineilmatyökalu suurella johdinsiteen kiristys- ja katkaisunopeudella soveltuu sarjatuotantoon. Paineilmalla toimiva asennustyökalu Kestävä ja kevyt lasikuituvahvistettu muovikuori Ergonominen muotoilu Maks. johdinsideleveys 4,8 mm Johdinsiteen katkaisu kun valittu sidontakireys on saavutettu Suuri kiristys- ja katkaisunopeus Säädettävä sidontakireys Sidontakireyden säätöruuvi voidaan varustaa lisäsuojalla ( ) joka estää säätöjen muuttamisen vahingossa Varakatkaisuterä ( ) on helppo vaihtaa kuluneen tilalle MK7P. Helppokäyttöinen sidontakireyden säätöruuvi. Ilmanpaine Ilmanpaine (min.) Ilmanpaine (maks.) Paineilmaletkun sisä Ø P x K x L ei öljytty / öljytty 3 Bar 6 Bar 4,0 mm n. 220 x 170 x 40 mm Kuvaus leveys maks. paksuus maks. Paino Nimikenumero MK7P MK7P 4,8 1,5 0,43 kg SP MK3PNSP2 air hose 3 meters Paineilmaletku, 3 m - - 0,35 kg SP MK7P replacement blade Varaterä - - 0,01 kg SP lock cap tensioning knob Säätöruuvin suoja - - 0,01 kg Huom! Hyväksynnät eivät välttämättä koske kaikkia tämän sivun tuotteita. Lisätietoja hyväksynnöistä osiossa

24 Johdinsiteiden asennustyökalut 6.2 muovisille johdinsiteille MK6 - maks. johdinsideleveys 9,0 mm Lujarakenteinen metallikuori Luotettava, vähäinen huoltotarve Portaaton sidontakireyden säätö Johdinsiteen katkaisu kun valittu sidontakireys on saavutettu Maks. johdinsideleveys 9,0 mm Varakatkaisuterä ( ) on helppo vaihtaa kuluneen tilalle MK6. Kuvaus leveys maks. paksuus maks. Paino Snro Nimikenumero MK6 MK6 9,0 2,0 0,52 kg SP MK6 replacement blade Varaterä - - 0,01 kg muovisille johdinsiteille MK9 - maks. johdinsideleveys 13,5 mm Johdinsiteiden asennustyökalu monille eri teollisuuden aloille. Kestävä ja kevyt lasikuituvahvistettu muovikuori Ergonominen muotoilu Maks. johdinsideleveys 13,5 mm Työkalu katkaisee johdinsiteen kun valittu sidontakireys on saavutettu Työkalussa on kaksi sidontakireysvaihtoehtoa sekä molemmissa hienosäätömahdollisuus Varakatkaisuterä ( ) on helppo vaihtaa kuluneen tilalle MK9. Kuvaus leveys maks. paksuus maks. Paino Snro Nimikenumero MK9 MK9 13,5 2,0 0,39 kg SP MK9 replacement blade Varaterä - - 0,01 kg SP lock cap tensioning knob Säätöruuvin suoja - - 0,01 kg

25 6.2 Johdinsiteiden asennustyökalut muovisille johdinsiteille MK9HT - maks. johdinsideleveys 13,5 mm MK9HT suurella sidontakireysmomentilla soveltuu leveille johdinsiteille käyttökohteisiin, joissa vaaditaan suurta sidontakireyttä. Kestävä ja kevyt lasikuituvahvistettu muovikuori Ergonominen muotoilu Maks. johdinsideleveys 13,5 mm MK9HT:n sidontakireys on suurempi kuin MK9:n Työkalu katkaisee johdinsiteen kun valittu sidontakireys on saavutettu Työkalussa on kaksi sidontakireysvaihtoehtoa sekä molemmissa hienosäätömahdollisuus Varakatkaisuterä ( ) on helppo vaihtaa kuluneen tilalle MK9HT. Kuvaus leveys maks. paksuus maks. Paino Snro Nimikenumero MK9HT MK9HT 13,5 2,0 0,39 kg SP MK9 replacement blade Varaterä - - 0,01 kg SP lock cap tensioning knob Säätöruuvin suoja - - 0,01 kg

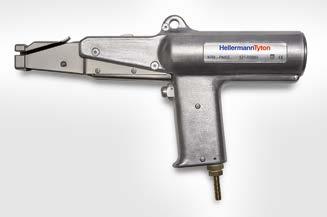

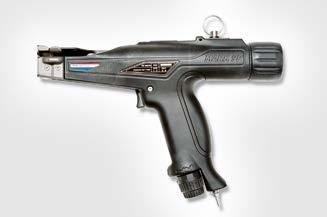

26 Johdinsiteiden asennustyökalut 6.2 Paineilma-asennustyökalut muovisille johdinsiteille MK9P - maks. johdinsideleveys 13,5 mm Paineilmatyökalu suurella johdinsiteen kiristys- ja katkaisunopeudella soveltuu sarjatuotantoon. Paineilmalla toimiva asennustyökalu Kestävä ja kevyt lasikuituvahvistettu muovikuori Ergonominen muotoilu Maks. johdinsideleveys 13,5 mm Johdinsiteen katkaisu kun valittu sidontakireys on saavutettu Suuri kiristys- ja katkaisunopeus Säädettävä sidontakireys Sidontakireyden säätöruuvi voidaan varustaa lisäsuojalla ( ) joka estää säätöjen muuttamisen vahingossa Varakatkaisuterä ( ) on helppo vaihtaa kuluneen tilalle Saatavana yläpuolisella ( ) tai alapuolisella ( ) paineilmaliitännällä MK9P alapuolisella paineilmaliitännällä. MK9P yläpuolisella paineilmaliitännällä. Ilmanpaine Ilmanpaine (min.) Ilmanpaine (maks.) Paineilmaletkun sisä Ø P x K x L ei öljytty / öljytty 3 Bar 6 Bar 4,0 mm n. 280 x 200 x 55 mm Kuvaus leveys maks. paksuus maks. Paino Paineilman liitäntäpiste Nimikenumero MK9P MK9P 13,5 2,5 0,91 kg alhaalla MK9P 13,5 2,5 0,91 kg ylhäällä SP MK3PNSP2 air hose 3 meters Paineilmaletku, 3 m - - 0,35 kg SP lock cap tensioning knob Säätöruuvin suoja - - 0,01 kg SP MK9P replacement blade Varaterä - - 0,01 kg Huom! Hyväksynnät eivät välttämättä koske kaikkia tämän sivun tuotteita. Lisätietoja hyväksynnöistä osiossa

27 6.2 Johdinsiteiden asennustyökalut Asennustyökalu KR-sarjan johdinsiteille KR6/8 KR-sarjan johdinsiteiden kiristykseen, lukitukseen ja katkaisuun. Lujarakenteinen metallikuori Käyttö ainoastaan KR-sarjan johdinsiteille Työkalulla KR-sarjan johdinside kiristetään, lukitaan ja katkaistaan Työkalun etulevyä vaihtamalla soveltuu KR6- ja KR8-sarjan johdinsiteille Varakatkaisuterä ( ) on helppo vaihtaa kuluneen tilalle KR6/8. Kuvaus Johdinsiteille leveys maks. Paino Nimikenumero KR6/8 KR6/8 KR6 ja KR8 8,0 0,52 kg SP KR6/8 replacement blade Varaterä KR6 ja KR8-0,01 kg Paineilma-asennustyökalu KR-sarjan johdinsiteille KR8PNSE KR-sarjan johdinsiteiden kiristykseen, lukitukseen ja katkaisuun. Lujarakenteinen metallikuori Toimii paineilmalla Käyttö ainoastaan KR-sarjan johdinsiteille Työkalulla KR-sarjan johdinside kiristetään, lukitaan ja katkaistaan Työkalun sidontakireyttä voidaan muuttaa ilmanpainetta säätämällä Pidikelenkki vastapainoripustukselle Varakatkaisuterä ( ) on helppo vaihtaa kuluneen tilalle KR8PNSE. Ilmanpaine Ilmanpaine (min.) Ilmanpaine (maks.) Paineilmaletkun sisä Ø P x K x L ei öljytty / öljytty 3 Bar 4 Bar 6,0 mm n. 320 x 210 x 50 mm Kuvaus Johdinsiteille leveys maks. Paino Nimikenumero KR8PNSE KR8PNSE KR8 8,0 1,56 kg SP KR8PNSE replacement blade Varaterä KR8-0,01 kg Huom! Hyväksynnät eivät välttämättä koske kaikkia tämän sivun tuotteita. Lisätietoja hyväksynnöistä osiossa

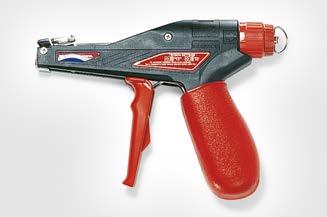

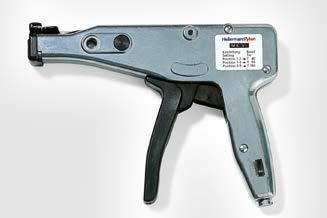

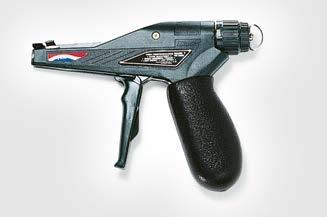

28 Johdinsiteiden asennustyökalut 6.2 Asennustyökalu MBT-sarjan teräsjohdinsiteille MK9SST - maks. johdinsideleveys 16,0 mm Kevyt ja kestävä asennustyökalu MBT-sarjan teräsjohdinsiteille. Kestävä lasikuituvahvistettu muovikuori Ergonominen muotoilu Työkalu katkaisee johdinsiteen kun valittu sidontakireys on saavutettu Työkalussa on kaksi sidontakireysvaihtoehtoa sekä molemmissa hienosäätömahdollisuus Maks. johdinsideleveys 16,0 mm Varakatkaisuterä ( ) on helppo vaihtaa kuluneen tilalle MK9SST. Kuvaus leveys maks. paksuus maks. Paino Snro Nimikenumero MK9SST MK9SST 16,0 0,5 0,60 kg SP MK9SST replacement blade Varaterä, maks. 16,0 mm leveille teräsjohdinsiteille - - 0,01 kg Paineilma-asennustyökalu MBT-sarjan teräsjohdinsiteille MK9PSST - maks. johdinsideleveys 16,0 mm Paineilmalla toimiva asennustyökalu maks. 16,0 mm leveille MBT-sarjan teräsjohdinsiteille. Paineilmalla toimiva asennustyökalu Ergonominen muotoilu Suunniteltu maks.16,0 mm leveille MBT-sarjan teräsjohdinsiteille Johdinsiteen katkaisu kun valittu sidontakireys on saavutettu Säädettävä sidontakiristys Sidontakireyden säätöruuvi voidaan varustaa lisäsuojalla ( ) joka estää säätöjen muuttamisen vahingossa Suuri sidontakiristys ja vähäinen huoltotarve Varakatkaisuterä ( ) on helppo vaihtaa kuluneen tilalle MK9PSST. Ilmanpaine Ilmanpaine (min.) Ilmanpaine (maks.) Paineilmaletkun sisä Ø P x K x L ei öljytty / öljytty 3 Bar 6 Bar 4,0 mm n. 280 x 200 x 55 mm Kuvaus leveys maks. paksuus maks. Paino Nimikenumero MK9PSST MK9PSST 16,0 0,5 0,91 kg SP MK9PSST replacement blade Varaterä - - 0,01 kg SP lock cap tensioning knob Säätöruuvin suoja - - 0,01 kg

29 6.2 Johdinsiteiden asennustyökalut Asennustyökalu MBT-, MLT- ja AMT-sarjan teräsjohdinsiteille HDT16 - maks. johdinsideleveys 16,0 mm HDT-asennustyökalu soveltuu MBT-, MLT- ja AMT-sarjan johdinsiteiden asennukseen. Käännettävän kärkiosan ansiosta soveltuu MBT-, MLT- ja AMT-sarjan teräsjohdinsiteille Työkalun kädensijojen asento on käyttäjän säädettävissä parhaan ergonomisen työskentelyasennon saavuttamiseksi Teräsjohdinsiteen sidontakireys käyttäjän määriteltävissä Teräsjohdinsiteen siisti katkaisu katkaisuvivulla Maks. johdinsideleveys 16,0 mm HDT16. leveys maks. paksuus maks. Paino Snro Nimikenumero HDT16 16,0 0,8 1,00 kg Asennustyökalu MBT-sarjan teräsjohdinsiteille KST-STG200 - maks. johdinsideleveys 12,3 mm KST-STG200 on helppokäyttöinen teräsjohdinsiteiden kiristys- ja katkaisutyökalu. Tukeva metallinen rakenne Teräsjohdinsiteen sidontakireys käyttäjän määriteltävissä Teräsjohdinsiteen katkaisu katkaisuvivulla Maks. johdinsideleveys 12,3 mm KST-STG200. leveys maks. paksuus maks. Paino Nimikenumero KST-STG200 12,3 0,3 0,56 kg

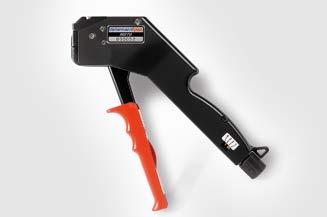

30 Johdinsiteiden asennustyökalut 6.2 Asennustyökalu MST-S-sarjan teräsjohdinsiteille MST6-5,9 mm leveille MST-S-sarjan teräsjohdinsiteille MST6-asennustyökalu on suunniteltu MST-S-sarjan teräsjohdinsiteille. Työkalulla MST-S-sarjan teräsjohdinside kiristetään, lukitaan ja katkaistaan siististi. Lujarakenteinen metallikuori Ergonominen muotoilu Teräsjohdinsiteen sidontakireys käyttäjän määriteltävissä MST-S-teräsjohdinsiteen lukitus ja katkaisu MST6. Kuvaus leveys maks. paksuus maks. Paino Nimikenumero MST6 MST6 5,9 0,3 0,53 kg SP MST6-P29 (Blade) Varaterä - - 0,01 kg SP MST6-P30 (Punch) Varameisti - - 0,01 kg Lisätietoja kotisivuiltamme MST-sarja Asennustyökalu MST-M-sarjan teräsjohdinsiteille MST9-8,9 mm leveille MST-M-sarjan teräsjohdinsiteille MST9-asennustyökalu on suunniteltu MST-M-sarjan teräsjohdinsiteille. Työkalulla MST-M-sarjan teräsjohdinside kiristetään, lukitaan ja katkaistaan siististi. Lujarakenteinen metallikuori Ergonominen muotoilu Teräsjohdinsiteen sidontakireys käyttäjän määriteltävissä MST-M-teräsjohdinsiteen lukitus ja katkaisu MST9. Kuvaus leveys maks. paksuus maks. Paino Nimikenumero MST9 MST9 8,9 0,4 0,54 kg SP MST9-P29 (Blade) Varaterä - - 0,01 kg SP MST9-P30 (Punch) Varameisti - - 0,01 kg

31 6.2 Johdinsiteiden asennustyökalut Asennustyökalu MLT-sarjan teräsjohdinsiteille MTT4 - maks. johdinsideleveys 12,0 mm Asennustyökalu MLT-sarjan teräsjohdinsiteille. Käyttäjäystävälliset kiristys ja katkaisuominaisuudet. Tukeva metallinen rakenne Helppokäyttöinen Johdinsiteen sidontakireys käyttäjän määriteltävissä Teräsjohdinsiteen siisti katkaisu katkaisuvivulla Maks. johdinsideleveys 12,0 mm MTT4. leveys maks. paksuus maks. Paino Nimikenumero MTT4 12,0 0,7 0,78 kg Asennustyökalu MBT-sarjan teräsjohdinsiteille THT - maks. johdinsideleveys 7,9 mm THT-asennustyökalu soveltuu 4,6 mm ja 7,9 mm leveiden MBT-sarjan teräsjohdinsiteiden kiristämiseen. THT-asennustyökalu ei katkaise johdinsidettä vaan rullaa sidenauhan ylimääräisen pituuden siististi. Ergonomisesti muotoiltu kumipäällysteinen kahva Maks. johdinsideleveys 7,9 mm Teräsjohdinside kiristetään työkalulla ja sidenauhan ylimääräinen pituus kierretään siistiksi rullaksi THT-asennustyökalu MBT-sarjan teräsjohdinsiteille. leveys maks. paksuus maks. Paino Snro Nimikenumero THT Tool 7,9 1,0 0,15 kg

32 Tuotevalikko 6.3 Katkaisutyökalu muovisille johdinsiteille Snapper-letkukiristimille CUTties. MSNP, ASNP. ASNP. sivu 564 sivu 565 sivu 565 kutistemuoviletkuille H H E ShrinkPad sivu 568 sivu 568 sivu 567 sivu 566 eristeletkuille ja -holkeille NA-sarja VA 2.5/ K, S ja SS. sivu 569 sivu 570 sivu 571 Katkaisutyökalu punotuille suojasukille HCR-merkintäprofiileille HSG0. 45 HCT1 ja HCT sivu 572 sivu

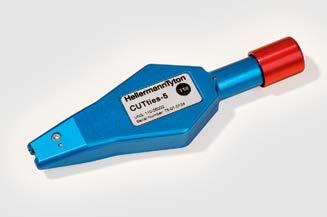

33 6.3 Katkaisutyökalu muovisille johdinsiteille Katkaisutyökalu muovisille johdinsiteille CUTties CUTties on muovisten johdinsiteiden katkaisutyökalu. Suositellaan vaativiin käyttökohteisiin joissa on erittäin tärkeää ettei johtimen vaippa vaurioidu johdinsidettä katkaistaessa. Tyypillisiä käyttökohteita raideliikenne- ja ilmailuteollisuus. Kevyt ja ergonominen alumiinirakenne Työkalua käyttämällä vältetään johtimen eristeen vaurioituminen 3 työkalua 2,3 mm - 4,8 mm johdinsideleveyksille Työkalut eri johdinsideleveyksille on helppo erottaa värikoodatun painikkeen ansiosta CUTties - tarkka työkalu muovisten johdinsiteiden katkaisuun. Aseta työkalu kohtisuorassa asennossa johdinsiteeseen Paina kevyesti johdinta vasten Paina painiketta Vapauta painike ja poista työkalu, johdinside on katkaistu Johdinsiteen leveydelle Väri Paino Nimikenumero CUTties-1 2,3-2,8 Sininen (BU), Keltainen (YE) 0,075 kg CUTties-3 3,3-3,8 Sininen (BU), Vihreä (GN) 0,085 kg CUTties-5 4,0-4,8 Sininen (BU), Punainen (RD) 0,089 kg

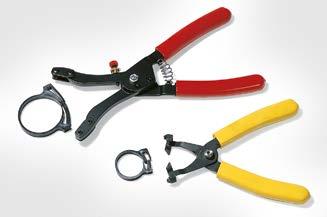

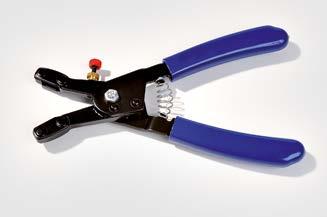

34 Snapper-letkukiristimille 6.3 Snapper - asennustyökalut MSNP1-70 sarjalle SNP1-70 ASNP ja MSNP ASNP24-70, koot Snapper-letkukiristimien asennukseen MSNP-työkalua käytetään yksittäisasennuksissa ja ASNP-työkalua sarjatuotannossa ASNP-työkalussa on kiristyksen säätöruuvi joka estää ylikiristyksen MSNP1-70 ja ASNP Snapper asennustyökalut. Paineilmakäyttöiset työkalut Snapperletkukiristimille tarjoamme kysyttäessä. Ota yhteyttä asiakaspalveluumme. Snapper-letkukiristimet sivulla 180. ASNP Snapper asennustyökalu. Käyttöalue Paino Materiaali Väri Nimikenumero MSNP1-70 SNP-sarja ,18 kg Metalli (MET), Muovi (PL) Keltainen (YE) ASNP2-22 SNP-sarja ,20 kg Metalli (MET), Muovi (PL) Sininen (BU) ASNP24-70 SNP-sarja ,25 kg Metalli (MET), Muovi (PL) Punainen (RD) Pidätämme oikeudet muutoksiin. 565

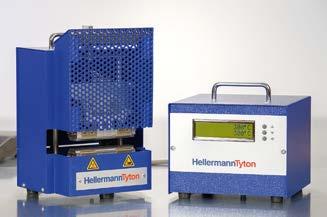

35 6.3 kutistemuoviletkuille Automaattinen kutistustyökalu kutistemuoviletkuille ShrinkPad 110 ShrinkPad 110-kutistustyökalu soveltuu ohutseinämäisten liimattomien ja liimallisten kutistemuoviletkujen nopeaan, luotettavaan ja turvalliseen kutistamiseen. Lämpö siirretään kutisteeseen elastisten lämpötyynyjen välityksellä. Tekniikka vähentää hukkalämpöä, lisää energiatehokkuutta ja paloturvallisuutta sekä nopeuttaa kutistusprosessia. ShrinkPad 110 toimii sähköllä ja paineilmalla. Työkaluun soveltuvan kutistemuoviletkun maks. halkaisija 10 mm ja maks. pituus 110 mm. Kutistus tapahtuu elastisten lämpötyynyjen suoralla kosketuksella kutisteeseen Lyhyt kutistusaika Voidaan integroida automatisoituun tuotantolinjaan Vähäinen huoltotarve ja pitkä käyttöaika Parantaa huomattavasti työturvallisuutta Pienet lämpöhäviöt Lämpötilakontrolloitu lämmönlähde ShrinkPad säätöyksikkö, kutistusyksikkö, verkkovirtajohto, jalkapainike. ShrinkPad nopea ja luotettava lämpökutistus. Lämpötyynysarja. Lisätietoja kotisivuiltamme ShrinkPad 110 Tehon lähde 230V AC / 50 Hz Ilmanpaine ei öljytty / öljytty Ilmanpaine (maks.) 6 Bar Paineilmaletkun sisä Ø 6,0 mm Paino 12,5 kg Käyttölämpötila-alue +100 C C Sykliaika 0,5-10 s. Käyttötapa jalkakytkin Säätöyksikkö n. 205 x 210 x 160 mm, P x K x L kutistusyksikkö n. 140 x 130 x 220 mm, lämpötyynyt n. 110 x 7 x 20 mm Kutistemuoviletkun maks. mitat Kuvaus Pakkaus Nimikenumero ShrinkPad 110 Kutistustyökalu ShrinkPad kpl Pad for ShrinkPad 110 Lämpötyynysarja ShrinkPad 110-kutistustyökaluun (varaosa) 2 kpl Pidätämme oikeudet muutoksiin. 566

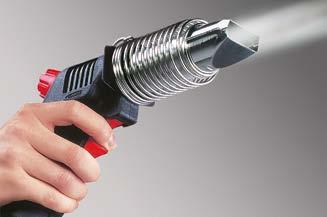

36 kutistemuoviletkuille 6.3 Kuumailmapuhaltimet E4500 Kaasulla toimiva kuumailmapuhallin E4500 on helppokäyttöinen ja toimii ilman verkkovirtaa kaikissa asennoissa. Mahdollistaa tarkan työnteon myös ahtaissa käyttökohteissa. Kuumailmapuhallin soveltuu kutistemuoviletkujen ja -muotokappaleiden kutistamiseen, muovi- ja kupariputkien työstämiseen, kaapelikorjaukseen, sulattamiseen ja maalin poistamiseen. Kuumailmapuhallinpakkaus ( ) sisältää E4500-kaasuilmapuhaltimen ja sarjan lisätarvikkeita: suojaspiraalin, Z2- ja Z3-suuttimet ja P445-kaasupatruunan. Kaasulla toimiva kuumailmapuhallin Mahdollistaa tarkan työnteon myös ahtaissa käyttökohteissa Työkalun paino 760 g Kaasupatruuna P445, 110 ml/60 g Kaasupatruunan käyttöaika noin 1,5 h 3-komponenttinen kaasuseos mahdollistaa käytön alhaisissa lämpötiloissa, jopa -8 C Piezo-sytytys Säädettävä lämpötila-alue +400 C C E kaasulla toimiva kuumailmapuhallin. E4500-kuumailmapuhallin suojaspiraalilla sekä lisätarvikkeilla. P445-kaasupatruuna. Kuvaus Snro Nimikenumero E4500 Kaasulla toimiva E4500-kuumailmapuhallin, suojaspiraali, P445-kaasupatruuna, Z2-kourusuutin ja Z3-suora suutin P445 P445-kaasupatruuna (Butaani, Propaani, Propeeni) Pidätämme oikeudet muutoksiin. 567

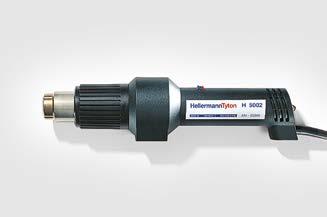

37 6.3 kutistemuoviletkuille Kuumailmapuhaltimet H5002 Kuumailmapuhallin kutistemuoviletkujen ja -muotokappaleiden nopeaan ja tehokkaaseen kutistamiseen. Säädettävä lämpötila-alue +100 C C Myös kiinteä +50 C lämpötila-asetus Ilmavirran asetus 300 l / min tai 500 l / min Lisävarusteet: leveä suutin (Z4) ja kourusuutin (Z3) H kevyt ja tehokas kuumailmapuhallin. TUOTE- TUNNUS Kuvaus Ilmavirta l/min Kiinteä lämpötila Teho H5002 Kuumailmapuhallin l/min +100 C C 50 C W Pidätämme oikeudet muutoksiin. Paino 0,9 kg Kuumailmapuhallin H5004 Kuumailmapuhallin kutistemuoviletkujen ja -muotokappaleiden nopeaan ja tehokkaaseen kutistamiseen. Elektroninen lämpötilan säätöalue +50 C C LED-näyttö lämpötilan tarkkaan säätämiseen Lisävarusteet: leveä suutin (Z4) ja kourusuutin (Z3) H kuumailmapuhallin ammattikäyttöön. Käyttölämpötilaalue Käyttöjännite 230 V AC ~ / V Nimikenumero TUOTE- Ilmavirta Käyttölämpötilaalue Kiinteä Käyttö- Nimike- TUNNUS Kuvaus l/min lämpötila Teho jännite Paino numero H5004 Kuumailmapuhallin l/min +50 C C 50 C W V, 50Hz 1,13 kg Pidätämme oikeudet muutoksiin. 568

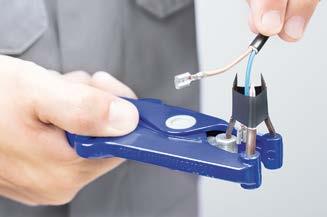

38 eristeletkuille ja -holkeille 6.3 Laajennustyökalut eristeholkeille NA-sarja Laajennustyökalu helpottaa eristeholkkien ja pujotettavien johdinmerkkien asennusta. Pujota eristeholkki laajennuskärkien yli, levitä kärjet puristamalla työkalun kahvoja ja pujota holkki kaapelin päälle Sarjatuotannossa suosittelemme käytettäväksi Hellerineliukastinainetta NA-sarjan laajennustyökalu. NA0/1-laajennuskärki NA1K/3-laajennuskärki NA4/5-laajennuskärki NA8/10-laajennuskärki Laajennustyökalun suurin asennushalkaisija Kuvaus Nipun min. Ø Nipun maks. Ø Ø D maks. Holkin maks. pituus Nimikenumero NA/01 NA0/1 1,3 1,8 10, NA1K/3 NA1K/3 2,5 5,0 11, NA4/5 NA4/5 7,5 10,0 15, NA8/10 NA8/10 12,0 17,0 25, NA/01 PRONG Laajennuskärkisarja NA0/1 1,3 1, NA1K/3 PRONG Laajennuskärkisarja NA1K/3 2,5 5, NA4/5 PRONG Laajennuskärkisarja NA/4/5 7,5 10, NA8/10 PRONG Laajennuskärkisarja NA8/10 12,0 17,

39 6.3 eristeletkuille ja -holkeille Laajennustyökalut eristeholkeille VA2.5/5 Laajennustyökalu helpottaa eristeholkkien ja pujotettavien johdinmerkkien asennusta. Laajennustyökalu muovi- ja kumieristeholkkien asennukseen Kestää suuria kuormituksia Työkalu toimitetaan 2,5/5 laajennuskärkisarjalla ( ) Muut laajennuskärkisarjat tilattavissa erillisesti VA2,5/5-laajennustyökalu. 2,5/5-laajennuskärki 8-laajennuskärki 18-laajennuskärki Laajennustyökalun suurin asennushalkaisija Kuvaus Nipun min. Ø Nipun maks. Ø Ø D maks. Nimikenumero VA2.5/5 VA-2,5/5-työkalu 2,5 5,0 26, VA-2.5/5 PRONG VA-2,5 laajennuskärkisarja 2,5/5 2,5 5,0 26, VA2.5/5 PRONG 8 VA-2,5 laajennuskärkisarja 8 8,0 10,0 28, VA2.5/5 PRONG 18 VA-2,5 laajennuskärkisarja 18 18,0 20,0 30,

40 eristeletkuille ja -holkeille 6.3 Laajennustyökalut eristeholkeille K, S ja SS Laajennustyökalu helpottaa eristeholkkien ja pujotettavien johdinmerkkien asennusta. 3 asennustyökalua eri nipun halkaisijoille Kätevä D KIT-pakkaus sisältää työkalun ja valikoiman laajennuskärkiä jotka kattavat halkaisijat 1,2 mm - 11,5 mm D KIT-pakkaus sisältää pienen pullon Hellerine-liukastinainetta jota suosittelemme käytettävävksi sarjatuotannossa Nopea ja luotettava asennus laajennustyökalulla. Laajennustyökalun suurin asennushalkaisija Nipun min. Ø Nipun maks. Ø Ø D maks. Holkin maks. pituus Nimikenumero SS TOOL 1,2 2,0 15, D KIT 1,2 11,5 17, S TOOL 2,5 4,0 15, K TOOL 5,0 10,0 17,

41 6.3 Katkaisutyökalu punotuille suojasukille Lämpöleikkuri HSG0 Soveltuu punottujen suojasukkien siistiin ja nopeaan katkaisuun. Kestävä ja pienikokoinen Lämpenee nopeasti liipasinta painettaessa ja leikkausvalmis sekunneissa Katkaisee mm. punotun suojasukan siististi sulattamalla ja estäen säikeiden purkautumisen Sähkökäyttöinen, nimellisjännite 230 V AC HSG0 - työkalun käyttö estää punotun suojasukan säikeiden purkaantumisen. Kuvaus Paino Väri Nimikenumero HSG0 Lämpöleikkuri 1,15 kg Sininen (BU) HSG0BLADE Varaterä 0,027 kg Metalli (ML) Pidätämme oikeudet muutoksiin. 572

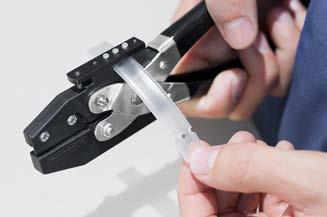

42 HCR-merkintäprofiileille 6.3 Helafix-työkalut HCT1-työkalu HCR09-merkintäprofiilille HCT2-työkalu HCR12-merkintäprofiilille HCT1- ja HCT2-työkalulla leikataan ja tehdään kiinnitysreiät HCR-sarjan merkintäprofiiliin. HCT1-työkalu on suunniteltu HCR09-merkintäprofiilille ja HCT2-työkalu HCR12-merkintäprofiilille. HCR6-, HCR18- ja HCR24-merkintäprofiilit voidaan rei ittää molemmilla työkaluilla. HCR-merkintäprofiilien siistiin katkaisuun ja rei ittämiseen Kiinnitysreiän halkaisija 2,5 mm Merkintäprofiili kiinnitetään T18-sarjan johdinsiteillä, niiteillä tai ruuveilla Valitse haluamasi HCR-sarjan merkintäprofiilin pituus... Ja tee merkintäprofiiliin kiinnitysrei ät. Profiilin leveys Profiilille Ø D Snro Nimikenumero HCT1 10,0 HCR09 2, HCT2 13,0 HCR12 2,
