RAKENNETUN YMPÄRISTÖN DIGITAALISET JÄRJESTELMÄT

Transkriptio

1 RAKENNETUN YMPÄRISTÖN DIGITAALISET JÄRJESTELMÄT RAKENNUSAUTOMAATIO Ramboll Pääkonttori, Kööpenhamina

2 KIINTEISTÖTYYPPEJÄ Infrarakentaminen Hotellit ja kylpylät Sairaalat ja hoivarakennukset Julkiset rakennukset Liike- ja toimistorakennukset Urheilun ja vapaa-ajan rakennukset Asuinkerrostalot Teollisuusrakennukset

3 RAMBOLLIN PALVELUTARJONTA Rakennesuunnittelu LVI-suunnittelu Sähkösuunnittelu Rakennusautomaatio Energia- ja elinkaarisuunnittelu ICT- ja Teletekniikkasuunnittelu Valaistussuunnittelu Palotekninen konsultointi Arkkitehtisuunnittelu Korjausrakentaminen Kuntotutkimukset Sisäilmakonsultointi Terve talo -koordinointi Tietomallikoordinointi Geotekniikka, pohjatutkimukset ja mittaukset Kaupunkisuunnittelu Kunnallistekniikka Liikenne Lentokentät Maisemasuunnittelu Maankäytön suunnittelun Radat Raideliikenne Satamat ja vesiväylät Sillat Tie- katu- ja aluesuunnittelu KIINTEISTÖT JA RAKENTAMINEN INFRA JA LIIKENNE Rakennuttaminen ja valvonta YMPÄRISTÖ JA TERVEYS PROJEKTINJOHTO JA KIINTEISTÖ- KONSULTOINTI Projektinjohtopalvelu (PJP) Kokonaispalveluhankkeet Kiinteistökehitys Kiinteistöjohdon konsultointi Green building -palvelut JOHDON KONSULTOINTI VESI Tekniset ja energiaselvitykset Ylläpidon konsultointi Kiinteistötiedonhallinta Rataisännöinti Infraomaisuuden hallinta Riskienhallinta ja turvallisuus Kustannus- ja määrälaskenta Ilmanlaatu Jätehuolto Maankäytön suunnittelu ja kaavoitus Pilaantuneet maat ja sedimentit Kierto- ja biotalous EDD Prosessi- ja tuoteturvallisuuden hallinta Strategiat ja muutosjohtaminen Arvioinnit ja tutkimukset Organisaatiot ja prosessit Koulutukset ja valmennukset Pohjavesitutkimus Vesistötutkimus Ympäristölakipalvelut Luonnonvarat Ympäristöluvat Ympäristölaboratorio ja - analytiikka Ympäristövaikutusten arviointi Vedenhankinta ja -jakelujärjestelmät Vedenkäsittelyprosessit ja -laitokset Vesihuoltoverkostojen suunnittelu Hule- ja tulvavesien hallinta ja mallintaminen Verkostojen mitoitukset ja mallinnus Vesilaitosten talous- ja organisaatioselvitykset Rakennuttaminen ja lupa-asiakirjat RAKENNETUN YMPÄRISTÖN RAKENNUSAUTOMAATIO DIGITAALISAATIO

4 ALBERGA BUSINESS PARK, LIIKEKESKUS LVIS-järjestelmiä olosuhteet Kaukolämmitysjärjestelmät Ilmanvaihtojärjestelmät Jäähdytysjärjestelmät Vesi- ja viemärijärjestelmät Valaistusjärjestelmät

5 SIPOON PTDC, LOGISTIIKKAKESKUS Maalämpöjärjestelmät Kylmäjärjestelmä Tuote-olosuhteiden seurantajärjestelmät Varastorobottijärjestelmät Muut logistiikkajärjestelmät Varavoimajärjestelmät

6 HUSLAB, LABORATORIO Vetokaappijärjestelmät Painesuhdejärjestelmät Puhdastilajärjestelmät Laboratoriolaitejärjestelmät Näytteenottokuljetusjärjestelmät Jätevedenkäsittelyjärjestelmät Kaasujärjestelmät Höyryjärjestelmät

7 AMOS ANDERSONIN TAIDEMUSEO AMOS ANDERSON, MUSEO Olosuhdejärjestelmät (kuivatus, kostutus, lämpötila) Lämpötilan ja kosteuden seurantajärjestelmä kävijämäärälaskurijärjestelmä

8 ISO OMENA, KAUPPAKESKUS Tilaturvallisuusjärjestelmiä Sähkölukitusjärjestelmät Kulunvalvontajärjestelmät Murtoilmaisinjärjestelmät Kamaravalvontajärjestelmät Äänievakuointijärjestelmät

9 UUSI LASTEN SAIRAALA Merkinanto-, kutsu, tiedotus- ja näyttöjärjestelmiä Ajannäyttöjärjestelmät Tilavarausjärjestelmät Kutsujärjestelmät Vuoronumerojärjestelmät Kuuloa avustavat järjestelmät Kuvaesitysjärjestelmät Informaatiopalvelujärjestelmät Opastevalojärjestelmät Äänentoisto- ja kuulutusjärjestelmät Etäkirurgiajärjestelmät

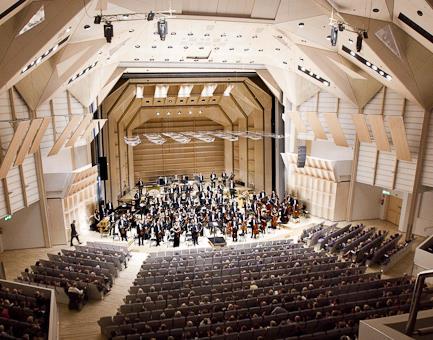

10 TAMPERE TALO Auditorio- ja salitekniikan järjestelmät Audio-, video- ja av-tekniikan järjestelmät Esitys- ja multimedia-järjestelmät Koulutusjärjestelmät Näyttämö-ja teatteritekniikkajärjestelmät Näyttötaulut ja led-tekniikka -järjestelmät Valaistus- ja himmennykset -järjestelmät

11 OLYMPIASTADION Kentän kastelujärjestelmä Kentän lämmitysjärjestelmä Kilpailujärjestelmät Konserttijärjestelmät ALA Architects

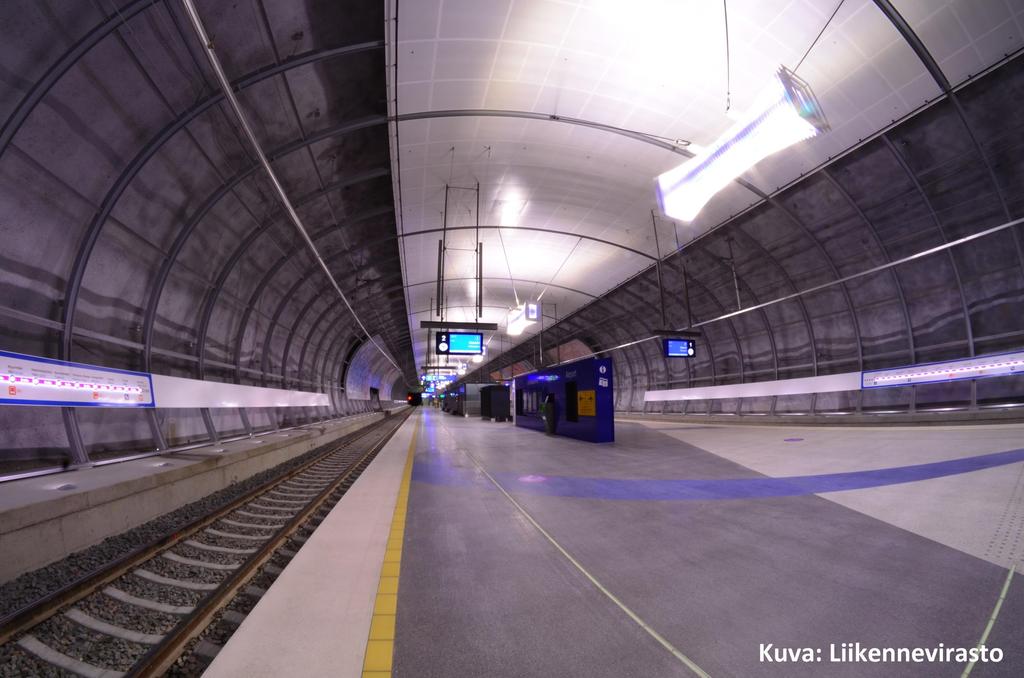

12 KEHÄRATA Matkustajainformaatiojärjestelmät Liikenteenohjausjärjestelmät (puomit, portit, ajoneuvotunnistus jne.) Poistumisvalaistusjärjestelmät Palonilmaisujärjestelmät Palopeltiohjausjärjestelmät Savunpoistojärjestelmät Sprinklerijärjestelmät Hälytyspuhelinjärjestelmä

13 LÄNSIMETRO Jokaisella kahdeksalla uudella asemalla on 56 teknistä järjestelmää ja niillä yhteensä tarkkailupistettä. Eri asemilla olevat järjestelmät yhteydessä toisiinsa

14 JÄRVENPÄÄN VOIMALAITOS Kaukolämpöjärjestelmä Sähköntuotantojärjestelmä valtakunnan verkkoon Kahdensuuntainen energiakauppa Kuva: Fortum

15 KALASATAMAN KESKUS Kysynnänjoustopalvelut Energiaseurantapalvelut Sääennustepalvelut Sisätilan paikannuspalvelut BIG DATA analysointipalvelut Elinkaaripalvelut Pekka Helin & CO Oy

16 TURVA Kameravalvonta Lämmitys Jäähdytys LVI TEKNINEN KIINTEISTÖ Kulunvalvonta ja sähkölukitus Murtoilmaisu Vesi ja viemäri Ilmanvaihto Turvavalot Hätäkuulutus Liukuportaat ja hissit SÄHKÖ Sähkönjakelu ja varavoima Valaistus PALO Paloilmoitin Savunpoisto Savunrajoitus Sprinkler

17 KIINTEISTÖN TRENDIT Järjestelmät muuttuvat yhä monimutkaisemmiksi ja vaikeammiksi hallita erillisinä myöskin tietoturvateknisesti Kiinteistön BIG DATA tiedolle yhä useampia käyttäjiä: kiinteistön omistaja, ylläpito, käyttäjät, järjestelmätoimittajat, palvelun tarjoajat, pelien tekijät Keskitetyllä ratkaisulla keskitetty ylläpito myöskin tietoturvapäivityksille. Talotekniikka menee samaan suuntaan kuin ICT ja esim. kännykät eli uusia applikaatioita ja päivityksiä tulee jatkuvasti 5-10 vuotta tehty etävalvontaa ja kiinteistöjen energiatehokkuuden optimointia tulevaisuudessa tuhannet algoritmit (tekoäly) seuraavat prosesseja jatkuvasti ja tekevät automaattisesti optimointia ja ennakointia.

18 KIINTEISTÖJEN ENERGIASÄÄSTÖMAHDOLLISUUDET = PÄÄSTÖSKANDAALI PIILEE RAKENNUKSISSA Energiansäästötavoite vuoteen 2020 mennessä 20% (EU-direktiivi 12/2012) Keskimääräiset säästöpotentiaalit KOHTEET lämpö sähkö vesi kustannukset Ravintolat 32 % 23 % 3 % 22 % Hotellit 16 % 5 % 6 % 15 % Pk-teollisuus 18 % 9 % 7 % 13 % Kiinteistöissä 20% säästöpotentiaali pelkällä softapäivityksillä. Päästöskandaaliautojen viat korjattiin ja päästöjä leikataan edelleen softapäivityksillä. 40% Urheiluhallit 11 % 8 % 1 % 13 % Toimistorakennukset 17 % 4 % 5 % 12 % Sairaalat 15 % 8 % 5 % 10 % Myymälät 14 % 6 % 4 % 8 % Lämmön, sähkön ja ja vedenkäytön säästöt alentavat energiakustannuksia. Rakennuksissa kuluu noin 40% kaikesta Suomessa käytetystä energiasta Ja CO2 päästöjen osuus on noin 30% Lähde: Lassila & Tikanoja

19 TURVALLINEN INTERNET Vaatii suunnittelua yhteistyötä kiinnostusta uutta ajattelumallia ymmärrystä

20 SMART CITY Digitaalisuus ja älytekniikka leviää kaupunkiin Kiinteistöt ja kodit Rakennettu ympäristö Liikenne Energia Vesi Jäte Turvallisuus Merkittävimpiä haasteita Tietoverkkojen, järjestelmien ja Smart City:n kehityksessä Yhteensopivuus Modulaarisuus Tietoturva

21 RAKENNUSAUTOMAATIOJÄRJESTELMÄ KERÄÄ TALOTEKNIIKAN YHTEEN YHTEISEEN JÄRJESTELMÄÄN TURVALLISUUS JA LIIKKUMINEN Energia- ja olosuhdeseuranta Lämmitys Jäähdytys LVIS Kulunvalvonta Liukuportaat ja hissit Hätäkuulutus Rikosilmoitus Kameravalvonta RAU OHJAA SÄÄTÄÄ VALVOO SEURAA Vesi ja viemäri Paloilmoitin Ilmanvaihto Valaistus Sähkönjakelu ja varavoima Turvavalot Sprinkler PALO Savunpoisto Savunrajoitus

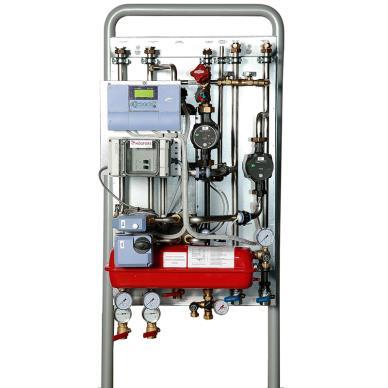

22 LÄMMITYS JÄÄHDYTYS ILMANVAIHTO LVI-järjestelmillä tuotetaan hyvät ja turvalliset sisäolosuhteet ja älykkäällä rakennusautomaatiolla tarpeenmukaisen ohjauksen avulla minimoidaan energiankulutus Maalämpö pumput Koteloitu iv-kone Paketti iv-kone Ilmanjäähdyttimet Jäähdytyskoje Kylmävesiasema Kaukolämpö Kaukolämpö Aurinkolämpö Puhaltimet

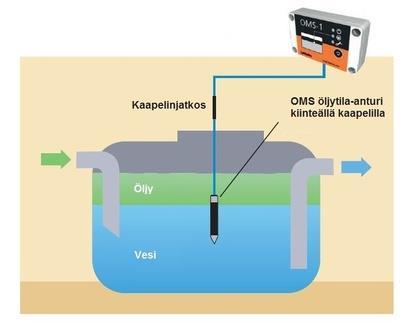

23 VESI- JA VIEMÄRIJÄRJESTELMILLÄ Huolehditaan veden turvallisesta ja käyttömukavasta jakelusta kiinteistössä mahdollisimman vähäisellä vedenkulutuksella ja huolehditaan jäte ja hulevesienkäsittelystä Käyttövesi Elektroniset hanat, suihkut ja pisuaarit Erottimet Pumppaamot Vesivuotovalvonta

24 VALAISTUSJÄRJESTELMILLÄ Luodaan viihtyisä ja turvallinen ympäristö mahdollisimman energiatehokkaasti Bacnet, Modbus DALI EnOcean KNX LON

25 PALOJÄRJESTELMILLÄ Minimoimaan henkilö- ja omaisuusvahingot palotilanteessa Paloilmoitin Savunrajoitus Sprinkler Savunpoisto

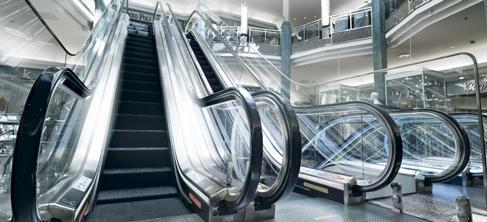

26 TURVALLISUUS- JA LIIKKUMISJÄRJESTELMILLÄ Helpotetaan ihmisten liikkumista sekä nopeutetaan viranomaisten ja auttajien työtä erilaisissa hätätilanteissa Turvavalot Rikosilmoitus Liukuportaat ja hissit Kameravalvonta Hätäkuulutus Kulunvalvonta Sulanapito

27 SÄHKÖNJAKELU JA VARAVOIMAJÄRJESTELMILLÄ Toteutetaan laadukas sähkön jakelu koko kiinteistölle sekä turvataan sähkökatkotilanteessa sähkön saanti tärkeimmille teknisille järjestelmille Muuntajat Pää- ja sähkökeskukset Kompensointi Varavoima UPS Sähkömittarit

28 RAKENNUSAUTOMAATIOLLA Ohjataan, säädetään, valvotaan ja seurataan olosuhdemittauksien ja tilatietojen perusteella eri taloteknisten järjestelmien toimintaa. Valvonta-alakeskus Lämpötila Ilmanvirtaus Ilmamäärä Paine Paine-ero CO2-, VOC-, PMpitoisuus Ilmankosteus Valoisuus

29 KIINTEISTÖVALVOMO Aluevalvomo Paikallisvalvomo Mobiilit valvomot

30 TULEVAISUUDEN TRENDIT

31 YLEISTYVÄT PALVELUT, JÄRJESTELMÄT JA TUOTTEET Tuotteistus Energia-, olosuhde-, elinkaaripalvelut TOVA=toiminnanvarmistaminen Valaistusohjausjärjestelmät Langattomat tuotteet Käyttöliittymät (Appsit) Kotiautomaatiojärjestelmät tai -tuotteet Automaattinen vikadiagnostiikka Smart City Tekoäly (koneoppiminen) Yksittäisten laitteiden IoT 50 miljardia IoT-laitetta 2020 mennessä &utm_source=twitter.com&utm_campaign=buffer

32 MITÄ JOS HAKKERI PÄÄSEE KIINTEISTÖVERKKOON? TURVALLISUUS JA LIIKKUMINEN Kulunvalvonta Liukuportaat ja hissit Hätäkuulutus Rikosilmoitus Kameravalvonta Energia- ja olosuhdeseuranta RAU OHJAA SÄÄTÄÄ VALVOO SEURAA Lämmitys Jäähdytys LVIS Vesi ja viemäri Paloilmoitin Ilmanvaihto Valaistus Sähkönjakelu ja varavoima Turvavalot Savunpoisto Sprinkler Savunrajoitus PALO

33 RAKENNETTU YMPÄRISTÖMME ON YHTEISTYÖTÄ Suunnittelun oltava eri suunnittelualojen suunnittelijoiden yhteistyötä jossa otettava huomioon kaikki rajapinnat Tieto pitää kulkea suunnitelmista asennusportaalle asti Järjestelmällinen testaus käyttöönottovaiheessa Asennusvaiheen virheitä vältettävä Valvottava Koulutettava Toimiva rakennettu ympäristö tarvitsee myös osaavan käyttäjän Mitä parempi rakennettu ympäristö sitä parempi tulevaisuus Rakennuksissa kuluu yli 40 % koko Euroopan energiakulutuksesta enemmän kun liikenteessä tai teollisuudessa Rakennusten energiankulutusta Euroopassa voitaisiin vähentää energiatehokkuutta parantamalla 20 % ASKEL KOHTI HIILI- NEUTRAALIMPAA TULEVAISUUTTA

34 NÄKÖKULMIA RAKENNUSTEN DIGITURVALLISUUDEN HALLINTAAN JA PARANTAMISEEN Tilaaja Tärkeintä on vaatia kiinteistön teknisille järjestelmille haluttu turvallisuutaso Turvallisuus todennetaan kuberturvafirman auditoinnilla/katselmoinnilla TATE-suunnittelija Tuotteistettuja paketteja kannattaa hyödyntää Tärkeintä on käyttää oikeita alaan perehtyneitä tietoturvakonsultteja Usein ei kannata edes pyrkiä miettimään itse, siihen on konsultteja Hankinta Järjestelmätoimittajan sertifiointi pitää tietää miltä alihankkijoilta voi ostaa Ylläpito softaa komponentteja järjestelmiä Ei ole olemassa virheetöntä järjestelmää, päivityksiä on oltava saatavilla Pitää varmistaa että päivitykset myös asennetaan Tietoturva palveluna tuotteiden sijasta

35 TOTEUTUSTAPOJA DIGITURVALLISUUDEN HALLINTAAN JA PARANTAMISEEN VPN-ohjelmistot vaatii ylläpitoa ja osaamista; Kun verkkoihin on tarvittu muutoksia, niistä pitää lähettää pyyntö verkkoasiantuntijoille. He tekevät muutokset manuaalisesti useisiin eri verkkolaitteisiin niiden erilaisilla hallintatyökaluilla Tosibox helppo tuotteistettu VPNratkaisu; tosibox lukko + avain open VPN linux pohjainen VPNratkaisu; halpa Sdn-konsepti (software-defined networking) viittaa tekniikkaan, jossa verkkoja (hallittavia reitittimiä ja kytkimiä) aletaan ohjata keskitetysti ja ohjelmallisesti. Älykkyyttä siirretään verkon yksittäisiltä laitteilta keskitetyille kontrollereille, joilla voidaan ohjata koko verkkoa. Ensimmäisinä esim. datakeskukset

36 TOTEUTUSTAPOJA DIGITURVALLISUUDEN HALLINTAAN JA PARANTAMISEEN IOTA-teknologia hajautettu kryptoprojekti jossa IOT-laitteet pystyvät turvallisesti kommunikoimaan keskenään ilmaiseksi. IOTA-projektin ideana on luoda teknologia, jolla tätä dataa voidaan ostaa ja myydä. Kyberturvallisuusasiantuntijoiden silmissä näyttää erittäin vahvalta tekniikalta tulevaisuudessa ja yritys palkannut fiksua porukkaa isoja firmoja partnereina: Microsoft, Fujitsu, Bosch, Schneider Electric ja muita jättiläisiä Tekniikkaa pääsee hyödyntämään helposti eikä tarvitse nollasta rakentaa kaikkea itse, joten massavalmistukseen suht helppo päästä. hyvä kehitysympäristö

37 TURVALLISUUTEEN TÄYTYY SUHTAUTUA KUIN VETEEN JA SÄHKÖÖN Eristäminen on kaiken A ja O, kuka saa jutella ja minkä näköisten varmenteiden kanssa Mitään tietoa ei pidä päästää internettiin mihin ei tarvita internet rajapintaa Kryptaamattomia yhteyksiä ei verkkoon päin Suojaamattomia autentikoimattomia yhteyksiä ei pitäisi käyttää ollenkaan Kommunikoinnin minimitaso Laitteelta laitteelle VPN-yhteys Laitteelta ihmiselle https-yhteys (TLS) (kryptattu web-yhteys) Käyttöliittymien minimitaso Ei pitäisi sallia mitään ilman käyttäjätunnusta ja salasanaa Tärkeisiin järjestelmiin pitää kirjautumaan 2 vaiheisella tunnistuksella
