DuoControl CS. Käyttöohje Asennusohje Säilytä autossa! Sivu 2 Sivu 9
|
|
- Hannu-Pekka Mäkinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 DuoControl CS Käyttöohje Asennusohje Säilytä autossa! Sivu 2 Sivu 9

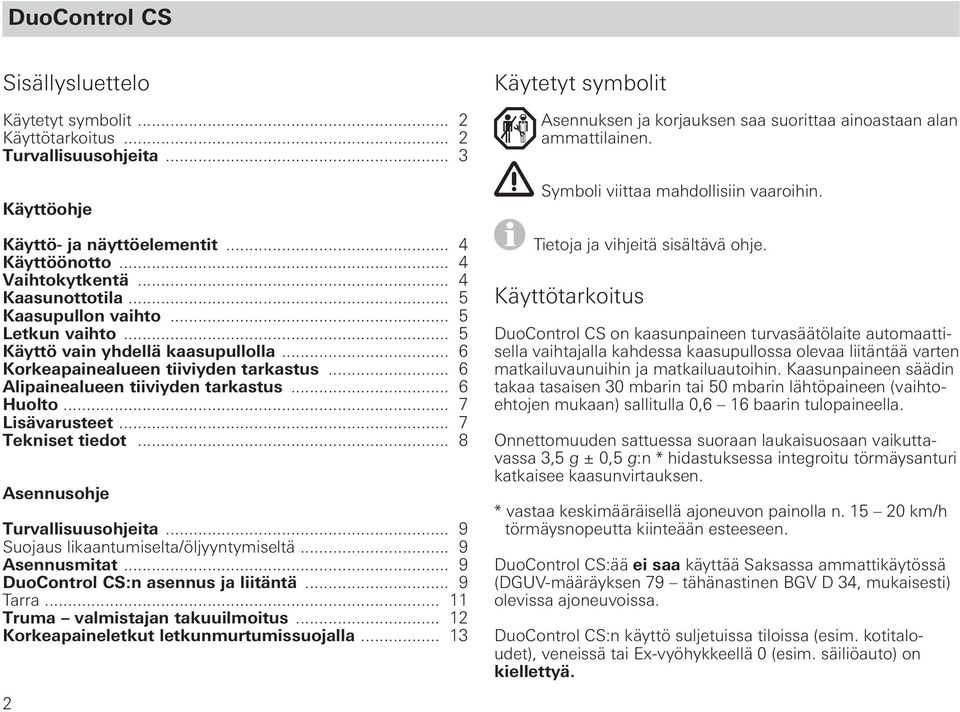

2 DuoControl CS Sisällysluettelo Käytetyt symbolit... 2 Käyttötarkoitus... 2 Turvallisuusohjeita... 3 Käyttöohje Käyttö- ja näyttöelementit... 4 Käyttöönotto... 4 Vaihtokytkentä... 4 Kaasunottotila... 5 Kaasupullon vaihto... 5 Letkun vaihto... 5 Käyttö vain yhdellä kaasupullolla... 6 Korkeapainealueen tiiviyden tarkastus... 6 Alipainealueen tiiviyden tarkastus... 6 Huolto... 7 Lisävarusteet... 7 Tekniset tiedot... 8 Asennusohje Turvallisuusohjeita... 9 Suojaus likaantumiselta/öljyyntymiseltä... 9 Asennusmitat... 9 DuoControl CS:n asennus ja liitäntä... 9 Tarra Truma valmistajan takuuilmoitus Korkeapaineletkut letkunmurtumissuojalla Käytetyt symbolit Asennuksen ja korjauksen saa suorittaa ainoastaan alan ammattilainen. Symboli viittaa mahdollisiin vaaroihin. Tietoja ja vihjeitä sisältävä ohje. Käyttötarkoitus DuoControl CS on kaasunpaineen turvasäätölaite automaattisella vaihtajalla kahdessa kaasupullossa olevaa liitäntää varten matkailuvaunuihin ja matkailuautoihin. Kaasunpaineen säädin takaa tasaisen 30 mbarin tai 50 mbarin lähtöpaineen (vaihtoehtojen mukaan) sallitulla 0,6 16 baarin tulopaineella. Onnettomuuden sattuessa suoraan laukaisuosaan vaikuttavassa 3,5 g ± 0,5 g:n * hidastuksessa integroitu törmäysanturi katkaisee kaasunvirtauksen. * vastaa keskimääräisellä ajoneuvon painolla n km/h törmäysnopeutta kiinteään esteeseen. DuoControl CS:ää ei saa käyttää Saksassa ammattikäytössä (DGUV-määräyksen 79 tähänastinen BGV D 34, mukaisesti) olevissa ajoneuvoissa. DuoControl CS:n käyttö suljetuissa tiloissa (esim. kotitaloudet), veneissä tai Ex-vyöhykkeellä 0 (esim. säiliöauto) on kiellettyä.

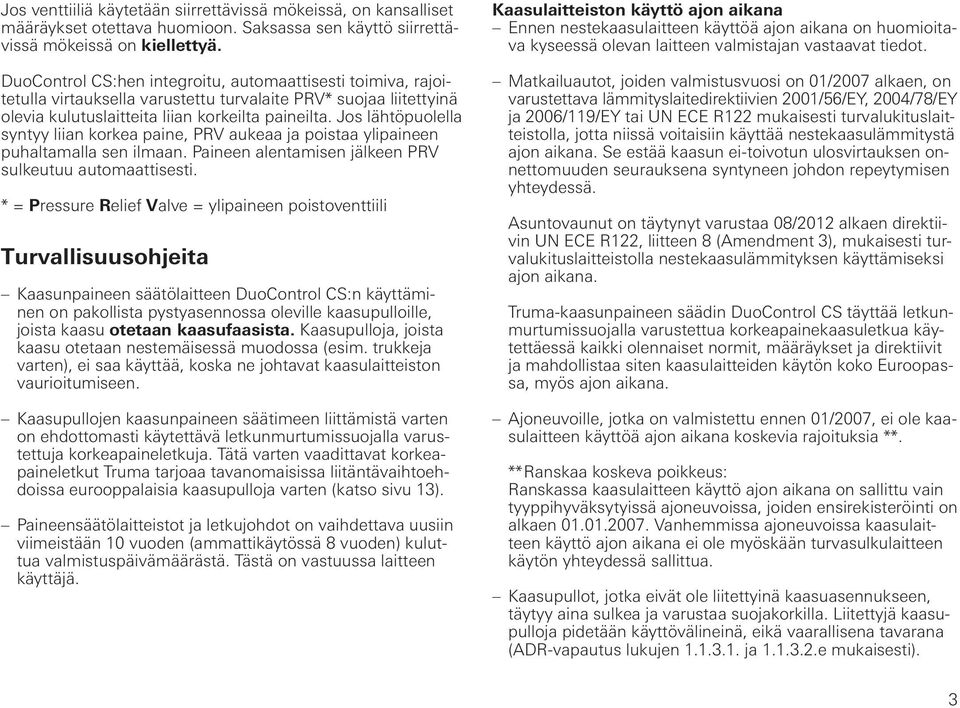

3 Jos venttiiliä käytetään siirrettävissä mökeissä, on kansalliset määräykset otettava huomioon. Saksassa sen käyttö siirrettävissä mökeissä on kiellettyä. DuoControl CS:hen integroitu, automaattisesti toimiva, rajoitetulla virtauksella varustettu turvalaite PRV* suojaa liitettyinä olevia kulutuslaitteita liian korkeilta paineilta. Jos lähtöpuolella syntyy liian korkea paine, PRV aukeaa ja poistaa ylipaineen puhaltamalla sen ilmaan. Paineen alentamisen jälkeen PRV sulkeutuu automaattisesti. * = Pressure Relief Valve = ylipaineen poistoventtiili Turvallisuusohjeita Kaasunpaineen säätölaitteen DuoControl CS:n käyttäminen on pakollista pystyasennossa oleville kaasupulloille, joista kaasu otetaan kaasufaasista. Kaasupulloja, joista kaasu otetaan nestemäisessä muodossa (esim. trukkeja varten), ei saa käyttää, koska ne johtavat kaasulaitteiston vaurioitumiseen. Kaasupullojen kaasunpaineen säätimeen liittämistä varten on ehdottomasti käytettävä letkunmurtumissuojalla varustettuja korkeapaineletkuja. Tätä varten vaadittavat korkeapaineletkut Truma tarjoaa tavanomaisissa liitäntävaihtoehdoissa eurooppalaisia kaasupulloja varten (katso sivu 13). Paineensäätölaitteistot ja letkujohdot on vaihdettava uusiin viimeistään 10 vuoden (ammattikäytössä 8 vuoden) kuluttua valmistuspäivämäärästä. Tästä on vastuussa laitteen käyttäjä. Kaasulaitteiston käyttö ajon aikana Ennen nestekaasulaitteen käyttöä ajon aikana on huomioitava kyseessä olevan laitteen valmistajan vastaavat tiedot. Matkailuautot, joiden valmistusvuosi on 01/2007 alkaen, on varustettava lämmityslaitedirektiivien 2001/56/EY, 2004/78/EY ja 2006/119/EY tai UN ECE R122 mukaisesti turvalukituslaitteistolla, jotta niissä voitaisiin käyttää nestekaasulämmitystä ajon aikana. Se estää kaasun ei-toivotun ulosvirtauksen onnettomuuden seurauksena syntyneen johdon repeytymisen yhteydessä. Asuntovaunut on täytynyt varustaa 08/2012 alkaen direktiivin UN ECE R122, liitteen 8 (Amendment 3), mukaisesti turvalukituslaitteistolla nestekaasulämmityksen käyttämiseksi ajon aikana. Truma-kaasunpaineen säädin DuoControl CS täyttää letkunmurtumissuojalla varustettua korkeapainekaasuletkua käytettäessä kaikki olennaiset normit, määräykset ja direktiivit ja mahdollistaa siten kaasulaitteiden käytön koko Euroopassa, myös ajon aikana. Ajoneuvoille, jotka on valmistettu ennen 01/2007, ei ole kaasulaitteen käyttöä ajon aikana koskevia rajoituksia **. ** Ranskaa koskeva poikkeus: Ranskassa kaasulaitteen käyttö ajon aikana on sallittu vain tyyppihyväksytyissä ajoneuvoissa, joiden ensirekisteröinti on alkaen Vanhemmissa ajoneuvoissa kaasulaitteen käyttö ajon aikana ei ole myöskään turvasulkulaitteen käytön yhteydessä sallittua. Kaasupullot, jotka eivät ole liitettyinä kaasuasennukseen, täytyy aina sulkea ja varustaa suojakorkilla. Liitettyjä kaasupulloja pidetään käyttövälineinä, eikä vaarallisena tavarana (ADR-vapautus lukujen ja e mukaisesti). 3

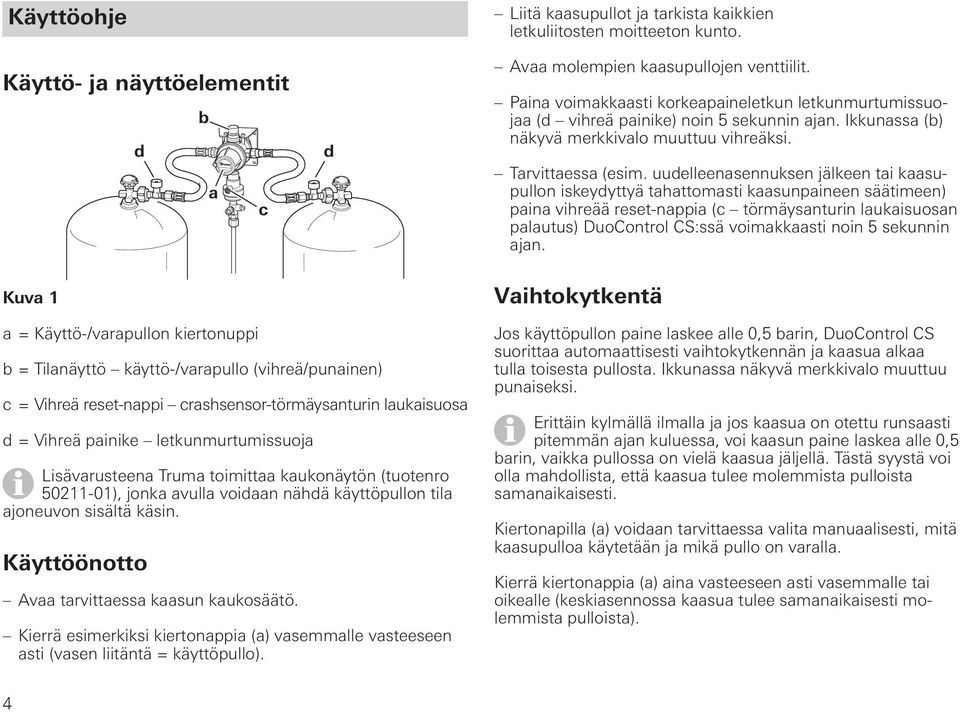

4 Käyttöohje Käyttö- ja näyttöelementit b d a c Kuva 1 d Liitä kaasupullot ja tarkista kaikkien letkuliitosten moitteeton kunto. Avaa molempien kaasupullojen venttiilit. Paina voimakkaasti korkeapaineletkun letkunmurtumissuojaa (d vihreä painike) noin 5 sekunnin ajan. Ikkunassa (b) näkyvä merkkivalo muuttuu vihreäksi. Tarvittaessa (esim. uudelleenasennuksen jälkeen tai kaasupullon iskeydyttyä tahattomasti kaasunpaineen säätimeen) paina vihreää reset-nappia (c törmäysanturin laukaisuosan palautus) DuoControl CS:ssä voimakkaasti noin 5 sekunnin ajan. Vaihtokytkentä a = Käyttö-/varapullon kiertonuppi b = Tilanäyttö käyttö-/varapullo (vihreä/punainen) c = Vihreä reset-nappi crashsensor-törmäysanturin laukaisuosa d = Vihreä painike letkunmurtumissuoja Lisävarusteena Truma toimittaa kaukonäytön (tuotenro ), jonka avulla voidaan nähdä käyttöpullon tila ajoneuvon sisältä käsin. Käyttöönotto Avaa tarvittaessa kaasun kaukosäätö. Kierrä esimerkiksi kiertonappia (a) vasemmalle vasteeseen asti (vasen liitäntä = käyttöpullo). Jos käyttöpullon paine laskee alle 0,5 barin, DuoControl CS suorittaa automaattisesti vaihtokytkennän ja kaasua alkaa tulla toisesta pullosta. Ikkunassa näkyvä merkkivalo muuttuu punaiseksi. Erittäin kylmällä ilmalla ja jos kaasua on otettu runsaasti pitemmän ajan kuluessa, voi kaasun paine laskea alle 0,5 barin, vaikka pullossa on vielä kaasua jäljellä. Tästä syystä voi olla mahdollista, että kaasua tulee molemmista pulloista samanaikaisesti. Kiertonapilla (a) voidaan tarvittaessa valita manuaalisesti, mitä kaasupulloa käytetään ja mikä pullo on varalla. Kierrä kiertonappia (a) aina vasteeseen asti vasemmalle tai oikealle (keskiasennossa kaasua tulee samanaikaisesti molemmista pulloista). 4

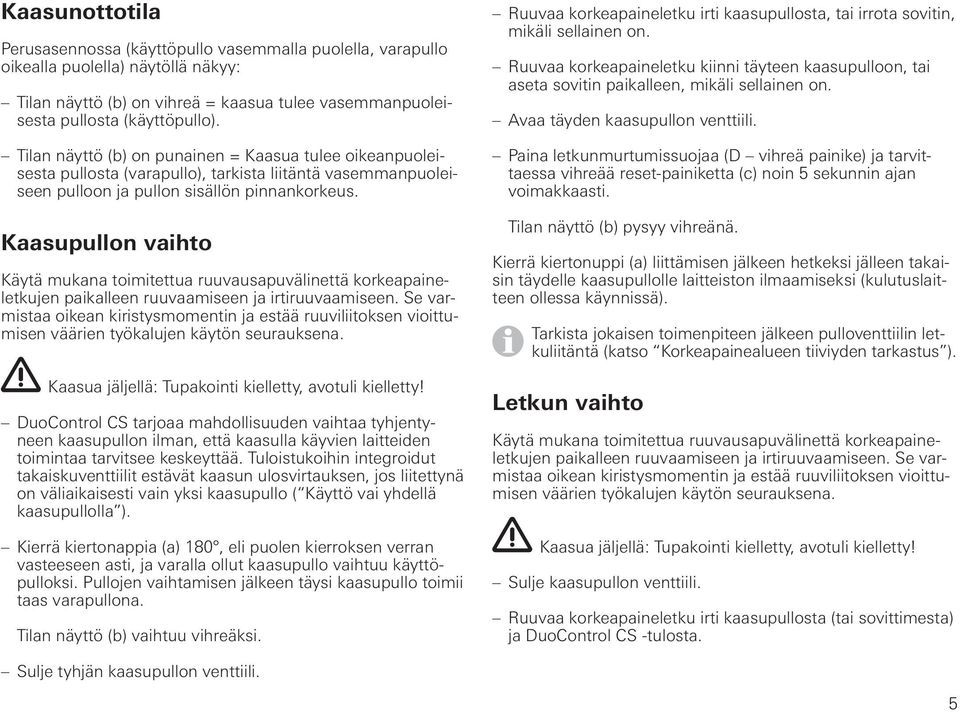

5 Kaasunottotila Perusasennossa (käyttöpullo vasemmalla puolella, varapullo oikealla puolella) näytöllä näkyy: Tilan näyttö (b) on vihreä = kaasua tulee vasemmanpuoleisesta pullosta (käyttöpullo). Tilan näyttö (b) on punainen = Kaasua tulee oikeanpuoleisesta pullosta (varapullo), tarkista liitäntä vasemmanpuoleiseen pulloon ja pullon sisällön pinnankorkeus. Kaasupullon vaihto Käytä mukana toimitettua ruuvausapuvälinettä korkeapaineletkujen paikalleen ruuvaamiseen ja irtiruuvaamiseen. Se varmistaa oikean kiristysmomentin ja estää ruuviliitoksen vioittumisen väärien työkalujen käytön seurauksena. Kaasua jäljellä: Tupakointi kielletty, avotuli kielletty! DuoControl CS tarjoaa mahdollisuuden vaihtaa tyhjentyneen kaasupullon ilman, että kaasulla käyvien laitteiden toimintaa tarvitsee keskeyttää. Tuloistukoihin integroidut takaiskuventtiilit estävät kaasun ulosvirtauksen, jos liitettynä on väliaikaisesti vain yksi kaasupullo ( Käyttö vai yhdellä kaasupullolla ). Kierrä kiertonappia (a) 180, eli puolen kierroksen verran vasteeseen asti, ja varalla ollut kaasupullo vaihtuu käyttöpulloksi. Pullojen vaihtamisen jälkeen täysi kaasupullo toimii taas varapullona. Tilan näyttö (b) vaihtuu vihreäksi. Ruuvaa korkeapaineletku irti kaasupullosta, tai irrota sovitin, mikäli sellainen on. Ruuvaa korkeapaineletku kiinni täyteen kaasupulloon, tai aseta sovitin paikalleen, mikäli sellainen on. Avaa täyden kaasupullon venttiili. Paina letkunmurtumissuojaa (D vihreä painike) ja tarvittaessa vihreää reset-painiketta (c) noin 5 sekunnin ajan voimakkaasti. Tilan näyttö (b) pysyy vihreänä. Kierrä kiertonuppi (a) liittämisen jälkeen hetkeksi jälleen takaisin täydelle kaasupullolle laitteiston ilmaamiseksi (kulutuslaitteen ollessa käynnissä). Tarkista jokaisen toimenpiteen jälkeen pulloventtiilin letkuliitäntä (katso Korkeapainealueen tiiviyden tarkastus ). Letkun vaihto Käytä mukana toimitettua ruuvausapuvälinettä korkeapaineletkujen paikalleen ruuvaamiseen ja irtiruuvaamiseen. Se varmistaa oikean kiristysmomentin ja estää ruuviliitoksen vioittumisen väärien työkalujen käytön seurauksena. Kaasua jäljellä: Tupakointi kielletty, avotuli kielletty! Sulje kaasupullon venttiili. Ruuvaa korkeapaineletku irti kaasupullosta (tai sovittimesta) ja DuoControl CS -tulosta. Sulje tyhjän kaasupullon venttiili. 5
6 Varmista letkua vaihtaessasi, että letkun mukana toimitettu tiiviste (letkun lähtö säätimen tulo) on asennettu oikein eikä siinä ole vaurioita. Suosittelemme vaihtamaan tiivisteen (tilausnro ) jokaisen letkunvaihdon yhteydessä. Ruuvaa maakohtainen korkeapaineletku DuoControl CS:n tuloon ja pulloon (tai sovittimeen). Avaa kaasupullon venttiili. Paina letkunmurtumissuojaa (D vihreä painike) ja tarvittaessa vihreää reset-painiketta (c) noin 5 sekunnin ajan voimakkaasti. Tarkasta letkuliitännän tiiviys pulloventtiilin ja DuoControl CS:n tulon kohdalla jokaisen toimenpiteen jälkeen (katso Korkeapainealueen tiiviyden tarkastus ). Käyttö vain yhdellä kaasupullolla DuoControl CS:sää voidaan käyttää myös vain yhdellä kaasupullolla. Tuloistukkaan integroidut takaiskuventtiilit estävät kaasun virtaamisen vapaasta istukasta. Korkeapainealueen tiiviyden tarkastus Korkeapaineletkujen ruuviliitosten tiiviys on tarkastettava kaasupullon venttiilin ja DuoControl CS:n kohdalta sopivilla välineillä esimerkiksi standardin EN mukaisella vuodonilmaisu-sprayllä. Tästä on vastuussa laitteen käyttäjä. Alipainealueen tiiviyden tarkastus (suurin tarkastuspaine 150 mbaria) Tarkastuksen saa tehdä vain alan ammattihenkilö! Kytke kaikki kuluttavat laitteet pois päältä. Avaa sulkuventtiilit sekä tarvittaessa kaasun kaukokytkin. Ruuvaa testausliitännän (e) ruuvisuojus irti ja kytke liitäntään testauspumppu testausletkun kanssa. Irrota testausventtiilin (f) suojus ja käännä venttiiliä kiintoavaimella (avainväli 6 mm) 90 myötäpäivään. Käytettäessä vain yhtä pulloa on vapaa tulokohta suljettava mukana toimitetulla suojakannella (messinkiä). Käännä kiertonuppia (a) käyttöpullon suuntaan. Kuva 2 e f Suorita tiiviystarkastus (esim. Saksassa G 607:n mukaisesti). 6

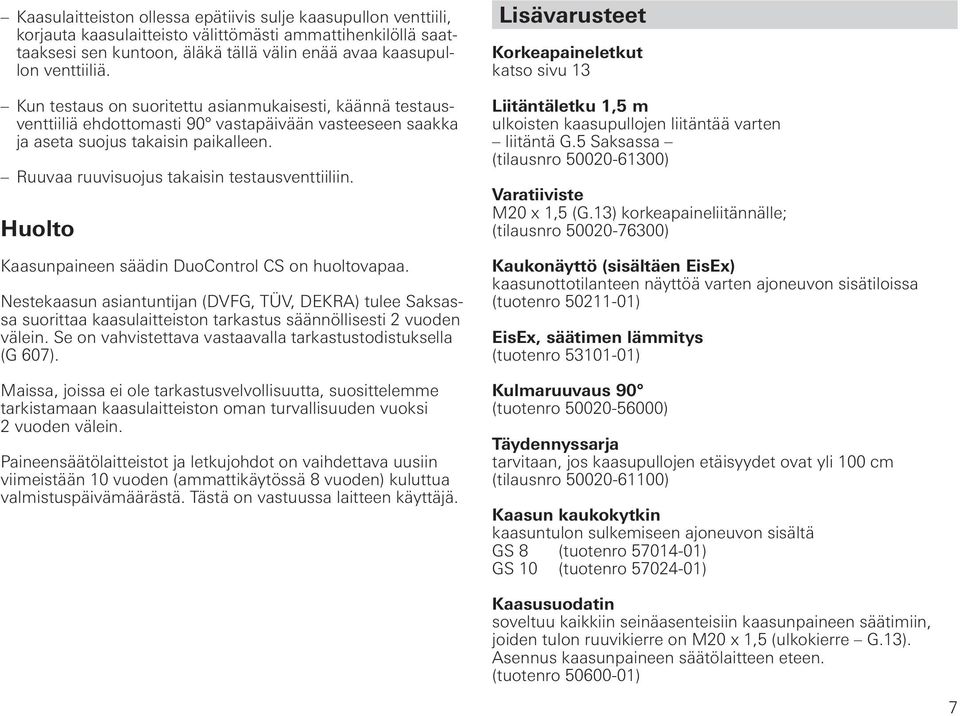

7 Kaasulaitteiston ollessa epätiivis sulje kaasupullon venttiili, korjauta kaasulaitteisto välittömästi ammattihenkilöllä saattaaksesi sen kuntoon, äläkä tällä välin enää avaa kaasupullon venttiiliä. Kun testaus on suoritettu asianmukaisesti, käännä testausventtiiliä ehdottomasti 90 vastapäivään vasteeseen saakka ja aseta suojus takaisin paikalleen. Ruuvaa ruuvisuojus takaisin testausventtiiliin. Huolto Kaasunpaineen säädin DuoControl CS on huoltovapaa. Nestekaasun asiantuntijan (DVFG, TÜV, DEKRA) tulee Saksassa suorittaa kaasulaitteiston tarkastus säännöllisesti 2 vuoden välein. Se on vahvistettava vastaavalla tarkastustodistuksella (G 607). Maissa, joissa ei ole tarkastusvelvollisuutta, suosittelemme tarkistamaan kaasulaitteiston oman turvallisuuden vuoksi 2 vuoden välein. Paineensäätölaitteistot ja letkujohdot on vaihdettava uusiin viimeistään 10 vuoden (ammattikäytössä 8 vuoden) kuluttua valmistuspäivämäärästä. Tästä on vastuussa laitteen käyttäjä. Lisävarusteet Korkeapaineletkut katso sivu 13 Liitäntäletku 1,5 m ulkoisten kaasupullojen liitäntää varten liitäntä G.5 Saksassa (tilausnro ) Varatiiviste M20 x 1,5 (G.13) korkeapaineliitännälle; (tilausnro ) Kaukonäyttö (sisältäen EisEx) kaasunottotilanteen näyttöä varten ajoneuvon sisätiloissa (tuotenro ) EisEx, säätimen lämmitys (tuotenro ) Kulmaruuvaus 90 (tuotenro ) Täydennyssarja tarvitaan, jos kaasupullojen etäisyydet ovat yli 100 cm (tilausnro ) Kaasun kaukokytkin kaasuntulon sulkemiseen ajoneuvon sisältä GS 8 (tuotenro ) GS 10 (tuotenro ) Kaasusuodatin soveltuu kaikkiin seinäasenteisiin kaasunpaineen säätimiin, joiden tulon ruuvikierre on M20 x 1,5 (ulkokierre G.13). Asennus kaasunpaineen säätölaitteen eteen. (tuotenro ) 7

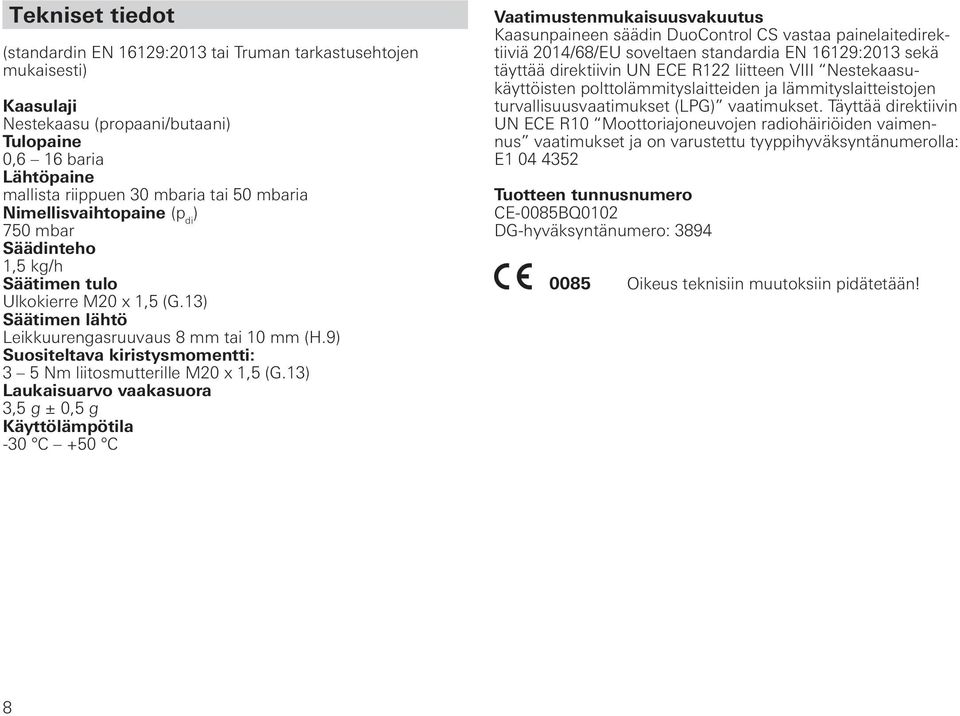

8 Tekniset tiedot (standardin EN 16129:2013 tai Truman tarkastusehtojen mukaisesti) Kaasulaji Nestekaasu (propaani/butaani) Tulopaine 0,6 16 baria Lähtöpaine mallista riippuen 30 mbaria tai 50 mbaria Nimellisvaihtopaine (p di ) 750 mbar Säädinteho 1,5 kg/h Säätimen tulo Ulkokierre M20 x 1,5 (G.13) Säätimen lähtö Leikkuurengasruuvaus 8 mm tai 10 mm (H.9) Suositeltava kiristysmomentti: 3 5 Nm liitosmutterille M20 x 1,5 (G.13) Laukaisuarvo vaakasuora 3,5 g ± 0,5 g Käyttölämpötila -30 C +50 C Vaatimustenmukaisuusvakuutus Kaasunpaineen säädin DuoControl CS vastaa painelaitedirektiiviä 2014/68/EU soveltaen standardia EN 16129:2013 sekä täyttää direktiivin UN ECE R122 liitteen VIII Nestekaasukäyttöisten polttolämmityslaitteiden ja lämmityslaitteistojen turvallisuusvaatimukset (LPG) vaatimukset. Täyttää direktiivin UN ECE R10 Moottoriajoneuvojen radiohäiriöiden vaimennus vaatimukset ja on varustettu tyyppihyväksyntänumerolla: E Tuotteen tunnusnumero CE-0085BQ0102 DG-hyväksyntänumero: 3894 Oikeus teknisiin muutoksiin pidätetään! 8

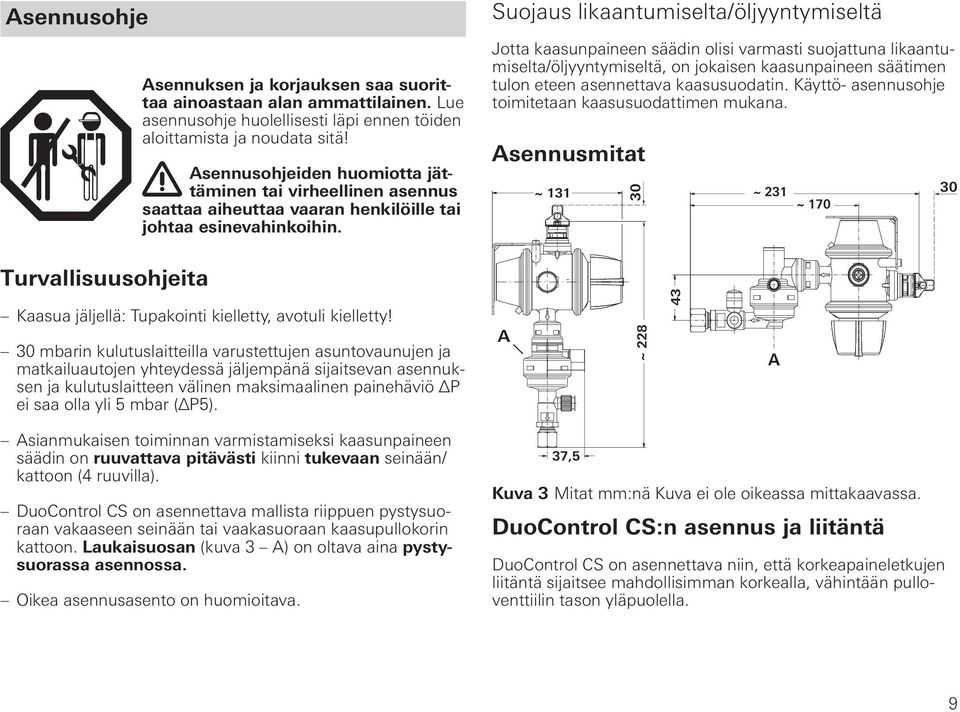

9 Asennusohje Asennuksen ja korjauksen saa suorittaa ainoastaan alan ammattilainen. Lue asennusohje huolellisesti läpi ennen töiden aloittamista ja noudata sitä! Asennusohjeiden huomiotta jättäminen tai virheellinen asennus saattaa aiheuttaa vaaran henkilöille tai johtaa esinevahinkoihin. Suojaus likaantumiselta/öljyyntymiseltä Jotta kaasunpaineen säädin olisi varmasti suojattuna likaantumiselta/öljyyntymiseltä, on jokaisen kaasunpaineen säätimen tulon eteen asennettava kaasusuodatin. Käyttö- asennusohje toimitetaan kaasusuodattimen mukana. Asennusmitat ~ ~ 231 ~ Turvallisuusohjeita Kaasua jäljellä: Tupakointi kielletty, avotuli kielletty! 30 mbarin kulutuslaitteilla varustettujen asuntovaunujen ja matkailuautojen yhteydessä jäljempänä sijaitsevan asennuksen ja kulutuslaitteen välinen maksimaalinen painehäviö ΔP ei saa olla yli 5 mbar (ΔP5). A ~ A Asianmukaisen toiminnan varmistamiseksi kaasunpaineen säädin on ruuvattava pitävästi kiinni tukevaan seinään/ kattoon (4 ruuvilla). DuoControl CS on asennettava mallista riippuen pystysuoraan vakaaseen seinään tai vaakasuoraan kaasupullokorin kattoon. Laukaisuosan (kuva 3 A) on oltava aina pystysuorassa asennossa. Oikea asennusasento on huomioitava. 37,5 Kuva 3 Mitat mm:nä Kuva ei ole oikeassa mittakaavassa. DuoControl CS:n asennus ja liitäntä DuoControl CS on asennettava niin, että korkeapaineletkujen liitäntä sijaitsee mahdollisimman korkealla, vähintään pulloventtiilin tason yläpuolella. 9

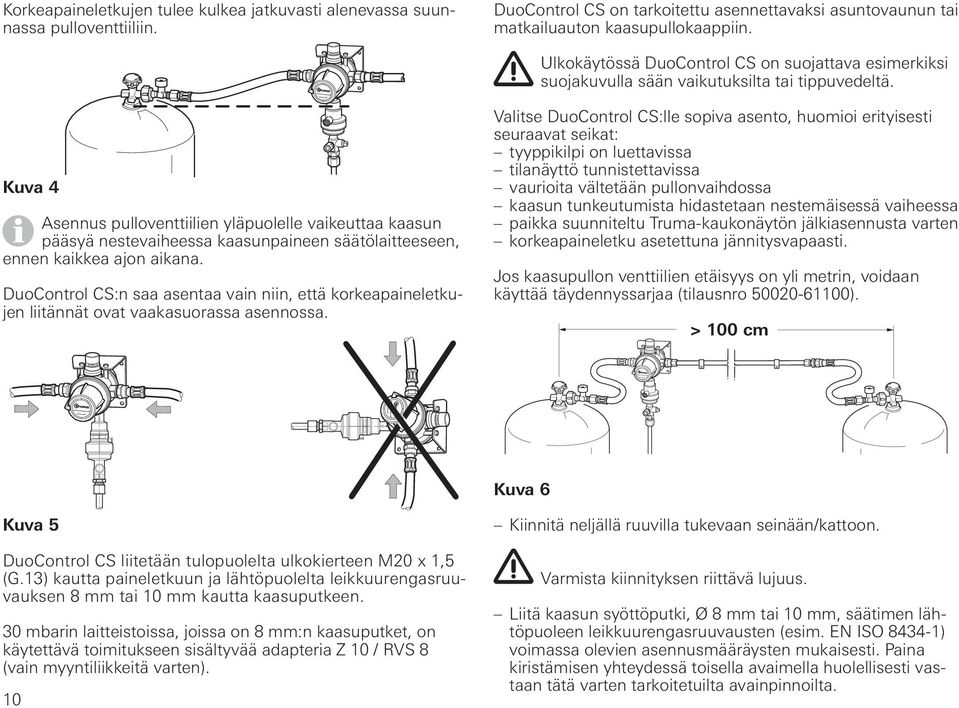

10 Korkeapaineletkujen tulee kulkea jatkuvasti alenevassa suunnassa pulloventtiiliin. DuoControl CS on tarkoitettu asennettavaksi asuntovaunun tai matkailuauton kaasupullokaappiin. Ulkokäytössä DuoControl CS on suojattava esimerkiksi suojakuvulla sään vaikutuksilta tai tippuvedeltä. Kuva 4 Asennus pulloventtiilien yläpuolelle vaikeuttaa kaasun pääsyä nestevaiheessa kaasunpaineen säätölaitteeseen, ennen kaikkea ajon aikana. DuoControl CS:n saa asentaa vain niin, että korkeapaineletkujen liitännät ovat vaakasuorassa asennossa. Valitse DuoControl CS:lle sopiva asento, huomioi erityisesti seuraavat seikat: tyyppikilpi on luettavissa tilanäyttö tunnistettavissa vaurioita vältetään pullonvaihdossa kaasun tunkeutumista hidastetaan nestemäisessä vaiheessa paikka suunniteltu Truma-kaukonäytön jälkiasennusta varten korkeapaineletku asetettuna jännitysvapaasti. Jos kaasupullon venttiilien etäisyys on yli metrin, voidaan käyttää täydennyssarjaa (tilausnro ). > 100 cm Kuva 6 Kuva 5 DuoControl CS liitetään tulopuolelta ulkokierteen M20 x 1,5 (G.13) kautta paineletkuun ja lähtöpuolelta leikkuurengasruuvauksen 8 mm tai 10 mm kautta kaasuputkeen. 30 mbarin laitteistoissa, joissa on 8 mm:n kaasuputket, on käytettävä toimitukseen sisältyvää adapteria Z 10 / RVS 8 (vain myyntiliikkeitä varten). 10 Kiinnitä neljällä ruuvilla tukevaan seinään/kattoon. Varmista kiinnityksen riittävä lujuus. Liitä kaasun syöttöputki, Ø 8 mm tai 10 mm, säätimen lähtöpuoleen leikkuurengasruuvausten (esim. EN ISO ) voimassa olevien asennusmääräysten mukaisesti. Paina kiristämisen yhteydessä toisella avaimella huolellisesti vastaan tätä varten tarkoitetuilta avainpinnoilta.
11 Ruuvaa korkeapaineletkut (vain letkunmurtumissuojan kanssa) DuoControl CS:n tuloihin, käytä tarvittaessa kulmaruuvauksia. Kun asennus on suoritettu, on ammattitaitoisen henkilön tarkastettava koko kaasulaitteiston asennus ja tiiviys. Tarkasta letkuliitäntöjen tiiviys DuoControl CS:n tuloliitännässä (esim. vuodonilmaisu-sprayllä EN mukaisesti). Käytettävissä oleva kaasuntarkastustodistus täytyy vastaavasti lisätä/muuttaa. Tämä tarkastus ei korvaa säännöllisesti suoritettavaa kaasutarkastusta! Lopuksi on tarkastettava kaikki toiminnot käyttöohjeen mukaisesti. Käyttöohje on luovutettava laitteen käyttäjälle. Tarra Oheinen tarra täytyy kiinnittää pullolaatikkoon. 11

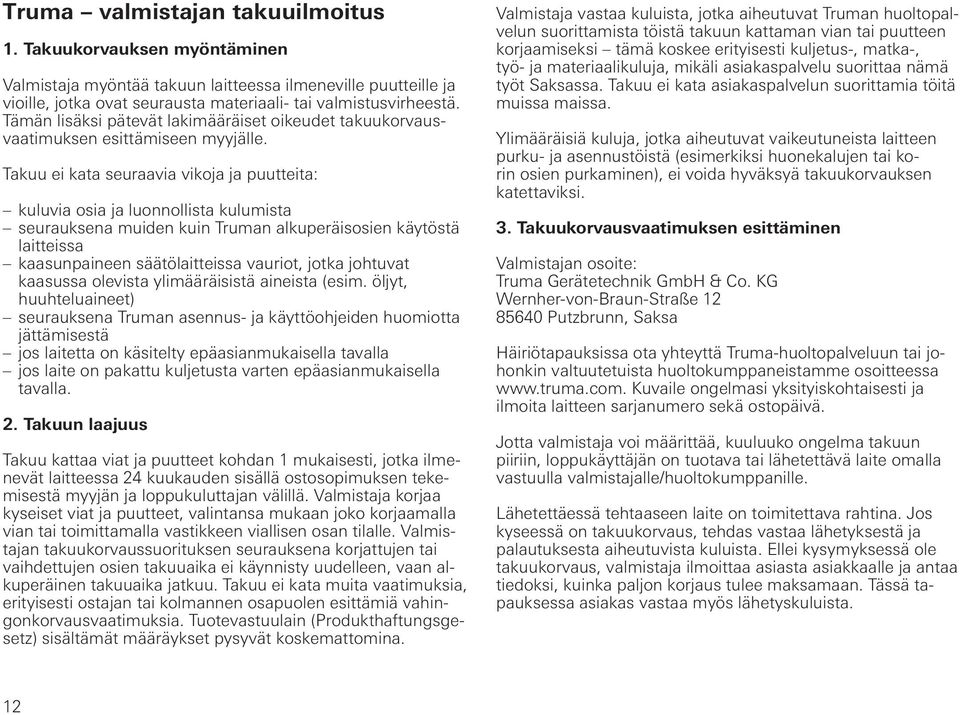

12 Truma valmistajan takuuilmoitus 1. Takuukorvauksen myöntäminen Valmistaja myöntää takuun laitteessa ilmeneville puutteille ja vioille, jotka ovat seurausta materiaali- tai valmistusvirheestä. Tämän lisäksi pätevät lakimääräiset oikeudet takuukorvausvaatimuksen esittämiseen myyjälle. Takuu ei kata seuraavia vikoja ja puutteita: kuluvia osia ja luonnollista kulumista seurauksena muiden kuin Truman alkuperäisosien käytöstä laitteissa kaasunpaineen säätölaitteissa vauriot, jotka johtuvat kaasussa olevista ylimääräisistä aineista (esim. öljyt, huuhteluaineet) seurauksena Truman asennus- ja käyttöohjeiden huomiotta jättämisestä jos laitetta on käsitelty epäasianmukaisella tavalla jos laite on pakattu kuljetusta varten epäasianmukaisella tavalla. 2. Takuun laajuus Takuu kattaa viat ja puutteet kohdan 1 mukaisesti, jotka ilmenevät laitteessa 24 kuukauden sisällä ostosopimuksen tekemisestä myyjän ja loppukuluttajan välillä. Valmistaja korjaa kyseiset viat ja puutteet, valintansa mukaan joko korjaamalla vian tai toimittamalla vastikkeen viallisen osan tilalle. Valmistajan takuukorvaussuorituksen seurauksena korjattujen tai vaihdettujen osien takuuaika ei käynnisty uudelleen, vaan alkuperäinen takuuaika jatkuu. Takuu ei kata muita vaatimuksia, erityisesti ostajan tai kolmannen osapuolen esittämiä vahingonkorvausvaatimuksia. Tuotevastuulain (Produkthaftungsgesetz) sisältämät määräykset pysyvät koskemattomina. Valmistaja vastaa kuluista, jotka aiheutuvat Truman huoltopalvelun suorittamista töistä takuun kattaman vian tai puutteen korjaamiseksi tämä koskee erityisesti kuljetus-, matka-, työ- ja materiaalikuluja, mikäli asiakaspalvelu suorittaa nämä työt Saksassa. Takuu ei kata asiakaspalvelun suorittamia töitä muissa maissa. Ylimääräisiä kuluja, jotka aiheutuvat vaikeutuneista laitteen purku- ja asennustöistä (esimerkiksi huonekalujen tai korin osien purkaminen), ei voida hyväksyä takuukorvauksen katettaviksi. 3. Takuukorvausvaatimuksen esittäminen Valmistajan osoite: Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn, Saksa Häiriötapauksissa ota yhteyttä Truma-huoltopalveluun tai johonkin valtuutetuista huoltokumppaneistamme osoitteessa Kuvaile ongelmasi yksityiskohtaisesti ja ilmoita laitteen sarjanumero sekä ostopäivä. Jotta valmistaja voi määrittää, kuuluuko ongelma takuun piiriin, loppukäyttäjän on tuotava tai lähetettävä laite omalla vastuulla valmistajalle/huoltokumppanille. Lähetettäessä tehtaaseen laite on toimitettava rahtina. Jos kyseessä on takuukorvaus, tehdas vastaa lähetyksestä ja palautuksesta aiheutuvista kuluista. Ellei kysymyksessä ole takuukorvaus, valmistaja ilmoittaa asiasta asiakkaalle ja antaa tiedoksi, kuinka paljon korjaus tulee maksamaan. Tässä tapauksessa asiakas vastaa myös lähetyskuluista. 12

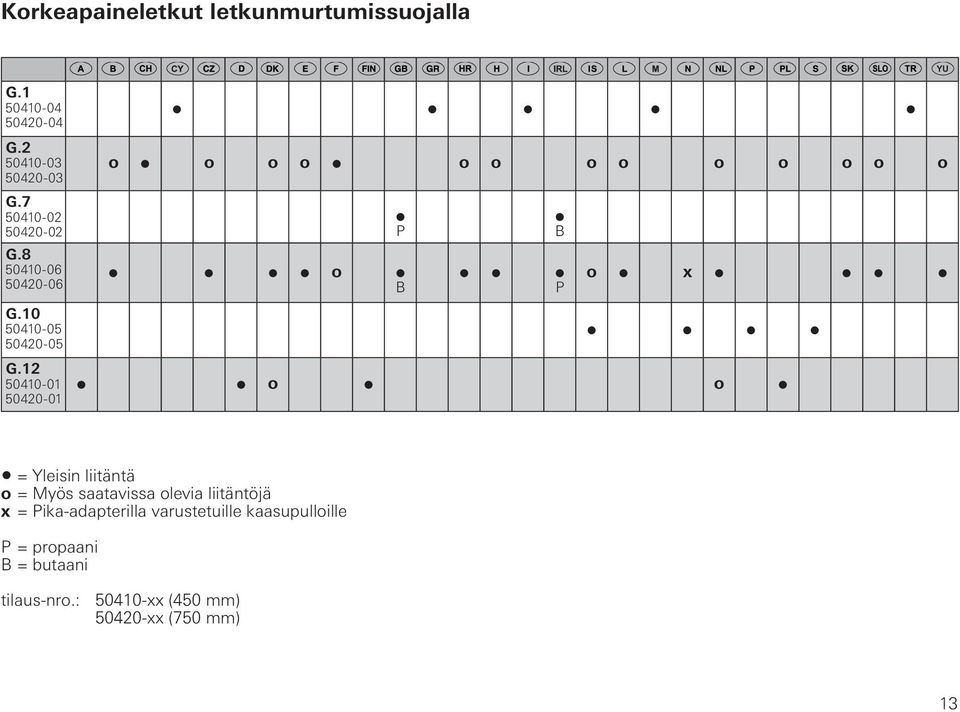

13 Korkeapaineletkut letkunmurtumissuojalla G G G o o o o o o o o o o o o o P G o B P o x G B G o o YU = Yleisin liitäntä o = Myös saatavissa olevia liitäntöjä x = Pika-adapterilla varustetuille kaasupulloille P = propaani B = butaani tilaus-nro.: xx (450 mm) xx (750 mm) 13
14
15

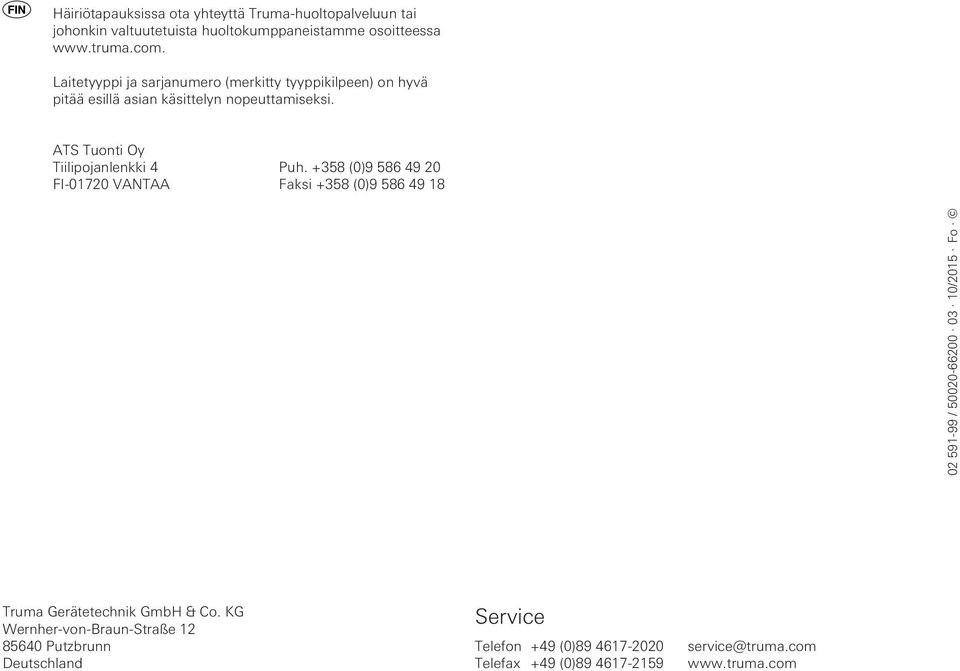

16 Häiriötapauksissa ota yhteyttä Truma-huoltopalveluun tai johonkin valtuutetuista huoltokumppaneistamme osoitteessa Laitetyyppi ja sarjanumero (merkitty tyyppikilpeen) on hyvä pitää esillä asian käsittelyn nopeuttamiseksi. ATS Tuonti Oy Tiilipojanlenkki 4 Puh (0) FI VANTAA Faksi +358 (0) / /2015 Fo Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße Putzbrunn Deutschland Service Telefon +49 (0) Telefax +49 (0) service@truma.com
