Suomussalmen kunta PITÄMÄN JÄTEVEDENPUHDISTAMON SANEERAUS

Transkriptio

1 KONEET JA LAITTEET Positio Laite Tyyppi Kapasiteetti Varusteet Alustava teho/kw Hankinta TA=taajuusmuuttaja, GS=pyorintävahti, HS=hätäseis KU = Kuuluu urakkaan, TH = tilaajan erillishankinta, Nyk=nykyinen Esikäsittely, 100 PU Hiekkalietepumppu 1, 2, 3 Mammutpumppu á 20 m3/h magneettiventtiili DN 50 Nyk ilmaputki DN 25, nousuputki DN 100 KO-101 Porrasvälppä säleväli 3 mm 200 m 3 /h, b=700 mm HS, GS, materiaali RST 0,5 Nyk KO-102 Hiekanerotin HS 0,5 Nyk Nykyinen ruuvi, kulutusvuoraus, vaihteisto ja moottori uusitaan KO-103 Välpepuristin + välpepesuri Ruuvipuristin-pesuri 0,4 m 3 /h, DN 200 materiaali HST 1 KU Välpepuristin korvataan ruuvipesurilla KO-104 Hiekkalava Siirrettävä hiekkalava 7 m 3 kohdepoisto - KU lämpöeristys, 50 mm polyuretaani KO-105 Hiekkalavan levitysruuvi 0,5 KU Ilmastus, 200 KO-201 Ilmastuskompressori 1 Kiertomäntä 1200 m 3 /h x 4,5 mbar 3-lapainen, äänieristetty, TA, HS 30 KU Korvaa vanhan kompressorin KO-202 Ilmastuskompressori 2 Kiertomäntä 1200 m 3 /h x 4,5 mbar 3-lapainen, äänieristetty, TA, HS 30 KU Korvaa vanhan kompressorin KO-203 Ilmastuskompressori 3 Kiertomäntä 2122 m 3 /h x 4,5 mbar TA, HS 45 Nyk Nykyinen MV-201 Ilmastusilman säätöventtiili 1 Pallokalottiventtiili m 3 /h, DN 125 sähkömoottorikäyttö 0,15 KU asennoitin, asennonosoitin, yläräja, alaraja, portaaton säätö MV-202 Ilmastusilman säätöventtiili 2 Pallokalottiventtiili m 3 /h, DN 125 sähkömoottorikäyttö 0,15 KU asennoitin, asennonosoitin, yläräja, alaraja, portaaton säätö Jälkiselkeytys, 300 KO-301 Selkeyttimen 1 laahain Ketjulaaha momenttikytkin, pyörintävahti, HS 0,3 Nyk ilmaputki DN 50, nousuputki DN 100 KO-302 Selkeyttimen 2 laahain Ketjulaaha momenttikytkin, pyörintävahti, HS 0,3 Nyk ilmaputki DN 50, nousuputki DN 100 PU Palautuslietepumppu 1, 2, 3 Mammutpumppu á 50 m3/h magneettiventtiili DN 50 Nyk ilmaputki DN 50, nousuputki DN 100 PU Palautuslietepumppu 4, 5, 6 Mammutpumppu á 50 m3/h magneettiventtiili DN 50 Nyk ilmaputki DN 50, nousuputki DN 100 KO-303 Pintalietteen poistokouru 1 Ryyppyruuhi Nyk KO-304 Pintalietteen poistokouru 2 Ryyppyruuhi Nyk MV-305 Palautuslietteen ilmansäätöventtiili 1 Läppäventtiili m 3 /h, DN 80 sähkömoottorikäyttö 0,15 Nyk asennoitin, asennonosoitin, yläräja, alaraja, portaaton säätö MV-306 Palautuslietteen ilmansäätöventtiili 2 Läppäventtiili m 3 /h, DN 80 sähkömoottorikäyttö 0,15 Nyk asennoitin, asennonosoitin, yläräja, alaraja, portaaton säätö PU-307 Ylijäämälietepumppu 1 Mammutpumppu á 20 m3/h magneettiventtiili DN 25 Nyk ilmaputki DN 25, nousuputki DN 100, poisto kanavasta PU-308 Ylijäämälietepumppu 2 Mammutpumppu á 20 m3/h magneettiventtiili DN 25 Nyk ilmaputki DN 25, nousuputki DN 100, poisto kanavasta Sakeuttamo, 400 KO-401 Sakeutinkoneisto Pyöreä pohjakaavin HS 0,25 Nyk PU-402 Sakeutetun lietteen pumppu Epäkeskoruuvipumppu 4 12 m 3 /h, 5 bar 5 KU Kierrosnopeus enintään 300 1/min tuotolla 7 m 3 /h KO-403 Lietteen varastoaltaan sekoitin upposekoitin akseliteho 1 kw vaaka-akselinen 3 KU Kierrosnopeus enintään 700 1/min KO-501 Lietteen kuivauskone Linko max 10 m 3 /h, 250 kgts/h HS, TA, pesuveden sukuluukku 17 TH Miehittämättömään käyttöön, HS, TA, (erillinen hankinta) PU-502 Sakeutetun lietteen pumppu Epäkeskoruuvipumppu 4 12 m 3 /h, 5 bar tjm-säätö, TA, 5 TH Kierrosnopeus enintään 300 1/min tuotolla 7 m 3 /h (erillinen hankinta) PU-503 Kuivatun lietteen pumppu Mäntäpumppu, hydraulinen 1 3 m 3 /h, 16 bar Holvausvahti, painemittaus, HS 11 TH (Erillinen hankinta) MV-504 Lieteputken / pesuveden sulkuluukku moottorikäyttöinen levyluisti DN 200, NP 16 sähkömoottorikäyttö 0,3 KU pesuveden säätö, asennonosoitin,yläräja,alaraja,on/off säätö MV-505 Lieteputken sulkuventtiili moottorikäyttöinen levyluisti DN 200, NP 16 sähkömoottorikäyttö 0,3 KU asennonosoitin, yläräja, alaraja, on/off säätö MV-506 Lieteputken sulkuventtiili moottorikäyttöinen levyluisti DN 200, NP 16 sähkömoottorikäyttö 0,3 KU asennonosoitin, yläräja, alaraja, on/off säätö 1

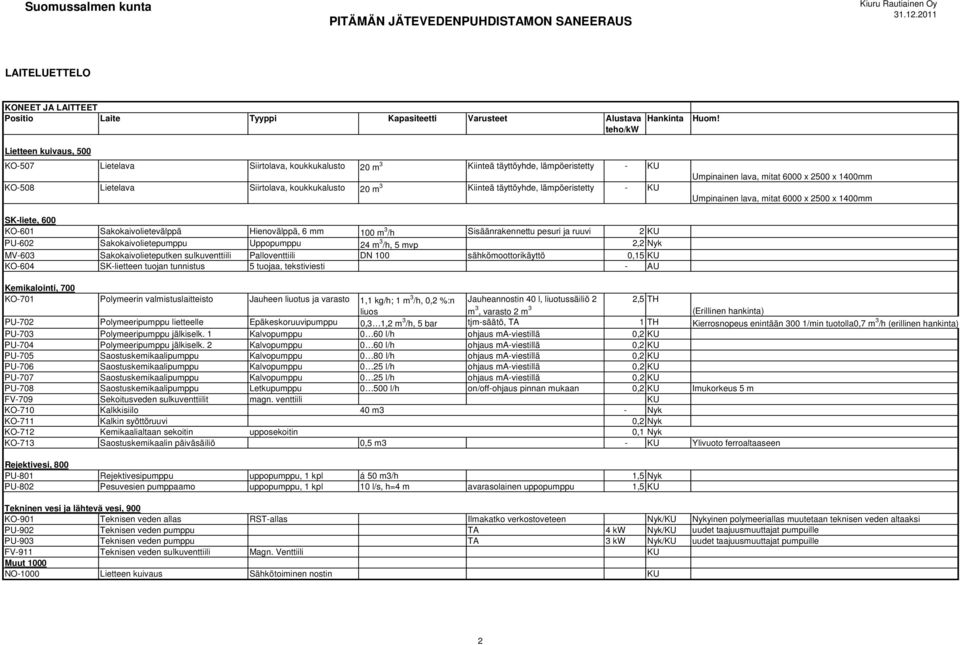

2 KONEET JA LAITTEET Positio Laite Tyyppi Kapasiteetti Varusteet Alustava teho/kw Hankinta KO-507 Lietelava Siirtolava, koukkukalusto 20 m 3 Kiinteä täyttöyhde, lämpöeristetty - KU KO-508 Lietelava Siirtolava, koukkukalusto 20 m 3 Kiinteä täyttöyhde, lämpöeristetty - KU Umpinainen lava, mitat 6000 x 2500 x 1400mm Umpinainen lava, mitat 6000 x 2500 x 1400mm SK-liete, 600 KO-601 Sakokaivolietevälppä Hienovälppä, 6 mm 100 m 3 /h Sisäänrakennettu pesuri ja ruuvi 2 KU PU-602 Sakokaivolietepumppu Uppopumppu 24 m 3 /h, 5 mvp 2,2 Nyk MV-603 Sakokaivolieteputken sulkuventtiili Palloventtiili DN 100 sähkömoottorikäyttö 0,15 KU KO-604 SK-lietteen tuojan tunnistus 5 tuojaa, tekstiviesti - AU Kemikalointi, 700 KO-701 Polymeerin valmistuslaitteisto Jauheen liuotus ja varasto 1,1 kg/h; 1 m 3 /h, 0,2 %:n Jauheannostin 40 l, liuotussäiliö 2 2,5 TH liuos m 3, varasto 2 m 3 (Erillinen hankinta) PU-702 Polymeeripumppu lietteelle Epäkeskoruuvipumppu 0,3 1,2 m 3 /h, 5 bar tjm-säätö, TA 1 TH Kierrosnopeus enintään 300 1/min tuotolla0,7 m 3 /h (erillinen hankinta) PU-703 Polymeeripumppu jälkiselk. 1 Kalvopumppu 0 60 l/h ohjaus ma-viestillä 0,2 KU PU-704 Polymeeripumppu jälkiselk. 2 Kalvopumppu 0 60 l/h ohjaus ma-viestillä 0,2 KU PU-705 Saostuskemikaalipumppu Kalvopumppu 0 80 l/h ohjaus ma-viestillä 0,2 KU PU-706 Saostuskemikaalipumppu Kalvopumppu 0 25 l/h ohjaus ma-viestillä 0,2 KU PU-707 Saostuskemikaalipumppu Kalvopumppu 0 25 l/h ohjaus ma-viestillä 0,2 KU PU-708 Saostuskemikaalipumppu Letkupumppu l/h on/off-ohjaus pinnan mukaan 0,2 KU Imukorkeus 5 m FV-709 Sekoitusveden sulkuventtiilit magn. venttiili KU KO-710 Kalkkisiilo 40 m3 - Nyk KO-711 Kalkin syöttöruuvi 0,2 Nyk KO-712 Kemikaalialtaan sekoitin upposekoitin 0,1 Nyk KO-713 Saostuskemikaalin päiväsäiliö 0,5 m3 - KU Ylivuoto ferroaltaaseen Rejektivesi, 800 PU-801 Rejektivesipumppu uppopumppu, 1 kpl á 50 m3/h 1,5 Nyk PU-802 Pesuvesien pumppaamo uppopumppu, 1 kpl 10 l/s, h=4 m avarasolainen uppopumppu 1,5 KU Tekninen vesi ja lähtevä vesi, 900 KO-901 Teknisen veden allas RST-allas Ilmakatko verkostoveteen Nyk/KU Nykyinen polymeeriallas muutetaan teknisen veden altaaksi PU-902 Teknisen veden pumppu TA 4 kw Nyk/KU uudet taajuusmuuttajat pumpuille PU-903 Teknisen veden pumppu TA 3 kw Nyk/KU uudet taajuusmuuttajat pumpuille FV-911 Teknisen veden sulkuventtiili Magn. Venttiili KU Muut 1000 NO-1000 Lietteen kuivaus Sähkötoiminen nostin KU 2

3 MITTAUKSET Positio Mittaus Tyyppi Mittausalue Kapasiteetti/koko Hankinta Esikäsittely, 100 FIQR-101 Tulovirtaama 1 magn. putkimittaus m 3 /h DN 200 KU irrallinen lähetinyksikkö lukemanäytöllä, kaapelia 10 m FIQR-102 Tulovirtaama 2 magn. putkimittaus m 3 /h DN 150 KU irrallinen lähetinyksikkö lukemanäytöllä, kaapelia 10 m FIQR-103 Tulovirtaama 3 magn. putkimittaus m 3 /h DN 150 KU irrallinen lähetinyksikkö lukemanäytöllä, kaapelia 10 m QJ-104 Tulevan veden näytteenotin automaattinen kokoomanäytteenotin virtaamaohjaus ma-viestillä KU LISA-105 Välppäaltaan pinta ultraääni 0 4 m KU Käynnistää ja pysäyttää välpän WSA-106 GSA-107 TIR-108 Tulevan jäteveden lämpötila 0 30 o C Nyk QIRA-109 Tulevan veden ph ph-elektrodi 2 12 ph integroitu lämpötilan mittaus KU Ilmastus, 200 QIRCA-201 Ilmastusaltaan 1 happi optinen luminesenssi 0 10 mg/l KU - Yhteinen digitaalinen lähetin- ja vahvistinyksikkö 7 mittaukselle QIRCA-202 Ilmastusaltaan 2 happi optinen luminesenssi 0 10 mg/l KU - kaapelipituus kaikille mittauksille 20 m QIRA-203 Ilmastusaltaan 1 kiintoaine mg/l KU QIRA-204 Ilmastusaltaan 2 kiintoaine mg/l KU PICA-205 Ilmastusilman paine painelähetin mbar KU Jälkiselkeytys, 300 GSA-301 Lietelaahan ketjuvahti induktiivinen kytkin Nyk GSA-302 Lietelaahan ketjuvahti induktiivinen kytkin Nyk WSA-303 Lietelaahan momenttikytkin Nyk WSA-304 Lietelaahan momenttikytkin Nyk FIQRCA-305 Palautuslietevirtaama venturi, paineanturi m 3 /h Nyk FIQRCA-306 Palautuslietevirtaama venturi, paineanturi m 3 /h Nyk FIQRCA-307 Ylijäämälietevirtaama V-pato, paineanturi m 3 /h Nyk Sakeuttamo, 400 LISA-403 Lietteen varastoaltaan pintakytkin 2-toiminen pintavippa 0 5 m KU Käynnistää ja pysäyttää sakeutetun lietteen pumpun LICA-404 Lietteen varastoaltaan mittaus ultraääni 0 5 m KU FIQRA-501 Kuivattava lietemäärä magn. putkimittaus 0 20 m 3 /h DN 50 KU kiinteä lähetinyksikkö lukemanäytöllä PICA-502 Kuivatun lietteen siirtolinjan paine painelähetin 0 20 bar KU LSA-503 Lietelavan 1 pinta ultraääni 0 2 m KU LSA-504 Lietelavan 2 pinta ultraääni 0 2 m KU GSA-505 Lietelavan 1 sijaintitieto KU GSA-506 Lietelavan 2 sijaintitieto KU GSA-507 KU GSA-508 KU 3

4 MITTAUKSET Positio Mittaus Tyyppi Mittausalue Kapasiteetti/koko Hankinta SK-liete, 600 FIQR-601 Vastaanotettu sk-lietemäärä magn. putkimittaus m 3 /h DN 100 KU LISA-602 Sakokaivolietealtaan pinta ultraääni 0 4 m Nyk Käynnistää ja pysäyttää sakokaivolietepumpun 1 LSA-603 Sakokaivolietealtaan yläraja pintavippa 0 0,5 m Nyk Kemikalointi, 700 LISA-701 Kemikaalialtaan pinta ultraääni 0 4 m KU LSA-702 Päiväsäiliön pinnanmittaus pintavippa 0 2 m KU LS-703 Päiväsäiliön alarajavippa 2-toiminen pintavippa 0 2 m KU Rejektivesi, 800 LS-801 Rejektipumppaamon pintakytkin 2-toiminen pintavippa 0 0,5 m Nyk Käynnistää ja pysäyttää rejektivesipumpun LSA-802 Rejektipumppaamon yr-hälytys pintavippa 0 0,5 m Nyk LS-803 Pesuvesipumppaamon pintakytkin 2-toiminen pintavippa 0 0,5 m KU Käynnistää ja pysäyttää pesuvesipumpun LSA-804 Pesuvesipumppaamon yr-hälytys pintavippa 0 0,5 m KU Tekninen vesi ja lähtevä vesi, 900 LISA-901 Teknisen veden altaan pinta ultraääni 0 4 m KU FIQR-902 Lähtevä virtaama V-pato, ultraäänianturi Nyk FIQRA-903 Ohitusvirtaama V-pato, ultraäänianturi Nyk TIR-904 Lähtevän vedenlämpötila 0 30 o C KU QIRA-905 Lähtevän veden sameus NTU KU QIRA-906 Lähtevän veden ph ph-elektrodi 2 12 ph integroitu lämpötilan mittaus KU QJ-907 Lähtevän veden näytteenotin automaattinen kokoomanäytteenotin virtaamaohjaus ma-viestillä KU TIRA-908 Prosessihallin lämpötila 0 30 o C KU FIQR-909 Teknisen veden virtaamamittaus magn. Putkimittaus DN 50 KU PICA-910 Teknisen veden vesijohtolinjan paine painelähetin 0 10 bar KU 4

5 KÄSIKÄYTTÖISET VENTTIILIT Positio Putkilinjapositio Tyyppi Kapasiteetti/koko Hankinta HV 201 ilmastusilman jakoputki palloventtiili AISI 316 DN 80 KU HV 202 ilmastusilman jakoputki palloventtiili AISI 316 DN 80 KU HV 203 ilmastusilman jakoputki palloventtiili AISI 316 DN 80 KU HV 205 ilmastusilman jakoputki palloventtiili AISI 316 DN 80 KU HV 206 ilmastusilman jakoputki palloventtiili AISI 316 DN 80 KU HV 411 sakeutetun lietteen putki kumiluistiventtiili AISI 316/valurauta DN 80 KU HV 412 sakeutetun lietteen putki kumiluistiventtiili AISI 316/valurauta DN 80 KU HV 510 sakeutetun lietteen putki kumiluistiventtiili AISI 316/valurauta DN 65 KU HV 511 sakeutetun lietteen putki kumiluistiventtiili AISI 316/valurauta DN 80 KU HV 512 sakeutetun lietteen putki kumiluistiventtiili AISI 316/valurauta DN 80 KU HV 701 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 702 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 703 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 704 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 705 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 706 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 707 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 708 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 709 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 710 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 711 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 712 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 713 kemikaaliputket palloventtiili PP-muovi DN 25 KU HV 810 pesuvesipumppaamon paineputki kumiluistiventtiili AISI 316/valurauta DN 80 KU TV 810 pesuvesipumppaamon paineputki pallotakaiskuventtiili AISI 316/valurauta DN 80 KU HV 901 teknisen veden paineputki palloventtiili AISI 316 DN 50 KU HV 902 teknisen veden paineputki palloventtiili AISI 316 DN 50 KU HV 903 teknisen veden paineputki palloventtiili AISI 316 DN 50 KU HV 904 teknisen veden paineputki palloventtiili AISI 316 DN 50 KU TV 911 teknisen veden paineputki pallotakaiskuventtiili AISI 316 DN 50 KU TV 912 teknisen veden paineputki pallotakaiskuventtiili AISI 316 DN 50 KU 5
