1 / / FI Liesituuletin STR SENNUS Liesituuletin Lapetek stra on tarkoitettu asennettavaksi yläkaappiin tai erilliseen kupuun. Liesituuletin on varustettu Easy CleanTM -moottorilla, halogeenivaloilla ja rasvasuodattimella. Moottorilla on 4 eri nopeutta sekä perusilmanvaihtotoiminto. Tuulettimen asennus, käyttö ja kunnossapito käyvät ilmi tästä ohjeesta. Tekniset tiedot Mitat: kts. kuva Sähköliitäntä: 230 V ~ suojamaadoituksella Valaistus: Halogeenivalo 2 V 20 W, kanta G Ø60 Ø50 SENNUS sennuksessa tarvittavat osat, ruuvit, takaiskuventtiili yms. toimitetaan liesituulettimen yhteydessä. Poistoilman ulosjohtamisessa on noudatettava viranomaisten määräyksiä. Liesituuletinta ei saa liittää sellaiseen savuhormiin, jota käytetään myös savukaasujen poistoon esim. kaasu-/puukamiinoista, puu-/öljypannuista jne. Liesituulettimen asennus Liesituulettimen ja sähkölieden välisen etäisyyden tulee olla vähintään 45 cm. Kaasuliettä käytettäessä vähintään 65 cm. Mikäli kaasulieden valmistaja suosittelee suurempaa asennuskorkeutta, on sitä käytettävä. Liesituuletin asennetaan yläkaappiin tai erilliseen kupuun. sennusaukon mitat ovat 49 cm leveässä mallissa 450 x 297 mm ja 66 cm leveässä mallissa 620 x 297 mm. Tuuletin kiinnitetään 4 ruuvilla, kuva 2. HUOM! Hormiputken tulee asennettaessa tulla suoraan hormiliitäntään, kuva ,5 8, C D 05, C D 49 cm , cm , /650 2 Sähköliitäntä Liesituuletin toimitetaan suojamaadoitetulla pistotulpalla varustetulla liitäntäjohdolla, joka kytketään suojamaadoitettuun pistorasiaan. Pistorasiaan tulee päästä käsiksi myös asennuksen jälkeen. Liitäntää ja pistorasian sijaintia saa muuttaa vain valtuutettu sähköasentaja. Pakkauksen ja tuotteen kierrätys Pakkausjätteet on toimitettava lähimmälle kierrätysasemalle jätteenkäsittelyä varten. 3 Tämä merkki kertoo, että laitetta ei saa käsitellä kotitalousjätteenä. Se on toimitettava sähkö- ja elektroniikkaosia käsittelevälle kierrätysasemalle. Varmistamalla tuotteen asianmukaisen käsittelyn autat ehkäisemään negatiivisia ympäristö- ja terveysvaikutuksia, joita saattaa syntyä, mikäli tuote hävitetään normaalin kotitalousjätteen joukossa. Lisätietoja kierrätyksestä saat paikallisilta jätehuollon viranomaisilta tai liikkeestä, josta tuote on ostettu.

2 2 / 8 FI KÄYTTÖOHJEET / KÄYTTÖ Liesituulettimen alla liekittäminen on kielletty. Ilmanvaihto on järjestettävä siten, että huoneeseen tulee riittävästi ilmaa silloin, kun liesituuletinta käytetään samanaikaisesti muita polttoenergiaa käyttävien laitteiden kanssa, esim. takka, kaasuliedet, kaasu-/puukamiinat, puu-/öljypannut yms. Ennen kuin tuote annetaan henkisiltä tai fyysisiltä kyvyiltään tai aisteiltaan rajoittuneiden henkilöiden tai lasten käyttöön, heille on selitettävä, kuinka tuotetta käytetään Valaisimen kytkin, kuva 4. Tehonsäädön kytkin, kuva 4. Perusilmanvaihto 2-5 Moottorin tehonsäätö Käynnistä liesituuletin mieluiten jo ennen ruoanvalmistuksen aloittamista käryn leviämisen estämiseksi. Sovita moottorin teho ruoanvalmistustavan mukaan. Jätä tuuletin perusilmanvaihdolle joksikin aikaa vielä ruoanvalmistuksen päätyttyä. Tarpeen mukaan hyödynnä liesituuletinta myös uunin ja astianpesukoneen käytön yhteydessä. HUOLTO J KUNNOSSPITO Puhdistus Tulipalon leviämisriski kasvaa, mikäli liesituuletinta ei puhdisteta säännöllisin väliajoin. HUOM! Moottoria ei saa kastella eikä pestä märällä! Rasvasuodatin tulee normaalikäytössä pestä vähintään joka toinen viikko - Tuulettimen siipipyörä, sivusäleiköt sekä tuulettimen sisäpuoli tulee puhdistaa vähintään kahdesti vuodessa Rasvasuodatin, tuulettimen siipipyörä ja sivusäleiköt voidaan pestä astianpesukoneessa. Vaihtoehtoisesti osia voi liottaa ja pestä lämpimällä vedellä ja käsiastianpesuaineella. Muita tuulettimen osia voi pyyhkiä kostealla liinalla ja käsiastianpesuaineella. Suojaa puhdistuksen aikana moottori ja liitososat kosteudelta. 6 Irrota rasvasuodatin vetämällä pyöreiden reikien kohdalta suoraan alaspäin, kuva 5. Painamalla lankapuristinta saat suodatinosan irti kehyksestä, kuva 5. Moottorin voi irrottaa avaamalla ensin moottorin sivulla oleva sähköliitäntä, kuva 6. Käännä sulkusalpaa, kuva 6, joka lukitsee moottorin. Vedä moottoria ulospäin, kunnes se vapautuu salvasta, ja sen jälkeen alaspäin.

3 FREE 3 / 8 Sivusäleiköt saa irti nostamalla lukitusreunusta ruuvimeisselillä ja kääntämällä säleikköä nuolen suuntaa, kuva 7. Siipipyörä irtoaa painamalla pyörän keskellä olevia muovitappeja yhteen ulosvedettäessä, kuva 8. LOCK O P E N / senna osat puhdistuksen ja kuivauksen jälkeen paikalleen päinvastaisessa järjestyksessä. Varmista että osat lukittuvat paikalleen ja että sähköliitäntä ja moottori ovat kunnolla kiinni. Mikäli rasvasuodatin ei pysy paikoillaan, tarkista että lankapuristin on sijoitettu keskelle suodatinta, kuva 9. Halogeenipolttimon vaihto, kuva 0 HUOM! Palovammavaara. Sammuta valaisin polttimon vaihdon ajaksi! Irrota metallirengas, kuva 0. Polttimo voidaan nyt vaihtaa (halogeenipolttimo 2 V 20 W, kanta G4). Vältä koskemasta polttimon lasipintaa paljain käsin. Vianetsintä ja huolto Tarkista että sähköliitäntä on kunnolla paikallaan ja että sulake on ehjä. Kokeile valoja ja kaikkia moottorin tehoja selvittääksesi mikä toiminto ei toimi. Ongelmatilanteissa ota yhteyttä Oy Lapetek b, puh , lapetek@lapetek.fi tai suoraan Oy Lapetek b/huolto, puh Tuotetta koskevat voimassa olevat EHL-määräykset. = 8 9 = 0 > 200º C

4 4 / /

5 5 / / S Spisfläkt STR INSTLLTION Spisfläkt Lapetek stra är avsedd för montering i överskåp eller designkupa. Fläkten är utrustad med Easy Clean motorpaket och har 4 hastigheter och ventilationsläge. Fläkten har halogenlampor och metalltrådsfilter. Installation, skötsel, underhåll mm. framgår av denna anvisning. Tekniska uppgifter Mått: se fig. Elanslutning: 230 V ~ med skyddsjord. elysning: Halogenlampa 2V 20W, sockel G Ø60 Ø50 INSTLLTION Monteringsdetaljer, tätslutande spjäll, skruvar mm levereras med fläkten. vledning av utblåsningsluften skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet. (overket). Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökgaser från tex gas/braskaminer, ved/oljepannor etc ,5 8, C D 05, /650 Montering av fläkten vståndet mellan spis och fläkt måste vara minst 45 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gasspisens tillverkare ska hänsyn tas till detta. Fläkten monteras i överskåp eller designkupa. Inbyggnadsmåttet för fläkten är 450x297 mm för 49 cm fläkt, alternativt 620x297 mm för 66 cm fläkt. Fläkten skruvas fast med 4 st skruvar, fig 2. OS! Vid montering med anslutningsslang, måste slangen monteras sträckt närmast anslutningen, fig 3. Elektrisk installation Spisfläkten levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Vägguttaget ska vara åtkomligt efter installation. nnan typ av anslutning eller utbyte av sladdställ ska utföras av behörig fackman. Emballage- och produktåtervinning Emballaget ska lämnas in på närmaste miljöstation för återvinning Symbolen anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av eloch elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan C D 49 cm , cm ,

6 6 / 8 S RUKSNVISNING / NVÄNDNING tt flambera under spisfläkten är inte tilllåtet. Tillräckligt med luft måste tillföras rummet när spisfläkten används samtidigt med produkter som använder annan energi, än el-energi tex gasspis, gas/braskaminer, ved/oljepannor etc. Innan produkten används av personer med nedsatt mental, sensorisk eller fysisk förmåga, eller av barn, ska de informeras om hur produkten är avsedd att användas Vred för belysning, fig 4. Vred för fläktmotor, fig 4. Ventilationsläge 2-5 Hastighet på fläktmotor Starta gärna fläkten innan matlagning, för att hindra att os sprids i rummet. npassa fläktens hastighet till typ av matlagning. Låt gärna fläkten arbeta i ventilationsläge en stund efter matlagning. Vid behov, utnyttja ventilationsläget även när ugnen används, eller efter maskindiskning. SKÖTSEL OCH UNDERHÅLL Rengöring Risken för brandspridning ökar om spisfläkten inte rengörs så ofta som anges. OS! Motorpaketet får ej diskas eller utsättas för väta! Filter ska rengöras minst varannan vecka vid normal användning. - Fläkthjul, sidogaller samt insidan av fläkten ska rengöras minst två gånger per år. Filter, fläkthjul och sidogaller diskas i diskmaskin. Delarna kan alternativt blötläggas i varmt vatten och diskmedel. Övriga delar av fläkten torkas av med fuktad trasa och diskmedel. Skydda motor och kontaktdelar från väta. 6 Lossa filterkassetten genom att med hjälp av de runda hålen i filterplåten dra kassetten rakt ned, fig 5. Vid blötläggning, tag isär filtret och avlägsna filterduken genom att klämma ihop trådbygeln, fig 5. Motorpaketet demonteras genom att först lossa elkontakten på sidan om motorenheten, fig 6. Vrid spärrhakarna, fig 6, som låser fast motorpaketet. Dra enheten utåt, så att den frigörs från stiften, och sedan nedåt.

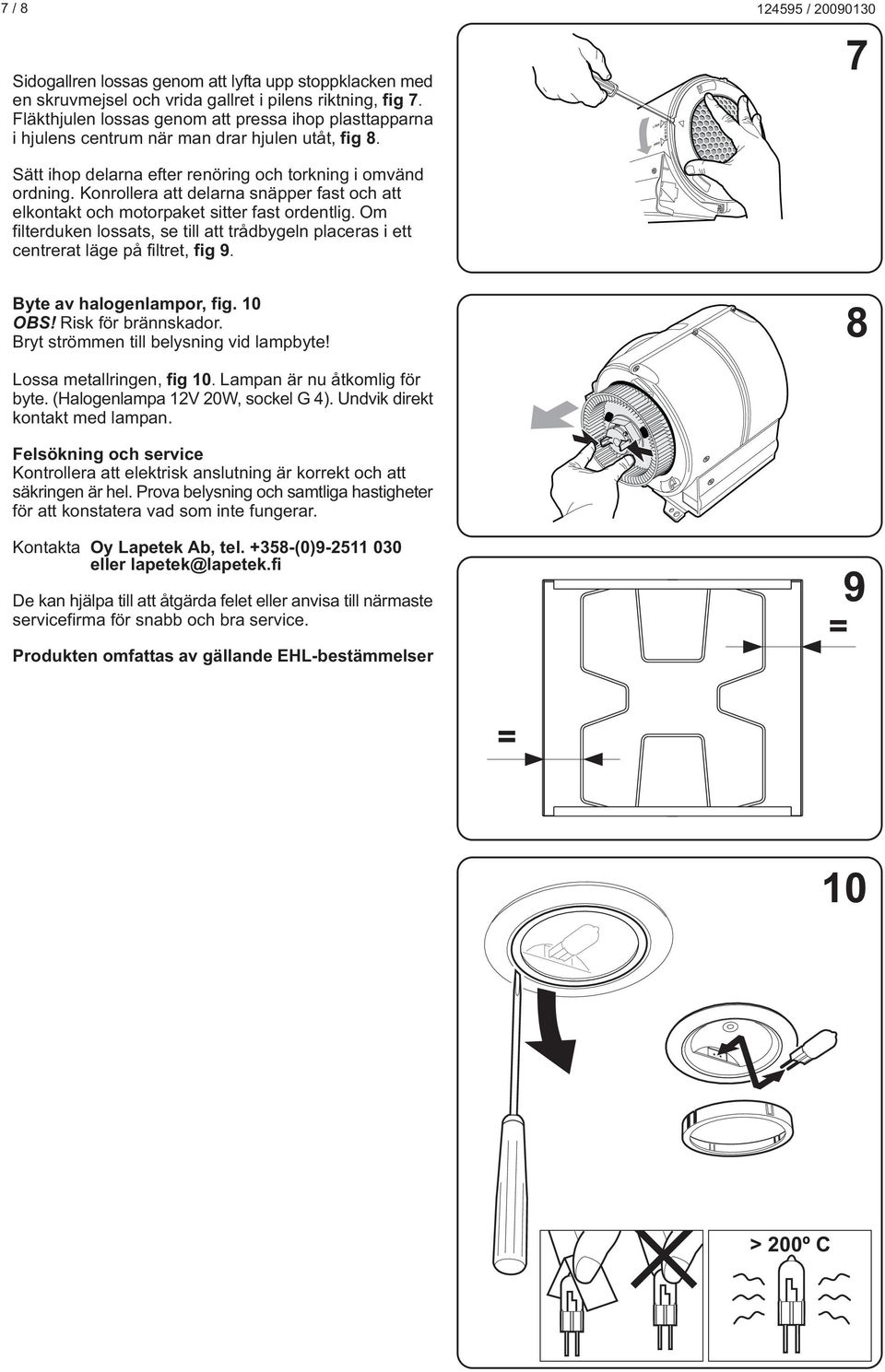

7 7 / 8 Sidogallren lossas genom att lyfta upp stoppklacken med en skruvmejsel och vrida gallret i pilens riktning, fig 7. Fläkthjulen lossas genom att pressa ihop plasttapparna i hjulens centrum när man drar hjulen utåt, fig 8. Sätt ihop delarna efter renöring och torkning i omvänd ordning. Konrollera att delarna snäpper fast och att elkontakt och motorpaket sitter fast ordentlig. Om filterduken lossats, se till att trådbygeln placeras i ett centrerat läge på filtret, fig 9. LOCK O P E N FREE / yte av halogenlampor, fig. 0 OS! Risk för brännskador. ryt strömmen till belysning vid lampbyte! Lossa metallringen, fig 0. Lampan är nu åtkomlig för byte. (Halogenlampa 2V 20W, sockel G 4). Undvik direkt kontakt med lampan. Felsökning och service Kontrollera att elektrisk anslutning är korrekt och att säkringen är hel. Prova belysning och samtliga hastigheter för att konstatera vad som inte fungerar. Kontakta Oy Lapetek b, tel (0) eller lapetek@lapetek.fi De kan hjälpa till att åtgärda felet eller anvisa till närmaste servicefirma för snabb och bra service. Produkten omfattas av gällande EHL-bestämmelser = 8 9 = 0 > 200º C

8 8 / /
