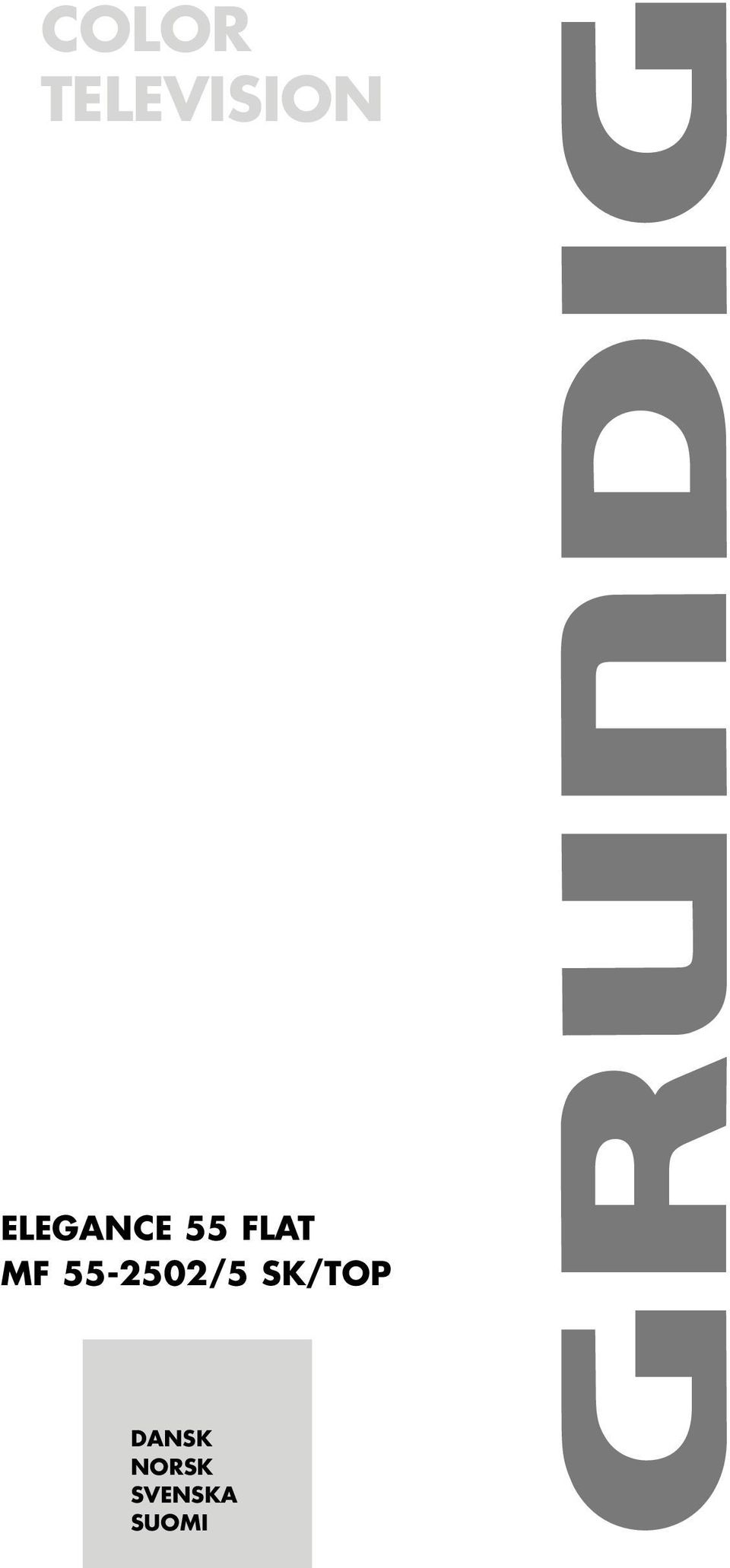

1 COLOR TELEVISION ELEGANCE 55 FLAT MF /5 SK/TOP DANSK NORSK SVENSKA SUOMI

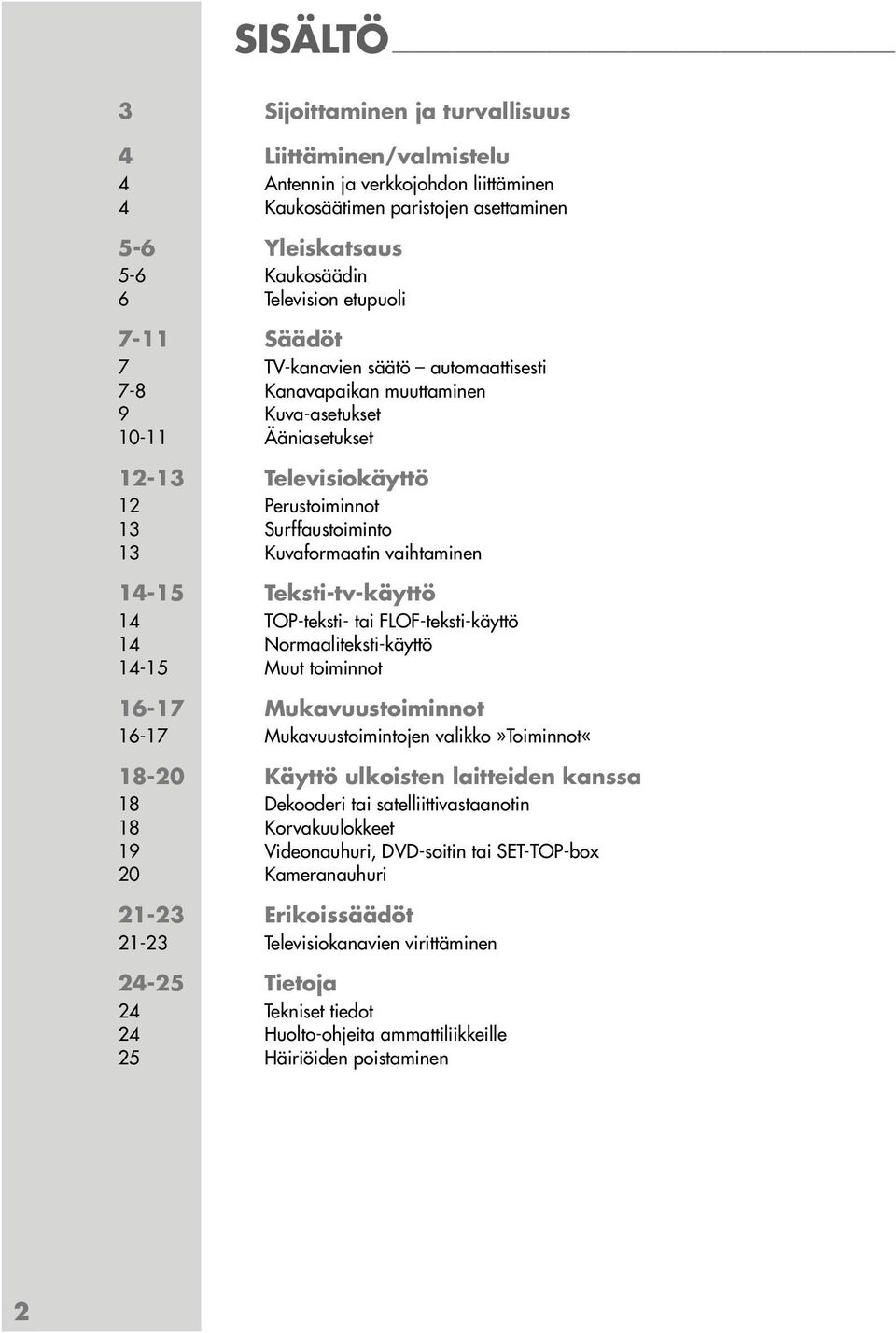

2 SISÄLTÖ 3 Sijoittaminen ja turvallisuus 4 Liittäminen/valmistelu 4 Antennin ja verkkojohdon liittäminen 4 Kaukosäätimen paristojen asettaminen 5-6 Yleiskatsaus 5-6 Kaukosäädin 6 Television etupuoli 7-11 Säädöt 7 TV-kanavien säätö automaattisesti 7-8 Kanavapaikan muuttaminen 9 Kuva-asetukset Ääniasetukset Televisiokäyttö 12 Perustoiminnot 13 Surffaustoiminto 13 Kuvaformaatin vaihtaminen Teksti-tv-käyttö 14 TOP-teksti- tai FLOF-teksti-käyttö 14 Normaaliteksti-käyttö Muut toiminnot Mukavuustoiminnot Mukavuustoimintojen valikko»toiminnot«18-20 Käyttö ulkoisten laitteiden kanssa 18 Dekooderi tai satelliittivastaanotin 18 Korvakuulokkeet 19 Videonauhuri, DVD-soitin tai SET-TOP-box 20 Kameranauhuri Erikoissäädöt Televisiokanavien virittäminen Tietoja 24 Tekniset tiedot 24 Huolto-ohjeita ammattiliikkeille 25 Häiriöiden poistaminen 2

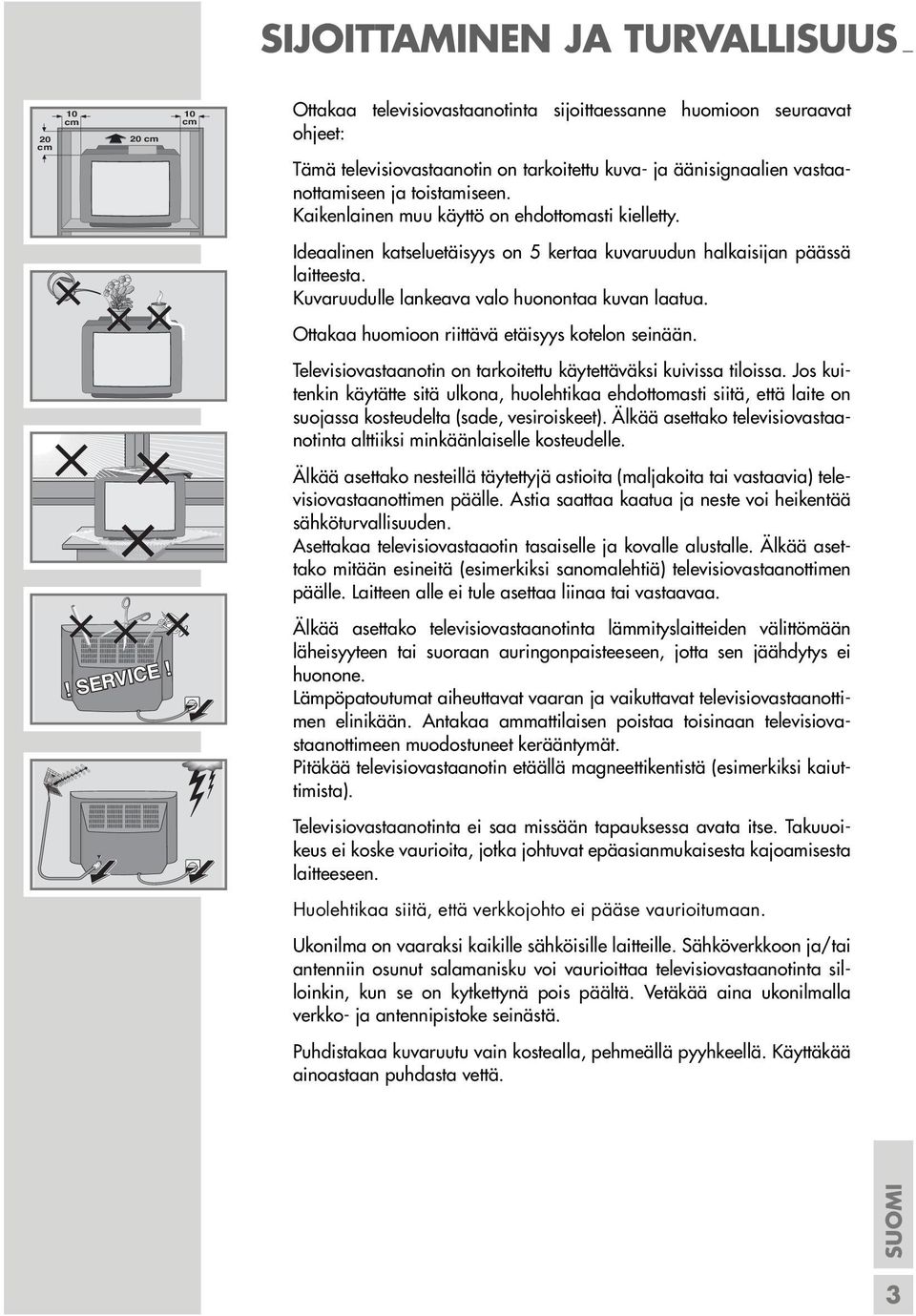

3 SIJOITTAMINEN JA TURVALLISUUS _ 20 cm 10 cm 20 cm 10 cm Ottakaa televisiovastaanotinta sijoittaessanne huomioon seuraavat ohjeet: Tämä televisiovastaanotin on tarkoitettu kuva- ja äänisignaalien vastaanottamiseen ja toistamiseen. Kaikenlainen muu käyttö on ehdottomasti kielletty. Ideaalinen katseluetäisyys on 5 kertaa kuvaruudun halkaisijan päässä laitteesta. Kuvaruudulle lankeava valo huonontaa kuvan laatua. Ottakaa huomioon riittävä etäisyys kotelon seinään. Televisiovastaanotin on tarkoitettu käytettäväksi kuivissa tiloissa. Jos kuitenkin käytätte sitä ulkona, huolehtikaa ehdottomasti siitä, että laite on suojassa kosteudelta (sade, vesiroiskeet). Älkää asettako televisiovastaanotinta alttiiksi minkäänlaiselle kosteudelle. Krieg am Golf Älkää asettako nesteillä täytettyjä astioita (maljakoita tai vastaavia) televisiovastaanottimen päälle. Astia saattaa kaatua ja neste voi heikentää sähköturvallisuuden. Asettakaa televisiovastaaotin tasaiselle ja kovalle alustalle. Älkää asettako mitään esineitä (esimerkiksi sanomalehtiä) televisiovastaanottimen päälle. Laitteen alle ei tule asettaa liinaa tai vastaavaa.! SERVICE! Älkää asettako televisiovastaanotinta lämmityslaitteiden välittömään läheisyyteen tai suoraan auringonpaisteeseen, jotta sen jäähdytys ei huonone. Lämpöpatoutumat aiheuttavat vaaran ja vaikuttavat televisiovastaanottimen elinikään. Antakaa ammattilaisen poistaa toisinaan televisiovastaanottimeen muodostuneet kerääntymät. Pitäkää televisiovastaanotin etäällä magneettikentistä (esimerkiksi kaiuttimista). Televisiovastaanotinta ei saa missään tapauksessa avata itse. Takuuoikeus ei koske vaurioita, jotka johtuvat epäasianmukaisesta kajoamisesta laitteeseen. Huolehtikaa siitä, että verkkojohto ei pääse vaurioitumaan. Ukonilma on vaaraksi kaikille sähköisille laitteille. Sähköverkkoon ja/tai antenniin osunut salamanisku voi vaurioittaa televisiovastaanotinta silloinkin, kun se on kytkettynä pois päältä. Vetäkää aina ukonilmalla verkko- ja antennipistoke seinästä. Puhdistakaa kuvaruutu vain kostealla, pehmeällä pyyhkeellä. Käyttäkää ainoastaan puhdasta vettä. SUOMI 3

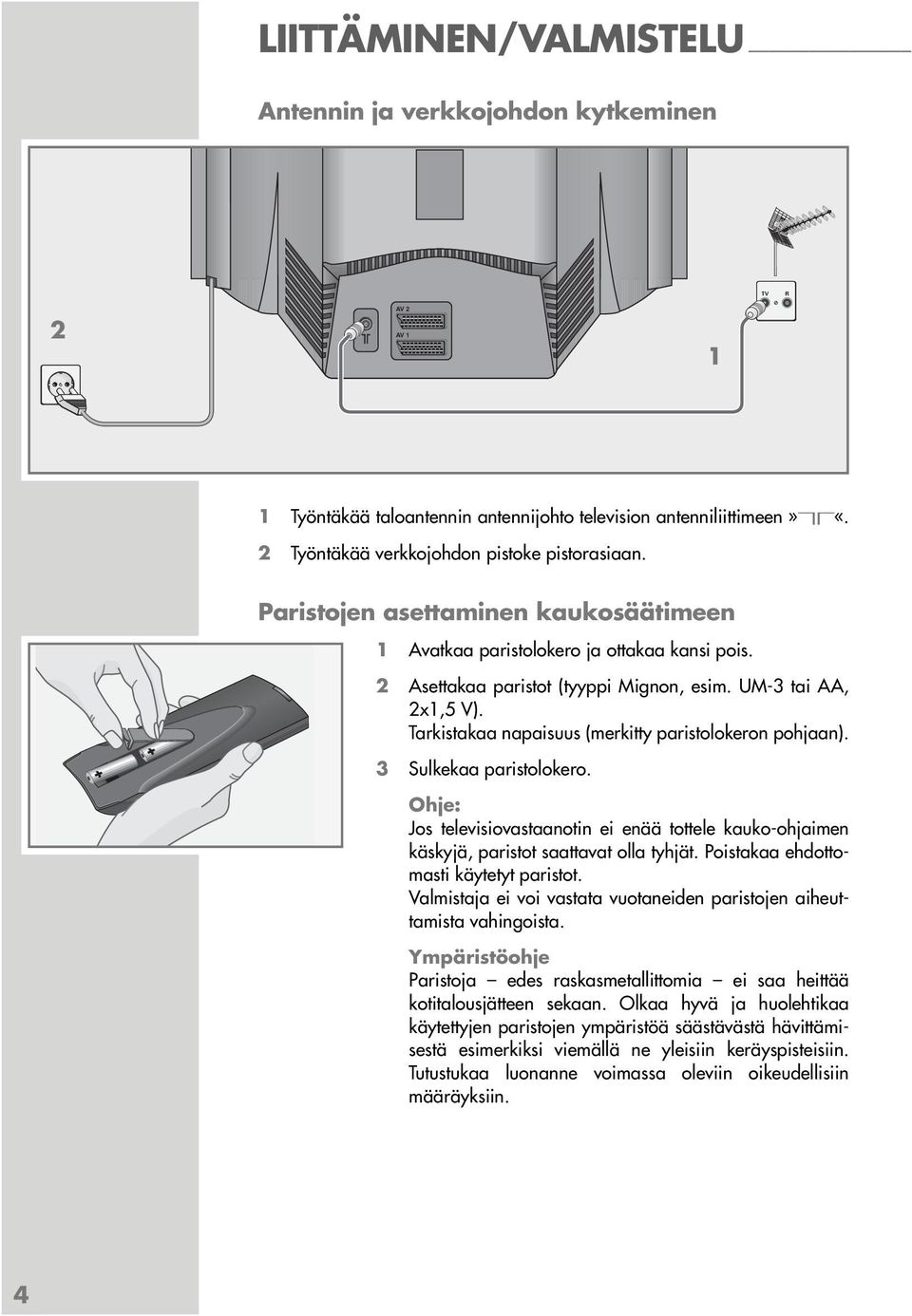

4 LIITTÄMINEN/VALMISTELU Antennin ja verkkojohdon kytkeminen TV R 2 AV 2 AV Työntäkää taloantennin antennijohto television antenniliittimeen»ä«. 2 Työntäkää verkkojohdon pistoke pistorasiaan. Paristojen asettaminen kaukosäätimeen 1 Avatkaa paristolokero ja ottakaa kansi pois. 2 Asettakaa paristot (tyyppi Mignon, esim. UM-3 tai AA, 2x1,5 V). Tarkistakaa napaisuus (merkitty paristolokeron pohjaan). 3 Sulkekaa paristolokero. Jos televisiovastaanotin ei enää tottele kauko-ohjaimen käskyjä, paristot saattavat olla tyhjät. Poistakaa ehdottomasti käytetyt paristot. Valmistaja ei voi vastata vuotaneiden paristojen aiheuttamista vahingoista. Ympäristöohje Paristoja edes raskasmetallittomia ei saa heittää kotitalousjätteen sekaan. Olkaa hyvä ja huolehtikaa käytettyjen paristojen ympäristöä säästävästä hävittämisestä esimerkiksi viemällä ne yleisiin keräyspisteisiin. Tutustukaa luonanne voimassa oleviin oikeudellisiin määräyksiin. 4

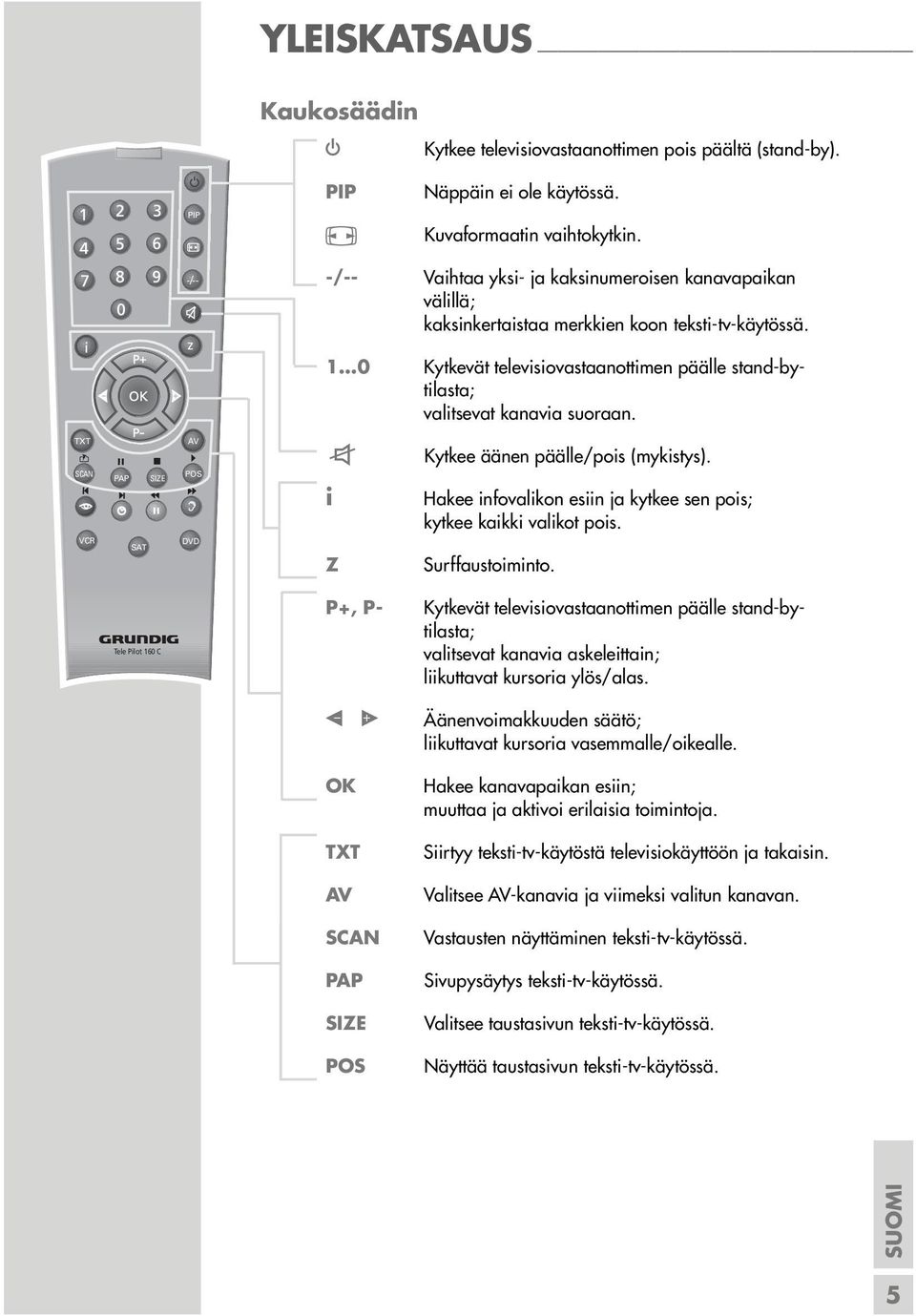

5 YLEISKATSAUS Kaukosäädin Kytkee televisiovastaanottimen pois päältä (stand-by). PIP PIP E Näppäin ei ole käytössä. Kuvaformaatin vaihtokytkin. z -/-- Vaihtaa yksi- ja kaksinumeroisen kanavapaikan välillä; kaksinkertaistaa merkkien koon teksti-tv-käytössä Kytkevät televisiovastaanottimen päälle stand-bytilasta; valitsevat kanavia suoraan. TXT SCAN VCR PAP SIZE SAT AV POS d DVD d i Z Kytkee äänen päälle/pois (mykistys). Hakee infovalikon esiin ja kytkee sen pois; kytkee kaikki valikot pois. Surffaustoiminto. Tele Pilot 160 C P+, P- Kytkevät televisiovastaanottimen päälle stand-bytilasta; valitsevat kanavia askeleittain; liikuttavat kursoria ylös/alas. Äänenvoimakkuuden säätö; liikuttavat kursoria vasemmalle/oikealle. OK Hakee kanavapaikan esiin; muuttaa ja aktivoi erilaisia toimintoja. TXT Siirtyy teksti-tv-käytöstä televisiokäyttöön ja takaisin. AV Valitsee AV-kanavia ja viimeksi valitun kanavan. SCAN Vastausten näyttäminen teksti-tv-käytössä. PAP Sivupysäytys teksti-tv-käytössä. SIZE Valitsee taustasivun teksti-tv-käytössä. POS Näyttää taustasivun teksti-tv-käytössä. SUOMI 5

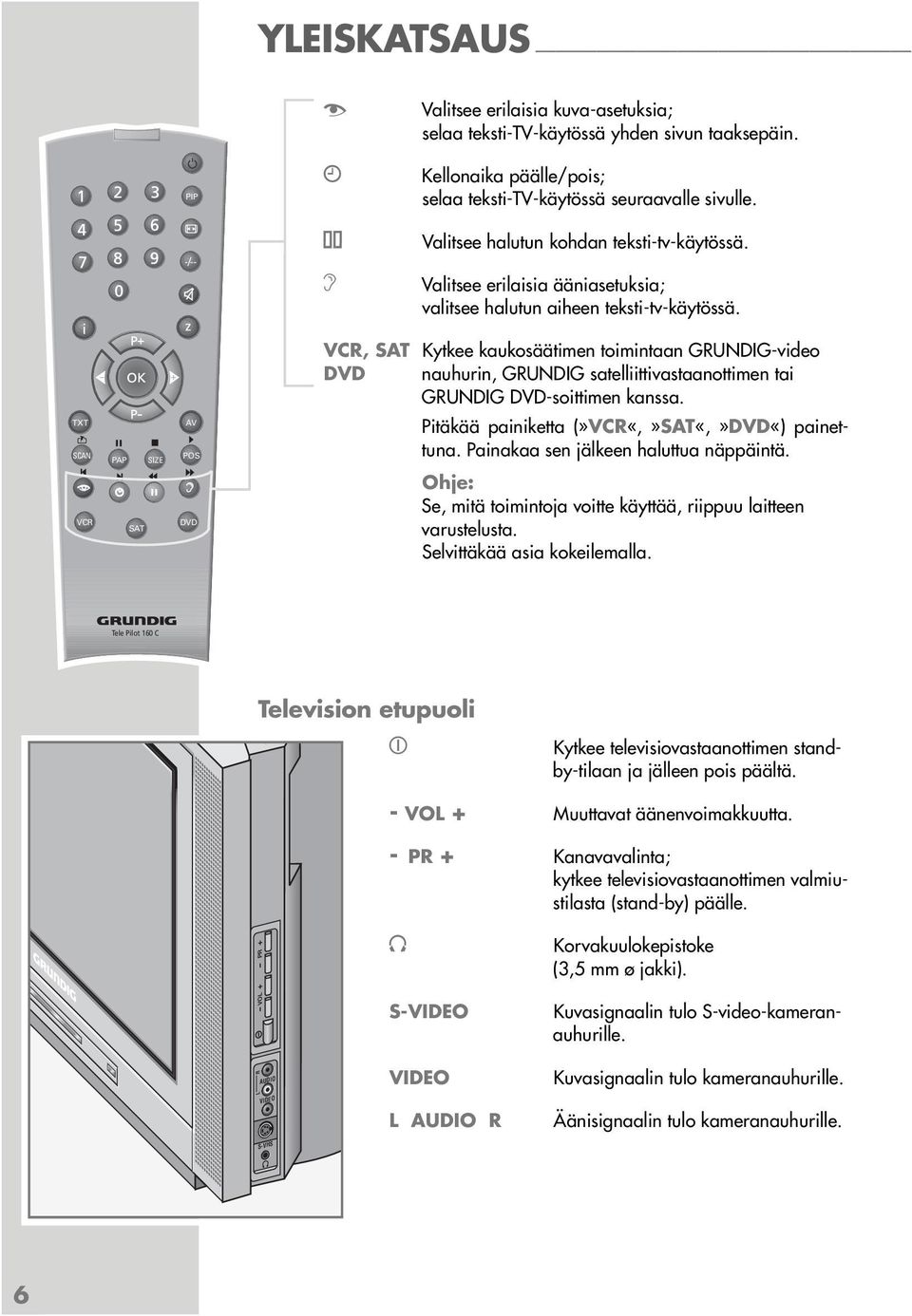

6 R YLEISKATSAUS PIP z Valitsee erilaisia kuva-asetuksia; selaa teksti-tv-käytössä yhden sivun taaksepäin. Kellonaika päälle/pois; selaa teksti-tv-käytössä seuraavalle sivulle. Valitsee halutun kohdan teksti-tv-käytössä. TXT SCAN PAP SIZE z AV POS F Valitsee erilaisia ääniasetuksia; valitsee halutun aiheen teksti-tv-käytössä. VCR, SAT Kytkee kaukosäätimen toimintaan GRUNDIG-video DVD nauhurin, GRUNDIG satelliittivastaanottimen tai GRUNDIG DVD-soittimen kanssa. Pitäkää painiketta (»VCR«,»SAT«,»DVD«) painettuna. Painakaa sen jälkeen haluttua näppäintä. VCR SAT d DVD Se, mitä toimintoja voitte käyttää, riippuu laitteen varustelusta. Selvittäkää asia kokeilemalla. Tele Pilot 160 C Television etupuoli Kytkee televisiovastaanottimen standby-tilaan ja jälleen pois päältä. - VOL + Muuttavat äänenvoimakkuutta. VOL PR - PR + Kanavavalinta; kytkee televisiovastaanottimen valmiustilasta (stand-by) päälle. S-VIDEO Korvakuulokepistoke (3,5 mm ø jakki). Kuvasignaalin tulo S-video-kameranauhurille. S-VHSL AUDIO VIDEO VIDEO L AUDIO R Kuvasignaalin tulo kameranauhurille. Äänisignaalin tulo kameranauhurille. 6

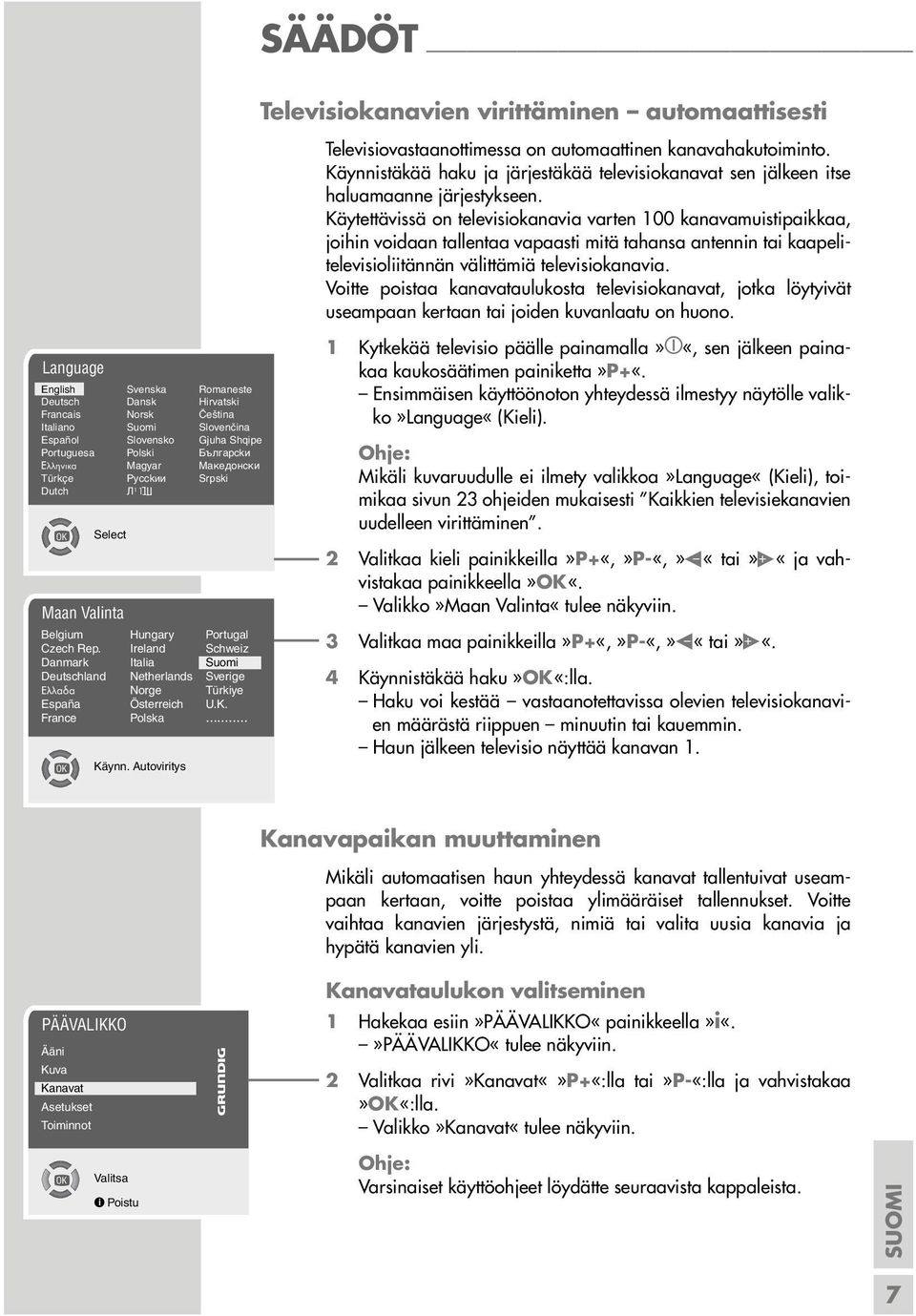

7 SÄÄDÖT Televisiokanavien virittäminen automaattisesti Televisiovastaanottimessa on automaattinen kanavahakutoiminto. Käynnistäkää haku ja järjestäkää televisiokanavat sen jälkeen itse haluamaanne järjestykseen. Käytettävissä on televisiokanavia varten 100 kanavamuistipaikkaa, joihin voidaan tallentaa vapaasti mitä tahansa antennin tai kaapelitelevisioliitännän välittämiä televisiokanavia. Voitte poistaa kanavataulukosta televisiokanavat, jotka löytyivät useampaan kertaan tai joiden kuvanlaatu on huono. Language English Svenska Romaneste Deutsch Dansk Hirvatski Francais Norsk âe tina Italiano Suomi Slovenãina Español Slovensko Gjuha Shqipe Portuguesa Polski apck Eλληvικα Magyar Ma e c Türkçe Pycck Srpski Dutch ¹1 Select Maan Valinta Belgium Hungary Portugal Czech Rep. Ireland Schweiz Danmark Italia Suomi Deutschland Netherlands Sverige Eλλaδa Norge Türkiye España Österreich U.K. France Polska... Käynn. Autoviritys 1 Kytkekää televisio päälle painamalla» «, sen jälkeen painakaa kaukosäätimen painiketta»p+«. Ensimmäisen käyttöönoton yhteydessä ilmestyy näytölle valikko»language«(kieli). Mikäli kuvaruudulle ei ilmety valikkoa»language«(kieli), toimikaa sivun 23 ohjeiden mukaisesti Kaikkien televisiekanavien uudelleen virittäminen. 2 Valitkaa kieli painikkeilla»p+«,»p-«,» «tai» «ja vahvistakaa painikkeella»ok«. Valikko»Maan Valinta«tulee näkyviin. 3 Valitkaa maa painikkeilla»p+«,»p-«,» «tai» «. 4 Käynnistäkää haku Haku voi kestää vastaanotettavissa olevien televisiokanavien määrästä riippuen minuutin tai kauemmin. Haun jälkeen televisio näyttää kanavan 1. Kanavapaikan muuttaminen Mikäli automaatisen haun yhteydessä kanavat tallentuivat useampaan kertaan, voitte poistaa ylimääräiset tallennukset. Voitte vaihtaa kanavien järjestystä, nimiä tai valita uusia kanavia ja hypätä kanavien yli. Kanavataulukon valitseminen PÄÄVALIKKO Ääni Kuva Kanavat Asetukset Toiminnot 1 Hakekaa esiin»päävalikko«painikkeella»i«.»päävalikko«tulee näkyviin. 2 Valitkaa rivi»kanavatp+«:lla tai»p-«:lla ja vahvistakaa Valikko»Kanavat«tulee näkyviin. Valitsa Varsinaiset käyttöohjeet löydätte seuraavista kappaleista. SUOMI 7

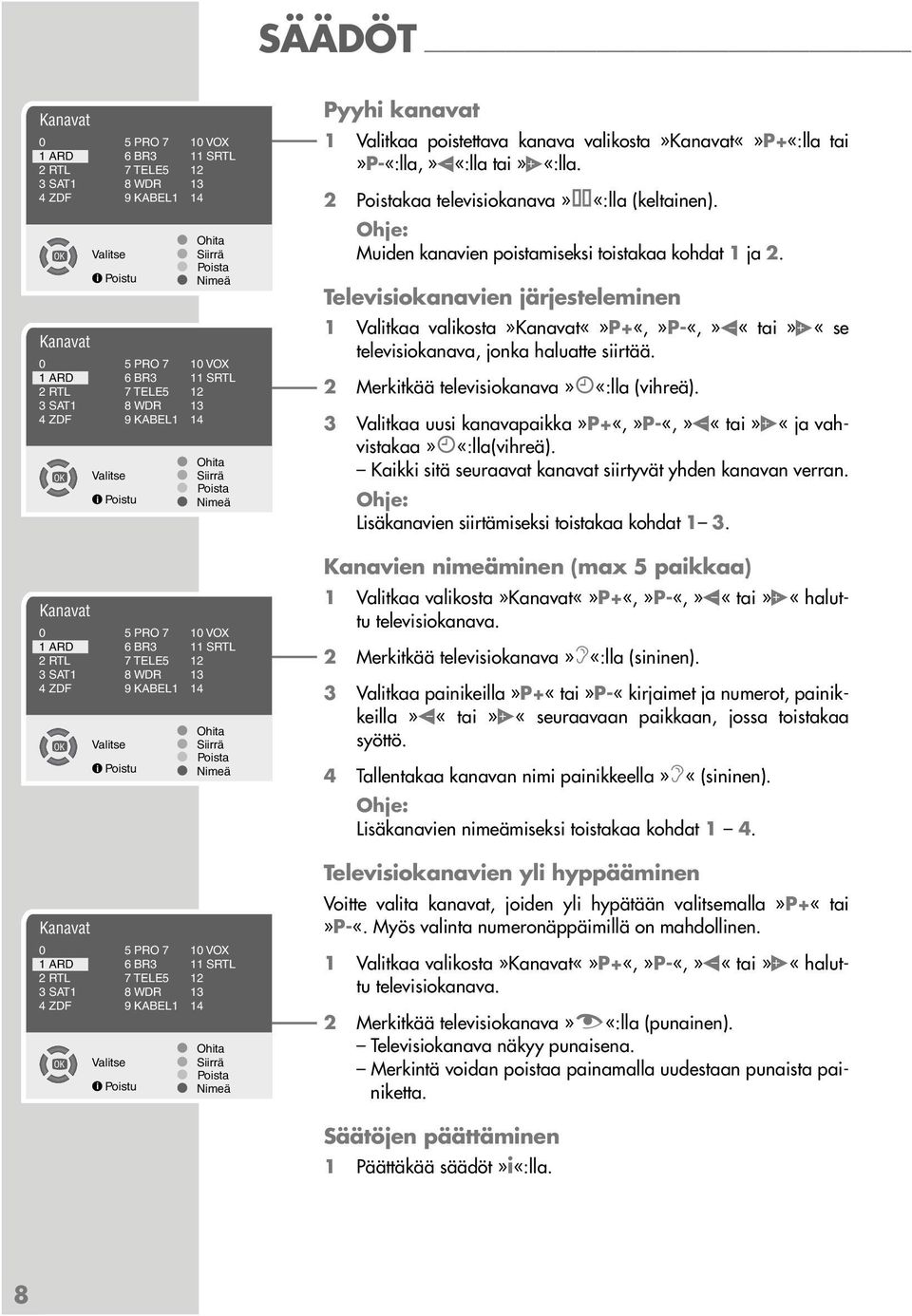

8 SÄÄDÖT Kanavat 0 5 PRO 7 10 VOX 1 ARD 6 BR3 11 SRTL 2 RTL 7 TELE SAT1 8 WDR 13 4 ZDF 9 KABEL1 14 Kanavat Valitse Ohita Siirrä Poista Nimeä 0 5 PRO 7 10 VOX 1 ARD 6 BR3 11 SRTL 2 RTL 7 TELE SAT1 8 WDR 13 4 ZDF 9 KABEL1 14 Kanavat Valitse Ohita Siirrä Poista Nimeä 0 5 PRO 7 10 VOX 1 ARD 6 BR3 11 SRTL 2 RTL 7 TELE SAT1 8 WDR 13 4 ZDF 9 KABEL1 14 Kanavat Valitse Ohita Siirrä Poista Nimeä 0 5 PRO 7 10 VOX 1 ARD 6 BR3 11 SRTL 2 RTL 7 TELE SAT1 8 WDR 13 4 ZDF 9 KABEL1 14 Valitse Ohita Siirrä Poista Nimeä Pyyhi kanavat 1 Valitkaa poistettava kanava valikosta»kanavatp+«:lla tai»p-«:lla,» «:lla tai» «:lla. 2 Poistakaa televisiokanava» «:lla (keltainen). Muiden kanavien poistamiseksi toistakaa kohdat 1 ja 2. Televisiokanavien järjesteleminen 1 Valitkaa valikosta»kanavatp+«,»p-«,» «tai» «se televisiokanava, jonka haluatte siirtää. 2 Merkitkää televisiokanava» «:lla (vihreä). 3 Valitkaa uusi kanavapaikka»p+«,»p-«,» «tai» «ja vahvistakaa» «:lla(vihreä). Kaikki sitä seuraavat kanavat siirtyvät yhden kanavan verran. Lisäkanavien siirtämiseksi toistakaa kohdat 1 3. Kanavien nimeäminen (max 5 paikkaa) 1 Valitkaa valikosta»kanavatp+«,»p-«,» «tai» «haluttu televisiokanava. 2 Merkitkää televisiokanava» F«:lla (sininen). 3 Valitkaa painikeilla»p+«tai»p-«kirjaimet ja numerot, painikkeilla» «tai» «seuraavaan paikkaan, jossa toistakaa syöttö. 4 Tallentakaa kanavan nimi painikkeella» F«(sininen). Lisäkanavien nimeämiseksi toistakaa kohdat 1 4. Televisiokanavien yli hyppääminen Voitte valita kanavat, joiden yli hypätään valitsemalla»p+«tai»p-«. Myös valinta numeronäppäimillä on mahdollinen. 1 Valitkaa valikosta»kanavatp+«,»p-«,» «tai» «haluttu televisiokanava. 2 Merkitkää televisiokanava» z «:lla (punainen). Televisiokanava näkyy punaisena. Merkintä voidan poistaa painamalla uudestaan punaista painiketta. Säätöjen päättäminen 1 Päättäkää säädöt»i«:lla. 8

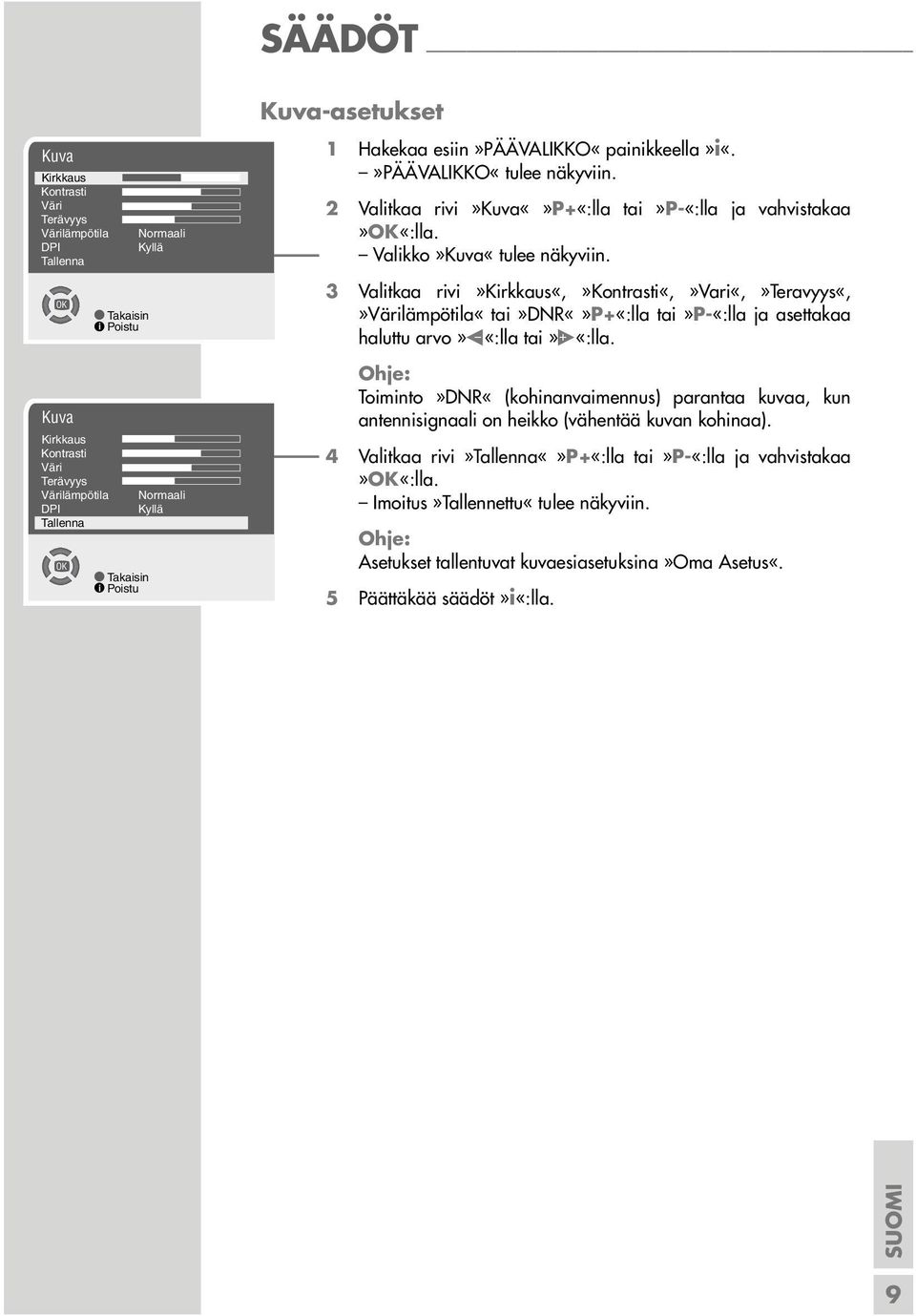

9 SÄÄDÖT Kuva-asetukset Kuva Kirkkaus Kontrasti Väri Terävyys Värilämpötila DPI Kuva Kirkkaus Kontrasti Väri Terävyys Värilämpötila DPI Normaali Kyllä Normaali Kyllä 1 Hakekaa esiin»päävalikko«painikkeella»i«.»päävalikko«tulee näkyviin. 2 Valitkaa rivi»kuvap+«:lla tai»p-«:lla ja vahvistakaa Valikko»Kuva«tulee näkyviin. 3 Valitkaa rivi»kirkkaus«,»kontrasti«,»vari«,»teravyys«,»värilämpötila«tai»dnrp+«:lla tai»p-«:lla ja asettakaa haluttu arvo» «:lla tai» «:lla. Toiminto»DNR«(kohinanvaimennus) parantaa kuvaa, kun antennisignaali on heikko (vähentää kuvan kohinaa). 4 Valitkaa rivi»p+«:lla tai»p-«:lla ja vahvistakaa Imoitus»Tallennettu«tulee näkyviin. Asetukset tallentuvat kuvaesiasetuksina»oma Asetus«. 5 Päättäkää säädöt»i«:lla. SUOMI 9

10 SÄÄDÖT Ääniasetukset Ääni Voimakkuus Balanssi Äänityyppi Äänitila Avl Ekvalissat. Stereo Normaali 1 Hakekaa esiin»päävalikko«painikkeella»i«.»päävalikko«tulee näkyviin. 2 Valitkaa rivi»äänip+«:lla tai»p-«:lla ja vahvistakaa Valikko»Ääni«tulee näkyviin. Varsinaiset käyttöohjeet löydätte seuraavista kappaleista. Ääni Voimakkuus Balanssi Äänityyppi Äänitila Avl Ekvalissat. Stereo Normaali Äänenvoimakkuus Asettakaa tässä kohdassa perusäänenvoimakkuus. Laite kytkeytyy päälle säädetyllä äänenvoimakkuudella. 1 Valitkaa rivi»voimakkuusp+«:lla tai»p-«:lla ja muuttakaa» «:lla tai» «:lla. 2 Valitkaa rivi»p+«:lla tai»p-«:lla ja vahvistakaa Ääni Voimakkuus Balanssi Äänityyppi Äänitila Avl Ekvalissat. Stereo Normaali Tasapaino 1 Valitkaa rivi»balanssip+«:lla tai»p-«:lla ja muuttakaa» «:lla tai» «:lla. 2 Valitkaa rivi»p+«:lla tai»p-«:lla ja vahvistakaa Ääni Voimakkuus Balanssi Äänityyppi Äänitila Avl Ekvalissat. Stereo Normaali Stereo-/kaksiääni, mono Mikäli laite vastaanottaa kaksiääni-lähetyksiä esim. alkuperäisellä äänellä elokuvaa äänikanavasta B (Näyttö:»Dual II«) ja dubattu ääni äänikanavasta A (Näyttö:»Dual I«) näin voitte valita haluamanne äänikanavan. Laitteen vastaanottaessa stereo- tai Nicam-lähetyksiä, käynnistyy automaattisesti stereoääni (Näyttö:»Stereo«). Stereoäänen laadun ollessa heikko voitte vaihtaa äänen»mono«. 1 Valitkaa rivi»äänityyppip+«:lla tai»p-«:lla ja muuttakaa» «:lla tai» «:lla. 2 Valitkaa rivi»p+«:lla tai»p-«:lla ja vahvistakaa 10

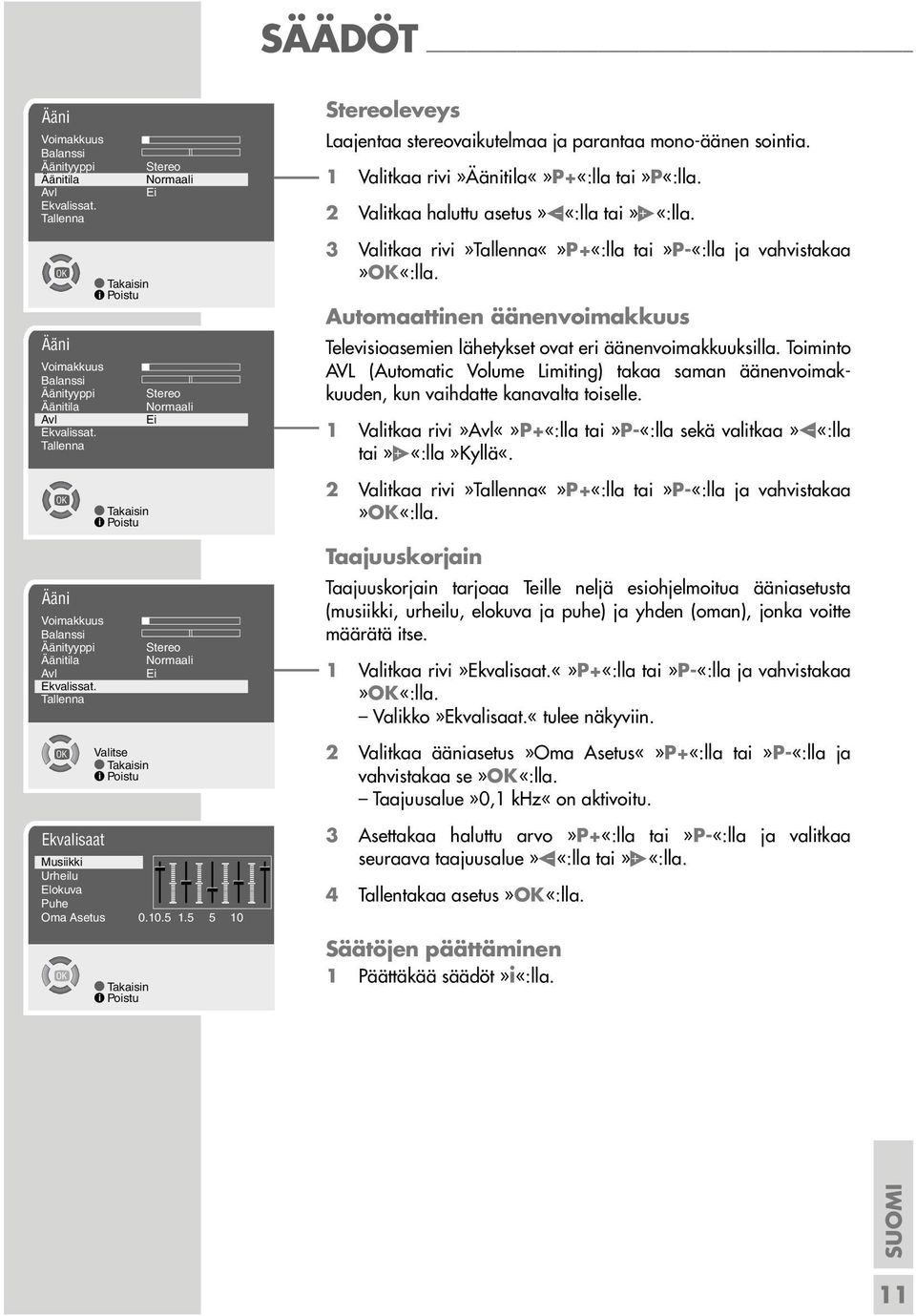

11 SÄÄDÖT Ääni Voimakkuus Balanssi Äänityyppi Äänitila Avl Ekvalissat. Ääni Voimakkuus Balanssi Äänityyppi Äänitila Avl Ekvalissat. Ääni Voimakkuus Balanssi Äänityyppi Äänitila Avl Ekvalissat. Ekvalisaat Valitse Stereo Normaali Stereo Normaali Stereo Normaali Musiikki Urheilu Elokuva Puhe Oma Asetus Stereoleveys Laajentaa stereovaikutelmaa ja parantaa mono-äänen sointia. 1 Valitkaa rivi»äänitilap+«:lla tai»p«:lla. 2 Valitkaa haluttu asetus» «:lla tai» «:lla. 3 Valitkaa rivi»p+«:lla tai»p-«:lla ja vahvistakaa Automaattinen äänenvoimakkuus Televisioasemien lähetykset ovat eri äänenvoimakkuuksilla. Toiminto AVL (Automatic Volume Limiting) takaa saman äänenvoimakkuuden, kun vaihdatte kanavalta toiselle. 1 Valitkaa rivi»avlp+«:lla tai»p-«:lla sekä valitkaa» «:lla tai» «:lla»kyllä«. 2 Valitkaa rivi»p+«:lla tai»p-«:lla ja vahvistakaa Taajuuskorjain Taajuuskorjain tarjoaa Teille neljä esiohjelmoitua ääniasetusta (musiikki, urheilu, elokuva ja puhe) ja yhden (oman), jonka voitte määrätä itse. 1 Valitkaa rivi»ekvalisaat.p+«:lla tai»p-«:lla ja vahvistakaa Valikko»Ekvalisaat.«tulee näkyviin. 2 Valitkaa ääniasetus»oma AsetusP+«:lla tai»p-«:lla ja vahvistakaa se Taajuusalue»0,1 khz«on aktivoitu. 3 Asettakaa haluttu arvo»p+«:lla tai»p-«:lla ja valitkaa seuraava taajuusalue» «:lla tai» «:lla. 4 Tallentakaa asetus Säätöjen päättäminen 1 Päättäkää säädöt»i«:lla. SUOMI 11

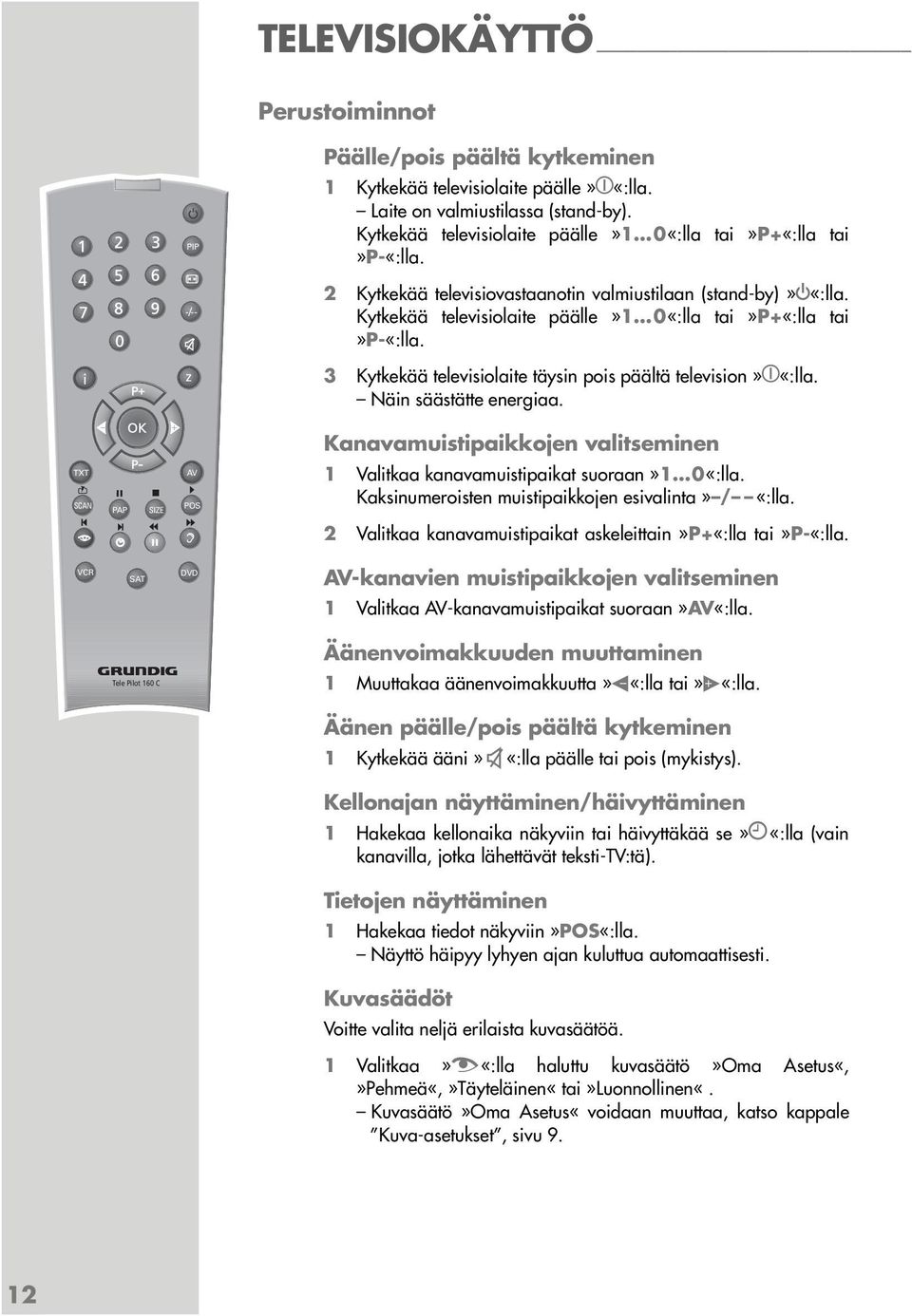

12 TELEVISIOKÄYTTÖ Perustoiminnot Päälle/pois päältä kytkeminen PIP 1 Kytkekää televisiolaite päälle» «:lla. Laite on valmiustilassa (stand-by). Kytkekää televisiolaite päälle»1 0«:lla tai»p+«:lla tai»p-«:lla. 2 Kytkekää televisiovastaanotin valmiustilaan (stand-by)» «:lla. Kytkekää televisiolaite päälle»1 0«:lla tai»p+«:lla tai»p-«:lla. z 3 Kytkekää televisiolaite täysin pois päältä television» «:lla. Näin säästätte energiaa. Kanavamuistipaikkojen valitseminen TXT SCAN PAP SIZE AV POS 1 Valitkaa kanavamuistipaikat suoraan»1 0«:lla. Kaksinumeroisten muistipaikkojen esivalinta» / «:lla. d 2 Valitkaa kanavamuistipaikat askeleittain»p+«:lla tai»p-«:lla. VCR SAT DVD AV-kanavien muistipaikkojen valitseminen 1 Valitkaa AV-kanavamuistipaikat suoraan»av«:lla. Äänenvoimakkuuden muuttaminen Tele Pilot 160 C 1 Muuttakaa äänenvoimakkuutta» «:lla tai» «:lla. Äänen päälle/pois päältä kytkeminen 1 Kytkekää ääni»p«:lla päälle tai pois (mykistys). Kellonajan näyttäminen/häivyttäminen 1 Hakekaa kellonaika näkyviin tai häivyttäkää se» «:lla (vain kanavilla, jotka lähettävät teksti-tv:tä). Tietojen näyttäminen 1 Hakekaa tiedot näkyviin»pos«:lla. Näyttö häipyy lyhyen ajan kuluttua automaattisesti. Kuvasäädöt Voitte valita neljä erilaista kuvasäätöä. 1 Valitkaa»z «:lla haluttu kuvasäätö»oma Asetus«,»Pehmeä«,»Täyteläinen«tai»Luonnollinen«. Kuvasäätö»Oma Asetus«voidaan muuttaa, katso kappale Kuva-asetukset, sivu 9. 12

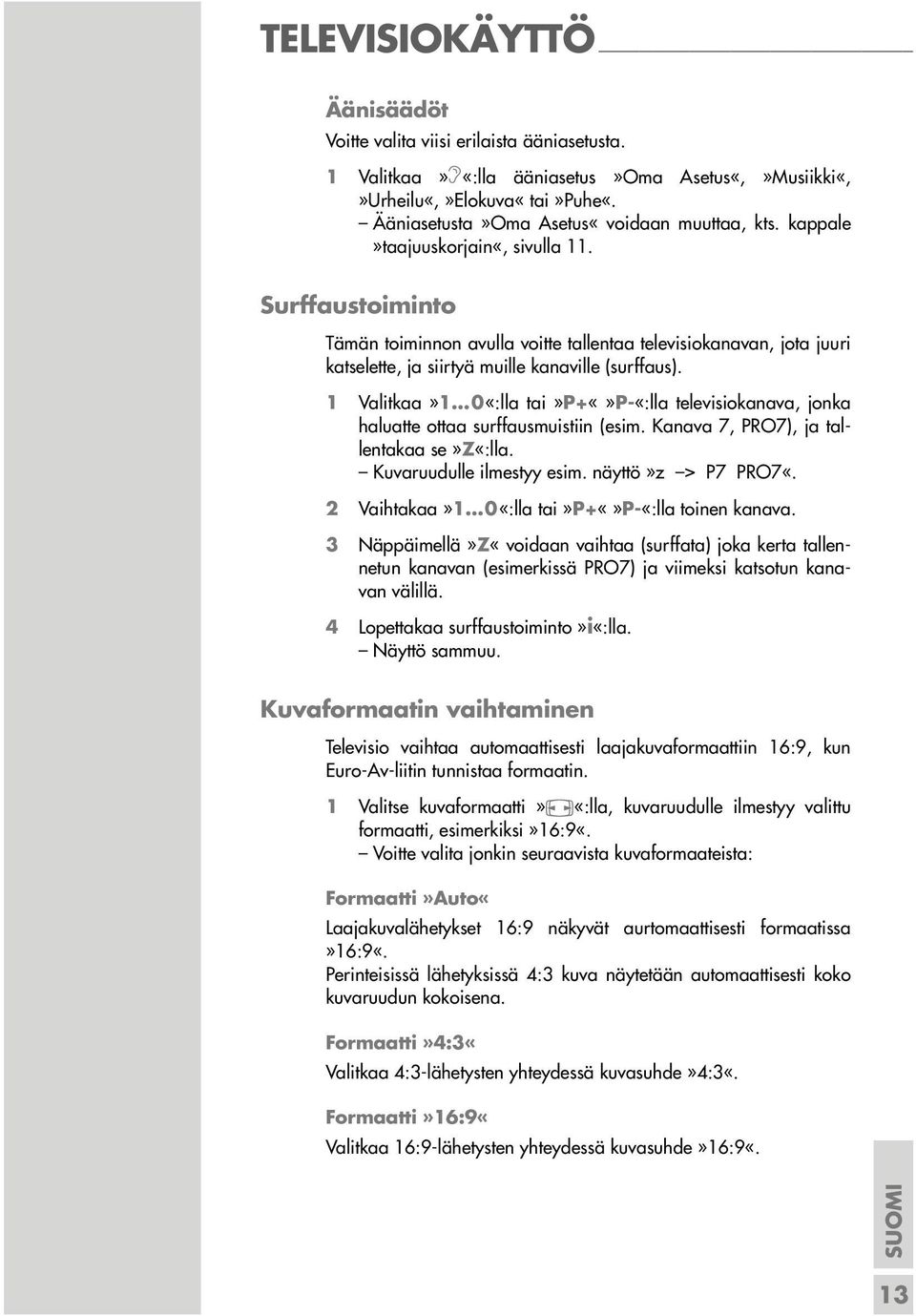

13 TELEVISIOKÄYTTÖ Äänisäädöt Voitte valita viisi erilaista ääniasetusta. 1 Valitkaa»F«:lla ääniasetus»oma Asetus«,»Musiikki«,»Urheilu«,»Elokuva«tai»Puhe«. Ääniasetusta»Oma Asetus«voidaan muuttaa, kts. kappale»taajuuskorjain«, sivulla 11. Surffaustoiminto Tämän toiminnon avulla voitte tallentaa televisiokanavan, jota juuri katselette, ja siirtyä muille kanaville (surffaus). 1 Valitkaa»1 0«:lla tai»p+p-«:lla televisiokanava, jonka haluatte ottaa surffausmuistiin (esim. Kanava 7, PRO7), ja tallentakaa se»z«:lla. Kuvaruudulle ilmestyy esim. näyttö»z > P7 PRO7«. 2 Vaihtakaa»1 0«:lla tai»p+p-«:lla toinen kanava. 3 Näppäimellä»Z«voidaan vaihtaa (surffata) joka kerta tallennetun kanavan (esimerkissä PRO7) ja viimeksi katsotun kanavan välillä. 4 Lopettakaa surffaustoiminto»i«:lla. Näyttö sammuu. Kuvaformaatin vaihtaminen Televisio vaihtaa automaattisesti laajakuvaformaattiin 16:9, kun Euro-Av-liitin tunnistaa formaatin. 1 Valitse kuvaformaatti»e«:lla, kuvaruudulle ilmestyy valittu formaatti, esimerkiksi»16:9«. Voitte valita jonkin seuraavista kuvaformaateista: Formaatti»Auto«Laajakuvalähetykset 16:9 näkyvät aurtomaattisesti formaatissa»16:9«. Perinteisissä lähetyksissä 4:3 kuva näytetään automaattisesti koko kuvaruudun kokoisena. Formaatti»4:3«Valitkaa 4:3-lähetysten yhteydessä kuvasuhde»4:3«. Formaatti»16:9«Valitkaa 16:9-lähetysten yhteydessä kuvasuhde»16:9«. SUOMI 13

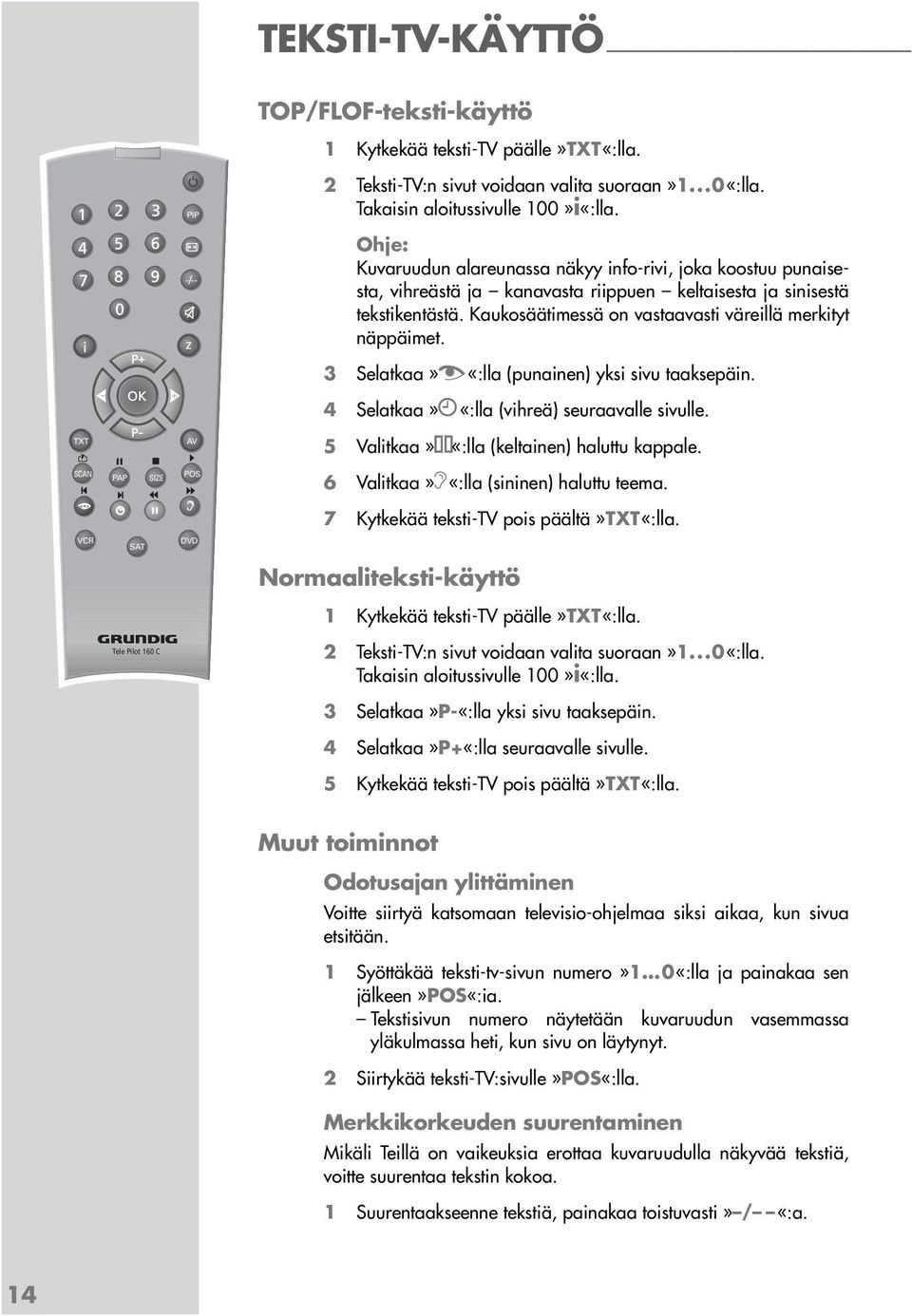

14 TEKSTI-TV-KÄYTTÖ TOP/FLOF-teksti-käyttö 1 Kytkekää teksti-tv päälle»txt«:lla. PIP 2 Teksti-TV:n sivut voidaan valita suoraan»1...0«:lla. Takaisin aloitussivulle 100»i«:lla. z Kuvaruudun alareunassa näkyy info-rivi, joka koostuu punaisesta, vihreästä ja kanavasta riippuen keltaisesta ja sinisestä tekstikentästä. Kaukosäätimessä on vastaavasti väreillä merkityt näppäimet. 3 Selatkaa»z «:lla (punainen) yksi sivu taaksepäin. 4 Selatkaa» «:lla (vihreä) seuraavalle sivulle. TXT AV 5 Valitkaa» «:lla (keltainen) haluttu kappale. SCAN PAP SIZE POS 6 Valitkaa»F«:lla (sininen) haluttu teema. d 7 Kytkekää teksti-tv pois päältä»txt«:lla. VCR SAT DVD Normaaliteksti-käyttö 1 Kytkekää teksti-tv päälle»txt«:lla. Tele Pilot 160 C 2 Teksti-TV:n sivut voidaan valita suoraan»1...0«:lla. Takaisin aloitussivulle 100»i«:lla. 3 Selatkaa»P-«:lla yksi sivu taaksepäin. 4 Selatkaa»P+«:lla seuraavalle sivulle. 5 Kytkekää teksti-tv pois päältä»txt«:lla. Muut toiminnot Odotusajan ylittäminen Voitte siirtyä katsomaan televisio-ohjelmaa siksi aikaa, kun sivua etsitään. 1 Syöttäkää teksti-tv-sivun numero»1 0«:lla ja painakaa sen jälkeen»pos«:ia. Tekstisivun numero näytetään kuvaruudun vasemmassa yläkulmassa heti, kun sivu on läytynyt. 2 Siirtykää teksti-tv:sivulle»pos«:lla. Merkkikorkeuden suurentaminen Mikäli Teillä on vaikeuksia erottaa kuvaruudulla näkyvää tekstiä, voitte suurentaa tekstin kokoa. 1 Suurentaakseenne tekstiä, painakaa toistuvasti» / «:a. 14

15 TEKSTI-TV-KÄYTTÖ Sivun pysäyttäminen Pyörivällä sivulla voi olla yhteenkoottuna useampia alisivuja, joita lähetinasema selaa automaattisesti eteenpäin. 1 Pysäyttäkää alisivu»pap«:lla. 2 Lopettakaa toiminto»pap«:lla. Alisivun kutsuminen suoraan Mikäli valittu teksti-tv-sivu sisältää useampia sivuja, nykyisen alisivun numero ja kokonaissivumäärä näytetään. 1 Hakekaa alisivutoiminto esiin»size«:llä. 2 Valitkaa haluttu alisivu nelinumeroisena»1 0«:lla. Valittu alisivu tulee hetken kuluttua näkyviin. Vastausten näyttäminen Tietyt teksti-tv-sivut voivat sisältää piilotettuja vastauksia tai tietoja. Nämä voidaan kutsua esiin. 1 Hakekaa tiedot näkyviin»scan«:lla. 2 Häivyttäkää tiedot näkyvistä»scan«:lla. SUOMI 15

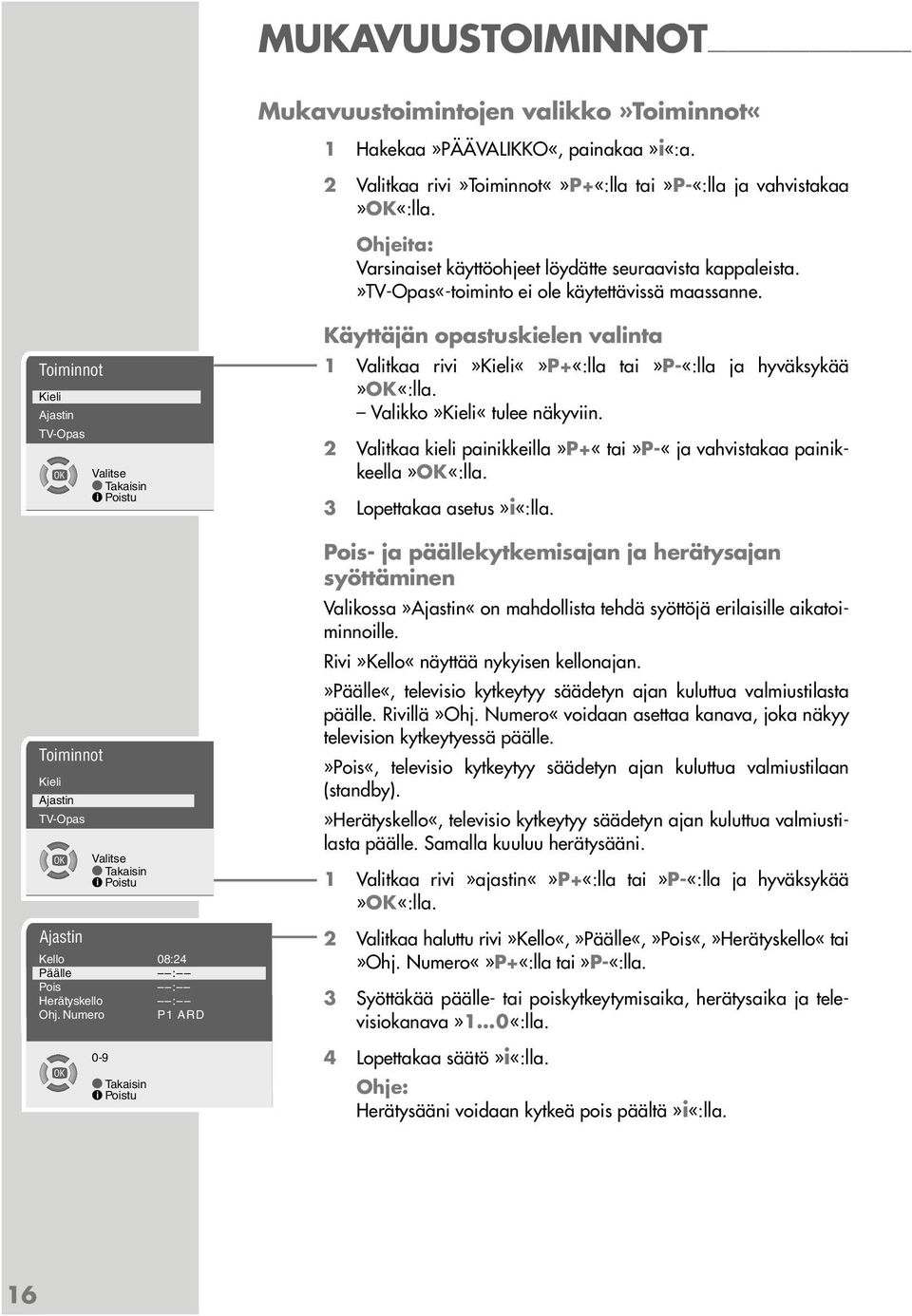

16 MUKAVUUSTOIMINNOT Mukavuustoimintojen valikko»toiminnot«1 Hakekaa»PÄÄVALIKKO«, painakaa»i«:a. 2 Valitkaa rivi»toiminnotp+«:lla tai»p-«:lla ja vahvistakaa Ohjeita: Varsinaiset käyttöohjeet löydätte seuraavista kappaleista.»tv-opas«-toiminto ei ole käytettävissä maassanne. Toiminnot Kieli Ajastin TV-Opas Toiminnot Kieli Ajastin TV-Opas Ajastin Kello 08:24 Päälle : Pois : Herätyskello : Ohj. Numero P1 ARD Valitse Valitse 0-9 Käyttäjän opastuskielen valinta 1 Valitkaa rivi»kielip+«:lla tai»p-«:lla ja hyväksykää Valikko»Kieli«tulee näkyviin. 2 Valitkaa kieli painikkeilla»p+«tai»p-«ja vahvistakaa painikkeella 3 Lopettakaa asetus»i«:lla. Pois- ja päällekytkemisajan ja herätysajan syöttäminen Valikossa»Ajastin«on mahdollista tehdä syöttöjä erilaisille aikatoiminnoille. Rivi»Kello«näyttää nykyisen kellonajan.»päälle«, televisio kytkeytyy säädetyn ajan kuluttua valmiustilasta päälle. Rivillä»Ohj. Numero«voidaan asettaa kanava, joka näkyy television kytkeytyessä päälle.»pois«, televisio kytkeytyy säädetyn ajan kuluttua valmiustilaan (standby).»herätyskello«, televisio kytkeytyy säädetyn ajan kuluttua valmiustilasta päälle. Samalla kuuluu herätysääni. 1 Valitkaa rivi»ajastinp+«:lla tai»p-«:lla ja hyväksykää 2 Valitkaa haluttu rivi»kello«,»päälle«,»pois«,»herätyskello«tai»ohj. NumeroP+«:lla tai»p-«:lla. 3 Syöttäkää päälle- tai poiskytkeytymisaika, herätysaika ja televisiokanava»1 0«:lla. 4 Lopettakaa säätö»i«:lla. Herätysääni voidaan kytkeä pois päältä»i«:lla. 16

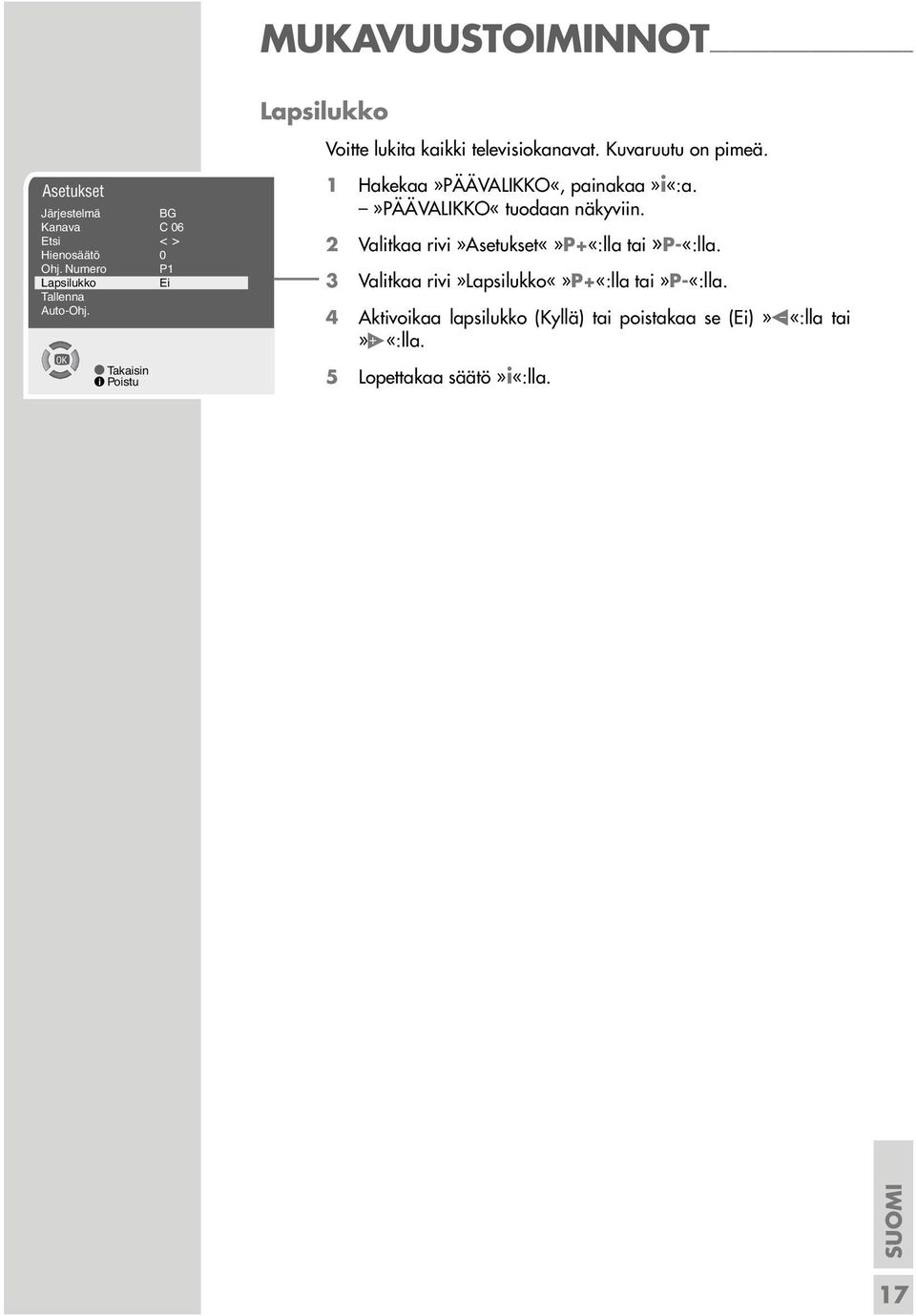

17 MUKAVUUSTOIMINNOT Lapsilukko Voitte lukita kaikki televisiokanavat. Kuvaruutu on pimeä. Asetukset Järjestelmä BG Kanava C 06 Etsi < > Hienosäätö 0 Ohj. Numero P1 Lapsilukko Auto-Ohj. 1 Hakekaa»PÄÄVALIKKO«, painakaa»i«:a.»päävalikko«tuodaan näkyviin. 2 Valitkaa rivi»asetuksetp+«:lla tai»p-«:lla. 3 Valitkaa rivi»lapsilukkop+«:lla tai»p-«:lla. 4 Aktivoikaa lapsilukko (Kyllä) tai poistakaa se ()» «:lla tai» «:lla. 5 Lopettakaa säätö»i«:lla. SUOMI 17

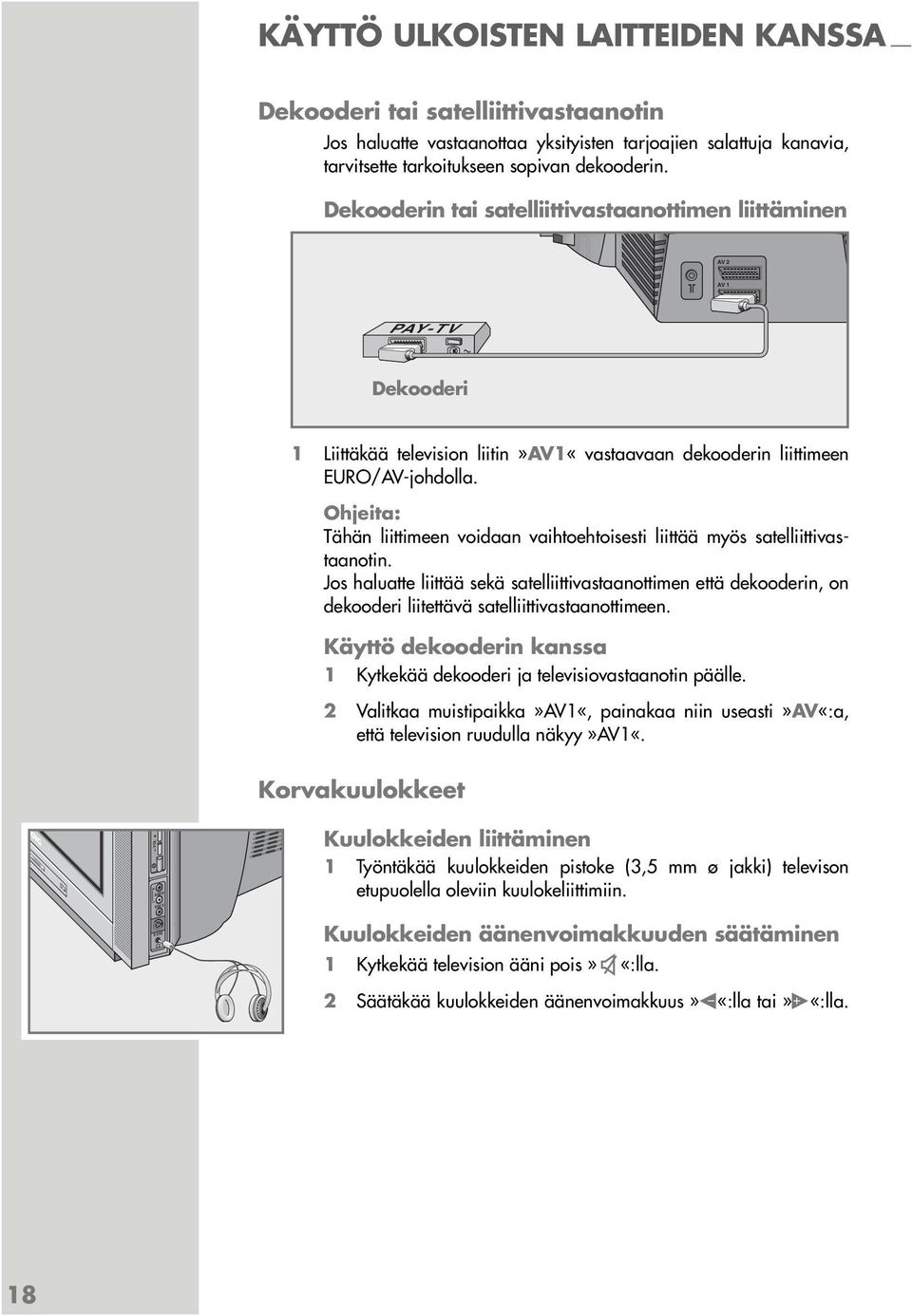

18 R KÄYTTÖ ULKOISTEN LAITTEIDEN KANSSA Dekooderi tai satelliittivastaanotin Jos haluatte vastaanottaa yksityisten tarjoajien salattuja kanavia, tarvitsette tarkoitukseen sopivan dekooderin. Dekooderin tai satelliittivastaanottimen liittäminen AV 2 AV 1 PAY-TV Dekooderi 1 Liittäkää television liitin»av1«vastaavaan dekooderin liittimeen EURO/AV-johdolla. Ohjeita: Tähän liittimeen voidaan vaihtoehtoisesti liittää myös satelliittivastaanotin. Jos haluatte liittää sekä satelliittivastaanottimen että dekooderin, on dekooderi liitettävä satelliittivastaanottimeen. Käyttö dekooderin kanssa 1 Kytkekää dekooderi ja televisiovastaanotin päälle. 2 Valitkaa muistipaikka»av1«, painakaa niin useasti»av«:a, että television ruudulla näkyy»av1«. Korvakuulokkeet S-VHSL VOL AUDIO VIDEO Kuulokkeiden liittäminen 1 Työntäkää kuulokkeiden pistoke (3,5 mm ø jakki) televison etupuolella oleviin kuulokeliittimiin. Kuulokkeiden äänenvoimakkuuden säätäminen 1 Kytkekää television ääni pois»p«:lla. 2 Säätäkää kuulokkeiden äänenvoimakkuus» «:lla tai» «:lla. 18

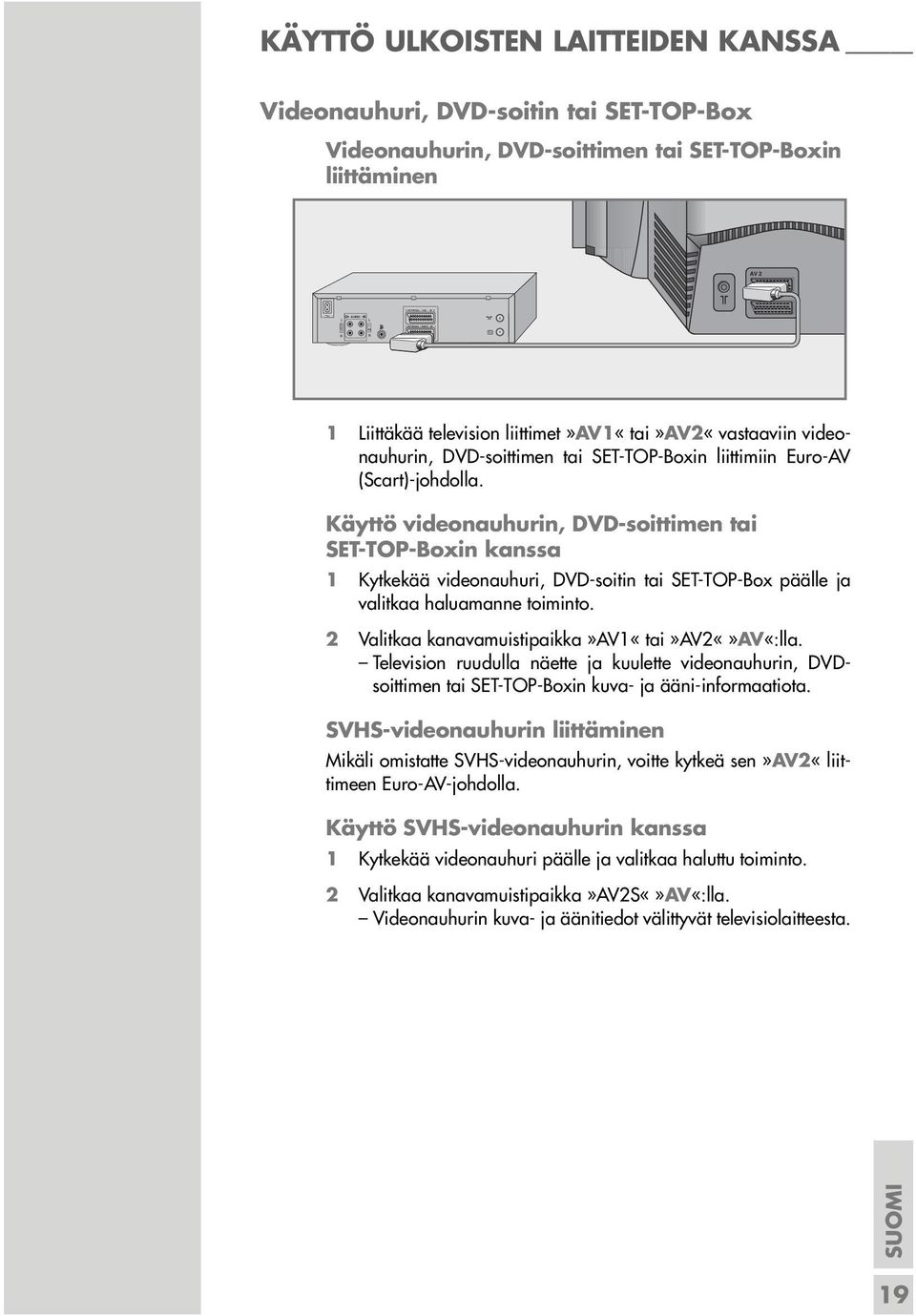

19 L O U T R AUDIO L I N R 2 EXTERNAL / DEC. - AV 2 1 EXTERNAL / EURO - AV 1 KÄYTTÖ ULKOISTEN LAITTEIDEN KANSSA Videonauhuri, DVD-soitin tai SET-TOP-Box Videonauhurin, DVD-soittimen tai SET-TOP-Boxin liittäminen AV 2 AV 1 1 Liittäkää television liittimet»av1«tai»av2«vastaaviin videonauhurin, DVD-soittimen tai SET-TOP-Boxin liittimiin Euro-AV (Scart)-johdolla. Käyttö videonauhurin, DVD-soittimen tai SET-TOP-Boxin kanssa 1 Kytkekää videonauhuri, DVD-soitin tai SET-TOP-Box päälle ja valitkaa haluamanne toiminto. 2 Valitkaa kanavamuistipaikka»av1«tai»av2av«:lla. Television ruudulla näette ja kuulette videonauhurin, DVDsoittimen tai SET-TOP-Boxin kuva- ja ääni-informaatiota. SVHS-videonauhurin liittäminen Mikäli omistatte SVHS-videonauhurin, voitte kytkeä sen»av2«liittimeen Euro-AV-johdolla. Käyttö SVHS-videonauhurin kanssa 1 Kytkekää videonauhuri päälle ja valitkaa haluttu toiminto. 2 Valitkaa kanavamuistipaikka»av2sav«:lla. Videonauhurin kuva- ja äänitiedot välittyvät televisiolaitteesta. SUOMI 19

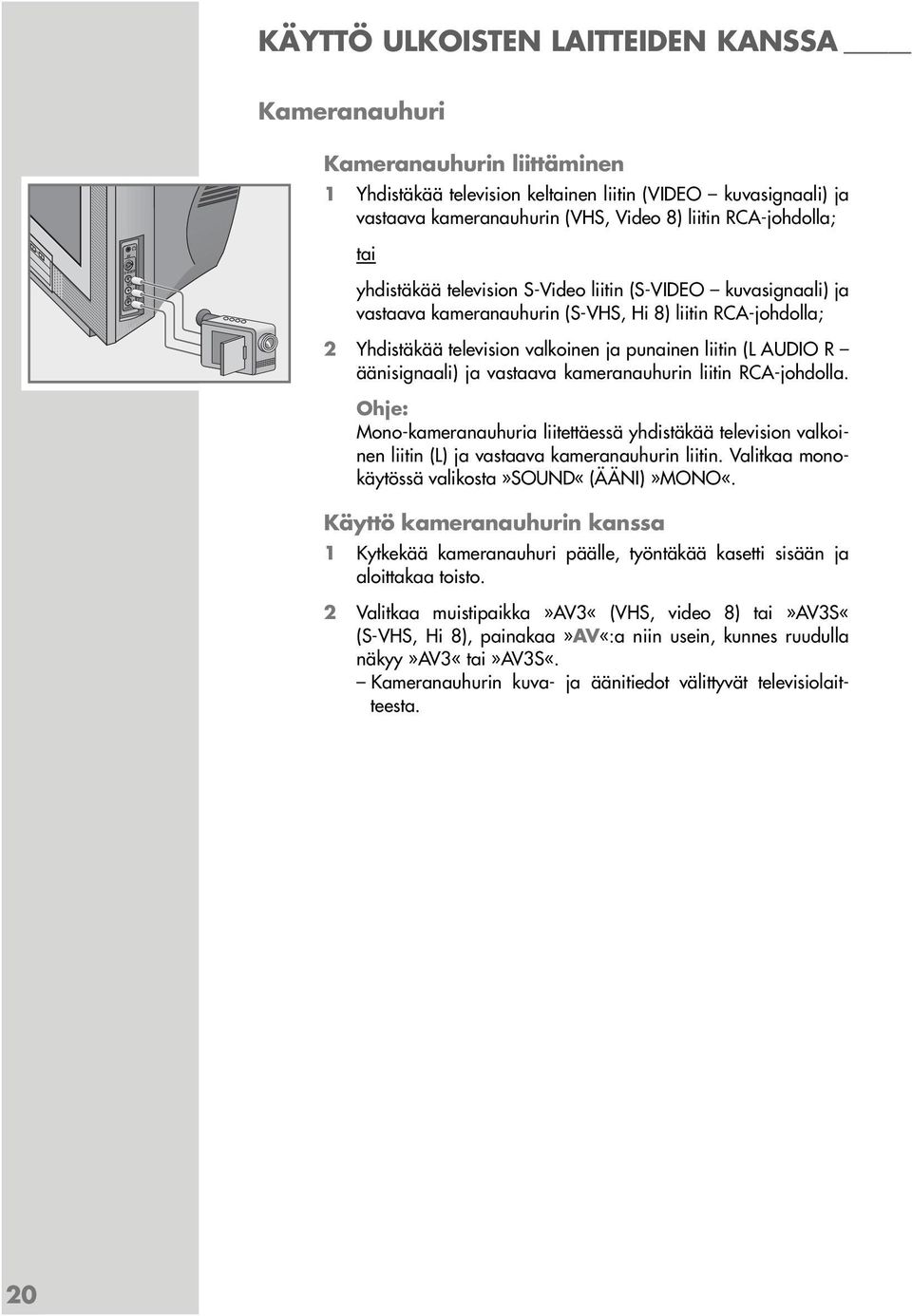

20 R L KÄYTTÖ ULKOISTEN LAITTEIDEN KANSSA PR AV S-VIDEO VIDEO AUDIO Kameranauhuri Kameranauhurin liittäminen 1 Yhdistäkää television keltainen liitin (VIDEO kuvasignaali) ja vastaava kameranauhurin (VHS, Video 8) liitin RCA-johdolla; tai yhdistäkää television S-Video liitin (S-VIDEO kuvasignaali) ja vastaava kameranauhurin (S-VHS, Hi 8) liitin RCA-johdolla; 2 Yhdistäkää television valkoinen ja punainen liitin (L AUDIO R äänisignaali) ja vastaava kameranauhurin liitin RCA-johdolla. Mono-kameranauhuria liitettäessä yhdistäkää television valkoinen liitin (L) ja vastaava kameranauhurin liitin. Valitkaa monokäytössä valikosta»sound«(ääni)»mono«. Käyttö kameranauhurin kanssa 1 Kytkekää kameranauhuri päälle, työntäkää kasetti sisään ja aloittakaa toisto. 2 Valitkaa muistipaikka»av3«(vhs, video 8) tai»av3s«(s-vhs, Hi 8), painakaa»av«:a niin usein, kunnes ruudulla näkyy»av3«tai»av3s«. Kameranauhurin kuva- ja äänitiedot välittyvät televisiolaitteesta. 20

21 ERIKOISSÄÄDÖT Televisiokanavien virittäminen Tämä asetus on vain silloin välttämätön, kun uusi kanava liitetään ja haluatte kuitenkin säilyttää oman erityisen muistipaikkajärjestyksenne. Televisiokanavat voidaan virittää suoraan tai haulla. PÄÄVALIKKO Ääni Kuva Kanavat Asetukset Toiminnot Asetukset Valitsa Järjestelmä BG Kanava C 06 Etsi < > Hienosäätö 0 Ohj. Numero P1 Lapsilukko Auto-Ohj. Asetukset Järjestelmä BG Kanava C 06 Etsi < > Hienosäätö 0 Ohj. Numero P1 Lapsilukko Auto-Ohj. Televisiokanavien virittäminen automaattisella haulla 1 Hakekaa esiin»päävalikko«painikkeella»i«.»päävalikko«tulee näkyviin. 2 Valitkaa rivi»asetuksetp+«:lla tai»p-«:lla ja vahvistakaa Valikko»Asetukset«tulee näkyviin. 3 Valitkaa rivi»ohj. NumeroP+«:lla tai»p-«:lla ja asettakaa haluttu muistipaikka» «:lla tai» «:lla. 4 Valitkaa rivi»etsip+«:lla tai»p-«:lla ja aloittakaa haku» «:lla tai» «:lla. Riittävän voimakkaan signaalin löytyessä haku keskeytyy ja kuva ilmestyy. Käynnistäkää kanavahaku niin monta kertaa uudelleen, että haluttu televisiokanava ilmestyy kuvaruudulle. Vallitseva järjetelmä näkyy automaattisesti rivillä»järjestelmä«. Mikäli väri ja/tai ääni eivät ole kunnossa, valitkaa rivi»järjestelmäp+«:lla tai»p-«:lla. Valitkaa» «:lla tai» «:lla tarvittavat asetukset. 5 Valitkaa rivi»p+«:lla tai»p-«:lla ja vahvistakaa Imoitus»Tallennettu«tulee näkyviin. Muiden kanavien virittämiseksi toistakaa kohdat Lopettakaa asetus»i«:lla. SUOMI 21

22 ERIKOISSÄÄDÖT Asetukset Järjestelmä BG Kanava C 06 Etsi < > Hienosäätö 0 Ohj. Numero P1 Lapsilukko Auto-Ohj. PÄÄVALIKKO Ääni Kuva Kanavat Asetukset Toiminnot Asetukset Valitsa Järjestelmä BG Kanava C 06 Etsi < > Hienosäätö 0 Ohj. Numero P1 Lapsilukko Auto-Ohj. Asetukset 0-9 C/S Järjestelmä BG Kanava C 06 Etsi < > Hienosäätö 0 Ohj. Numero P1 Lapsilukko Auto-Ohj. Televisiokanavien hienosäätö Televisio ottaa automaattisesti vastaan parhaiten näkyvät kanavat. Alueilla, joissa on heikko vastaanotto, voi olla tarpeen virittää kanavat manuaalisti. 1 Hakekaa esiin»päävalikko«painikkeella»i«.»päävalikko«tulee näkyviin. 2 Valitkaa rivi»asetuksetp+«:lla tai»p-«:lla ja vahvistakaa Valikko»Asetukset«tulee näkyviin. 3 Valitkaa rivi»hienosäätöp+«:lla tai»p-«:lla ja asettakaa» «:lla tai» «:lla. 4 Valitkaa rivi»p+«:lla tai»p-«:lla ja vahvistakaa Imoitus»Tallennettu«tulee näkyviin. 5 Lopettakaa asetus»i«:lla. Televisiokanavien virittäminen kanavanumerot syöttämällä 1 Hakekaa esiin»päävalikko«painikkeella»i«.»päävalikko«tulee näkyviin. 2 Valitkaa rivi»asetuksetp+«:lla tai»p-«:lla ja vahvistakaa»ok«:llä. Valikko»Asetukset«ilmestyy näkyviin. 3 Valitkaa rivi»ohj. NumeroP+«:lla tai»p-«:lla ja asettakaa» «:lla tai» «:lla haluttu kanavamuistipaikka. 4 Valitkaa rivi»kanavap+«:lla tai»p-«:lla ja vahvistakaa 5 Valitkaa»OK«:lla kanavien»s«(erikoiskanava) ja»c«(kanava) välillä. 6 Syöttäkää kanavaluku askeleittain» «:lla tai» «:lla tai syöttäkää se suoraan»1 0«:lla Vallitseva järjetelmä näkyy automaattisesti rivillä»järjestelmä«. Mikäli väri ja/tai ääni eivät ole kunnossa, valitkaa rivi»järjestelmäp+«:lla tai»p-«:lla. Valitkaa» «:lla tai» «:lla tarvittavat asetukset. 7 Valitkaa rivi»p+«:lla tai»p-«:lla ja vahvistakaa Muiden kanavien virittämiseksi toistakaa kohdat Lopettakaa asetus»i«:lla. 22

23 ERIKOISSÄÄDÖT Asetukset Järjestelmä BG Kanava C 06 Etsi < > Hienosäätö 0 Ohj. Numero P1 Lapsilukko Auto-Ohj /-- Maan Valinta Belgium Hungary Portugal Czech Rep. Ireland Schweiz Danmark Italia Suomi Deutschland Netherlands Sverige Eλλaδa Norge Türkiye España Österreich U.K. France Polska... Käynn. Autoviritys Kaikkien televisiokanavien uudelleen virittäminen Kaikki televisiokanavat voidaan virittää uudelleen (esim. vaihdettaessa asuinpaikkaa). 1 Hakekaa esiin»päävalikko«painikkeella»i«.»päävalikko«tulee näkyviin. 2 Valitkaa rivi»asetuksetp+«:lla tai»p-«:lla ja vahvistakaa Valikko»Asetukset«tulee näkyviin. 3 Valitkaa rivi»ohj. NumeroP+«:lla tai»p-«:lla ja syöttäkää» «:lla tai» «:lla numero, josta tallennus alkaa. 4 Valitkaa rivi»auto-ohj.p+«:lla tai»p«:lla ja vahvistakaa Valikko»Maan Valinta«tulee näkyviin. 5 Valitkaa maa painikkeilla»p+«,»p-«,» «tai» «ja vahvistakaa painikkeella Haku voi kestää vastaanotettavissa olevien televisiokanavien määrästä riippuen minuutin tai kauemmin. Haun voi keskeyttää»i«:lla. SUOMI 23

24 TIETOJA Tekniset tiedot Verkkojännite: 230 V, 50/60 Hz Tehontarve: valmiustilassa 2 W käytössä 55 W Äänivahvistin: 2x14 wattia musiikkiteho Vastaanottoalueet: C01... C99, erikoiskanavat S01... S41, taajuudet kaistoilta Kanavamuistipaikkoja: 100 ja 4 AV-paikkaa Huolto-ohjeita ammattiliikkeille: Tämä tuote täyttää seuraavien Eu-direktiivien vaatimukset: 73/23/EWG (ETY) direktiivi koskien tiettyjen jänniterajojen puitteissa käytettäviä sähkölaitteita. 89/336/EWG (ETY) direktiivi koskien elektromagneettista yhteensopivuutta. Televisiolaite vastaa seuraavia normeja: EN 60065, EN 55013, EN

25 TIETOJA Häiriöiden poistaminen Jos alla olevat aputoimet eivät tuota tyydyttävää tulosta, kääntykää valtuutetun GRUNDIG-ammattikauppiaan puoleen. Olkaa hyvä ja ottakaa huomioon, että myös ulkopuoliset laitteet kuten kuvanauhuri ja satelliittivastaanotin voivat aiheuttaa häiriöitä. Häiriö Kuva vaalea (kohinaa), mutta ei lähetintä Kuvan kontrasti heikko Vääristyneet värit, väriläikkiä Kuva näkyy, ei ääntä teksi-tv:tä tai teksti-tv häiriöinen Kaukosäädin ei toimi Päälle käynnistämisen jälkeen kuva heikosti tunnistettavissa Mahdollinen syy Antennijohto Televisiokanavia ei ole viritetty Kuvasäädöt pielessä Voimakas kaiuttimien tms. Suurentakaa kaiuttimen aiheuttama magneettikenttä etäisyyttä televisioon jos väriläikät eivät häviä, kytkekää televisio verkkokytkimellä pois päältä ja 10 minuutin päästä takaisin päälle Äänenvoimakkuus minimissä Vika kanavassa Televisiokanava (ei lähetä tekstisivuja) tai antennilaitteisto Lähettimen signaali liian heikko näköyhteyttä Kaukosäätimen paristot Epämääräinen käyttötila Lapsilukko on päällä Aputoimenpide Antennijohto kytkettynä? Käynnistäkää kanavahaku Muuttakaa valoisuus-, kontrasti- tai värisäätöjä Vika lähettimessä Kokeilkaa toista kanavaa Kuva ja/tai ääni häiriöinen Muiden laitteiden aiheuttamia häiriöitä Muuttakaa laitteen sijoituspaikkaa Haamukuvia, heijastuma Kanavaviritys Automaattinen tai manuaalinen kanavaviritys/ hienosäätö Antenni Tutkituttakaa antennijohto tai -laitteisto. värejä Värisäätö minimissä Lisätkää väriä säätimellä Tv-normiasetus (jos Valitkaa oikea värinormi asetusmahdollisuus) Vika kanavassa Kokeilkaa toista kanavaa Lisätkää äänenvoimakkuutta/kytkekää päälle Kokeilkaa toista kanavaa Kokeilkaa toista kanavaa, hienoviritys, haamukuvia Tarkastakaa antennilaitteisto Suunnatkaa kaukosäädin televisioon päin Tarkastakaa tai vaihtakaa paristot Samuttakaa televisio verkkokytkimellä noin 2 minuutiksi. Lapsilukon pois kytkeminen SUOMI 25

26 Grundig Multimedia B.V. De Boelelaan 7 NL-1083 HJ Amsterdam K1 05/
