BOGBALLE A/S. Keitä me olemme?

Transkriptio

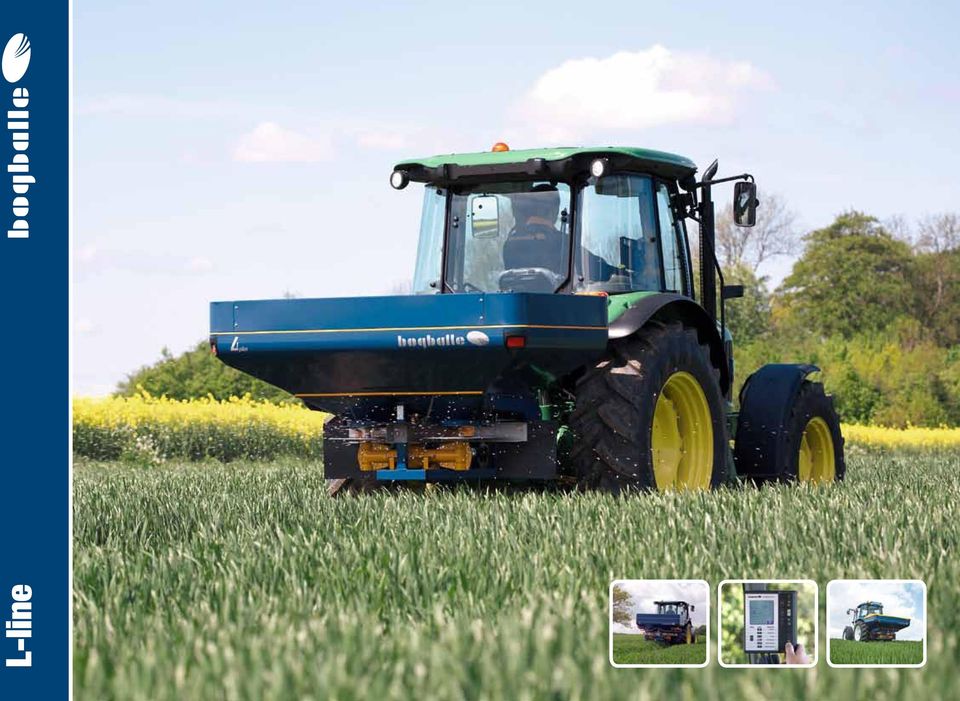

1 L-line

2

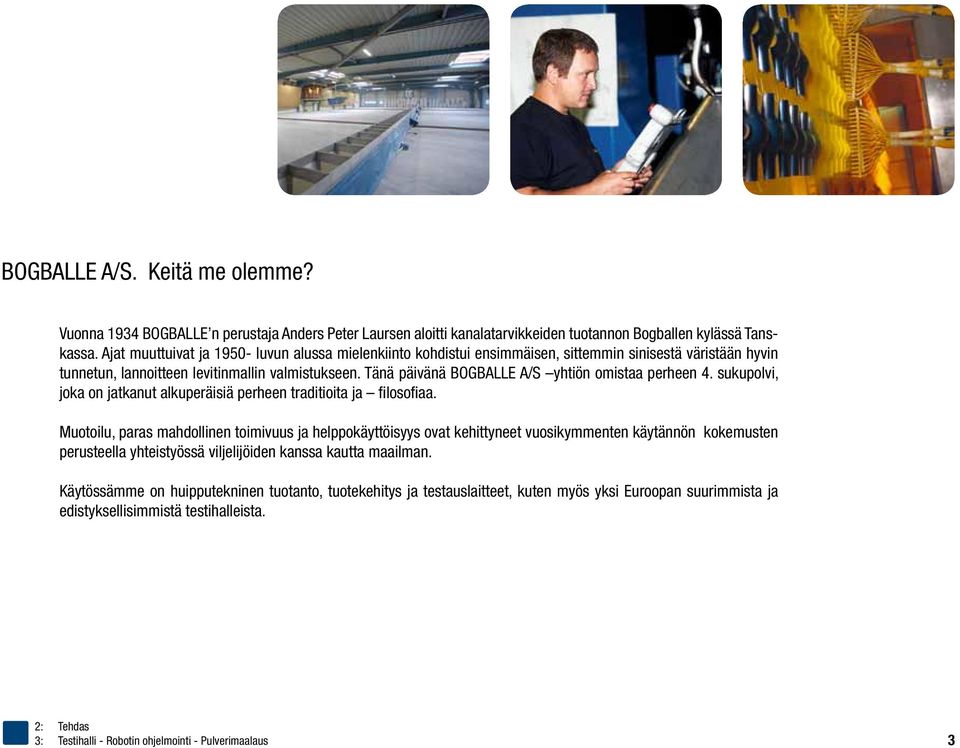

3 BOGBALLE A/S. Keitä me olemme? Vuonna 1934 BOGBALLE n perustaja Anders Peter Laursen aloitti kanalatarvikkeiden tuotannon Bogballen kylässä Tanskassa. Ajat muuttuivat ja luvun alussa mielenkiinto kohdistui ensimmäisen, sittemmin sinisestä väristään hyvin tunnetun, lannoitteen levitinmallin valmistukseen. Tänä päivänä BOGBALLE A/S yhtiön omistaa perheen 4. sukupolvi, joka on jatkanut alkuperäisiä perheen traditioita ja filosofiaa. Muotoilu, paras mahdollinen toimivuus ja helppokäyttöisyys ovat kehittyneet vuosikymmenten käytännön kokemusten perusteella yhteistyössä viljelijöiden kanssa kautta maailman. Käytössämme on huipputekninen tuotanto, tuotekehitys ja testauslaitteet, kuten myös yksi Euroopan suurimmista ja edistyksellisimmistä testihalleista. 2: Tehdas 3: Testihalli - Robotin ohjelmointi - Pulverimaalaus 3

4

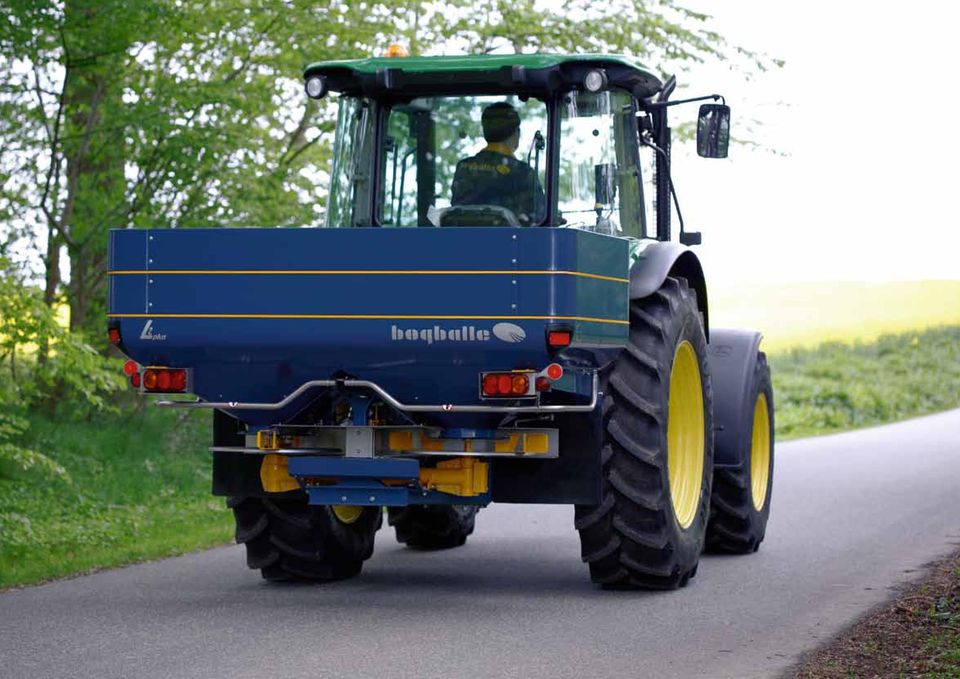

5 L- sarja. Monipuoliseen käyttöön. L- sarja on sopiva levitinmallisto pienemmille ja keskikokoisille tiloille. Levitystehtävästä riippumatta, löytyy aina sopiva L-sarjan levitin täyttämään vaatimuksesi. L- sarjan levittimissä on 120 tai 210cm leveät säiliöt ja tilavuudet ovat 500 litrasta 2050 litraan. Levittimet on ennen kokoonpanoa, kaikkien komponenttien perusteellisen 7- vaiheisen puhdistuksen jälkeen, pulverimaalattu erittäin kestävällä Flexi Coat pulverimaalilla. Levityskoneisto ja säiliön pohjaosa on valmistettu ruostumattomasta teräksestä. Levitysmäärä säädetään aina kaukosäädöllä, joko hydraulisesti, kaapelilla tai CALIBRATOR ICON -ohjaimella. Levittimeen integroitu normaali- ja päistelevitys on vakiona kaikissa malleissa. Levityssiivet ovat mangaaniterästä, jonka kulutuskestävyys on 2-3 kertaa parempi kuin ruostumattoman teräksen. Huoltovapaa ja vesitiivis kitkakytkin. Portaaton levitysmäärän säädin, osoitin hyvin näkyvissä ohjaamoon. Säiliöverkot vakiovarusteena. Flexi Coat pulverimaalaus, 30 kertaa tavallisia vesiliukoisia maaleja kestävämpi maalipinta. Ruostumattomasta teräksestä tehty, pulverimaalattu säiliön pohja sekä ruostumattomat lautaset ja suojukset. Huoltovapaa voimansiirto pyörimissuunnan käännöllä. Yhtä levityslautasmallia voidaan käyttää kaikilla levitysleveyksillä. 4: L litraa 5: L2plus 1600 litraa - L1plus 1150 litraa - L1base 500 litraa ( ei suomessa ) 5

6

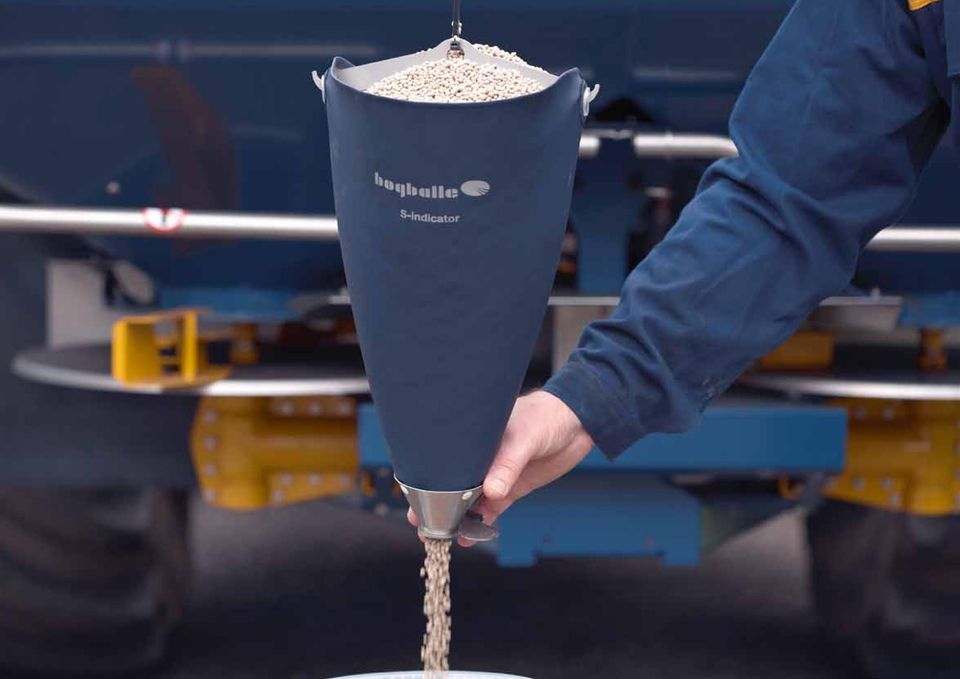

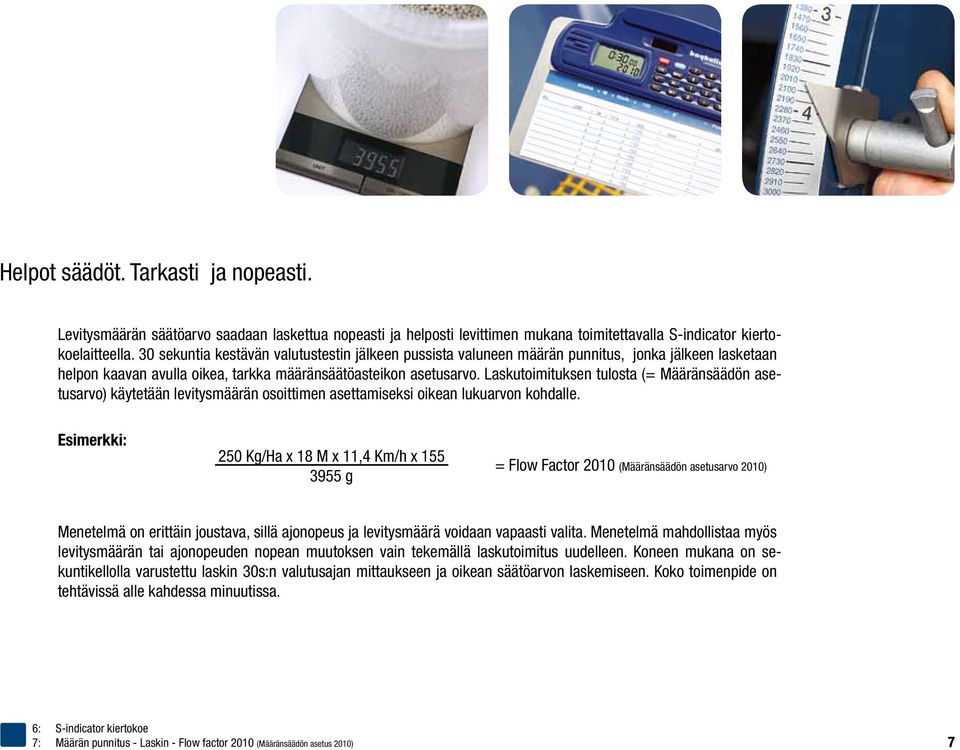

7 Helpot säädöt. Tarkasti ja nopeasti. Levitysmäärän säätöarvo saadaan laskettua nopeasti ja helposti levittimen mukana toimitettavalla S-indicator kiertokoelaitteella. 30 sekuntia kestävän valutustestin jälkeen pussista valuneen määrän punnitus, jonka jälkeen lasketaan helpon kaavan avulla oikea, tarkka määränsäätöasteikon asetusarvo. Laskutoimituksen tulosta (= Määränsäädön asetusarvo) käytetään levitysmäärän osoittimen asettamiseksi oikean lukuarvon kohdalle. Esimerkki: 250 Kg/Ha x 18 M x 11,4 Km/h x g = Flow Factor 2010 (Määränsäädön asetusarvo 2010) Menetelmä on erittäin joustava, sillä ajonopeus ja levitysmäärä voidaan vapaasti valita. Menetelmä mahdollistaa myös levitysmäärän tai ajonopeuden nopean muutoksen vain tekemällä laskutoimitus uudelleen. Koneen mukana on sekuntikellolla varustettu laskin 30s:n valutusajan mittaukseen ja oikean säätöarvon laskemiseen. Koko toimenpide on tehtävissä alle kahdessa minuutissa. 6: S-indicator kiertokoe 7: Määrän punnitus - Laskin - Flow factor 2010 (Määränsäädön asetus 2010) 7

8

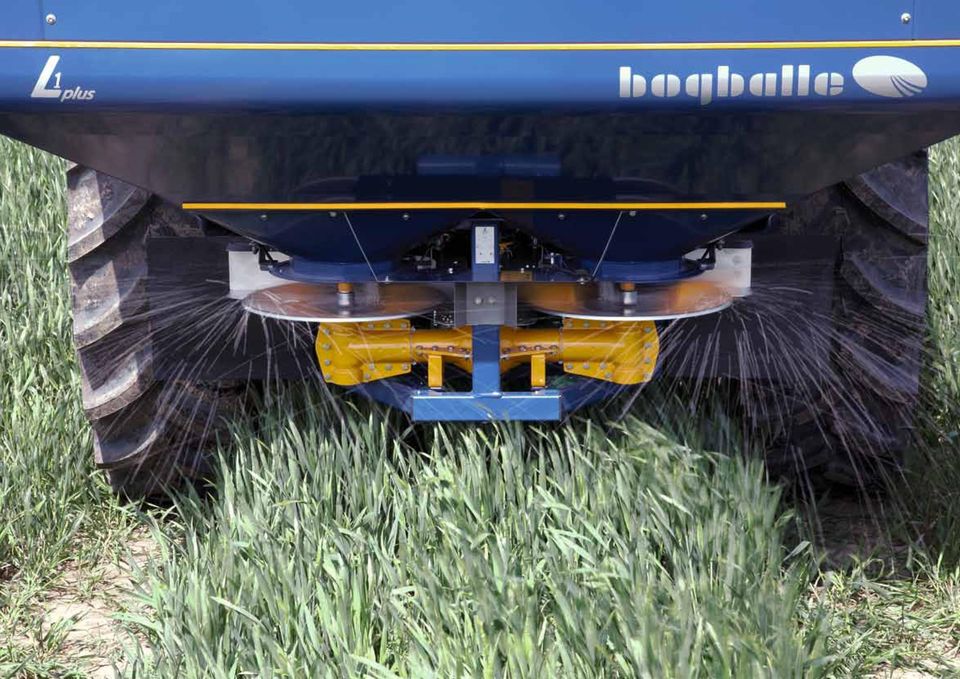

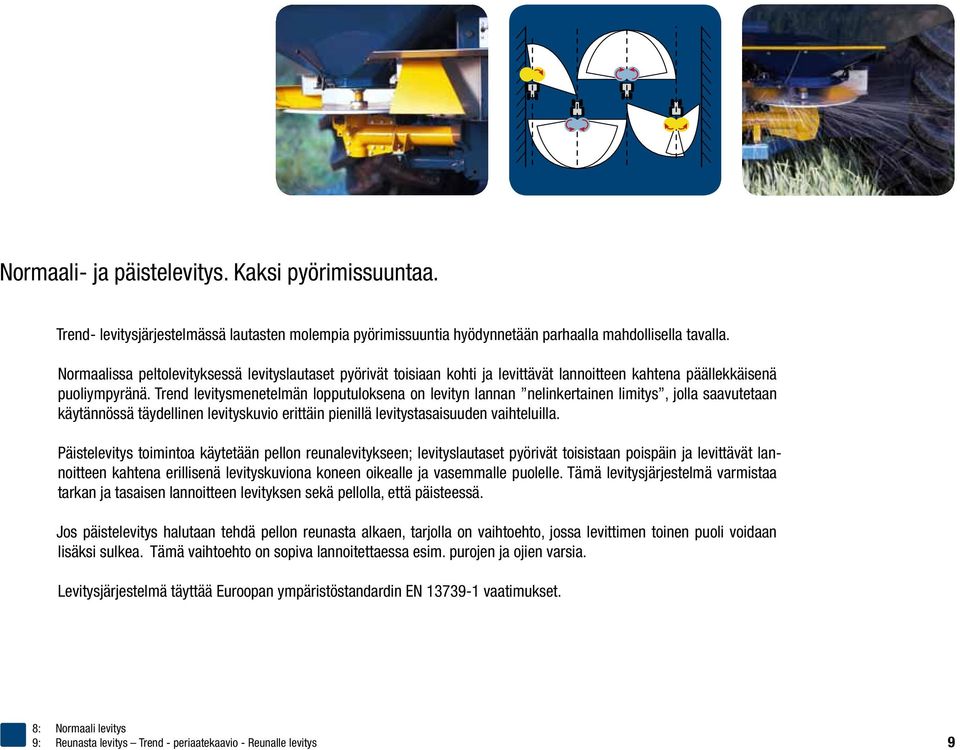

9 Normaali- ja päistelevitys. Kaksi pyörimissuuntaa. Trend- levitysjärjestelmässä lautasten molempia pyörimissuuntia hyödynnetään parhaalla mahdollisella tavalla. Normaalissa peltolevityksessä levityslautaset pyörivät toisiaan kohti ja levittävät lannoitteen kahtena päällekkäisenä puoliympyränä. Trend levitysmenetelmän lopputuloksena on levityn lannan nelinkertainen limitys, jolla saavutetaan käytännössä täydellinen levityskuvio erittäin pienillä levitystasaisuuden vaihteluilla. Päistelevitys toimintoa käytetään pellon reunalevitykseen; levityslautaset pyörivät toisistaan poispäin ja levittävät lannoitteen kahtena erillisenä levityskuviona koneen oikealle ja vasemmalle puolelle. Tämä levitysjärjestelmä varmistaa tarkan ja tasaisen lannoitteen levityksen sekä pellolla, että päisteessä. Jos päistelevitys halutaan tehdä pellon reunasta alkaen, tarjolla on vaihtoehto, jossa levittimen toinen puoli voidaan lisäksi sulkea. Tämä vaihtoehto on sopiva lannoitettaessa esim. purojen ja ojien varsia. Levitysjärjestelmä täyttää Euroopan ympäristöstandardin EN vaatimukset. 8: Normaali levitys 9: Reunasta levitys Trend - periaatekaavio - Reunalle levitys 9

10

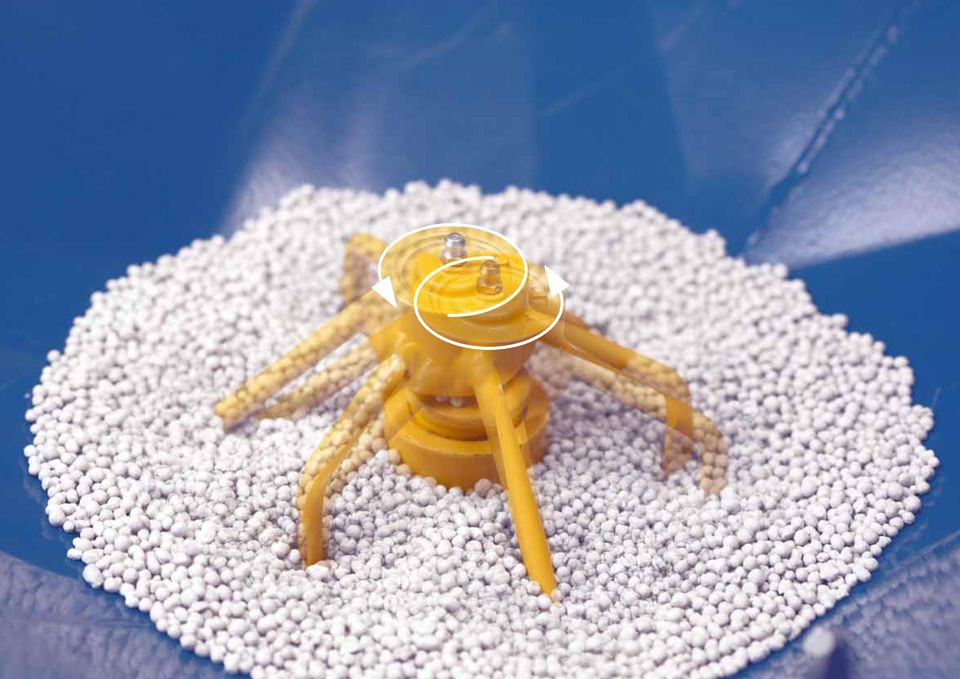

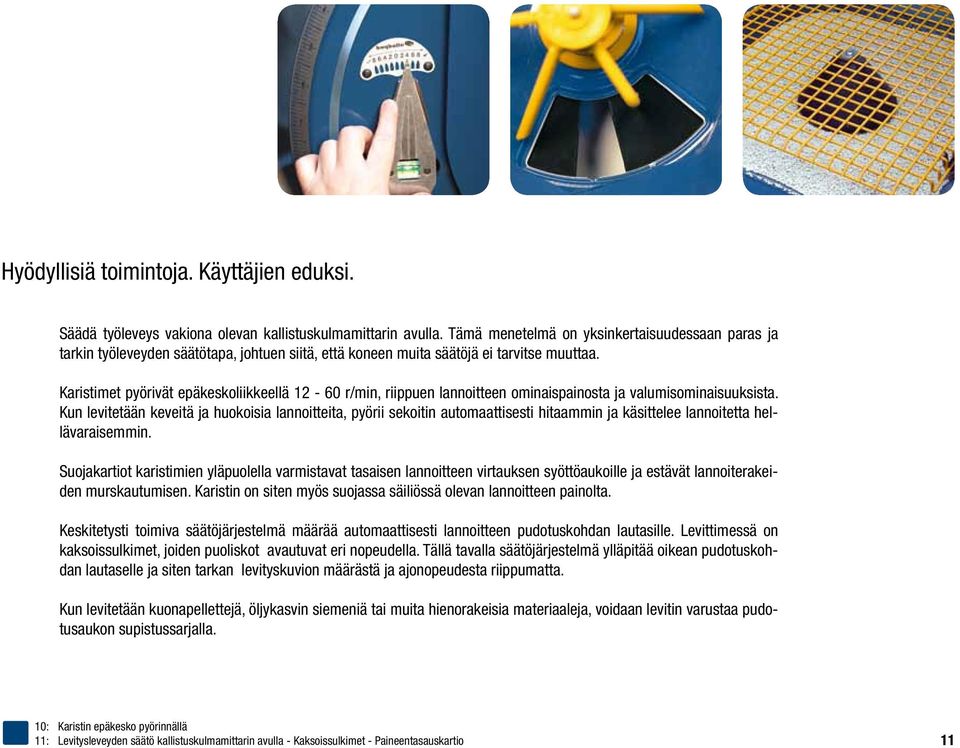

11 Hyödyllisiä toimintoja. Käyttäjien eduksi. Säädä työleveys vakiona olevan kallistuskulmamittarin avulla. Tämä menetelmä on yksinkertaisuudessaan paras ja tarkin työleveyden säätötapa, johtuen siitä, että koneen muita säätöjä ei tarvitse muuttaa. Karistimet pyörivät epäkeskoliikkeellä r/min, riippuen lannoitteen ominaispainosta ja valumisominaisuuksista. Kun levitetään keveitä ja huokoisia lannoitteita, pyörii sekoitin automaattisesti hitaammin ja käsittelee lannoitetta hellävaraisemmin. Suojakartiot karistimien yläpuolella varmistavat tasaisen lannoitteen virtauksen syöttöaukoille ja estävät lannoiterakeiden murskautumisen. Karistin on siten myös suojassa säiliössä olevan lannoitteen painolta. Keskitetysti toimiva säätöjärjestelmä määrää automaattisesti lannoitteen pudotuskohdan lautasille. Levittimessä on kaksoissulkimet, joiden puoliskot avautuvat eri nopeudella. Tällä tavalla säätöjärjestelmä ylläpitää oikean pudotuskohdan lautaselle ja siten tarkan levityskuvion määrästä ja ajonopeudesta riippumatta. Kun levitetään kuonapellettejä, öljykasvin siemeniä tai muita hienorakeisia materiaaleja, voidaan levitin varustaa pudotusaukon supistussarjalla. 10: Karistin epäkesko pyörinnällä 11: Levitysleveyden säätö kallistuskulmamittarin avulla - Kaksoissulkimet - Paineentasauskartio 11

12

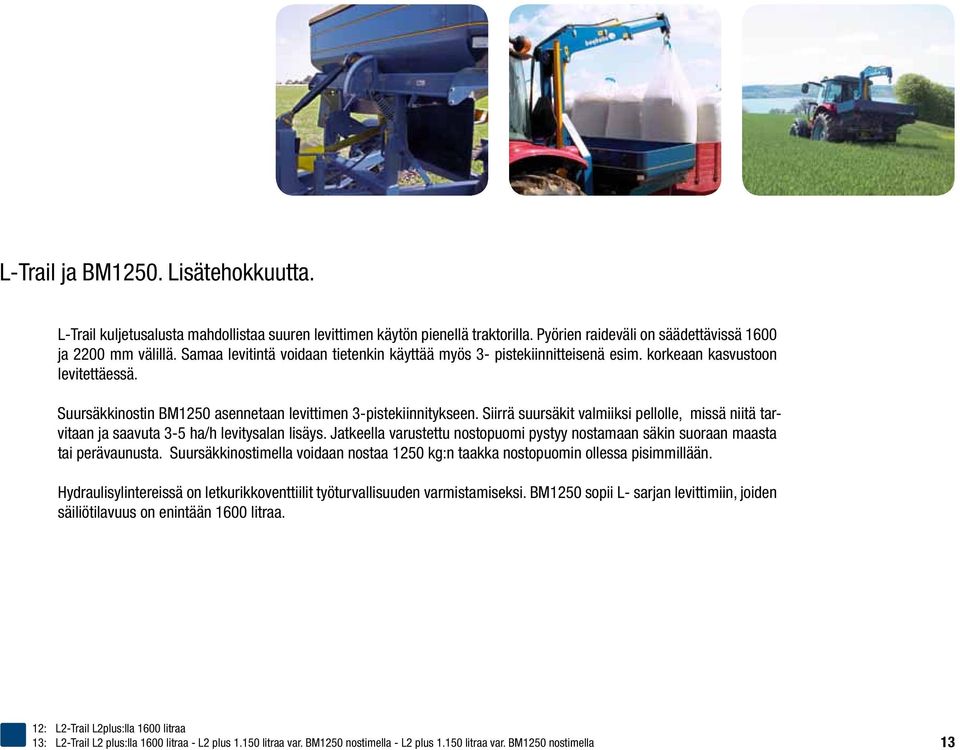

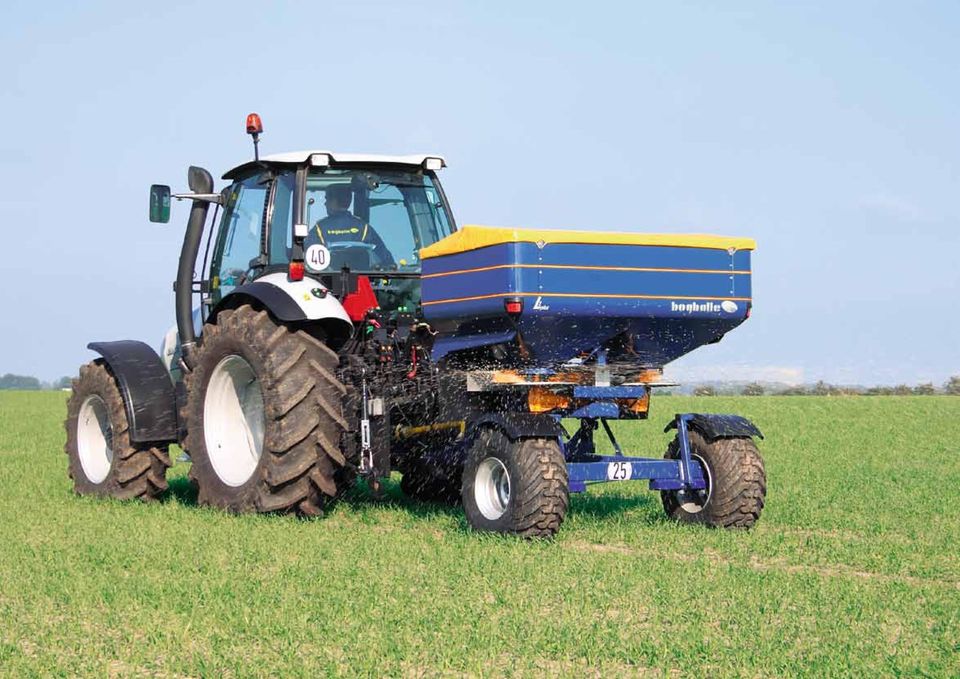

13 L-Trail ja BM1250. Lisätehokkuutta. L-Trail kuljetusalusta mahdollistaa suuren levittimen käytön pienellä traktorilla. Pyörien raideväli on säädettävissä 1600 ja 2200 mm välillä. Samaa levitintä voidaan tietenkin käyttää myös 3- pistekiinnitteisenä esim. korkeaan kasvustoon levitettäessä. Suursäkkinostin BM1250 asennetaan levittimen 3-pistekiinnitykseen. Siirrä suursäkit valmiiksi pellolle, missä niitä tarvitaan ja saavuta 3-5 ha/h levitysalan lisäys. Jatkeella varustettu nostopuomi pystyy nostamaan säkin suoraan maasta tai perävaunusta. Suursäkkinostimella voidaan nostaa 1250 kg:n taakka nostopuomin ollessa pisimmillään. Hydraulisylintereissä on letkurikkoventtiilit työturvallisuuden varmistamiseksi. BM1250 sopii L- sarjan levittimiin, joiden säiliötilavuus on enintään 1600 litraa. 12: L2-Trail L2plus:lla 1600 litraa 13: L2-Trail L2 plus:lla 1600 litraa - L2 plus litraa var. BM1250 nostimella - L2 plus litraa var. BM1250 nostimella 13

14

15

16

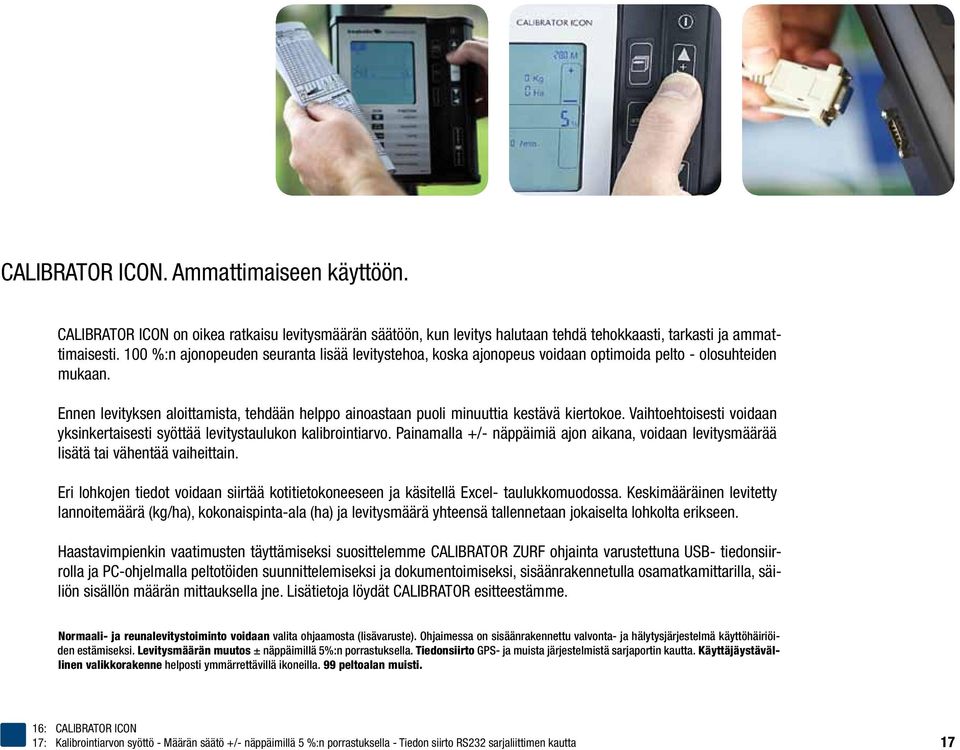

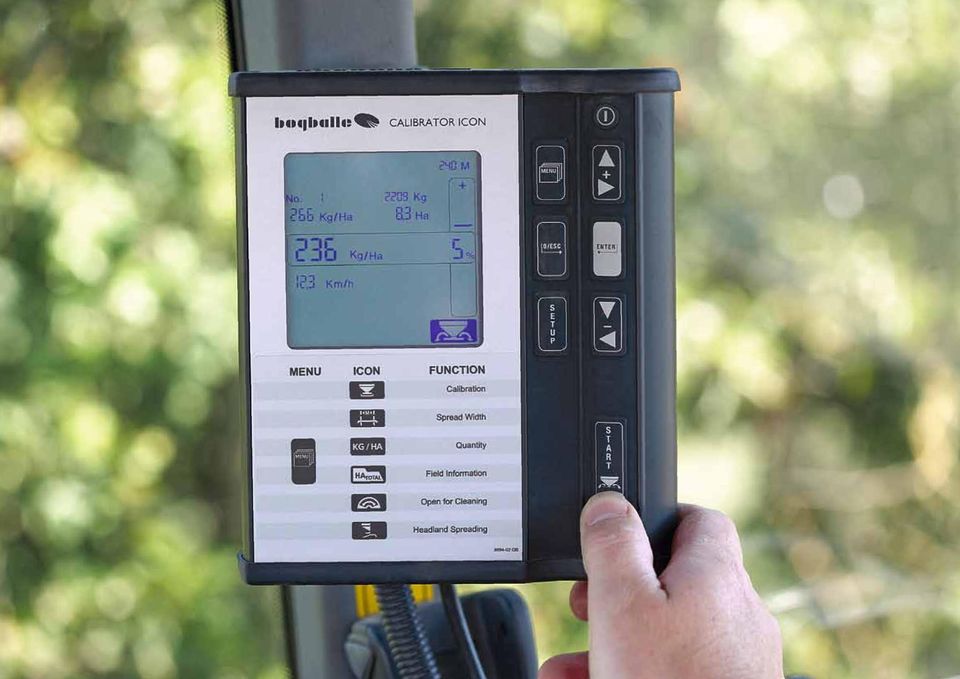

17 CALIBRATOR ICON. Ammattimaiseen käyttöön. CALIBRATOR ICON on oikea ratkaisu levitysmäärän säätöön, kun levitys halutaan tehdä tehokkaasti, tarkasti ja ammattimaisesti. 100 %:n ajonopeuden seuranta lisää levitystehoa, koska ajonopeus voidaan optimoida pelto - olosuhteiden mukaan. Ennen levityksen aloittamista, tehdään helppo ainoastaan puoli minuuttia kestävä kiertokoe. Vaihtoehtoisesti voidaan yksinkertaisesti syöttää levitystaulukon kalibrointiarvo. Painamalla +/- näppäimiä ajon aikana, voidaan levitysmäärää lisätä tai vähentää vaiheittain. Eri lohkojen tiedot voidaan siirtää kotitietokoneeseen ja käsitellä Excel- taulukkomuodossa. Keskimääräinen levitetty lannoitemäärä (kg/ha), kokonaispinta-ala (ha) ja levitysmäärä yhteensä tallennetaan jokaiselta lohkolta erikseen. Haastavimpienkin vaatimusten täyttämiseksi suosittelemme CALIBRATOR ZURF ohjainta varustettuna USB- tiedonsiirrolla ja PC-ohjelmalla peltotöiden suunnittelemiseksi ja dokumentoimiseksi, sisäänrakennetulla osamatkamittarilla, säiliön sisällön määrän mittauksella jne. Lisätietoja löydät CALIBRATOR esitteestämme. Normaali- ja reunalevitystoiminto voidaan valita ohjaamosta (lisävaruste). Ohjaimessa on sisäänrakennettu valvonta- ja hälytysjärjestelmä käyttöhäiriöiden estämiseksi. Levitysmäärän muutos ± näppäimillä 5%:n porrastuksella. Tiedonsiirto GPS- ja muista järjestelmistä sarjaportin kautta. Käyttäjäystävällinen valikkorakenne helposti ymmärrettävillä ikoneilla. 99 peltoalan muisti. 16: CALIBRATOR ICON 17: Kalibrointiarvon syöttö - Määrän säätö +/- näppäimillä 5 %:n porrastuksella - Tiedon siirto RS232 sarjaliittimen kautta 17

18

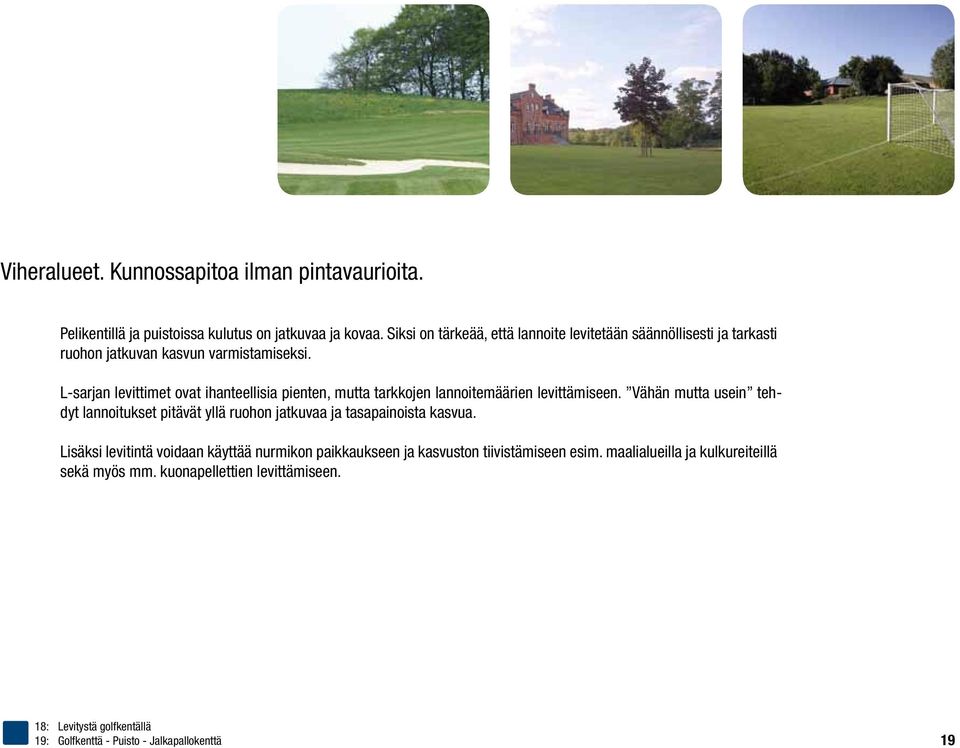

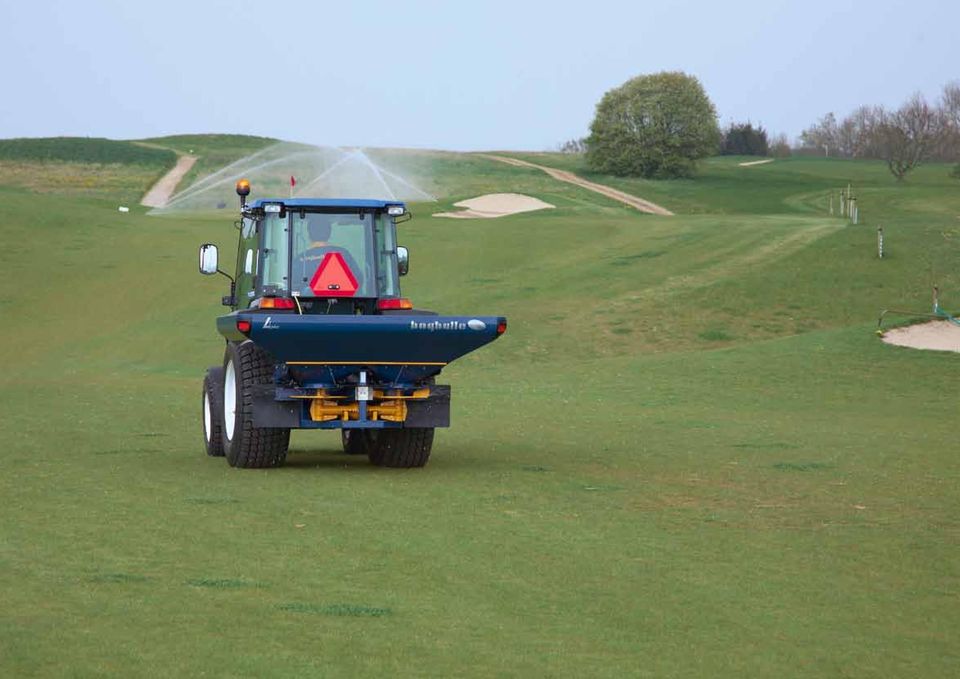

19 Viheralueet. Kunnossapitoa ilman pintavaurioita. Pelikentillä ja puistoissa kulutus on jatkuvaa ja kovaa. Siksi on tärkeää, että lannoite levitetään säännöllisesti ja tarkasti ruohon jatkuvan kasvun varmistamiseksi. L-sarjan levittimet ovat ihanteellisia pienten, mutta tarkkojen lannoitemäärien levittämiseen. Vähän mutta usein tehdyt lannoitukset pitävät yllä ruohon jatkuvaa ja tasapainoista kasvua. Lisäksi levitintä voidaan käyttää nurmikon paikkaukseen ja kasvuston tiivistämiseen esim. maalialueilla ja kulkureiteillä sekä myös mm. kuonapellettien levittämiseen. 18: Levitystä golfkentällä 19: Golfkenttä - Puisto - Jalkapallokenttä 19

20

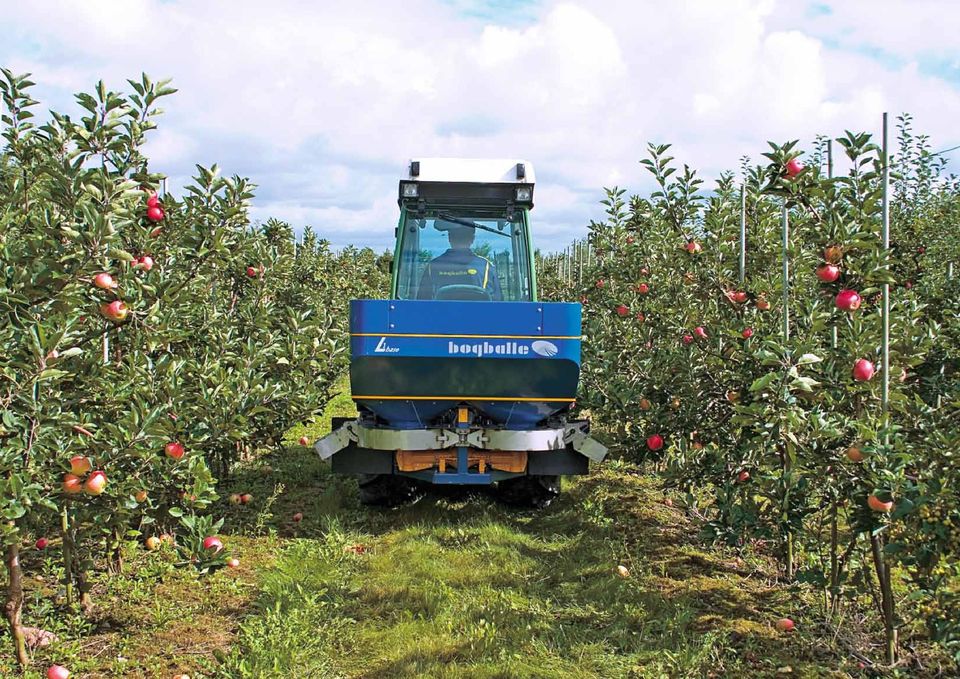

21 2- rivivarustus. Kapean tilan ratkaisu. L1- levittimeen voidaan asentaa ruostumattomasta teräksestä tehty riviviljely varustus, joka on ihanteellinen hedelmätarhoissa ja marjapensaiden lannoituksessa. Jos kasvien, pensaiden tai puiden rivivälit ovat erityisen kapeat, voidaan levitin varustaa säiliöllä, joka on ainoastaan 125cm leveä. Rivivarustus sijoittaa lannoitteen cm nauhaan kasvin juureen, jolloin ravinteiden käyttö on optimoitua. Riviväli voidaan säätää portaattomasti 1,5.n ja 5 metrin välillä säätämällä ohjauslevyjä molemmin puolin. 2- rivivarustus on helppo asentaa ja irrottaa vain yhdellä vivulla. Ilman rivivarustusta voidaan levittimellä levittää m työleveydellä. 20: L1 base 775 litraa 21: Työleveyden säätö - levitys - 2-rivivarustuksen irrotus 21

22

23 Testihalli. Asiantuntijan tietotaitoa. Vuodesta 1984 saakka olemme tehneet vuodet ympäri töitä omassa testihallissamme analysoimalla lannoitteiden levitysominaisuuksia ja tekemällä levitystaulukoita. Testihalli on yksi Euroopan suurimmista ja kehittyneimmistä, varustettuna mm. täysautomaattisella testikaukaloiden punnituksella. Saadut tulokset rekisteröityvät suoraan tietokantaan, joka samalla toimii perustana kaikille levitystaulukoille sekä interaktiivisille On-Line toiminnoille jokaisen käyttäjän omien tarpeiden täyttämiseksi. Kaikki levitystaulukot ovat saatavissa kotisivuiltamme, jossa on lisäksi ilmainen Lannoiteanalyysi -toiminto. Tätä voidaan käyttää minkä tahansa sellaisen lannoitteen levitystaulukon etsimiseen, jota ei vielä ole testattu testihallissamme. Käyttämällä lannoitteen testisarjaa, joka koostuu lannoiterakeen kovuustesteristä ja rakeiden seulalaatikosta, on mahdollista analysoida lannoitteen fyysiset ominaisuudet. Tulos syötetään internetsivuillamme bogballe.com ja tietokanta seuloo kaikki tehtaalla tehdyt testit ja ehdottaa välittömästi sopivaa levitystaulukkoa. Lisäksi on mahdollista etsiä yksilöllinen säätöarvo levittimiin, joissa on hydraulinen tai kaapelikaukosäätö, käyttämällä Yksilöllinen asteikkoasetus -toimintoa. Tämä monipuolinen työkalu määrittelee nopeuden, levitysmäärän ja työleveyden säädöt, juuri sinun tarpeisiisi. 22: Testihalli 23: Testisarja - Lannoitteen On- Line analyysi - On- Line asteikkoasetus 23

24

25 Hyödyllisiä lisävarusteita. CALIBRATOR ZURF CALIBRATOR ICON Säiliökoroke Kansipressu Heijastinlevyt Takavalot Syöttöaukon supistussarja Heinänsiemen karistin Varastointi pyörät Korkean kasvuston nostovarsien tappisarja (L2) Hydraulimoottori Virtausmäärän säädin Alennusvaihde Lannoitteen testisarja 25

26 120 x 210 cm L2plus L1plus L1base L / Enint kg 120 x 210 cm 120 x 210 cm L / kg L / Enint kg L / kg L / kg L / kg 775 L / 850 kg 700 L / 770 kg 83 cm 101 cm 64 cm L2-Trail BM cm 30 cm 248 cm 20 cm 95 cm 167 cm 80 cm 144 cm 200 cm 415 cm 119 cm 138 cm 700 L / 770 kg 86 cm 104 cm 123 cm 500 L / 550 kg 87 cm 105 cm 124 cm 44 cm 44 cm Minun. 160 cm Enint. 220 cm 195 cm 35 cm

27 Tekniset tiedot L2 plus L1 plus L1 base Säiliötilavuus (l) 700/1150/1600/ /1150/ /775/1050 Vetoisuus (enint. kg) 770/1265/1760/enint /1265/enint /855/1155 Paino (kg) 268/300/332/ /242/ /222/246 Kokonaispaino (kg) 1038/1450/2092/ /1507/ /1077/1401 Työleveys (m) Lisävarusteet Päistelevitys reunalle Päistelevitys reunasta alkaen Nivelakseli Vesitiivis kitkakytkin Säiliöverkko Kaltevuusmittari Roiskesuojat Syötön supistinsarja Levitystaulukot CALIBRATOR ZURF CALIBRATOR ICON Hydraulinen käyttö Kaapeli kaukosäätö Takavalot Suojukset Heijastimet Varastointipyörät Kansipressu Alennusvaihde 1000 / 540 Hydraulimoottori Virtaussäädin (traktorit ilman öljyvirtauksen säätöä) Heinänsiemenen karistin Korotuslaidat 450 litraa Peruskorotus 275 litraa Reunalevityksen valvontavaihtoehdot Elektr. kaukosäätö reunalle CALIBRATOR ICON / ZURF avulla Elektr. kaukosäätö reunasta CALIBRATOR ICON / ZURF avulla Elektr. kaukosäätö reunalle / -sta CALIBRATOR ZURF avulla Kaapelikaukosäätö reunalle Kaapelikaukosäätö reunasta Kaapelikaukosäätö reunalle / -sta Käsisäätö reunalle Käsisäätö reunasta Käsisäätö reunalle / -sta Vakiovaruste Lisävaruste Ei saatavilla Kaikkia BOGBALLE tuotteita kehitetään jatkuvasti. 27
