1 M-line

2

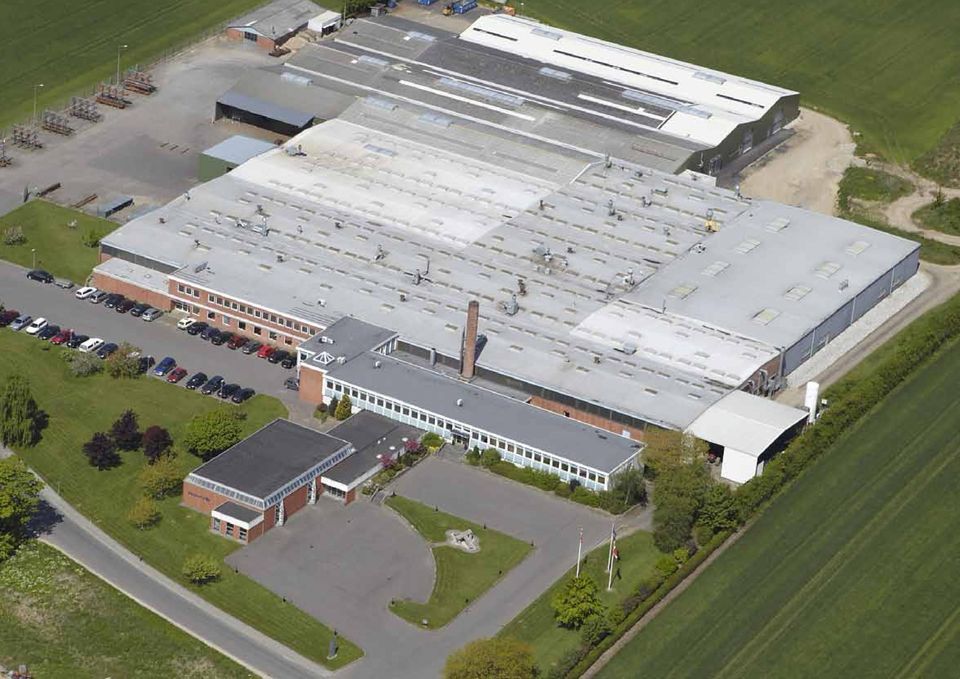

3 BOGBALLE A/S. Keitä me olemme? Vuonna 1934 BOGBALLE n perustaja Anders Peter Laursen aloitti kanalatarvikkeiden tuotannon Bogballen kylässä Tanskassa. Ajat muuttuivat ja luvun alussa mielenkiinto kohdistui ensimmäisen, sittemmin sinisestä väristään hyvin tunnetun, lannoitteen levitinmallin valmistukseen. Tänä päivänä BOGBALLE A/S yhtiön omistaa perheen 4. sukupolvi, joka on jatkanut alkuperäisiä perheen traditioita ja filosofiaa. Muotoilu, paras mahdollinen toimivuus ja helppokäyttöisyys ovat kehittyneet vuosikymmenten käytännön kokemusten perusteella yhteistyössä viljelijöiden kanssa kautta maailman. Käytössämme on huipputekninen tuotanto, tuotekehitys ja testauslaitteet, kuten myös yksi Euroopan suurimmista ja edistyksellisimmistä testihalleista. 2: Tehdas 3: Testihalli - Robotin ohjelmointi - Pulverimaalaus 3

4

5 M- sarja. Laaja tuoteperhe. Levitystehtävästä riippumatta löytyy M- sarjasta aina levitin täyttämään vaatimuksesi. BOGBALLE on kuuluisa tavastaan kehittää yksinkertaisia ratkaisuja monimutkaisiin asioihin. Hyviä esimerkkejä ovat Trend levitysjärjestelmä, jossa peltoja päistelevitys on aina vakiona, vaakatekniikka ajon aikana tapahtuvalla täysautomaattisella kalibroinnilla ja viimeisimpänä CALIBRATOR ZURF mallin mahdollisuus suunnitella asetukset verkkopalvelussa On-line. M- sarjan levittimissä on 240 tai 290cm leveät säiliöt ja tilavuudet ovat 1250 litrasta 4050 litraan. Levittimet on ennen kokoonpanoa, kaikkien komponenttien perusteellisen 7- vaiheisen puhdistuksen jälkeen, pulverimaalattu erittäin kestävällä Flexi Coat pulverimaalilla. Levityskoneisto ja säiliön pohjaosa on valmistettu ruostumattomasta teräksestä. Levitysmäärä säädetään aina kaukosäädöllä, joko hydraulisesti, kaapelilla tai CALIBRATOR ZURF -ohjaimella. Levittimeen integroitu normaali- ja päistelevitys on vakiona kaikissa malleissa. Levityssiivet ovat mangaaniterästä, jonka kulutuskestävyys on 2-3 kertaa parempi kuin ruostumattoman teräksen. Huoltovapaa ja vesitiivis kitkakytkin. 3- pistekiinnitys normaali ja korkeaan kasvustoon levitykseen Portaaton levitysmäärän säädin, osoitin hyvin näkyvissä ohjaamoon. Säiliöverkot vakiovarusteena. Flexi Coat pulverimaalaus, 30 kertaa tavallisia vesiliukoisia maaleja kestävämpi maalipinta. Ruostumattomasta teräksestä tehty, pulverimaalattu säiliön pohja sekä ruostumattomat lautaset ja suojukset. Huoltovapaa voimansiirto pyörimissuunnan käännöllä. Yhtä levityslautasmallia voidaan käyttää kaikilla levitysleveyksillä. 4: M2W base litraa 5: M2W base litraa - M3 plus litraa - M2W plus litraa 5

6

7 quadro. Neljä etua, yksi kone. M- sarjan levittimissä on neljä hyödyllistä toimintaa sisältävä quadro järjestelmä: Trend normaali ja Trend päistelevitys, manuaalinen kiertokokeen teko ja säiliön lopputyhjennys. Kaikki neljä toimintoa voidaan tehdä ilman työkaluja. Kiertokoe on tehtävissä alle 2 minuutissa, yksinkertaisesti lukitsemalla toinen levityslautasista. Näytteenotto itsessään kestää vain 30s. Yksinkertaisella, otetun näytteen punnitustulokseen perustuvalla laskutoimituksella saadaan Flow Factor lukuarvo, jolla levitysmäärän yhden säätövivun paikka asetetaan helposti ja tarkasti oikeaksi. Säiliön lopputyhjennys tapahtuu samalla periaatteella. 6: quadro kiertokoe 7: Levityslautasen lukitseminen Flow Factor lukuarvon laskeminen Levitysmäärän asettaminen 7

8

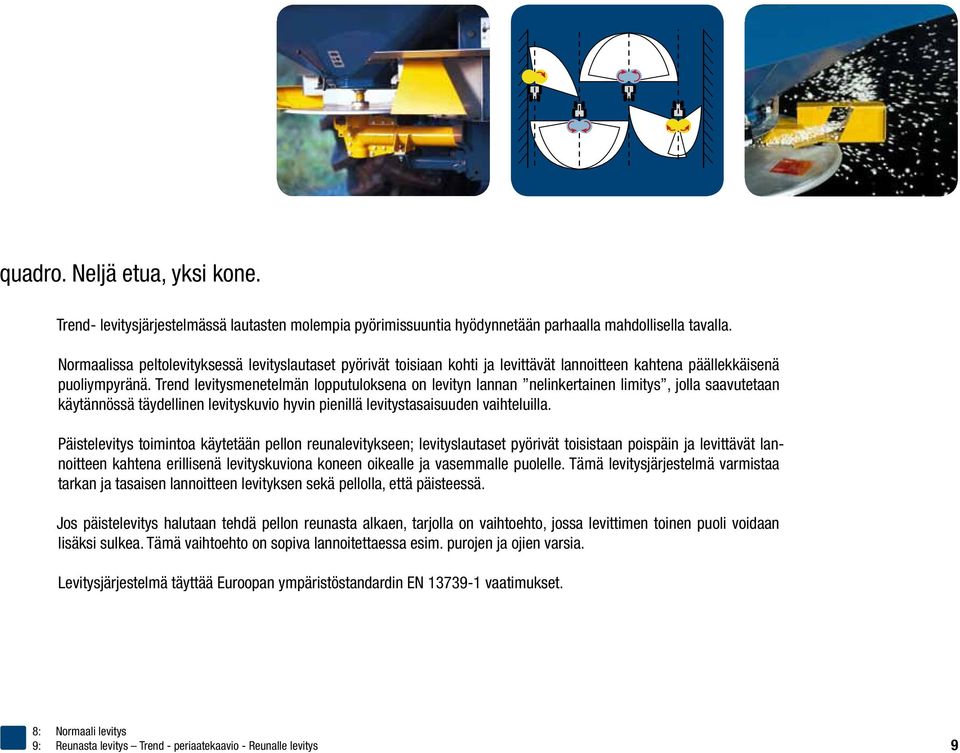

9 quadro. Neljä etua, yksi kone. Trend- levitysjärjestelmässä lautasten molempia pyörimissuuntia hyödynnetään parhaalla mahdollisella tavalla. Normaalissa peltolevityksessä levityslautaset pyörivät toisiaan kohti ja levittävät lannoitteen kahtena päällekkäisenä puoliympyränä. Trend levitysmenetelmän lopputuloksena on levityn lannan nelinkertainen limitys, jolla saavutetaan käytännössä täydellinen levityskuvio hyvin pienillä levitystasaisuuden vaihteluilla. Päistelevitys toimintoa käytetään pellon reunalevitykseen; levityslautaset pyörivät toisistaan poispäin ja levittävät lannoitteen kahtena erillisenä levityskuviona koneen oikealle ja vasemmalle puolelle. Tämä levitysjärjestelmä varmistaa tarkan ja tasaisen lannoitteen levityksen sekä pellolla, että päisteessä. Jos päistelevitys halutaan tehdä pellon reunasta alkaen, tarjolla on vaihtoehto, jossa levittimen toinen puoli voidaan lisäksi sulkea. Tämä vaihtoehto on sopiva lannoitettaessa esim. purojen ja ojien varsia. Levitysjärjestelmä täyttää Euroopan ympäristöstandardin EN vaatimukset. 8: Normaali levitys 9: Reunasta levitys Trend - periaatekaavio - Reunalle levitys 9

10

11 Hyödyllisiä toimintoja. Käyttäjien eduksi. Säädä työleveys vakiona olevan kallistuskulmamittarin avulla. Tämä menetelmä on yksinkertaisuudessaan paras ja tarkin työleveyden säätötapa, johtuen siitä, että koneen muita säätöjä ei tarvitse muuttaa. Karistimet pyörivät epäkeskoliikkeellä r/min, riippuen lannoitteen ominaispainosta ja valumisominaisuuksista. Kun levitetään keveitä ja huokoisia lannoitteita, pyörii sekoitin automaattisesti hitaammin ja käsittelee lannoitetta hellävaraisemmin. Suojakartiot karistimien yläpuolella varmistavat tasaisen lannoitteen virtauksen syöttöaukoille ja estävät lannoiterakeiden murskautumisen. Karistin on siten myös suojassa säiliössä olevan lannoitteen painolta. Keskitetysti toimiva säätövipu järjestelmä määrää automaattisesti lannoitteen pudotuskohdan lautasille. Levittimessä on kaksoissulkimet, joiden puoliskot avautuvat eri nopeudella. Tällä tavalla säätöjärjestelmä ylläpitää täsmälleen oikean pudotuskohdan lautaselle ja siten tarkan levityskuvion määrästä ja ajonopeudesta riippumatta. Pyöritettävällä pohjalla varustetussa säiliössä on vakiona esivalittavissa pienempi syöttöaukko kuonapellettien, öljykasvin siemenien tai muiden hienorakeisten materiaalien levitykseen. 10: Karistin ja suojakartio 11: Levitysleveyden säätö kallistuskulmamittarin avulla - Kaksoissulkimet Supistettu syöttöaukko 11

12

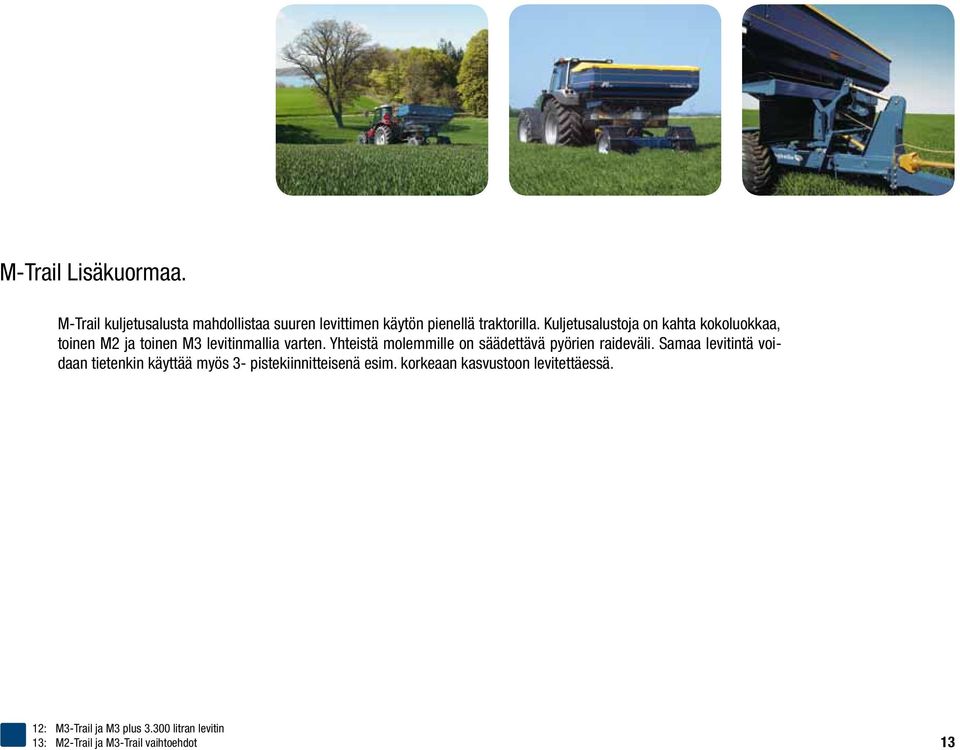

13 M-Trail Lisäkuormaa. M-Trail kuljetusalusta mahdollistaa suuren levittimen käytön pienellä traktorilla. Kuljetusalustoja on kahta kokoluokkaa, toinen M2 ja toinen M3 levitinmallia varten. Yhteistä molemmille on säädettävä pyörien raideväli. Samaa levitintä voidaan tietenkin käyttää myös 3- pistekiinnitteisenä esim. korkeaan kasvustoon levitettäessä. 12: M3-Trail ja M3 plus litran levitin 13: M2-Trail ja M3-Trail vaihtoehdot 13

14

15

16

17 BM1250. Lisätehokkuutta. Siirrä suursäkit valmiiksi pellolle, missä niitä tarvitaan ja saavuta 3-5 ha/h levitysalan lisäys. Suursäkkinostin BM1250 asennetaan levittimen 3-pistekiinnitykseen. Jatkeella varustettu nostopuomi pystyy nostamaan säkin suoraan maasta tai perävaunusta. Suursäkkinostimella voidaan nostaa 1250 kg:n taakka nostopuomin ollessa pisimmillään. Hydraulisylintereissä on letkurikkoventtiilit työturvallisuuden varmistamiseksi. BM1250 sopii M- sarjan levittimiin, joiden säiliötilavuus on enintään 2550 litraa. 16: BM1250 puomin jatkeella 17: Täyttö BM1250:llä 17

18

19 CALIBRATOR ZURF. Nerokas. CALIBRATOR ZURF on oikea ratkaisu levitysmäärän säätöön, kun levitys halutaan tehdä tehokkaasti, tarkasti ja ammattimaisesti. 100 %:n ajonopeuden seuranta lisää levitystehoa, koska ajonopeus voidaan optimoida vallitsevien pelto - olosuhteiden mukaan. Kaiken tämän lisäksi tarjolla on runsaasti käyttömahdollisuuksia. Valmistele peltojen koko lannoitussuunnitelma kotitietokoneella käyttäen ZURFcom ohjelmaa ja lataa tiedosto yksinkertaisesti USB muistitikulle. ZURFcom tarjoaa myös mahdollisuuden ladata lannoitetaulukot suoraan BOGBALLEn tietokannasta CALIBRATOR ZURFiin. Levitystyön jälkeen kunkin lohkon levitystiedot voidaan tallentaa USB muistitikkuun lohkokirjanpitoa ja seurantaa varten. Ennen levityksen aloittamista, tehdään helppo, ainoastaan puoli minuuttia kestävä kiertokoe. Vaihtoehtoisesti voidaan yksinkertaisesti syöttää ohjaimeen levitystaulukon kalibrointiarvo. Painamalla +/- näppäimiä ajon aikana, voidaan levitysmäärää lisätä tai vähentää vaiheittain. Lisätietoa löytyy BOGBALLEn sähköiset ohjaimet esitteestä. Normaali- ja reunalevitystoiminto voidaan valita ohjaamosta (vakiona W- vaakamalleissa). Ohjaimessa on sisäänrakennettu valvonta- ja hälytysjärjestelmä käyttöhäiriöiden estämiseksi. Sisäänrakennettu käyttöohje. Täysautomaattinen vaakamallien kalibrointi ( M2W tai M3W) USB muistikun avulla tehtävä ohjelmisto päivitys. Levitysmäärän muutos ± näppäimillä 1-25%:n ohjelmoitavalla porrastuksella. Tiedonsiirto GPS- ja muihin tietojärjestelmiin sarjaportin kautta. Käyttäjäystävällinen valikkorakenne pää- ja pudotusvalikoilla. Rajaton lohkomuistien määrä. 18: CALIBRATOR ZURF 19: USB muistitikku - USB liitin Kalibrointiarvon näppäin 19

20

21 Vaaka tekniikka. Painavia argumentteja. Tarkan levityksen saavuttamiseksi tarvitaan jatkuvaa levitetyn lannoitteen määrän seurantaa. Jo niin kauan aikaa sitten kuin v olimme edelläkävijä ja esittelimme vaakatekniikalla varustetun lannoitteenlevittimen. Tämä oli ensimmäinen oikean suuntainen askel levitysmäärän seurantaan ja säätöön. Nykyään punnitustekniikka voi havaita muutokset lannoitteen valumisessa ja sen tiedon pohjalta täysin automaattisesti kontrolloida levitystyötä. Punnitustekniikan ohjaukseen käytämme nerokasta, elektronista CALIBRATOR ZURF ohjaintamme. CALIBRATOR ZURF ja sen rinnalla toimiva, jatkuva punnitus, tekevät levitettäessä tauotta älykkäitä mittauksia ja säätävät sulkimia. Älyohjelmisto toimii punnitustietojen pohjalta keskeytyksettä, valvoen säiliön sisällön määrää, ja suorittaen kootun tiedon pohjalta levityksen aikaisia täysautomaattisia kalibrointeja. Jopa jyrkillä rinteillä on mahdollista punnita säiliön sisällön määrä oikein ja varmistaa erittäin suuri levitystarkkuus. Tämän vuoksi levitetyn lannoitteen määrä on tarkkaan tiedossa, varmistaen panosten optimaalisen lannoitteen käytön ja kustannusten seurannan. 20: Täysautomaattien kalibrointi käytössä (W) 21: Levittimen rinnakkainen punnitusrunko Lehtijouset Vaaka - anturi 21

22

23 Testihalli. Asiantuntijan tietotaitoa. Vuodesta 1984 saakka olemme tehneet vuodet ympäri töitä omassa testihallissamme analysoimalla lannoitteiden levitysominaisuuksia ja tekemällä levitystaulukoita. Testihalli on yksi Euroopan suurimmista ja kehittyneimmistä, varustettuna mm. täysautomaattisella testikaukaloiden punnituksella. Saadut tulokset rekisteröityvät suoraan tietokantaan, joka samalla toimii perustana kaikille levitystaulukoille sekä interaktiivisille On-Line toiminnoille jokaisen käyttäjän omien vaatimusten täyttämiseksi. Kaikki levitystaulukot ovat saatavissa kotisivuiltamme, jossa on lisäksi ilmainen Lannoiteanalyysi -toiminto. Tätä voidaan käyttää minkä tahansa sellaisen lannoitteen levitystaulukon etsimiseen, jota ei vielä ole testattu testihallissamme. Käyttämällä lannoitteen testisarjaa, joka koostuu lannoiterakeen kovuustesteristä ja rakeiden seulalaatikosta, on mahdollista analysoida lannoitteen fyysiset ominaisuudet. Tulos syötetään internetsivuillamme bogballe.com ja tietokanta seuloo kaikki tehtaalla tehdyt testit ja ehdottaa välittömästi sopivaa levitystaulukkoa. Lisäksi on mahdollista etsiä yksilöllinen säätöarvo levittimiin, joissa on hydraulinen tai kaapelikaukosäätö, käyttämällä Yksilöllinen asteikkoasetus -toimintoa. Tämä monipuolinen työkalu määrittelee nopeuden, levitysmäärän ja työleveyden säädöt, juuri sinun tarpeisiisi. 22: Testihalli 23: Testisarja - Lannoitteen On- Line analyysi - On- Line asteikkoasetus 23

24

25 Hyödyllisiä lisävarusteita. CALIBRATOR ZURF CALIBRATOR ICON Lisäsäiliö Kansipressu Heijastimet Liikennevalot Suojuksen levikkeet Suojakaide Varastointipyörät Tikkaat Ylimääräinen seula (plus) Alennusvaihde ± 40 % Lannoitteen testisarja Päistelevitys reunasta Heinänsiemenen karistin 25

26 140 x 290 cm M3Wplus M2Wplus M2Wbase L / Max kg L / kg L / kg L / kg 140 x 290 cm L / Max kg L / kg L / kg 125 x 240 cm L / Max kg L / Max kg L / kg L / kg 71 cm M3plus M2plus M2base M3-Trail M2-Trail BM cm 30 cm 95 cm 248 cm Min. 102 cm Max. 118 cm 20 cm 95 cm 167 cm 80 cm 120 cm 200 cm 415 cm Min. 180 cm Max. 210 cm Min. 160 cm Max. 220 cm 144 cm 110 cm 128 cm 146 cm 164 cm 110 cm 128 cm 139 cm 102 cm 120 cm 138 cm 149 cm 70 cm 70 cm 140 x 290 cm L / Max kg L / kg L / kg L / kg 140 x 290 cm L / Max kg L / kg L / kg 125 x 240 cm L / Max kg L / Max kg L / kg L / kg 110 cm 128 cm 146 cm 164 cm 110 cm 128 cm 139 cm 102 cm 120 cm 138 cm 149 cm 67 cm 66 cm 66 cm 200 cm 195 cm 35 cm

27 Tekniset tiedot M3W plus M3 plus M2W plus M2W base M2 plus M2 base Säiliötilavuus (l) 1800/2550/3300/ /2550/3300/ /2550/ /1800/2350/ /2550/ /1800/2350/2675 Kantavuus (max.kg) 1980/2800/3630/max /2800/3630/max /2800/max /1980/max /2800/max /1980/max Paino (kg) 660/702/744/ /552/594/ /576/ /519/ /492/ /435/464 Kokonaispaino (kg) 2640/3502/4374/ /3352/4224/ /3376/ /2499/ /3292/ /2415/2964 Työleveys (m) Varusteet Päistelevitys reunalle quadro Kalibrointi / lopputyhjennys Nivelakseli vapaakytkimellä Vesitiivis kitkakytkin Seulat Liikennevalot Suojakaide Korkean kasvuston 3-pistekiinnitys Kallistuskulma mittari Roiskeläpät Syöttöaukon supistin Levitystaulukot CALIBRATOR ZURF CALIBRATOR ICON Syötön hydraulikäyttö Kaapelikaukosäätö Suojuksen levikkeet Heijastimet Varastointipyörät Tikkaat Lisäseulat (plus) Kansipressu Alennusvaihde 1000/540 Hydraulimoottori Heinänsiemen karistin Välitysvipusarja ± 40% Lisäsäiliö plus 750 litraa Lisäsäiliö plus 450 litraa Lisäsäiliö base 550 litraa Lisäsäiliö base 325 litraa Päistelevityksen säätövaihtoehdot Sähkötoiminen reunalle levitys CALIBRATOR ZURFilla Sähkötoiminen reunasta levitys CALIBRATOR ZURFilla Sähkötoiminen reunalle / reunasta levitys CALIBRATOR ZURFilla Kaapelikaukosäätö reunalle Kaapelikaukosäätö reunasta Kaapelikaukosäätö reunalle / reunasta Käsisäätö reunalle Käsisäätö reunasta Käsisäätö reunalle / reunasta Vakiovaruste Lisävaruste Ei saatavilla Kaikkia bogballe tuotteita kehitetään jatkuvasti 27
