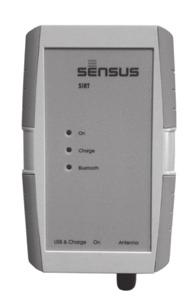

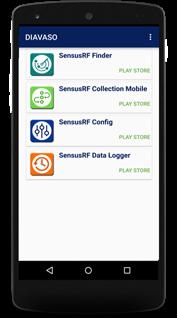

1 DIAVASO Mobiilisovellusperhe vesimittarien etäluentaan SensusRF-radiolla Kuvaus Hyödyt Diavaso on sovellusperhe vesimittarien etäluentaan älypuhelimien tai tablettien avulla. Diavasosovellusperhe koostuu viidestä eri sovelluksesta, jotka ovat SensusRF Finder, Station,, Configuration & Service ja Data Logger. Diavaso-sovellukset on suunniteltu käytettäväksi vesimittarien asennukseen ja etäluentaan sekä mittarien ja välivahvistimien kunnossapitoon ja konfigurointiin. sisältää myös palvelinpohjaisen yhteyden (web-portaalin) mittarien luentamenettelyn hallintaan, raportointiin ja tiedonsiirtoon laskutusjärjestelmän kanssa. Sovelluksia voidaan käyttää joko yksitellen tai yhdessä vesimittarien etäluentaan (AMR) tai rajatussa kiinteässä verkossa (AMI). Mobiilisovellukset toimivat AndroidTM-laitteissa ja kommunikoivat SensusRFradiolaitteen (, Sensus Interface Radio Tool) kanssa. Diavaso-sovellukset ovat yhteensopivia kaikkien SensusRF-vesimittarien ja välivahvistimien kanssa. Käyttäjäystävällinen modulaarinen sovellusperhe Suunniteltu mittarien asentajille, lukijoille, reittipäälliköille ja järjestelmänvalvojille helpottamaan vesimittarien mobiililuennan hallintaa Sopii kaikkien SensusRF-radioterminaalien hallintaan Ei vaadi infrastruktuuria tarvitset vain -palvelimen Ei ohjelmien asennusta ja konfigurointia sovellusten lataaminen riittää Saatavana hosted-ratkaisuna Yhteensopiva useimpien Android-älypuhelimien ja -tablettien kanssa

2 on Client-server-pohjainen ratkaisu, joka on suunniteltu yksinkertaistamaan mittarien luentaprosessin hallintaa. Sovellus koostuu kahdesta elementistä; -sovelluksesta (Android-pohjainen) ja web-portaalista (web-palvelin). Web-portaali tarjoaa alustan mittarien luentaprosessin hallintaan, töiden osoittamiseen ja työnkulun hallintaan, DIAVASO-asetuksiin, raportointiin sekä tiedonsiirtoon laskutusjärjestelmän kanssa. Android client-sovellus mahdollistaa mittaritietojen keräämisen ja lähettämisen palvelimeen. LUKIJA Osoita mittarin lukija Lähetä luentareitit Hallinnoi sovelluksen käyttäjäasetuksia REITITTÄJÄ YLLÄPITÄJÄ: Sovelluksen kautta Lähetä mittarien lukutulokset Synkronoi palvelimen kanssa Internetin kautta Vastaanota luentareitit Tarkastele ja valitse luentareitit Automaattinen mittarin luenta tai käsinsyöttö Nopea tila tai täyden datan tila Karttanäkymä ja navigointi Tarkastele tapahtumia ja mittaritietoja Tuki kameralle ja viivakoodinlukijalle Asiakkaan allekirjoitus (valinnainen) Tuo reittiluettelo laskutusjärjestelmästä/mdm:stä Osoita useita reittejä mittarinlukijoille Hallinnoi liikkuvia mittarinlukijoita ja työkuormaa Seuraa mittarinluennan tilaa Vie mittarilukemat laskutusjärjestelmään/ MDM:ään Generoi raportteja Räätälöinti ja konfigurointi Tarkastele tiedonsiirtolokia Bluetooth Internet (WLAN/3G) BUP & SEMI data Reader Mobile -palvelin* Route Manager Administrator Laskutusjärjestelmä Station *Hosted-optio saatavana Station automatisoi mittariluennan. Voit määrittää kohteiden mukaan tietyn reitin, jonka varrelta mittaritiedot luetaan. Mittaritiedot voidaan lukea joko ohiajaessa (Mobile mode) tai aikataulun mukaan kiinteässä verkossa (Stationary mode). Station synkronoi mittaritiedot palvelimen kanssa joko automaattisesti tai manuaalisesti. Reitin luenta Lähetä ohiajon reittiluettelo palvelimelta sovellukseen Osoita reitti mittarinlukijalle Lue luettelossa olevat mittarit Ohiajo tai kiinteä verkko Mobile Mode ohiajoa varten Stationary Mode rajoitettuja kiinteitä verkkoja varten - Kauppakeskukset - Kerrostalot - Suljetut yhteisöt Aikatauluttaminen Aikataulutettu mittarinluenta kiinteässä verkossa Tietojen automaattinen ja manuaalinen synkronointi palvelimen kanssa ohiajotilassa LS7000INT Sivu 2

3 Configuration & Service Mittarien luenta- ja konfigurointityökalu mittarien asentajille ja huoltoteknikoille. Kohteen analysointi Konfiguroi mittarit Konfiguroi radio Datan analysointi kohteessa Pääsy SEMI-dataan ja dataloggerin tietoihin Konfiguroi terminaalipisteet Osoita reittien päätepisteet Tarkastele tapahtuman tilaa Kuittaa hälytykset Aseta hälytysrajat Konfiguroi kiinteiden tietojen lukeminen Tarkasta radioyhteys Aktivoi terminaalipisteiden ja välivahvistimien radio Konfiguroi: - Radioyhteys - Välivahvistimen sijainti SensusRF Finder Tunnista, paikanna ja lue kaikki mittarit SensusRF-radion () kantaman sisällä. Tarkastele kaikkia SensusRF-mittareita ja välivahvistimia sovelluksen kautta ja tarkasta mittarinluennan tila, radioyhteys ja tapahtumailmoitukset. Paikanna mittari Radion kunnon tarkastus Mittarin etäluenta Data Logger Etsi kaikki SensusRF-mittarit radion kantaman sisällä Paikanna myös ilman reittitietoja Radioyhteys Signaalinvoimakkuus Mittarin tapahtumat Lue mittari koska tahansa ilman reitin valmistelua Mittarilukemat radion kautta Tapahtumailmoitus Dataloggeri ja kiinteän päivän luenta Säädä asetuksia Lataa ja lähetä Pääsy ja lataus: - Dataloggerin tiedot - Kiinteän päivän luentatiedot Näyttää vain ennalta konfiguroidut terminaalipisteet Valitse tiedon tyyppi Säädä päivämääräalue - Kuukaudenpäivä - Tallennusväli Useita latauksia rinnakkaisja tarkastelutilassa Lähetä ladatut tiedot FTPpalvelimeen Suojattu tiedonsiirto FTPS/SFTP-protokollien avulla DIAVASO LS7000INT Sivu 3

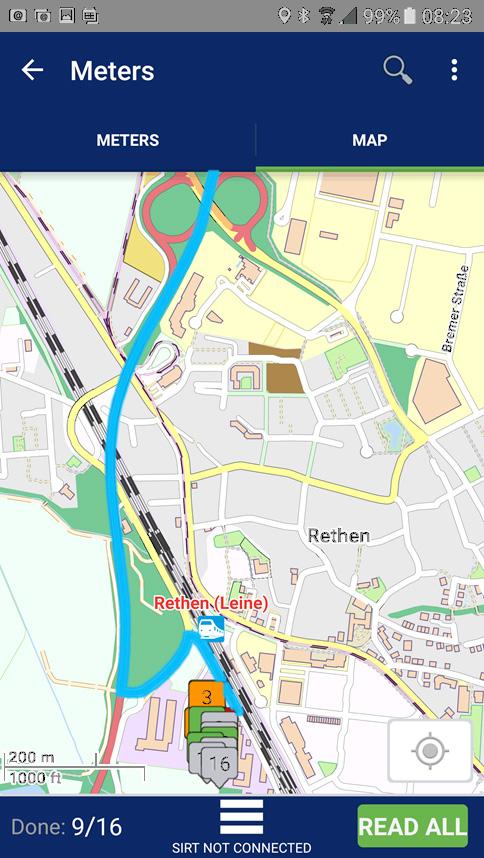

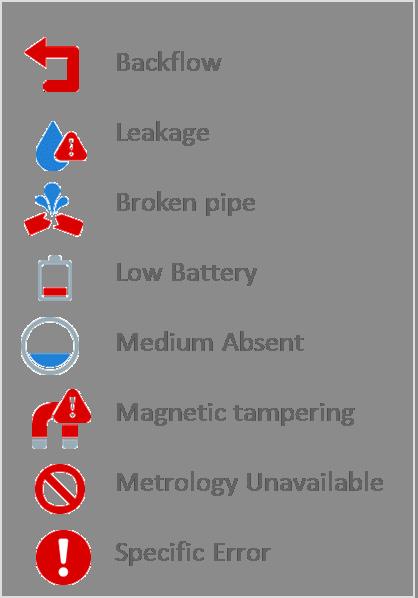

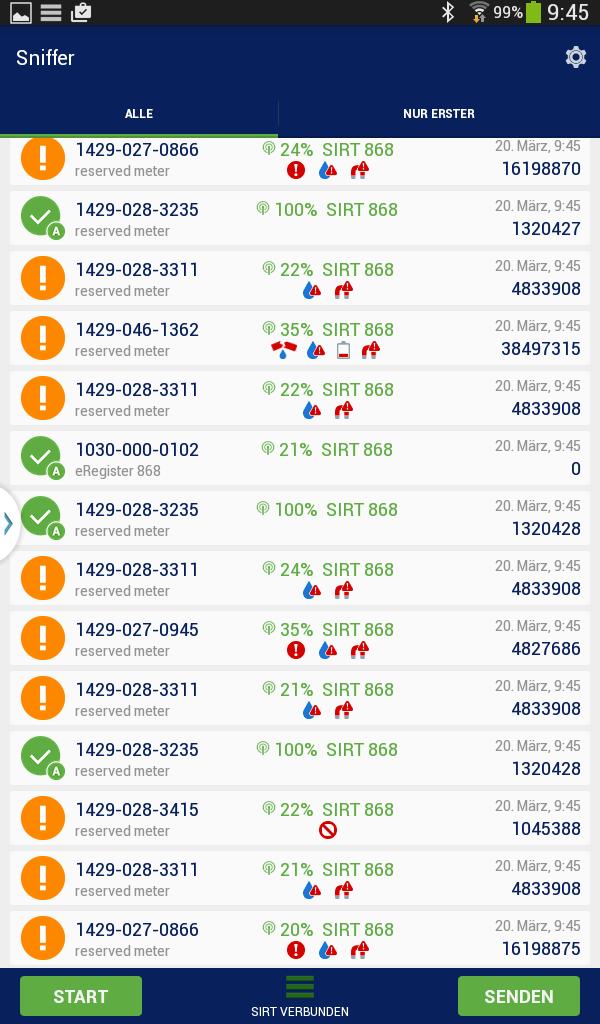

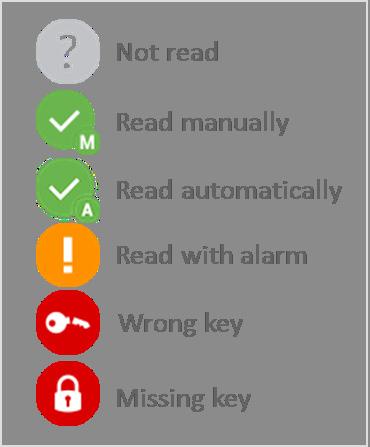

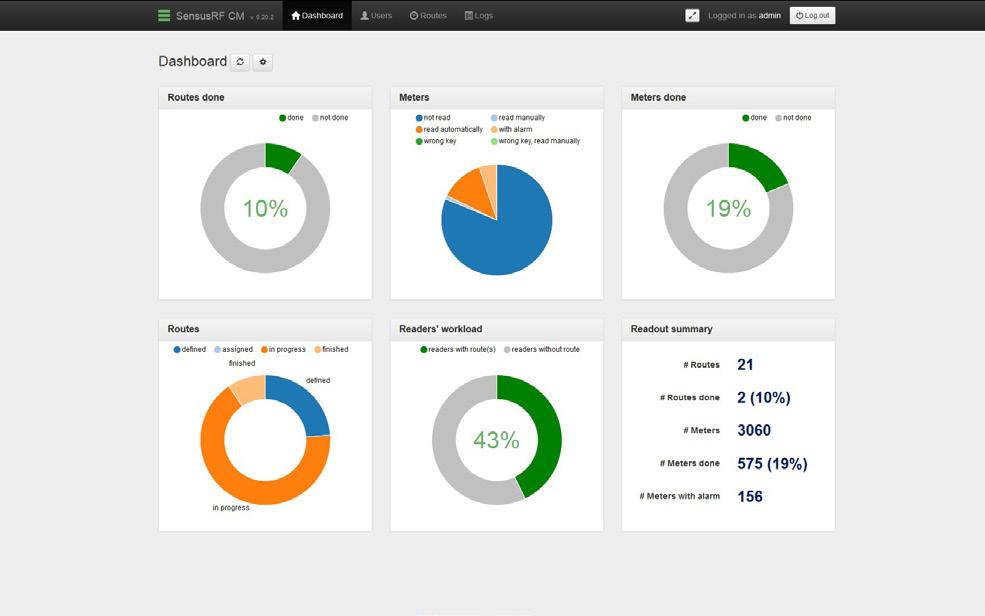

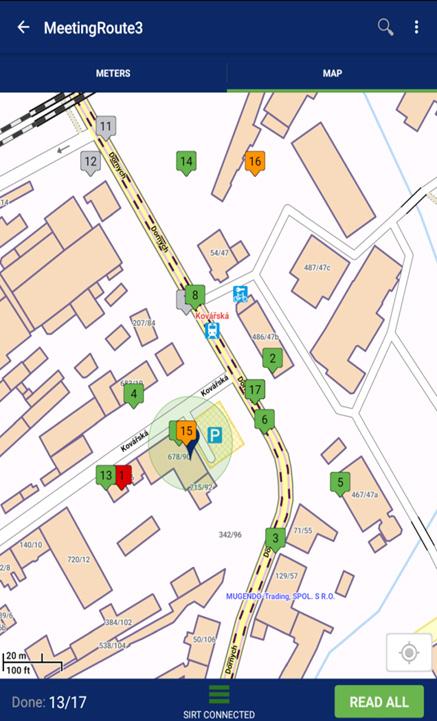

4 Sovellusnäkymä Mittarien luentanäyttö tila- ja hälytyskuvakkeineen Reitin luennan navigointinäkymä -järjestelmänvalvojan työpöytä -järjestelmänvalvojan raportointityökalut LS7000INT Sivu 4

5 Tietojen käytettävyys BUP-data (mittarin tunniste, mittarilukema sekä tapahtumat ja radiosignaalin laatu) Mobile Station Configuration & Service SensusRF Finder Nopea tila (BUP-data) Osittaiset tiedot (täyden datan tila) Kiinteän päivän luenta Dataloggeri Ominaisuuksien vertailu Mobile Station Configuration & Service SensusRF Finder Mittarinluenta Etsi mittarit ja välivahvistimet kantaman sisällä Luenta pyydettäessä Reitin luenta Aikatauluttaminen (kiinteä verkko) Lähetä lukema palvelimelle Tapahtumat Katso Lähetä ilmoitus Analysoi Nollaa ja muuta parametreja Radio Tarkastele radioyhteyttä Säädä radioyhteys -tiedonsiirtoloki Konfigurointi (mittari, radio, käyttäjät) Raporttien tuottaminen Edistymisen seuranta Karttanäkymä Kamera Asennustavat ja käyttäjät Mobile Station Configuration & Service SensusRF Finder Asennustyyppi Ohikävely Ohiajo Kiinteä verkko (pieni) Käyttäjät Mittariasentajat Mittarinlukijat Radioteknikot Reittipäälliköt Sovelluksen pääkäyttäjät DIAVASO LS7000INT Sivu 5

6 Järjestelmävaatimukset Sovelluksen nimi SensusRF Finder Configuration & Service Data Logger Station Android-versio 4.2 (Jelly Bean) tai uudempi Android-laite vähintään 4 tuuman näytöllä, bluetooth-tuella ja verkkoyhteydellä Pääsy FTP-palvelimeen Android-versio 4.2 (Jelly Bean) tai uudempi Android-laite bluetooth-tuella sekä WiFi- tai mobiilidatayhteydellä Android-laitteen ja :n laturi (ei-liikuteltavaan käyttöön) Pääsy FTP (SFTP, FTPS) -palvelimeen (konfiguroinnin hakemista ja kerättyjen tietojen lähettämistä varten) Pääsy SMTP-palvelimeen (jos halutaan sähköposti-ilmoitukset) Android -laite SIM-kortilla (jos halutaan tekstiviesti-ilmoitukset tai matkapuhelinverkko on ainoa vaihtoehto tiedostonsiirtoon FTP-palvelimen kanssa) Android-versio 4.2 (Jelly Bean) tai uudempi Android-laite vähintään 4 tuuman näytöllä ja bluetooth-tuella Verkkoyhteys CM () -palvelimeen Pääsy web-palvelimeen Tietojen vienti ja raportit Tiedostojen vientimuoto: CSV Raporttien vientimuoto: PDF Raporttityypit: Kaikkien reittien raportti, yhden reitin raportti, hälytysraportti CM-palvelimen vaatimukset Käyttöjärjestelmä: Windows (Windows 7 tai uudempi, Windows Server 2008 R2 tai uudempi), Linux (kernel vähintään 3.10) RAM-muisti: Vähintään 3GB, 5GB vapaata levytilaa Asennusvaatimukset: Järjestelmänvalvojan (Windows) tai root (Linux/Unix) oikeudet kohdekoneeseen Voimassa oleva sertifikaatti nimipalvelimelle, jota käytetään SensusServer web-sovelluksen ajamiseen. Sertifikaatti on tallennettava joissakin seuraavista muodoista. JKS, PKCS11 tai PKCS12. "Self-signed" -sertifikaatti ei toimi oikein. Sertifikaatin on oltava julkisen sertifiointilaitoksen vahvistama (SSL vaaditaan varten). JRE 8 tai uudempi asennettuna kohdekoneelle Kiinteä IP-osoite Sähköpostiosoite (SMTP) autentikointia varten Hosting-palvelu CM-palvelin voidaan perustaa myös Sensus-datakeskukseen. Tilaustiedot Lisenssit ja rekisteröinti Tuotenimi Tilausnumero SensusRF Finder Diavaso CS Diavaso CM (Server) Small Diavaso CM (Server) Medium Diavaso CM (Server) High Diavaso CM (Server) Unlimited Diavaso Configuration & Service Diavaso Datalogger Diavaso CM-Server (hosted-palvelu) Tilauksesta Kokeiluversio on käytettävissä 60 päivän ajan. Siihen sisältyvät SensusRF Finder, Configuration & Service ja Data Logger. Ohjelmien rekisteröinti lisenssikoodilla on tarpeen sovellusten kaikkien toimintojen saamiseksi käyttöön. Lisenssikoodit ovat erilaisia jokaisessa Android-laitteessa, koska ne generoidaan laitteen sarjanumeron perusteella. Tietoturvallisuus ja tietosuoja Kaikki Diavason tallentamat ja välittämät luottamukselliset tiedot salataan ja suojataan luvatonta käyttöä vastaan. Mobiililaitteeseen ei tallenneta mitään selväkielistä dataa, joka olisi luettavissa. Xylem Water Solutions Finland Oy Mestarintie 8, Vantaa Puh (0) FI Varaamme oikeuden muutoksin ilman ennakkoilmoitusta. LS7000INT Sivu 6
