Raportti Sivu 1/3. Suomen GPS-Mittaus Oy Sammonkatu Kuopio POHJATUTKIMUSTÖIDEN TYÖRAPORTTI. 1. Yleistiedot

Transkriptio

1 Raportti Sivu 1/3 Suomen GPS-Mittaus Oy Sammonkatu Kuopio POHJATUTKIMUSTÖIDEN TYÖRAPORTTI 1. Yleistiedot Projektin nimi ja sijainti: Pyhäjoen taajamasuunnittelu, Pyhäjoki. Työnro: 2016_358. Tilaaja: Pohjois-Pohjanmaan Ely-keskus/Ari Kuotesaho, , Suunnittelukonsultti: Ramboll Oy/Seppo Parantala, , Hankintapalvelukonsultti: Infracon Oy/Tuomas Vulli , Pohjatutkimuskonsultti: Suomen GPS-Mittaus Oy/Kari Luukkonen, , 2. Työn vastuuhenkilöt ja heidän vastuualueet Projektin johto, pohjatutkimuskonsultin vastuuhenkilö ja vastaava asiantuntija: Tutkimuspäällikkö Kari Luukkonen, , Laatuvastaava Pasi Arkko, , Laboratoriovastaava Anssi Turunen, , Vastaava kairaaja: Jussi Pöyhönen , Vastaava mittaaja Jussi Pöyhönen , Liikenteen ohjaus Harri Vesterinen ja Paavo Malkamäki. 3. Käytetyt laitteistot Kairauksissa ja näytteenotossa käytettiin Geomachine Oy:n GM50 GT (kalib ) monitoimikairaa, GM65 GT porakonetta ja kaivinkonetta. Tekla-formaatti pöytäkirjoissa näistä käytetty seuraavia tunnistetta: LA GM50 GT, LA GM65 GT ja LA Kaivinkone. Maanäytteenotossa on käytetty kierrekairaa ja putkinäytteenotinta, näytteenottoluokka on C. 4. Tiedot kairausten ja kokeiden tekemisestä SUOMEN GPS-MITTAUS OY SUURAHONTIE 5 P SGMCONSULTING.FI 0460 KUOPIO Y-TUNNUS ETUNIMI.SUKUNIMI@SGMCONSULTING.FI

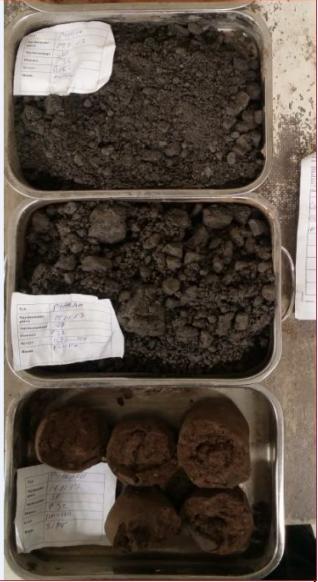

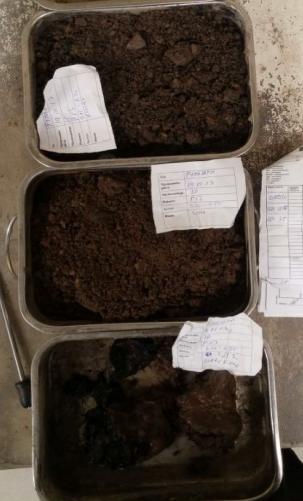

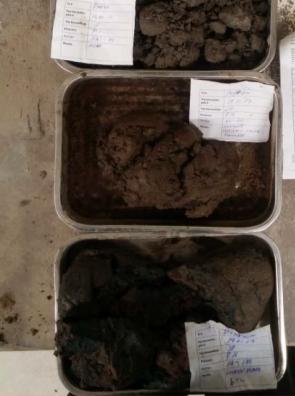

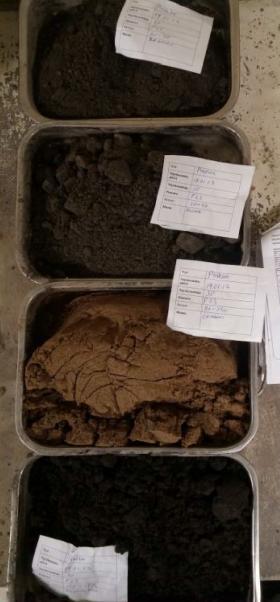

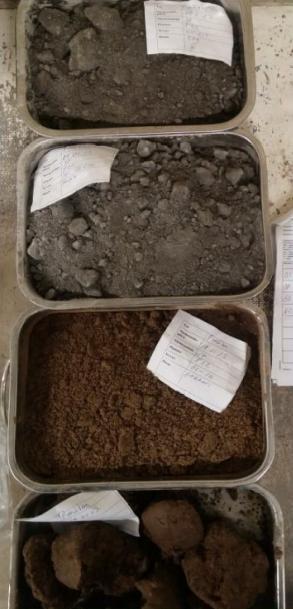

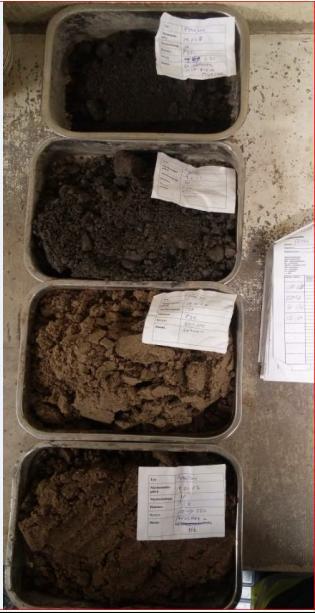

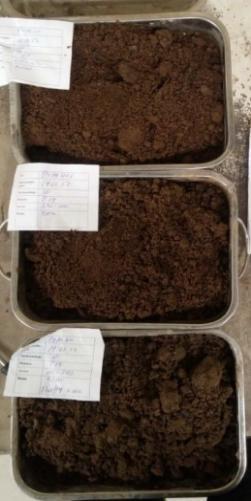

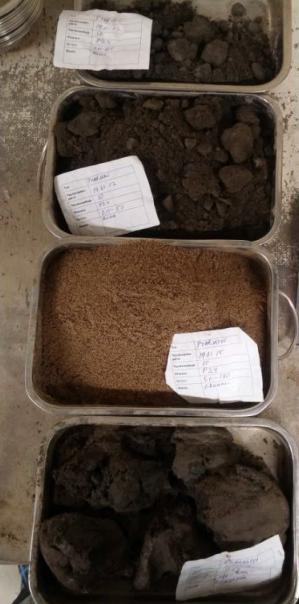

2 Raportti Sivu 2/3 Pohjatutkimuksia on tehty seuraavien kairausohjelmien ja niihin liittyvien pohjatutkimusohjeiden mukaisesti: Pyhäjoen taajamasuunnittelu PTO 1 kairausohjelma. Laboratoriotutkimuksissa maalajiluokitus on GEO. Maanäytteistä tutkittiin rakeisuus ja vesipitoisuus. Koekuopista ja porakoneella otetuista rakennekerrosnäytteistä arvioitiin maalajit silmämääräisesti. Laboratoriotutkimukset on tehty laboratorion työohjeita sekä standardeja CEN/TS sekä CEN/TS noudattaen. Painokairauksia tehtiin yhteensä 2 kpl. Häirittyjä näytteitä näihin oli ohjelmoitu 12 pisteelle. Tutkimuspisteiltä P5 ja P33 ei saatu näytteitä maaperän kivisyyden takia. Nykyisten teiden rakennetta tutkittiin 13 pisteessä. Koekuoppia voitiin roudan, kaapeleiden ja johtojen takia kaivaa 3 tutkimuspisteessä. Loput 10 koekuoppaa korvattiin tilaajan suostumuksella porakoneen putkinäytteenottimella otetuilla kerrosnäytteillä. Osa tutkimuspisteistä jouduttiin siirtämään kaapeleiden, johtojen tai liikenne-esteiden vuoksi. Toteutuneet tutkimuspisteiden koordinaatit on esitetty tulosteissa. Osassa maanäytteitä havaittiin hapanta sulfaattimaata. Tilaajan ohjeistuksen mukaisesti 3 näytettä on lähetetty Tampereen teknillisen yliopiston laboratorioon tutkittavaksi. Nämä tulokset eivät ole tätä kirjoitettaessa vielä valmistuneet. 5. Mittaukset ja kaapelinnäytöt Kairauspisteiden maastoon merkinnät ja kartoitukset suoritti Jussi Pöyhönen. Mittausten koordinaattijärjestelmä on Etrs-Gk 24/N2000. Mittaukset on tehty reaaliaikaisella GNSS-laitteistolla. Kaapeliselvitykset ja maastonäytöt on pyydetty Johtotiedosta, Johtoselvityksestä, Pyhäjoen kunnasta, Oulun energiasta ja Pyhäjoen Vesi Oy:stä. 6. Kairausten, maa- ja koekuoppatutkimusten tulospöytäkirjat Painokairaustulokset on luovutettu tekla muotoisina Infra pohjatutkimusformaatissa ver Maalaboratoriotulokset on luovutettu pdf ja tekla formaateissa. Koekuoppapöytäkirjat on tulostettu pdf ja tekla muotoihin.. Työtä varten haetut luvat ja pidetyt katselmukset Ei haettu/pidetty. 8. Käytetyt liikennejärjestelyt Työn aikana toteutettiin liikenteenohjaus, mikäli tutkimuspisteet sijaitsivat liikenneväylillä. Kairauskoneiden purku ja lastaus suoritettiin liikenneväylien ulkopuolella. Liikenteen ohjaussuunnitelman hyväksyi tilaaja. Liikennekeskukseen tehtiin liikenteen haittailmoitus. SUOMEN GPS-MITTAUS OY SUURAHONTIE 5 P SGMCONSULTING.FI 0460 KUOPIO Y-TUNNUS ETUNIMI.SUKUNIMI@SGMCONSULTING.FI

3 Raportti Sivu 3/3 9. Tutkimustyön aikaiset vahingot Koekuoppien kaivusta ja kairauksista aiheutui asfalttiin reikiä, jotka tasoitettiin tutkimuspisteen maaaineksilla. Muita vahinkoja ei aiheutunut. 10. Yhteenveto tehdyistä tutkimuksista Maaperätutkimuksia (paino-, porakonekairauksia, koekuoppien kaivua ja maanäytteen ottoa) suoritettiin välisenä aikana. Maanäytteet tutkittiin Suomen GPS-Mittaus Oy:n maaaineslaboratorioissa. Sulfaattimaa näytteet on tutkittavina Tampereen teknillisen yliopiston laboratoriossa. Muut paitsi sulfaattimaanäytteiden tulokset on luovutettu tilaajalle kokonaisuudessaan Tiedot aineiston säilytyksestä ja luovutuksesta Alkuperäinen aineisto säilytetään Suomen GPS- Mittaus Oy;n työarkistossa. Lopulliset mittaus ja kairaus- ja näyteaineistot on luovutettu tilaajalle. Kuopiossa Pasi Arkko Maastotyön johtaja Suomen GPS- Mittaus Oy SUOMEN GPS-MITTAUS OY SUURAHONTIE 5 P SGMCONSULTING.FI 0460 KUOPIO Y-TUNNUS ETUNIMI.SUKUNIMI@SGMCONSULTING.FI

4 Pyhäjoki Kts. piir. Z Z Z 4 Liittyy suunnitelmaan: "Mt1813/Kiiskiläntien liittymän parantaminen ja korotettu jk/pp-väylä välille Kiiskiläntie - Terveysasema" Terveyskeskus Kts. piir.nro R M KISTUNTIE KIISKILÄNTIE K4 Kiiskiläntie Ylikiiskiläntie K5 VANHATIE K6 Ylikiiskintie Ajoratapysäkki mt Pl Päällysteen lisäys plv Korotus Pajahaantie K8 Puhdontie K9 94M9418 M1 K10 Pl 10 mt1813 Pl 1150 Pl 30 mt Jk+pp-tielle 1. vaihee murskepäällyste Pl M1 Ajoratapysäkki Pistoolintie K PUHDONTIE LEHTOTIE KIELOKUJA M1 5 K3 Lehtotie Koulutie KOULUTIE PELTOTIE HEMPANTIE PISTOOLINTIE K11 RUUKINTIE Ruukintie mt K mt Merkki Muutos Suunn. Tark. Hankkeen nimi Mt 18136, Mt1813 ja Mt 1818 parantaminen Pyhäjoen taajamassa, Pyhäjoki Rakennussuunnitelma Piirustuksen sisältö zzz RUNNINTIE Pohjatutkimuskartta 1 Z Oja putkitetaan plv Koulukeskus 8 RUNNINTIE ERKINTIE Noora Karjalainen Seppo Parantala Koordinaattijärjestelmä Korkeusjärjestelmä ETRS-GK24 N2000 xx.xx.201 SUHA Aimo Korpi Mittakaava 1:1000 xx.xx.201 Ari Kuotesaho Piir.nro R9/3-1 62

5 p-alue anhatie mt1813 Pl M Kts. piir.nro R M ERKINTIE K Pl 1230 Pl 30 mt Pl Perkiömäki Pl 32 K13 KUNTATIE Kuntatie Kunnantalo Palolaitos 2 ap VANHATIE 3 ap. Pl 16 Pappilantie K ap Pl 449 LP-alueen rakennussuunnitelma Aluetaito Oy, 2016 Kiertotie Näkemät RUUKINTIE Ruukintie mt 1813 M1 Jk+pp-tielle 1. vaiheessa murskepäällyste Pyhäjoki K12 Pl 32 HOURULANTIE Hourulantie p-alue 8 Pookitalo INV. K3J M3 p-alue 4 INV. INV. Säästötalo p-alue 6 terassi INV. Kauppa K15 KIERTOTIE Z Z Z Z Z Z p-alue 3 Etelänkylä Virastotie mt1818 Pl 39 AJO Z Z p-alue 9 J Suunnitelmaraja pl Vt8 Kokkolantie mainospyloni Suunnitelmaraja pl 6 Vt8 Ouluntie Pl 15 8 VALTATIE 8 Merkki Muutos Suunn. Tark. Hankkeen nimi Mt 18136, Mt1813 ja Mt 1818 parantaminen Pyhäjoen taajamassa, Pyhäjoki Rakennussuunnitelma Piirustuksen sisältö Pohjatutkimuskartta 2 J NISKANTIE 6 HO Liittyy suunnitelmaan: Vt 8 liittymäjärjestelyt Pyhäjoen keskustan kohdalla Rakennussuunnitelma, v 2013 Annalantie AN 9 10 V8 PUISTO KANKAAN SIMUNA- Noora Karjalainen Seppo Parantala Koordinaattijärjestelmä Korkeusjärjestelmä ETRS-GK24 N2000 xx.xx.201 SUHA Aimo Korpi Mittakaava 1:1000 xx.xx.201 Ari Kuotesaho Piir.nro R9/3-2

6 Z ISORANNANTIE Isorannantie K M2 K21 KENTTÄKUJA 6 MÄKELÄNTIE K Mäkeläntie Lahnaojantie K Näkemät KAUKONTIE Kaukontie K KOSKELANTIE Koskelantie M J V8 mt18136 VANHATIE Nyk. pysäkki Vt8 Ouluntie Koivutie K Nyk. pysäkki KOIVUTIE M9505 Vihannintie J Merkki Muutos Suunn. Tark. Hankkeen nimi Mt 18136, Mt1813 ja Mt 1818 parantaminen Pyhäjoen taajamassa, Pyhäjoki Rakennussuunnitelma M4 Y1 Piirustuksen sisältö Pohjatutkimuskartta Z Pajatie Vt8 Ouluntie PAJATIE Noora Karjalainen Seppo Parantala Koordinaattijärjestelmä Korkeusjärjestelmä ETRS-GK24 N2000 xx.xx.201 SUHA Aimo Korpi Mittakaava 1:1000 xx.xx.201 Ari Kuotesaho Piir.nro R9/3-3

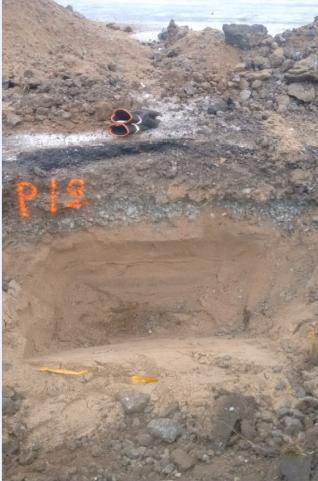

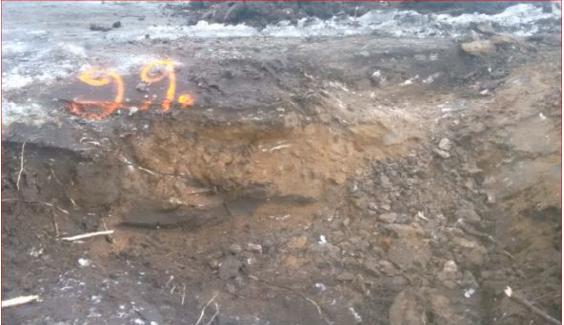

7 N. Karjalainen POP-ELY Pyhäjoen taajamasuunnittelu, Pyhäjoki TIE - JA RAKENNUSSUUNNITELMAN LAATIMINEN Koekuoppatulokset nykyisistä rakenteista Tutkimukset suoritti Suomen GPS-Mittaus Oy Väylä Tunnus Maanpinta Paalu M1 4 +6, oik päällyste Asfaltti 40 Murske 100 Kuona 250 Eristehiekka 800 pohjamaa Si Rakennekerrokset yhteensä 1190 kuopan pohjan syvyys 1800 M2 +6,99 30 vas päällyste Uusi asfaltti pohjamaa Vanha asfaltti Murske 200 Kuona 200 Hiekka 520 SiMr 80 Rakennekerrokset yhteensä 1000 kuopan pohjan syvyys 1000 M , oik päällyste Asfaltti 80 Murske 210 Kuona 210 Hiekka 530 pohjamaa SiMr Rakennekerrokset yhteensä 1030 kuopan pohjan syvyys 1030 K ,04 25 oik päällyste Asfaltti 60 Isorannantie Murske 200 Sora 300 pohjamaa Turve/Si Rakennekerrokset yhteensä 560 kuopan pohjan syvyys 50 K ,18 oik päällyste Asfaltti 0 Lahnaojantie Murske 140 Sora 800 pohjamaa HkMr Rakennekerrokset yhteensä 1010 kuopan pohjan syvyys 1400 M ,9 105 oik päällyste Asfaltti 60 Murske 150 Sivu 1(3)

8 N. Karjalainen POP-ELY Pyhäjoen taajamasuunnittelu, Pyhäjoki TIE - JA RAKENNUSSUUNNITELMAN LAATIMINEN Koekuoppatulokset nykyisistä rakenteista Tutkimukset suoritti Suomen GPS-Mittaus Oy Väylä Tunnus Maanpinta Paalu Kuona 550 Eristehiekka 500 pohjamaa SiHk* *Pohjamaa hapan sulfidimaa Rakennekerrokset yhteensä 1260 kuopan pohjan syvyys 1800 M1 22 +, vas päällyste Asfaltti 60 Soramurske 150 Kuona 500 Eristehiekka 500 pohjamaa Si Rakennekerrokset yhteensä 1210 kuopan pohjan syvyys 1800 M1 23 +, vas päällyste Asfaltti 60 Murske 300 Kuona 250 Eristehiekka 650 pohjamaa HkMr (humusta) Rakennekerrokset yhteensä 1260 kuopan pohjan syvyys 1800 M1 24 +, oik päällyste Asfaltti 60 Tiiramaantie Murske 80 Kuona 400 Eristehiekka 1300 pohjamaa SiMr Rakennekerrokset yhteensä 1840 kuopan pohjan syvyys 2200 K ,19 35 oik päällyste Asfaltti 0 Hourulantie Murske 180 pohjamaa HkMr Kallio Rakennekerrokset yhteensä 250 kuopan pohjan syvyys 500 M3 30 +,9 50 vas päällyste Asfaltti 50 Virastotie Murske 150 Eristehiekka 500 pohjamaa SiMr Rakennekerrokset yhteensä 00 kuopan pohjan syvyys 1000 Sivu 2(3)

9 N. Karjalainen POP-ELY Pyhäjoen taajamasuunnittelu, Pyhäjoki TIE - JA RAKENNUSSUUNNITELMAN LAATIMINEN Koekuoppatulokset nykyisistä rakenteista Tutkimukset suoritti Suomen GPS-Mittaus Oy Väylä Tunnus Maanpinta Paalu M2 32 +, oik päällyste Asfaltti 30 Murske 140 Kuona 850 pohjamaa SiMr Rakennekerrokset yhteensä 1020 kuopan pohjan syvyys 1800 M ,09 40 oik päällyste Asfaltti 30 Murske 10 Kuona 400 Eristehiekka 600 pohjamaa Hk Rakennekerrokset yhteensä 1200 kuopan pohjan syvyys 2200 Sivu 3(3)
