Käyttöohje Kaappipakastin, integroitava, kiinteäovinen

Transkriptio

1 Käyttöohje Kaappipakastin, integroitava, kiinteäovinen IG/ SIG... 6

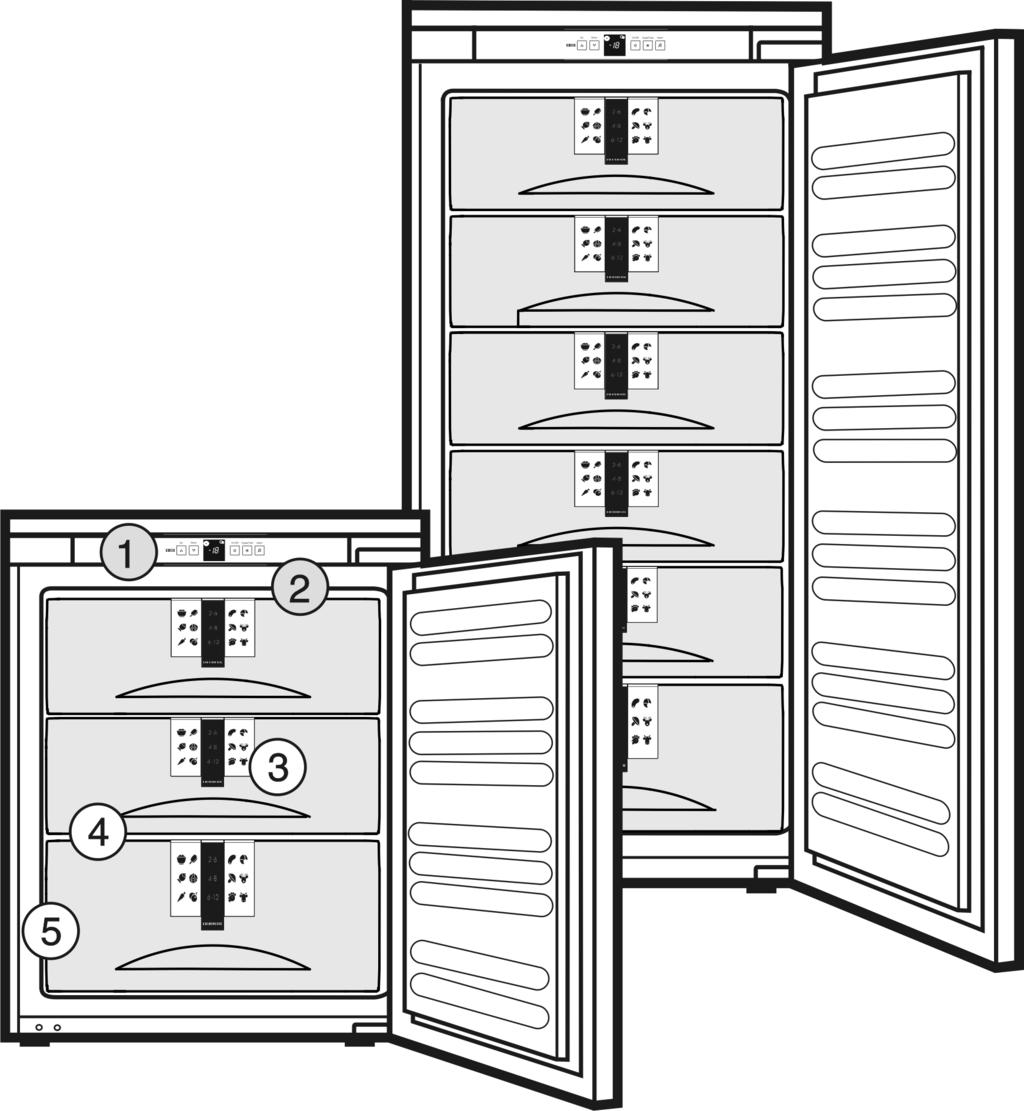

2 Laitteen yleiskuva Sisällys 1 Laitteen yleiskuva Laitteen ja varustuksen yleiskatsaus Laitteen käyttökohde Vaatimustenmukaisuus Energian säästö Yleiset turvaohjeet Käyttö- ja näyttöelementit Käyttö- ja valvontaelementit Lämpötilannäyttö Käyttöönotto Laitteen kuljettaminen Laitteen sijaintipaikka Pakkauksen hävittäminen Laitteen liitäntä Laitteen päällekytkentä Käyttö Lämpötilanäytön valoisuus Lapsilukko Ovihälytin Lämpötilahälytys Elintarvikkeiden pakastaminen Elintarvikkeiden sulattaminen Lämpötilan asettaminen SuperFrost Vetolaatikot Hyllyt VarioSpace Info-järjestelmä Kylmäakut Huolto Sulattaminen manuaalisesti Laitteen puhdistus Asiakaspalvelu Viat Käytöstä poistaminen Laitteen päältäkytkentä Käytöstä poistaminen Laitteen hävittäminen... 9 Valmistaja kehittää jatkuvasti kaikkien laitetyyppien ja -mallien rakennetta. Tästä syystä oikeudet malli- ja varustuskohtaisiin sekä teknisiin muutoksiin pidätetaan. Perehdy huolella tämän ohjeen sisältöön, niistä saa kaiken tarpeellisen tiedon laitteen eduista ja toiminnoista. Käyttöohje kattaa useamman laitemallin, joten päällekkäisyydet ovat mahdollisia. Kohdat, jotka koskevat vain tiettyjä malleja, on merkitty tähdellä (*). Toimintaohjeet on merkitty. 1 Laitteen yleiskuva, tulokset niistä on merkitty 1.1 Laitteen ja varustuksen yleiskatsaus Vihje u Hyllyt, vetolaatikot tai korit on laitteen toimitustilassa sijoitettu siten, että saadaan paras energiatehokkuus. (1) Käyttö- ja valvontaelementit (4) VarioSpace (2) Kylmäakku* (5) Tyyppikilpi (3) info-järjestelmällä 1.2 Laitteen käyttökohde Fig. 1 Laite soveltuu ainoastaan elintarvikkeiden jäähdyttämiseen kotitaloudessa tai tähän verrattavassa ympäristössä. Tähän kuuluu esim. käyttö - henkilökunnan keittiöissä, aamiaismajoituksissa, - vieraiden taholta loma-asunnoissa, hotelleissa, motelleissa ja muissa majoituksissa, - Catering- ja muussa palvelussa tukkukaupassa Käytä laitetta vain kotitalouteen verrattavissa puitteissa. Kaikki muut käyttötavat on kielletty. Laite ei sovellu lääkkeiden, veriplasman, laboratoriovalmisteiden tai muiden aineiden ja tuotteiden säilyttämiseen ja jäähdyttämiseen niin kuin on määritelty lääkinnällisistä tuotteista annetussa direktiivissä 2007/47/EY. Laitteen väärinkäyttö voi johtaa varastoidun tavaran vahingoittumiseen tai sen pilaantumiseen. Lisäksi laite ei sovellu käyttöön räjähdysalttiissa tiloissa. Ilmastoluokasta riippuen laitteen käyttöympäristön lämpötila on rajoitettu. Laitetta koskeva ilmastoluokka on nähtävissä tyyppikilvestä. Vihje unoudata annettuja ympäristön lämpötilaarvoja, muuten jäähdytysteho alenee. Ilmastoluokka SN, N asti32 C ST asti38 C ympäristön lämpötiloille 2 * erilaisia eri malleissa / ei kaikissa malleissa

3 Yleiset turvaohjeet Ilmastoluokka T asti43 C ympäristön lämpötiloille Laitteen moitteeton toiminta on taattu alimpaan lämpötila-arvoon 5 C asti. 1.3 Vaatimustenmukaisuus Kylmäaineen kiertojärjestelmän tiiviys on tarkastettu. Laite vastaa asennustilassa yleisesti hyväksyttyjä turvamääräyksiä sekä EY-direktiivejä 2006/95/EY, 2004/108/EY, 2009/125/EY ja 2010/30/EY. Valtuutetun tarkastajan tiedoksi: Tarkastukset on tehtävät voimassa olevien normien ja direktiivien mukaisesti. Laitteiden valmistelu ja tarkastus on tehtävä ottaen huomioon valmistajan täyttöohjeet ja käyttöohjeen ohjeet. 1.4 Energian säästö - Huolehdi aina riittävästä ilmanvaihdosta! Älä peitä tuuletusaukkoja tai -ritilöitä. - Laitetta ei saa sijoittaa auringonpaisteelle alttiiksi, lieden, lämmityslaitteen tai muun vastaavan viereen. - Energiankulutus on riippuvainen laitteen sijoitusolosuhteista esim. ympäristön lämpötilasta (katso 1.2). - Avaa laite vain lyhyeksi aikaa. - Mitä alhaisemmaksi lämpötila asetetaan, sitä korkeampi on energiankulutus. - Järjestä elintarvikkeet harkitusti lajiteltuina (katso Laitteen yleiskuva). - Säilytä kaikki elintarvikkeet hyvin pakattuina ja peitettyinä. Näin huurretta ei pääse muodostumaan. - Jos ruoka on vielä lämmintä: anna sen jäähtyä ensin huonelämpötilaan. - Kun laitteeseen on kertynyt paksu huurrekerros: Sulata laite. 2 Yleiset turvaohjeet Käyttäjää uhkaavat vaarat: - Tätä laitetta saavat käyttää 8-vuotiaat ja tätä vanhemmat lapset, sekä henkilöt, joilla on rajoittuneet fyysiset, sensoriset tai mentaaliset kyvyt tai joilta puuttuu tarvittava kokemus ja tieto, jos he toimivat valvonnan alaisena tai heidät on perehdytetty laitteen turvalliseen käyttöön ja ymmärtävät sen käytöstä mahdollisesti johtuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa tehdä laitteen puhdistusta tai käyttäjälle sallittua huoltoa ilman valvontaa. - Kun irrotat laitteen sähköverkosta, tartu aina pistokkeeseen. Älä vedä johdosta. - Vikatapauksessa vedä verkkopistotulppa irti tai kytke sulake pois päältä. - Älä vahingoita verkkoliitäntäjohtoa. Älä käytä laitetta viallisella verkkoliitäntäjohdolla. - Anna vain huoltopalvelun tai muun tehtäviin koulutetun ammattihenkilön suorittaa laitteeseen kohdistuvat korjaustyöt ja verkkojohdon vaihto. - Asenna laite, tee sen liitännät ja hävitä ohjeita tarkasti noudattaen. - Käytä laitetta vasta kun se on asennettu asianmukaisesti paikalleen. - Säilytä käyttöohje huolella ja jos laite myydään tai luovutetaan eteenpäin, anna ohje laitteen mukana seuraavalla omistajalle. Palovaara: - Järjestelmässä käytetty kylmäaine R 600a on ympäristöystävällistä, mutta palonarkaa. Ulospäässyt kylmäaine saattaa syttyä tuleen. Älä vahingoita kylmäaineen kiertojärjestelmän putkia. Älä käsittele avotulta tai muuta syttymistä aiheuttavaa laitteen sisätilassa. Älä käytä sähkölaitteita (esim. höyrypainepuhdistuslaitteita, lämmityslaitteita, jäätelönvalmistuskoneita jne.) laitteen sisätilassa. Jos kylmäainetta pääsee ulos: Huolehdi siitä, että vuotokohdan lähellä ei ole avotulta tai syttymislähteitä. Tuuleta huone perusteellisesti. Ota yhteys asiakaspalveluun. - Älä säilytä laitteessa räjähdysvaarallisia aineita kuten suihkepulloja, joissa on palavia ponnekaasuja kuten butaania, propaania, pentaania jne. Tällaiset suihkepullot on tunnistettavissa sisällysetiketistä tai liekkivaroitusmerkistä. Mahdollisesti ulosvuotava kaasu saattaa syttyä sähköisistä osista. - Varastoi alkoholijuomat tai muut alkoholia sisältävät pakkaukset tiiviisti suljettuina. Mahdollisesti ulosvuotava alkoholi saattaa syttyä sähköisistä osista. Kaatumisen vaara: - Älä käytä sokkeleita, vetolaatikoita, ovia jne. astinlautana tai muuten kiipeämistukena. Tämä koskee erityisesti lapsia. Ruokamyrkytyksen vaara! - Älä syö liian kauan varastoituja elintarvikkeita. Paleltumisvammojen, tunnottomuuden ja kipujen vaara: - Vältä jatkuvaa ihon kontaktia kylmiin pintoihin tai elintarvikkeisiin/pakasteisiin, suojaa itsesi esim. käyttämällä käsineitä. Älä pistä heti suuhusi jäätelöä, varsinkaan mehujäätelöä, tai jääpaloja, anna jäätelön ensin hieman pehmetä. Loukkaantumis- ja vahingoittumisvaara: - Kuuma höyry voi johtaa tapaturmiin. Älä käytä sulattamiseen sähkökäyttöisiä lämmityslait- * erilaisia eri malleissa / ei kaikissa malleissa 3

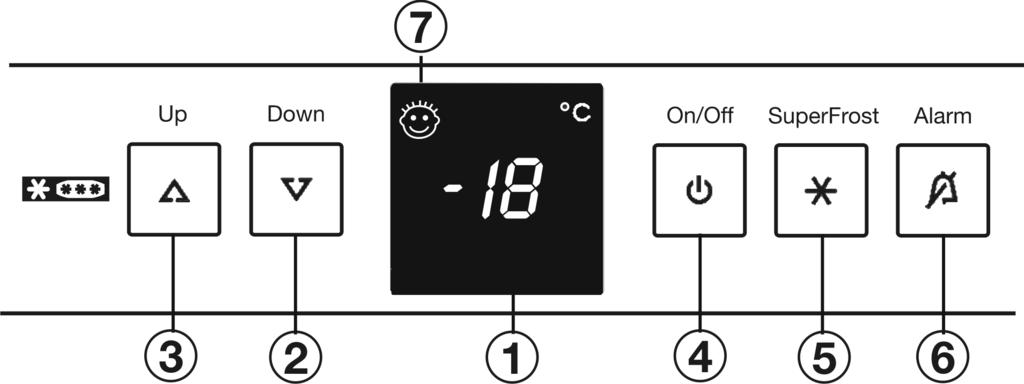

4 Käyttö- ja näyttöelementit teita tai höyrypesulaitteita, avotulta tai jäänsulatussumutteita. - Älä raaputa jäätä pois terävillä esineillä. Väliinpuristumien vaara - Kättä ei pidä työntää oven suljinvaimentimen väliin. Oven sulkeutuessa sormet voivat jäädä puristuksiin. Noudata myös muita erityisohjeita, jotka on mainittu muualla tekstissä: VAARA Vihje merkitsee välitöntä vaaratilannetta, jonka seurauksena on kuolema tai vakava henkilövamma, ellei siltä vältytä. merkitsee vaaratilannetta, jonka seurauksena saattaa olla kuolema tai vakava henkilövamma, ellei siltä vältytä. merkitsee vaaratilannetta, jonka seurauksena saattaa olla lieviä tai hiukan vakavampia henkilövammoja, ellei siltä vältytä. merkitsee vaaratilannetta, jonka seurauksena saattaa olla aineellisia vahinkoja, ellei siltä vältytä. merkitsee hyödyllisiä ohjeita ja vihjeitä. 3 Käyttö- ja näyttöelementit 3.1 Käyttö- ja valvontaelementit - F0 - F5 4 Käyttöönotto 4.1 Laitteen kuljettaminen Loukkaantumis- ja vaurioitumisvaara johtuen väärästä kuljetuksesta! u Kuljeta laite pakkauksessaan. u Kuljeta laite pystyasennossa. u Älä kuljeta laitetta yksin. 4.2 Laitteen sijaintipaikka Oikosulusta johtuva palovaara! Mikäli laitteen tai jonkin toisen laitteen verkkojohto/pistotulppa koskettaa laitteen takasivua, voi verkkojohto/pistotulppa vaurioitua laitteen tärinästä johtuen, minkä seurauksena voi tulla oikosulku. u Pystytä laite siten, että se ei kosketa pistotulppaa tai verkkojohtoa. u Älä liitä mitään laitetta laitteen takaseinän kohdalla olevaan pistorasiaan. Kosteudesta johtuva palovaara! Jos jännitteelliset osat tai verkkojohto kostuvat, siitä voi seurata oikosulku. u Laite on tarkoitettu käytettäväksi sisätiloissa. Sitä ei saa käyttää ulkotiloissa tai paikassa, jossa se on alttiina kosteudelle tai roiskevedelle. u Käytä laitetta vasta kun se on asennettu asianmukaisesti paikalleen. Fig. 2 (1) Lämpötilanäyttö (5) Painike SuperFrost (2) Asetusnäppäin Down (6) Alarm-painike (3) Asetusnäppäin Up (7) Lapsilukko-tunnus (4) Painike On/Off 3.2 Lämpötilannäyttö Vakiokäytössä näytetään: - pienin pakastuslämpötila Lämpötilannäyttö vilkkuu: - lämpötilan asetusarvoa muutetaan - lämpötila ei ole päällekytkemisen jälkeen vielä tarpeeksi kylmä - lämpötila on kohonnut usean asteen verran Näytössä on vilkkuvat viivat: - pakastuslämpötila on yli 0 C. Seuraavat näytöt viittaavat häiriöön. Mahdolliset syyt ja niiden korjaustoimenpiteet (katso Viat). - na Kylmäaineesta johtuva palovaara! Järjestelmässä käytetty kylmäaine R 600a on ympäristöystävällistä, mutta palonarkaa. Ulospäässyt kylmäaine saattaa syttyä tuleen. u Varo, etteivät kylmäaineputket pääse vaurioitumaan. Palo- ja vaurioitumisvaara! u Lämpöä luovuttavia laitteita, kuten mikroaaltouunia, leivänpaahdinta, jne. ei saa asettaa laitteen päälle! q Mikäli laitteessa on vaurioita, ota heti - ennen verkkoon liittämistä - yhteys laitteen toimittajaan. q Laitteen sijaintipaikassa lattian on oltava tasainen ja vaakasuora. q Laitetta ei saa sijoittaa auringonpaisteelle alttiiksi, lieden, lämmityslaitteen tai muun vastaavan viereen. q Pystytysvaiheessa on oltava toinen henkilö apuna. q Huonetilassa, johon laite sijoitetaan, on standardin EN 378 mukaan oltava 1 m 3 kuutiotilavuus 8 g R600a -kylmäainetta kohti. Jos tila on liian pieni, saattaa kylmäaineen kiertojärjestelmään tulevan vuodon johdosta syntyä herkästi syttyvä kaasun ja ilman seos. Laitteen sisätilassa olevasta tyyppikilvestä löydät tiedot kylmäaineen määrästä. 4 * erilaisia eri malleissa / ei kaikissa malleissa

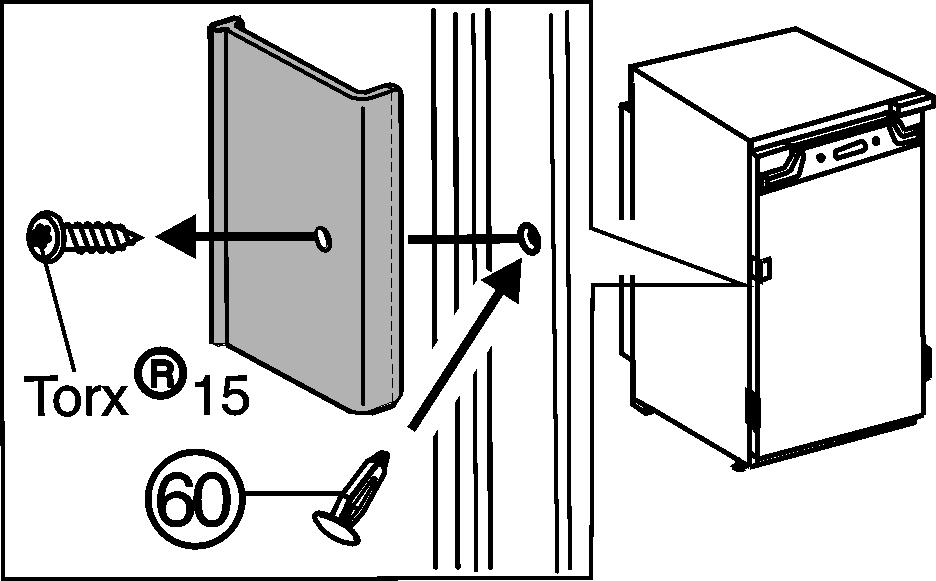

5 Käyttö q Laitekalusteen on oltava tarpeeksi tukeva. q Tuuletusaukkojen läpimittoja on ehdottomasti noudatettava: Kalusteen takaseinän tuuletuskuilun syvyyden tulee olla väh. 38 mm mittainen. Kalusteissa (sokkelissa tai muualla) on oltava vähintään 200 cm 2 ilmanvaihtoaukot. Nyrkkisääntö: Mitä suurempi tuuletusaukko, sitä enemmiin säästyy energiaa. u Ota liitäntäjohto laitteen takaosasta. Poista johdonpidin, muuten syntyy värinästä johtuvia ääniä! Asennuksen jälkeen: u Poista kaikki kuljetusvarmistukset. u Ruuvaa punainen kuljetusvarmistus irti. Sulje kiinnitysreikä tulpalla (60). u Hävitä pakkausmateriaalit (katso 4.3). Vihje u Puhdista laite (katso 6.2). Jos laite sijoitetaan erittäin kosteaan tilaan, saattaa sen ulkopinnalle muodostua kondenssivettä. u Tilan riittävästä ilmanvaihdosta on huolehdittava. 4.3 Pakkauksen hävittäminen Tukehtumisvaara johtuen pakkausmateriaaleista ja kelmuista! u Pakkausmateriaali ei kuulu lasten leikkeihin. Pakkaus on valmistettu kierrätyskelpoisista materiaaleista: - aaltopahvi/pahvi - osat polystyroli-vaahtomuovia - kelmut ja pussit polyetyleeniä - vannenauhat polypropyleeniä - naulattu puukehikko polyetyleenilevyllä* u Pakkausmateriaali on vietävä kunnalliseen jätepisteeseen. 4.4 Laitteen liitäntä Elektroniikkapiirien vaurioitumisvaara! u Liitännässä ei saa käyttää vaihtosuuntaajaa (muuntaa tasavirran vaihtovirraksi) eikä energiansäästöpistoketta. Palo- ja ylikuumenemisvaara! u Älä käytä jatkojohtoja tai jakorimoja. Virran (vaihtovirta) ja jännitteen tulee olla sijoituspaikalla yhdenmukaisia tyyppikilven tietojen kanssa (katso Laitteen yleiskuva). Pistorasian tulee olla asianmukaisesti maadoitettu ja sähköisesti suojattu. Sulakkeen laukaisuvirran tulee olla arvojen 10 A ja 16 A välillä. Pistorasiaan on päästävä helposti käsiksi, jotta laitteesta voidaan hätätilanteessa nopeasti katkaista virta. Se ei saa sijaita laitteen takana. u Tarkista sähköliitäntä. u Työnnä pistoke rasiaan. 4.5 Laitteen päällekytkentä u Avaa ovi. u Paina painiketta ON/OFF Fig. 2 (4). w Lämpötilannäyttö vilkkuu, kunnes lämpötila on kyllin alhainen. Lämpötilan ollessa yli 0 C näytössä vilkkuvat viivat; kun se on nollan alapuolella, vilkkuu asetettu lämpötila. 5 Käyttö 5.1 Lämpötilanäytön valoisuus Lämpötilanäytön valoisuuden voi sovittaa huonetilan valaistuksen mukaan Valoisuuden asetus Valoisuusaste voidaan valita väliltä h1 (miminivalaistus) ja h5 (maksimivalaistusteho). u Asetustilan aktivointi: Paina SuperFrost-painiketta Fig. 2 (5) n. 5 sek. ajan. w Näyttöön ilmestyy c. w Näppäimen SuperFrost valo vilkkuu. u Valitse asetusnäppäimellä Up Fig. 2 (3) tai asetusnäppäimellä Down Fig. 2 (2)h. u Vahvista: Painanäppäintä SuperFrost Fig. 2 (5) lyhyesti. u Näyttöön kirkkaampi valaistus: Asetusnäppäimellä Up Fig. 2 (3). u Näyttöön himmeämpi valaistus: Asetusnäppäimellä Down Fig. 2 (2). u Vahvista: Painanäppäintä SuperFrost Fig. 2 (5) lyhyesti. w Valoisuus on nyt asetettu uuteen arvoon. u Asetustilan deaktivointi: Paina painiketta On/Off Fig. 2 (4). -taiu Odota 5 minuuttia. w Lämpötilannäytössä näkyy taas lämpötila-arvo. 5.2 Lapsilukko Kun lapsilukko on päällä, lapset eivät pääse leikkiessään vahingossa katkaisemaan virtaa laitteesta Lapsilukon aktivointi u Asetustilan aktivointi: Paina SuperFrost-painiketta Fig. 2 (5) n. 5 sek. ajan. w Näyttöön ilmestyy c. w Näppäimen SuperFrost valo vilkkuu. u Paina SuperFrost -painiketta Fig. 2 (5) lyhyesti kuittaamisen merkiksi. u Päällekytkentä: Valitse asetusnäppäimellä Up Fig. 2 (3) tai asetusnäppäimellä Down Fig. 2 (2)c1. u Pois päältä: Valitse asetusnäppäimellä Up Fig. 2 (3) tai asetusnäppäimellä Down Fig. 2 (2)c0. u Vahvista: Paina näppäintä SuperFrost Fig. 2 (5) lyhyesti. w Kun lapsilukon merkkivalo Fig. 2 (7) palaa, lapsilukko on aktivoitu. u Asetustilan deaktvitointi: Paina painiketta On/Off Fig. 2 (4). -tai- * erilaisia eri malleissa / ei kaikissa malleissa 5

6 Käyttö u Odota 5 minuuttia. w Lämpötilannäytössä näkyy taas lämpötila-arvo. 5.3 Ovihälytin Jos ovi jätetään auki kauemmaksi aikaa kuin 60 sekunniksi, kuuluu varoitussummerin ääni. Varoitussummeri mykistyy automaattisesti, kun ovi suljetaan Ovihälytyksen mykistäminen Varoitussummeri voidaan mykistää, kun ovi on avattu. Mykistystoiminto on päällä niin kauan kuin ovi on auki. * u Paina hälytysnäppäintä Fig. 2 (6).* w Ovihälytys mykistyy. 5.4 Lämpötilahälytys Jos pakastuslämpötila ei ole riittävän alhainen, kuuluu varoitussummerin ääni. Samalla lämpötilanäyttö vilkkuu. Liian korkean lämpötilan syy saattaa olla: - tuoreita elintarvikkeita on pantu säilöön lämpimänä - elintarvikkeita uudelleen järjestettäessä ja ulos otettaessa on sisään päässyt liian paljon lämmintä huoneilmaa - virta on katkennut pitemmäksi aikaa. - laite on epäkunnossa Varoitusääni mykistyy automaattisesti eikä lämpötilanäyttö vilku enää heti kun lämpötila on laskenut tarpeeksi alas. Jos hälytystila on pysyvä (katso Viat). Vihje Ellei lämpötila ole riittävän alhainen, elintarvikkeet saattavat pilaantua. u Tarkasta elintarvikkeiden laatu. Älä käytä pilaantuneita elintarvikkeita Lämpötilahälytyksen äänen mykistäminen Varoitussummeri voidaan mykistää. Kun lämpötila on jälleen riittävän alhainen, on hälytystoiminto taas aktiivinen. u Paina hälytysnäppäintä Fig. 2 (6). w Varoitussummeri mykistyy. 5.5 Elintarvikkeiden pakastaminen Voit pakastaa vuorokaudessa enintään niin monta kiloa tuoreita elintarvikkeita kuin tyyppikilven (katso Laitteen yleiskuva) kohdassa pakastusteho... kg/24h on ilmoitettu. Vetolaatikot voidaan kuormittaa kulloinkin enintään 25 kg pakasteilla, hyllytasot kukin enint. 35 kg. Oven sulkemisen jälkeen sisälle syntyy alipaine. Odota sulkemisen jälkeen noin 1 min., jonka jälkeen ovi aukeaa helpommin. Lasinsirpaleista johtuva loukkaantumisvaara! Juomapullot ja -tölkit voivat jäätyessään poksahtaa rikki. Tämä koskee erityisesti hiilihappopitoisia juomia. u Älä pakasta juomia sisältäviä pulloja ja tölkkejä! Palovaara u Älä käytä sähkölaitteita laitteen elintarvikealueella, mikäli valmistaja ei ole niitä suositellut. Jotta elintarvikkeet jäätyvät nopeasti läpikotaisin, älä ylitä seuraavia pakkauskokoja: - Hedelmät, vihannekset kork. 1 kg - Liha kork. 2,5 kg u Pakkaa elintarvikkeet annoksittain pakastuspusseihin, uudelleenkäytettäviin muovi-, metalli- tai alumiinirasioihin. 5.6 Elintarvikkeiden sulattaminen - huoneenlämmössä - mikrouunissa - leivinuunissa/kiertoilmauunissa u Sulaneet elintarvikkeet voit pakastaa uudelleen vain poikkeustapauksissa. 5.7 Lämpötilan asettaminen Laitteessa ovat valmiina normaalikäyttöön soveltuvat asetukset. Lämpötilan voi valita väliltä -14 C C, suositus on -18 C. u Lämpötilan nosto: Asetusnäppäimellä Up Fig. 2 (3). u Lämpötilan lasku: Asetusnäppäimellä Down Fig. 2 (2). w Ensimmäisellä painalluksella lämpötilanäyttö ilmoittaa senhetkisen voimassa olevan arvon. u Lämpötilan muuttaminen 1 C välein: Paina näppäintä lyhyesti. -taiu Lämpötila muuttuu liukuen: Pidä näppäin alaspainettuna. w Asetuksen aikana arvo vilkkuu näytössä. w N. 5 sekuntia viimeisen näppäimenpainalluksen jälkeen osoitetaan todellinen lämpötila. Lämpötila asettuu vähitellen uuteen arvoonsa. 5.8 SuperFrost Tämän toiminnon avulla voit nopeasti pakastaa tuoreet elintarvikkeet läpikotaisin. Laite käy maksimipakastusteholla, mistä johtuen käyttömoottorista tulevat käyntiäänet voivat olla äänekkäämpiä. Lisäksi jo valmiiksi pakastettu tavara saa kylmävaran. Tämän ansiosta elintarvikkeet säilyvät kauemmin pakastettuina, kun sulatat pakastimen. Voit pakastaa enintään niin monta kiloa tuoreita elintarvikkeita vuorokaudessa kuin tyyppikilven kohdassa pakastusteho... kg/24h on ilmoitettu. Tämä maksimipakastusmäärä on mallista ja ilmastoluokasta riippuen kulloinkin erilainen. Riippuen siitä, kuinka paljon tuoreita elintarvikkeita on määrä pakastaa, on SuperFrost kytkettävä päälle etukäteen: pienen pakastusmäärän ollessa n. 6h, maksimipakastusmäärän ollessa 24 h ennen elintarvikkeiden laittamista pakastumaan. Pakkaa elintarvikkeet ja aseta ne mahdollisimman leveälle alalle. Katso, että pakastettavat elintarvikkeet eivät joudu kosketuksiin jo pakastettujen kanssa, jotta nämä eivät sula. SuperFrost -toimintoa ei tarvitse kytkeä päälle seuraavissa tapauksissa: - pannessasi valmiiksi pakastettuja tavaroita säilöön - pakastaessasi enintään n. 2 kg tuoreita elintarvikkeita vuorokaudessa Pakastaminen SuperFrost-toiminnolla u Paina SuperFrost-painiketta Fig. 2 (5) 1x lyhyesti. w Näppäimen SuperFrost Fig. 2 (5) valo palaa. 6 * erilaisia eri malleissa / ei kaikissa malleissa

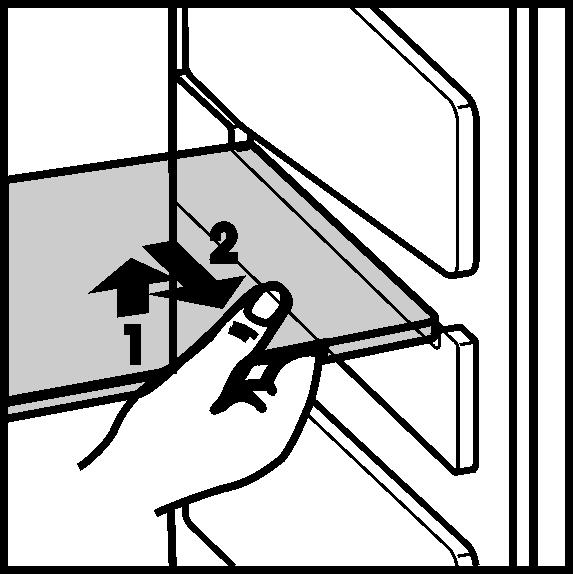

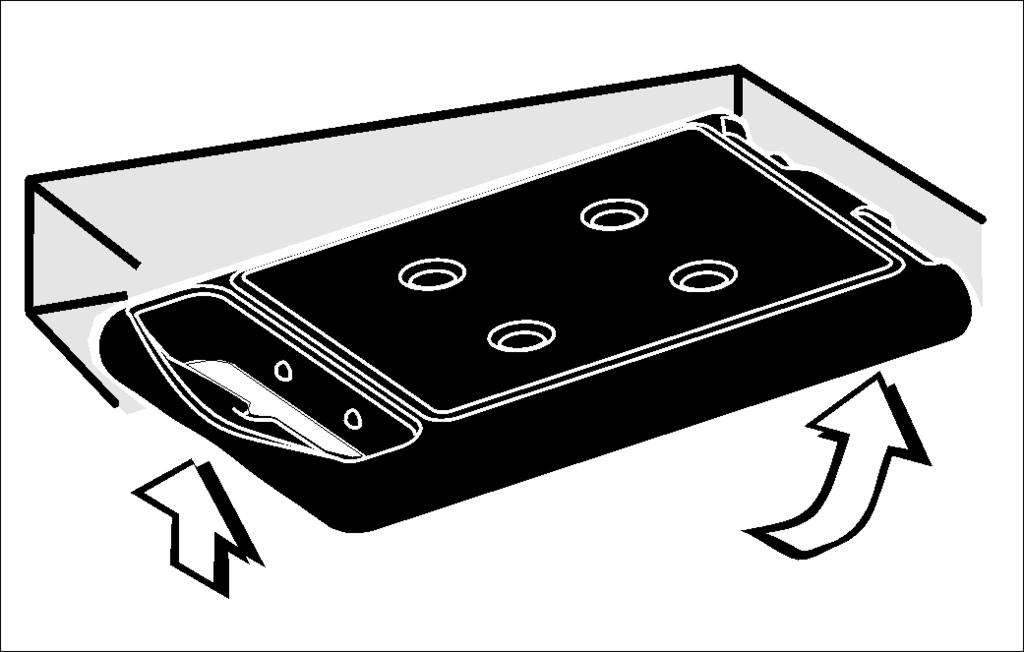

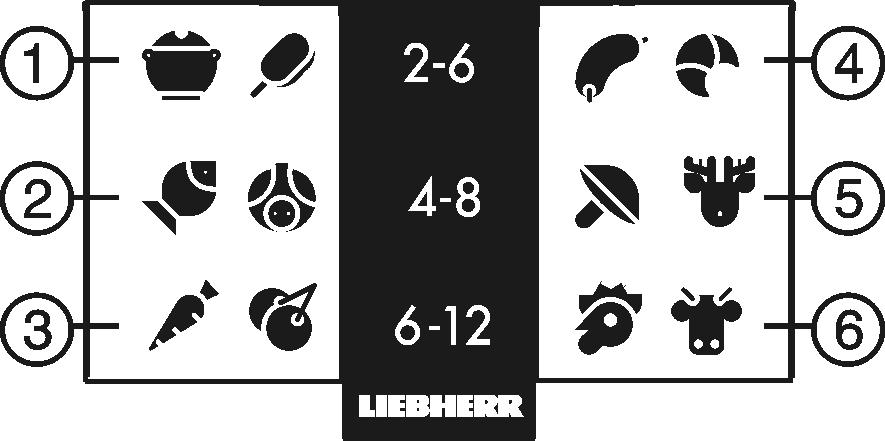

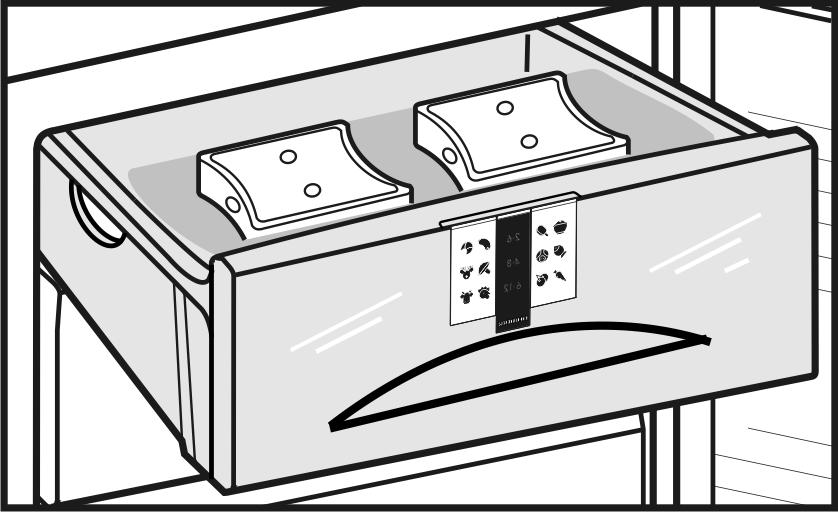

7 Huolto w Pakastuslämpötila laskee, laite toimii suurimmalla kylmäteholla. Pientä määrää pakastettaessa: u Odota n. 6 tuntia. u Sijoita pakatut elintarvikkeet alempiin vetolaatikoihin. Maksimimäärää pakastettaessa: u Odota n. 24 tuntia. u Ota alin vetolaatikko pois ja aseta elintarvikkeet suoraan laitteen pohjalle niin, että ne koskettavat lattiaa tai sivuseiniä. w SuperFrost kytketyy pois päältä automaattisesti. Elintarvikkeiden määrästä riippuen aikaisintaan 30 h ja viimeistään 65 h kuluttua. w SuperFrost-näppäimen Fig. 2 (5) valo sammuu, kun pakastaminen on päättynyt. u Aseta elintarvikkeet vetolaatikkoon ja työnnä se jälleen paikalleen. w Laite toimii edelleen energiansäästötilassa. 5.9 Vetolaatikot Useamman pakastetuotteen säilytysajat on ilmoitettu kuukausina. Annetut säilymisajat ovat ohjearvoja Kylmäakut* Kylmäakut estävät lämpötilan nopean kohoamisen virrankatkoksen sattuessa Kylmäakkujen käyttö* u Jäädytä ja säilytä kylmäakut pakastustilan kattoon kiinnitettynä. Kun ylin vetolaatikko on poistettu: u sijoita kylmäakut: Työnnä kylmäakku ylös ja taakse ja anna lukittua paikalleen edestä. u Pakasteiden säilyttäminen suoraan hyllytasoilla: Vedä laatikko pois pakastimesta Hyllyt u Hyllyn irrottaminen: nosta hyllyä sen etuosasta ja vedä hylly ulos. u Hyllyn sisäänlaitto: työnnä hylly paikalleen ääriasentoon saakka VarioSpace Vetolaatikoiden lisäksi voit ottaa pois myös hyllytasot. Näin saat tilaa isoille pakasteille. Kokonaiset linnut, isot liha- ja riistakimpaleet sekä esim. suuret kaakut voidaan pakastaa kokonaisina myöhempää tarvetta varten. u Vetolaatikot voidaan kuormittaa kulloinkin enintään 25 kg pakasteilla, hyllytasot kukin enint. 35 kg Info-järjestelmä Fig. 3 (1) Valmisruoat, jäätelö (4) Makkara, leipä (2) Sianliha, kala (5) Riista, sienet (3) Hedelmät, vihannekset (6) Linnunliha, raavas/vasikka Kun ylin vetolaatikko on poistettu: u ota kylmäakut pois: Tartu kylmäakkuun sivusta käsin ja vedä alaspäin pois Kylmäakkujen käyttö* u Aseta kylmäakut tilaa säästäen ylimpään pakastelokeroon. u Aseta jäätyneet kylmäakut pakastustilan yläosan etupuoliskolle pakastimien päälle. 6 Huolto 6.1 Sulattaminen manuaalisesti Laitteeseen muodostuu pitempiaikaisen käytön kuluessa huurre- tai jääkerros. Huurre- tai jääkerros muodostuu nopeammin, jos laitteen ovi avataan useasti tai säilöön pannut elintarvikkeet ovat vielä lämpimiä. Paksuhko jääkerros nostaa kuitenkin energiankulutusta. Siksi laite on sulatettava säännöllisesti. Loukkaantumis- ja vaurioitumisvaara johtuen kuumasta höyrystä! u Älä käytä sulattamiseen sähkökäyttöisiä lämmityslaitteita tai höyrypesulaitteita, avotulta tai jäänsulatussumutteita. u Älä raaputa jäätä pois terävillä esineillä. u Kytke SuperFrost päälle päivää ennen sulattamista. w Pakasteet saavat siten kylmäreservin. u Kytke laite pois päältä. w Lämpötilannäyttö sammuu. w Ellei lämpötilannäyttö sammu, on lapsilukko (katso 5.2) aktiivinen. u Vedä verkkopistoke irti tai kytke varoke pois päältä. u Aseta kylmäakut ylös pakasteiden päälle. * erilaisia eri malleissa / ei kaikissa malleissa 7

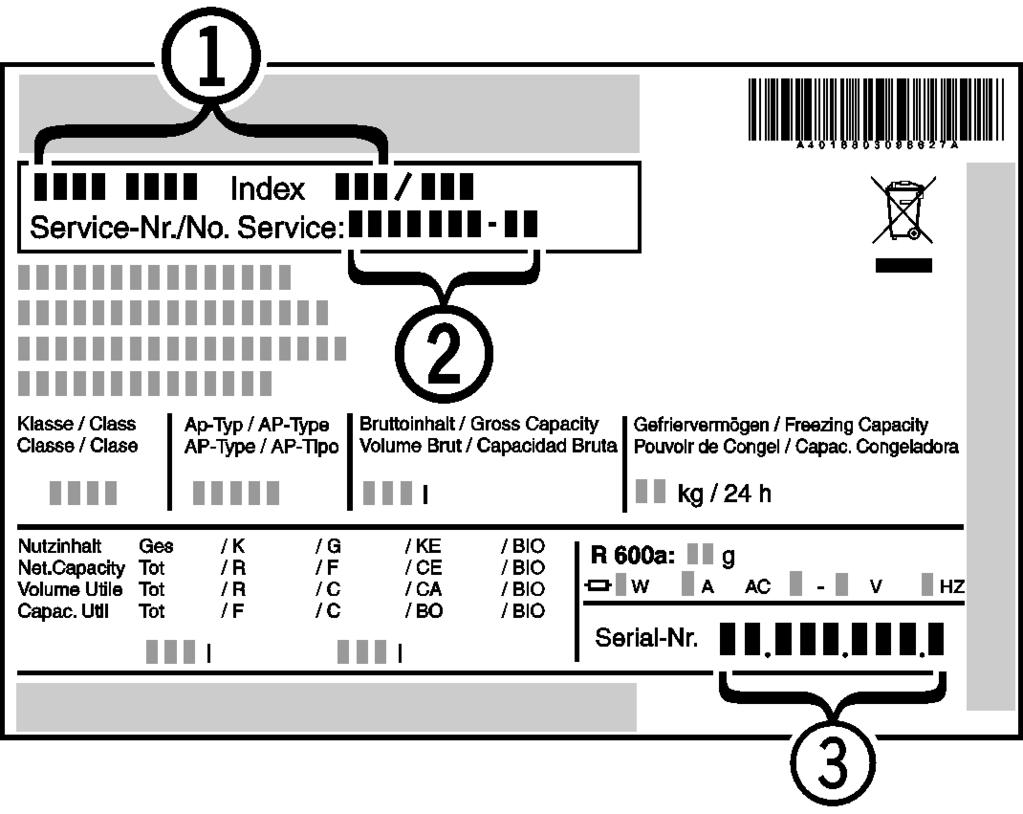

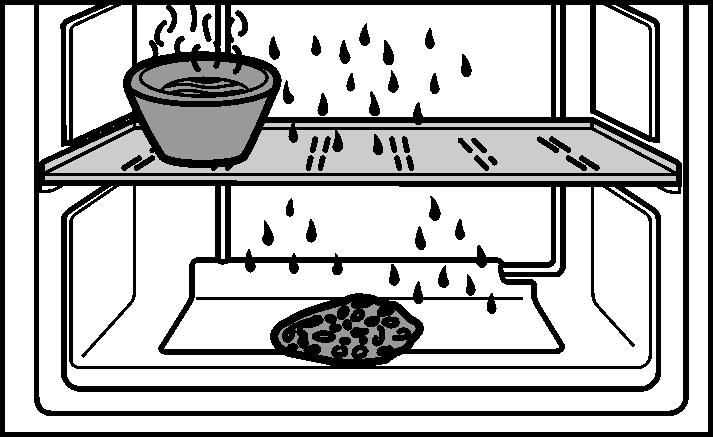

8 Viat u Kääri pakasteet tarvittaessa vetolaatikkoineen sanomalehtipaperiin tai peittoihin ja säilytä viileässä paikassa. u Aseta kattila, jossa on kuumaa, mutta ei kuitenkaan kiehuvaa vettä, keskimmäiselle hyllylle. w Näin sulattaminen nopeutuu. w Sulamisvesi keräytyy vetolaatikoihin. u Jätä laitteen ovi auki sulatuksen ajaksi. u Ota irronneet jääkimpaleet pois. u Katso, että sulamisvesi ei valu ympäröiviin kalusteisiin. u Kerää sulamisvesi tarvittaessa useamman kerran talteen sienen tai rievun avulla. u Puhdista laite (katso 6.2) ja pyyhi kuivaksi. 6.2 Laitteen puhdistus Loukkaantumis- ja vaurioitumisvaara johtuen kuumasta höyrystä! Kuuma höyry voi aiheuttaa palohaavoja ja vaurioittaa laitteen pintoja. u Älä käytä höyrypesureita! Vääränlainen puhdistus vaurioittaa laitetta! u Älä käytä puhdistusainetiivisteitä laimentamattomana. u Älä käytä hankaavia tai naarmuttavia sieniä tai teräsvillaa. u Älä käytä mitään voimakkaita, hankaavia, hiekka-, kloridi-, kemikaali- tai happopitoisia puhdistusaineita. u Älä käytä kemiallisia liuotteita. u Älä vioita tai poista laitteen sisäpuolella olevaa tyyppikilpeä. Se on tärkeä asiakaspalvelun kannalta. u Älä revi irti, taivuta tai vioita sähköjohtoja tai muita laiteosia. u Älä päästä pesuvettä valumaan kondenssiveden poistokouruun, tuuletusritilöihin tai sähköosiin. u Käytä pehmeitä puhdistusriepuja ja yleispuhdistusainetta, jonka ph- arvo on neutraali. u Käytä laitteen sisätilojen puhdistuksessa vain elintarvikkeille vaarattomia puhdistus- ja hoitoaineita. u Tyhjennä laite. u Vedä verkkopistotulppa irti. u Puhdista muoviset sisä- ja ulkopinnat käsin haalealla vedellä, johon on lisätty hiukan astianpesuainetta. u Puhdista varusteet käsin haalealla vedellä, johon on lisätty hiukan astianpesuainetta. Puhdistuksen jälkeen: u Pyyhi laite ja varusteet kuivaksi. u Liitä laite taas verkkoon ja kytke päälle. u Kytke SuperFrost (katso 5.8) päälle. Kun lämpötila on riittävän alhainen: u Laita elintarvikkeet taas takaisin. 6.3 Asiakaspalvelu Tarkista ensin, voitko korjata (katso Viat) ohjeita noudattamalla. Ellei näin ole, käänny asiakaspalvelun puoleen. Osoitteen löydät mukana toimitetusta asiakaspalveluluettelosta. Tapaturman vaara, jos korjaustoimet tehdään väärin! u Laitteeseen ja verkkojohtoon kohdistuvat korjaukset, joita ei ole erikseen mainittu (katso Huolto), on annettava asiakaspalvelun tehtäväksi. u Laitteen nimitys Fig. 4 (1), servicen:o. Fig. 4 (2) ja sarja-n:o Fig. 4 (3) löytyvät tyyppikilvestä Tyyppikilpi sijaitsee vasemmalla sisäpuolella. Fig. 4 u Ilmoita asiakaspalveluun vika, laitteen nimi Fig. 4 (1), service-n:o Fig. 4 (2) ja sarja-n:o Fig. 4 (3). w Se nopeuttaa huoltoa ja vian paikallistamista. u Jätä ovet kiinni, kunnes huoltopalvelu saapuu paikalle. w Elintarvikkeet pysyvät siten kauemmin viileinä. u Vedä verkkopistoke irti (älä vedä liitäntäjohdosta) tai kytke sulake pois päältä. 7 Viat Laite on suunniteltu ja valmistettu siten, että se on toimintavarma ja pitkäikäinen. Mikäli kuitenkin käytön aikana sattuisi esiintymään häiriö, niin tarkista ensin, johtuuko vika käyttövirheestä. Tällaisessa tapauksessa joudumme valitettavasti laskuttamaan myös takuuaikana syntyneet kulut. Seuraavat häiriöt voit selvittää itse: Laite ei toimi. Laitetta ei ole kytketty päälle. u Kytke laite päälle. Pistoke ei ole kunnolla pistorasiassa. u Tarkista verkkopistoke. Pistorasian virtapiirin sulake ei ole kunnossa. u Tarkista sulake. Kompressori käy liian kauan. Kompressori kytkee käyttömoottorin pienemmälle pyörintänopeudelle, kun tehontarve on vähäinen. Energiaa säästyy, vaikka käyntiaika pitenee. u Tämä on energiaa säästävissä malleissa normaalia. SuperFrost on kytketty päälle. u Elintarvikkeiden jäähdyttämiseksi nopeasti kompressori käy kauemman aikaa. Tämä on normaalia. Laitteen takana alhaalla (kompressorin lähellä) oleva LED-valo vilkkuu säännöllisesti aina 15 sekunnin välein*. Vaihtosuuntaaja on varustettu vikadiagnoosi-led-valolla. u Vilkkuminen on normaalia. Käynti liian äänekästä. Kierrosluvultaan säädettävät* kompressorit voivat eri kierroslukutasoista johtuen aiheuttaa erilaisia käyntiääniä. u Äänen esiintyminen on normaalia. Kuplivia tai loiskivia ääniä Nämä äänet johtuvat kylmäaineesta, joka virtaa kylmäainejärjestelmässä. u Äänen esiintyminen on normaalia. Hiljainen klikkaava ääni Ääni syntyy aina, kun moottori kytkeytyy automaattisesti päälle tai pois. u Äänen esiintyminen on normaalia. Huriseva ääni. Se on hetken aikaa äänekkäämpää, kun käyttömoottori kytkeytyy päälle. Kun SuperFrost on kytketty päälle, tuoreita elintarvikkeita on pantu säilytettäväksi tai kun ovea on pidetty kauan auki, jäähdytysteho nousee automaattisesti. u Äänen esiintyminen on normaalia. Ympäristön lämpötila on liian korkea. u Ratkaisu: (katso 1.2) 8 * erilaisia eri malleissa / ei kaikissa malleissa

9 Käytöstä poistaminen Jatkuva sivuääni oven suljinvaimentimella. Ääni esiintyy ovea avattaessa ja suljettaessa. u Äänen esiintyminen on normaalia. Lämpötilanäytössä näkyy: F0 - F5. On tullut vika. u Käänny asiakaspalvelun puoleen (katso Huolto). Lämpötilanäytössä näkyy: na Pakastimen lämpötila noussut liian korkealle viime tuntien tai päivien kuluessa johtuen verkkokatkoksesta tai virrankatkoksesta. Kun virrankatkos on ohi, laite käy viimeisimmän lämpötila-asetuksen mukaisesti. u Paina hälytysnäppäintä Fig. 2 (6). w Lämpötilannäytössä näkyy n. 60 sekunnin ajan korkein lämpötila, joka saavutettiin verkkokatkoksen aikana. Tämän jälkeen elektroninen järjestelmä osoittaa taas todellisen senhetkisen pakastuslämpötilan. u Korkeimman lämpötilan näytön nollaus: Paina hälytysnäppäintä Fig. 2 (6). u Tarkasta elintarvikkeiden laatu. Älä käytä pilaantuneita elintarvikkeita. Älä pakasta sulaneita elintarvikkeita uudelleen. Laite on ulkopinnoiltaan lämmin*. Kylmäainejärjestelmästä johtuva lämpö käytetään hyväksi kondenssiveden syntymisen estämiseksi. u Tämä on normaalia. Lämpötila ei ole riittävän kylmä. Ovi ei ole kunnolla suljettu. u Sulje ovi. Ilmanvaihto ei ole riittävä. u Katso, että tuuletusaukkojen ritilät eivät ole peitettyinä. Ympäristön lämpötila on liian korkea. u Ratkaisu: (katso 1.2). Ovea on aukaistu liian usein tai liian kauaksi aikaa. u Odota, asettuuko vaadittava lämpötila itsekseen asetettuun arvoonsa. Muussa tapauksessa käänny asiakaspalvelun puoleen (katso Huolto). Liian suuri määrä elintarvikkeita on kerralla pantu säilytettäväksi ilman SuperFrost-toimintoa. u Ratkaisu: (katso 5.8) Lämpötila on väärin asetettu. u Aseta lämpötila kylmemmäksi ja tarkista vuorokauden kuluttua. Laite on liian lähellä jotakin lämmönlähdettä (liettä, lämmityslaitetta jne). u Muuta laitteen tai lämmönlähteen sijaintia. Laitetta ei asennettu oikein asennustilaan. u Tarkista, onko laite asennettu oikein ja sulkeutuuko ovi oikein. 9 Laitteen hävittäminen Laitteen valmistuksessa on käytetty arvokkaita raaka-aineita, joten laitetta ei saa hävittää normaalin lajittelemattoman talousjätteen mukana. Käytöstä poistetut laitteet tulee hävittää asianmukaisesti paikallisen ympäristötoimiston määräyksiä noudattaen. Käytöstä poistetun laitteen kylmäainejärjestelmää ei pidä vioittaa laitetta poiskuljetettaessa, jottei kylmäaine (tiedot tyyppikilvessä) ja öljy pääse valumaan ulos. u Tee laite käyttökelvottomaksi. u Vedä verkkopistoke irti. u Katkaise liitäntäjohto. 8 Käytöstä poistaminen 8.1 Laitteen päältäkytkentä u Paina painiketta On/Off Fig. 2 (4) n. 2 sekunnin ajan. w Lämpötilannäytön valo sammuu. w Ellei laitetta voida kytkeä pois päältä, on lapsivarmistus päällä (katso 5.2). 8.2 Käytöstä poistaminen u Tyhjennä laite. u Vedä verkkopistoke irti. u Puhdista laite (katso 6.2). u Jätä ovi auki, jottei pääse syntymään ummehtunutta hajua. * erilaisia eri malleissa / ei kaikissa malleissa 9

10 Laitteen hävittäminen 10 * erilaisia eri malleissa / ei kaikissa malleissa
