KÄYTTÖOHJE FI 75 MXS 5.0 CHECK BY. VIRTAJOHTO H05RN-F, kumia PISTOTULPPA* CTEK COMFORT CONNECT. LATAUSKAAPELI H05RN F, kumia VIKATILAN MERKKIVALO

Transkriptio

1 MODE VOLTAGE CHECK PROGRAM BATTERY START POWER ALTERNATOR MXS 5.0 CHECK BY KÄYTTÖOHJE ONNITTELEMME uuden ammattikäyttöön soveltuvan ensikytkentäisen akkulaturin ja akuntarkistuslaitteen hankinnasta. Tämä uusinta tekniikkaa edustava laturi kuuluu CTEK SWEDEN AB:n valmistamaan ammattikäyttöön tarkoitettujen laturien sarjaan. CTEK COMFORT CONNECT PISTOTULPPA* VIRTAJOHTO H05RN-F, kumia LATAAMINEN 1. Kytke laturi akkuun. Merkkivalot 4, 5 ja 6 alkavat vilkkua jännitteentarkistusohjelman osoituksena. Älä välitä tästä vaan siirry seuraavaan vaiheeseen. 2. Kytke laturi pistorasiaan. Virran merkkivalo palaa, kun virtajohto on kytketty pistorasiaan. Vikatilan merkkivalo palaa, jos puristusliittimet on kytketty väärin. Napaisuussuojaus varmistaa, ettei akku tai laturi vioitu. 3. Valitse latausohjelma MODE-painikkeella. 4. Seuraa kahdeksanvaiheista näyttöä latausprosessin aikana. Akku on valmiina moottorin käynnistykseen, kun VAIHEEN 4 merkkivalo palaa. Akku on täyteen ladattu, kun VAIHEEN 7 merkkivalo palaa. Lataamisen voi lopettaa milloin tahansa irrottamalla virtajohdon pistorasiasta. Huomautus: jos laturin START POWER -jännitteentarkistusohjelman ja heikon jännitteen merkkivalot palavat, poistu jännitteentarkistusohjelmasta painamalla MODEpainiketta kahden sekunnin ajan. LATAUSKAAPELI H05RN F, kumia käyttövalmis täyteen ladattu VIKATILAN MERKKIVALO MODE-PAINIKE HPN-kumikaapeli FI HPN-kumikaapeli MODE CTEK COMFORT CONNECT -puristusliitin CTEK COMFORT CONNECT -silmukkaliitin M6 VOLTAGE CHECK PROGRAM BATTERY START POWER ALTERNATOR MXS 5.0 CHECK BY * Pistotulppa voi poiketa kuvassa esitetystä. VIRRAN MERKKIVALO PIENAKKU- OHJELMA VAKIOAKKU- OHJELMA TALVI- OPTIO ELVYTYS- OPTIO FI 75

2 JÄNNITTEENTARKISTUSOHJELMAN valitseminen JÄNNITTEENTARKISTUSOHJELMA: BATTERY (AKKU) Tarkkojen tulosten saamiseksi akun on levättävä vähintään tunnin ajan ennen tarkistusta. Valitse START POWER -jännitteentarkistusohjelma painamalla MODE-painiketta. Jos HEIKKO- tai KOHTALAINEN-merkkivalo syttyy, lataa akku. Huomautus: Erittäin kylmällä säällä (alle 5 ºC) akun jännite laskee. Tällöin jännite voi olla alle vihreän jännitteen merkkivalon edellyttämän tason, vaikka jännite olisi korkea. Akku on hyvä pitää aina täyteen ladattuna, joten lataa akku, jos jännite on HEIKKO tai KOHTALAINEN. JÄNNITTEENTARKISTUSOHJELMA: START POWER (KÄYNNISTYSVIRTA) Tämä jännitteentarkistusohjelma tarkistaa, miten akku toimii, kun käynnistysmoottoria käytetään. Valitse START POWER -jännitteentarkistusohjelma painamalla MODE-painiketta. Kun tarkistus alkaa, OK-merkkivalo palaa. Käytä käynnistysmoottoria muutaman sekunnin ajan tai kunnes moottori käynnistyy. START POWER -JÄNNITTEENTARKISTUSOHJELMA tarkistaa akun toiminnan käynnistysmoottorin käyttämisen aikana. HEIKKO-merkkivalo osoittaa, että akku on kulunut loppuun tai purkautunut. Yritä ladata akku, ennen kuin vaihdat sen. Huomautus: Vaikka HEIKKO-merkkivalo palaa, akku saattaa toimia kesällä muttei talvella. Voit toistaa tarkistuksen painamalla MODE-painiketta toistuvasti, kunnes JÄNNITTEEN TARKISTUSOHJELMA: START POWER (KÄYNNISTYSVIRTA) on valittu uudelleen. JÄNNITTEENTARKISTUSOHJELMAN KÄYTTÄMINEN VIRTAJOHTO KYTKETTYNÄ 1. Kytke laturi akkuun. 2. Kytke laturi pistorasiaan. Virran merkkivalo palaa, kun virtajohto on kytketty pistorasiaan. Vikatilan merkkivalo palaa, jos puristusliittimet on kytketty väärin. Napaisuussuojaus varmistaa, ettei akku tai laturi vioitu. 3. Paina MODE-painiketta noin kahden sekunnin ajan. Punainen, keltainen ja vihreä jännitteen merkkivalo vilkkuvat, kunnes jännitteentarkistusohjelma valitaan. Alarivin merkkivalot osoittavat valitun jännitteentarkistusohjelman. Voit vaihtaa jännitteentarkistusohjelmaa painamalla MODE-painiketta lyhyesti. Punainen, keltainen ja vihreä jännitteen merkkivalo vilkkuvat jälleen, kunnes jännite ilmoitetaan: PUNAINEN: jännite HEIKKO KELTAINEN: jännite KOHTALAINEN VIHREÄ: jännite OK! 4. Voit poistua jännitteentarkistustilasta koska tahansa painamalla MODE-painiketta noin kahden sekunnin ajan. 5. Voit jatkaa lataamista valitsemalla MODE-painikkeella latausohjelman tai -option. HEIKKO! PUNAINEN KOHTA- LAINEN! KELTAINEN OK! VIHREÄ JÄNNITTEENTARKISTUSOHJELMA: ALTERNATOR (VAIHTOVIRTAGENERAATTORI) Tämä toiminto tarkistaa vaihtovirtageneraattorin tai generaattorin toiminnan. Kun käytät tätä jännitteentarkistusohjelmaa, on hyvä, jos toinen henkilö voi käynnistää auton. 1. Valitse ALTERNATOR-jännitteentarkistusohjelma painamalla MODE-painiketta. 2. Käynnistä moottori ja käytä sitä korkeilla joutokäyntikierroksilla (2 000 kierrosta minuutissa). Jos jännite on HEIKKO, vaihtovirtageneraattori ei lataa akkua riittävän hyvin. Ota välittömästi yhteys autohuoltoon. Vinkki: lataa akku ennen ajamista. Jos KOHTALAINEN-merkkivalo palaa, kun moottoria on käytetty minuutin ajan, vaihtovirtageneraattori toimii, mutta jännite on heikko. Pyydä neuvoa autohuollosta. Lataa akku säännöllisesti. 76 FI MODE AKUN JÄNNITTEEN- TARKISTUS- OHJELMA VOLTAGE CHECK PROGRAM BATTERY START POWER ALTERNATOR START POWER (JÄNNITTEEN- TARKISTUS- OHJELMA) ALTERNATOR (JÄNNITTEEN- TARKISTUS- OHJELMA MXS 5.0 CHE

3 JÄNNITTEENTARKISTUSOHJELMAN KÄYTTÄMINENILMAN VIRTAJOHTOA 1. Kytke laturi akkuun. Jotta tätä toimintoa voidaan käyttää, akun jännitteen on oltava yli 8,0 volttia. 2. Laite siirtyy jännitteentarkistustilaan automaattisesti, minkä merkkinä jännitteentarkistuksen merkkivalot vilkkuvat laitteessa, kunnes jännitteentarkistusohjelma valitaan. Valitse jännitteentarkistusohjelma 30 sekunnin kuluessa, tai jännitteentarkistustila lopetetaan. Alarivin merkkivalot osoittavat valitun jännitteentarkistusohjelman. Voit vaihtaa jännitteentarkistusohjelmaa painamalla MODE-painiketta lyhyesti. Jännitteentarkistuksen merkkivalot vilkkuvat jälleen niin kauan, kunnes jännite ilmoitetaan: PUNAINEN: jännite HEIKKO KELTAINEN: jännite KOHTALAINEN VIHREÄ: jännite OK! 3. Voit poistua jännitteentarkistustilasta koska tahansa painamalla MODE-painiketta noin kahden sekunnin ajan. 4. Jotta voisit käyttää jännitteentarkistustilaa päävirran katkaisun jälkeen, irrota toinen akkuun kytketyistä johdoista vähintään 30 sekunnin ajaksi. TARKISTUKSEN MERKKIVALOT Jos merkkivalo palaa: HEIKKO KOHTALAINEN AKUN TARKISTUS KÄYNNISTYSTEHON TARKISTUS VAIHTOVIRTALATURIN TARKISTUS OK alle 12,4 V 12,4 12,6 V yli 12,6 V alle 9,6 V 9,6 10,5 V yli 10,5 V alle 13,3 V 13,3 14,0 V yli 14,0 V Latausohjelmat ja -optiot Valitse latausohjelma ja lisää latausoptioita painamalla MODE-painiketta. Merkkivalot ilmaisevat, mitkä ohjelmat ja optiot on valittu. Valittu ohjelma jää laturin muistiin ja käynnistyy uudelleen, kun laturi seuraavan kerran kytketään käyttöön. Latausohjelmat Ohjelma Akun koko (Ah) Selitys 1,2 14 Ah Pienakkuohjelma, 0,8 A Soveltuu pienille akuille. Latausoptiot Optio Ah Akun koko (Ah) 1,2 160 Ah 1,2 160 Ah Vakioakkuohjelma, 5 A Soveltuu vakiokokoisille akuille. Selitys Talvioptio Soveltuu lataamiseen alhaisissa lämpötiloissa sekä AGMtehoakkujen (esim. Optima ja Odyssey ) lataamiseen. Talvioptio nostaa latausjännitettä. Elvytysoptio Soveltuu virran palauttamiseen tyhjiin akkuihin. Maksimoi akun käyttöikä ja kapasiteetti elvyttämällä se kerran vuodessa ja aina syväpurkauksen jälkeen. Elvytysoptio lisää VAIHEEN 6 valittuun latausohjelmaan. Elvytysohjelman toistuva käyttäminen voi aiheuttaa akkuveden haihtumista akusta ja lyhentää elektronisten laitteiden käyttöikää. Kysy lisätietoja ajoneuvon ja akun myyjältä. Lämpötila-alue 20 C +50 C ( 4 F F) 20 C +50 C ( 4 F 122 F) Lämpötila-alue 20 C +5 C ( 4 ºF 41 ºF) 20 C +50 C ( 4 F 122 F) FI FI 77

4 VIKATILAN MERKKIVALO Jos vikatilan merkkivalo palaa, tarkista seuraavat: 1. Onko lataajan positiivinen kaapeli kytketty akun positiiviseen napaan? 2. Onko laturi kytketty 12 V:n akkuun? 3. Onko lataaminen keskeytynyt VAIHEESSA 1, 2 tai 5? Käynnistä laturi uudelleen painamalla MODE-painiketta. Jos lataus keskeytyy edelleen, akku... vaihe 1:...on sulfatoitunut ja täytyy mahdollisesti vaihtaa. vaihe 2: ei säilytä varausta ja täytyy mahdollisesti vaihtaa. vaihe 5: ei säilytä varausta ja täytyy mahdollisesti vaihtaa. VIRRAN MERKKIVALO Jos virran merkkivalo palaa jollain seuraavista tavoista: 1. JATKUVA VALO Virtajohto on kytketty pistorasiaan. 2. VILKKUVA VALO Laturi on siirtynyt energiansäästötilaan. Laturi siirtyy energiansäästötilaan, jos laturia ei kytketä akkuun kahden minuutin kuluessa. KÄYTTÖVALMIS Taulukossa esitetään tyhjän akun arvioitu latausaika 80 %:n varaustilaan. LATAUSVAIHEET VAIHE 1 desulphation (sulfaatin poisto) Vaihe havaitsee sulfatoituneet akut. Parantaa akun kapasiteettia poistamalla sulfaatteja kennoston lyijylevyistä virta- ja jännitepulssien avulla. VAIHE 2 soft start (pehmeä käynnistys) Vaihe testaa akun varauskyvyn. Vaihe estää viallisen akun lataamisen. VAIHE 3 bulk (peruslataus) Vaihe lataa akkua enimmäisvirralla, kunnes noin 80 % akun varauskyvystä on saavutettu. VAIHE 4 absorption (absorptio) Vaihe lataa akkua alenevalla virralla, kunnes 100 % akun varauskyvystä on saavutettu. VAIHE 5 analyse (analysointi) Vaihe testaa, kykeneekö akku säilyttämään varauksen. Jos akku ei säilytä varausta, se on ehkä vaihdettava. VAIHE 6 recond (elvytys) Lisää latausprosessiin elvytysvaihe valitsemalla elvytysohjelma. Elvytysvaiheessa jännitteen lisääminen aiheuttaa hallittua kaasuuntumista akussa. Kaasuuntuminen sekoittaa akkuhappoa ja palauttaa akun tehoa. VAIHE 7 float (ylläpitojännite) Akun varausta pidetään yllä enimmäistasolla lataamalla sitä vakiojännitteellä. VAIHE 8 pulse (pulssi) Vaihe ylläpitää akun tehoa prosentin tasolla. Laturi tarkkailee akkujännitettä ja antaa tarvittaessa pulssin, jotta akku pysyy täyteen ladattuna. 78 FI AKUN KOKO (Ah) AIKA 80 %:N VARAUSTILAAN 2 Ah 2 tuntia 8 Ah 8 tuntia 20 Ah 4 tuntia 60 Ah 12 tuntia 110 Ah 26 tuntia

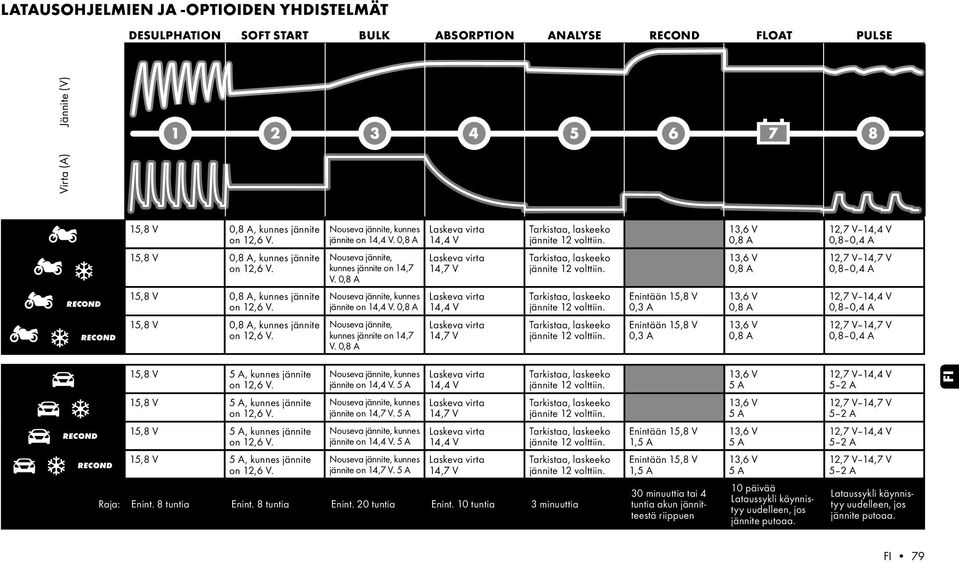

5 Latausohjelmien ja -optioiden yhdistelmät DESULPHATION SOFT START BULK ABSORPTION ANALYSE FLOAT PULSE Virta (A) Jännite (V) + 15,8 V 0,8 A, kunnes jännite 15,8 V 0,8 A, kunnes jännite + 15,8 V 0,8 A, kunnes jännite ,8 V 0,8 A, kunnes jännite jännite on 14,4 V. 0,8 A Nouseva jännite, kunnes jännite on 14,7 V. 0,8 A jännite on 14,4 V. 0,8 A Nouseva jännite, kunnes jännite on 14,7 V. 0,8 A 14,4 V 14,7 V 14,4 V 14,7 V Enintään 15,8 V 0,3 A Enintään 15,8 V 0,3 A 0,8 A 0,8 A 0,8 A 0,8 A 12,7 V 14,4 V 0,8 0,4 A 12,7 V 14,7 V 0,8 0,4 A 12,7 V 14,4 V 0,8 0,4 A 12,7 V 14,7 V 0,8 0,4 A 15,8 V 5 A, kunnes jännite + 15,8 V 5 A, kunnes jännite + 15,8 V 5 A, kunnes jännite ,8 V 5 A, kunnes jännite jännite on 14,4 V. 5 A jännite on 14,7 V. 5 A jännite on 14,4 V. 5 A jännite on 14,7 V. 5 A 14,4 V 14,7 V 14,4 V 14,7 V Raja: Enint. 8 tuntia Enint. 8 tuntia Enint. 20 tuntia Enint. 10 tuntia 3 minuuttia Enintään 15,8 V 1,5 A Enintään 15,8 V 1,5 A 30 minuuttia tai 4 tuntia akun jännitteestä riippuen 5 A 5 A 5 A 5 A 10 päivää Lataussykli käynnistyy uudelleen, jos jännite putoaa. 12,7 V 14,4 V 5 2 A 12,7 V 14,7 V 5 2 A 12,7 V 14,4 V 5 2 A 12,7 V 14,7 V 5 2 A Lataussykli käynnistyy uudelleen, jos jännite putoaa. FI FI 79

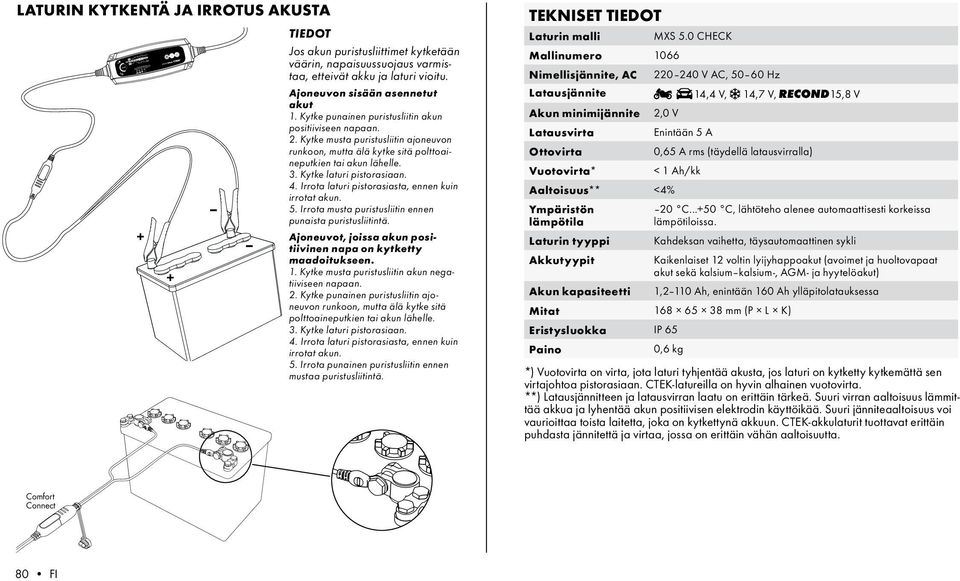

6 MODE VOLTAGE CHECK PROGRAM LATURIN KYTKENTÄ JA IRROTUS AKUSTA TIEDOT Jos akun puristusliittimet kytketään väärin, napaisuussuojaus varmistaa, etteivät akku ja laturi vioitu. BATTERY START POWER ALTERNATOR + MXS 5.0 CHECK BY + Ajoneuvon sisään asennetut akut 1. Kytke punainen puristusliitin akun positiiviseen napaan. 2. Kytke musta puristusliitin ajoneuvon runkoon, mutta älä kytke sitä polttoaineputkien tai akun lähelle. 3. Kytke laturi pistorasiaan. 4. Irrota laturi pistorasiasta, ennen kuin irrotat akun. 5. Irrota musta puristusliitin ennen punaista puristusliitintä. Ajoneuvot, joissa akun positiivinen napa on kytketty maadoitukseen. 1. Kytke musta puristusliitin akun negatiiviseen napaan. 2. Kytke punainen puristusliitin ajoneuvon runkoon, mutta älä kytke sitä polttoaineputkien tai akun lähelle. 3. Kytke laturi pistorasiaan. 4. Irrota laturi pistorasiasta, ennen kuin irrotat akun. 5. Irrota punainen puristusliitin ennen mustaa puristusliitintä. TEKNISET TIEDOT Laturin malli Mallinumero 1066 Nimellisjännite, AC MXS 5.0 CHECK V AC, Hz Latausjännite 14,4 V, 14,7 V, 15,8 V Akun minimijännite Latausvirta Ottovirta Vuotovirta* 2,0 V Aaltoisuus** <4% Ympäristön lämpötila Laturin tyyppi Akkutyypit Enintään 5 A 0,65 A rms (täydellä latausvirralla) < 1 Ah/kk 20 C C, lähtöteho alenee automaattisesti korkeissa lämpötiloissa. Kahdeksan vaihetta, täysautomaattinen sykli Kaikenlaiset 12 voltin lyijyhappoakut (avoimet ja huoltovapaat akut sekä kalsium kalsium-, AGM- ja hyytelöakut) 1,2 110 Ah, enintään 160 Ah ylläpitolatauksessa Akun kapasiteetti Mitat mm (P L K) Eristysluokka IP 65 Paino 0,6 kg *) Vuotovirta on virta, jota laturi tyhjentää akusta, jos laturi on kytketty kytkemättä sen virtajohtoa pistorasiaan. CTEK-latureilla on hyvin alhainen vuotovirta. **) Latausjännitteen ja latausvirran laatu on erittäin tärkeä. Suuri virran aaltoisuus lämmittää akkua ja lyhentää akun positiivisen elektrodin käyttöikää. Suuri jänniteaaltoisuus voi vaurioittaa toista laitetta, joka on kytkettynä akkuun. CTEK-akkulaturit tuottavat erittäin puhdasta jännitettä ja virtaa, jossa on erittäin vähän aaltoisuutta. Comfort Connect 80 FI

7 TURVALLISUUS Laturi on suunniteltu ainoastaan teknisten tietojen mukaisten akkujen lataamiseen. Sitä ei saa käyttää mihinkään muuhun tarkoitukseen. Älä koskaan yritä ladata akkuja, joita ei voi ladata. Tarkista laturin kaapelit ennen käyttöä. Varmista, ettei kaapeleihin tai taivutussuojaan ole tullut halkeamia. Laturia ei saa käyttää, jos kaapelit ovat vaurioituneet. Viallisen kaapelin vaihto on annettava CTEKin edustajan tehtäväksi. Älä koskaan lataa vioittunutta akkua. Älä koskaan lataa jäätynyttä akkua. Älä koskaan sijoita laturia akun päälle lataamisen ajaksi. Huolehdi riittävästä tuuletuksesta lataamisen aikana. Älä peitä laturia. Latauksessa oleva akku voi muodostaa räjähtäviä kaasuja. Estä kipinöinti akun lähellä. Kun akkujen käyttöikä alkaa olla lopuillaan, niissä voi esiintyä sisäistä kipinöintiä. Kaikki akut vikaantuvat ennemmin tai myöhemmin. Lataamisen aikana vikaantuvasta akusta huolehtii normaalisti laturin kehittynyt ohjaustoiminto, mutta akkuun saattaa silti jäädä joitakin harvinaisia vikoja. Älä jätä akkuja ilman tarkkailua pitkiksi ajoiksi lataamisen aikana. Varmista, etteivät kaapelit jää puristuksiin tai pääse koskettamaan kuumia pintoja tai teräviä kulmia. Akkuhappo on syövyttävää. Huuhtele heti pois vedellä, jos happo pääsee koskettamaan ihoa tai silmiä, ja hakeudu välittömästi lääkärin hoitoon. Tarkista aina, että laturi on siirtynyt VAIHEESEEN 7, ennen kuin jätät sen ilman valvontaa ja kytketyksi pitkiksi ajoiksi. Jos laturi ei ole siirtynyt 7. VAIHEESEEN 50 tunnin kuluessa, kyseessä on vika. Irrota laturi akusta. Akut kuluttavat vettä käytön ja lataamisen aikana. Akun vesimäärä on tarkistettava säännöllisesti, kun ladattavana on akku, johon voi lisätä vettä. Jos vettä on vähän, lisää tislattua vettä. Tätä laitetta ei saa antaa käyttöön lapsille tai henkilöille, jotka eivät osaa lukea tai eivät ymmärrä käyttöopasta. Vastuullisen henkilön on opastettava heitä laitteen käytössä ja varmistettava, että he osaavat käyttää akkulaturia turvallisesti. Säilytä ja käytä akkulaturia lasten ulottumattomissa ja varmista, etteivät lapset voi leikkiä sillä. Liitäntä verkkovirtaan on tehtävä sähköasennuksista annettujen kansallisten määräysten mukaan. RAJOITETTU TAKUU CTEK SWEDEN AB myöntää tämän tuotteen alkuperäiselle ostajalle tämän rajoitetun takuun. Tämä rajoitettu takuu ei ole siirrettävissä. Takuu kattaa valmistus- ja materiaaliviat viiden vuoden ajan ostopäivämäärästä alkaen. Asiakkaan on palautettava tuote yhdessä ostotositteen kanssa ostopaikkaan. Tämä takuu raukeaa, jos akkulaturi on avattu, sitä on käsitelty huolimattomasti tai sen on korjannut joku muu kuin CTEK SWEDEN AB tai sen valtuuttamat edustajat. Yksi akkulaturin pohjan ruuvinrei istä on suojattu. Suojuksen poistaminen tai vaurioittaminen mitätöi takuun. CTEK SWEDEN AB ei anna mitään muuta takuuta kuin tämän rajoitetun takuun eikä ole vastuussa mistään muista kuin edellä mainituista kuluista, kuten välillisistä vahingoista. Lisäksi CTEK SWEDEN AB ei ole velvoitettu mihinkään muihin takuihin tämän takuun lisäksi. TUKI CTEK:n ammattimainen asiakastuki: Uusimmat tarkistetut käyttöohjeet julkaistaan osoitteessa Sähköposti: puhelin: , faksi Postiosoite: CTEK SWEDEN AB, Rostugnsvägen 3, SE VIKMANSHYTTAN, SWEDEN. VIKMANSHYTTAN, RUOTSI Bengt Hagander, toimitusjohtaja CTEK SWEDEN AB FI FI 81

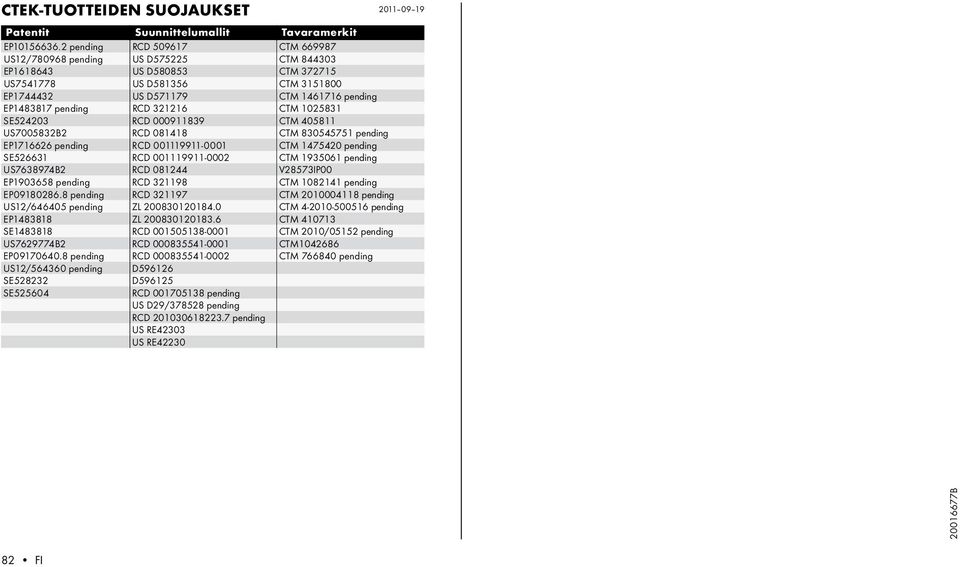

8 CTEK-tuotteiden suojaukset Patentit Suunnittelumallit Tavaramerkit EP pending RCD CTM US12/ pending US D CTM EP US D CTM US US D CTM EP US D CTM pending EP pending RCD CTM SE RCD CTM US B2 RCD CTM pending EP pending RCD CTM pending SE RCD CTM pending US B2 RCD V28573IP00 EP pending RCD CTM pending EP pending RCD CTM pending US12/ pending ZL CTM pending EP ZL CTM SE RCD CTM 2010/05152 pending US B2 RCD CTM EP pending RCD CTM pending US12/ pending D SE D SE RCD pending US D29/ pending RCD pending US RE42303 US RE B 82 FI
