1 TUOTEOPAS CTEK-AKKULATURIT

2 CTEK-TUOTEOPAS JOHDANTO CTEK-AKKULATURIT CTEK SWEDEN AB suunnittelee ja kehittää ainutlaatuisia akkulatureita ja erityisratkaisuja kaikentyyppisille lyijyhappoakuille yksityis- ja ammattikäyttöön. CTEK:n menestyksekkään liiketoimintamallin kulmakivenä on akkujen ja elektroniikan laaja tuntemus, joka mahdollistaa uuden sukupolven akkulaturien kehityksen. Nämä laturit vastaavat alati kasvaviin akkujen huoltotarpeisiin niin tänä päivänä kuin tulevaisuudessakin. Turvallisuus, helppokäyttöisyys ja joustavuus ovat vaatimuksina kaikille CTEK:n kehittämille ja myymille tuotteille ja ratkaisuille. CTEK on myynyt yli kolme miljoonaa akkua 60 maahan ja kaikille mantereille. CTEK on monien maailman arvostetuimpien auto- ja moottoripyörävalmistajien luotettava toimittaja. CTEK perustettiin vuonna Pääkonttori ja tuotekehitysosasto sijaitsevat Vikmanshyttanissa Ruotsin Taalainmaalla. ONGELMAT JA KYSYMYKSET Akkuhuolto on tärkeämpää kuin koskaan aikaisemmin. Ajoneuvoelektroniikka on kehittynyt nopeasti viime vuosina, mikä asettaa akuille entistä suurempia vaatimuksia. Akut tarvitsevat siis nykyaikaisia latureita ja nykyaikaista latausta. Nykypäivän 3A-laturi vastaa perinteistä muutaman vuoden vanhaa 10A-laturia. Aiempien laturien virrankulutus ylitti nykypäivän modernin teknologian vaatimukset. Latauksen tehostamisen lisäksi CTEK:n patentoitu kahdeksanvaiheinen lataus takaa, että lataus tehdään oikein ja modernien akkujen ennenaikaiset toimintahäiriöt estetään. Akut ovat kovemmalla kuin koskaan, sillä ajoneuvojen sähköntarve kasvaa jatkuvasti jopa silloin, kun ajoneuvo on pysäköitynä! Erilaiset ylläpitovapaat lyijyhappoteknologiat edellyttävät erilaisia latauskäytäntöjä. Ajoneuvon vaihtovirtamuuntaja ei välttämättä kykene itsenäisesti lataamaan akkua uudelleen tyydyttävästi. Akkujen lyhentyneeseen käyttöikään on kolme syytä: Sulfaatin kertyminen, mikä johtuu akkujen riittämättömästä latauksesta. Hapon kerrostuminen, mikä johtuu akkujen syväpurkautumisesta. Kuivuminen, jolloin haitallinen ylilataaminen "polttaa" akkunesteen. Säännöllinen huolto ja ylläpitolataus estävät akkujen ennenaikaiset toimintahäiriöt, varmistavat varauksen pysymisen ja pidentävät käyttöikää. Akun käyttöikä vaihtelee akun tyypin, iän ja kunnon mukaan. Hyvä huolto voi kolminkertaistaa akun käyttöiän. Akun purkautumiseen liittyvät kustannukset (esim. moottorin ohjausyksikön vaikutukset, akunvaihtokustannukset jne.) ovat kasvussa. Ausgabe 43/ Ausgabe 44/ B FI

3 CTEK-TUOTEOPAS MITEN CTEK EROAA MUISTA CTEK-latureissa käytettiin ensimmäisenä SMART-tekniikkaa, jossa hyödynnetään tietotekniikassa käytettävää automaattisesti kytkeytyvää elektroniikkaa. Tämän ansiosta laturit ovat perinteisiä lineaarisia muuntajia joustavampia ja täsmällisempiä. CTEK-latureissa on erilaiset lataussyklit eri akkutekniikoille ja -ongelmille, ja lisäksi ne ovat pieniä ja tehokkaita. CTEK:N AINUTLAATUINEN KAHDEKSANVAIHEINEN LATAUSPROSESSI 1. DESULPHATlON (SULFAATINPOISTO) Vaihe havaitsee sulfatoituneet akut. Poistaa sulfaatin kennoston lyijylevyistä virta- ja jännitepulssien avulla, mikä parantaa akun kapasiteettia. 2. SOFT START (PEHMEÄ KÄYNNISTYS) Testaa akun varauskyvyn. Vaihe estää jatkamasta viallisen akun lataamista. 3. BULK (PERUSLATAUS) Vaihe lataa akkua enimmäisvirralla, kunnes noin 80 % akun varauskyvystä on saavutettu. 4. ABSORPTION (ABSORPTIO) (käyttövalmis akku) Akkua ladataan alenevalla virralla, kunnes 100 % akun varauskyvystä on saavutettu. 5. ANALYSE (ANALYSOINTI) Vaihe testaa, kykeneekö akku säilyttämään varauksen. Jos akku ei säilytä varausta, se on ehkä vaihdettava. 6. RECOND (ELVYTYS) Lisää latausprosessiin elvytysvaihe valitsemalla RECOND-ohjelma. Tämän prosessin aikana jännite lisääntyy, mikä aiheuttaa hallittua kaasuuntumista akussa. Kaasuuntuminen sekoittaa akkuhappoa ja palauttaa akun tehoa. 7. FLOAT (YLLÄPITO) (akku on täyteen ladattu) Ylläpitää akun jännitteen enimmäistasolla lataamalla sitä vakiojännitteellä. 8. PULSE, MAINTENANCE CHARGING (PULSSI, YLLÄPITOLATAUS) Vaihe pitää akun tehoa %:n tasolla. Laturi tarkkailee akkujännitettä ja antaa tarvittaessa pulssin, jotta akku pysyy täyteen ladattuna. KESKEISET OMINAISUUDET JA HYÖDYT Turvallisempia käyttää: CTEK-laturit on helppo kytkeä, ne on varustettu kipinäsuojauksella ja vääränapaisuussuojauksella eikä akkua tarvitse kytkeä irti käytön ajaksi. Turvallisempia ajoneuvoille: CTEK-laturit säätelevät jännitettä ja suojaavat siten herkkiä elektronisia laitteita ja audiolaitteita. CTEK-latureihin sisältyy täysautomaattinen lataus, ylläpito ja akkuhuolto. Et tarvitse erityistä akkutietämystä tai lataustekniikkaa, jotta saisit CTEK-laturista täyden hyödyn. Patentoitu sulfaatinpoistotoiminto elvyttää tyhjät akut ja pidentää niiden käyttöikää. Kellunta-/pulssimenetelmän ansiosta voit kytkeä akun ja unohtaa sen kuukausiksi vahingoittamatta akkua. CTEK-laturit ovat lujia, iskun- ja säänkestäviä ja pölysuojattuja. Ne on hyväksytty ulkokäyttöön (IP44 IP65-luokitus mallista riippuen), ja ne kestävät lämpötiloja 20 C C. CTEK:n taattua laatua: Kaikilla latureilla on joko 2 tai 5 vuoden takuu mallista riippuen. Asiakaspalvelu ja -tuki verkossa tai puhelimitse. CTEK-laturit ovat puolueettomasti testattuja sekä arvostettujen merkkien käyttämiä ja suosittelemia. CTEK:n täysautomaattisilla akkulatureilla voidaan analysoida, korjata, ladata ja ylläpitää turvallisesti kaikentyyppisiä lyijyhappoakkuja. 3

4 6/12 VOLTIN LATAUKSEEN XC 0.8 6V XC 0.8 on paras vaihtoehto ajoneuvojen 6 V:n akuille, ja se soveltuu erinomaisesti klassikkoautojen, moottoripyörien ja muiden ajoneuvojen sellaisten akkujen ylläpitoon, joiden kapasiteetti on 1,2 100 Ah. Lisäksi se on täysautomaattinen: XC 0.8-laturi siirtyy automaattisesti ylläpitovaiheeseen, kun akku on ladattu täyteen. Laturin mukana tulee kaikki tarvittava eli puristusliittimet, kiinteät liittimet sekä säilytyspussi. Lataa akkuja, joiden kapasiteetti on 1,2 100 Ah. Täysautomaattiseen nelivaiheiseen lataukseen sisältyvät patentoidut sulfaatinpoisto- ja pulssiylläpito-ohjelmat. Pienikokoinen ja luja rakenne IP65-luokituksen mukaisesti roiske- ja pölysuojattu XS 0.8 Ihanteellinen ylläpitolaturi, joka takuuvarmasti käynnistää silloin tällöin käytettävät ajoneuvot. Laturi sopii erinomaisesti sellaisten 12-volttisten akkujen lataamiseen, joiden kapasiteetti on 1,2 32 Ah. Se soveltuu autojen, moottoripyörien ja muiden ajoneuvojen enintään 100 Ah:n ylläpitolataukseen. Laturin mukana tulee kaikki tarvittava eli puristusliittimet, kiinteät liittimet sekä säilytyspussi. Lataa akkuja, joiden kapasiteetti on enintään 32 Ah. Ylläpitää suuria akkuja, joiden kapasiteetti on enintään 100 Ah. Täysautomaattiseen kuusivaiheiseen lataukseen sisältyvät patentoidut sulfaatinpoisto- ja pulssiylläpito-ohjelmat. Pienikokoinen ja luja rakenne IP65-luokituksen mukaisesti roiske- ja pölysuojattu MXS 3.6 Monipuolinen ja kätevänmallinen laturi, jonka avulla on miellyttävää ja helppoa ladata ja ylläpitää kaikkien hyötyajoneuvojen akkuja. Täysautomaattinen nelivaiheinen latausprosessi: MXS 3.6 mittaa akun tilan ja aloittaa tarvittaessa latauksen automaattisesti. Lataa akkuja, joiden kapasiteetti on 7 75 Ah. Ylläpitää suuria akkuja, joiden kapasiteetti on enintään 120 Ah. Valittavissa oleva latausvoima pienten (esim. moottoripyörien) tai suurten (esim. autojen) akkujen lataamiseen Lisävarusteena kylmätila tehokkaampaan lataukseen talvilämpötiloissa IP65-luokituksen mukaisesti roiske- ja pölysuojattu 4

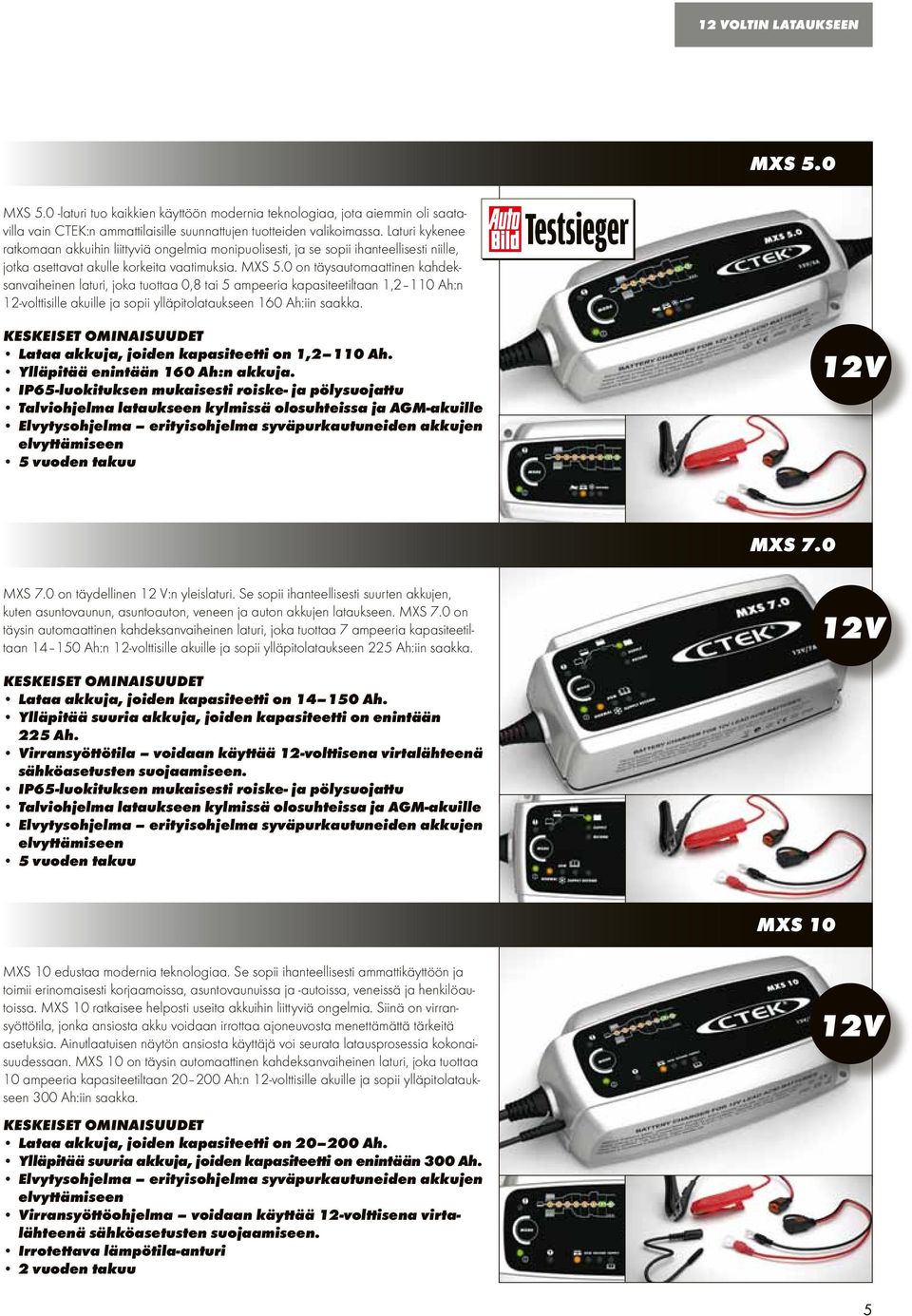

5 12 VOLTIN LATAUKSEEN MXS 5.0 MXS 5.0 -laturi tuo kaikkien käyttöön modernia teknologiaa, jota aiemmin oli saatavilla vain CTEK:n ammattilaisille suunnattujen tuotteiden valikoimassa. Laturi kykenee ratkomaan akkuihin liittyviä ongelmia monipuolisesti, ja se sopii ihanteellisesti niille, jotka asettavat akulle korkeita vaatimuksia. MXS 5.0 on täysautomaattinen kahdeksanvaiheinen laturi, joka tuottaa 0,8 tai 5 ampeeria kapasiteetiltaan 1,2 110 Ah:n 12-volttisille akuille ja sopii ylläpitolataukseen 160 Ah:iin saakka. Lataa akkuja, joiden kapasiteetti on 1,2 110 Ah. Ylläpitää enintään 160 Ah:n akkuja. IP65-luokituksen mukaisesti roiske- ja pölysuojattu Talviohjelma lataukseen kylmissä olosuhteissa ja AGM-akuille Elvytysohjelma erityisohjelma syväpurkautuneiden akkujen elvyttämiseen MXS 7.0 MXS 7.0 on täydellinen 12 V:n yleislaturi. Se sopii ihanteellisesti suurten akkujen, kuten asuntovaunun, asuntoauton, veneen ja auton akkujen lataukseen. MXS 7.0 on täysin automaattinen kahdeksanvaiheinen laturi, joka tuottaa 7 ampeeria kapasiteetiltaan Ah:n 12-volttisille akuille ja sopii ylläpitolataukseen 225 Ah:iin saakka. Lataa akkuja, joiden kapasiteetti on Ah. Ylläpitää suuria akkuja, joiden kapasiteetti on enintään 225 Ah. Virransyöttötila voidaan käyttää 12-volttisena virtalähteenä sähköasetusten suojaamiseen. IP65-luokituksen mukaisesti roiske- ja pölysuojattu Talviohjelma lataukseen kylmissä olosuhteissa ja AGM-akuille Elvytysohjelma erityisohjelma syväpurkautuneiden akkujen elvyttämiseen MXS 10 MXS 10 edustaa modernia teknologiaa. Se sopii ihanteellisesti ammattikäyttöön ja toimii erinomaisesti korjaamoissa, asuntovaunuissa ja -autoissa, veneissä ja henkilöautoissa. MXS 10 ratkaisee helposti useita akkuihin liittyviä ongelmia. Siinä on virransyöttötila, jonka ansiosta akku voidaan irrottaa ajoneuvosta menettämättä tärkeitä asetuksia. Ainutlaatuisen näytön ansiosta käyttäjä voi seurata latausprosessia kokonaisuudessaan. MXS 10 on täysin automaattinen kahdeksanvaiheinen laturi, joka tuottaa 10 ampeeria kapasiteetiltaan Ah:n 12-volttisille akuille ja sopii ylläpitolataukseen 300 Ah:iin saakka. Lataa akkuja, joiden kapasiteetti on Ah. Ylläpitää suuria akkuja, joiden kapasiteetti on enintään 300 Ah. Elvytysohjelma erityisohjelma syväpurkautuneiden akkujen elvyttämiseen Virransyöttöohjelma voidaan käyttää 12-volttisena virtalähteenä sähköasetusten suojaamiseen. Irrotettava lämpötila-anturi 2 vuoden takuu 5

6 12 VOLTIN LATAUKSEEN MXS 25 Tämä tehokas laturi soveltuu lataus- ja kunnostusominaisuuksiensa vuoksi ihanteellisesti sekä ammattikorjaamoihin että asuntovaunuihin, asuntoautoihin ja veneisiin. MXS 25 on täysautomaattinen kahdeksanvaiheinen ensikytkentäinen akkulaturi ja tehokas laite nopeaan lataukseen. Siinä on 25 ampeerin latausvoima turvallisia ja nopeita latausaikoja varten. Lämpötila-anturi säätää automaattisesti latausjännitteen ja takaa siten turvallisen ja tehokkaan latauksen kaikissa ilmasto-olosuhteissa. MXS 25:n ominaisuuksiin kuuluu SUPPLY-syöttötila elektronisten laitteiden asetusten suojaamiseksi ja säilyttämiseksi, mikä on tärkeää etenkin korjaamokäyttäjille. Lataa ja ylläpitää akkuja, joiden kapasiteetti on Ah. Virransyöttöohjelma voidaan käyttää 12-volttisena virtalähteenä sähköasetusten suojaamiseen tai akun tueksi diagnostiikan aikana 25 ampeeriin saakka. Käsittää sisäisen lämpötila-anturin. IP44-luokiteltu ja ulkokäyttöön sopiva Recond-elvytysohjelma 2 vuoden takuu MXS EXTENDED MXS Extended lisää MXS 25 -laturiin ylimääräistä liikkuvuutta korjaamoissa pidempien kaapeliensa sekä säilytys- ja asennusmahdollisuuksiensa ansiosta. 6 metrin korkealaatuinen kuparikaapeli Naarmuuntumaton kiinnitin sekä säilytyskoukku kaapeleille Seinäteline 6

7 24 VOLTIN LATAUKSEEN MXTS 70 MXTS 70 on erittäin tehokas, modernia teknologiaa edustava laturi korjaamokäyttöön. Se sopii sekä 12- että 24-volttisten akkujen lataamiseen ja on lataustekniikaltaan erittäin kehittynyt ja helppokäyttöinen. Useiden näyttöjensä avulla MXTS 70 näyttää lataustilan, latausjännitteen, virran, latausajan (h) ja energian ilmaisimen (Ah) akun kunnon valvontaa varten. MXTS 70 on täysautomaattinen kahdeksanvaiheinen laturi, jolla voidaan ladata joko 50 A / 12 V- tai 25 A / 24 V -akkuja, joiden kapasiteetti on Ah (12 V) ja Ah (24 V). Laturi on IP20-luokiteltu ja koteloitu alumiinikoteloon, joka kestää ankaria olosuhteita ja on suunniteltu suojaamaan ajoneuvon elektroniikkaa. Valittavat tilat ihanteelliseen akkukoon mukautukseen Valittava latausalgoritmi parasta mahdollista joustavuutta varten Valittava virransyöttötila 13,6 V:n (enint. 70 A) tai 27,2 V:n (enint. 35 A) vakiojännitelähdöille Lämpötila-anturi takaa optimaalisen latauksen joka kerralla. Silmukkaliittimellä kiinnitettävät irrotettavat kaapelit Säilytyskotelo IP20 2 vuoden takuu 12/24V MXT 4.0 Kustannustehokas ja luotettava laturi pyörätuoleja, liikkuvuutta edistäviä laitteita ja 24-volttisia varajärjestelmiä varten, kun akkujen ylläpitäminen enimmäisteholla on ensiarvoisen tärkeää. MXT 4.0 on suunniteltu kaikenlaisten 24-volttisten lyijyhappoakkujärjestelmien lataukseen ja ylläpitoon. Lataa 4 ampeerin teholla akkuja, joiden kapasiteetti on Ah, ja ylläpitää suuria akkuja, joiden kapasiteetti on enintään 250 Ah. Täysautomaattiseen kahdeksanvaiheiseen lataukseen sisältyvät patentoidut sulfaatinpoisto- ja pulssiylläpito-ohjelmat. Pienikokoinen ja luja rakenne IP65-luokituksen mukaisesti roiske- ja pölysuojattu Elvytysohjelma erityisohjelma syväpurkautuneiden akkujen elvyttämiseen Talviohjelma lataukseen kylmissä olosuhteissa ja AGM-akuille 2 vuoden takuu 24V MXT 14 Tämä tehokas laturi on ihanteellinen kovaan käyttöön ja korjaamoihin 24 voltin järjestelmää käyttäviä ammattiajoneuvoja ja linja-autoja varten. Se on täysautomaattinen kahdeksanvaiheinen ensikytkentäinen akkulaturi nopeaan lataukseen. Lämpötilaanturi säätää automaattisesti latausjännitteen ja takaa siten turvallisen ja tehokkaan latauksen kaikissa ilmasto-olosuhteissa. Siinä on 14 ampeerin latausvoima turvallisia ja nopeita latausaikoja varten. Akut voidaan ladata ja kunnostaa nopeasti ja helposti niitä irrottamatta. Tämä on tärkeää etenkin ajoneuvokantojen omistajille, jotka haluavat välttää ajoneuvojen käyttökatkot. Lataa akkuja, joiden kapasiteetti on Ah. Ylläpitää suuria akkuja, joiden kapasiteetti on enintään 500 Ah. Virransyöttöohjelma voidaan käyttää 12-volttisena virtalähteenä sähköasetusten suojaamiseen. IP44 Elvytysohjelma erityisohjelma syväpurkautuneiden akkujen elvyttämiseen 2 vuoden takuu 24V 7

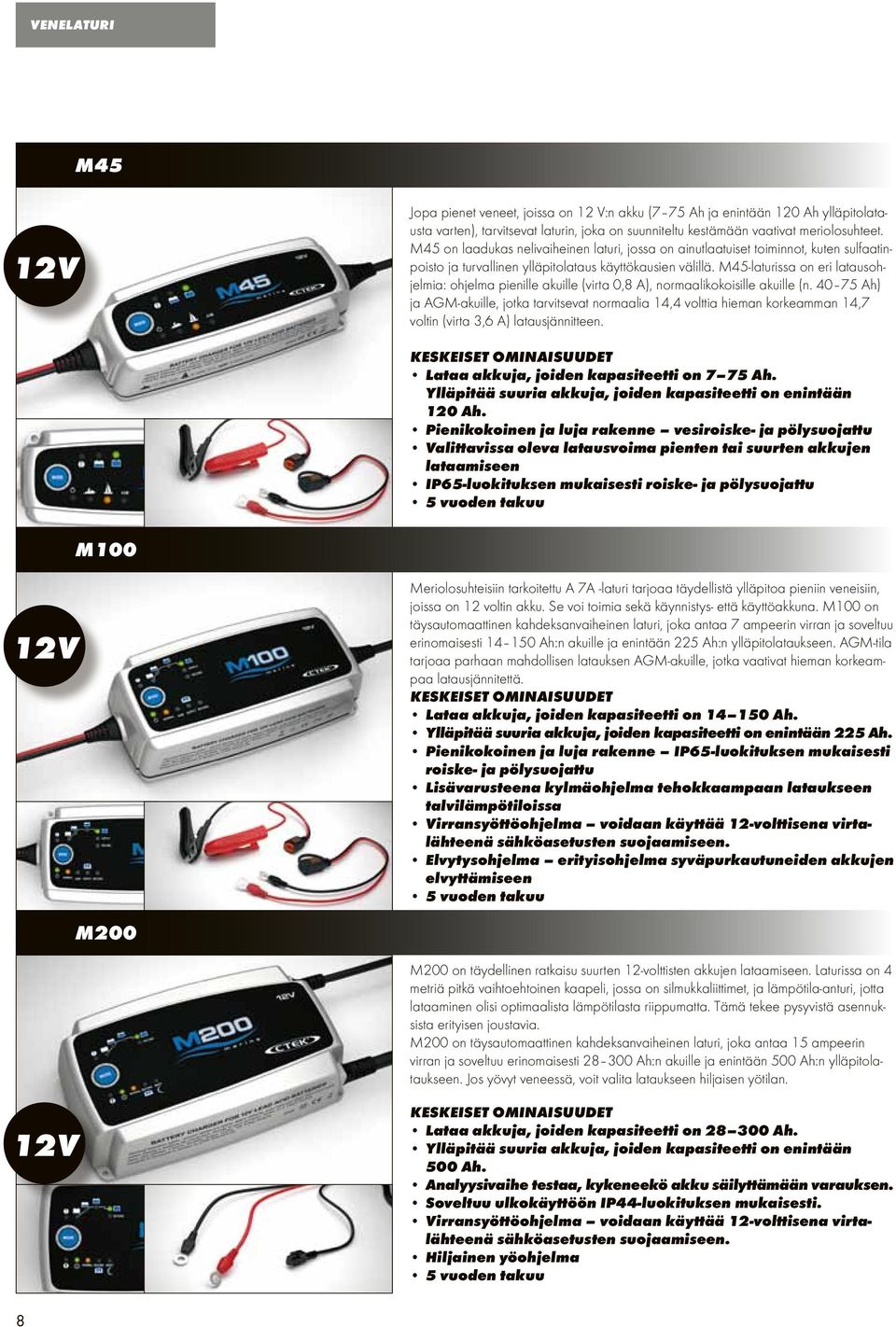

8 VENELATURI M45 Jopa pienet veneet, joissa on 12 V:n akku (7 75 Ah ja enintään 120 Ah ylläpitolatausta varten), tarvitsevat laturin, joka on suunniteltu kestämään vaativat meriolosuhteet. M45 on laadukas nelivaiheinen laturi, jossa on ainutlaatuiset toiminnot, kuten sulfaatinpoisto ja turvallinen ylläpitolataus käyttökausien välillä. M45-laturissa on eri latausohjelmia: ohjelma pienille akuille (virta 0,8 A), normaalikokoisille akuille (n Ah) ja AGM-akuille, jotka tarvitsevat normaalia 14,4 volttia hieman korkeamman 14,7 voltin (virta 3,6 A) latausjännitteen. Lataa akkuja, joiden kapasiteetti on 7 75 Ah. Ylläpitää suuria akkuja, joiden kapasiteetti on enintään 120 Ah. Pienikokoinen ja luja rakenne vesiroiske- ja pölysuojattu Valittavissa oleva latausvoima pienten tai suurten akkujen lataamiseen IP65-luokituksen mukaisesti roiske- ja pölysuojattu M100 Meriolosuhteisiin tarkoitettu A 7A -laturi tarjoaa täydellistä ylläpitoa pieniin veneisiin, joissa on 12 voltin akku. Se voi toimia sekä käynnistys- että käyttöakkuna. M100 on täysautomaattinen kahdeksanvaiheinen laturi, joka antaa 7 ampeerin virran ja soveltuu erinomaisesti Ah:n akuille ja enintään 225 Ah:n ylläpitolataukseen. AGM-tila tarjoaa parhaan mahdollisen latauksen AGM-akuille, jotka vaativat hieman korkeampaa latausjännitettä. Lataa akkuja, joiden kapasiteetti on Ah. Ylläpitää suuria akkuja, joiden kapasiteetti on enintään 225 Ah. Pienikokoinen ja luja rakenne IP65-luokituksen mukaisesti roiske- ja pölysuojattu Lisävarusteena kylmäohjelma tehokkaampaan lataukseen talvilämpötiloissa Virransyöttöohjelma voidaan käyttää 12-volttisena virtalähteenä sähköasetusten suojaamiseen. Elvytysohjelma erityisohjelma syväpurkautuneiden akkujen elvyttämiseen M200 M200 on täydellinen ratkaisu suurten 12-volttisten akkujen lataamiseen. Laturissa on 4 metriä pitkä vaihtoehtoinen kaapeli, jossa on silmukkaliittimet, ja lämpötila-anturi, jotta lataaminen olisi optimaalista lämpötilasta riippumatta. Tämä tekee pysyvistä asennuksista erityisen joustavia. M200 on täysautomaattinen kahdeksanvaiheinen laturi, joka antaa 15 ampeerin virran ja soveltuu erinomaisesti Ah:n akuille ja enintään 500 Ah:n ylläpitolataukseen. Jos yövyt veneessä, voit valita lataukseen hiljaisen yötilan. Lataa akkuja, joiden kapasiteetti on Ah. Ylläpitää suuria akkuja, joiden kapasiteetti on enintään 500 Ah. Analyysivaihe testaa, kykeneekö akku säilyttämään varauksen. Soveltuu ulkokäyttöön IP44-luokituksen mukaisesti. Virransyöttöohjelma voidaan käyttää 12-volttisena virtalähteenä sähköasetusten suojaamiseen. Hiljainen yöohjelma 8

9 VENELATURI M300 M300-laturia suositellaan veneisiin, joissa on suuret käyttöakut. Tehokas 12 voltin, 25 ampeerin M300 on erinomainen analyysiin, lataukseen ja ylläpitoon kaikentyyppisiä veneakkuja varten, joiden kapasiteetti on enintään 500 Ah. Lataa akkuja, joiden kapasiteetti on Ah. Ylläpitää suuria akkuja, joiden kapasiteetti on enintään 120 Ah. 10 päivän vakiotason ylläpito latauksen enimmäistasoa varten IP44-luokiteltu soveltuu ulkokäyttöön Virransyöttöohjelma voidaan käyttää 12-volttisena virtalähteenä sähköasetusten suojaamiseen. Yötila hiljaista latausta varten nukkumisen ajaksi 9

10 UUDET TUOTTEET CTEK tarjoaa uuden sarjan veneisiin suunniteltuja innovatiivisia DC/DC-akkulataus- ja virransäätelylaitteita tuomalla markkinoille D250S Dual- ja SmartPass -laturit. CTEK:n DC/DC-latureiden virtalähteenä on vaihtovirtageneraattori, ja niillä voidaan ladata kotikäyttöön tarkoitettuja akkuja, kuten asuntoautojen, veneiden ja kuorma-autojen akkuja. Lisäksi ne pidentävät akkujen käyttöikää, jolloin säästyy sekä aikaa että rahaa. 24 voltin järjestelmiä varten on tarjolla D250TS-laturi. UUTTA! LISÄÄ UUTUUKSIA... MXS 5.0 POLAR Laturi äärimmäisen kylmiin oloihin MXS 5.0 CHECK Yhdistetty akkulaturi ja akun/vaihtovirtalaturin tarkistuslaite MXS 5.0 POLAR Polar-malli perustuu samaan huipputekniikkaan kuin MXS 5.0 -laturikin, mutta se on suunniteltu käytettäväksi erittäin alhaisissa lämpötiloissa. Pakkasenkestävät ja pehmeät kaapelit lämpötiloille 30 C C Useita yhdistelmätiloja, joissa on valittavissa olevia vaihtoehtoja kaikkia ohjelmia varten. Laturi on vedenkestävä, joten sitä voi käyttää myös vesi- tai lumisateella. MXS 5.0 CHECK MXS 5.0 CHECK -laitteessa yhdistyvät akun ja vaihtovirtalaturin tarkistuslaite sekä ainutlaatuisilla ominaisuuksilla varustettu uuden sukupolven akkulaturi. Akun diagnosointi Erityinen kunnostustoiminto Ainutlaatuinen ylläpitolataus Optimaalinen lataus kylminä talvipäivinä sekä vaativien AGM-akkujen lataus 10

11 DC/DC D250S DUAL D250S Dual -laturissa on kaikki tasavirtalähteet, kuten vaihtovirtageneraattori ja aurinkoenergia, joiden avulla akku latautuu juuri tarvittavan määrän ja mahdollisimman nopeasti. D250S Dual on 20 ampeerin monivaihelaturi, joka säätää latausjännitteen ja -virran automaattisesti akun lataustilan ja lämpötilan mukaan. Tällä varmistetaan se, että akku on turvallisesti optimoitu käytettäväksi. 90 prosentin hyötysuhde Soveltuu rinnakkaisiin teholähteisiin. Käytä vaihtovirtageneraattorin, aurinkoenergian tai molempien kanssa. Automaattinen käynnistys-/käyttöakun erottelu Tulojännite 12,9 22 V DC; latausjännite 14,4 V Enimmäislatausvirta 20 A; lataa akkuja, joiden kapasiteetti on Ah. IP65-luokituksen mukaisesti roiske- ja pölysuojattu Lämpötila-anturi 2 vuoden takuu SMARTPASS SmartPass-laturi on todellinen energian säätelijä energian tuottoon, käyttöön ja tallennukseen kaikissa 12-volttisissa DC-järjestelmissä, sillä sitä voidaan käyttää samanaikaisesti D250S Dual -laturin kanssa. SmartPass-laturin avulla voidaan auringon, tuulen, AC-latureiden ja vaihtovirtageneraattoreiden avulla tuotettu energia synkronoida siten, että lähtöteho on mahdollisimman suuri ja latausaika mahdollisimman lyhyt. Energia voidaan sitten jakaa eri akkupankkeihin ja/tai -laitteisiin, kuten valaisimiin ja navigointijärjestelmiin, jotka tarvitsevat lisäenergiaa. Samalla taataan akun pysyminen täyteen ladattuna. Käytetään enintään 80 ampeerin tulon ja Ah:n akkukapasiteetin kanssa. Akun tarkkailutekniikka suojaa akkua ja käyttäjää. Lämpötila-anturi IP65-luokituksen mukaisesti roiske- ja pölysuojattu 2 vuoden takuu D250TS Täysautomaattinen laturi, jossa on kaikkiin 24-volttisiin lyijyhappoakkutyyppeihin soveltuva sisäinen jänniteherkkä rele. Relettä ei tarvitse vaihtaa, vaikka asennettu akkutyyppi vaihtuisi. D250TS on monivaihelaturi, joka säätää latausjännitteen ja -virran automaattisesti akun lataustilan ja lämpötilan mukaan. Tällä varmistetaan se, että akku on turvallisesti optimoitu käytettäväksi. 95 prosentin hyötysuhde Automaattinen akkuerotin Tulojännite V DC; latausjännite 28,8 V Enimmäislatausvirta 10 A; lataa akkuja, joiden kapasiteetti on Ah. 10 päivän vakiotason ylläpito latauksen enimmäistasoa varten IP65-luokituksen mukaisesti roiske- ja pölysuojattu 2 vuoden takuu 24V 11

12 LISÄVARUSTEET COMFORT CONNECT Eyelet (silmukkaliitin) COMFORT CONNECT EYELET on kätevä lisävaruste sellaisten akkujen lataamiseen, joihin on vaikea päästä käsiksi, ja kun puristusliittimien käyttö on hankalaa tai mahdotonta. Ne ovat helppoja asentaa, ja ne ovat roiske- ja pölysuojattuja. Silmukkaliittimen kiinnitin voidaan asentaa suoraan ajoneuvon akkuun liittimen avulla, joka sijoitetaan latausta varten sopivaan kohtaan. Mikäli latausta tarvitaan, laitteen suojus poistetaan ja CTEK-laturi kytketään kiinni. Siten akun toimintakunto palautetaan täyteen ladattuun tilaan. 400 mm:n kaapeli Yhteensopivat laitteet: XC 0.8, XS 0.8, MXS 3.6, MXS 5.0, MXS 7.0, MXS 10, M45, M100 Comfort Connect M6 6,4 mm Comfort Connect M8 8,4 mm Comfort Connect M10 10,4 mm COMFORT CONNECT Cig Plug (tupakansytytinliitin) COMFORT CONNECTOR CIG PLUG on helposti asennettava sovitin, joka mahdollistaa latauksen 12-volttisen tupakansytyttimen tai lisävarusteen liittimen avulla CTEKyhteensopivasta laturista. HUOM. Jotta lataus olisi mahdollista, liittimen on oltava päällä, kun sytytysvirta on katkaistu. 400 mm:n kaapeli Yhteensopivat laitteet: XC 0.8, XS 0.8, MXS 3.6, MXS 10, MXS 5.0, MXS 7.0, M45, M100 Comfort Connect Cig Plug -tupakansytytinliitin COMFORT CONNECT Cig Socket (tupakansytytinvastake) 12 COMFORT CONNECT CIG SOCKET -tupakansytytinvastake on käytännöllinen lisävaruste, jonka avulla CTEK:n Comfort Connect -akkuliittimen käyttöä voidaan lisätä. Käyttäjä voi liittää tupakansytytinvastakkeen suoraan akkuun ja ladata esim. GPSlaitteita, matkapuhelimia, ohjaustangonlämmittimiä ja lämmitettäviä vaatteita. Sovitin kytketään olemassa olevaan CTEK Comfort Connect -liittimeen tai Comfort Indicator -ilmaisimeen, jolloin virtaa voidaan johtaa tupakansytytinvastakkeen avulla suoraan akusta lisävarusteeseen. Laite on korkealuokkaisesti viimeistelty, ja siinä on metrin pituinen, täysin lialta ja vedeltä suojattu kaapeli. Sen kanssa voidaan käyttää mitä tahansa 12-volttista lisävarustetta, jossa on 21 mm:n tupakansytytinliitin, enintään 5 ampeerin lähtötehoon saakka mm:n kaapeli 5 ampeerin (latta)sulake Yhteensopivat CTEK:n liittimet: Comfort Connector, Comfort Indicator (Clamp/Eyelet/Panel) 5 ampeerin enimmäisvirta tupakansytytinliittimen halkaisija 21 mm

13 LISÄVARUSTEET COMFORT INDICATOR (VARAUSTILAN ILMAISIN) COMFORT INDICATOR -ilmaisin käyttää yksinkertaista liikennevalojärjestelmää akun tilan osoittamiseen. Vilkkuva vihreä valo osoittaa, että akkua ei tarvitse ladata. Oranssi valo tarkoittaa, että akku tulisi ladata haitallisen hapon kerrostumisen välttämiseksi. Punainen varoitusvalo palaa, kun akku on purkautunut niin, että syntyy sulfatoitumista (joka vaurioittaa akkua vakavasti) ja että ajoneuvo ei välttämättä enää käynnisty. Ilmaisin on helppokäyttöinen, ja se tarjoaa useita vaihtoehtoja pysyvään liitäntään lähellä akkua (silmukka), kauempana (paneeli) tai tilapäisesti (puristusliitin). Ihanteellinen korjaamoja ja esittelytiloja varten. Mikäli latausta tarvitaan, laitteen suojus poistetaan ja siihen kytketään yhteensopiva CTEK-laturi, joka palauttaa akun täyden varauksen. 15 ampeerin (latta)sulake Yhteensopivat laitteet: XS 0.8, MXS 3.6, MXS 7.0, MXS 10, M45, M100 Vuotovirta ~1 Ah / kuukausi 10 ampeerin enimmäisvirta 20 C C:n käyttölämpötila-alue Eyelet M6 550 mm -kaapeli Eyelet M8 550 mm -kaapeli Panel mm -kaapeli Panel mm -kaapeli Clamp mm -kaapeli WALL HANGER (SEINÄKIINNITIN) WALL HANGER -kiinnitin on suunniteltu erityisesti siten, että suuret CTEK-laturit voidaan kiinnittää seinälle tai pylvääseen tai ne voidaan ripustaa ajoneuvon oveen. WALL HANGER -kiinnitin koostuu levystä, joka voidaan kiinnittää suoraan laturin taakse (mukana tulevilla ruuveilla), ja koukusta kaapeleiden turvallista säilytystä varten. Teline voidaan kiinnittää seinälle tai pylvääseen, ja laturi voidaan ripustaa siihen säilytystä tai työskentelyä varten. Kiinnittimessä on kumituki, jotta se ei naarmuta ajoneuvon maalipintaa. Ylimääräisiä seinätelineitä on saatavana erikseen. WALL Hanger 300 käytettäväksi laitteiden MXS 25, MXT 14, M200 ja M300 kanssa WALL HANGER 100 käytettäväksi laitteiden MXS 7.0, MXS 10 ja M 100 kanssa WALL BRACKET (lisäteline) käytettäväksi kiinnittimien Wall Hanger 100 tai 300 kanssa 13

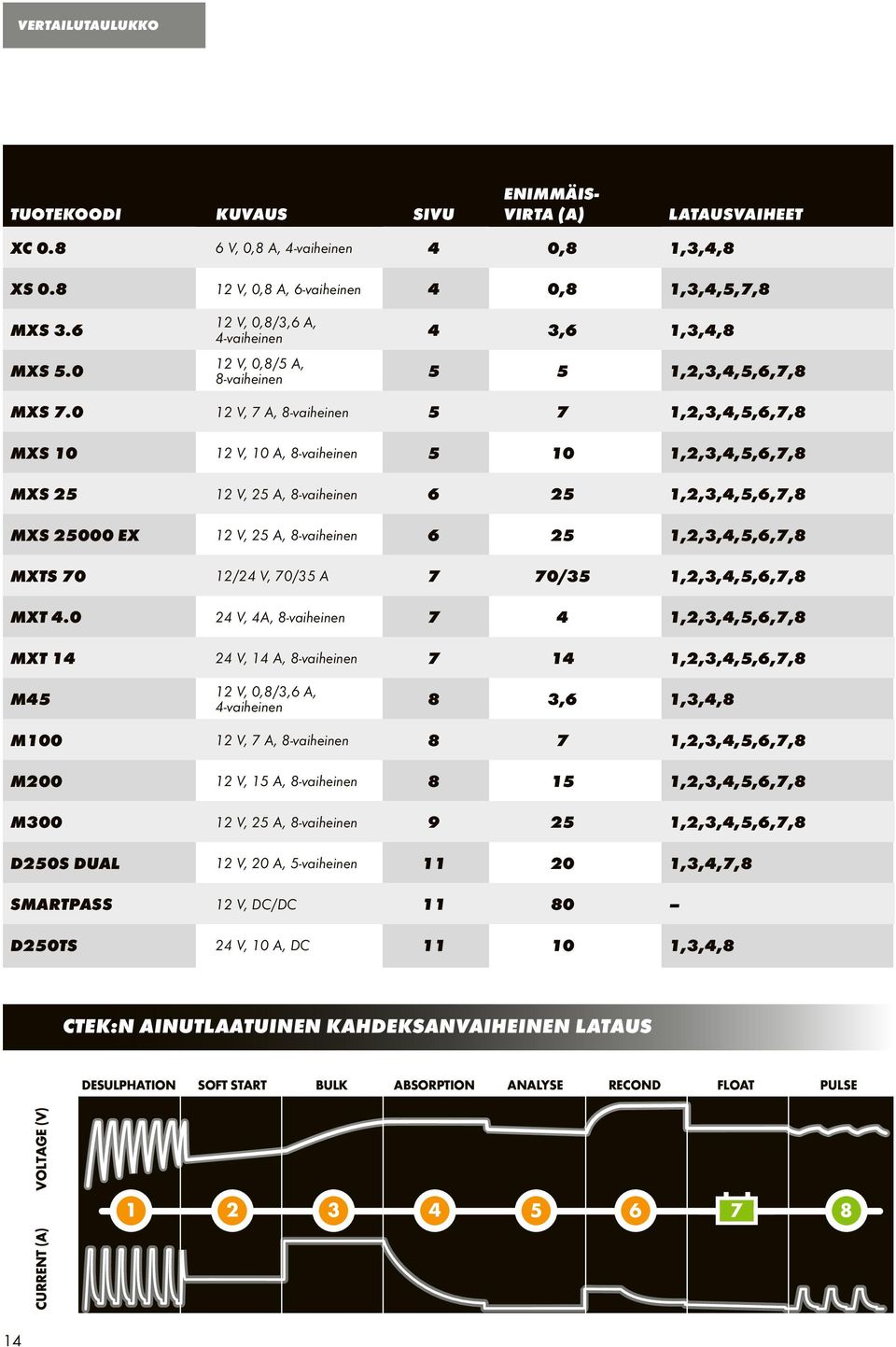

14 VERTAILUTAULUKKO TUOTEKOODI KUVAUS SIVU ENIMMÄIS- VIRTA (A) LATAUSVAIHEET XC V, 0,8 A, 4-vaiheinen 4 0,8 1,3,4,8 XS V, 0,8 A, 6-vaiheinen 4 0,8 1,3,4,5,7,8 MXS 3.6 MXS V, 0,8/3,6 A, 4-vaiheinen 12 V, 0,8/5 A, 8-vaiheinen 4 3,6 1,3,4, ,2,3,4,5,6,7,8 MXS V, 7 A, 8-vaiheinen 5 7 1,2,3,4,5,6,7,8 MXS V, 10 A, 8-vaiheinen ,2,3,4,5,6,7,8 MXS V, 25 A, 8-vaiheinen ,2,3,4,5,6,7,8 MXS EX 12 V, 25 A, 8-vaiheinen ,2,3,4,5,6,7,8 MXTS 70 12/24 V, 70/35 A 7 70/35 1,2,3,4,5,6,7,8 MXT V, 4A, 8-vaiheinen 7 4 1,2,3,4,5,6,7,8 MXT V, 14 A, 8-vaiheinen ,2,3,4,5,6,7,8 M45 12 V, 0,8/3,6 A, 4-vaiheinen 8 3,6 1,3,4,8 M V, 7 A, 8-vaiheinen 8 7 1,2,3,4,5,6,7,8 M V, 15 A, 8-vaiheinen ,2,3,4,5,6,7,8 M V, 25 A, 8-vaiheinen ,2,3,4,5,6,7,8 D250S DUAL 12 V, 20 A, 5-vaiheinen ,3,4,7,8 SMARTPASS 12 V, DC/DC D250TS 24 V, 10 A, DC ,3,4,8 CTEK:N AINUTLAATUINEN KAHDEKSANVAIHEINEN LATAUS DESULPHATION SOFT START BULK ABSORPTION ANALYSE RECOND FLOAT PULSE VOLTAGE (V) CURRENT (A) V 4A until 12.6V Increasing voltage to 14.4V 4A 14.4V Declining current Checks if voltage drops to 13.6V 4A 12.9V 14.4V 4 2A

15 VERTAILUTAULUKKO AKUN KAPASITEETTI SUOJAUS TAKUU VUOTTA AKUN MIN./MAKS. KAPASITEETTI (Ah) 2Ah 8Ah 20Ah 60Ah 100Ah 225Ah 500Ah IP65 5 1,2 100 IP65 5 1,2 100 IP IP65 5 1,2 160 IP IP IP IP IP / Riippuu käytetystä jännitteestä ja virrasta IP IP IP IP IP IP IP IP Riippuu käytetystä laturista ja sen tehosta IP Värien selitteet Ihanteellinen Käytettävissä oleva ylläpito Ei suositella 15
