1 Enervent Neo Huolto-, korjaus- ja kierrätysohje

2 Copyright Enervent Luvaton kopiointi ja levitys on kielletty. 2

3 SISÄLLYSLUETTELO Versiohistoria...2 LUE ENSIN...4 TYYPPIKILPI...4 TURVALLISUUS...6 Yleistä...6 Sähköturvallisuus LAITTEEN HUOLTOTYÖT Alemman huoltoluukun avaaminen Lämmönvaihtimen varahihnan vaihto Lämmönvaihtimen moottorin vaihto Alaosan purku...9 Lämmönvaihtimen varahihnan vaihto Lämmönvaihtimen moottorin vaihto Yläosan purku...13 Puhaltimien ja jälkilämmitysvastuksen huoltotila Puhaltimien puhdistus LAITTEEN KÄYTTÖÖNOTTO HUOLLON JÄLKEEN Laitteen kokoaminen LIITTEET...22 Vianmääritys...22 Kierrätysohje...23 Mittapiirrokset...24 Vasenkätinen...24 Oikeakätinen...25 Sähkökytkentäkaaviot Ulkoiset liitännät Sisäiset liitännät Sähköpatteri Varaosaluettelo...31 Huolto-, korjaus- ja kierrätysohje 3

4 LUE ENSIN Tämä ohjekirja on tarkoitettu kaikille Enerventilmanvaihtolaitteiden huoltamisen ja korjaamisen parissa työskenteleville. Tässä ohjekirjassa kuvatun laitteiston saavat huoltaa ja korjata ainoastaan ammattitaitoiset henkilöt tämän ohjekirjan sisältämien ohjeiden sekä paikallisten lakien ja määräysten mukaan. Jos tässä ohjekirjassa annettuja ohjeita ei noudateta, laitteiston takuu mitätöityy ja ihmisille tai omaisuudelle saattaa aiheutua vahinkoja. Tässä ohjekirjassa kuvattua laitteistoa eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on alentunut fyysinen, aistinvarainen tai henkinen toimintakyky tai joilla on puutteellinen kokemus tai tietämys, ellei heidän turvallisuudestaan vastaava henkilö ole valvomassa ja neuvomassa laitteiston käytössä. 4

5 TYYPPIKILPI TYYPPI/TYPE: ilmanvaihtolaite ventilation unit W/ V/ HZ / A: SRJ. NRO/SERIAL NO: IP 20 Jos tarvitse teknistä tukea, tarkista laitteen tyyppi ja sarjanumero laitteen tyyppikilvestä. Tekninen tuki: Tarvikkeiden ja varaosien verkkokauppa: webshop.enervent.com Huolto-ohjeet ja -pyynnöt: Huolto-, korjaus- ja kierrätysohje 5

6 TURVALLISUUS Yleistä Sähköturvallisuus VAARA Tarkista aina ennen huoltoluukun avaamista, että laitteen syöttöjännite on katkaistu. VAARA Ainoastaan valtuutettu sähköasentaja saa avata sähkökotelon. VAROITUS Toimintahäiriön sattuessa selvitä aina häiriön syy, ennen kuin käynnistät laitteen uudelleen. VAARA Noudata sähköasennuksista annettuja paikallisia määräyksiä. VAROITUS Kun olet katkaissut laitteen virran, odota kaksi (2) minuuttia, ennen kuin aloitat huollon. Vaikka virta on katkaistu, puhaltimet jatkavat pyörimistä ja jälkilämmityspatteri pysyy kuumana jonkin aikaa. HUOMIO Tarkista, että laite on kokonaan erotettu sähköverkosta, ennen kuin suoritat jännitetestejä, eristysvastusmittauksia tai muita sähkötöitä tai -mittauksia. Sellaiset työt voivat vaurioittaa herkkiä sähkölaitteita. HUOMIO Ilmanvaihtolaitteissa käytetyt valvontalaitteet voivat aiheuttaa vuotovirtaa. Se voi vaikuttaa vikavirtasuojaukseen. HUOMIO Kaikki ohjausjärjestelmällä varustetut ilmanvaihtolaitteet on varustettava ylijännitesuojalla. 6

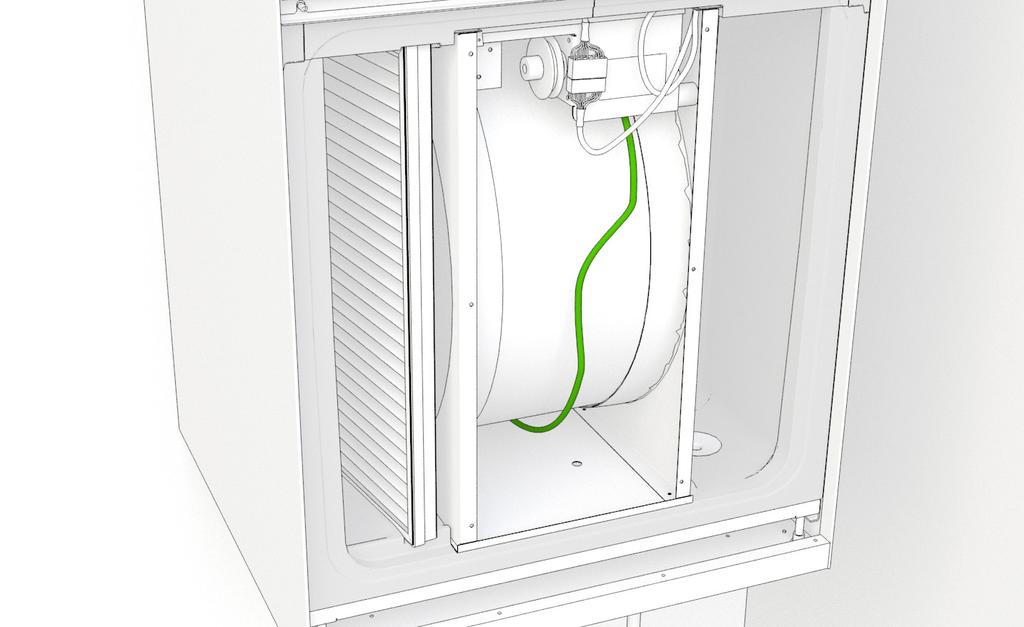

7 LAITTEEN HUOLTOTYÖT Alemman huoltoluukun avaaminen 1 VAARA Tarkista aina ennen huoltoluukun avaamista, että laitteen syöttöjännite on katkaistu. Lämmönvaihtimen varahihnan vaihto Huolto-, korjaus- ja kierrätysohje 7

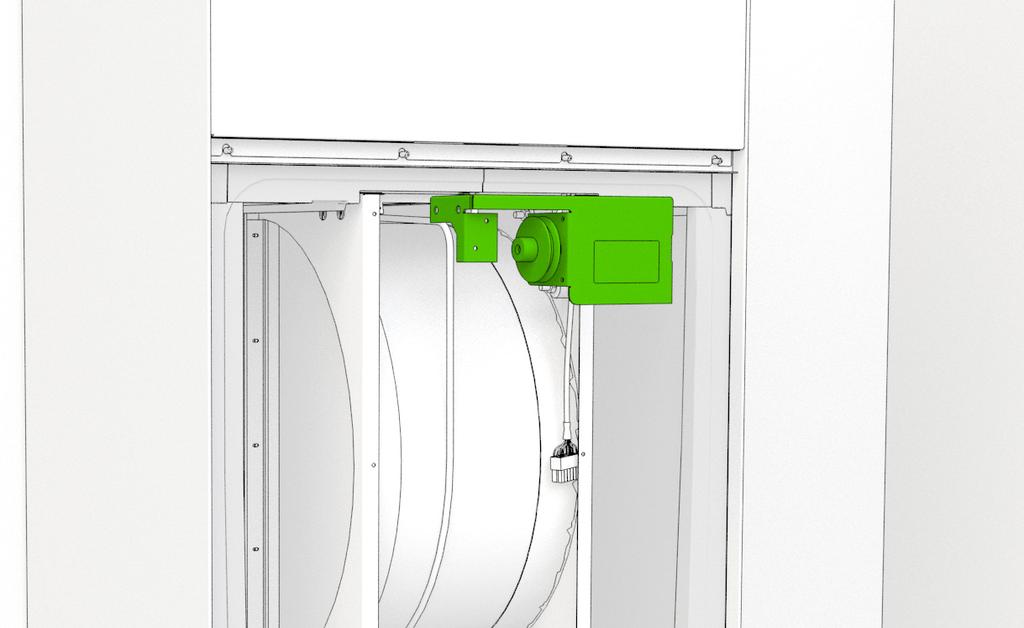

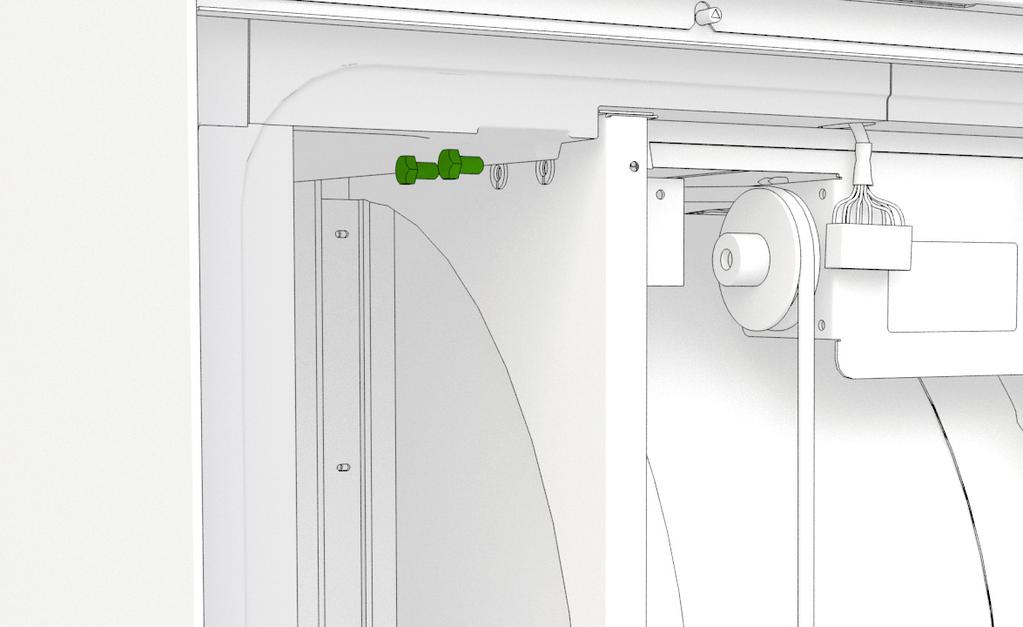

8 Lämmönvaihtimen moottorin vaihto

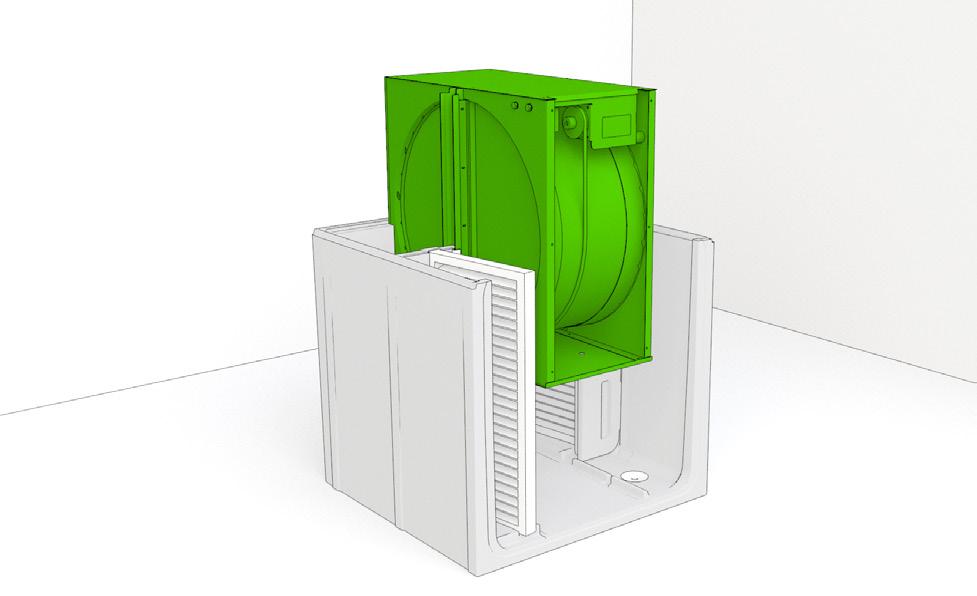

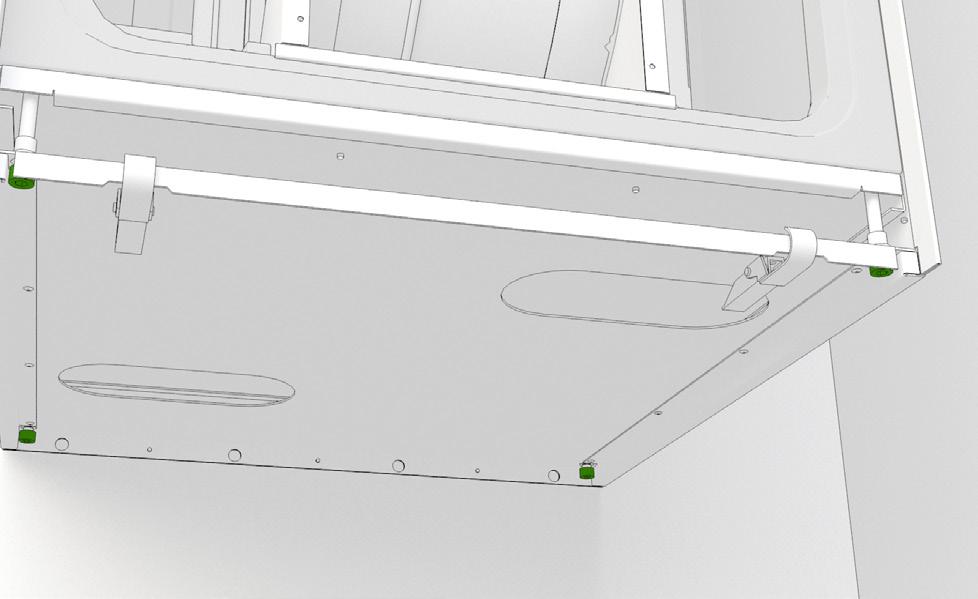

9 VAARA Alaosan purku Ennen alaosan purkua, avaa alempi huoltoluukku, kts. sivu 7 kuva 1. Tarkista aina ennen huoltoluukun avaamista, että laitteen syöttöjännite on katkaistu a 5b 6a 6b Huolto-, korjaus- ja kierrätysohje 9

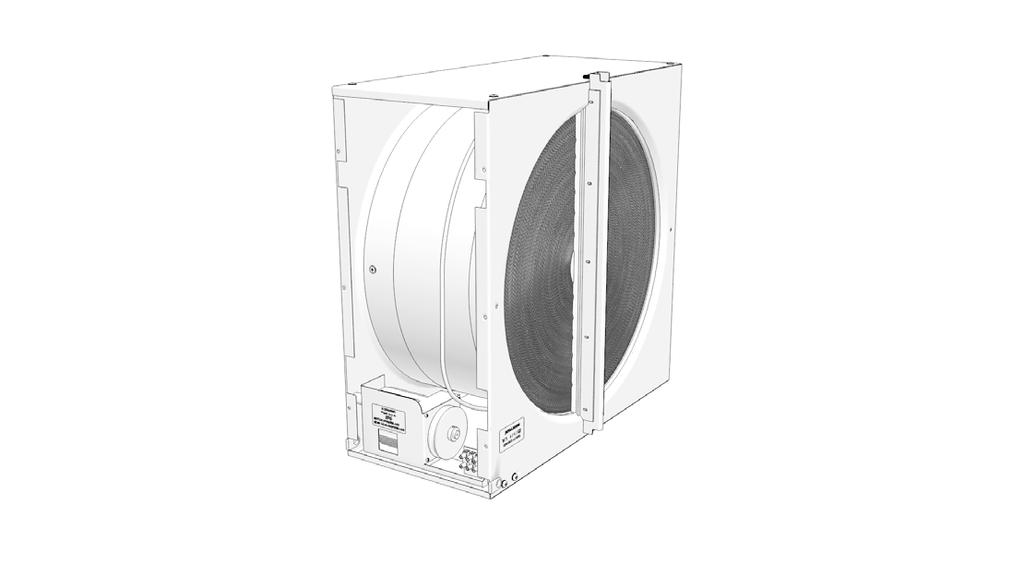

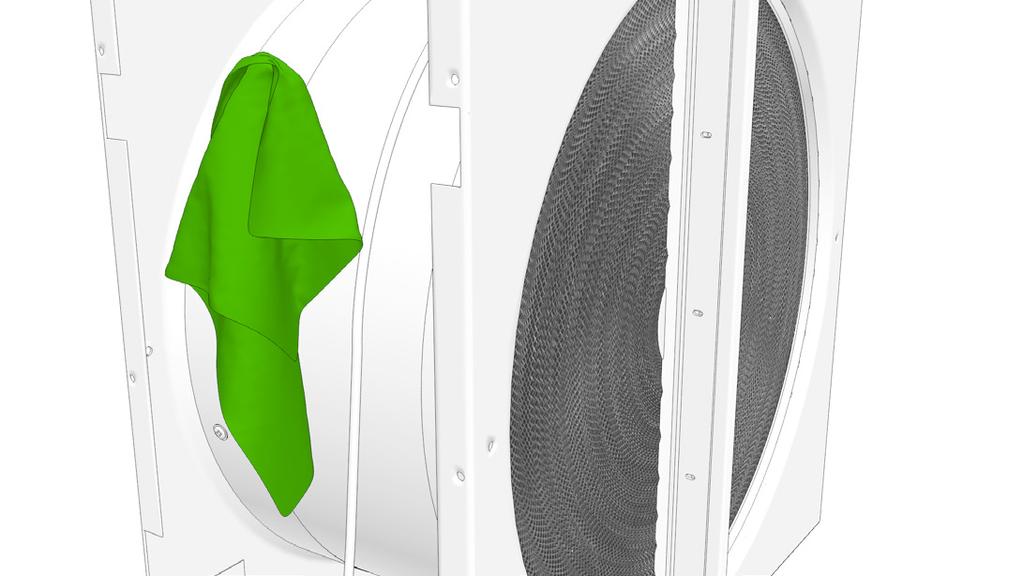

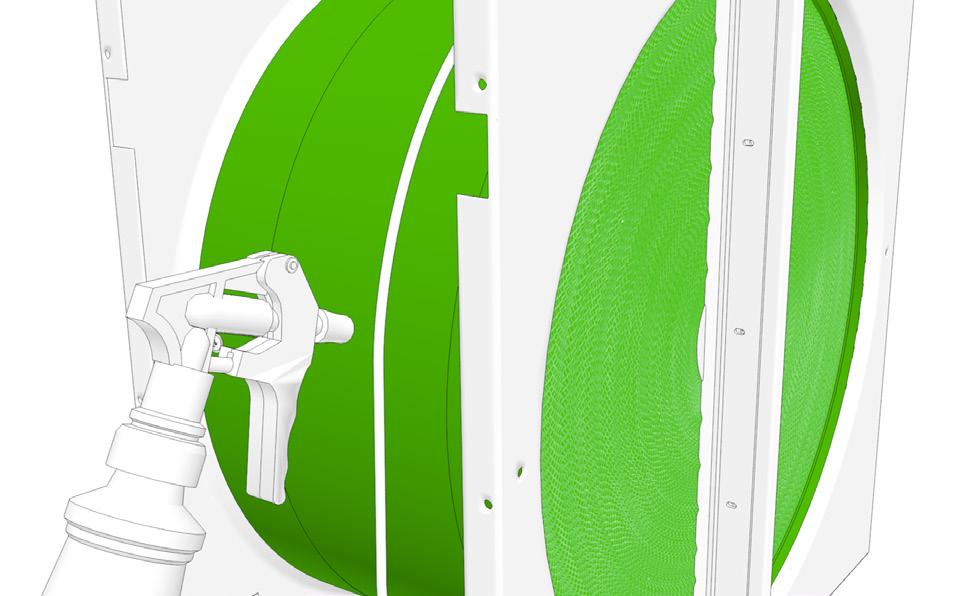

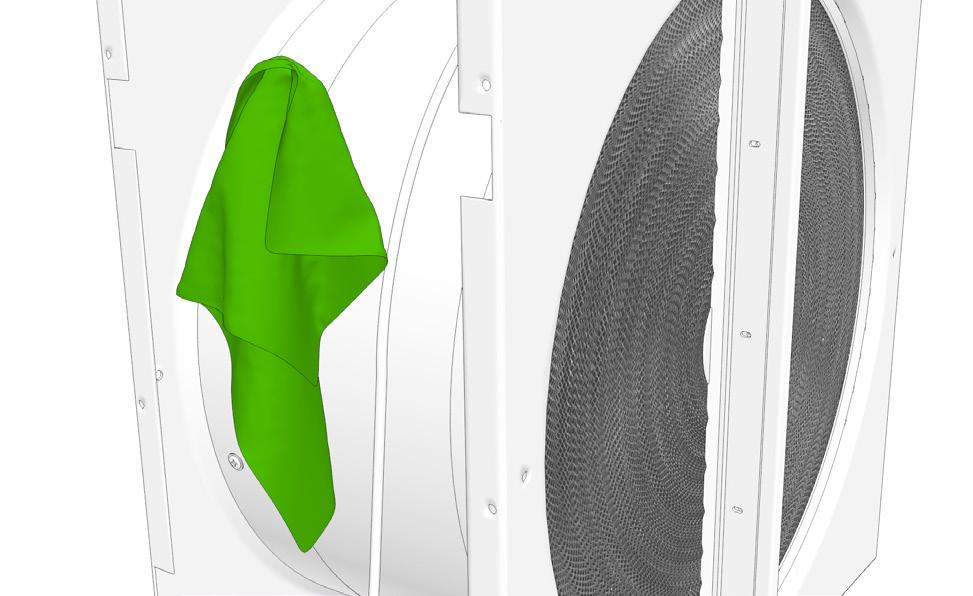

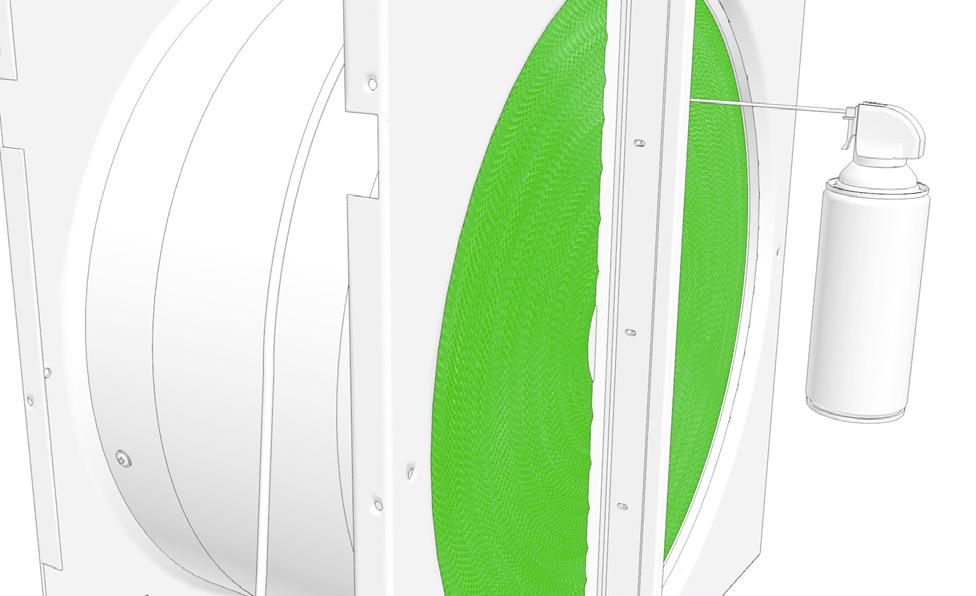

10 Lämmönvaihtimen puhdistus Tarkista lämmönvaihtimen puhtaus silmämääräisesti, kun vaihdat suodattimia ja puhdista se mikäli se on likainen. Ennen lämmönvaihtimen puhdistusta, kts. "Alaosan purku" s. 9. Puhdistaminen on valtuutetun huoltoliikkeen työtä VAROITUS Älä upota lämmönvaihdinta veteen. Lämmönvaihtimen sisällä oleva sähkömoottori ei saa kastua. VAROITUS Painepesurin käyttö on ehdottomasti kielletty. 10

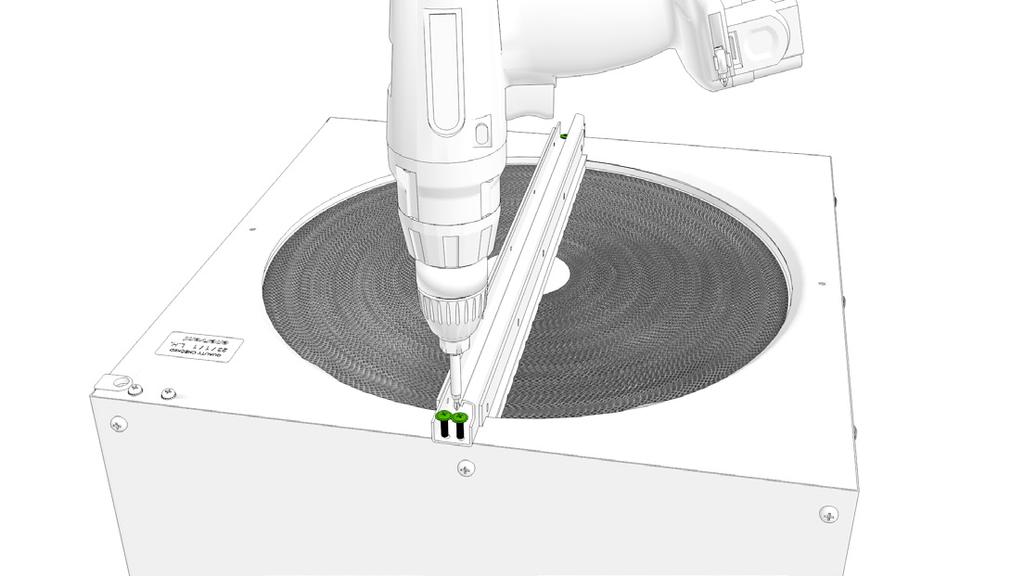

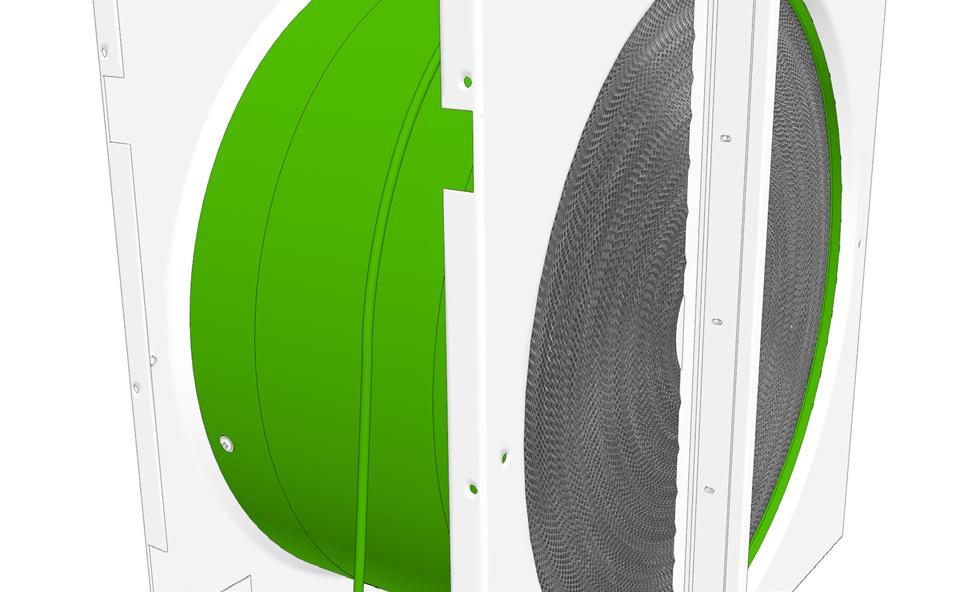

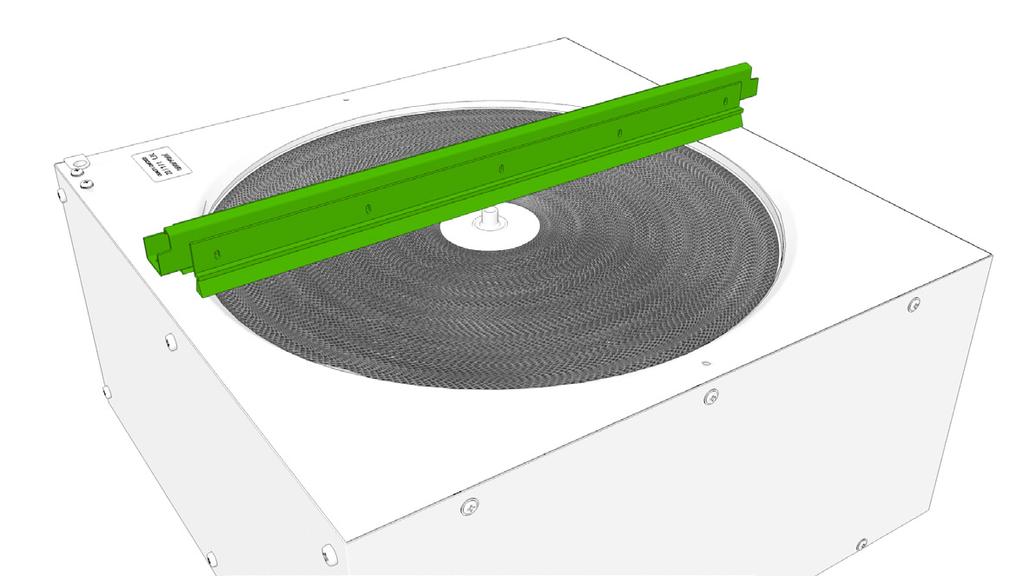

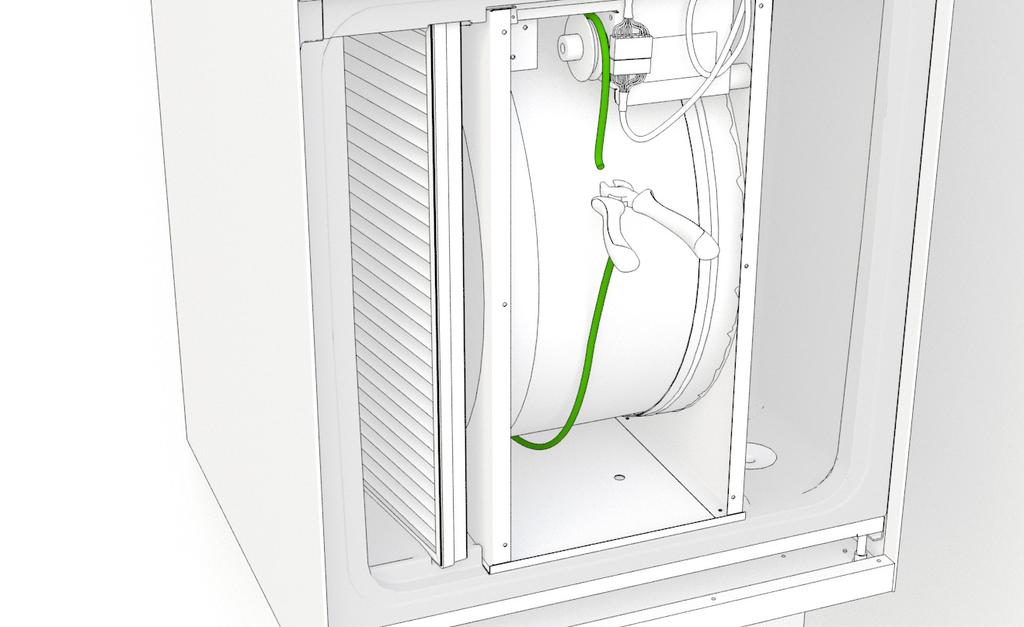

11 Lämmönvaihtimen hihnan vaihto Ennen lämmönvaihtimen hihnan vaihtoa, kts. "Alaosan purku" s Huolto-, korjaus- ja kierrätysohje 11

12

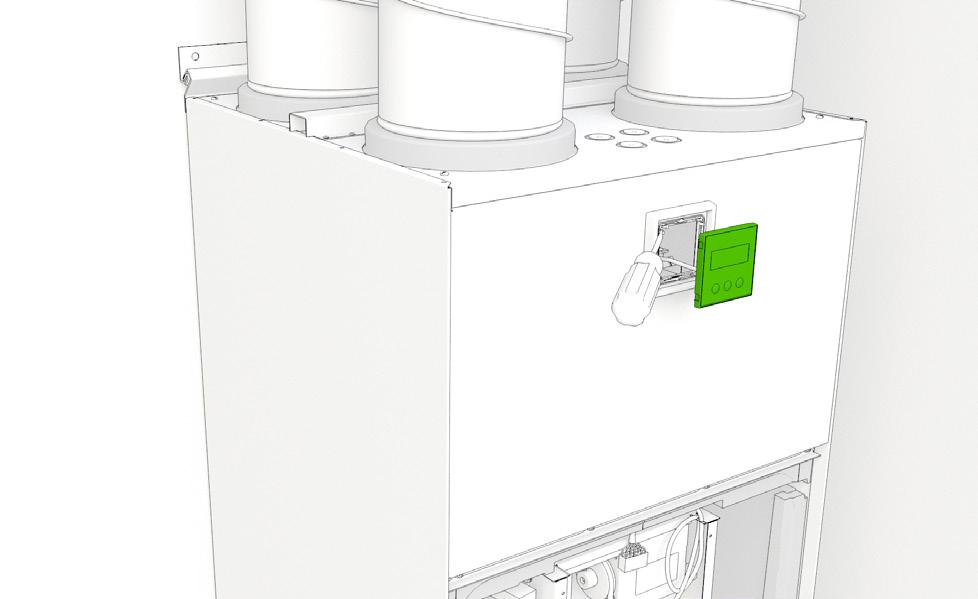

13 Yläosan purku Purkamisen saa tehdä vain valtuutettu huoltoliike. 1 2 VAARA Tarkista aina ennen huoltoluukun avaamista, että laitteen syöttöjännite on katkaistu Å virtajohto 7 Å ulkoiset anturit Huolto-, korjaus- ja kierrätysohje 13

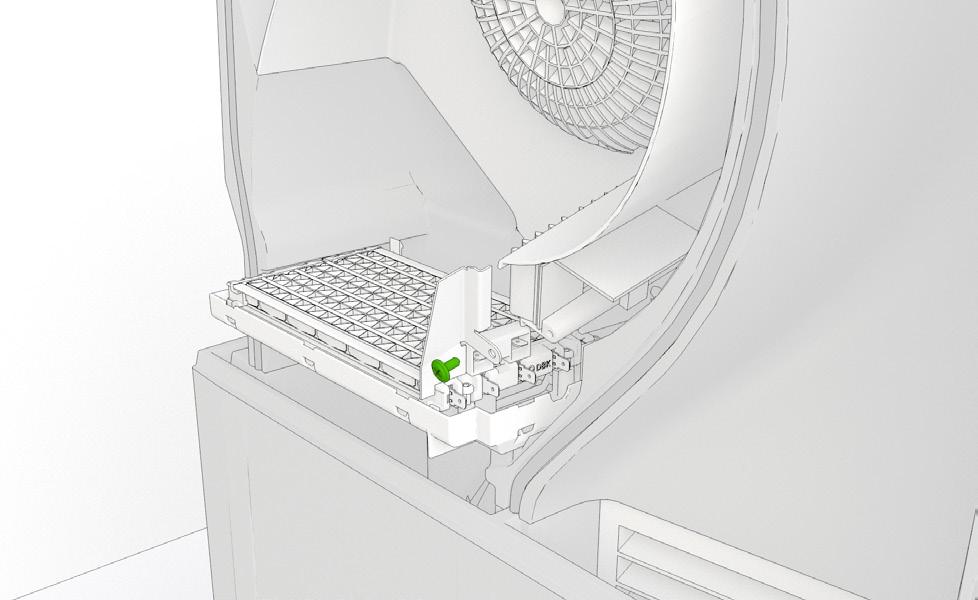

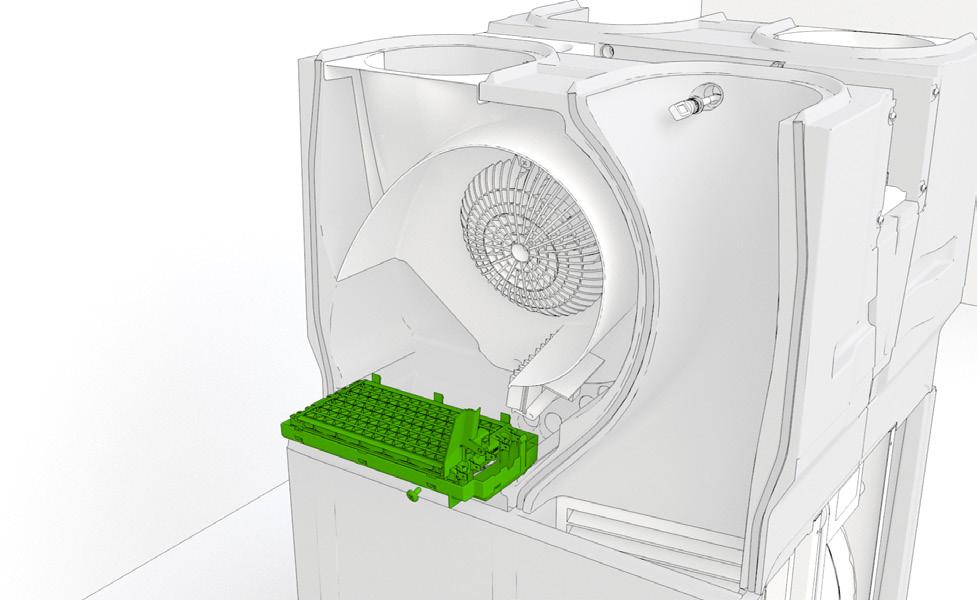

14 Puhaltimien ja jälkilämmitysvastuksen huoltotila Katso ensin "Alaosan purku" s a 2b

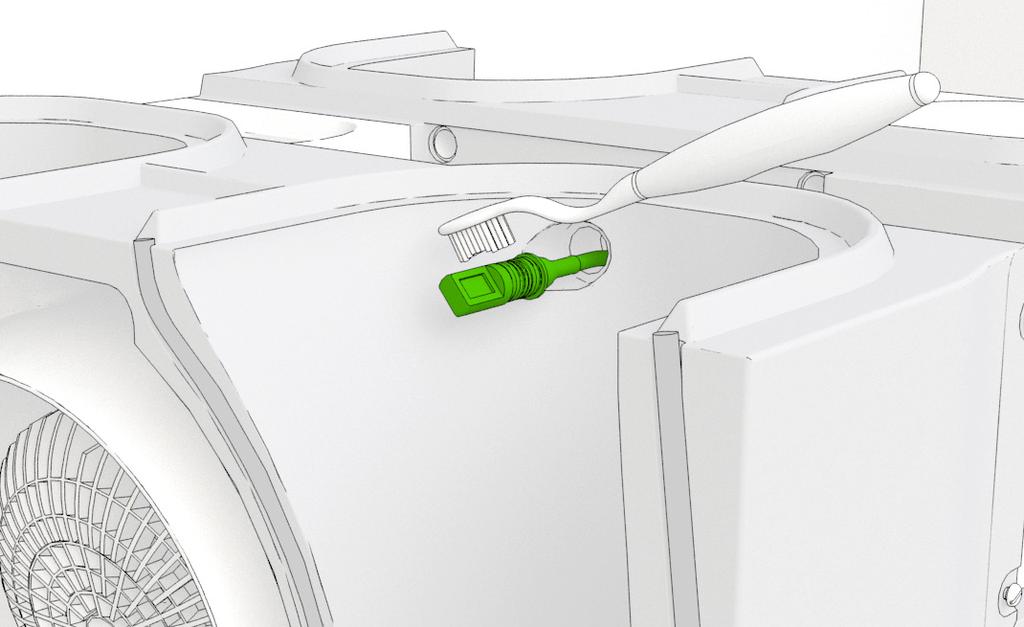

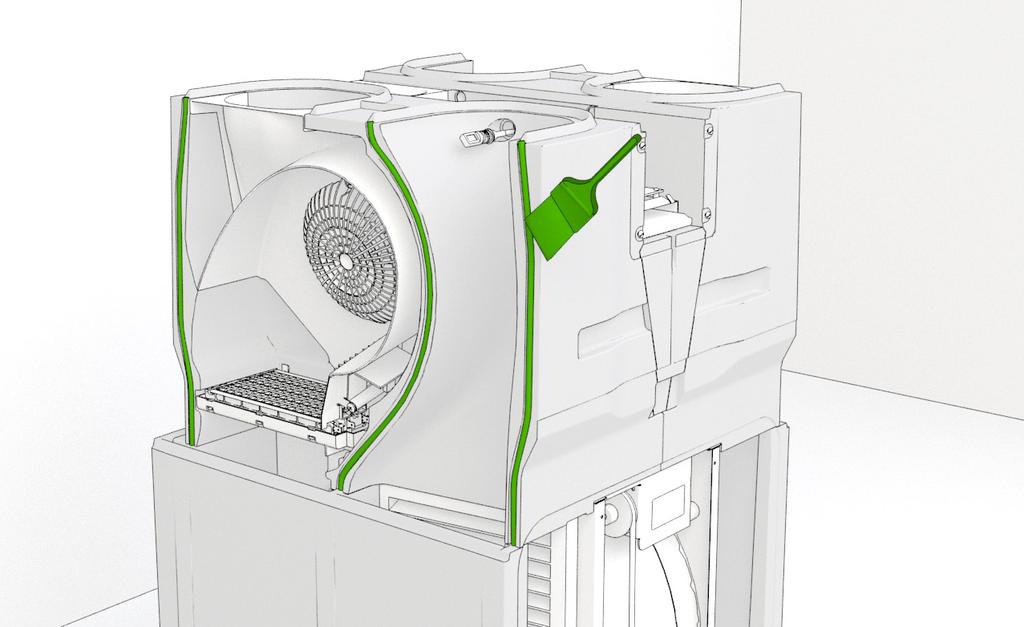

15 Puhaltimien puhdistus 1 2 Tuloilmakanavan puhallin Huolto-, korjaus- ja kierrätysohje 15

16 7 Poistoilmakanavan puhallin

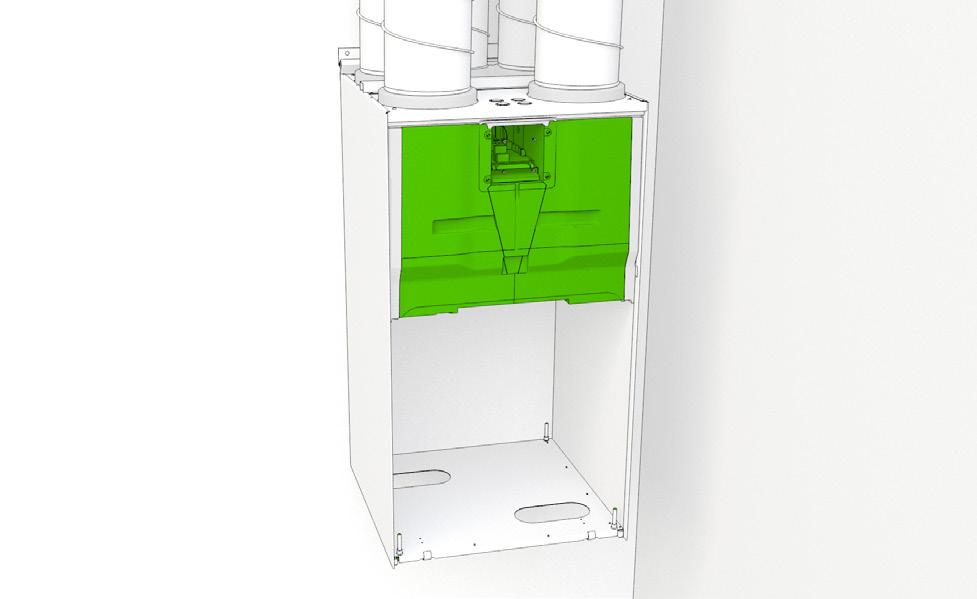

17 LAITTEEN KÄYTTÖÖNOTTO HUOLLON JÄLKEEN Laitteen kokoaminen 1 2 silikoni 3a 3b Å ulkoiset anturit Å virtajohto Huolto-, korjaus- ja kierrätysohje 17

18 8 9 10a 10b pohjaan asti 20 mm mm 5 mm kerrallaan +2 mm 0 mm 18

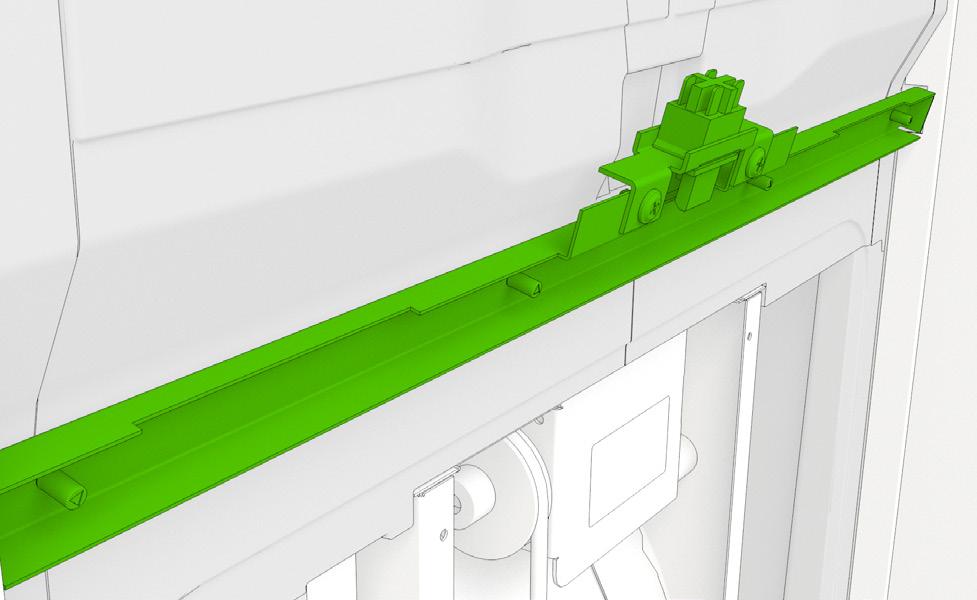

19 mm 0 mm 17a 17b Huolto-, korjaus- ja kierrätysohje 19

20

21 Huolto-, korjaus- ja kierrätysohje 21

22 LIITTEET Vianmääritys Hälytys FILS Kuvaus Hälytysraja 4 tai 6 Huoltomuistutus. kk Oireet Mahdollinen syy Toimenpide Huomautuksia Määräaikaishuolto ajankohtainen. Err Anturin toimintahäiriö. Anturi on oikosulussa tai piirissä on katkos Lataa. ewind-paneeli lataa tietoa emokortilta. offe Pysäytystila. Ilmanvaihto poissa päältä. AL1 AL2 AL3 AL4 AL5 Vedenlämmityspatteri on vaarassa jäätyä. Tuloilma on kylmää pyörivän lämmönvaihtimen jälkeen. Tuloilma kylmää. Tulopuhaltimen toimintahäiriö. Poistopuhaltimen toimintahäiriö. Ulkoinen ohjausjärjestelmä on siirtänyt ilmanvaihtolaitteen pysäytystilaan. +8 C Tuloilma kylmää. Vesipatteri on jäätynyt/ jäätymässä: Kiertopumppu on pysähtynyt. Lämmönvaihdin ei pyöri. Vesipatterin ohjausventtiilin toimilaite on viallinen. Poistopuhallin on pysähtynyt. +5 C Tuloilma kylmää. Lämmönvaihdin ei pyöri: Käyttöhihna on rikkoutunut. Käyttöhihna luistaa. Vaihda suodattimet. Tarkasta ilmanvaihtolaite. Puhdista tarvittaessa. Katso, näkyykö vaurioita. Tarkista anturien liitännät ja johdot. Normaalia käynnistyksen yhteydessä. Muussa tilanteessa tarkista ewindin liitäntäkaapeli. Käynnistä pumppu uudelleen. Vaihda moottori tai hihna. Vaihda toimilaite. Selvitä syy / vaihda puhallin. Vaihda käyttöhihna. Puhdista tai vaihda hihna tai lämmönvaihdin. Kanavien lämmöneristys on puutteellinen. Ilmanvaihtolaitteen puhaltimen nopeus on väärä. Lämmönvaihtimen moottori on rikkoutunut. Vaihda lämmönvaihtimen moottori. +10 C Tuloilma kylmää. Poistopuhallin on pysähtynyt. Vaihda puhallin. Poistosuodatin on Vaihda suodatin. tukkeutunut. Ilmanvaihto on säädetty Säädä ilmanvaihto ilman- väärin / kokonaan vaihtojärjestelmän suunni- säätämättä. telman mukaan asianmukaisilla mittaustyökaluilla. Tarkista tulo- ja poistoilmakanavien eristeen paksuus ja lisää eristettä tarvittaessa. Käytä aina ilmanvaihtojärjestelmän suunnittelijan määrittämää puhallinnopeutta (myös talvella). Ei tuloilmaa. Tulopuhallin on pysähtynyt. Korjaa tai vaihda tulopuhallin. Ei poistoilmaa. Poistopuhallin on pysähtynyt. Korjaa tai vaihda poistopuhallin. Kuittaa painamalla mitä tahansa painiketta 5 sekuntia. Laite ei käynnisty, ennen kuin hälytystila on poistettu ja hälytys kuitattu painamalla jotain painiketta käyttöpaneelista. Ilmanvaihtolaite siirtyy toimintahäiriötilaan, jolloin puhaltimet toimivat minimteholla. Hälytys kuittautuu automaattisesti, kun vikatila on poistettu. Laite ei käynnisty, ennen kuin hälytystila on poistettu ja hälytys kuitattu painamalla jotain painiketta käyttöpaneelista. 22

23 Hälytys AL6 Kuvaus Poistoilma kylmää. Hälytysraja Oireet Mahdollinen syy Toimenpide Huomautuksia Poistoilmakanavan lämmöneristys puutteellinen. Ilmanvaihtolaitteen huoltoluukku on auki. TE30-lämpötila-anturi on viallinen. Tarkista kanavien eristys ja lisää eristettä tarvittaessa. Sulje huoltoluukku. Korjaa tai vaihda anturi. +10 C Tuloilma kylmää. Sisälämpötila matala. Nosta sisälämpötilaa. Ilmanvaihtolaite siirtyy toimintahäiriötilaan, jolloin puhaltimet toimivat minimiteholla. Hälytys kuittautuu automaattisesti, kun vikatila on poistettu. AL7 Tuloilma kuumaa. Palovaara. +55 C Tuloilma kuumaa. Palovaara. Sähköisessä jälkilämmittimessä on toimintahäiriö. Vesikiertoisen jälkilämmittimen venttiilin toimilaitteessa on toimintahäiriö. TE10-lämpötila-anturi on viallinen. Tarkista, onko lämmönlähteitä. Korjaa tai vaihda sähköinen jälkilämmitin. Korjaa tai vaihda venttiilin toimilaite. Korjaa tai vaihda lämpötila-anturi. Laite ei käynnisty, ennen kuin hälytystila on poistettu ja ilmanvaihtolaite käynnistetty uudelleen. AL8 Sähköisen jälkilämmittimen tai esilämmittimen ylikuumeneminen. Tuloilma kuumaa. Sähköinen esi- tai jälkilämmitin ei toimi: Ylikuumenemissuoja on lauennut. Tulopuhallin on pysähtynyt. Selvitä ylikuumenemisen syy ja kuittaa virheilmoitus. Selvitä syy / vaihda puhallin. Tuloilmansuodatin on tukkeutunut. Vaihda suodatin. Ulkoilmasäleikkö tukkeutunut. Puhdista säleikkö. Poista mahdollinen hyttysverkko. Lämmittimen ohjainkortti on rikkoutunut. Vaihda ohjainkortti. AL9 Poistoilma kuumaa. Palovaara. +55 C Poistoilma kuumaa. Lämmitin on rikkoutunut. Palovaara. TE30-lämpötila-anturi on viallinen. Vaihda lämmitin. Tarkista, onko lämmönlähteitä. Korjaa tai vaihda lämpötila-anturi. KIERRÄTYSOHJE Katso laitteen elinkaaren päättymiseen liittyvät kierrätysohjeet osoitteesta Huolto-, korjaus- ja kierrätysohje 23

24 Mittapiirrokset Tekninen mittapiirustus, vasenkätinen 24

25 Tekninen mittapiirustus, oikeakätinen Huolto-, korjaus- ja kierrätysohje 25

26 Sähkökytkentäkaaviot Ulkoiset liitännät Lyhenne Väri BK MUSTA BN RUSKEA RD PUNAINEN OG ORANSSI YE KELTAINEN GN VIHREÄ BU SININEN GY HARMAA WH VALKOINEN 26

27 Nimi Selitys Merkintä piirikortissa FP/EX TAKKA-/ LIESIKUPUTILA DI6 AWAY POISSA TILA DI5 BOOST MANUAALINEN TEHOSTUS DI4 ESTOP HÄTÄSEIS DI1 TE45 PALUUVEDEN LÄMPÖTILA-ANTURI ewind -W MALLIT TE45 TE46 PALUUVEDEN LÄMPÖTILA-ANTURI ewind -CG MALLIT TE45 TE02 ESILÄMMITETTY ULKOILMA, ULKOINEN ESILÄMMITIN TE02 TE20 PALAUTUSILMAN LÄMPÖTILA (KOTILÄMPÖ ewind) TE02 TE10 TULOILMAN LÄMPÖTILA TE10 TE01 ULKOILMAN LÄMPÖTILA TE01 RH CO² ULKOINEN KOSTEUSANTURI (RH 0-100%) OLETUKSENA. JOS PARAMETRI c27 ON AKTIIVINEN, CO² AI1 ANTURI ( ppm) (LISÄVARUSTE) TL01 ESILÄMMITTIMEN TOIMILAITE -CHG MALLIT. JÄÄHDYTYKSEN TOIMILAITE -CG MALLIT AO6 TL50 TL45 LÄMMITYKSEN TOIMILAITE -W MALLIT AO5 DO8 A HÄLYTYS LÄHTÖ OLETUKSENA. ESILÄMMITYKSEN PÄÄLLE/POIS OHJAUS -CHG -AGH DO8 -SÄHKÖINEN ESILÄMMITIN MALLEISSA. JÄÄHDYTYKSEN PÄÄLLE/POIS OHJAUS -CG MALLEISSA DO5 ULKOILMAN JA JÄTEILMAN SULKUPELTIEN OHJAUS (LISÄVARUSTE) DO5 DO2 LÄMMITYKSEN PÄÄLLE/POIS OHJAUS ewind -W MALLIT MAX 500W PUMPPU DO2 OP1 OHJAUSPANEELI 1KPL. SISÄLTYY TOIMITUKSEEN, 10m KAAPELI SISÄLTYY TOIMITUKSEEN JOS EI ASENNETTU LAITTEESEEN OP2 OHJAUSPANEELI (LISÄVARUSTE) 10m KAAPELI SISÄLTYY TOIMITUKSEEN OP2 OP1 Huolto-, korjaus- ja kierrätysohje 27

28 Sisäiset liitännät Lyhenne Väri BK MUSTA BN RUSKEA RD PUNAINEN OG ORANSSI YE KELTAINEN GN VIHREÄ BU SININEN GY HARMAA WH VALKOINEN 28

29 Nimi Selitys Merkintä piirikortissa TE45 PALUUVESIANTURI ewind W KOJEET TE45 TE46 PALUUVESIANTURI ewind CG KOJEET TE45 TE02 ESILÄMMITETTY ULKOILMA ANTURI TE02 TE20 KIERTOILMA LÄMPÖTILA (KOTILÄMPÖ ewind MALLIT) TE02 TE32 JÄTEILMAN LÄMPÖTILA ANTURI TE32 TE10 TULOILMAN LÄMPÖTILA ANTURI TE10 TE05 ILMAN LÄMPÖTILA LÄMMÖNTALTEENOTTOKENNON JÄLKEEN TE05 TE01 ULKOILMA LÄMPÖTILA ANTURI TE01 RHT30 POISTOILMAN LÄMPÖTILA JA KOSTEUSANTURI (RH 0-100%) RHT30 SF10 TULOILMA PUHALLIN AO1,DI11 EF30 POISTOILMAN PUHALLIN AO2,DI12 CF20 KIERTOILMA PUHALLIN (VAIN KOTILÄMPÖ MALLIT) AO6 M75 LÄMMÖNTALTEENOTTOKENNON MOOTTORI AO4 Huolto-, korjaus- ja kierrätysohje 29

30 Sähköpatteri Lyhenne Väri BK MUSTA BN RUSKEA RD PUNAINEN OG ORANSSI YE KELTAINEN GN VIHREÄ BU SININEN GY HARMAA WH VALKOINEN 30

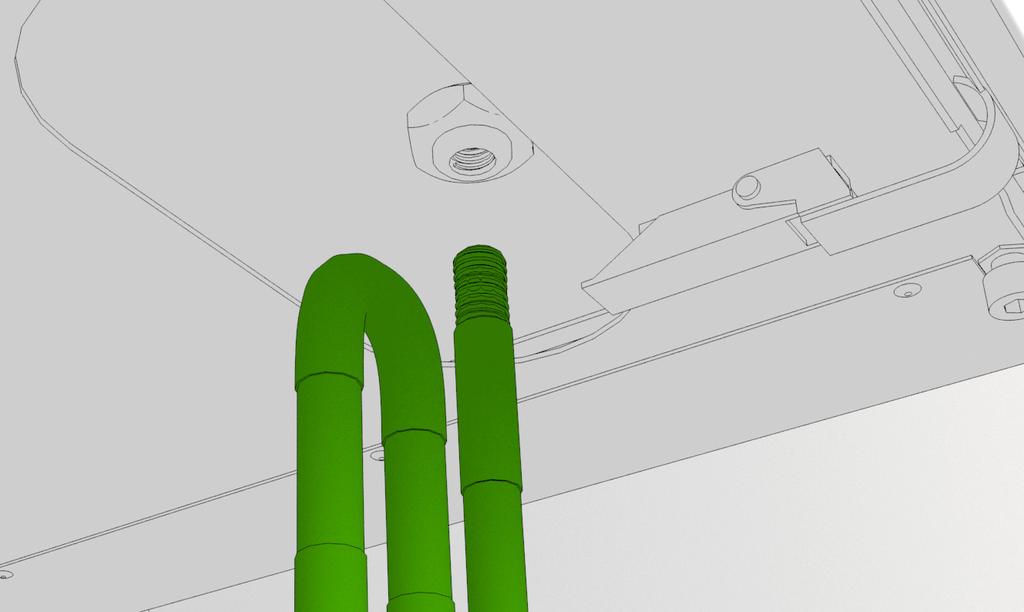

31 Varaosalista Nimike Nimi K Neo Ovi 1 M Tiivistenauha O-nauha jalalla D=7, K Neo Väliseinäluukku EPP 3 M GK muovitulppa Fischer 4 M Läpivienti EV M Allassihti / kondenssiläpivienti P A NEO 6 M Mutteri DIN 934/8 ZN M20 7 K Pyörivä lämmönsiirrin, portaaton ohjaus Neo 8 M Hihna, PUW vihreä,1440mm/6mm Neo 9 K Roottori moottori paketti portaaton DC Neo 10 K Puhallinpaketti tulo Neo 11 K Puhallinpaketti poisto Neo 12 M Liitäntäkaapeli 1,5m 3x1,5 Sis molex ja läpivienti 13 M ewind emokortti 14 M Kosteus/lämpötila anturi Amphenol 600mm T A-0.60-EV kaapeli ja liitin 15 M Tufvassons hakkuriteholähde PSLR M Säädinkortti EM-240-M1 DC-moottorille 17 M EDA lämpötila-anturi 850mm 2-nap NTC 10K sensor pol con 18 M EDA lämpötila-anturi 500mm 2-nap NTC 10K sensor pol con 19 K Sähkölämmitin Neo ewind E 20 M EDA sähköpatterin triac-kortti Enerpoint 21 K ewind Ohjain Neo Paketti sis. paneelin ja 350mm kaapelin 22 M Vaihtosuodattimet F7/M5 (tulo/poisto) Konekoko Neo 23 M03P Seinäkiinnityslista 24 M Kytkin, FA1CA22 Ovikytkin 25 vasenkätinen Huolto-, korjaus- ja kierrätysohje 31
