1 Enervent Pinion Huolto-, korjaus- ja kierrätysohje

2 Copyright Enervent Luvaton kopiointi ja levitys on kielletty. 2

3 SISÄLLYSLUETTELO LUE ENSIN...4 TYYPPIKILPI...5 TURVALLISUUS...6 Yleistä...6 Sähköturvallisuus LAITTEEN PURKAMINEN PUHALTIMET JA LÄMMÖNVAIHDIN Puhaltimet...8 Puhdistus...8 Lämmönvaihdin Puhdistus...9 Varahihnan vaihto Hihnan vaihto LIITTEET...14 Vianmääritys...14 Kierrätysohje...14 Mittapiirrokset...16 Oikeakätinen...16 Vasenkätinen...17 Sähkökytkentäkaaviot Sisäiset liitännät Ulkoiset liitännät Varaosalista...24 Huolto-, korjaus- ja kierrätysohje 3

4 LUE ENSIN Tämä ohjekirja on tarkoitettu kaikille Enerventilmanvaihtolaitteiden huoltamisen ja korjaamisen parissa työskenteleville. Tässä ohjekirjassa kuvatun laitteiston saavat huoltaa ja korjata ainoastaan ammattitaitoiset henkilöt tämän ohjekirjan sisältämien ohjeiden sekä paikallisten lakien ja määräysten mukaan. Jos tässä ohjekirjassa annettuja ohjeita ei noudateta, laitteiston takuu mitätöityy ja ihmisille tai omaisuudelle saattaa aiheutua vahinkoja. Tässä ohjekirjassa kuvattua laitteistoa eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on alentunut fyysinen, aistinvarainen tai henkinen toimintakyky tai joilla on puutteellinen kokemus tai tietämys, ellei heidän turvallisuudestaan vastaava henkilö ole valvomassa ja neuvomassa laitteiston käytössä. 4

5 TYYPPIKILPI TYYPPI/TYPE: ilmanvaihtolaite ventilation unit W/ V/ HZ / A: SRJ. NRO/SERIAL NO: IP 20 Jos tarvitset teknistä tukea tai varaosia, tarkista laitteen tyyppi ja sarjanumero laitteen tyyppikilvestä ennen yhteydenottoa. Tekninen tuki: Tarvikkeiden ja varaosien verkkokauppa: webshop.enervent.com Huolto-ohjeet ja -pyynnöt: Huolto-, korjaus- ja kierrätysohje 5

6 TURVALLISUUS Yleistä Sähköturvallisuus VAARA Tarkista aina ennen huoltoluukun avaamista, että laitteen syöttöjännite on katkaistu. VAARA Ainoastaan valtuutettu sähköasentaja saa tehdä toimenpiteitä sähkökoteloon. VAROITUS Toimintahäiriön sattuessa selvitä aina häiriön syy, ennen kuin käynnistät laitteen uudelleen. VAARA Noudata sähköasennuksista annettuja paikallisia määräyksiä. VAROITUS Kun olet katkaissut laitteen virran, odota kaksi (2) minuuttia, ennen kuin aloitat huollon. Vaikka virta on katkaistu, puhaltimet jatkavat pyörimistä ja jälkilämmityspatteri pysyy kuumana jonkin aikaa. HUOMIO Tarkista, että laite on kokonaan erotettu sähköverkosta, ennen kuin suoritat jännitetestejä, eristysvastusmittauksia tai muita sähkötöitä tai -mittauksia. Sellaiset työt voivat vaurioittaa herkkiä sähkölaitteita. HUOMIO Ilmanvaihtolaitteissa käytetyt valvontalaitteet voivat aiheuttaa vuotovirtaa. Se voi vaikuttaa vikavirtasuojaukseen. HUOMIO Kaikki ohjausjärjestelmällä varustetut ilmanvaihtolaitteet on varustettava ylijännitesuojalla. 6

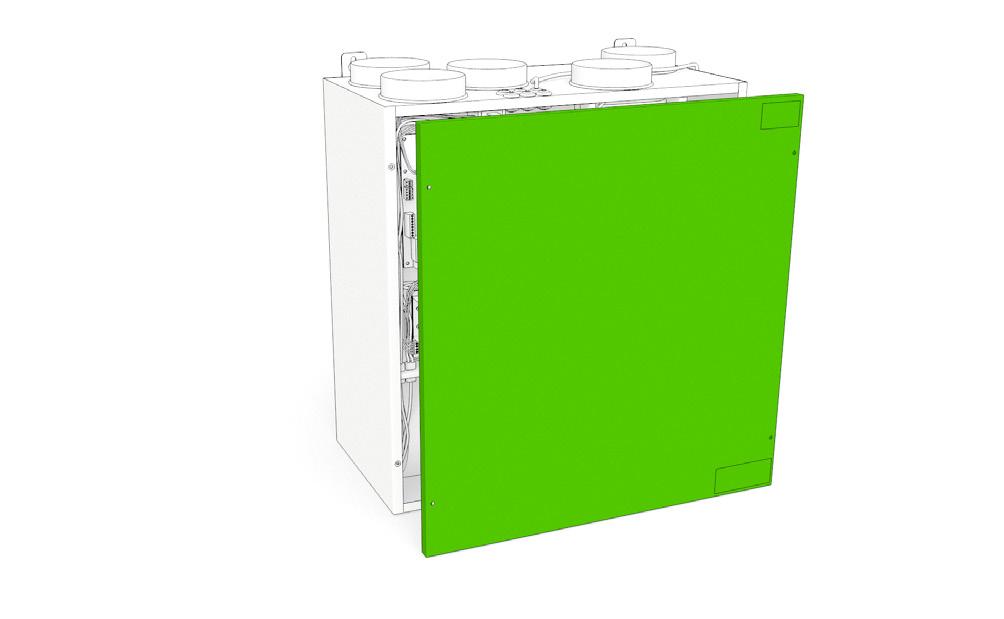

7 LAITTEEN PURKAMINEN VAARA Purkamisen saa tehdä vain valtuutettu huoltoliike. Tarkista aina ennen huoltoluukun avaamista, että laitteen syöttöjännite on katkaistu. 1 2 HEX 4! 11kg Huolto-, korjaus- ja kierrätysohje 7

8 PUHALTIMET JA LÄMMÖNVAIHDIN Puhaltimet Puhdistus Ennen puhaltimien puhdistusta, kts. "LAITTEEN PURKAMINEN" s. 7. Suorita puhdistus nuohouksen yhteydessä. Puhaltimet ja lämmönvaihdin puhdistetaan samassa yhteydessä kun talon ilmanvaihtokanavat nuohotaan. Puhdistaminen on valtuutetun huoltoliikkeen työtä VAROITUS Varottava puhaltimen siipipyörässä olevia tasapainotuspainoja, että eivät siirry tai irtoa. 8

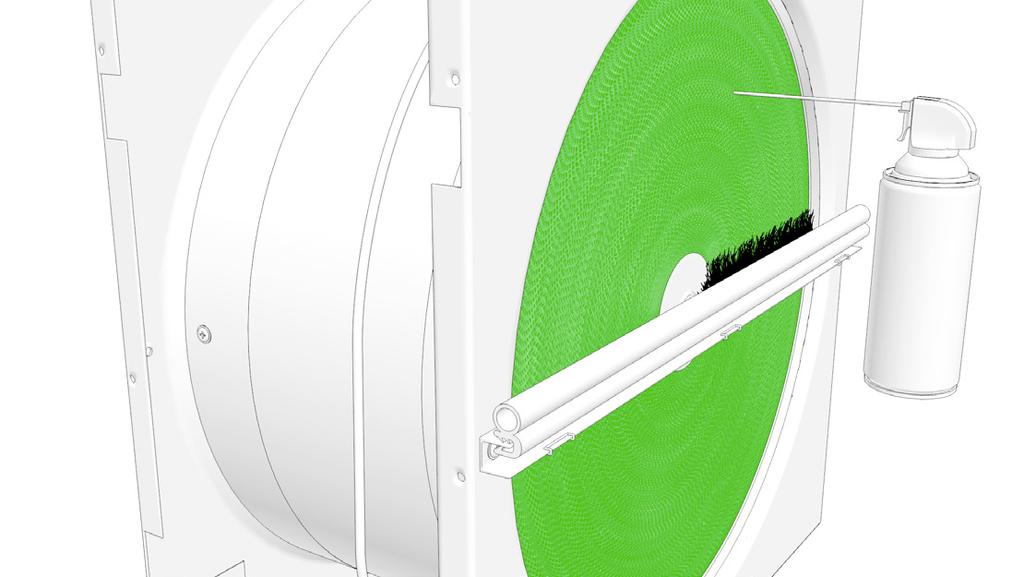

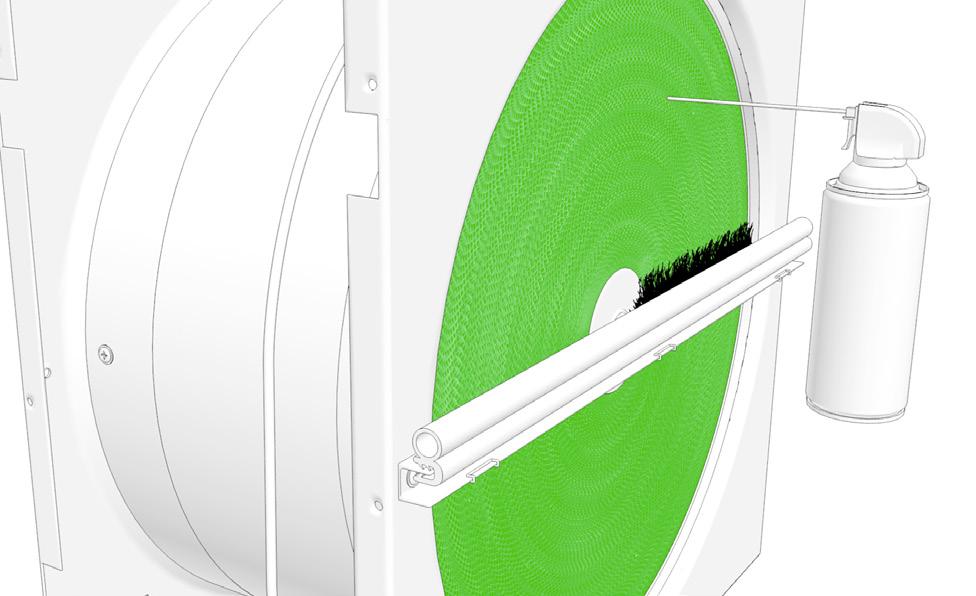

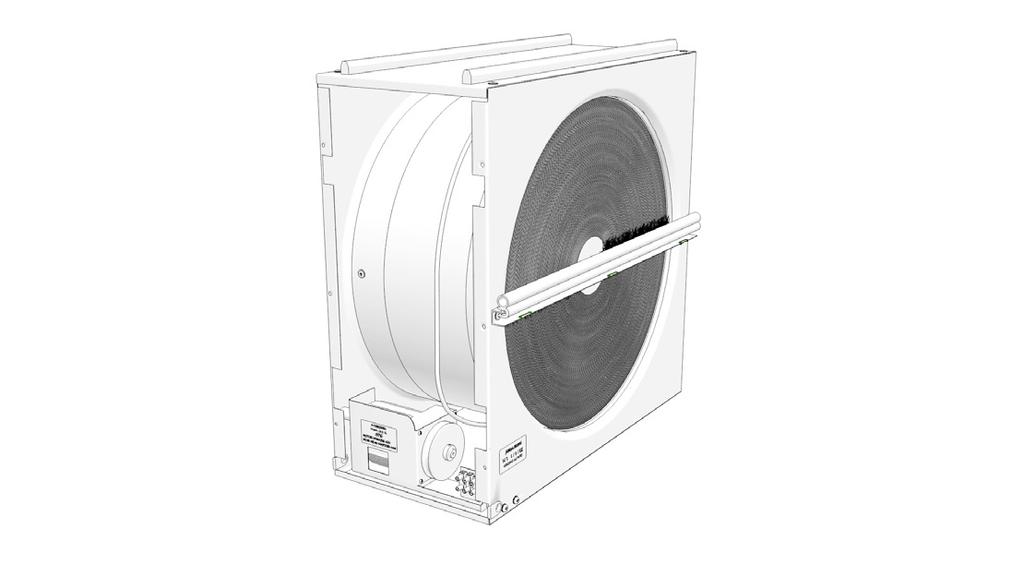

9 Lämmönvaihdin Puhdistus Tarkista lämmönvaihtimen puhtaus silmämääräisesti, kun vaihdat suodattimia ja puhdista se mikäli se on likainen. Ennen lämmönvaihtimen puhdistusta, kts. "LAITTEEN PURKAMINEN" s. 7. Puhdistaminen on valtuutetun huoltoliikkeen työtä VAROITUS Älä upota lämmönvaihdinta veteen. Lämmönvaihtimen sisällä oleva sähkömoottori ei saa kastua. Painepesurin käyttö on ehdottomasti kielletty. Käytä neutraalia rasvaa liuottavaa ja täysin haihtuvaa pesuainetta. Huolto-, korjaus- ja kierrätysohje 9

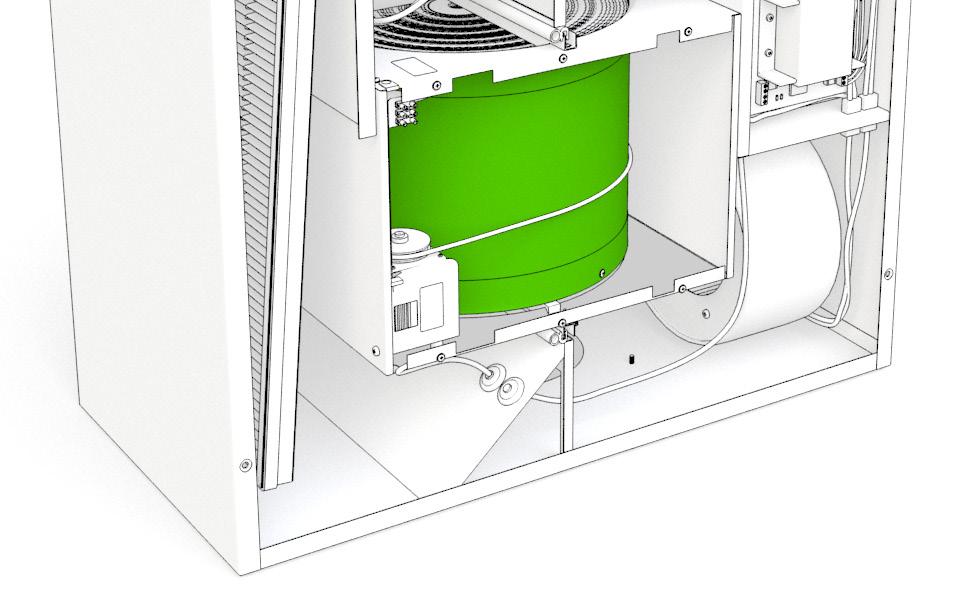

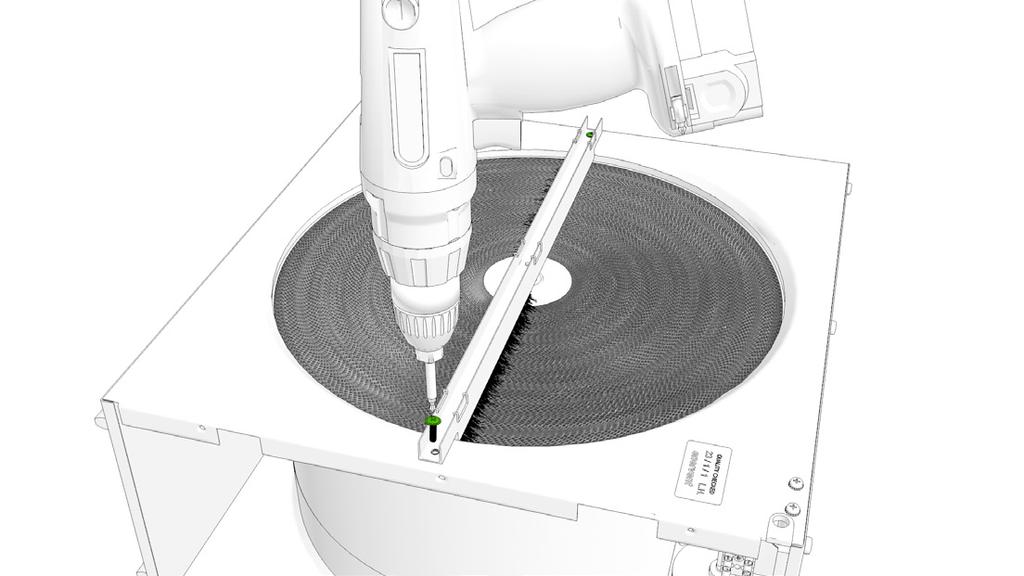

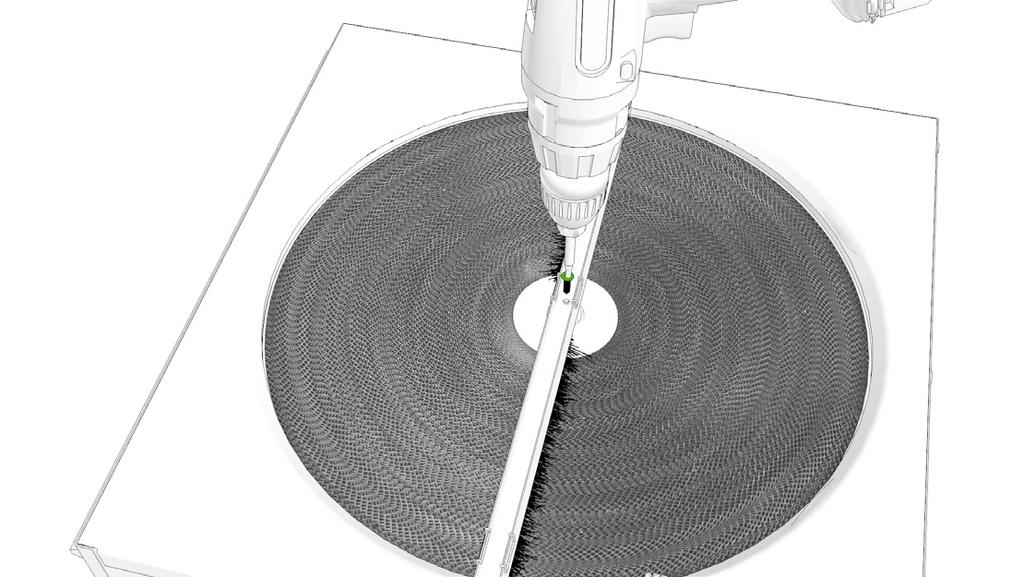

10 Varahihnan vaihto Ennen varahihnan vaihtoa, kts. "LAITTEEN PURKAMINEN" s

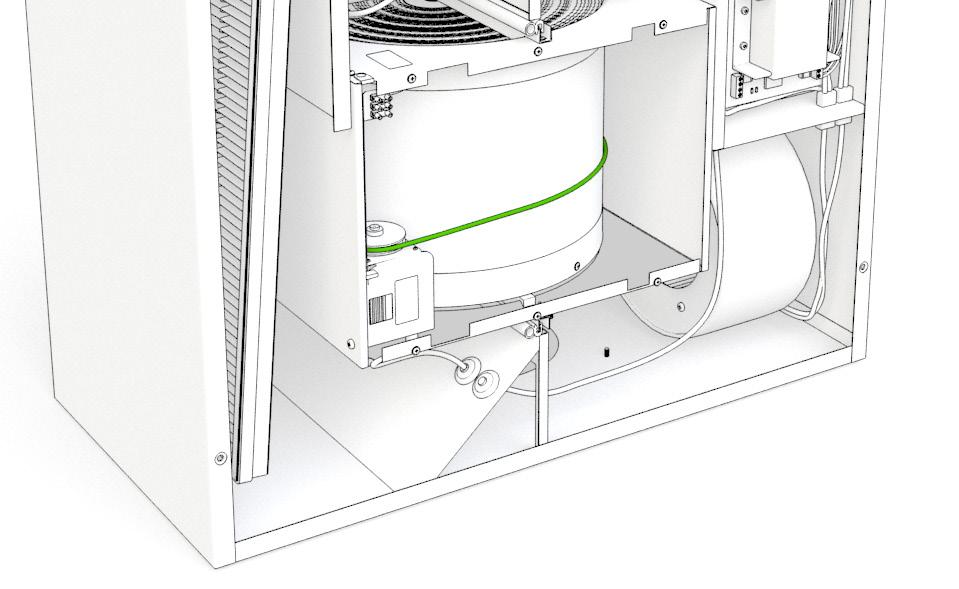

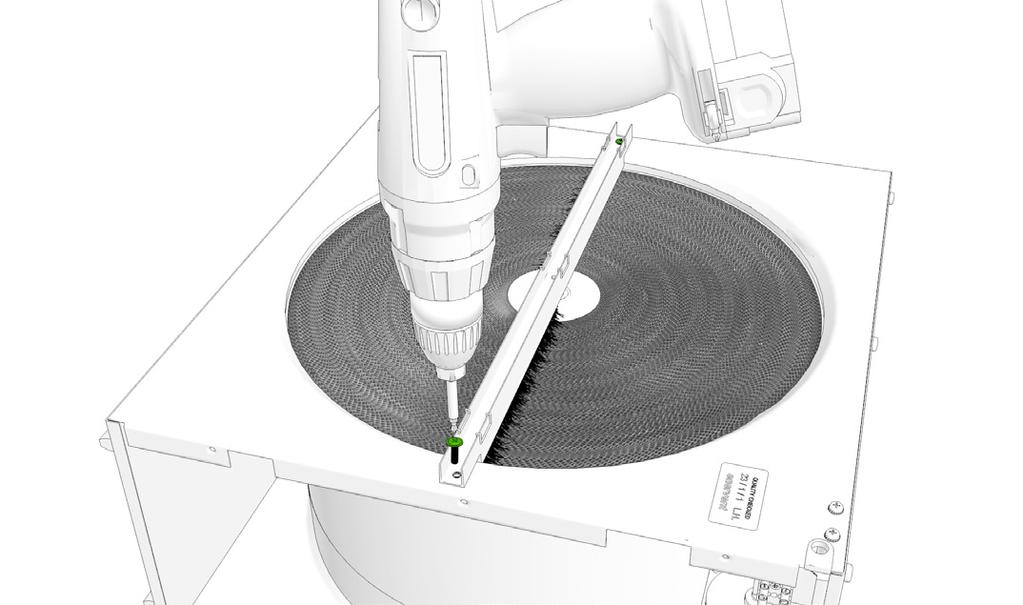

11 Lämmönvaihtimen hihnan vaihto Ennen hihnan vaihtoa, kts. "LAITTEEN PURKAMINEN" s Huolto-, korjaus- ja kierrätysohje 11

12

13 Huolto-, korjaus- ja kierrätysohje 13

14 VIANMÄÄRITYS Hälytys FILS Kuvaus Hälytysraja 4 tai 6 Huoltomuistutus. kk Oireet Mahdollinen syy Toimenpide Huomautuksia Määräaikaishuolto ajankohtainen. Err Anturin toimintahäiriö. Anturi on oikosulussa tai piirissä on katkos Lataa. ewind-paneeli lataa tietoa emokortilta. offe Pysäytystila. Ilmanvaihto poissa päältä. AL1 AL2 AL3 AL4 AL5 Vedenlämmityspatteri on vaarassa jäätyä. Tuloilma on kylmää pyörivän lämmönvaihtimen jälkeen. Tuloilma kylmää. Tulopuhaltimen toimintahäiriö. Poistopuhaltimen toimintahäiriö. Ulkoinen ohjausjärjestelmä on siirtänyt ilmanvaihtolaitteen pysäytystilaan. +8 C Tuloilma kylmää. Vesipatteri on jäätynyt/ jäätymässä: Kiertopumppu on pysähtynyt. Lämmönvaihdin ei pyöri. Vesipatterin ohjausventtiilin toimilaite on viallinen. Poistopuhallin on pysähtynyt. +5 C Tuloilma kylmää. Lämmönvaihdin ei pyöri: Käyttöhihna on rikkoutunut. Käyttöhihna luistaa. Vaihda suodattimet. Tarkasta ilmanvaihtolaite. Puhdista tarvittaessa. Katso, näkyykö vaurioita. Tarkista anturien liitännät ja johdot. Normaalia käynnistyksen yhteydessä. Muussa tilanteessa tarkista ewindin liitäntäkaapeli. Käynnistä pumppu uudelleen. Vaihda moottori tai hihna. Vaihda toimilaite. Selvitä syy / vaihda puhallin. Vaihda käyttöhihna. Puhdista tai vaihda hihna tai lämmönvaihdin. Kanavien lämmöneristys on puutteellinen. Ilmanvaihtolaitteen puhaltimen nopeus on väärä. Lämmönvaihtimen moottori on rikkoutunut. Vaihda lämmönvaihtimen moottori. +10 C Tuloilma kylmää. Poistopuhallin on pysähtynyt. Vaihda puhallin. Poistosuodatin on Vaihda suodatin. tukkeutunut. Ilmanvaihto on säädetty Säädä ilmanvaihto ilman- väärin / kokonaan vaihtojärjestelmän suunni- säätämättä. telman mukaan asianmukaisilla mittaustyökaluilla. Tarkista tulo- ja poistoilmakanavien eristeen paksuus ja lisää eristettä tarvittaessa. Käytä aina ilmanvaihtojärjestelmän suunnittelijan määrittämää puhallinnopeutta (myös talvella). Ei tuloilmaa. Tulopuhallin on pysähtynyt. Korjaa tai vaihda tulopuhallin. Ei poistoilmaa. Poistopuhallin on pysähtynyt. Korjaa tai vaihda poistopuhallin. Kuittaa painamalla mitä tahansa painiketta 5 sekuntia. Laite ei käynnisty, ennen kuin hälytystila on poistettu ja hälytys kuitattu painamalla jotain painiketta käyttöpaneelista. Ilmanvaihtolaite siirtyy toimintahäiriötilaan, jolloin puhaltimet toimivat minimteholla. Hälytys kuittautuu automaattisesti, kun vikatila on poistettu. Laite ei käynnisty, ennen kuin hälytystila on poistettu ja hälytys kuitattu painamalla jotain painiketta käyttöpaneelista. 14

15 Hälytys AL6 Kuvaus Poistoilma kylmää. Hälytysraja Oireet Mahdollinen syy Toimenpide Huomautuksia +10 C Tuloilma kylmää. Sisälämpötila matala. Nosta sisälämpötilaa. Kuittaa painamalla mitä tahansa paini- Poistoilmakanavan lämmöneristys puutteellinen. Ilmanvaihtolaitteen huoltoluukku on auki. TE30-lämpötila-anturi on viallinen. Tarkista kanavien eristys ja lisää eristettä tarvittaessa. Sulje huoltoluukku. Korjaa tai vaihda anturi. ketta 5 sekuntia. AL7 Tuloilma kuumaa. Palovaara. +55 C Tuloilma kuumaa. Palovaara. Sähköisessä jälkilämmittimessä on toimintahäiriö. Vesikiertoisen jälkilämmittimen venttiilin toimilaitteessa on toimintahäiriö. TE10-lämpötila-anturi on viallinen. Tarkista, onko lämmönlähteitä. Korjaa tai vaihda sähköinen jälkilämmitin. Korjaa tai vaihda venttiilin toimilaite. Korjaa tai vaihda lämpötila-anturi. Laite ei käynnisty, ennen kuin hälytystila on poistettu ja ilmanvaihtolaite käynnistetty uudelleen. AL8 Sähköisen jälkilämmittimen tai esilämmittimen ylikuumeneminen. Tuloilma kuumaa. Sähköinen esi- tai jälkilämmitin ei toimi: Ylikuumenemissuoja on lauennut. Tulopuhallin on pysähtynyt. Selvitä ylikuumenemisen syy ja kuittaa virheilmoitus. Selvitä syy / vaihda puhallin. Tuloilmansuodatin on tukkeutunut. Vaihda suodatin. Ulkoilmasäleikkö tukkeutunut. Puhdista säleikkö. Poista mahdollinen hyttysverkko. Lämmittimen ohjainkortti on rikkoutunut. Vaihda ohjainkortti. Lämmitin on rikkoutunut. Vaihda lämmitin. KIERRÄTYSOHJE Katso laitteen elinkaaren päättymiseen liittyvät kierrätysohjeet osoitteesta Huolto-, korjaus- ja kierrätysohje 15

16 LIITTEET Mittapiirrokset Tekninen mittapiirustus, vasenkätinen 16

17 Tekninen mittapiirustus, oikeakätinen Huolto-, korjaus- ja kierrätysohje 17

18 Sähkökytkentäkaaviot Sisäiset liitännät 18

19 Nimi Selitys Merkintä piirikortissa TE45 PALUUVESIANTURI ewind W KOJEET TE45 TE46 PALUUVESIANTURI ewind CG KOJEET TE45 TE02 ESILÄMMITETTY ULKOILMA ANTURI TE02 TE20 KIERTOILMA LÄMPÖTILA (KOTILÄMPÖ ewind MALLIT) TE02 TE32 JÄTEILMAN LÄMPÖTILA ANTURI TE32 TE10 TULOILMAN LÄMPÖTILA ANTURI TE10 TE05 ILMAN LÄMPÖTILA LÄMMÖNTALTEENOTTOKENNON JÄLKEEN TE05 TE01 ULKOILMA LÄMPÖTILA ANTURI TE01 RHT30 POISTOILMAN LÄMPÖTILA JA KOSTEUSANTURI (RH 0-100%) RHT30 SF10 TULOILMA PUHALLIN AO1,DI11 EF30 POISTOILMAN PUHALLIN AO2,DI12 CF20 KIERTOILMA PUHALLIN (VAIN KOTILÄMPÖ MALLIT) AO6 M75 LÄMMÖNTALTEENOTTOKENNON MOOTTORI AO4 Lyhenne Väri BK MUSTA BN RUSKEA RD PUNAINEN OG ORANSSI YE KELTAINEN GN VIHREÄ BU SININEN GY HARMAA WH VALKOINEN Huolto-, korjaus- ja kierrätysohje 19

20 20 Sähköinen jälkilämmitin ja esilämmitin kytkennät

21 Nimi Selitys Merkintä piirikortissa TZ+ YLILÄMPÖSUOJA AUTOMAATTINEN PALAUTUS TZA YLILÄMPÖSUOJA MANUAALINEN PALAUTUS TS02 KAPILLAARITERMOSTAATTI Lyhenne Väri BK MUSTA BN RUSKEA RD PUNAINEN OG ORANSSI YE KELTAINEN GN VIHREÄ BU SININEN GY HARMAA WH VALKOINEN Huolto-, korjaus- ja kierrätysohje 21

22 22 Ulkoiset liitännät

23 Nimi Selitys Merkintä piirikortissa FP/EX TAKKA- / LIESIKUPUTILA DI6 AWAY POISSATILA DI5 BOOST MANUAALINEN TEHOSTUS DI4 ESTOP HÄTÄSEIS DI1 TE45 PALUUVEDEN LÄMPÖTILA-ANTURI ewind W MALLIT TE45 TE46 PALUUVEDEN LÄMPÖTILA-ANTURI ewind CG MALLIT TE45 TE02 ESILÄMMITETTYN ULKOILMAN LÄMPÖTILA, ULKOINEN ESILÄMMITIN TE02 TE20 PALAUTUSILMAN LÄMPÖTILA (KOTILÄMPÖ ewind) TE02 TE10 TULOILMAN LÄMPÖTILA TE10 TE01 ULKOILMAN LÄMPÖTILA TE01 RH CO² OLETUKSENA ULKOINEN KOSTEUSANTURI (RH 0-100%). JOS PARAMETRI c27 AKTIIVINEN, CO² AI1 ANTURI ( ppm) (LISÄVARUSTE) TL01 ESILÄMMITYKSEN TOIMILAITE -CHG MALLIT. JÄÄHDYTYKSEN TOIMILAITE -CG MALLIT AO6 TL50 TL45 LÄMMITYKSEN TOIMILAITE -W MALLIT AO5 DO8 OLETUKSENA A HÄLYTYS LÄHTÖ. ESILÄMMITYS PÄÄLLE/POIS OHJAUS -CHG -AGH DO8 -SÄHKÖINEN ESILÄMMITIN MALLIT. JÄÄHDYTYS PÄÄLLE/POIS OHJAUS -CG MALLIT DO5 ULKOILMA JA JÄTEILMA SULKUPELTI OHJAUS (LISÄVARUSTE) DO5 DO2 LÄMMITYS PÄÄLLE/POIS OHJAUS ewind W MALLIT MAX 500W PUMPPU DO2 OP1 OHJAUSPANEELI 1kpl. KUULUU TOIMITUKSEEN, 10m KAAPELI MUKANA JOS OHJAUSPANEELI EI OLE ASENNETTU ILMANVAIHTOLAITTEESEEN OP2 OHJAUSPANEELI (LISÄVARUSTE) 10m KAAPELI KUULUU TOIMITUKSEEN OP2 OP1 Lyhenne Väri BK MUSTA BN RUSKEA RD PUNAINEN OG ORANSSI YE KELTAINEN GN VIHREÄ BU SININEN GY HARMAA WH VALKOINEN Huolto-, korjaus- ja kierrätysohje 23

24 Varaosalista Nimike Malli Nimi K Pinion ewind Pyörivä lämmönsiirrin, port. ohjaus Pinion K O Pinion ewind Roottori moottori paketti portaaton DC Piccolo,Plaza, Liggolo, LTR-2 K Pinion oikea Puhallinpaketti 119W, Tuloilma Pinion K Pinion oikea Puhallinpaketti 119W, Poistoilma Pinion K Pinion vasen Puhallinpaketti 119W, Tuloilma Pinion K Pinion vasen Puhallinpaketti 119W, Poistoilma Pinion K Pinion eco ECE oikea/vasen Sähkölämmitin 0,8kW ECE Pinion K Pinion ewind E oikea/vasen Sähkölämmitin 0,8kW MDE Pinion K Pinion oikea Arctic Sähkölämmitin 0,8kW esilämmitin Pinion K v Pinion vasen Arctic Sähkölämmitin 0,8kW esilämmitin vas Pinion K Pinion ewind ewind Ohjain Paketti s. ohjain, seinäteline,10m kaap. K Pinion eco ECE ECC05E ohjainpaneeli+kehys+kaapeli (20m) +pinta-asennuskotelo M Pinion Harjatiiviste 23/12mm DX PB048,1300-CF gr M Pinion Säädin kortti EM-240-M1 DC-moottorille M Pinion Hihna, PUW vihreä, halk 6mm 845 mm Piccolo, Plaza M Pinion Hihnapyörä halk 54mm T ROOTTORIPYÖRÄ (P D) M Pinion Vaihtosuodattimet F7/F5 Pinion M Pinion eco ECE Lämpötila-anturi TS-EV-L500 M Pinion eco ECE Lämpötila-anturi TS-EV-L850 M Pinion MeanWell hakkuriteholähde RS M Pinion Tufvassons hakkuriteholähde PSLR 24 M Pinion eco ECE ECC sähköpatterin triac-kortti M Pinion ewind E EDA sähköpatterin triac-kortti Enerpoint 24

26 26
