Keittiötilat eivät pääsääntöisesti vaadi hst-materiaalia vaan rst on riittävä.

Transkriptio

1 Suurkeittiöt esim. ravintolat, sairaalat Keittiötilat eivät pääsääntöisesti vaadi hst-materiaalia vaan rst on riittävä. Suunnittelijan merkinnöiksi Patojen eteen riittävän suuri allas roiskeiden vuoksi ja pohjaan hyvän virtauksen omaava kaivo sakka-astialla. Akryylibetonilattialle Rst L-A 800 x PÖK 100, vaaka, suurvirtaus, sakka-astia, salmiakkikuvioinen ritilä, vedeneristelaippa akrb Laattalattialle Rst L-A 800 x PÖK 100, vaaka, suurvirtaus, sakka-astia, salmiakkikuvioinen ritilä, vedeneristelaippa laatalle + laatan paksuus Taipumattomalle muovimatolle, esim. Altro Safety Jättikenkä Rst L-A 800 x PÖK 100, vaaka, suurvirtaus, sakka-astia, salmiakkikuvioinen ritilä, muovimaton ruuvikiinnitteinen kiristyskehä Perunankuorintakoneen eteen Rst L-A 400 x PÖK 100, vaaka, sakka-astia, salmiakkikuvioinen ritilä + merkintä mille lattiatyypille Muut keittiön altaat Rst L-A 400 x LK 100, vaaka, irrotettavalla vesilukolla + merkintä mille lattiatyypille Kylmäkoneiden alle sijoitettavat kuivakaivot Rst KK 50, vaaka + merkintä mille lattiatyypille Lisäksi maininta välimatkasta vesilukolliseen kaivoon, jos se on yli kaksi metriä Muut kaivot esim. Rst PÖK 100, vaaka, sakka-astia + merkintä mille lattiatyypille Rst LK 100, irrotettavalla vesilukolla + merkintä mille lattiatyypille Esimerkeissä on käytetty 110 muoviputkelle olevia vaakamallisia kaivoja. Mikäli viemärilähtö on esim. 75 muoviputkelle, merkintä muutetaan sitä vastaavaksi, tai jos pitää olla pystymallisia kaivoja. Ritilätyyppinä on käytetty keittiötiloihin parhaiten sopivaa salmiakkikuvioista ritilää helpon puhdistettavuuden ja toimivuuden vuoksi. Mikäli halutaan toinen ritilätyyppi, säle- tai ruuturitilä, muutetaan se salmiakkikuvioisen tilalle. Seuraavilla sivuilla on mittakuvaesimerkkejä. Kaivo hitsataan tehtaalla altaaseen kiinni

2 Lattia-allas + PÖK DN100, vaaka, suurvirtaus, vedeneristelaipalla Suurvirtaus pönttökaivon virtaama 5,0 l/s Vedeneristelaippa massalattialle, h. 30 mm lattian yläpinnasta Vedeneristelaippa laattalattialle, h. laatan paksuuden mukaan lattian yläpinnasta

3 Kaivo hitsataan tehtaalla altaaseen kiinni Lattia-allas + PÖK DN70/DN100, vaaka, vedeneristelaipalla Pönttökaivon virtaama 1,7 l/s Vedeneristelaippa massalattialle, h. 30 mm lattian yläpinnasta Vedeneristelaippa laattalattialle, h. laatan paksuuden mukaan lattian yläpinnasta Vakio PÖK, L-A minimileveys 350 mm; PÖK voidaan kaventaa altaaseen minimileveys 300 mm Lattia-allas + PÖK DN70/DN100, vaaka, betonille ja muovimatolle Pönttökaivon virtaama 1,7 l/s Vakio PÖK, L-A minimileveys 350 mm; PÖK voidaan kaventaa altaaseen minimileveys 300 mm

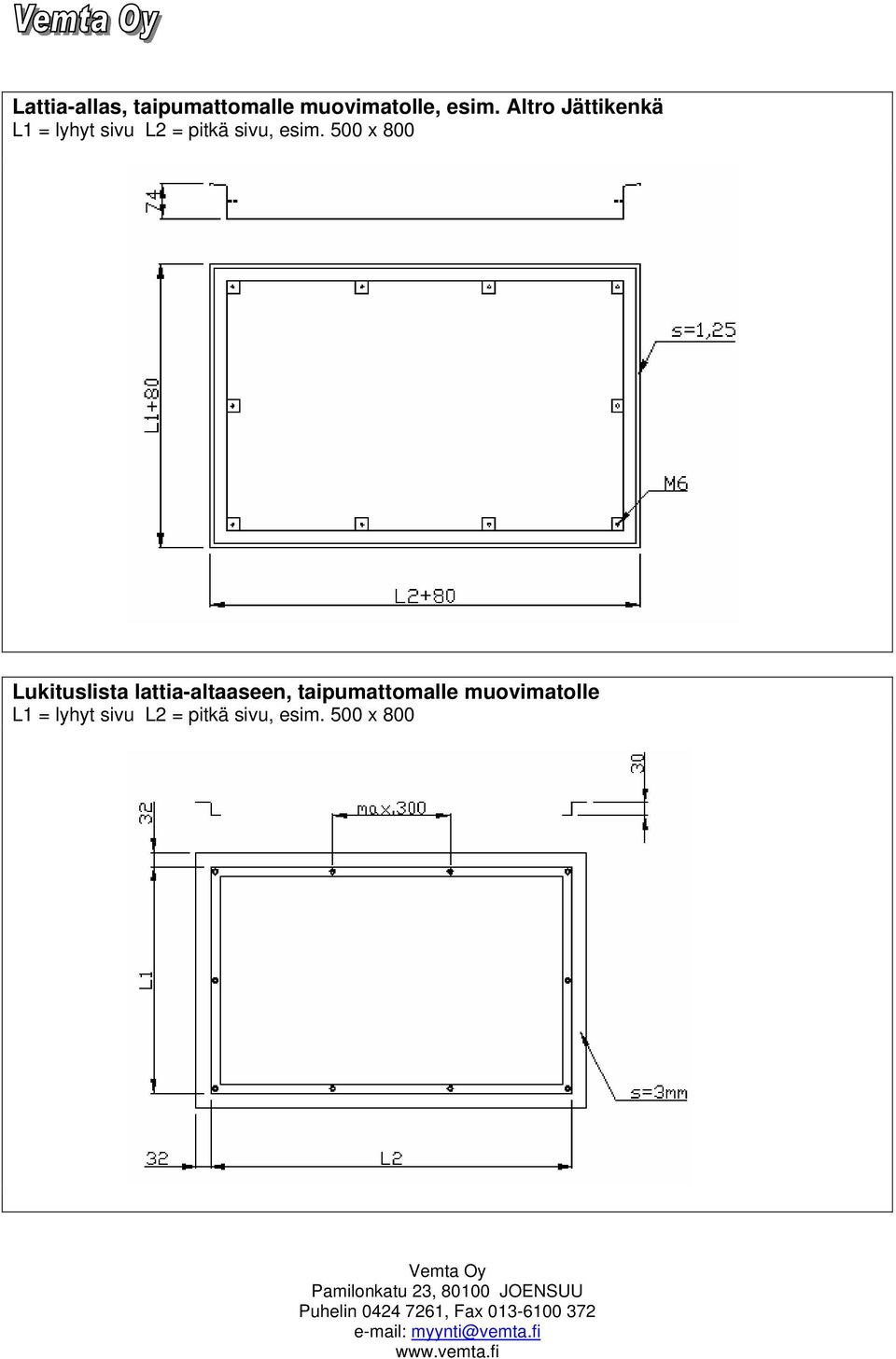

4 Lattia-allas, taipumattomalle muovimatolle, esim. Altro Jättikenkä L1 = lyhyt sivu L2 = pitkä sivu, esim. 500 x 800 Lukituslista lattia-altaaseen, taipumattomalle muovimatolle L1 = lyhyt sivu L2 = pitkä sivu, esim. 500 x 800

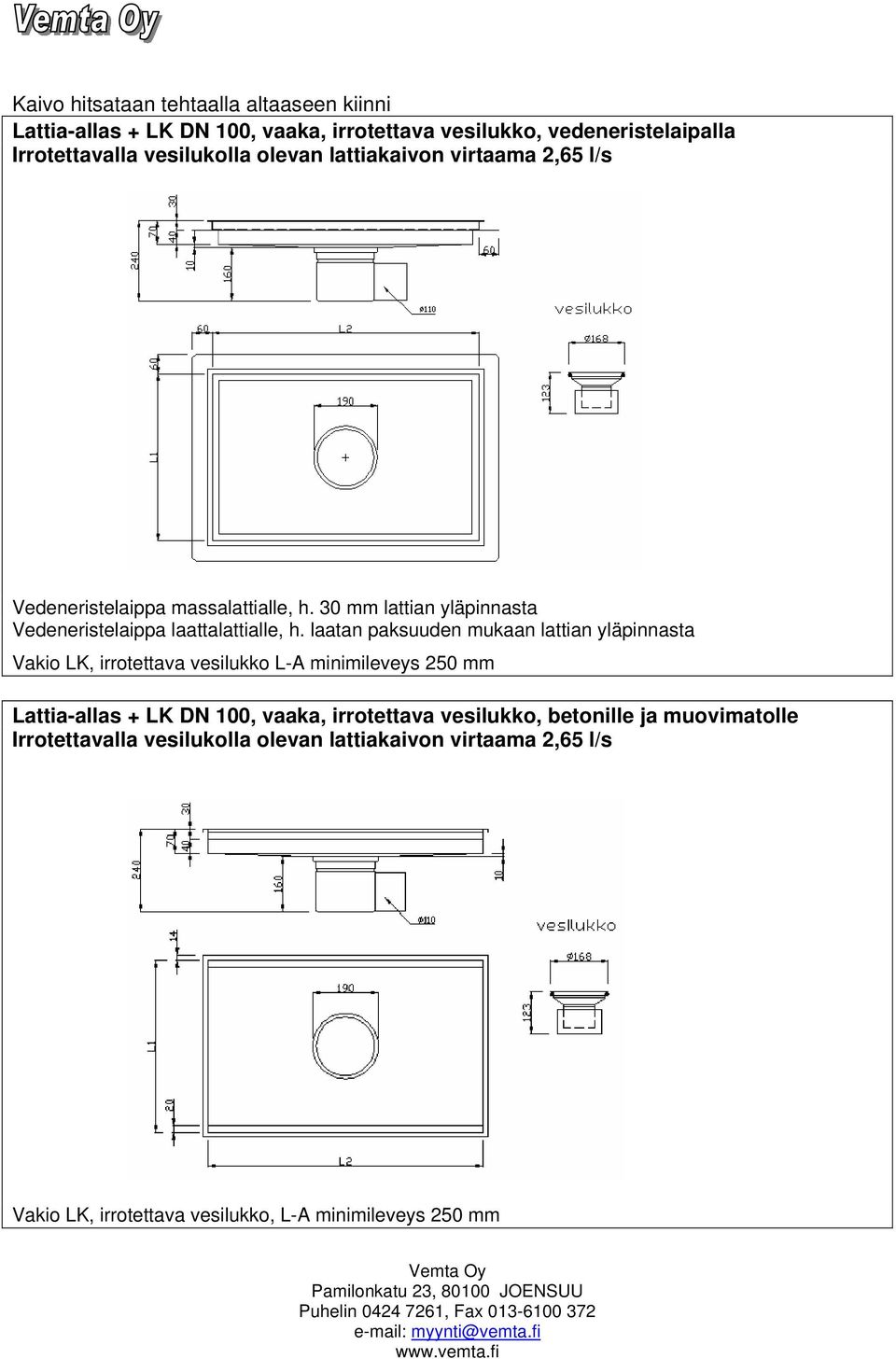

5 Kaivo hitsataan tehtaalla altaaseen kiinni Lattia-allas + LK DN 100, vaaka, irrotettava vesilukko, vedeneristelaipalla Irrotettavalla vesilukolla olevan lattiakaivon virtaama 2,65 l/s Vedeneristelaippa massalattialle, h. 30 mm lattian yläpinnasta Vedeneristelaippa laattalattialle, h. laatan paksuuden mukaan lattian yläpinnasta Vakio LK, irrotettava vesilukko L-A minimileveys 250 mm Lattia-allas + LK DN 100, vaaka, irrotettava vesilukko, betonille ja muovimatolle Irrotettavalla vesilukolla olevan lattiakaivon virtaama 2,65 l/s Vakio LK, irrotettava vesilukko, L-A minimileveys 250 mm

6 Salmiakkikuvioinen ritilä Rst Sopii pääsääntöisesti kaikkiin muihin tiloihin paitsi niihin, joissa liikutaan ilman jalkineita. Helppo puhdistaa ja sopii rullakkoliikenteelle, suositellaan erityisesti keittiöihin.

7 Säleritilä Rst ja hst Suositellaan siivous- ja huoltotiloihin; pesu- ja suihkutiloihin ilman liukuesteitä ja tihennetyllä rivivälillä

8 Ruuturitilä Rst ja hst

9 Kuivakaivo KK DN 50, vaaka, vedeneristelaipalla massalattialle Kuivakaivo KK DN 50, vaaka, betonille, laatalle ja muovimatolle

10 Pönttökaivo PÖK DN 70/DN 100, vaaka, vedeneristelaipalla massalattialle Pönttökaivon virtaama 1,7 l/s Pönttökaivo PÖK DN 70/DN 100, vaaka, betonille, laatalle ja muovimatolle Pönttökaivon virtaama 1,7 l/s

11 Lattiakaivo LK DN 100, vaaka, irrotettava vesilukko, vedeneristelaipalla massalattialle Irrotettavalla vesilukolla olevan lattiakaivon virtaama 2,65 l/s Lattiakaivo LK DN 100, vaaka, irrotettava vesilukko, betonille, laatalle ja muovimatolle Irrotettavalla vesilukolla olevan lattiakaivon virtaama 2,65 l/s
