1 catalog eternitycomfort 2016 Elements for roof ventilation Breathable membranes and vapour control layers Waterproofing, air and wind tightness Safety systems Euro Standard & components The best for the roof and wall

01 ROLL-tech 310 / 350 / 370 / 400 EDUT: Ensimmäinen ja alkuperäinen. Viileä katto kesällä ja kuiva katto talvella!

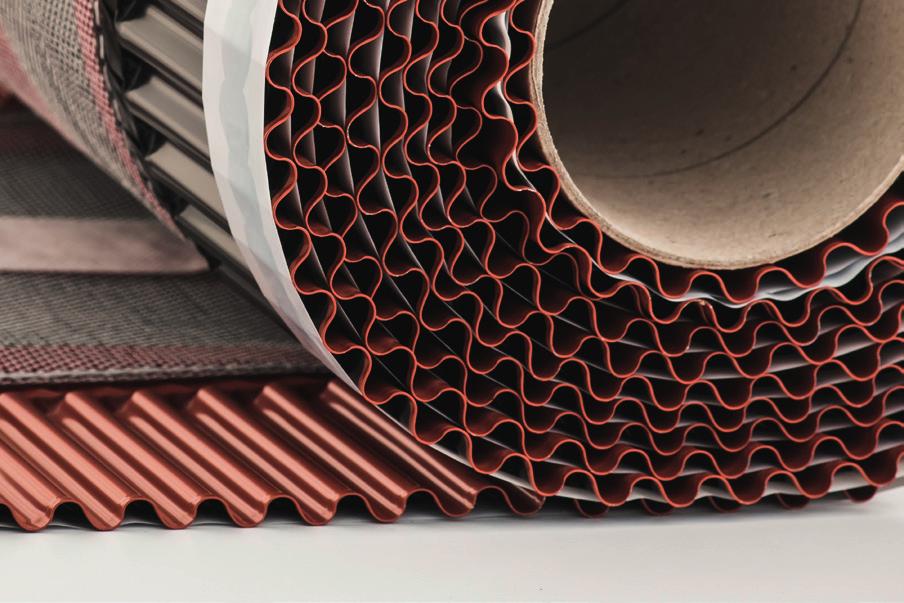

Alkuperäinen Keskiosa on vahvistettua polypropyleeniä ja alumiinin rypytys takaa täydellisen istuvuuden korkeillekin tiiliprofiileille.

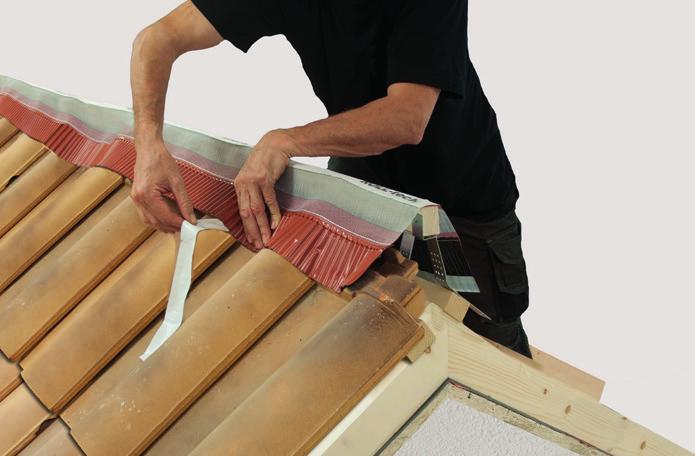

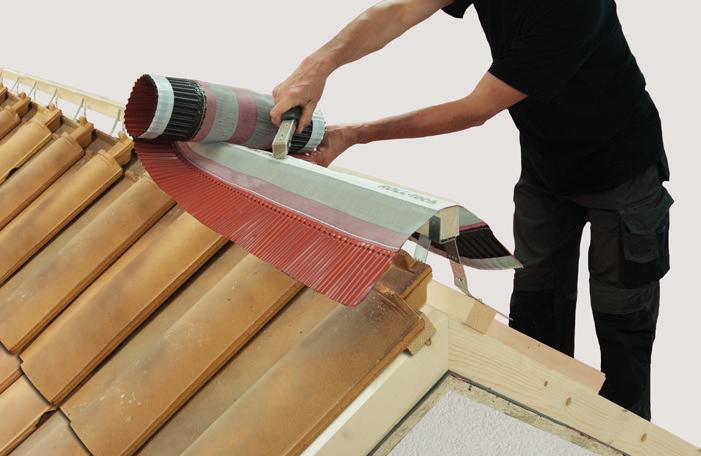

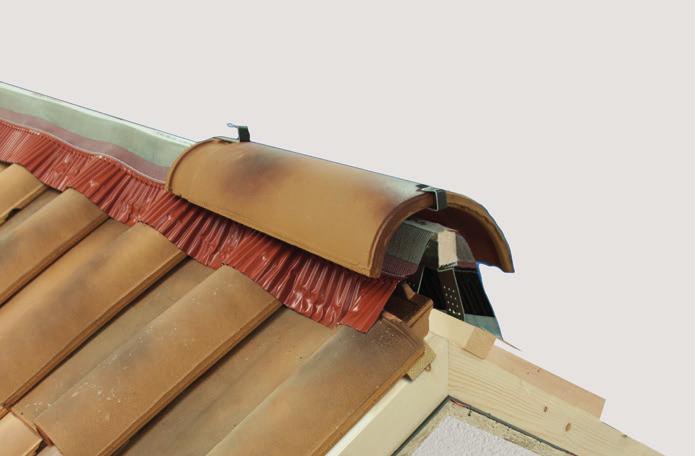

Tuotekuvaus ja tuotteen käyttö: ROLL-tech on Riwegan asiantuntijoiden suunnittelema harjatiiviste tiilikatoille. Se valmistetaan Riwegan hallinnoiman, saksalaisen H+O:n tehtaalla.

Vesitiivis veden imeytymistä vastaan, ei kovaa sadetta. Erityisliima ja ommellut liitokset UV-kestävällä langalla takaavat liitosten kestävyyden.

2 01 ROLL-tech 310 / 350 / 370 / 400 EDUT: Ensimmäinen ja alkuperäinen. Viileä katto kesällä ja kuiva katto talvella! Yleiskäyttöinen harjatiiviste, roiskevettä kestävä,, ilmaa läpäisevä. Alkuperäinen Keskiosa on vahvistettua polypropyleeniä ja alumiinin rypytys takaa täydellisen istuvuuden korkeillekin tiiliprofiileille. Alumiinin alapuolella erittäin tarttuva butyyliteippi. Estää lintujen ja jyrsijöiden pääsyn katon alle. Tuotekuvaus ja tuotteen käyttö: ROLL-tech on Riwegan asiantuntijoiden suunnittelema harjatiiviste tiilikatoille. Se valmistetaan Riwegan hallinnoiman, saksalaisen H+O:n tehtaalla. ROLL-tech koostuu kahdesta alumiinilistasta, joiden alareunassa on butyyliteippi. Muovattavat alumiinilistat on yhdistetty toisiinsa polypropyleeniverkolla*. Vesitiivis veden imeytymistä vastaan, ei kovaa sadetta. Erityisliima ja ommellut liitokset UV-kestävällä langalla takaavat liitosten kestävyyden. Keskiosan verkko on vahvistettu nauhalla, joka helpottaa asennusta ja lisää tuotteen kestoa pitkällä aikavälillä. UUTUUS: ROLL-techin viimeisin parannus on se, että sen alumiinilistan ulkoreuna on taitettu kaksinkertaiseksi, jotta tuotteen mekaanista kestävyyttä on saatu parannettua entisestään. Reuna ei myöskään ole terävä ja parantaa siten asentajan työturvallisuutta. * Keskiosan verkon kumpikin puoli päästää ilmaa läpi noin 1.45 cm paksuudelta. Näin Venturi-efekti saadaan aktivoitua 4-8 cm tuuletusraossa. 6 eternitycomfort

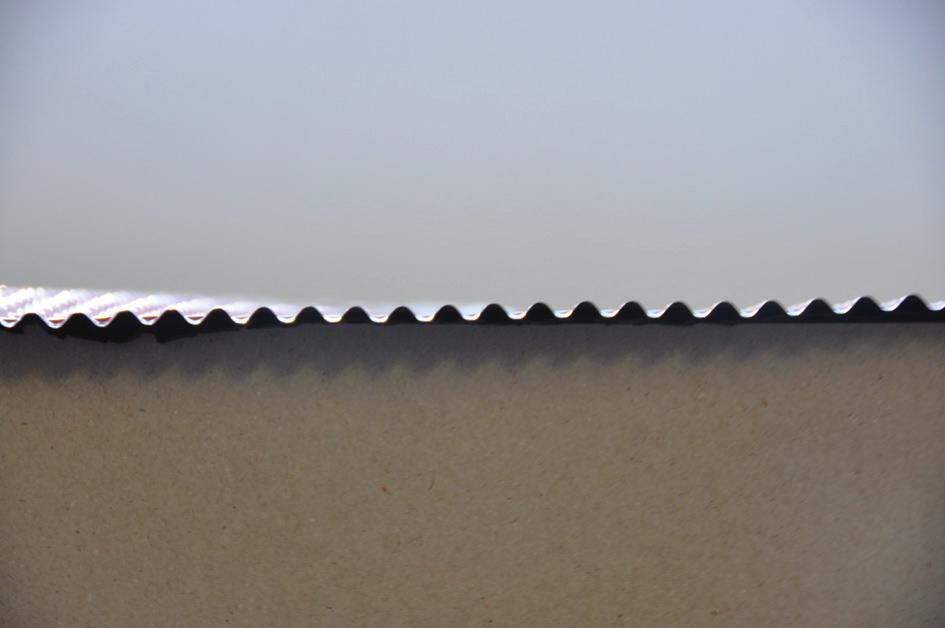

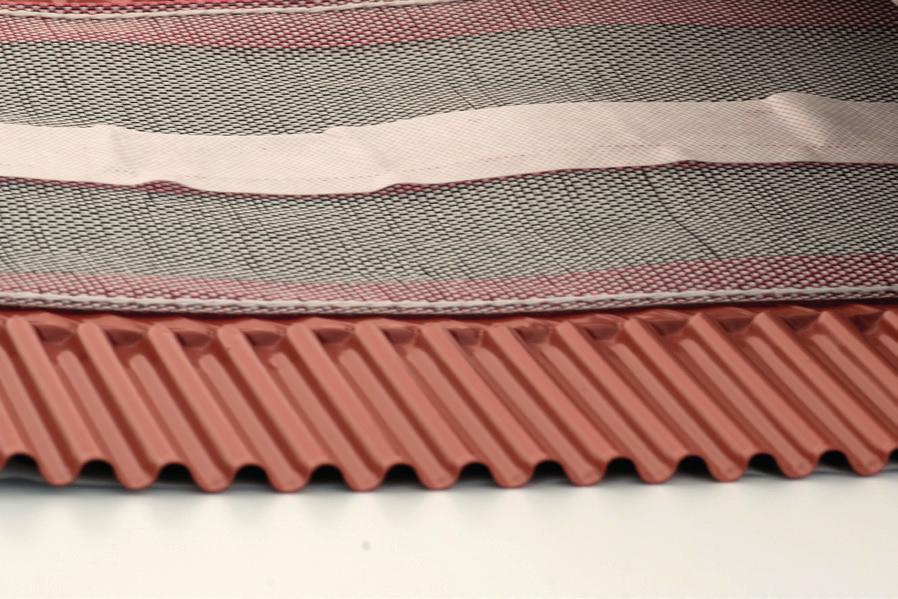

Tekniset ominaisuudet Alumiinin rypytys: ROLL-tech 370 ja 400 venyy +50% ja ROLL-tech 350 ja 310 venyy +40%.

01 Butyyliliima: Käytetään saavuttamaan mahdollisimman tiukka ja tiivis liitos ROLL-techin ja tiilen väliin ja estämään veden nousua sekä lintujen ja jyrsijöiden kulkua tuuletusrakoon.

UUTUUS: ROLL-techin viimeisin parannus on se, että sen alumiinilistan ulkoreuna on taitettu kaksinkertaiseksi, jotta tuotteen mekaanista kestävyyttä on saatu parannettua entisestään.

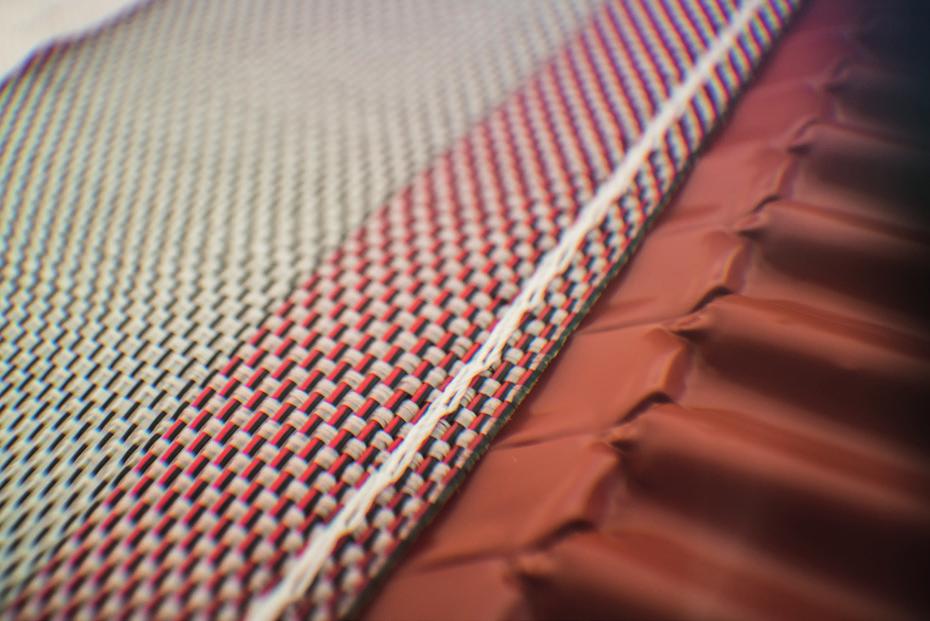

3 Tekniset ominaisuudet Alumiinin rypytys: ROLL-tech 370 ja 400 venyy +50% ja ROLL-tech 350 ja 310 venyy +40%. Tämä venymiskyky mahdollistaa tuotteen asentamisen tiiviisti myös kaikkein korkeampiprofiilisten kattotiilien yhteyteen. Tämä puolestaan varmistaa vahvan ja kestävän tartunnan. 01 Butyyliliima: Käytetään saavuttamaan mahdollisimman tiukka ja tiivis liitos ROLL-techin ja tiilen väliin ja estämään veden nousua sekä lintujen ja jyrsijöiden kulkua tuuletusrakoon. Keskinauha: Mahdollistaa nopean, oikean ja täydellisen asennuksen. UUTUUS: ROLL-techin viimeisin parannus on se, että sen alumiinilistan ulkoreuna on taitettu kaksinkertaiseksi, jotta tuotteen mekaanista kestävyyttä on saatu parannettua entisestään. Reuna ei myöskään ole terävä ja parantaa siten asentajan työturvallisuutta. Turvallisuus: UV-kestävä sauma alumiinin ja keskiverkon välillä takaa kestävyyden pitkällä aikavälillä. Keskiverkko: Varmistaa mahdollisimman suuren tuulettuvuuden sekä vesitiiviyden yhtä aikaa. Toimii myös lintuja hyönteisesteenä. Tekniset tiedot ROLL-tech 310 ROLL-tech 350 ROLL-tech 370 ROLL-tech 400 Materiaali alumiini polypropyleeniverkko, sadetiivis rakenne, punainen ja harmaa alumiini Malli polypropyleeniverkko ja alumiinilistat liimattu ja yhdistetty kaksoisompeleella Alumiinin paksuus 0,15 mm Butyyliliimakaistat noin 120 g/m Rullan leveys 310 mm 350 mm 370 mm 400 mm Rullan pituus 5 m Alumiinium venyvyys +40% +40% +50% +50% Ilman läpäisevyys mukaan >145 cm²/m (DIN ) UV-stabiliteetti Asennuslämpötila +2 C/+90 C (kun alle +2 C, lämmitä butyyliliima lämpimällä ilmalla) Pakkus 10 m (2 x 5 m rullaa) Väri (alumiinilista) Punaruskea Art Art Art Art Tummanruskea Art Art Art Art Musta Art Beige Art Riwega Srl ei ole vastuussa tuotteidensa huolimattomasta ja tarkoitukseensa sopimattomasta käytöstä. Tuotteet kattorakenteiden ilmanvaihtoon 7

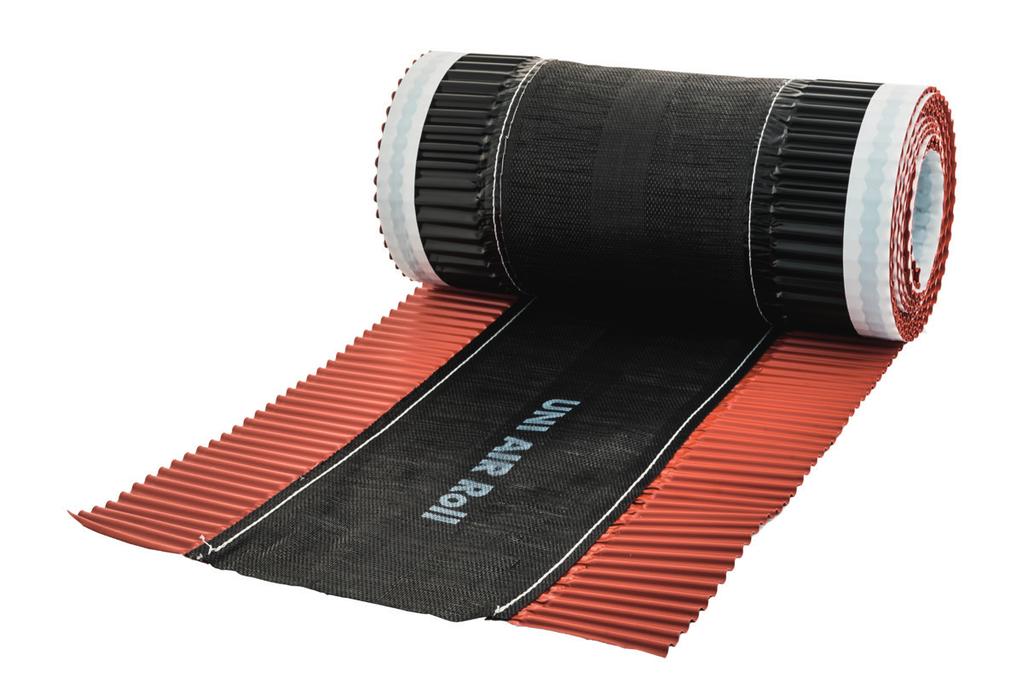

02 UNI AIR ROLL 310 / 370 / 400 EDUT: Erinomainen hinta-laatusuhde! Roiskevettä, lunta ja UV-säteilyä kestävä harjatiiviste. Monille alustoille hyvin muovautuva alumiinireunus.

Keskiosan polypropyleeniverkko takaa ilman läpäisevyyden DIN 4108-3 standardin mukaan.

Pitää kattosi kuivana ja puhtaana ja alentaa tiilen alapuolista lämpötilaa.

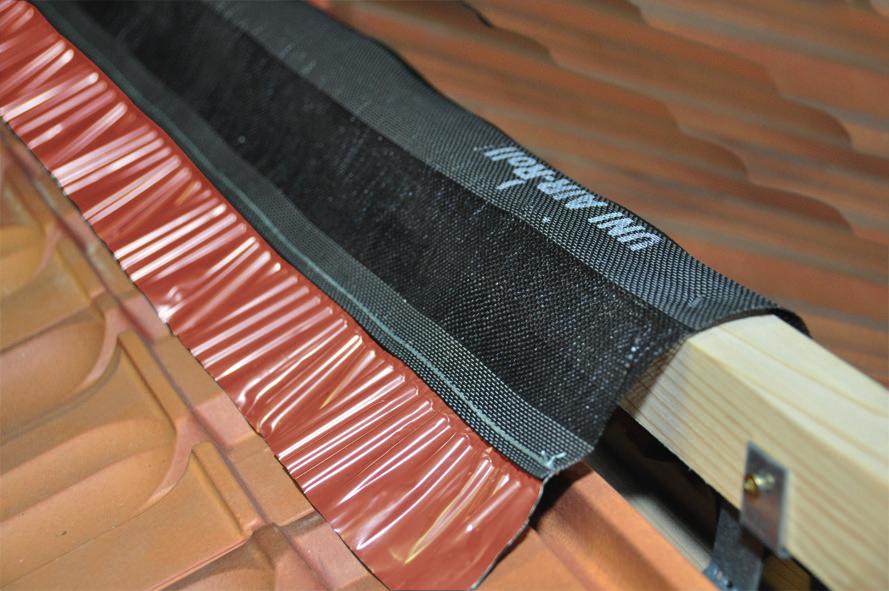

4 02 UNI AIR ROLL 310 / 370 / 400 EDUT: Erinomainen hinta-laatusuhde! Roiskevettä, lunta ja UV-säteilyä kestävä harjatiiviste. Monille alustoille hyvin muovautuva alumiinireunus. Taattu nykyvaatimusten mukainen ilmanvaihto. Tuotekuvaus ja tuotteen käyttö: UNI AIR ROLL on Riwegan harjatiiviste, jossa on korkea ilman läpäisevyys. Keskiosan polypropyleeniverkko takaa ilman läpäisevyyden DIN standardin mukaan. Yhdessä harjatiilen kanssa käytettynä se myös ehkäisee veden läpäisyä sekä lunta, ehkäisee jyrsijöitä, lintuja ja hyönteisiä pääsemästä katon rakenteisiin. Pitää kattosi kuivana ja puhtaana ja alentaa tiilen alapuolista lämpötilaa. Tekniset tiedot UNI AIR ROLL 310 UNI AIR ROLL 370 UNI AIR ROLL 400 Materiaali alumiini polypropyleeniverkko, sadetiivis rakenne, musta alumiini Malli Alumiinin paksuus Butyyliliimakaistat polypropyleeniverkko ja alumiinilistat liimattu ja yhdistetty ompeleella 0,12 mm noin 60 g/m Rullan leveys 310 mm 370 mm 400 mm Rullan pituus Alumiinium venyvyys +20% Ilman läpäisevyys mukaan >145 cm²/m (DIN ) UV-stabiliteetti Asennuslämpötila Pakkus Väri: punaruskea Väri: tummanruskea 5 m +2 C/+90 C (kun alle +2 C, lämmitä butyyliliima lämpimällä ilmalla) 20 m (4 x 5 m rullaa) Art Art Art Art Art Art Riwega Srl ei ole vastuussa tuotteidensa huolimattomasta ja tarkoitukseensa sopimattomasta käytöstä. 8 eternitycomfort

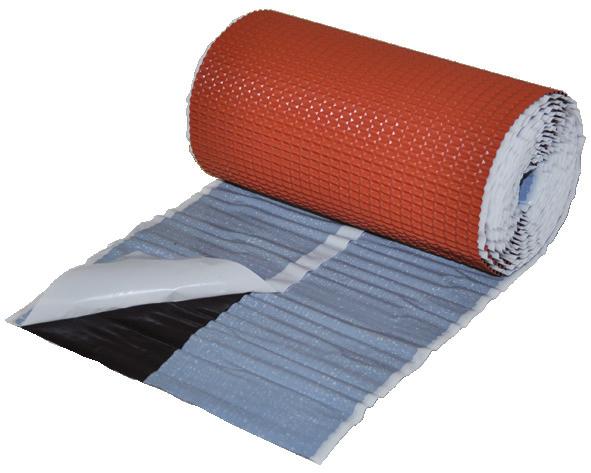

12 ROLL Flex TOP EDUT: Alu TOP 300/ 450/600 Ihanteellinen liitos!

Saatavana eri materiaaleina ja eri leveyksinä: 30, 45, 60 cm (ainoana markkinoilla) Alapuoli on kokonaan peitetty butyyliliimalla, tartuntapinta

Pb TOP 300 Cu TOP 300 Tuotekuvaus ja tuotteen käyttö: Laskostettu kolmiulotteinen nauha, jossa on erinomainen muokattavuus ja joustavuus.

ROLL Flex TOP on saatavana kolmella eri pintamateriaalilla: alumiinisena, lyijyisenä sekä kuparisena.

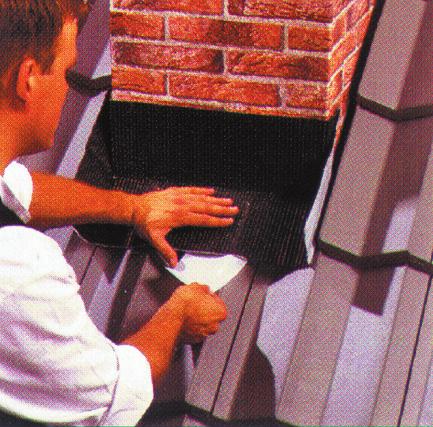

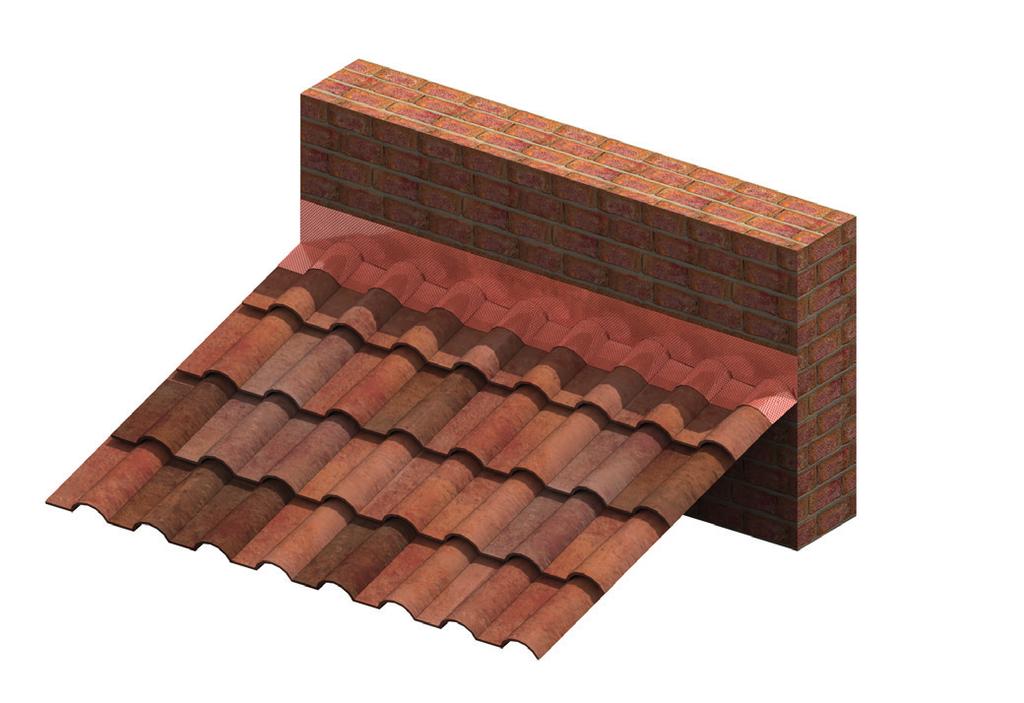

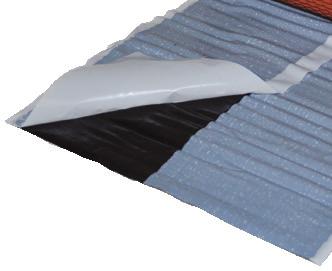

5 12 ROLL Flex TOP EDUT: Alu TOP 300/ 450/600 Ihanteellinen liitos! Muovattava kolmiulotteinen laskostettu nauha, täydellinen jokaisen epäjatkuvuuskohdan tiivistämiseen katoilla. Saatavana eri materiaaleina ja eri leveyksinä: 30, 45, 60 cm (ainoana markkinoilla) Alapuoli on kokonaan peitetty butyyliliimalla, tartuntapinta koko alalla. UV-säteilyä kestävä, vedenpitävä metallinen pintakerros. Pb TOP 300 Cu TOP 300 Tuotekuvaus ja tuotteen käyttö: Laskostettu kolmiulotteinen nauha, jossa on erinomainen muokattavuus ja joustavuus. Kolmiulotteisen pintakuvionsa ansiosta ROLL Flex TOP voidaan muokata kaikkiin suuntiin. ROLL Flex TOP on saatavana kolmella eri pintamateriaalilla: alumiinisena, lyijyisenä sekä kuparisena. Alumiini- ja lyijyversiot on jauhemaalattu säänkestävillä ja UV-kestävillä maaleilla. Nauhan alapuoli on kokonaan pinnoitettu butyyliliimanauhalla, joka on suojattu kaksiosaisella silikonisuojanauhalla. ROLL Flex Top soveltuu erinomaisesti käytettäväksi katon vedeneristykseen haastavissa kohdissa, kuten kattoikkunoissa, savupiipun juuressa, kattotiilen ja seinän yhtymäkohdassa, sisätaitteissa, räystäillä ja niin edelleen. 9 eternitycomfort

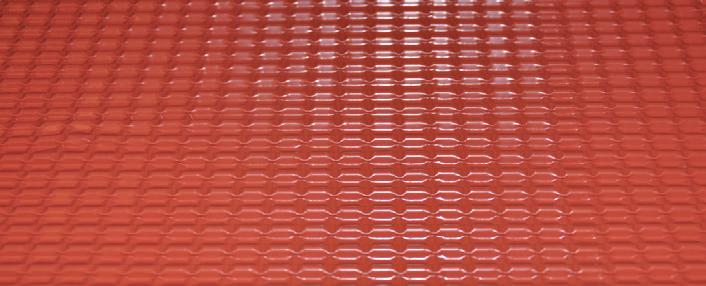

12 Muovattava kolmiulotteinen pintakuvio Paineltava laskostus 1.

seuraten ja paine- tarvittaessa käytä USB Primer nauha le tiukasti

Nurkissa, asenna ROLL Flex Top päällekkäin ja leikkaa pois ylimääräinen

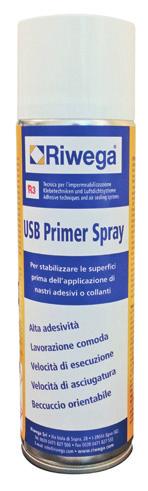

Valmis tiivistys TOP juuren pohjaan saakka Tarvikkeet USB Primer Spray

(jää), rasva, pöly ja lika heikentää teipin liima painetaan tiiviisti ja

vakauttaa kosteat alustan huokoiset, sitä parempi adheesio välitt-

Jotta paras mahdollinen tartunta saavutetaan, suosittelemme kovan

Tekniset tiedot Materiaali Paksuus (ilman butyyliä) Liima

punainen Väri: ruskea Väri: musta Kupari ROLL Flex TOP Pb lyijy 0,20 mm

01106303 ROLL Flex TOP Alu alumiini 0,15 mm butyyliliima -30 C /+80 C 5m

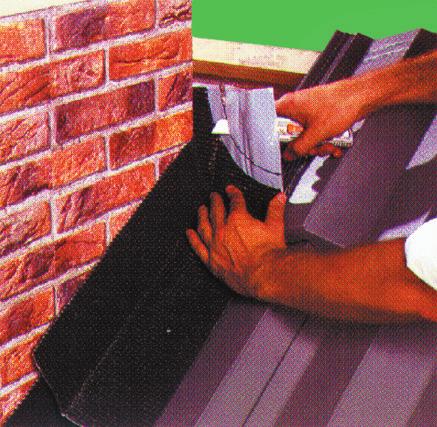

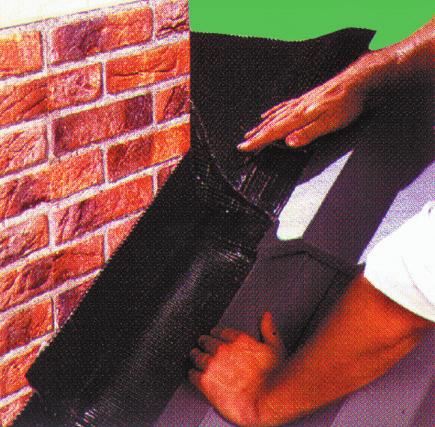

6 12 Muovattava kolmiulotteinen pintakuvio Paineltava laskostus 1. Aseta ROLL Flex TOP paikalle- Butyyliliima kaksiosaisella suojanauhalla 2. Muovaile ROLL Flex TOP alus- 3. Jatka samalla tavalla sivut; en ja poista liimapinnan suoja- tan muotoja seuraten ja paine- tarvittaessa käytä USB Primer nauha le tiukasti alustaansa Spray -pohjustetta. 4. Nurkissa, asenna ROLL Flex Top päällekkäin ja leikkaa pois ylimääräinen nauha 5. Muotoile ja venytä ROLL Flex 6. Valmis tiivistys TOP juuren pohjaan saakka Tarvikkeet USB Primer Spray Painelurulla teippien kiinnitykseen Liimattavan alustan tulee olla kuiva ja puhdas. Vesi, Täydellinen tartunta saavutetaan vain siten, että kosteus, kuura (jää), rasva, pöly ja lika heikentää teipin liima painetaan tiiviisti ja huolellisesti kiinni akryyliliiman tartuntaa alustaansa. Paras ratkaisu alustaansa. Mitä paremmin butyyliliima läpäisee tähän on USB Primer Spray, joka vakauttaa kosteat alustan huokoiset, sitä parempi adheesio välitt- ja/tai pölyiset alustat. ömästi sekä pitkän ajan kuluessa. Jotta paras mahdollinen tartunta saavutetaan, suosittelemme kovan painelurullan käyttöä asennuksessa. Tekniset tiedot Materiaali Paksuus (ilman butyyliä) Liima UV-stabiliteetti Lämmönkesto Rullan pituus Leveys Varastointi Väri: punainen Väri: ruskea Väri: musta Kupari ROLL Flex TOP Pb lyijy 0,20 mm butyyliliima -30 C /+80 C 5m 300 mm Art Art Art ROLL Flex TOP Alu alumiini 0,15 mm butyyliliima -30 C /+80 C 5m 300 mm 450 mm 600 mm varastointi puhtaassa ja kuivassa paikassa, alle 30 C Art Art Art Art Art Art Art ROLL Flex TOP Cu kupari 0,10 mm butyyliliima -30 C /+80 C 5m 300 mm Art Riwega Srl ei ole vastuussa tuotteidensa huolimattomasta ja tarkoitukseensa sopimattomasta käytöstä. Tuotteet kattorakenteiden ilmanvaihtoon 10
