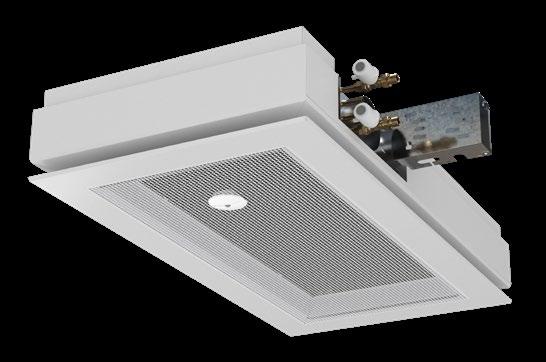

1 Ripustusasennettava ilmastointimoduuli tarveohjattuun ilmanvaihtoon ja Swegonin WISE-järjestelmään LYHYESTI Ripustusasennettu ilmastointimoduuli tarpeen mukaiseen sisäilmastoon Swegonin WISE-järjestelmään. Kaikki huonetarvikkeet voidaan helposti liittää skannerilla ja käsipäätteellä Säästää energiaa, koska ilmanvaihtoa, lämmitystä ja jäähdytystä käytetään juuri sen verran kuin tarvitaan, ei enempää eikä vähempää. Erinomainen viihtyvyys tuote- tai huonekohtaisen säädön ansiosta. Vesikiertoinen jäähdytys ja lämmitys Vedoton sisäilmasto, ilmanjako 4 suuntaan ja Swegonin ADC (Anti Draught Control) tarjoavat parhaan viihtyisyyden ja joustavuuden nykyisiin ja tuleviin tarpeisiin Ensiöilmavirta Painealue Jäähdytysteho - yhteensä Koko (mm) Lämmitysteho l/s Pa W W WISE Parasol EX 690 WISE Parasol EX 1290 Pituus Leveys Korkeus Pituus Leveys Korkeus

2 Sisällysluettelo Tekninen kuvaus... 3 Kompakti plug & play -yksikkö... 4 Tehdasasennetut osat... 4 Suutinasetus... 6 ADC... 7 Asennus... 8 Ripustus... 8 Liitäntämitat... 8 Tekniset tiedot Sähköiset tiedot Jäähdytys Lämmitys Ääni Mitat WISE Parasol EX WISE Parasol EX Tehdasasennetut lisävarusteet Lisävarusteet Erittely Urakkaraja Laitekuvaus Oikeus rakennemuutoksiin pidätetään

3 Tekninen kuvaus WISE-järjestelmä Tarpeen mukaan ohjattu ilmanvaihto ei ole koskaan ollut näin helppoa. WISE-järjestelmä on selostettu WISEjärjestelmäoppaassa, joka löytyy osoitteessa Langaton tiedonsiirto WISE-järjestelmän älykkäät huonetuotteet/noodit kommunikoivat langattomasti sisäänrakennetuilla radiolähettimillä. Virransyötön saavat tuotteet toimivat lähettiminä ja vastaanottimina ja niitä voidaan tietyissä tapauksissa käyttää tiedonsiirron välittämiseen/ vahvistamiseen. Paristokäyttöiset tuotteet toimivat ainoastaan lähettiminä. WISE tukee erilaisia sisäilmastojärjestelmien yhdistelmiä. Mahdollisuus yhdistää vesikiertoisia ja ilmakiertoisia järjestelmiä rakennuksessa aina kerrostason vyöhyke- ja huonetasolle asti. WISE mahdollistaa useiden järjestelmäratkaisujen samanaikaisen ohjauksen. Ilmastointimoduuli WISE Parasol EX WISE Parasol EX -ilmastointimoduuli sisältyy WISEjärjestelmään ja säätää ilmavirran tarpeen mukaan ja lämmittää/jäähdyttää parhaan energiatehokkuuden ja viihtyvyyden varmistamiseksi. WISE Parasol EX voidaan sovittaa ja yhdistellä täyttämään useimpien projektien viihtyvyysvaatimukset sekä nyt että tulevaisuudessa. WISE Parasol EX on täydellinen ja täysin muuntojoustava tuote säädettävällä hajotuskuviolla, johon kaikki lisävarusteet voidaan asentaa valmiiksi tehtaalla. WISE Parasol EX on saatavana yksi- ja kaksimoduulisena yksikkönä: Koot: Moduulit: 690x690; 690x1290 Tuloilma ja jäähdytys Tuloilma, jäähdytys ja lämmitys (vesi) Suunnittelu / Tyyppihuone Katso WISE järjestelmäkuvaus, jonka voi ladata osoitteesta Huolto Tuote ei kaipaa muuta huoltoa/kunnossapitoa kuin puhdistus tarvittaessa. Katso erillinen käyttöohje osoitteessa Ympäristö Materiaaliselostus löytyy osoitteesta Asennus: Ripustusasennus tai tiiviisti kattoa vasten Oikeus rakennemuutoksiin pidätetään. 3

4 POWER WISE Parasol EX Kompakti plug & play -yksikkö WISE Parasol EX:n ohjausjärjestelmässä on radiolähetin WISE-järjestelmään pariliittämistä varten. Yksikkö tarvitsee vain 24 V syötön, minkä jälkeen se pariliitetään SuperWISEjärjestelmään ja sille määritetään toiminto. Wise Parasol EX voidaan varustaa useilla lisävarusteilla, jotka asennetaan tuotteeseen tehtaassa. WISE Parasol EX lähettää arvonsa jatkuvasti SuperWISEin. Tämän ansiosta todellista ilmavirtaa ja painetta voidaan seurata reaaliaikaisesti. Tuotteen ohjausyksikön sisäänrakennettu radiolähetin kommunikoi huoneen asetusarvosäätimen tai mahdollisen lämpötila-anturin ja anturien kanssa. WISE Parasol EX toimii yksin ja sille voidaan helposti määrittää uusia toimintoja ja asetusarvoja haluttujen huonetoimintojen saavuttamiseksi. Jos halutaan uusia toimintoja, ne on helppo lisätä uudella IC Design -ohjelmistolla ja uudella selkeällä SuperWISE-verkkoliitännällä. Tämä tarjoaa suuria etuja esim. muutettaessa kerroksen pohjaratkaisu avotoimistosta solukonttoriksi. Katso myös WISE-järjestelmäopas ja WISE-toiminto-opas osoitteessa Tehdasasennetut osat 24 V AC A STATUS COM Kuva 1. WISE Parasol EX -moduuliin tehdasasennetut komponentit A: Käyttöönotto-painike WISE Parasol EX:ssä on vakiovarusteena seuraavat osat: WISE CU sisäänrakennetulla paineanturilla ja 2 tulolla ModBusin kautta kommunikoivia WISE-antureita varten, yleinen Modbus-tulo/lähtö esim painearvojen keräämiseen ulkoisesta paineanturista. Myös WISEkastepistevalvonnan anturi voidaan kytkeä. Paineanturi Tehdasasennetut komponentit lisävarusteena: Ilmanlaatuanturi WISE SMA, joka mittaa lämpötilan, RH:n ja VOC:n, asennetaan tehtaalla. Läsnäoloanturi WISE SMB, joka mittaa lämpötilan ja tunnistaa läsnäolon. Venttiilit ja toimilaitteet (toimitetaan kytkettynä, mutta vaativat asennuksen putkiin). 4 Oikeus rakennemuutoksiin pidätetään

5 Helppo säätää Sisäänrakennettu suutinsäätö säätömahdollisuuksineen varmistaa optimaalisen viihtyvyyden ja mahdollistaa WISE Parasol EX:n mukauttamisen tilojen koon tai käytön muuttuessa. Ilmastointimoduuli voidaan säätää niin, että kultakin sivulta puhalletaan erilaisia ilmavirtoja. Helppo asentaa WISE Parasol EX:n pienet mitat helpottavat käsittelyä erityisesti rakennustyömaalla, mikä vähentää käsittelyvaurioiden määrää ja parantaa työympäristöä. Suuri teho Suuren tehonsa ansiosta WISE Parasol EX pystyy käsittelemään normaalin toimiston jäähdytystarpeen % pienemmällä kattopinta-alalla perinteiseen ilmastointipalkkiin verrattuna. Kuva 2. Versio A: Jäähdytys- ja tuloilmatoiminto 1 = Ensiöilma iv-koneelta 2 = Indusoitu huoneilma 3 = Ensiöilma sekoitettuna jäähdytettyyn huoneilmaan Sopivia tiloja WISE Parasol EX sopii mainiosti vakiosovelluksena esim.: Neuvotteluhuone ja maisematoimisto tarpeenmukaisella ilmavirtasäädöllä, jonka jäähdytystarve on normaalista korkeaan. Läsnäolo-ohjaus säästää energiaa, kun huone on tyhjänä. Käyttäjät voivat helposti säätää huonelämpötilaa parhaan viihtyvyyden varmistamiseksi. Toimistohuone tarpeenmukaisella ilmavirtasäädöllä, jonka jäähdytystarve on normaalista korkeaan. Läsnäoloohjaus säästää energiaa, kun käyttäjät eivät ole huoneessa päivän aikana ja toimistoaikojen ulkopuolella. Käyttäjät voivat helposti säätää huonelämpötilaa parhaan viihtyvyyden varmistamiseksi. WISE Parasol EX soveltuu erinomaisesti myös muihin tiloihin kuten: Opetustilat Hotellit Ravintolat Sairaalat Kaupat Ostoskeskukset Kuva 3. Versio B: Lämmitys- ja tuloilmatoiminto (sisältää myös jäähdytystoiminnon) 1 = Ensiöilma iv-koneelta 2 = Indusoitu huoneilma 3 = Ensiöilma sekoitettuna lämmitettyyn huoneilmaan Muotoilu WISE Parasol EX on kehitetty ja suunniteltu toimimaan ilman alaslaskettua kattoa. Se voidaan ripustaa tai ruuvata kiinni kattoon. WISE Parasol EX:ään on saatavana liitäntäkoteloita, jotka peittävät kanavat ja putket. Katso luku Asennus Oikeus rakennemuutoksiin pidätetään. 5

6 Suutinasetus WISE Parasol EX:n ainutlaatuisen sisäänrakennetun suutinsäädön ansiosta kaikki neljä sivua voidaan säätää yksilöllisesti. Ensiöilma voidaan ohjata haluttuun suuntaan yksikön sijainnista ja tilan ensiöilmantarpeesta riippuen. Ilmavirran suunta optimoidaan helposti Swegonin IC Design -mitoitusohjelman avulla, joka on saatavana osoitteessa Halutut suutinasetukset tehdään tehtaalla, mutta niitä on tarvittaessa helppo muuttaa paikan päällä. K-kerroin Jokaiselle suutinasetukselle on määrätty k-kerroin. Yksikön k-kerroin saadaan laskemalla yhteen jokaisen sivun suutinasetusten k-kertoimet. Optimoidun suutinasetuksen K-kerroin saadaan myös IC Design -ohjelmasta. Erityiset suutinasetukset Optimoitujen suutinasetusten määrityksessä lähdetään aina siltä sivulta, jolla vesiliitäntä on. Sitten jatketaan vastapäivään sivu kerrallaan ks. kuva 4-5. Haluttaessa yksiköt voidaan tilata valmiiksi asetettuina tehtaalta (ei koske varastosta saatavia yksiköitä). Kuva 4. Näkymä ylhäältä, sivut 1-4 WISE Parasol EX 690 Kuva 5. Näkymä ylhäältä, sivut 1-4 WISE Parasol EX 1290 Kuva 8. Suutinasetus Esimerkki 1: Suutinasetus LHLH antaa pienimmän mahdollisen poissaoloilmavirran (sivut 1+3 auki). Tämä antaa n. 4 l/s minimi-/poissaoloilmavirran ja n. 35 l/s maksimi-ilmavirran paineella p i = 70 Pa Kuva 6. Esimerkki 1. A = 2,1 l/s, B = 15,3 l/s Kuva 7. Esimerkki 2. A = 5,8 l/s, B = 15,3 l/s Esimerkki 2: Jos sen sijaan on tärkeämpää saada ulos mahdollisimman suuri maksimi-ilmavirta/teho, suuttimet asetetaan asentoon HHHH, täysin auki joka sivulla. Tällöin saadaan suurempi maksimi-ilmavirta, mutta seurauksena on myös jonkin verran suurempi poissaoloilmavirta. Nämä säädöt ovat vain eri asetuksia samassa fyysisessä tuotteessa, joten kyseessä on hyvin joustava ja sovituskelpoinen yksikkö, erityisesti integroidun ohjelmiston kanssa. IC-Design-ohjelmassa nähdään kunkin sivun k-kertoimet ja voidaan nopeasti testata eri vaihtoehtoja. 6 Oikeus rakennemuutoksiin pidätetään

7 ADC Kaikki ilmastointimoduulit toimitetaan ADC-ilmanohjaimella. ADC-lyhenne tulee sanoista Anti Draught Control, mikä tarkoittaa, että sisään puhallettavan ilman puhalluskuviota voidaan säätää vetovaaran välttämiseksi. Palkin kummallakin puolella on useita ADC-yksiköitä, joissa kussakin on neljä ilmanohjainta. Jokainen yksikkö voidaan säätää suorasta asennosta 40 asteen kulmaan oikealle tai vasemmalle 10 asteen portain. Tämä varmistaa suuren joustavuuden ja helpon säädön vaikuttamatta järjestelmän toimintaan. ADC ei vaikuta lainkaan äänitasoon ja staattiseen paineeseen. Vesiteho pienenee 5 10 %, kun ADC säädetään "viuhkamuotoon". Kuva 10. ADC:n säätömahdollisuudet, viuhkamuoto Kuva 11. ADC:n säätömahdollisuudet, X-muoto Kuva 9. ADC, säätöalue asteen portain 0 Kuva 12. ADC:n säätömahdollisuudet, suora asetus Oikeus rakennemuutoksiin pidätetään. 7

8 Asennus Suositellut kattotyypit WISE Parasol EX on suunniteltu ripustettavaksi tai tiiviisti kattoa vasten. Ripustus WISE Parasol EX koostuu perusyksiköstä ja aluspellillä varustetusta designmoduulista. WISE Parasol EX:ssä on neljä ripustuskiinnikettä Asennettaessa kiinni kattoon ei tarvita asennussarjaa. Ripustusasennukseen käytetään neljää kierretankoa (kuva 13). Kierretanko, asennusosa SYST MS M8 (kuva 14) tilataan erikseen. Liitäntämitat Kuva 13. Kiinnitys. Asennettaessa kiinni kattoon ei tarvita asennussarjaa. Ripustusasennukseen käytetään SYST MS M8 -asennussarjaa, joka tilataan erikseen. Vesi Ilman venttiilejä: Jäähdytys, sileä putkenpää (Cu) Ø 12 x 1,0 mm Lämmitys, sileä putkenpää (Cu) Ø 12 x 1,0 mm Mukana toimitetut ja kytketyt venttiilit ja toimilaitteet: Jäähdytys, ulkokierre DN15 (1/2 ) Lämmitys, ulkokierre DN15 (1/2 ) Ilma Liitäntäputki Ø 125 mm Ilman liittäminen WISE Parasol EX toimitetaan liitäntäputki asennettuna samalle puolelle kuin vesiliitäntä. Vastakkaisella puolella on luukku, jota WISE Parasol EX mallissa voi käyttää vain puhdistusaukkona. Putkisarja ja suojukset eivät sovi, jos puhdistusaukkoa käytetään ilmaliitäntänä. Kuva 14. Asennusosa SYST MS M8-1, kattokiinnike ja kierretanko Veden liittäminen Yhdistä vesiputket pika- tai puserrusliittimillä, jos tuote on tilattu ilman venttiilejä. Huomaa, että puserrusliittimiä käytettäessä putkissa pitää käyttää tukiholkkeja. Älä käytä vesiputkien liittämiseen juotosliitosta. Korkeat lämpötilat voivat vahingoittaa yksikön olemassa olevia juotoksia. Joustava vesiliitäntäletku on saatavana sekä sileää putkenpäätä että venttiiliä varten ja tilataan erikseen. Kuiva jäähdytys Vedenpoistojärjestelmää ei tarvita, koska ilmastointimoduulit tulee mitoittaa siten, että kondenssivettä ei pääse syntymään. Ohjauslaitteiston kytkentä Katso WISE Parasol EX käyttöohje. 8 Oikeus rakennemuutoksiin pidätetään

9 Asennettu ohjausyksikkö Perusyksikön sivulla on ohjauspelti, johon on koottu kaikki ohjausvarusteet. Samalla puolella on myös vesiliitäntä ja ilmaliitäntä, mikä helpottaa asennusta ja huoltoa. Toimitettaessa ohjauspelti ohjausyksiköineen ja paineantureineen on käännetty sisään ja hyvin suojassa. Kun perusyksikkö on asennettu kattoon, ohjauspelti käännetään ulos 90, jotta ohjausvarustukseen päästään käsiksi. Jos tuote venttiilisarjan kanssa, ne toimitetaan kytkettynä ohjausyksikköön ja ripustettuna ohjauspellin alaosaan. Venttiilisarja nostetaan irti ohjauspellistä ja asennetaan jäähdytys- ja lämmitysveden paluuputkiin. a. b. Ilmastointimoduulin ja liitäntäkotelon asennus Kun venttiilisarja on kytketty, asennetaan ilmastointimoduuli ja aluspelti. Jos tuote on tilattu WISE SMB aluspellissä, se asennetaan ennen kuin aluspelti asennetaan tuotteeseen. WISE SMB:n kaapeli on silloin asennettu tuotteeseen ja kytketty ohjausyksikköön. Jäljellä on vain pistokkeen kytkeminen WISE SMB:een. c. Liitäntäkotelon voi tilata lisävarusteena ja se piilottaa silloin sekä ohjausvarusteet että vesi- ja ilmaliitännät. d. Lisätietoa osoitteessa olevassa dokumentaatiossa WISE Parasol EX käyttöohje WISE Suunnitteluopas - ilmanvaihto, lämmitys & jäähdytys WISE-suunnitteluopas - sähkö ja ohjaus e. Kuva 15. WISE Parasol EX - osien asennus a: Perusyksikkö toimitettaessa b: Ohjauspelti ulostaitettuna ja venttiilisarja asennettuna c: Ilmastointimoduuli ja SMB asennettuna aluspeltiin d: Ilmakanava asennettuna e: Liitäntäkotelo asennettuna Oikeus rakennemuutoksiin pidätetään. 9

10 Tekniset tiedot Kokonaisjäähdytysteho, maks. Lämmitysteho, maks. Ilmavirta Yksimoduuliyksikkö Kaksimoduuliyksikkö Pituus Yksimoduuliyksikkö Kaksimoduuliyksikkö Leveys Korkeus Yksiköiden mittatoleranssi (±2) mm W 2450 W 7-34 l/s 9-55 l/s 690 mm 1290 mm 690 mm 230 mm Suositellut raja-arvot Painetasot Käyttöpaine patteri, maks kpa * Koestuspaine patteri, maks kpa * * Ilman ohjauslaitteistoa Suutinpaine Suositeltu pienin suutinpaine patterilämmitystä käytettäessä, p i Suositeltu pienin suutinpaine pohjalevy suurtehoasennossa, p i Pa 70 Pa 70 Pa Vesivirta Varmistaa järjestelmän mahdollisten ilmakerääntymien mukaan tempautumisen. Jäähdytysvesi, min. Lämmitysvesi, min. 0,030 l/s 0,013 l/s Sähköiset tiedot Käyttöjännite: Liitännät johdinala 24 VAC ±15 % Hz Sähkö: Ruuviliitin maks. 2,5mm 2 Venttiilitoimilaite: Push-in-jousiliitin, maks. 1,5 mm 2 Suurin tehonkulutus: Katso alla oleva taulukko WISE Parasol EX -vakioversio: VA / yksikkö WISE CU 2,3 Vakio VA yhteensä WISE DPS Modbus 0,8 5,1 Peltimoottori (315C) 2 Lisävarusteet: VA / yksikkö Toimilaite, ACTUATORb 7 WISE SMA 0,8 WISE SMB 0,6 Esimerkki: WISE Parasol EX -vakioversio seuraavilla lisävarusteilla: Toimilaite jäähdytykselle ja lämmitykselle sekä WISE SMA, energiakulutus on yhteensä 5, ,8 = 12.9 VA Lämpötilamuutokset Jäähdytysvesi, lämpötilan nousu Lämmitysvesi, lämpötilan lasku Lämpötilaerot ilmoitetaan aina Kelvin-asteina (K). Merkinnät P Teho (W) t l t r t m T m T l T k T v v q p p Ensiöilman lämpötila ( C) Huoneilman lämpötila ( C) Veden keskilämpötila ( C) Lämpötilaero t r - t m (K) Lämpötilaero t l - t r (K) Meno- ja paluuveden lämpötilaero, jäähdytys (K) Meno- ja paluuveden lämpötilaero, lämmitys (K) Veden nopeus (m/s) Ilmavirta (l/s) Paine (Pa) Painehäviö (Pa) 2 5 K Menolämpötila Jäähdytysvesi ** 4-10 K Lämmitysvesi, maks. 60 ºC ** Jäähdytysveden lämpötilan tulee aina olla sellaisella tasolla, ettei kondensoitumista pääse muodostumaan. Täydentävä alaindeksi: k = jäähdytys, v = lämmitys, l = ilma, i = säätö, korr = korjaus Suutinpaine (säätöpaine) p l = (q l / k pl ) 2 p l q l k pl Suutinpaine (Pa) Ensiöilmavirta (l/s) Suutinasetuksen painehäviövakio, ks. taulukot Oikeus rakennemuutoksiin pidätetään

11 Jäähdytys Vakio Jäähdytystehot on mitattu standardin EN mukaan ja muunnettu vakiovesivirralle käyrästön 2/3 mukaan. Korjattu teho - vesivirta Erisuuruiset vesivirrat vaikuttavat tietyssä määrin saatavaan tehoon. Vertaamalla saatua vesivirtaa käyrästöön 2 tai 3 voidaan taulukoissa 2-3 ilmoitettua tehoa joutua säätämään jonkin verran ylös- tai alaspäin. Laskentakaavat jäähdytys Seuraavilla kaavoilla voidaan laskea parhaiten sopiva ilmastointimoduuli. Laskennassa tarvittavat arvot saadaan taulukoista. Painehäviö jäähdytyspatterissa p k = (q k / k pk ) 2 p k Painehäviö jäähdytyspatterissa (kpa) q k Jäähdytysvesivirta (l/s), ks. käyrästö 1 k pk Jäähdytyspiirin painehäviövakio, ks. taulukot 1-2 P korr = k P k Korjattu teho (W) P korr k P k Korjauskerroin Veden jäähdytysteho Käyrästö 2. Korjattu teho - vesivirta, WISE Parasol EX 690 Ilman jäähdytysteho P l = 1,2 q l T l Ensiöilman jäähdytysteho (W) P l q l Ensiöilmavirta (l/s) T l Lämpötilaero tuloilman (t l ) ja huoneilman (t r ) välillä (K) Veden jäähdytysteho P k = 4186 q k T k Veden jäähdytysteho (W) P k q k T k Jäähdytysvesivirta (l/s) Meno- ja paluuveden lämpötilaero, jäähdytys (K) Käyrästö 3. Korjattu teho - vesivirta, WISE Parasol EX 1290 Käyrästö 1. Vesivirta - jäähdytysteho P k (W) 1500 T k (W) ( K) = 5 K 4 K K 2 K 1 K 0 q k (l/s) 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 v(m/s) 0,3 0,4 0,5 0,6 0,7 0,8 0, Oikeus rakennemuutoksiin pidätetään. 11

12 Käyrästö 4. Painehäviö - jäähdytysvesivirta Taulukko 1. Jäähdytysteho, WISE Parasol EX 690 Suutinasetus 1) Suutinpaine Suutinasetus 1) Ensiöilmavirta Äänitaso db(a) 2) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) / T mk 3) Painehäviövakio ilma/vesi (l/s) k pl k pk 50 Pa LLLL 13 < ,84 0,0183 Suutinpaine Ensiöilmavirta Äänitaso db(a) 2) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) / T mk 3) Painehäviövakio ilma/vesi (l/s) k pl k pk 50 Pa LLLL 7,2 < ,01 0,0173 LHLH 13,4 < ,89 0,0173 HHHH 19, ,77 0, Pa LLLL 8,5 < ,01 0,0173 LHLH 15, ,89 0,0173 HHHH 23, ,77 0, pa LLLL 9, ,01 0,0173 LHLH 17, ,89 0,0173 HHHH 26, ,77 0,0173 Taulukko 2. Jäähdytysteho, WISE Parasol EX ) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect- tai IC Design-mitoitusohjelmaa, jonka saa osoitteesta 2) Huonevaimennus = 4 db LHLH 29, ,16 0,0183 HHHH 35, ,04 0, Pa LLLL 15,4 < ,84 0,0183 LHLH 34, ,16 0,0183 HHHH 42, ,04 0, pa LLLL 17,5 < ,84 0,0183 LHLH 39, ,16 0,0183 HHHH 47, ,04 0,0183 3) Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta ensiöilman jäähdytystehoon. Huom! Kokonaisjäähdytysteho on ensiöilman ja veden jäähdytystehojen summa. 12 Oikeus rakennemuutoksiin pidätetään

13 Taulukko 3. Jäähdytysteho vapaassa konvektiossa Yksikkö (mm) Jäähdytysteho (W) lämpötilaerolla (huone vesi) T mk (K) Laskentaesimerkki jäähdytys Toimistohuone ilman alaslaskettua kattoa, jonka mitat ovat l x s x k = 2,4 x 4 x 2,7 m, varustetaan ilmastointimoduulilla. Kokonaisjäähdytystehon tarpeeksi on laskettu 50 W/m 2. Jäähdytystehon täyttämiseksi tarvitaan WISE Parasol EX, jonka teho on 50 x 2,4 x 4 = 480 W. Mitoittava huonelämpötila (t r ) 24 C, jäähdytysveden lämpötila (meno/paluu) 14/16 C ja ensiöilman lämpötila (t l ) 16 C antaa: T k = 2 K T mk = 9 K T l = 8 K Huoneen haluttu ensiöilmavirta (q l ) on 16 l/s. Yksi vyöhykepelti varmistaa, että paine kanavassa pysyy vakioarvossa 73 Pa, joka tässä tapauksessa antaa suutinpaineeksi 70 Pa. Tuotteen aiheuttama äänitaso ei saa ylittää 30 db(a). Ratkaisu Jäähdytys Ensiöilman jäähdytysteho lasketaan kaavalla: P l = 1,2 T l q l P l = 1, = 154 W WISE Parasol EX -ilmastointimoduulin on siis pystyttävä tuottamaan vesipuolella jäähdytysteho = 326 W. Taulukosta 1 voidaan lukea, että WISE Parasol EX 690 x 690 mm suutinasetuksella LHLH ja tuloilmavirralla 15,8 l/s antaa vesipuolen jäähdytystehoksi 378 W. Tämä siis riittää huoneen jäähdytystarpeen tyydyttämiseksi. Samalla tämä suutinasetus merkitsee, että poissaolotilassa voidaan säästää suuri ilmamäärä, joka tässä tapauksessa on 4,3 l/s (katso ProSelect tai IC Design). Vaihtoehtoisesti voidaan käyttää suutinasetusta HHHH, joka antaa enemmän ilmaa poissaolotilassa, eli vähemmän säästöä, mutta vastaavasti ilmavirran ja jäähdytyksen ylikapasiteettia käytettäväksi, jos esim. on käytävä usein toimistolla. Jäähdytysvesi Jäähdytysveden jäähdytystehontarpeella 326 W saadaan käyrästöstä 1 tarvittava vesivirta. Lämpötilan lisäys T k = 2 K = antaa vesivirraksi 0,039 l/s. Käyrästöstä 2 voidaan lukea, että vesivirta 0,039 l/s ei anna täydellistä pyörrevirtausta, vaan sitä on korjattava tehon alennuskertoimella 0,97. Tehohäviö kompensoidaan laskemalla ilmastointimoduulin tarvittava jäähdytysteho seuraavasti: P k = 326 / 0,97 = 336 W. Uudeksi vesivirraksi saadaan käyrästöstä 1 q k = 0,040 l/s. Painehäviöksi voidaan saadaan 5,5 kpa käyrästöstä Oikeus rakennemuutoksiin pidätetään. 13

14 Lämmitys Lämmitystoiminto WISE Parasol EX -ilmastointimoduuli soveltuu erinomaisesti sekä jäähdytykseen että lämmitykseen, sillä se pystyy sekoittamaan nopeasti ensiöilman huoneilmaan. Tilojen lämmittäminen kattoa pitkin virtaavalla ylilämpöisellä ilmalla katon kautta on toisin sanoen hyvä vaihtoehto perinteisille radiaattoriratkaisuille. Sen etuja ovat muun muassa alhaisemmat asennuskustannukset, helpompi asennus sekä julkisivuseinien jääminen vapaiksi laitteista. Koska WISE Parasol EX:llä voidaan pitää yllä korkea suutinpaine myös pienillä ilmavirroilla, saadaan tietty lämmitysvaikutus myös esim. loma-ajan käytössä, jolloin ilmavirtaa pienennetään pitkähköksi ajaksi. Asennettavan lämmitysjärjestelmän tyypistä riippumatta on tärkeää ottaa huomioon huoneen toimintalämpötila. Useimmat ihmiset ovat tyytyväisiä, kun toimintalämpötila on talvella C, ja normaalisti 22 C huonelämpötila täyttää optimaalisen viihtyvyysvaatimuksen. Se tarkoittaa, että huoneessa, jossa on yksi kylmä julkisivuseinä, ilman lämpötilan on oltava yli 22 C kylmäsäteilyn kompensoimiseksi. Uusissa rakennuksissa, joissa on normaalisti eristetyt julkisivut ja normaalilaatuiset ikkunat, huoneilman lämpötilan ja toimintalämpötilan välinen ero on pieni. Sen sijaan vanhemmissa rakennuksissa, joissa on huonommat ikkunat, kylmäsäteilyä on tarvittaessa kompensoitava korkeammalla ilman lämpötilalla. Eri käyttötapauksia on helppo simuloida Swegonin lämpötasapaino-ohjelmalla ESBO, josta saadaan sekä huoneilman lämpötila että toimintalämpötila. Puhaltamalla lämmitettyä ilmaa kattoa pitkin ilmassa tapahtuu tiettyä kerrostumista. Menoveden lämpötilan ollessa korkeintaan 40 C kerrostuminen on olematonta, kun taas 60 C:ssä se on noin 4 K oleskeluvyöhykkeellä. Tässä tarkoitetaan pelkästään lämmitysvaihetta, kun huonetta ei käytetä eikä siellä ole sisäisiä kuormia. Kun huonetta käytetään ja se on valaistuksen, tietokoneiden ja henkilöiden kuormittama, kerrostuminen vähenee tai häviää riippuen lämmitystarpeesta. WISE Parasol EX:llä lämmitettäessä suositellaan käyttämään ulkoista lämpötila-anturia, joka asennetaan sisäseinään. WISE-järjestelmässä on useita antureita, jotka mahdollistavat sen yhdessä muiden toimintojen kanssa, kuten: WISE RTA, WISE IAQ ja WISE RTS. 14 Oikeus rakennemuutoksiin pidätetään

15 Laskentakaavat vesikiertoinen lämmitys Seuraavilla kaavoilla voidaan laskea parhaiten sopiva ilmastointimoduuli. Arvot laskelmia varten löytyvät taulukoista 4-5. Ilman jäähdytys- ja lämmitysteho P l = 1,2 q l T l Ilman jäähdytys- ja lämmitysteho (W) P l q l Ensiöilmavirta (l/s) T l Lämpötilaero tuloilman (t l ) ja huoneilman (t r ) välillä (K) Veden lämmitysteho P v = 4186 q v T v Veden lämmitysteho (W) P v q v T v Lämmitysvesivirta (l/s) Meno- ja paluuveden lämpötilaero, lämmitys (K) Käyrästö 5. Vesivirta - lämmitysteho Lämmityspatterin painehäviö p v = (q v / k pv ) 2 p v Lämmityspatterin painehäviö (kpa) q v Lämmitysvesivirta (l/s), ks. käyrästö 6 k pv Lämmityspatterin painehäviövakio, katso taulukot 4-5 Käyrästö 6. Painehäviö - lämmitysvesivirta Oikeus rakennemuutoksiin pidätetään. 15

16 Taulukko 4. Lämmitysteho, WISE Parasol EX 690 Suutinpaine Suutinasetus Tuloilmavirta ( l/s ) Äänitaso Veden lämmitysteho (W) kun T mv 3) Painehäviövakio ilma/vesi 1) db(a) 2) k pl k pv 50 Pa LLLL 7,2 < ,01 0,0200 LHLH 13,4 < ,89 0,0200 HHHH 19, ,77 0, Pa LLLL 8,5 < ,01 0,0200 LHLH 15, ,89 0,0200 HHHH 23, ,77 0, pa LLLL 9, ,01 0,0200 LHLH 17, ,89 0,0200 HHHH 26, ,77 0,0200 Taulukko 5. Lämmitysteho, WISE Parasol EX 1290 Suutinpaine Suutinasetus Tuloilmavirta ( l/s ) Äänitaso Veden lämmitysteho (W) kun T mv 3) Painehäviövakio ilma/vesi 1) db(a) 2) k pl k pv 50 Pa LLLL 13 < ,84 0,0213 LHLH 29, ,16 0,0213 HHHH 35, ,04 0, Pa LLLL 15,4 < ,84 0,0213 LHLH 34, ,16 0,0213 HHHH 42, ,04 0, pa LLLL 17,5 < ,84 0,0213 LHLH 39, ,16 0,0213 HHHH 47, ,04 0,0213 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect- tai IC Design-mitoitusohjelmaa, jonka saa osoitteesta 2) Huonevaimennus = 4 db 3) Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta ensiöilman jäähdytystehoon. Huom! Kokonaislämmitysteho on ensiöilman ja lämmitysveden lämmitystehojen summa. Jos tuloilman lämpötila on alhaisempi kuin huonelämpötila, on sillä negatiivinen vaikutus kokonaislämmitystehoon. 16 Oikeus rakennemuutoksiin pidätetään

17 Laskentaesimerkki lämmitys Toimistohuoneessa ilman alaslaskettua kattoa, jonka mitat ovat l x s x k = 2,4 x 4 x 2,7 m (sama huone kuin jäähdytysesimerkissä), on talviaikaan myös 450 W lämmitystarve. Tuloilmavirran on oltava sama kuin kesätapauksessa, 16 l/s ja kanavapaine pidetään vakiona. Mitoittava huonelämpötila (t r ) 22 C, lämmitysveden lämpötila (meno/paluu) 45/39 C ja tuloilman lämpötila (t l ) 20 C antaa: T v = 6 K T mv = 20 K T l = -2 K Ratkaisu Lämmitys Ensiöilmavirta 16 l/s yhdessä ensiöilman lämpötilan 20 C kanssa vaikuttaa negatiivisestilämmitystehoon: 1,2 x 16 x (-2) = -38 W. Lämmitysveden lämmitystehontarve kasvaa tällöin arvoon = 488 W. Taulukosta 4 saadaan lämpötilaerolla T mv = 20 K ja tuloilmavirralla 16 l/s lämmitysteho P v = 585 W yksimoduuliyksiköstä suutinasetuksella LHLH, mikä riittää kattamaan lämmitystarpeen. Lämmitysvesi Kun lämmitystarve on 488 W ja T v = 6 K, voidaan käyrästöstä 5 lukea tarvittava vesivirta: 0,019 l/s. Lämmitysveden painehäviö lasketaan vesivirran 0,019 l/s ja painehäviövakion k pv = 0,0200 avulla, jotka saadaan taulukosta 6. Painehäviöksi saadaan tällöin: p v = (q v /k pv ) 2 = (0,019 / 0,0200) 2 = 0,90 kpa. Vaihtoehtoisesti painehäviö voidaan lukea käyrästöstä 6. Ääni Itsevaimennus ja pääteheijastus Itsevaimennus L (db) mukaan lukien pääteheijastus. Taulukko 6. Itsevaimennus L (db) WISE Parasol EX 690 Oktaavikaista (Hz) Suutinasetus k 2k 4k 8k LLLL MMMM HHHH Taulukko 7. Itsevaimennus L (db) WISE Parasol EX 1290 Oktaavikaista (Hz) Suutinasetus k 2k 4k 8k LLLL MMMM HHHH Oikeus rakennemuutoksiin pidätetään. 17

18 Mitat WISE Parasol EX 690 Mitat 690, perusyksikkö Pituus (mm) Leveys (mm) Korkeus (mm) Mitat 690 sis. designmoduuli Pituus (mm) Leveys (mm) Korkeus (mm) * Paino 690 Koko Tyyppi Kuivapaino Vesitilavuus (kg) jäähdytys (l) lämmitys (l) A 21,9 1, B 23,5 1,1 0,2 Paino sis. designmoduuli mutta ilman WISE SMB (0,1kg). * Kun WISE SMB asennetaan aluspeltiin, korkeusmitta (H) suurenee 12 mm Kuva 16. WISE Parasol 690, näkymä ylhäältä Kuva 17. WISE Parasol EX 690, näkymä sivulta A1 = Jäähdytysveden tulo ø12x1,0 mm (Cu) A2 = Jäähdytysveden paluu ø12x1,0 mm (Cu) B1 = Lämmitysveden tulo ø12x1,0 mm (Cu) B2 = Lämmitysveden paluu ø12x1,0 mm (Cu) 18 Oikeus rakennemuutoksiin pidätetään

19 WISE Parasol EX 1290 Mitat 1290, perusyksikkö Pituus (mm) Leveys (mm) Korkeus (mm) Mitat 1290 sis. designmoduuli Pituus (mm) Leveys (mm) Korkeus (mm) * Paino, WISE Parasol EX 1290 Koko Tyyppi Kuivapaino Vesitilavuus (l) (kg) jäähdyttää lämmitys A 34,7 1, B 39,7 1,4 0,9 Paino sis. designmoduuli mutta ilman WISE SMB (0,1kg). * Kun WISE SMB asennetaan aluspeltiin, korkeusmitta (H) suurenee 12 mm Kuva 18. WISE Parasol 1290, näkymä ylhäältä Kuva 19. WISE Parasol EX 1290, näkymä sivulta A1 = Jäähdytysveden tulo ø12x1,0 mm (Cu) A2 = Jäähdytysveden paluu ø12x1,0 mm (Cu) B1 = Lämmitysveden tulo ø12x1,0 mm (Cu) B2 = Lämmitysveden paluu ø12x1,0 mm (Cu) Oikeus rakennemuutoksiin pidätetään. 19

20 Tehdasasennetut lisävarusteet Ilmanlaatuanturi, WISE SMA (Sensor Module Advanced) WISE SMA on anturimoduuli, joka mittaa lämpötilan, suhteellisen kosteuden ja VOCpitoisuuden. WISE SMA voidaan tehdasasentaa WISE-järjestelmän tuotteisiin, pelteihin tai ilmalaitteisiin, jotka on varustettu WISE CU:lla. Yksikkö toimii 5V DC, jonka se saa WISE CU:sta ja kommunikoi sen kanssa Modbusin kautta. Läsnäoloanturi, WISE SMB (Sensor Module Basic) WISE SMB mittaa lämpötilan ja havaitsee läsnäolon ja ilmaisee tilan LEDeillä. WISE SMB voidaan tehdasasentaa WISE-järjestelmän tuotteisiin tai ilmalaitteisiin, jotka on varustettu WISE CU:lla. Yksikkö toimii 5V DC, jonka se saa WISE CU:sta ja kommunikoi sen kanssa Modbusin kautta. Lämmitys- ja jäähdytysventtiili, VDN 215 Tehdasasennetut lämmitys- ja jäähdytysventtiili. Venttiilit on asennettu tuotteeseen ja säädetty täysin auki K v 0,89. DN15 (1/2 ) K v -arvo säädettävissä 0,1-0,89 m 3 /h. Lisätietoa venttiilistä on erillisessä esitteessä osoitteessa Lämmitys- ja jäähdytystoimilaite, 24V NC Tehdasasennettu lämmitys- ja jäähdytystoimilaite. 24 V AC/DC, NC (Normally Closed). Lisätietoa toimilaitteista on erillisessä esitteessä osoitteessa Muuntaja, Power Adapt 20 VA Muuntaja tuotteen jännitteen syöttöön. Suojamuuntaja, jossa F-tyypin pistoke. Tulojännite 230 V Hz Lähtöjännite 24 V AC Teho 20 VA Kaksoiseristetty Kotelointiluokka IP33 WISE kastepistevalvonta PT1000-anturi mittaa vesiputken menolämpötilan WISE-kastepistevalvontaa varten. Huomaa, että toimintoa varten vaaditaan muita lisävarusteita, jotka mittaavat suhteellisen kosteuden ja lämpötilan. Kondenssianturi, CG IV Kondenssianturi on asennettu ja kytketty tehtaassa. Anturi koostuu piirikortista, jotka kullatut johtimet reagoivat, jos niiden väliin tiivistyy vettä. Veden tiivistyessä jäähdytysventtiili sulkee menovesivirran tuotteeseen Kun johtimien välinen vesi in kuivunut, venttiili saa taas avautua. Anturi sijaitsee patterin lamelleissa jäähdytyksen menoputken luona. Lisätietoa kondenssianturista on erillisessä esitteessä osoitteessa 20 Oikeus rakennemuutoksiin pidätetään

21 Vapaa rei itys, PARASOLc T-PP Aluspeltiin on saatavana kolme erilaista rei ityskuviota, minkä ansiosta se voidaan sovittaa moniin erityyppisiin kalusteisiin, esim. alakattojen valaisimiin ja poistoilmalaitteisiin. Erityyppisiä rei ityskuvioita sisältävä alakatto voi näyttää levottomalta. Myös muita kuvioita on saatavana tilauksesta. Tarkemmat tiedot saat Swegonilta. A. A. Pohjalevy, vakio PB B. C. Pyöreät reiät kolmiokuviossa. B. Pohjalevy PD Pyöreät reiät neliökuviossa sävytetyin ylimenoin. C. Pohjalevy PE Neliöreiät neliökuviossa sävytetyin ylimenoin. Yllä olevat tehdasasennetut lisävarusteet voi tilata myös erikseen (paitsi WISE SMA ja WISE SMB) Oikeus rakennemuutoksiin pidätetään. 21

22 Lisävarusteet Muuntaja, Power ADAPT 20 VA (ARV) Tulojännite 230 V Hz Lähtöjännite 24 V AC Teho 20 VA Kotelointiluokka IP33 Muuntaja, SYST TS-1 Kaksoiseristetty suojamuuntaja 230 V AC/24 V AC Tulojännite 230 V Hz Lähtöjännite 24 V AC Teho 20 VA Kotelointiluokka IP33 Lisätietoa on esitteessä osoitteessa Lämpötila-anturi, TEMP SENSOR PT-1000 Lämpötila-anturi mittaa vesiputken menolämpötilan WISE-kastepistevalvontaa varten. HUOM! Huomaa, että toimintoa varten vaaditaan muita lisävarusteita, jotka mittaavat suhteellisen kosteuden ja lämpötilan. Voidaan käyttää runkoputken lämpötilan mittaukseen change-over-järjestelmissä. Pituus: 1000 mm Lämmitys- ja jäähdytysventtiili, SYST VDN 215 Tehdasasennetut lämmitys- ja jäähdytysventtiilit. Venttiilit on säädetty täysin auki K v 0,89. DN15 (1/2 ) K v -arvo säädettävissä 0,1-0,89 m 3 /h. Lisätietoa venttiilistä on erillisessä esitteessä osoitteessa Lämmitys- ja jäähdytystoimilaite, ACTUATOR 24V NC Tehdasasennettu lämmitys- ja jäähdytystoimilaite. 24 V AC/DC, NC (Normally Closed). Lisätietoa toimilaitteista on erillisessä esitteessä osoitteessa Jälkiasennettava kondenssianturisarja CONDENSATION SENS CG IV-KIT Anturi koostuu piirikortista, jotka kullatut johtimet reagoivat, jos niiden väliin tiivistyy vettä. Veden tiivistyessä jäähdytysventtiili sulkee menovesivirran tuotteeseen Kun johtimien välinen vesi in kuivunut, venttiili saa taas avautua. Anturi sijaitsee patterin lamelleissa jäähdytyksen menoputken luona. Lisätietoa kondenssianturista on erillisessä esitteessä ja asennusohjeessa osoitteessa Korttikatkaisin, SYST SENSO II Avainkortinpidin hotellihuoneisiin. 22 Oikeus rakennemuutoksiin pidätetään

23 Asennussarja, SYST MS M8 Asennukseen käytetään asennussarjaa, joka sisältää kaikkien neljän ripustuskiinnikkeen kierretangot, kattokiinnikkeet ja mutterit. 4 x Joustavat liitäntäletkut, SYST FH Nopeaan ja helppoon asennukseen on saatavilla joustavia letkuja, joissa on pikaliitin tai puserrusliitin. Letkuja on saatavana eri pituisina. Huomaa, että puserrusliittimiä käytettäessä putkissa pitää käyttää tukiholkkeja. F1 = Joustava letku puserrusliittimillä. F20 = Joustava letku pikaliittimin (push-on) F30 = Joustava letku, jonka toisessa päässä pikaliitin (push-on) ja toisessa päässä kaulusmutteri G20ID. F1 F20 F30 Ilmausnippa, push-on, SYST AR-12 Täydennyksenä pikaliittimillä varustettuihin joustaviin letkuihin on saatavana ilmausnippa. Nippa sopii suoraan letkun push-on-liittimeen, ja asennus käy hetkessä. Kanavaliitin, SYST AD1 SYST AD1 liitintä käytetään WISE Parasol EX:n ja kanaviston välisenä liitäntäosana. Saatavana kaksi eri kokoa: Ø125 ja Ø160 mm. Kanavan kulmayhde, SYST CA 90 kulmayhde Saatavana kaksi eri kokoa: Ø125 ja Ø160 mm. Liitäntäkotelo, teleskooppinen kotelo, joka peittää kanavat, putket ja ohjausvarusteet, Parasol EX b T-CC Leveys 380 mm Pituus: mm mm mm mm mm Ripustusasennukseen käytetään SYST MS M8 -asennussarjaa (tilataan erikseen). Yksi sarja riittää kahdelle kotelolle. Kattoon kiinni asennukseen ei tarvita asennussarjaa. Peitelevy, Parasol EX c T-ICP Peitelevy designosan aukon peittämiseen, ellei liitäntäkoteloa käytetä. Suuttimien säätötyökalu, SYST TORX Työkalu suutinlistojen säädön helpottamiseksi Oikeus rakennemuutoksiin pidätetään. 23

24 Erittely Toiminta ADC Ilmavirtaversio Ohjelmistoasetukset Suutinasetus Väri Viestintä Yksiköt voidaan tilata eri toimintoja varten: A = Jäähdytys ja tuloilma B = Jäähdytys, lämmitys ja tuloilma Tehdasasennettu ADC on vakiovaruste Yksimoduuliyksikkö: WISE Parasol EX 690 MF Kaksimoduuliyksikkö: WISE Parasol EX 1200 HF Tuote toimitetaan tehtaalta konfiguroimattomana. Käyttöönotin yhteydessä se pariliitetään SuperWISEn kanssa ja sille määritetään toiminto ja asetusarvoparametrit, jotka on mitoitettu IC Designohjelmalla. Kunkin sivun asetus voidaan valita kolmesta vaihtoehdosta: L, M, H L = Pieni ilmavirta M = Keskisuuri ilmavirta H = Iso ilmavirta Designmoduuli toimitetaan maalattuna Swegonin valkoisella vakiosävyllä RAL 9003, kiiltoaste 30 ± 6 %. Modbus RTU Urakkaraja Swegonin toimitusrajana on veden ja ilman kytkentäpisteet sekä mahdollisen huonesäätölaitteiston kytkentä, ks. kuvat 16, 17 sekä 17, 18, 19 Lisätietoa osoitteessa olevassa dokumentaatiossa. WISE Parasol EX käyttöohje WISE-suunnitteluopas - ilmanvaihto, lämmitys & jäähdytys, WISE-suunnitteluopas - sähkö ja ohjaus sekä Putkiurakoitsija liittää veden kytkentäpisteet sileään putkenpäähän, täyttää järjestelmän ja suorittaa ilmanpoiston ja koeponnistuksen. Kun huonesäätölaitteisto asennetaan tehtaalla, jäähdytys- ja lämmitysveden paluuputki liitetään venttiiliin. (Ulkokierre DN ½"). Ilmanvaihtourakoitsija suorittaa liitännän ilmaliitäntäosaan. Sähköurakoitsija liittää sähkövirran (24 V) ja signaalikaapelit riviliittimeen, joka on varustettu jousikuormitetuilla liitännöillä. Suurin johdinala on 2,5 mm 2. Toiminnan varmistamiseksi suositellaan pistokkeellisia kaapelinpäitä. 24 Oikeus rakennemuutoksiin pidätetään

25 Laitekuvaus Esimerkki kuvaustekstistä. IP XX Ripustusasennettava WISE Parasol EX -ilmastointimoduuli WISE-järjestelmään seuraavin ominaisuuksin: Jäähdytys Lämmitys, vesi (valittavissa) Ilmanvaihto Sisäänrakennettu toiminto tarpeenmukaiseen ilmanvaihtoon Säädettävä ilmansuunta Suuntaustoiminto ADC II Sisäänrakennettu kierrätysilma-aukko alaosassa Koteloitu rakenne toisioilmalle Puhdistettava ilmakanava Letkulla varustettu kiinteä mittausliitäntä Maalattu designmoduuli valkoisella perusvärillä RAL 9003 Urakkaraja veden ja ilman kytkentäpisteissä mittapiirustuksen mukaisesti Urakkaraja sähkökytkentäpisteessä mittapiirroksen mukaan Kytkentäpisteissä PU suorittaa liitännän sileään putkenpäähän 12 mm (jäähdytys) tai 12 mm (lämmitys). Kun yksikkö on varustettu asennetulla huonesäätölaitteistolla, PU asentaa venttiilisarjan ja tekee liitännän ulkokierteeseen DN 1/2". Putkiurakoitsija täyttää, ilmaa, koeponnistaa ja vastaa siitä, että suunnitellut vesivirrat saavuttavat järjestelmän jokaisen haaran ja päätelaitteen. IV-asentaja liittää liitosputkeen ø125 mm. IV-urakoitsija säätää suunnitellut ilmavirrat Tehdasasennettu huonesäätö ja lisävarusteet Ohjausyksikkö - WISE CU Muuntaja - Power ADAPT 20 VA (lisävaruste) Jäähdytyksen ja lämmityksen venttiilit ja toimilaitteet - Suora venttiili, VDN 215 (lisävaruste) - Toimilaite, 24V NC (lisävaruste) Anturit - Ilmanlaatuanturi, WISE SMA (lisävaruste) - Läsnäoloanturi, WISE SMB (lisävaruste) - WISE-kastepistevalvonta (lisävaruste) - Kondenssianturi. CG IV (lisävaruste) - Paineanturi, WISE DPS Modbus Vaihtoehtoiset rei'ityskuviot PARASOLc T-PP Huonetarvike Käsipääte, TuneWISE, xx kpl Käsipäätteen dongle, ConnectWISE USB, xx kpl Skanneri, Scanner TuneWISE xx kpl Paineanturi, WISE DPS Modbus Asetusarvosäädin lämpötila-anturilla, WISE RTA, xx kpl Anturi(VOC, CO2, RH, Temp), WISE IAQ MULTI, xx kpl Anturi (CO2, RH, Temp), WISE IAQ CO2, xx kpl Anturi (VOC, RH, Temp), WISE IAQ VOC, xx kpl Lämpötila-anturi (IR) WISE IRT, xx kpl Läsnäoloanturi (läsnäolo, RH, Temp), WISE OCS, xx kpl Ohjausyksikkö Input/output radio extender, WISE IORE, xx kpl Ikkuna/-ovikosketin WISE WCS, xx kpl Lämpötila-anturi WISE RTS, xx kpl Anturi, Input radio extender kojerasiaan, (analoginen/ digitaalinen) WISE IRE, xx kpl Seinälle asennettava anturi, Input radio extender (analoginen/digitaalinen) WISE IRE-W, xx kpl Tuotetarvike Muuntaja, POWER Adapt 20 VA (ARV), xx kpl Muuntaja, SYST TS-1, xx kpl Lämpötila-anturi, TEMP SENSOR PT-1000, xx kpl Kondenssianturi-KIT jälkiasennukseen CONDENSATION SENS CG IV-KIT, xx kpl Korttikatkaisin, SYST SENSO II, xx kpl Asennusosa, SYST MS M8 aaaa-b-ccccc, xx kpl Joustava liitäntäletku SYST FH aaa bbb-12 xx kpl Ilmaliitin, push-on, SYST AR-12, xx kpl Liitäntäosa ilmaliitin, SYST AD1-aaa, xx kpl Liitäntäosa ilma (käytä 90 ) SYST CA-aaa-90, xx kpl Suuttimensäätötyökalu, SYST TORX-6-200, xx kpl Jälkiasennus-ADC, SYST ADC-2-105, xx kpl Venttiilitoimilaite, ACTUATOR b 24V NC, xx kpl Suora venttiili, SYST VDN 215, xx kpl Teleskooppiliitäntäkotelo PARASOL EX c T-CC-aaa-bbb, xx st Peitelevy, Parasol EX c T-ICP, xx st Lisätietoa on osoitteessa WISE-järjestelmäopas WISE-toiminto-opas WISE-suunnitteluopas - ilmanvaihto, lämmitys & jäähdytys WISE-suunnitteluopas - sähkö ja ohjaus sekä WISE Parasol EX käyttöohje Oikeus rakennemuutoksiin pidätetään. 25
