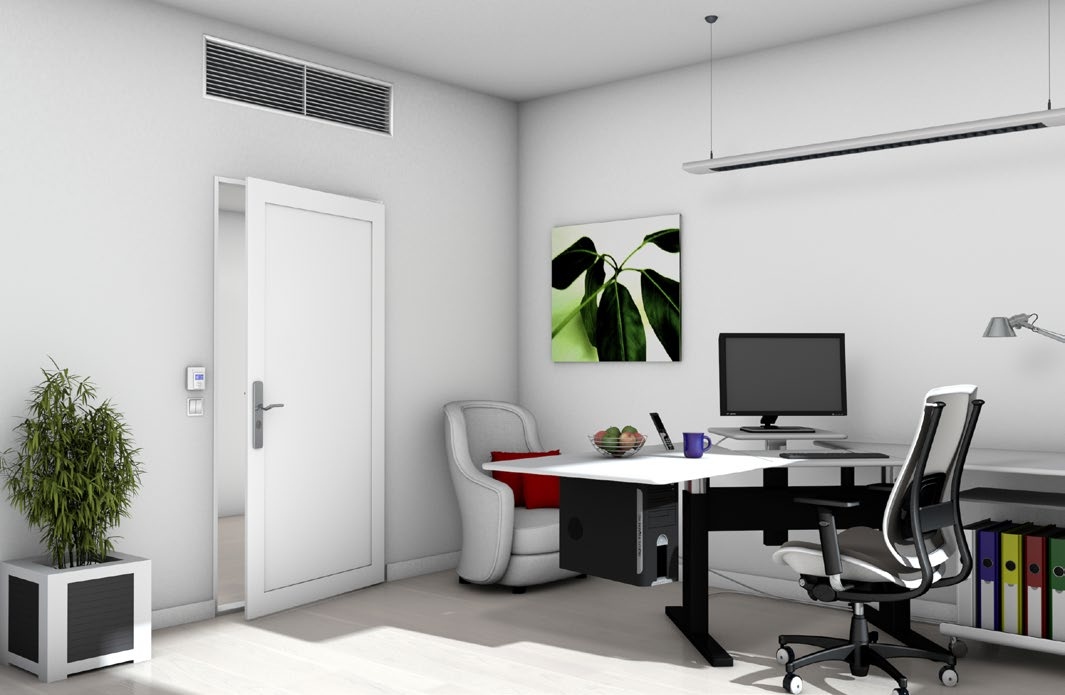

1 Kompakti ilmastointimoduuli LYHYESTI Jäähdytykseen, lämmitykseen ja ilmanvaihtoon Asennetaan huoneen takaseinälle Sisäänrakennettu ohjauslaitteisto lisävarusteena Yksi säleikkö tulo- ja kierrätysilmalle Suljettu yksikkö Joustava ilmavirran säätö - VariFlow Säädettävä ilmansuuntain - ADC CCO-venttiili maksimiteholle ILMAVIRTA * KOKONAISJÄÄHDYTYSTEHO 80 Pa (l/s) m 3 /h (W) (W) Suutin Suutin Versio Versio Koko LL HH LL HH NC HC * Ilmavirta maks. 30 db(a) äänitasolla Pi = 80 Pa, T l = 6K, T mk = 8,5K, vesi; 0,05 l/s, 14 C in.

2 Sisällys Tekninen kuvaus... 3 PARAGON WALL -ilmastointimoduulin ominaisuuksia... 4 Toimintaperiaate... 5 Suuttimien asetus... 6 Lisävarusteet... 7 CONDUCTOR-ohjausjärjestelmä tie change over -venttiili - CCO... 8 LUNA-ohjausjärjestelmä... 9 Mitoitus Suunnittelu ProSelect-ohjelmalla Jäähdytys...11 Lämmitys Ääni Lisävarusteet Tuloilmasarja PARAGON T-SAK-VAV Tuloilmasarja PARAGON T-SAK-CAV Poistoilmasarja PARAGON T-EAK-VAV Poistoilmasarja PARAGON T-EAK-CAV Tehdasasennettu ohjausjärjestelmä Asennus Ohjauslaitteiston liitäntä Mitat ja paino PARAGON WALL (R) Liitäntä oikealta PARAGON WALL (L) Liitäntä vasemmalta Mitat lisävarusteet Erittely Tilauserittely PARAGON WALL Tilausvalikoima, sarjat ja lisävarusteet Tilauserittely, lisävarustesarja Tilauserittely, lisävarusteet Kuvaus Oikeus rakennemuutoksiin pidätetään

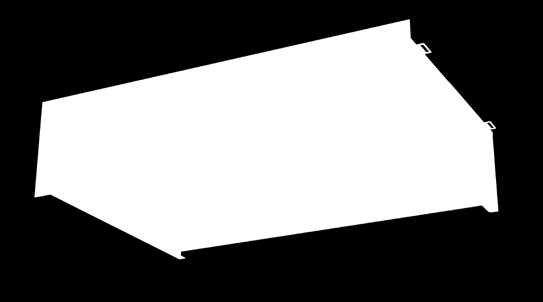

3 Tekninen kuvaus PARAGON WALL -ilmastointimoduuli Paragon Wall on kehitetty luomaan optimaalinen sisäilmasto toimistoihin, joissa tekniset asennukset tulee sijoittaa takaseinälle. Näissä kohteissa painopisteinä ovat viihtyisyys, alhaiset asennuskustannukset ja alhaiset käyttökustannukset. Koska Paragon Wallia käytetään erillisellä ilmankäsittelykoneella, laitteessa ei ole puhallinta, joka synnyttäisi ääntä ja huoltotarpeen. Patentoidun tekniikan avulla sisäänrakennettua patteria hyödynnetään optimaalisesti, mikä takaa suuren jäähdytys-/lämmitystehon jo pienillä paineilla ja ilmavirroilla. Kuva 1. PARAGON WALL Koska samaa säleikköä käytetään tuloilman jakamiseen ja huoneilman kierrättämiseen, Paragon Wall voidaan asentaa kyseisen huoneen ulkopuolelle. Tämä tarjoaa useita tärkeitä etuja. Hyödyntämällä käytävän katon yläpuolista tilaa mahdolliset huollot voidaan suorittaa käytävässä huoneen käyttäjää häiritsemättä. Koska huoneeseen tulee vain yksi säleikkö, tarvitaan vain yksi seinäläpivienti. PARAGON WALL on luonnollisesti varustettu VariFlow- ja ADC-toiminnoilla ilmavirran suuruuden ja suunnan säätämistä varten. Pystysuunta säädetään säleikön säädettävillä lamelleilla. PARAGON WALL lyhyesti Plug & Play Tehdasasennettu ohjauslaitteisto lisävarusteena Hiljainen Vedoton sisäilmasto Ei puhallinta huoneessa Kuiva järjestelmä, jossa ei esiinny tiivistymistä Ei tarvetta vedenpoistolle Ei suodatinta Vähäinen huoltotarve Pieni energiankulutus Joustava ilmavirran säätö (VariFlow) Ilmavirran suuntausmahdollisuus (ADC) N o Range: PARAGON WALL Oikeus rakennemuutoksiin pidätetään. 3

4 PARAGON WALL -ilmastointimoduulin ominaisuuksia Paragon Wall on uusi kompakti ilmastointimoduuli, joka on suunniteltu asennettavaksi toimistohuoneiden takaseinälle. Moduuli asennetaan huoneen ulkopuolelle käytävän alaslasketun katon yläpuolelle eikä huoneessa tarvitse olla alaslaskettua kattoa. Koska samaa säleikköä käytetään tuloilman jakamiseen ja huoneilman kierrättämiseen, huoneeseen tulee näkyviin vain yksi säleikkö. Paragon Wall -tuoteperheeseen kuuluvat seuraavat versiot: PARAGON Wall c B-NC Normaalitehoinen Paragon 4-putkisella patterilla, ts. erillisillä jäähdytys- ja lämmityskierukoilla PARAGON Wall c B-HC (CCO) Paragon Wall B-HC CCO on suurtehoversio, jonka CCO-venttiilin (Compact Change Over) ansiosta koko patteria voidaan käyttää lämmitykseen tai jäähdytykseen. Edut: Kompakti, suuritehoinen PARAGON Wall helpottaa suunnittelua. Mahdollistaa pienempien yksiköiden käytön. Alhaisemmat investointikustannukset ja pienempi tilantarve. Käyttämättömänä olleen huoneen nopeampi lämmitys/jäähdytys. Erinomainen ja tasainen viihtyvyys. Mahdollistaa lämpimämmän jäähdytysveden ja viileämmän lämmitysveden käytön, mikä alentaa jäähdytyskoneen ja lämpöpumpun käyttökustannuksia ja ympäristökuormitusta. CCO-venttiiliä ohjataan CONDUCTOR-huoneohjausjärjestelmällä. Lisätietoa CCO-venttiilistä on CCO-esitteessä osoitteessa PARAGON Wall c A-HC Suuritehoinen Paragon-jäähdytysmoduuli. Suuret jäähdytyskierukat hyödyntävät optimaalisesti lämmönsiirtimen tehon. Pienempi energiankulutus laskee käyttökustannuksia ja pienentää ympäristökuormitusta Mahdollistaa pienempien Paragon-laitteiden käytön, mikä pienentää investointikustannuksia ja jättää enemmän tilaa muille asennuksille Suuri teho takaa käyttämättömänä olleen hotellihuoneen nopeamman jäähdytyksen. 4 Oikeus rakennemuutoksiin pidätetään

5 Toimintaperiaate Toimisto Tuloilma syötetään yksikön takana olevan kanavaliitännän kautta ja se synnyttää ylipaineen yksikön sisään. Ylipaine työntää tuloilman melko suurella nopeudella kahden suutinrivin läpi huoneeseen. Tuloilman suuri nopeus synnyttää alipaineen, joka varmistaa huoneilman sekoittumisen. Kierrätysilma imetään yksikköön tuloilmasäleikön kautta. Kierrätysilma johdetaan edelleen patterin läpi, joissa ilma tarpeesta riippuen lämmitetään, jäähdytetään tai päästetään läpi lämpötilaa muuttamatta, ennen kuin se sekoittuu tuloilmaan ja puhalletaan huoneeseen. Ilma tulisi jakaa toimistohuoneisiin viuhkana ja hyödyntää mahdollisimman paljon kattoa ja mahdollisia väliseiniä, jotta vältetään veto oleskelualueella. Vaakasuuntaiseen hajotukseen käytetään ADC (Anti Draught Control)-toimintoa. Jos ilmavirtaa halutaan hajottaa pystysuunnassa, se tehdään kääntämällä säleikön lamelleja ylös- tai alaspäin. Kuva 4. Ilmanjako solukonttoreissa Paragon Wallilla Kuva 2. Jäähdytystoiminto Paragon Wall 1 = Ensiöilma 2 = Ensiöilma sekoitettuna jäähdytettyyn huoneilmaan 3 = Indusoitu huoneilma Kuva 5. Ilmavirran heittokuvio vaakasuunnassa ADC:lla Kuva 3. Lämmitystoiminto Paragon Wall 1 = Ensiöilma 2 = Ensiöilma sekoitettuna lämmitettyyn huoneilmaan 3 = Indusoitu huoneilma Kuva 6. Ilmavirran heittokuvio pystysuunnassa tuloilmasäleikön säädettävillä lamelleilla Oikeus rakennemuutoksiin pidätetään. 5

6 Suuttimien asetus L Kuva 7. Säätö, suutin L M Kuva 8. Säätö, suutin M H Kuva 10. Suuttimien säätö L, M ja H asetukset (Lista on poistettu suuttimen H kohdalta) Kuva 9. Suutin H. Lista irrotettuna 6 Oikeus rakennemuutoksiin pidätetään

7 Lisävarusteet CONDUCTOR-ohjausjärjestelmä Energiatehokas Energiansäästön maksimoimiseksi Paragon Wallissa on lisävarusteena CONDUCTOR-ohjauslaitteisto. CONDUC- TOR-säädin on kehitetty erityisesti vesi- ja ilmakiertoisten lämmitys- ja jäähdytysjärjestelmien ohjaukseen. Sovellus W4.1, jota käytetään yhdessä Paragon Wallin kanssa, säätää huoneen lämpötilaa ja ilmanlaatua tarpeen mukaan. Kun joku on huoneessa, säätimen toiminnot sovitetaan tuottamaan paras mahdollinen viihtyvyys. Kun huone on tyhjä, aktivoituu säästötila, jolloin huonelämpötilan annetaan poiketa enemmän asetetusta asetusarvosta. Samalla huoneen ilmavirtaa pienennetään mahdollisimman pieneksi puhallinenergian säästämiseksi. Lisäksi säätimessä on useita muita viihtyisyys- ja energiansäästötoimintoja, jotka liittyvät lämpötilapoikkeamiin, ikkunoiden asentoon ja mahdolliseen kosteuden tiivistymiseen. Tiedonsiirto CONDUCTOR on kehitetty osaksi Swegonin ohjaus- ja säätöjärjestelmää. Yhdessä GOLD-ilmankäsittelykoneen ja SuperWISE-tiedonsiirtoyksikön kanssa se tarjoaa ainutlaatuisia mahdollisuuksia luoda energiatehokkaita sovelluksia aina huonetasolta konehuoneeseen. CONDUCTOR kommunikoi Modbus RTU:n kautta. Rakennusautomaatiojärjestelmillä päästään käsiksi koko parametrilistaan arvojen lukua ja kirjoitusta varten. Helppo asennus ja yksinkertainen kunnossapito Tehdasasennettu ohjauslaitteisto helpottaa asennusta. Kaikkiin tarvittaviin komponentteihin pääsee helposti käsiksi yksikön alasivun irrotettavan tarkastusluukun kautta. Mukana toimitettu huoneyksikkö kommunikoi säätimen kanssa langattomasti tai kaapelin kautta. Langaton tiedonsiirto alentaa kaapelointikustannuksia. Kaapeliyhteys alentaa toisaalta huoltokustannuksia, koska paristoja ei tarvitse vaihtaa Kuva 11. Tehdasasennettu CONDUCTOR W4.1 -ohjauslaitteisto 1 = Säädin 2 = Huoneyksikkö 3 = CCO-venttiili ja toimilaite (ver. B-HC) 4 = Jäähdytys- ja lämmitysveden venttiilit ja toimilaitteet (versiot B-NC ja A-HC) 5 = Kondenssianturi 6 = Paineanturi 7 = Tiedonsiirto Modbus RTU:n kautta Lisävarusteet tarvittaessa: 8 = Muuntaja 9 = Motorisoidut ilmanvaihtopellit 10 = Ulkoinen lämpötila-anturi 11 = Ikkunakosketin 12 = Avainkorttipidin tai läsnäoloanturi Lisätietoja CONDUCTORista on erillisessä esitteessä Oikeus rakennemuutoksiin pidätetään. 7

8 6-tie change over -venttiili - CCO CCO-toiminnon (Compact Change Over) avulla samaa patteria voidaan käyttää sekä lämmitykseen että jäähdytykseen, jolloin patteria hyödynnetään maksimaalisesti ja saavutetaan suuri lämmitys- ja jäähdytysteho. Edut: Jäähdytysveden korkeampi lämpötila ja lämmitysveden matalampi lämpötila parantavat vedenjäähdyttimen ja lämpöpumpun käyttötaloutta. Pienempi energiankulutus laskee käyttökustannuksia ja pienentää ympäristökuormitusta. Mahdollistaa pienempien PARAGON-yksiköiden käytön. Alhaisemmat investointikustannukset ja pienempi tilantarve. Käyttämättömänä olleen toimiston nopeampi lämmitys/jäähdytys. Erinomainen ja tasainen viihtyvyys. Kompakti, suuritehoinen laite helpottaa suunnittelua. Kuva 12. Tehdasasennettu CONDUCTOR CCO-venttiilillä PARAGON WALL B-HC PARAGON yhdessä muuhun järjestelmään liitäntämahdollisella CONDUCTOR-ohjausjärjestelmällä tarjoaa erittäin hyvän viihtyvyysratkaisun toimistoihin. CONDUCTORia käytetään myös CCO-venttiilin ohjaukseen. Kun läsnäoloanturia käytetään ja se ilmaisee läsnäolon, ilmavirta nostetaan säästötasolta normaalitasolle ja lämpötila nostetaan viihtyvyystasolle. Kun huone on tyhjä, ilmanvaihto ja lämpötila palaavat säästötasolle. Automaattisen huonesäädön lisäksi käyttäjä voi manuaalisesti säätää ilmavirtaa ja lämpötilaa. Jos yksinkertaisempi ohjauslaitteisto ilman liitäntämahdollisuutta riittää, voidaan käyttää yksinkertaisempaa LUNA-huoneohjausjärjestelmää. Lämpötilaa voidaan säätää huonekohtaisesti, mutta ilmavirta on vakio. Lisätietoa CCO-venttiilistä on CCO-esitteessä osoitteessa Kuva 13. CCO 6-tieventtiili 8 Oikeus rakennemuutoksiin pidätetään

9 LUNA-ohjausjärjestelmä Ellei huoneeseen haluta tarpeen mukaista ohjausta eikä tiedonsiirtomahdollisuutta rakennusautomaatiojärjestelmään tarvita, saatavana on yksinkertaisempia ohjauslaitteistoja. Kyseinen laite on nimeltään LUNA ja se säätää vain huoneen lämpötilaa (ei ilmanlaatua). Paragon Wall tehdasasennetulla LUNA-ohjausjärjestelmällä on tilaustuote. Huomaa, että säädin on tässä tapauksessa integroitu huoneyksikköön ja edellyttää kaapeliliitännän Paragon Wallissa oleviin toimilaitteisiin ja mahdollisesti kondenssianturiin. Lisätietoja on LUNA-esitteessä Kuva 14. Tehdasasennettu LUNA-ohjauslaitteisto 1 = Huonesäädin ja huonetermostaatti 2 = Jäähdytys- ja lämmitysveden venttiilit ja toimilaitteet 3 = Kondenssianturi Lisävarusteet tarvittaessa: 4 = Muuntaja 5 = Ulkoinen lämpötila-anturi 6 = Käsipääte tehdasasetusten muuttamiseen Kuva 15. Tehdasasennettu LUNA-CH Oikeus rakennemuutoksiin pidätetään. 9

10 Mitoitus Merkinnät P: Teho (W, kw) v: Nopeus (m/s) q: Ilma- tai vesivirta (l/s) p: Paine (Pa, kpa) t r : Huonelämpötila ( C) t m : Veden keskilämpötila ( C) T m : Lämpötilaero [t r t m ] (K) T: Meno- ja paluuveden lämpötilaero (K) T l : Huoneen ja tuloilman lämpötilaero (K) p: Painehäviö (Pa, kpa) k p : Painehäviövakio Täydentävä alaindeksi: k = jäähdytys, l = ilma, v = lämmitys, i = säätö Suositellut raja-arvot, vesi Suurin suositeltu käyttöpaine (pelkän patterin yli): Suurin suositeltu koestuspaine (pelkän patterin yli): Suurin suositeltu painehäviö vakioventtiilin yli: Suurin suositeltu painehäviö CCO-venttiilin yli: Pienin lämmitysvesivirta: 1600 kpa 2400 kpa 20 kpa 20 kpa 0,013 l/s Korkein menoveden lämpötila: 60 C Pienin jäähdytysvesivirta: Alin menoveden lämpötila: 0,04 l/s Mitoitetaan niin, että järjestelmässä ei esiinny veden kondensoitumista Suunnittelu ProSelect-ohjelmalla Suunnittelu ja mitoitus on helppoa Swegonin ProSelect-suunnitteluohjelmalla. ProSelect on saatavana Swegonin kotisivuilta 10 Oikeus rakennemuutoksiin pidätetään

11 Jäähdytys Käyrästö 1 - Jäähdytysteho Jäähdytysteho P k (W), lämpötilamuutoksen T k (K) ja jäähdytysvesivirran q k (l/s) funktiona. Jäähdytysteho Taulukossa 3-8 nähdään ensiöilmasta ja vedestä saatu jäähdytysteho erilaisilla laitepituuksilla ja ilmavirroilla. Kokonaisjäähdytysteho on tuloilman ja jäähdytysveden jäähdytystehojen summa. Tuloilman jäähdytysteho lasketaan kaavalla: P l = 1,2 q l T l, jossa P l = Ilman jäähdytysteho (W) q l = Ilmavirta (l/s) T l = Lämpötilaero (K) Painehäviö Vesipuolen painehäviö lasketaan kaavalla: p = (q / k pk ) 2, jossa p = Vesipiirin painehäviö (kpa) q = Vesivirta (l/s), ks. käyrästö 1 k pk = Painehäviövakio luetaan taulukosta 1. Tehonkorjaus Erisuuruiset vesivirrat vaikuttavat tietyssä määrin saatavaan jäähdytystehoon. Lopullisen jäähdytystehon laskentaan virtauksesta riippuvan korjauskertoimen avulla voidaan käyttää Swegonin ProSelect-ohjelmistoa, joka on saatavana osoitteessa Taulukko 1. Painehäviö vesi Pituus NC HC HC CCO K pk Jäähdytys K pk Jäähdytys K pk Jäähdytys 775 0,0250 0,0230 0, ,0231 0,0214 0, ,0215 0,0197 0, ,0205 0,0185 0, ,0194 0,0170 0,0145 NC - Normaaliversio HC - Suurtehoversio HC CCO - Suurtehoversio CCO-venttiilillä Käyrästö 2. Vesivirta - tehokorjaus Taulukko 2. Jäähdytysteho vapaakierrolla Vapaakierto: Veden jäähdytysteho (W), kun T m Koko Oikeus rakennemuutoksiin pidätetään. 11

12 Taulukko 3 Jäähdytysteho, NC, 100 Pa Yksikön pituus Ilmavirta Äänitaso Suuttimien asetus Tuloilman jäähdytysteho (W) T l 2 Veden jäähdytysteho (W) kun T mk Painehäviövakio, ilma mm l/s m 3 /h db(a) k pl 775 L L < ,2 775 M M 15, , H H ,7 900 L L 14,4 52 < , M M 18, , H H 32, , L L 18, , M M 23, , H H 41, , L L 22, , M M 28, , H H L L 19,7 71 < , M M 34, , H H 54, ,46 Taulukko 4 Jäähdytysteho, NC, 150 Pa Yksikön pituus Ilmavirta Äänitaso Suuttimien asetus Tuloilman jäähdytysteho (W) T l 2 Veden jäähdytysteho (W) kun T mk Painehäviövakio, ilma mm l/s m 3 /h db(a) k pl 775 L L 14, ,2 775 M M 18, , H H 33, ,7 900 L L 17, , M M 22, , H H 39, , L L 22, , M M 29, , H H 51, , L L 27, , M M 34, , H H 61, L L 24, , M M 42, , H H 66, ,46 1) Ilmoitettu äänitaso koskee liitäntää ilman peltiä tai täysin avoimella pellillä. Muissa tapauksissa, joissa ilmavirtoja ohjataan tarpeen mukaan motorisoidulla pellillä, tarvittavat tiedot voidaan lukea Swegonin ProSelect-mitoitusohjelmasta. Huonevaimennus = 4 db 2) Esitetyt tehot perustuvat täydelliseen laitteistoon sisältäen tulo- ja kiertoilman vakiosäleiköt. Ilman säleikköjä vesiteho suurenee noin 5 %. ADC asetettuna viuhkatilaan vesiteho laskee noin 5 %. Tällä ei ole vaikutusta ensiöilman jäähdytystehoon. Huom! Kokonaisjäähdytysteho on tuloilman ja veden jäähdytystehojen summa. 12 Oikeus rakennemuutoksiin pidätetään

13 Taulukko 5 Jäähdytysteho, NC, 200 Pa Yksikön pituus Suuttimien asetus Ilmavirta Äänitaso Tuloilman jäähdytysteho (W) T l 2 Veden jäähdytysteho (W) kun T mk Painehäviövakio, ilma mm l/s m 3 /h db(a) k pl 775 L L 17, ,2 775 M M 21, , H H 38, ,7 900 L L 20, , M M 26, , H H 45, , L L 26, , M M 33, , H H 59, , L L 31, , M M 40, , H H 70, L L 27, , M M 48, , H H 77, ,46 Taulukko 6 Jäähdytysteho, HC, 100 Pa Yksikön pituus Ilmavirta Äänitaso Suuttimien asetus Tuloilman jäähdytysteho (W) T l 2 Veden jäähdytysteho (W) kun T mk Painehäviövakio, ilma mm l/s m 3 /h db(a) k pl 775 L L < ,2 775 M M 15, , H H ,7 900 L L 14,4 52 < , M M 18, , H H 32, , L L 18, , M M 23, , H H 41, , L L 22, , M M 28, , H H L L 19,7 71 < , M M 34, , H H 54, ,46 1) Ilmoitettu äänitaso koskee liitäntää ilman peltiä tai täysin avoimella pellillä. Muissa tapauksissa, joissa ilmavirtoja ohjataan tarpeen mukaan motorisoidulla pellillä, tarvittavat tiedot voidaan lukea Swegonin ProSelect-mitoitusohjelmasta. Huonevaimennus = 4 db 2) Esitetyt tehot perustuvat täydelliseen laitteistoon sisältäen tulo- ja kiertoilman vakiosäleiköt. Ilman säleikköjä vesiteho suurenee noin 5 %. ADC asetettuna viuhkatilaan vesiteho laskee noin 5 %. Tällä ei ole vaikutusta ensiöilman jäähdytystehoon. Huom! Kokonaisjäähdytysteho on tuloilman ja veden jäähdytystehojen summa Oikeus rakennemuutoksiin pidätetään. 13

14 Taulukko 7 Jäähdytysteho, HC, 150 Pa Yksikön pituus Suuttimien asetus Ilmavirta Äänitaso 1 Tuloilman jäähdytysteho (W) T l 2 Veden jäähdytysteho (W) kun T mk Painehäviövakio, ilma mm l/s m 3 /h db(a) k pl 775 L L 14, ,2 775 M M 18, , H H 33, ,7 900 L L 17, , M M 22, , H H 39, , L L 22, , M M 29, , H H 51, , L L 27, , M M 34, , H H 61, L L 24, , M M 42, , H H 66, ,46 Taulukko 8 Jäähdytysteho, HC, 200 Pa Yksikön pituus Suuttimien asetus Ilmavirta Äänitaso 1 Tuloilman jäähdytysteho (W) T l 2 Veden jäähdytysteho (W) kun T mk Painehäviövakio, ilma mm l/s m 3 /h db(a) k pl 775 L L 17, ,2 775 M M 21, , H H 38, ,7 900 L L 20, , M M 26, , H H 45, , L L 26, , M M 33, , H H 59, , L L 31, , M M 40, , H H 70, L L 27, , M M 48, , H H 77, ,46 1) Ilmoitettu äänitaso koskee liitäntää ilman peltiä tai täysin avoimella pellillä. Muissa tapauksissa, joissa ilmavirtoja ohjataan tarpeen mukaan motorisoidulla pellillä, tarvittavat tiedot voidaan lukea Swegonin ProSelect-mitoitusohjelmasta. Huonevaimennus = 4 db 2) Esitetyt tehot perustuvat täydelliseen laitteistoon sisältäen tulo- ja kiertoilman vakiosäleiköt. Ilman säleikköjä vesiteho suurenee noin 5 %. ADC asetettuna viuhkatilaan vesiteho laskee noin 5 %. Tällä ei ole vaikutusta ensiöilman jäähdytystehoon. Huom! Kokonaisjäähdytysteho on tuloilman ja veden jäähdytystehojen summa. 14 Oikeus rakennemuutoksiin pidätetään

15 Lämmitys Käyrästö 3 - Lämmitysteho Lämmitysteho P v (W), lämpötilamuutoksen T v (K) ja lämmitysvesivirran q v (l/s) funktiona. Lämmitysteho Taulukossa nähdään vedestä saatu lämmitysteho erilaisilla laitepituuksilla ja ilmavirroilla. Painehäviö Vesipuolen painehäviö lasketaan kaavalla: p = (q / k pv ) 2, jossa p = Vesipiirin painehäviö (kpa) q = Vesivirta (l/s), ks. käyrästö 3 k pv = Painehäviövakio luetaan taulukosta 9. Tarkempaan painehäviön laskentaan voidaan käyttää Swegonin ProSelect-ohjelmistoa, joka on saatavana osoitteessa Taulukko 9. Painehäviö vesi NC HC HC CCO Pituus k pv Lämmitys k pv Lämmitys 775 0,0385 0, ,0372 0, ,0348 0, ,0329 0, ,0311 0,0156 NC - Normaaliversio HC CCO - Suurtehoversio CCO-venttiilillä Taulukko 10 Lämmitysteho vapaakierrolla Lämmitysteho kun T mv [K ] (W) Pituus Tehonkorjaus Erisuuruiset vesivirrat vaikuttavat tietyssä määrin saatavaan lämmitystehoon. Lopullisen lämmitystehon laskentaan virtauksesta riippuvan korjauskertoimen avulla voidaan käyttää Swegonin ProSelect -ohjelmistoa, joka on saatavana osoitteessa Käyrästö 4. Vesivirta - tehokorjaus Oikeus rakennemuutoksiin pidätetään. 15

16 Taulukko 11 Lämmitysteho, NC, 100 Pa Yksikön pituus Suuttimien asetus Ilmavirta Äänitaso Veden lämmitysteho (W), kun Tmv T mv Painehäviöva- 1 kio, ilma mm l/s m 3 /h db(a) k pl 775 L L < ,2 775 M M 15, , H H ,7 900 L L 14,4 52 < , M M 18, , H H 32, , L L 18, , M M 23, , H H 41, , L L 22, , M M 28, , H H L L 19,7 71 < , M M 34, , H H 54, ,46 Veden lämmitysteho (W), kun Tmv T Painehäviövakio, Taulukko 12 Lämmitysteho, NC, 150 Pa Yksikön Suuttimien Ilmavirta Äänitaso pituus asetus 1 mv ilma mm l/s m 3 /h db(a) k pl 775 L L 14, ,2 775 M M 18, , H H 33, ,7 900 L L 17, , M M 22, , H H 39, , L L 22, , M M 29, , H H 51, , L L 27, , M M 34, , H H 61, L L 24, , M M 42, , H H 66, ,46 1) Ilmoitettu äänitaso koskee liitäntää ilman peltiä tai täysin avoimella pellillä. Muissa tapauksissa, joissa ilmavirtoja ohjataan tarpeen mukaan motorisoidulla pellillä, tarvittavat tiedot voidaan lukea Swegonin ProSelect-mitoitusohjelmasta. Huonevaimennus = 4 db 16 Oikeus rakennemuutoksiin pidätetään

17 Taulukko 13 Lämmitysteho, NC, 200 Pa Yksikön pituus Suuttimien asetus Ilmavirta Äänitaso Veden lämmitysteho (W), kun Tmv T mv Painehäviöva- 1 kio, ilma mm l/s m 3 /h db(a) k pl 775 L L 17, ,2 775 M M 21, , H H 38, ,7 900 L L 20, , M M 26, , H H 45, , L L 26, , M M 33, , H H 59, , L L 31, , M M 40, , H H 70, L L 27, , M M 48, , H H 77, ,46 Veden lämmitysteho (W), kun Tmv T Painehäviövakio, Taulukko 14 Lämmitysteho, HC, 100 Pa Yksikön Suuttimien Ilmavirta Äänitaso pituus asetus 1 mv ilma mm l/s m 3 /h db(a) k pl 775 L L < ,2 775 M M 15, , H H ,7 900 L L 14,4 52 < , M M 18, , H H 32, , L L 18, , M M 23, , H H 41, , L L 22, , M M 28, , H H L L 19,7 71 < , M M 34, , H H 54, ,46 1) Ilmoitettu äänitaso koskee liitäntää ilman peltiä tai täysin avoimella pellillä. Muissa tapauksissa, joissa ilmavirtoja ohjataan tarpeen mukaan motorisoidulla pellillä, tarvittavat tiedot voidaan lukea Swegonin ProSelect-mitoitusohjelmasta. Huonevaimennus = 4 db Oikeus rakennemuutoksiin pidätetään. 17

18 Taulukko 15 Lämmitysteho, HC, 150 Pa Yksikön pituus Suuttimien asetus Ilmavirta Äänitaso Veden lämmitysteho (W), kun Tmv T mv Painehäviöva- 1 kio, ilma mm l/s m 3 /h db(a) k pl 775 L L 14, ,2 775 M M 18, , H H 33, ,7 900 L L 17, , M M 22, , H H 39, , L L 22, , M M 29, , H H 51, , L L 27, , M M 34, , H H 61, L L 24, , M M 42, , H H 66, ,46 Veden lämmitysteho (W), kun T Painehäviövakio, Taulukko 16 Lämmitysteho, HC, 200 Pa Yksikön Suuttimien Ilmavirta Äänitaso pituus asetus 1 mv ilma mm l/s m 3 /h db(a) k pl 775 L L 17, ,2 775 M M 21, , H H 38, ,7 900 L L 20, , M M 26, , H H 45, , L L 26, , M M 33, , H H 59, , L L 31, , M M 40, , H H 70, L L 27, , M M 48, , H H 77, ,46 1) Ilmoitettu äänitaso koskee liitäntää ilman peltiä tai täysin avoimella pellillä. Muissa tapauksissa, joissa ilmavirtoja ohjataan tarpeen mukaan motorisoidulla pellillä, tarvittavat tiedot voidaan lukea Swegonin ProSelect-mitoitusohjelmasta. Huonevaimennus = 4 db 18 Oikeus rakennemuutoksiin pidätetään

19 Ääni Omavaimennus Omavaimennus on äänitehon kokonaisvaimennus kanavasta huoneeseen mukaan lukien laitteen pääteheijastus. Taulukko 17 Omavaimennus verhouksen kanssa Omavaimennus (db) keskitaajuudella f (Hz) L w [db ] k 2k 4k 8k Oikeus rakennemuutoksiin pidätetään. 19

20 Lisävarusteet Tuloilmasarja PARAGON T-SAK-VAV Jos tuloilmaa halutaan säätää tarpeen mukaan CONDUC- TOR-säätölaitteistolla, tarvitaan motorisoitu pelti. Pelti synnyttää hieman ääntä, minkä vuoksi tarvitaan myös äänenvaimennin huoneen alhaisen äänitason varmistamiseksi. PARAGON T-SAK-VAV sisältää seuraavat: Motorisoitu pelti Äänenvaimennin Äänenvaimennin CRTc sis. Swegonin moottori CLA nelikulmainen äänenvaimennin pyöreällä liitännällä. L=500mm Tuloilmasarja PARAGON T-SAK-CAV Vakioilmavirtajärjestelmissä tarvitaan säätöpelti oikean ilmavirran varmistamiseen. Säätöpelti synnyttää hieman ääntä, minkä vuoksi tarvitaan myös äänenvaimennin huoneen alhaisen äänitason varmistamiseksi. PARAGON T-SAK-CAV sisältää seuraavat: Säätöpelti Äänenvaimennin Äänenvaimennin CRPc-9-säätöpelti rei'itetyllä pellillä ja käsisäätimellä CLA nelikulmainen äänenvaimennin pyöreällä liitännällä. L=500mm Motorisoitu pelti Säätöpelti Kuva 16. PARAGON T-SAK-VAV Kuva 17. PARAGON T-SAK-CAV 20 Oikeus rakennemuutoksiin pidätetään

21 Poistoilmasarja PARAGON T-EAK-VAV Jos tuloilmaa säädetään tarpeen mukaan, poistoilmaa pitää myös säätää. Tulo- ja poistoilman tasapainottamiseksi tarvitaan poistoilmasarja. Se sisältää motorisoidun pellin ja äänenvaimentimen. Sarjaan sisältyy myös poistoilmaventtiili kiinnityskehyksineen. Poistoilmasarja PARAGON T-EAK-CAV Vakioilmavirtajärjestelmissä tarvitaan säätöpelti poisto- ja tuloilmavirtojen tasapainottamiseen. Yksinkertaisempia järjestelmiä varten on saatavana vakioilmavirroille sovitettu sarja. Sarja sisältää säätöpellin, äänenvaimentimen, poistoilmaventtiilin ja kiinnityskehyksen. Motorisoitu pelti Äänenvaimennin Poistoilmaventtiili CRTc sis. Swegonin moottori CLA nelikulmainen äänenvaimennin pyöreällä liitännällä. L=500mm EXCa ja kiinnityskehys. Säätöpelti Äänenvaimennin Poistoilmaventtiili CRPc-9-säätöpelti rei'itetyllä pellillä ja käsisäätimellä. CLA nelikulmainen äänenvaimennin pyöreällä liitännällä. L=500mm EXCa ja kiinnityskehys. Äänenvaimennin Motorisoitu pelti Äänenvaimennin Säätöpelti Poistoilmaventtiili Poistoilmaventtiili Kuva 18. Poistoilmasarja PARAGON T-EAK-VAV Kuva 19. Poistoilmasarja PARAGON T-EAK-CAV Oikeus rakennemuutoksiin pidätetään. 21

22 Kiinnityssarja SYST MS M8 Ellei Paragon Wallia asenneta suoraan kattoa vasten, saatavana on kiinnityssarja, jolla se voidaan ripustaa halutulle korkeudelle. Ilmausnippa SYST FH F20 liitäntäletkujen yhteydessä voidaan käyttää ilmausnippaa push-on-liitännällä. Tätä ei normaalisti tarvita, mutta se voi olla tarpeen, jos Paragon Wallin patteri on ylimpänä vesipiirissä. Kuva 20. Kiinnityssarja SYST MS M8 Kuva 22. Ilmausnippa SYST AR Ilmausnippa Joustavat letkut Jos halutaan minimoida putkiston liikkeet lämpölaajenemisen vaikutuksesta, lämmitys- ja jäähdytysvesi voidaan liittää joustavilla letkuilla. Samalla minimoidaan putkistosta johtuvat värinät. F1 F20 F30 Kuva 21. Joustava liitäntäletku, SYST FH 22 Oikeus rakennemuutoksiin pidätetään

23 Tehdasasennettu ohjausjärjestelmä Paragon Wallin voi tilata tehdasasennetulla ohjauslaitteistolla varustettuna Alla olevassa taulukossa näkyvät kaikki ProSelectissä tehtävissä olevat valinnat ja niiden mahdolliset yhdistelmät. ProSelect ProSelect on Swegonin mitoitusohjelma, joka on saatavana osoitteesta ProSelectissä voidaan tehdä useita valintoja ja yhdistelmiä. Esimerkkinä alla on kuvissa 23 ja 24 esitetty tehdasasennettu ohjauslaitteisto. Kuva 23. Paragon Wall tehdasasennetulla Conductor W4.1 -säätimellä, huoneyksiköllä RU ja 2 paineanturilla sekä CCO-venttiilillä lämmitystä ja jäähdytystä varten. Kuva 24. Paragon Wall tehdasasennetulla LUNA-liitinrimalla, venttiiilillä VEN115 ja toimilaitteella ACTUATORb 24V NC. Taulukko 18. Tehdasasennetut lisävarusteet Kaikki alla olevat valinnat ja niiden mahdolliset yhdistelmät tehdään ProSelect-ohjelmassa Säädin Conductor RE W1 ml. huoneyksikkö RU Säädin Conductor RE W3 ml. huoneyksikkö RU Säädin Conductor RE W4.1 ml. huoneyksikkö RU sekä asennettu tuloilman paineanturi Säädin Conductor RE W4.1 ml. huoneyksikkö RU sekä kaksi asennettua tulo-/poistoilman paineanturia Säädin LUNA (lisäliitinrima asennetaan, säädin toimitetaan mukana) Suora venttiili SYST VEN115 Suora venttiili SYST VEN115 + toimilaite ACTUATOR b 24V NCliitinrimaan kytkettynä Pelkkä toimilaite ACTUATORb 24V NC liitinrimaan kytkettynä Kondenssianturi, liitinrimaan kytketty Lämpötila-anturi, liitinrimaan kytketty (Vain yhdessä säätimen Conductor RE kanssa) Oikeus rakennemuutoksiin pidätetään. 23

24 Asennus Asennus PARAGON WALLin mukana toimitetaan neljä kiinnikettä tiiviisti kattoa vasten tapahtuvaan asennukseen tai ripustusasennukseen. Kiinnikkeissä on hieman säätövaraa. Tämän ansiosta laite/kattokiinnikkeet voidaan asentaa tarkasti niin, että tuloilmasuutin tulee oikeaan asentoon seinien ja säleikön suhteen. Seuraavaksi ilmakanavat, jäähdytys- ja lämmitysvesiputket sekä jännitteensyöttö (24 V AC) kytketään säätölaitteistoon. Jos asennukseen sisältyy tulo- ja poistoilmasarja, motorisoitu pelti kytketään säätimeen. Ellei Paragon Wallia asenneta suoraan kattoa vasten, voidaan käyttää ripustussarjaa SYST MS M8 (tilataan erikseen). Lisätietoa on erillisessä asennusohjeessa, joka löytyy osoitteessa Vesiliitännät Jos säätölaitteisto on tehdasasennettu, jäähdytys- ja lämmitysvesiputket liitetään sileisiin putkenpäihin Ø 12 x 1,0 mm (Cu). Paluuvesi (jäähdytys ja lämmitys termisillä toimilaitteilla) liitetään venttiileihin, ulkokierre DN ½. Toimitettaessa CCO:n kaikki neljä järjestelmäliitäntää ovat Ø 12 x 1,0 mm (Cu). Jos Paragon Wall toimitetaan ilman säätölaitteistoa, kaikki jäähdytys- ja lämmitysvesiputket liitetään sileisiin putkenpäihin Ø 12 x 1,0 mm (Cu). HUOM! Puserrusliittimiä käytettäessä pitää käyttää tukiholkkeja. Muista pitää kunnolla vastaan, jotta liitäntäputket eivät vaurioidu. Ohjauslaitteiston liitäntä CONDUCTOR Tehdasasennetuissa CONDUCTOR-säätölaitteistoissa toimilaitteet (jäähdytys ja lämmitys) on kytketty säätimeen toimitettaessa. Säädön käynnistämiseksi säätimeen pitää kytkeä jännitteensyöttö. Tämä voidaan tehdä joko 24 V AC verkosta tai erillisestä muuntajasta. Muuntaja on saatavana lisävarusteena ja se tilataan erikseen. Huomaa, että yksi muuntaja riittää tavallisesti 6 tehdasasennetulla CONDUCTOR-säätölaitteistolla varustetun Paragon Wallin käyttöön edellyttäen, että laitteet ovat niin lähellä toisiaan, etteivät jännitehäviöt kasva liian suuriksi. Huoneyksikkö toimitetaan hyvin pakattuna Paragon Wallin kanssa. Huoneyksikkö voidaan kytkeä joko langattomasti tai kaapelilla. Langattomassa käytössä säädin toimii neljällä AAA-paristolla. Kaapelikäytössä huoneyksikkö saa jännitteensyötön huoneyksikön ja säätimen väliseen tiedonsiirtoon käytetyn kaapelin kautta. Heti kun säädin ja huoneyksikkö on kytketty päälle, langaton tiedonsiirto käynnistetään syöttämällä säätimen ID-numero huoneyksikköön. Kaapeliyhteydessä ID-numeroa ei tarvitse syöttää. CONDUCTORin sovelluksessa W4.1 (vakio) tarjoamien energiansäästötoimintojen hyödyntämiseksi saatavana on useita lisävarusteita. Jos asennukseen sisältyy tulo- ja poistoilmasarja, motorisoitu pelti kytketään säätimeen. Hotelleissa säätimeen voidaan kytkeä avainkorttipidin, joka toimii läsnäoloanturina. Luonnollisesti siihen voidaan kytkeä myös perinteinen läsnäoloanturi. Säätimessä on myös tulo ikkunakoskettimelle, jolla voidaan säästää energiaa ikkunan ollessa auki. Lisätietoja CONDUCTOR W4.1 sovelluksesta on erillisessä esitteessä. Ilmaliitännät Ilmakanava Ø 125 mm liitetään suoraan tiivisteellä varustettuun liittimeen. Jos asennukseen sisältyy tuloilmasarja, osat asennetaan seuraavaan järjestykseen Paragon Wallista katsottuna: 1. PARAGON WALL -ilmastointimoduuli 2. Ilmakanava Ø 125 mm 3. Äänenvaimennin CLA 4. Ilmakanava Ø 125 mm 5. Motorisoitu pelti CRT Huomaa, että tulo- ja poistoilmasarjasta on saatavana myös Ø 100 mm versio. Tätä sarjaa voidaan käyttää silloin, kun tilaa on vähän ja ilmavirrat ovat pieniä. LUNA Kun Paragon Wall on varustettu tehdasasennetulla LUNA-säätölaitteistolla, toimilaitteet (jäähdytys ja lämmitys) on kytketty liitinrimaan, johon pääsee helposti käsiksi irrottamalla kondenssikouru Paragon Wallin alasivulta. Koska LUNA-säätölaitteisto on integroitu huoneyksikköön, Paragon Wallissa ei ole säädintä. Huoneyksikkö toimitetaan hyvin pakattuna Paragon Wallin kanssa. Säädön käynnistämiseksi säätimeen pitää kytkeä jännitteensyöttö. Tämä voidaan tehdä joko 24 V AC verkosta tai erillisestä muuntajasta. Muuntaja on saatavana lisävarusteena ja se tilataan erikseen. Huomaa, että yksi muuntaja riittää tavallisesti 6 tehdasasennetulla LUNA-säätölaitteistolla varustetun Paragon Wallin käyttöön edellyttäen, että laitteet ovat niin lähellä toisiaan, etteivät jännitehäviöt kasva liian suuriksi. 24 Oikeus rakennemuutoksiin pidätetään

25 Huolto Koska Paragon Wallissa ei ole puhallinta, suodatinta eikä vedenpoistojärjestelmää, sen huoltotarve on erittäin vähäinen. Hotelli- ja potilashuoneissa riittää tavallisesti pattereiden imurointi kaksi kertaa vuodessa irtopölyn poistamiseksi. Imuroinnin yhteydessä on suositeltavaa tarkastaa silmämääräisesti liitännät ja pestä tulosäleikkö ja kondenssivesikouru. Älä käytä vahvoja pesuaineita, koska ne saattavat vahingoittaa maalipintaa. Puhdistukseen riittää tavallisesti mieto saippualiuos. Huomaa, että kuiva toimintaperiaate ilman kondensoitumista minimoi bakteerikasvun riskin. Toimistohuoneissa huoltotarve on vieläkin vähäisempi, koska se on tavallisesti suhteellisen pölytön ympäristö. Toimistoissa riittää normaalisti pattereiden imurointi joka toinen vuosi. Mitat ja paino Taulukko 19 Paino PARAGON Wall c B-NC / PARAGON Wall c A-HC RY RN L Kuiva, kg Kuiva, kg ,6 20, ,5 23, ,5 26, ,8 30, ,6 34,2 PARAGON Wall c B-HC (CCO) RY RN L Kuiva, kg Kuiva, kg , ,7 25, ,7 29, ,8 36,4 RY: Liitäntäpuoli R=oikea; Tulo/-poistoilmasäleikkö liittimellä, Y=Kyllä. Taulukko 20 Vesitilavuus PARAGON Wall c B-NC Vesitilavuus, l L Jäähdytys Lämmitys 775 0,8 0, ,0 0, ,3 0, ,5 0, ,8 0,7 PARAGON Wall c A-HC Vesitilavuus, l L Jäähdytys Lämmitys 775 1, , , , ,4 PARAGON Wall c B-HC (CCO) Vesitilavuus, l L Jäähdytys tai lämmitys 775 1, , , , , Oikeus rakennemuutoksiin pidätetään. 25

26 PARAGON WALL (R) Liitäntä oikealta E R Kuva 25. Näkymä päädystä E = Kondenssikouru 20 L / 900 / 1100 / 1300 / c/c 602 Ø 125 Kuva 28. Näkymä takaa, ilmaliitäntä R, oikea puoli. Kuva 26. Näkymä ylhäältä. L +3 L L L + 40 L / , A1 A2 HC 35x3 57 B1 B2 A1 A2 NC 106 A1 A2 B1 B2 CCO Kuva 27. Näkymä takaa, vesiliitäntä. A1 = Jäähdytysvesi, meno Ø12x1,0 mm (Cu) B1 = Lämmitysvesi, meno Ø12x1,0 mm (Cu) A2 = Jäähdytysvesi, paluu Ø12x1,0 mm (Cu). B2 = Lämmitysvesi, paluu Ø12x1,0 mm (Cu). 26 Oikeus rakennemuutoksiin pidätetään

27 PARAGON WALL (L) Liitäntä vasemmalta L E Kuva 29. Näkymä päädystä E = Kondenssikouru L L + 40 L / , L c/c / 900 / 1100 / 1300 / L +3 L Ø 125 Kuva 30. Näkymä ylhäältä. Kuva 32. Näkymä takaa, ilmaliitäntä L, vasen puoli HC A1 A2 NC 35x3 57 B1 B2 A1 A2 106 CCO A1 A2 B1 B2 Kuva 31. Näkymä takaa - vesiliitännät, A1 = Jäähdytysvesi, meno Ø12x1,0 mm (Cu) B1 = Lämmitysvesi, meno Ø12x1,0 mm (Cu) A2 = Jäähdytysvesi, paluu Ø12x1,0 mm (Cu). B2 = Lämmitysvesi, paluu Ø12x1,0 mm (Cu) Oikeus rakennemuutoksiin pidätetään. 27

28 Mitat lisävarusteet 45 Kuva 33. Mittapiirros äänenvaimennin CLA Ø tai Ø Sisältyy kaikkiin sarjoihin PARAGON T-SAK ja PARAGON T-EAK Kuva 34. Mittapiirros motorisoitu pelti Sisältyy sarjoihin PARAGON T-SAK-VAV ja PARAGON T-EAK-VAV Kuva 35. Mittapiirros säätöpelti Sisältyy sarjoihin PARAGON T-SAK-CAV ja PARAGON T-EAK-CAV 28 Oikeus rakennemuutoksiin pidätetään

29 A A B B Kuva 36. Tuloilmasarja PARAGON T-SAK-VAV-125 Pyöreä kanava ei sisälly. Pyöreä kanava A: Minimipituus 330 mm Pyöreä kanava B: Minimipituus 70 mm Kuva 38. Tuloilmasarja PARAGON T-SAK-CAV-125 Pyöreä kanava ei sisälly. Pyöreä kanava A: Minimipituus 330 mm Pyöreä kanava B: Minimipituus 70 mm A B Kuva 37. Tuloilmasarja PARAGON T-SAK-VAV-100 Pyöreä kanava ja Ø 100 jatkoliitin eivät sisälly. Pyöreä kanava A: Minimipituus 330 mm Pyöreä kanava B: Minimipituus 70 mm Kuva 39. Tuloilmasarja PARAGON T-SAK-CAV-100 Pyöreä kanava ja Ø 100 jatkoliitin eivät sisälly. Pyöreä kanava A: Minimipituus 330 mm Pyöreä kanava B: Minimipituus 70 mm Oikeus rakennemuutoksiin pidätetään. 29

30 A B Kuva 40. Poistoilmasarja PARAGON T-EAK Kuva 41. Poistoilmasarja PARAGON T-EAK-VAV Saatavana 125 ja 100 versiot. Pyöreä kanava ja käyrä eivät sisälly A: Minimipituus 770 mm B: Minimipituus 360 mm A B Kuva 42. Poistoilmasarja PARAGON T-EAK-CAV Saatavana 125 ja 100 versiot. Pyöreä kanava ja käyrä eivät sisälly A: Minimipituus 770 mm B: Minimipituus 360 mm 30 Oikeus rakennemuutoksiin pidätetään

31 Erittely PARAGON WALL PARAGON Wall -ilmastointimoduuli jäähdytykseen, lämmitykseen, ilmanvaihtoon ja säätöön. Vakiona tehdasasennetut varusteet Plug and Play -asennukseen. Toimitusraja PARAGON WALL Swegonin toimitusrajana on veden kytkentäpiste. Putkiurakoitsija liittää veden kytkentäpisteissä sileään putkenpäähän ja/tai ulkokierteeseen, täyttää järjestelmän ja suorittaa ilmanpoiston ja koeponnistuksen. Ilmastointiurakoitsija liittää kanavat. Koot näkyvät luvussa Mitat olevassa kuvassa. Sähköurakoitsija asentaa 24 V AC verkon tai 230 V pistorasian muuntajalle, sekä tarvittaessa seinäkojerasian huonetermostaatille. Rakennusurakoitsija tekee aukot käytävän seinään tuloilmakanavalle, sisäseinään ja sisäkattoon tuloilma- ja kierrätysilmasäleiköille sekä vastaavat reiät poistoilmakanavalle ja -laitteelle. Sähköurakoitsija liittää sähkövirran (24 V) ja signaalikaapelit riviliittimeen, joka on varustettu jousikuormitetuilla liitännöillä. Suurin johdinala on 2,5 mm 2. Toiminnan varmistamiseksi suositellaan pistokkeellisia kaapelinpäitä. Sähkölämmityksen kytkentä on selostettu erillisessä asennusohjeessa, joka löytyy osoitteessa Tilauserittely PARAGON WALL PARAGON WALL c aaaa- b- ccccc- d- ef Versio: Pituus (mm) , 1100, 1300 ja 1500 Toiminto B = Jäähdytys ja lämmitys Tehoversio NC - Normaalitehoversio HC - Suurtehoversio HC CCO - Suurtehoversio CCO-venttiilillä Liitäntäpuoli R - oikea L - vasen Ilmavirtaversio Ylempi suutinrivi: L, M, H Alempi suutinrivi: L, M, H Oikeus rakennemuutoksiin pidätetään. 31

32 Tilausvalikoima, sarjat ja lisävarusteet Tuloilmasarja Poistoilmasarja Joustava liitäntäletku Kiinnityssarja Ilmausnippa VAV: Motorisoitu tiiviisti sulkeutuva pelti PARAGON CRTc ja peltitoimilaite sekä äänenvaimennin CLA CAV: Käsikäyttöinen rei itetty säätöpelti PARAGON CRPc sekä äänenvaimennin CLA VAV: Motorisoitu tiiviisti sulkeutuva pelti PARAGON CRTc, äänenvaimennin CLA ja poistoilmaventtiili kiinnityskehyksellä. CAV: Käsikäyttöinen rei itetty säätöpelti PARAGON CRPc, äänenvaimennin CLA ja poistoilmaventtiili kiinnityskehyksellä. Liitäntäletkussa kiristysrengas, pikaliitin tai kaulusmutteri. Kattokiinnike ja kierretanko kattoasennusta varten. Saatavana myös kaksoiskierretangot kierrelukoilla. Ilmausnippa push-on-liittimellä veden paluuputkeen liitäntää varten, halkaisija 12 mm. Lisätietoja säätölaitteiston lisävarusteista on CONDUC- TOR- ja LUNA-esitteissä. Tilauserittely, lisävarustesarja Tuloilmasarja PARAGON c- T-SAK-VAV- bbb Versio: Sarja motorisoidulla pellillä Ø100; Ø125 Tuloilmasarja PARAGON c- T-SAK-CAV- bbb Versio: Sarja käsisäätöpellillä Ø100; Ø125 Poistoilmasarja PARAGON c- T-EAK-VAV- bbb Versio: Sarja motorisoidulla pellillä Ø100; Ø125 Poistoilmasarja PARAGON c- T-EAK-CAV- bbb Versio: Sarja käsisäätöpellillä Ø100; Ø Oikeus rakennemuutoksiin pidätetään

33 Tilauserittely, lisävarusteet Kiinnityssarja SYST MS M8- aaaa- b Pituus, kierretanko (mm): 200; 500; 1000 Tyyppi: 1 = Yksi kierretanko 2 = Kaksi kierretankoa kierrelukolla Joustava liitäntäletku, (1 kpl) Puserrusrengas (Ø12 mm) putken molempiin päihin (ilman tukiholkkeja) Pituus (mm): 300; 500; 700 Joustava liitäntäletku, (1 kpl) Push-on-pikaliitin (Ø12 mm) putkeen molemmissa päissä Pituus (mm): 275; 475; 675 Joustava liitäntäletku, (1 kpl) Toisessa päässä Push-on-pikaliitin (Ø 12 mm) putkeen, toisessa päässä kaulusmutteri G20ID. Pituus (mm): 200; 400; 600 Ilmausnippa SYST FH F1- aaa- 12 SYST FH F20- aaa- 12 SYST FH F30- aaa- 12 SYST AR12 Kuvaus Esimerkki kuvaustekstistä Kanavaan liitetyt ilmastointipalkit. PARAGON WALL ilmastointimoduuli, joka tuo ilmaa tuloja kierrätysilmasäleikön kautta. Asennetaan seinälle/kattoon, sisältää seuraavat toiminnot: Jäähdytys Lämmitys, vesi Ilmanvaihto VariFlow ilmavirtojen helppoon säätöön ADC Kanavaliitäntä Ø125 mm Sisäänrakennettu kierrätysilma-aukko Patteriin ja mahd. ohjauslaitteistoon pääsee käsiksi luukun kautta Puhdistettava Letkulla varustettu kiinteä mittausyhde Tulo- ja kierrätysilmasäleikkö maalattu valkoisella vakiovärillä RAL 9003 Tehdasasennettu lisävarustesarja: PARAGONc-T-SAK-VAV-aaa xx kpl PARAGONc-T-SAK-CAV-aaa xx st PARAGONc-T-EAK-VAV-aaa xx st PARAGONc-T-EAK-CAV-aaa xx st Lisävarusteet: Säätöpelti SYST CRPc xx kpl Asennustarvike SYST MS M8 aaaa-b Joustava liitäntäletku SYST FH F1 aaa - 12 xx kpl Joustava liitäntäletku SYST FH F20 aaa - 12 xx kpl Joustava liitäntäletku SYST FH F30 aaa - 12 xx kpl Ilmausnippa SYST AR 12 xx kpl jne. Määrät eritellään erikseen tai viittauksilla piirustuksiin. Toimitusraja Urakkaraja veden ja ilman liitäntäpisteissä periaatepiirustuksen mukaisesti Liitäntäpisteissä PU suorittaa liitännän sileään putkenpäähän 12 mm, jonka jälkeen IU liittää kanavan, Ø125 mm PU täyttää, ilmaa, koeponnistaa ja vastaa siitä, että suunnitellut vesivirtaukset saavuttavat järjestelmän jokaisen haaran ja päätelaitteen. IV-urakoitsija säätää suunnitellut ilmavirrat Oikeus rakennemuutoksiin pidätetään. 33
