Ilmastointipalkki jäähdytykseen, lämmitykseen ja ilmanvaihtoon. Jäähdytysteho P k. (W/m) q l

Transkriptio

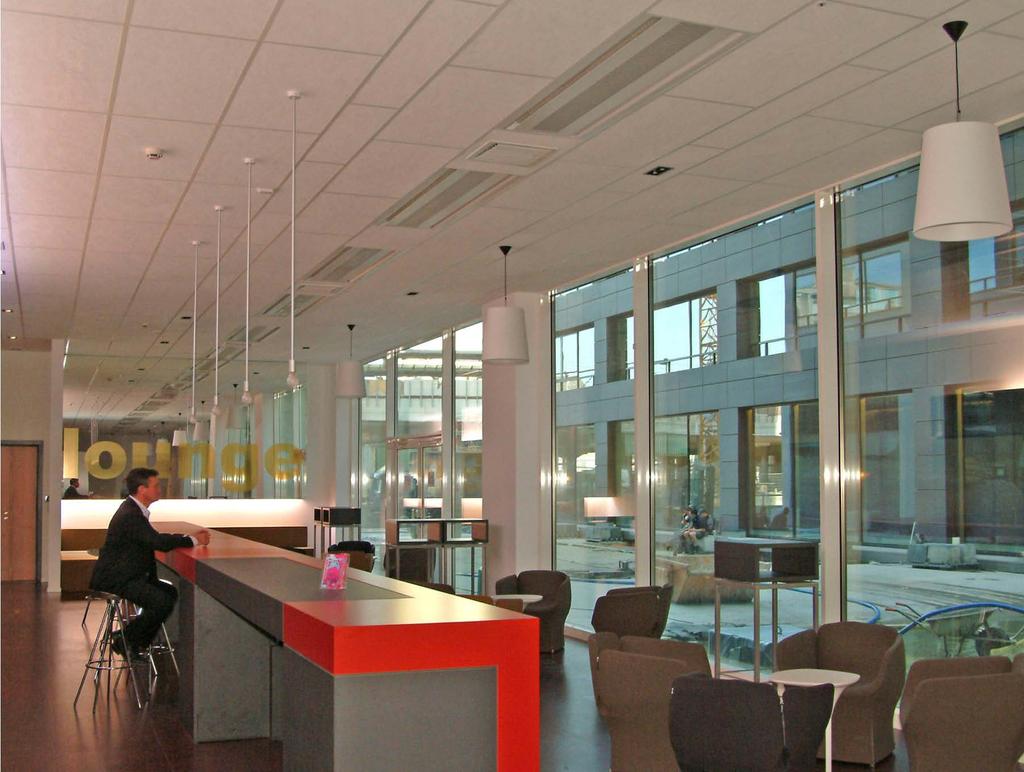

1 Ilmastointipalkki jäähdytykseen, lämmitykseen ja ilmanvaihtoon Biscay-ilmastointipalkki Biscay on ilmastointipalkki, jonka alaosassa on integroitu kiertoilma-aukko. Saatavilla on sekä julkisivun suuntaisesti että kohtisuoraan julkisivun suhteen asennettavia malleja. Alakattoon upotettava Pituus ja leveys on sovitettu useimpiin markkinoilla oleviin kannatinrakenteisiin. ADC-suuntaustoiminto mahdollistaa helpon hajotuskuvion säädön Toiminnot Jäähdytys Lämmitys (lisävaruste) vesi tai sähkö Ilmanvaihto ADC-suuntaustoiminto (lisävaruste) Käyttö Sopii kaikentyyppisiin tiloihin, joissa on vesikiertoinen jäähdytys: Toimistot Kokoustilat Luokat Pankit Sairaalat Hotellit Jäähdytysteho P k (W/m) q l (l/sm) p i (Pa) ΔT mk (K) ΔT l (K) Lämmitysteho: Vesi: Maks W/m Sähkö: Maks W Ilmavirta: Maks. 40 l/sm Pituudet: 1092; 1192; 1242; 1342; 1392; 1492; 1692; 1715; 1792; 1867; 2017; 2092; 2392; 2492; 2692; 2992 mm Leveydet: 592 mm 617; 642; 667 mm levityssarjalla Korkeus: 200 mm 1

2 Biscayn edut Biscay on ilmastointipalkki, jonka alaosassa on integroitu kiertoilma-aukko. Tämän ansiosta kiertoilma-aukkoja ei tarvitse huomioida alakattoa suunniteltaessa. Biscaysta on saatavilla sekä julkisivun suuntaisesti että kohtisuoraan julkisivun suhteen asennettavia malleja. Valittavissa on useita valmiiksi säädettyjä ilmavirtavaihtoehtoja, jotka selviytyvät niin pienistä ilmavirroista suurella paineella kuin isoista ilmavirroista pienemmällä paineella. Aerodynaamisesti muotoiltu ulospuhallusaukko varmistaa coandailmiön. Swegonin ADC-toiminto (Anti Draught Control) antaa käyttäjälle mahdollisuuden vaikuttaa sisäilmastoon häiritsemättä ilmanvaihtojärjestelmän säädettyjä ilmavirtoja. Biscay voidaan varustaa levityssarjalla, jolla se voidaan sovittaa alakattoon, jonka moduulimitta on suurempi kuin 600 mm. Alaosan rei'itys voidaan sovittaa muiden kattoasennusten tyyliin. Toiminto Kuva 1. Jäähdytys ja ilmanvaihto. Kuva 2. Lämmitys ja ilmanvaihto Biscay Biscay on umpinainen ilmastointipalkki 2-tiepuhalluksella. Jäähdytys ja ilmanvaihto tai jäähdytys, lämmitys ja ilmanvaihto. Asennus Biscay sopii leveys- ja pituussuunnassa useimpiin T-kiskojärjestelmiin. Sopivuuden varmistamiseksi suositellaan 24 mm:n levyistä T-profiilia. Katso kuva 3. Liitäntämitat: Jäähdytys Sileä putken pää Cu Ø12 x 1,0 mm (vesi): Lämmitys Sileä putken pää Cu Ø10 x 1,0 mm (vesi): Ilma: Tehdasasennettu liitin Ø125 mm Kiinnitys: Yksiköt on varustettu neljällä kiinteällä kiinnikkeellä, joista ne ripustetaan erikseen tilattavilla SYST MS -asennusosilla. SYST MS asennusosia on saatavana eri pituisilla kierretangoilla varustettuna. Kun palkki asennetaan tiiviisti kattoa vasten, kierretankojen tilauspituus on 200 mm. Katso kuva 16. 2

3 Asennus, hoito Kuva 3. Asennus Kuva 4. Pohjalevyn irrotus 3

4 Vesilämmitys, versio -B Biscay on saatavana konvektiolämmitystoiminnolla varustettuna. Patterissa on kaksi erillistä silmukkaa, joista toisessa kierrätetään jäähdytysvettä ja toisessa lämmitysvettä. Sähkölämmitys, versio -X Sähkölämmitysversiossa asennetaan yksi tai kaksi sähkövastusta putkiin, joissa muuten kiertää lämmitysvesi. Vastusten ohjaamiseen voidaan käyttää Swegonin LUNAohjausjärjestelmää (vaihtoehtoisesti voidaan käyttää muun merkkistä ohjausjärjestelmää). LUNAa käytettäessä säätimessä tehdään sisäinen silloitus ja sen lämmityslähtö ohjelmoidaan ohjaamaan triakkiyksikköä pulssinleveysmoduloinnilla. Triakkiyksikkö puolestaan syöttää Biscayn sähkövastuksille säädetyn 230 V jännitteen (kuva 6). Tiedot LUNA-ohjausjärjestelmän kytkennästä sekä tarvittavista silloituksista ja ohjelmoinnista on erillisessä tuoteesitteessä ja asennusohjeessa osoitteessa Kuva 5. Ylikuumenemissuojan manuaalinen palautus 230 V AC Muun merkkistä ohjausjärjestelmää käytettäessä sähkönsyöttö kytketään ruuviliittimeen Biscayn kytkentärasiassa alla olevan taulukon mukaan. Taulukko 1. Muun merkkisen ohjausjärjestelmän kytkentä Kaapeliväri, kytkentärasia Merkitys Ruskea Vaihe, 230 V AC Sininen Nollajohdin Kelta/vihreä Suojamaa Valkoinen Ylikuumenemissuoja* Musta Ylikuumenemissuoja* * Testaustulot ylikuumenemissuojalle manuaalisella palautuksella. Ylikuumenemissuoja Sähkölämmitteinen Biscay on varustettu kahdella termisellä ylikuumenemissuojalla. Suojaus automaattisella palautuksella katkaisee sähkövastusten jännitteensyötön (nollajohtimen), kun lämpötila nousee yli 60 C. Kun lämpötila on laskenut 50 C asteeseen, piiri suljetaan ja sähkövastukset saavat jännitteen. Jos lämpötila nousee 75 C asteeseen ensimmäisen ylikuumenemissuojan lauettua, jännitteensyöttö katkaistaan manuaalisesta palautettavalla ylikuumenemissuojalla. Manuaalinen ylikuumenemissuoja palautetaan painikkeella, joka sijaitsee rei itetyn alapellin päällä patterin ja päädyn välissä, katso kuva 5. Kuva 6. Asennus, vesijäähdytys ja sähkölämmitys CE-merkintä Sähkölämmitteinen Biscay on CE-merkitty voimassa olevien vaatimusten mukaisesti. CE-vakuutus on haettavissa kotisivuiltamme 4

5 Biscay ADC-toiminnolla Swegonin ADC-suuntaustoiminto, katso kuvat 7 ja 8, voidaan säätää eri kulmiin. Tämä tarjoaa ainutlaatuisen mahdollisuuden hallita tuloilman leviämistä. ADC tarjoaa mm. seuraavat edut: Ilmavirta on helppo säätää esteiden ohi Helppo säätö paikan päällä ilman, että vaikutetaan säädettyihin ilmavirtoihin Tarjoaa käyttäjälle mahdollisuuden parantaa tilojen käyttömukavuutta Joustaa tilan käyttötarkoituksen muuttuessa Kuva 7. Swegonin ADC-suuntaustoiminto. SYST ADC-210. Tilausvalikoima Pituus: 1092; 1192; 1242; 1342; 1392; 1492; 1692; 1792; 1867; 2017; 2092; 2392; 2492; 2692; 2992 mm (+4/-2 mm) Leveys: 592 mm (+4/-2 mm) Levityssarjalla: 617; 642 ja 667 mm (+4/-2 mm) Väri: Valkoinen RAL 9010, kiiltoaste 30 ± 6 % Ilmavirtavaihtoehdot Taulukko 2. Ilmavirtavaihtoehdot Merkintä Ilmanvirran jakautuminen* Ilmavirtaalue Vasen Oikea (l/sm) 60/60 50% 50% 6,5-11,0 48/48 50% 50% 8,0-13,5 36/36 50% 50% 10,5-18,0 24/24 50% 50% 16,0-27,0 12/12 50% 50% 32,0-40,0 24/72 75% 25% 8,0-13,5 72/24 25% 75% 8,0-13,5 12/36 75% 25% 21,0-30,0 36/12 25% 75% 21,0-30,0 * 50 % vasen ja oikea tarkoittaa, että yhtä suuri ilmavirta suunnataan oikealla ja vasemmalle (symmetrinen). 25 % vasen ja 75 % oikea tarkoittaa, että 75 % ilmavirrasta suunnataan oikealle ja 25 % vasemmalle jne. Katso kuva alla. A 75% 25% 75% A 25% 25% B B 75% 25% 75% Kuva 9. Näkymä päädystä ilmavirtojen jakautuminen. A = 75 % vasen ja 25 % oikea B = 25 % vasen ja 75 % oikea Ilmavirtojen jakautuminen ilmoitetaan aina vesiliitännän päädystä katsottuna. Biscayssa pystyliitännöillä ilmavirtojen jakautuminen ilmoitetaan aina jäähdytysvesiliitännän päädystä katsottuna. Kuva 8. Joustava tuloilman suuntaus ADC-toiminnolla 1. Perinteinen ilmastointipalkki ilman ADC-toimintoa 2. V-muoto 3. L-muoto 4. ADC-toiminnolla varustettu ilmastointipalkki säädettynä ohittamaan esteet 5

6 Vaihtoehtoiset rei'ityskuviot Valinnaisena Biscay voidaan varustaa vaihtoehtoisella alapellin rei'ityskuvionnilla. Jos haluat muun kuin tässä asiakirjassa selostetun kuvion, ota yhteys Swegoniin. Erikoismallit Värit Biscay voidaan tilauksesta toimittaa asiakkaan haluamalla värillä. Ilmavirtavaihtoehdot Biscay voidaan valmiiden ilmavirtavaihtoehtojen lisäksi sovittaa asiakkaan tarpeiden mukaisesti. Korkeus Biscay voidaan tilauksesta toimittaa 160 mm korkeana. Tarkemmat tiedot saat Swegonilta. Kuva 10. Vaihtoehtoiset rei'ityskuviot 1. PB Vakiorei'itys - Pyöreät reiät kolmiokuviossa 2. PA Neliöreiät neliökuviossa 3. PC Pyöreät reiät neliökuviossa 4. PG Soikeat reiät neliökuviossa 6

7 Lisävarusteet Säätöpelti CRP Pyöreä Ø125 mm säätöpelti rei'itetyllä pellillä ja käsisäätimellä. Liitäntäosa, ilma 90 kulma Kuva 11. Säätöpelti CRPc Liitäntäosa, ilma - muhvi Jokaisen Biscayn mukana toimitetaan yksi liitäntäosa (muhvi). Jos halutaan liittää useampi ilmaliitäntä, tarvitaan lisää liitäntäosia, jotka pitää tilata erikseen. Kuva 13. Liitäntäosa, ilma 90 kulma, SYST CA Sivuliitäntäsarja, vesi Biscay pystyliitännöillä voidaan muuttaa sivuliitäntäversioksi täydentämällä se sivuliitäntäsarjalla. Se asennetaan halutulle puolelle taivutettujen pikaliittimien ja mittasovitettujen kupariputkien avulla. Putket kiinnitetään oikeaan asentoon kiinnikkeellä, joka ruuvataan kiinni yksikköön. Liitäntäsarjaa on saatavilla sekä jäähdytysputkille (Ø 12 mm) että lämmitysputkille (Ø 10 mm). Kuva 12. Liitäntäosa, ilma - muhvi, SYST AD Kuva 14. Liitäntäsarja, vesi, SYST CK 7

8 Joustavat liitäntäletkut Ilmastointipalkin nopeaan ja helppoon asennukseen on saatavilla joustavia letkuja, joissa on pikaliitin tai puserrusliitin. Letkuja on saatavana eri pituisina. Huomaa, että puserrusrengasliittimiä käytettäessä putkissa pitää käyttää tukiholkkeja. F1 F20 Kuva 16. Kiinnityssarja SYST MS (ilman kierrelukkoa) L = 200, 500 tai 1000 mm F30 Levityslista Jos alakattojärjestelmän moduulimitta on yli 600 mm, yksikköä voidaan levittää levityslistoilla. Esimerkkejä muista moduulimitoista ovat 625, 650 tai 675 mm. Levityslistat asennetaan tavallisesti tehtaalla, mutta ne voi halutessaan tilata erillisinä. Kuva 15. Joustavat liitäntäletkut, vesi, SYST FS F1 = Joustava letku puserrusliittimillä F20 = Joustava letku pikaliittimin (push-on) F30 = Joustava letku, jonka toisessa päässä pikaliitin (Puch-on) ja toisessa päässä kaulusmutteri G20ID Kiinnityssarja Biscayn ripustamiseksi halutulle korkeudelle tarvitaan asennusosia. SYST MS on täydellinen sarja, joka sisältää kattokiinnikkeet, kierretangot, mutterit ja aluslevyt. Saatavana on eri pituisia kierretankoja riippuen siitä, kuinka alas yksikkö halutaan ripustaa. Saatavana on myös versio kaksoiskierretangoilla, joissa on kierrelukko korkeuden helppoa säätöä varten. Kaksoiskierretankoja ja kierrelukkoja käytettäessä on tärkeää, että tangot asennetaan pystysuoraan. Muuten kierrelukko saattaa murtua, ja kantavuus pienenee merkittävästi. Kuva 17. Levityssarja SYST WK TW = kokonaisleveys 592 mm + levityssarja (25, 50 tai 75 mm) 8

9 Suositellut raja-arvot vesi Suurin suositeltu käyttöpaine: Suurin suositeltu koestuspaine: Pienin jäähdytysvesivirta* L = mm: Pienin jäähdytysvesivirta* L = mm: Pienin lämmitysvesivirta*: Jäähdytysveden lämpötilan nousu: Lämmitysveden lämpötilan lasku: 1600 kpa 2400 kpa 0,03 l/s 0,045 l/s 0,013 l/s 2-5 K 5-10 K Alin menoveden lämpötila: Mitoitetaan siten, ettei järjestelmässä muodostu kondenssia Suurin menoveden lämpötila: 60 C * Pienin suositeltu vesivirta varmistaa ilman poistumisen palkista. 9

10 Tekniset tiedot Jäähdytys Teho on mitattu standardin EN1516 mukaisesti. ADCtoimintoa käytettäessä annettua tehoa pienennetään 5 prosentilla. Tämä tarkoittaa, että annettu teho pitää kertoa 0,95:llä oikean teholukeman saamiseksi. ADC ei vaikuta tuloilman jäähdytystehoon. Mitoitusoppaat, taulukot 5-9 Taulukot on järjestetty ilmavirtamuuttujan perusteella. Halutusta ilmavirrasta, suutinpaineesta ja tehontarpeesta riippuen valitaan kyseistä tapausta vastaava taulukko. Seuraavat voidaan lukea mitoitusoppaista: Merkinnät P: Teho (W, kw) t r : t m : Huonelämpötila ( C) Veden keskilämpötila ( C) v: Nopeus (m/s) q: Ilma- tai vesivirta (l/s) p: Paine (Pa, kpa) ΔT m : ΔT: Lämpötilaero [t r t m ] (K) Meno- ja paluuveden lämpötilaero (K) Täydentävä alaindeksi: k = jäähdytys, v = lämmitys, l = ilma, i = säätö Taulukon selitys 1. Yksikön pituus (mm) 2. Tuloilmavirta q l (l/s) 3. Äänenpainetaso Lp(A) pelti avoinna yhdellä ilmaliitännällä (db(a)) 4. Suutinpaine p i (Pa) 5. Tuloilman jäähdytysteho P l (W) 6. Veden jäähdytysteho P k (W) 7. Veden painehäviökerroin k pk 8. Ilman painehäviökerroin k pl HUOM! Kokonaisjäähdytysteho on tuloilman ja jäähdytysveden jäähdytystehojen summa. 10

11 Ilmanvirtaversion muuttaminen Tulppaamalla ilmakanavan suutinreikiä voidaan ison ilmavirran tuottava versio muuttaa pienen ilmavirran versioksi. Samalla tavalla voidaan symmetrinen versio muuttaa epäsymmetriseksi ja päinvastoin. Katso tulppausohje, taulukko 3. Jäähdytyspatterin painehäviö Jäähdytyspatterin painehäviö lasketaan seuraavalla kaavalla: Δp k = (q k /k pk ) 2 [kpa] Δp k = painehäviö jäähdytyspatterissa (kpa) q k = jäähdytysvesivirta (l/s), saadaan käyrästöstä 1 k pk = painehäviökerroin, joka saadaan taulukoista 5-9. Taulukko 3. Tulppausohje Tulppausohje ilmavirtaversion muuttaminen Pois Päälle Tulppaa 12/12 24/24 Joka toinen suutin molemmilla puolilla 24/24 36/36 Joka kolmas suutin molemmilla puolilla 36/36 48/48 Joka neljäs suutin molemmilla puolilla 48/48 60/60 Joka viides suutin molemmilla puolilla 12/12 12/36 tai 36/12 36/36 36/72 tai 72/36 Kaksi kolmesta suuttimesta pienen ilmavirran puolella Joka toinen suutin pienen ilmavirran puolella Tulppaamalla saadaan myös muita ilmavirtavaihtoehtoja. Huomaa, että vaihtoehtoiset tulppaukset vaikuttavat ilmavirtaan, painehäviöön ja jäähdytys-/lämmitystehoon. Tarkemmat tiedot saat Swegonilta. Taulukko 4. Painehäviökertoimet, jäähdytyspatteri Pituus (mm) Jäähdytyspiirin painehäviökerroin, k pk , , , , , , , , , , , , , , , ,0306 Tuloilman jäähdytysteho Tuloilman jäähdytysteho lasketaan seuraavalla kaavalla: P l = q l x 1,2 x ΔT l P l = tuloilman jäähdytysteho (W) q l = tuloilmavirta (l/s) ΔT l = tuloilman ja huoneilman lämpötilaero (K) Kuva 18. Ilmavirtaversion muuttaminen suutinreikien tulppauksella Kuva 19. Painesuhde, ilma p i = suutinpaine (Pa), saadaan taulukoista 5-9 ja p s = kanavapaine (Pa) ennen yksikköä ja säätöpeltiä Δp l = pellin säätöalue, pelti CRPc katso käyrästö 4 11

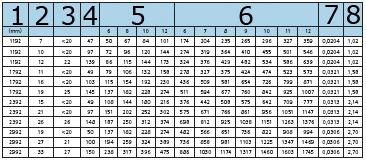

12 Taulukko 5. Tiedot jäähdytys. Mitoitusopas, ilmavirtaversio 60/60 Yksikön pituus (mm) Ilmavirta (l/s) Äänitaso (db(a)) * p i (Pa) Tuloilman jäähdytysteho Veden jäähdytysteho (W) DT mk k pk k pl (W) DT l < ,0204 1, < ,0204 1, ,0204 1, < ,0321 1, < ,0321 1, ,0321 1, < ,0313 2, < ,0313 2, ,0313 2, < ,0306 2, ,0306 2, ,0306 2,70 Taulukko 6. Tiedot jäähdytys. Mitoitusopas, ilmavirtaversio 48/48 Yksikön pituus (mm) (l/s) Äänitaso (db(a)) * p i (Pa) Tuloilman jäähdytysteho Veden jäähdytysteho (W) DT mk k pk k pl (W) DT l < ,0204 1, < ,0204 1, ,0204 1, < ,0321 1, ,0321 1, ,0321 1, < ,0313 2, ,0313 2, ,0313 2, < ,0306 3, ,0306 3, ,0306 3,37 Taulukko 7. Tiedot jäähdytys. Mitoitusoppaat, ilmavirtaversio 36/36 Yksikön pituus (mm) Ilmavirta Ilmavirta (l/s) Äänitaso (db(a)) * p i (Pa) Tuloilman jäähdytysteho Veden jäähdytysteho (W) DT mk k pk k pl (W) DT l < ,0204 1, < ,0204 1, ,0204 1, < ,0321 2, ,0321 2, ,0321 2, < ,0313 3, ,0313 3, ,0313 3, < ,0306 4, ,0306 4, ,0306 4,50 12

13 Taulukko 8. Tiedot jäähdytys. Mitoitusopas, ilmavirtaversio 24/24 Yksikön pituus (mm) Ilmavirta (l/s) Äänitaso (db(a)) * p i (Pa) Tuloilman jäähdytysteho Veden jäähdytysteho (W) DT mk k pk k pl (W) DT l < ,0204 2, ,0204 2, ,0204 2, < ,0321 3, ,0321 3, ,0321 3, <20** ,0313 5, ** ,0313 5, ** ,0313 5, <20** ,0306 6, ** ,0306 6, ** ,0306 6,74 Taulukko 9. Tiedot jäähdytys. Mitoitusopas, ilmavirtaversio 12/12 Yksikön pituus (mm) (l/s) Ilmavirta Äänitaso (db(a)) * p i (Pa) Tuloilman jäähdytysteho Veden jäähdytysteho (W) DT mk k pk k pl (W) DT l < ,0204 5, ** ,0204 5, ** ,0204 5, <20** ,0321 7, ** ,0321 7, ** ,0321 7, ** , , ** , , ** , ,49 * Ilmoitettu äänitaso on voimassa pellittömälle liitännälle tai pellin ollessa täysin auki. Muissa tapauksissa, joissa kuristukseen on käytetty säätöpeltiä CRP, tarvittavat tiedot voidaan lukea Swegonin ProSelect-mitoitusohjelmasta. Huonevaimennus = 4 db ** Jos ilmavirta on yli 50 l/s, käytä kahta ilmaliitäntää 13

14 Hajotuskuviot Alla olevissa kuvissa on kaksimoduulitoimisto, jossa on 100 W/m 2 lämpökuormat. Katossa on kaksi 1092 mm pituista Biscayta julkisivun suuntaisina. Etäisyys julkisivusta ilmastointipalkkien keskelle on 1500 mm. Kuva 20. Kaksimoduulitoimisto ylhäältä Kuva 21. Kaksimoduulitoimisto sivulta. Tuloilmavirta 10 l/s per yksikkö. Kuva 22. Kaksimoduulitoimisto sivulta. Tuloilmavirta 13 l/s per yksikkö. 14

15 Jäähdytys Käyrästö 1. Jäähdytysteho P k (W) lämpötilamuutoksen funktiona ΔT k (K) ja jäähdytysvesivirta q k (l/s). Jäähdytysveden jäähdytysteho voidaan laskea seuraavalla kaavalla: Käyrästö 2a. Vesivirta tehokorjaus L = mm HUOM! Koskee Biscaytä mm pituuteen saakka. P k = 4186 x q k x ΔT k P k = Veden jäähdytysteho (W) q k = Jäähdytysvesivirta (l/s) ΔT k = Meno- ja paluujäähdytysveden lämpötilaero (K) Käyrästö 2. Jäähdytystehon P korjauskerroin k k (W) jäähdytysvesivirran q funktiona k (l/s). Erilaiset vesivirrat vaikuttavat tietyssä määrin saatavaan tehoon riippuen siitä, kuinka pyörteilevä vesivirta on. Vertaamalla saatua vesivirtaa käyrästöön 1 voidaan taulukoissa 5-9 ilmoitettua tehoa joutua korjaamaan jonkin verran ylös- tai alaspäin kaavalla: P korjattu (W) = P k (taulukko) x k (käyrästö 2a/2b) Käyrästö 1. Vesivirta - jäähdytysteho Käyrästö 2b. Vesivirta tehokorjaus L = mm HUOM! Koskee Biscaytä mm pituudesta lähtien. K K K K K Re=

16 Lämmitys Vesikiertoinen lämmitys Biscay voidaan varustaa patterilla, jossa on kaksi erillistä putkisilmukkaa. Toinen toimii jäähdytyssilmukkana ja toinen lämmityssilmukkana. Kun lämmitysvesi kiertää silmukassa, huoneesta otettu kiertoilma lämmitetään patterissa, sekoitetaan tuloilmaan ja puhalletaan huoneeseen. Katto- ja lattiatason lämpötilaeron pienentämiseksi lämmitysveden menolämpötila tulisi pitää mahdollisimman alhaisena. Alle 40 C menolämpötilalla kerrostuminen on käytännössä olematonta. Kun menolämpötila on alle suositellun maksimilämpötilan (60 C), kerrostuminen on havaittavampaa, vaikka se normaalisti pysyykin vaatimusten puitteissa. Useimmissa lämmitystapauksissa saadaan aikaa hyvä huoneilman lämpötila. Hyvän toimintalämpötilan saavuttamiseksi pitää ottaa huomioon myös muut tekijät. Näitä ovat esim.: ikkunoiden mitat, ikkunoiden U-arvot, huoneen pääilmansuunta, henkilöiden sijainti huoneessa jne. Myös ikkunoiden laatu ja mitat tulee ottaa huomioon mahdollisen vedon osalta. Nykyaikaiset ikkunat ovat niin hyvin eristettyjä, ettei vetoa esiinny. Mutta vanhoja rakennuksia kunnostettaessa veto tulee ottaa huomioon, jos vanhat ikkunat päätetään säilyttää. Suosituksia vesilämmitykselle Korkein menolämpötila: 60 C Pienin lämmitysvesivirta: 0,013 l/s Pienin suutinpaine: 70 Pa Sähkölämmitys Biscayn sähkölämmitysversiossa käytetään sähkövastuksia lämmitysveden sijaan. Patterin vesiputkiin sijoitetut sähkövastukset lämmittävät patterin läpi virtaavan kiertoilman. Suurin osa lämmitystehosta syötetään huoneeseen pakotetulla konvektiolla. Vain pieni osa kokonaislämmitystehosta välitetään säteilylämpönä. Mitoitusoppaat, taulukot Taulukot on järjestetty ilmavirtaversion perusteella. Halutusta ilmavirrasta, suutinpaineesta ja tehontarpeesta riippuen valitaan kyseistä tapausta vastaava taulukko. Seuraavat voidaan lukea mitoitusoppaista: Taulukon selitys 1. Yksikön pituus (mm) 2. Tuloilmavirta q l (l/s) 3. Äänenpainetaso Lp(A) pelti avoinna yhdellä ilmaliitännällä (db(a)) 4. Suutinpaine p i (Pa) 5. Veden jäähdytysteho P v (W) 6. Veden painehäviökerroin k pv 7. Ilman painehäviökerroin k pl HUOM! Kokonaislämmitysteho on tuloilman ja lämmitysveden lämmitystehojen summa. Jos tuloilman lämpötila laskee huonelämpötilan alapuolelle, sillä on negatiivinen vaikutus kokonaislämmitystehoon. Lämmityspatterin painehäviö Lämmityspatterin painehäviö lasketaan seuraavalla kaavalla: Δp v = (q v /k pv ) 2 [kpa] Δp v = painehäviö lämmityspatterissa (kpa) q v = lämmitysvesivirta (l/s) saadaan käyrästöstä 3 k pv = painehäviökerroin, joka saadaan taulukoista Biscayn sähkölämmitysversiosta on saatavana kaksi tehoversiota. Katso taulukko 10. Taulukko 10. Tehoversiot Biscaylle sähkölämmityksellä Pituus (mm) Versio X1 Versio X2 P (W) Imaks (A) P (W) Imaks (A) , , , ,3 16

17 Taulukko 11. Painehäviökertoimet, lämmityspatteri Pituus (mm) Lämmityspiirin painehäviökerroin, k pv , , , , , , , , , , , , , , , ,0142 Tuloilman jäähdytys- ja lämmitysteho Tuloilman jäähdytys-/lämmitysteho lasketaan seuraavalla kaavalla: P l = q l x 1,2 x ΔT l P l = tuloilman jäähdytys- ja lämmitysteho (W) q l = tuloilmavirta (l/s) ΔT l = tuloilman ja huoneilman lämpötilaero (K) 17

18 Taulukko 12. Tiedot lämmitys. Mitoitusopas, ilmavirtaversio 60/60 Yksikön pituus (mm) (l/s) Äänitaso (db(a)) * p i (Pa) Lämmitysteho, vesi (W) DT mv k pv k pl < ,0219 1, < ,0219 1, ,0219 1, < ,0180 1, < ,0180 1, ,0180 1, < ,0157 2, < ,0157 2, ,0157 2, < ,0142 2, ,0142 2, ,0142 2,70 Taulukko 13. Tiedot lämmitys. Mitoitusopas, ilmavirtaversio 48/48 Yksikön pituus (mm) (l/s) Äänitaso (db(a)) * p i (Pa) Lämmitysteho, vesi (W) DT mv k pv k pl < ,0219 1, < ,0219 1, ,0219 1, < ,0180 1, ,0180 1, ,0180 1, < ,0157 2, ,0157 2, ,0157 2, < ,0142 3, ,0142 3, ,0142 3,37 Taulukko 14. Tiedot lämmitys. Mitoitusopas, ilmavirtaversio 36/36 Yksikön pituus (mm) Ilmavirta Ilmavirta Ilmavirta (l/s) Äänitaso (db(a)) * p i (Pa) Lämmitysteho, vesi (W) DT mv k pv k pl < ,0219 1, < ,0219 1, ,0219 1, < ,0180 2, ,0180 2, ,0180 2, < ,0157 3, ,0157 3, ,0157 3, < ,0142 4, ,0142 4, ,0142 4,50 18

19 Taulukko 15. Tiedot lämmitys. Mitoitusopas, ilmavirtaversio 24/24 Yksikön pituus (mm) Ilmavirta (l/s) Äänitaso (db(a)) * p i (Pa) Lämmitysteho, vesi (W) DT mv k pv k pl < ,0219 2, ,0219 2, ,0219 2, < ,0180 3, ,0180 3, ,0180 3, <20** ,0157 5, ** ,0157 5, ** ,0157 5, <20** ,0142 6, ** ,0142 6, ** ,0142 6,74 Taulukko 16. Tiedot lämmitys. Mitoitusopas, ilmavirtaversio 12/12 Yksikön pituus (mm) Ilmavirta (l/s) Äänitaso (db(a)) * p i (Pa) Lämmitysteho, vesi (W) DT mv k pv k pl < ,0219 5, ** ,0219 5, ** ,0219 5, <20** ,0180 7, ** ,0180 7, ** ,0180 7, ** , , ** , , ** , , ** , , ** , , * , ,49 * Ilmoitettu äänitaso on voimassa pellittömälle liitännälle tai pellin ollessa täysin auki. Muissa tapauksissa, joissa kuristukseen on käytetty säätöpeltiä CRP, tarvittavat tiedot voidaan lukea Swegonin ProSelect-mitoitusohjelmasta. Huonevaimennus = 4 db ** Jos ilmavirta on yli 50 l/s, käytä kahta ilmaliitäntää 19

20 Lämmitys Käyrästö 3. Lämmitysteho P v (W) lämpötilamuutoksen funktiona ΔT v (K) ja lämmitysvesivirta q v (l/s). Lämmitysveden lämmitysteho voidaan laskea myös seuraavalla kaavalla: P v = 4186 x q v x ΔT v P v = Veden lämmitysteho (W) q v = Lämmitysvesivirta (l/s) ΔT v = Meno- ja paluulämmitysveden lämpötilaero (K) Käyrästö 3. Vesivirta - lämmitys K K K K K 20

21 Ääni Käyrästöstä nähdään kokonaisäänitehotaso (LWtot db) ilmavirran ja pellin yli vallitsevan painehäviön funktiona. Kertomalla L Wtot taulukon 17 korjauskertoimilla saadaan äänitehotaso kullakin oktaavikaistalla (L W = L wtot + K ok ). Taulukko 18. Ylikuuluminen. Tyypilliset R w -arvot Biscaylla varustettujen huoneiden välillä, joiden väliseinät päättyvät alakattoon (hyvä tiivistys). Edellyttää, että väliseinällä on vähintään sama R w -arvo kuin taulukossa. Käyrästö 4. Säätöalue, pelti CRPc p s Pa 200 L Wtot60 db 0% 100% Taulukko 18. R w -arvot Rakenne Kevyt akustinen alakatto. Mineraalivilla tai rei'itetty teräs-/alumiinikasetit tai verkko. Kevyt akustinen alakatto. Mineraalivilla tai rei'itetty teräs-/alumiinikasetit tai verkko. Alakatto peitetään 50 mm:n mineraalivillalla*. Kevyt akustinen alakatto. Mineraalivilla tai rei'itetty teräs-/alumiinikasetit tai verkko. Toimistojen välissä tiivisteenä pystyyn asennettu 100 mm:n mineraalivillalevy*. Rei itetyt kipsilevyt T-profiiliristikossa. Yläsivulla äänieristys (25 mm). Alakatto Biscay R W (db) R W (db) Tiiviit kipsialakatot, joiden yläsivulla eristys l/s m 3 /h Taulukko 17. Äänitehotaso, pelti CRPc 9-125, korjauskerroin, K ok Taulukko 19. Itsevaimennus, ilmavirtaversio 36/36 Itsevaimennus DL (db), ilmavirtaversio 36/ k 2k 4k 8k Hz db Taulukko 20. Itsevaimennus, ilmavirtaversio 12/12 Itsevaimennus DL (db), ilmavirtaversio 12/ k 2k 4k 8k Hz db Koko Keskitaajuus (oktaavikaista) Hz CRPc Tol

22 Esimerkki jäähdytyksestä Toimistotila halutaan toteuttaa 1300 mm moduulimitalla. Väliseinien siirrettävyyden optimoimiseksi on päätetty, että ilmastointipalkit asennetaan yhteen riviin julkisivun suuntaisesti. Moduulit erotetaan palkistolla, joka on valmistettu 100 mm leveästä profiilista. Profiilit ovat irrotettavissa väliseinien pystytyksen helpottamiseksi. Suurtilaan luodaan kahden moduulin tyyppihuone, jonka mitat ovat l x s x k = 2,5 x 5,1 x 2,8 m. Huoneen kokonaisjäähdytystarve on 90 W/m 2 = 1145 W. Halutuksi ilmavirraksi on valittu 21 l/s. Äänitaso ei saa ylittää 30 db(a). Mitoittava huonelämpötila, kesä: 25 C. Jäähdytysveden lämpötila: 14/16 C antaa: DT k = 2 K; DT mk = 10 K. Tuloilman lämpötila 15 C antaa DT l = 10 K RATKAISU Jäähdytys Kun tuloilman lämpötila on 15 C, saadaan P l = 1,2 x 10 x 21 = 252 W jäähdytystehoksi. Kunkin Biscayn (yksi per moduuli) jäähdytystehon pitää olla ( ) / 2 = 447 W. Taulukko 5 antaa pituudella 1192 mm jäähdytystehoksi 475 W, kun ilmavirtaversio on LS ja ilmavirta 10,5 l/s. Tämä riittää kattamaan jäähdytystarpeen. Jäähdytysvesi Jäähdytysveden jäähdytystehontarpeella 447 W saadaan käyrästöstä 1 tarvittava vesivirta. Lämpötilan nousulla DT k = 2 K saadaan vesivirraksi 0,053 l/s. Käyrästöstä 2a voidaan lukea, että vesivirta 0,053 l/s ei anna täydellistä pyörrevirtausta. Vesivirta 0,053 l/s antaa 98 % nimellistehosta: P k = 475 * 0,98 = 466 W, mikä riittää kattamaan jäähdytystarpeen. Painehäviö lasketaan vesivirran 0,053 l/s ja painehäviövakion k pk = 0,0204 avulla, joka saadaan taulukosta 5. Painehäviö on silloin: Dp k = (q k /k pk ) 2 = (0,053 / 0,0204) 2 = 6,8 kpa. Esimerkki lämmityksestä Jäähdytysesimerkin kaksimoduulitoimistossa lämmitystarve talvella on 60 W/m 2. Lämmitystarve yksikköä kohti on (2,5 x 5,1 x 60) / 2 = 380 W. Ilmavirran on oltava sama kuin kesätapauksessa, ts. 10,5 l/s yksikköä kohti. Tuloilman lämpötila nostetaan talvisaikaan 20 C asteeseen. Mitoittava huonelämpötila, talvi: 22 C. Tämä antaa: DT l = -2 K. Lämmitysveden lämpötila 44/36 antaa: DT v = 8 K; DT mv = 20 K. RATKAISU Lämmitys Tuloilmavirta 10,5 l/s yhdessä tuloilman lämpötilan 20 C kanssa vaikuttaa negatiivisesti lämmitystehoon: 1,2 x 10,5 x 2 = 25 W. Lämmitysvedeltä tai lämmitysvastuksilta vaadittu lämmitysteho yksikköä kohti kasvaa tällöin arvosta 380 arvoon = 405 W. Taulukosta 12 saadaan DT mv = 20 K ja tuloilmavirralla 10,5 l/s: P v = 490 W, mikä riittää kattamaan lämmitystarpeen. Lämmitysvesi Lämmitysteholla 490 W per yksikkö ja DT v = 8 K taulukosta 3 voidaan nyt lukea tarvittava vesivirta: 0,015 l/s. Lämmitysveden painehäviö lasketaan vesivirran 0,015 l/s ja painehäviövakion k pv = 0,0307 avulla, joka saadaan taulukosta 12. Painehäviöksi saadaan tällöin: Dp v = (q v /k pv ) 2 = (0,015 / 0,0307) 2 = 0,24 kpa. Sähkölämmitys 405 W:n lämmitystarve voidaan kattaa Biscayn sähkölämmitysversiolla X2, joka antaa 400 W:n lämmitystehon. Äänitaso Taulukosta 1 nähdään, että pellin ollessa auki (tai ilman peltiä) äänitaso jää alle 20 db(a). Käyrästöstä 4 nähdään Ø125 mm CRPc-pellin säätöalue.. 22

23 Mitat Mitat Biscay pystyvesiliitännöillä (-V) Pituus Biscay L (mm): 1092; 1192; 1242; 1342; 1392; 1492; 1692; 1715; 1792; 1867; 2017; 2092; 2392; 2492; 2692; 2992 mm Toleranssit: (+4/-2 mm.) Paino Paino per metri Biscay Kuivapaino Paino vedellä täytettynä 17,4 kg/m 18,5 kg/m Kuva 23. Näkymä ylhäältä veden pystyliitäntä A1 = Jäähdytysveden meno (Cu Ø 12x1,0 mm) A2 = Jäähdytysveden paluu (Cu Ø 12x1,0 mm) B = Lämmitysveden meno/paluu (2 kpl Cu Ø 10x1,0 mm) C = Tehdasasennettu tuloilman liitäntäosa (Ø 125 mm) D = Suljettu ilmaliitäntä. Voidaan käyttää tarvittaessa. D C D C D C Kuva 24. Näkymä päädystä jäähdytysveden pystyliitäntä A1 = Jäähdytysveden meno (Cu Ø 12x1,0 mm) A2 = Jäähdytysveden paluu (Cu Ø 12x1,0 mm) C = Tehdasasennettu tuloilman liitäntäosa (Ø 125 mm) D = Suljettu ilmaliitäntä. Voidaan käyttää tarvittaessa. 23

24 Kopplingschema / Circuit diagram / Schéma de circuit Swegon C L PE 1 N 1 Överhettningskydd / Overheating protection / Protection de surchauffe 3 Värmestav / Heating element / Élément de chauffe b blå/blue/bleu br brun/brown/brun bl svart/black/noi E Kuva 27. Näkymä ylhäältä liitännät vaakaliitäntälisävarusteella Kuva 25. Näkymä päädystä lämmitysveden pystyliitäntä B = Lämmitysveden meno/paluu (2 kpl Cu Ø 10x1,0 mm) C = Tehdasasennettu tuloilman liitäntäosa (Ø 125 mm) D = Suljettu ilmaliitäntä. Voidaan käyttää tarvittaessa. A = Jäähdytysveden liitäntä sivuliitäntäsarjalla SYST CK-C B = Lämmitysveden liitäntä sivuliitäntäsarjalla SYST CK-H C = Tuloilmaliitäntä säätöpellillä CRPc D = Tuloilman liitäntä vaihtoehtoiseen liitäntäpisteeseen kulmalla SYST CA E = Lämmitys (sähkö) C F 230V~ 50Hz G B A E Kuva 26. Näkymä päädystä sähkölämmitysliitännät F = Kytkentärasia jännitteensyötölle G = Kytkentäkaavio (tarra) D Kuva 28. Näkymä ylhäältä urakkaraja/liitäntäpiste - pystyvesiliitäntä A = Jäähdytys: PU liitäntä Ø12 x 1,0 mm kupariputkeen B= Lämmitys (vesi): PU liitäntä Ø10 x 1,0 mm kupariputkeen C = Ilma: IU liitäntä liitäntäosaan Ø125 mm E = Lämmitys (sähkö): SU kytkentä kytkentärasiassa 24

25 Mitat Biscay veden vaakaliitäntä (-OH) Kuva 29. Näkymä ylhäältä veden vaakaliitäntä C = Tehdasasennettu tuloilman liitäntäosa (Ø 125 mm) D = Suljettu ilmaliitäntä. Voidaan käyttää tarvittaessa. D C Kuva 32. Näkymä ylhäältä liitännät vaakaliitäntälisävarusteella C = Tuloilmaliitäntä säätöpellillä CRPc D = Tuloilman liitäntä vaihtoehtoiseen liitäntäpisteeseen kulmalla SYST CA C B B A1 A2 A2 A1 B B Kuva 30. Näkymä päädystä, Biscay veden vaakaliitäntä vain jäähdytys A1 = Jäähdytysveden meno (Cu Ø 12x1,0 mm) A2 = Jäähdytysveden paluu (Cu Ø 12x1,0 mm) B = Lämmitysveden meno/paluu (2 kpl Cu Ø 10x1,0 mm) C = Tehdasasennettu tuloilman liitäntäosa (Ø 125 mm) D = Suljettu ilmaliitäntä. Voidaan käyttää tarvittaessa. Kuva 33. Näkymä ylhäältä, Biscay urakkaraja/liitäntäpiste - vaakavesiliitäntä A = Jäähdytys: PU liitäntä Ø12 x 1,0 mm kupariputkeen B= Lämmitys (vesi): PU liitäntä Ø10 x 1,0 mm kupariputkeen C = Tuuletus: IU liitäntä liitäntäosaan Ø125 mm D C C A1 B B A2 A2 B B A1 Kuva 31. Näkymä päädystä, Biscay veden vaakaliitäntä jäähdytys ja lämmitys A1 = Jäähdytysveden meno (Cu Ø 12x1,0 mm) A2 = Jäähdytysveden paluu (Cu Ø 12x1,0 mm) B = Lämmitysveden meno/paluu (2 kpl Cu Ø 10x1,0 mm) C = Tehdasasennettu tuloilman liitäntäosa (Ø 125 mm) D = Suljettu ilmaliitäntä. Voidaan käyttää tarvittaessa. Kuva 34. Näkymä ylhäältä, Biscay urakkaraja/liitäntäpiste - vaakavesiliitäntä A = Jäähdytys: PU liitäntä Ø12 x 1,0 mm kupariputkeen B= Lämmitys (vesi): PU liitäntä Ø10 x 1,0 mm kupariputkeen C = Tuuletus: IU liitäntä liitäntäosaan Ø125 mm 25

26 Erittely Ilmastointipalkkijärjestelmä Biscay: jäähdytykseen ja ilmanvaihtoon jäähdytykseen, lämmitykseen (vesi) ja ilmanvaihtoon jäähdytykseen, lämmitykseen (sähkö) ja ilmanvaihtoon Valmius ADC:lle tai tehdasasennettu ADC. Yksiköt toimitetaan maalattuna Swegonin valkoisella vakiosävyllä RAL 9010, kiiltoaste 30 ± 6 %. Urakkaraja Swegonin toimitusrajana on veden kytkentäpisteet (katso kuvat kohdassa Mitat urakkaraja/liitäntäpiste). Putkiurakoitsija liittää veden kytkentäpisteet sileään putkenpäähän, täyttää järjestelmän ja suorittaa ilmanpoiston ja koeponnistuksen. Ilmastointiurakoitsija tekee liitännän liitäntäosaan. Sähköurakoitsija suorittaa kytkennät kytkentärasiaan. Yksiköt toimitetaan ilman asennussarjoja. Asennussarjat ja muut tarvikkeet tilataan erikseen. Tilausesimerkki Esimerkki 1: 2392 mm pituinen ja 592 mm leveä Biscay sovitettuna isolle ilmavirralle. Sekä vesi että ilma liitetään vaakatasoon. Yksikössä tulee olla vesilämmitystoiminto. ADC toimitetaan tehdasasennettuna. Alapellissä vakiorei'ityskuvio. Nimitys: Biscay /12-OH-B-C Esimerkki 2: Biscayt asennetaan pitkään yhtäjaksoiseen riviin julkisivun suuntaisesti. Moduulimitta on 2400 mm ja kussakin moduulissa tulee olla yksi Biscay. Suurin osa ilmasta suunnataan huoneeseen käytäväseinää kohti. Mitoittava ilmavirta on melko pieni. Koska yksiköt asennetaan pitkään riviin (pääty päätyä vasten), vaaditaan veden pystyliitäntä. Lämmitykseen on valittu sähkölämmitys, jonka tehontarve on 500 W. ADC:ta ei asenneta tehtaalla. Arkkitehti on valinnut pohjalevyn, jossa on soikeat reiät neliökuviossa. Nimitys: Biscay /72-V-X1-PG HUOM! Muista, että ilmavirtojen suunta ilmoitetaan aina jäähdytysvesiliitännän päädystä katsottuna! Ilmanvirtojen jakautuminen saattaa muuttua yksikön asennosta riippuen. Erittely Tuote Ilmastointipalkki jäähdytykseen, lämmitykseen ja ilmanvaihtoon aaaa- bb/cc- dd- e- ff- gg Pituus (mm): 1092; 1192; 1242; 1342; 1392; 1492; 1692; 1715*; 1792; 1867; 2017; 2092; 2392; 2492; 2692; 2992 *1715 = V Ilmanvirtaversio: 60/60 48/48 36/36 24/24 12/12 24/72 Epäsymmetrinen (75 % vasen/ 25 % oikea) 72/24 Epäsymmetrinen (25% vasen/ 75% oikea) 12/36 Epäsymmetrinen (75 % vasen/ 25 % oikea) 36/12 Epäsymmetrinen (25% vasen/ 75% oikea) Liitäntävaihtoehto: OH = Vaakaliitäntä vedelle ja ilmalle* *ei mahdollinen yhdessä sähkölämmityksen kanssa! V = Pystyliitäntä vedelle ja vaakaliitäntä ilmalle Lämmitystoiminto: B = Vesilämmitys X1 = Sähkölämmitys 200*/500 W X2 = Sähkölämmitys 400*/1000 W * Pienempi teho koskee vain 1092 mm pituutta ADC: C = Tehdasasennettu ADC Vaihtoehtoiset rei'ityskuviot: PA = Neliöreiät neliökuviossa PC = Pyöreät reiät neliökuviossa PG = Soikeat reiät neliökuviossa 26

27 Lisävarusteet ADC jälkiasennukseen (1 kpl) SYST ADC-210 Liitäntäosa, ilma - muhvi SYST AD-125 Liitäntäosa, ilma 90 kulma SYST CA Säätöpelti SYST CRPc Kiinnityssarja SYST MS aaaa- b Pituus, kierretanko (mm): 200, 500 tai 1000 Tyyppi: 1 = Vain kierretanko 2 = Kaksoiskierretanko kierrelukolla Sivuliitäntäsarja, vesi* SYST CK a * Vain yhdessä liitäntäversion V (pysty) kanssa Versio: C = Jäähdytys H = Lämmitys Suutintulppa (100 kpl) SYST DP-5,9-100 Levityssarja SYST WK aaaa- bb Pituus (mm): 1092; 1192; 1242; 1342; 1392; 1492; 1692; 1792; 1867; 2017; 2092; 2392; 2492; 2692; 2992 Lisäleveys (mm): 25, 50 tai 75 Joustava liitäntäletku (1 kpl) SYST FH F1 aaa- bb Puserrusrengasliitäntä putkeen molemmissa päissä Pituus (mm): 300, 500 tai 700 Koko (Ø mm): 10 tai 12 Joustava liitäntäletku (1 kpl) SYST FH F20 aaa- bb Pikaliitin (push-on) molemmissa päissä Pituus (mm): 275, 475 tai 675 Koko (Ø mm): 10 tai 12 Joustava liitäntäletku (1 kpl) SYST FH F30 aaa- bb Pikaliitin (push-on) toisessa päässä, toisessa päässä kaulusmutteri G20ID Pituus (mm): 200, 400 tai 600 Koko (Ø mm): 10 tai 12 27

28 Laitekuvaus Swegonin Biscay-ilmastointipalkki integroituun asennukseen alakattoon seuraavin ominaisuuksin: Jäähdytys Lämmitys, vesi (lisävaruste) Lämmitys, sähkö (lisävaruste) Ilmanvaihto ADC-suuntaustoiminto (lisävaruste) Koteloitu rakenne kiertoilmalle Puhdistettava Letkulla varustettu kiinteä mittausliitäntä Helposti irrotettava alapelti pattereihin käsiksi pääsyä varten Maalattu valkoisella perusvärillä RAL 9010, kiiltoaste 30±6% Sopii vakiona T-kannattimeen, jonka moduulimitta on 600 mm. T-profiili 24 mm. Sopii lisävarusteen SYST WK avulla T-kannattimeen, jonka moduulimitta on 625; 650 ja 675 mm. T-profiili 24 mm. Urakkaraja veden, ilman ja sähkön kytkentäpisteissä mittapiirustuksen mukaisesti. Liitäntäpisteissä putkiurakoitsija suorittaa liitännän Ø12 mm sileään putkenpäähän (jäähdytys) tai Ø10 mm sileään putkenpäähän (lämmitys). Ilmastointiurakoitsija suorittaa liitännän Ø125 mm liitäntäosaan. Sähköurakoitsija suorittaa kytkennät kytkentärasiaan. Putkiurakoitsija täyttää, ilmaa, koeponnistaa ja vastaa siitä, että suunnitellut vesivirtaukset saavuttavat järjestelmän jokaisen haaran ja päätelaitteen. Ilmastointiurakoitsija säätää suunnitellut ilmavirrat. Koko: KB XX-1 Biscay aaaa - bb/cc - dd - e - ff - gg xx st. KB XX-2 Biscay aaaa - bb/cc - dd - e - ff - gg xx st. o.s.v. Lisätarvikkeet: Ilman liitäntäosa SYST AD-125 xx kpl. Ilman liitäntäosa (kulma 90 ) SYST CA xx kpl. Säätöpelti SYST CRPc xx st. Asennusosa SYST MS aaaa - b xx st. Veden sivuliitäntäosa SYST CK a xx kpl. Joustava liitäntäletku SYST FH F1 aaa - bb xx st. SYST FH F20 aaa - bb xx st. SYST FH F30 aaa - bb xx st. ADC jälkiasennukseen (1 kpl) SYST ADC-210 xx kpl. Suutintulppa (100 kpl) SYST DP-5,9-100 xx kpl. Levityssarja SYST WK aaaa - bb xx kpl. Ohjauslaitteisto, ks. erilliset tuotetiedot Vesikiertoiset ilmankäsittelyjärjestelmät -luettelosta tai Swegonin sivustosta 28
