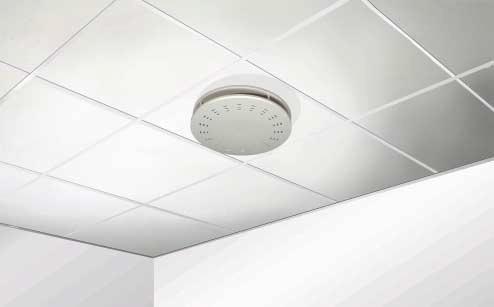

1 e.r.i.c.-järjestelmän kattoon sijoitettava poistoilmalaite KUVAUS Kattoon sijoitettava poistoilmalaite automaattisella ilmavirransäädöllä. Ilmavirran pienentyessä liitäntälaatikon e.r.i.c.-pelti säätää ilmavirran oikealle tasolle. Kehitetty e.r.i.c.-järjestelmään, jonka haarakanavissa vallitsee vakiopaine ja ilmavirrat ovat tarveohjatut. Soveltuu suurille ilmavirta-alueille alhaisella äänitasolla. LYHYESTI Aktiivinen pellin ohjaus Soveltuu suurille virtausalueille Puhdistettava Aerodynaaminen muotoilu Käytetään aina yhdessä liitäntälaatikon ALE 2:n kanssa PIKAVALINTATAULUKKO I L M A V I R T A Ä Ä N I T A S O ALEc 2 Virtausalue l/s Koko Koko Min Max db(a) < < < <35 Tiedot kokonaispaineella Pa. Oikeus rakennemuutoksiin pidätetään. 1

2 RAKENNE Poistoilmalaite koostuu kahdesta osasta. Aerodynaamisesti muotoillussa yläosassa on kumirengastiivisteellä varustettu kanavaliitäntäosa ja alaosassa on irrotettava alalevy. AFK asennetaan aina liitäntälaatikkoon ALE 2. Sinkitystä teräslevystä valmistetun ALE 2:n tulo- ja poistoliitännät ovat erisuuruiset. Sisältää kiinteän mittausyhteen, vahvapinnoitteista äänenvaimennusmateriaalia sekä moottorikäyttöisen säätöpellin ja siihen liittyvää elektroniikkaa. MATERIAALI JA PINTAKÄSITTELY Sinkitystä teräslevystä valmistettu AFK on polttomaalattu valkoiseksi Swegonin vakiovärillä RAL Sinkitystä teräslevystä valmistettu liitäntälaatikko ALE sisältää myös muovisia ja kumisia pienosia sekä elektroniikkaa. LISÄVARUSTEET Kehys: SAR. Käytetään, kun AFK asennetaan irti kattopinnasta. OHJAUSTARVIKKEET HUONESÄÄDIN: LÄMPÖTILA-ANTURI: HIILIDIOKSIDIANTURI: LÄSNÄOLOANTURI: RTC, KCD tai KCW KST KSC KSO SUUNNITTELU Tekniikkaosan suunnitteluohjeessa on e.r.i.c.-järjestelmän täydellinen toimintakuvaus. Koska tuloilmalaite on aktiivinen ja haarakanavan paine vakio, laitteet valitaan seuraavasti: Valitse vakiopaine. Seuraa kaavion paineviivaa vasemmalta oikealle. Virtausalueen tarkat maksimi- ja minimiarvot määräytyvät painealuekäyrien perusteella, ks. esimerkki. Ilmavirrat ilmoitetaan huonesäätimen RTC:n, KCD:n tai KCW:n erittelyissä, jolloin ilmavirrat voidaan haluttaessa asettaa jo tehtaalla (ks. erillinen luettelosivu). Pane merkille, että vakiopaineella äänitaso laskee ilmavirran pienentyessä. Kuva 1. AFK käyrästöesimerkki. 2

3 ASENNUS (Ks. kuva 2) 1. Liitäntälaatikko ALE 2 ripustetaan kattoon ja liitetään kanavistoon. 2. Poistoilmalaite AFK työnnetään liitäntälaatikon yhteeseen ja kiinnitetään ruuveilla tai niittaamalla. 3. Alalevy irrotetaan kiertämällä lukkojousta 90, jonka jälkeen alalevy irtoaa laitteesta. 4. Sähkökaapeli kytketään huonesäätimeen RTC, KCD tai KCW. Katso kytkentäkaavio. SÄÄTÖ AFK + ALE 2 on yleensä säädetty tehtaalla huonesäätimen KCD avulla. Tuloilmalaitteen kulloinenkin ilmavirta voidaan mitata käsin mittausyhteestä, ks. kuva 2, kohta 5. Tämän kautta voidaan painemittarin ja erityisen k-kerroinkaavion avulla todeta, mitä säätökerrointa, nk. k-kerrointa säätöpellin eri asennoissa käytetään (% auki). K-kerrointa käytetään sen jälkeen kaavassa q = k x Pi (l/s). Jossa q = ilmavirta l/s k = säätökerroin (k-kerroin) Pi = mitattu laitepaine (liitäntäpaine Pa) Kuva 2. Asennus AFK + ALE 2. Päätelaitteiden (säätöpeltien) asetuksia varten käytetään huonesäätimeen liitettävää operoinipaneelia, ks. tarkemmat tiedot e.r.i.c-järjestelmän käyttöönotto-oppaasta. HUOLTO AFK puhdistetaan tarvittaessa haalealla vedellä, johon on lisätty astianpesuainetta. Kanavistoon pääsee ilman työkaluja. ALE 2 -liitäntälaatikon pelti on helppo irrottaa ja nostaa väliaikaisesti sivuun liitäntälaatikossa, jolloin pääsy kanavaan helpottuu. HUOM! Koska pellissä on sähkökytkentä, tulee kahvassa oleva pikaliitin ittottaa ennen pellin irrottamista. Ks. kuva 2, kohta 6. SELOSTUS Tuotteella on CE-merkintä. CE-selostus ja materiaaliselostus voidaan noutaa kotisivuiltamme Internetistä. 3

4 Sähköiset tiedot Syöttöjännite Tehon kulutus 24V AC -10% +% Hz 3 VA Ympäröivä lämpötila: Käyttö Varastointi 0 C -+50 C - C C Kytkentä AFK saa tarvitsemansa virran huonesäätimen RTC, KCD tai KCW kautta. Katso kytkentäkaavio. Samaan säätimeen voidaan kytkeä korkeintaan 8 aktiivista ilmalaitetta. Säätimestä viimeiseen laitteeseen johtavan kaapelin pituus saa olla korkeintaan 50 m pituus saa olla korkeintaan 50 m käytettäessä poikkipinta-alaltaan 0,75 mm 2 kaapelia. Kuva 3. Kytkentäkaavio. 1. Huonesäädin KCD tai KCW 2. Tuloilmalaite 3. Poistoilmalaite Kuva 4. Kytkentäkaavio. 2. Tuloilmalaite 3. Poistoilmalaite 4. Huonesäädin RTC 4

5 TEKNISET TIEDOT Äänitiedot db(a) on ilmoitettu huoneelle, jonka ekvivalentti absorptioala on 10 m 2. Äänitiedot AFK + ALE 2 - Poistoilma Äänitehotaso L W (db) Taulukko K OK Koko Keskitaajuus (oktaavikaista) Hz + ALEc Tol. ± Äänenvaimennus L W (db) Taulukko L Koko Keskitaajuus (oktaavikaista) Hz + ALEc Tol. ±

6 Mitoituskäyrästö AFK + ALE 2 - Poistoilma Ilmavirta Painehäviö Äänitaso Käyrästöjä ei saa käyttää säätöön. db(a) on ilmoitettu normaalivaimennetulle huoneelle (4 db huonevaimennus). db(c) arvo on yleensä 6 9 db korkeampi kuin db(a) arvo. Tarkempia laskelmia saat ottamalla yhteyden Swegonin edustajaan ALEc ALEc p t Pa db(a) % % % 70% 100% p t Pa db(a) % % % 70% 100% l/s m 3 /h l/s m 3 /h ALEc ALEc p t Pa db(a) % % % 70% 100% p t Pa db(a) % % % 70% 100% l/s m 3 /h l/s m 3 /h 6

7 MITAT JA PAINO Koko ØA ØD E J L ØJ = Aukontekomitta Kuva 5. AFK. + ALEc 2 Koko B C ØD F G H K Paino,kg , , , ,3 ØD CL G K H CL BxC F E Ø A Kuva 6. AFK + ALE 2. Kehys SARa C Koko M ØL M ØL Kuva 7. Mitat Kehys SAR C. 7

8 ERITTELY Tuote Pyöreä aktiivinen kattoon sijoitettava poistoilmalaite Koko Nimellinen liitäntämitta, mm Lisävarusteet -aaa HUOM! Minimi- ja maksimi-ilmavirrat ilmoitetaan laitteeseen kuuluvan huonesäätimen RTC, KCD:n tai KCW:n erittelyissä. Vakiovalikoima: Koot: 160, 0, 250, 315 Liitäntälaatikko ALEc 2 -aaa-bbb ALEc KUVAUS Esimerkki laitekuvauksesta. P XX Swegonin pyöreä aktiivinen poistoilmalaite tyyppiä ja liitäntälaatikko ALEc 2 seuraavin toiminnoin: Aktiivinen pellin ohjaus Aerodynaaminen muotoilu Puhdistettava, avattava Polttomaalattu valkoiseksi Puhdistettava liitäntälaatikko ALE 2, jonka mittausmenetelmässä on pieni menetelmävirhe ja sisäpuolella vahvapinnoitteista äänenvaimennusmateriaalia Pieni vakiopainehäviö Optimoitu äänitaso Taatut ilmavirrat, pienet toleranssit Kehys Kehys SARa C -aaa - bbb Koolle: 160: : : : Ohjausvarusteet RTC Huonesäädin KCD Huonesäädin KCW Huonesäädin KST Lämpötila-anturi KSC Hiilidioksidianturi KSO Läsnäoloanturi Eritellään kullakin luettelosivulla 8
