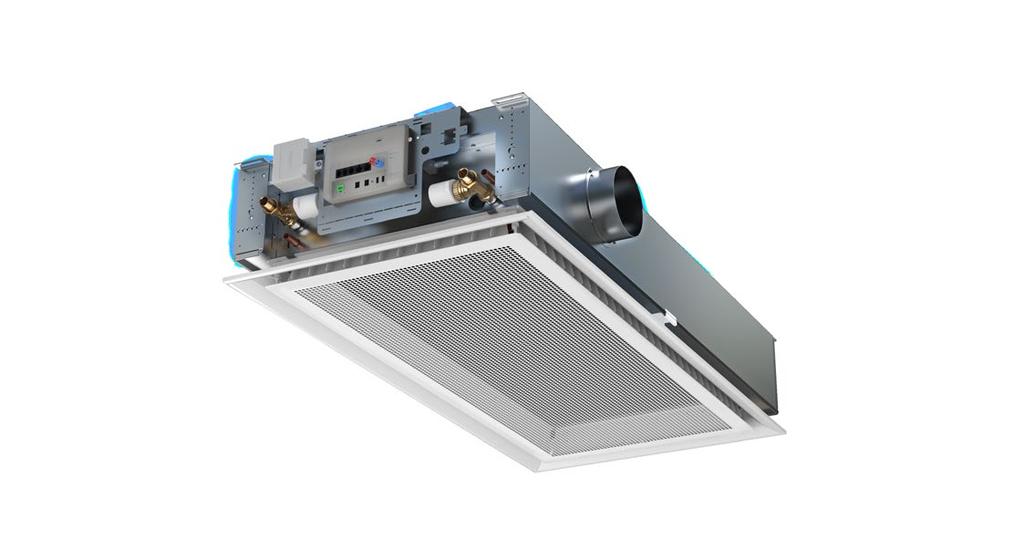

1 Ilmastointimoduuli WISE-sisäilmastojärjestelmään LYHYESTI Ilmastointimoduuli tarpeen mukaiseen sisäilmastoon Swegonin WISE-järjestelmään. Täydellinen tuote, jonka kaikki komponentit on valmiiksi asennettu tehtaalla ja johon kaikki huonetarvikkeet voidaan helposti liittää skannerilla ja käsipäätteellä. Energiatehokas, koska ilmanvaihtoa, lämmitystä ja jäähdytystä käytetään juuri sen verran kuin tarvitaan, ei enempää eikä vähempää. Erinomainen viihtyvyys tuote- tai huonekohtaisen säädön ansiosta. Helppo asennus ja liitäntä WISE-järjestelmään. Vesikiertoinen jäähdytys ja vesikiertoinen lämmitys. 4-tieilmanjako ja Swegonin ADC (Anti Draught Control) takaavat vedottoman sisäilmaston ja tarjoavat parhaan muuntojoustavuuden nykyisiin ja tuleviin tarpeisiin. Ensiöilmavirta Painealue Jäähdytysteho - yhteensä Lämmitysteho Vesi Koko * l/s Pa W W mm , 1200 * sovituksin useisiin kattojärjestelmiin.

2 Sisällysluettelo Tekninen kuvaus... 3 Kompakti plug & play -yksikkö... 4 Tehdasasennetut osat... 4 Suutinasetus... 6 ADC... 7 Asennus... 8 Tekniset tiedot Jäähdytys...11 Lämmitys Ääni Mitat ja paino WISE Parasol WISE Parasol Tehdasasennetut lisävarusteet Lisävarusteet Erittely Urakkaraja Laitekuvaus Oikeus rakennemuutoksiin pidätetään

3 Tekninen kuvaus WISE-järjestelmä Tarpeen mukaan ohjattu ilmanvaihto ei ole koskaan ollut näin helppoa. WISE-järjestelmä on selostettu WISE-järjestelmäoppaassa, joka löytyy osoitteessa Langaton tiedonsiirto WISE-järjestelmän älykkäät huonetuotteet/noodit kommunikoivat langattomasti sisäänrakennetuilla radiolähettimillä. Virransyötön saavat tuotteet toimivat lähettiminä ja vastaanottimina ja niitä voidaan tietyissä tapauksissa käyttää tiedonsiirron välittämiseen/vahvistamiseen. Paristokäyttöiset tuotteet toimivat ainoastaan lähettiminä. WISE tukee erilaisia sisäilmastojärjestelmien yhdistelmiä. Mahdollisuus yhdistää vesikiertoisia ja ilmakiertoisia järjestelmiä rakennuksessa, kerrostason vyöhyke- ja huonetasolle asti. WISE mahdollistaa useiden järjestelmäratkaisujen samanaikaisen ohjauksen. WISE Parasol ilmastointimoduuli WISE Parasol -ilmastointimoduuli sisältyy WISE-järjestelmään ja säätää ilmavirran tarpeen mukaan ja lämmittää/ jäähdyttää parhaan energiatehokkuuden ja viihtyvyyden varmistamiseksi. WISE Parasol voidaan sovittaa ja yhdistellä täyttämään useimpien projektien viihtyvyysvaatimukset sekä nyt että tulevaisuudessa. WISE Parasol on täydellinen ja täysin muuntojoustava tuote säädettävällä hajotuskuviolla, johon kaikki lisävarusteet voidaan asentaa valmiiksi tehtaalla. WISE Parasol on saatavana yksi- ja kaksimoduulisena yksikkönä: Koot: 600x600; 600x1200 Moduulit: Tuloilma ja jäähdytys Tuloilma, jäähdytys ja lämmitys (vesi) Asennus: Upotetaan alakattoon Suunnittelu / Tyyppihuone Katso WISE-tuotekäsikirja, jonka voi ladata osoitteesta Huolto Tuote ei kaipaa muuta huoltoa/kunnossapitoa kuin puhdistus tarvittaessa. Katso erillinen käyttöohje osoitteessa WISE Parasol PlusFlow WISE Parasol 600/1200 PF on oikea valinta, kun tarvitaan suurta jäähdytystehoa ja suuria ilmavirtoja. Neuvotteluhuoneeseen asennettu WISE PARASOL PF voi vähentää kattoon asennettavien tuotteiden lukumäärää jopa 50 %. WISE Parasol PF pystyy käsittelemään suuria ilmavirtoja. Lämmitys- ja jäähdytysteho sekä viihtyvyys on yhtä hyvä kuin tavallisella WISE Parasolilla Oikeus rakennemuutoksiin pidätetään. 3

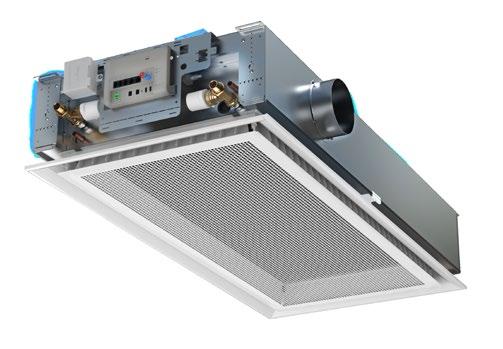

4 Kompakti plug & play -yksikkö WISE Parasolin ohjausjärjestelmässä on radiolähetin WISE-järjestelmään pariliittämistä varten. Yksikkö tarvitsee vain 24 V syötön, joka sitten pariliitetään SuperWISEjärjestelmään ja jolle määritetään toiminto. Wise Parasol voidaan varustaa useilla lisävarusteilla, jotka asennetaan tuotteeseen tehtaassa. WISE Parasol lähettää arvonsa jatkuvasti SuperWISEin. Tämän ansiosta todellista ilmavirtaa ja painetta voidaan seurata reaaliaikaisesti. Tuotteen ohjausyksikön sisäänrakennettu radiolähetin kommunikoi huoneen asetusarvosäätimen tai mahdollisen lämpötila-anturin ja anturien kanssa. WISE Parasol toimii yksin ja sille voidaan helposti määrittää uusia toimintoja ja asetusarvoja haluttujen huonetoimintojen saavuttamiseksi. Jos halutaan uusia toimintoja, ne on helppo lisätä uudella IC Design -ohjelmistolla ja uudella selkeällä SuperWISE-verkkoliitännällä. Tämä tarjoaa suuria etuja esim. muutettaessa kerroksen pohjaratkaisu avotoimistosta solukonttoriksi. Katso myös WISE-järjestelmäopas osoitteessa www. swegon.fi Tehdasasennetut osat 24 V AC A Kuva 1. WISE Parasoliin tehdasasennetut komponentit A: Käyttöönotto-painike WISE Parasolissa on vakiovarusteena seuraavat osat: WISE CU sisäänrakennetulla paineanturilla ja 2 tulolla ModBusin kautta kommunikoivia WISE-antureita varten, yleinen Modbus-tulo/lähtö esim painearvojen keräämiseen ulkoisesta paineanturista. Myös WISEkastepistevalvonnan anturi voidaan kytkeä. Paineanturi Tehdasasennetut komponentit lisävarusteena: Ilmanlaatuanturi WISE SMA, joka mittaa lämpötilan, RH:n ja VOC:n, asennetaan tehtaalla. Läsnäoloanturi WISE SMB, joka mittaa lämpötilan ja tunnistaa läsnäolon. Venttiilit ja toimilaitteet 4 Oikeus rakennemuutoksiin pidätetään

5 Helppo säätää Sisäänrakennettu suutinsäätö säätömahdollisuuksineen varmistaa optimaalisen viihtyvyyden ja mahdollistaa WISE Parasolin mukauttamisen tilojen koon tai käytön muuttuessa. Ilmastointimoduuli voidaan säätää niin, että kultakin sivulta puhalletaan erilaisia ilmavirtoja Helppo asentaa WISE Parasolin kaksi kompaktia yksikköä on sovitettu yleisimpiin moduulimittoihin ja ne on siksi helppo asentaa. Pienet mitat helpottavat käsittelyä erityisesti rakennustyömaalla, mikä vähentää käsittelyvaurioiden määrää ja parantaa työympäristöä Markkinakohtaiset moduulimitat Tilattavissa ovat moduulimitat: c-c 600; 625; 675 mm. Lisäksi on saatavana kipsikattojen liitäntäkehys sekä ratkaisut clip-in-tyyppisille katoille. Kuva 2. Versio A: Jäähdytys- ja tuloilmatoiminto 1 = Ensiöilma iv-koneelta 2 = Indusoitu huoneilma 3 = Ensiöilma sekoitettuna jäähdytettyyn huoneilmaan Suuri teho Korkean tehonsa ansiosta WISE Parasol tarvitsee jäähdytystarpeen täyttämiseen % vähemmän kattopintaalaa perinteiseen ilmastointipalkkiin verrattuna. 3 1 Sopivia tiloja WISE Parasol sopii erityisesti seuraaviin tiloihin: Neuvotteluhuone tarpeenmukaisella ilmavirtasäädöllä, jonka jäähdytystarve on normaalista korkeaan. Läsnäolo-ohjaus säästää energiaa, kun huone on tyhjänä. Käyttäjät voivat helposti säätää huonelämpötilaa parhaan viihtyvyyden varmistamiseksi. Toimistohuone tarpeenmukaisella ilmavirtasäädöllä, jonka jäähdytystarve on normaalista korkeaan. Läsnäolo-ohjaus säästää energiaa, kun käyttäjät eivät ole huoneessa päivän aikana ja toimistoaikojen ulkopuolella. Käyttäjät voivat helposti säätää huonelämpötilaa parhaan viihtyvyyden varmistamiseksi. 3 Kuva 3. Versio B: Lämmitys- ja tuloilmatoiminto (sisältää myös jäähdytystoiminnon) 1 = Ensiöilma iv-koneelta 2 = Indusoitu huoneilma 3 = Ensiöilma sekoitettuna lämmitettyyn huoneilmaan WISE Parasol soveltuu erinomaisesti muihin tiloihin kuten: Opetustilat Hotellit Ravintolat Sairaalat Kaupat Ostoskeskukset Oikeus rakennemuutoksiin pidätetään. 5

6 Suutinasetus WISE Parasolin ainutlaatuisen sisäänrakennetun suutinsäädön ansiosta kaikki neljä sivua voidaan säätää yksilöllisesti. Ensiöilma voidaan ohjata haluttuun suuntaan yksikön sijainnista ja tilan ensiöilmantarpeesta riippuen. Ilmavirran suunta optimoidaan helposti Swegonin IC Design mitoitusohjelman avulla, joka on saatavana osoitteessa Halutut suutinasetukset tehdään tehtaalla, mutta niitä on tarvittaessa helppo muuttaa paikan päällä. k-kerroin Jokaiselle suutinasetukselle on määrätty k-kerroin. Yksikön k-kerroin saadaan laskemalla yhteen jokaisen sivun suutinasetusten k-kertoimet. k-kerroin optimoidulla suutinsäädöllä saadaan myös IC-Design-ohjelmasta. Erityiset suutinasetukset Optimoitujen suutinasetusten määrityksessä lähdetään aina siltä sivulta, jolla vesiliitäntä on. Siitä jatketaan vastapäivään ja sivu kerrallaan, katso kuva alla. Haluttaessa yksiköt voidaan tilata valmiiksi asetettuina tehtaalta (ei koske varastosta saatavia yksiköitä). Näkymä ylhäältä, sivut 1-4 WISE Parasol 600 A Näkymä ylhäältä, sivut 1-4 WISE Parasol 1200 A Kuva 4 Suutinasetus Esimerkki 1: Suutinasetus LHLH antaa pienimmän mahdollisen poissaoloilmavirran (sivut 1+3 auki). Tämä antaa 4,2 l/s minimi-/ poissaoloilmavirran ja 35 l/s maksimi-ilmavirran paineella p i = 70 pa B A Esimerkki 1. A = 2,1 l/s, B = 15,4 l/s B B B A Esimerkki 2. A = 5,7 l/s, B = 15,25 l/s Esimerkki 2: Jos sen sijaan on tärkeämpää saada ulos mahdollisimman suuri maksimi-ilmavirta/teho, suuttimet asetetaan asentoon HHHH, täysin auki joka sivulla. Tällöin saadaan suurempi maksimi-ilmavirta, mutta seurauksena on myös jonkin verran suurempi poissaoloilmavirta. Nämä säädöt ovat vain eri asetuksia samassa fyysisessä tuotteessa, joten kyseessä on hyvin joustava ja sovituskelpoinen yksikkö, erityisesti integroidun ohjelmiston kanssa. IC-Design-ohjelmassa nähdään kunkin sivun k-kertoimet ja voidaan nopeasti testata eri vaihtoehtoja. 6 Oikeus rakennemuutoksiin pidätetään

7 WISE Parasol ADC Kaikki ilmastointimoduulit toimitetaan ADC-ilmanohjaimella. ADC-lyhenne tulee sanoista Anti Draught Control, mikä tarkoittaa, että sisään puhallettavan ilman puhalluskuviota voidaan säätää vetovaaran välttämiseksi. Palkin kummallakin puolella on useita ADC-yksiköitä, joissa kussakin on neljä ilmanohjainta. Jokainen yksikkö voidaan säätää suorasta asennosta 40 asteen kulmaan oikealle tai vasemmalle 10 asteen portain. Tämä varmistaa suuren joustavuuden ja helpon säädön vaikuttamatta järjestelmän toimintaan. ADC ei vaikuta lainkaan äänitasoon ja staattiseen paineeseen. Vesiteho pienenee 5 10 %, kun ADC säädetään "viuhkamuotoon" Kuva 6. ADC:n säätömahdollisuudet, viuhkamuoto Kuva 7. ADC:n säätömahdollisuudet, X-muoto Kuva 5. ADC, säätöalue asteen portain 0 Kuva 8. ADC:n säätömahdollisuudet, suora asetus Oikeus rakennemuutoksiin pidätetään. 7

8 Asennus Suositellut kattotyypit WISE Parasol sopii pituutensa ja leveytensä puolesta useimpiin T-kannatinkattoihin ja clip-in-tyyppisiin kattoihin. Hyvän sovituksen takaamiseksi T-kannattimeen suositellaan 24 mm:n levyistä T-profiilia. Ripustus WISE Parasolissa on neljä ripustuskiinnikettä ja se ripustetaan neljällä kierretangolla (kuva 9.) Kahta kierrelukolla varustettua tankoa käytetään silloin, kun katon ja yksikön välinen etäisyys on suuri. Kierretanko, asennusosa SYST MS M8 (kuva 10) tilataan erikseen. Veden liittäminen Yhdistä vesiputket push-on- tai kiristysrengasliittimillä, jos tuote on tilattu ilman venttiilejä. Huomaa, että puserrusliittimiä käytettäessä putkissa pitää käyttää tukiholkkeja. Älä käytä vesiputkien liittämiseen juotosliitosta. Korkeat lämpötilat voivat vahingoittaa yksikön olemassa olevia juotoksia. Joustava vesiliitäntäletku on saatavana sekä sileää putkenpäätä että venttiiliä varten ja tilataan erikseen. Kuva 9. Kaksimoduuliyksikön kiinnitys Kuva 10. Asennusosa SYST MS M8-1, kattokiinnike ja kierretanko 8 Oikeus rakennemuutoksiin pidätetään

9 Liitäntämitat Vesi Ilman venttiilejä: Jäähdytys, sileä putkenpää (Cu) Ø 12 x 1,0 mm Lämmitys, sileä putkenpää (Cu) Ø 12 x 1,0 mm Tehtaalla asennetut venttiilit: Jäähdytys Ulkokierre DN15 (1/2 ) Lämmitys Ulkokierre DN15 (1/2 ) Ilma Liitäntäyhde Liitäntäyhde, versio PF Ø 125 mm Ø 160 mm Kuva 11. Kaikki ohjauslaitteet on asennettu samaan päätyyn asennus- ja huoltotöiden helpottamiseksi. Ohjausyksikkö ja paineanturi on asennettu pellille, joka voidaan tarvittaessa irrottaa irrottamalla kaksi ruuvia, katso nuolet. Ilman liittäminen Vakiona WISE Parasol toimitetaan avoimella ilmaliitännällä oikealla puolella (vesiliitäntäpäädystä katsottuna). Ilmaliitäntäyhde toimitetaan asennettuna ja voidaan liittää ensiöilmakanavaan (katso kuva 12). Vasempaan ilmaliitäntään on tehtaalla asennettu kansi, mutta sen voi helposti vaihtaa vastakkaiselle puolelle, jos ilmaliitäntä asennetaan vasemmalle. Ø A Ylikuumenemissuoja Sähkölämmitteinen WISE Parasol on varustettu kahdella termisellä ylikuumenemissuojalla. Suojaus automaattisella palautuksella katkaisee sähkövastusten jännitteensyötön (nollajohtimen), kun lämpötila nousee yli 60 C. Kun lämpötila on laskenut 50 C asteeseen, piiri suljetaan ja sähkövastukset saavat jännitteen. Jos lämpötila sen sijaan nousee 75 C:een ensimmäisen ylikuumenemissuojan lauettua, käytetään manuaalisesti palautettavaa ylikuumenemissuojaa, joka katkaisee myös lämmitysvastuksen vaihejohtimen. Ylikuormitussuojan palauttaminen edellyttää, että rei'itetty pohjalevy irrotetaan ensin. Punainen palautuspainike on sijoitettu patterin ja sen päädyn väliin, johon jäähdytysvesi on liitetty. Kun ylikuormitussuoja on palautettu, pohjalevy painetaan kiinni. Kuva 12. Ilmaliitäntä Lisätietoa osoitteessa olevassa dokumentaatiossa WISE Parasol -käyttöohje WISE-suunnitteluopas - lämmitys & jäähdytys, WISE-suunnitteluopas - sähkö ja ohjaus sekä WISE-suunnitteluopas - ilmanvaihto WISE-järjestelmäopas Oikeus rakennemuutoksiin pidätetään. 9

10 Tekniset tiedot Kokonaisjäähdytysteho, maks W Lämmitysteho, vesi, maks W Ilmavirta Yksimoduuliyksikkö 7-34 l/s Kaksimoduuliyksikkö 7-85 l/s Pituus Yksimoduuliyksikkö 584; 592; 598; 617; 623; 642; 667 mm Kaksimoduuliyksikkö 1184; 1192; 1198; 1242; 1248; 1292; 1342 mm Leveys 584; 592; 598; 617; 623; 642; 667 mm Korkeus WISE Parasol MF 600 ø mm WISE Parasol PF 600 ø mm WISE Parasol HF 1200 ø mm WISE Parasol PF 1200 ø mm Yksiköiden mittatoleranssi (±2) mm. Sähköiset tiedot Käyttöjännite: 24 VAC ±15 % Hz Liitännät johdinala Sähkö: Ruuviliitin maks. 2,5mm 2 Venttiilitoimilaite: Push-in-jousiliitin, maks. 1,5 mm 2 Suurin tehonkulutus: Katso alla oleva taulukko WISE Parasol -vakioversio: VA / yksikkö WISE CU 2,3 Vakio VA yhteensä WISE DPS Modbus 0,8 5,1 Peltimoottori (315C) 2 Lisävarusteet: VA / yksikkö Toimilaite, ACTUATORb 7 WISE SMA 0,8 WISE SMB 0,6 Esimerkki: WISE Parasol -vakioversio seuraavilla lisävarusteilla: Toimilaite jäähdytykselle ja lämmitykselle sekä WISE SMA, energiakulutus on yhteensä 5, ,8 = 12.9 VA Suositellut raja-arvot Painetasot Käyttöpaine patteri, maks kpa * Koestuspaine patteri, maks kpa * * Ilman ohjauslaitteistoa Suutinpaine Suositeltu pienin suutinpaine patterilämmitystä käytettäessä, p i Suositeltu pienin suutinpaine pohjalevy suurtehoasennossa, p i Pa 70 Pa 70 Pa Vesivirta Varmistaa järjestelmän mahdollisten ilmakerääntymien mukaan tempautumisen. Jäähdytysvesi, min. 0,030 l/s Lämmitysvesi, min. 0,013 l/s Lämpötilamuutokset Jäähdytysvesi, lämpötilan nousu 2 5 K Lämmitysvesi, lämpötilan lasku 4-10 K Lämpötilaerot ilmoitetaan aina Kelvin-asteina (K). Menolämpötila Jäähdytysvesi ** Lämmitysvesi, maks. 60 ºC ** Jäähdytysveden lämpötilan tulee aina olla sellaisella tasolla, ettei kondensoitumista pääse muodostumaan. Merkinnät P Teho (W) t l t r t m T m T l T k T v v q p p Ensiöilman lämpötila ( C) Huoneilman lämpötila ( C) Veden keskilämpötila ( C) Lämpötilaero t r - t m (K) Lämpötilaero t l - t r (K) Meno- ja paluuveden lämpötilaero, jäähdytys (K) Meno- ja paluuveden lämpötilaero, lämmitys (K) Veden nopeus (m/s) Ilmavirta (l/s) Paine (Pa) Painehäviö (Pa) Täydentävä alaindeksi: k = jäähdytys, v = lämmitys, l = ilma, i = säätö, korr = korjaus Suutinpaine (säätöpaine) p l = (q l / k pl ) 2 p l q l Suutinpaine (Pa) Ensiöilmavirta (l/s) k pl Suutinasetuksen painehäviövakio, ks. taulukot Oikeus rakennemuutoksiin pidätetään

11 Jäähdytys Vakio Jäähdytystehot on mitattu standardin EN mukaan ja muunnettu vakiovesivirralle käyrästön 2/3 mukaan. Korjattu teho - vesivirta Erisuuruiset vesivirrat vaikuttavat tietyssä määrin saatavaan tehoon. Vertaamalla saatua vesivirtaa käyrästöön 2 tai 3 voidaan taulukoissa 1-4 ilmoitettua tehoa joutua säätämään jonkin verran ylös- tai alaspäin. Laskentakaavat jäähdytys Seuraavilla kaavoilla voidaan laskea parhaiten sopiva ilmastointimoduuli. Laskennassa tarvittavat arvot saadaan taulukoista. Painehäviö jäähdytyspatterissa p k = (q k / k pk ) 2 p k Painehäviö jäähdytyspatterissa (kpa) q k Jäähdytysvesivirta (l/s), ks. käyrästö 1 k pk Jäähdytyspiirin painehäviövakio, ks. taulukot 1-4 P korr = k P k Korjattu teho (W) P korr k P k Korjauskerroin Veden jäähdytysteho Käyrästö 2. Korjattu teho - vesivirta, WISE Parasol 600 Ilman jäähdytysteho P l = 1,2 q l T l P l Ensiöilman jäähdytysteho (W) q l Ensiöilmavirta (l/s) T l Lämpötilaero tuloilman (t l ) ja huoneilman (t r ) välillä (K) Veden jäähdytysteho P k = 4186 q k T k P k Veden jäähdytysteho (W) q k Jäähdytysvesivirta (l/s) T k Meno- ja paluuveden lämpötilaero, jäähdytys (K) Käyrästö 3. Korjattu teho - vesivirta, WISE Parasol 1200 Käyrästö 1. Vesivirta - jäähdytysteho Oikeus rakennemuutoksiin pidätetään. 11

12 Käyrästö 4. Painehäviö - jäähdytysvesivirta 12 Oikeus rakennemuutoksiin pidätetään

13 Taulukko 1. Jäähdytysteho WISE Parasol 600 MF Suutinpaine Suutinasetus 1) Ensiöilmavirta Äänitaso db(a) 2) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) / T mk 3) Painehäviövakio ilma/vesi (l/s) k pl k pk 50 Pa LLLL 7,2 < ,01 0,0200 LHLH 13,4 < ,89 0,0200 HHHH 19, ,77 0, Pa LLLL 8,5 < ,01 0,0200 LHLH 15, ,89 0,0200 HHHH 23, ,77 0, pa LLLL 9, ,01 0,0200 LHLH 18, ,89 0,0200 HHHH 26, ,77 0,0200 Taulukko 2. Jäähdytysteho, WISE Parasol 600 PF Suutinpaine Suutinasetus 1) Ensiöilmavirta Äänitaso db(a) 2) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) / T mk 3) Painehäviövakio ilma/vesi (l/s) k pl k pk 50 Pa LLLL 22, ,13 0,023 LHLH 27, ,95 0,023 HHHH 33, ,76 0, Pa LLLL 26, ,13 0,023 LHLH ,95 0,023 HHHH 39, ,76 0, pa LLLL 29, ,13 0,023 LHLH 37, ,95 0,023 HHHH 45, ,76 0,023 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect- tai IC Design-mitoitusohjelmaa, jonka saa osoitteesta 2) Huonevaimennus = 4 db 3) Esitetyt tehot perustuvat suurtehoasentoon. Kun pohjalevy on ylhäällä, vesiteho laskee n. 5 % WISE Parasol 600:n ja n. 10 % WISE Parasol 1200:n tapauksessa. Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta ensiöilman jäähdytystehoon. Huom! Kokonaisjäähdytysteho on ensiöilman ja veden jäähdytystehojen summa Oikeus rakennemuutoksiin pidätetään. 13

14 Taulukko 3. Jäähdytysteho, WISE Parasol 1200 HF Suutinpaine Suutinasetus 1) Ensiöilmavirta Äänitaso db(a) 2) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) / T mk 3) Painehäviövakio ilma/vesi (l/s) k pl k pk 50 Pa LLLL 13,0 < ,84 0,0220 LHLH 29, ,16 0,0220 HHHH 35, ,04 0, Pa LLLL 15, ,84 0,0220 LHLH 34, ,16 0,0220 HHHH 42, ,04 0, pa LLLL 17,5 < ,84 0,0220 LHLH 39, ,16 0,0220 HHHH 47, ,04 0,0220 Taulukko 4. Jäähdytysteho, WISE Parasol 1200 PF Suutinpaine Suutinasetus 1) Ensiöilmavirta Äänitaso db(a) 2) Ensiöilman jäähdytysteho (W) / T l Veden jäähdytysteho (W) / T mk 3) Painehäviövakio ilma/vesi (l/s) k pl k pk 50 pa LLLL 40, ,74 0,022 LHLH 53, ,61 0,022 HHHH 59, ,42 0, pa LLLL 48, ,74 0,022 LHLH 63, ,61 0,022 HHHH 70, ,42 0, pa LLLL 54, ,74 0,022 LHLH 72, ,61 0,022 HHHH 79, ,42 0,022 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect- tai IC Design-mitoitusohjelmaa, jonka saa osoitteesta 2) Huonevaimennus = 4 db 3) Esitetyt tehot perustuvat suurtehoasentoon. Kun pohjalevy on ylhäällä, vesiteho laskee n. 5 % WISE Parasol 600:n ja n. 10 % WISE Parasol 1200:n tapauksessa. Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta ensiöilman jäähdytystehoon. Huom! Kokonaisjäähdytysteho on ensiöilman ja veden jäähdytystehojen summa. Taulukko 5. Jäähdytysteho vapaassa konvektiossa Yksikkö (mm) Jäähdytysteho (W) lämpötilaerolla (huone vesi) T mk (K) WISE Parasol WISE Parasol Oikeus rakennemuutoksiin pidätetään

15 Laskentaesimerkki jäähdytys Toimistohuone, jonka mitat ovat l x s x k = 2,4 x 4 x 2,7 m, varustetaan ilmastointimoduulilla. Kokonaisjäähdytystehon tarpeeksi on laskettu 50 W/m 2. Jäähdytystehon täyttämiseksi tarvitaan WISE Parasol, jonka teho on 50 x 2,4 x 4 = 480 W. Mitoittava huonelämpötila (t r ) 24 C, jäähdytysveden lämpötila (meno/paluu) 14/16 C ja ensiöilman lämpötila (t l ) 16 C antaa: T k = 2 K T mk = 9 K T l = 8 K Huoneen haluttu ensiöilmavirta (q l ) on 16 l/s. Vyöhykepelti varmistaa, että kanavan paine pidetään vakiona 70 Pa. Tuotteen aiheuttama äänitaso ei saa ylittää 30 db(a). Ratkaisu Jäähdytys Ensiöilman jäähdytysteho lasketaan kaavalla: P l = 1,2 T l q l P l = 1, = 154 W WISE Parasol -ilmastointimoduulin on siis pystyttävä tuottamaan vesipuolella jäähdytysteho = 326 W. Taulukosta 1 voidaan lukea, että WISE Parasol 592 x 592 mm suutinasetuksella LHLH ja tuloilmavirralla 16 l/s antaa vesipuolen jäähdytystehoksi 444 W. Tämä siis riittää huoneen jäähdytystarpeen tyydyttämiseksi. Samalla tämä suutinasetus merkitsee, että poissaolotilassa voidaan käyttää paljon pienempää ilmavirtaa, joka tässä tapauksessa on 4,6 l/s. Vaihtoehtoisesti voidaan käyttää suutinasetusta HHHH, joka antaa enemmän ilmaa poissaolotilassa, eli vähemmän säästöä, mutta vastaavasti ilmavirran ja jäähdytyksen ylikapasiteettia käytettäväksi, jos esim. on käytävä usein toimistolla. Jäähdytysvesi Jäähdytysveden jäähdytystehontarpeella 326 W saadaan käyrästöstä 1 tarvittava vesivirta. Lämpötilan lisäys T k = 2 K = antaa vesivirraksi 0,039 l/s. Käyrästöstä 2 voidaan lukea, että vesivirta 0,039 l/s ei anna täydellistä pyörrevirtausta, vaan sitä on korjattava tehon alennuskertoimella 0,97. Tehohäviö kompensoidaan laskemalla ilmastointimoduulin tarvittava jäähdytysteho seuraavasti: P k = 326 / 0,97 = 336 W. Uudeksi vesivirraksi saadaan käyrästöstä 1 q k = 0,040 l/s. Painehäviö lasketaan vesivirran 0,040 l/s ja painehäviövakion k pk = 0,020 avulla, jotka saadaan taulukosta 1. Painehäviöksi voidaan nyt lukea 4,0 kpa käyrästöstä 4. Lämmitys Lämmitystoiminto WISE PARASOL-ilmastointimoduuli soveltuu erinomaisesti sekä jäähdytykseen että lämmitykseen, sillä se pystyy sekoittamaan nopeasti ensiöilman huoneilmaan. Tilojen lämmittäminen kattoa pitkin virtaavalla ylilämpöisellä ilmalla katon kautta on toisin sanoen hyvä vaihtoehto perinteisille radiaattoriratkaisuille. Sen etuja ovat muun muassa alhaisemmat asennuskustannukset, helpompi asennus sekä julkisivuseinien jääminen vapaiksi laitteista. Koska WISE Parasolilla voidaan pitää yllä korkea suutinpaine myös pienillä ilmavirroilla, saadaan tietty lämmitysvaikutus myös esim. pyhäkäytössä, jolloin ilmavirtaa pienennetään pitkähköksi ajaksi. Asennettavan lämmitysjärjestelmän tyypistä riippumatta on tärkeää ottaa huomioon huoneen toimintalämpötila. Useimmat ihmiset ovat tyytyväisiä, kun toimintalämpötila on talvella C, ja normaalisti 22 C huonelämpötila täyttää optimaalisen mukavuusvaatimuksen. Se tarkoittaa, että huoneessa, jossa on yksi kylmä julkisivuseinä, ilman lämpötilan on oltava yli 22 C kylmäsäteilyn kompensoimiseksi. Uusissa rakennuksissa, joissa on normaalisti eristetyt julkisivut ja normaalilaatuiset ikkunat, huoneilman lämpötilan ja toimintalämpötilan välinen ero on pieni. Sen sijaan vanhemmissa rakennuksissa, joissa on huonommat ikkunat, kylmäsäteilyä on tarvittaessa kompensoitava korkeammalla ilman lämpötilalla. Eri käyttötapauksia on helppo simuloida Swegonin lämpötasapaino-ohjelmalla Swegon ESBO tai IC-Designilä, josta saadaan sekä huoneilman lämpötila että toimintalämpötila. Puhaltamalla lämmitettyä ilmaa kattoa pitkin ilmassa tapahtuu tiettyä kerrostumista. Menoveden lämpötilan ollessa korkeintaan 40 C kerrostuminen on olematonta, kun taas 60 C:ssä se on noin 4 K oleskeluvyöhykkeellä. Tässä tarkoitetaan pelkästään lämmitysvaihetta, kun huonetta ei käytetä eikä siellä ole sisäisiä kuormia. Kun huonetta käytetään ja se on valaistuksen, tietokoneiden ja henkilöiden kuormittama, kerrostuminen vähenee tai häviää riippuen lämmitystarpeesta. WISE Parasolilla lämmitettäessä suositellaan käyttämään ulkoista lämpötila-anturia tai lisäanturimoduulia huoneessa Oikeus rakennemuutoksiin pidätetään. 15

16 Laskentakaavat vesikiertoinen lämmitys Seuraavilla kaavoilla voidaan laskea parhaiten sopiva ilmastointimoduuli. Arvot laskelmia varten löytyvät taulukoista 6-9. Ilman jäähdytys- ja lämmitysteho P l = 1,2 q l T l P l Ilman jäähdytys- ja lämmitysteho (W) q l Ensiöilmavirta (l/s) T l Lämpötilaero tuloilman (t l ) ja huoneilman (t r ) välillä (K) Veden lämmitysteho P v = 4186 q v T v P v Veden lämmitysteho (W) q v Lämmitysvesivirta (l/s) T v Meno- ja paluuveden lämpötilaero (K) Käyrästö 5. Vesivirta - lämmitysteho Lämmityspatterin painehäviö p v = (q v / k pv ) 2 p v Lämmityspatterin painehäviö (kpa) q v Lämmitysvesivirta (l/s), ks. käyrästö 6 k pv Lämmityspatterin painehäviövakio, katso taulukot 6-9 Käyrästö 6. Painehäviö - lämmitysvesivirta 16 Oikeus rakennemuutoksiin pidätetään

17 Taulukko 6 - Lämmitysteho WISE Parasol 600 MF Suutinasetus 1) Suutinpaine Tuloilmavirta ( l/s ) Äänitaso db(a) 2) Veden lämmitysteho (W) kun DT mv 3) Painehäviövakio ilma/vesi k pl k pv 50 Pa LLLL 7,2 < ,01 0,0241 LHLH 13,4 < ,89 0,0241 HHHH 19, ,77 0, Pa LLLL 8,5 < ,01 0,0241 LHLH 15, ,89 0,0241 HHHH 23, ,77 0, pa LLLL 9, ,01 0,0241 LHLH 18, ,89 0,0241 HHHH 26, ,77 0,0241 Taulukko 7 - Lämmitysteho WISE Parasol 600 PF Suutinasetus 1) Suutinpaine Tuloilmavirta ( l/s ) Äänitaso db(a) 2) Veden lämmitysteho (W) kun DT mv 3) Painehäviövakio ilma/vesi k pl k pv 50 Pa LLLL 22, ,13 0,018 LHLH 27, ,95 0,018 HHHH 33, ,76 0, Pa LLLL 26, ,13 0,018 LHLH ,95 0,018 HHHH 39, ,76 0, pa LLLL 29, ,13 0,018 LHLH 37, ,95 0,018 HHHH 45, ,76 0,018 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect- tai IC Design-mitoitusohjelmaa, jonka saa osoitteesta 2) Huonevaimennus = 4 db 3) Esitetyt tehot perustuvat suurtehoasentoon. Kun pohjalevy on ylhäällä, vesiteho laskee n. 5 % WISE Parasol 600:n ja n. 10 % WISE Parasol 1200:n tapauksessa. Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta ensiöilman jäähdytystehoon. Huom! Kokonaislämmitysteho on ensiöilman ja lämmitysveden lämmitystehojen summa. Jos tuloilman lämpötila on alhaisempi kuin huonelämpötila, on sillä negatiivinen vaikutus kokonaislämmitystehoon Oikeus rakennemuutoksiin pidätetään. 17

18 Taulukko 8 - Lämmitysteho WISE Parasol 1200 HF Suutinasetus 1) Suutinpaine Tuloilmavirta ( l/s ) Äänitaso db(a) 2) Veden lämmitysteho (W) kun DT mv 3) Painehäviövakio ilma/vesi k pl k pv 50 Pa LLLL 13,0 < ,84 0,0273 LHLH 29, ,16 0,0273 HHHH 35, ,04 0, Pa LLLL 15, ,84 0,0273 LHLH 34, ,16 0,0273 HHHH 42, ,04 0, pa LLLL 17,5 < ,84 0,0273 LHLH 39, ,16 0,0273 HHHH 47, ,04 0,0273 Taulukko 9 - Lämmitysteho WISE Parasol 1200 PF Suutinasetus 1) Suutinpaine Tuloilmavirta ( l/s ) Äänitaso db(a) 2) Veden lämmitysteho (W) kun DT mv 3) Painehäviövakio ilma/vesi k pl k pv 50 pa LLLL 40, ,74 0,027 LHLH 52, ,61 0,027 HHHH 59, ,42 0, pa LLLL 48, ,74 0,027 LHLH 63, ,61 0,027 HHHH 70, ,42 0, pa LLLL 54, ,74 0,027 LHLH 72, ,61 0,027 HHHH 79, ,42 0,027 1) Vaihtoehtoisten suutinasetusten mitoitukseen käytetään Swegonin ProSelect- tai IC Design-mitoitusohjelmaa, jonka saa osoitteesta 2) Huonevaimennus = 4 db 3) Esitetyt tehot perustuvat suurtehoasentoon. Kun pohjalevy on normaaliasennossa, veden jäähdytysteho laskee n % WISE Parasol 1200 PF:n tapauksessa. Veden jäähdytysteho voi vaihdella asennuksesta ja ilmanohjaimien suuntauksesta riippuen. Tällä ei ole vaikutusta ensiöilman jäähdytystehoon. Huom! Kokonaislämmitysteho on ensiöilman ja lämmitysveden lämmitystehojen summa. Jos tuloilman lämpötila on alhaisempi kuin huonelämpötila, on sillä negatiivinen vaikutus kokonaislämmitystehoon. 18 Oikeus rakennemuutoksiin pidätetään

19 Laskentaesimerkki lämmitys Toimistohuoneessa, jonka mitat ovat l x s x k = 2,4 x 4 x 2,7 m (sama huone kuin jäähdytysesimerkissä), on talviaikaan myös 450 W lämmitystarve. Tuloilmavirran on oltava sama kuin kesätapauksessa, 16 l/s ja kanavapaine pidetään vakiona. Mitoittava huonelämpötila (t r ) 22 C, lämmitysveden lämpötila (meno/paluu) 45/39 C ja tuloilman lämpötila (t l ) 20 C antaa: T v = 6 K T mv = 20 K T l = -2 K Ratkaisu Lämmitys Ensiöilmavirta 16 l/s yhdessä ensiöilman lämpötilan 20 C kanssa vaikuttaa negatiivisestilämmitystehoon: 1,2 x 16 x (-2) = -38 W. Lämpimän veden lämmitystehontarve kasvaa tällöin arvoon = 488 W. Taulukosta 6 saadaan lämpötilaerolla ΔT mv = 20 K ja tuloilmavirralla 16 l/s lämmitysteho P v = 585 W yksimoduuliyksiköstä suutinasetuksella LHLH, mikä riittää kattamaan lämmitystarpeen. Lämmitysvesi Kun lämmitystarve on 488 W ja ΔT v = 6 K, voidaan käyrästöstä 5 lukea tarvittava vesivirta: 0,019 l/s. Lämmitysveden painehäviö lasketaan vesivirran 0,019 l/s ja painehäviövakion k pv = 0,0241 avulla, jotka saadaan taulukosta 6. Painehäviöksi saadaan tällöin: Δp v = (q v /k pv ) 2 = (0,019 / 0,0241) 2 = 0,62 kpa. Vaihtoehtoisesti painehäviö voidaan lukea käyrästöstä Oikeus rakennemuutoksiin pidätetään. 19

20 Ääni Taulukko 10. Ylikuuluminen Tyypilliset R w -arvot WISE Parasolilla varustettujen toimistojen välillä, joiden väliseinät päättyvät alakattoon (hyvä tiivistys). Edellyttää, että väliseinän R w -arvo on vähintään sama kuin taulukossa. Rakenne Alakatto R w (db) WISE Parasol R w (db) Kevyt akustinen alakatto. Mineraalivilla tai rei'itetty teräs-/alumiinikasetit tai verkko. Kevyt akustinen alakatto. Mineraalivilla tai rei'itetty teräs-/alumiinikasetti tai verkko. Alakatto peitetään 50 mm:n mineraalivillalla*. Kevyt akustinen alakatto. Mineraalivilla tai rei'itetty teräs-/alumiinikasetti tai verkko. Toimistojen välissä tiivisteenä pystyyn asennettu 100 mm:n mineraalivillalevy*. Rei itetyt kipsilevyt T-profiilikannattimissa Yläsivulla äänieristys (25 mm). Tiiviit kipsialakatot, joiden yläsivulla eristys *Yhteenveto: Rockwool 70 kg/m, Gullfiber 50 kg/m. Itsevaimennus ja pääteheijastus Itsevaimennus ΔL (db) mukaan lukien pääteheijastus. Taulukko 11. Itsevaimennus ΔL (db) WISE Parasol 600 MF Oktaavikaista (Hz) Suutinasetus k 2k 4k 8k LLLL MMMM HHHH Taulukko 12. Itsevaimennus ΔL (db) WISE Parasol 600 PF Oktaavikaista (Hz) Suutinasetus k 2k 4k 8k LLLL MMMM HHHH Taulukko 13. Itsevaimennus ΔL (db) WISE Parasol 1200 HF Oktaavikaista (Hz) Suutinasetus k 2k 4k 8k LLLL MMMM HHHH Taulukko 14. Itsevaimennus ΔL (db) WISE Parasol 1200 PF Oktaavikaista (Hz) Suutinasetus k 2k 4k 8k LLLL MMMM HHHH Oikeus rakennemuutoksiin pidätetään

21 Mitat ja paino WISE Parasol 600 Taulukko 15. Mitat, WISE Parasol 600 Pituus L (mm) 584; 592; 598; 617; 623; 642; 667 Leveys W (mm) 584; 592; 598; 617; 623; 642; 667 Taulukko 16. Paino, WISE Parasol 600 WISE Parasol Kuivapaino Vesitilavuus (kg) jäähdytys (l) lämmitys (l) 592-A-MF 16 1,1 592-B-MF 16,5 1,1 0,2 592-A-PF 17,5 1,1 592-B-PF 18 1,1 0,2 Kuva 13. WISE Parasol 600, päätynäkymä Kun WISE SMB asennetaan pohjalevyyn, korkeusmitta kasvaa 12 mm. * = WISE Parasol 600 PF Tässä on esimerkki WISE Parasolin yleisimmistä ko'oista. Muiden versioiden tiedot löytyvät IC Design -ohjelmasta kotisivuiltamme Paitsi WISE SMB (0,1kg). Kuva 14. WISE Parasol 600, näkymä ylhäältä Kuva 15. WISE Parasol 600, näkymä sivulta * = WISE Parasol 600 PF Oikeus rakennemuutoksiin pidätetään. 21

22 WISE Parasol 1200 Taulukko 17. Mitat, WISE Parasol 1200 Pituus L (mm) Leveys W (mm) 1184; 1192; 1198; 1242; 1248; 1292; ; 592; 598; 617; 623; 642; 667 Kuva 16. WISE Parasol 1200, päätynäkymä Kun WISE SMB asennetaan alapeltiin, korkeusmitta kasvaa 12 mm.* = WISE Parasol 1200 PF Taulukko 18. Paino, WISE Parasol 1200 WISE Parasol Kuivapaino Vesitilavuus (kg) jäähdytys (l) lämmitys (l) 1192-A-HF 25,8 1, B-HF 29,8 1,4 0, A-PF 28,1 1, B-PF 32,1 1,4 0, X1-HF 30,2 1, X2-HF 30,5 1,4 Tässä on esimerkki WISE Parasolin yleisimmistä ko'oista. Muiden versioiden tiedot löytyvät IC Design -ohjelmasta kotisivuiltamme Paitsi WISE SMB (0,1kg). Kuva 17. WISE Parasol 1200, näkymä ylhäältä * = WISE Parasol 1200 PF Kuva 18. WISE Parasol 1200, näkymä sivulta * = WISE Parasol 1200 PF 22 Oikeus rakennemuutoksiin pidätetään

23 Tehdasasennetut lisävarusteet Ilmanlaatuanturi, WISE SMA (Sensor Module Advanced) WISE SMA on anturimoduuli, joka mittaa lämpötilan, suhteellisen kosteuden ja VOCpitoisuuden. WISE SMA voidaan tehdasasentaa WISE-järjestelmän tuotteisiin, pelteihin tai ilmalaitteisiin, jotka on varustettu WISE CU:lla. Yksikkö toimii 5V DC, jonka se saa WISE CU:sta ja kommunikoi sen kanssa Modbusin kautta. Läsnäoloanturi, WISE SMB (Sensor Module Basic) WISE SMB mittaa lämpötilan ja havaitsee läsnäolon ja ilmaisee tilan LEDeillä. WISE SMB voidaan tehdasasentaa WISE-järjestelmän tuotteisiin tai ilmalaitteisiin, jotka on varustettu WISE CU:lla. Yksikkö toimii 5V DC, jonka se saa WISE CU:sta ja kommunikoi sen kanssa Modbusin kautta. Lämmitys- ja jäähdytysventtiili, VDN 215 Tehdasasennetut lämmitys- ja jäähdytysventtiili. Venttiilit on asennettu tuotteeseen ja säädetty täysin auki K v 0,89. DN15 (1/2 ) K v -arvo säädettävissä 0,1-0,89 m 3 /h. Lisätietoa venttiilistä on erillisessä esitteessä osoitteessa Lämmitys- ja jäähdytystoimilaite, 24V NC Tehdasasennettu lämmitys- ja jäähdytystoimilaite. 24 V AC/DC, NC (Normally Closed). Lisätietoa toimilaitteista on erillisessä esitteessä osoitteessa Muuntaja, Power Adapt 20 VA Muuntaja tuotteen jännitteen syöttöön. Suojamuuntaja, jossa F-tyypin pistoke. Tulojännite 230 V Hz Lähtöjännite 24 V AC Teho 20 VA Kaksoiseristetty Kotelointiluokka IP33 WISE kastepistevalvonta PT1000-anturi mittaa vesiputken menolämpötilan WISE-kastepistevalvontaa varten. Huomaa, että toimintoa varten vaaditaan muita lisävarusteita, jotka mittaavat suhteellisen kosteuden ja lämpötilan. Kondenssianturi, CG IV Kondenssianturi on asennettu ja kytketty tehtaassa. Anturi koostuu piirikortista, jotka kullatut johtimet reagoivat, jos niiden väliin tiivistyy vettä. Veden tiivistyessä jäähdytysventtiili sulkee menovesivirran tuotteeseen Kun johtimien välinen vesi in kuivunut, venttiili saa taas avautua. Anturi sijaitsee patterin lamelleissa jäähdytyksen menoputken luona. Lisätietoa kondenssianturista on erillisessä esitteessä osoitteessa Oikeus rakennemuutoksiin pidätetään. 23

24 Vapaa rei itys, PARASOLc T-PP Pohjalevyyn on saatavana kolme erilaista rei ityskuviota, minkä ansiosta se voidaan sovittaa moniin erityyppisiin kalusteisiin, esim. alakattojen valaisimiin ja poistoilmalaitteisiin. Erityyppisiä rei ityskuvioita sisältävä alakatto voi näyttää levottomalta. Myös muita kuvioita on saatavana tilauksesta. Tarkemmat tiedot saat Swegonilta. A. Pohjalevy, vakio PB Pyöreät reiät kolmiokuviossa. B. Pohjalevy PD Pyöreät reiät neliökuviossa sävytetyin ylimenoin. C. Pohjalevy PE Neliöreiät neliökuviossa sävytetyin ylimenoin. A. B. C. Yllä olevat tehdasasennetut lisävarusteet voi tilata myös erikseen (patsi WISE SMA ja WISE SMB). 24 Oikeus rakennemuutoksiin pidätetään

25 Lisävarusteet Muuntaja, Power ADAPT 20 VA (ARV) Tulojännite 230 V Hz Lähtöjännite 24 V AC Teho 20 VA Kotelointiluokka IP33 Muuntaja, SYST TS-1 Kaksoiseristetty suojamuuntaja 230 V AC/24 V AC Tulojännite 230 V Hz Lähtöjännite 24 V AC Teho 20 VA Kotelointiluokka IP33 Lisätietoa on esitteessä osoitteessa Lämpötila-anturi, TEMP SENSOR PT-1000 Lämpötila-anturi mittaa vesiputken menolämpötilan WISE-kastepistevalvontaa varten. HUOM! Huomaa, että toimintoa varten vaaditaan muita lisävarusteita, jotka mittaavat suhteellisen kosteuden ja lämpötilan. Voidaan käyttää runkoputken lämpötilan mittaukseen change-over-järjestelmissä. Pituus: 1000 mm Lämmitys- ja jäähdytysventtiili, SYST VDN 215 Tehdasasennetut lämmitys- ja jäähdytysventtiilit. Venttiilit on säädetty täysin auki K v 0,89. DN15 (1/2 ) K v -arvo säädettävissä 0,1-0,89 m 3 /h. Lisätietoa venttiilistä on erillisessä esitteessä osoitteessa Lämmitys- ja jäähdytystoimilaite, ACTUATOR 24V NC Tehdasasennettu lämmitys- ja jäähdytystoimilaite. 24 V AC/DC, NC (Normally Closed). Lisätietoa toimilaitteista on erillisessä esitteessä osoitteessa Jälkiasennettava kondenssianturisarja CONDENSATION SENS CG IV-KIT Anturi koostuu piirikortista, jotka kullatut johtimet reagoivat, jos niiden väliin tiivistyy vettä. Veden tiivistyessä jäähdytysventtiili sulkee menovesivirran tuotteeseen Kun johtimien välinen vesi in kuivunut, venttiili saa taas avautua. Anturi sijaitsee patterin lamelleissa jäähdytyksen menoputken luona. Lisätietoa kondenssianturista on erillisessa esitteessä ja asennusohjeessa osoitteessa Korttikatkaisin, SYST SENSO II Avainkortinpidin hotellihuoneisiin Oikeus rakennemuutoksiin pidätetään. 25

26 Asennussarja, SYST MS M8 Asennukseen käytetään asennussarjaa, joka sisältää kaikkien neljän ripustuskiinnikkeen kierretangot, kattokiinnikkeet ja mutterit. 4 x Joustavat liitäntäletkut, SYST FH Nopeaan ja helppoon asennukseen on saatavilla joustavia letkuja, joissa on pikaliitin tai puserrusliitin. Letkuja on saatavana eri pituisina. Huomaa, että puserrusliittimiä käytettäessä putkissa pitää käyttää tukiholkkeja. F1 = Joustava letku puserrusliittimillä. F20 = Joustava letku pikaliittimin (push-on) F30 = Joustava letku, jonka toisessa päässä pikaliitin (push-on) ja toisessa päässä kaulusmutteri G20ID. F1 F20 F30 Ilmausnippa, push-on, SYST AR-12 Täydennyksenä pikaliittimillä varustettuihin joustaviin letkuihin on saatavana ilmausnippa. Nippa sopii suoraan letkun push-on-liittimeen, ja asennus käy hetkessä. Kanavaliitin, SYST AD1 SYST AD1 liitintä käytetään WISE Parasolin ja kanaviston välillä. Saatavana kaksi eri kokoa: Ø125 ja Ø160 mm. Kanavan kulmayhde, SYST CA 90 kulmayhde Saatavana kaksi eri kokoa: Ø125 ja Ø160 mm. Kipsikattokehys Parasol c T-FPB Siisti kehys kipsikattoon tehdyn aukon ja WISE Parasolin välille. Suuttimien säätötyökalu, SYST TORX Työkalu suutinlistojen säädön helpottamiseksi. Jälkiasennus-ADC, SYST ADC Ilmanohjain 26 Oikeus rakennemuutoksiin pidätetään

27 Erittely Taulukko 19. Mitat, eri kattotyypit Kattotyyppi Pohjalevyn mitat (mm) T-palkisto 600 moduuli 1200 moduuli c-c x x592 c-c 600 SAS130/15 584x x584 c-c x x617 c-c x x642 c-c x x667 Clip-in / peltikasetit 600 moduuli 1200 moduuli c-c x x598 c-c x x623 Toleranssi on +2 mm. Toiminta ADC Ilmavirtaversio Ohjelmistoasetukset Suutinasetus Väri Viestintä Yksiköt voidaan tilata eri toimintoja varten: A = Jäähdytys ja tuloilma B = Jäähdytys, lämmitys ja tuloilma Tehdasasennettu ADC on vakiovaruste Yksimoduuliyksikkö: WISE Parasol 600 MF WISE Parasol 600 PF* Kaksimoduuliyksikkö: WISE Parasol 1200 HF WISE Parasol 1200 PF* *(PF = PlusFlow, erittäin suuri ilmavirta) Tuote toimitetaan tehtaalta konfiguroimattomana. Käyttöönotin yhteydessä se pariliitetään SuperWISEn kanssa ja sille määritetään toiminto ja asetusarvoparametrit, jotka on mitoitettu IC Design-ohjelmalla. Kunkin sivun asetus voidaan valita kolmesta vaihtoehdosta: L, M, H L = Pieni ilmavirta M = Keskisuuri ilmavirta H = Iso ilmavirta Yksiköt toimitetaan maalattuna Swegonin valkoisella vakiosävyllä RAL 9003, kiiltoaste 30 ± 6 %. Modbus RTU Urakkaraja Swegonin toimitusrajana on veden ja ilman kytkentäpisteet sekä mahdollisen huonesäätölaitteiston kytkentä, ks. kuvat 13, 14, 15 sekä 16, 17, 18 Lisätietoa osoitteessa olevassa dokumentaatiossa WISE Parasol -käyttöohje WISE-suunnitteluopas - lämmitys & jäähdytys, WISE-suunnitteluopas - sähkö ja ohjaus sekä WISE-suunnitteluopas - ilmanvaihto. Putkiurakoitsija liittää veden kytkentäpisteet sileään putkenpäähän, täyttää järjestelmän ja suorittaa ilmanpoiston ja koeponnistuksen. Kun huonesäätölaitteisto asennetaan tehtaalla, jäähdytys- ja lämmitysveden paluuputki liitetään venttiiliin. (Ulkokierre DN ½"). Ilmanvaihtourakoitsija suorittaa liitännän ilmaliitäntäosaan. Sähköurakoitsija liittää sähkövirran (24 V) ja signaalikaapelit riviliittimeen, joka on varustettu jousikuormitetuilla liitännöillä. Suurin johdinala on 2,5 mm 2. Toiminnan varmistamiseksi suositellaan pistokkeellisia kaapelinpäitä Oikeus rakennemuutoksiin pidätetään. 27

28 Laitekuvaus Esimerkki kuvaustekstistä. IP XX Swegonin WISE Parasol -ilmastointipalkki integroituun asennukseen alakattoon seuraavin toiminnoin: Jäähdytys Lämmitys, vesi (valittavissa) Ilmanvaihto Sisäänrakennettu toiminto tarpeenmukaiseen ilmanvaihtoon Säädettävä ilmansuunta Suuntaustoiminto ADC II Sisäänrakennettu kierrätysilma-aukko alaosassa Koteloitu rakenne toisioilmalle Puhdistettava ilmakanava Letkulla varustettu kiinteä mittausliitäntä Maalattu valkoisella perusvärillä RAL 9003 Sopii T-kannattimiin moduulimitoin 600, 625, ja 675 mm; 24 mm T-profiililla (valinnainen) Urakkaraja veden ja ilman kytkentäpisteissä mittapiirustuksen mukaisesti Urakkaraja sähkökytkentäpisteessä mittapiirroksen mukaan Kytkentäpisteissä PU suorittaa liitännän sileään putkenpäähän 12 mm (jäähdytys) tai 12 mm (lämmitys). Kun yksikkö on varustettu asennetulla huonesäätölaitteistolla, PU tekee liitännän ulkokierteeseen DN 1/2". IV-asentaja liittää liitosputkeen ø125 mm (PF = ø160 mm). Putkiurakoitsija täyttää, ilmaa, koeponnistaa ja vastaa siitä, että suunnitellut vesivirrat saavuttavat järjestelmän jokaisen haaran ja päätelaitteen. IV-urakoitsija säätää suunnitellut ilmavirrat Tehdasasennettu huonesäätö ja lisävarusteet Ohjausyksikkö - WISE CU Muuntaja - Power ADAPT 20 VA (lisävaruste) Jäähdytyksen ja lämmityksen venttiilit ja toimilaitteet - Suora venttiili, VDN 215 (lisävaruste) - Toimilaite, 24V NC (lisävaruste) Anturit - Ilmanlaatuanturi, WISE SMA (lisävaruste) - Läsnäoloanturi, WISE SMB (lisävaruste) - WISE-kastepistevalvonta (lisävaruste) - Kondenssianturi. CG IV (lisävaruste) - Paineanturi, WISE DPS Modbus Vaihtoehtoiset rei'ityskuviot PARASOLc T-PP Huonetarvike Käsipääte, TuneWISE, xx kpl Käsipäätteen dongle, ConnectWISE USB, xx kpl Skanneri, Scanner TuneWISE xx kpl Paineanturi, WISE DPS Modbus Asetusarvosäädin lämpötila-anturilla, WISE RTA, xx kpl Anturi(VOC, CO2, RH, Temp), WISE IAQ MULTI, xx kpl Anturi (CO2, RH, Temp), WISE IAQ CO2, xx kpl Anturi (VOC, RH, Temp), WISE IAQ VOC, xx kpl Lämpötila-anturi (IR) WISE IRT, xx kpl Läsnäoloanturi (läsnäolo, RH, Temp), WISE OCS, xx kpl Ohjausyksikkö Input/output radio extender, WISE IORE, xx kpl Ikkuna/-ovikosketin WISE WCS, xx kpl Lämpötila-anturi WISE RTS, xx kpl Anturi, Input radio extender kojerasiaan, (analoginen/ digitaalinen) WISE IRE, xx kpl Seinälle asennettava anturi, Input radio extender (analoginen/digitaalinen) WISE IRE-W, xx kpl Tuotetarvike Muuntaja, POWER Adapt 20 VA (ARV), xx kpl Muuntaja, SYST TS-1, xx kpl Lämpötila-anturi, TEMP SENSOR PT-1000, xx kpl Kondenssianturi-KIT jälkiasennukseen CONDENSATION SENS CG IV-KIT, xx kpl Korttikatkaisin, SYST SENSO II, xx kpl Asennusosa, SYST MS M8 aaaa-b-ccccc, xx kpl Joustava liitäntäletku SYST FH aaa bbb-12 xx kpl Ilmaliitin, push-on, SYST AR-12, xx kpl Liitäntäosa ilmaliitin, SYST AD1-aaa, xx kpl Liitäntäosa ilma (käytä 90 ) SYST CA-aaa-90, xx kpl Kipsikattokehys, PARASOLc T-FPB-aaaa, xx kpl Suuttimensäätötyökalu, SYST TORX-6-200, xx kpl Jälkiasennus-ADC, SYST ADC-2-105, xx kpl Venttiilitoimilaite, ACTUATOR b 24V NC, xx kpl Suora venttiili, SYST VDN 215, xx kpl Lisätietoa on osoitteessa WISE-järjestelmäopas WISE-suunnitteluopas - lämmitys & jäähdytys, WISE-suunnitteluopas - sähkö ja ohjaus sekä WISE-suunnitteluopas - ilmanvaihto WISE Parasol -käyttöohje 28 Oikeus rakennemuutoksiin pidätetään
