ESD-suojaus led-ulkovalaistuksessa Osram Oy / Jukka Tuovinen

Transkriptio

1 ESD-suojaus led-ulkovalaistuksessa Osram Oy / Jukka Tuovinen

2 ESD, mitä se tarkoittaa? Sähköstaattinen purkaus (engl. Electrostatic discharge, ESD) eli staattisen sähkön purkaus on staattisen sähkövarauksen purkautumisilmiö. Riittävän suuren varauksen nopea siirtyminen saattaa näkyä pienenä kipinäpurkauksena ja sen voi tuntea, kun se tapahtuu esimerkiksi sormenpäässä. Ilmiöstä voidaan käyttää myös nimitystä "kipinäpurkaus", mutta kipinöintiä esiintyy muihinkin sähköisiin ilmiöihin liittyen. Toisaaltaan sähköstaattinen varaus voi purkautua muutenkin kuin kipinänä. Lähde: Wikipedia 2

3 Sähköstaattisen purkauksen synty Esimerkkejä: - Luonnon aiheuttamat sähköpurkaukset - Purkaus kun kosketat esim. auton oveen - Villapaidan riisuminen, eri materiaalit vaikuttavat - Ihmisen keho on varautunut > ihminen koskettaa varaustilassa olevaa esinettä Seuraus: - Syntyy sähköstaattinen purkaus, kipinä yleisin ilmenemismuoto - Staattinen sähkö voi varata ihmisen, koneen tai esineen helposti kilovolttien tasoiseen jännitteeseen > purkaus voi olla useita kymmeniä Ampeereja, jopa satoja hetkellisesti - Vaikuttaa materiaalit, olosuhteet, kappaleiden sijainti, kontakti Seuraamus: - Jos purkaus tapahtuu elektroniikkaa sisältävään laitteeseen, voivat vaikutukset olla laitteen kannalta tuhoisia 3

4 Sähköstaattinen purkaus (ESD) Energia 10 y Joule Moottori Konv. Kuristin Kela, käämi Rele Kondensaattori Diodi Puolijohde LED Kuristimet eivät ole herkkiä pienille ylijännitteille Ledien yleistyessä tilanne muuttunut Lähde: Citel Ei vikaantumista Mahdollinen vikaantuminen Vikaantuminen 4

5 Sähköstaattinen purkaus (ESD) ESD:n aiheuttama vaurio elektroniikkakomponentissa on usein vaikea havaita ESD voi aiheuttaa esimerkiksi komponentin: toimintakyvyn heikkenemistä suoritusarvojen alenemista tilapäisiä vikatoimintoja ym. haitallisia tilanteita > muut laitteet Purkauksen aiheuttama vaurio voi tulla esille vasta vuosien käytön jälkeen, koska se on yleensä vaikea paikantaa 5

6 ESD ja led-ulkovalaisimien käsittely Staattinen sähköpurkaus voi tuhota ESDherkät laitteet; huomioi asennus- ja valmistustilat. ESD-suojatut led-moduulit voidaan vaihtaa asennusolosuhteissa. Ei tarvitse viedä ESD- suojattuun työpisteeseen. Miten led-valaisimia käsitellään: - Huolto > vaihdettavat komponentit? - Led-moduulien vaihdettavuus? - Missä vaihto voidaan tehdä luotettavasti? - pylväässä vai työpisteellä? o samat vaatimukset molemmissa - Ilman riittävää suojausta > TAKUU? o Valmistajilla mahdollisuus tutkia mahd. tuhon aiheuttaja 6

7 OSRAM ESD-suojatut led ulkovalaisimet

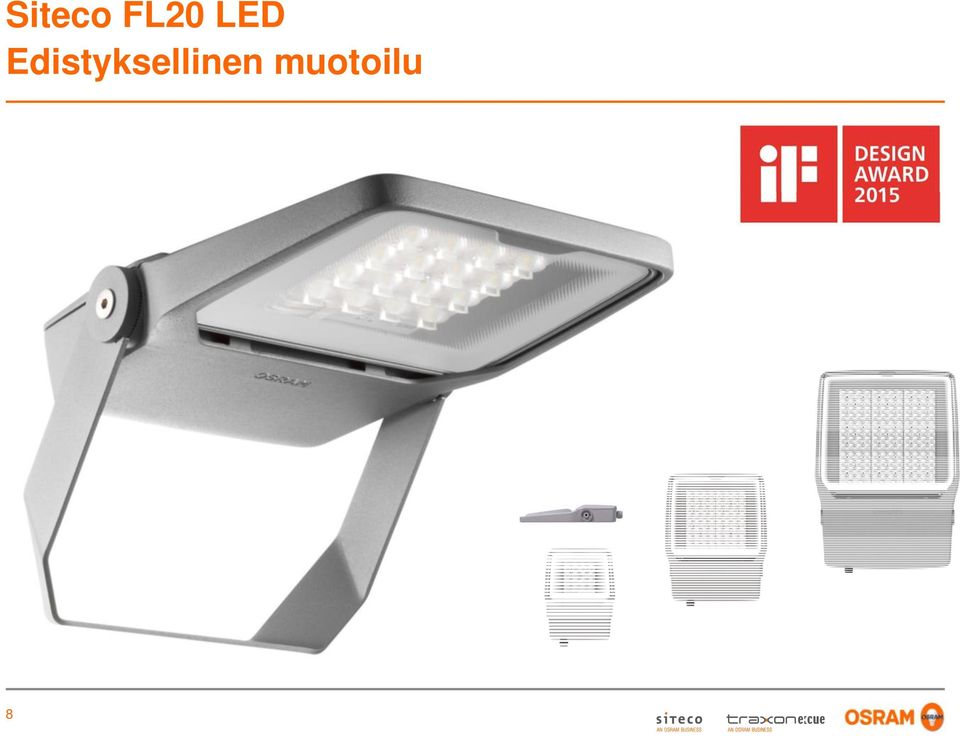

8 Siteco FL20 LED Edistyksellinen muotoilu 8

9 Muunneltavuus on tulevaisuutta Modulaarinen rakenne takaa joustavuuden: helppo huoltaa ja asentaa 9

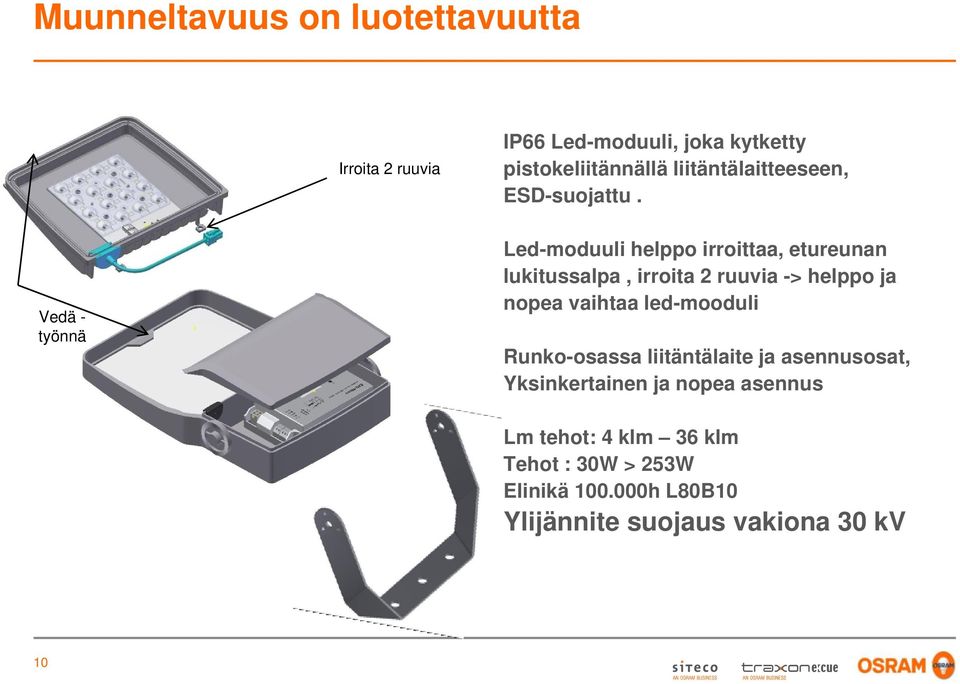

10 Muunneltavuus on luotettavuutta Irroita 2 ruuvia IP66 Led-moduuli, joka kytketty pistokeliitännällä liitäntälaitteeseen, ESD-suojattu. Vedä - työnnä Led-moduuli helppo irroittaa, etureunan lukitussalpa, irroita 2 ruuvia -> helppo ja nopea vaihtaa led-mooduli Runko-osassa liitäntälaite ja asennusosat, Yksinkertainen ja nopea asennus Lm tehot: 4 klm 36 klm Tehot : 30W > 253W Elinikä h L80B10 Ylijännite suojaus vakiona 30 kv 10

11 Joustavuutta asennettavuuteen Eri vaihtoehtoja asennuskiinnikkeillä 3 eri asennussovitetta jotka täydentävät tuoteperhettä : 1 1. Sankasovite vakioasennukseen 2 2. Pylvässovite, pylvään päähän tai varsiasennukseen 3. Seinäasennussovite 3 11

12 Siteco Streetlight 10 Sarjassa viisi vaihtoehtoa 7 12m 4 8m Streetlight 10 Mini / Midi /Catenary Päätiet, kokoojakadut Kevyen liikenteen väylät Ripustettava malli vaijeriasennuksiin Liitäntälaite helposti vaihdettavissa 3 5m ESD-suojattu led-moduuli There is a caption here Mini > 6 8m Midi > 8 12m 12

13 Streetlight 20 LED Uutuussarja, joka tarjoaa täyden kokonaisuuden Täydellinen led-tievalaisinperhe Neljä kokoa: micro: 2000 lm lm mini: 4000lm lm midi: 6000 lm lm maxi: lm lm Design by Kiska Suunnittelussa huomioitu: muoto ja linjat materiaalit ja valmistus asennus ja huolto valotekniikka ja ohjaus optimaalinen suorituskyky 13

14 Streetlight 20 LED Monipuolisen yksinkertainen: 2 komponenttia, tulevaisuuden ratkaisu joustavuudellaan Asennusosa, kytkentätila Valaisinosa - Tekniikka katoksessa, työkaluton avaus - Helppoa huollettavuutta, asennettavuutta - Led-moduuli ESD-suojattu IP66 IK h (L90/B10) 14

15 DL 50 LED Joustavuutta monella asennustavalla tie-ja taajamavalaistukseen 2 kokoa: Mini, Midi o 1800lm lm 3 asennusvaihtoehtoa h (L90/85/B10) Yksinkertainen muotoilu nopeuttaa ja helpottaa asennusta ja huoltoa 15 Huolto mahdollista pylväässä : avaa lasi Vaihtoehto 1: ECG voidaan vaihtaa Vaihtoehto 2: vaihdetaan asennuslevy (ESD)

16 Puistovalaisimien tuoteperhe LED Moduuli 540: Monipuolisuutta, 8 tuoteperhettä Modernia tekniikka monipuolisesti Mushroom LED luminaire LED Lantern LED Lantern Classic LED Lantern Deluxe CITY-LIGHT PLUS LED CITY-LIGHT ELEGANCE LED CITY-LIGHT BOLLARD LED CITY-LIGHT PILLAR LED 16

17 BELL LED Puisto- ja pihavalaisin 2 kokoa: Mini ja Large Tehot 16-31W, 115 lm/w h (L85/B10) led-moduuli ESD-suojattu Helppo moduulin vaihto Useita varsivaihtoehtoja 17

18 Kiitos!
