1 IKO ENERTHERM ERISTELEVY RATKAISU KAIKKIIN KÄYTTÖKOHTEISIIN ERISTYS

2 2, tehokas eristejärjestelmä 3 IKO Insulations 4-5 Kestävän maailman tukeminen 6-7 in valinta 8-9 Eristetaulukko Eristeratkaisut Eristelevyt Tarvikkeet UUTTA ETSI SOPIVA ERISTERATKAISU

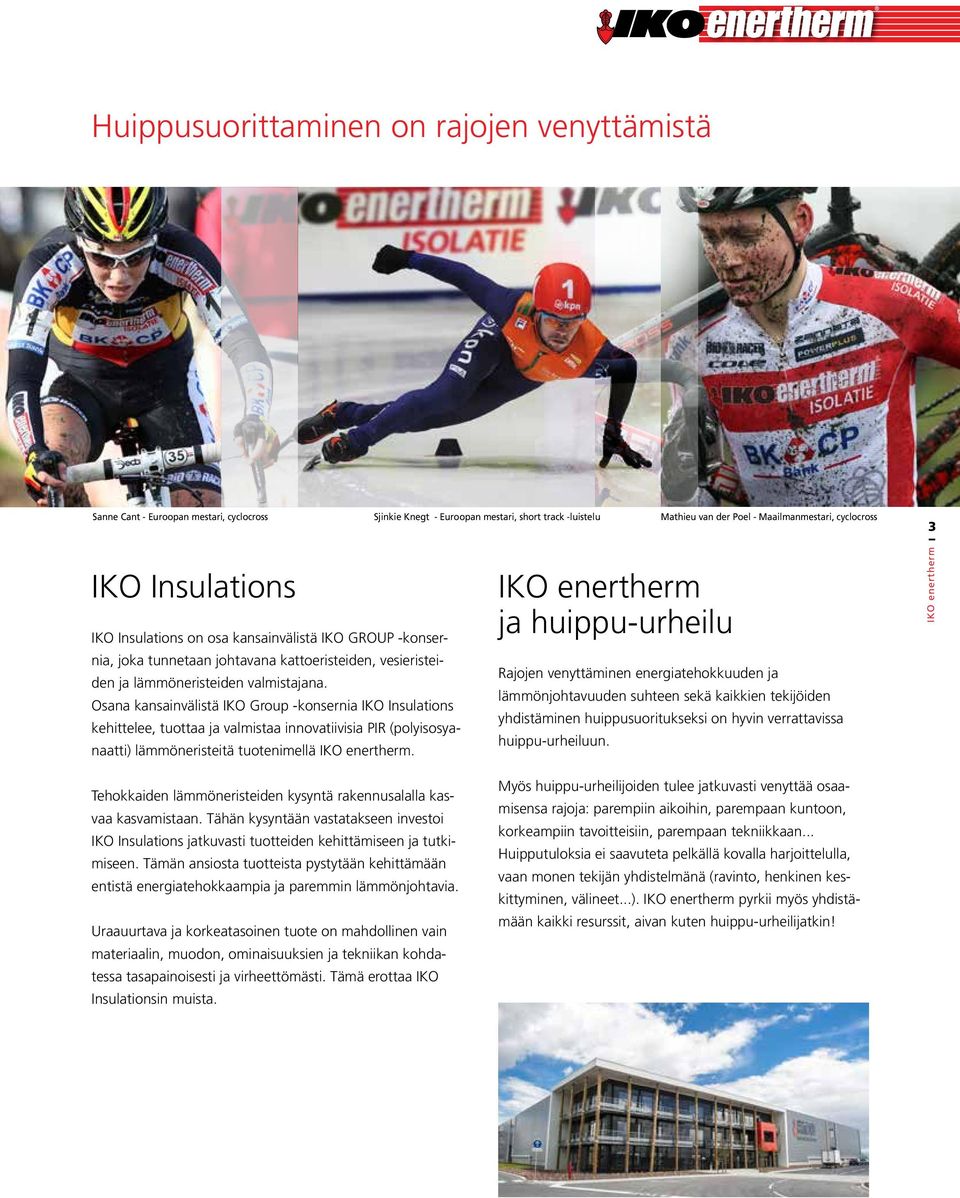

3 Huippusuorittaminen on rajojen venyttämistä Sanne Cant - Euroopan mestari, cyclocross Sjinkie Knegt - Euroopan mestari, short track -luistelu Mathieu van der Poel - Maailmanmestari, cyclocross 3 IKO Insulations IKO Insulations on osa kansainvälistä IKO GROUP -konsernia, joka tunnetaan johtavana kattoeristeiden, vesieristeiden ja lämmöneristeiden valmistajana. Osana kansainvälistä IKO Group -konsernia IKO Insulations kehittelee, tuottaa ja valmistaa innovatiivisia PIR (polyisosyanaatti) lämmöneristeitä tuotenimellä. Tehokkaiden lämmöneristeiden kysyntä rakennusalalla kasvaa kasvamistaan. Tähän kysyntään vastatakseen investoi IKO Insulations jatkuvasti tuotteiden kehittämiseen ja tutkimiseen. Tämän ansiosta tuotteista pystytään kehittämään entistä energiatehokkaampia ja paremmin lämmönjohtavia. Uraauurtava ja korkeatasoinen tuote on mahdollinen vain materiaalin, muodon, ominaisuuksien ja tekniikan kohdatessa tasapainoisesti ja virheettömästi. Tämä erottaa IKO Insulationsin muista. ja huippu-urheilu Rajojen venyttäminen energiatehokkuuden ja lämmönjohtavuuden suhteen sekä kaikkien tekijöiden yhdistäminen huippusuoritukseksi on hyvin verrattavissa huippu-urheiluun. Myös huippu-urheilijoiden tulee jatkuvasti venyttää osaamisensa rajoja: parempiin aikoihin, parempaan kuntoon, korkeampiin tavoitteisiin, parempaan tekniikkaan... Huipputuloksia ei saavuteta pelkällä kovalla harjoittelulla, vaan monen tekijän yhdistelmänä (ravinto, henkinen keskittyminen, välineet...). pyrkii myös yhdistämään kaikki resurssit, aivan kuten huippu-urheilijatkin!

4 Kestävän maailman tukeminen

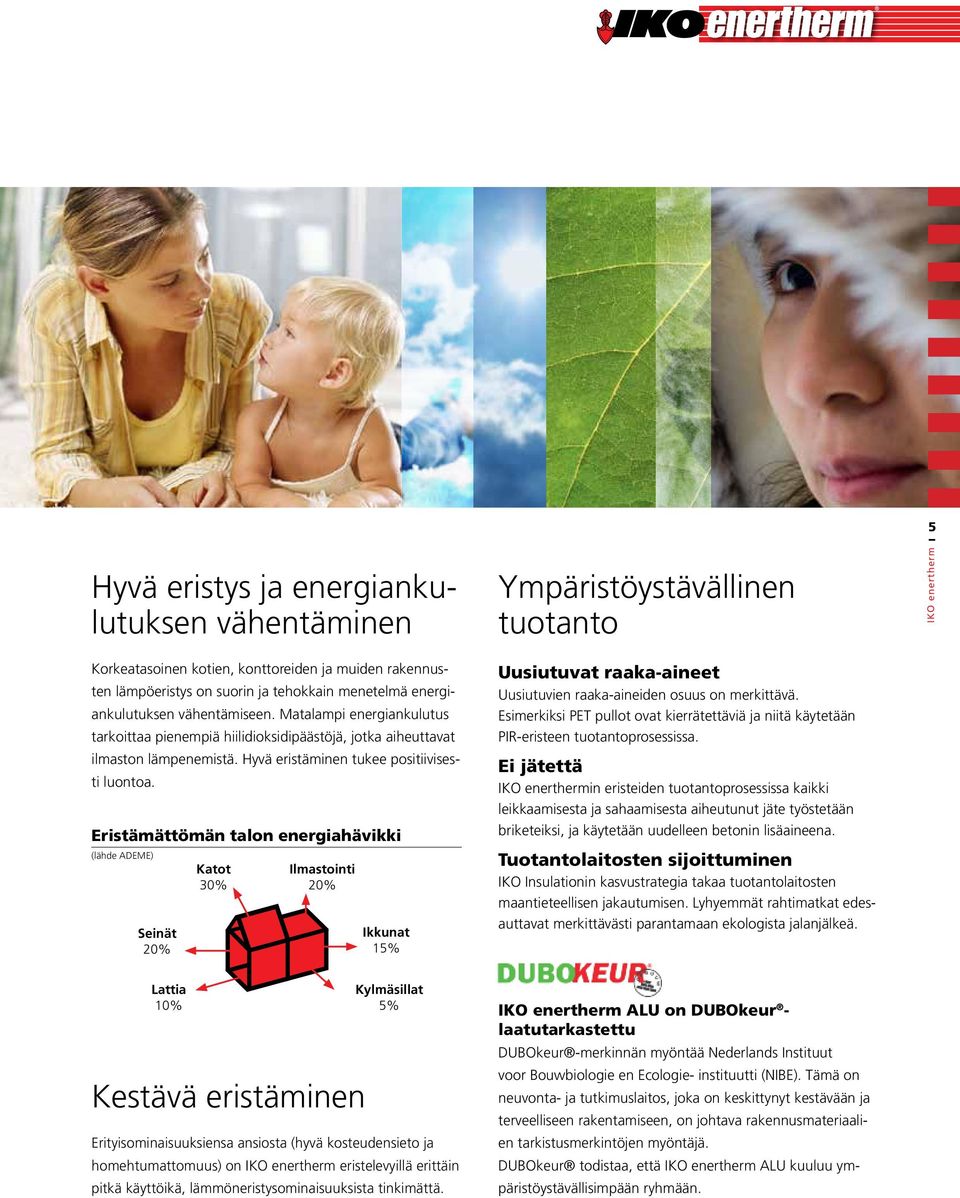

5 5 Hyvä eristys ja energiankulutuksen vähentäminen Korkeatasoinen kotien, konttoreiden ja muiden rakennusten lämpöeristys on suorin ja tehokkain menetelmä energiankulutuksen vähentämiseen. Matalampi energiankulutus tarkoittaa pienempiä hiilidioksidipäästöjä, jotka aiheuttavat ilmaston lämpenemistä. Hyvä eristäminen tukee positiivisesti luontoa. Eristämättömän talon energiahävikki (lähde ADEME) Seinät 20% Katot 30% Ilmastointi 20% Ikkunat 15% Ympäristöystävällinen tuotanto Uusiutuvat raaka-aineet Uusiutuvien raaka-aineiden osuus on merkittävä. Esimerkiksi PET pullot ovat kierrätettäviä ja niitä käytetään PIR-eristeen tuotantoprosessissa. Ei jätettä in eristeiden tuotantoprosessissa kaikki leikkaamisesta ja sahaamisesta aiheutunut jäte työstetään briketeiksi, ja käytetään uudelleen betonin lisäaineena. Tuotantolaitosten sijoittuminen IKO Insulationin kasvustrategia takaa tuotantolaitosten maantieteellisen jakautumisen. Lyhyemmät rahtimatkat edesauttavat merkittävästi parantamaan ekologista jalanjälkeä. Lattia 10% Kestävä eristäminen Kylmäsillat 5% Erityisominaisuuksiensa ansiosta (hyvä kosteudensieto ja homehtumattomuus) on eristelevyillä erittäin pitkä käyttöikä, lämmöneristysominaisuuksista tinkimättä. ALU on DUBOkeur - laatutarkastettu DUBOkeur -merkinnän myöntää Nederlands Instituut voor Bouwbiologie en Ecologie- instituutti (NIBE). Tämä on neuvonta- ja tutkimuslaitos, joka on keskittynyt kestävään ja terveelliseen rakentamiseen, on johtava rakennusmateriaalien tarkistusmerkintöjen myöntäjä. DUBOkeur todistaa, että ALU kuuluu ympäristöystävällisimpään ryhmään.

6 6

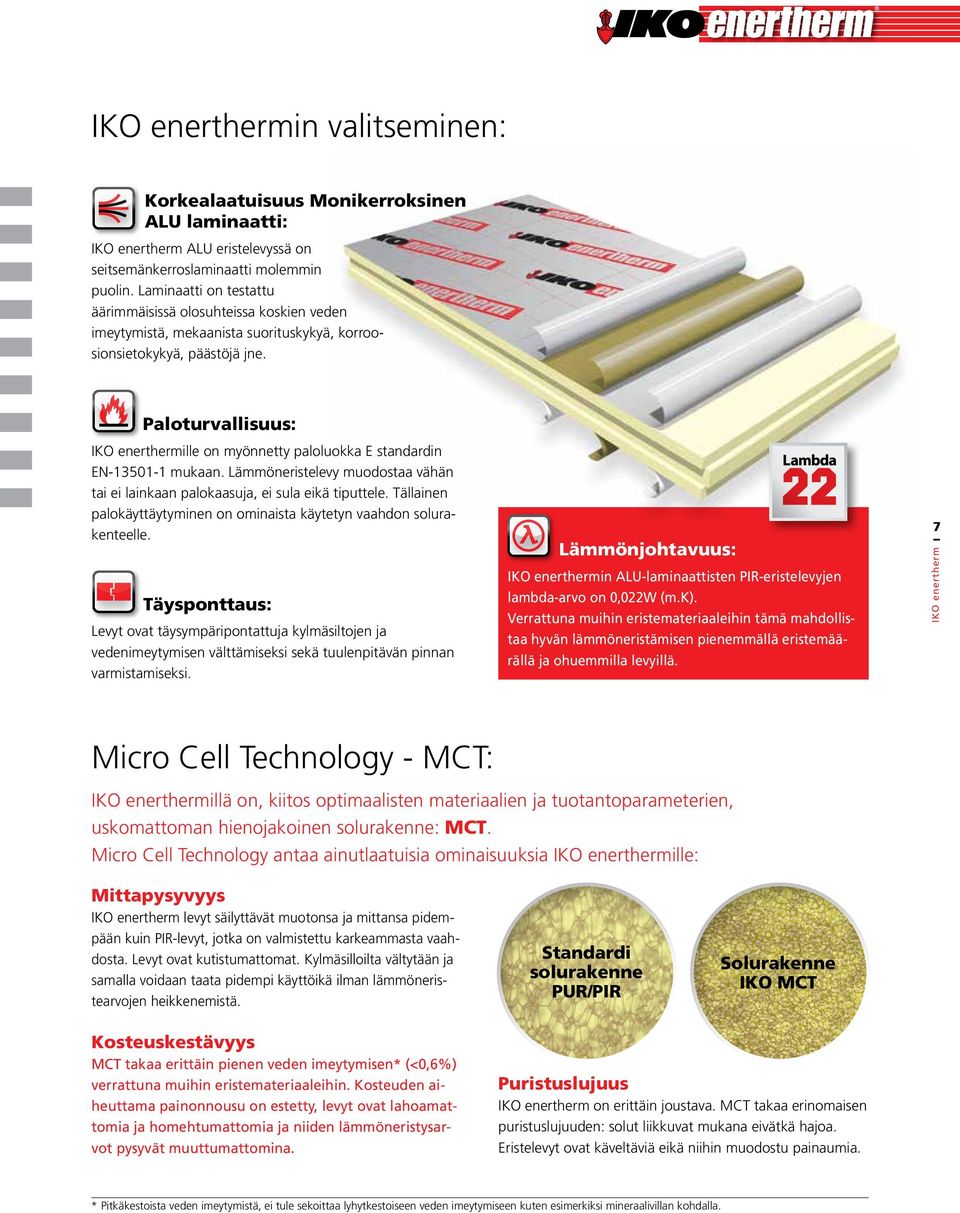

7 in valitseminen: Korkealaatuisuus Monikerroksinen ALU laminaatti: ALU eristelevyssä on seitsemänkerroslaminaatti molemmin puolin. Laminaatti on testattu äärimmäisissä olosuhteissa koskien veden imeytymistä, mekaanista suorituskykyä, korroosionsietokykyä, päästöjä jne. Paloturvallisuus: ille on myönnetty paloluokka E standardin EN mukaan. Lämmöneristelevy muodostaa vähän tai ei lainkaan palokaasuja, ei sula eikä tiputtele. Tällainen palokäyttäytyminen on ominaista käytetyn vaahdon solurakenteelle. Täysponttaus: Levyt ovat täysympäripontattuja kylmäsiltojen ja vedenimeytymisen välttämiseksi sekä tuulenpitävän pinnan varmistamiseksi. Lämmönjohtavuus: in ALU-laminaattisten PIR-eristelevyjen lambda-arvo on 0,022W (m.k). Verrattuna muihin eristemateriaaleihin tämä mahdollistaa hyvän lämmöneristämisen pienemmällä eristemäärällä ja ohuemmilla levyillä. 7 Micro Cell Technology - MCT: illä on, kiitos optimaalisten materiaalien ja tuotantoparameterien, uskomattoman hienojakoinen solurakenne: MCT. Micro Cell Technology antaa ainutlaatuisia ominaisuuksia ille: Mittapysyvyys levyt säilyttävät muotonsa ja mittansa pidempään kuin PIR-levyt, jotka on valmistettu karkeammasta vaahdosta. Levyt ovat kutistumattomat. Kylmäsilloilta vältytään ja samalla voidaan taata pidempi käyttöikä ilman lämmöneristearvojen heikkenemistä. Standardi solurakenne PUR/PIR Solurakenne IKO MCT Kosteuskestävyys MCT takaa erittäin pienen veden imeytymisen* (<0,6%) verrattuna muihin eristemateriaaleihin. Kosteuden aiheuttama painonnousu on estetty, levyt ovat lahoamattomia ja homehtumattomia ja niiden lämmöneristysarvot pysyvät muuttumattomina. Puristuslujuus on erittäin joustava. MCT takaa erinomaisen puristuslujuuden: solut liikkuvat mukana eivätkä hajoa. Eristelevyt ovat käveltäviä eikä niihin muodostu painaumia. * Pitkäkestoista veden imeytymistä, ei tule sekoittaa lyhytkestoiseen veden imeytymiseen kuten esimerkiksi mineraalivillan kohdalla.

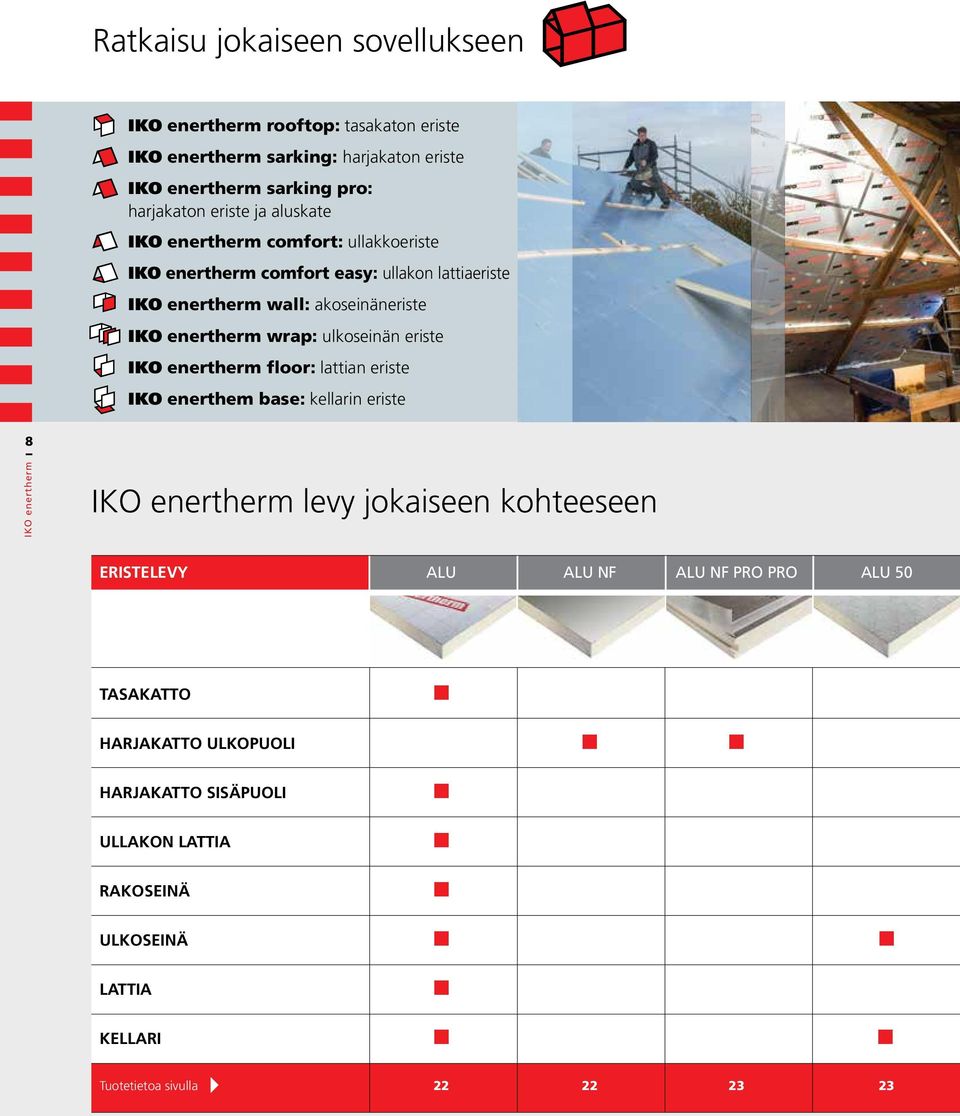

8 Ratkaisu jokaiseen sovellukseen rooftop: tasakaton eriste sarking: harjakaton eriste sarking pro: harjakaton eriste ja aluskate comfort: ullakkoeriste comfort easy: ullakon lattiaeriste wall: akoseinäneriste wrap: ulkoseinän eriste floor: lattian eriste IKO enerthem base: kellarin eriste 8 levy jokaiseen kohteeseen ERISTELEVY ALU ALU NF ALU NF PRO PRO ALU 50 ALU TASAKATTO n HARJAKATTO ULKOPUOLI n n HARJAKATTO SISÄPUOLI n - ULLAKON LATTIA n 16 RAKOSEINÄ n 17 ULKOSEINÄ n 18 n LATTIA n 19 KELLARI n 2 n 0 Tuotetietoa sivulla

9 9 BGF BM MG KR ALU KÄYTTÖ Tietoa käytöstä sivulla n n n ROOFTOP SARKING / PRO COMFORT 14 COMFORT EASY 15 n WALL 17 WRAP 18 n FLOOR 19 BASE

10 rooftop 10 IKO ENERTHERM ALU / BGF / MG / BM TASAKATON ERISTE iä käytetään tasakattojen lämmöneristeenä. EDUT: Kevyitä levyjä on helppo käsitellä. Pienemmällä määrällä sama eristysarvo. Hyvä kävelynkesto asennuksen aikana ja sen jälkeen. Nopea ja yksinkertainen asentaa. Erinomainen mittapysyvyys ja puristuslujuus. TARVIKKEET - katso sivut PU LIIMA - IKO PU FIX GUN - IKO PU GUN - IKO PU GUN PUHDISTIN - IKOFIX EDS-S - IKOFIX DVP - IKOFIX TLK - IKOFIX TRAPEZIUM

11 TASAKATON ERISTE IKO ENERTHERM ALU ALU eristelevyä voidaan käyttää tasakaton eristeenä uudiskohteissa betonin, teräskattojen ja puun kanssa sekä vanhan katon korjauksissa. Info s. 22. IKO ENERTHERM BGF BGF eristelevyä käytetään tasakattojen eristeenä erityisesti kohteissa, joissa vaaditaan erinomaista palokestoa yhdessä bitumi- ja muovikalvojen kanssa. Info s. 24. IKO ENERTHERM MG MG -eristelevy on tarkoitettu tasakattojen eristämiseen yhdessä muovisten katteiden kanssa. Voidaan myös käyttää bitumikalvon kanssa. Info s. 25. IKO ENERTHERM BM BM -eristelevyä käytetään bitumisten katonpäällisten kanssa palosovelluksissa: Bitumoitu hiekka- ja talkkivapaa lasikuitu ylöspäin asennettuna. Muovisten katonpäällisten kanssa perforoitu päällystetty lasikuitu ylöspäin asennettuna. Info s

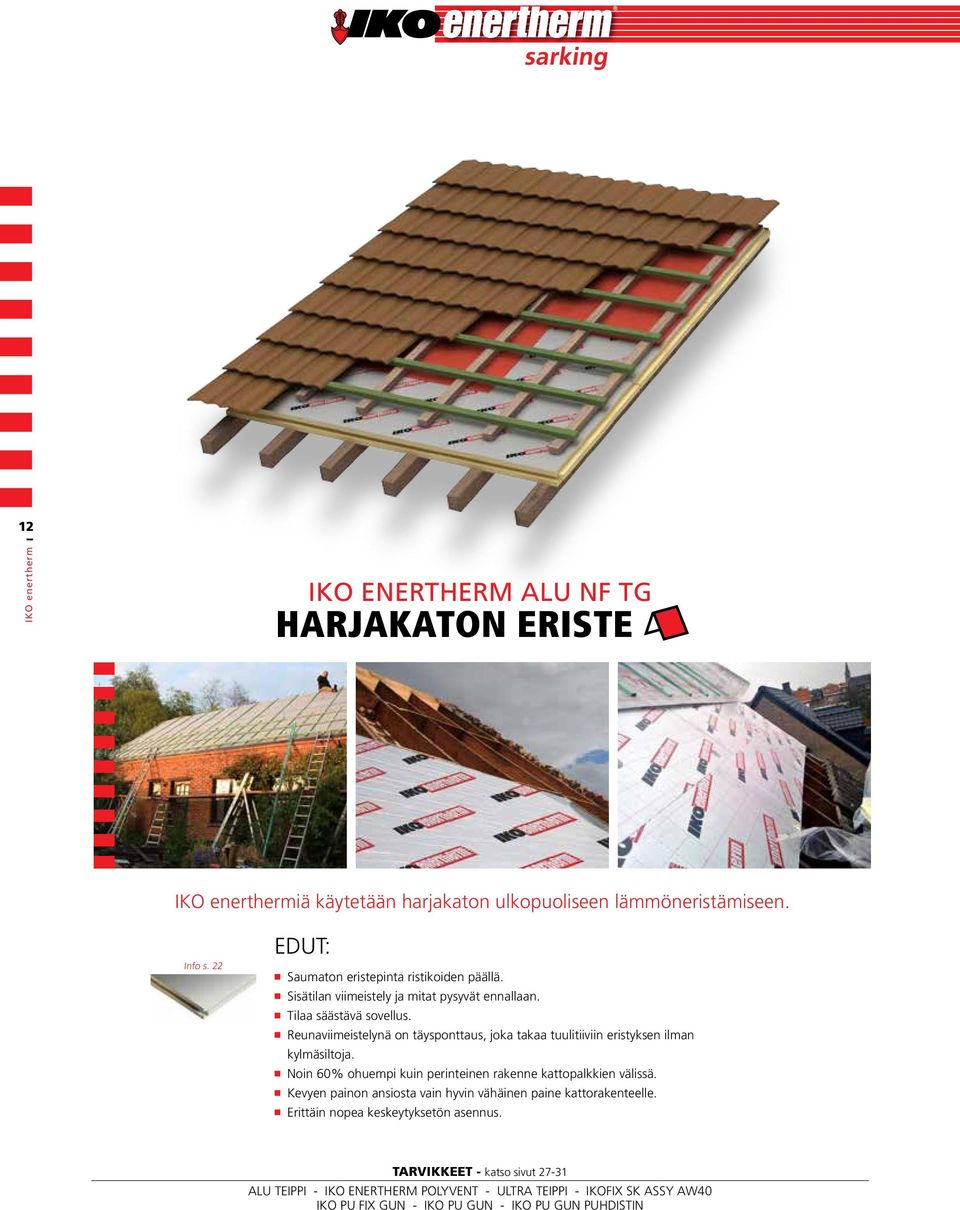

12 sarking 12 IKO ENERTHERM ALU NF TG HARJAKATON ERISTE iä käytetään harjakaton ulkopuoliseen lämmöneristämiseen. Info s. 22 EDUT: Saumaton eristepinta ristikoiden päällä. Sisätilan viimeistely ja mitat pysyvät ennallaan. Tilaa säästävä sovellus. Reunaviimeistelynä on täysponttaus, joka takaa tuulitiiviin eristyksen ilman kylmäsiltoja. Noin 60% ohuempi kuin perinteinen rakenne kattopalkkien välissä. Kevyen painon ansiosta vain hyvin vähäinen paine kattorakenteelle. Erittäin nopea keskeytyksetön asennus. TARVIKKEET - katso sivut ALU TEIPPI - IKO ENERTHERM POLYVENT - ULTRA TEIPPI - IKOFIX SK ASSY AW40 IKO PU FIX GUN - IKO PU GUN - IKO PU GUN PUHDISTIN

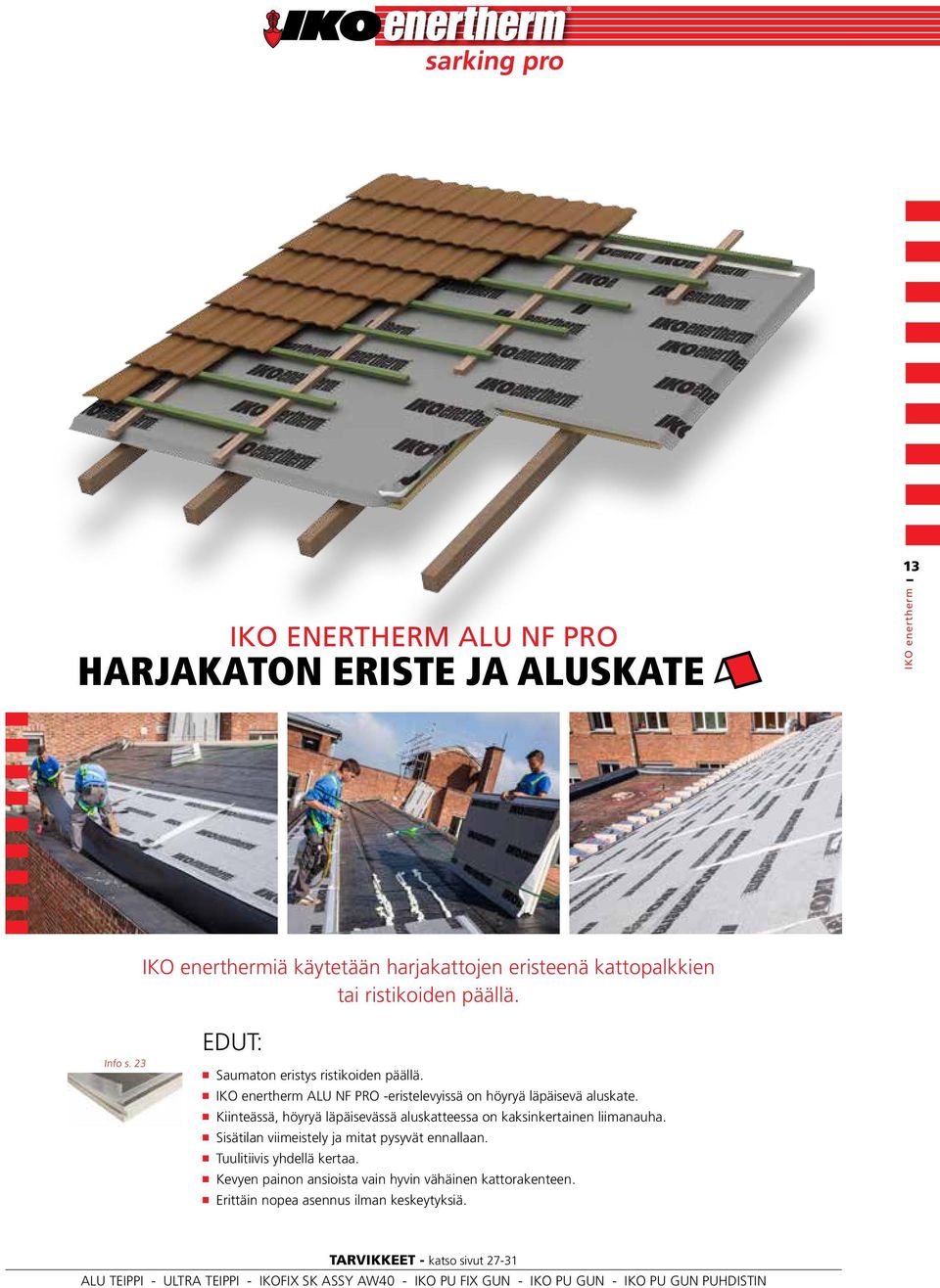

13 sarking pro 13 IKO ENERTHERM ALU NF PRO HARJAKATON ERISTE JA ALUSKATE iä käytetään harjakattojen eristeenä kattopalkkien tai ristikoiden päällä. Info s. 23 EDUT: Saumaton eristys ristikoiden päällä. ALU NF PRO -eristelevyissä on höyryä läpäisevä aluskate. Kiinteässä, höyryä läpäisevässä aluskatteessa on kaksinkertainen liimanauha. Sisätilan viimeistely ja mitat pysyvät ennallaan. Tuulitiivis yhdellä kertaa. Kevyen painon ansioista vain hyvin vähäinen kattorakenteen. Erittäin nopea asennus ilman keskeytyksiä. TARVIKKEET - katso sivut ALU TEIPPI - ULTRA TEIPPI - IKOFIX SK ASSY AW40 - IKO PU FIX GUN - IKO PU GUN - IKO PU GUN PUHDISTIN

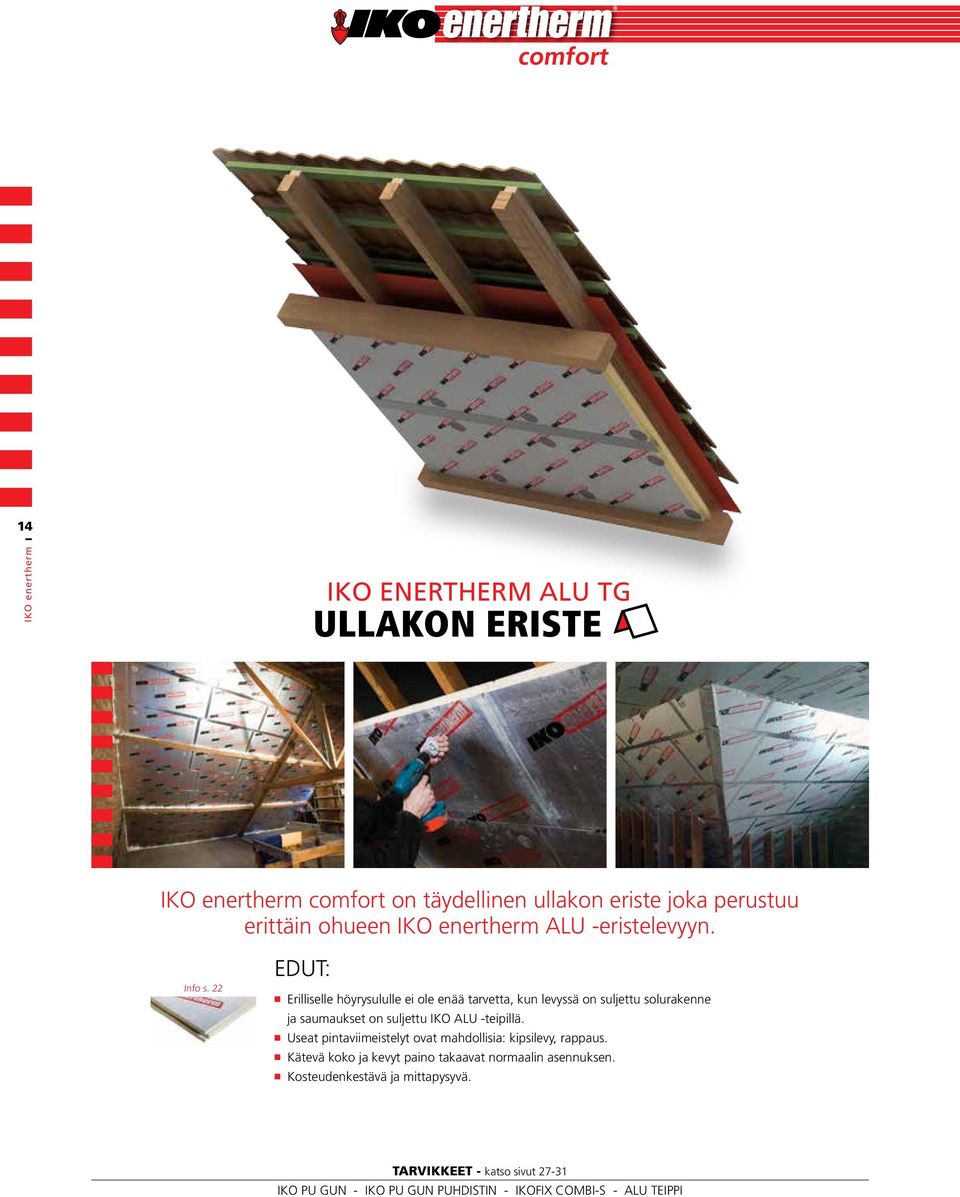

14 comfort 14 IKO ENERTHERM ALU TG ULLAKON ERISTE comfort on täydellinen ullakon eriste joka perustuu erittäin ohueen ALU -eristelevyyn. Info s. 22 EDUT: Erilliselle höyrysululle ei ole enää tarvetta, kun levyssä on suljettu solurakenne ja saumaukset on suljettu IKO ALU -teipillä. Useat pintaviimeistelyt ovat mahdollisia: kipsilevy, rappaus. Kätevä koko ja kevyt paino takaavat normaalin asennuksen. Kosteudenkestävä ja mittapysyvä. TARVIKKEET - katso sivut IKO PU GUN - IKO PU GUN PUHDISTIN - IKOFIX COMBI-S - ALU TEIPPI

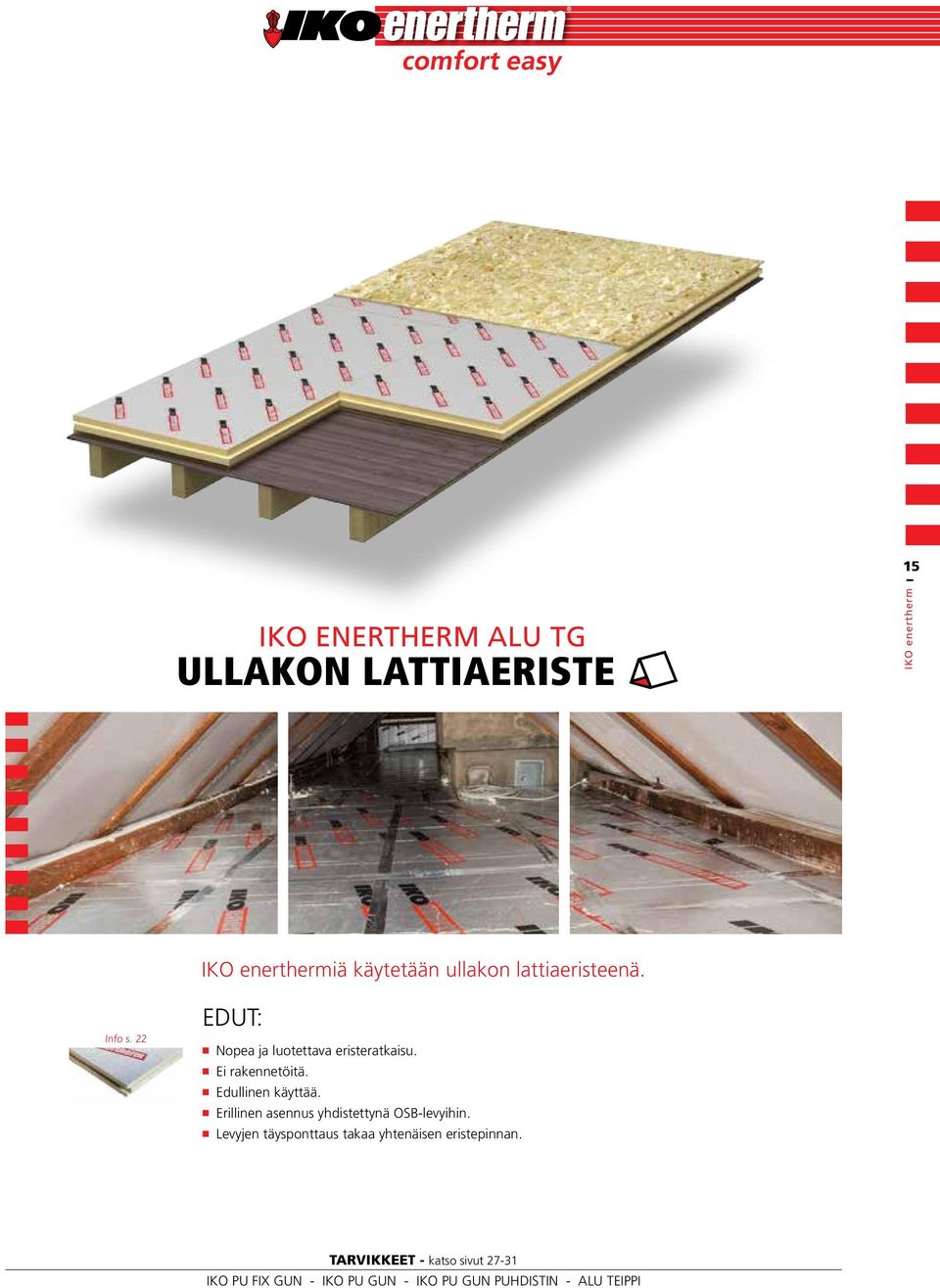

15 comfort easy 15 IKO ENERTHERM ALU TG ULLAKON LATTIAERISTE iä käytetään ullakon lattiaeristeenä. Info s. 22 EDUT: Nopea ja luotettava eristeratkaisu. Ei rakennetöitä. Edullinen käyttää. Erillinen asennus yhdistettynä OSB-levyihin. Levyjen täysponttaus takaa yhtenäisen eristepinnan. TARVIKKEET - katso sivut IKO PU FIX GUN - IKO PU GUN - IKO PU GUN PUHDISTIN - ALU TEIPPI

16 16

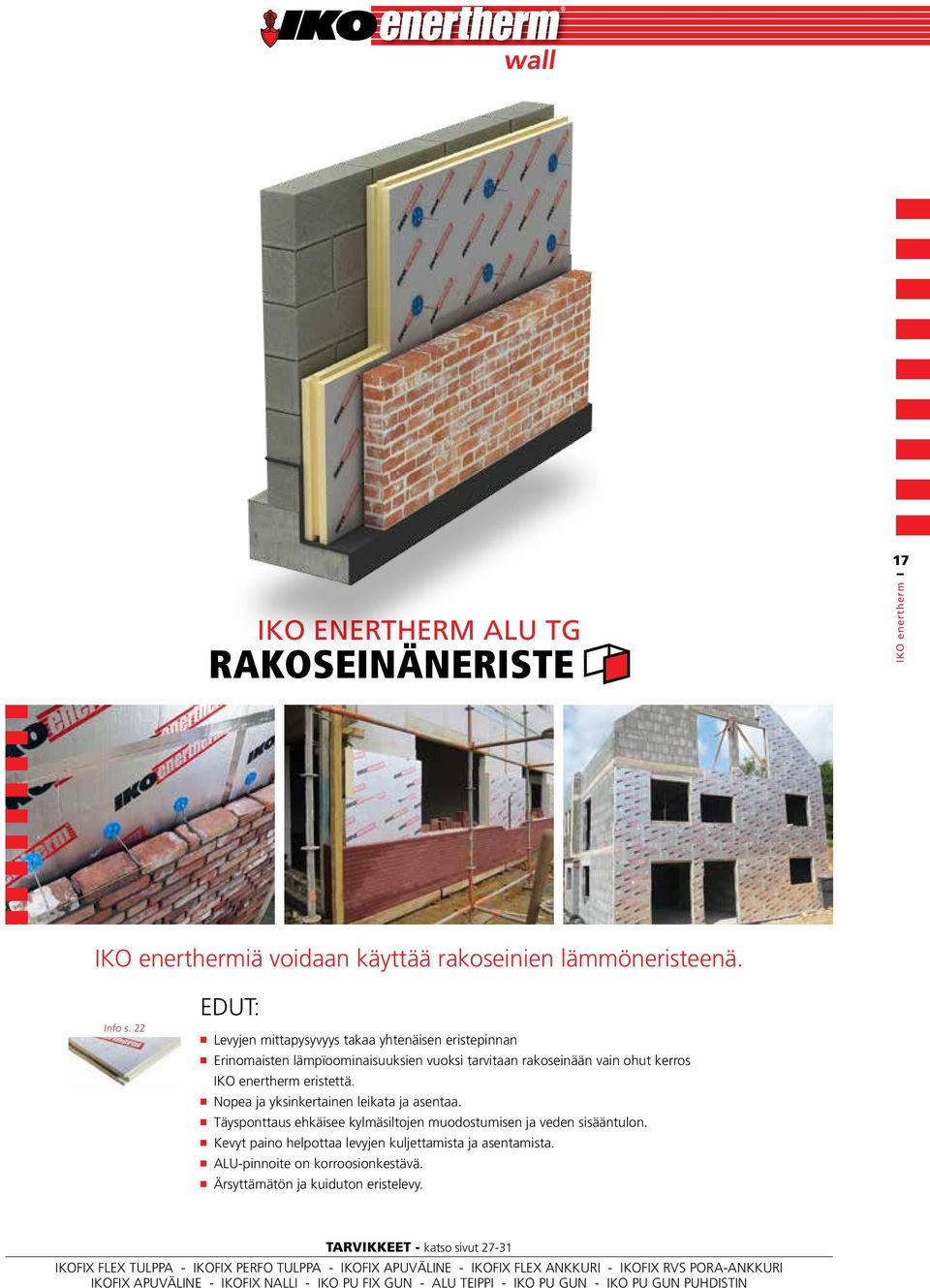

17 wall 17 IKO ENERTHERM ALU TG RAKOSEINÄNERISTE iä voidaan käyttää rakoseinien lämmöneristeenä. Info s. 22 EDUT: Levyjen mittapysyvyys takaa yhtenäisen eristepinnan Erinomaisten lämpïoominaisuuksien vuoksi tarvitaan rakoseinään vain ohut kerros eristettä. Nopea ja yksinkertainen leikata ja asentaa. Täysponttaus ehkäisee kylmäsiltojen muodostumisen ja veden sisääntulon. Kevyt paino helpottaa levyjen kuljettamista ja asentamista. ALU-pinnoite on korroosionkestävä. Ärsyttämätön ja kuiduton eristelevy. TARVIKKEET - katso sivut IKOFIX FLEX TULPPA - IKOFIX PERFO TULPPA - IKOFIX APUVÄLINE - IKOFIX FLEX ANKKURI - IKOFIX RVS PORA-ANKKURI IKOFIX APUVÄLINE - IKOFIX NALLI - IKO PU FIX GUN - ALU TEIPPI - IKO PU GUN - IKO PU GUN PUHDISTIN

18 wrap 18 IKO ENERTHERM ALU TG / ALU 50 ULKOSEINÄN ERISTE wrap on ratkaisu ulkoseinien eristämiseen. Info s. 22 Info s. 23 EDUT: Asunnon sisäviimeistely säilyy ennallaan. Useita ulkoverhoilun mahdollisuuksia: puu, sinkki, pinnoitteet... Sama R-arvo lähes 40 prosenttia ohuemmalla eristeellä kuin mineraalivilla, XPS tai EPS. Tuuli- ja kosteustiivis eristepinta. Nopea ja yksinkertainen leikata ja asentaa. ALU-pinnoite on korroosionkestävä. ALU 50 paloluokka D-s2, d0 (ei käsitellylle puuviimeistelylle). TARVIKKEET - katso sivut ALU TEIPPI - IKO PU FIX GUN - IKO PU GUN - IKO PU GUN PUHDISTIN - IKOFIX PLASTISOL - IKOFIX FAST ANKKURI - IKOFIX EPDM NAUHA

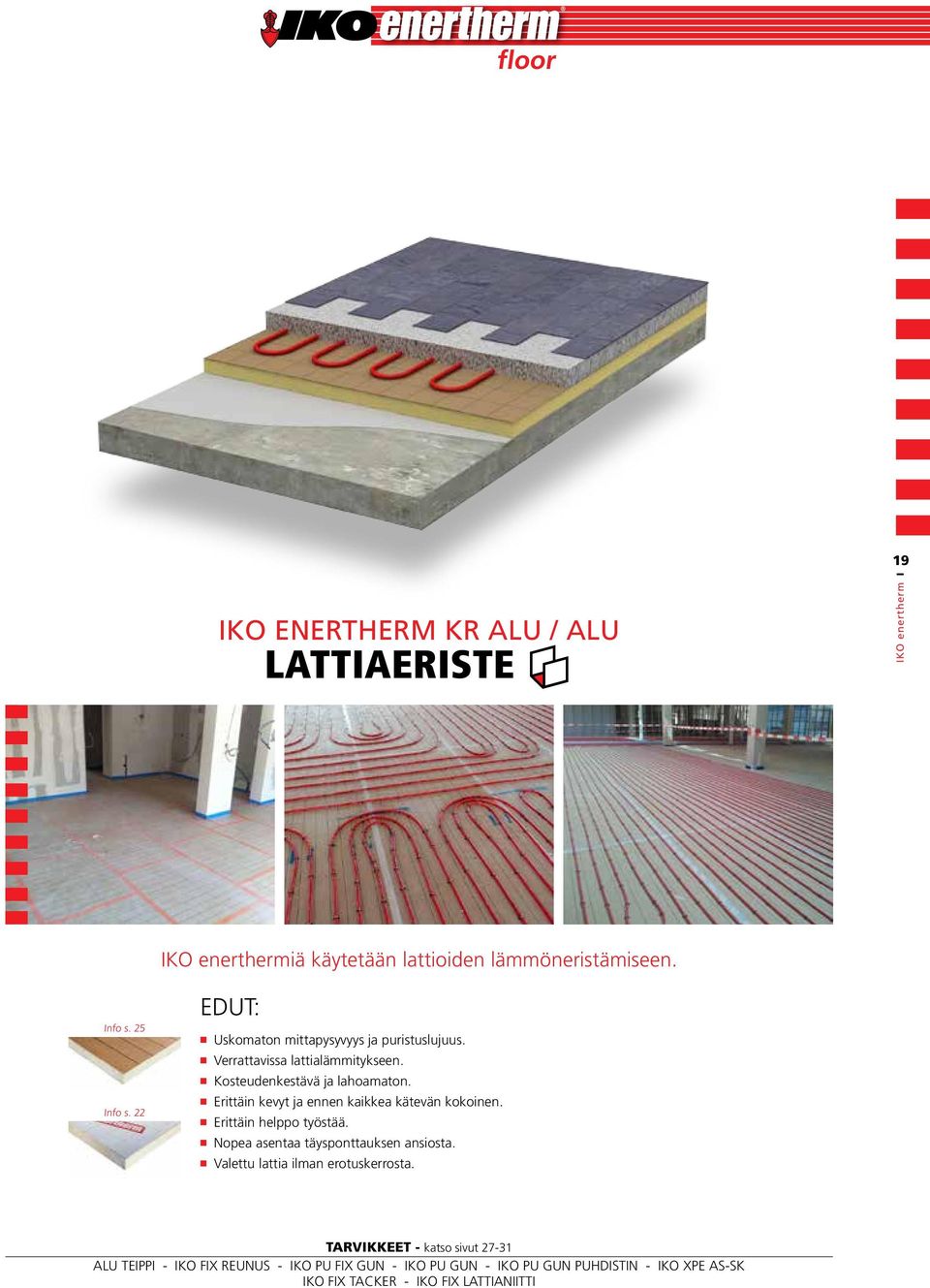

19 floor 19 IKO ENERTHERM KR ALU / ALU LATTIAERISTE iä käytetään lattioiden lämmöneristämiseen. Info s. 25 Info s. 22 EDUT: Uskomaton mittapysyvyys ja puristuslujuus. Verrattavissa lattialämmitykseen. Kosteudenkestävä ja lahoamaton. Erittäin kevyt ja ennen kaikkea kätevän kokoinen. Erittäin helppo työstää. Nopea asentaa täysponttauksen ansiosta. Valettu lattia ilman erotuskerrosta. TARVIKKEET - katso sivut ALU TEIPPI - IKO FIX REUNUS - IKO PU FIX GUN - IKO PU GUN - IKO PU GUN PUHDISTIN - IKO XPE AS-SK IKO FIX TACKER - IKO FIX LATTIANIITTI

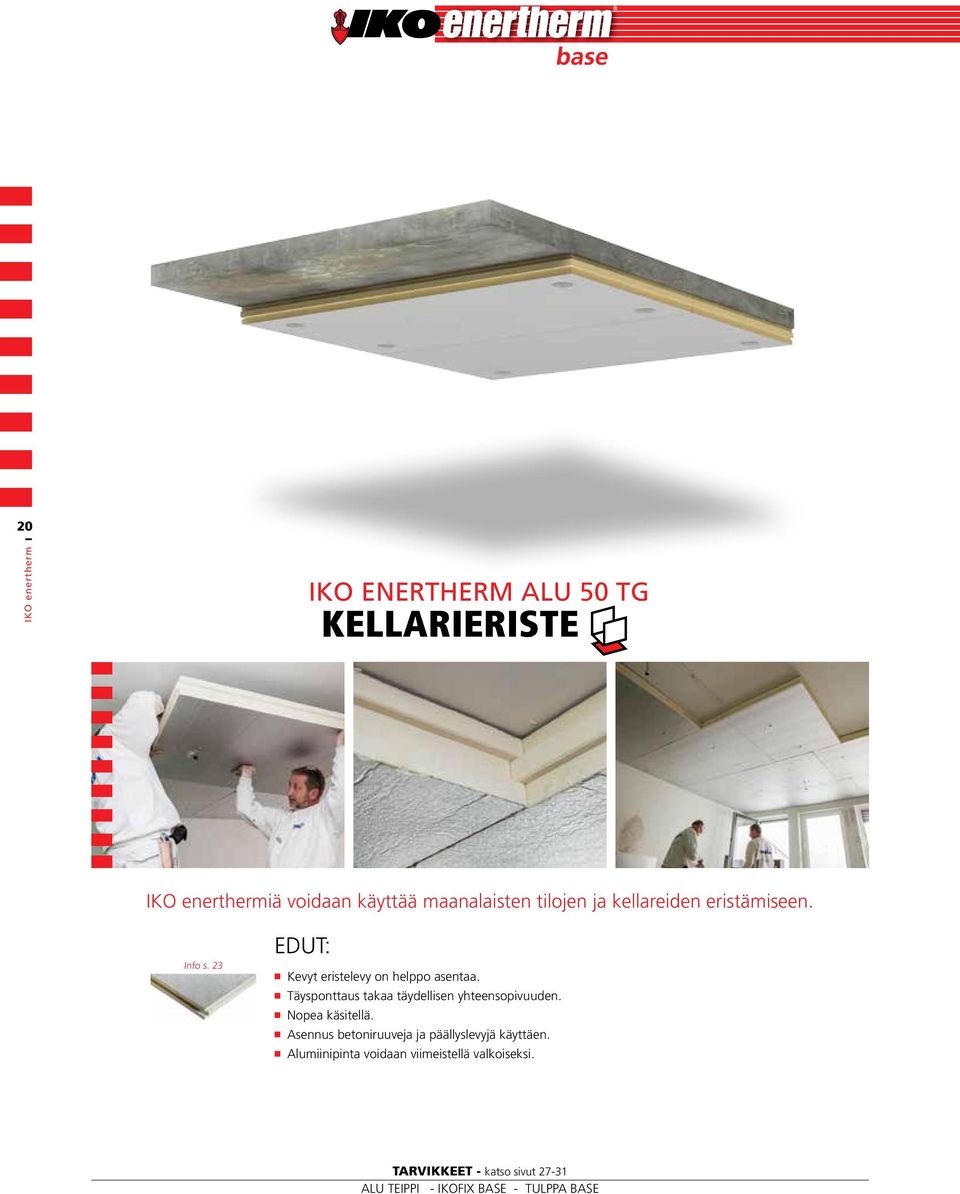

20 base 20 IKO ENERTHERM ALU 50 TG KELLARIERISTE iä voidaan käyttää maanalaisten tilojen ja kellareiden eristämiseen. Info s. 23 EDUT: Kevyt eristelevy on helppo asentaa. Täysponttaus takaa täydellisen yhteensopivuuden. Nopea käsitellä. Asennus betoniruuveja ja päällyslevyjä käyttäen. Alumiinipinta voidaan viimeistellä valkoiseksi. TARVIKKEET - katso sivut ALU TEIPPI - IKOFIX BASE - TULPPA BASE

21 21

22 ALU / ALU NF 22 Tuotekuvaus: ALU on sataprosenttisesti CFK-, HCFK- ja HFK-vapaa eristelevy, joka on valmistettu kovasta polyisosyanaatti-vaahdosta. Levyssä on molemmin puolin diffuusiotiivis alumiinipinta. Tämä korkealaatuinen ja heijastava ALU-pinta on seitsenkerroksinen, tiivistettynä yhdeksi kokonaisuudeksi. Se on testattu äärimmäisissä olosuhteissa veden imeytymisen, mekaanisen suorituskyvyn, korroosionsiedon ja päästöjen osalta. Käyttökohteet: Rooftop: Tasakaton eriste, soveltuu käytettäväksi yhdessä puun, betonin ja rautakattojen kanssa. Sarking: Harjakaton eriste (malli NF neutraalin kalvon kanssa). Floor: Lattiaeriste (lattialämmitys ja betonilattia). Wall: Rakoseinäneriste. Wrap: Ulkoseinän eriste (suljetut saumat). Comfort: Ullakon eriste Reunaviimeistely: Suora Puolipontti Täyspontti Lämmönjohtavuus: Lämmönjohtavuusarvo: (EN 13165) λ D : 0,022 W/(m.K) Tekniset ominaisuudet: - Tilavuuspaino: ± 32 kg/m³ - Puristuslujuus 10% puristumalla: 175 kpa (17,5 ton/m²) - Suorituskyky tasaisen lastin alla: luokka C (muutos kuormituksessa 40 kpa, 80 C: 5%) - Suljettuja soluja: yli 95% - Vesihöyryn vastus: PIR-vaahto: μ = 60 - ALU-pinnoite: μ > Kosteuskestävyys: WLT luokka 1 (<1%) R D-arvo (m 2.K/W) Paloturvallisuus: - Paloluokka standardin EN : Luokka E - Paloluokka loppukäyttö -standardin mukaan: B-s2,d0 (teräskatto) - Paloluokka standardin KB 19/12/1997 mukaan: A1 (Belgia) ALU (mm) x 600 1,35 1,80 2,25 2,70 3,15 3,60 4,05 4,50-5,45 6,35 7,25 8,15 9, x 600 TG - 1,80 2,25 2,70 3,15 3,60 4,05 4,50-5,45 6,35 7, x 600 SP ,70-3,60-4,50-5,45 6, x ,35 1,80 2,25 2,70 3,15 3,60 4,05 4,50-5,45 6, x ,35 1,80 2,25 2,70 3,15 3,60 4,05 4,50 5,00 5,45 6, x 1200 SP - - 2,25 2,70 3,15 3,60 4,05 4,50 5,00 5,45 6,35 7,25 8,15 9,05 R D-arvo (m 2.K/W) ALU NF (mm) x ,60 4,50 5,45 6,00 7,25 ALU Afschot (1200 x 1200 mm) paksuus (mm) 1/120 (0.83%) /80 (1.25%) /60 (1.67%)

23 ALU NF PRO Tuotekuvaus: ALU on sataprosenttisesti CFK-, HCFK- ja HFK-vapaa eristelevy, joka on valmistettu kovasta polyisosyanaatti-vaahdosta. Levyssä on molemmin puolin monikerroksinen diffuusiotiivis alumiinipinta ja integroitu höyryä läpäisevä aluskate. Käyttökohteet: Sarking PRO: harjakattojen eriste Reunaviimeistely: Täyspontti Lämmönjohtavuus: Lämmönjohtavuusarvo: (EN 13165) λ D : 0,022 W/(m.K) R D-arvo (m 2.K/W) Tekniset ominaisuudet: - Tilavuuspaino: ± 32 kg/m 3 - Suljettuja soluja: yli 95% - Vesihöyryn vastus: PIR-vaahto: μ = 60 - ALU-pinnoite: μ > Tekniset ominaisuudet aluskate: - Paino: 140gr/m 2 - Paloreaktio standardin EN mukaan: Luokka E - Sd-arvo: 0,02 m Paloturvallisuus: - Paloluokka standardin EN : Luokka E - Paloluokka standardin KB 19/12/1997 mukaan: A1 (Belgia) ALU NF PRO (mm) x 1200 TG 3,60 4,50 5,45 6,00 7,25 23 ALU 50 Tuotekuvaus: ALU 50 on sataprosenttisesti CFK-, HCFK- ja HFK-vapaa eristelevy, joka on valmistettu kovasta polyisosyanaatti-vaahdosta. Levyssä on molemmin puolin merkitsemätön 50 μm diffuusiotiivis alumiinipinta. Käyttökohteet: Wrap: ulkoseinien eriste Sarking: harjakattojen eriste Base: kellarin eriste Reunaviimeistely: Täyspontti Lämmönjohtavuus: Lämmönjohtavuusarvo: (EN 13165) λ D : 0,022 W/(m.K) Tekniset ominaisuudet: - Tilavuuspaino: ± 32 kg/m³ - Puristuslujuus 10% puristumalla: 150 kpa (15 ton/m²) - Suljettuja soluja: yli 95% - Vesihöyryn vastus: PIR-vaahto: μ = 60 - ALU-pinnoite: μ > Paloturvallisuus: - Paloluokka standardin EN : Luokka D-s2, d0 - Paloluokka loppukäyttö -standardin mukaan: B-s1,d0 - Paloluokka standardin KB 19/12/1997 mukaan: A1 (Belgia) R D-arvo (m 2.K/W) ALU 50 (mm) x 1000 TG 2,70 3,15 3,85 4,50 5,45 6,35

24 BGF Tuotekuvaus: BGF on sataprosenttisesti CFK-, HCFK- ja HFK-vapaa eristelevy, joka on valmistettu kovasta polyisosyanaatti-vaahdosta. Levyssä on molemmin puolin bitumoitu polypropeeni päällysteinen hiekka- ja talkkivapaa lasikuitu. 24 Käyttökohteet: Rooftop: tasakaton eriste Reunaviimeistely: Suora Puolipontti Lämmönjohtavuus: Lämmönjohtavuusarvo: (EN 13165) λ D : 0,027 W/(m.K) mittaan 120 mm asti, 0,026 W/(m.K) mitasta 120 mm eteenpäin. R D-arvo (m 2.K/W) Tekniset ominaisuudet: - Tilavuuspaino: ± 32 kg/m³ - Puristuslujuus 10% puristumalla: 150 kpa (15 ton/m²) - Suorituskyky tasaisen lastin alla: luokka C (muutos kuormituksessa 40 kpa, 80 C: 5%) - Suljettuja soluja: yli 95% - Vesihöyryn vastus: PIR-vaahto: μ = 60 - BGF-pinnoite: μ > 100 Paloturvallisuus: - Paloluokka standardin EN : Luokka F BGF (mm) x ,00 3,70 4,60 5,35 BM Tuotekuvaus: BM on sataprosenttisesti CFK-, HCFK- ja HFK-vapaa eristelevy, joka on valmistettu kovasta polyisosyanaatti-vaahdosta. Levyssä on toisella puolella bitumoitu polypropeeni päällysteinen hiekka- ja talkkivapaa lasikuitu. Toisella puolella on perforoitu päällystetty lasikuitu. Bitumisten katonpäällisten kanssa palosovelluksissa: bitumoitu hiekka- ja talkkivapaa lasikuitu asennettava ylöspäin. Muovisten katonpäällisten kanssa: perforoitu päällystetty lasikuitu asennettava ylöspäin. Käyttökohteet: Rooftop: tasakaton eriste Reunaviimeistely: Suora Lämmönjohtavuus: Lämmönjohtavuusarvo: (EN 13165) λ D : 0,027 W/(m.K) mittaan 120 mm asti, 0,026 W/(m.K) mitasta 120 mm eteenpäin. Etupuoli Takapuoli Tekniset ominaisuudet: - Tilavuuspaino: ± 32 kg/m³ - Puristuslujuus 10% puristumalla: 150 kpa (15 ton/m²) - Suorituskyky tasaisen lastin alla: luokka C (muutos kuormituksessa 40 kpa, 80 C: 5%) - Suljettuja soluja: yli 95% - Vesihöyryn vastus: PIR-vaahto: μ = 60 - BGF-pinnoite: μ > 100 R D-arvo (m 2.K/W) BM (mm) x 600 1,10 1,45 1,85 2,20 2,55 3,00

25 MG Tuotekuvaus: MG on sataprosenttisesti CFK-, HCFK- ja HFK-vapaa eristelevy, joka on valmistettu kovasta polyisosyanaatti-vaahdosta. Levyssä on molemmin puolin perforoitu päällystetty lasikuitupinta. Käyttökohteet: Rooftop: tasakaton eriste yhdessä muovisen katteen kanssa. Reunaviimeistely: Suora Puolipontti Tekniset ominaisuudet: - Tilavuuspaino: ± 32 kg/m³ - Puristuslujuus 10% puristumalla: 150 kpa (15 ton/m²) - Suorituskyky tasaisen lastin alla: luokka C (muutos kuormituksessa 40 kpa, 80 C: 5%) - Suljettuja soluja: yli 95% - Vesihöyryn vastus: PIR-vaahto: μ = 60 - pinnoite: μ > 10 Lämmönjohtavuus: Lämmönjohtavuusarvo: (EN 13165) λ D : 0,027 W/(m.K) mittaan 120 mm asti, 0,026 W/(m.K) mitasta 120 mm eteenpäin. R D-arvo (m 2.K/W) Paloturvallisuus: - Paloluokka standardin EN : Luokka E MG (mm) x 600 1,10 1,45-2,20-3,00-3, x 600 SP - - 1,85 2,20-3,00-3,70 4,60 5, x ,10 1,45 1,85 2,20 2,55 3,00 3,30 3,70 4,60 5, x ,45 1,85-2,55 3,00-3,70 4,60-25 KR ALU Tuotekuvaus: ALU on sataprosenttisesti CFK-, HCFK- ja HFK-vapaa eristelevy, joka on valmistettu kovasta polyisosyanaatti-vaahdosta. Levyssä on molemmin puolin monikerroksinen diffuusiotiivis alumiinipinta. Käyttökohteet: Floor: lattiaeriste (lattialämmitys ja betonilattia) Reunaviimeistely: Suora Lämmönjohtavuus: Lämmönjohtavuusarvo: (EN 13165) λ D : 0,022 W/(m.K) Tekniset ominaisuudet: - Ristikon päällepainatus: 100 x 200 mm tai 100 x 100 mm (apukeino lattialämmityksen asentamiseen) - Puristuslujuus 10% puristumalla: 150 kpa (15 ton/m²) - Suljettuja soluja: yli 95% - Vesihöyryn vastus: PIR-vaahto: μ = 60 KR ALU-pinnoite: μ > Paloturvallisuus: - Paloluokka standardin EN : Luokka F R D-arvo (m 2.K/W) KR ALU (mm) x ,80 2,25 2,70 3,15 3,60 4,05 4,75 5,45 6,35 7,25 8,15 9,05

26 26

27 Jokaiseen käyttökohteeseen oikea tarvike 27 Yleiset tarvikkeet IKO PU FIX GUN PISTOOLIVAAHTO Sininen, välittömästi laajentuva, polyuretaanivaahto. Eristelevyjen liimaamiseen ja tiivistämiseen. Kulutus: pakkaus riittää 12 neliöön asti. Pakkaus: 750 ml aerosolia voidaan käyttää yhdessä pistoolin kanssa. Tuotenumero: IKO PU GUN VAAHTOPISTOOLI pistooli on ammattilaisten pistooli, jonka osat ovat täysin metallisia. Tällä pistoolilla voi PU-vaahdon tulon säätää hyvin helposti. Pituudet 30, 60 ja 100 cm. Tuotenumero: IKO PU GUN PUHDISTUSVAAHTO Käyttövalmis puhdistusaine kovettumattoman PU-vaahdon ja liiman poistamiseen kaikista alustoista. Tuotenumero: ALU TEIPPI ALU-teippi on tarkoitettu käytettäväksi kohdissa, joissa eristelevyn ja sovelluksen välisten saumojen tulee olla ilmatiiviitä. Kulutus: 1,5 m /m 2. Pakkaus: 45 m x 50 mm, 24 rullaa / laatikko. Tasakaton eristys PU LIIMA Pysyvästi elastinen, yksikomponenttinen, kosteutta poistava polyuretaaniliima. Eristelevyjen ja bitumoitujen höyrynsulkujen liimaamiseen. Vahva liimaus alemman kerroksen ja eristelevyjen välillä. Kulutus: noin 5 m²/kg tai 0,2 kg/m². Pakkaus: 6,5 kg pakkaus suuttimen kanssa. IKOFIX COMBI-S KIINNITYSPAKKAUS Tuplapakkaus ruuveista ja laatoista eristelevyn kiinnitykseen puuhun tai teräskattoon. Pakkaus: 250 kappaletta. IKOFIX TRAPEZIUM PUR kulmapala 50 mm x 50 mm x 120 cm. IKOFIX EDS-S Ruuvit eristelevyjen kiinnittämiseen puuhun tai teräskattoon. Saatavuus pituuksissa eristepaksuuksiin mm. Pakkaus: 500 kappaletta.

28 28 IKOFIX DVP-EF NAULAUSLEVYKE Pyöreät laatat saatavilla 50 mm ja 70 mm halkaisijoilla. Paksuudet 0,7 mm ja 1 mm. Pakkaus: 1000 kappaletta. Pitkänomaiset laatat on pakattu 500 kappaleen pakkauksiin. IKOFIX TLK NAULAUSTULPAT Polypropeeni tulpat yhdistettynä EDS-S ruuveihin kylmäsiltojen katkaisemiseksi. 75 mm halkaisija paksuuksille mm. Pakkaus: 250 kappaletta. Harjakaton eristys (Sarking) ULTRA TEIPPI Kaasu- ja vesitiiviiseen eristämiseen esimerkiksi kourujen ja reunojen kohdalla. Saatavilla 10 metrin mittaisena ja leveyksinä 5 cm, 25 cm ja 30 cm. Tuotenumerot: IKO ENERTHERM POLYVENT Kaasu- ja vesitiiviiseen eristämiseen kourujen ja reunojen kohdalla. Saatavilla 10 metrin mittaisena ja leveyksinä 5 cm, 25 cm ja 30 cm. Tuotenumerot: IKOFIX SK ASSY AW40 Ruuvit eristelevyjen kiinnittämiseen harjakattoon. Ruuvin halkaisija: 8 mm, saatavilla eristepaksuuksiin mm. Pakkaus: 25 kappaletta. Ullakon eristäminen IKOFIX COMBI-S KIINNITYSPAKKAUS Tuplapakkaus ruuveista ja laatoista eristelevyn kiinnitykseen puuhun tai teräskatoon. Pakkaus: 250 kappaletta. IKOFIX EDS-S Ruuvit eristelevyjen kiinnittämiseen puuhun tai teräskattoon. Saatavuus pituuksissa eristepaksuuksiin mm. Pakkaus: 500 kappaletta. T-PROFIILI Valkoinen T-profiili, pituus 60 cm, Comfort Finish-eristeiden saumoihin. RUOSTUMATON TERÄSRUUVI Ruuvi Comfort Finish-eristeen kiinnittämiseksi kitapuuhun

29 29 Rakoseinän eristäminen IKOFIX FLEX ANKKURI Musta muovinen ankkuri eristelevyn kiinnittämiseen kiinteään pintaan. Saatavilla mittoina mm eriste paksuuksiin mm. Pakkaus: 250 kappaletta. IKOFIX RVS FLEX ANKKURI RuostumatonPUT ankkuri mustalle joustavalle muovitulpalle. Saatavilla pituuksina mm. Pakkaus: 250 kappaletta. Kaksi versiota: RVS A2 ja RVS A4 IKOFIX APUVÄLINE Apuväline Flex ja Perfo tulpille. Saatavilla eri pituuksia ja värejä Pakkaus: kappaleittain. IKOFIX PERFO TULPPA Sininen muovinen tulppa eristelevyn kiinnittämistä varten onkalopintaan. Saatavilla pituuksina mm eristepaksuuksille mm. Pakkaus: 250 kappaletta. IKOFIX RVS PERFO-ANKKURI RVS-ankkuri siniselle muoviselle tulpalle. Saatavuus pituuksissa mm. Pakkaus: 250 kappaletta. Kaksi versiota: RVS A2 ja RVS A4. IKOFIX PERFO APUVÄLINE Apuväline siniselle Perfo-tulpalle. Saatavissa mitoissa mm eriste paksuuksiin mm. Pakkaus: kappaleittain. IKOFIX APUVÄLINE RVS-apuväline RVS Perfo-ankkurille. Halkaisija: 4 mm, pakkaus: kappaleittain.. IKOFIX PUTKI Putki RVS Flex- tulpalle. Saatavilla mitoissa 75, 110, 200, 275 ja 300 mm. Pakkaus: kappaleittain.

30 30 Ulkoseinän eristämiseen IKOFIX EPDM NAUHA EPDM-nauha Wrap-järjestelmään. 20 cm. IKOFIX PLASTISOL L-profiili wrap-järjestelmään. Pituudet: 3 m, 40 mm x 40 mm. IKOFIX FAST ANKKURI Metallinen ankkuri eristelevyjen kiinnittämiseen suoraan tiileen tai betoniin. Saatavilla pituuksissa 150 mm (eriste enintään 100 mm) ja 180 mm (eriste enintään 130 mm). Lattian eristäminen IKOFIX TACKER Nitoja IKOfix-niiteille. Tuotenumero: IKOFIX LATTIANIITIT Niitit varmistamaan lattialämmitysputkien kiinnittämisen KR Alu eristelevyihin. Tuotenumero: mm - kappaletta Tuotenumero: mm - kappaletta IKOFIX REUNUS Itseliimautuva reunus, pituus 50 m. Saatavilla eri leveyksiä ja paksuuksia. Pakkaus: 8 rullaa. Tuotenumero: vihreä - 5/120 Tuotenumero: harmaa - 5/150 Tuotenumero: sininen - 8/150 Kellarin eristäminen IKOFIX BASE Paloturvallinen teräksinen kiinnitysruuvi eristelevyjen kattokiinnitykseen. Päällystettävissä. Halkaisija: 6 mm, saatavilla pituudet 60 mm-140 mm. IKOFIX BASE TULPPA Valkoinen tulppa Ikofix baselle. Kaunis viimeistely.

31 31

32 IKO Insulations, Combronde, Ranska. ERISTYS IKO nv - d Herbouvillekaai 80 - B-2020 Antwerpen - Belgia Puh.: +32 (0) Faksi: +32 (0) Vastaava toimittaja: An Cools - IKO Insulations - PB-V1/Fin/10/2015
