Suunto X6hr KÄYTTÖOPAS

Transkriptio

1 FI

2

3 Suunto X6hr KÄYTTÖOPAS FI

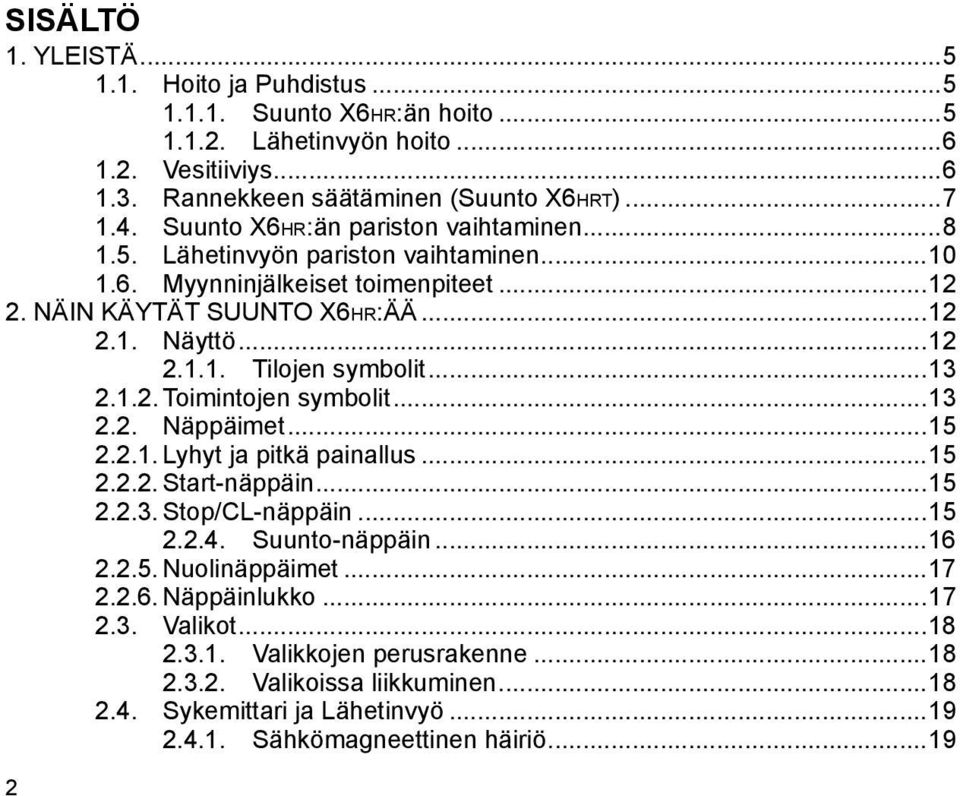

4 SISÄLTÖ 1. Yleistä Hoito ja Puhdistus Suunto X6hr:än hoito Lähetinvyön hoito Vesitiiviys Rannekkeen säätäminen (Suunto X6hrt) Suunto X6hr:än pariston vaihtaminen Lähetinvyön pariston vaihtaminen Myynninjälkeiset toimenpiteet Näin käytät Suunto X6hr:ÄÄ Näyttö Tilojen symbolit Toimintojen symbolit Näppäimet Lyhyt ja pitkä painallus Start-näppäin Stop/CL-näppäin Suunto-näppäin Nuolinäppäimet Näppäinlukko Valikot Valikkojen perusrakenne Valikoissa liikkuminen Sykemittari ja Lähetinvyö Sähkömagneettinen häiriö...19

5 .4.2. Varoituksia Suunto X6hr ja lähetinvyö vesiliikunnassa Sykemittarin aktivointi Tilat Yleistä Time-tila Perusnäyttö Alarm (Hälytys) Time (Kellonaika) Date (Päivämäärä) General (Yleiset käyttöasetukset) Units (Mittayksiköt) Compass-tila Perusnäyttö Use (Käyttötapa) Altitude/Sealevel (Viitekorkeus/-ilmanpaine) Compass (Kompassi) Weather-tila Perusnäyttö Use (Käyttötapa) Sealevel (Merenpinnan tason ilmanpaine) Alarm (Hälytys) Memory (Muisti) Hiking-tila Perusnäyttö Logbook (Lokikirja)

6 Use (Käyttötapa) Altitude (Viitekorkeus) Alarms (Hälytykset) Chrono -tila Perusnäyttö Memory (Muisti) Altitude (Viitekorkeus) Use (Käyttötapa) Timer (Intervalliajastin) HR Limits (Sykerajat) Muut ominaisuudet PC-liitäntä Tiedonsiirto Suunto Activity Managerin toiminnot SuuntoSports.com Laitteistovaatimukset SuuntoSports.com:in aihekokonaisuudet Näin aloitat Tekniset Tiedot Tekijänoikeudet ja tavaramerkki Ce Vastuunrajoitus ja ISO yhdenmukaisuus Laitteen hävittäminen

7 1. Yleistä Tämä käyttöopas on tarkoitettu Suunto X6hr:ää ja sen kaikkia tuotantoversioita varten. Suunto X6hr -rannetietokone on harrastuskäyttöön tarkoitettu luotettava elektroninen instrumentti. Ulkoilma- ja kestävyyslajien, kuten vuorikiipeilyn, juoksemisen ja pyöräilyn harrastajat voivat luottaa sen tarkkuuteen. HUOM: Suunto X6hr -rannetietokonetta ei ole tarkoitettu käytettäväksi mittaustilanteissa, jotka vaativat ammattimaista tai teollista mittaustarkkuutta. Rannetietokonetta ei pidä käyttää korkeus- tai ilmanpainemittauksiin lennettäessä pienkoneella tai muussa lentotoiminnassa Hoito ja Puhdistus Suunto X6hr:än hoito Tee vain tässä käyttöoppaassa mainitut hoitotoimenpiteet. Älä koskaan yritä purkaa Suunto X6hr:ää tai huoltaa sitä itse. Suojaa Suunto X6hr:ää iskuilta, korkeilta lämpötiloilta ja suoralta auringonvalolta. Kun et käytä laitetta, säilytä Suunto X6hr:ää huoneenlämmössä, puhtaassa ja kuivassa paikassa. Voit pyyhkiä laitteen puhtaaksi lämpimällä vedellä kostutetulla pyyhkeellä. Pinttyneet likatahrat voit poistaa miedolla saippualiuksella. Älä altista laitetta voimakkaille kemikaaleille kuten bensiinille, puhdistusaineille, asetonille, alkoholille, hyönteiskarkotteille, liimoille, maaleille tai muille vastaaville aineille. Pidä PC-liitännän piikit puhtaana esim. hammasharjan avulla. Pidä aina anturin ympärillä oleva alue puhtaana liasta ja hiekasta. Älä koskaan työnnä mitään anturin reikiin. 5

8 Lähetinvyön hoito Pese lähetin jokaisen käyttökerran jälkeen miedolla saippualiuoksella. Huuhtele ja kuivaa se huolellisesti. Säilytä lähetinvyötä kuivassa paikassa äläkä jätä sitä kosteaan tilaan. Hiki ja kosteus pitävät lähettimen elektrodit aktivoituneina, mikä lyhentää pariston ikää. Älä taivuttele tai venyttele lähetintä, koska taivuttelu saattaa vaurioittaa elektrodeja Vesitiiviys Suunto X6hr ja lähetinvyö on testattu ISO (International Organization for Standardization) standardin mukaisesti ( ja todettu vesitiiviiksi. Merkinnän water resistant ( vesitiivis ) lisäksi Suunto X6hr ja lähetinvyö on merkattu vedenalaisen paineensiedon syvyyslukemalla, joka vastaa testattua paineensietoa. Suunto X6hr on testattu 100 metrin (330 jalan) syvyyteen ja lähetinvyö 20 metrin (66 jalan) syvyyteen. Laitteissa oleva merkintä ei siis vastaa sukellussyvyyttä, vaan sitä syvyyttä veden alla, joka aiheuttaisi testatun paineen laitteeseen. Suunto X6hr:ää ei siis ole suunniteltu kestämään sukeltamista 100 metriin (330 jalkaan), eikä lähetinvyötä vastaavasti 20 metriin (66 jalkaan). Suunto X6hr on suunniteltu kestämään sadetta, suihkussa käyntiä, uintia tai muuta normaalia kosketusta veden kanssa. Laitteen painonappeja ei kuitenkaan saa painella sen ollessa kosketuksissa veden kanssa. HUOM: Suunto X6hr:ää tai lähetinvyötä ei saa käyttää sukeltaessa. 6

9 1.3. Rannekkeen säätäminen (SUUNTO X6hrt) Suunto X6hrt -mallin titaani-elastomeeriranneke on säädettävä käyttäjän ranteeseen sopivaksi. Tee lyhennys seuraavasti: 1. Poista solki vapauttamalla jousitapit neulalla, paperiliittimellä tai muulla terävällä esineellä. 2. Poista jousitapit rannekkeen rei istä. 3. Lyhennä ranneketta leikkaamalla sen sisäpinnan urien mukaisesti esimerkiksi saksilla. Jos et ole varma oikeasta pituudesta, leikkaa palat yksi kerrallaan ja testaa pituus joka leikkauksen jälkeen. Leikkaa vuorotellen rannekkeen kummaltakin puolelta, jotta puolista tulee yhtä pitkät. Varo lyhentämästä ranneketta liikaa. 4. Aseta jousitapit takaisin rannekkeen kummankin puolen viimeisiin reikiin. 5. Kiinnitä solki rannekkeeseen asettamalla jousitapit soljen reikiin. Soljen kummallakin puolella on kaksi reikää, joiden avulla voit hienosäätää rannekkeen pituutta. Tarkista, että jousitapit ovat rei issä suorassa. 7

10 1.4. Suunto X6hr:än pariston vaihtaminen Suunto X6hr toimii kolmen voltin CR 2032 litiumparistolla. Pariston käyttöikä on arviolta 12 kuukautta. Pariston alhaisen varaustason ilmaisin tulee näkyviin, kun paristossa on virtaa jäljellä noin 5-15 prosenttia. Paristo kannattaa tällöin vaihtaa. Myös erittäin kylmä ilma saattaa aktivoida alhaisen varaustason ilmaisimen vaikka paristossa olisikin vielä riittävästi virtaa. Vaihda paristo kun varaustason ilmaisin syttyy ja lämpötila on yli 10 C (50 F). HUOM: Taustavalon, korkeusmittarin ja kompassin runsas käyttö lyhentää pariston käyttöikää huomattavasti. Voit vaihtaa laitteiden paristot itse noudattaen varovaisuutta, jotta paristolokeroon tai rannetietokoneeseen ei pääse vettä. Käytä aina alkuperäisiä Suunto-paristopakkauksia, jotka sisältävät uuden pariston, paristolokeron kannen ja tiivisterenkaan. Pakkauksia myyvät viralliset Suunto-jälleenmyyjät. HUOM: Vaihda pariston vaihdon yhteydessä myös paristolokeron kansi ja tiivisterengas. Älä käytä vanhaa kantta tai tiivisterengasta. HUOM: Vaihdat paristot laitteisiin omalla vastuullasi. Suunto suosittelee, että laitteiden paristot vaihdatetaan virallisessa Suunto-huoltopalvelussa. 8

11 PARISTON VAIHTAMINEN Varmista, että olet hankkinut alkuperäisen Suunto-paristosarjan (johon sisältyy paristo ja tiivisterenkaalla varustettu pariston kansi) ennen kuin aloitat pariston vaihtamisen. 1. Aseta kolikko tai Suunnon paristonvaihtokolikko laitteen takana olevan paristokotelon kannen uraan tai reikiin. 2. Käännä kolikkoa vastapäivään, kunnes se on samansuuntainen auki-asennon merkin kanssa. Käännä ja nosta kantta samanaikaisesti kolikolla kunnes se aukeaa. 9

12 3. Poista paristokotelon kansi ja vanha paristo varovasti. Varo ettet vahingoita kosketuslaattaa. 4. Puhdista paristokotelon sisäpuolen tiivistyspinta ennen kuin asetat uuden pariston koteloon. 5. Aseta uusi paristo paristolokeroon siten, että positiivinen puoli (+) on ylöspäin. Työnnä paristo varovasti kosketuslaatan alle niin, ettei kosketuslaatta katkea tai taivu pois paikaltaan. 6. Aseta uusi paristokotelon kansi paristokotelon päälle siten, että kannen asentomerkki on laitteen taustassa olevan auki-asennon merkin kohdalla. 7. Paina kantta varovasti ja käännä sitä myötäpäivään kolikkoa käyttäen kunnes kannen asentomerkki on taustan kiinni-asentomerkin kohdalla. HUOM! Varmista pariston vaihtamisen jälkeen, että paristokotelo on kunnolla kiinni. Näin Suunto-laitteesi pysyy vesitiiviinä. Huolimaton pariston vaihto voi mitätöidä laitteen takuun. HUOM! Taustavalon runsas käyttö, erityisesti Night Use -asetuksella, vähentää huomattavasti pariston käyttöikää Lähetinvyön pariston vaihtaminen Lähetinvyö toimii kolmen voltin CR 2032 litiumparistolla. Lähetinvyön käyttöikä on noin 300 tuntia ihanteellisessa käyttölämpötilassa. Mikäli Suunto X6hr ei vastaanota signaalia lähetinvyön ollessa aktivoituna, patterinvaihto saattaa olla tarpeen. Muita signaalin vastaanottoon vaikuttavia tekijöitä on lueteltu kappaleessa

13 Vaihda paristo seuraavasti: 1. Aseta kolikko lähetinvyön paristolokeron kannen uraan. Paristolokero on lähetinvyön takaseinässä. 2. Käännä kolikkoa vastapäivään kunnes se on auki-merkin (open) kohdalla tai hiukan sen yli. 3. Poista paristolokeron kansi. Tarkista että tiivisterengas ja kaikki pinnat ovat puhtaita ja kuivia. Älä venytä tiivistettä. 4. Poista vanha paristo varovasti. 5. Aseta uusi paristo paristolokeroon siten, että positiivinen puoli (+) on ylöspäin. 6. Laita tiivisterengas takaisin, aseta paristolokeron kansi paikalleen ja käännä sitä kolikolla myötäpäivään kunnes ura on kiinni-merkin (close) kohdalla. HUOM: Suunto suosittelee paristolokeron kannen ja tiivisterenkaan vaihtamista paristonvaihdon yhteydessä lähettimen puhtauden ja vesitiiviyden varmistamiseksi. Vaihtokansia on saatavilla vaihtoparistojen kanssa. HUOM: Lähetinvyön ja rannetietokoneen paristolokerojen kannet eivät ole keskenään vaihdettavissa. 11

14 1.6. Myynninjälkeiset toimenpiteet Jos takuun puitteissa tapahtuvat korvaukset ovat aiheellisia, palauta tuote (rahtikulut maksettuina) Suunto-kauppiaallesi, joka on velvoitettu korjaamaan tuotteesi. Liitä mukaan nimesi, osoitteesi, todiste ostoksestasi ja/tai huoltorekisterikorttisi riippuen maasi säännöksistä. Tuote korjataan tai vaihdetaan ilmaiseksi ja palautetaan Suunto-kauppiaasi parhaaksi katsomassa ajassa edellyttäen että tarvittavat osat ovat saatavilla. Kaikki takuuehtojen ulkopuolelle jäävät korvaukset tehdään laitteen omistajan kustannukselle. Takuuta ei voi siirtää alkuperäiseltä omistajalta toiselle. Jos et saa yhteyttä Suunto-kauppiaaseesi, pyydä lisätietoja Suunnon maahantuojalta. Maahantuojan yhteystiedot löydät osoitteesta 2. Näin käytät Suunto X6hr:ää 2.1. Näyttö Tehtaalta lähtiessään Suunto X6hr on asetettu näyttämään Time- eli aikatilan perusnäytön tiedot eli päivämäärän, kellonajan sekä viikonpäivän. Aktivoi Suunto X6hr painamalla mitä tahansa näppäintä pitkään ( > 2 s). Näytölle ilmestyy teksti defrag of memory ja aikanäyttö aktivoituu muutaman sekunnin kuluttua. Voit myöhemmin itse valita, minkä tilan perusnäytön laite näyttää. Lisätietoa kellonajan asetuksesta saat luvusta Tilakohtaisten tietojen lisäksi Suunto X6hr:än näyttö sisältää useita symboleja. 12

15 Tilojen symbolit Näytön vasemmassa laidassa näkyvät symbolit ilmaisevat aktiivisen tilan eli ts. laitteen käyttötavan. Time Compass Weather Hiking Chrono Toimintojen symbolit Toimintojen symbolit ilmaisevat että jokin toiminnoista (esim. hälytys) on aktivoitu, tai että paristo tulee vaihtaa (alhaisen varaustason ilmaisin). Toimintojen symbolit ovat: Alarm (hälytys) Näytetään, kun jokin hälytyksistä on aktivoitu. Weather/Altitude/HR Alarm (korkeus/sää/sykehälytys) Näytetään, kun säähälytys, korkeushälytys, nousu/laskunopeushälytys tai sykerajahälytys on aktivoitu. 13

16 Logbook (lokikirja) Näytetään, kun lokikirja tallentaa tietoja. Chrono (ajanottokello) Näytetään, kun ajanottokello on aktivoitu ja tallentaa tietoja. Use alti/baro (käytä korkeusmittarina/ilmapuntarina) Ilmaisee, että ilmanpaineanturia käytetään ilmapuntarina ja että korkeuslukema on lukittu. Päällä kun valitset ilmanpaineen näkymään säätietoina. Tällöin korkeuslukema Hiking, Chrono ja Compass -tiloissa on lukittu. Lisätietoja löydät luvusta Battery (pariston alhaisen varaustason ilmaisin) Näytetään, kun pariston varauksesta on jäljellä 5-15 prosenttia ja paristo tulee vaihtaa. Näppäinlukko Näytetään, kun näppäimet on lukittu. Syke Näytetään, kun sykemittari vastaanottaa sykesignaalia. Välkkyy tahdissa sykkeen kanssa. 14

17 2.2. Näppäimet Lyhyt ja pitkä painallus Voit suorittaa näppäinten avulla eri toimintoja riippuen siitä, kuinka kauan painat tiettyä näppäintä. Tavallinen tai lyhyt painallus tarkoittaa sitä, että näppäintä painetaan nopeasti. Pitkä painallus tarkoittaa sitä, että näppäintä painetaan yli 2 sekuntia Start-näppäin Lyhyt painallus Käynnistää ajanottokellon sekä tallentaa ja näyttää väliajat laitteen ollessa Chronotilassa. Tallentaa Hiking-tilassa reittipisteen tiedot (sijainnin korkeus, syke ja kellonaika). Pitkä painallus Aktivoi taustavalon silloin kun taustavalon asetuksena ei ole Off eli pois päältä. Taustavalo palaa asetuksia suorittaessasi sekä viisi sekuntia viimeisen painalluksen jälkeen. Lisätietoa taustavalon asetuksista löydät luvusta Stop/CL-näppäin Lyhyt painallus Laite palaa edelliselle valikkotasolle tai edelliseen asetukseen hyväksymättä muuttamaasi asetusta. 15

18 Pysäyttää ajanottokellon laitteen ollessa Chrono-tilassa. Kun laite on jonkin muun tilan perusnäytössä, näppäin toimii pikavalintanäppäimenä, jonka avulla voit valita perusnäytön alimman kentän kolmesta eri toimintavaihtoehdosta haluamasi. Pikavalintana tekemäsi asetus säilyy vaikka vaihtaisit tilaa tai valikkotasoa. Pitkä painallus Palaa senhetkisen tilan perusnäyttöön hyväksymättä muuttamaasi asetusta. Jos laite on Chrono-tilassa, pitkä painallus nollaa ajanottokellon tiedot Suunto-näppäin Lyhyt painallus Avaa alemman tason valikon. Hyväksyy nuolinäppäinten avulla tehdyt asetukset ja siirtyy toiminnon seuraavaan vaiheeseen. Palaa toimintovalikkoon viimeisen vaiheen jälkeen. Jos toiminnolla on kaksi asetusvaihtoehtoa (esim. kuvakkeet päällä/pois), vaihtaa aktiivisen asetuksen toiseen. Uusi lyhyt painallus hyväksyy näin tehdyn valinnan ja laite palaa toimintovalikkoon. Pitkä painallus Hyväksyy tehdyn asetuksen ja palaa senhetkisen tilan perusnäyttöön. Jos toiminnolla on kaksi asetusvaihtoehtoa (esim. kuvakkeet päällä/pois), hyväksyy aktiivisen asetuksen ja palaa senhetkisen tilan perusnäyttöön. Aktivoi tai kytkee pois päältä sykerajahälytyksen kaikkien tilojen päänäytöllä 16

19 Nuolinäppäimet Lyhyt painallus Vaihtaa tiloja päänäytöllä. Selaa valikkoa ylös ja alas sekä lokikirjaa ja muistia eteen- ja taaksepäin. Muuttaa arvoja. Nuoli ylös kasvattaa arvoa ja nuoli alas pienentää sitä. Jos vaihtoehtoja on kaksi (esim. kuvakkeet päällä/pois), voit muuttaa asetusta molempien nuolien avulla Näppäinlukko Näppäinlukko estää näppäinten painamisen vahingossa. Jos yrität painaa näppäimiä niiden ollessa lukittuna, viesti unlock press suunto (avaa painamalla Suunto-näppäintä) ilmestyy näytölle. Näppäinten lukitseminen Lukitse näppäimet seuraavasti: 1. Paina Suunto-näppäintä. Toimintovalikko aukeaa. 2. Paina Start-näppäintä kahden sekunnin kuluessa. Näppäimet lukitaan ja Suunto X6hr siirtyy senhetkisen tilan perusnäyttöön. Näppäinlukon avaaminen Avaa näppäinlukko seuraavasti: 1. Paina Suunto-näppäintä. Näytölle ilmestyy viesti: now press start (Paina Startnäppäintä). 2. Paina Start-näppäintä kahden sekunnin kuluessa. 17

20 2.3. Valikot Valikkojen perusrakenne Valikot on järjestetty hierarkkisesti eri käyttötilojen alle. Kun valitset tietyn tilan, sen perusnäyttö ilmestyy näytölle. Kun painat Suunto-näppäintä perusnäytössä, aukaiset toimintovalikon jossa näet kyseisen tilan eri toiminnot. Tämä valikko sisältää useita toimintoja ja kaikki toiminnot puolestaan sisältävät alatoimintoja tai -asetuksia. Näistä rakentuu hierarkkinen valikkorakenne Valikoissa liikkuminen Voit selata valikon sisältämiä toimintoja Suunto X6hr:än oikeassa reunassa olevilla nuolinäppäimillä. Näyttöön mahtuu kolme toimintovaihtoehtoa kerrallaan. Aktiivinen toiminto, jonka voit siis valita, näytetään korostettuna. Näytön oikeassa laidassa on valikkotoimintojen lukumäärän ilmaisin. Aktiivisen valikkotoiminnon järjestysnumero näytetään ilmaisimen vieressä. Valitsemalla jonkin valikon toiminnoista niin että se näkyy korostettuna ja painamalla Suunto-näppäintä voit siirtyä alemmalle valikkotasolle. Kun haluat palata edelliselle tasolle, paina Stop/CL-näppäintä. Huomaa, että Stop/CL -näppäimen painaminen ei tallenna muutosta. Hyväksy ja tallenna muutokset painamalla Suunto-näppäintä. Kun haluat palata suoraan senhetkisen tilan perusnäyttöön, paina joko Suunto-näppäintä (tallentaa tehdyt muutokset) tai Stop/CL -näppäintä (hylkää viimeisen muutoksen) yli kaksi sekuntia. Suunto X6hr on suunniteltu ohjaamaan käyttäjäänsä mahdollisimman paljon tämän liikkuessa eri valikoitten välillä. Kun suoritat jonkin toiminnon, Suunto X6hr palaa usein automaattisesti valikkoon jota todennäköisesti tarvitset seuraavaksi. Jos yrität suorittaa 18

21 mahdottoman toiminnon, Suunto X6hr ilmoittaa siitä viestillä sekä suosittelee tämän jälkeen automaattisesti oikeaa toimintoa näyttämällä sen korostettuna Sykemittari ja lähetinvyö Sykemittari on Suunto X6hr:än päätoiminto. Se tarjoaa käyttäjälleen monipuolisia toimintoja fyysisen suorituskyvyn mittaamiseen ja analysointiin erilaisissa olosuhteissa. Yhteiskäytössä korkeusmittaritoiminnon kanssa on mahdollista tarkastella nousujen ja laskujen sekä korkeuden vaikutusta sykkeeseen. Sykearvot voidaan tallentaa Suunto X6hr:än muistiin ja siirtää PC:lle analysoitavaksi. Sykearvot saadaan näkyviin Hiking ja Chrono-tiloissa Sähkömagneettinen häiriö Korkeajännitelinjat, liikennevalot, sähköjunien ja raitiovaunujen sähkölinjat, televisio, autot, langattomat pyörätietokoneet, kuntolaitteet ja matkapuhelimet kuten myös turvaportin läpi kulkeminen voivat aiheuttaa häiriötä sykemittaukseen Varoituksia Henkilöt, joilla on sydämentahdistin, käyttävät sykemittaria omalla vastuullaan. Ennen sykemittarin käyttöönottoa suosittelemme kuntotestin suorittamista lääkärin valvonnan alaisena. Näin varmistat sydämentahdistimen ja sykemittarin yhteiskäytön turvallisuuden ja luotettavuuden. Jos olet aloittamassa säännöllistä liikuntaa pitemmän tauon jälkeen, liikunta voi sisältää joitakin riskejä. Suosittelemme lääkärintarkastuksessa käyntiä ennen säännöllisen kunto-ohjelman aloittamista. Häiriöitä saattaa esiintyä korkeajännitelinjojen, televisioiden, autojen, pyörätietokoneiden, kuntolaitteiden ja matkapuhelimien läheisyydessä. Rannetietokone on parasta 19

22 sijoittaa vähintään 0,9 metrin päähän lähettimestä. Varmista ettei muita lähettimiä ole kantaman sisäpuolella, sillä ne voivat antaa väärän lukeman. Vältä toistuvia iskuja Suunto X6hr:ään; ne voivat aiheuttaa väärän sykelukeman Suunto X6hr:än ja lähetinvyön käyttö vesiliikunnassa Sykemittaus vesiliikunnassa on teknisesti vaativaa seuraavista syistä: Klooripitoinen allasvesi ja suolainen merivesi saattavat olla hyvin johtavia. Tällöin lähettimen elektrodit voivat mennä oikosulkuun eikä lähetin pysty havaisemaan EKG-signaalia. Veteen hyppääminen tai erityisen voimakkaat lihasliikkeet vedessä voivat siirtää lähettimen paikkaan, missä EKG-signaalin mittaaminen ei ole mahdollista. EKG-signaalin voimakkuus vaihtelee yksilöllisesti henkilön kehosta riippuen. Alhaisen EKG-signaalitason aiheuttamia toimintaongelmia ilmenee enemmän vesiliikunnassa kuin muussa käytössä Sykemittarin aktivointi Kiinnitä lähetinvyö seuraavasti: 1. Kiinnitä joustavan vyön toinen pää huolellisesti napsauttamalla lähettimeen. 2. Säädä vyön pituus itsellesi sopivaksi. Kiinnitä lähetin rintakehäsi ympärille, rintalihasten alapuolelle, napsauttamalla joustavan vyön toinenkin pää kiinni lähettimeen. 3. Vedä lähetin irti rintakehästäsi ja kostuta uralliset elektrodi-pinnat. Sykemittari toimii, kun elektrodit ovat kosteat. 4. Tarkista, että lähetin istuu napakasti ja kostutetut elektrodit ovat ihoasi vasten. Tarkista, että logo on rintakehäsi keskellä oikein päin. 5. Kiinnitä Suunto X6hr ranteeseesi. 6. Siirry Chrono-tilaan ja odota kunnes sykelukema ilmestyy näytön alimmalle riville. 20

23 Tai siirry Hiking-tilaan, valitse heart rate/time pikavalinta näytön alimmalta riviltä ja odota kunnes sykelukema tulee näkyviin. 7. Kun haluat aloittaa sykemittauksen Chrono-tilassa, paina Start-näppäintä sykelukeman ilmestyttyä. HUOM: Suosittelemme että puet lähettimen paljasta ihoasi vasten. Jos kuitenkin mieluumin pidät lähetintä ohuen paidan päällä, huolehdi että paita on riittävän märkä lähettimen kohdalta. 3. Tilat 3.1. Yleistä Suunto X6hr sisältää viisi eri tilaa, eli ts. käyttötapaa: Time (aika), Compass (kompassi), Weather (sää), Hiking (vaellus) ja Chrono (ajanottokello). Tilojen symbolit näkyvät laitteen näytön vasemmassa reunassa. Kun valitset tiloista haluamasi, sen ilmaisin ilmestyy näytölle kyseisen tilan symbolin viereen. Jos Icons-toiminto on aktivoituna, näytölle ilmestyy tilan valittuasi hetkeksi myös sitä symboloiva kuvake. Voit selata eri tiloja painamalla nuolinäppäimiä ollessasi minkä tahansa tilan perusnäytössä. Kun lopetat vaihtoehtojen selaamisen, valitsemasi tilan nimi ja kuvake näkyvät näytöllä hetken. Tämän jälkeen kyseisen tilan perusnäyttö aukeaa automaattisesti. HUOM: Tilan symbolin lisäksi myös Use- eli käyttötapailmaisin voidaan näyttää Compass- tai Weather-tilojen symboleitten vieressä. Jos Use-toiminnon asetuksena on Alti, käyttötapailmaisin näkyy Compass-tilan symbolin vieressä. Jos taas asetuksena on Baro, ilmaisin näkyy Weather-tilan symbolin vieressä. Lisätietoa Alti ja Baro - vaihtoehtojen käytöstä löydät luvusta

24 3.2. Time-tila Perusnäyttö Kun valitset Time- eli aikatilan, sen perusnäyttö aukeaa. Perusnäytöllä on kolme riviä: Päivämäärä Ensimmäisellä rivillä on päivämäärä halutussa muodossa. Lisätietoa päivämäärän kirjoitusasun muuttamisesta löydät luvusta Kellonaika Toisella rivillä on kellonaika halutussa muodossa. Lisätietoa 12- tai 24-tuntisen kellon valitsemisesta löydät luvusta Pikavalinnat Kolmannella rivillä näytetään joko viikonpäivä, sekunnit tai kaksoisaika. Voit vaihtaa kolmannella rivillä näytettävän tiedon painamalla Stop/CL-näppäintä. Päivämäärä: Näyttää senhetkisen viikonpäivän. Sekunnit: Näyttää sekunnit. Kaksoisaika: Näyttää kaksoisajan mikäli se on määritelty Alarm / Hälytys Alarm-toiminnon avulla voit määritellä kolme eri hälytystä. Hälytyksen kellonajan lisäksi voit määritellä myös päivämäärän. Jos et aseta päivämäärää, hälytys soi päivittäin, edellyttäen että olet määrittänyt hälytyksen asetukseksi On, eli päällä. Aktivoituasi hälytyksen, sen symboli näkyy Suunto X6hr:än näytöllä. 22

25 Hälytysten asettaminen Aseta hälytys seuraavasti: 1. Toimintovalikon ensimmäinen rivi Alarm näkyy automaattisesti korostettuna. Valitse se painamalla Suunto-näppäintä. Aukeavasta alavalikosta näet hälytysten asetukset. Avatessasi valikon ensimmäistä kertaa hälytysten oletusarvona on Off eli pois päältä. 2. Valitse haluamasi hälytys nuolinäppäimillä ja paina Suunto-näppäintä. Näytölle ilmestyvät hälytyksen tiedot sekä On/Off-asetus korostettuna. Kun avaat hälytyksen tiedot ensimmäistä kertaa, kellonajan oletusarvona on 00: Vaihda nuolinäppäimillä hälytyksen asetukseksi On, eli päällä. 4. Paina Suunto-näppäintä. Hälytyksen symboli ilmestyy näytölle ja tunnit näkyvät korostettuna. 5. Aseta tunnit nuolinäppäimillä ja paina Suunto-näppäintä. Minuutit näkyvät korostettuna. 6. Aseta minuutit nuolinäppäimillä ja paina Suunto-näppäintä. 7. Jos haluat että hälytys soi päivittäin, hyväksy päiväyksen muoto dd.mm (pp. kk) painamalla Suunto-näppäintä. (Pitkällä painalluksella palaat suoraan perusnäyttöön, painamalla nopeasti kaksi kertaa aktivoit ensin mm-kentän ja palaat sitten toimintovalikkoon.) Hälytys on nyt asetettu soimaan päivittäin ja laite palaa toimintovalikkoon. 8. Jos haluat asettaa hälytyksen tietylle päivämäärälle, määrittele päivä (dd) ja kuukausi (mm) nuolinäppäimillä ja hyväksy se painamalla Suunto-näppäintä. Hälytys on nyt asetettu soimaan vain tiettynä päivänä ja laite palaa toimintovalikkoon. 23

26 Hälytysten poistaminen Poista hälytys seuraavasti: 1. Valitse toimintovalikosta kohta Alarm ja paina Suunto-näppäintä. 2. Valitse nuolinäppäimillä hälytys jonka haluat poistaa ja paina Suunto-näppäintä. Näytölle ilmestyvät hälytyksen tiedot sekä On/Off-asetus korostettuna. 3. Vaihda nuolinäppäimillä hälytyksen asetukseksi Off eli pois ja paina Suunto-näppäintä. Hälytyksen symboli häviää näytöltä. Hälytysten kuittaaminen Kun hälytys soi, voit lopettaa sen painamalla mitä tahansa näppäintä. Hälytys lakkaa automaattisesti 30 sekunnin kuluttua Time / Kellonaika Time eli aika tarkoittaa Time-tilan perusnäytön toisella rivillä näkyvää kellonaikaa. Dual time eli kaksoisaikatoiminnon avulla voit seurata lisäksi toista kellonaikaa, esimerkiksi matkustaessasi toisella aikavyöhykkeellä. Voit näyttää kaksoisajan Timetilan perusnäytön kolmannella rivillä pikavalintaa käyttämällä: ollessasi perusnäytöllä, paina Stop/CL-näppäintä kunnes näet kaksoisajan. Ajan ja kaksoisajan asettaminen Aseta aika ja kaksoisaika seuraavasti: 1. Valitse toimintovalikosta kohta Time ja paina Suunto-näppäintä. Valikko, joka sisältää vaihtoehdot Time (kellonaika) ja Dual Time (kaksoisaika) aukeaa. 2. Valitse vaihtoehdoista haluamasi nuolinäppäimillä ja paina Suunto-näppäintä. Tunnit näkyvät korostettuna. 24

27 3. Aseta tunnit nuolinäppäimillä ja paina Suunto-näppäintä. Minuutit näkyvät korostettuna. HUOM: Jos asetuksissa on valittuna 12-tuntinen kello, symboli AM (aamupäivä) tai PM (iltapäivä) näkyy alimmalla rivillä. Lisätietoa 12/24 -tuntisesta kellosta löydät luvusta Aseta minuutit nuolinäppäimillä ja paina Suunto-näppäintä. Sekunnit näkyvät korostettuna. 5. Jos painat nuolinäppäintä sekuntikentässä, sekunnit nollataan. Jos haluat asettaa sekunneille tietyn arvon, paina nuolinäppäintä uudelleen jolloin sekunnit alkavat juosta. Kun sekuntien lukema on haluamasi, paina Suunto-näppäintä. Laite palaa automaattisesti toimintovalikkoon. HUOM: Asettaessasi Time-toiminnon sekunnit, ne päivittyvät automaattisesti myös Dual Time -toimintoon. HUOM: Dual Time -toiminnossa voit määritellä vain tunnit ja minuutit, sekunnit määrittyvät automaattisesti Time-toiminnon mukaan Date (Päivämäärä) Päivämäärä eli Date voidaan antaa kolmessa eri muodossa: dd.mm, mm.dd tai day. Lisätietoa päivämäärän kirjoitusasun muuttamisesta löydät luvusta Päivämäärän asettaminen Aseta päivämäärä seuraavasti: 1. Valitse toimintovalikosta kohta Date ja paina Suunto-näppäintä. Ensimmäinen kenttä näkyy korostettuna. 2. Määritä ensimmäisen aktiivisen kentän arvo (päivä tai kuukausi, kirjoitusasusta 25

28 riippuen) nuolinäppäimillä ja paina Suunto-näppäintä. Seuraava kenttä näkyy korostettuna. 3. Määritä toisen kentän arvo nuolinäppäimillä ja paina Suunto-näppäintä. Vuosiluku näkyy korostettuna. 4. Määritä vuosiluku nuolinäppäimillä ja paina Suunto-näppäintä. (Kaikki arvot tarkoittavat 2000-lukua.) Laite palaa automaattisesti perusnäyttöön. HUOM: Viikonpäivä päivittyy perusnäytön kolmannelle riville automaattisesti asettamasi päivämäärän mukaan General (Yleiset käyttöasetukset) General-toiminto sisältää Suunto X6hr:än yleiset käyttöasetukset. Merkkiäänten asetukset (Tones) Tones-toiminnolla voit määrittää ilmaistaanko toiminnon onnistunut suorittaminen merkkiäänellä. Voit asettaa merkkiäänet joko päälle (On) tai pois (Off). Aseta merkkiäänet seuraavasti: 1. Valitse toimintovalikosta kohta General ja paina Suunto-näppäintä. Käyttöasetusvalikko aukeaa. 2. Valitse nuolinäppäimillä kohta Tones ja paina Suunto-näppäintä. On/Off-kenttä näkyy korostettuna. 3. Vaihda nuolinäppäimillä kentän arvoksi joko On (päällä) tai Off (pois) ja paina Suuntonäppäintä. Merkkiäänten asetukset on nyt suoritettu. Kuvakkeiden asetukset (Icons) Icons-toiminnon avulla voit määrittää, näkyykö näytöllä tilaa vaihdettuasi hetken sitä vastaava kuvake. Voit joko näyttää (On) tai piilottaa (Off) kuvakkeet. 26

29 Aseta kuvakkeet seuraavasti: 1. Valitse toimintovalikosta kohta General ja paina Suunto-näppäintä. Käyttöasetusvalikko aukeaa. 2. Valitse kohta Icons ja paina Suunto-näppäintä. On/Off-kenttä näkyy korostettuna. 3. Vaihda nuolinäppäimillä kentän arvoksi joko On (päällä) tai Off (pois) ja paina Suuntonäppäintä. Kuvakkeiden asetukset on nyt suoritettu. Taustavalon asetukset (Light) Light-toiminnon avulla voit määrittää näytön taustavalon asetukset. Vaihtoehtoja on kolme: Normal: Taustavalo syttyy muissa paitsi Chrono-tilassa kun painat Start-näppäintä yli 2 sekuntia. Taustavalo palaa 5 sekuntia viimeisen painalluksen jälkeen. HUOM: Kun laite on Chrono-tilassa ja taustavalon asetuksena on Normal, Startpainikkeen painaminen käynnistää ajanottokellon. Jos haluat että taustavalo syttyy myös Chrono-tilassa, määritä taustavalon asetukseksi Night Use. Off: Taustavalo on pois päältä, eli se ei syty mistään näppäimestä tai hälytyksen aikana. Night Use: Taustavalo syttyy kun painat mitä tahansa näppäintä ja palaa 5 sekuntia viimeisen painalluksen jälkeen. HUOM: Sykemittaus keskeytyy taustavalon ollessa päällä. HUOM: Jos Night Use tai Normal-asetus on valittuna, taustavalo syttyy myös hälytyksen soidessa. Vaihda taustavalon asetuksia seuraavasti: 1. Valitse toimintovalikosta kohta General ja paina Suunto-näppäintä. Käyttöasetusvalikko aukeaa. 27

30 2. Valitse nuolinäppäimillä kohta Light ja paina Suunto-näppäintä. Taustavalon senhetkinen asetus näkyy korostettuna. 3. Valitse nuolinäppäimillä taustavalon asetuksista haluamasi ja paina Suunto-näppäintä. Taustavalon asetukset on nyt suoritettu ja laite palaa toimintovalikkoon. Ilmanpaineanturin kalibrointi (Sensor) Suunto X6hr:n ilmanpaineanturi kalibroidaan tarkasti ennen kuin se lähtee tehtaalta. Kalibraatio voi kuitenkin muuttua ajan kuluessa. Voit muuttaa kalibrointia, mutta tee se ainoastaan jos huomaat, että Weather-tilan näytön alarivillä näkyvä nykyinen ilmanpainelukema eroaa tarkkuusilmapuntarilla mitatusta lukemasta. Voit asettaa arvon 0,1 hpa:n tai 0,01 inhg:n tarkkuudella. Tarkkuusilmapuntarilla tapahtuva mittaus tulisi suorittaa vähintään samalla tarkkuudella. Jos olet epävarma, ota yhteys Suunnon tekniseen tukeen ennen kuin muutat kalibraatiota. Ilmanpaineanturin kalibrointi: 1. Valitse toimintavalikosta kohta General ja paina Suunto-näppäintä. General-valikko avautuu. 2. Valitse kohta Sensor ja paina Suunto-näppäintä. Ruudulle ilmestyy viesti sensor calibration, ja nykyinen absoluuttinen ilmanpaine näkyy korostettuna. 3. Aseta nuolinäppäimillä absoluuttinen ilmanpaine vastaamaan tarkkuusilmapuntarilla mitattua arvoa ja paina Suunto-näppäintä. Laite palaa toimintovalikkoon. HUOM: Voit palauttaa alkuperäisen kalibraation selaamalla nuolinäppäimillä kohtaan Default. 28

31 Units (Mittayksiköt) Units-toiminnon avulla voit määrittää mittayksiköt joita käytetään Suunto X6hr:än toiminnoissa ja asetuksissa. Mittayksikköasetukset vaikuttavat kaikkien tilojen tietojenesitystapaan. Kellotyypin asettaminen (Time) Time-asetuksen avulla voit määrittää käytätkö 12- vai 24-tuntista aikanäyttöä. Vaihda kellotyyppiä seuraavasti: 1. Valitse toimintovalikosta kohta Units ja paina Suunto-näppäintä. Units-toiminnon alavalikko aukeaa. 2. Valitse kohta Time ja paina Suunto-näppäintä. 12/24 h -kenttä aktivoituu. 3. Valitse haluamasi asetus nuolinäppäimillä ja paina Suunto-näppäintä. Kellotyypin asetukset on nyt suoritettu. Päiväyksen merkintätavan asettaminen (Date) Date-asetuksen avulla voit määritellä päivämäärän merkintätavan. Vaihtoehdot ovat: DD.MM: Päivä merkitään ennen kuukautta, esim MM.DD: Kuukausi merkitään ennen päivää, esim Day: Ainoastaan päivä näytetään, esim. 27. Vaihda päiväyksen merkintätapaa seuraavasti: 1. Valitse toimintovalikosta kohta Units ja paina Suunto-näppäintä. Units-toiminnon alavalikko aukeaa. 2. Valitse nuolinäppäimillä kohta Date ja paina Suunto-näppäintä. 3. Valitse haluamasi merkintätapa nuolinäppäimillä ja paina Suunto-näppäintä. Haluamasi merkintätapa on nyt valittu ja laite palaa toimintovalikkoon. 29

32 Lämpötilan mittayksikön asettaminen (Temp) Temp-asetuksen avulla voit määritellä lämpötilan mittayksikön. Vaihtoehdot ovat Celsius ( C) ja Fahrenheit ( F). Vaihda mittayksikköä seuraavasti: 1. Valitse toimintovalikosta kohta Units ja paina Suunto-näppäintä. Units-toiminnon alavalikko aukeaa. 2. Valitse nuolinäppäimillä kohta Temp ja paina Suunto-näppäintä. Lämpötilan mittayksikön kenttä näkyy korostettuna. 3. Valitse haluamasi mittayksikkö nuolinäppäimillä ja paina Suunto-näppäintä. Lämpötilan mittayksikkö on nyt asetettu. Ilmanpaineen mittayksikön asettaminen (Pres) Käytetty ilmanpaineen mittayksikkö määräytyy Pres-asetuksen mukaan. Vaihtoehdot ovat hpa ja inhg. Voit vaihtaa mittayksikköä seuraavasti: 1. Valitse toimintovalikosta kohta Units ja paina Suunto-näppäintä. Units-toiminnon alavalikko aukeaa. 2. Valitse nuolinäppäimillä kohta Pres ja paina Suunto-näppäintä. Ilmanpaineen mittayksikön kenttä näkyy korostettuna. 3. Valitse haluamasi mittayksikkö nuolinäppäimillä ja paina Suunto-näppäintä. Ilmanpaineen mittayksikkö on nyt asetettu. Korkeusmittarin mittayksikön asettaminen (Elev) Elev-asetuksen avulla voit määritellä korkeusmittarin käyttämän mittayksikön. Vaihtoehdot ovat metri (m) ja jalka (ft). 30

33 Vaihda mittayksikköä seuraavasti: 1. Valitse toimintovalikosta kohta Units ja paina Suunto-näppäintä. Units-toiminnon alavalikko aukeaa. 2. Valitse nuolinäppäimillä kohta Elev ja paina Suunto-näppäintä. Korkeusmittarin senhetkinen mittayksikkö näkyy korostettuna. 3. Valitse haluamasi mittayksikkö nuolinäppäimillä ja paina Suunto-näppäintä. Korkeusmittarin mittayksikkö on nyt asetettu. Nousu- tai laskunopeuden mittayksikön asettaminen (Asc/Dsc) Asc/Dsc-asetuksen avulla voit määritellä miten nousu- tai laskunopeus ilmaistaan. Vaihtoehdot ovat: m/s m/min m/h ft/s ft/min ft/h Vaihda mittayksikköä seuraavasti: 1. Valitse toimintovalikosta kohta Units ja paina Suunto-näppäintä. Units-toiminnon alavalikko aukeaa. 2. Valitse nuolinäppäimillä kohta Asc/Dsc ja paina Suunto-näppäintä. 3. Valitse haluamasi mittayksikkö nuolinäppäimillä ja paina Suunto-näppäintä. Mittayksikkö on nyt asetettu ja laite palaa toimintovalikkoon. 31

34 3.3. Compass-tila HUOM: Sykemittaus keskeytyy, kun käytät kompassia Perusnäyttö Kun valitset Compass- eli kompassitilan, sen perusnäyttö aukeaa. Perusnäytöllä on kolme riviä. Suuntima Ensimmäisellä rivillä on suuntima, jonka voit määrittää helposti Suunto X6hr:än kohdistusmerkkien avulla. Suuntima näkyy korostettuna, kun kompassi on vaakatasossa. Tarkan suuntiman saaminen edellyttää, että kompassi pidetään vaakatasossa. Kompassi Toisella rivillä näet Suunto X6hr:än suunnan graafisen kompassin ruusun avulla. Kompassin ruususta näet pää- ja väli-ilmansuunnat. Kompassin magneettianturi toimii kerrallaan 40 sekunnin ajan. Kun tämä aika on kulunut, kompassi siirtyy virransäästötilaan ja näytölle ilmestyy viesti start compass (käynnistä kompassi). Kun haluat aktivoida kompassin anturin, paina Start-näppäintä. Pikavalinnat Perusnäytön kolmannella rivillä voidaan näyttää kolme eri tietoa, voit valita vaihtoehdoista haluamasi pikavalintanäppäimen avulla. Vaihda näytettävä toiminto toiseen painamalla Stop/CL-näppäintä. Korkeus: Jos Use-toiminnon asetuksena on Alti, näytetään senhetkisen sijainnin korkeus. Jos taas Use-toiminnon asetuksena on Baro, näytetään vertailukorkeus. Lisätietoa Alti- ja Baro-vaihtoehtojen käytöstä löydät kappaleesta

35 Suuntiman seuraus: Tämän toiminnon avulla voit seurata tiettyä suuntaa maastossa. Käyttäessäsi toimintoa ensimmäistä kertaa, seurattava suunta asteina on 0. Aloita suunnan etsintä liikuttamalla Suunto X6hr:ää vaakasuunnassa kunnes näet oikean suunnan ensimmäisellä rivillä. Tallenna suunta painamalla Start-näppäintä. Valitsemasi suunta näytetään kolmannella rivillä kunnes määrität sille uuden arvon painamalla Start-näppäintä uudelleen. Kun olet asettanut haluamasi suunnan, keskimmäisellä rivillä näkyvään kompassin ruusuun ilmestyy kyseistä suuntaa osoittava pystysuuntainen katkoviiva. HUOM: Tracking-toiminto muistaa viimeksi asettamasi suunnan aina kun aktivoit sen Stop/CL-näppäimellä. Aika. Näyttää senhetkisen kellonajan. HUOM: Pikavalinnat toimivat normaalisti myös virransäästötilassa. Kompassi aktivoituu automaattisesti kun käytät Bearing Tracking-toimintoa pikavalinnan avulla Use (Käyttötapa) Use-toiminnon avulla voit määritellä käytetäänkö ilmanpaineanturia korkeusmittarina vaiko ilmapuntarina. Jos valitset asetuksen Alti (korkeusmittari), mitattu ilmanpaine näytetään korkeustietoina ja laite tulkitsee siinä tapahtuvat muutokset korkeusmuutoksiksi. Valitessasi Alti-vaihtoehdon, Compass-, Hiking- ja Chrono-tilan korkeusarvot muuttuvat mutta Weather-tilan toisella rivillä näytettävä ilmanpaine merenpinnan tasolla ei muutu.absoluuttisen ilmanpaineen lukema muuttuu jos olet valinnut sen Weather-tilan kolmannella rivillä näytettäväksi tiedoksi. Jos valitset asetuksen Baro (ilmapuntari), mitattu ilmanpaine näytetään säätietoina ja laite tulkitsee siinä tapahtuvat muutokset säämuutoksiksi. 33

36 Valitessasi Baro-vaihtoehdon, Compass-, Hiking- ja Chrono-tilan korkeusarvot eivät muutu. Weather-tilan absoluuttinen ilmanpaine ja ilmanpaine merenpinnan tasolla sen sijaan muuttuvat. Valitse oikea vaihtoehto sen mukaan, mitä haluat mitata. Esimerkiksi vaellusretkellä voit valita Alti-vaihtoehdon nähdäksesi kuinka korkealle olet kiivennyt. Kun leiriydyt yöksi, voit vaihtaa asetukseksi Baro-vaihtoehdon varmistaaksesi etteivät äkilliset säämuutokset pääse yllättämään sinua. Valitse haluamasi vaihtoehto seuraavasti: 1. Valitse toimintovalikosta nuolinäppäimillä kohta Use ja paina Suunto-näppäintä. Alti/Baro-kenttä näkyy korostettuna. 2. Vaihda kentän arvoa nuolinäppäimillä ja paina Suunto-näppäintä. Laite palaa automaattisesti toimintovalikkoon Altitude/Sealevel (Viitekorkeus/-ilmanpaine) Jotta korkeusmittari toimisi luotettavasti, on sinun määriteltävä viitekorkeus. Viitekorkeudella tarkoitetaan korkeuslukemaa joka vastaa todellista korkeutta. Aseta viitekorkeus ollessasi paikassa jonka todellisen korkeuden voit määrittää esimerkiksi topografisen kartan avulla. Suunto X6hr:än viiitekorkeudeksi on tehtaalla asetettu lukema, joka vastaa ilmanpaineeltaan (1013 hpa/29.90 inhg) ja korkeudeltaan normaalia merenpinnan tasoa. Jos et tiedä senhetkisen sijaintisi korkeutta tai merenpinnan tason ilmanpainetta, voit saada arvion korkeudesta asettamalla merenpinnan tason ilmanpaineeksi 1013 hpa/29.90 inhg. Weather-tilassa Altitude-toiminnon tilalla on Sealevel-toiminto, se toimii ja määritellään samalla tavalla kuin Altitude. 34

37 Aseta viitekorkeus seuraavasti: 1. Valitse toimintovalikosta nuolinäppäimillä kohta Altitude ja paina Suuntonäppäintä. 2. Aseta viitekorkeus nuolinäppäimillä senhetkisen sijaintisi mukaan ja paina Suuntonäppäintä. Laite palaa toimintovalikkoon. Jos et tiedä sijaintisi todellista korkeutta, voit käyttää ilmapuntaria sen määrittämiseen. Siirry tällöin Weather-tilaan ja määrittele senhetkinen ilmanpaine merenpinnan tasolla. Voit selvittää merenpinnan tason ilmanpaineen esimerkiksi lentokentän, sääaseman tai Internetin sääpalveluiden avulla Compass (Kompassi) Compass-toiminnon alavalikko sisältää toimintoja kompassin kalibroimiseen tai erannon asettamiseen. Kompassin kalibrointi (Calibrate) Kalibroi kompassi jos se ei toimi luotettavasti, esimerkiksi jos se ei näytä suuntimaa oikein tai jos suuntima muuttuu liian hitaasti. Muista kalibroida laite myös pariston vaihdon jälkeen. Voimakkaat sähkömagneettikentät kuten sähkölinjat, kaiuttimet ja magneetit voivat vaikuttaa kompassin lukemaan. Kalibroi laite jos se on altistunut näille tekijöille. On lisäksi suositeltavaa kalibroida kompassi aina ennen pidemmälle retkelle, esimerkiksi vaellukselle lähtöä. HUOM: Kalibroi kompassi ennen ensimmäistä käyttökertaa ja aina ennen pidemmälle retkelle lähtöä. HUOM: Pidä laite vaaka-asennossa kalibroinnin aikana. 35

38 Kalibroi kompassi seuraavasti: 1. Valitse toimintovalikosta nuolinäppäimillä kohta Compass ja paina Suuntonäppäintä. 2. Valitse alavalikosta nuolinäppäimillä kohta Calibrate ja paina Suunto-näppäintä. 3. Näytölle ilmestyy teksti rotate 360º ja lähtölaskenta 5:stä 0:aan. Kun laite on laskenut nollaan, kalibrointi alkaa. Pidä Suunto X6hr vaaka-asennossa ja käännä laitetta hitaasti täysi ympyrä myötä- tai vastapäivään. Vaaka-asennon ilmaisin osoittaa kalibroinnin olevan käynnissä. Animaatio ilmaisee kalibrointiprosessin edistymistä. Jos kalibrointi onnistuu, viesti complete (valmis) ilmestyy hetkeksi näytölle ja laite palaa toimintovalikkoon. Jos kalibrointi epäonnistuu, viesti try again (yritä uudelleen) ilmestyy näytölle hetkeksi, minkä jälkeen laite palaa uuden kalibrointiyrityksen lähtölaskentaan. Kalibrointi onnistuu yleensä toisella yrityksellä. Jos kalibrointi epäonnistuu 5 kertaa peräkkäin, viesti failed, refer manual (katso ohje) ilmestyy hetkeksi näytölle, minkä jälkeen laite palaa Compass-toiminnon alavalikkoon. Jos kalibrointi epäonnistuu 5 kertaa peräkkäin, tarkista oletko alueella jossa on suurien metalliesineiden, voimajohtojen, kaiuttimien tai sähkömoottoreiden aiheuttamia magneettikenttiä. Siirry toiseen paikkaan ja yritä kalibroida kompassi uudelleen. Voit myös poistaa pariston ja asettaa sen sitten uudelleen paikalleen. Varmista että kompassi pysyy vaaka-asennossa kalibroinnin aikana kalibrointi voi epäonnistua jos laite on epävakaa. Jos et edelleenkään saa laitetta kalibroitua, ota yhteys valtuutettuun Suunto-laitteiden huoltoliikkeeseen. 36

39 HUOM: Vaaka-asennon ilmaisinta ei näytetä jos kompassi kalibroidaan sykemittarin ollessa käytössä. Kompassin erannon asettaminen (Declin) Voit korjata karttapohjoisen ja magneettisen pohjoisen välisen eron asettamalla erannon. Tiedon erannosta löydät esimerkiksi paikkakuntasi topografisista kartoista. Aseta kompassin eranto seuraavasti: 1. Valitse toimintovalikosta nuolinäppäimillä kohta Compass ja paina Suuntonäppäintä. 2. Valitse alavalikosta nuolinäppäimillä kohta Declin ja paina Suunto-näppäintä. Seuraavan näytön ensimmäinen rivi aktivoituu. 3. Valitse haluamasi asetus nuolinäppäimillä ja paina Suunto-näppäintä. Off = ei erantoa, East = itä ja West = länsi. Kenttä, jossa voit määritellä erannon asteina, aktivoituu. 4. Aseta astelukema nuolinäppäimillä. Astelukeman oletusarvona on joko 0.0 tai viimeksi määrittelemäsi eranto. 5. Paina Suunto-näppäintä. Laite palaa compass-toiminnon alavalikkoon Weather-tila Perusnäyttö Kun valitset Weather- eli säätilan, sen perusnäyttö aukeaa. Perusnäytöllä on kolme riviä. Lämpötila Ensimmäiseltä riviltä näet lämpötilan haluamissasi yksiköissä. Lisätietoa lämpötilan mittayksikön määrittämisestä löydät luvusta

40 HUOM: Koska ruumiinlämpösi vaikuttaa anturin mittaamaan lämpötilaan, pidä laitetta poissa iholta ainakin 15 minuutin ajan ennen kuin tarkistat lämpötilan jotta saisit tarkan lukeman. Ilmanpaine Toiselta riviltä näet ilmanpaineen merenpinnan tasolla. Lisätietoa ilmanpaineen mittayksikön määrittämisestä löydät luvusta Pikavalinnat Perusnäytön kolmannella rivillä voidaan näyttää kolme eri tietoa, voit valita vaihtoehdoista haluamasi pikavalintanäppäimen avulla. Vaihda näytettävä toiminto toiseen painamalla Stop/CL-näppäintä. Trendi: Graafinen esitys joka kuvaa ilmanpaineen muutoksia (merenpinnan taso) viimeisen kuuden tunnin aikana 15 minuutin jaksoissa. Absoluuttinen ilmanpaine: Absoluuttinen ilmanpaine eli todellinen ilmanpaine senhetkisessä sijainnissasi. Aika: Senhetkinen kellonaika Use (Käyttötapa) Use-toiminnon avulla voit määritellä käytetäänkö ilmanpaineanturia korkeusmittarina (Alti) vai ilmapuntarina (Baro). Lisätietoja löydät luvusta HUOM: Useimmissa Weather-tilan toiminnoissa Use-toiminnon oikea asetus on Baro Sealevel (Merenpinnan tason ilmanpaine) Tämän toiminnon avulla voit asettaa ilmanpaineen merenpinnan tasolla. Merenpinnan tason ilmanpaine lasketaan senhetkisen sijaintisi todellisen ilmanpaineen mukaan. 38

41 Lisätietoa ilmanpaineesta merenpinnan tasolla löydät luvusta Aseta ilmanpaine merenpinnan tasolla seuraavasti: 1. Valitse toimintovalikosta nuolinäppäimillä kohta Sealevel ja paina Suuntonäppäintä. 2. Aseta merenpinnan ilmanpaine nuolinäppäimillä niin, että se on senhetkisen sijaintisi todellista painetta vastaava ilmanpaine merenpinnan tasolla samalla hetkellä. Paina sitten Suunto-näppäintä. Laite palaa toimintovalikkoon Alarm (Hälytys) Alarm-toiminnon avulla voit asettaa säähälytyksen, joka ilmoittaa sinulle jos ilmanpaine laskee kolmen tunnin aikana yli 4 hpa/0,118 inhg. HUOM: Säähälytystä voi käyttää ainoastaan silloin kun Use-toiminnon asetuksena on Baro. Aseta tai poista säähälytys seuraavasti: 1. Valitse toimintovalikosta nuolinäppäimillä kohta Alarm. Näet hälytyksen senhetkisen tilan toimintovalikosta; On = päällä, Off = pois. 2. Paina Suunto-näppäintä. On/Off-kenttä näkyy korostettuna. 3. Vaihda kentän arvoksi nuolinäppäimillä joko On tai Off ja paina Suunto-näppäintä. Säähälytyksen aktivoituessa hälytyssymboli välkkyy ja taustavalo syttyy. Kun hälytys soi, voit lopettaa sen mitä tahansa näppäintä painamalla Memory (Muisti) Memory eli muistitoiminto tallentaa automaattisesti viimeisten 48 tunnin säätiedot. Laitteen muistiin tallennetut tiedot esitetään niitä selatessasi seuraavassa järjestyksessä: 39

42 Maksimi-ilmanpaine merenpinnan tasolla mittausjakson aikana, päivämäärä ja kellonaika. Minimi-ilmanpaine merenpinnan tasolla mittausjakson aikana, päivämäärä ja kellonaika. Maksimilämpötila mittausjakson aikana, päivämäärä ja kellonaika. Minimilämpötila mittausjakson aikana, päivämäärä ja kellonaika. Ilmanpaine merenpinnan tasolla ja lämpötila suhteessa kellonaikaan ja päivämäärään, tästä hetkestä alkaen. Ensimmäiset 6 tuntia näytetään tunnin jaksoissa ja seuraavat 42 tuntia 3 tunnin jaksoissa. HUOM: Jos Use-toiminnon asetuksena on Alti, muistiin tallennettava ilmapaineen arvo pysyy samana. Voit tarkastella muistiin tallennettuja säätietoja seuraavasti: 1. Valitse toimintovalikosta nuolinäppäimillä kohta Memory ja paina Suunto-näppäintä. Näytöllä näkyy ensimmäinen sivu tiedoista. 2. Voit selata tietoja nuolinäppäimillä: nuoli ylös selaa tietoja eteenpäin ja nuoli alas taaksepäin. 3. Kun haluat lopettaa tietojen tarkastelun, paina joko Suunto- tai Stop/CL-näppäintä Hiking-tila Perusnäyttö Kun valitset Hiking- eli vaellustilan, sen perusnäyttö aukeaa. Perusnäytöllä on kolme riviä. 40

43 Nousu-/laskunopeus Ensimmäiseltä riviltä näet nousu- tai laskunopeutesi haluamissasi mittayksiköissä. Lisätietoa nousu- tai laskunopeuden mittayksikön määrittämisestä löydät luvusta Korkeus Toiselta riviltä näet sijaintisi korkeuden. Lisätietoa korkeuden mittayksikön määrittämisestä löydät luvusta Pikavalinnat Perusnäytön kolmannella rivillä voidaan näyttää kolme eri tietoa, voit valita vaihtoehdoista haluamasi pikavalintanäppäimen avulla. Vaihda näytettävä toiminto toiseen painamalla Stop/CL-näppäintä. Korkeus: Korkeuden kumulatiivinen lukema lokikirjan käynnistämisestä lähtien mitattuna. Jos lokikirjaa ei ole käynnistetty, näkyy näytössä teksti asc 0. Muutokset: Toiminto näyttää korkeus- ja aikamuutokset jotka ovat tapahtuneet sen jälkeen kun kyseiset tiedot on viimeksi nollattu. Paina Start-näppäintä kun haluat nollata laitteen ja aloittaa uuden mittauksen. Tämä toiminto on aina mittaustilassa, ts. se mittaa aikaa ja korkeuden muutoksia koko ajan, mutta näyttää tiedot vain silloin kun valitset toiminnon. Ensimmäisten 10 tunnin ajan laite näyttää sekä minuutit että tunnit. Tämän jälkeen, seuraavien 89 tunnin ajan laite näyttää vain tunnit ja lopuksi ainoastaan kenoviivan ja kirjaimen h. Aika/Syke: Senhetkinen kellonaika. Mikäli sykemittari vastaanottaa sykesignaalia, tällä rivillä näytetään sykettä kellonajan sijaan. 41

44 Logbook (Lokikirja) Logbook- eli Lokikirjatoiminnon avulla voit tallentaa tietoja esimerkiksi vaellusretkistäsi. Kun käynnistät lokikirjan, se alkaa kerätä tietoa kumulatiivisista nousuista ja laskuista, nousu- ja laskunopeuksien keskiarvoista, korkeimmista ja matalimmista pisteistä, sykkeestä sekä reittipisteistä jotka voit määritellä retken aikana. Kun lopetat lokikirjan käytön, siihen mennessä kerätyt tiedot tallennetaan lokikirjatiedostona jota voit halutessasi tarkastella myöhemmin. Voit tallentaa Suunto X6hr:ään 20 lokikirjatiedostoa kerrallaan. Voit tallentaa useampia lokikirjoja tietokoneelle tietokoneliitännän avulla. Lisätietoja löydät luvusta 4.1. HUOM: Voit tallentaa täydellisen kaavion toiminnosta käyttämällä Chrono-tilan ajanottokelloa. Lokikirjan käynnistäminen (Start) Käynnistä lokikirja seuraavasti: 1. Paina Suunto-näppäintä ollessasi perusnäytöllä. 2. Valitse toimintovalikosta nuolinäppäimillä kohta Logbook ja paina Suuntonäppäintä. 3. Valitse alavalikosta nuolinäppäimillä kohta Start ja paina Suunto-näppäintä. Jos muistia on riittävästi jäljellä, laite alkaa tallentaa tietoja, edellyttäen että lokikirja ei ollut ennestään käynnissä. Näyttöön ilmestyy viesti logbook started (lokikirja käynnistetty) ja laite palaa toimintovalikkoon. Jos lokikirja oli jo valmiiksi aktivoitu, viesti logbook already running (lokikirja jo käynnissä) ilmestyy näytölle ja laite palaa toimintovalikkoon jonka Stop-kenttä näytetään korostettuna. 42

45 Jos taas muistia ei ole riittävästi vapaana, viesti memory full (muisti täynnä) ilmestyy näytölle ja Suunto X6hr pyytää sinua poistamaan lokitiedoston. Valitse nuolinäppäimillä lokitiedosto jonka haluat poistaa ja paina Suunto-näppäintä. Tiedosto poistetaan muistista ja laite palaa logbook-toiminnon alavalikkoon. HUOM: Syketietoa tallennetaan vain mikäli lähetinvyö on aktiivinen lokikirjan ollessa käynnistettynä. Lokikirjan käytön lopettaminen (Stop) Lopeta lokikirjan käyttö seuraavasti: 1. Paina Suunto-näppäintä ollessasi perusnäytöllä. 2. Valitse toimintovalikosta nuolinäppäimillä kohta Logbook ja paina Suuntonäppäintä. 3. Valitse alavalikosta nuolinäppäimillä kohta Stop ja paina Suunto-näppäintä. Tietojen tallentaminen lopetetaan ja näytölle ilmestyy viesti logbook stopped (lokikirjan käyttö lopetettu). Laite palaa automaattisesti toimintovalikkoon. Jos lokikirja ei ollut käynnissä yrittäessäsi lopettaa sen käytön, laite palaa toimintovalikkoon. Lokitiedostojen selaaminen (View) Lokikirja-toiminnon alatoiminto View (katselu) sisältää Suunto X6hr:än muistiin tallennetut Hiking-tilan lokitiedostot. View-toiminnon avulla voit joko tarkastella lokeja tai poistaa niitä muistista. Voit selata listaa eteen- ja taaksepäin. Selaa lokitiedostoja seuraavasti: 1. Valitse toimintovalikosta nuolinäppäimillä kohta Logbook ja paina Suuntonäppäintä. 43
