1 BERG & SAUSO OY OPASTEET 2013

2 SISÄLLYSLUETTELO Yleistä Liikennemerkit Berg & Sauso esittelyssä 3 Varoitusmerkit 4-6 Etuajo-oikeus- väistämismerkit 6 Kielto- ja rajoitusmerkit 7-9 Määräysmerkit 10 Ohjemerkit Opastusmerkit Palvelukohteiden opastusmerkit Lisäkilvet Vesikulkuväylien liikennemerkit Ulkoilun ja urheilun merkit Tiemerkit 23 Varoitusmerkit Kielto- ja rajoitusmerkit Määräysmerkit Liikenteenohjaus, sulku -ja varoituslaitteet sekä pystytystarvikkeet Sulkupylväät 37 Sulkukartiot 38 Suoja-aidat 39 Sulkuaidat 40 Sulkutarvikkeet 41 Hinnasto Varoitusvilkut ja paristot 42 Aurauskepit ja reunapaalut 43 Betoniporsaat ja jalustat 44 Liikennemerkkipylväät 44 Kiinnikkeet ja muut kiinnitystarvikkeet Iskujalat, havainnepylväät ja pylväsheijastimet Hinnastosivut Muistiinpanoja 57-59

3 BERG & SAUSO OY ESITTELYSSÄ YRITYS PÄHKINÄNKUORESSA Berg & Sauso Oy on vuonna 2005 perustettu yritys. Työhömme kuuluvat asfalttimaalaukset, liikennemerkkien- valmistus, myynti ja asennus, sekä liikennejärjestelyt. Berg & Sauso Oy on saanut luvan liikennemerkkien valmistukseen vuonna Tulemme myös olemaan ensimmäisten joukossa, jotka saavat lähtien valmistaa CE-merkittyjä liikennemerkkejä. Pääsääntöisiä asiakkaitamme ovat kaupungit, kunnat, maanrakennus- ja rakennusliikkeet, sekä muut yritykset ja yksityishenkilöt ympäri Suomen. Periaatteenamme on tuottaa Suomen nopeimmat toimitukset laadusta tinkimättä. Emme lupaa sellaista, mitä emme pysty pitämään. Päivystämme 24 tuntia vuorokaudessa - 7 päivää viikossa. Meille jokainen asiakas on yhtä tärkeä! YHTEYSTIEDOT Berg & Sauso Oy Kairatie 2 / Halli Vaasa GSM Sähköposti: tomi.sauso@berg-sauso.com patrik.berg@berg-sauso.com Web: PALVELUT Asfalttimaalaukset: -Suojatiet, parkkiruudut, ajoradat, sulkualueet, erikoismerkit jne. Liikennemerkit: -Vakiomerkit, opastetaulut, pystytystarvikkeet, asennukset Liikenteenohjaustuotteet: -Betoniporsaat, sulkupylväät, vilkut, työmaa-aidat, lippusiimat, varovaunut, raskassuojat, ajosillat yms. Liikennejärjestelyt: -Hoidamme Vaasassa ja lähialueilla työmaa-aikaiset liikennejärjestelyt. Tarpeen vaatiessa voimme myös auttaa liikennesuunnitelmien teossa.

4 BERG & SAUSO OY VAROITUSMERKIT Varoitusmerkeissä on keltainen kolmiopinta (tasasivuinen kolmio, jonka kärki on ylöspäin), musta kuvatunnus, punainen reunus ja uloimpana keltainen kontrastireunus. Varoitusta täydentävä teksti voidaan sijoittaa merkin lisäkilpeen. Lisäkilvessä on keltainen pohja, musta teksti ja punainen reunus Mutka oikealle Mutka vasemmalle Mutkia, joista ensimmäinen oikealle Mutkia, joista ensimmäinen vasemmalle Jyrkkä alamäki Jyrkkä ylämäki Kapeneva tie Kaksisuuntainen liikenne Avattava silta Lautta, laituri tai ranta Liikenneruuhka 141a. Töyssyjä Epätasainen tie Tietyö Irtokiviä Liukas ajorata 4

5 VAROITUSMERKIT BERG & SAUSO OY 147. Vaarallinen tien reuna Suojatien ennakkovaroitus Lapsia Pyöräilijöitä Hiihtolatu Hirvieläimiä Poroja Tienristeys Sivutien risteys Sivutien risteys Sivutien risteys Liikennevalot Liikenneympyrä Raitiotie Rautatien tasoristeys ilman puomeja Rautatien tasoristeys, jossa on puomit Rautatien tasoristeyksen lähestymismerkit Yksiraiteisen rautatien tasoristeys Kaksi- tai useampiraiteisen rautatien tasoristeys Putoavia kiviä 5

6 BERG & SAUSO OY VAROITUSMERKIT 182. Matalalla lentäviä lentokoneita Sivutuuli Muu vaara BERG & SAUSO OY ETUAJO-OIKEUS JA VÄISTÄMISMERKIT Etuajo-oikeutettu tie Etuajo-oikeuden päättyminen Etuajo-oikeus kohdattaessa Väistämisvelvollisuus kohdattaessa Väistämisvelvollisuus risteyksessä Pakollinen pysäyttäminen 6

7 KIELTO -JA RAJOITUSMERKIT BERG & SAUSO OY Kieltomerkkejä käytetään erityisesti ilmoittamaan viranomaismääräykseen perustuvaa kieltoa. Kieltomerkeissä on keltainen ympyräpinta, musta kuvatunnus, punainen reunus ja vinoviiva sekä musta teksti. Uloimpana on keltainen kontrastireunus. Kieltoa tai rajoitusta täsmentävä teksti voidaan sijoittaa lisäkilpeen. Lisäkilvessä on keltainen pohja, musta teksti ja punainen reunus Ajoneuvolla ajo kielletty Moottorikäyttöisellä ajoneuvolla ajo kielletty Kuorma- ja pakettiautolla ajo kielletty Ajoneuvoyhdistelmällä ajo kielletty Traktorilla ajo kielletty Moottoripyörällä ajo kielletty Moottorikelkalla ajo kielletty Vaarallisten aineiden kuljetus kielletty Linja-autolla ajo kielletty Mopolla ajo kielletty Polkupyörällä ja mopolla ajo kielletty Jalankulku kielletty Jalankulku sekä polkupyörällä ja mopolla ajo kielletty Ratsastus kielletty Kielletty ajosuunta Vasemmalle kääntyminen kielletty 7

8 BERG & SAUSO OY KIELTO -JA RAJOITUSMERKIT Oikealle kääntyminen kielletty U-käännös kielletty Ajoneuvon suurin sallittu leveys Ajoneuvon suurin sallittu korkeus Ajoneuvon tai ajoneuvoyhdistelmän suurin sallittu pituus Ajoneuvon suurin sallittu massa Ajoneuvoyhdistelmän suurin sallittu massa Ajoneuvon suurin sallittu akselille kohdistuva massa Ajoneuvon suurin sallittu telille kohdistuva massa Ohituskielto Ohituskielto päättyy Ohituskielto kuorma-autolla Ohituskielto kuormaautolla päättyy Nopeusrajoitus Nopeusrajoitus päättyy Nopeusrajoitusalue Nopeusrajoitusalue päättyy Ajokaistakohtainen kielto tai rajoitus Pysäyttäminen kielletty Pysäköinti kielletty 8

9 KIELTO -JA RAJOITUSMERKIT BERG & SAUSO OY Pysäköintikieltoalue Pysäköintikieltoalue päättyy Taksiasema-alue Taksin pysäyttämispaikka Vuoropysäköinti Vuoropysäköinti Pakollinen pysäyttäminen tullitarkastusta varten Pakollinen pysäyttäminen tarkastusta varten 393. Moottorikäyttöisten ajoneuvojen vähimmäisetäisyys 9

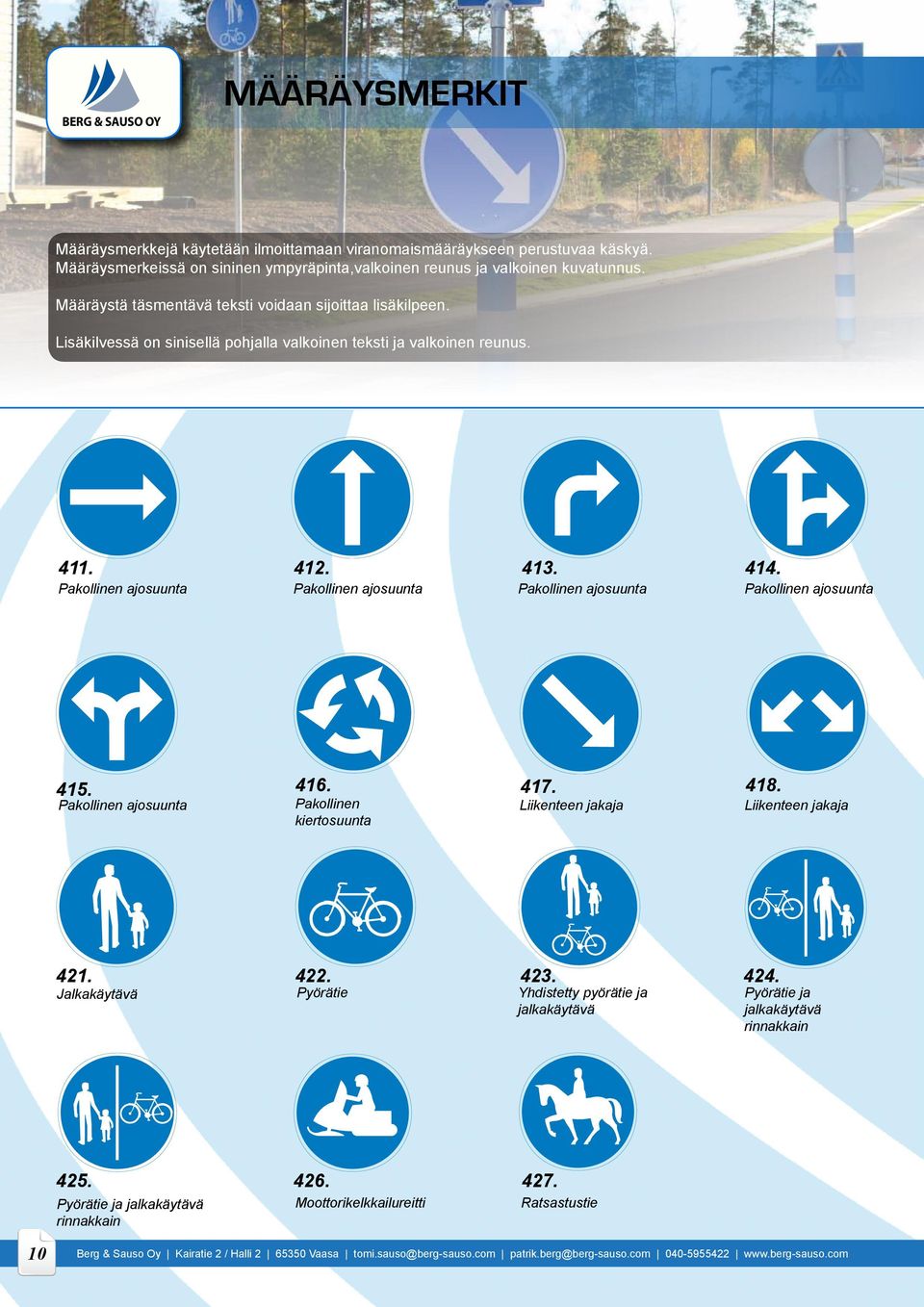

10 BERG & SAUSO OY MÄÄRÄYSMERKIT Määräysmerkkejä käytetään ilmoittamaan viranomaismääräykseen perustuvaa käskyä. Määräysmerkeissä on sininen ympyräpinta,valkoinen reunus ja valkoinen kuvatunnus. Määräystä täsmentävä teksti voidaan sijoittaa lisäkilpeen. Lisäkilvessä on sinisellä pohjalla valkoinen teksti ja valkoinen reunus Pakollinen ajosuunta Pakollinen ajosuunta Pakollinen ajosuunta Pakollinen ajosuunta 415. Pakollinen ajosuunta 416. Pakollinen kiertosuunta Liikenteen jakaja Liikenteen jakaja Jalkakäytävä Pyörätie Yhdistetty pyörätie ja jalkakäytävä Pyörätie ja jalkakäytävä rinnakkain Pyörätie ja jalkakäytävä rinnakkain Moottorikelkkailureitti Ratsastustie 10

11 OHJEMERKIT BERG & SAUSO OY Suorakaiteen muotoisilla ohjemerkeillä annetaan selkeitä ohjeita tienkäyttäjille sekä osoitetaan tienkohta, jossa merkkiin liittyvää liikennesääntöä sovelletaan _1. 520_ Suojatie Liityntäpysäköintipaikka Liityntäpysäköintipaikka Pysäköintipaikka 521a. 521b. 521c Ajoneuvojen sijoitus pysäköintipaikalla Ajoneuvojen sijoitus pysäköintipaikalla Ajoneuvojen sijoitus pysäköintipaikalla Kohtaamispaikka Paikallisliikenteen linja-auton pysäkki Kaukoliikenteen linjaauton pysäkki Raitiovaunun pysäkki Taksiasema 541a. 541b. 542a. 542b. Linja-autokaista Linja-autokaista Linja-autokaista päättyy Linja-autokaista päättyy 11

12 BERG & SAUSO OY OHJEMERKIT 543a. 543b. 544a. 544b. Raitiovaunukaista Raitiovaunukaista Raitiovaunukaista Raitiovaunukaista päättyy päättyy Yksisuuntainen tie Moottoritie Moottoritie päättyy Moottoriliikennetie Moottoriliikennetie Tunneli Tunneli päättyy Hätäpysäyttämispaikka päättyy Taajama Taajama päättyy Pihakatu Pihakatu päättyy Kävelykatu Kävelykatu päättyy 12

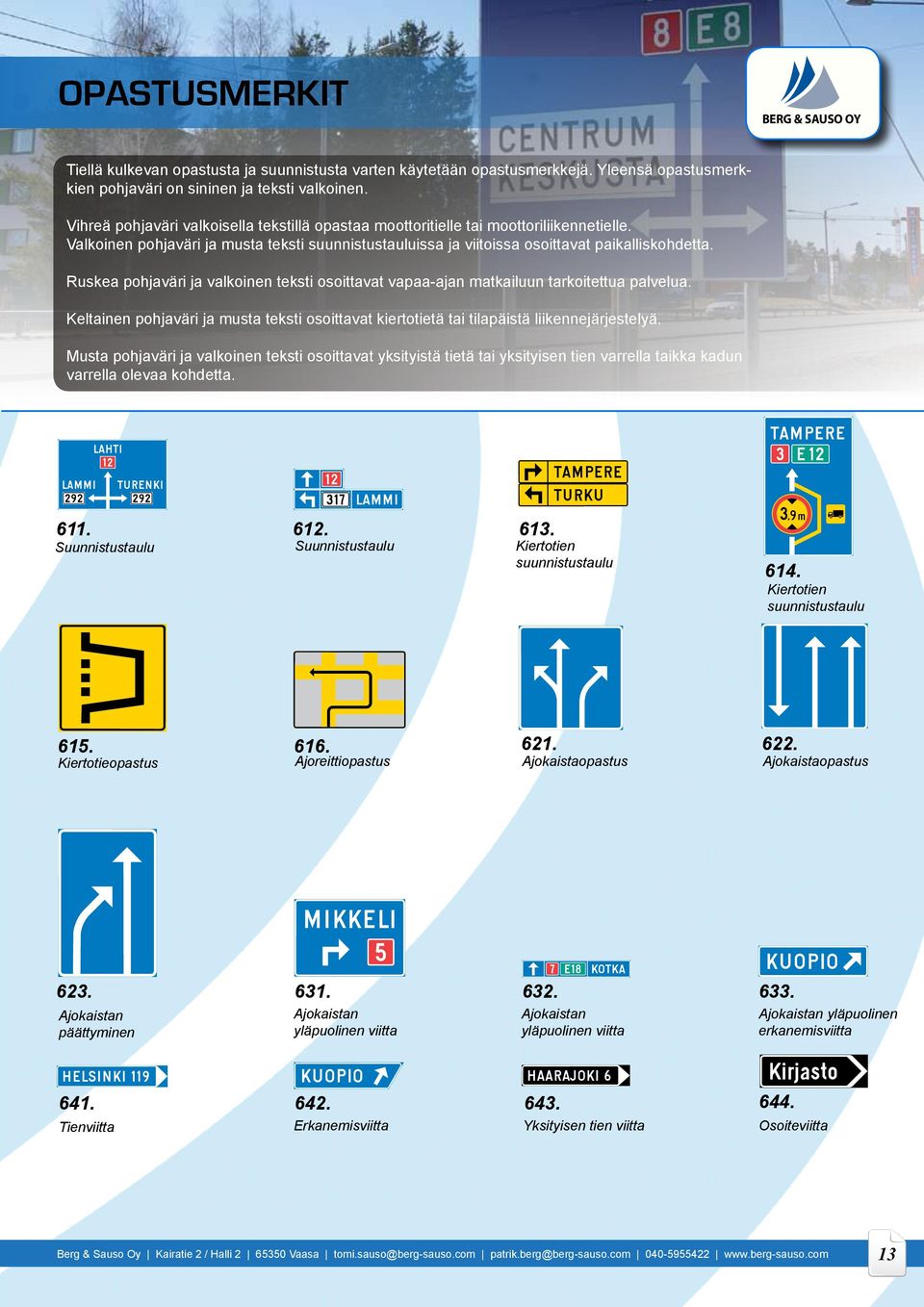

13 OPASTUSMERKIT BERG & SAUSO OY Tiellä kulkevan opastusta ja suunnistusta varten käytetään opastusmerkkejä. Yleensä opastusmerkkien pohjaväri on sininen ja teksti valkoinen. Vihreä pohjaväri valkoisella tekstillä opastaa moottoritielle tai moottoriliikennetielle. Valkoinen pohjaväri ja musta teksti suunnistustauluissa ja viitoissa osoittavat paikalliskohdetta. Ruskea pohjaväri ja valkoinen teksti osoittavat vapaa-ajan matkailuun tarkoitettua palvelua. Keltainen pohjaväri ja musta teksti osoittavat kiertotietä tai tilapäistä liikennejärjestelyä. Musta pohjaväri ja valkoinen teksti osoittavat yksityistä tietä tai yksityisen tien varrella taikka kadun varrella olevaa kohdetta Suunnistustaulu Suunnistustaulu Kiertotien suunnistustaulu 614. Kiertotien suunnistustaulu Kiertotieopastus Ajoreittiopastus Ajokaistaopastus Ajokaistaopastus Ajokaistan päättyminen Ajokaistan yläpuolinen viitta Ajokaistan yläpuolinen viitta Ajokaistan yläpuolinen erkanemisviitta Tienviitta Erkanemisviitta Yksityisen tien viitta Osoiteviitta 13

14 BERG & SAUSO OY OPASTUSMERKIT 644a Osoiteviitan ennakkomerkki Kevyen liikenteen viitta Kiertotien viitta Kiertotien viitta Paikalliskohteen viitta Moottori- ja moottoriliikennetien viitta Liityntäpysäköintiviitta Umpitie Umpitie Enimmäisnopeussuositus Etäisyystaulu Paikannimi a. Kansainvälisen pääliikenneväylän numero Valtatien numero Kantatien numero Seututien numero Muun maantien numero Opastus numeron tarkoittamalle tielle Moottoritien tunnus Moottoriliikennetien tunnus 14

15 OPASTUSMERKIT BERG & SAUSO OY Lentoasema Autolautta Tavarasatama Teollisuusalue a Pysäköinti Katettu pysäköinti Rautatieasema Linja-autoasema Tietyille ajoneuvoille tai ajoneuvoyhdistelmille tarkoitettu reitti Jalankulkijoille tarkoitettu reitti Vammaisille tarkoitettu reitti Vaarallisten aineiden kuljetuksille tarkoitettu reitti Reitti, jolla on portaat Reitti ilman portaita Hätäuloskäynti Poistumisreitti 15

16 BERG & SAUSO OY PALVELUKOHTEIDEN OPASTUSMERKIT Palvelukohteiden opastusmerkeillä voidaan opastaa esim. matkailijoita vapaa-ajan matkailukohteista ja niihin liittyvistä palveluista. Uustitusta merkistöstä selviää entistä yksilöllisemmin, millaisesta matkailukohteesta on kysymys. Osa aiemmin sinisistä merkeistä on vaihtunut ruskeapohjaisiksi. Uusi pohjaväri perustuu kansainvälisiin suosituksiin, joiden mukaan matkailukohteiden -ja palveluiden merkkien tulisi olla ruskieta Palvelukohteen opastustaulu Palvelukohteen opastustaulu Palvelukohteen erkanemisviitta Palvelukohteen osoiteviitta 704a Palvelukohteen osoiteviitan ennakkomerkki Radioaseman taajuus Opastuspiste Opastustoimisto Ensiapu Autokorjaamo Huoltoasema Hotelli tai motelli Ruokailupaikka Kahvila tai pikaruokapaikka Käymälä Retkeilymaja 16

17 PALVELUKOHTEIDEN OPASTUSMERKIT BERG & SAUSO OY Leirintäalue Matkailuajoneuvoalue Levähdysalue Ulkoilualue 771a. 771b. 772a. 772b. Matkailutie Matkailutie Museo tai historiallinen rakennus Maailmanperintökohde 772c. 772d. 772e. 772f. Luontokohde Näköalapaikka Eläintarha tai -puisto Muu nähtävyys 773a. 773b. 773c. 773d. Uintipaikka Kalastuspaikka Hiihtohissi Golfkenttä 773e. 774a. 774b. 774c. Huvi- tai teemapuisto Mökkimajoitus Aamiaismajoitus Suoramyyntipaikka 17

18 BERG & SAUSO OY PALVELUKOHTEIDEN OPASTUSMERKIT 774d. 774e. 774f. Käsityöpaja Kotieläinpiha Ratsastuspaikka Hätäpuhelin Sammutin 18

19 LISÄKILVET BERG & SAUSO OY Liikennemerkin alapuolella voidaan käyttää suorakaiteen muotoista lisäkilpeä, jos liikennemerkin tarkoitusta tai kohdetta täytyy selventää. Lisäkilpeä voidaan käyttää myös merkin vaikutusalueen tai voimassaoloajan määrittelemisessä ja vaikutuksen rajoittamisessa. Varoitusmerkin, etuajo-oikeus- ja väistämismerkin sekä kielto- ja rajoitusmerkin lisäkilven pohja on keltainen, reunus punainen ja tunnuskuvio tai teksti yleensä musta. Muun merkin lisäkilven pohjaväri, reunuksen väri, tunnuskuvion ja tekstin värit ovat yleensä samat kuin päämerkissä Kohde risteävällä tiellä Kohde nuolen suunnassa Kohde nuolen suunnassa Vaikutusalueen pituus 815. Etäisyys kohteeseen 816. Etäisyys pakolliseen pysäyttämiseen Vapaa leveys Vapaa korkeus Sähköjohdon korkeus Vaikutusalue molempiin suuntiin Vaikutusalue molempiin suuntiin Vaikutusalue nuolen suuntaan Vaikutusalue alkaa Vaikutusalue päättyy Henkilöauto Linja-auto 19

20 BERG & SAUSO OY LISÄKILVET Kuorma-auto Ajoneuvoyhdistelmä Pakettiauto Matkailuajoneuvo Invalidin ajoneuvo Moottoripyörä Mopo Polkupyörä Pysäköintitapa Pysäköintitapa Kielto ryhmän A vaarallisten aineiden kuljetukselle Läpiajokielto ryhmän B vaarallisten aineiden kuljetukselle Voimassaoloaika Voimassaoloaika Voimassaoloaika Aikarajoitus 855a. 855b. 856a. 856b. Maksullinen pysäköint Maksullinen pysäköinti Pysäköintikiekon käyttövelvollisuus Pysäköintikiekon käyttövelvollisuus 861a. 861b Etuajo-oikeutetun liikenteen suunta Etuajo-oikeutetun liikenteen suunta Tukkitie Kaksisuuntainen pyörätie Tekstillinen lisäkilpi Tekstillinen lisäkilpi Huoltoajo sallittu Hätäpuhelin ja sammutin 20

21 VESIKULKUVÄYLIEN LIIKENNEMERKIT BERG & SAUSO OY Vesikulkuväylien liikennemerkit toimivat selkeinä opasteina kaikille vesillä liikkujille. Opasteet ovat usein suurikokoisia. Värimaailma ilmenee valkoisella pohjavärillä, punaisilla reunoilla ja mustalla kuvatunnuksella. Opasteilla voidaan ilmoittaa esim. lähestyvästä uimapaikasta, pysäköintikiellosta tai ankkurin käyttökiellosta Kiinnittymiskielto Ohittamiskielto Ankkurin käyttökielto Kohtaamiskielto Aluksen kulku moottorivoimaa käyttäen kielletty 13. Yleinen varoitusmerkki Pysäköimiskielto Aallokon aiheuttamisen kielto Vesiskootterilla ajo kielletty 14. Annettava äänimerkki, äänen tunnus Vesihiihtokielto Nopeusrajoitus (km/h) 15. Rajoitettu alikulkukorkeus (metriä) 4. Purjelautailukielto Pysähtymismerkki 16. Rajoitettu kulkusyvyys (metriä) 21

22 BERG & SAUSO OY Kiinnittyminen Ilmajohto sallittu Rajoitettu kulkuleveys Otettava yhteys radiopuhelimella Puhelin Juomavesipiste Kaapeli -ja johtotaulu (Kuvassa kaapelitaulu) 22 VESIKULKUVÄYLIEN LIIKENNEMERKIT Voimakas virtaus ja virtauksen suunta Pysäköiminen sallittu Lauttaväylän risteäminen (köyden varassa kulkeva lautta) Kiellon, määräyksen tai rajoituksen päättyminen Suuntamerkki (alempi) 20. Väylän reuna (etäisyys merkistä väylän reunaan metreissä) Varoitus uimapaikasta 24. Lauttaväylän risteäminen (vapaasti kulkeva lautta) Päämerkin vaikutussuuntaa osoittava apumerkki Mahdollisuus radiopuhelinyhteyteen Apukilpiä 35. Suuntamerkki (ylempi)

23 TIEMERKIT BERG & SAUSO OY Tiemerkit ovat suorakaiteen muotoisia, usein mustakeltaisia merkkejä, joilla voidaan ilmaista esim. liikenteessä kaarteen suuntaa, tai vaikkapa pääsy kiertotielle. 23

24 BERG & SAUSO OY VAROITUSMERKIT Ulkoilu ja urheilu Varoitusmerkeissä on keltainen kolmiopinta (tasasivuinen kolmio, jonka kärki on ylöspäin), musta kuvatunnus, punainen reunus ja uloimpana keltainen kontrastireunus. Varoitusta täydentävä teksti voidaan sijoittaa merkin lisäkilpeen. Lisäkilvessä on keltainen pohja, musta teksti ja punainen reunus Auto Helikopteri Moottorikelkka Moottorivene Kelkkailu Risteys Mutka oikealle Mutka vasemmalle Kapeneva tie Tunneli Mutkia, joista ensimmäinen oikealle Mutkia, joista ensimmäinen vasemmalle Rautatien tasoristeys Ratsastus Pyöräily Ulkoilutie ilman puomeja 24

25 Ulkoilu ja urheilu VAROITUSMERKIT BERG & SAUSO OY Kuntorata Jyrkänne Hiihtolatu Rullasuksihiihto Vesihiihto Hiihtohissi Tuolihissi Laskettelu Ammunta Golf Jousiammunta Äkkisyvä ranta Uimahyppy tai Heikko jää Lumivyöry Metsätyö sukeltaminen Jollei johonkin tarkoitukseen ole erillistä varoitusmerkkiä, voidaan käyttää merkkiä Muu vaara Liukastumisen vaara Muu vaara Merkkiä käytetään myös yhteistunnuksena korvaamaan kahta tai useampaa tunnusta. Varoituksen syy on merkin Muu vaara yhteydessä osoitettava aina lisäkilvellä. 25

26 BERG & SAUSO OY KIELTO - JA RAJOITUSMERKIT Ulkoilu ja urheilu Kieltomerkkejä käytetään erityisesti ilmoittamaan viranomaismääräykseen perustuvaa kieltoa. Kieltomerkeissä on keltainen ympyräpinta, musta kuvatunnus, punainen reunus ja vinoviiva sekä musta teksti. Uloimpana on keltainen kontrastireunus. Kieltoa tai rajoitusta täsmentävä teksti voidaan sijoittaa lisäkilpeen. Lisäkilvessä on keltainen pohja, musta teksti ja punainen reunus Pääsy kielletty Moottorikelkalla ajo Mopolla ajo kielletty Polkupyörällä ja kielletty mopolla ajo kielletty Ratsastus kielletty Kelkkailu kielletty Laskettelu kielletty Luisteluhiihto kielletty A (*) Rullasuksihiihto kielletty Rullaluistelu kielletty Uimahyppy ja sukeltaminen kielletty Moottoriveneily kielletty 4013.(*) 4014.(*) 4014A.(*) Purjelautailu kielletty Vesihiihto kielletty Vesiskootterilla ajo kielletty Uinti kielletty (*)Vesiliikenteessä käytetään Merenkulkulaitoksen mukaista merkkiä 26

27 Ulkoilu ja urheilu KIELTO -JA RAJOITUSMERKIT BERG & SAUSO OY Kalastus kielletty Palloilu kielletty Tulenteko kielletty Tupakointi kielletty Avotulenteko Telttailu kielletty Koirilta kielletty Matkailuperävaunut kielletty kielletty 4023a Matkailuautot kielletty Nestemäisten jätteiden päästökielto Matkapuhelimen käyttö kielletty Maihinnousu kielletty Muu kielto tai rajoitus osoitetaan tekstillisellä suorakaiteen muotoisella kilvellä, jonka pohjaväri on keltainen, teksti musta ja reunus punainen Skeittaus kielletty 27

28 BERG & SAUSO OY MÄÄRÄYSMERKIT Ulkoilu ja urheilu Määräysmerkkejä käytetään ilmoittamaan viranomaismääräykseen perustuvaa käskyä. Määräysmerkeissä on sininen ympyräpinta,valkoinen reunus ja valkoinen kuvatunnus. Määräystä täsmentävä teksti voidaan sijoittaa lisäkilpeen. Lisäkilvessä on sinisellä pohjalla valkoinen teksti ja valkoinen reunus Moottorikelkkailureitti Nestemäiset jätteet Pyörätie Jalkakäytävä Ratsastusreitti Koirille Lapsille Liikuntaesteisille Naisille Miehille Pysäköinti Vuokraus Valaistu kohde Sopimaton toiminta Kulkusuunta 28

29 Ulkoilu ja urheilu MÄÄRÄYSMERKIT BERG & SAUSO OY Ensiapu Ensiapuvälineet Suojavarusteet tai suojalaite Auto 6301a. 6301b. 6301c Henkilöauto Pakettiauto Kuorma-auto Helikopteri Juna Kanootti Laiva Lentokone a Linja-auto Matkailuvaunu Matkailuauto Moottorikelkka Moottoripyörä Moottorivene Mopo Polkupyörä 29

30 BERG & SAUSO OY MÄÄRÄYSMERKIT Tietoliikennekuvatunnukset Ulkoilu ja urheilu Soutuvene Taksi Posti Puhelin Internetpalvelupiste Ammunta Budo Curling Golf Jalkapallo Jousiammunta Jääkiekko Jääpallo tai kaukalopallo Kalastus Keilailu Kelkkailu Laskettelu a Lentopallo Luistelu Rullaluistelu Latuhiihto 30

31 Ulkoilu ja urheilu MÄÄRÄYSMERKIT BERG & SAUSO OY a Luisteluhiihto Luisteluhiihto Luisteluhiihto ja latuhiihto Melonta Miekkailu Moottorikelkkailu Mäkihyppy Nyrkkeily Paini Painonnosto Palloilu Pesäpallo Pienoisgolf Pikaluistelu Poroajelu Purjelautailu a Pyöräily Maastopyöräily Pöytätennis Ratakelkkailu 31

32 BERG & SAUSO OY MÄÄRÄYSMERKIT Ulkoilu ja urheilu Ratsastus Rullasuksihiihto Soutu Squash Sulkapallo Tennis Uimahyppy tai sukeltaminen Vesihiihto Voimistelu Yleisurheilu Vesiskootterilla ajelu Lumilautailu Skeittaus Koripallo Käsipallo Salibandy Ahkioreitti Ankkuripaikka Astianpesu 32

33 Ulkoilu ja urheilu MÄÄRÄYSMERKIT BERG & SAUSO OY Elintarvikekioski tai kauppa Hiihtohissi Hiihtolatu Hiihtoretkireitti A Juomavettä Kemiallisen käymälän jätteet Veneiden käymäläjätteiden imutyhjennys Sekajäte 6610a. 6610b Biojäte Jätteiden lajittelupiste Nestemäiset jätteet Jäteöljy Kahluupaikka Kahvila Kanootin kantoreitti Keittopaikka a. Kiintorastiverkosto Koiralatu Koirasafari tai koiravaljakkoreitti Korjaamo 33

34 BERG & SAUSO OY MÄÄRÄYSMERKIT Ulkoilu ja urheilu Kuivakäymälä Kuntorata Kuntoteline tai kuntosali Kävelysilta 6623a Riippusilta Käymälä Leikkitila Leirintäalue a. Levähdysalue Luonnontarkkailulava Luontopolku Luontokeskus Lähdevesi tai kaivo Löytötavara Hotelli, motelli tai muu majoitus Mökkimajoitus Nauhareitin alkamiskohta Neuvonta Nuotiopaikka Näköalapaikka 34

35 Ulkoilu ja urheilu MÄÄRÄYSMERKIT BERG & SAUSO OY Näköalatorni Pesuhuone Pistorasia Polttoainetta Pukeutumishuone, miesten Pukeutumishuone, naisten Rantautumispaikka Ravintola Rengasreitin alkamiskohta Retkeilymaja Retkeilyreitti Sauna Suihku Suksien huolto Tavarasäilö Telttailupaikka a. Tuolihissi Laavu, lepopaikka Uintipaikka Avantouintipaikka 35

36 BERG & SAUSO OY MÄÄRÄYSMERKIT Ulkoilu ja urheilu Ulkoilutie Urheilukenttä tai liikuntapuisto Vaatehuolto Vaatesäilö Veneiden talvisäilytys Venevalkama Vesiliukumäki Vesillelaskupaikka Yöpymistupa tai autiotupa Varaustupa Ulkoilumaja tai latukahvio 36

37 LIIKENTEENOHJAUS SULKU -JA VAROITUSLAITTEET BERG & SAUSO OY SULKUPYLVÄÄT SULKUPYLVÄS Perinteinen sulkupylväs, joka pysyy pystyssä hyvin myös lippusiiman kanssa. Pylväsosa on tehokkaasti UV-suojattu ja fluorinpunainen. Varustettu prismaattisella R2-kalvolla. Mahdollisuus omaan logoon/tekstiin. Sulkupylväs, korkeus 1000 mm, R2-Luokka (putkimainen) Sulkupylvään jalusta 15 kg SULKULEVY Erittäin tehokas sulkulevy yleiskäyttöön. Sulkulevy on molemmin puolin heijastava. Pylväsosa on ohut levymäinen ja pystyreunoista vahvistettu. Sulkulevy on kevyt ja törmäysturvallinen. Jalusta on riittävän laaja ja painava, jolloin pylväs pysyy hyvin paikallaan. Lisäksi jalustat on reunoista luiskatut. Saatavana myös alumiinisena. Sulkulevy, 220 x 1000 mm, R2-Luokka (levymäinen) Sulkulevy, 220 x 1000 mm, R3-Luokka (levymäinen) Sulkulevyn jalusta 15 kg SULKUPYLVÄS EURO Sulkupylväiden ehdoton ykkönen. Erittäin näkyvä optisen ohjauksen laite. Europylvään heijastava pinta on yli 10 kertaa suurempi kuin perinteisessä sulkupylväässä. Europylväs on kotelomainen ja kevyt. Europylvään ehdoton etu on sen koko ja lisäksi sen päähän saa kiinnitettyä suoraan varoitusvilkun lisäämään huomioarvoa. Europylväs NR2, 300 x 1000 mm, R2-Luokka (kotelomainen) Europylväs NR3, 300 x 1000 mm, R3-Luokka (kotelomainen) Eurojalusta 25 kg, yleisjalusta 37

38 BERG & SAUSO OY LIIKENTEENOHJAUS SULKU -JA VAROITUSLAITTEET SULKUKARTIOT SULKUKARTIOT BF 75, BF 100 JA MUOVIKARTIO BF 50 Valikoimassamme on varastotuotteena BF - ja -Master sulkukartiot. Sulkukartiot BF 75 ja BF 100 pysyvät pystyssä ja paikallaan siinä, mihin ne on asetettu. Ne on helppo kuljettaa ja varastoida. Heijastimet ovat vaihdettavia, heijastuvuusluokka R2. Perustaosat on tehty vahvasta uusiomuovista. Sulkukartio BF 75, fluoriheijastin R2-luokka, paino 5,5 kg Sulkukartio BF 100, fluoriheijastin R2-luokka, paino 9,5 kg Muovikartio BF 50, fluorikeltainen heijastava panta, paino 2,1 kg SULKUKARTIOT MASTER 75 JA 100 Master-kartiot ovat hiukan kevyempiä ja tarkoitettu kevyempään käyttöön. Master-kartioiden heijastimet ovat fluorikeltaiset R1-luokka ja niissä on punainen raita. Heijastimet ovat vaihdettavia. Kuljetus ja varastointi niputettuna päällekkäin. Sulkukartio Master 75, R1-luokka, paino 5 kg Sulkukartio Master 100, R1-luokka, paino 5 kg KARTIOIDEN TARVIKKEET Taittuva 417-liikenteenjakaja kartioripustimella Liikennemerkkiripustin Taittuva oikea/vasen 417-liikenteenjakaja, R1 tai R2 Varoitusvilkun kartioripustin Lautatoppi sulkulaudalle ja vilkulle Sulkulauta 3,0 m 1-puolinen, R1-luokka (muovi) 38

39 LIIKENTEENOHJAUS SULKU -JA VAROITUSLAITTEET BERG & SAUSO OY SUOJA-AIDAT NISSEN TYÖMAAN SUOJA-AITA - MUOVI NISSEN kevytsuoja-aita on Kaupunkiliiton ohjeiden mukainen työmaan suoja-aita, jolla suojaat työmaan erittäin näkyvästi. NISSEN Kevytsuoja-aita suojaa työntekijöitä ja ja jalankulkijoita ja ohjaa liikenteen selkeästi. Suuret R1-luokan heijastimet. Elementit ovat pituudeltaan 1,2 m tai 2,0 m ja korkeudeltaan 1,1 m. Erittäin tukevaa muovia ja vahvikkeina teräksiset pystypuut. NISSEN kevytsuoja-aitaan voi helposti kiinnittää NISSEN Nitra - varoitusvilkut. Nitra Bako-LED sopii aitaan suoraan ja muut Nitra-vilkut erillisellä kiinnikkeellä. NISSEN muovinen kevytsuoja-aita 2,0 m, heijastimet R1-luokka NISSEN muovinen kevytsuoja-aita 1,2 m, heijastimet R1-luokka Eurojalusta 25 kg (yleisjalusta) Aitojen kuljetus/varastointialusta 20:lle aidalle Aitajalustan kuljetuskehikko 30 SCH TYÖMAAN SUOJA-AITA MUOVI Hieman edellistä kevyempi ja edullisempi malli. Tuote Korkeus Pituus Paino Suoja-aita 1,1 m 2,0 m 12 kg Eurojalusta kg Aitajalusta kg Kuljetusteline aitajalustoille (30kpl) Mitat 71 x 128 cm - 23 kg Kuljetusteline 2,0 m aidoille (20kpl) - 2,0 m 60 kg TYÖMAAN SUOJA-AITA - TERÄS NISSEN teräksinen kevytsuoja-aita on samoin Kaupunkiliiton ohjeiden mukainen työmaan suoja-aita, kokonaan kuumasinkittyä terästä. Siinä on suuret, näkyvät R1-luokan heijastimet. NISSEN teräksinen kevytsuoja-aita 2,0 m Aitajalusta, 140 x 250 x 670 mm, paino 25 kg Eurojalusta 25 kg (yleisjalusta) Aitojen kuljetus/varastointialusta 20:lle aidalle Aitajalustan kuljetuskehikko 30 RASKASSUOJA Kun työmaa-alueella on 50 km/h tai suurempi nopeusrajoitus ja syvempi kaivanto kuin 0,7 m ja työ kestää yli vuorokauden, on työmaa suojattava raskassuojalla. kaupunkiliiton ohjeen mukaan työmaan reunan turvallinen suojaus toteutetaan raskassuojalla. Raskassuoja galv. teräs, 3,0 m, 320 kg, heijastin R2-luokka VERKKOSUOJA-AITA Rullatavarana toimitettava verkkosuoja-aita on yleistynyt talonrakennustyömaiden ja erilaisten alueiden suojauksessa. Pystytetään paikalla oleviin rakenteisiin tai valikoimassamme oleville pylväille. Verkkosuoja-aitaa on saatavana useita värejä. Verkkosuoja-aita 1 x 50 m oranssi Verkkosuoja-aita 1 x 50 m sininen Verkkosuoja-aita 1,2 x 50 m oranssi Verkkosuoja-aita 1,2 x 50 m sininen Verkkosuoja-aita 1 x 50 m vihreä Erikoisluja verkkosuoja-aita 1 x 25 m puna-keltainen Verkkosuoja-aidan pylväs Verkkosuoja-aidan pylvään jalusta 39

40 BERG & SAUSO OY LIIKENTEENOHJAUS SULKU -JA VAROITUSLAITTEET SULKUAIDAT JA HINATTAVAT VAROITUSLAITTEET SULKUAITA Sulkuaidassa on kuumasinkitty teräsrunko ja kokonaan heijastavat alumiinilamellit. Erittäin helppo asentaa paikoilleen. Liikennemerkit ja vilkut helppo kiinnittää. Sulkuaita, 2,0 m, R1-luokka kaupunki/taajamakäyttöön Sulkuaita, 2,5 m, R3-luokka moottoritie/valtatiekäyttöön Sulkuaita, 3,7 m, R3-luokka uuden S3-luokituksen mukaan HVL- HINATTAVA VAROITUSLAITE Tehokas sulkuaita pyörillä. Sulkuaita, tehokkaat päivävilkut ja liikennemerkit yhdessä paketissa, joka hinataan nopeasti työmaalle. Erityisen kätevä liikkuvaan työhön. Olemme uusineet ja optimoineet laitteen turvallisuutta. Nosto ja lasku tapahtuu vinssillä, joka on sijoitettu vaunun eteen. Näin käyttäjällä on katse taaksepäin eli kohti lähestyvää liikennettä. Aidassa on lisäksi kevennyspumput. Kaikki salpalukot ovat niin vaaka- kuin pystyasennossa itse lukittuvia turvasalpoja. Lokasuojat ja akkukotelo ovat erittäin tukevia. Takana on jarru- ja suuntavalot. Mallit Merkit Korkeus Heij.luokka HVL 1 2 x ,5 m R1 tai R3 HVL 2 2 x ,5 m R1 tai R3 HVL 3 1 x ,7 m R3 HVL-1 HVL-3 40

41 LIIKENTEENOHJAUS SULKU -JA VAROITUSLAITTEET BERG & SAUSO OY SULKUTARVIKKEET SULKUNAUHA Ohut ja erittäin kestävä (SuperStrong) muovinauha, joka soveltuu esimerkiksi erilaisten työalueiden rajaamiseen. Käyttökohteina ovat myös hiekkakuopat, urakkarajat, kulkureitit, yleisötilaisuudet jne. Sulkunauha, 75 mm x 500 m, puna/keltainen VAROITUSTEIPPI Heijastavana varoitusteippi on nyt saatavana myös kelta-punaisena. Tarrateippi on saatavana joko suora- tai vinoraitaisena. Heijastavuus R1. heij. kelt-pun, 50 mm x 21 m, vinoraita heij. kelt-pun, 50 mm x 21 m, suoraraita SULKUKÖYSI Sulkuköysi on 25 m:n vyyhdissä. Siinä on punainen ja keltainen riippuheijastin 1 metrin välein. Putkitettu sulkuköysi on normaalikäytössä sotkeutumaton. Naru on pujotettu 50 cm:n muoviputkiin, jolloin köysi on helppo koota ja levittää uudelleen. Korostamme, että sulkuköytemme on PUNOTTUA KÖYTTÄ. Sulkuköysi tavallinen, 25 m (laatikossa 25 kpl) Sulkuköysi putkitettu, 20 m (laatikossa 25 kpl) SULKULAUTA Sulkulauta on kevyttä kennorakenteista muovia ja varustettuna koko mitaltaan heijastimella. Sulkulauta on 150 mm x 3000 mm Sulkulauta, 150 mm, 3000 mm, R1-luokka, 1-puolinen Lautatoppi sulkulaudalle ja vilkulle Puomikartio AL100, R2-luokka (huom. alaosan puomikolo) KÄSIPYSÄYTYSMERKKI Erittäin kevyt pysäytysmerkki, jossa on näkyvä merkkiosa, tukeva kädensija ja uusien vaatimusten mukainen fluoripinta, eli päiväloistekalvo, heijastuvuusluokka R3. Käsipysäytysmerkki, halkaisija 400 mm, R3-luokka 41

42 BERG & SAUSO OY LIIKENTEENOHJAUS SULKU -JA VAROITUSLAITTEET VAROITUSVILKUT JA PARISTOT HÄMÄRÄKYTKINVILKUT - NITRA EURO-LED NISSEN työmaan varoitusvilkut. Jokaisen työmaan varoitusvilkku kohteen vaativuuden mukaan. Nissen Nitra -varoitusvilkut täyttävät EN- vaatimukset. Sama malli saatavana myös punaisena lyhtynä Nitra Euro-Led, 1-puolinen, suunnattu LED hämäräkytkinvilkku, 24 cd, L7 Nitra Euro-Led, 2-puolinen, suunnattu LED hämäräkytkinvilkku, 18 cd, L6 PÄIVÄVILKUT - NITRA PÄIVÄLED-CITY Nitra Päiväled-City, 1-puolinen, suunnattu päivävilkku, 260 cd, L8L Nitra Päiväled-City, 2-puolinen, suunnattu päivävilkku, 130 cd, L8L Nitra Salama.Star, 1-puolinen, suunnattu päivävilkku, 600 cd, L8M NITRA BAKO-LED Nitra Bako-Led on uusin vilkkumalli, joka toimii yhdellä paristolla ja voidaan kiinnittää suoraan NISSEN kevytsuoja-aitaan tai Europylvääseen. 1-puolinen, suunnattu LED, hämäräkytkin, valoteho 30 cd, L7 NITRA EURO-LED-P Punainen lyhyt/kiinteä valo paikkaan, jossa tie on katkaistu. VILKKUPARISTOT Paristoja saatavana 50Ah, 25-28Ah sekä 7-9Ah. Paristot käyvät niin hämäräkytkinvilkkuihin, kuin myös päivä- ja salamavilkkuihin. 42
