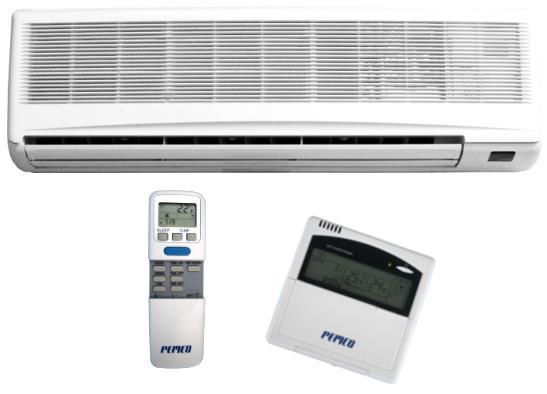

1 PMSWS seinäpuhallinpatterin asennus- ja käyttöohje Pemtrade Oy Hollola Finland

2 SISÄLLYS. Yleistä Tekniset ominaisuudet Viemäröinti Sijoittaminen Kannatinkiskon asentaminen... 5 Asennus tiili- tai betoniseinään... 5 Asennus puuseinään Kannen avaaminen ja sulkeminen Etupaneelin poisto Ilmauksen suorittaminen Patterin tyhjentäminen vedestä Sähköliitännät Liitännät venttiilikäytössä Suodattimien puhdistus Laitteen käyttö... Kaukosäätimen painikkeet ja näyttö... Seinäohjain (Vaihtoehtoinen) Laitteen toiminnot... 3 Jäähdytys - toimintamuoto... 3 Lämmitys - toimintamuoto... 4 Tuuletus toiminto... 5 Kuivatus -toimintamuoto... 5 Automaattinen toimintamuoto... 5 Sleep - toimintamuoto... 6 Auto Fan toimintamuoto... 7 Luku: Yleistä

3 Swing - ilmansuuntain... 7 Automaattinen uudelleenkäynnistys Vikakoodien lukeminen LED-näytöltä Vianetsintä Sähkökuvat... 9 Luku: Yleistä 2

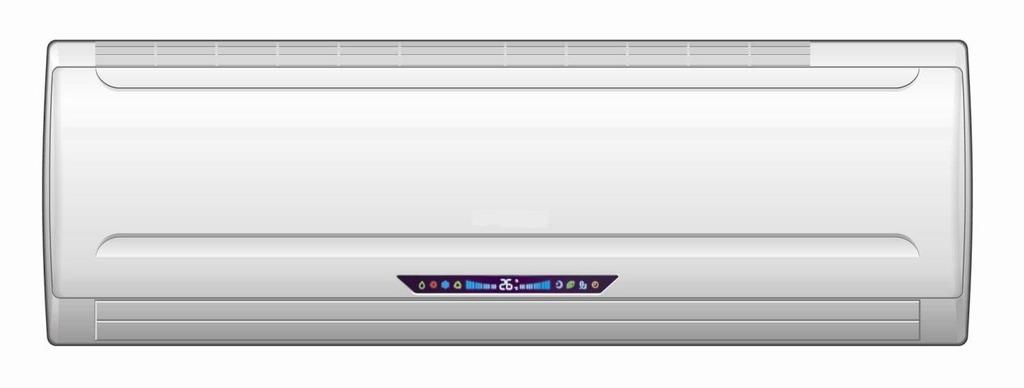

4 . YLEISTÄ PMSWS-seinäpuhallinpatteri on suunniteltu täyttämään tehokkuuteen, hiljaiseen toimintaan sekä tyylikkääseen ulkonäköön liittyvät odotukset. Ominaisuudet moderni ulkomuoto vesipatterin ansiosta tehokasta lämmönsiirtoa sekä jäähdytystä laadukkaat ja tehokkaat liitännät laadukkaat moottorit takaavat hiljaisen toimintaäänen sekä tehokkaan toiminnan suodattimet ovat helposti pesemällä puhdistettavat ja myös niissä on otettu turvallisuus huomioon liekinkestävän materiaalinsa ansiosta 2. TEKNISET OMINAISUUDET PMSWS- -04-CV -06-CV 09-CV 2-CV 5-CV Jäähdytysteho* kw,86 2,2 3,37 3,9 4,6 Tuntuva jäähd.teho kw,27,57 2,26 2,78 3,7 Lämmitysteho ** kw 2,7 3,2 5,02 5,85 6,8 Ilmamäärä m3/min 6.6/5.4/ /6.4/5.,3/8.0/5.8.8/9.5/ /0.5/8.8 Äänitaso nop L/M/H dba Termostaatti tyyppi Kaukosäädin Puhallin tyyppi Poikittaisvirtauspuhallin Puhallinmoottori Liitäntä kupariputki jännite V / ph / 50 Hz liitäntäteho W virta A 0,9 0,37 0,29 0,264 0,29 tuleva vesi G/2 G/2 G3/4 G3/4 G3/4 lähtevä vesi G/2 G/2 G3/4 G3/4 G3/4 viemäri G5/8 G5/8 G5/8 G5/8 G5/8 Venttiili G/2 G/2 G3/4 G3/4 G3/4 Vesimäärä l/h Painehäviö kpa Päämitat korkeus mm leveys mm syvyys mm Paino netto - kg * Jäähdytys mitattu: 27 C db/9 C db ilmanlämpötila, 7 C tulevan veden lämpötila ja 2 C lähtevän veden lämpötila, taulukon mukaisilla virtausnopeuksilla ** Lämmitys mitattu: 20 C sisääntuloilman lämpötila, 60 C sisääntulovedellä, taulukonmukaiset virtausnopeudet. Luku: Yleistä 3

5 3. VIEMÄRÖINTI. Parhaan mahdollisen viemäröintitehokkuuden saavuttamiseksi, asenna viemäriletku lievästi alaspäin laskevaan kulmaan. 2. Viemäriputken/-letkun tulisi olla mahdollisimman suora mahdollistaakseen tehokkaan viemäröinnin. Liian voimakkaat kaltevuuserot voivat vahingoittaa laitetta. 3. Kun viemäröinnin asennus on suoritettu, se tulisi koestaa täyttämällä puhallinkonvektorin vasemmassa kulmassa oleva viemärisäiliö vedellä. Veden pitäisi valua suoraan viemäriin. 4. Viemäriputken asennuksen jälkeen tulisi suorittaa putkien eristys. 5. Mikäli vaakasuora viemäriputki on hyvin pitkä, tulee siihen liittää esimerkiksi PVC-muovista valmistettu T-kappale ilman ulospääsyn varmistamiseksi alla oikealla olevan kuvan mukaisesti. Luku: Viemäröinti 4

6 4. SIJOITTAMINEN Puhallinpatteri tulee asentaa seuraavien vaatimusten mukaisesti:. Yksikön edustan tulee olla tyhjä, jotta yksikön läpivirtaava ilma pystyy virtaamaan vapaasti 2. Seinä jolle yksikkö asennetaan, tulee olla riittävän tukeva värähtelyn ja melun estämiseksi 3. Sijainnin tulisi mahdollistaa helpon asentamisen vesiliitäntään sekä viemäröintiin 4. Alla esitellyssä kuvassa on näkyvillä yksikön ympärille jätettävän vapaan tilan suositukset 5. Yksikön tulisi sijaita katsekorkeuden yläpuolella 6. Vältä yksikön asentamista suoraan auringonpaisteeseen Kuvassa olevat mitat millimetrejä. 5. KANNATINKISKON ASENTAMINEN ASENNUS TIILI- TAI BETONISEINÄÄN Aseta kannatinkisko seinää vasten varmistaen että se on vaakasuorassa. Merkkaa porausreiät. Poraa reiät ja aseta kiinnitysruuvit, joille kannatinkisko voidaan asentaa turvallisesti. Ennen ruuvien kiristämistä, tarkista vielä että kisko on suorassa. Ensiksi liitä vesi- ja viemäriputki laitteen takana oleviin liitäntöihin. Tämän jälkeen vasta aseta laite kiinnityskiskoon. Laitteen ripustamisen jälkeen, paina se kiinni kannatinkiskoon. TÄRKEÄÄ: Asennuksen jälkeen vedä laitetta itseäsi kohti varmistaaksesi sen oikeanlainen asennus sekä kiinnityksen lujuus. Luku: Sijoittaminen 5

7 ASENNUS PUUSEINÄÄN Aseta alla olevan kuvan mukaisesti kannatinkisko poikkipuihin estääksesi tärinä. Mikäli poikkipuihin ei ole mahdollista asentaa kannatinkiskoa, käytä riittävää määrää ruuveja lisätäksesi kiinnityksen lujuutta. Käytä mukana tulevia ruuveja varmistaaksesi kiskon kiinnitys. Kiskon asennuksen jälkeen koeta sen riittävä kestävyys vetämällä sitä riittävällä voimalla. Ensiksi liitä vesi- ja viemäriputki laitteen takana oleviin liitäntöihin. Tämän jälkeen vasta aseta laite kiinnityskiskoon. Laitteen ripustamisen jälkeen, paina se kiinni kannatinkiskoon. TÄRKEÄÄ: Asennuksen jälkeen vedä laitetta itseäsi kohti varmistaaksesi sen oikeanlainen asennus sekä kiinnityksen lujuus. Luku: Kannatinkiskon asentaminen 6

8 6. KANNEN AVAAMINEN JA SULKEMINEN Avaa suojus nostamalla sitä kuten kuvassa Sulje suojus kuvan mukaisesti. 7. ETUPANEELIN POISTO. Aseta etupaneelin säleikkö poikittaisasentoon 2. Poista ruuvien suojapalat säleikön alapuolelta, jonka jälkeen poista kiinnitysruuvit 3. Avaa vedettävä kotelointi nostamalla paneelia molemmilta puolilta 4. Poista keskeltä löytyvät ruuvit 5. Tartu etupaneelin alaosaan ja vedä pääkoneisto itseäsi kohti ulos. 8. ILMAUKSEN SUORITTAMINEN. Kun veden sisään- ja ulostulevat liitännät on tehty päävesiliitäntöihin, kytke pääkatkaisija päälle ja käytä yksikköä JÄÄHDYTYS-tilassa. 2. Avaa veden sisääntulo ja täytä patteri. 3. Tarkista kaikki vesiliitännät vuotojen varalta, mikäli vuotoja ei ole, avaa ilmausventtiili jakoavaimella ja vapauta patteriin jäänyt ilma. Varo tätä tehdessäsi koskettamasta sähköisiin osiin! 4. Sulje ilmausventtiili kun se kupliminen lakkaa. 5. Avaa lähtevän veden venttiili. Luku: Kannen avaaminen ja sulkeminen 7

9 9. PATTERIN TYHJENTÄMINEN VEDESTÄ. Avaa vedenpoistoventtiili käsin 2. Kun kaikki patterissa oleva vesi on poistunut, sulje venttiili. 0. SÄHKÖLIITÄNNÄT HUOM! Varmista jännitteettömyys ennen sähkötöiden aloittamista.. Kun etupaneeli on poistettu, voit liittää sähköliitännät 2. Kaapeleiden kuorinta on suotavaa suorittaa seuraavasti. 3. Aseta kaapeli täysin ohjauslohkoon oikealla olevan kuvan mukaisesti. Huom! Varmista kaapeleiden kunnollinen kiinnitys asennuksen jälkeen. Luku: Patterin tyhjentäminen vedestä 8

10 . LIITÄNNÄT VENTTIILIKÄYTÖSSÄ Luku: Liitännät venttiilikäytössä 9

11 2. SUODATTIMIEN PUHDISTUS Lika ja pöly suodattimessa aiheuttavat suorituskyvyn heikkenemisen ja ylimääräisen metelin. Pese suodatin aina ennen käyttökautta, ja sen jälkeen kahden viikon välein. Suodattimen irrottaminen puhdistusta varten Avaa etupaneeli.. Ota suodattimen kahvoista kiinni ja vedä hieman irrottaaksesi suodattimen alaosa kahdesta koukusta. Vedä suodatin alakautta irti. Suodattimen puhdistus Suodatin puhdistetaan imuroimalla tai vedellä pesemällä. Anna suodattimen kuivua täysin kuivaksi suojaisessa paikassa, pois suorasta auringonpaisteesta. Luku: Suodattimien puhdistus 0

12 3. LAITTEEN KÄYTTÖ KAUKOSÄÄTIMEN PAINIKKEET JA NÄYTTÖ. Sleep painike 2. Toimintamuodon valinta COOL: jäähdytys DEHUMIDITY: kuivatus FAN: puhallin HEAT: lämmitys 3. Ilmavirran suuntain 4. ON/OFF painike Laitteen käynnistys ja sammutus. Huom! Ei toimi mikäli jatkuva käyttö asetettu. 5. Puhallinnopeuden säätö Low, Medium, High tai Auto 6. Reset painike 7. Kellon asetus 8. Signaalin lähetin 9. Näyttö 0. Lämpötilan asetukset Max 30 o C Min 6 o C LCD-näyttö. Ryhmäkäyttö -painike (tapauskohtainen lisäominaisuus) 2. Ajastin ON -painike 3. Ajastin OFF painike 4. Ajastimen asetukset Luku: Laitteen käyttö

13 SEINÄOHJAIN (VAIHTOEHTOINEN). ON-OFF painike 2. LED-signaali 3. Huonelämpötila-anturi 4. Kello 5. Yksikkönumero (-3 slave-yksikköä yhdellä master-seinäohjaimella) 6. Toimintamuoto Auto Jäähdytys Kuivaus Puhallin Lämmitys 7. Ajan asetus 8. Ajastin pois päältä tai päälle Päällä Ajastin Päälle Ajastin Pois päältä 9. Vikakoodit 0 Huonelämpötila-anturi rikki 02 Kondenssivesijärjestelmässä vika 03 Patterin lämpötila-anturi rikki 04 Automaattinen käynnistys ei toimi 0. Vikahälytys. Puhallinnopeus (Auto, Low, Medium, High) 2. Sleep-toiminnon ilmaisu 3. Ilmavirran suunnan ilmaisu 4. Ryhmäkäytön yhteysilmaisu 5. Ryhmäkäytön tarkistus 6. Toimintamuodon valintapainike (Auto-Jäähdytys-Kuivaus-Puhallin-Lämmitys) 7. Huonelämpötila 8. Asetettu lämpötila 9. Puhallinnopeuden valintapainike (Auto-Low-Med-High) 20. Sleep-toiminnon valintapainike 2. Ajastin ON tai OFF 22. Kello - paina kerran ja valitse aika Timepainikkeista 23. Enter 24. Time - kellon ajan tai ajastusaikojen valintaan 25. Swing ilmavirran suuntaus 26. Temp lämpötilan valinta ± 0 C joka painalluksella (alue 6 30 o C) Luku: Laitteen käyttö 2

14 4. LAITTEEN TOIMINNOT Laitteen säädössä käytettävät tiedot ovat seuraavat: Ts Ti Tr TV = lämpötilan asetusarvo = sisäyksikön anturin mittaama lämpötila = huonelämpötila = moottoriventtiili ON/OFF AUX = apukosketin AUX 2 = apukosketin 2 Laitteen voi käynnistää ja sammuttaa kolmella eri tavalla: ajastintoiminnossa kaukosäätimestä, seinäohjaimesta tai Modbus-liitännän kautta 2 laitteen ON/OFF painikkeella kaukosäätimestä tai seinäohjaimesta tai Modbus-liitännän kautta kytkemällä tilatieto päälle (arvoon ). 3 manuaalisesti painikkeesta laitteessa Kun laite käynnistetään, se käy viimeksi asetetuilla muistissa olevilla parametreilla. Toiminta moottorisoidulla venttiilillä: JÄÄHDYTYS - TOIMINTAMUOTO Jos Ti Ts + C: Jos Ti Ts: Jäähdytys käynnistyy. Moottoriventtiili on auki. Sisäyksikön puhallin käy asetetulla nopeudella. AUX2: sulkeutuu Jäähdytys sammuu. Moottoriventtiili on pois päältä. Sisäyksikön puhallin käy asetetulla nopeudella. Vaihteluväli Ts on 6-30 C Sisäyksikön puhaltimen voi asettaa nopeuksille: LOW MEDIUM - HIGH ja AUTO. Moottoriventtiili (TV) on täysin auki 30 sekunnin viiveellä TV on täysin kiinni 20 sekunnin viiveellä Sisäyksikön puhallin pysähtyy 5 sekunnin viiveellä laitteen pysäyttämisestä. AUX2: avautuu Luku: Laitteen toiminnot 3

15 JÄÄHDYTYS - SISÄYKSIKÖN SUOJAUS Jos Ti < 2 C 2 min.: Jos Ti 5 C 2 min.: Jos Ti < 32 C 5 min.: Jos Ti < 30 C: Moottoriventtiili (TV) on pois päältä. Jos sisäyksikön puhallin asetettu LOW nopeudelle, se käy MEDIUM nopeudella. Jos se on asetettu MEDIUM tai HIGH nopeudelle, se käy asetetulla nopeudella. AUX2 avautuu Moottoriventtiili kytkeytyy päälle. Sisäyksikön puhallin käy asetetulla nopeudella. AUX2 sulkeutuu Moottoriventtiili (TV) on pois päältä. Jos sisäyksikön puhallin asetettu LOW nopeudelle, se käy MEDIUM nopeudella. Jos se on asetettu MEDIUM tai HIGH nopeudelle, se käy asetetulla nopeudella. AUX2 avautuu Moottoriventtiili kytkeytyy päälle. Sisäyksikön puhallin käy asetetulla nopeudella. AUX2 sulkeutuu LÄMMITYS - TOIMINTAMUOTO Jos Ti Ts - o C: Jos Ti Ts: ESILÄMMITYS Lämmitys käynnistyy, moottoriventtiili (TV) on päällä. Sisäyksikön puhallin käy asetetulla nopeudella. Lämmitys sammuu, moottoriventtiili on pois päältä. Sisäyksikön puhallin käy jälkilämmitys- tilassa. Sisäyksikön puhallin käy toistuvasti LOW nopeudella 30 sekuntia ja pysähtyy kolmeksi minuutiksi. Vaihteluväli Ts on 6-30 C. Jos Ti 28 C: Kun moottoriventtiili (TV) on päällä. Jos 28 C < Ti < 32 C: Jos Ti 32 C: Sisäyksikön puhallin voi asettaa nopeuksille: LOW, MEDIUM, HIGH ja AUTO Moottoriventtiili käynnistyy ja pysähtyy 30 sekunnin viiveellä Sisäyksikön puhallin jää pois päältä. Kun moottoriventtiili (TV) on päällä. Sisäyksikön puhallin pysyy alkuperäisissä asetuksissa. Kun moottoriventtiili (TV) on päällä. Sisäyksikön puhallin käy asetetulla nopeudella. Jos sisäyksikön lämmönvaihtimen lämpötila-anturi on rikki, esilämmitysaika on asetettu 2 minuutiksi ja sisäyksikön puhallin käy asetetulla nopeudella. Luku: Laitteen toiminnot 4

16 JÄLKILÄMMITYS Jos Ti > 32 C: Jos 28 C Ti 32 C: Jos Ti < 28 C: SISÄYKSIKÖN LÄMMÖNVAIHTIMEN SUOJAUS Jos Ti 75 C: Jos Ti < 70 C: Kun moottoriventtiili (TV) on pois päältä. Sisäyksikkö pysyy nopeusasetuksissaan. Kun moottoriventtiili (TV) on pois päältä. Sisäyksikkö käy alkuperäisissä asetuksissa. Kun moottoriventtiili (TV) on pois päältä. Sisäyksikön puhallin pysähtyy. Jos sisäyksikön lämmönvaihtimen lämpötila-anturi on rikki, jälkilämmitys asettuu kolmeksi minuutiksi ja puhallin käy asetetulla nopeudella. Moottoriventtiili (TV) kytkeytyy pois päältä. Sisäyksikkö käy asetetulla nopeudella. Moottoriventtiili (TV) on päällä. Sisäyksikkö käy asetetulla nopeudella. Jos sisäyksikön lämmönvaihtimen lämpötila anturi on rikki, suojausasetukset vanhentuvat ja kone käy esilämmitys ja jälkilämmitys asetusajoissa. TUULETUS TOIMINTO Moottoriventtiili (TV) kytkeytyy pois päältä. Sisäyksikön puhallin käy asetetulla nopeudella. AUX ja AUX 2 avautuvat. Puhaltimen nopeutta voidaan säätää toiminnon aikana. KUIVATUS -TOIMINTAMUOTO Jos Ti 25 C: Jos 6 C Ti < 25 C: Jos Ti < 6: Moottoriventtiili (TV) on päällä 3 min ajan ja pois päältä 4 min ajan. Moottoriventtiili (TV) on päällä 3 min ajan ja pois päältä 6 min ajan. Moottoriventtiili (TV) on pois päältä. AUTOMAATTINEN TOIMINTAMUOTO Automaattisessa toimintamuodossa lämpötilan asetusarvo on 24 C ja sisäilmapuhallin käy automaatti-tilassa. Jos Ti < 2 C: Yksikkö toimii lämmitystilassa. Jos Ti > 25 C: Yksikkö toimii jäähdytystilassa. Jos 2 C Ti < 25 C: Yksikkö toimii kuivatustilassa. Luku: Laitteen toiminnot 5

17 SLEEP - TOIMINTAMUOTO SLEEP toiminnan voi asettaa jäähdytys- tai lämmitysmuodossa Jäähdytysmuodossa sisäyksikön puhallin käy LOW nopeudella ja Ts nousee 2 C kahden tunnin aikana. Lämmitysmuodossa sisäyksikön puhallin käy AUTO FAN -nopeusasetuksilla ja Ts laskee 2 C kahden (2) tunnin aikana. Toimintamuodon vaihto lopettaa SLEEP-toiminnan. Luku: Laitteen toiminnot 6

18 AUTO FAN TOIMINTAMUOTO Jäähdytysmuodossa AUTO FAN nopeus vaihtuu ylhäällä olevan diagrammin mukaan. Jäähdytysmuodossa puhallinnopeutta ei voi muuttaa kunnes laite käy tällä nopeudella 30 sekuntia. Lämmitysmuodossa puhallin toimii ylhäällä olevan diagrammin mukaan. Lämmitysmuodossa puhallinnopeutta ei voi muuttaa kunnes laite käy tällä nopeudella 30 sekuntia. SWING - ILMANSUUNTAIN Sisäyksikön puhaltimen ollessa käynnissä kaikissa toimintamuodoissa ilmansuuntain liikkuu tai sen voi pysäyttää haluttuun asentoon. AUTOMAATTINEN UUDELLEENKÄYNNISTYS Asetetut asetukset säilyvät laitteen muistissa seisonta- tai sähkökatkoksen aikana: toimintamuoto, lämpötila, ilmansuuntaimen ja puhallinnopeuden asetukset. Kun sähkö palautuu tai kone käynnistetään uudelleen, laite käy aikaisemmin asetetuilla parametreilla. Luku: Laitteen toiminnot 7

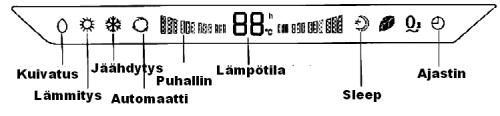

19 5. VIKAKOODIEN LUKEMINEN LED-NÄYTÖLTÄ Koodi E0 E E3 E4 Vahinkotila Huoneen lämpötila-anturi vahingoittunut Patterin lämpötila-anturi vahingoittunut Huone- ja patterin lämpötila-anturi vahingoittunut Tuulettimen moottori vahingoittunut Suojatila P0 P P2 P3 P4 Alilämpösuojaus jäähdytystoiminnolla Ylilämpösuojaus lämmitystoiminnolla Korkean lämpötilansuojaus jäähdytystoiminnolla Esilämmitys Jälkilämmitys 6. VIANETSINTÄ Laite ei käynnisty Onhan seinäpistoke kiinni? Tarkista sähkönsyöttö. Varmista ettei ole sähkökatkosta tai sulake palanut. Tarkista kaukosäädin tai seinäsäädin. Vaihda kaukosäätimen patterit. Tarkista toiminta. Ajastintoiminta Varmista ettei ajastus ole asetettu päälle. Viallinen laite Ota yhteys huoltoon. Laite ei toimi tehokkaasti Likaiset suodattimet Esteitä ilmavirran tiellä Ovi tai ikkuna auki? Liikaa lämpöä? Puhdista suodattimet 2 viikon välein Tyhjää laitteen edusta, näin ilma kiertää tehokkaammin Laita ovet ja ikkunat kiinni. Huoneessa paljon ihmisiä, lämmittimiä, aurinko paistaa suoraan sisään? JOS HUOMAAT LAITTEESSA VIKAA, PYSÄYTÄ SE. OTA YHTEYS HUOLTOON TAI MYYJÄÄN. ÄLÄ YRITÄ KORJATA LAITETTA ITSE. Luku: Vikakoodien lukeminen LED-näytöltä 8

20 7. SÄHKÖKUVAT PMSWS-PUHALLINPATTERI Luku: Sähkökuvat 9
