2 Sisällysluettelo 04 Worklite LED-valaisimet 07 Työmaavalaisimet 09 Valomastot 11 Alakeskukset 14 Pääkeskukset 16 Jatkojohdot 17 Kaapelikelat 18 Siirrettävät vikavirtasuojat 04 Siirrettävät voimavirta-adapterit 19 Pistotulpat ja jatkopistorasiat 20 Haaroittimet ja pistorasiat 20 Kojepistorasiat 20 Kumikaapelit 21 Alumiinikaapelit 21 Betoninkovetus 22 Lämmitys 22 Tasku- ja otsalamput 23 Sekalaiset 24 Tikkaat 2

3 TSR Group Oy Autokatu Turku puh Hepolamminkatu Tampere puh TSR Group Oy tarjoaa laadukkaita sähköja valaistustarvikkeita sekä tikastuotteita niin suomalaisille kuin ulkomaalaisillekin rakennustyömaille. Meillä on kymmenien vuosien kokemusta työmaasähköistyksestä ja -valaistuksesta, joten tarjoamme aina oikeanlaiset ratkaisut vaativiinkin työmaaolosuhteisiin. Tyytyväisiä asiakkaitamme ovat muun muassa rakennusliikkeet ja teollisuuden alan yritykset. Tarjoamamme tuotteet ja tarvikkeet ovat pääsääntöisesti kotimaisia. Sähkö- ja valaisintuotteita valmistamme itse, mutta tuomme maahan myös valaistustarvikkeita kuten Lux- Tower-valomastoja. Lisäksi olemme kotimaisen Suomi-Tikas Oy:n tikastuotteiden jälleenmyyjä. Meiltä saat innovatiiviset ratkaisut kaikenlaisille rakennustyömaille. Haluamme jatkuvasti ideoida uusia keinoja työmaa-aikaisiin sähköistys- ja valaistustarpeisiin. Hyvänä esimerkkinä innovatiivisesta valaistusratkaisusta on valmistamamme iskunkestävä WorkLite -työmaavalaisin. Tuotteita voidaan räätälöidä asiakkaiden toiveiden mukaisiksi ja valmistamme myös erikoistuotteita tarpeiden mukaan. Ota rohkeasti yhteyttä tai tule paikan päällä käymään me autamme mielellämme! Toimitusehdot ja takuu Kaikki ilmoittamamme hinnat ovat arvonlisäverottomina (alv. 0 %) ja toimitusehdolla vapaasti varastossamme (EXW). Toimitamme kaikki yli :n (alv. 0 %) tilaukset rahtivapaasti. Muussa tapauksessa veloitamme asianmukaisen rahdin. Turussa toimitamme lähetyksen hintaan 15,00 ja Tampereella hintaan 18,00. Myönnämme kaikille tuotteillemme kahden vuoden takuun, jonka puitteissa rikkoutuneen tuotteen voi toimittaa huoltoon siihen toimipisteeseen, josta tuote on ostettu. WorkLite ei vähästä hätkähdä. Se kestää työmaalla syntyvät iskut ja tärinät. Pitkäikäinen ja mekaanisesti erittäin kestävä LED valonlähteenä mahdollistaa, että esimerkiksi viisi 3

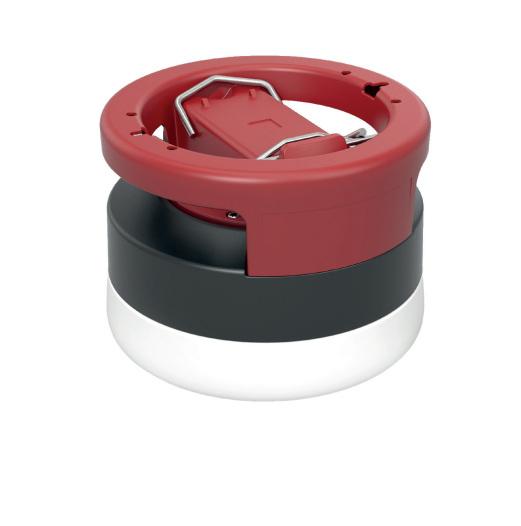

4 LED-VALAISIMET WorkLite ei vähästä hätkähdä. Se kestää työmaalla syntyvät iskut ja tärinät. Pitkäikäinen ja mekaanisesti erittäin kestävä LED valonlähteenä mahdollistaa, että esimerkiksi viisi vuotta kestävän projektin aikana valonlähdettä ei tarvitse vaihtaa kertaakaan. Myönnämme kaikille WorkLite -valaisimille kahden vuoden takuun. WorkLitet valmistetaan Suomessa. UUTUUSTUOTE WorkLite Mini 25W 230V (3990 lm) /MINI Kaikki WorkLite valaisinmallit voidaan nyt varustaa uudella matalammalla kuvulla, jolloin tilantarve käytössä sekä kuljetuksissa vähenee jopa puoleen. Muita hyötyjä ovat myös entistä parempi valaistusteho alaspäin, jolloin valaisinta voidaan käyttää myös normaalia korkeammissa olosuhteissa vaivatta. Voidaan valmistaa asiakkaan omalla logolla ja värillä. Lisävarusteena kahvaan asennettavat magneetit, joiden avulla valaisin voidaan kiinnittää metalliseinään. 4

5 WorkLite 25W 230V (3990 lm) Iskunkestävä ja pitkäikäinen LED-työmaavalaisin Säästää energiaa yli 70 % loisteputkeen verrattuna 230V-pistorasia ketjutukseen Liitosjohto: 5 m 3 x 1,5 mm² /S Liiketunnistimella Valontuotto stand by -tilassa 5 W / 840 lm WorkLite 25W 230V turvavalaisin (3990 lm) Turvaa työmaille akkuvarmennetulla valaisimella: akun kesto 4 x 30 min tai 2 x 60 min 230 V-pistorasia ketjutukseen Liitosjohto: 5 m 3 x 1,5 mm² WorkLite HB 50W 230V (7980 lm) Valaisee helposti yli 4 m korkeat tilat 230 V-pistorasia ketjutukseen Liitosjohto: 10 m 3 x 1,5 mm² Ilman pistorasiaa Liitosjohto: 20 m 3 x 1,5 mm² wworklite 21W 48V (3450 lm) Kytketään runkolinjaan liittimillä Virransyöttö muuntajalla Liitosjohto: 1,5 m 3 x 1,5 mm² /S Liiketunnistimella Valontuotto stand by -tilassa 4,2 W / 730 lm WorkLite 12W 48V (2200 lm) WorkLite 12W 48V (2200 lm) /S Liiketunnistimella Valontuotto stand by -tilassa 2,4 W / 440 lm Tätä valaisinta varten tarvitset muuntajan, parikierrekaapelia, pihdit ja liittimiä (kts. sivu 6). WorkLite_21W_48V.jpg 5

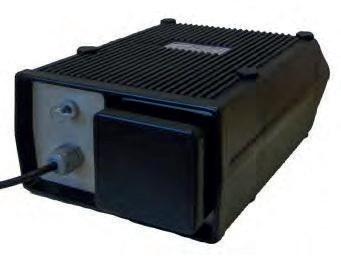

6 WorkLite 21W 48V turvavalaisin (3450 lm) Kytketään runkolinjaan liittimillä Virransyöttö muuntajalla Liitosjohto: 1,5 m 3 x 1,5 mm² Akun kesto: 4 x 30 min tai 2 x 60 min WorkLite -muuntajat 48V-mallille VMKK Ulostulojännite: 48 V AC Liitosjohto: 2,5 m 3 x 2,5 mm² Linjalähtöjä: 1 kpl Max. 20 valaisimelle VMKK Muuntajateline Ulostulojännite: 48 V AC Liitosjohto: 2,5 m 3 x 2,5 mm² Linjalähtöjä: 2 kpl Max. 24 valaisinta / linjalähtö (yht. max. 48 valaisimelle) WorkLite -asennuskaapeli 2 x 2,5 mm² /W 48V-mallille 100 m rullissa asennuskaapeli.jpg Suojapussit WorkLitelle kpl pusseissa Suljetaan nippusiteillä Saatavana omalla logolla varustettuna WorkLite 48V-liitin Knipex-pihdit liittimille kpl laatikoissa liitin.jpg 6

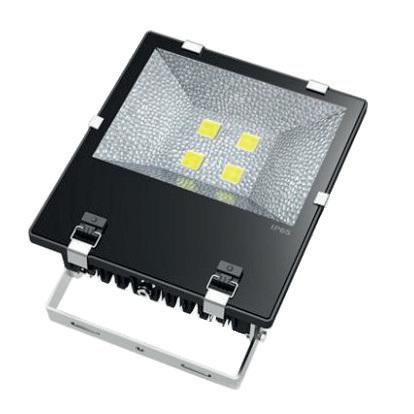

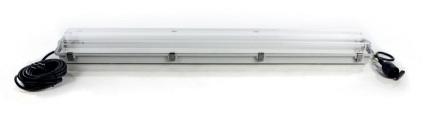

7 Työmaavalaisimet TSR-PROLED 30W (2800 lm) m H07-liitosjohto pistotulpalla Värilämpötila: 4500 K Käyttöikä: yli h TSR-PROLED30W.jpg TSR-PROLED 30W (2800 lm) Liiketunnistimella 1 m H07-liitosjohto pistotulpalla Värilämpötila: 4500 K Käyttöikä: yli h TSR-PROLED 50W (4500 lm) m H07-liitosjohto pistotulpalla Värilämpötila: 4500 K Käyttöikä: yli h TSR-PROLED50W-jpg TSR-PROLED 100W (9000 lm) m H07-liitosjohto pistotulpalla Värilämpötila: 4500 K Käyttöikä: yli h TSR-PROLED100W.jpg TSR-PROLED 200W ( lm) m H07-liitosjohto pistotulpalla Värilämpötila: 4500 K Käyttöikä: yli h Runko: painevalettua alumiinia Lasi: 5 mm karkaistua lasia SR-PROLED200W.jpg 7

8 Compact LED-heitin 20W (1550 lm) m H07RN-F 2 x 1,0 mm2 -liitosjohto pistotulpalla Vankka alumiinirunko ja kumireunukset iskuja vastaan Suojausluokka: IP54 Compact LED-heitin 30W (2650 lm) m H07RN-F 3 x 1,5 mm2 -liitosjohto pistotulpalla Säädettävällä jalustalla Suojausluokka: IP54 Compact LED-heitin 50W (4700 lm) m H07RN-F 3 x 1,5 mm2 -liitosjohto pistotulpalla Suojausluokka: IP54 led-valaisin50w-brennenstuhl.jpg Liikuteltava LED-heitin 80W (6720 lm) m H07RN-F 3 x 1,0 mm2 -liitosjohto pistotulpalla Suojausluokka: IP65 led80w-brennenstuhl1.jpg Ladattava LED-heitin 10W (1000 lm) USB-liitännällä: porttiin voi liittää esim. puhelimen Akku: Li-Ion 3,7 V / 4400 mah Akun kesto: 3 h (100 % teholla) ja 6 h (50 % teholla) Suojausluokka: IP54 ed10w-brennenstuhl.jpg Ladattava LED-heitin 30W (2250 lm) Latausaika: n. 4,5 h, verkkovirta- ja autolaturi sis. pakkaukseen Akku: 7,4 V / mah Akun kesto: 3 h (100 % teholla) ja 6 h (50 % teholla) Suojausluokka: IP54 led30w-brennenstuhl1.jpg 8

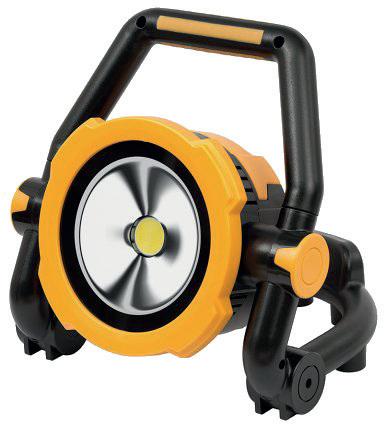

9 Ladattava LED-heitin 30W (2600 lm) Magneettikiinnityksellä Latausaika: n. 4,5 h, verkkovirta- ja autolaturi sis. pakkaukseen Akku: Li-Ion 7,4 V / mah Akun kesto: 3 h (100 % teholla) ja 6 h (50 % teholla) Suojausluokka: IP54 UFO High Bay 150W ( lm) m liitosjohto sukotulpalla Laadukkailla Philips D-ledeillä Ledien käyttöikä: h Valokulma: 120 Ketju- tai vaijerikiinnityksellä Ketjuloistevalaisin 2 x 36 W (6700 lm) m liitosjohdolla Sis. loisteputket ja suojahupun Runko: iskunkestävää ABS-muovia Valomastot Siirrettävä valomasto 7 m Laadukas LuxTower-valomasto Italiasta Valaisimet: 4 x 150 W LED Valontuotto: lm Valaistavissa oleva alue: m² Virransyöttö: 16 A / 400 V Masto käännettävissä 350 Teleskooppinen masto-osa galvanisoitua terästä Varustettu kitkajarrulla toimivalla portaattomalla vinssillä ja hämäräkytkimellä (lisävarusteena kellokytkin) luxtower_7m.jpg 9

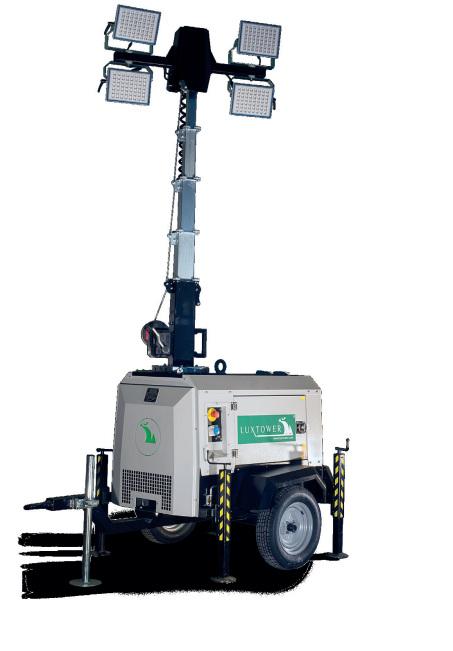

10 Siirrettävä valomasto 4,5 m Valaisimet: 6 x 50 W LED Valontuotto: lm Sisääntulojännite: 16 A / 230 V Suojausluokka: IP65 (valaisimet), IP44 (ohjauspaneeli) 360 kääntyvät heittimet ja masto-osa Teleskooppimasto nousee manuaalisella ilmapumpulla Siirrettävä valomasto 8,5 m Valaisimet: 4 x 150 W LED Valontuotto: lm Valaistavissa oleva alue: m² Moottori: Kubota Z482 Diesel Kulutus: 0,55 l / h Pisin käyttöaika 145 h yhdellä tankillisella Tankki: 80 l Valaisinmasto 15 m valaisimelle (esim. 3 x 100 W / 3 x 200 W PROLED) Pituus avattuna 5,5 m 15 m 10 Valomasto 12 m pyörillä valaisimelle (esim. 3 x 100 W / 3 x 200 W PROLED) Ristikkorakenteinen masto, toimii vinssillä Valaisinmasto 5 m valasimelle (esim. 2 x 100 W / 2 x 200 W PROLED) Teleskooppimasto taittuvilla jaloilla Masto sinkittyä terästä Pituus avattuna 2 m 5 m Valaisinmasto 10 m valaisimille (esim. 3 x 100 W / 3 x 200 W PROLED) Pituus avattuna 4,5 m 10 m Teleskooppimalli vinssillä Saatavana myös johdotuksen kanssa

11 valomasto-5m.jpg Valaisinjalka 2,5 m valaisimelle (esim. 1 x 50 W / 1 x 100 W PROLED) Pituus avattuna: 1 m - 2,5 m Masto galvanoitua terästä Tarjoamme myös kiinteitä ristikkomastoja (6-42 m) valaistukseen sekä antenneille ja kameroille. Alakeskukset THK 316/2/10 16A Pistorasiat: 2 x 16 A, 3 x pistorasia 230 V 10 m liitosjohto H07RN-F 5 x 2,5 mm² thk316.jpg THK 316/6/10 16A Pistorasiat: 6 x pistorasia 230 V 10 m liitosjohto H07RN-F 5 x 2,5 mm² THK 316/6/20 230V thk6schuko.jpg /20 Pistorasiat: 6 x pistorasia 230V 20 m liitosjohto H07RN-F 3 x 2,5 mm² Valmistamme keskuksia myös asiakkaiden toiveiden mukaan 11

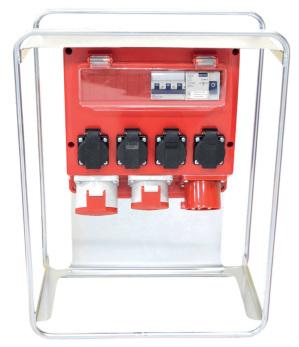

12 thkschuko.jpg TAS 16/1 Alakeskus 16A Pistorasiat: 2 x 16 A, 4 x 16 A / 230 V Vikavirtasuoja: 40A 30 ma ABS-muovikotelossa Saatavana myös putkikehikossa TAS 32/1/K Alakeskus 32A Pistorasiat: 1 x 32 A, 1 x 16 A, 4 x 16 A / 230 V Vikavirtasuoja: 40A 30 ma ABS-muovikotelo putkikehikossa Saatavana myös ilman kehikkoa TAS 16/2 Alakeskus 16A Pistorasiat: 2 x 16 A, 8 x pistorasia 230 V PC-muovikotelossa TAS 32/2 Alakeskus 32A Pistorasiat: 1 x 32 A, 1 x 16 A, 8 x pistorasia 230 V Suojausluokka: IP44 PC-muovikotelossa Kerroskeskus Kerroskeskusten avulla voit jakaa sähkön helposti koko kerrokseen Kiinnitettävissä helposti seinään Rakenne vahvaa mutta kevyttä 3 mm anodisoitua alumiinia Optiona keskuksiin on saatavana 48V-lähtö WorkLitevalaisimia varten IMKK HUB 32A /32 Pistorasiat: 1 x 32 A ketjutukseen 2 x 16 A 6 x 16 A / 230 V 12

13 IMKK HUB 63A Pistorasiat: 1 x 63 A ketjutukseen 1 x 32 A 2 x 16 A 6 x 16 A / 230 V FTAKR32 Alakeskus 32A Pistorasiat: 1 x 32 A ketjutukseen 2 x 16 A / 400 V 6 x 16 A / 230 V Suojausluokka: IP34 Sinkittyä terästä TSR-FTAKR32 Alakeskus 32A /TSR Pistorasiat: 2 x 32 A 2 x 16 A / 400 V 6 x 16 A / 230 V Sinkittyä terästä FTAKR63 Alakeskus 63A Pistorasiat: 1 x 63 A ketjutukseen, 2 x 32 A /400 V 2 x 16 A / 400V 6 x 16 A / 230 V Suojausluokka: IP34 Sinkittyä terästä FTAKR125 Alakeskus 125A Pistorasiat: 2 x 63 A /400 V 4 x 32 A /400 V 4 x 16 A / 400 V 36 x 16 A / 230 V Suojausluokka: IP34 Sinkittyä terästä TAS-LCU Valonohjauskeskus 16A Pistorasiat: 1 x 16 A 4 x 16 A / 230 V Viikkokellolla ja hämäräkytkimellä TAS-LCU Valonohjauskeskus 32A Pistorasiat: 1 x 32 A 4 x 16 A / 230 V Viikkokellolla ja hämäräkytkimellä /H Hämäräkytkimellä /K Viikkokellolla Molemmat mallit saatavana putkikehikkoon asennettuna /H Hämäräkytkimellä /K Viikkokellolla 13

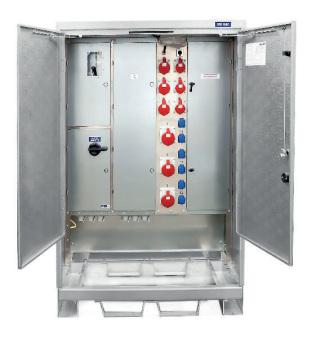

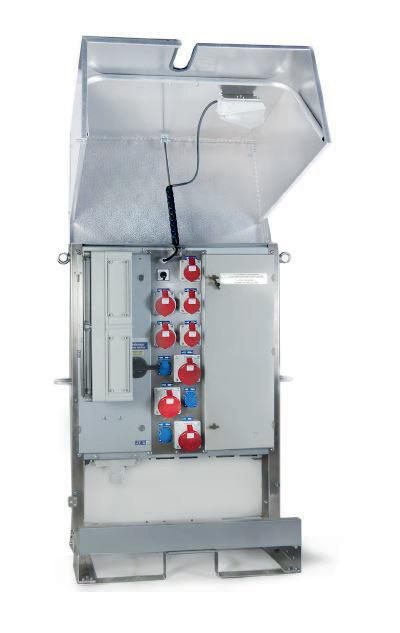

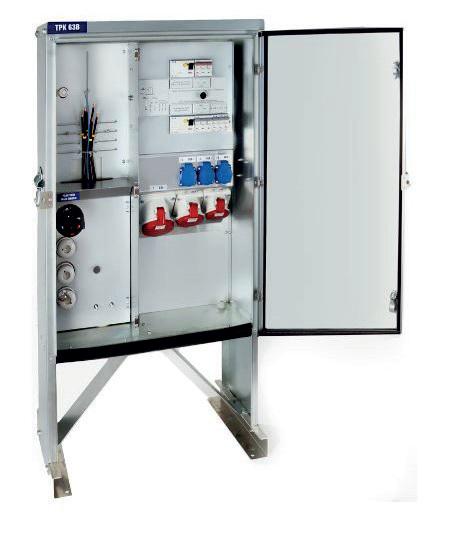

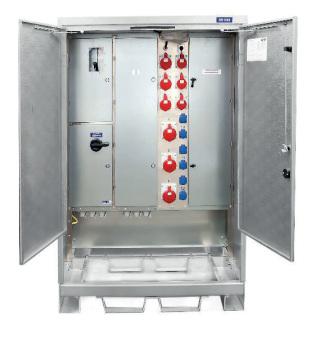

14 Pääkeskukset Vohek 63B Pistorasiat: 1 x 63 A 1 x 32 A 1 x 16 A / 400 V 3 x pistorasia 230 V Vohek 125B Pistorasiat: 3 x 63 A 2 x 32 A 3 x 16 A / 400 V 3 x pistorasia 230 V Vohek 160C Pistorasiat: 3 x 63 A 3 x 32 A 3 x 16 A / 400 V 6 x pistorasia 230 V 1 x kiinteä lähtö 160 A 14

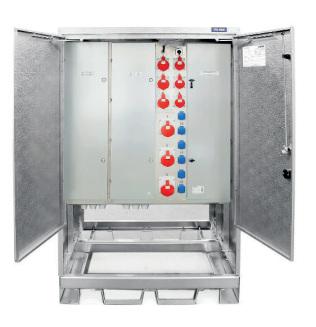

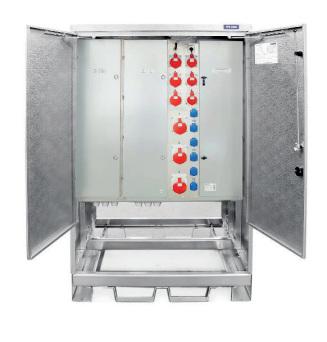

15 Vohek 250C Pistorasiat: 3 x 63 A 3 x 32 A 3 x 16 A / 400 V 6 x pistorasia 230 V 3 x kiinteä lähtö 160 A Vohek 400C Pistorasiat: 3 x 63 A 3 x 32 A 3 x 16 A / 400 V 6 x pistorasia 230 V Kiinteät lähdöt: 2 x 160 A 2 x 250 A Vohek 630C Pistorasiat: 3 x 63 A 3 x 32 A 3 x 16 A / 400 V 6 x pistorasia 230 V Kiinteät lähdöt: 4 x 160 A 2 x 250 A Kaikissa malleissa on vikavirtasuojaus (500 ma) ja henkilösuojaus (30 ma) 15

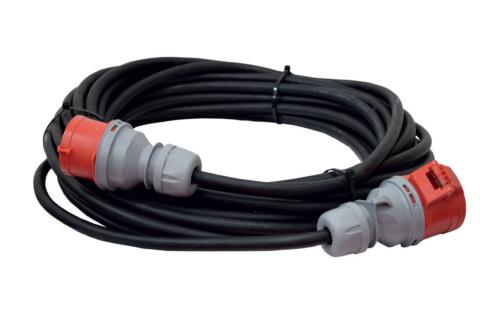

16 Jatkojohdot Voimavirtajatkojohdot H07RN-F (400 V)-jat 16 A / 10 m, 5 x 2,5 mm² /10 16 A / 20 m, 5 x 2,5 mm² A / 10 m, 5 x 6 mm² /10 32 A / 20 m, 5 x 6 mm² A / 10 m, 5 x 16 mm² /10 63 A / 20 m, 5 x 16 mm² A / 10 m, 5 x 50 mm² / A / 20 m, 5 x 50 mm² Valmistamme voimavirtajatkojohdot myös asiakkaan toivomilla mitoilla. Jatkojohto 3 x 1,5 mm² Y-haaralla H07RN-F (230 V) 10 m 2-os /10 20 m 2-os Jatkojohto 3 x 2,5 mm² Y-haaralla H07RN-F (230 V) 10 m 2-os /10 20 m 2-os Jatkojohto 3 x 1,5 mm² AM-tynnyripäällä H07RN-F (230 V) 10 m 2-os /F 20 m 2-os Jatkojohto 3 x 2,5 mm² AM-tynnyripäällä H07RN-F (230 V) 10 m 2-os /10 20 m 2-os /F Jatkojohto 3 x 2,5 mm² 3-osainen PCE H07RN-F (230 V) 10 m 3-os /10/F 20 m 3-os /F Valmistamme myös 1-osaisia jatkojohtoja asiakkaan toivomilla mitoilla. Schuko-liitosjohdot H07- ja H05RN-F 2 x 1,0 mm² / 4 m H07 2 x 1,5 mm² / 4 m H07 3 x 1,5 mm² / 3 m H05 3 x 1,5 mm² / 5 m H05 3 x 1,5 mm² / 10 m H05 3 x 1,5 mm² / 20 m H05 16

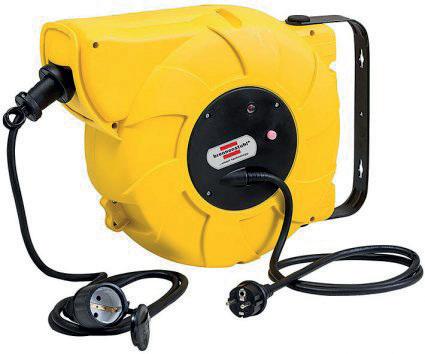

17 Kaapelikelat Kaapelikela 25 m H V 3 x 2,5 mm² x pistorasia 230 V Bretec-järjestelmä pitää kelan keskiön paikallaan ja estää johdon kiertymisen Ylikuumenemissuojalla Kaapelikela 40 m H V 3 x 2,5 mm² x pistorasia 230 V Kaapelikela 20 m H V 3 x 1,5 mm² x pistorasia 230 V garant_kaapelikela20m.jpg Kaapelikela 25 m H V 3 x 1,5 mm² x pistorasia 230 V Bretec-järjestelmällä Kaapelikela 20 m H07 16A 5 x 2,5 mm² x pistorasia 16 A, 2 x pistorasia 230 V Automaattikela m H07 3 x 1,5 mm² Automaattinen johdon kelaus Asennettavissa seinään, kääntyy 180 telineessään 17

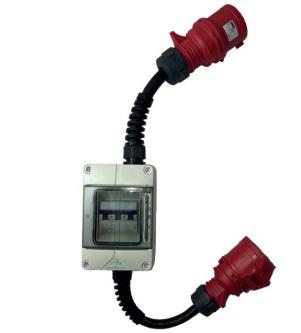

18 Siirrettävät vikavirtasuojat 230 V / 16 A Siirrettävä vikavirtasuoja 30 ma Liitosjohto: 50 cm Vikavirtasuoja: 25 A / 30 ma A-tyyppi 16 A Siirrettävä vikavirtasuoja 30 ma Liitosjohto: 50 cm Vikavirtasuoja: 40 A / 30 ma A-tyyppi 230 V / 16 A Siirrettävä vikavirtasuoja 10 ma /10 Liitosjohto: 50 cm Vikavirtasuoja: 25 A / 10 ma A-tyyppi 32 A Siirrettävä vikavirtasuoja 30 ma Liitosjohto: 50 cm Vikavirtasuoja: 40 A / 30 ma A-tyyppi 63 A Siirrettävä vikavirtasuoja 30 ma Siirrettävät voimavirta-adapterit Liitosjohto: 50 cm Vikavirtasuoja: 63 A / 30 ma A-tyyppi 16 A 32 A Voimavirta-adapteri A 63 A Voimavirta-adapteri A 32 A Voimavirta-adapteri adapteri32a-16a.jpg- Vaihetesteri 16 A (400 V) Vaihetesteri 32 A (400 V)

19 Pistotulpat 230 V (PCE) /TSR Kuminen 3 x 2,5 mm² kaapelille IP V (PCE) 16 A IP A IP A IP A IP Jatkopistorasiat 230 V 1-os. kuminen 3 x 2,5 mm² kaapelille (IP44) /K 230 V (PCE) 2-os. jatkopistorasia 3 x 2,5 mm² (IP44) V (PCE) 3-os. jatkopistorasia 3 x 2,5 mm² (IP44) V (PCE) 16 A IP A IP A IP A IP

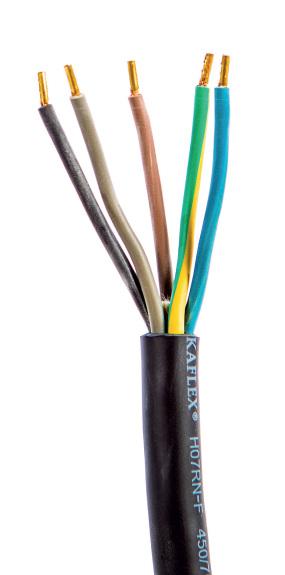

20 Haaroittimet ja pistorasiat Haaroitin 16 A x 16 A Haaroitin 16 A x 16 A + 3 x 230 V + 1 m johto Haaroitin 32 A x 32 A Haaroitin 16 A / 230 V x 230 V 1-os. upotettava pistorasia os. upotettava pistorasia Kojepistorasiat Kojepistorasiat upotettavat / suorat 16 A A A A Kojevastakkeet upotettavat / suorat 16 A A A A Kumikaapelit Tuotekoodi 100 m 500 m rulla kela 3 x 1,5 mm² x x 3 x 2,5 mm² x 5 x 2,5 mm² x 5 x 6,0 mm² x 5 x 16,0 mm² x 5 x 35,0 mm² x 5 x 50,0 mm² x Öljynkestävä kumikaapeli H07RN-F 100 m rullissa tai 500 m kelassa 20

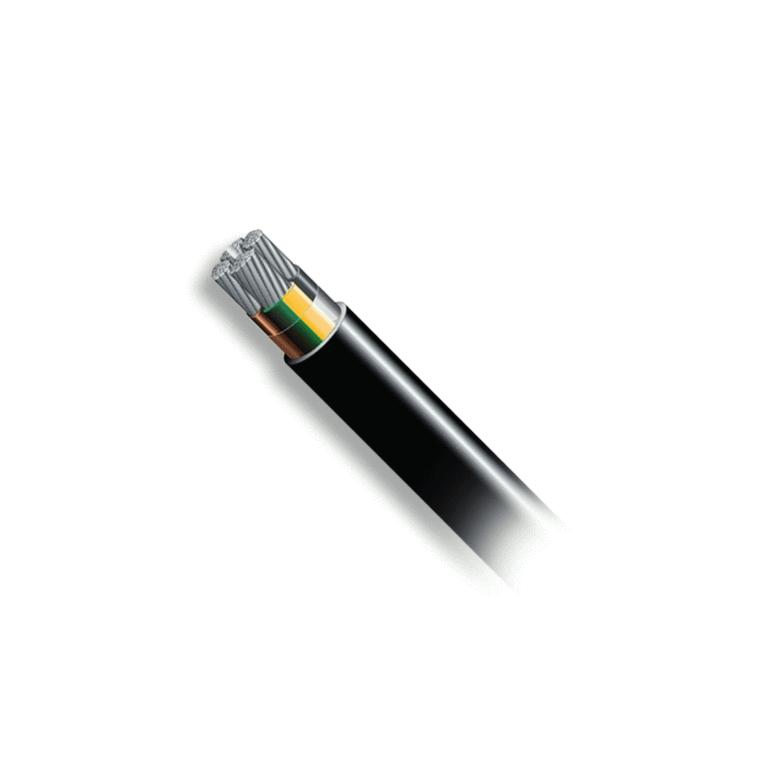

21 Alumiinikaapelit Maahan sekä sisä- ja ulkokäyttöön AXCMK muovivaippainen maakaapeli kuparijohtimella Tuotekoodi 4 x 16 + Cu 10 mm² x 25 + Cu 16 mm² x 35 + Cu 16 mm² x 50 + Cu 16 mm² x 70 + Cu 21 mm² x 95 + Cu 29 mm² x Cu 41 mm² x Cu 41 mm² x Cu 57 mm² x Cu 72 mm² AXMK muovivaippainen maakaapeli Tuotekoodi 4 x 16 mm² x 25 mm² x 35 mm² x 50 mm² x 70 mm² x 95 mm² x 120 mm² x 150 mm² x 185 mm² x 240 mm² x 300 mm² Betoninkovetus Betonivalujen kovettamiseen/kuivattamiseen tarkoitettu lämmityskaapeli Pituus Tuotekoodi Teho 3,3 m W Itsesäätyvä betoninkovetuskaapeli 2 m W Saumoihin ja pilarien juureen Myös tilaajan toivomilla mitoilla 10 m W 20 m W 35 m W 55 m W 85 m W Kaikissa vakiona 2 metrin liitosjohto. Tarjoamme myös sulanapitokaapeleita eri pituuksissa. Kysy myyjältä lisätietoja! Betonilämpömittari K-tyypin antureille ämpömittari.jpeg Lämpötila-anturi käyttökertaan 21

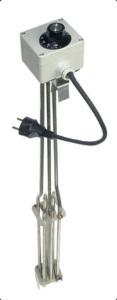

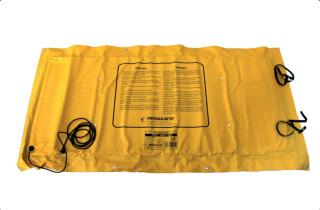

22 Lämmittimet Tynnyrilämmitin W asteen termostaatilla Roudansulatusmatto W 1 x 3 m Rakennuslämmittimet 3 kw / 230 V, 2-teho ja puhallus 4832/SR 5 kw / 400 V, 2-teho ja puhallus kw / 400 V, 2-teho ja puhallus 4834 rakennuslämmitin.jpg Tasku- ja otsalamput Ladattava LEDtaskulamppu (850 lm) Käsivalaisin LED (350 lm + 80 lm) Ladattava LEDtaskulamppu (700 lm) LED-otsalamppu (200 lm) otsalamppu200lm.jpg Ladattava LEDtaskulamppu (450 lm) taskulamppu450lm LED-otsalamppu (100 lm) Ladattava LEDtaskulamppu (350 lm)

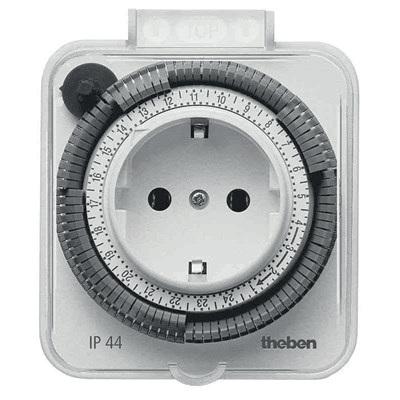

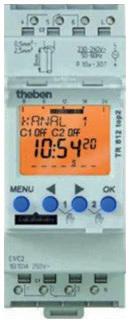

23 Sekalaiset Vikavirtasuojat 25 / 0.01 A 2P 2TE 23 4 kpl / ltk 25 / 0.03 A 2P 2TE 24 4 kpl / ltk 40 / 0.03 A 4P 3TE 25 4 kpl / ltk 40 / 0.03 A 4P 4TE 26 3 kpl / ltk 40 / 0.3 A 4P 3TE 27 4 kpl / ltk 63 / 0.03 A 4P 4TE 28 3 kpl / ltk 63 / 0.3 A 4P 4TE 29 3 kpl / ltk vikavirtasuoja.jpg Kahvavarokkeet 63A koko A koko A koko A koko A koko A koko A koko A koko Johdonsuojakatkaisijat C6 1P kpl / ltk C10 1P kpl / ltk C13 1P kpl / ltk C16 1P kpl / ltk C16 3P 34 8 kpl / ltk C32 3P 35 8 kpl / ltk C63 3P 36 8 kpl / ltk D16 1P kpl / ltk Pistorasiakellokytkimet Astronominen kellokytkin Viikko-/vuorokausiominaisuudella 1-kanavainen Digitaalinen kellokytkin Viikko-/vuorokausiominaisuudella 2-kanavainen Vuorokausikellokytkin 16 A / 230 V IP Vuorokausikellokytkin 16 A / 230 V IP Koteloitu kellokytkin 16 A / 230 V x pistorasia 230 V + 1 m johto /2 Hämäräkytkimellä Koteloitu kellokytkin 16 A / 400 V x pistorasia 230 V + 0,5 m + 0,5 m johto /2 Hämäräkytkimellä 23

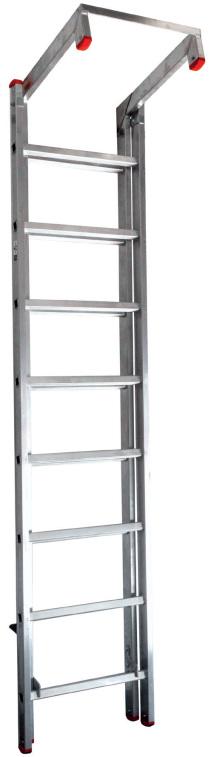

24 Nojatikkaat 1-osaiset Koodi Kuljetus- Askelpuolia Leveys Paino pituus KT cm 9 kpl 39 cm 4,5 kg KT cm 11 kpl 39 cm 5,5 kg KT cm 14 kpl 45 cm 9 kg KT cm 18 kpl 45 cm 11 kg KT cm 21 kpl 45 cm 13 kg 2-osaiset Koodi Kuljetus Askelpuolia Leveys Paino Kokonais -pituus -pituus KTS cm 2 x 8 kpl 35 / 41 cm 8,5 kg 409 cm KTS cm 2 x 10 kpl 35 / 41 cm 11 kg 520 cm KTS cm 2 x 12 kpl 39 / 45 cm 14,5 kg 630 cm KTS cm 2 x 14 kpl 39 / 45 cm 15,7 kg 726 cm KTS cm 2 x 16 kpl 39 / 45 cm 20 kg 838 cm 3-osaiset Koodi Kuljetus Askelpuolia Leveys Paino Kokonais -pituus -pituus KTS-350 2,11 m 3 x 7 kpl 35 / 48 cm 14 kg 4,92 m KTS-360 2,39 m 3 x 8 kpl 35 / 48 cm 15,5 kg 5,74 m KTS-375 2,96 m 3 x 10 kpl 35 / 48 cm 26 kg 7,45 m KTS-390 3,52 m 3 x 12 kpl 35 / 48 cm 27,5 kg 9,10 m KTS-390PK 3,57 m 3 x 12 kpl 35 / 48 cm 27,5 kg 9,15 m Elementtitikkaat Betonielementtien asennukseen suunnitellut elementtitikkaat, joiden yläpään elementtikoukku kurottuu betonielementin reunan yli estäen tikasta kaatumasta sivusuuntaan sekä tikkaan alapään luistamista alas. 1-osaiset Koodi Kuljetuspituus Askelpuolia Leveys Paino ETS-130 3,30 m 12 kpl 50 cm 9 kg 2-osaiset Koodi Kuljetus Askelpuolia Leveys Paino Kokonais -pituus -pituus ETS-241 2,50 m 2 x 8 kpl 50 cm 11 kg 4,1 m ETS-250 3,05 m 2 x 10 kpl 50 cm 13 kg 5,2 m ETS-261 3,60 m 2 x 12 kpl 50 cm 16,5 kg 6,3 m ETS-272 4,20 m 2 x 14 kpl 50 cm 17,5 kg 7,3 m 24

25 Yhdistelmätikkaat 2-osaiset Koodi Kuljetuspituus Askelpuolia Leveys Alatukipalkin leveys Paino Kokonaispituus nojatikkaina Ylin seisontakorkeus A-tikkailla KTY cm 2 x 8 kpl 35 / 41 cm 90 cm 9,5 kg 416 cm 157 cm KTY cm 2 x 10 kpl 35 / 41 cm 95 cm 12 kg 500 cm 214 cm KTY cm 2 x 12 kpl 39 / 45 cm 110 cm 15,5 kg 613 cm 268 cm KTY cm 2 x 14 kpl 39 / 45 cm 120 cm 16,7 kg 725 cm 315 cm KTY cm 2 x 16 kpl 39 / 45 cm 130 cm 21 kg 845 cm 370 cm 3-osaiset Koodi Kuljetuspituus Askelpuolia Leveys Alatukipalkin leveys Paino Kokonaispituus nojatikkaina Ylin seisontakorkeus A-tikkailla KTY cm 3 x 7 kpl 35 / 48 cm 100 cm 15 kg 498 cm 184 cm KTY cm 3 x 8 kpl 35 / 48 cm 110 cm 16,5 kg 583 cm 209 cm KTY cm 3 x 10 kpl 35 / 48 cm 130 cm 27 kg 753 cm 268 cm KTY x 12 kpl 35 / 48 cm 140 cm 28,5 kg 322 cm 893 cm 360 cm Kerrosvälitikkaat Erikoistikkaat rakennusvaiheessa olevien rakennusten kerrosten välillä liikkumiseen. Tikkaissa vakiovarusteena käsijohde oikealla puolella. Lisävarusteena käsijohde myös toiselle puolelle. Koodi Tikkaiden Kerrosvälille Leveys Paino pituus KVT-280 3,00 m 2,80 m 60 cm 13 kg KVT-300 3,20 m 3,00 m 60 cm 14 kg 25

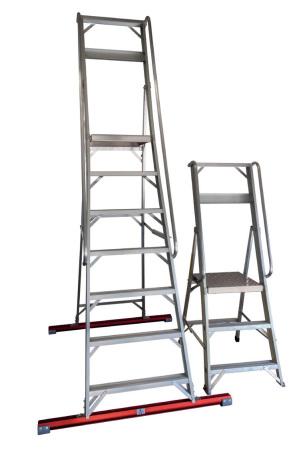

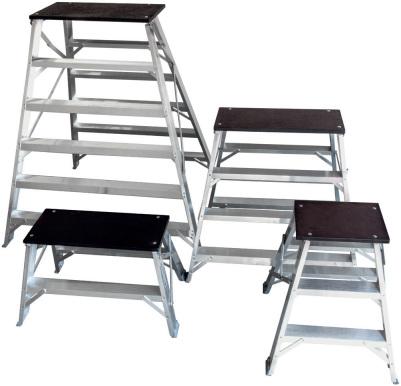

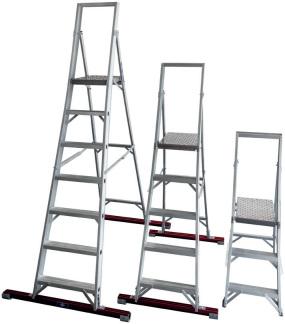

26 TT-tasotikkaat Koodi Askelpuolia Tasokorkeus Alaleveys Avautuma alhaalla Paino Kuljetuspituus TT kpl 67 cm 46 cm 82 cm 7 kg 1,43 m TT kpl 94 cm 49 cm 99 cm 8 kg 1,71 m TT kpl 120 cm 52 cm 116 cm 8,5 kg 1,99 m TT-105 P* 5 kpl 126 cm 80 cm 116 cm 9,5 kg 2,05 m TT kpl 143 cm 55 cm 133 cm 9,5 kg 2,27 m TT-106 P* 6 kpl 149 cm 95 cm 133 cm 10,5 kg 2,33 m TT kpl 172 cm 58 cm 150 cm 10,5 kg 2,55 m TT-107 P* 7 kpl 178 cm 110 cm 150 cm 12 kg 2,61 m TT kpl 192 cm 61 cm 167 cm 11,5 kg 2,77 m TT-108 P* 8 kpl 198 cm 120 cm 167 cm 14 kg 2,83 m TT kpl 250 cm 67 cm 201 cm 14,5 kg 3,39 m TT kpl 303 cm 73 cm 235 cm 16 kg 3,95 m * P-mallit sisältävät 2 kpl punaisia alatukipalkkeja. 4T-tasotikkaat Koodi Askelpuolia Tasokorkeus Alaleveys Avautuma alhaalla Paino Kuljetuspituus 4T kpl 67 cm 56 cm 82 cm 8,5 kg 1,69 m 4T kpl 94 cm 59 cm 99 cm 9,5 kg 1,97 m 4T kpl 120 cm 62 cm 116 cm 10,5 kg 2,25 m 4T-105 P* 5 kpl 126 cm 90 cm 116 cm 11,5 kg 2,31 m 4T kpl 143 cm 65 cm 133 cm 11,5 kg 2,53 m 4T-106 P* 6 kpl 152 cm 110 cm 133 cm 12,5 kg 2,59 m 4T kpl 172 cm 68 cm 150 cm 12,5 kg 2,81 m 4T-107 P* 7 kpl 178 cm 120 cm 150 cm 13,5 kg 2,87 m 4T kpl 199 cm 71 cm 167 cm 13,5 kg 3,09 m 4T-108 P* 8 kpl 198 cm 130 cm 167 cm 14,5 kg 3,15 m * P-mallit sisältävät 2 kpl punaisia alatukipalkkeja. Kaikille tikasmalleille on saatavana autoon asennettava kuljetusteline. 26

27 Porraspukit Taittuvat rakennuspukit portaissa työskentelyyn Koodi Tason koko Korkeus- Paino Kantavuus säätö KRPP-70/40 40 cm x 30 cm 65 cm 10 kg 150 kg KRPP-70/70 70 cm x 30 cm 65 cm 13 kg 150 kg Porrastaso Koodi Tason koko Korkeus Paino Kantavuus PRT cm x 45 cm 145 cm 15 kg 150 kg 2-puoliset rakennuspukit Valikoimastamme löytyy myös 1-puolisia rakennuspukkeja ja koottavia putkitelineitä. Kysy lisää myyjältä tai käy katsomassa koko tikasvalikoimamme osoitteessa: Koodi Askelmia Tasokorkeus Alaleveys Avautuma alhaalla Paino Tason koko leveys/syvyys KRP-50/70 2 kpl 50 cm 84 cm 53 cm 8 kg 70 cm x 30 cm KRP-70/70 3 kpl 70 cm 93 cm 65 cm 9,5 kg 70 cm x 30 cm KRP-90/70 4 kpl 90 cm 101 cm 75 cm 11 kg 70 cm x 30 cm KRP-110/70 5 kpl 110 cm 119 cm 95 cm 15,5 kg 70 cm x 40 cm KRP-140/70 6 kpl 140 cm 133 cm 107 cm 18,5 kg 70 cm x 40 cm 27

28 TSR Group Oy Autokatu Turku Toni Raivo Toimitusjohtaja Jari Simolin Myyntipäällikkö / Rakennusliikkeet simolin@tsr-tukku.fi Mikael Niittymäki Vientipäällikkö mikael.niittymaki@tsr-tukku.fi Marko Palkén Myyntipäällikkö / Kotimaan jälleenmyyjät marko.palken@tsr-tukku.fi Jenna Latvala Myyntiassistentti sales@tsr-tukku.fi Joni Lehvikkö Varasto ja logistiikka logistiikka@tsr-tukku.fi TSR Group Oy Hepolamminkatu Tampere Hannu Viitanen Myyjä hannu.viitanen@tsr-tukku.fi Tapio Latokangas Huolto
