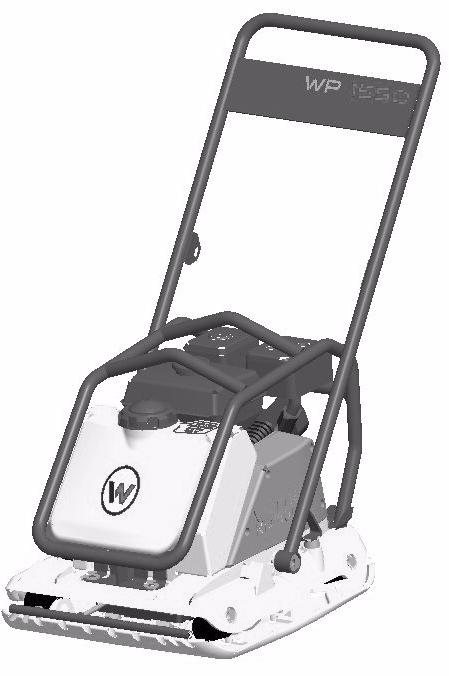

1 Käyttöohje Tärylevyt WP 1550 WP 1550W fi F I

2 Tekijänoikeudet Copyright 2010 Wacker Neuson Corporation. Kaikki oikeudet, mukaan lukien kopiointi- ja jakeluoikeudet, pidдtetддn. Koneen alkuperдinen ostaja saa jдljentдд tдmдn julkaisun kopioimalla. Kaikki muu jдljentдminen on kielletty ilman Wacker Neuson Corporationin antamaa nimenomaista kirjallista lupaa. Kaikki jдljentдminen tai jakelu, jota Wacker Neuson Corporation ei ole hyvдksynyt, katsotaan tekijдnoikeuksien loukkaamiseksi ja johtaa oikeustoimiin. Vддrinkдytцkset johtavat syytteeseen. Tavaramerkit Kaikki tдssд kдsikirjassa esitellyt tavaramerkit ovat niiden omistajien omaisuutta. Valmistaja Wacker Neuson Manila Incorporated Lot 2,Blk 1 Phase, PEZA Drive, First Cavite Industrial Estate, Brgy. Langkaan Dasmariñas, Cavite, Philippines Puhelin: +63-(0) Telefaksi: +63-(0) Käännetyt ohjeet Tдmд kдyttцohje on kддnnцs alkuperдisestд ohjeesta. Kдyttцohjeen alkuperдinen kieli on amerikanenglanti.

3 WP 1550 Esipuhe 3 Sisältö 1. Turvallisuus Kipinäsalpojen käyttöä koskevat lait Käyttöturvallisuus Moottorin turvallisuus Turvallinen huolto Tarrat Varoitus- ja tietotarrat Käyttöä koskevat tarrat Tekniset tiedot Moottori Tärylevy Melu- ja tärinämittaukset Mitat Käyttäminen Polttoainesuositus Ennen käynnistystä Käynnistys Sammutus Käyttökohteet Käyttäminen Pyöräsarja ( ) wpm_bo fitoc.fm 1

4 Sisältö WP Huolto Huoltoaikataulu Tärylevyn puhdistus Kiilahihna Täryn voitelu Sytytystulppa Moottorin öljy Ilmansuodatin Polttoainekupin Puhdistus Vianmääritys Varastointi Koneen nostaminen Koneen kuljetus...31 wpm_bo fitoc.fm 2

5 Esipuhe Tässä käsikirjassa annetaan tietoja ja toimenpideohjeita, joiden avulla tätä Wacker Neuson-mallia voidaan käyttää ja ylläpitää turvallisesti. Oman turvallisuutesi ja tapaturmien estämisen kannalta on tärkeää, että luet ja ymmärrät käsikirjassa annetut ohjeet ja noudatat niitä. Säilytä tämä käsikirja tai sen kopio koneen kanssa. Jos käsikirja katoaa tai tarvitset siitä lisäkappaleita, ota yhteys Wacker Neuson Corporation. Tämä kone on valmistettu käyttäjän turvallisuutta silmällä pitäen. Se voi olla kuitenkin vaarallinen, jos sitä käytetään tai huolletaan väärin. Noudata käyttöohjeita huolellisesti! Jos sinulla on laitteen käyttöä tai huoltoa koskevia kysymyksiä, ota yhteys Wacker Neuson Corporation. Käsikirjassa olevat tiedot perustuvat julkaisuajankohtana tuotannossa oleviin koneisiin. Wacker Neuson Corporation pidättää oikeuden kaikkien näiden tietojen muuttamiseen siitä etukäteen ilmoittamatta. Kaikki oikeudet (varsinkin kopiointi- ja levittämisoikeudet) pidätetään. Copyright 2010 Wacker Neuson Corporation. Mitään tämän julkaisun osaa ei saa jäljentää missään muodossa eikä millään keinolla elektronisesti tai mekaanisesti valokopiointi mukaan lukien ilman Wacker Neuson Corporation saatua nimenomaista kirjallista lupaa. Kaikenlaista jäljentämistä tai levittämistä, johon Wacker Neuson Corporation ei ole antanut lupaa, pidetään tekijänoikeuksien loukkauksena ja niistä nostetaan syyte. Pidätämme nimenomaan oikeuden tehdä sellaisia teknisiä muutoksia, jopa niistä etukäteen ilmoittamatta, joiden tarkoituksena on koneidemme tai niiden turvallisuuden parantaminen. wc_tx000001fi.fm 3

6 Turvallisuus WP Turvallisuus Tämä ohje sisältää VAARA, VAROITUS, VAROVAISUUTTA, HUOMIO ja HUOMAUTUS, joita täytyy noudattaa henkilö- ja laitevahinkojen välttämiseksi ja moitteettoman toiminnan takaamiseksi. Tämä on varoitussymboli. Sitä käytetään varoittamaan tapaturmavaarasta. Noudata kaikkia turvaohjeita, jotka seuraavat tätä symbolia, välttyäksesi tapaturmalta tai kuolemalta. VAARA VAARA viittaa vaaralliseen tilanteeseen, jonka väistämisen laiminlyönnistä saattaa seurata kuolema tai vakava vamma. VAROITUS VAROITUS viittaa vaaralliseen tilanteeseen, jonka väistämisen laiminlyönnistä saattaa seurata kuolema tai vakava vamma. VAROVAISUUTTA VAROVAISUUTTA viittaa vaaralliseen tilanteeseen, jonka väistämisen laiminlyönnistä saattaa seurata lievä tai kohtalainen vamma. HUOMIO: Merkintä HUOMIO, jota käytetään ilman varoitussymbolia, viittaa vaaratilanteeseen, jonka huomiotta jättäminen voi aiheuttaa omaisuusvahinkoja. Huomautus: Sisältää tärkeää käytännön lisätietoa. 1.1 Kipinäsalpojen käyttöä koskevat lait Huomautus: Joissakin valtioissa laki vaatii, että tietyillä alueilla polttomoottoreissa on käytettävä kipinäsalpoja. Kipinäsalpa on moottorin pakoputkeen sijoitettu laite, joka on suunniteltu estämään kipinöiden tai liekkien ulostulon. Sitä vaaditaan usein metsäisillä alueilla palovaaran takia. Kysy kipinäsalpamääräyksiä koskevia neuvoja paikalliselta moottoritoimittajalta tai viranomaisilta. wpm_si000324fi.fm 4

7 WP Käyttöturvallisuus Turvallisuus Tämän laitteen turvallinen käyttö edellyttää laitteen tuntemista ja käyttöharjoitusta. Laitteen virheellinen tai asiantuntematon käyttö voi olla vaarallista. Lue käyttöohjeet ja tutustu laitteeseen ja sen hallintamekanismeihin. Kokemattoman käyttäjän tulee ennen käytön aloittamista saada opetusta kokeneelta käyttäjältä ÄLÄ KOSKAAN salli käyttöön perehtymättömän henkilön käyttää tätä laitetta. Käyttäjien on oltava selvillä käyttöön liittyvistä riskeistä ja vaaroista ÄLÄ KOSKAAN kosketa pakoputkea, moottorin sylintereitä tai jäähdytysripoja, kun ne ovat kuumia. Seurauksena on palovammoja ÄLÄ KOSKAAN käytä lisävarusteita tai laitteita, jotka eivät ole Wacker Neusonin suosittelemia. Seurauksena saattaa olla laiterikko tai henkilövahinko ÄLÄ KOSKAAN käytä konetta ilman hihnasuojaa. Paljaana olevat hihnapyörät ja hihna muodostavat vaaramomentin, joka voi aiheuttaa vakavan tapaturman ÄLÄ KOSKAAN jätä laitetta yksin sen ollessa käynnissä Huolehdi AINA, että koneenkäyttäjä tuntee koneen käyttö- ja turvaohjeet ennen käytön aloittamista Käytä AINA työvaatetusta, kun käytät laitetta Esimerkiksi silmäsuojaimet tai suojalasit suojelevat silmiä kimpoilevan roskan aiheuttamilta vammoilta Sulje AINA polttoainehana, kun laitetta ei käytetä, jos koneessa on sellainen Huolehdi AINA koneen asiallisesta säilytyksestä, kun sitä ei käytetä. Laite tulisi säilyttää kuivassa, puhtaassa paikassa pois lasten ulottuvilta Huolehdi AINA konetta käyttäessäsi, että kaikki turvalaitteet ja suojukset ovat paikallaan ja kunnossa. ÄLÄ tee turvalaitteisiin muutoksia tai estä niiden toimintaa. ÄLÄ käytä konetta, jos jokin turvalaitteista tai suojuksista puuttuu tai ei toimi Lue ja ymmärrä AINA käyttöoppaassa annetut ohjeet ja noudata niitä ennen kuin yrität käyttää konetta. VAROITUS wpm_si000324fi.fm 5

8 Turvallisuus WP Moottorin turvallisuus VAARA Polttomoottorit muodostavat erityisen riskitekijän käydessään ja tankattaessa. Alla olevien turvaohjeiden noudattamatta jättäminen voi aiheuttaa vakavan tapaturman tai kuoleman ÄLÄ KOSKAAN käytä moottoria sisätiloissa tai suljetussa paikassa, kuten esim. syvässä ojassa, jollei paikassa ole riittävää tuuletusta. Moottorin pakokaasu sisältää myrkyllistä hiilimonoksidia; hiilimonoksidille altistuminen voi aiheuttaa tajunnan menetyksen ja johtaa kuolemaan WACKER myy sähkökäyttöisiä käsijunttia suljetuissa tiloissa tapahtuvaa käyttöä varten Äla tupakoi, kun käytät konetta ÄLÄ tupakoi, kun tankkaat moottoria ÄLÄ tankkaa kuumaa tai käynnissä olevaa moottoria ÄLÄ tankkaa moottoria avotulen lähellä ÄLÄ läikytä bensiiniä, kun tankkaat ÄLÄ käytä moottoria avotulen lähellä Suorita AINA tankkaus hyvin tuuletetussa tilassa Laita AINA polttoainesäiliön kansi takaisin paikalleen tankkauksen jälkeen Tarkasta AINA ennen moottorin käynnistämistä polttoaineputket, polttoainesäiliön kansi ja polttoainesäiliö, ettei niissä ole vuotoja tai murtumia. Älä käytä konetta, jos siinä on polttoainevuotoja tai polttoainesäiliön kansi tai polttoaineputket ovat löysällä. wpm_si000324fi.fm 6

9 WP Turvallinen huolto Turvallisuus VAROITUS Puutteellisesti huollettu laite muodostaa turvallisuusriskin! Määräaikainen huolto ja ajoittainen korjaus ovat tarpeellisia laitteen pitkäaikaisen turvallisen ja kunnollisen toiminnan takaamiseksi ÄLÄ yritä puhdistaa tai huoltaa konetta sen käydessä. Pyörivät osat saattavat aiheuttaa tapaturman ÄLÄ pyöritä bensiinimoottoria sytytystulppa irrotettuna, jos se on saanut liikaa polttoainetta. Sylinterissä oleva bensiini purskahtaa ulos tulpan reiästä ÄLÄ testaa kipinää bensiinimoottorissa, joka on saanut liikaa polttoainetta tai jos bensiinin haju on tuntuva. Kipinä voi aiheuttaa tulipalon Bruk ALDRI bensin eller andre typer drivstoff eller ildfarlige løsemidler til å rengjøre deler med, spesielt på innelukkede steder. Damp fra drivstoff og løsemidler kan bli eksplosive Pidä AINA pakoputken ympäristö puhtaana roskista, mikä vähentää paloriskiä Vaihda AINA kuluneet tai rikkoutuneet osat Wacker Neuson in tämän käsijuntan huoltoa varten suunnittelemiin ja suosittelemiin osiin Irrota AINA bensiinimoottorin sytytystulpan johto ennen huoltoa, ettei moottori käynnisty vahingossa Pidä AINA laite ja sen tarrat puhtaina. Uusi kaikki irronneet ja vaikeasti luettavat tarrat. Tarroissa on tärkeitä käyttöohjeita ja varoituksia. wpm_si000324fi.fm 7

10 Turvallisuus WP Tarrat wpmgr WARNING WARNUNG ADVERTENCIA AVERTISSEMENT 10W wpm_si000324fi.fm 8

11 WP Varoitus- ja tietotarrat Turvallisuus Tässä Wacker Neuson-koneessa käytetään kansainvälisiä kuvatarroja tarpeellisissa paikoissa. Tarrojen selitykset: Tarra Merkitys VAROITUS! Käytä kuulonsuojaimia konetta käyttäessäsi. Lue konetta koskevat tiedot käyttöoppaasta. Tarkista moottorin öljyn määrä. Käytä SAE 10W30 -öljyä. 9! Sjekk drivstoffnivået. VAROITUS! Kuuma pinta! Taattu äänentehotaso db(a). wpm_si000324fi.fm 9

12 Turvallisuus WP 1550 Tarra Merkitys VAROITUS! Liikkuvaan hihnaan tarttumisesta on seurauksena käsivamma. Aseta hihnansuojus aina takaisin paikalleen. VAROVAISUUTTA! Lue ohjekirja niin että ymmärrät sen täysin, ennen kuin käytät konetta. Laiminlyönti lisää loukkaantumisriskiä sinun ja muiden osalta. VARO Nostopiste. Nostokohta (manuaalinen). VAARA! Moottorin pakokaasu sisältää häkää; käytä ainoastaan hyvin tuuletetuissa tiloissa. Lue ohjekirja. Älä käytä moottoria ympäristössä jossa on kipinöitä, avotulta tai palavia esineitä. Sammuta moottori ennen tankkausta. Etiketti-Koneen Malli Tässä etiketissä on koneen mallin nimi. wpm_si000324fi.fm 10

13 WP 1550 Turvallisuus Tarra Merkitys Company logo Nimikilpi kertoo koneen tyypin, tilausnumeron, version sekä sarjanumeron. Kirjoita muistiin siinä olevat tiedot. Niitä tarvitaan, jos nimikilpi häviää tai tuhoutuu. Tilattaessa varaosia tai kyseltäessä huoltoohjeita täytyy tietää koneen tyyppi sekä muut numerot. Tämä kone on suojattu seuraavilla patenteilla. wpm_si000324fi.fm 11

14 Turvallisuus WP Käyttöä koskevat tarrat Tässä Wacker Neuson-koneessa käytetään kansainvälisiä kuvatarroja tarpeellisissa paikoissa. Tarrojen selitykset: Tarra Merkitys Avaa polttoainehana. Paina tai käännä moottorin katkaisin ON (KÄYNNISSÄ) -asentoon. Sulje ilmaläppä. Pane kaasu IDLE (TYHJÄKÄYNTI) -asentoon. Vedä takaisinkelautuvasta käynnistinnarusta. Sulje polttoainehana. wpm_si000324fi.fm 12

15 WP 1550 Turvallisuus Tarra 1 Merkitys Paina tai käännä moottorin katkaisin OFF (SAMMUTETTU) -asentoon. Avaa ilmaläppä. Pane kaasu FAST (NOPEA) -asentoon. Kaasuvipu: Kilpikonna = Tyhjäkäynti tai Hidas Kaniini = Täysi tai Nopea vauhti wpm_si000324fi.fm 13

16 Tekniset tiedot WP Tekniset tiedot 2.1 Moottori Moottorin tehoarvot Nettotehoarvo standardin SAE J1349 mukaan. Todellinen ulostuloteho voi vaihdella käyttöolosuhteista riippuen. Moottori WP 1550, WP 1550 W , , Moottorin valmistaja Moottorin malli Maks. nimellisnopeudella Wacker WM170 kw 4000 rpm Käyttönopeus rpm 3600 Kytkimen kytkeytyminen rpm 2100 Sytytystulppa tyyppi NGK BR6HS Champion RL86C Kärkiväli mm 0,6 0,7 Ilmansuodatin tyyppi Kaksoiselementti Moottoriöljy luokitus luokka SAE 10W30 SE tai korkeampi Moottorin öljymäärä ml 600 Polttoaine tyyppi Normaali lyijytön bensiini Polttoainetankin tilavuus l 3,6 Venttiilivälys (kylmänä) Imu: Pako: mm 0,07 0,13 0,17 0,23 wpm_td000333fi.fm 14

17 WP Tärylevy Tekniset tiedot WP 1550, WP 1550 W , , Tärylevy Käyttöpaino kg 88 Vesitankin tilavuus 10,4 Täryttimen kierrosluku rpm 5800 ± 100 Täryttimen voitelu ml 150 Automaattivaihteistoneste Dexron III / Mercon tai vastaava 2.3 Melu- ja tärinämittaukset Tuotteen äänipaineen taso on testattu standardin EN ISO mukaisesti. Äänitehon taso on testattu EU direktiivin 2000/14/EC mukaisesti - Melun aiheutus ympäristöön laitetta ulkona käytettäessä. Äänenpaineen taso käyttäjän kohdalla (L pa ) = 97 db(a). Taattu äänentehotaso (L WA ) = 108 db(a). Tuotteen aiheuttama käden/käsivarren tärinätaso (HAV) on testattu standardien ISO 5349, EN1033, ja EN500-4 mukaisesti, missä sovellettavissa. HAV 10,8 m/s 2 wpm_td000333fi.fm 15

18 Tekniset tiedot WP Mitat mm (tuumaa) 38 (965) 19.5 (500) 34.5 (875) wpmgr wpm_td000333fi.fm 16

19 WP Käyttäminen Käyttäminen 3.1 Polttoainesuositus Moottori toimii normaalilla lyijyttömällä bensiinillä. Käytä vain tuoretta, puhdasta bensiiniä. Bensiini, jossa on vettä tai likaa, vahingoittaa polttoainejärjestelmää. Polttoainetiedot löydät moottorin omistajan ohjekirjasta. 3.2 Ennen käynnistystä Tutustu tämän ohjekirjan alussa oleviin turvallisuus- ja käyttöohjeisiin Tarkista: moottorin öljyn määrä. polttoaineen määrä. ilmansuodattimen kunto. ruuvien ja pulttien tiukkuus. polttoaineletkujen kunto. wpm_tx001125fi.fm 17

20 Käyttäminen WP Käynnistys Tavata kuva: wc_gr Avaa polttoaineventtiili kääntämällä vipua alas (a1). Huomaa: Jos moottori on kylmä, työnnä rikastimen vipu kiinniasentoon (d2). Jos moottori on kuuma, aseta rikastin auki-asentoon (d1) Käännä moottorin katkaisin asentoon "ON" ("KÄYNNISSÄ") (b2) Avaa kaasua kääntämällä vipua hieman vasemmalle (c2) Vedä käynnistinnarusta (e). Huomaa: Jos moottorissa on liian vähän öljyä, se ei käynnisty. Jos on näin, tarkista öljyn määrä ja lisää öljyä tarpeen mukaan Avaa rikastin, kun moottori on lämmennyt (d1) Avaa kaasu täysin, kun käytät konetta (c1). a2 b2 a1 b1 c1 c2 c3 d2 d1 e wc_gr Sammutus Tavata kuva: wc_gr Vähennä moottorin kierrokset tyhjäkäynnille kääntämällä kaasuvipu kokonaan oikealle (c3) Käännä moottorin katkaisin asentoon "OFF" ("SAMMUTETTU") (b1) Sulje polttoaineventtiili (a2). wpm_tx001125fi.fm 18

21 WP Käyttökohteet Käyttäminen Tämä levy on suunniteltu irtonaisten ja rakeisten maalajien, soran ja katukivetysten tiivistykseen. Se on tarkoitettu pieniin tiloihin ja rakenteiden reunoihin mukaanlukien seinät, sokkelit ja jalkakäytävät. Levyt, joissa on vesitankki, soveltuvat asfaltin tiivistykseen. Tätä levyä ei suositella tarttuvan, savisen maan tiivistykseen. Käytä täryjunttaa tai sorkkajyrää sellaisen maan tiivistykseen. wpm_tx001125fi.fm 19

22 Käyttäminen WP Käyttäminen Tavata kuva: wpmgr Käytä moottoria täydellä kaasulla ja anna levyn liikkua vapaasti eteenpäin. Ylämäessä saattaa olla tarpeen hieman työntää levyä. Riippuen tiivistettävästä materiaalista 3-4 yliajoa on normaalisti riittävä hyvän tiivistystuloksen saavuttamiseksi. Pieni määrä kosteutta tiivistettävässä materiaalissa on tarpeen, mutta liika kosteus saa rakeet takertumaan toisiinsa ja tiivistystulos kärsii. Jos maa on hyvin märkä, anna sen kuivua jonkin verran ennen tiivistystä. Jos maa on niin kuivaa, että se pölyää levyä käytettäessä, sitä tulee kastella hieman tiivistystuloksen parantamiseksi. Kastelu vähentää samalla ilmansuodattimen huollontarvetta. Asfalttia tiivistettäessä avaa vesisäiliön venttiili (a1), jolloin asfaltti ja levyn alapinta kastuvat ja levyn takertuminen asfalttiin estyy. Kaksi tai kolme yliajoa on normaalisti riittävä tiiviin tuloksen saavuttamiseksi. Katukivetysten tiivistykseen on saatavana valinnaisena lisätarvikkeena tarkoitusta varten suunniteltu polyuretaanilevy, joka kiinnitetään tärylevyn pohjaan estämään kivien lohkeilua ja raapiutumista. HUOMIO: ÄLÄ käytä levyä betonialustalla tai muulla erittäin kovalla, kuivalla ja tiiviillä pinnalla. Levy hyppii enemmän kuin täryttää, mikä saattaa olla vahingollista sekä levylle että moottorille. wpmgr wpm_tx001125fi.fm 20

23 WP Pyöräsarja ( ) Käyttäminen Tavata kuva: wc_gr Pyöräsarja (osanro ) on vakiovarusteena vain malleissa , , ja Muihin malleihin se on saatavana lisävarusteena Irrota pyöräsarja kiinnikkeestä (a) ja aseta pyörät ala-asentoon Käännä pidikettä ja kiinnitä poikittaistuki pidikkeeseen. HUOMIO: Pidike estää tärylevyä kiertymästä ja kaatumasta taaksepäin käyttäjän päälle Kallista tärylaattaa eteenpäin työntämällä ohjainvartta eteenpäin ja käännä pyörät ala-asentoon Vedä ohjainvartta taaksepäin ja kallista tärylaatta takaisin ylös pyörien päälle kuljetusasentoon. HUOMIO: ÄLÄ nosta tärylevyä ohjauskahvasta. Tärylevy voi heilahtaa ja kaatua. a a wc_gr wpm_tx001125fi.fm 21

24 Huolto WP Huolto 4.1 Huoltoaikataulu Allaoleva taulukko antaa huoltoajat hiertimelle ja moottorille. Moottorin valmistajan käsikirjasta löydät tarkemmat huolto-ohjeet moottorille. Päivittäin ennen käynnistystä Ensimmäisten 20 käyttötunnin jälkeen Kahden viikon tai 50 tunnin välein Kuukau sittain tai 100 tunnin välein Vuosittain tai 300 tunnin välein Tarkista bensiinin määrä. Tarkista moottoriöljyn määrä. Tarkista polttoaineletkut. Tarkista ilmansuodatin. Vaihda tarvittaessa. Tarkista ruuvit ja pultit. Tarkista / kiristä kiilahihna. Puhdista ilmansuodattimen elementti. Tarkista vaimenninkumit. Vaihda moottorin öljy. Puhdista moottorin jäähdytysrivat. Puhdista sakkakuppi. Tarkista / puhdista sytytystulppa. Tarkista / säädä venttiilien välykset. Vaihda täryn öljy. 4.2 Tärylevyn puhdistus Puhdista levy käytön jälkeen poistamalla hiekka, kivet ja muta moottorijalustan alta. Jos levyä on käytetty pölyisessä paikassa, tarkista, ettei moottorin sylinterin jäähdytysripojen väliin ole kerääntynyt likaa. Pidä jäähdytysrivat puhtaina, ettei moottori ylikuumene. wpm_tx001126fi.fm 22

25 WP Kiilahihna Huolto Tavata kuva: wc_gr Jos laite on uusi tai hihna on uusittu, tarkasta hihnan kireys ensimmäisen 20 käyttötunnin jälkeen. Tarkasta ja säädä hihna tämän jälkeen 50 tunnin välein. Hihnan vaihtaminen: Irrota hihnansuojus ja neljä kuusiomutteria (a), jotka pitävät hihnapyörän puoliskoja (b) yhdessä. Irrota hihnapyörän ulompi puolisko ja irrota hihna Asenna uusi hihna hihnapyörälle ja kiinnitä hihnapyörän puoliskot yhteen kuusiomuttereilla. Säädä hihnan kireyttä lisäämällä tai poistamalla hihnapyörän puoliskojen välissä olevia välilevyjä (c). Hihna on sitä kireämmällä, mitä vähemmän välilevyjä käytetään. Kolmen välilevyn pitäisi antaa sopiva kireys uusia WACKER-hihnoja käytettäessä. Hihnan painuman tulisi olla 6 10 mm mitattuna kytkinpyörän ja täryttimen pyörän puolivälistä (d). Aseta käyttämättömät välilevyt hihnapyörän ulkopuolelle Kiinnitä hihnansuojus takaisin > =? M? C H % % wpm_tx001126fi.fm 23

26 Huolto WP Täryn voitelu Tavata kuva: wpmgr Tärykokonaisuus on itsenäinen, koteloitu yksikkö. Laakereiden voitelu tapahtuu automaattivaihteistonesteellä (katso tyyppi Tekniset tiedot - osasta). Vaihda neste joka vuosittain tai 300 käyttötunnin välein. Vaihda samalla o-rengas (a). Nesteen vaihto: Irrota hihnasuoja, hihna ja vesisäiliön letku Irrota neljä ruuvia (b), jotka kiinnittävät moottorijalustan pohjalevyyn, ja nosta jalusta irti pohjalevystä Irrota laakerikokonaisuuden päätykansi (c). Laakerin ulompi vierintärengas jää kanteen Kallista pohjalevyä ja valuta neste ulos. Hävitä käytetty neste asianmukaisella tavalla. Ota yhteys paikalliseen kierrätyskeskukseen Lisää 150 ml automaattivaihteistonestettä tärykoteloon ja kiinnitä päätykansi takaisin paikoilleen. Älä ylitäytä täryä, etteivät laakerit ylikuumene Asenna petikokonaisuus pohjalevyyn ja asenna hihna, hihnasuoja ja vesisäiliön letku. wpmgr wpm_tx001126fi.fm 24

27 WP Sytytystulppa Huolto Tavata kuva: wc_gr Puhdista tai vaihda sytytystulppa tarpeen mukaan, että oikea käyttövarmuus säilyy. Katso ohjeet moottorin omistajan ohjekirjasta. Äänenvaimennin kuumenee käytön aikana erittäin kuumaksi ja pysyy kuumana jonkin aikaa moottorin sammuttamisen jälkeen. Älä kosketa kuumaa äänenvaimenninta. VAROITUS Huomaa: Katso ohjeet Tekniset tiedot Tulppasuositus, Aseta kärkiväliksi Irrota sytytystulppa ja tutki se Vaihda tulppa, jos eristin on halkeillut tai lohjennut. Puhdista kärjet teräsharjalla Aseta kärkiväliksi (a) Kiristä tulppa kunnollisesti. HUOMIO: Löysä sytytystulppa saattaa tulla erittäin kuumaksi ja aiheuttaa moottorin rikkoutumisen. wpm_tx001126fi.fm 25

28 Huolto WP Moottorin öljy Tavata kuva: wc_gr Valuta öljy ulos, kun moottori on vielä lämmin. Huomautus: Aseta ympäristöä suojellaksesi muovikalvo ja astia moottorin alle ennen kuin lasket öljyn ulos. Vanhat öljyt on hävitettävä ympäristönsuojelusäännösten mukaisesti Irrota öljynpoistotulppa (a) Anna öljyn valua ulos Aseta öljynpoistotulppa paikalleen Täytä moottorin kampikammio öljyntäyttöaukon kautta (b), mittatikun ylempään merkkiin asti (c). Älä kierrä mittatikkua sisään, kun tarkastat öljyn. Öljyn oikea määrä ja laatu on ilmoitettu Tekniset tiedot -osassa Kun kampikammio on täytetty, sovita mittatikku paikalleen.? > = M? C H & % wpm_tx001126fi.fm 26

29 WP Ilmansuodatin Huolto Tavata kuva: wc_gr ÄLÄ KOSKAAN pese ilmansuodatinta bensiinillä tai muilla liuottimilla, joilla on alhainenleimahduspiste. Seurauksena saattaa olla tulipalo tai räjähdys. VAROITUS HUOMIO: ÄLÄ KOSKAAN käytä moottoria ilman ilmansuodatinta. Moottori vahingoittuu vakavasti. Käsijuntassa on kaksoiselementtinen ilmansuodatin. Normaalissa käyttöoloissa elementtejä on puhdistettava kerran viikossa. Raskaissa, kuivissa ja pölyisissä oloissa ilmansuodattimien huoltoa on suoritettava päivittäin. Vaihda elementti, jos se on kyllästynyt irrottamattomalla pölyllä Irrota suodattimen kansi (a). Irrota suodatin vetämällä sitä suoraan ylöspäin. Tarkista, ettei elementeissä ole reikiä tai repeämiä. Vaihda vaurioituneet elementit Pese vaahtomuoviosa osa (b) miedolla, lämpimällä pesuaineseoksella. Huuhtele se huolellisesti puhtaalla vedellä ja anna sen kuivua rauhassa Koputtele paperista osaa (c) kevyesti enimmän lian poistamiseksi tai puhalla paineilmaa suodattimen läpi sisältä ulospäin. Vaihda paperiosa, jos se on hyvin likainen. a b c wc_gr wpm_tx001126fi.fm 27

30 Huolto WP Polttoainekupin Puhdistus Tavata kuva: wc_gr Kun haluat poistaa veden ja lian, sulje polttoainehana ja irrota sakkakuppi Tarkasta, onko polttoainekupin (a) sakkakupissa vettä ja likaa Kun olet poistanut veden ja lian, pese kuppi paloöljyllä tai bensiinillä Kiinnitä kuppi paikalleen kunnolla niin, ettei se vuoda. wpm_tx001126fi.fm 28

31 WP Vianmääritys Huolto Ongelma / oire Levy ei liiku täydellä nopeudella. Kehno tiivistystulos. Syy / korjaus Moottorin kaasuvipu ei ole täysin auki. Kaasuvipu on väärin säädetty. Maa liian märkää, levy takertuu. Anna maan kuivua, ennen kuin jatkat tiivistystä. Kiilahihna löysällä tai kulunut, luistaa hihnapyörissä. Säädä tai uusi hihna. Tarkista, että moottorin kiinnityspultit ovat kireällä. Täryn laakerit ahdistavat. Tarkista öljyn kunto ja määrä. Lisää öljyä tai vaihda se. Ilmansuodatin tukossa, mikä vähentää moottorin suorituskykyä. Puhdista tai vaihda suodatin. Moottorin käyntinopeus liian alhainen. Tarkista kierrosluku takometrillä. Säädä tai korjaa moottori käymään oikeilla kierrosluvuilla. Katso ohjeet moottorin omistajan ohjekirjasta. Moottori päällä, ei tärinää Moottorin kaasu ei ole täysillä. Kiilahihna löysä tai poikki. Säädä tai vaihda. Kytkin rikki. Tarkista ja vaihda. Moottorin käyntinopeus liian alhainen. Tarkista. Liikaa öljyä täryssä. Säädä öljymäärä oikeaksi. Vibratorn hoppar eller packar ojämnt. Liian kova maanpinta. Tärinän vaimenninkumit irti tai rikki Varastointi Jos levy varastoidaan yli 30 vrk Poista irtokivet ja lika levystä Puhdista moottorin jäähdytysrivat Puhdista tai vaihda ilmansuodatin Vaihda täryn öljy Vaihda moottorin öljy ja seuraa moottorin valmistajan varastointi ohjeita Peitä levy ja sijoita puhtaaseen kuivaan paikkaan. wpm_tx001126fi.fm 29
