1 TÄYDELLINEN VALIMO - VALUT DIGIAIKAAN SUUNNITTELU, VALAMINEN, VIIMEISTELY Parempaa laatua Korkeampi tuottavuus ja energiatehokkuus Merkittävät kustannussäästöt ja Ympäristöystävällisesti DI Pekka Kemppainen Karhulan Valimo Oy, Toimitusjohtaja Meehanite Worldwide Corporation Inc. President, SVY:n Talviopintopäivät

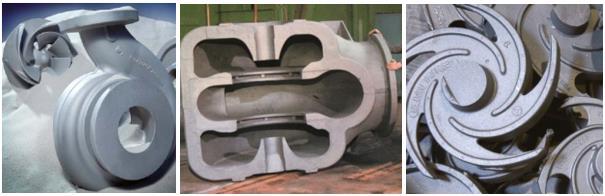

2 Karhula Foundry An innovative casting solution provider Our focus is on demanding middle to large size special castings for global casting markets. Our key principal is to offer demanding customers even more competitive product- and service solutions based on new technologies and operational methods.

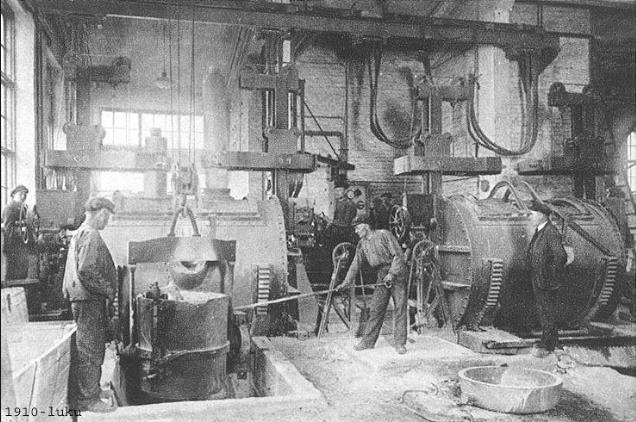

3 History The foundry in Karhula was founded by William Ruth in 1880 s and it was a part of Ruth owned Karhula Factories. Karhula Factories was sold to Ahlstrom Corporation in 1915 and in 2000 Sulzer Pumps Finland became the new owner of the pump factory and foundry. Karhula Foundry Oy bought the foundry from Sulzer in 2016.

4 Karhula Foundry key persons and ownership Pekka Kemppainen, M.Sc.(Metallurgy) Pekka been more than 30 years in top management positions within international foundry companies. He is one of the main owners of an international Foundry Group. His main competencies are in casting technologies and development including technology transfers and licensing. He has also been leading many years one global Technology Transfer Company Meehanite specialized in metal industries. Ilkka Hakala, M.Sc.( Engineering) Ilkka has been working over 30 years in demanding top management position within several international companies. His expertise s are general management and strategic and operational development of businesses. He has wide and deep experience within Wind industry and significant contacts and networks. Jyrki Laitinen, Engineer (Production Technology) Jyrki has over 20 years foundry and machining shop experience including quality management, technology transfers and project/ logistics management.

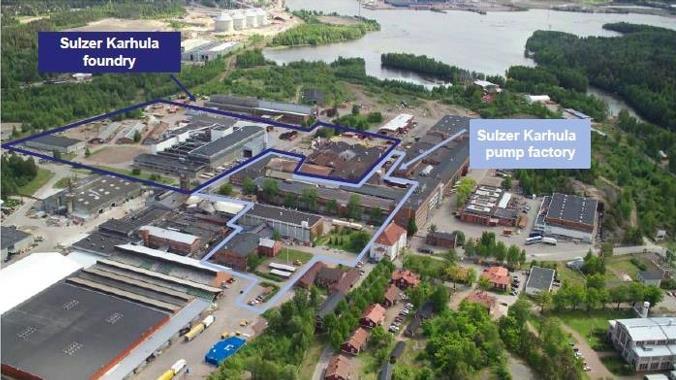

5 Karhula Foundry Karhula Foundry Land area m 2 Building area m 2

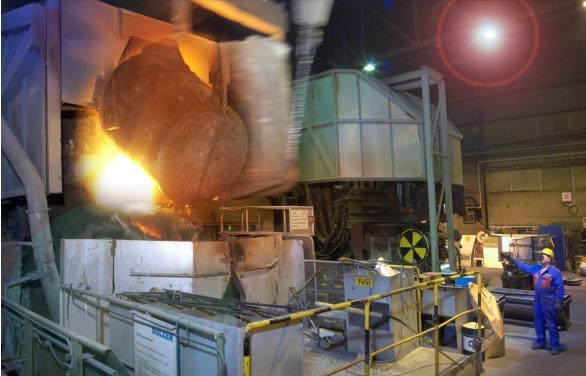

6 Capacity Capacity tons/a alloyed special steels tons carbon steels and Ductile Iron Weight range 1 kg 30 t per piece

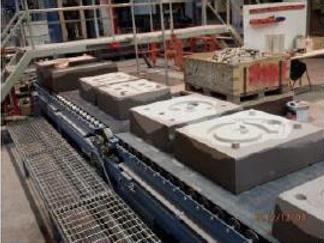

7 Capabilities - Technology Two moulding lines (max 1200x1600x440/440 mm) and hand moulding Alphaset resin sand moulding. Own Pattern Shop. Melting capacity: 8 t arc furnace and 8 t, 1,5 t and 0,5 t induction furnaces. AOD (Argon Oxygen Decarburization) converter 8 t for metal treatment Heat treatment 10 furnaces and 2 water quenching tanks. Coming: 3D Scanning of old patterns, direch machining of moulds, own 3D Sand mould and core printer, inorganic binder, Super Cast Process

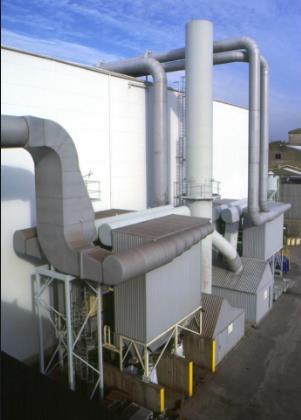

8 Certificates ISO ISO OHSAS Meehanite License 2016 Russian Shipbuilding Certificate PED 97/ 23/ EC EU Railway Component Cerificate

9 MEEHANITE WORLDWIDE CORPORATION Originator of process Owns Trade Mark Protects intellectual property Licenees territories Co-ordinates R&D Convenes conferences Specifies metal type Has moved the Operational Office to Finland 9

10 Meehanite franchise companies 10

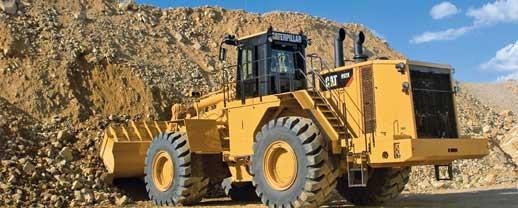

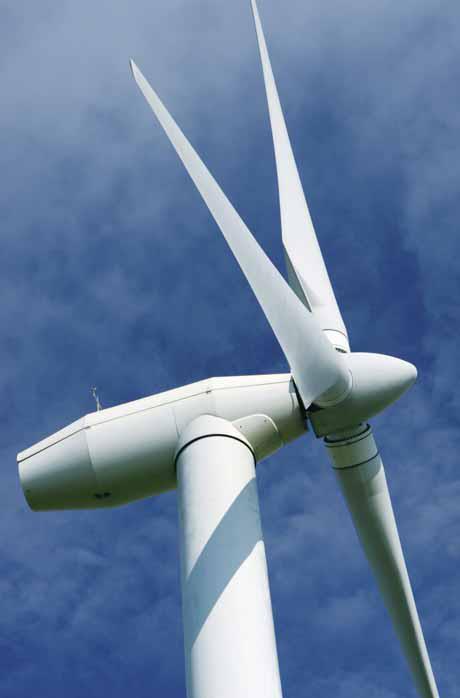

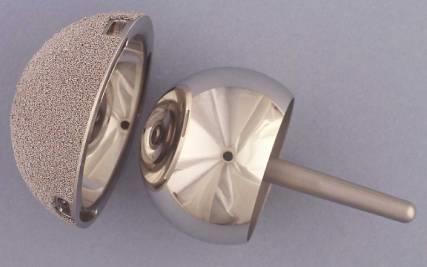

11 MetalCastings - In 90% of All Manufactured Goods - Defense Energy Industry: Renewable, Nuclear & Fossil Fuel Commercial Aviation & Transportation Mining & Infrastructure Automotive-cars & trucks Health Care Industry Robotics

12 Casting End-Use Markets Municipal 3 % Pumps & Comp-3% Other 19 % Pipe & Fittings 15% Spec Ind-3% Railroad-6% Farm Mach 4 % Valves-5% Int Comb Eng 5% Car/Truck 31 % Constr., Mining, Oil Field-6%

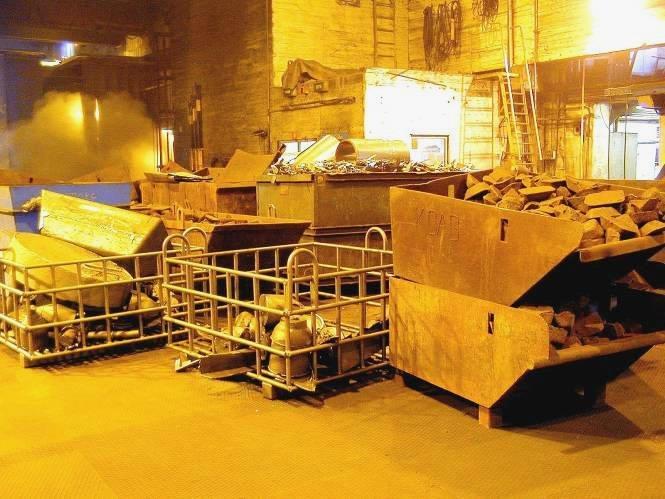

13 Raw Materials Pig iron from Canada, Brazil and South Africa Steel scrap from Verified sources Re-melting of in-house returns & machining chips Alloy additives and materials from Verified sources in US and Global

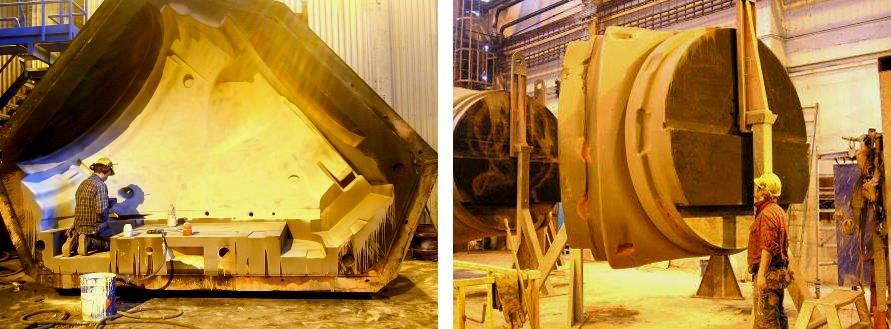

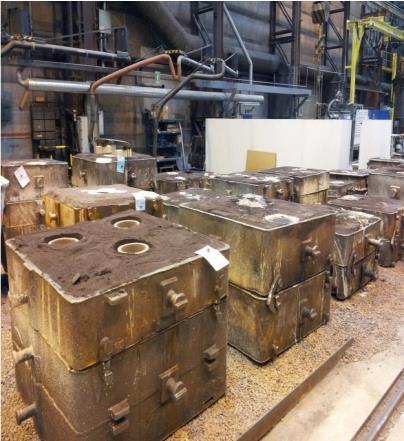

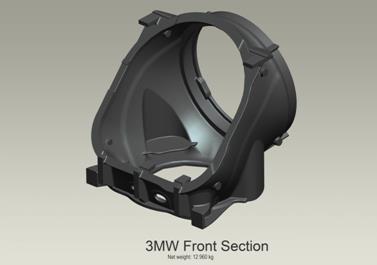

14 Mould Making Operations High workmanship standards Core weight 35 tonnes Manual fine-tuning of sand moulds

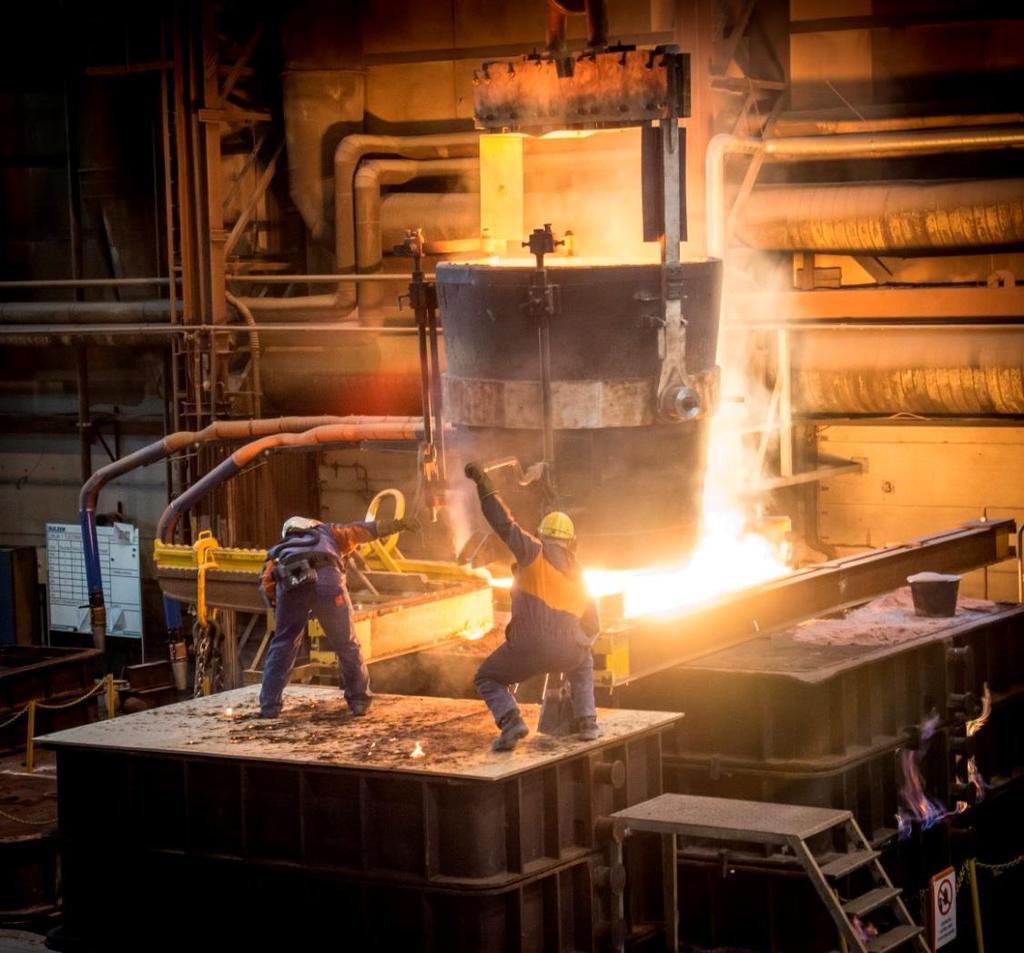

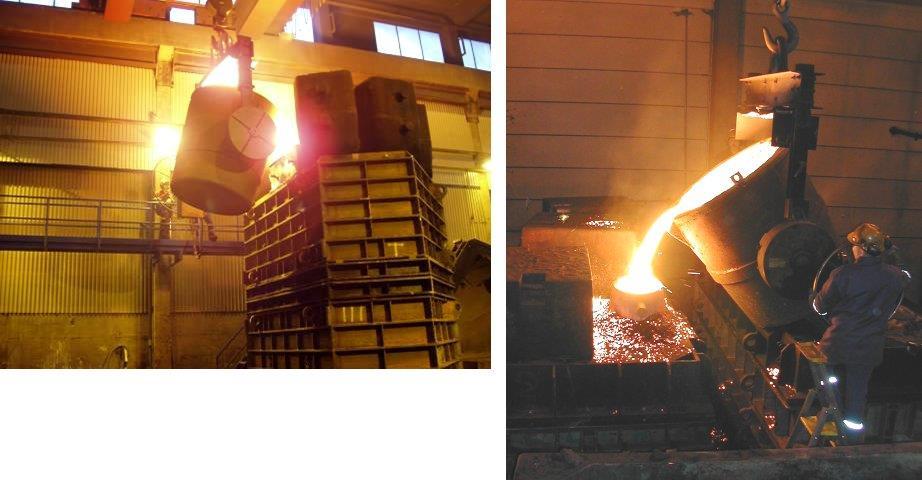

15 Melting and Pouring Pouring 15 tonnes of liquid iron Temperature of 1300 C

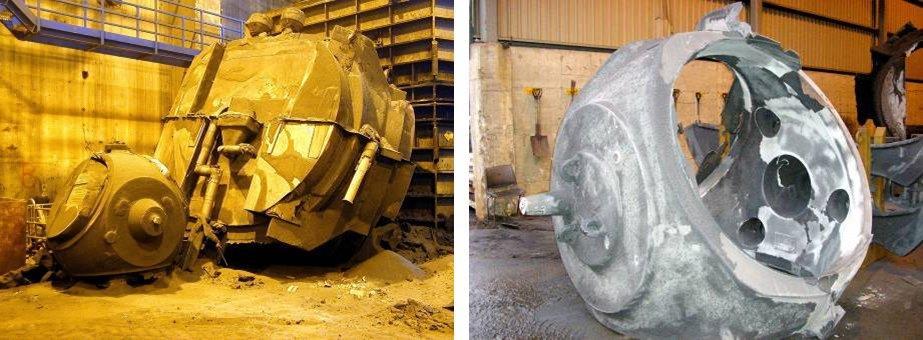

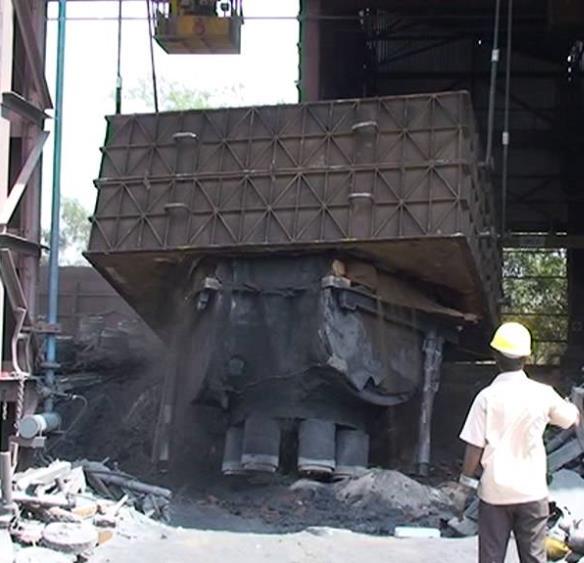

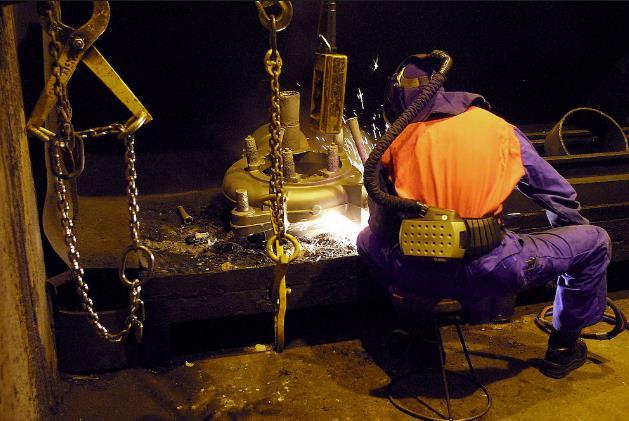

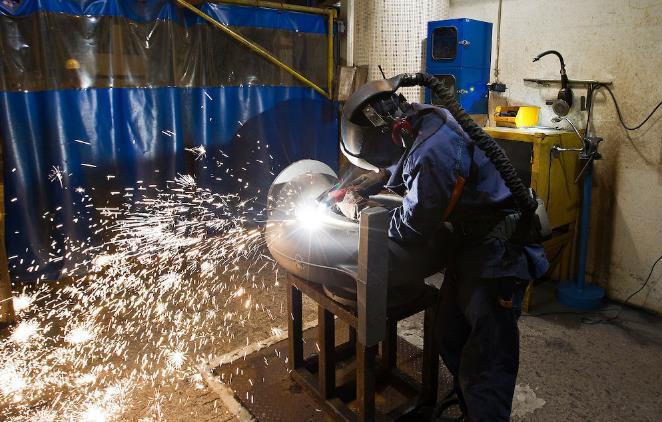

16 Raw Product Shake-out Shot blasting Fettling Grinding

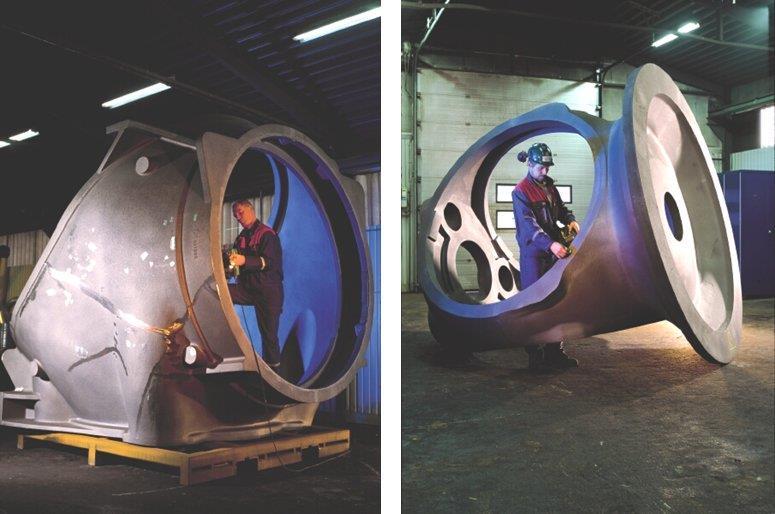

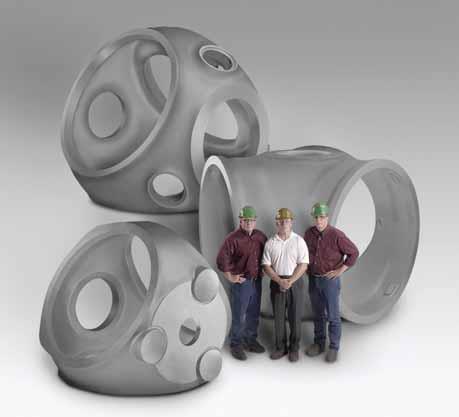

17 Finished Product

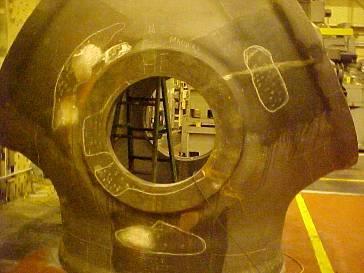

18 Chunky Graphite in 1.5 MW Wind Hub Main Shaft Flange

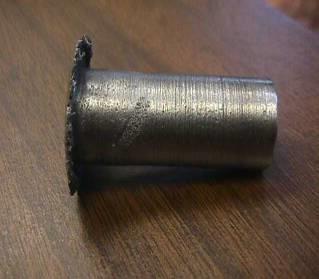

19 Example of Sand Inclusions 17.6 mm 24.8 mm Ultrasonic Test shows locations of sand inclusions in a 1.5 s/sl hub Treppaned sample

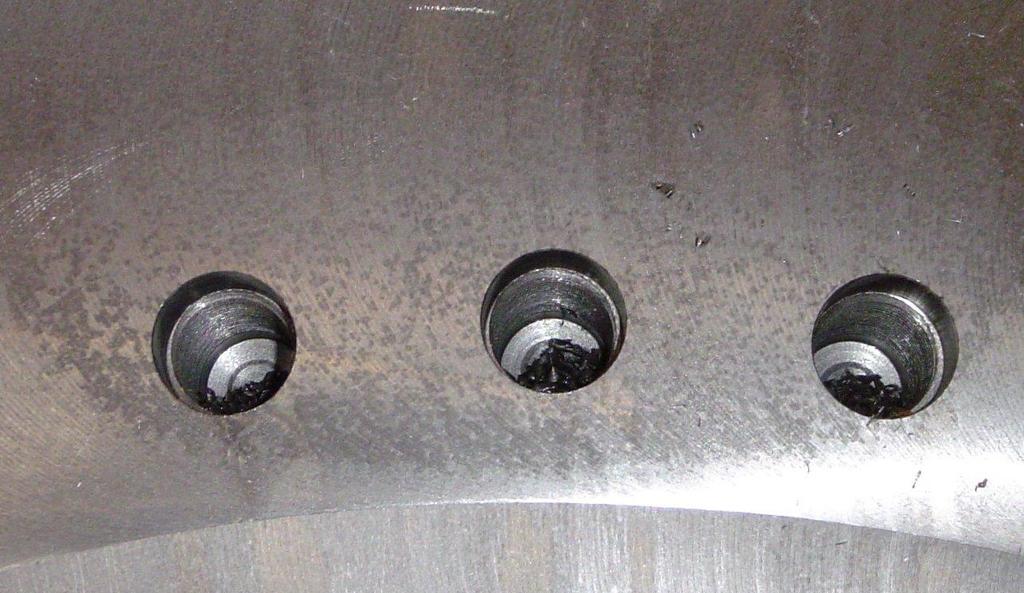

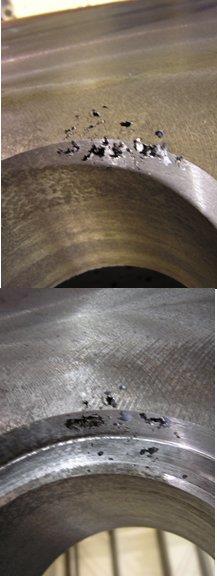

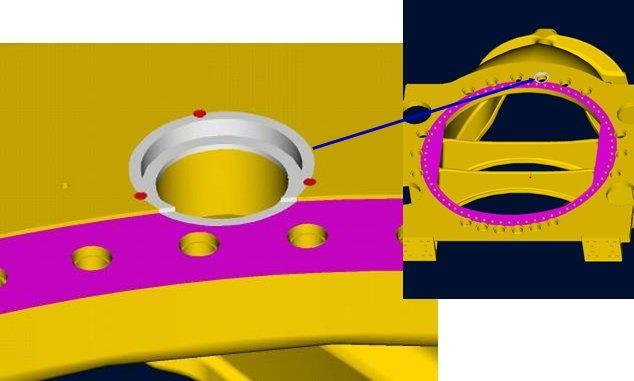

20 Result of Not Detecting Rejectable UT Indications Typical defects on bedplate mounting flange, resulting from undetected or misreported UT indications. Top Left, initial shrink. Bottom Left, after machining for the repair. Below, the repair requires Design disposition and several operations, which are eventually back-charged to the supplier. Gray - the internal collar, red antirotation & lock pins.

21 HIGH QUALITY DUCTILE IRON STRUCTURE V.S.CHUNKY GRAPHITE AREA

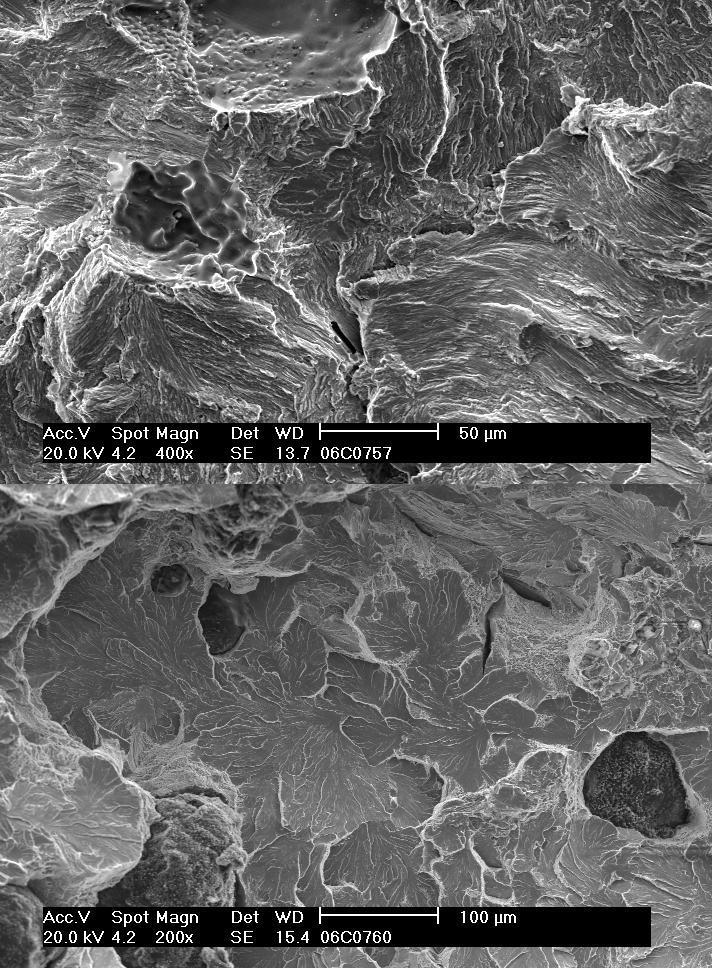

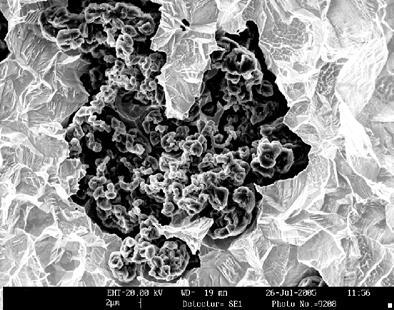

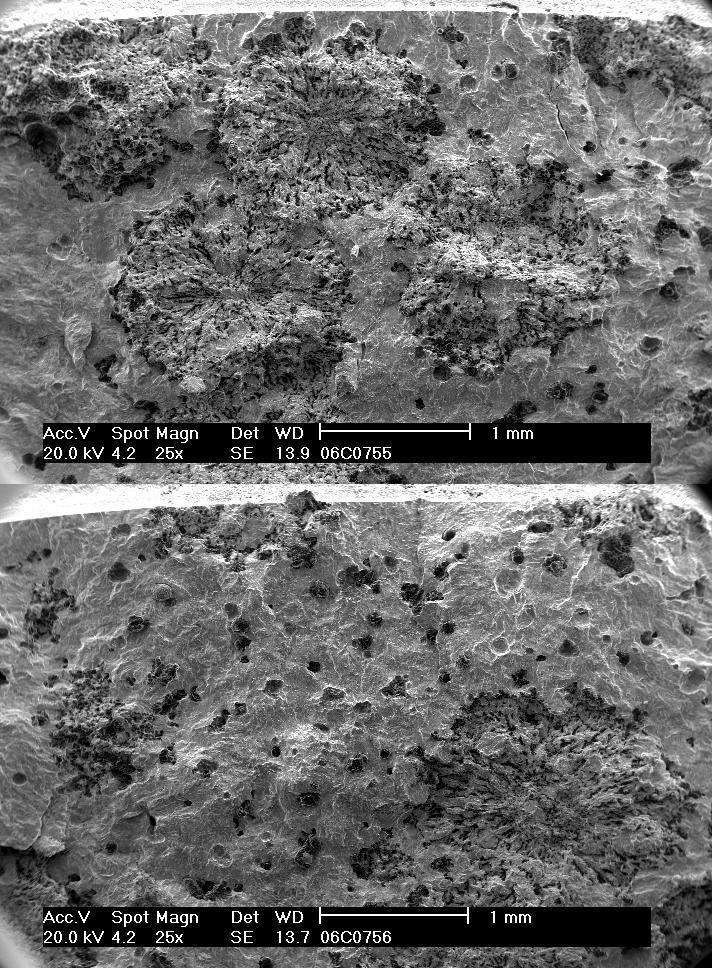

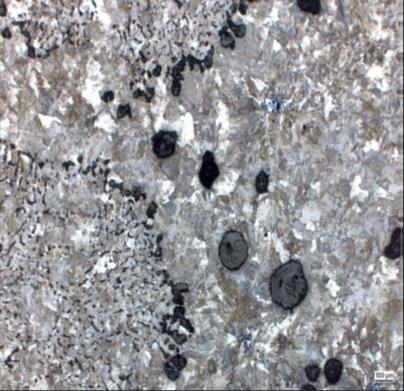

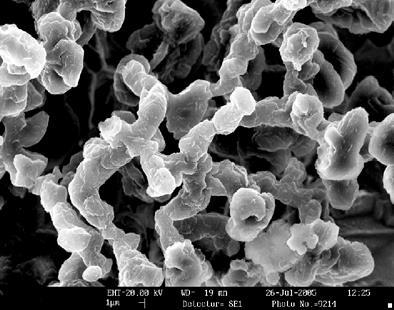

22 Chunky-graphite microstructure in detail

23 Quality the defect multiplier Supplier Identifies defect in their facility OEM Finds defect in OEM mfg facility Final Customer Finds defect at project site $1,000 $10,000 Effect on costs $100,000

24 TÄYDELLINEN VALIMO? ASIAKKAALLE RATKAISUJEN TUOJA VALUOSAAJA JA TUOTEKEHITTÄJÄ TOIMITTAA AJALLAAN NOPEASTIKIN TEKEE LAATUA TUKEE KUSTANNUSKILPAILUKYKYÄ OMISTAJILLE KANNATTAVA TEKEE JAKOKELPOISTA TULOSTA PYSYY KILPAILUKYKYISENÄ UUDISTUU TARPEELLISILLE ALUEILLE YHTEISKUNNALLE HYÖDYLLINEN TUO VEROTULOJA SUORAAN JA VÄLILLISESTI LUO TALOUDELLISTA TOIMELIAISUUTTA ALUEELLE HENKILÖSTÖLLE PALKITSEVA ANTAA TOIMEENTULON TYÖPANOSTA VASTAAN TOIMII SOSIAALISEN ELÄMÄN OSANA TARJOAA KEHITTYMISEN MAHDOLLISUUDEN YMPÄRISTÖLLE HARMITON EI AIHEUTA YMPÄRISTÖLLE KUORMITUSTA TUOTTAA HYÖDYLLLISIÄ SIVUVIRTOJA

25 MIKÄ MÄTTÄÄ KUN EI OLE? ASIAKKAALLE RATKAISUJEN TUOJA VALUOSAAJA JA TUOTEKEHITTÄJÄ PASSIVINEN EIKÖ OSAAMISTA? TOIMITTAA AJALLAAN NOPEASTIKIN UUSI TUOTE HIDAS - MYÖHÄSSÄ TEKEE LAATUA LAATUPUUTTEET SUURI ONGELMA TUKEE KUSTANNUSKILPAILUKYKYÄ KALLIIMPI KUIN LOW COST -MAAT OMISTAJILLE KANNATTAVA TEKEE JAKOKELPOISTA TULOSTA TULOSTASO MIINUS/EI TUOTA PYSYY KILPAILUKYKYISENÄ INVESTOINNIT ALLE POISTOJEN! UUDISTUU TARPEELLISILLE ALUEILLE INNOVATIOT VÄHÄISIÄ YHTEISKUNNALLE HYÖDYLLINEN TUO VEROTULOJA VEROTTAJA ON AINUT VOITTAJA TOISTAISEKSI LUO TALOUDELLISTA TOIMELIAISUUTTA ALUEELLE KUNHAN ELÄÄ HENKILÖSTÖLLE PALKITSEVA ANTAA TOIMEENTULON TYÖPANOSTA VASTAAN EI IMEVÄ TASO TOIMII SOSIAALISEN ELÄMÄN OSANA SITKEÄT SISSIT TARJOAA KEHITTYMISEN MAHDOLLISUUDEN VÄHÄÄN TYYTYVÄLLE YMPÄRISTÖLLE HARMITON EI AIHEUTA YMPÄRISTÖLLE KUORMITUSTA KOVALLA HINNALLA OK TUOTTAA HYÖDYLLISIÄ SIVUVIRTOJA EI HYÖDYNNETÄ TOTEUTTA KIERTOTALOUTTA VOISI OLLA 100 % KIERRÄTTÄJÄ

26 MITÄ TEHDÄÄN JOTTA OLISI? ASIAKKAALLE RATKAISUJEN TUOJA VALUOSAAJA JA TUOTEKEHITTÄJÄ CAD-SUUNNITTELIJA JA METALLURGI JOKA VALIMOON JA ASUMAAN ASIAKKAALLA TOIMITTAA AJALLAAN NOPEASTIKIN JOUSTOT TYÖAJOISSA JA OHJAUS >100 JIT TEKEE LAATUA MENETELMÄT KUNTOON, OSAAMISTA, EI TINGITÄ RAAKA- AINEISSA EIKÄ ENNAKKOSUUNNITTELUSSA TUKEE KUSTANNUSKILPAILUKYKYÄ ELINIKÄKUSTANNUS KESKIÖÖN OMISTAJILLE KANNATTAVA TEKEE JAKOKELPOISTA TULOSTA HUKKA POIS, TEHOKKUUS KAIKESSA PYSYY KILPAILUKYKYISENÄ JATKUVA PARANTAMINEN YKSITYISKOHDISS UUDISTUU TARPEELLISILLE ALUEILLE NOPEASTI UUTEEN TEKNOLOGIAAN YHTEISKUNNALLE HYÖDYLLINEN TUO VEROTULOJA VEROT POIS KUN INVESTOI JA KEHITTÄÄ LUO TALOUDELLISTA TOIMELIAISUUTTA ALUEELLE YHTEISTYÖTÄ HENKILÖSTÖLLE PALKITSEVA ANTAA TOIMEENTULON PALKKAUS POIS TASAPÄISESTÄ TOIMII SOSIAALISEN ELÄMÄN OSANA RENTO MEININKI TARJOAA KEHITTYMISEN MAHDOLLISUUDEN UUSIEN TEKNIIKOIDEN JA TOIMINTAMALLIEN KAUTTA UUTTA INTOA KEHITTYÄ JA KOULUTTAUTUA YMPÄRISTÖLLE HARMITON EI AIHEUTA YMPÄRISTÖLLE KUORMITUSTA KOVALLA HINNALLA OK TUOTTAA HYÖDYLLISIÄ SIVUVIRTOJA EI HYÖDYNNETÄ TOTEUTTAA KIERTOTALOUTTA VOISI OLLA 100 % KIERRÄTTÄJÄ

27 UUSI TARJOAMA VALUSUUNNITTELU ASIAKKAALLE PUUTTUVAA VALUOSAAMISTA MATERIAALITIETOUTTA VALUN VALMISTUSMENETELMISTÄ EHDOTUKSIA PIKAVALMISTUS 3D SEMI-PROTO VERROKKIMATERIAALISTA MALLITON MUOTIN VALMISTUS 3D HIEKKAPRINTTAUS 3D MALLIN TULOSTUS PAREMPAA PALVELUA KONEISTETUN VALUN TARJOUS 2 VUOROKAUTTA PIKAVALMISTUS 2 VIIKKOA UUSI TUOTE KOEVALUINEEN 2 KUUKAUTTA MYÖHÄSTYMÄT POIS KAPASITEETTIJOUSTOT LAATU KUNTOON KOEVALUKERRAT YHTEEN SISÄINEN SUSI % 1-2 % ASIAKASPALAUTUKSET LÄHELLE 0 %

28 KANNATTAVUUS RAUTA VALIMO TERÄSVALIMO NYT SITTEN KUN Liikevaihto Täsmähinnat Materiaalit Hiekka minimoitu Energia +muut Joustava sulatus Työpalkat Työn tutkimus Myyntikate ,25% Kiinteät palkat Muut Kiinteät % Byroa pois MITEN MITEN NYT SITTEN KUN Pikavalmistus Super Cast Tulos palkka 2 Inssiä lisää Täsmähinnat Clean Charge Isot erät joustot MITEN MITEN MITEN Pikavalmistus Oma romun haku Super Cast Työhenki Robotit ,7% % Hallinto alihank Ostokuri Töitä kotiin Käyttökate inssiä lisää LVI:n ohjaus Rahoitus Liikevoitto % % -50-5,4 % ,5 % Poistot

29 TUOTTAVUUS + TOIMINNAN JOUSTOT NEUVOTELLEN TYÖAIKAJOUSTOT TÖISSÄ, KUN TILAUKSIA TYÖAIKAPANKKI TMS. MAKSUEHDOILLA PUSKURIVAARASTOT TOISTUVISSA TUOTTEISSA HANKINTOJEN JA MYYNNIN RAHOITUSJOUSTOT HIEKKAJÄRJESTELMÄ UUSIKSI HIEKAN UUDELLEENKÄYTTÖ POLTETTUNA MUOTIT KAPPALEEN MUOTOISIKSI JA KEERNAT ONTOIKSI > HIEKKA/SIDEAINESÄÄSTÖ >50% EPÄORGAANINEN SIDEAINE EI KAASUVIKOJA KERAAMINEN HIEKKA > 100% KIERRÄTYS SULAN RAAKA-AINEPOHJA KUNTOON OMA ROMUN KERÄYS > TARKEMPI ANALYYSI TÄSMÄSULAPANOKSET - CLEAN CHARGE NOPEUTETTU JÄÄHTYMINEN - SUPERCAST HIENOMPI MIKRORAKENNE > MM. SANKKI POIS SUUNNATTU JÄHMETTYMINEN > IMUT POIS MUOTIN JÄÄHTYMISAIKA 1/5 > 5 X LÄPIMENO/TILA

30 SuperCast process Scrap Metal Melting and and Metal Cleaning, Treatment and Pouring Melting low quality scrap in an arc furnace, cleaning it by an AOD /VODC Converter and casting CleanCharge MEEHANITE LICENCE

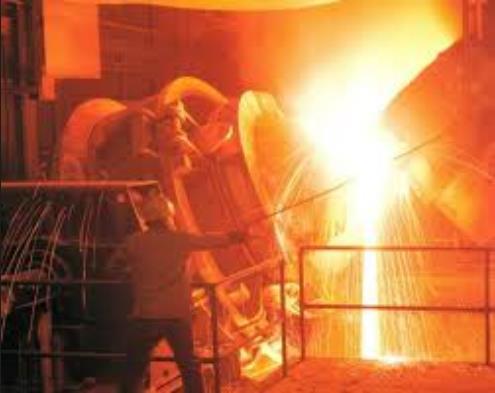

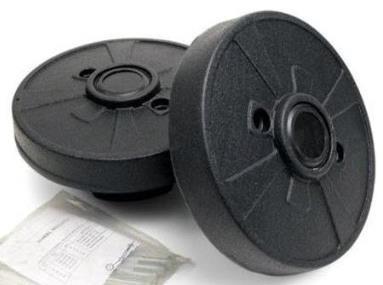

31 SuperCast process CleanCharge and Alloys CleanCharge Melting & Pouring CleanCharge & Alloys Sub-contracted from a Steel Plant with a converter Packing & Delivery Steel Plant with a converter MEEHANITE TECHNOLOGY

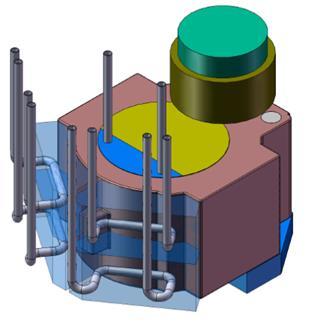

32 SuperCast process CleanCharge Melting, Metal Tratment and Pouring Pouring into a Mould CleanCharge Melting under inert atmosphere Metal Treatment under inert atmosphere And pouring into mould Hot air or Steam from the process MEEHANITE LICENCE MEEHANITE LICENCE In inert gas atmosphere pouring on a shaped chill on the top of a Controlled Cooling Plate to collect heat from the casting Output 600 kw / ton, net usage 400 kw / ton

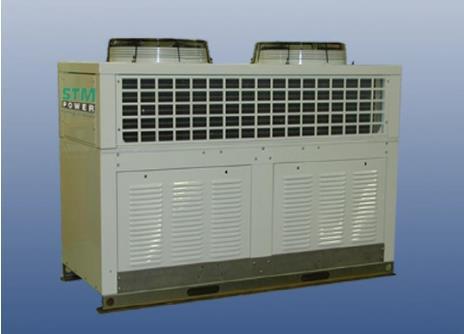

33 SuperCast process Power Generation Hot air or Steam from melting, metal treatment and pouring kw JGT Power Generation System HOT WATER Stirling Engine changing heat into electricity 30 % heat electricity Drying of reclaimed sand 10 % usage of the heat Core and mould Curing & Drying 10 % usage of the heat District Heating Hot Water Storage 50 % of the heat JGT Delivered by CleanCast Inc. (USA) inorganic binder and ultrasonic sand washing through Meehanite JGT

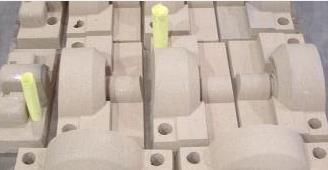

34 SuperCast process Inorganic binder for sand J. B. DeVENNE CAST CLEAN binders are virtually smoke and odor free. They contain no phenol, no formaldehyde, no isocyanate, no naphtha compounds, no urethane, no furan, and no methyl formate. They meet today s concerns for the environment, and for the health and safety of workers and neighbors. And they are proven in industries across North America and Europe. Inorganic binder for mould sand Inorganic binder for core sand Performance without compromise. Environmentally friendly inorganic binders for the foundry industry. J. B. DeVENNE inc.

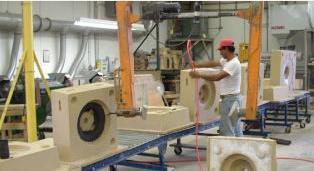

35 SuperCast process Rapid Prototyping Benefits of Rapid Prototype Lead-time 4 weeks or less Sand cutting is faster than lost foam and changes can be done on site Less expensive All needed is 3D Cad model

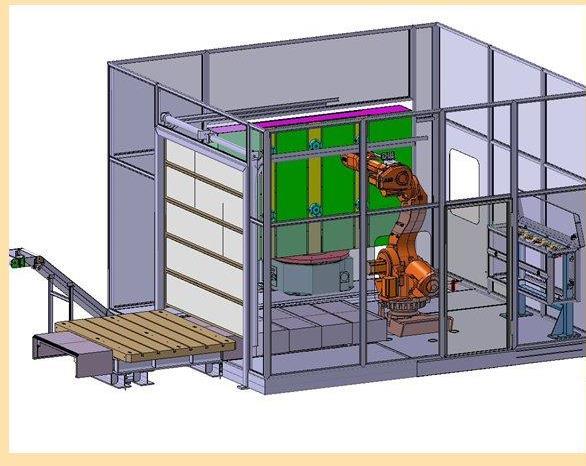

36 SuperCast Process - Finishing Shake-out Shot blasting Fettling Shot blasting and fettling made by robots

37 SuperCast Process Shot-blasting

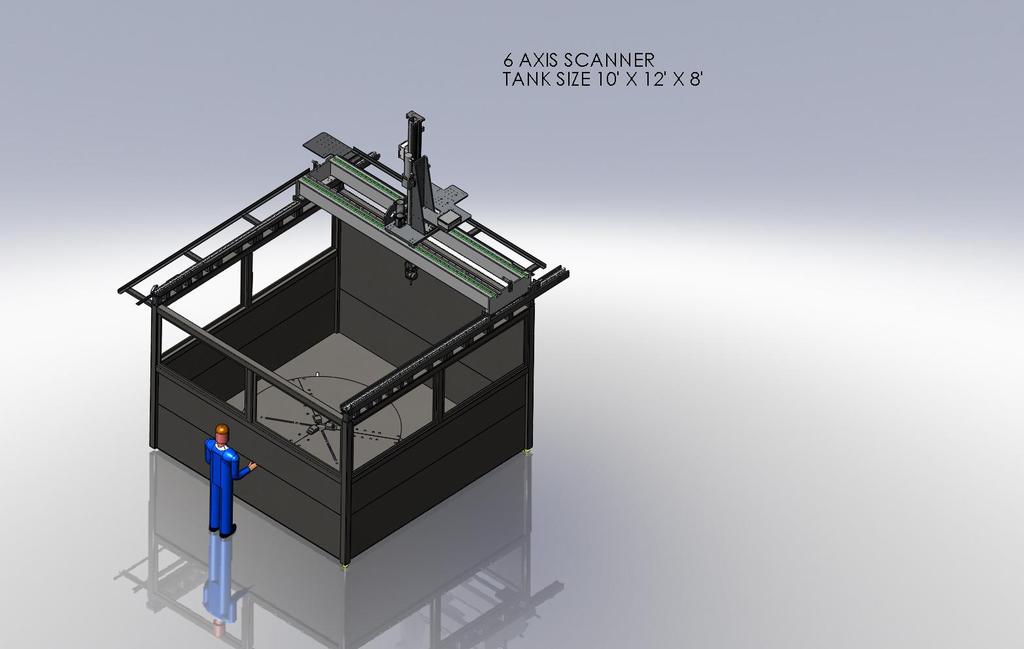

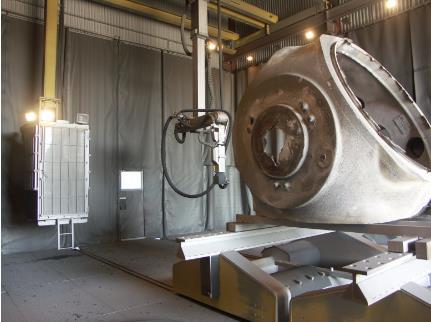

38 SuperCast Process Ultrasonic testing by 6 axis Scanner

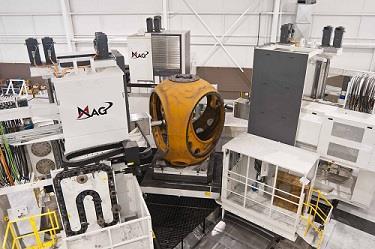

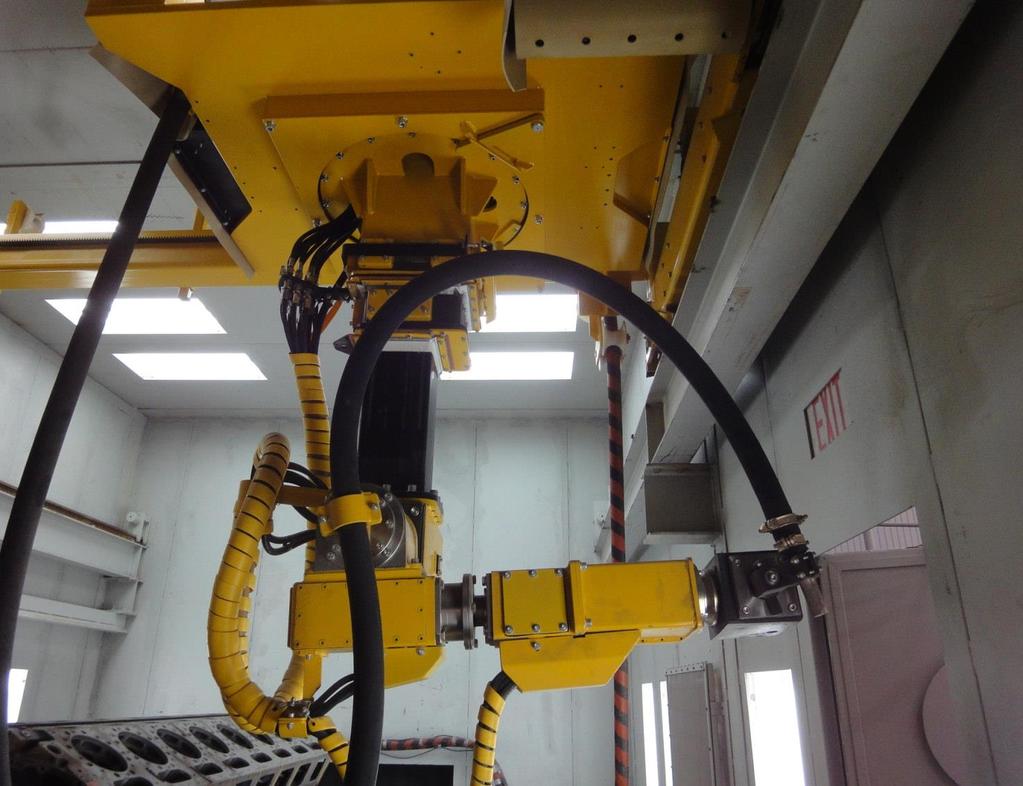

39 SuperCast Process Machining by MegaFlex high speed dry cutting 40h > 8 h

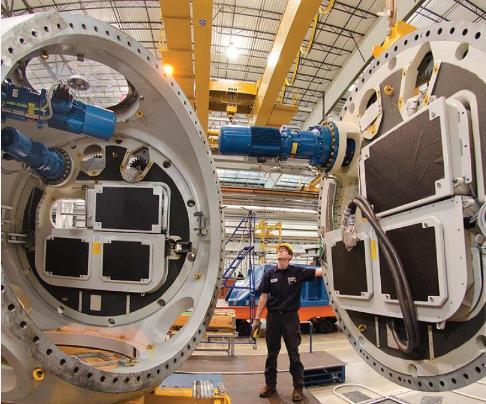

40 SuperCast Process Final Dimesional Checking Finishing and Hub Assembly by Robots Final Dimesional Checking by 3D scanning Metallic zinc coating and painting Made by robots Hub assembly
