1 TEKNIIKKAA TIENVARSIEN RAIVAUKSEEN MOOTTORIPAKETIT, NOSTURIT JA RAIVAUSLAITTEET AMMATTIKÄYTTÖÖN Julkaistu SLAGKRAFT TURVALLISEMMAN LIIKENTEEN JA AVARAMPIEN MAISEMIEN PUOLESTA.

2 TEIDEN PUUTTEELLINEN KUNNOSSAPITO VAIKUTTAA LIIKENNETURVALLISUUTEEN. Raivaamattomat ojat ja pientareet huonontavat näkyvyyttä ja suurentavat autoilijoiden riskiä joutua onnettomuuteen. Tiedämme, että tienvarsin kunnossapidon ja liikenneturvallisuuden välillä on suora yhteys. Slagkraft tarjoaa kaiken, mitä tarvitaan teiden raivaamiseen turvallisiksi. 2

3 SISÄLLYSLUETTELO EDUT Slagkraftin järjestelmät tienvarsien raivaukseen 2 5 Mikä on sinulle sopiva ratkaisu? 6 7 Faktatietoa, moottoripaketit 8 15 TEKNISET TIEDOT Raivauslaitteet 8 Moottoripaketit 14 Nosturit 15 3

4 AVARRA AJATTELUASI. Tuotamme raivauskalustoa, joka tekee teistä turvallisempia. Toimitamme kaikki tuotteet moottoripaketista raivauslaitteeseen, joten toimittamamme ratkaisut sopivat koneurakoinnin tarpeisiin ja kulloiseenkin työtehtävään. Lisäksi kaikkien komponenttien laatu on taattu. Tämä on etu, jonka saat ajattelemalla pidemmälle. Yksinkertainen, vahva rakenne. Vähän huoltokohteita. Maailmanluokan käyttöominaisuudet. 4

5 SLAGKRAFT TURVALLISEMMAN LIIKENTEEN JA AVARAMPIEN MAISEMIEN PUOLESTA. 5

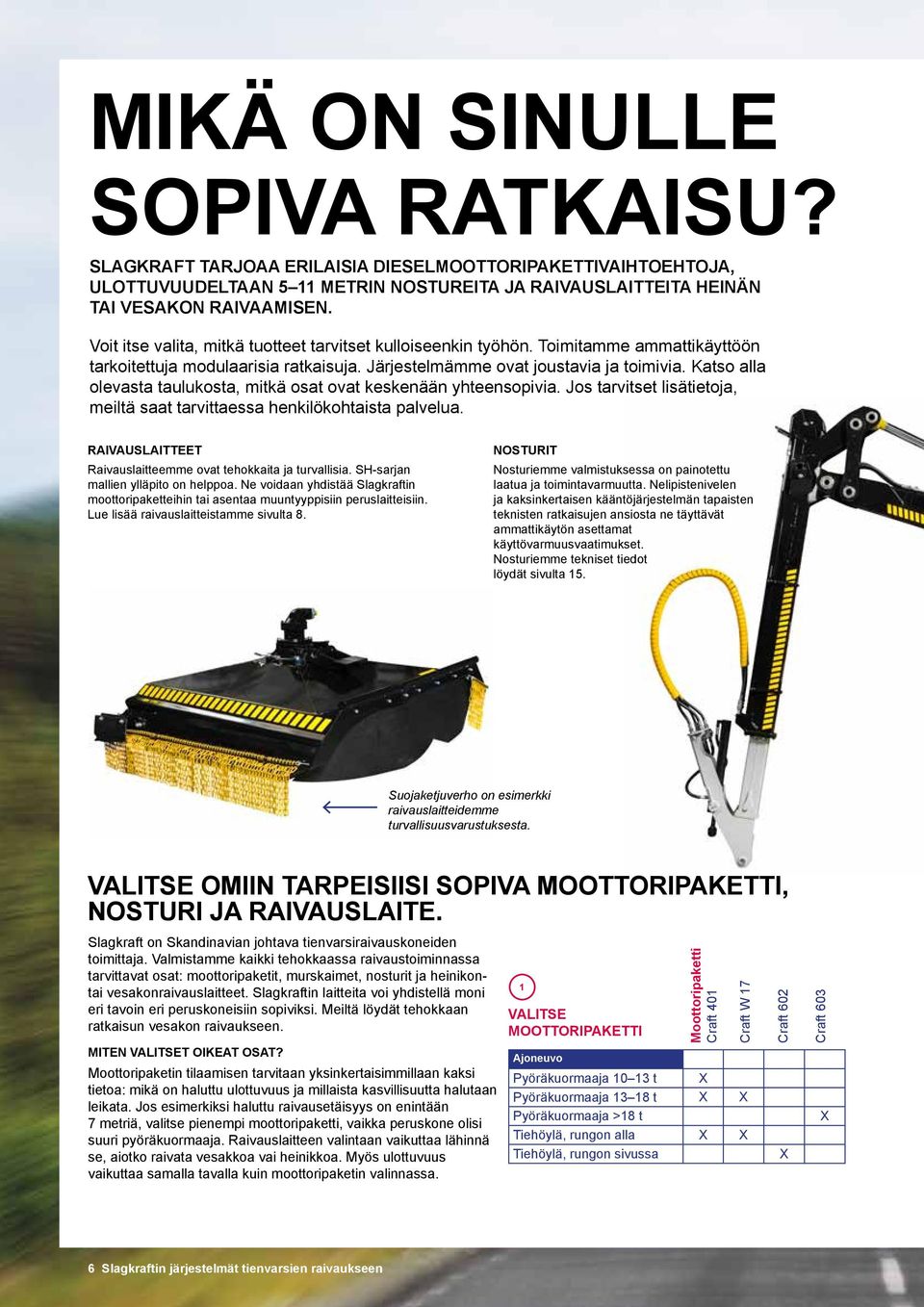

6 MIKÄ ON SINULLE SOPIVA RATKAISU? SLAGKRAFT TARJOAA ERILAISIA DIESELMOOTTORIPAKETTIVAIHTOEHTOJA, ULOTTUVUUDELTAAN 5 11 METRIN NOSTUREITA JA RAIVAUSLAITTEITA HEINÄN TAI VESAKON RAIVAAMISEN. Voit itse valita, mitkä tuotteet tarvitset kulloiseenkin työhön. Toimitamme ammattikäyttöön tarkoitettuja modulaarisia ratkaisuja. Järjestelmämme ovat joustavia ja toimivia. Katso alla olevasta taulukosta, mitkä osat ovat keskenään yhteensopivia. Jos tarvitset lisätietoja, meiltä saat tarvittaessa henkilökohtaista palvelua. RAIVAUSLAITTEET Raivauslaitteemme ovat tehokkaita ja turvallisia. SH-sarjan mallien ylläpito on helppoa. Ne voidaan yhdistää Slagkraftin moottoripaketteihin tai asentaa muuntyyppisiin peruslaitteisiin. Lue lisää raivauslaitteistamme sivulta 8. NOSTURIT Nosturiemme valmistuksessa on painotettu laatua ja toimintavarmuutta. Nelipistenivelen ja kaksinkertaisen kääntöjärjestelmän tapaisten teknisten ratkaisujen ansiosta ne täyttävät ammattikäytön asettamat käyttövarmuusvaatimukset. Nosturiemme tekniset tiedot löydät sivulta 15. Suojaketjuverho on esimerkki raivauslaitteidemme turvallisuusvarustuksesta. VALITSE OMIIN TARPEISIISI SOPIVA MOOTTORIPAKETTI, NOSTURI JA RAIVAUSLAITE. Slagkraft on Skandinavian johtava tienvarsiraivauskoneiden toimittaja. Valmistamme kaikki tehokkaassa raivaustoiminnassa tarvittavat osat: moottoripaketit, murskaimet, nosturit ja heinikontai vesakonraivauslaitteet. Slagkraftin laitteita voi yhdistellä moni eri tavoin eri peruskoneisiin sopiviksi. Meiltä löydät tehokkaan ratkaisun vesakon raivaukseen. MITEN VALITSET OIKEAT OSAT? Moottoripaketin tilaamisen tarvitaan yksinkertaisimmillaan kaksi tietoa: mikä on haluttu ulottuvuus ja millaista kasvillisuutta halutaan leikata. Jos esimerkiksi haluttu raivausetäisyys on enintään 7 metriä, valitse pienempi moottoripaketti, vaikka peruskone olisi suuri pyöräkuormaaja. Raivauslaitteen valintaan vaikuttaa lähinnä se, aiotko raivata vesakkoa vai heinikkoa. Myös ulottuvuus vaikuttaa samalla tavalla kuin moottoripaketin valinnassa. 1 VALITSE MOOTTORIPAKETTI Moottoripaketti Craft 401 Craft W 17 Ajoneuvo Pyöräkuormaaja t X Pyöräkuormaaja t X X Pyöräkuormaaja >18 t Tiehöylä, rungon alla X X Tiehöylä, rungon sivussa Craft 602 X Craft 603 X 6 Slagkraftin järjestelmät tienvarsien raivaukseen

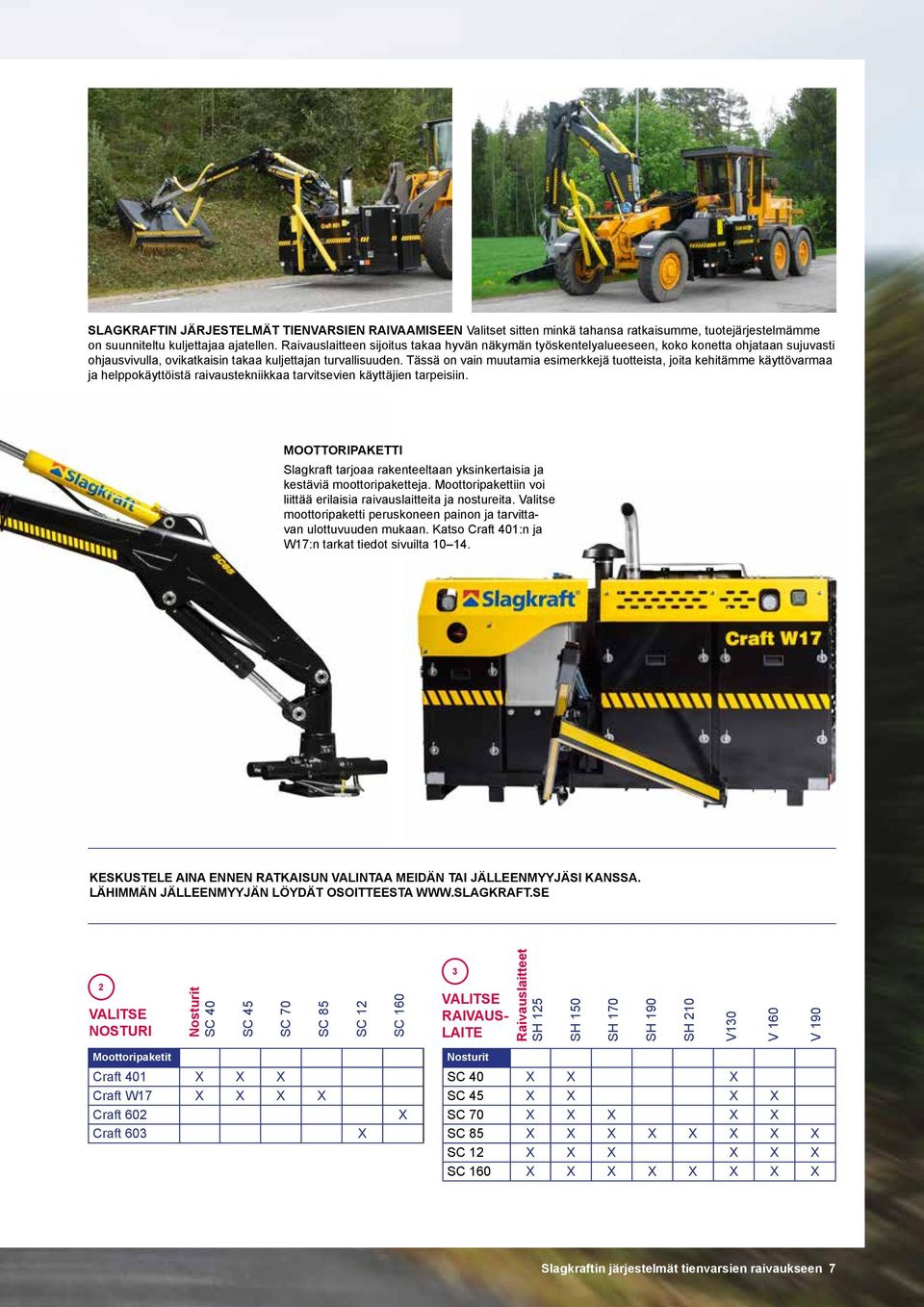

7 SLAGKRAFTIN JÄRJESTELMÄT TIENVARSIEN RAIVAAMISEEN Valitset sitten minkä tahansa ratkaisumme, tuotejärjestelmämme on suunniteltu kuljettajaa ajatellen. Raivauslaitteen sijoitus takaa hyvän näkymän työskentelyalueeseen, koko konetta ohjataan sujuvasti ohjausvivulla, ovikatkaisin takaa kuljettajan turvallisuuden. Tässä on vain muutamia esimerkkejä tuotteista, joita kehitämme käyttövarmaa ja helppokäyttöistä raivaustekniikkaa tarvitsevien käyttäjien tarpeisiin. MOOTTORIPAKETTI Slagkraft tarjoaa rakenteeltaan yksinkertaisia ja kestäviä moottoripaketteja. Moottoripakettiin voi liittää erilaisia raivauslaitteita ja nostureita. Valitse moottoripaketti peruskoneen painon ja tarvittavan ulottuvuuden mukaan. Katso Craft 401:n ja W17:n tarkat tiedot sivuilta KESKUSTELE AINA ENNEN RATKAISUN VALINTAA MEIDÄN TAI JÄLLEENMYYJÄSI KANSSA. LÄHIMMÄN JÄLLEENMYYJÄN LÖYDÄT OSOITTEESTA 2 VALITSE NOSTURI Nosturit SC 40 SC 45 SC 70 SC 85 SC 12 SC VALITSE RAIVAUS- LAITE Raivauslaitteet SH 125 SH 150 SH 170 SH 190 SH 210 V130 V 160 V 190 Moottoripaketit Craft 401 X X X Craft W17 X X X X Craft 602 Craft 603 X X Nosturit SC 40 X X X SC 45 X X X X SC 70 X X X X X SC 85 X X X X X X X X SC 12 X X X X X X SC 160 X X X X X X X X Slagkraftin järjestelmät tienvarsien raivaukseen 7

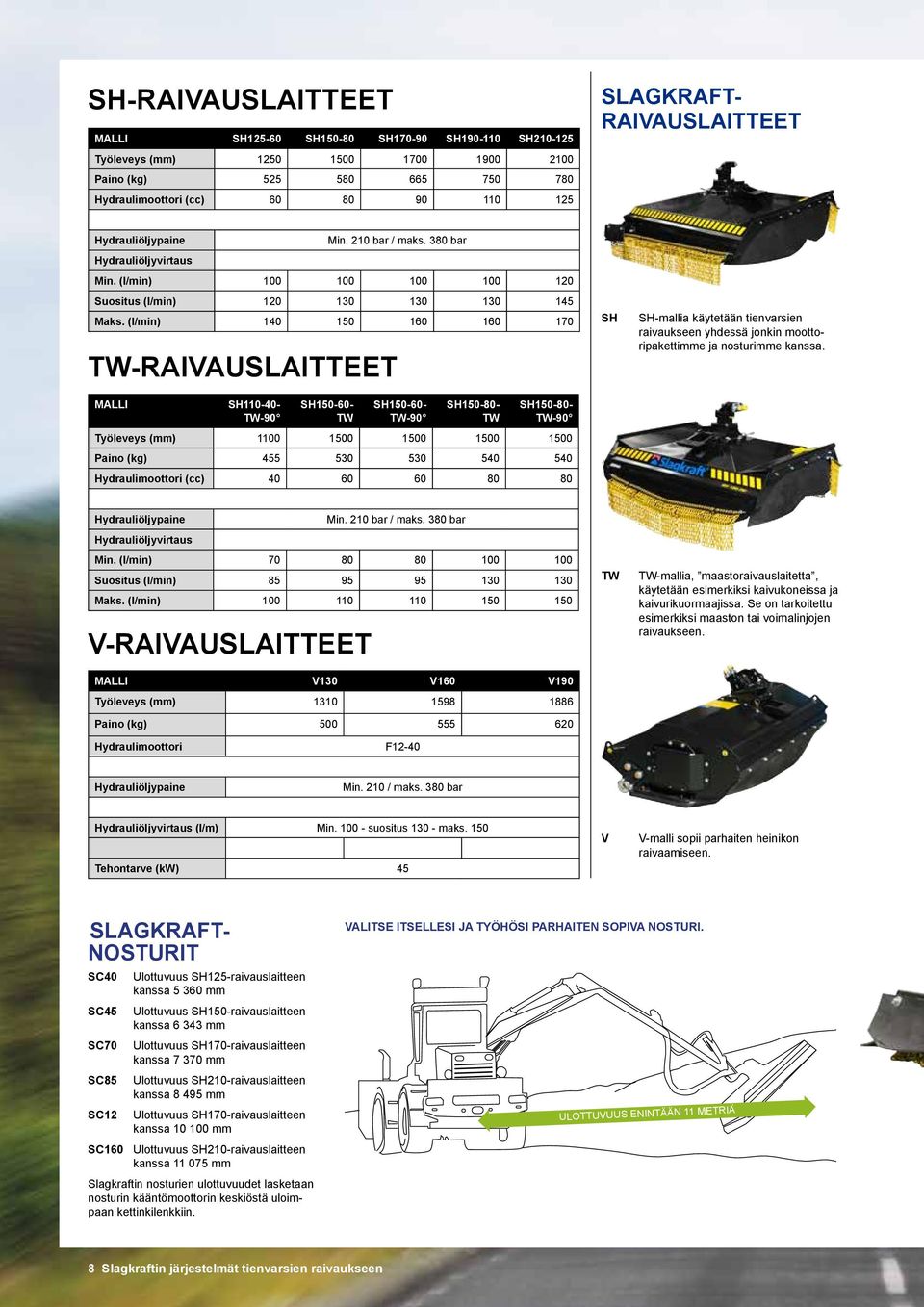

8 SH-RAIVAUSLAITTEET MALLI SH SH SH SH SH Työleveys (mm) Paino (kg) Hydraulimoottori (cc) SLAGKRAFT- RAIVAUSLAITTEET Hydrauliöljypaine Min. 210 bar / maks. 380 bar Hydrauliöljyvirtaus Min. (l/min) Suositus (l/min) Maks. (l/min) TW-RAIVAUSLAITTEET MALLI SH TW-90 SH TW SH TW-90 SH TW SH TW-90 Työleveys (mm) Paino (kg) Hydraulimoottori (cc) SH SH-mallia käytetään tienvarsien raivaukseen yhdessä jonkin moottoripakettimme ja nosturimme kanssa. Hydrauliöljypaine Min. 210 bar / maks. 380 bar Hydrauliöljyvirtaus Min. (l/min) Suositus (l/min) Maks. (l/min) V-RAIVAUSLAITTEET MALLI V130 V160 V190 Työleveys (mm) Paino (kg) Hydraulimoottori F12-40 TW TW-mallia, maastoraivauslaitetta, käytetään esimerkiksi kaivukoneissa ja kaivurikuormaajissa. Se on tarkoitettu esimerkiksi maaston tai voimalinjojen raivaukseen. Hydrauliöljypaine Min. 210 / maks. 380 bar Hydrauliöljyvirtaus (l/m) Min suositus maks. 150 Tehontarve (kw) 45 V V-malli sopii parhaiten heinikon raivaamiseen. SLAGKRAFT- NOSTURIT SC40 SC45 SC70 SC85 SC12 Ulottuvuus SH125-raivauslaitteen kanssa mm Ulottuvuus SH150-raivauslaitteen kanssa mm Ulottuvuus SH170-raivauslaitteen kanssa mm Ulottuvuus SH210-raivauslaitteen kanssa mm Ulottuvuus SH170-raivauslaitteen kanssa mm SC160 Ulottuvuus SH210-raivauslaitteen kanssa mm Slagkraftin nosturien ulottuvuudet lasketaan nosturin kääntömoottorin keskiöstä uloimpaan kettinkilenkkiin. VALITSE ITSELLESI JA TYÖHÖSI PARHAITEN SOPIVA NOSTURI. ULOTTUVUUS ENINTÄÄN 11 METRIÄ 8 Slagkraftin järjestelmät tienvarsien raivaukseen

9 SLAGKRAFT RAIVAA TIETÄ Yli 40 vuoden kokemus on tehnyt Slagkraftista Skandinavian johtavan ammattikäyttöön tarkoitettujen tienvarsiraivauskoneiden toimittajan. Tarjoamamme laitteet ovat tehokkaita ja helppohuoltoisia, ja niiden ajo-ominaisuudet ovat hyvät. Järjestelmämme ovat ympäristöhyväksyttyjä ja helppokäyttöisiä, ja niiden käyttöominaisuudet ovat maailmanluokkaa. Slagkraftin heinikko- ja vesakkoraivauslaitteet leventävät tien- ja pellonpientareet ja pengerrykset. Raivaa tietä turvallisempaa liikenteeseen Slagkraftilla VIENTIÄ NOIN 10 MAAHAN Viemme tuotteitamme päivittäin eri puolille maailmaa. YLI 40VUODEN KOKEMUS Tuotteemme tunnetaan turvallisuudestaan, laadustaan ja ympäristöhyväksynnästään. TIETOJA SLAGKRAFTISTA Perustettu: 1975 Liikevaihto (Cranab & Slagkraft): 250 milj. Ruotsin kruunua. Työntekijöiden määrä (Cranab & Slagkraft): 140 Vienti: noin kymmeneen maahan Pääkonttori: Vindeln, Västerbotten, Ruotsi Slagkraftin järjestelmät tienvarsien raivaukseen 9

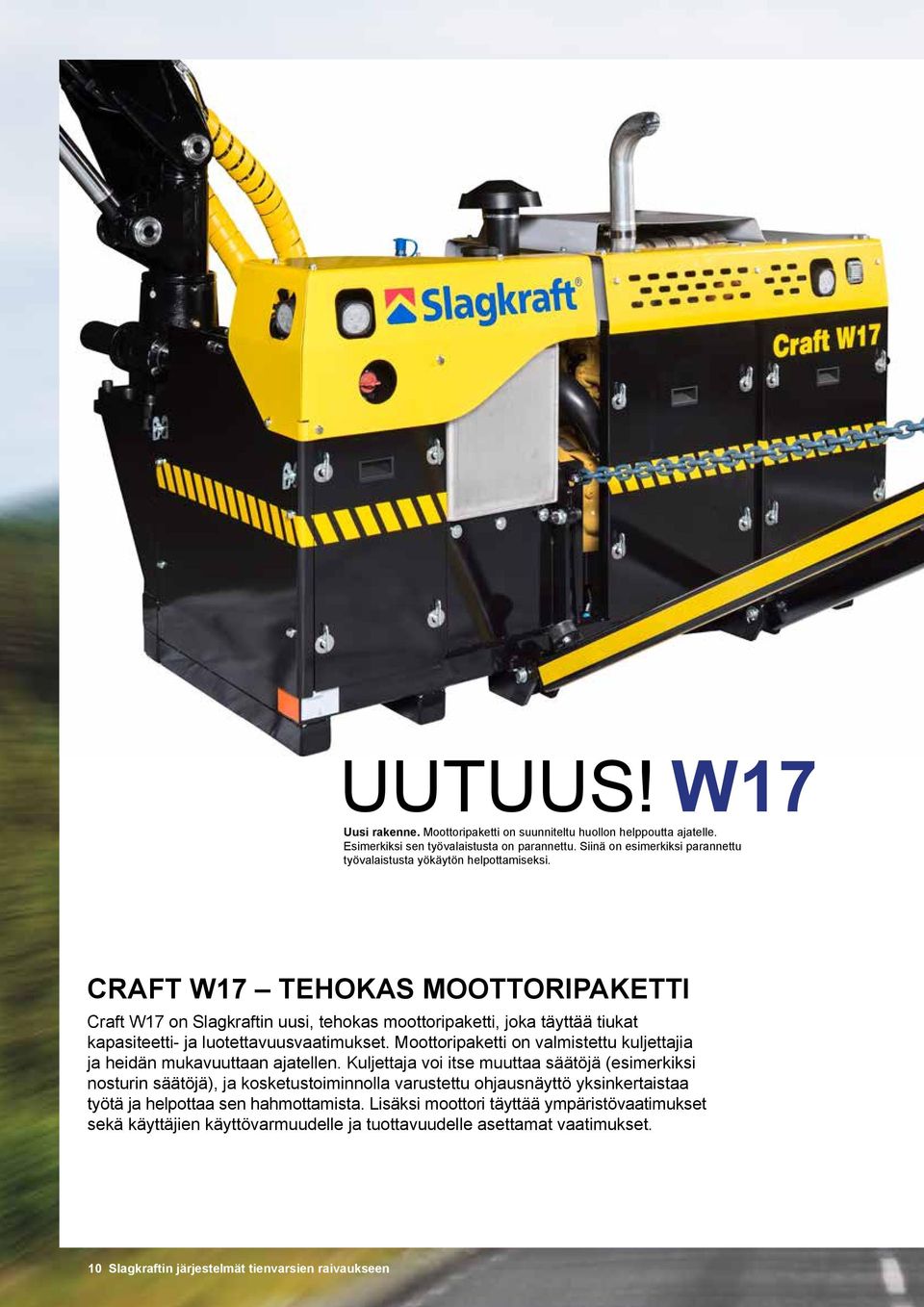

10 UUTUUS! W17 Uusi rakenne. Moottoripaketti on suunniteltu huollon helppoutta ajatelle. Esimerkiksi sen työvalaistusta on parannettu. Siinä on esimerkiksi parannettu työvalaistusta yökäytön helpottamiseksi. CRAFT W17 TEHOKAS MOOTTORIPAKETTI Craft W17 on Slagkraftin uusi, tehokas moottoripaketti, joka täyttää tiukat kapasiteetti- ja luotettavuusvaatimukset. Moottoripaketti on valmistettu kuljettajia ja heidän mukavuuttaan ajatellen. Kuljettaja voi itse muuttaa säätöjä (esimerkiksi nosturin säätöjä), ja kosketustoiminnolla varustettu ohjausnäyttö yksinkertaistaa työtä ja helpottaa sen hahmottamista. Lisäksi moottori täyttää ympäristövaatimukset sekä käyttäjien käyttövarmuudelle ja tuottavuudelle asettamat vaatimukset. 10 Slagkraftin järjestelmät tienvarsien raivaukseen

11 PON-Cat-moottori. Craft W17 on varustettu Stage 4 Interim -ympäristömääräykset täyttävällä moottorilla, joka täyttää koko ajan tiukentuvat ympäristö-, käyttövarmuus- ja tuottavuusvaatimukset. Sähköjärjestelmässä käytetään luotettavien kytkentöjen takaamiseksi Deutsch-liittimiä, elektronisia sulakkeita ja releitä. Uusi ohjausnäyttö. Uudessa ohjausnäytössä on aiempaa enemmän toimintoja, ja se antaa kuljettajalle enemmän tietoja, mahdollistaa moottoripaketin paremman valvonnan ja antaa mahdollisuuden säätää nosturin eri toimintoja. Ohjausjärjestelmä. Uudessa moottoripaketissa on ohjausvipu, joka parantaa käyttövarmuutta ja luotettavuutta. SLAGKRAFT- MOOTTORIPAKETIT CRAFT 401 Varustettu 4-sylinterisellä moottorilla. Moottoripaketin voi varustaa erimallisilla raivauslaitteilla ja nostureilla aina 7,3 metrin ulottuvuuteen asti. CRAFT W17 UU- TUUS! CRAFT 602 Varustettu Stage 4 Interim -ympäristövaatimukset täyttävällä moottorilla. Moottoripakettiin W17 voi valita nosturin, jonka ulottuvuus on enintään 8,5 m ja minkä tahansa Slagkraft-raivauslaitteen. Varustettu 6-sylinterisellä 129 kw:n moottorilla. Moottoripaketti on tarkoitettu asennettavaksi tiehöylään ulottuvuudeltaan 11 metrin nosturia varten. Hydraulisäiliö ruostumattomasta materiaalista. Hydraulijärjestelmän puhtaus parantaa sen luotettavuutta. Säiliössä on tyhjennyshana, joka helpottaa öljynvaihtoa. Uusi dieselsäiliö. Uuden suuremman säiliön tilavuus on 200 litraa, mikä pidentää käyttöaikaa tankkausten välillä. CRAFT 603 Varustettu 6-sylinterisellä 129 kw:n moottorilla. Ulottuvuus on 10 metriä käytettäessä SC12-nosturia ja SH150- tai SH170-raivauslaitetta. Slagkraftin järjestelmät tienvarsien raivaukseen 11

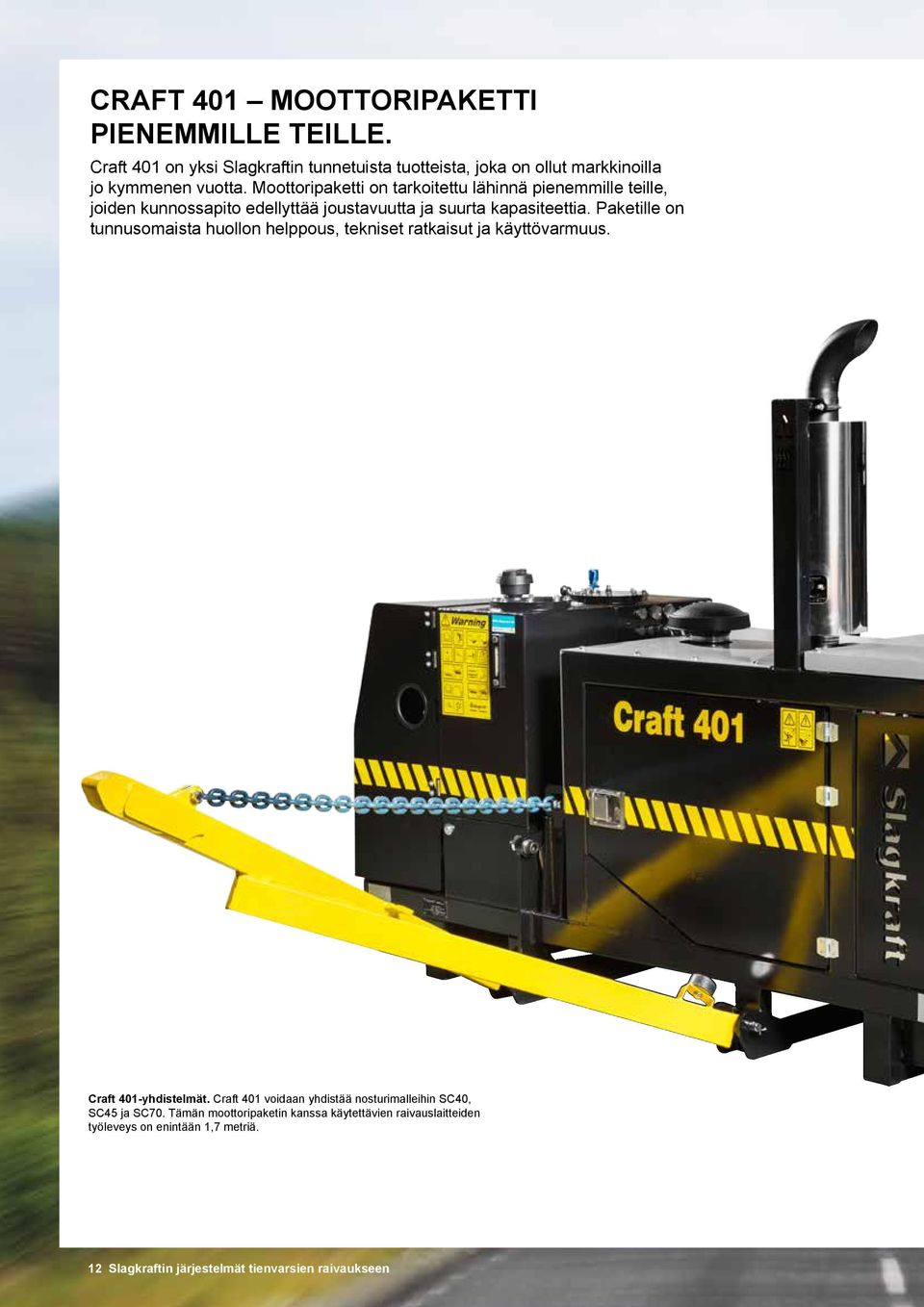

12 CRAFT 401 MOOTTORIPAKETTI PIENEMMILLE TEILLE. Craft 401 on yksi Slagkraftin tunnetuista tuotteista, joka on ollut markkinoilla jo kymmenen vuotta. Moottoripaketti on tarkoitettu lähinnä pienemmille teille, joiden kunnossapito edellyttää joustavuutta ja suurta kapasiteettia. Paketille on tunnusomaista huollon helppous, tekniset ratkaisut ja käyttövarmuus. Craft 401-yhdistelmät. Craft 401 voidaan yhdistää nosturimalleihin SC40, SC45 ja SC70. Tämän moottoripaketin kanssa käytettävien raivauslaitteiden työleveys on enintään 1,7 metriä. 12 Slagkraftin järjestelmät tienvarsien raivaukseen

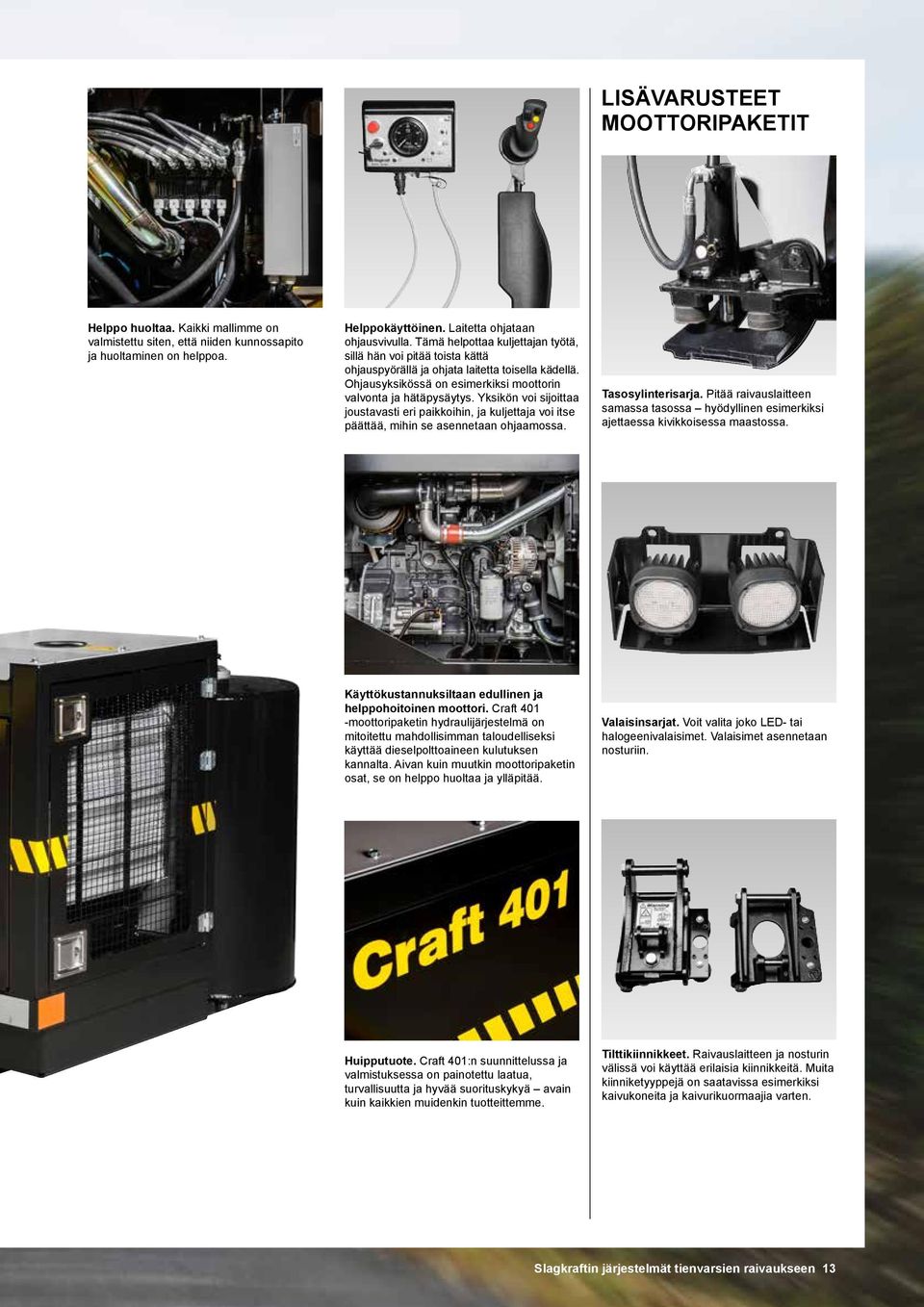

13 LISÄVARUSTEET MOOTTORIPAKETIT Helppo huoltaa. Kaikki mallimme on valmistettu siten, että niiden kunnossapito ja huoltaminen on helppoa. Helppokäyttöinen. Laitetta ohjataan ohjausvivulla. Tämä helpottaa kuljettajan työtä, sillä hän voi pitää toista kättä ohjauspyörällä ja ohjata laitetta toisella kädellä. Ohjausyksikössä on esimerkiksi moottorin valvonta ja hätäpysäytys. Yksikön voi sijoittaa joustavasti eri paikkoihin, ja kuljettaja voi itse päättää, mihin se asennetaan ohjaamossa. Tasosylinterisarja. Pitää raivauslaitteen samassa tasossa hyödyllinen esimerkiksi ajettaessa kivikkoisessa maastossa. Käyttökustannuksiltaan edullinen ja helppohoitoinen moottori. Craft 401 -moottoripaketin hydraulijärjestelmä on mitoitettu mahdollisimman taloudelliseksi käyttää dieselpolttoaineen kulutuksen kannalta. Aivan kuin muutkin moottoripaketin osat, se on helppo huoltaa ja ylläpitää. Valaisinsarjat. Voit valita joko LED- tai halogeenivalaisimet. Valaisimet asennetaan nosturiin. Huipputuote. Craft 401:n suunnittelussa ja valmistuksessa on painotettu laatua, turvallisuutta ja hyvää suorituskykyä avain kuin kaikkien muidenkin tuotteittemme. Tilttikiinnikkeet. Raivauslaitteen ja nosturin välissä voi käyttää erilaisia kiinnikkeitä. Muita kiinniketyyppejä on saatavissa esimerkiksi kaivukoneita ja kaivurikuormaajia varten. Slagkraftin järjestelmät tienvarsien raivaukseen 13

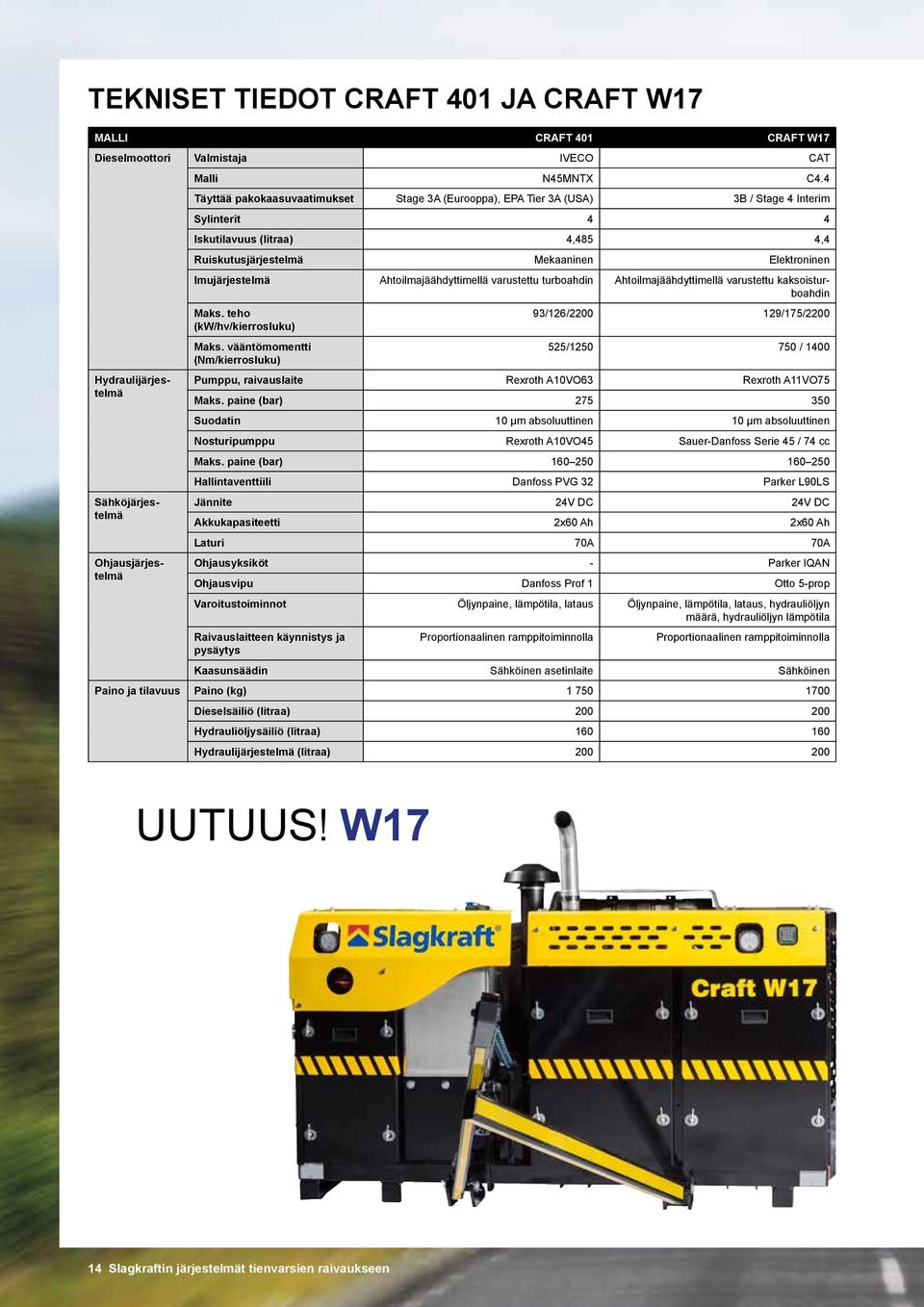

14 TEKNISET TIEDOT CRAFT 401 JA CRAFT W17 MALLI CRAFT 401 CRAFT W17 Dieselmoottori Valmistaja IVECO CAT Imujärjestelmä Ahtoilmajäähdyttimellä varustettu turboahdin Ahtoilmajäähdyttimellä varustettu kaksoisturboahdin Hydraulijärjestelmä Sähköjärjestelmä Ohjausjärjestelmä Malli N45MNTX C4.4 Täyttää pakokaasuvaatimukset Stage 3A (Eurooppa), EPA Tier 3A (USA) 3B / Stage 4 Interim Sylinterit 4 4 Iskutilavuus (litraa) 4,485 4,4 Ruiskutusjärjestelmä Mekaaninen Elektroninen Maks. teho (kw/hv/kierrosluku) Maks. vääntömomentti (Nm/kierrosluku) 93/126/ /175/ / / 1400 Pumppu, raivauslaite Rexroth A10VO63 Rexroth A11VO75 Maks. paine (bar) Suodatin 10 μm absoluuttinen 10 μm absoluuttinen Nosturipumppu Rexroth A10VO45 Sauer-Danfoss Serie 45 / 74 cc Maks. paine (bar) Hallintaventtiili Danfoss PVG 32 Parker L90LS Jännite 24V DC 24V DC Akkukapasiteetti 2x60 Ah 2x60 Ah Laturi 70A 70A Ohjausyksiköt - Parker IQAN Ohjausvipu Danfoss Prof 1 Otto 5-prop Varoitustoiminnot Öljynpaine, lämpötila, lataus Öljynpaine, lämpötila, lataus, hydrauliöljyn määrä, hydrauliöljyn lämpötila Raivauslaitteen käynnistys ja pysäytys Proportionaalinen ramppitoiminnolla Proportionaalinen ramppitoiminnolla Kaasunsäädin Sähköinen asetinlaite Sähköinen Paino ja tilavuus Paino (kg) Dieselsäiliö (litraa) Hydrauliöljysäiliö (litraa) Hydraulijärjestelmä (litraa) UUTUUS! W17 14 Slagkraftin järjestelmät tienvarsien raivaukseen

15 TEKNISET TIEDOT NOSTURIT NOSTURIMALLI SC40 SC45 SC70 SC85 SC12 SC160 Ulottuvuus kääntömoottorin keskiöstä uloimpaan lenkkiin (SH125) (SH150) (SH170) (SH210) (SH170) (SH210) Kääntöjärjestelmä Kaksinkertainen hammastankokääntömoottori Kääntökulma 210º 210º tai 380º 220º tai 360º 220º tai 360º 250º 200º Varren teleskoopin pituus (mm) Suositeltava virtaus (l/min) Työpaine (bar) Paino, sis. öljyn SC40 SC45 SC70 SC85 SC12 SC160 0m 2m 4m 6m 8m 10m 12m Slagkraftin järjestelmät tienvarsien raivaukseen 15
