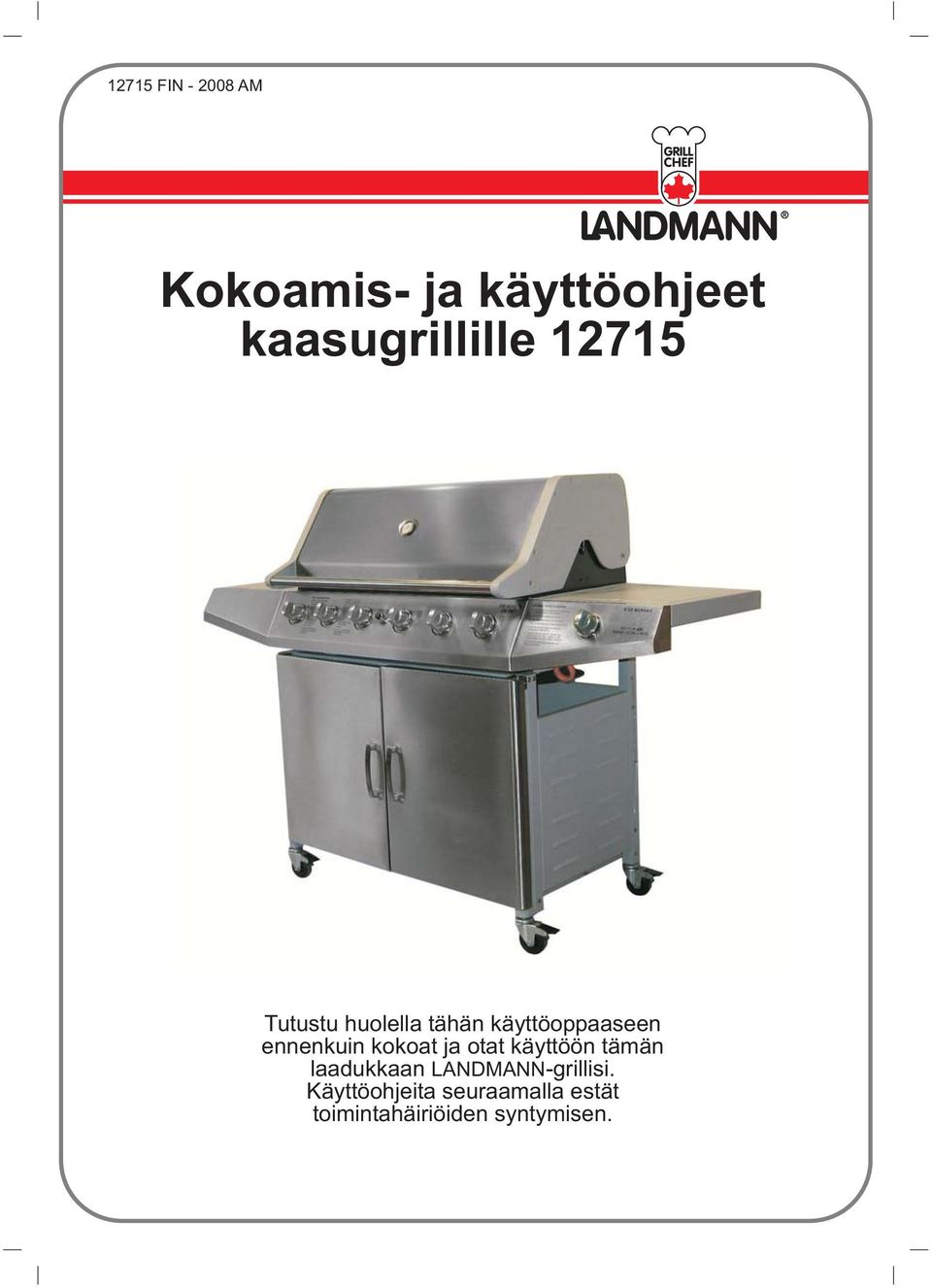

1 12715 FIN AM Kokoamis- ja käyttöohjeet kaasugrillille Tutustu huolella tähän käyttöoppaaseen ennenkuin kokoat ja otat käyttöön tämän laadukkaan LANDMANN-grillisi. Käyttöohjeita seuraamalla estät toimintahäiriöiden syntymisen.

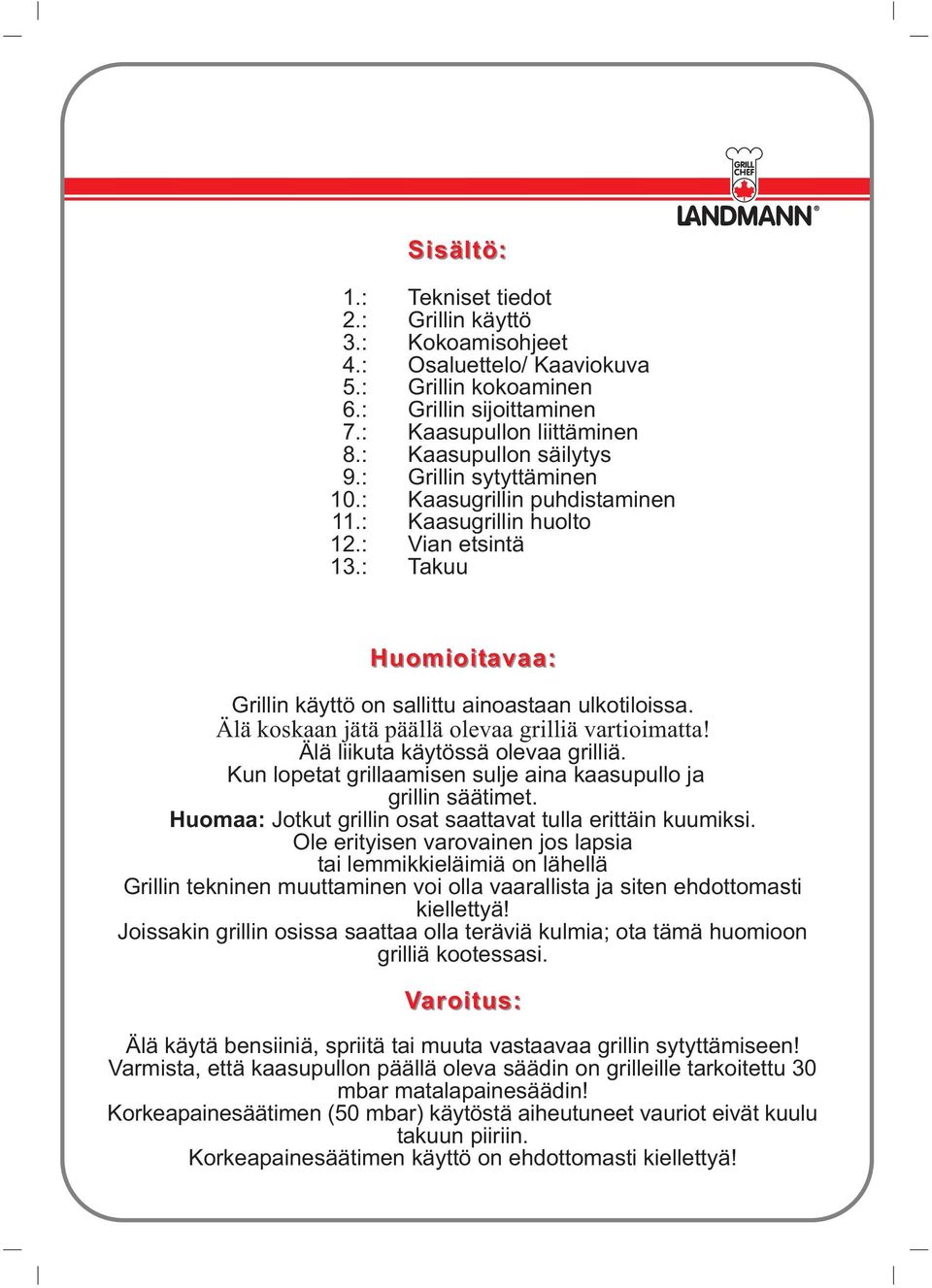

2 Sisältö: 1.: Tekniset tiedot 2.: Grillin käyttö 3.: Kokoamisohjeet 4.: Osaluettelo/ Kaaviokuva 5.: Grillin kokoaminen 6.: Grillin sijoittaminen 7.: Kaasupullon liittäminen 8.: Kaasupullon säilytys 9.: Grillin sytyttäminen 10.: Kaasugrillin puhdistaminen 11.: Kaasugrillin huolto 12.: Vian etsintä 13.: Takuu Huomioitavaa: Grillin käyttö on sallittu ainoastaan ulkotiloissa. Älä koskaan jätä päällä olevaa grilliä vartioimatta! Älä liikuta käytössä olevaa grilliä. Kun lopetat grillaamisen sulje aina kaasupullo ja grillin säätimet. Huomaa: Jotkut grillin osat saattavat tulla erittäin kuumiksi. Ole erityisen varovainen jos lapsia tai lemmikkieläimiä on lähellä Grillin tekninen muuttaminen voi olla vaarallista ja siten ehdottomasti kiellettyä! Joissakin grillin osissa saattaa olla teräviä kulmia; ota tämä huomioon grilliä kootessasi. Varoitus: Älä käytä bensiiniä, spriitä tai muuta vastaavaa grillin sytyttämiseen! Varmista, että kaasupullon päällä oleva säädin on grilleille tarkoitettu 30 mbar matalapainesäädin! Korkeapainesäätimen (50 mbar) käytöstä aiheutuneet vauriot eivät kuulu takuun piiriin. Korkeapainesäätimen käyttö on ehdottomasti kiellettyä!

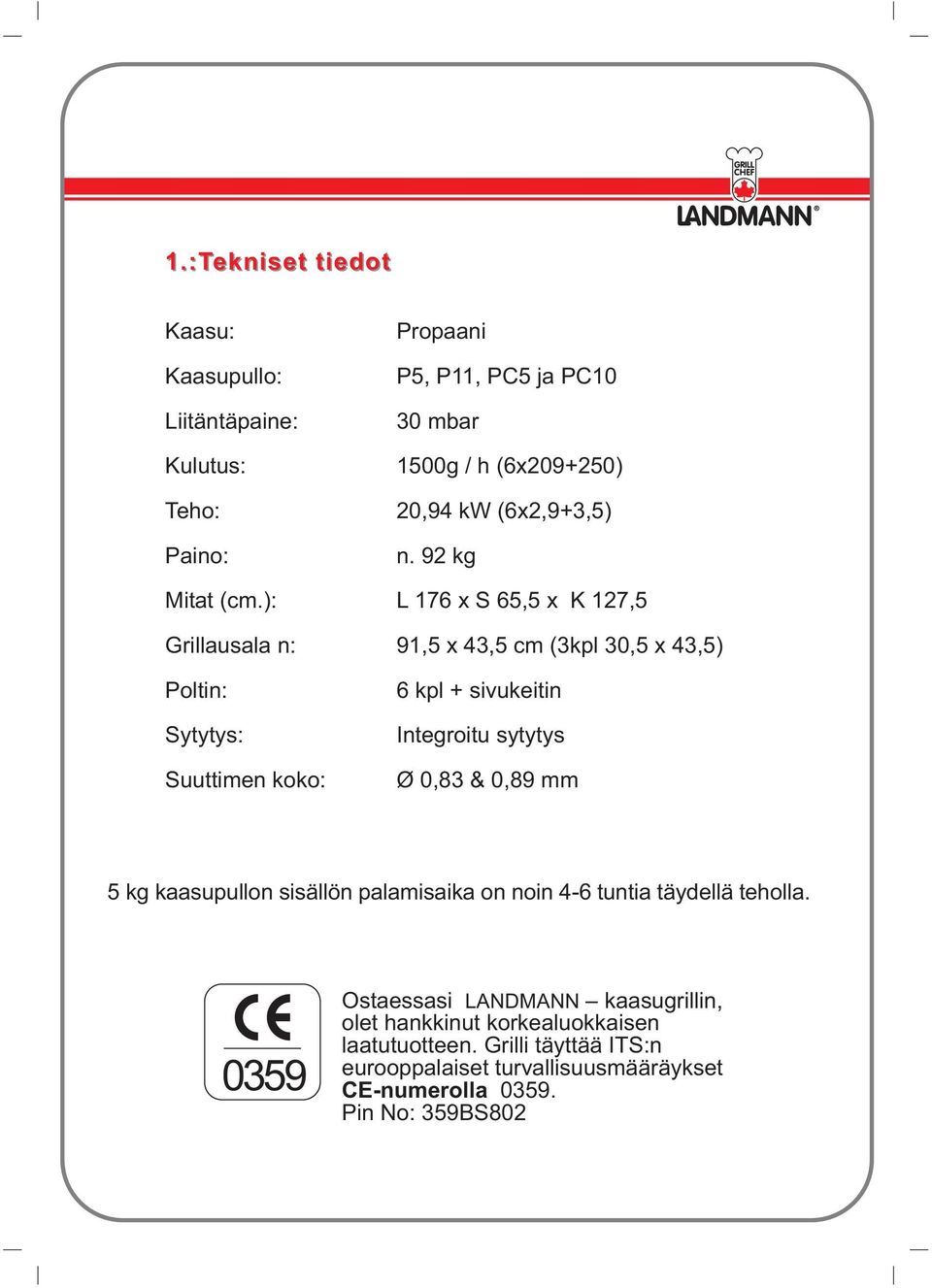

3 1.:Tekniset tiedot Kaasu: Kaasupullo: Liitäntäpaine: Kulutus: Teho: Paino: Propaani P5, P11, PC5 ja PC10 30 mbar 1500g / h (6x ) 20,94 kw (6x2,9+3,5) n. 92 kg Mitat (cm.): L 176 x S 65,5 x K 127,5 Grillausala n: 91,5 x 43,5 cm (3kpl 30,5 x 43,5) Poltin: Sytytys: Suuttimen koko: 6 kpl + sivukeitin Integroitu sytytys Ø 0,83 & 0,89 mm 5 kg kaasupullon sisällön palamisaika on noin 4-6 tuntia täydellä teholla Ostaessasi LANDMANN kaasugrillin, olet hankkinut korkealuokkaisen laatutuotteen. Grilli täyttää ITS:n eurooppalaiset turvallisuusmääräykset CE-numerolla Pin No: 359BS802

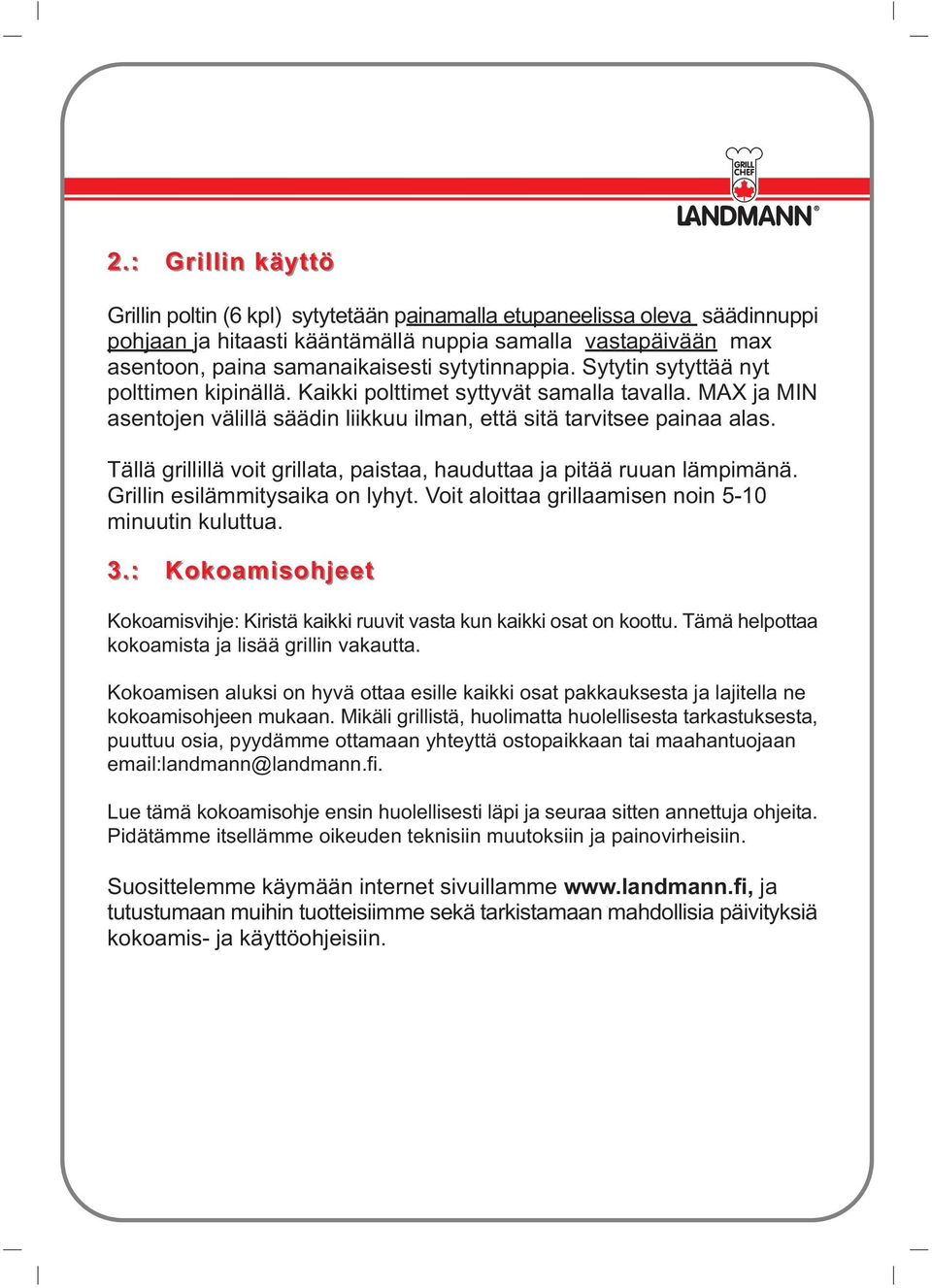

4 2.: Grillin käyttö Grillin poltin (6 kpl) sytytetään painamalla etupaneelissa oleva säädinnuppi pohjaan ja hitaasti kääntämällä nuppia samalla vastapäivään max asentoon, paina samanaikaisesti sytytinnappia. Sytytin sytyttää nyt polttimen kipinällä. Kaikki polttimet syttyvät samalla tavalla. MAX ja MIN asentojen välillä säädin liikkuu ilman, että sitä tarvitsee painaa alas. Tällä grillillä voit grillata, paistaa, hauduttaa ja pitää ruuan lämpimänä. Grillin esilämmitysaika on lyhyt. Voit aloittaa grillaamisen noin 5-10 minuutin kuluttua. 3.: Kokoamisohjeet Kokoamisvihje: Kiristä kaikki ruuvit vasta kun kaikki osat on koottu. Tämä helpottaa kokoamista ja lisää grillin vakautta. Kokoamisen aluksi on hyvä ottaa esille kaikki osat pakkauksesta ja lajitella ne kokoamisohjeen mukaan. Mikäli grillistä, huolimatta huolellisesta tarkastuksesta, puuttuu osia, pyydämme ottamaan yhteyttä ostopaikkaan tai maahantuojaan Lue tämä kokoamisohje ensin huolellisesti läpi ja seuraa sitten annettuja ohjeita. Pidätämme itsellämme oikeuden teknisiin muutoksiin ja painovirheisiin. Suosittelemme käymään internet sivuillamme ja tutustumaan muihin tuotteisiimme sekä tarkistamaan mahdollisia päivityksiä kokoamis- ja käyttöohjeisiin.

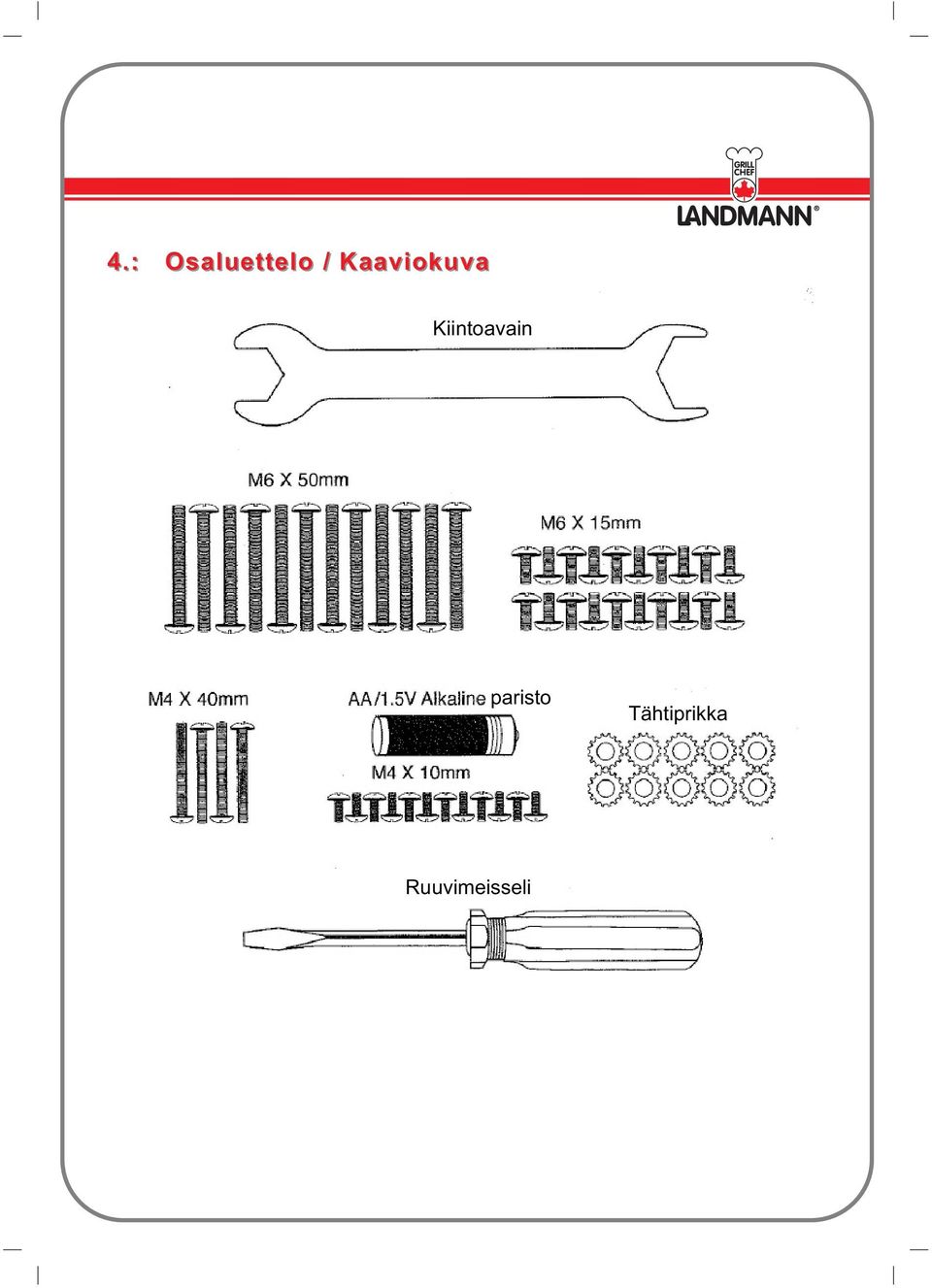

5 4.: Osaluettelo / Kaaviokuva Kiintoavain paristo Tähtiprikka Ruuvimeisseli

6 4.: Osaluettelo / Kaaviokuva

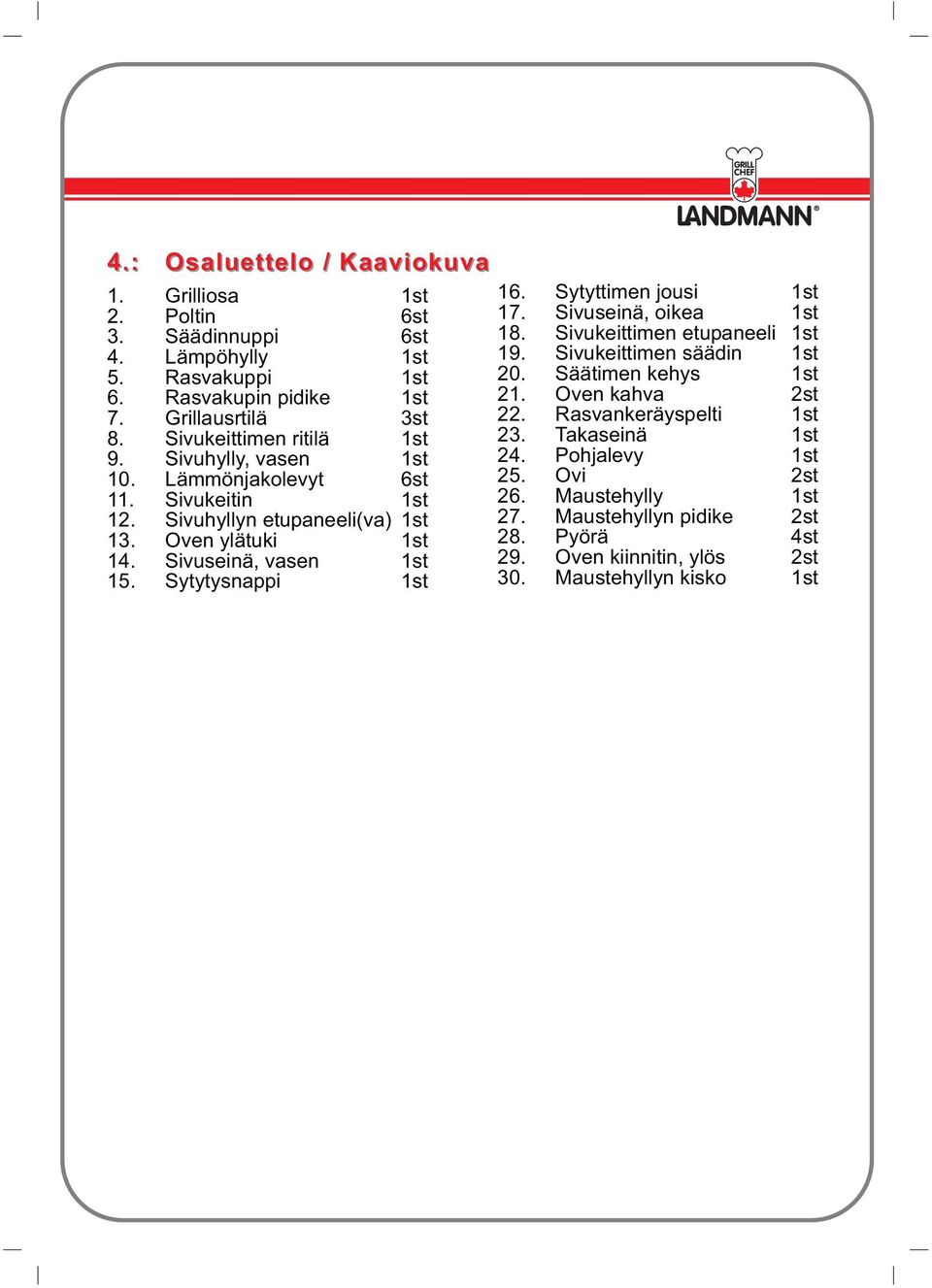

7 4.: Osaluettelo / Kaaviokuva 1. Grilliosa 1st 2. Poltin 6st 3. Säädinnuppi 6st 4. Lämpöhylly 1st 5. Rasvakuppi 1st 6. Rasvakupin pidike 1st 7. Grillausrtilä 3st 8. Sivukeittimen ritilä 1st 9. Sivuhylly, vasen 1st 10. Lämmönjakolevyt 6st 11. Sivukeitin 1st 12. Sivuhyllyn etupaneeli(va) 1st 13. Oven ylätuki 1st 14. Sivuseinä, vasen 1st 15. Sytytysnappi 1st 16. Sytyttimen jousi 1st 17. Sivuseinä, oikea 1st 18. Sivukeittimen etupaneeli 1st 19. Sivukeittimen säädin 1st 20. Säätimen kehys 1st 21. Oven kahva 2st 22. Rasvankeräyspelti 1st 23. Takaseinä 1st 24. Pohjalevy 1st 25. Ovi 2st 26. Maustehylly 1st 27. Maustehyllyn pidike 2st 28. Pyörä 4st 29. Oven kiinnitin, ylös 2st 30. Maustehyllyn kisko 1st

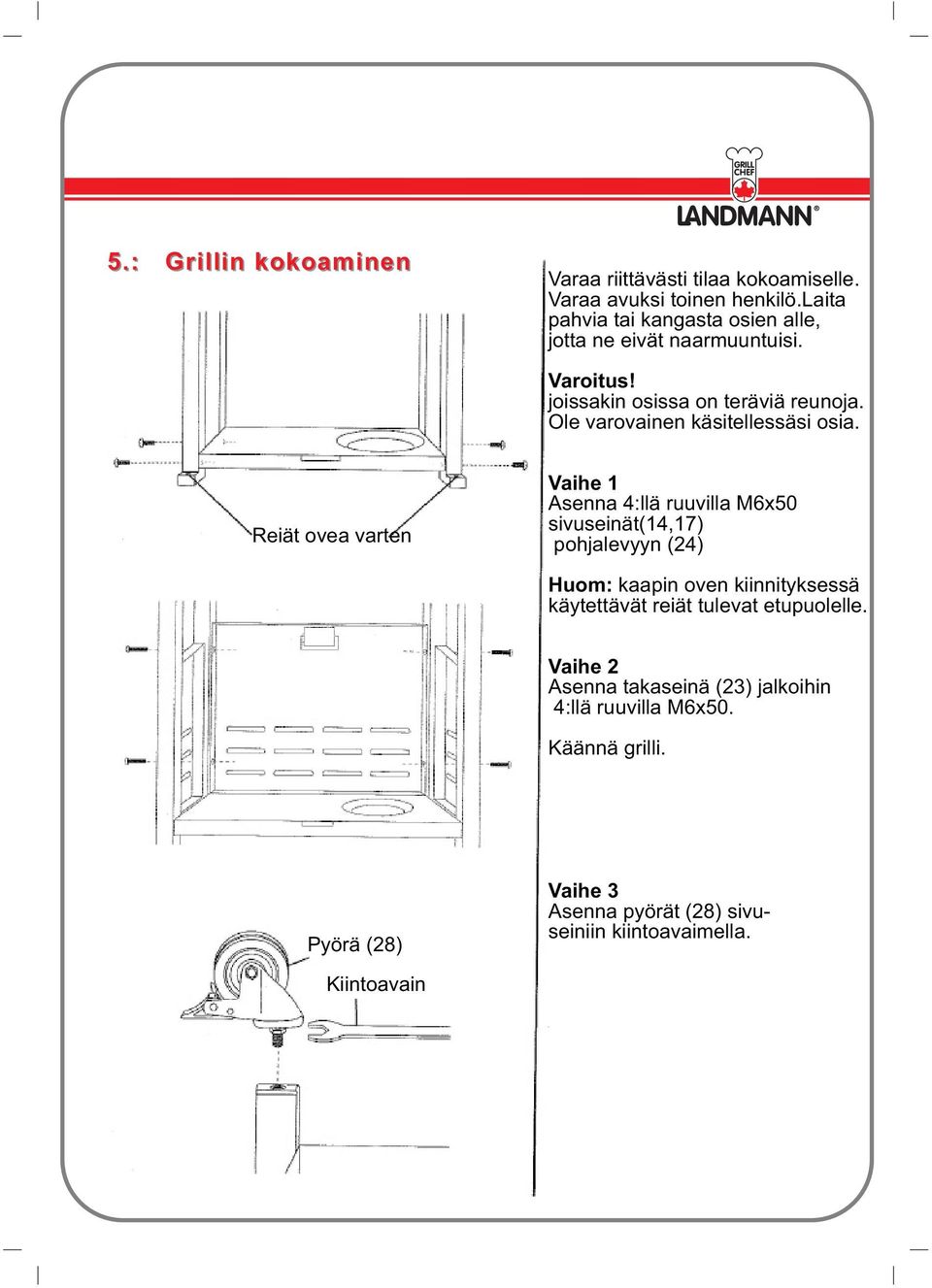

8 5.: Grillin kokoaminen Varaa riittävästi tilaa kokoamiselle. Varaa avuksi toinen henkilö.laita pahvia tai kangasta osien alle, jotta ne eivät naarmuuntuisi. Varoitus! joissakin osissa on teräviä reunoja. Ole varovainen käsitellessäsi osia. Reiät ovea varten Vaihe 1 Asenna 4:llä ruuvilla M6x50 sivuseinät(14,17) pohjalevyyn (24) Huom: kaapin oven kiinnityksessä käytettävät reiät tulevat etupuolelle. Vaihe 2 Asenna takaseinä (23) jalkoihin 4:llä ruuvilla M6x50. Käännä grilli. Pyörä (28) Vaihe 3 Asenna pyörät (28) sivuseiniin kiintoavaimella. Kiintoavain

9 5.: Grillin kokoaminen Kun pyörät on asennettu käännä vaunu oikeinpäin. Vaihe 4 Asenna ovien ylätuki (13) 4:llä ruuvilla M6x50 ja :lla ruuvilla M6x15. Ovistopparin tulee osoittaa grilliin päin. Vaihe 5 Asenna rasvakupin pidike (6) takaseinään (23). Huomaa vaihetta 6 tehtäessä; nostakaa grilli etu- ja takapuolelta, jotta ette vahingoita sormia ja käsiä. Vaihe 6 Nosta apumiehen kanssa grilliosa (1) vaunuun.

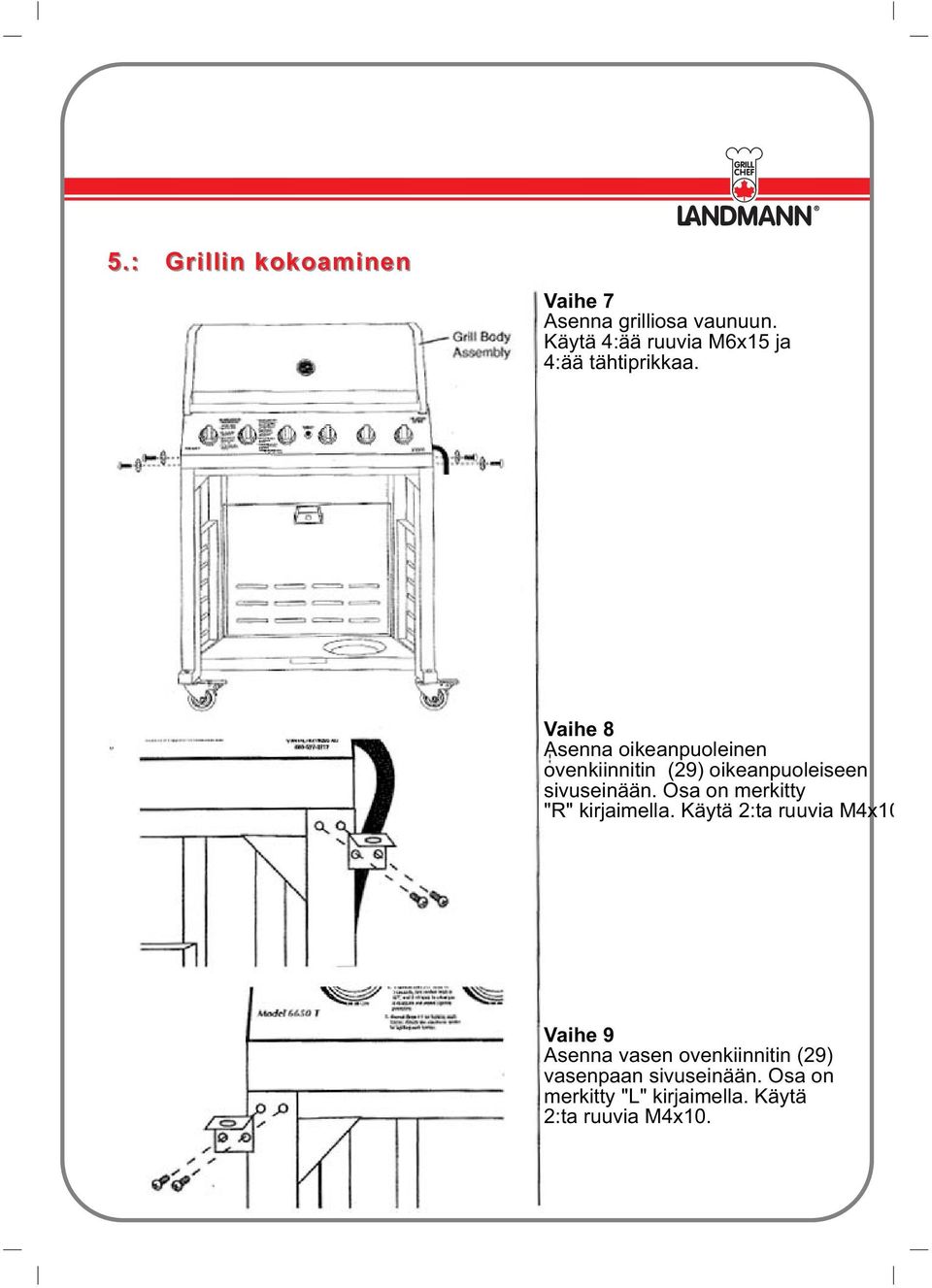

10 5.: Grillin kokoaminen Vaihe 7 Asenna grilliosa vaunuun. Käytä 4:ää ruuvia M6x15 ja 4:ää tähtiprikkaa. Vaihe 8 Asenna oikeanpuoleinen ovenkiinnitin (29) oikeanpuoleiseen sivuseinään. Osa on merkitty "R" kirjaimella. Käytä 2:ta ruuvia M4x10 Vaihe 9 Asenna vasen ovenkiinnitin (29) vasenpaan sivuseinään. Osa on merkitty "L" kirjaimella. Käytä 2:ta ruuvia M4x10.

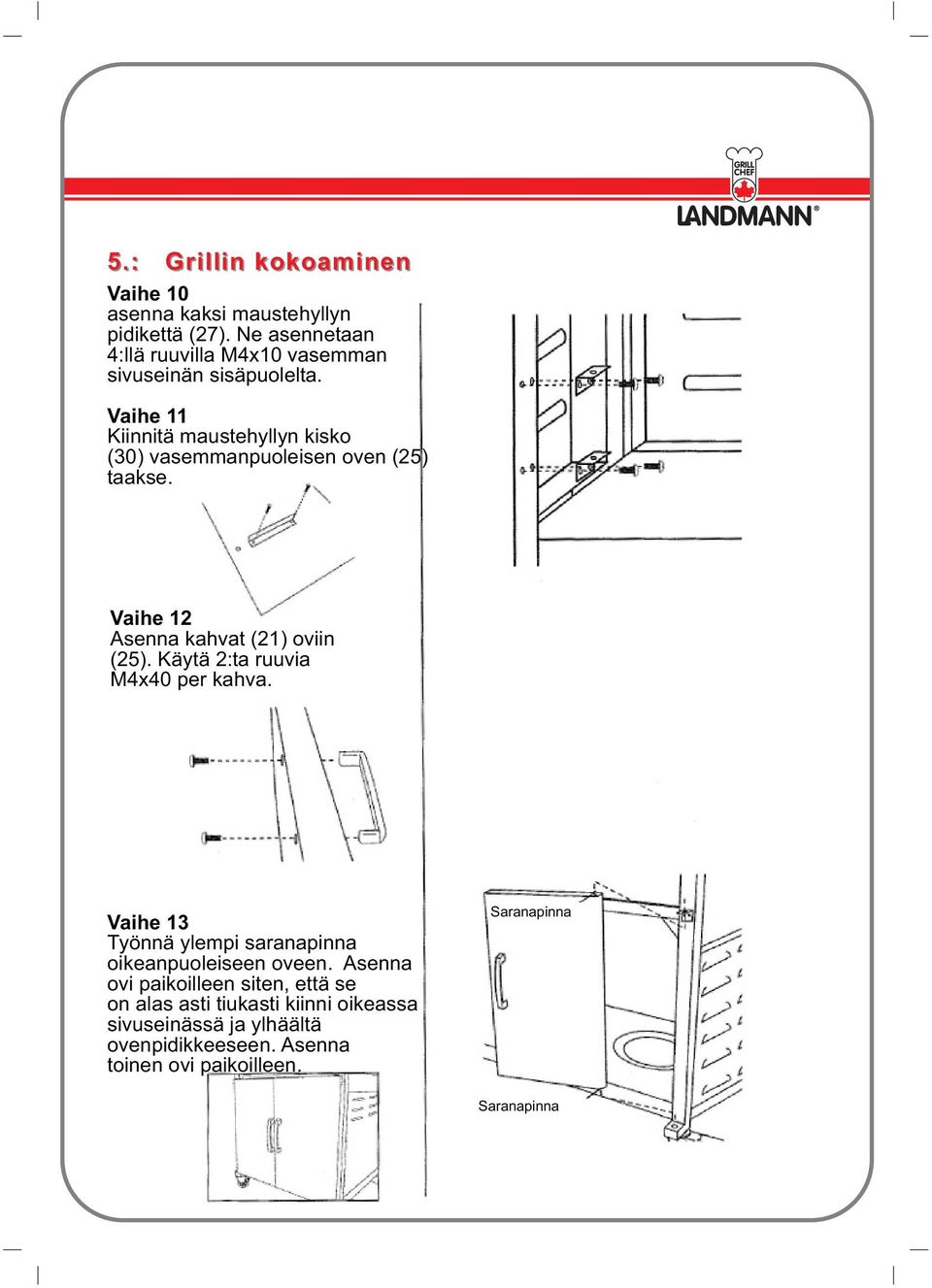

11 5.: Grillin kokoaminen Vaihe 10 asenna kaksi maustehyllyn pidikettä (27). Ne asennetaan 4:llä ruuvilla M4x10 vasemman sivuseinän sisäpuolelta. Vaihe 11 Kiinnitä maustehyllyn kisko (30) vasemmanpuoleisen oven (25) taakse. Vaihe 12 Asenna kahvat (21) oviin (25). Käytä 2:ta ruuvia M4x40 per kahva. Vaihe 13 Työnnä ylempi saranapinna oikeanpuoleiseen oveen. Asenna ovi paikoilleen siten, että se on alas asti tiukasti kiinni oikeassa sivuseinässä ja ylhäältä ovenpidikkeeseen. Asenna toinen ovi paikoilleen. Saranapinna Saranapinna

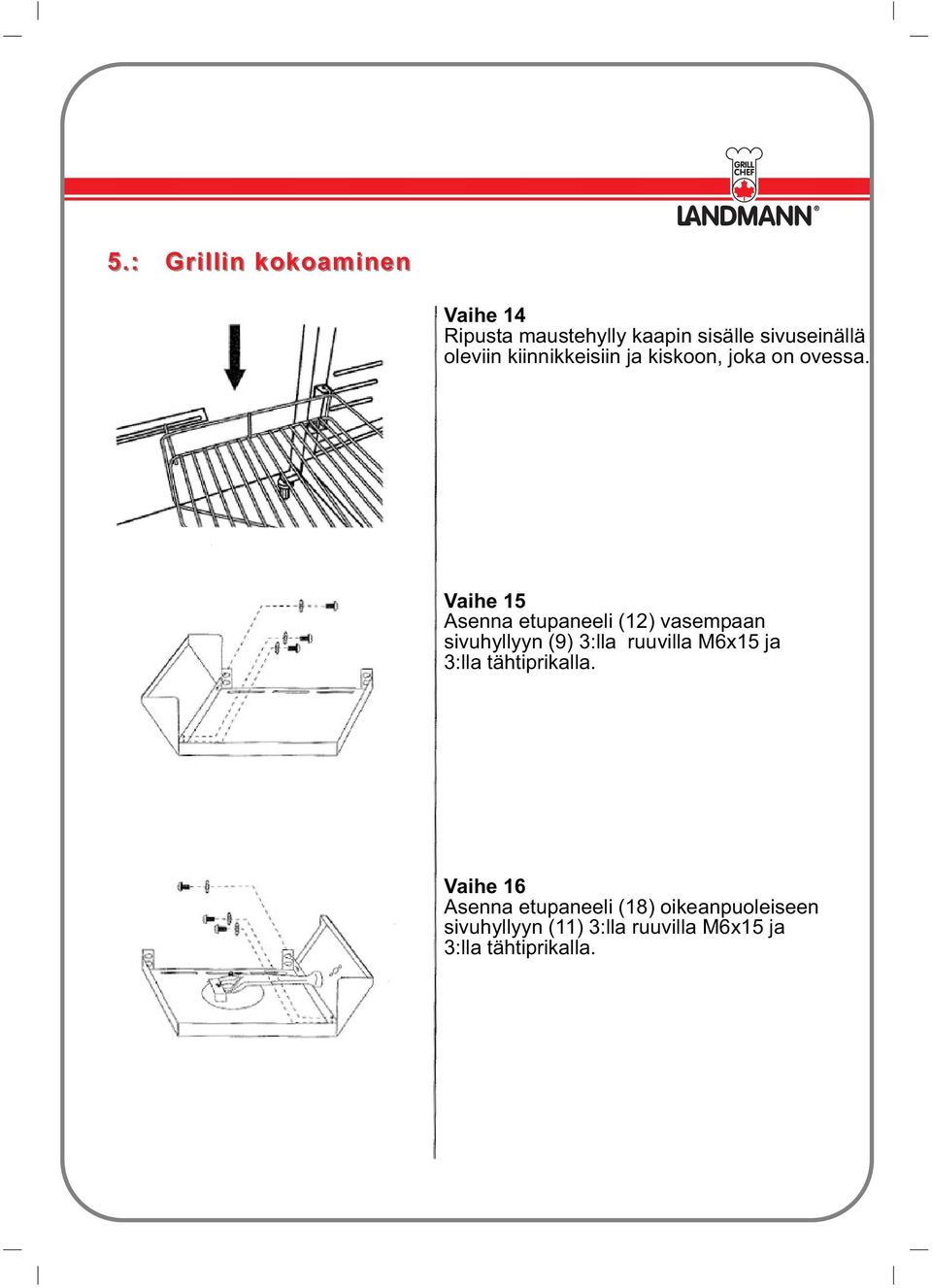

12 5.: Grillin kokoaminen Vaihe 14 Ripusta maustehylly kaapin sisälle sivuseinällä oleviin kiinnikkeisiin ja kiskoon, joka on ovessa. Vaihe 15 Asenna etupaneeli (12) vasempaan sivuhyllyyn (9) 3:lla ruuvilla M6x15 ja 3:lla tähtiprikalla. Vaihe 16 Asenna etupaneeli (18) oikeanpuoleiseen sivuhyllyyn (11) 3:lla ruuvilla M6x15 ja 3:lla tähtiprikalla.

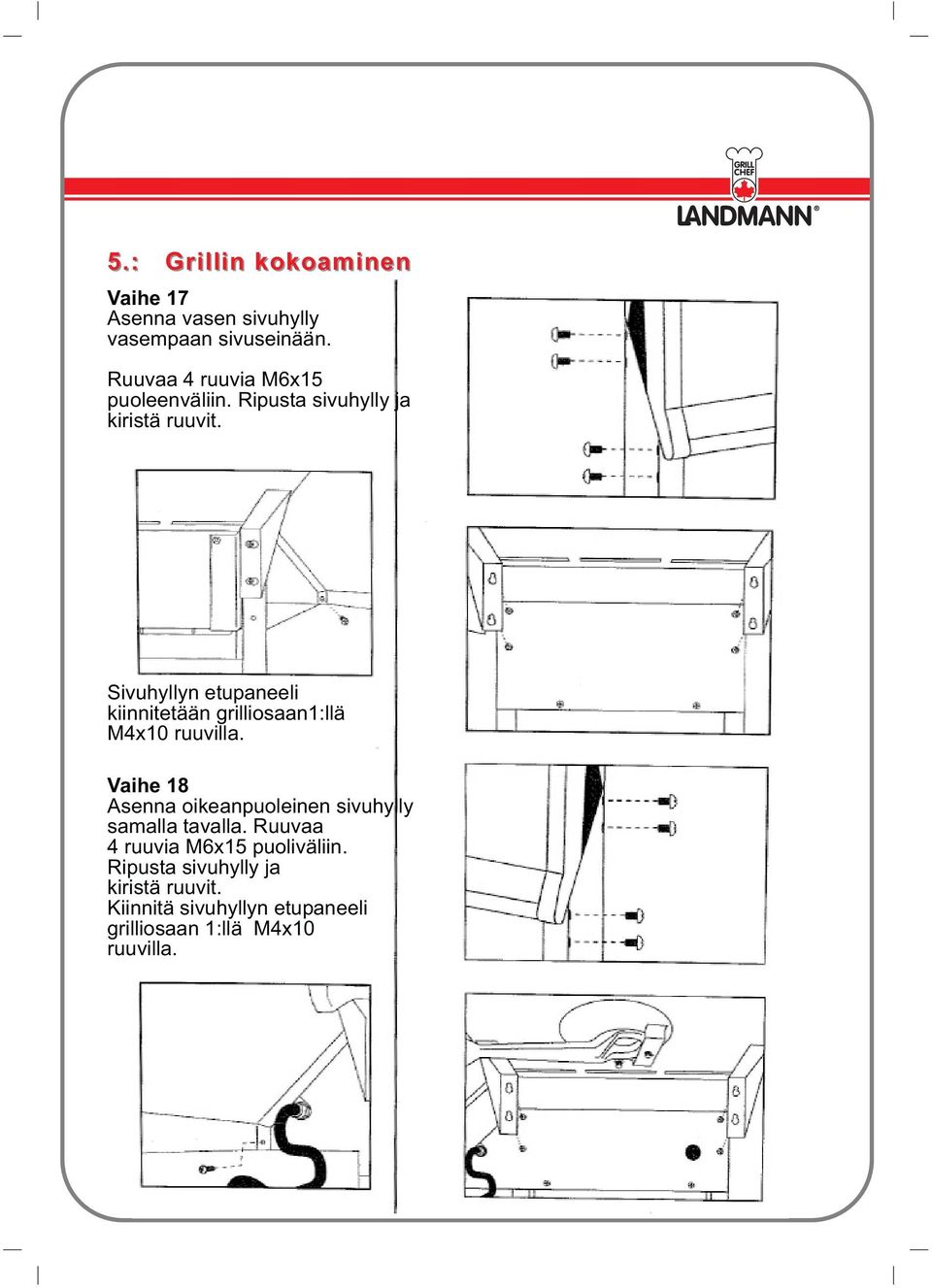

13 5.: Grillin kokoaminen Vaihe 17 Asenna vasen sivuhylly vasempaan sivuseinään. Ruuvaa 4 ruuvia M6x15 puoleenväliin. Ripusta sivuhylly ja kiristä ruuvit. Sivuhyllyn etupaneeli kiinnitetään grilliosaan1:llä M4x10 ruuvilla. Vaihe 18 Asenna oikeanpuoleinen sivuhylly samalla tavalla. Ruuvaa 4 ruuvia M6x15 puoliväliin. Ripusta sivuhylly ja kiristä ruuvit. Kiinnitä sivuhyllyn etupaneeli grilliosaan 1:llä M4x10 ruuvilla.

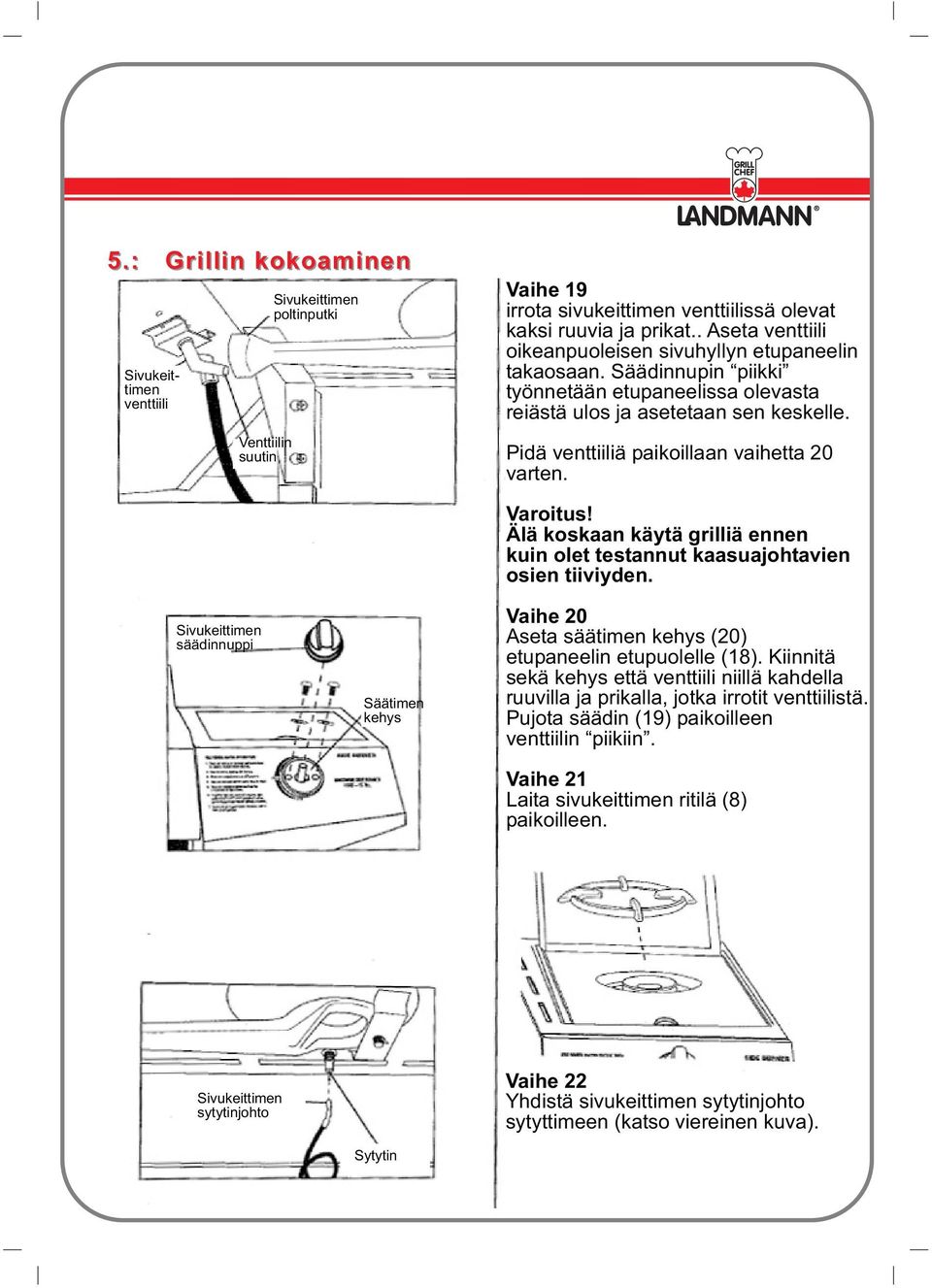

14 5.: Grillin kokoaminen Sivukeittimen venttiili Venttiilin suutin Sivukeittimen poltinputki Vaihe 19 irrota sivukeittimen venttiilissä olevat kaksi ruuvia ja prikat.. Aseta venttiili oikeanpuoleisen sivuhyllyn etupaneelin takaosaan. Säädinnupin piikki työnnetään etupaneelissa olevasta reiästä ulos ja asetetaan sen keskelle. Pidä venttiiliä paikoillaan vaihetta 20 varten. Sivukeittimen säädinnuppi Säätimen kehys Varoitus! Älä koskaan käytä grilliä ennen kuin olet testannut kaasuajohtavien osien tiiviyden. Vaihe 20 Aseta säätimen kehys (20) etupaneelin etupuolelle (18). Kiinnitä sekä kehys että venttiili niillä kahdella ruuvilla ja prikalla, jotka irrotit venttiilistä. Pujota säädin (19) paikoilleen venttiilin piikiin. Vaihe 21 Laita sivukeittimen ritilä (8) paikoilleen. Sivukeittimen sytytinjohto Sytytin Vaihe 22 Yhdistä sivukeittimen sytytinjohto sytyttimeen (katso viereinen kuva).

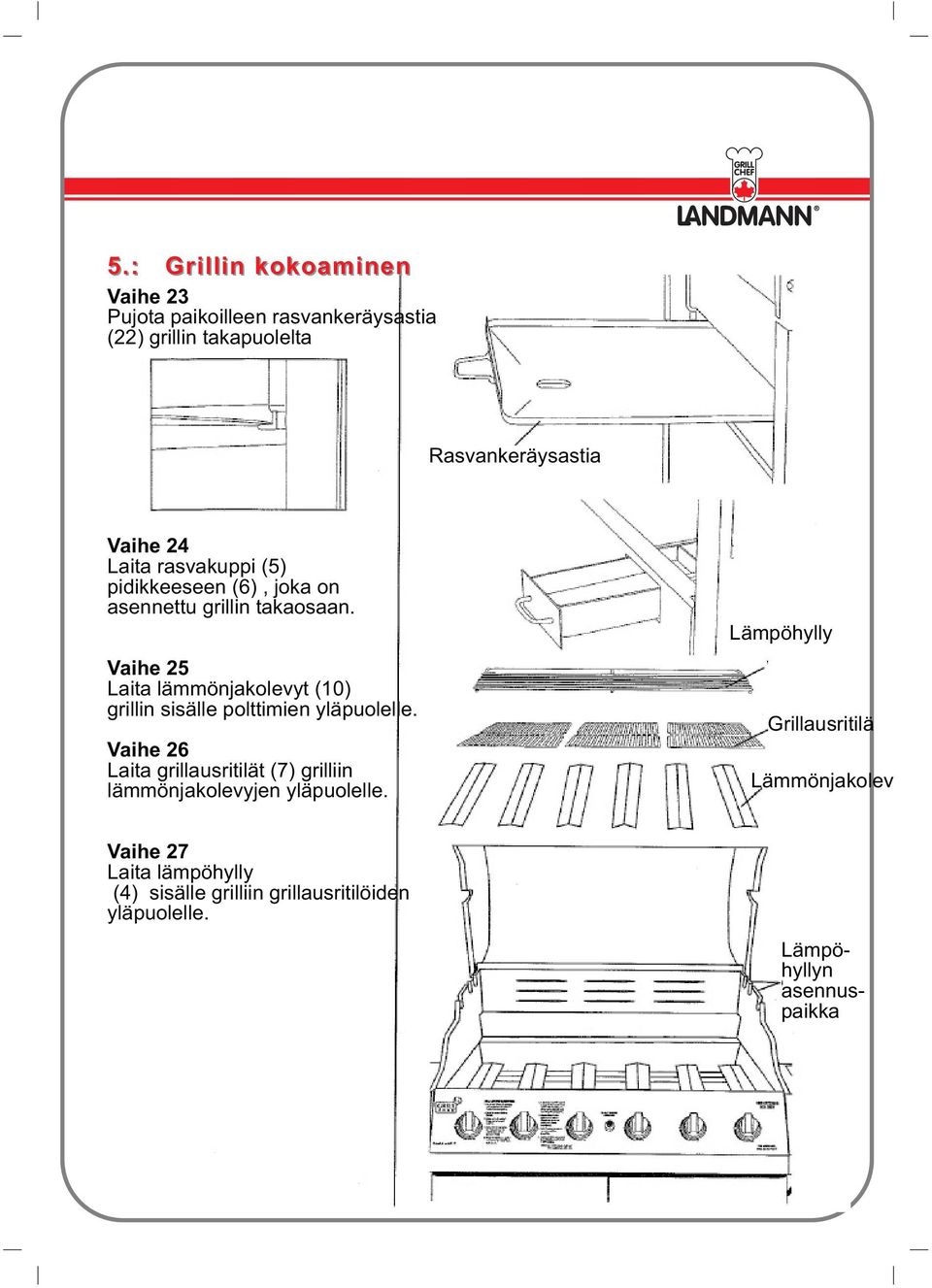

15 5.: Grillin kokoaminen Vaihe 23 Pujota paikoilleen rasvankeräysastia (22) grillin takapuolelta Rasvankeräysastia Vaihe 24 Laita rasvakuppi (5) pidikkeeseen (6), joka on asennettu grillin takaosaan. Vaihe 25 Laita lämmönjakolevyt (10) grillin sisälle polttimien yläpuolelle. Vaihe 26 Laita grillausritilät (7) grilliin lämmönjakolevyjen yläpuolelle. Lämpöhylly Grillausritilä Lämmönjakolev Vaihe 27 Laita lämpöhylly (4) sisälle grilliin grillausritilöiden yläpuolelle. Lämpöhyllyn asennuspaikka

16 5.: Grillin kokoaminen Vaihe 28 Irrota sytytysnappi ja pujota paristo sisään. Pariston pplusnapa (+) osoittaa ulospäin sytytysnappia kohti. Ruuvaa sytytysnappi takaisin kiinni ja varmista, että sytytin/paristo toimii. Sytytinnappi Paristo (AA) Seuraavaksi asennetaan kaasuletku ja tarkistetaan kaasuajohtavien osien tiiviys. Ennenkuin alat käyttämään grilliä lue huolellisesti kaikki tämän käyttöohjeen jäljellä olevat ohjeet

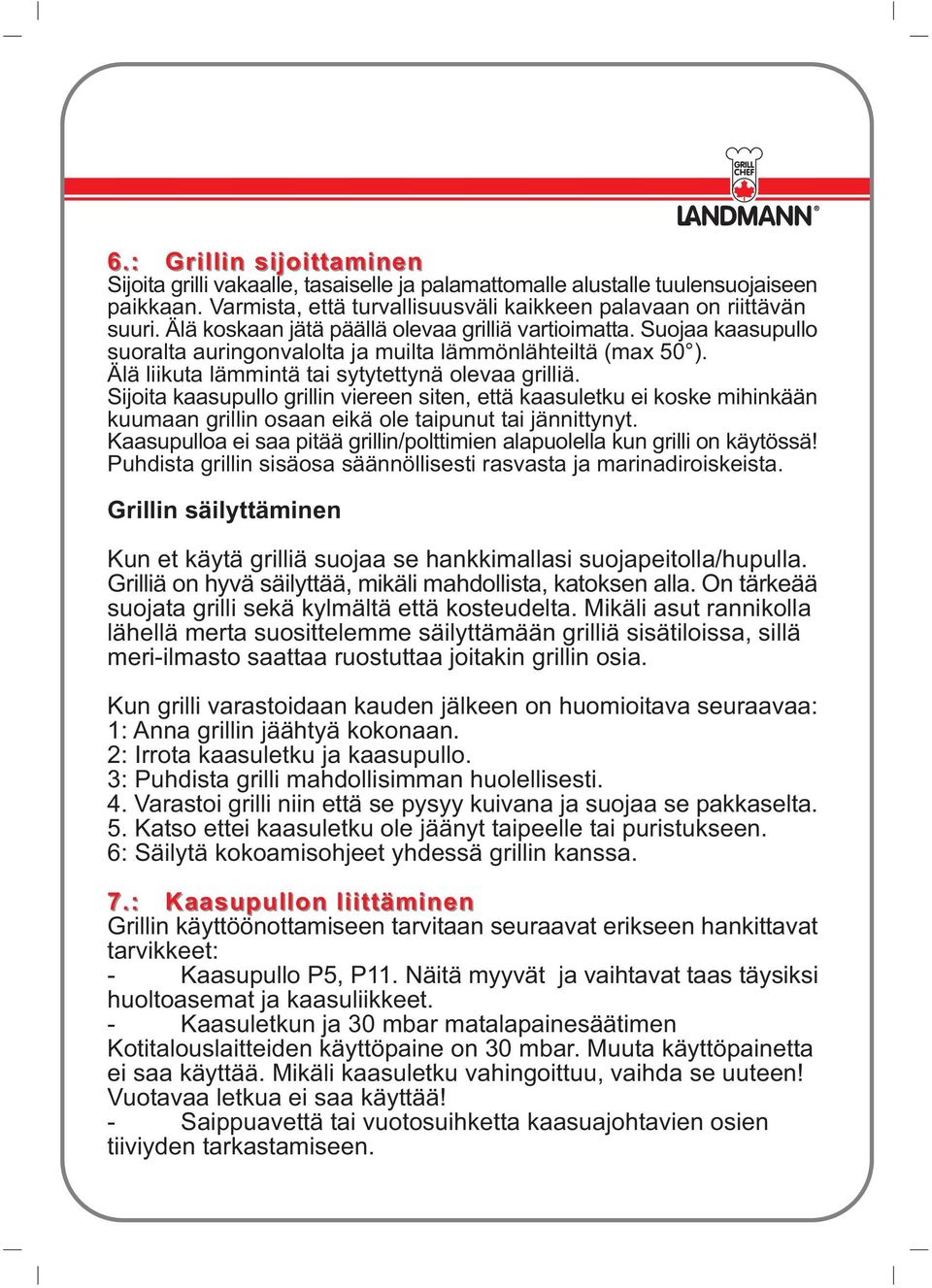

17 6.: Grillin sijoittaminen Sijoita grilli vakaalle, tasaiselle ja palamattomalle alustalle tuulensuojaiseen paikkaan. Varmista, että turvallisuusväli kaikkeen palavaan on riittävän suuri. Älä koskaan jätä päällä olevaa grilliä vartioimatta. Suojaa kaasupullo suoralta auringonvalolta ja muilta lämmönlähteiltä (max 50 ). Älä liikuta lämmintä tai sytytettynä olevaa grilliä. Sijoita kaasupullo grillin viereen siten, että kaasuletku ei koske mihinkään kuumaan grillin osaan eikä ole taipunut tai jännittynyt. Kaasupulloa ei saa pitää grillin/polttimien alapuolella kun grilli on käytössä! Puhdista grillin sisäosa säännöllisesti rasvasta ja marinadiroiskeista. Grillin säilyttäminen Kun et käytä grilliä suojaa se hankkimallasi suojapeitolla/hupulla. Grilliä on hyvä säilyttää, mikäli mahdollista, katoksen alla. On tärkeää suojata grilli sekä kylmältä että kosteudelta. Mikäli asut rannikolla lähellä merta suosittelemme säilyttämään grilliä sisätiloissa, sillä meri-ilmasto saattaa ruostuttaa joitakin grillin osia. Kun grilli varastoidaan kauden jälkeen on huomioitava seuraavaa: 1: Anna grillin jäähtyä kokonaan. 2: Irrota kaasuletku ja kaasupullo. 3: Puhdista grilli mahdollisimman huolellisesti. 4. Varastoi grilli niin että se pysyy kuivana ja suojaa se pakkaselta. 5. Katso ettei kaasuletku ole jäänyt taipeelle tai puristukseen. 6: Säilytä kokoamisohjeet yhdessä grillin kanssa. 7.: Kaasupullon liittäminen Grillin käyttöönottamiseen tarvitaan seuraavat erikseen hankittavat tarvikkeet: - Kaasupullo P5, P11. Näitä myyvät ja vaihtavat taas täysiksi huoltoasemat ja kaasuliikkeet. - Kaasuletkun ja 30 mbar matalapainesäätimen Kotitalouslaitteiden käyttöpaine on 30 mbar. Muuta käyttöpainetta ei saa käyttää. Mikäli kaasuletku vahingoittuu, vaihda se uuteen! Vuotavaa letkua ei saa käyttää! - Saippuavettä tai vuotosuihketta kaasuajohtavien osien tiiviyden tarkastamiseen.

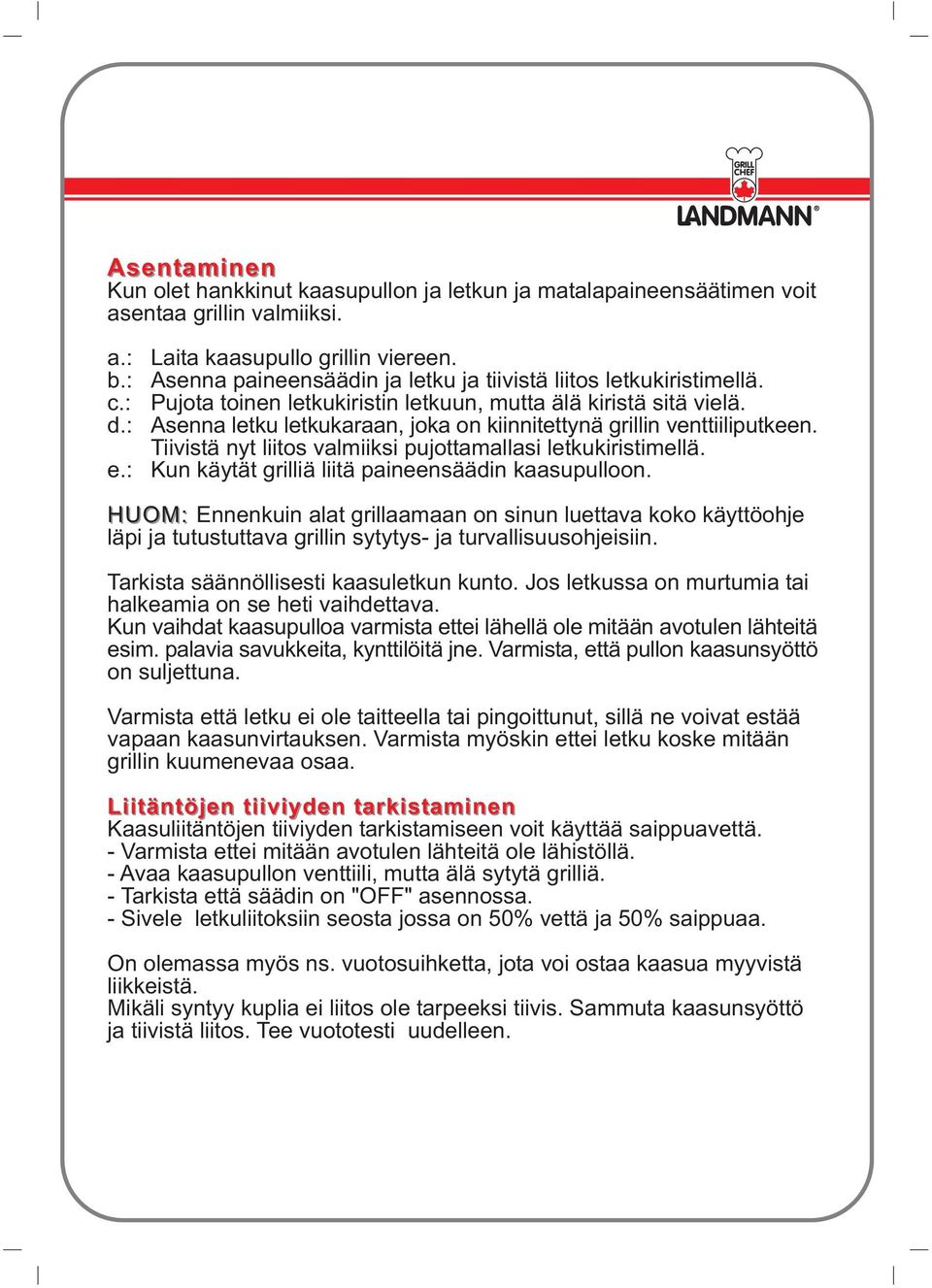

18 Asentaminen Kun olet hankkinut kaasupullon ja letkun ja matalapaineensäätimen voit asentaa grillin valmiiksi. a.: b.: c.: d.: e.: Laita kaasupullo grillin viereen. Asenna paineensäädin ja letku ja tiivistä liitos letkukiristimellä. Pujota toinen letkukiristin letkuun, mutta älä kiristä sitä vielä. Asenna letku letkukaraan, joka on kiinnitettynä grillin venttiiliputkeen. Tiivistä nyt liitos valmiiksi pujottamallasi letkukiristimellä. Kun käytät grilliä liitä paineensäädin kaasupulloon. HUOM: Ennenkuin alat grillaamaan on sinun luettava koko käyttöohje läpi ja tutustuttava grillin sytytys- ja turvallisuusohjeisiin. Tarkista säännöllisesti kaasuletkun kunto. Jos letkussa on murtumia tai halkeamia on se heti vaihdettava. Kun vaihdat kaasupulloa varmista ettei lähellä ole mitään avotulen lähteitä esim. palavia savukkeita, kynttilöitä jne. Varmista, että pullon kaasunsyöttö on suljettuna. Varmista että letku ei ole taitteella tai pingoittunut, sillä ne voivat estää vapaan kaasunvirtauksen. Varmista myöskin ettei letku koske mitään grillin kuumenevaa osaa. Liitäntöjen tiiviyden tarkistt arkistaminenaminen Kaasuliitäntöjen tiiviyden tarkistamiseen voit käyttää saippuavettä. - Varmista ettei mitään avotulen lähteitä ole lähistöllä. - Avaa kaasupullon venttiili, mutta älä sytytä grilliä. - Tarkista että säädin on "OFF" asennossa. - Sivele letkuliitoksiin seosta jossa on 50% vettä ja 50% saippuaa. On olemassa myös ns. vuotosuihketta, jota voi ostaa kaasua myyvistä liikkeistä. Mikäli syntyy kuplia ei liitos ole tarpeeksi tiivis. Sammuta kaasunsyöttö ja tiivistä liitos. Tee vuototesti uudelleen.

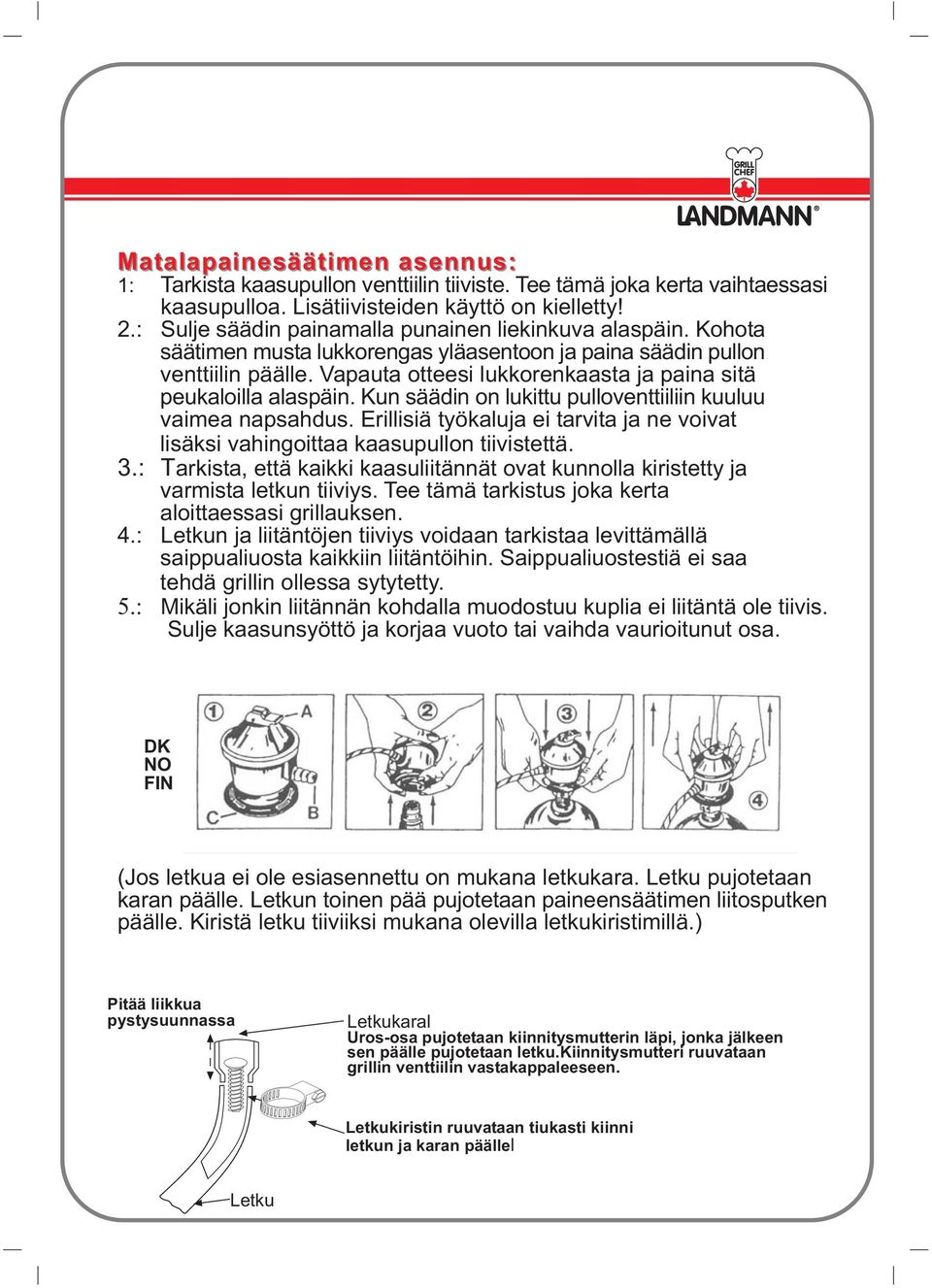

19 Matalap alapainesäätimen ainesäätimen asennus: 1: Tarkista kaasupullon venttiilin tiiviste. Tee tämä joka kerta vaihtaessasi kaasupulloa. Lisätiivisteiden käyttö on kielletty! 2.: Sulje säädin painamalla punainen liekinkuva alaspäin. Kohota säätimen musta lukkorengas yläasentoon ja paina säädin pullon venttiilin päälle. Vapauta otteesi lukkorenkaasta ja paina sitä peukaloilla alaspäin. Kun säädin on lukittu pulloventtiiliin kuuluu vaimea napsahdus. Erillisiä työkaluja ei tarvita ja ne voivat lisäksi vahingoittaa kaasupullon tiivistettä. 3.: Tarkista, että kaikki kaasuliitännät ovat kunnolla kiristetty ja varmista letkun tiiviys. Tee tämä tarkistus joka kerta aloittaessasi grillauksen. 4.: Letkun ja liitäntöjen tiiviys voidaan tarkistaa levittämällä saippualiuosta kaikkiin liitäntöihin. Saippualiuostestiä ei saa tehdä grillin ollessa sytytetty. 5.: Mikäli jonkin liitännän kohdalla muodostuu kuplia ei liitäntä ole tiivis. Sulje kaasunsyöttö ja korjaa vuoto tai vaihda vaurioitunut osa. DK NO FIN (Jos letkua ei ole esiasennettu on mukana letkukara. Letku pujotetaan karan päälle. Letkun toinen pää pujotetaan paineensäätimen liitosputken päälle. Kiristä letku tiiviiksi mukana olevilla letkukiristimillä.) Pitää liikkua pystysuunnassa Letkukaral Uros-osa pujotetaan kiinnitysmutterin läpi, jonka jälkeen sen päälle pujotetaan letku.kiinnitysmutteri ruuvataan grillin venttiilin vastakappaleeseen. Letkukiristin ruuvataan tiukasti kiinni letkun ja karan päällel Letku

20 8.: Kaasupullon säilytys Nestekaasupulloa ei saa säilyttää ullakolla, kellarissa, eikä maanalaisissa tiloissa. Kaasu on ilmaa raskaampaa. Pidä kaasupullon korkki aina kiinni kun pullo on varastoituna tai kuljetuksen aikana. Kaasupullot myös tyhjät pidetään aina pystyasennossa. Tarkista ennen grillin sytyttämistä, että kaikki kaasuajohtavat osat ovat vapaat tukoksista esim. hyönteisistä tai niiden pesistä jne. jottei kaasunsyöttö esty. 9.: Grillin sytyttäminen Käytä LANDMANN Kaasugrilliäsi vasta kun olet tarkistanut kaikkien kaasuajohtavien osien tiiviyden. Sytyttäessäsi grilliä älä kumarru grillauspinnan yläpuolelle. Sytytä grilli turvallisesti seuraavalla tavalla: 1.: Avaa kansi ja pidä se avattuna koko sytytyksen ajan. 2.: Avaa kaasupullon venttiili. 3.: Paina sisään jokin säätimistä ja käännä vastapäivään asentoon MAX (noin neljäosa kierrosta). Paina samanaikaisesti sytytinnappia. Sytytin lyö pienen kipinän joka sytyttää kaasun. MAX ja MIN asentojen välillä säädin liikkuu ilman, että sitä tarvitsee painaa alas. 4.: Mikäli poltin ei ole syttynyt noin 5 sekunnin sisällä ensimmäisestä sytytysyrityksestä; sulje kaasunsyöttö, anna kaasun haihtua ja odota noin 3 minuuttia ennenkuin yrität uudelleen sytyttämistä. 5.: Säädä haluamasi lämpötila. 6.: Toiset polttimet sytytetään samalla tavalla. 7.: Kun lopetat grillaamisen sulje ensin kaasupullon venttiili, paina säädin sisään ja käännä OFF asentoon. Tällä alueella säädin alaspainettuna OFF Tässä kuuluu naksahdus Tässä säädintä ei paineta alas.

21 Muuta huomioitavaa: - Esilämmitä grilli kansi avoinna puolella teholla noin 5-10 minuuttia. Kun otat grillin käyttöön ensimmäisen kerran polta samalla tehdasrasva pois. Mikäli grilliä käytetään täydellä teholla pidempiä aikoja kansi kiinni on mahdollista, että kanteen tulee värivirheitä/sinertävyyttä. Älä jätä grilliä vartioimatta! Käytä palamattomia suojakäsinettä kun kosket kanteen tai ritilöihin. Voitele grillausritilä ja parila ruokaöljyllä tai suolattomalla silavalla ennen käyttöä. Näin grillattava ruoka ei tartu kiinni ritilään ja se on helpompi pitää puhtaana. 10.: Kaasugrillin puhdistaminen ÄLÄ KÄYTÄ MITÄÄN SUIHKEMUODOSSA OLEVIA PUHDISTUS- TAI KIILLOTUSAINEITA KAASUGRILLIN, RITIÄN/PARILAN TAI POLTTIMIEN PUHDISTAMISEEN. AEROSOLITUOTTEET VOIVAT SYNNYTTÄÄ KUUMILLA PINNOILLA SYÖVYTTÄVIÄ KAASUJA, JOTKA VAHINGOITTAVAT GRILLIÄ. ÄLÄ MYÖSKÄÄN KÄYTÄ SYÖVYTTÄVIÄ PUHDISTUSAINEITA, SILLÄ NIISTÄ VOI OLLA ENEMMÄN HAITTAA KUIN HYÖTYÄ. Emaloidut Valurautaritilä ja lämmönjakolevyt Kun lopetat grillaamisen anna grillin palaa vielä muutaman minuutin ajan MAX asennossa kansi avoinna.sulje sitten kaasunsyöttö ja kun grilli on jäähtynyt puhdista ruuantähteet pesusienellä tai pehmeällä grilliharjalla ja voitele ritilä ja parila ruokaöljyllä tai suolattomalla silavalla. Ritilän ja parilan voi silloin tällöin pestä runsaalla lämpimällä vedellä, jonka jälkeen ne kuivataan huolellisesti ja voidellaan hyvin. Käsittele ritilöitä varoen, jotta emalointi pysyy ehyenä. Emalointi on herkkä iskuille. Lämmönjakolevyt puhdistetaan samalla tavalla. Grilliosa ja vaunu Puhdista rasva säännöllisesti pois grillin sisäpuolelta muovi- tai puulastalla. Grillin sisäpinnan perusteellisempaan puhdistukseen voit käyttää sientä tai pehmeää rättiä ja lämmintä astianpesuliuosta. Ota ritilä/parila ja polttimet pois ennen puhdistusta. Varmista etteivät venttiilit pääse kastumaan. Ne voi peitää esim. foliolla pesun ajaksi. HUOM: Jos grilli on hyvin rasvainen/likainen voi rasva syttyä palamaan. Marinadit ja rasva syövyttävät grilliä. Grillin ulkopinnan voi käsitellä monitoimiöljyllä esim tai WD-40. Käsittely saa pinnan hohtamaan ja antaa lisäsuojan korroosiota vastaan. Grillin sisäpinnan voi voidella ohuesti ruokaöljyllä.

22 Polttimet Saadaksesi ylimääräisen öljyn ja rasvan pois polttimoista kuumenna poltinta 5 minuuttia grillauksen jälkeen puoliteholla. Polttimista puhdistetaan marinadiroiskeet ja ruuantähteet säännöllisesti kostealla rievulla/sienellä. Kuivaa polttimet hyvin rievulla ja käytä grilliä hetki Max teholla. Voitele polttimet ohuesti ruokaöljyllä. Polttimen aukkojen puhdistamiseen voidaan käyttää piipunrassia tai vastaavaa. Grillauskauden alkaessa on suositeltavaa puhdistaa polttimen aukot ja tarvittaessa porata ne 1,5-2 mm poranterällä. Pese kaikki polttimet runsaalla lämpimällä vedellä ja anna niiden kuivua kokonaan (tarvittaessa uunissa). Voitele sen jälkeen polttimet runsaalla ruokaöljyllä, anna ruokaöljyn imeytyä noin 30 min. ja kuivaa sen jälkeen ylimääräinen öljy pois. Poltin on loppuunkäytetty ja vaihdettava uuteen kun poltin vuotaa kaasua. Ylläkuvatut toimenpiteet on myös hyvä toistaa kauden lopulla. Säilytä polttimoita ja ritilöitä mielummin sisätiloissa hyvin rasvattuna grillauskauden loputtua Rasvankeräyspelti Tarkista säännöllisesti, että hiekka on kuivaa ja puhdasta ja vaihda se tarvittaessa (käytä mieluiten hienojakoista hiekkaa).älä KÄYTÄ KISSANHIEKKAA! OLE TARKKANA SILLÄ RASVA JA ÖLJY SYTTYVÄT HELPOSTI PALAMAAN. (Mikäli näin käy sammuta palo tukahduttamalla). 11.: 1.:Kaasugrillin huoltaminen Kaasupullo Aina kun viet kaasupullon täytettäväksi tarkista, että uuden kaasupullon tiiviste on ehyt. Letku ja paineensäädin Letku ja paineensäädin pitää tarkistaa joka kerta kun käytät grilliä. Tarkista, letkunkiristimien ja liitosten tiiviys. Vahingoittuneet osat tulee vaihtaa heti. Tarkista myös, että paineensäätimen tiivisteessä ei näy halkeamia tai muita vikoja. Vaihda vioittunut säädin uuteen. Polttimet Mikäli et ole käyttänyt grilliä vähään aikaan tarkista, ettei polttimoiden reiissä ole tukoksia. Esimerkiksi kuolleet hyönteiset ja hämähäkit saattavat estää kaasun virtaamisen. Tälläiset tukokset voivat aiheuttaa liekkien ulostyöntymisen polttimonputkien sivussa olevista ilma-aukoista ja vahingoittaa grilliä ja venttiilejä. Puhdistuksen voi tehdä piipunrassilla, pulloharjalla tai vastaavalla.

23 Varmista, että polttimet asettuvat oikein suuttimen ympärille kun laitat ne uudelleen paikoilleen. Mikäli polttimet eivät ole kunnolla paikoillaan, älä käytä grilliä jottei aiheudu vahinkoja. Polttimen juuressa olevia ilmanottoaukkoja ei saa peittää, sillä palaakseen kaasu tarvitsee happea. 12.:Vianet ianetsintä Mikäli huolimatta huolellisesta tarkastuksesta ja laadukkaisen materiaalien käytöstä ilmenee jokin vika, pyydämme huomioimaan seuraavaa: Älä suorita mitään kaasuteknisiä töitä itse, vaan luovuta ne ammattimiehelle. Useimmissa tapauksissa voit itse poistaa pienempiä häiriöitä. Katso alla olevaa taulukkoa. Vika Syy Toimenpide Epätasaiset liekit/kaasunsyöttö. 1. Kaasu lopuillaan. 1. Täytä kaasupullo. 2. Vuoto kaasuajohtavassa osassa. 2. Etsi vuoto saippuatestin avulla. Vuotokohdassa syntyy kuplia. Tiivistä tai vaihda viallinen osa. 3. Paineensäädin rikki 3. Vaihda paineensäädin. 4. Kaasuajohtava osa tai 4. Puhdista osat. poltin on tukossa. 5. Tuuli puhaltaa suoraan grilliin 5. Laita grilli tuulensuojaan. Polttimet eivät syty. 1. Kaasupullon ventiili on kiinni. 1. Avaa pullon venttiili. 2. Kaasu on loppu. 2. Täytä kaasupullo. 3. Polttimet väärin asennettuna 3. Asenna polttimet uudelleen. venttiilin suuttimeen. 4. Sytytin rikki. 4. Käytä varasytytintä* Korkeat liekit lyövät polttimoista. 1. Grilli on hyvin likainen/rasvainen. 1. Puhdista grilli. 2. Grillattava ruoka hyvin rasvainen 2. Kuivaa liha. Alenna grillin tai on liikaa marinadia? lämpötilaa. 3. Liian korkea lämpötila. 3. Alenna lämpötilaa Rasvapalo 1. Grilliin on kertynyt paljon rasvaa. 1. Puhdista grilli 2. Grillattava on hyvin rasvaista. 2. Ota liika rasva pois. Grilli ei lämpene tarpeeksi. 1. Grilliä ei ole esilämmitetty. 1. Esilämmitä vähintään 5-10 min. 2. Polttimet ovat likaisia/tukossa. 2. Puhdista polttimet. 3. Tukos kaasuajohtavassa osassa. 3. Puhdista tai vaihda osat. Liekit lyö taaksepäin - Kuuluu pulputtavaa ääntä, Sulje kaasupullon venttiili heti. Harvinaisissa tapauksissa voivat liekit "poksahtelevat" Odota pari minuuttia ja sytytä liekit lyödä polttimen putkiin. grilli uudelleen. Mikäli tästä ei ole apua täytyy polttimet ja kaasuputki puhdistaa.

24 13.: Takuu Landmann grillien takuu on yksi vuosi ostopäivästä alkaen. Takuu kattaa tuotantovirheet ja mahdollisesti puuttuvat osat, jotka korvataan. Takuu ei kata käyttöosien kuten polttimien tai ritilöiden vaihtoja. Takuu ei kata kuljetus-, tai kokoamiskuluja, normaalista kulumisesta tai virheellisestä asennuksesta johtuvia vaurioita. Takuu ei ole voimassa jos grilliin on tehty omia asennuksia tai muutoksia. Takuu ei kata korkeapainesäätimen aiheuttamia vahinkoja. Takuuehtomme eivät poissulje kuluttajasuojalain ehtoja. Mikäli huolimatta huolellisesta valmistuksesta, kontrollista, pakkaamisesta ja kuljetuksesta tämä tuote ei ole täydellinen tai ei muuten vastaa odotuksianne, pyydämme teitä lähettämään tämän alkuperäisohjeen meille kommenteinenne: Kiitos, että olette valinneet LANDMANN-tuotteen! SVERIGE LANDMANN Skandinavia AB Storgatan Skillingaryd Tel: Fax: FINLAND LANDMANN Finland Oy Laulukuja 4A PO. Box 1 SF Helsinki Tele: Fax: NORGE LANDMANN Norge A/S Sandstuveien 60 A N-1184 Oslo Tele: Fax: DANMARK LANDMANN Danmark A/S Hvidsværmervej 147 DK-2610 Rødovre Tele: Fax: Internetsivuilta löydät muita tuotteitamme.
