1 DIGITAALINEN SANELULAITE YKSITYISKOHTAISET OHJEET Kiitos, että ostit Olympuksen digitaalisen äänitallentimen. Näissä ohjeissa on lisätietoja tuotteen oikein käyttämisestä ja turvallisesti. Säilytä ohjeet tulevaisuuden varalta. Jotta tallennukset onnistuisivat mahdollisimman hyvin, suosittelemme tallennustoiminnon ja äänenvoimakkuuden testausta ennen käyttöä. Rekisteröi tuotteesi ja saat lisäetuja Olympukselta!

2 Johdanto Tämän asiakirjan sisältöä voidaan muuttaa ilman ennakkoilmoitusta. Ota yhteys asiakastukeen, jos haluat lisätietoja tuotteiden nimistä tai mallien numeroista. Tämän asiakirjan sisällön paikkansa pitävyyden tarkistamiseksi on tehty kaikki mahdollinen. Jos asiakirjasta löytyy jokin epäilyttävä kohta tai virhe tai jos siitä puuttuu jotain tietoja, ota yhteys asiakastukeen. Olympus ei ole vastuussa passiivisista vahingoista tai mistään vahingosta, joka aiheutuu tietojen menetyksestä, johon on syynä tuotteen vika, muun kuin Olympuksen tai sen valtuuttaman huoltoliikkeen suorittama korjaus tai jokin muu syy. Tavaramerkit ja rekisteröidyt tavaramerkit IBM ja PC/AT ovat International Business Machines Corporationin rekisteröityjä tavaramerkkejä. Microsoft, Windows ja Windows Media ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. Macintosh ja itunes ovat Apple Inc:n tavaramerkkejä. MPEG Layer-3 -äänenpakkausteknologia on Fraunhofer IIS:n ja Thomsonin lisensoima. SRS WOW XT, SRS ja }-symboli ovat SRS Labs, Inc:n tavaramerkkejä. SRS WOW XT -tekniikkaa käytetään SRS Labs, Inc:n luvalla. Tuote kehitettiin NEC Corporationin lisensoiman melunvaimennustekniikan perusteella. Muut tässä mainitut tuotteiden nimet ja merkit voivat olla omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 2

3 Sisällys Johdanto Turvallinen ja asianmukainen käyttö Käytön aloittaminen Tärkeimmät ominaisuudet... 6 Osaluettelo... 7 Näyttö (nestekidepaneeli)... 8 Virtalähde Paristojen asentaminen...10 Pariston lataaminen kytkemällä laite tietokoneeseen USB-liitännän kautta...12 Virran kytkeminen/katkaiseminen...13 HOLD Ajan ja päivämäärän asettaminen [Time & Date] Ajan ja päivämäärän vaihtaminen...16 [VOICE]-tila ja [MUSIC]-tila...17 Kansioita koskevat huomautukset Äänitekansioiden käyttö...18 Musiikkitiedostokansion käyttö...19 Kansioiden ja tiedostojen valinta Äänitysohjeet Äänitys Mikrofonin herkkyys Asetussuositukset äänitysolosuhteiden mukaiset...24 Äänittäminen ulkoisesta mikrofonista tai muista laitteista Kuunteluohjeet Toisto Hakemistomerkinnän tai väliaikaisen merkinnän asettaminen...31 Segmentin toistuvan kuuntelun aloittaminen Poistaminen Valikkoasetus Valikkoasetusmenetelmä File Menu... 38, Rec Menu Play Menu LCD/Sound Menu / Device Menu Tiedostojen uudelleenjärjestäminen [Replace] Tallentimen alustaminen [Format] Tallentimen käyttö tietokoneen kanssa Toiminta- ympäristö Yhdistäminen tietokoneeseen Kytkeminen irti tietokoneesta Äänitiedostojen siirtäminen tietokoneelle Windows Media Playerin käyttö Ikkunoiden nimet Musiikin kopiointi CD:ltä Musiikkitiedoston siirtäminen tallentimeen Äänitiedoston kopiointi CD:lle itunesin käyttö Ikkunoiden nimet Musiikin kopiointi CD:ltä...61 Musiikkitiedoston siirtäminen tallentimeen Äänitiedoston kopiointi CD:lle Tallentimen käyttö tietokoneen ulkoisena muistina Lisätietoja Hälytysviestiluettelo Vianmääritys Tekninen apu ja tuki Lisävarusteet (valinnaisia) Tekniset tiedot

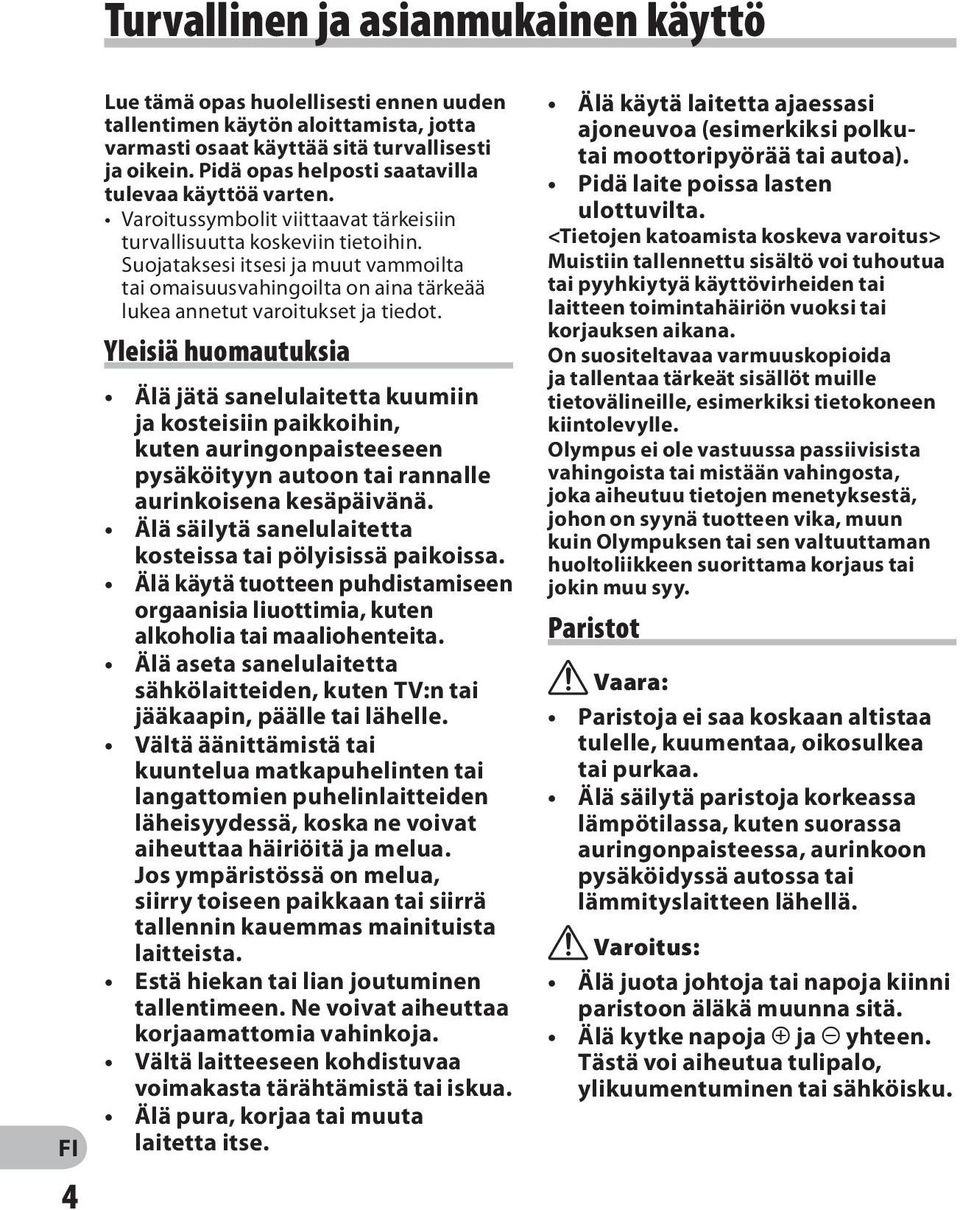

4 Turvallinen ja asianmukainen käyttö 4 Lue tämä opas huolellisesti ennen uuden tallentimen käytön aloittamista, jotta varmasti osaat käyttää sitä turvallisesti ja oikein. Pidä opas helposti saatavilla tulevaa käyttöä varten. Varoitussymbolit viittaavat tärkeisiin turvallisuutta koskeviin tietoihin. Suojataksesi itsesi ja muut vammoilta tai omaisuusvahingoilta on aina tärkeää lukea annetut varoitukset ja tiedot. Yleisiä huomautuksia Älä jätä sanelulaitetta kuumiin ja kosteisiin paikkoihin, kuten auringonpaisteeseen pysäköityyn autoon tai rannalle aurinkoisena kesäpäivänä. Älä säilytä sanelulaitetta kosteissa tai pölyisissä paikoissa. Älä käytä tuotteen puhdistamiseen orgaanisia liuottimia, kuten alkoholia tai maaliohenteita. Älä aseta sanelulaitetta sähkölaitteiden, kuten TV:n tai jääkaapin, päälle tai lähelle. Vältä äänittämistä tai kuuntelua matkapuhelinten tai langattomien puhelinlaitteiden läheisyydessä, koska ne voivat aiheuttaa häiriöitä ja melua. Jos ympäristössä on melua, siirry toiseen paikkaan tai siirrä tallennin kauemmas mainituista laitteista. Estä hiekan tai lian joutuminen tallentimeen. Ne voivat aiheuttaa korjaamattomia vahinkoja. Vältä laitteeseen kohdistuvaa voimakasta tärähtämistä tai iskua. Älä pura, korjaa tai muuta laitetta itse. Älä käytä laitetta ajaessasi ajoneuvoa (esimerkiksi polkutai moottoripyörää tai autoa). Pidä laite poissa lasten ulottuvilta. <Tietojen katoamista koskeva varoitus> Muistiin tallennettu sisältö voi tuhoutua tai pyyhkiytyä käyttövirheiden tai laitteen toimintahäiriön vuoksi tai korjauksen aikana. On suositeltavaa varmuuskopioida ja tallentaa tärkeät sisällöt muille tietovälineille, esimerkiksi tietokoneen kiintolevylle. Olympus ei ole vastuussa passiivisista vahingoista tai mistään vahingosta, joka aiheutuu tietojen menetyksestä, johon on syynä tuotteen vika, muun kuin Olympuksen tai sen valtuuttaman huoltoliikkeen suorittama korjaus tai jokin muu syy. Paristot f Vaara: Paristoja ei saa koskaan altistaa tulelle, kuumentaa, oikosulkea tai purkaa. Älä säilytä paristoja korkeassa lämpötilassa, kuten suorassa auringonpaisteessa, aurinkoon pysäköidyssä autossa tai lämmityslaitteen lähellä. f Varoitus: Älä juota johtoja tai napoja kiinni paristoon äläkä muunna sitä. Älä kytke napoja = ja - yhteen. Tästä voi aiheutua tulipalo, ylikuumentuminen tai sähköisku.

5 Turvallinen ja asianmukainen käyttö Kun kannat paristoja tai varastoit ne, aseta ne mukana toimitettavaan koteloon napojen suojaamiseksi. Älä kanna äläkä varastoi paristoja minkäänlaisten metallisten esineiden kanssa (kuten avaimenperien). Tämän ohjeen noudattamatta jättämisestä seuraa tulipalo-, ylikuumentumis- ja sähköiskuvaara. Älä kytke paristoja suoraan virtalähteeseen tai auton tupakansytyttimeen. Älä aseta paristojen napoja = ja - väärinpäin. Jos akkunestettä joutuu silmiisi, huuhtele neste nopeasti pois puhtaalla vedellä ja ota yhteyttä lääkäriin. Älä yritä ladata alkali-, litiumtai muita kertakäyttöisiksi tarkoitettuja paristoja uudelleen. Älä koskaan käytä paristoja, joiden kuori on repeytynyt tai murtunut. Pidä paristot poissa lasten ulottuvilta. Jos huomaat laitteesta tulevan käytön aikana epätavallisia ääniä, liiallista lämpöä, savua tai palaneen hajua: 1 poista paristot välittömästi varoen polttamasta itseäsi ja 2 ota yhteys jälleenmyyjään tai paikalliseen Olympus-edustajaan huoltoa varten. Älä altista paristoja vedelle. Älä päästä vettä napoihin. Älä poista äläkä vioita paristojen eristekalvoa. Älä käytä paristoja, jos huomaat niissä jotain vikaa, kuten vuotoja, värinmuutoksia tai epämuodostumia. Irrota laturi, jos lataus on vielä kesken annetun latausajan kuluttua umpeen. Jos akkunestettä joutuu iholle tai vaatteille, huuhtele se nopeasti pois puhtaalla vedellä. Pidä paristot poissa tulen lähettyviltä. f Huomio: Älä altista paristoja voimakkaille iskuille. Jos ladattavia paristoja ei ole käytetty vähään aikaan, muista ladata ne uudelleen ennen käyttöä. Ladattavien paristojen käyttöikä on rajallinen. Vaihda ladattava paristo uuteen, jos sen toimintaaika lyhenee, vaikka se on ladattu täyteen ohjeissa määritetyllä tavalla. 5

6 Käytön aloittaminen 1 Tärkeimmät ominaisuudet 6 Tärkeimmät ominaisuudet s Kaksitoiminen tallennin, joka toimii digitaalisena sanelulaitteena ja digitaalisena musiikkisoittimena ( s. 17). s Tallennin tallentaa ääniviestit pakatussa WMA (Windows Media Audio) -muodossa laitteen sisäiseen flash-muistiin. ( s. 21). Se toistaa myös MP3*- (MPEG-1/ MPEG-2 Audio Layer-3) ja WAV*- muodossa olevia tiedostoja ( s. 27, s. 53, s. 60). * Vain WS-570M, WS-560M, WS-550M. s Laite tukee MP3-formaattia sekä lineaarista PCM-formaattia, jonka avulla pystytään tuottamaan CD-tasoisia tallenteita (Vain WS-570M) ( s. 36, s. 38). s Tallentimessa on sisäänrakennettu ääniaktivointitoiminto (VCVA) ( s. 36, s. 39). s Low Cut Filter -suodatin vähentää ilmastointilaitteiden ääntä ja muuta vastaavaa melua tallennuksen aikana. ( s. 36, s. 39). s Melunvaimennustoiminto ( s. 36, s. 40) ja äänensuodatustoiminto ( s. 36, s. 40) vähentävät melua ja takaavat kirkkaan äänentoiston. s WMA-muodon äänityksessä voit valita jonkin 6 tallennustilasta, kuten stereo tai mono ( s. 36, s. 38). s Tallentimessa on taustavalaistu täyspistenäyttö (nestekidepaneeli) ( s. 8). s Tallentimessa on erilaisia toistotoimintoja ( s. 32, s. 36, s. 41). s Hakemistomerkintöjen ja väliaikaisten merkintöjen avulla voit siirtyä nopeasti haluamaasi paikkaan ( s. 31). s Toistonopeutta voidaan säätää tarpeen mukaan ( s. 36, s. 42). s Tallentimessa on sisäänrakennettu SRS WOW XT -toiminto ( s. 36, s. 40). s Voit muuttaa toistossa käytettävän taajuuskorjaimen asetuksia ( s. 36, s. 41). s Kun tallennin liitetään suoraan USB-porttiin, se muodostaa yhteyden tietokoneeseen. Tietoja voidaan siirtää tai tallentaa ilman USB-kaapelia tai ohjainohjelmistoa ( s. 50). Tallennin on USB 2.0 -yhteensopiva, minkä ansiosta tiedot voidaan siirtää tietokoneeseen nopeasti. s Tätä USB-tallennusta tukevaa tallenninta voidaan käyttää tietojen lukemiseen ja tallentamiseen soveltuvana ulkoisena muistina ( s. 64). Tietokoneen USB-liitännän kautta voidaan tallentaa kuvia, tekstidataa ynnä muita aineistoja ja käyttää laitetta tietojen siirtämiseen. s Tallentimessa on USBlataustoiminto ( s. 12).

7 Osaluettelo * & ^ % 8 # $ ( = - ) 1 Osaluettelo 9 7 q 1 EAR (Kuuloke) -liitin 2 MIC (Mikrofoni) -liitin 3 Sisäänrakennettu stereomikrofoni (L) 4 Sisäänrakennettu stereomikrofoni (R) 5 Tallennuksen merkkivalo 6 LIST-painike 7 Hihnan reikä 8 Näyttö (LCD-paneeli) 9 Sisäänrakennettu kaiutin 0 +-painike! REC (s) (Tallenna) 9-painike # MENU-painike $ -painike % INDEX/ERASE-painike ^ OK `-painike & 0-painike * STOP (4)-painike (Paristotilan kansi ) HOLD-kytkin - Tila (VOICE/MUSIC) -kytkin* 1 MIC SENSE CONF/DICT-kytkin* 2 = USB-liittimen liukuvipu q USB-liitin *1 Vain WS-570M, WS-560M, WS-550M. *2 Vain WS-450S. 7

8 Osaluettelo 1 Osaluettelo Näyttö (nestekidepaneeli) Kansioluettelonäyttö " WS-570M/WS-560M/WS-550M: Kun [VOICE]-tila on valittuna: [VOICE]-tilan ilmaisin Äänityksen/toiston tilan ilmaisin Virtailmaisin 2 Kansion nimi 3 [MUSIC]-tilan ilmaisin Äänityksen/toiston tilan ilmaisin Virtailmaisin 4 Kansion nimi Tiedostoluettelonäyttö Kun [MUSIC]-tila on valittuna: 3 4 " WS-570M/WS-560M/WS-550M: Kun [VOICE]-tila on valittuna: 1 2 " WS-450S: 1 2 Kun [MUSIC]-tila on valittuna: 3 4 8

9 Osaluettelo " WS-450S: Kansion nimi Äänityksen/toiston tilan ilmaisin Virtailmaisin 2 Tiedostonimi 3 Kansion nimi Äänityksen/toiston tilan ilmaisin Virtailmaisin 4 Tiedostonimi Tiedostonäyttö " WS-570M/WS-560M/WS-550M: Kun [VOICE]-tila on valittuna: Kun [MUSIC]-tila on valittuna: # $ " WS-450S: % ^ & Tiedostonimi Äänityksen/toiston tilan ilmaisin Virtailmaisin 2 Kansion ilmaisin Äänitystilan ilmaisin 3 Äänitystilassa: Jäljellä olevan muistin ilmaisinpalkki Toistotilassa: Toistokohdan ilmaisinpalkki 4 Tallennuspäivämäärä ja -aika 5 [?] Mikrofonin herkkyyden ilmaisin [!] VCVA-ilmaisin [%] Melunvaimennuksen ilmaisin [$] Äänensuodatustoiminnon ilmaisin [0] Low Cut Filter -suodattimen ilmaisin 6 Nykyinen tiedostoluku/kansion tallennettujen tiedostojen yhteismäärä 1 Osaluettelo 9

10 1 Osaluettelo/Virtalähde Osaluettelo 7 Äänitystilassa: Kulunut äänitysaika Toistotilassa: Kulunut toistoaika 8 Äänitystilassa: Jäljellä oleva kuvausaika Toisto- tai pysäytystilassa: Tiedoston pituus 9 Toistotilan ilmaisin 0 Kappaleen nimi! Esittäjän Albumin nimi # Kulunut toistoaika $ [#] SRS WOW XT -ilmaisin ["] Taajuuskorjaimen ilmaisin % Kansion nimi/nykyinen tiedostoluku/kansion tallennettujen tiedostojen yhteismäärä ^ Tiedoston pituus & Toistotilan ilmaisin Virtalähde Paristojen asentaminen Tätä sanelulaitetta voi käyttää joko ladattavalla Ni-MH-akuilla tai AAA-alkaliparistoilla. 1 Paina kevyesti nuolta ja työnnä paristotilan kansi auki. 2 Aseta laitteeseen kaksi AAA-koon paristoa ja varmista, että niiden napaisuudet (= ja -) ovat oikein. 10 " WS-570M/WS-560M/WS-550M: Käytä tallenninta ladattaessa sen mukana toimitettuja ja ohjeiden mukaisia ladattavia Ni-MH-akkuja (BR401). Laitteen mukana toimitettuja ladattavia paristoja ei ole ladattu täyteen. Suosittelemme, että lataat paristot täyteen ennen laitteen käyttöä tai jos laite on ollut pitkään käyttämättä ( s. 12).

11 Virtalähde " WS-450S: Tämä tallennin ei pysty lataamaan ladattavia akkuja. 3 Sulje paristotilan kansi huolellisesti painamalla sitä suuntaan A, ja työntämällä suuntaan B. Jos tunti ilmaisin vilkkuu näytössä, katso kohta Ajan ja päivämäärän asettaminen [Time & Date] ( s. 15). Virtailmaisin Näytön virtailmaisin muuttuu, kun paristot menettävät tehoaan. Pysäytä tallennin ennen paristojen vaihtamista. Paristojen tyhjentyminen tallenninta käytettäessä voi aiheuttaa toimintahäiriöitä, kuten tiedoston turmeltumisen jne. Jos olet tallentamassa tiedostoon paristojen tyhjentyessä, menetät tallennettavan tiedoston, koska sen otsikkotiedot eivät sulkeudu. On ratkaisevan tärkeää vaihtaa paristot heti, kun yksikin ristikkomerkki näkyy virtailmaisimessa. Jos tyhjentyneen pariston vaihto kestää yli 1 minuutin tai jos paristot asennetaan ja irrotetaan useita kertoja lyhyen ajan sisällä, aika täytyy ehkä asettaa uudelleen, kun uudet paristot on asennettu ( s. 15). Poista paristot, jos et aio käyttää sanelulaitetta pitkään aikaan. Kun soitat ääni- tai musiikkitiedostoa, toisto voi keskeytyä, jos paristojännite laskee suurta äänenvoimakkuutta käytettäessä, vaikka kuvake [8] näkyy virtailmaisimessa. Tässä tapauksessa pienennä tallentimen äänenvoimakkuutta. Kun vaihdat ladattavia paristoja, käytä ladattavia Ni-MH-akkuja (valinnainen). Muiden valmistajien tuotteiden käyttäminen voi vahingoittaa tallenninta, joten sitä on vältettävä. 1 Virtalähde Kun [:] tulee näyttöön, vaihda paristot mahdollisimman pian. Kun paristojen varaus on vähissä, [ ] -kuvake ja [Battery Low] -ilmoitus tulevat näyttöön, ja tallennin lakkaa toimimasta. Huomautuksia Tässä tallentimessa ei saa käyttää mangaaniparistoja. Paristoja vaihdettaessa on suositeltavaa käyttää AAA-alkaliparistoja tai Olympuksen ladattavia Ni-MH-akkuja. 11

12 Virtalähde Pariston lataaminen kytkemällä laite tietokoneeseen USB-liitännän kautta 3 Pidä STOP (4) -painiketta painettuna ja kytke laite tietokoneen USB-porttiin. " WS-570M/WS-560M/WS-550M: 1 Virtalähde Voit ladata paristot kytkemällä laitteen tietokoneen USB-porttiin. Aseta ladattavat paristot (toimitettu laitteen mukana) tallentimeen oikein ( s. 10). Älä lataa ensisijaisia pattereita, kuten alkali- tai litiumpattereita. Se saattaa aiheuttaa patterivuotoa, kuumenemista ja toimintahäiriöitä tallennuksessa. 1 Käynnistä tietokone. 2 Poista USB-liitin tallentimesta työntämällä USB-liittimen liukuvipua nuolen osoittamaan suuntaan. Kun lataat patteria, paina STOP (4)- painiketta alhaalla kunnes [Please Wait] näkyy ruudussa. 4 Lataus on suoritettu, kun paristotilan ilmaisin näyttää [<]. Latausaika: noin 3 tuntia* * Ilmaisin näyttää arvioidun latausajan, kun tyhjä ladattava paristo ladataan huoneenlämpötilassa täyteen. Latausaika vaihtelee jäljellä olevan varauksen ja paristojen kunnon mukaan. 12 Huomautuksia Tallenninta ei voi ladata, kun tietokone ei ole päällä. Tallennin ei välttämättä myöskään lataudu, kun tietokone on valmiustilassa, stop-tilassa tai lepotilassa.

13 Virtalähde Älä lataa sanelulaitetta, kun USB-keskitin on kytketty. Jos näyttöön tulee [Cannot charge], se tarkoittaa, että paristoa ei voi ladata tässä tallentimessa. Vaihda paristot välittömästi laitteen mukana toimitettuihin paristoihin ( s. 10). Paristoja ei voi ladata, kun [;]*1 tai [=]*2 vilkkuu. Lataa paristot 5 C 35 C:een lämpötilassa. *1 [;]: Kun ympäristön lämpötila on matala. *2 [=]: Kun ympäristön lämpötila on korkea. Kun paristojen käyttöaika lyhenee merkittävästi, vaikka ne on ladattu täyteen, vaihda ne uusiin. Muista painaa USB-liitin täysin sisään. Muuten tallennin ei välttämättä toimi oikein. Käytä toimitukseen sisältyvää USBlaajennuskaapelia tilanteen mukaan. Älä käytä muuta kuin laitteen mukana toimitettua USB-jatkokaapelia. Muiden valmistajien kaapeleiden käyttäminen voi vahingoittaa tallenninta. Älä käytä laitteen mukana toimitettua USB-jatkokaapelia muiden valmistajien laitteiden kanssa. Ladattavia paristoja koskevia tärkeitä huomautuksia Lue seuraavat ohjeet huolellisesti, kun käytät ladattavia Ni-MH-akkuja. Varauksen purkaminen: Ladattavien paristojen varaus purkautuu itsestään, kun paristot eivät ole käytössä. Muista ladata paristot säännöllisesti ennen käyttöä. Käyttölämpötila: Ladattavat paristot ovat kemiallisia tuotteita. Paristojen teho saattaa vaihdella vaikka niitä käytettäisiin suositellulla lämpötila-alueella. Tämä on luontaista tällaisille tuotteille. Suositeltu lämpötila-alue: Laitetta käytettäessä: 0 42 C Lataaminen: 5 35 C Pitkäaikainen säilytys: C Jos ladattavia paristoja käytetään yllä mainittujen lämpötila-alueiden ulkopuolella, niiden teho ja käyttöikä saattavat heikentyä. Voit estää paristoja vuotamasta ja ruostumasta poistamalla ne tuotteesta aina, kun et käytä niitä pitkään aikaan, ja säilyttämällä niitä erikseen. Huomautuksia Tämä sanelulaite on suunniteltu lataamaan paristot täyteen akun varaustasosta riippumatta. Parhaan tuloksen saamiseksi uusia ladattavia paristoja tai pitkään (yli kuukauden) käyttämättä olleita paristoja käytettäessä on kuitenkin suositeltavaa ladata paristot kokonaan ja sitten purkaa varaus 2 3 kertaa. Ladattavia paristoja hävitettäessä tulee aina noudattaa paikallisia lakeja ja säännöksiä. Saat tietoja asianmukaisista hävitystoimenpiteistä paikallisesta kierrätyskeskuksesta. Jos ladattavien Ni-MH-akkujen lataus ei ole purkautunut kokonaan, suojaa akut oikosululta (esim. teippaamalla navat) ennen hävittämistä. Tiedoksi asiakkaille Saksassa: Olympuksella on Saksan GRS-järjestön (Joint Battery Disposal Association) kanssa tehty sopimus, jolla varmistetaan akkujen ympäristöystävällinen hävittäminen. Virran kytkeminen/katkaiseminen Kun tallenninta ei käytetä, katkaise siitä virta, jotta paristot eivät kulu tarpeettomasti. Laitteessa olevat tallenteet, toimintatilaasetukset ja kelloasetukset säilyvät sen muistissa myös virran ollessa katkaistuna. 1 Virtalähde 13

14 Virtalähde HOLD 1 Virtalähde/HOLD Virran kytkeminen Työnnä HOLD-kytkintä nuolen vastaiseen suuntaan. Näyttö aktivoituu, ja virta kytkeytyy päälle. Palautustoiminto palauttaa tallentimen pysähtymiskohtaan, joka on tallentunut laitteen muistiin sen pysähtyessä ennen virran katkaisua. Virran katkaiseminen Kun tallennin on pysäytystilassa, työnnä HOLD-kytkintä nuolen osoittamaan suuntaan. Näyttö sammuu, ja virta katkeaa. Palautustoiminto muistaa kohdan, johon tallennin pysähtyi ennen virran katkaisua. Virransäästötila Jos tallennin on ollut pysäytettynä tai käyttämättä yli 5 minuutin ajan käynnistyksen jälkeen, näyttö sammuu ja laite siirtyy valmiustilaan (virransäästötilaan). Voit poistua valmiustilasta ja käynnistää näytön painamalla mitä tahansa painiketta. Jos tallennin siirretään HOLD-tilaan, käytössä olevat asetukset säilytetään ja kaikki painikkeet poistetaan käytöstä. Tämä ominaisuus on hyödyllinen silloin, kun tallenninta on pidettävä laukussa tai taskussa. Tallentimen asettaminen HOLD-tilaan Kun tallennin on pysäytystilassa, työnnä HOLD-kytkintä nuolen osoittamaan suuntaan. Kun sana [Hold] tulee näyttöön, tallennin on asetettuna HOLD-tilaan. HOLD-tilasta poistuminen Työnnä HOLD-kytkintä nuolen vastaiseen suuntaan. 14 Huomautuksia Jos painat mitä tahansa näppäintä HOLD-tilassa, kellonäyttö välkkyy kahden sekunnin ajan, mutta tallenninta ei käytetä.

15 HOLD/Ajan ja päivämäärän asettaminen [Time & Date] Jos HOLD-tila on käytössä kuuntelun (tallennuksen) aikana, laitteen toimintoja ei voi käyttää kuuntelutilassa (tallennustilassa). (Kun kuuntelu tai tallennus on päättynyt käytettävissä olevan muistitilan täyttyessä, laite pysähtyy.) Ajan ja päivämäärän asettaminen [Time & Date] Jos asetat ajan ja päivämäärän etukäteen, jokaisen tiedoston tallennusaika tallentuu automaattisesti. Ajan ja päivämäärän asettaminen etukäteen helpottaa tiedostojen hallintaa. Kun tallentimen hankittuasi käytät sitä ensimmäistä kertaa tai kun laitteeseen on asennettu paristot sen oltua käyttämättömänä pitkän aikaa, näyttöön tulee teksti [Set Time & Date]. Kun sana tunti, vilkkuu, tee asetus aloittaen vaiheesta 1. 1 Valitse asetettava asetus painamalla painiketta 9 tai 0. Valitse vaihtoehto tunti, minuutti, vuosi, kuukausi tai päivä vilkkuvalla osoittimella. 2 Tee asetus painamalla painiketta + tai. Valitse seuraava kohde samalla tavalla painamalla painiketta 9 tai 0, ja tee asetus painamalla painiketta + tai. Voit valita 12 tai 24 tunnin näytön painamalla painiketta LIST, kun asetat tuntia ja minuuttia. Esimerkki: 10:38 P.M 10:38 PM (oletusasetus) 22:38 Voit valita kuukausi -, päivä - ja vuosi -asetusten esitysjärjestyksen painamalla painiketta LIST, kun asetat näitä tietoja. Esimerkki: 15. huhtikuuta, M 15D 2009Y (oletusasetus) 1 HOLD/Ajan ja päivämäärän asettaminen 15D 4M 2009Y LIST-painike + -painike 9 0-painike OK `-painike 2009Y 4M 15D 3 Määritä asetus painamalla OK `-painiketta. 15

16 Ajan ja päivämäärän asettaminen [Time & Date] Kello käynnistyy asetetusta päivämäärästä ja ajasta. Paina OK `-painiketta aikamerkin mukaan. 2 Valitse [Device Menu] -välilehti painamalla painiketta + tai. Voit vaihtaa valikkonäyttöä siirtämällä asetusvälilehden osoitinta. 1 Ajan ja päivämäärän asettaminen Huomaa Jos painat OK `-painiketta asetustapahtuman aikana, tallennin tallentaa siihen mennessä tehdyt asetukset. Ajan ja päivämäärän vaihtaminen Kun haluat näyttöön [Time and Date]- ja [Remain] -asetuksen, paina STOP (4)- painiketta ja pidä sitä painettuna tallentimen ollessa pysäytettynä. Jos nykyinen aika ja päivämäärä eivät ole oikein, aseta ne alla olevien ohjeiden mukaan. 3 Siirry määritettävän asetuksen kohdalle painamalla OK `- tai 9-painiketta. [Device Menu] tulee näyttöön. + -painike 9 -painike OK ` -painike MENU-painike 1 Paina MENU-painiketta tallentimen ollessa pysäytettynä. Valikko ilmestyy näyttöön ( s. 36). 4 Paina OK `- tai 9-painiketta. [Time & Date] tulee näyttöön. tunti vilkkuu näytössä. Se ilmaisee ajan ja päivämäärän asetusprosessin alkamisen. Seuraavat vaiheet ovat samat kuin vaiheet 1 3 kohdassa Ajan ja päivämäärän asettaminen [Time & Date] ( s. 15). 5 Sulje valikkosivu painamalla MENU-painiketta. 16

17 [VOICE]-tila ja [MUSIC]-tila " WS-570M/WS-560M/WS-550M: Laitetta voidaan käyttää sanelulaitteena tai musiikkisoittimena. Siirrä toimintatilan valitsin äänitallenteiden tallennusta ja toistoa varten asentoon [VOICE]. Jos haluat kuunnella musiikkia, aseta toimintatilan valitsin asentoon [MUSIC]. [VOICE]-tila: Siirrä toimintatilan valitsin asentoon [VOICE]. [MUSIC]-tila: Siirrä toimintatilan valitsin asentoon [MUSIC]. Tallennin toimii musiikkisoittimena. Lisätietoja musiikkitiedostojen siirtämisestä tallentimeen saat kohdasta Musiikkitiedostokansion käyttö ( s. 19). 1 [VOICE]-tila ja [MUSIC]-tila Tallennin toimii IC-tallentimena. Lisätietoja tiedostojen tallennuskohteista saat kohdasta Äänitekansioiden käyttö ( s. 18). 17

18 Kansioita koskevat huomautukset Äänitiedostot ja musiikkitiedostot erotellaan äänitekansioihin ja kuunneltavan musiikin kansioihin, jotka on järjestetty haarautuvaksi hakupuuksi ja tallennettu. 1 Kansioita koskevat huomautukset Äänitekansioiden käyttö [Kansiot A] [Folder E] ovat äänitteille tarkoitettuja kansioita. Kun haluat äänittää tallentimella, valitse yksi viidestä kansiosta ja äänitä. Tallennin Kansio Kansio A Kansio B Kansio C Kansio D Kansio E Tiedosto Jokaiseen kansioon voidaan tallentaa enintään 200 tiedostoa. Tällä tallentimella tallennetuille tiedostoille luodaan automaattisesti tiedostonimet. 18 WS WMA Käyttäjätunnus: Digitaaliseen äänitallentimeen asetettu nimi. 2 Tiedostonumero: Digitaalisen äänitallentimen automaattisesti määrittämä sarjanumero. 3 Tunniste: Tunnisteet tiedostomuodoille, joihin laitteella tallennetaan. Linear PCM -muoto*.wav MP3-muoto*.MP3 WMA-muoto.WMA * Vain WS-570M.

19 Kansioita koskevat huomautukset " WS-570M/WS-560M/WS-550M: Musiikkitiedostokansion käyttö Kun musiikkitiedostoja siirretään Windows Media Player -ohjelmaa käyttävään laitteeseen, kansio luodaan automaattisesti kuunneltavan musiikin kansioon, jonka rakenne on alla olevan kaavion mukaisesti kerroksellinen. Samassa kansiossa olevat musiikkitiedostot voidaan järjestää uudelleen haluttuun järjestykseen ja kuunnella ( s. 45). 1 Musiikki Musiikki Ensimmäinen taso Esittäjä 01 Esittäjä 02 Toinen taso Albumi 01 Albumi Kansioita koskevat huomautukset Esittäjä 03 Albumi A 200 Jokaiseen kansioon voidaan tallentaa enintään 200 tiedostoa. Musiikkitiedostojen siirtämistä koskevat huomautukset: Windows Media Player 10 -ohjelmaa käytettäessä napsauta painiketta [Start Sync] synkronointivaihtoehtojen asettamisen sijasta. Kaikki tiedostot siirtyvät osaan A yllä ( s. 57). Kansioon [Music] voidaan luoda enintään 128 kansiota [Music]-kansio mukaan lukien. Kansio Tiedosto 19

20 Kansioiden ja tiedostojen valinta Voit vaihtaa kansiota laitteen ollessa pysäytettynä tai toistettaessa. Lisätietoja kerroksellisesta kansiorakenteesta on kohdassa, jonka otsikkona on Kansioita koskevat huomautukset ( s. 18, s. 19). Musiikin toistokansion käyttäminen: 1 " WS-570M/WS-560M/WS-550M: Kansioluettelonäyttö Kansioluettelonäyttö (Ensimmäinen taso) Kansioluettelonäyttö (Toinen taso) Tiedostoluettelonäyttö Kansioiden ja tiedostojen valinta Äänitekansioiden käyttö: Kansioluettelonäyttö Tiedostoluettelonäyttö Tiedostonäyttö Tiedostonäyttö 20 LIST-painike Palaa Aina kun painat tätä painiketta, näyttö palaa yhden tason ylöspäin. Luettelonäyttöä voi käyttää painikkeella 0. Kun painat LIST-painiketta ja pidät sitä painettuna kansiorakenteessa liikuttaessa, laite palaa tiedostonäyttöön. Liikkuminen eri tasoilla OK `-painike Siirry Aina kun painat tätä painiketta, aukeaa näytön luettelosta valittu kansio tai tiedosto ja näyttö siirtyy yhtä tasoa alemmaksi. Luettelonäyttösivua voi käyttää painikkeella 9. Painike + tai Valitse kansio tai tiedosto. Tiedostonäyttö Valitun tiedoston tiedot näkyvät näytössä. Laite siirtyy kuunteluvalmiustilaan. Luettelonäyttö Tähän laitteeseen tallennetut kansiot ja tiedostot näkyvät näytössä.

21 Äänitysohjeet Äänitys Valitse ennen äänityksen aloittamista jokin kansioista [&] [*]. Näitä viittä kansiota voi käyttää äänitystyyppien erittelyyn, esimerkiksi kansiota [&] voi käyttää yksityisten tietojen tallennukseen ja kansiota ['] yritystietojen säilytykseen. STOP (4 )-painike REC (s )-painike " WS-570M/WS-560M/WS-550M: Jos REC (s)-painiketta painetaan, kun toimintatilan valitsin on asennossa [MUSIC], näytössä vilkkuu [Music Mode]. Siirrä toimintatilan valitsin asentoon [VOICE] ennen tallennusta ( s. 17). 1 Valitse tallennuskansio ( s ). Kansioiden vaihtaminen: 1 Kun painat LIST-painiketta laitteen ollessa pysäytettynä ja tiedostoluettelon ollessa näytössä, näyttö palaa seuraavalle, ylemmälle tasolle. Kun painat LIST-painiketta toistuvasti, kansioluettelo tulee näyttöön. 2 Kun painat painiketta + tai kansioluettelon ollessa näytössä, äänitekansiot tulevat näyttöön. Tuorein äänite tallentuu valitun kansion viimeiseksi tiedostoksi. 2 Voit aloittaa tallennuksen painamalla painiketta REC (s). Tallennuksen merkkivalo palaa ja [7] tulee näyttöön. Käännä mikrofoni tallennettavan äänilähteen suuntaan. a b c d e a Äänitystila b Jäljellä olevan muistin ilmaisinpalkki c Kulunut äänitysaika d Jäljellä oleva tallennusaika e Tasomittari (näyttö muuttuu äänitystason ja äänitystoiminnon asetusten mukaan.) [Rec Mode] -tilaa ei voi muuttaa laitteen ollessa äänitysvalmiustilassa eikä sen äänittäessä. Tee tämä asetus tallentimen ollessa pysäytettynä ( s. 36, s. 38). 3 Voit pysäyttää tallennuksen painamalla painiketta STOP (4). [4] tulee näyttöön. f Tiedoston pituus f 2 Äänitys 21

22 Äänitys 2 Äänitys Huomautuksia Varmista, että tallennus alkaa alusta, ja aloita puhuminen heti, kun näet tallennuksen merkkivalon syttyvän. Kun tallennusaikaa on jäljellä alle 60 sekuntia, tallennuksen merkkivalo alkaa vilkkua. Kun tallennusaikaa on jäljellä 30 tai 10 sekuntia, merkkivalon vilkkuminen nopeutuu. [Folder Full] merkkivalo syttyy, kun tallennusta ei enää voi jatkaa. Valitse toinen kansio tai poista tarpeettomat tiedostot ennen kuin tallennat mitään muuta ( s. 34). [Memory Full] -merkkivalo syttyy, kun muisti on täynnä. Poista kaikki tarpeettomat tiedostot ennen kuin äänität kansioon mitään muuta ( s. 34). Tauko Paina REC (s)-painiketta laitteen ollessa äänitystilassa. Äänityksen sisällön nopea tarkistaminen Paina OK `-painiketta laitteen ollessa äänitystilassa. [6] tulee näyttöön. Kun lopetat äänittämisen, laite soittaa juuri äänitetyn tiedoston. Kuunteleminen äänitettäessä Jos aloitat tallennuksen liitettyäsi korvakuulokkeen tallentimen EAR-liittimeen, voit kuulla tallennettavan äänen. Äänityksenseurantavoimakkuutta voi säätää painamalla painiketta + tai. Liitä kuulokkeet tallentimen EAR-liittimeen. EAR-liittimeen [5] tulee näyttöön. Tallennin pysähtyy 60 minuutin kuluttua, kun se on asetettu Rec Pause -tilaan. Äänityksen jatkaminen: Paina REC (s)-painiketta uudelleen. Äänitys jatkuu siitä, mihin se keskeytettiin. Kun tallennus on alkanut, kuulet tallennettavan äänen kuulokkeista. 22

23 Äänitys Huomautuksia Äänitystasoa ei voi säätää äänenvoimakkuuden säätöpainikkeella. Kun käytät kuulokkeita, ÄLÄ säädä äänenvoimakkuutta liian suureksi. Hyvin suurella voimakkuudella kuunteleminen voi aiheuttaa kuulovamman. Älä vie kuulokkeita mikrofonin lähelle, koska tällöin ääni saattaa kiertää. Jos ulkoinen kaiutin on äänityksen aikana kytkettynä, ääni voi alkaa kiertää. Mikrofonin herkkyys Mikrofonin herkkyys on säädettävissä äänitystarpeiden mukaan. " WS-570M/WS-560M/WS-550M: Määritä mikrofonin herkkyystoiminto valikkonäytöstä ( s. 36, s. 38). " WS-450S: Työnnä MIC SENSE CONF/DICT-valitsin asentoon [CONF] tai [DICT]. 2 Äänitys [CONF]: Tämä on erittäin herkkä toimintatila, jonka avulla pystyy tallentamaan ympäristön ääniä. [DICT]: Tämä on mikrofonin herkkyyden vakiotaso. Valitse tämä toimintatila niissä tapauksissa, kun tallennettavan äänen voimakkuus on suuri, esimerkiksi popmusiikkiyhtyeiden esityksiä äänitettäessä. Huomaa Kun haluat saada puhujan äänen tallentumaan selkeänä, valitse MIC SENSE CONF/DICT-valitsimen asetukseksi [DICT] ja vie tallentimen sisäänrakennettu mikrofoni lähelle puhujan suuta (5 10 cm) ennen äänittämisen aloittamista. 23
