1 DIGITAALINEN SANELULAITE YKSITYISKOHTAISET OHJEET Kiitos, että ostit Olympuksen digitaalisen äänitallentimen. Näissä ohjeissa on lisätietoja tuotteen oikein käyttämisestä ja turvallisesti. Säilytä ohjeet tulevaisuuden varalta. Jotta tallennukset onnistuisivat mahdollisimman hyvin, suosittelemme tallennustoiminnon ja äänenvoimakkuuden testausta ennen käyttöä.

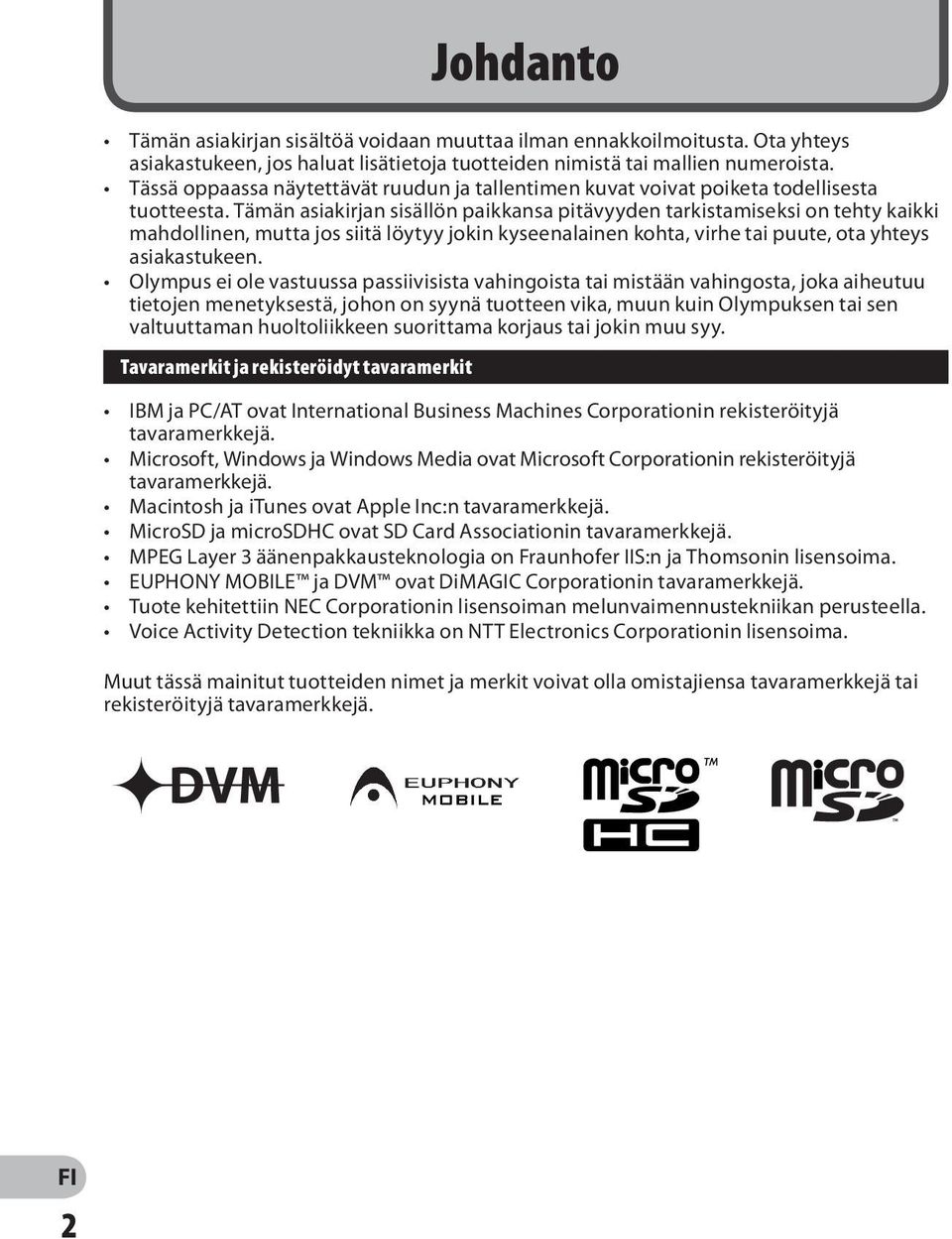

2 Johdanto Tämän asiakirjan sisältöä voidaan muuttaa ilman ennakkoilmoitusta. Ota yhteys asiakastukeen, jos haluat lisätietoja tuotteiden nimistä tai mallien numeroista. Tässä oppaassa näytettävät ruudun ja tallentimen kuvat voivat poiketa todellisesta tuotteesta. Tämän asiakirjan sisällön paikkansa pitävyyden tarkistamiseksi on tehty kaikki mahdollinen, mutta jos siitä löytyy jokin kyseenalainen kohta, virhe tai puute, ota yhteys asiakastukeen. Olympus ei ole vastuussa passiivisista vahingoista tai mistään vahingosta, joka aiheutuu tietojen menetyksestä, johon on syynä tuotteen vika, muun kuin Olympuksen tai sen valtuuttaman huoltoliikkeen suorittama korjaus tai jokin muu syy. Tavaramerkit ja rekisteröidyt tavaramerkit IBM ja PC/AT ovat International Business Machines Corporationin rekisteröityjä tavaramerkkejä. Microsoft, Windows ja Windows Media ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. Macintosh ja itunes ovat Apple Inc:n tavaramerkkejä. MicroSD ja microsdhc ovat SD Card Associationin tavaramerkkejä. MPEG Layer 3 äänenpakkausteknologia on Fraunhofer IIS:n ja Thomsonin lisensoima. EUPHONY MOBILE ja DVM ovat DiMAGIC Corporationin tavaramerkkejä. Tuote kehitettiin NEC Corporationin lisensoiman melunvaimennustekniikan perusteella. Voice Activity Detection tekniikka on NTT Electronics Corporationin lisensoima. Muut tässä mainitut tuotteiden nimet ja merkit voivat olla omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. 2

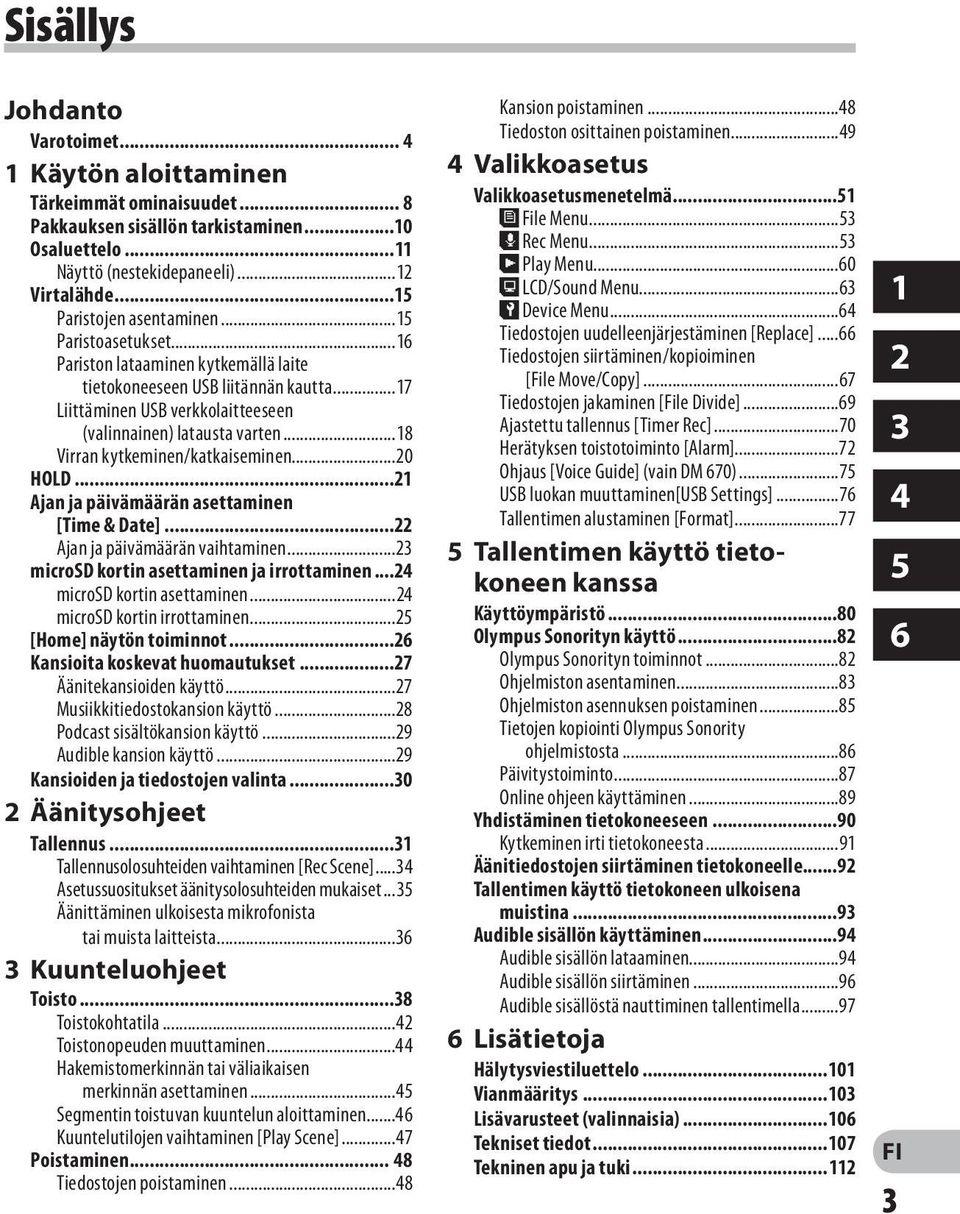

3 Sisällys Johdanto Varotoimet Käytön aloittaminen Tärkeimmät ominaisuudet... 8 Pakkauksen sisällön tarkistaminen...10 Osaluettelo...11 Näyttö (nestekidepaneeli)...12 Virtalähde...15 Paristojen asentaminen...15 Paristoasetukset...16 Pariston lataaminen kytkemällä laite tietokoneeseen USB liitännän kautta...17 Liittäminen USB verkkolaitteeseen (valinnainen) latausta varten...18 Virran kytkeminen/katkaiseminen...20 HOLD...21 Ajan ja päivämäärän asettaminen [Time & Date]...22 Ajan ja päivämäärän vaihtaminen...23 microsd kortin asettaminen ja irrottaminen...24 microsd kortin asettaminen...24 microsd kortin irrottaminen...25 [Home] näytön toiminnot...26 Kansioita koskevat huomautukset...27 Äänitekansioiden käyttö...27 Musiikkitiedostokansion käyttö...28 Podcast sisältökansion käyttö...29 Audible kansion käyttö...29 Kansioiden ja tiedostojen valinta Äänitysohjeet Tallennus...31 Tallennusolosuhteiden vaihtaminen [Rec Scene]...34 Asetussuositukset äänitysolosuhteiden mukaiset...35 Äänittäminen ulkoisesta mikrofonista tai muista laitteista Kuunteluohjeet Toisto...38 Toistokohtatila...42 Toistonopeuden muuttaminen...44 Hakemistomerkinnän tai väliaikaisen merkinnän asettaminen...45 Segmentin toistuvan kuuntelun aloittaminen...46 Kuuntelutilojen vaihtaminen [Play Scene]...47 Poistaminen Tiedostojen poistaminen...48 Kansion poistaminen...48 Tiedoston osittainen poistaminen Valikkoasetus Valikkoasetusmenetelmä File Menu...53, Rec Menu Play Menu LCD/Sound Menu...63 / Device Menu...64 Tiedostojen uudelleenjärjestäminen [Replace]...66 Tiedostojen siirtäminen/kopioiminen [File Move/Copy]...67 Tiedostojen jakaminen [File Divide]...69 Ajastettu tallennus [Timer Rec]...70 Herätyksen toistotoiminto [Alarm]...72 Ohjaus [Voice Guide] (vain DM 670)...75 USB luokan muuttaminen[usb Settings]...76 Tallentimen alustaminen [Format] Tallentimen käyttö tietokoneen kanssa Käyttöympäristö...80 Olympus Sonorityn käyttö...82 Olympus Sonorityn toiminnot...82 Ohjelmiston asentaminen...83 Ohjelmiston asennuksen poistaminen...85 Tietojen kopiointi Olympus Sonority ohjelmistosta...86 Päivitystoiminto...87 Online ohjeen käyttäminen...89 Yhdistäminen tietokoneeseen...90 Kytkeminen irti tietokoneesta...91 Äänitiedostojen siirtäminen tietokoneelle...92 Tallentimen käyttö tietokoneen ulkoisena muistina...93 Audible sisällön käyttäminen...94 Audible sisällön lataaminen...94 Audible sisällön siirtäminen...96 Audible sisällöstä nauttiminen tallentimella Lisätietoja Hälytysviestiluettelo Vianmääritys Lisävarusteet (valinnaisia) Tekniset tiedot Tekninen apu ja tuki

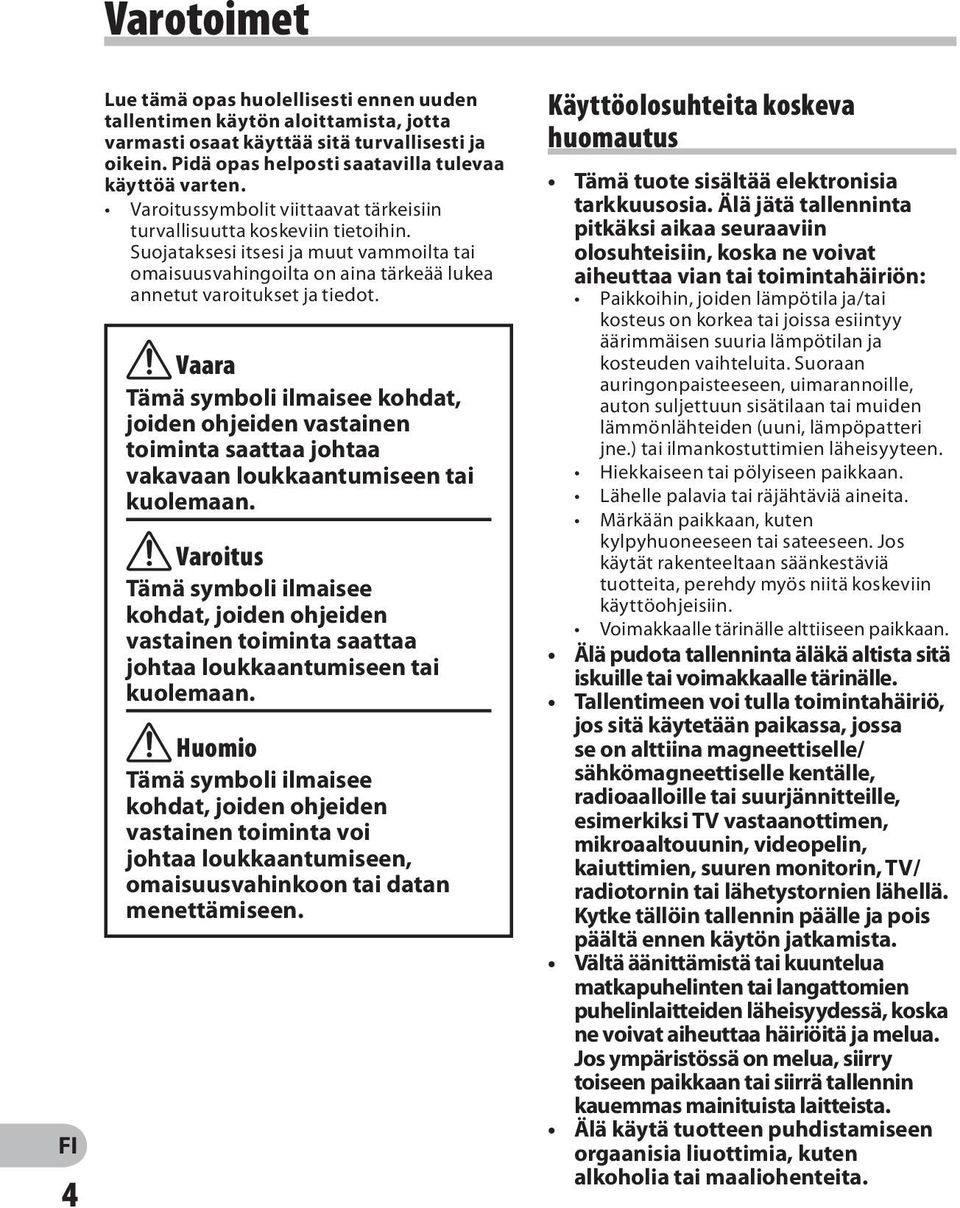

4 4 Varotoimet Lue tämä opas huolellisesti ennen uuden tallentimen käytön aloittamista, jotta varmasti osaat käyttää sitä turvallisesti ja oikein. Pidä opas helposti saatavilla tulevaa käyttöä varten. Varoitussymbolit viittaavat tärkeisiin turvallisuutta koskeviin tietoihin. Suojataksesi itsesi ja muut vammoilta tai omaisuusvahingoilta on aina tärkeää lukea annetut varoitukset ja tiedot. f Vaara Tämä symboli ilmaisee kohdat, joiden ohjeiden vastainen toiminta saattaa johtaa vakavaan loukkaantumiseen tai kuolemaan. f Varoitus Tämä symboli ilmaisee kohdat, joiden ohjeiden vastainen toiminta saattaa johtaa loukkaantumiseen tai kuolemaan. f Huomio Tämä symboli ilmaisee kohdat, joiden ohjeiden vastainen toiminta voi johtaa loukkaantumiseen, omaisuusvahinkoon tai datan menettämiseen. Käyttöolosuhteita koskeva huomautus Tämä tuote sisältää elektronisia tarkkuusosia. Älä jätä tallenninta pitkäksi aikaa seuraaviin olosuhteisiin, koska ne voivat aiheuttaa vian tai toimintahäiriön: Paikkoihin, joiden lämpötila ja/tai kosteus on korkea tai joissa esiintyy äärimmäisen suuria lämpötilan ja kosteuden vaihteluita. Suoraan auringonpaisteeseen, uimarannoille, auton suljettuun sisätilaan tai muiden lämmönlähteiden (uuni, lämpöpatteri jne.) tai ilmankostuttimien läheisyyteen. Hiekkaiseen tai pölyiseen paikkaan. Lähelle palavia tai räjähtäviä aineita. Märkään paikkaan, kuten kylpyhuoneeseen tai sateeseen. Jos käytät rakenteeltaan säänkestäviä tuotteita, perehdy myös niitä koskeviin käyttöohjeisiin. Voimakkaalle tärinälle alttiiseen paikkaan. Älä pudota tallenninta äläkä altista sitä iskuille tai voimakkaalle tärinälle. Tallentimeen voi tulla toimintahäiriö, jos sitä käytetään paikassa, jossa se on alttiina magneettiselle/ sähkömagneettiselle kentälle, radioaalloille tai suurjännitteille, esimerkiksi TV vastaanottimen, mikroaaltouunin, videopelin, kaiuttimien, suuren monitorin, TV/ radiotornin tai lähetystornien lähellä. Kytke tällöin tallennin päälle ja pois päältä ennen käytön jatkamista. Vältä äänittämistä tai kuuntelua matkapuhelinten tai langattomien puhelinlaitteiden läheisyydessä, koska ne voivat aiheuttaa häiriöitä ja melua. Jos ympäristössä on melua, siirry toiseen paikkaan tai siirrä tallennin kauemmas mainituista laitteista. Älä käytä tuotteen puhdistamiseen orgaanisia liuottimia, kuten alkoholia tai maaliohenteita.

5 Varotoimet Tietojen katoamista koskeva varoitus: Muistiin tallennettu sisältö voi tuhoutua tai pyyhkiytyä käyttövirheiden tai laitteen toimintahäiriön vuoksi tai korjauksen aikana. On suositeltavaa varmuuskopioida ja tallentaa tärkeät sisällöt muille tietovälineille, esimerkiksi tietokoneen kiintolevylle. Olympus ei ole vastuussa passiivisista vahingoista tai mistään vahingosta, joka aiheutuu tietojen menetyksestä, johon on syynä tuotteen vika, muun kuin Olympuksen tai sen valtuuttaman huoltoliikkeen suorittama korjaus tai jokin muu syy. Tallentimen käsittely f Varoitus: Älä käytä tallenninta syttyvien tai räjähtävien kaasujen lähellä. Pidä tallennin poissa lasten ulottuvilta. Säilytä tallennin aina poissa lasten ulottuvilta välttääksesi seuraavia vaarallisia tilanteita, jotka voivat johtaa vakavaan vammaan: 1 Kuristumisvaara tallentimen kantohihnan kietoutuessa kaulan ympärille. 2 Pienten esineiden nieleminen, esim. akku, kortit tai muut pienet osat. 3 Tallentimen liikkuvien osien aiheuttama loukkaantuminen. Älä käytä tai säilytä tallenninta pölyisessä tai kosteassa ympäristössä. Älä pura, korjaa tai muuta laitetta itse. Käytä vain microsd/microsdhc muistikortteja. Älä koskaan käytä muita korttityyppejä. Jos asetat epähuomiossa toisentyyppisen kortin tallentimeen, ota yhteys valtuutettuun jälleenmyyjään tai palvelukeskukseen. Älä yritä irrottaa korttia väkisin. Älä käytä laitetta ajaessasi ajoneuvoa (esimerkiksi polku tai moottoripyörää tai autoa). f Huomio: Lopeta tallentimen käyttö heti, jos havaitset siitä tulevan savua tai epänormaalia hajua tai ääntä. Älä koske akkuihin paljain käsin, sillä ne voivat olla kuumat ja saattavat aiheuttaa palovammoja tai tulipalon. Ole varovainen hihnan käytössä. Ole varovainen hihnan kanssa, kun kannat tallenninta. Se voi takertua johonkin ja aiheuttaa vakavia vaurioita. Älä jätä tallenninta mihinkään, missä se saattaa joutua hyvin korkeisiin lämpötiloihin. Se voi aiheuttaa osien vaurioitumisen tai jopa tallentimen syttymisen tuleen. Älä käytä laturia tai verkkolaitetta, jos sen on jonkin peitossa (kuten huovan). Ylikuumeneminen voi aiheuttaa tulipalon. Vältä pitkäaikaista kosketusta tallentimen ulkoisiin metalliosiin. Tallentimen metalliosat voivat ylikuumetessaan aiheuttaa lievän palovamman. Kiinnitä huomiota seuraaviin seikkoihin: Tallennin lämpenee jatkuvassa käytössä. Pitkittynyt kosketus metalliosiin voi aiheuttaa lievän palovamman. 5

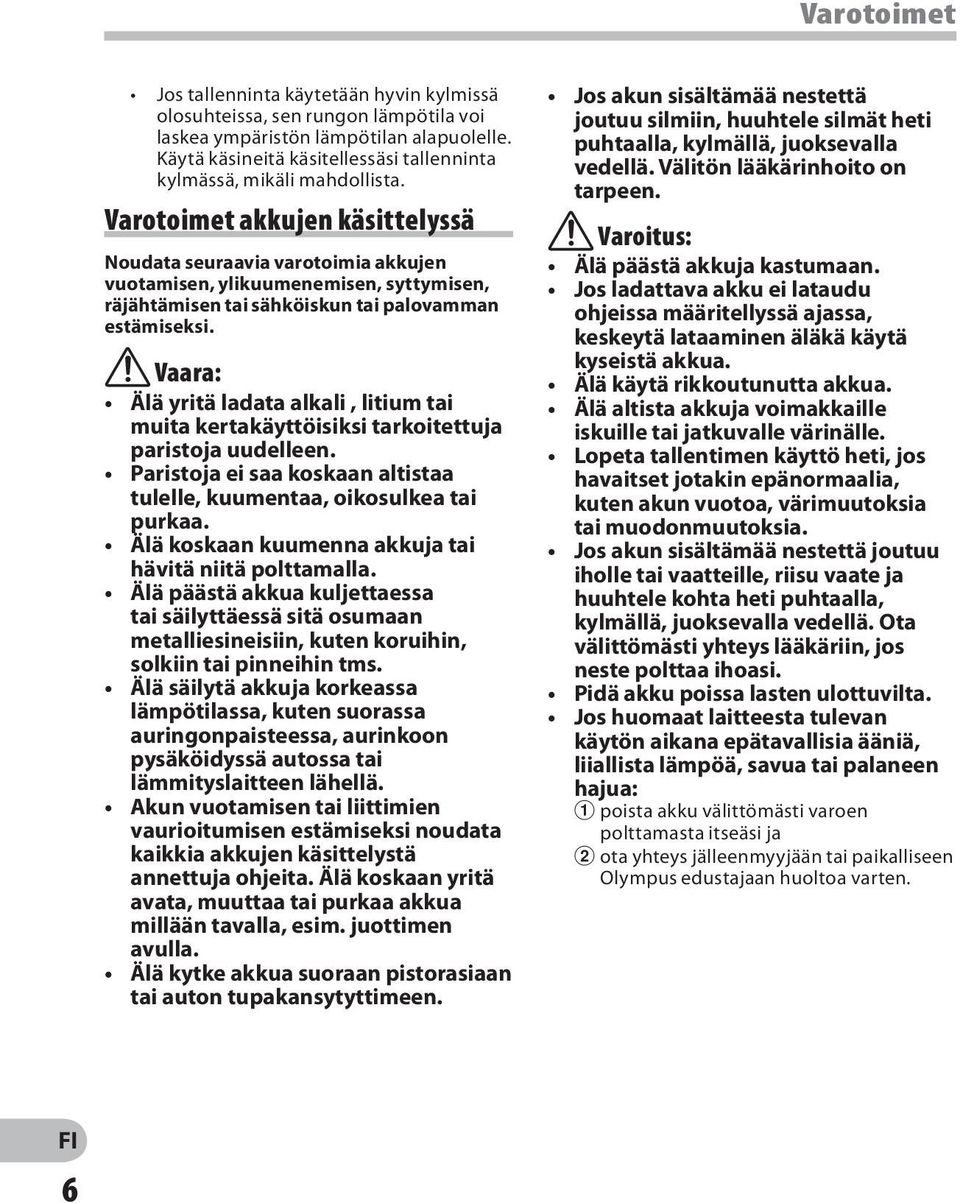

6 Varotoimet Jos tallenninta käytetään hyvin kylmissä olosuhteissa, sen rungon lämpötila voi laskea ympäristön lämpötilan alapuolelle. Käytä käsineitä käsitellessäsi tallenninta kylmässä, mikäli mahdollista. Varotoimet akkujen käsittelyssä Noudata seuraavia varotoimia akkujen vuotamisen, ylikuumenemisen, syttymisen, räjähtämisen tai sähköiskun tai palovamman estämiseksi. f Vaara: Älä yritä ladata alkali, litium tai muita kertakäyttöisiksi tarkoitettuja paristoja uudelleen. Paristoja ei saa koskaan altistaa tulelle, kuumentaa, oikosulkea tai purkaa. Älä koskaan kuumenna akkuja tai hävitä niitä polttamalla. Älä päästä akkua kuljettaessa tai säilyttäessä sitä osumaan metalliesineisiin, kuten koruihin, solkiin tai pinneihin tms. Älä säilytä akkuja korkeassa lämpötilassa, kuten suorassa auringonpaisteessa, aurinkoon pysäköidyssä autossa tai lämmityslaitteen lähellä. Akun vuotamisen tai liittimien vaurioitumisen estämiseksi noudata kaikkia akkujen käsittelystä annettuja ohjeita. Älä koskaan yritä avata, muuttaa tai purkaa akkua millään tavalla, esim. juottimen avulla. Älä kytke akkua suoraan pistorasiaan tai auton tupakansytyttimeen. Jos akun sisältämää nestettä joutuu silmiin, huuhtele silmät heti puhtaalla, kylmällä, juoksevalla vedellä. Välitön lääkärinhoito on tarpeen. f Varoitus: Älä päästä akkuja kastumaan. Jos ladattava akku ei lataudu ohjeissa määritellyssä ajassa, keskeytä lataaminen äläkä käytä kyseistä akkua. Älä käytä rikkoutunutta akkua. Älä altista akkuja voimakkaille iskuille tai jatkuvalle värinälle. Lopeta tallentimen käyttö heti, jos havaitset jotakin epänormaalia, kuten akun vuotoa, värimuutoksia tai muodonmuutoksia. Jos akun sisältämää nestettä joutuu iholle tai vaatteille, riisu vaate ja huuhtele kohta heti puhtaalla, kylmällä, juoksevalla vedellä. Ota välittömästi yhteys lääkäriin, jos neste polttaa ihoasi. Pidä akku poissa lasten ulottuvilta. Jos huomaat laitteesta tulevan käytön aikana epätavallisia ääniä, liiallista lämpöä, savua tai palaneen hajua: 1 poista akku välittömästi varoen polttamasta itseäsi ja 2 ota yhteys jälleenmyyjään tai paikalliseen Olympus edustajaan huoltoa varten. 6

7 Varotoimet f Huomio: Huolehdi akkujen kierrätyksestä maapallon luonnonvarojen säästämiseksi. Muista peittää käyttökelvottomien akkujen navat ennen niiden hävittämistä. Noudata myös aina paikallisia säädöksiä ja määräyksiä. Lataa aina ladattava akku, kun sitä käytetään ensimmäistä kertaa tai kun sitä ei ole käytetty pitkään aikaan. Ladattavalla akulla on rajoitettu käyttöikä. Vaihda ladattava paristo uuteen, jos sen toiminta aika lyhenee, vaikka se on ladattu täyteen ohjeissa määritetyllä tavalla. 7

8 Käytön aloittaminen 1 Tärkeimmät ominaisuudet Tärkeimmät ominaisuudet s Sisäänrakennettu 3 mikrofonin järjestelmä (erittäin herkät stereomikrofonit ja keskimikrofoni). Erittäin herkkien stereomikrofonien ja keskimikrofonin yhdistelmällä saavutetaan tasapainoiset, koko taajuusalueen kattavat äänitykset. s Tallentimen erittäin herkkä, vähäkohinainen stereomikrofoni vastaanottaa alkuperäisen äänen tarkasti. s Laite tukee lineaarista PCM formaattia, jonka avulla pystytään tuottamaan CD tasoisia ja jopa sitä parempilaatuisiakin tallenteita. Laite pystyy tuottamaan todenmukaisia tallenteita monista erilaisista äänilähteistä. Korkearesoluutiotallennus korkealla näytteenottotaajuudella ja musiikki CD: tä vastaava tai sitä suurempi kaistaleveys (näytteenottotaajuus 44,1 khz, bittiluku 16 bittiä) mahdollinen ( s. 54). s Laite tukee monia erilaisia tallennusmuotoja. Sillä voi käsitellä MP3 tiedostomuotoa (MPEG 1 / MPEG 2 Audio Layer 3) ja Windows Media Audio tiedostomuotoa (WMA). Laite voi tallentaa tiedostoja voimakkaasti pakattuina, mikä mahdollistaa tallennusajan pidentämisen ( s. 54). Lisäksi ulkoiseen laitteeseen liitettynä tallennin voi koodata tulevia analogisia äänisignaaleja ilman tietokonetta ( s. 36). s Laitteella voi sillä tallennettujen tiedostojen ohella kuunnella tietokoneesta siirrettyjä WAV, WMA ja MP3 muotoisia tiedostoja. Näin voit käyttää tallenninta myös musiikkisoittimena. s Laite tukee suurikapasiteettisia tallennusvälineitä. Sisäisen muistin lisäksi voidaan tallentaa myös microsd kortille ( s. 24). s Laitteessa on monia äänen tallentamista tukevia ominaisuuksia. Tällä tallentimella voit säädellä useita tallennustoimintoja, esimerkiksi tallennuksen äänenvoimakkuutta ja mikrofonin herkkyyttä tallennusolosuhteiden ja henkilökohtaisten tarpeiden mukaan ( s. 53). s Tallentimessa on sisäänrakennettu ääniaktivointitoiminto (VCVA) ( s. 55). s Low Cut Filter suodatin vähentää ilmastointilaitteiden ääntä ja muuta vastaavaa melua tallennuksen aikana ( s. 55). s Melunvaimennustoiminto ( s. 60) ja äänensuodatustoiminto ( s. 60) vähentävät melua ja takaavat kirkkaan äänentoiston. s Laitteessa on äänitysolosuhdeasetus ja toisto olosuhdeasetustoiminnot, joilla rekisteröidään paras asetus eri käyttötarkoituksia varten ( s. 34, s. 47, s. 58, s. 62). s Siinä on useita toistotoimintoja ( s. 46, s. 61). s EUPHONY MOBILE toiminto takaa luonnollisen, todenmukaisen elämyksen äänenlaatua heikentämättä ( s. 60). s Voit siirtää tai kopioida tiedostoja sisäisen kortin ja microsd kortin välillä ja muistissa olevien kansioiden välillä ( s. 67). s Voit poistaa osan tällä tallentimella tallennetusta PCM muotoisesta tiedostosta ( s. 49). s Voit jakaa tällä tallentimella tallennetun tiedoston (PCM, MP3) kahdeksi tiedostoksi ( s. 69). s Hakemistomerkintöjen ja väliaikaisten merkintöjen avulla voit siirtyä nopeasti haluamaasi paikkaan ( s. 45). s Toistonopeutta voidaan säätää tarpeen mukaan ( s. 44). 8

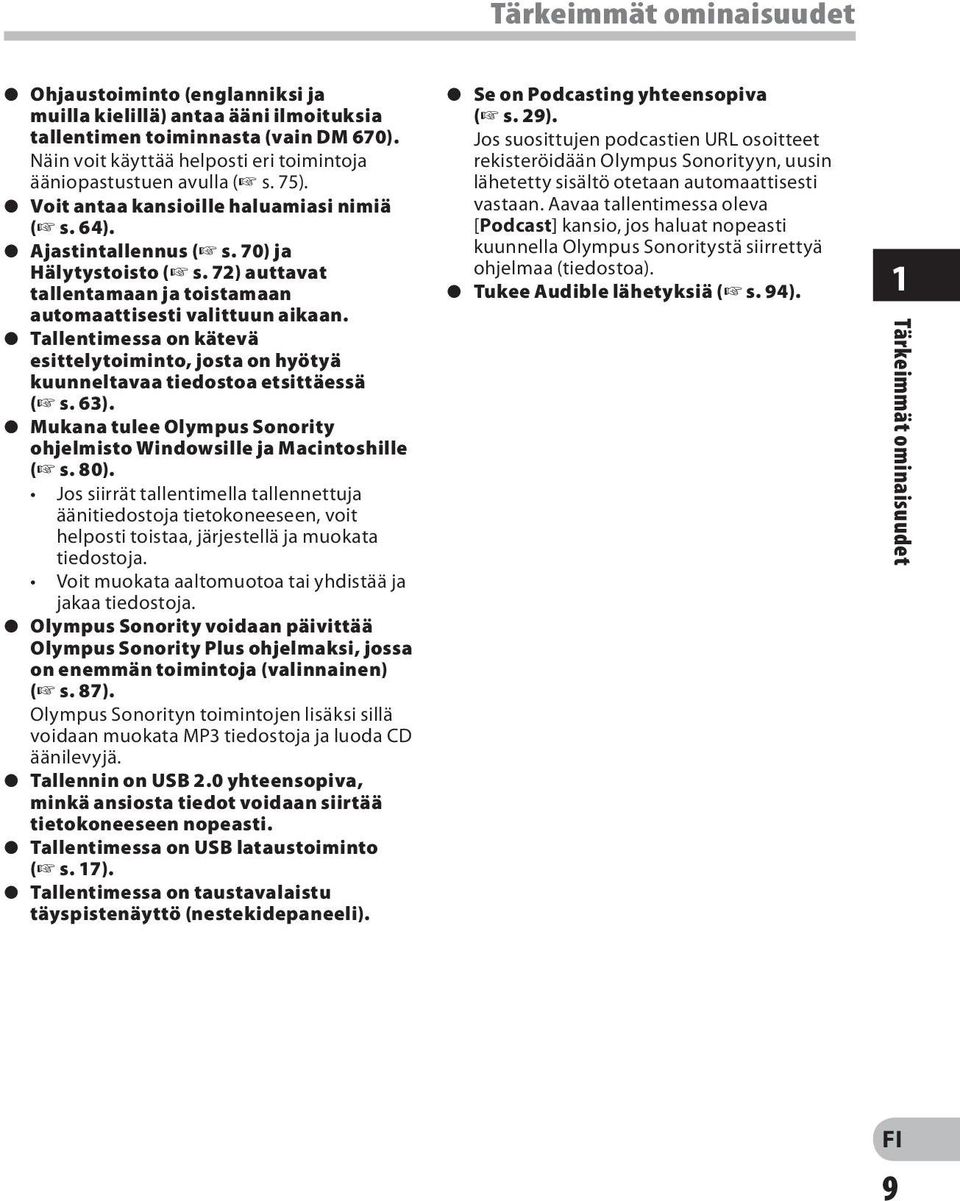

9 Tärkeimmät ominaisuudet s Ohjaustoiminto (englanniksi ja muilla kielillä) antaa ääni ilmoituksia tallentimen toiminnasta (vain DM 670). Näin voit käyttää helposti eri toimintoja ääniopastustuen avulla ( s. 75). s Voit antaa kansioille haluamiasi nimiä ( s. 64). s Ajastintallennus ( s. 70) ja Hälytystoisto ( s. 72) auttavat tallentamaan ja toistamaan automaattisesti valittuun aikaan. s Tallentimessa on kätevä esittelytoiminto, josta on hyötyä kuunneltavaa tiedostoa etsittäessä ( s. 63). s Mukana tulee Olympus Sonority ohjelmisto Windowsille ja Macintoshille ( s. 80). Jos siirrät tallentimella tallennettuja äänitiedostoja tietokoneeseen, voit helposti toistaa, järjestellä ja muokata tiedostoja. Voit muokata aaltomuotoa tai yhdistää ja jakaa tiedostoja. s Olympus Sonority voidaan päivittää Olympus Sonority Plus ohjelmaksi, jossa on enemmän toimintoja (valinnainen) ( s. 87). Olympus Sonorityn toimintojen lisäksi sillä voidaan muokata MP3 tiedostoja ja luoda CD äänilevyjä. s Tallennin on USB 2.0 yhteensopiva, minkä ansiosta tiedot voidaan siirtää tietokoneeseen nopeasti. s Tallentimessa on USB lataustoiminto ( s. 17). s Tallentimessa on taustavalaistu täyspistenäyttö (nestekidepaneeli). s Se on Podcasting yhteensopiva ( s. 29). Jos suosittujen podcastien URL osoitteet rekisteröidään Olympus Sonorityyn, uusin lähetetty sisältö otetaan automaattisesti vastaan. Aavaa tallentimessa oleva [Podcast] kansio, jos haluat nopeasti kuunnella Olympus Sonoritystä siirrettyä ohjelmaa (tiedostoa). s Tukee Audible lähetyksiä ( s. 94). 1 Tärkeimmät ominaisuudet 9

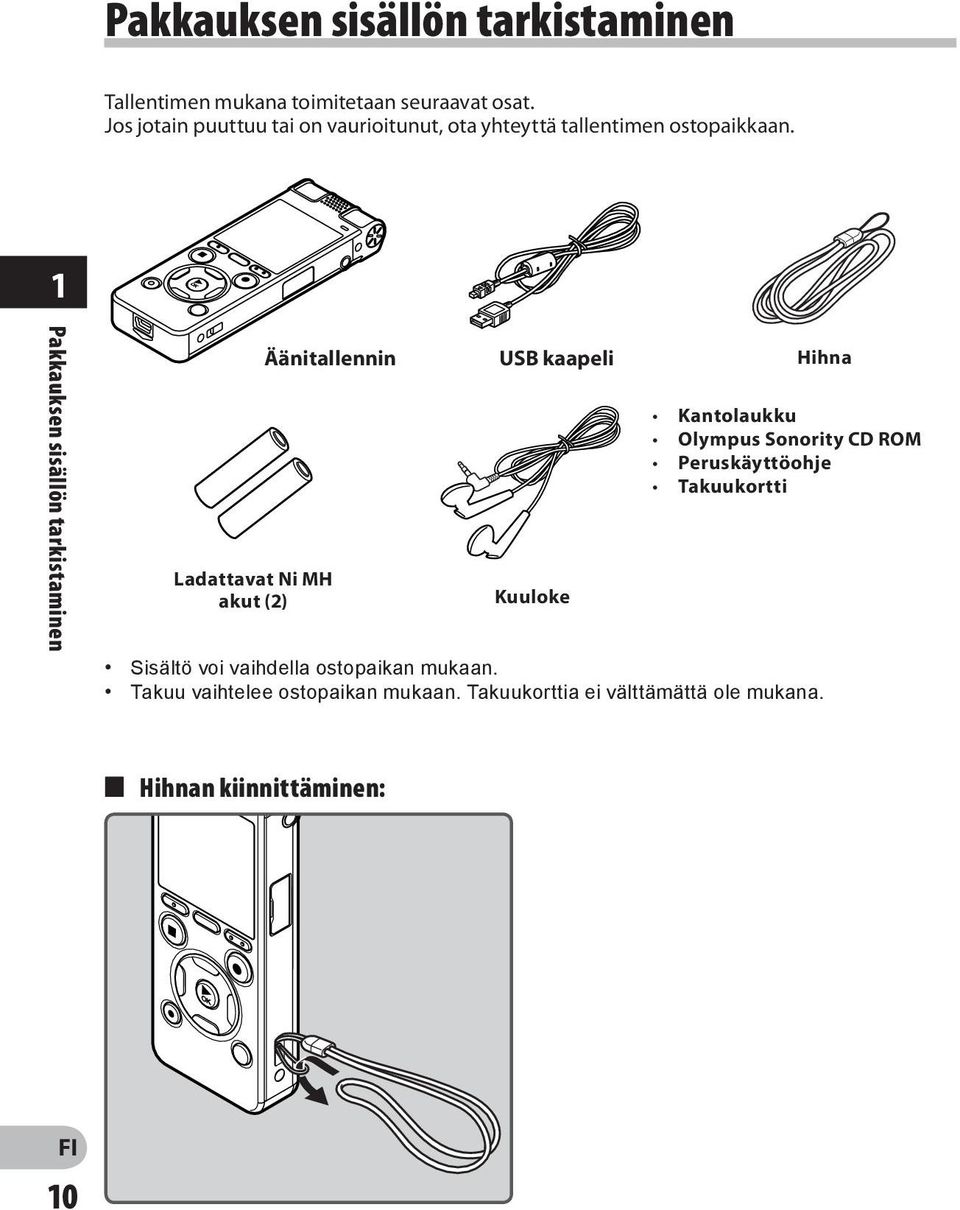

10 Pakkauksen sisällön tarkistaminen Tallentimen mukana toimitetaan seuraavat osat. Jos jotain puuttuu tai on vaurioitunut, ota yhteyttä tallentimen ostopaikkaan. 1 Pakkauksen sisällön tarkistaminen Ladattavat Ni MH akut (2) Äänitallennin USB kaapeli Hihna Kuuloke Kantolaukku Olympus Sonority CD ROM Peruskäyttöohje Takuukortti Sisältö voi vaihdella ostopaikan mukaan. Takuu vaihtelee ostopaikan mukaan. Takuukorttia ei välttämättä ole mukana. 4 Hihnan kiinnittäminen: 10

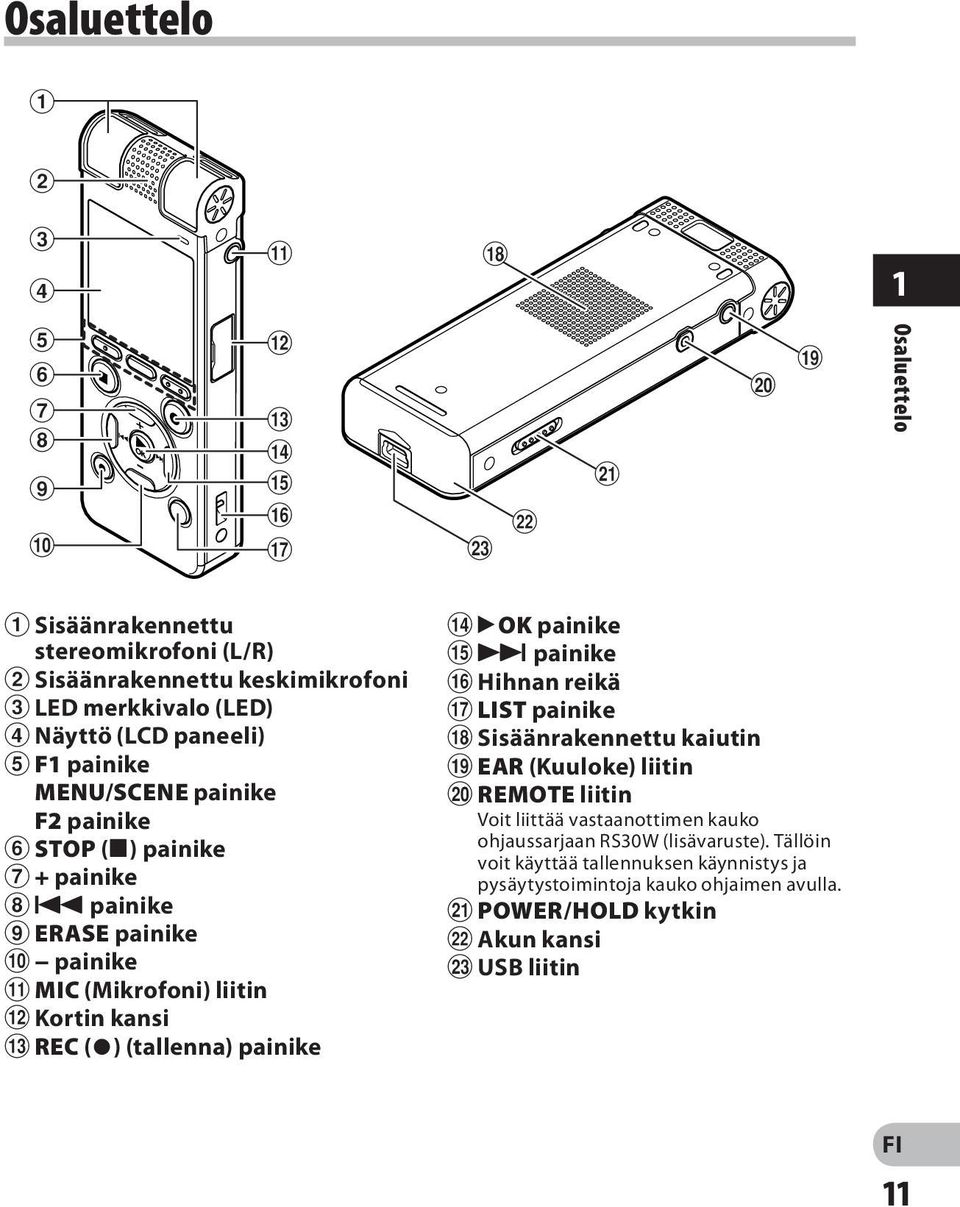

11 Osaluettelo ! * # 8 $ 9 % ^ 0 & q = - ) ( Osaluettelo 1 Sisäänrakennettu stereomikrofoni (L/R) 2 Sisäänrakennettu keskimikrofoni 3 LED merkkivalo (LED) 4 Näyttö (LCD paneeli) 5 F1 painike MENU/SCENE painike F2 painike 6 STOP (4) painike 7 + painike 8 0 painike 9 ERASE painike 0 painike! MIC (Mikrofoni) Kortin kansi # REC (s) (tallenna) painike $ `OK painike % 9 painike ^ Hihnan reikä & LIST painike * Sisäänrakennettu kaiutin ( EAR (Kuuloke) liitin ) REMOTE liitin Voit liittää vastaanottimen kauko ohjaussarjaan RS30W (lisävaruste). Tällöin voit käyttää tallennuksen käynnistys ja pysäytystoimintoja kauko ohjaimen avulla. - POWER/HOLD kytkin = Akun kansi q USB liitin 11

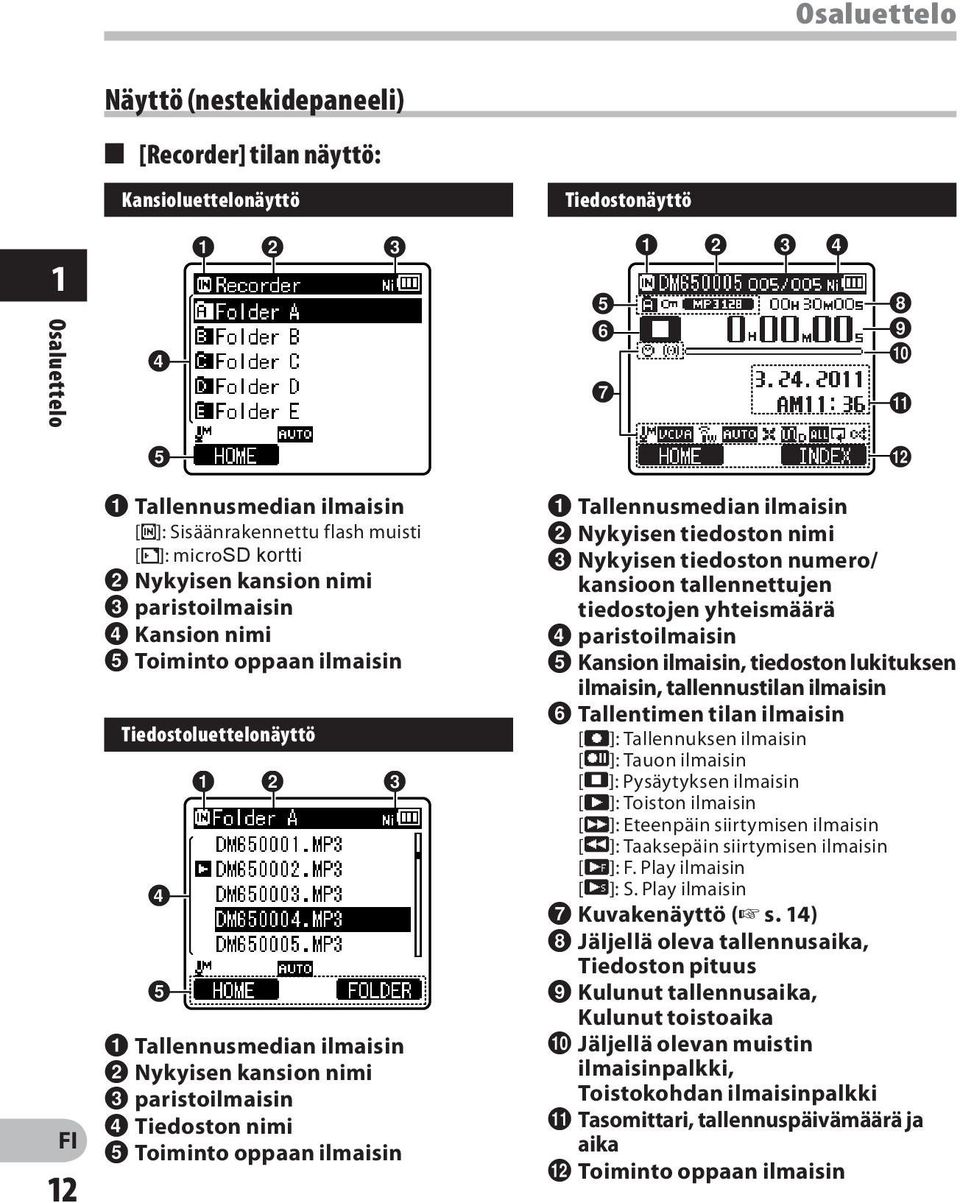

12 Osaluettelo Näyttö (nestekidepaneeli) 4 [Recorder] tilan näyttö: Kansioluettelonäyttö Tiedostonäyttö 1 Osaluettelo ! 12 1 Tallennusmedian ilmaisin [l]: Sisäänrakennettu flash muisti [m]: microsd kortti 2 Nykyisen kansion nimi 3 paristoilmaisin 4 Kansion nimi 5 Toiminto oppaan ilmaisin Tiedostoluettelonäyttö Tallennusmedian ilmaisin 2 Nykyisen kansion nimi 3 paristoilmaisin 4 Tiedoston nimi 5 Toiminto oppaan ilmaisin 1 Tallennusmedian ilmaisin 2 Nykyisen tiedoston nimi 3 Nykyisen tiedoston numero/ kansioon tallennettujen tiedostojen yhteismäärä 4 paristoilmaisin 5 Kansion ilmaisin, tiedoston lukituksen ilmaisin, tallennustilan ilmaisin 6 Tallentimen tilan ilmaisin [K]: Tallennuksen ilmaisin [ ]: Tauon ilmaisin [L]: Pysäytyksen ilmaisin [ ]: Toiston ilmaisin [ß]: Eteenpäin siirtymisen ilmaisin [ ]: Taaksepäin siirtymisen ilmaisin [N]: F. Play ilmaisin [M]: S. Play ilmaisin 7 Kuvakenäyttö ( s. 14) 8 Jäljellä oleva tallennusaika, Tiedoston pituus 9 Kulunut tallennusaika, Kulunut toistoaika 0 Jäljellä olevan muistin ilmaisinpalkki, Toistokohdan ilmaisinpalkki! Tasomittari, tallennuspäivämäärä ja Toiminto oppaan ilmaisin

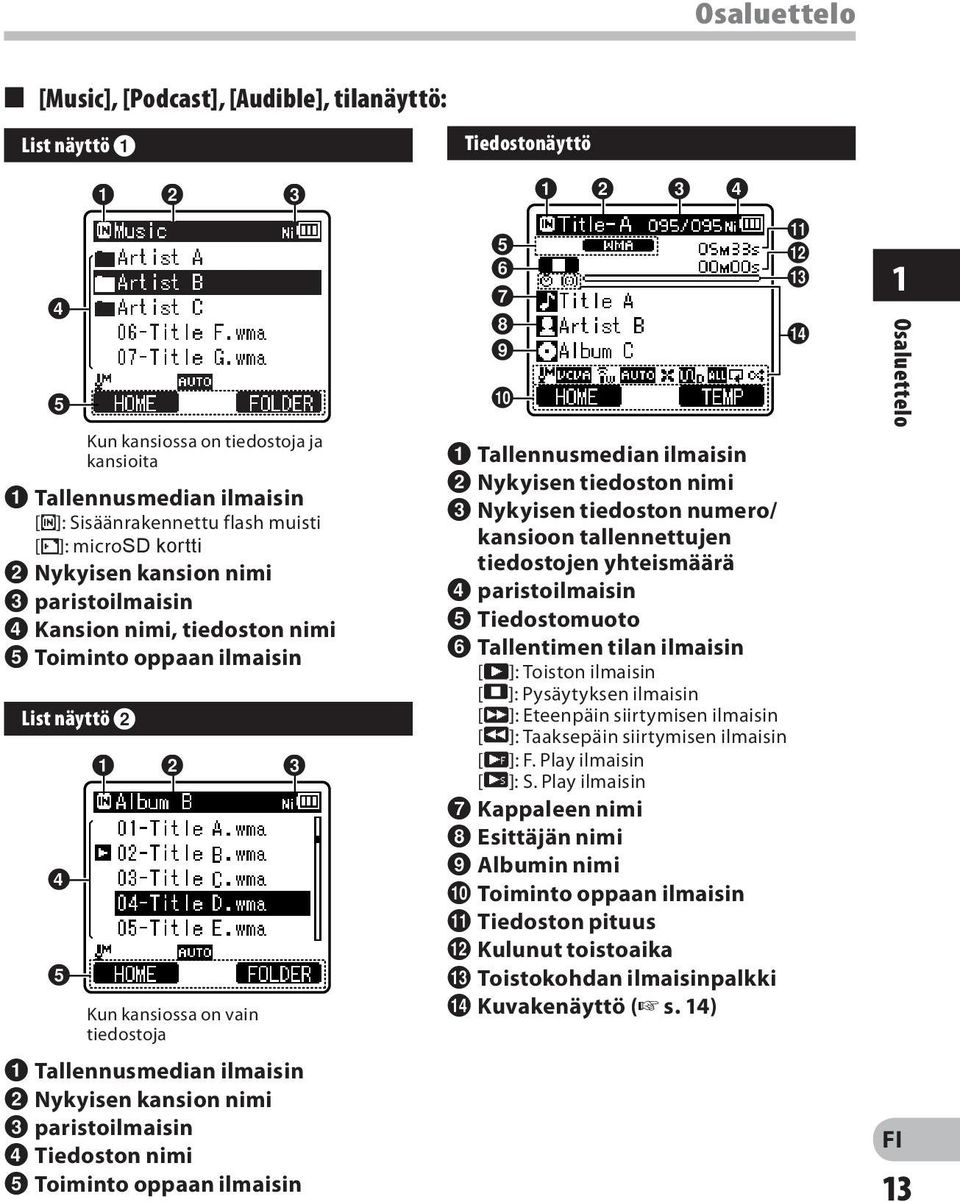

13 Osaluettelo 4 [Music], [Podcast], [Audible], tilanäyttö: List näyttö List näyttö Kun kansiossa on tiedostoja ja kansioita 1 Tallennusmedian ilmaisin [l]: Sisäänrakennettu flash muisti [m]: microsd kortti 2 Nykyisen kansion nimi 3 paristoilmaisin 4 Kansion nimi, tiedoston nimi 5 Toiminto oppaan ilmaisin Kun kansiossa on vain tiedostoja 1 Tallennusmedian ilmaisin 2 Nykyisen kansion nimi 3 paristoilmaisin 4 Tiedoston nimi 5 Toiminto oppaan ilmaisin Tiedostonäyttö Tallennusmedian ilmaisin 2 Nykyisen tiedoston nimi 3 Nykyisen tiedoston numero/ kansioon tallennettujen tiedostojen yhteismäärä 4 paristoilmaisin 5 Tiedostomuoto 6 Tallentimen tilan ilmaisin [ ]: Toiston ilmaisin [L]: Pysäytyksen ilmaisin [ß]: Eteenpäin siirtymisen ilmaisin [ ]: Taaksepäin siirtymisen ilmaisin [N]: F. Play ilmaisin [M]: S. Play ilmaisin 7 Kappaleen nimi 8 Esittäjän nimi 9 Albumin nimi 0 Toiminto oppaan ilmaisin! Tiedoston Kulunut toistoaika # Toistokohdan ilmaisinpalkki $ Kuvakenäyttö ( s. # $ 1 Osaluettelo 13

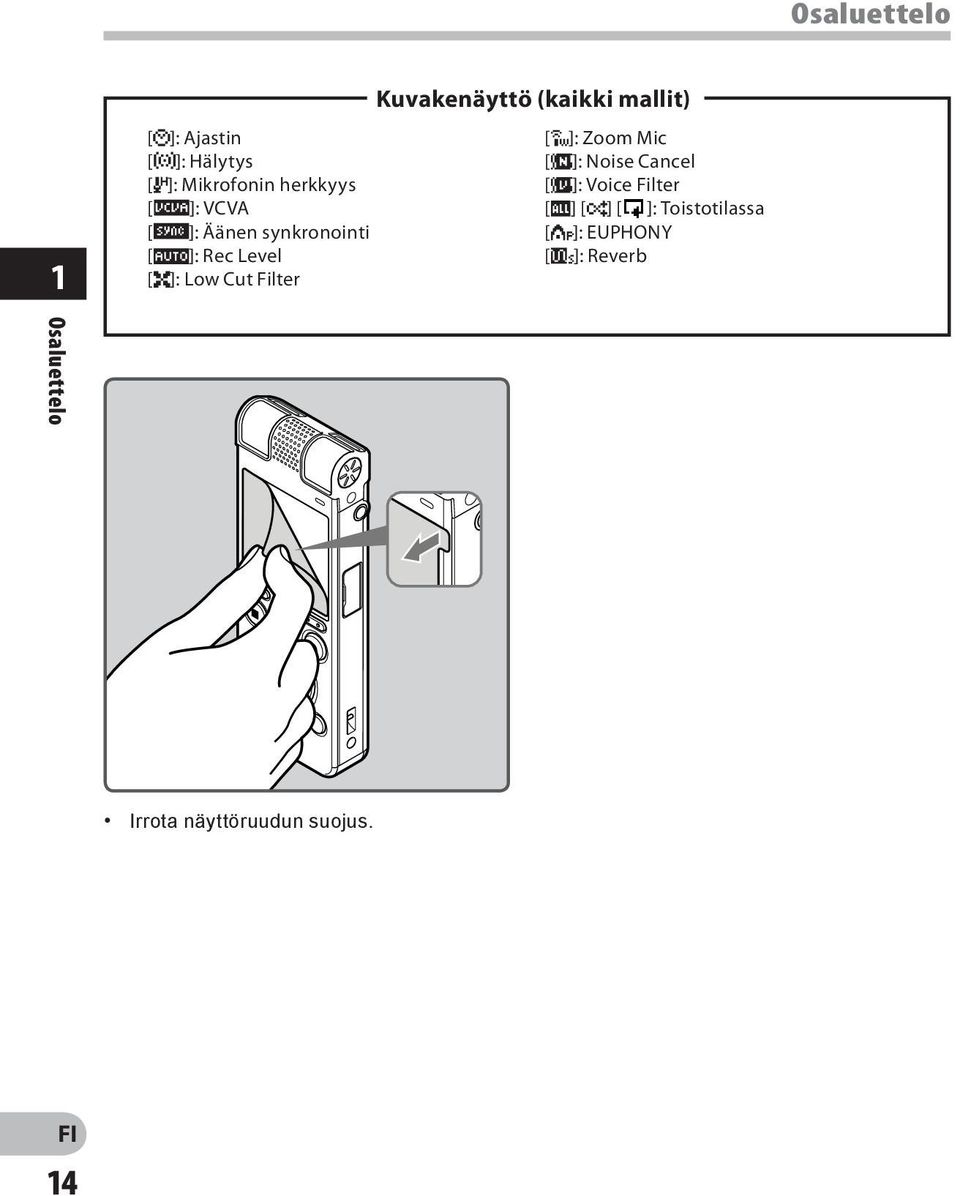

14 Osaluettelo 1 [«]: Ajastin [A]: Hälytys [?]: Mikrofonin herkkyys [û]: VCVA [Æ]: Äänen synkronointi [ ]: Rec Level [0]: Low Cut Filter Kuvakenäyttö (kaikki mallit) [ ]: Zoom Mic [%]: Noise Cancel [$]: Voice Filter [Ü] [á] [ ]: Toistotilassa [ ]: EUPHONY [ ]: Reverb Osaluettelo Irrota näyttöruudun suojus. 14

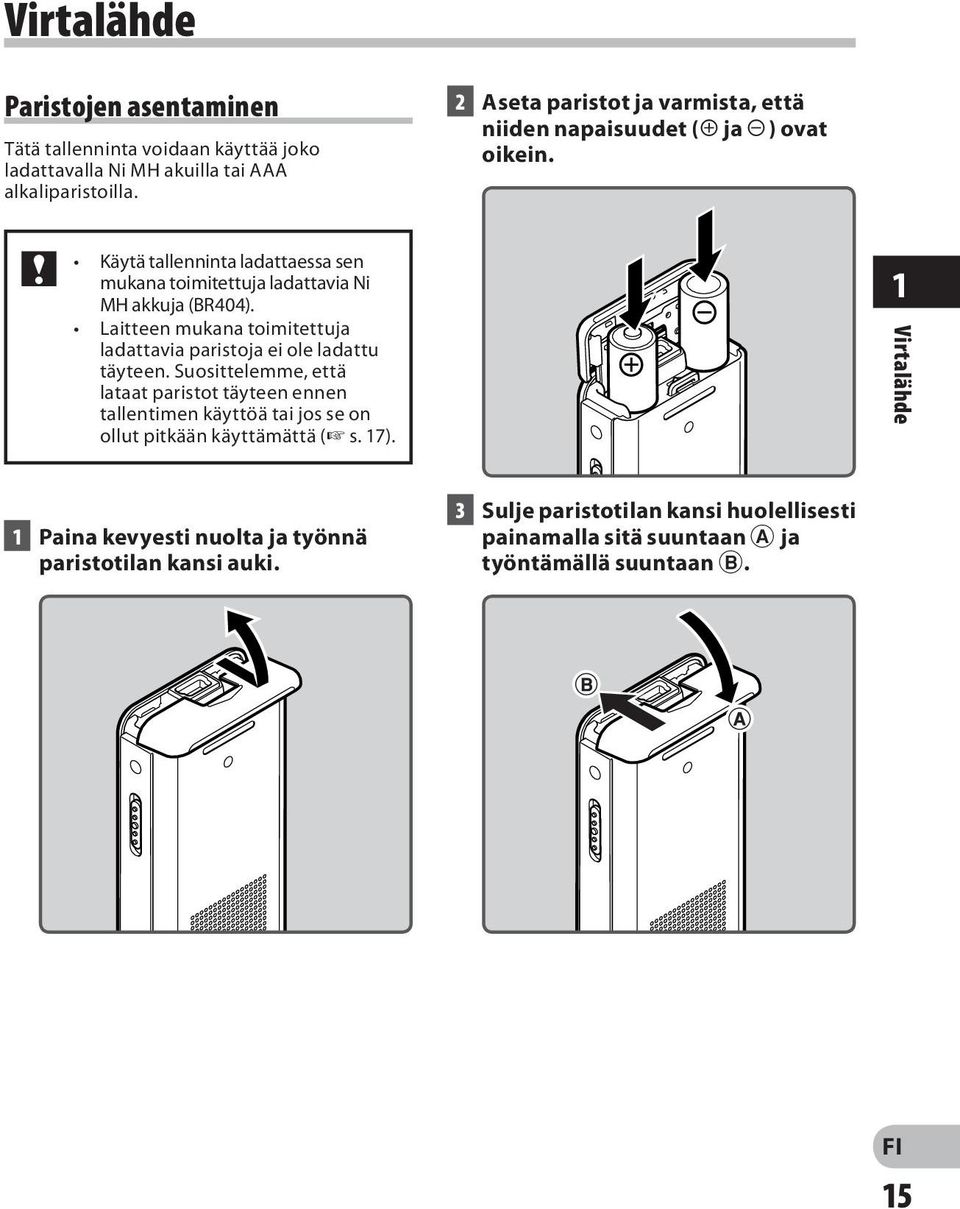

15 Virtalähde Paristojen asentaminen Tätä tallenninta voidaan käyttää joko ladattavalla Ni MH akuilla tai AAA alkaliparistoilla. 2 Aseta paristot ja varmista, että niiden napaisuudet (= ja - ) ovat oikein. Käytä tallenninta ladattaessa sen mukana toimitettuja ladattavia Ni MH akkuja (BR404). Laitteen mukana toimitettuja ladattavia paristoja ei ole ladattu täyteen. Suosittelemme, että lataat paristot täyteen ennen tallentimen käyttöä tai jos se on ollut pitkään käyttämättä ( s. 17). 1 Virtalähde 1 Paina kevyesti nuolta ja työnnä paristotilan kansi auki. 3 Sulje paristotilan kansi huolellisesti painamalla sitä suuntaan A ja työntämällä suuntaan B. 15

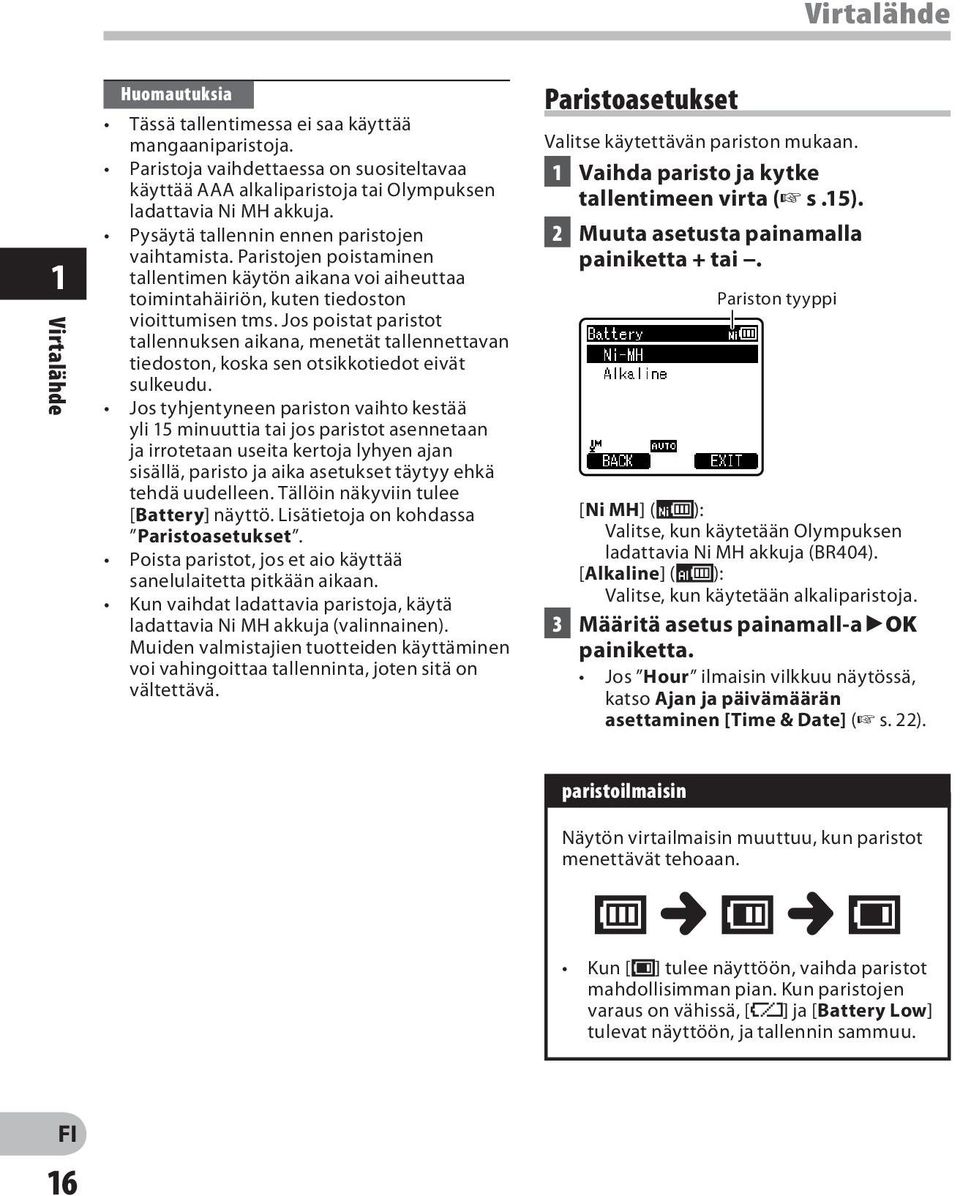

16 Virtalähde 1 Virtalähde Huomautuksia Tässä tallentimessa ei saa käyttää mangaaniparistoja. Paristoja vaihdettaessa on suositeltavaa käyttää AAA alkaliparistoja tai Olympuksen ladattavia Ni MH akkuja. Pysäytä tallennin ennen paristojen vaihtamista. Paristojen poistaminen tallentimen käytön aikana voi aiheuttaa toimintahäiriön, kuten tiedoston vioittumisen tms. Jos poistat paristot tallennuksen aikana, menetät tallennettavan tiedoston, koska sen otsikkotiedot eivät sulkeudu. Jos tyhjentyneen pariston vaihto kestää yli 15 minuuttia tai jos paristot asennetaan ja irrotetaan useita kertoja lyhyen ajan sisällä, paristo ja aika asetukset täytyy ehkä tehdä uudelleen. Tällöin näkyviin tulee [Battery] näyttö. Lisätietoja on kohdassa Paristoasetukset. Poista paristot, jos et aio käyttää sanelulaitetta pitkään aikaan. Kun vaihdat ladattavia paristoja, käytä ladattavia Ni MH akkuja (valinnainen). Muiden valmistajien tuotteiden käyttäminen voi vahingoittaa tallenninta, joten sitä on vältettävä. Paristoasetukset Valitse käytettävän pariston mukaan. 1 Vaihda paristo ja kytke tallentimeen virta ( s.15). 2 Muuta asetusta painamalla painiketta + tai. Pariston tyyppi [Ni MH] (õ): Valitse, kun käytetään Olympuksen ladattavia Ni MH akkuja (BR404). [Alkaline] (ú): Valitse, kun käytetään alkaliparistoja. 3 Määritä asetus painamall-a `OK painiketta. Jos Hour ilmaisin vilkkuu näytössä, katso Ajan ja päivämäärän asettaminen [Time & Date] ( s. 22). paristoilmaisin Näytön virtailmaisin muuttuu, kun paristot menettävät tehoaan. Kun [æ] tulee näyttöön, vaihda paristot mahdollisimman pian. Kun paristojen varaus on vähissä, [s] ja [Battery Low] tulevat näyttöön, ja tallennin sammuu. 16

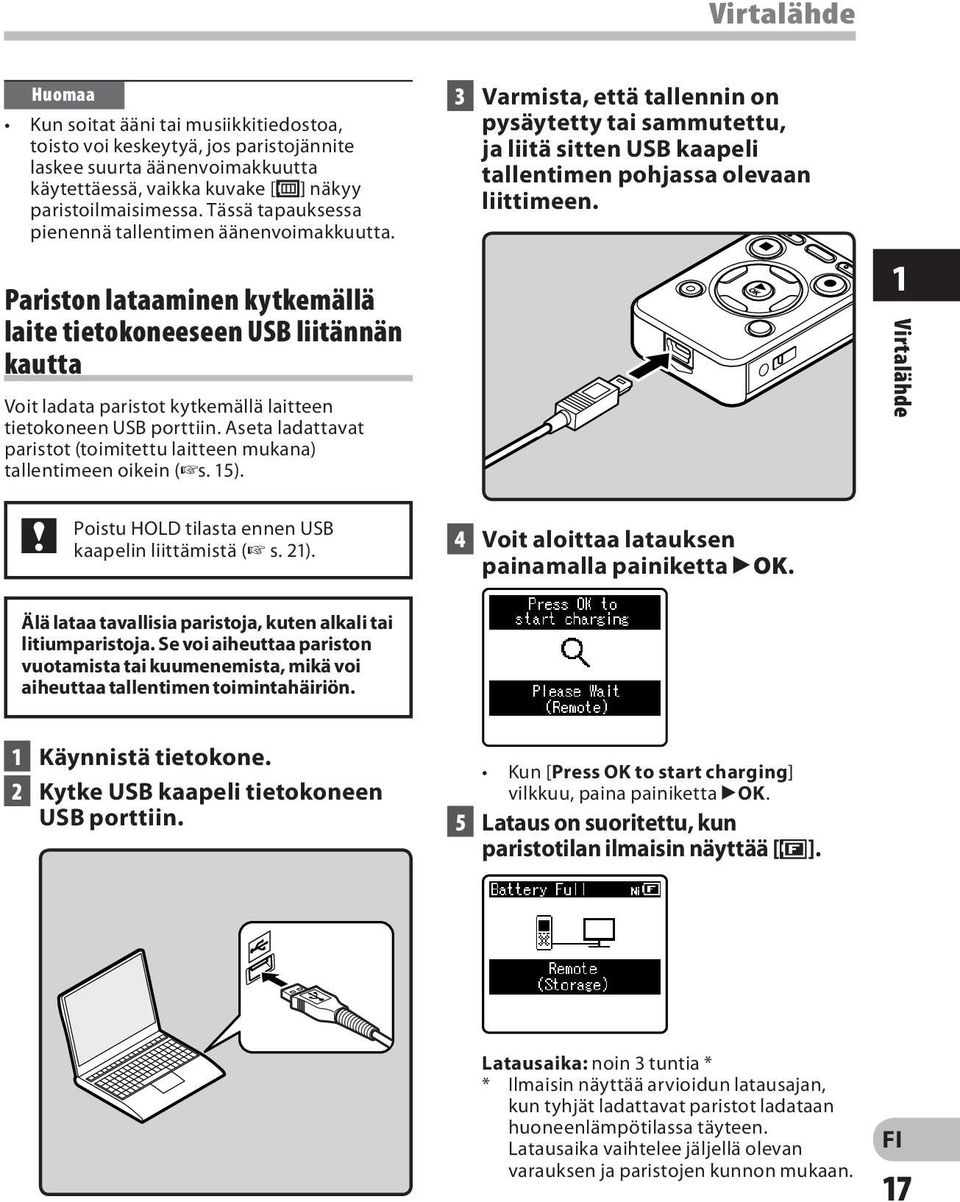

17 Virtalähde Huomaa Kun soitat ääni tai musiikkitiedostoa, toisto voi keskeytyä, jos paristojännite laskee suurta äänenvoimakkuutta käytettäessä, vaikka kuvake [º] näkyy paristoilmaisimessa. Tässä tapauksessa pienennä tallentimen äänenvoimakkuutta. Pariston lataaminen kytkemällä laite tietokoneeseen USB liitännän kautta Voit ladata paristot kytkemällä laitteen tietokoneen USB porttiin. Aseta ladattavat paristot (toimitettu laitteen mukana) tallentimeen oikein ( s. 15). 3 Varmista, että tallennin on pysäytetty tai sammutettu, ja liitä sitten USB kaapeli tallentimen pohjassa olevaan liittimeen. 1 Virtalähde Poistu HOLD tilasta ennen USB kaapelin liittämistä ( s. 21). 4 Voit aloittaa latauksen painamalla painiketta `OK. Älä lataa tavallisia paristoja, kuten alkali tai litiumparistoja. Se voi aiheuttaa pariston vuotamista tai kuumenemista, mikä voi aiheuttaa tallentimen toimintahäiriön. 1 Käynnistä tietokone. 2 Kytke USB kaapeli tietokoneen USB porttiin. Kun [Press OK to start charging] vilkkuu, paina painiketta `OK. 5 Lataus on suoritettu, kun paristotilan ilmaisin näyttää [ ]. Latausaika: noin 3 tuntia * * Ilmaisin näyttää arvioidun latausajan, kun tyhjät ladattavat paristot ladataan huoneenlämpötilassa täyteen. Latausaika vaihtelee jäljellä olevan varauksen ja paristojen kunnon mukaan. 17

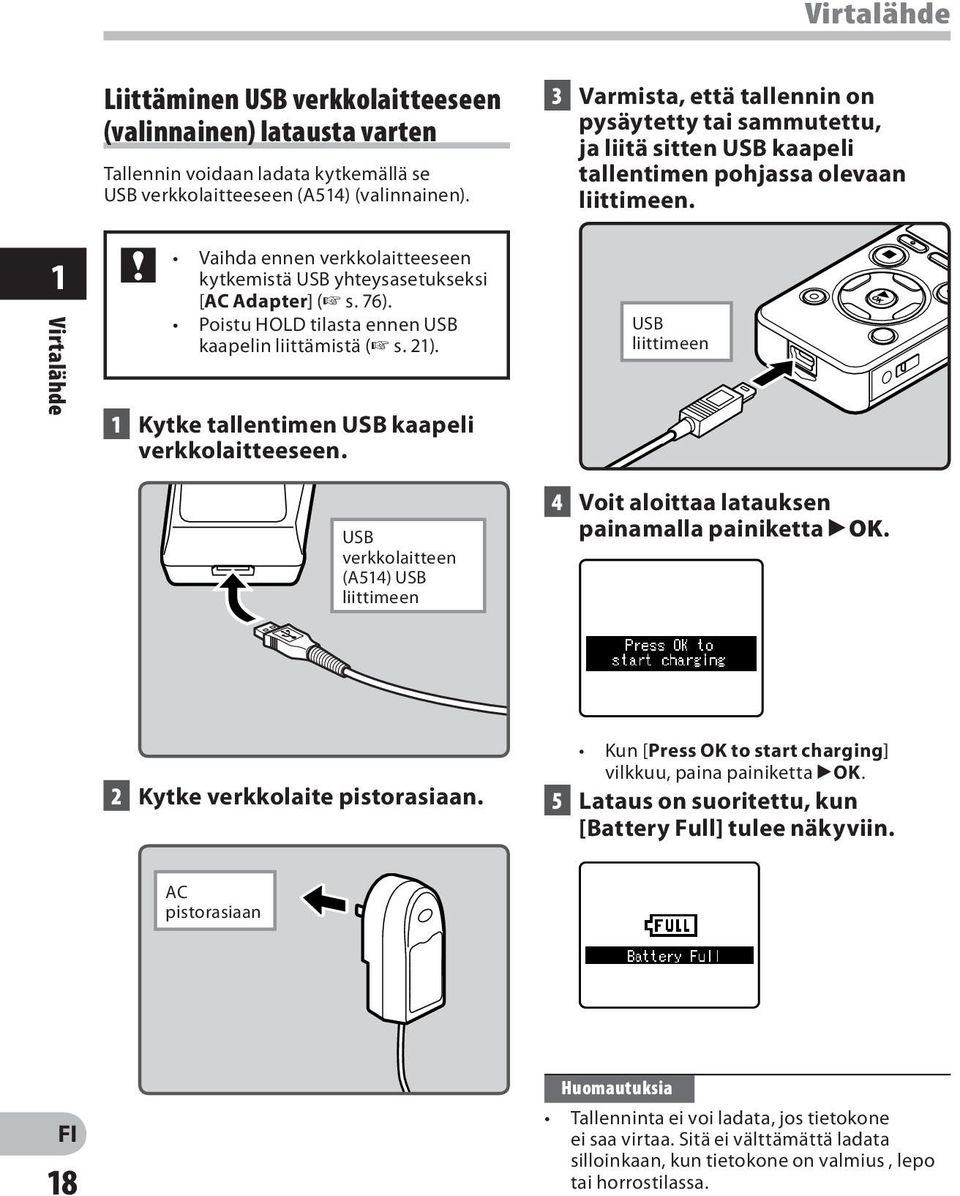

18 Virtalähde 1 Virtalähde Liittäminen USB verkkolaitteeseen (valinnainen) latausta varten Tallennin voidaan ladata kytkemällä se USB verkkolaitteeseen (A514) (valinnainen). Vaihda ennen verkkolaitteeseen kytkemistä USB yhteysasetukseksi [AC Adapter] ( s. 76). Poistu HOLD tilasta ennen USB kaapelin liittämistä ( s. 21). 1 Kytke tallentimen USB kaapeli verkkolaitteeseen. USB verkkolaitteen (A514) USB liittimeen 3 Varmista, että tallennin on pysäytetty tai sammutettu, ja liitä sitten USB kaapeli tallentimen pohjassa olevaan liittimeen. USB liittimeen 4 Voit aloittaa latauksen painamalla painiketta `OK. 2 Kytke verkkolaite pistorasiaan. Kun [Press OK to start charging] vilkkuu, paina painiketta `OK. 5 Lataus on suoritettu, kun [Battery Full] tulee näkyviin. AC pistorasiaan 18 Huomautuksia Tallenninta ei voi ladata, jos tietokone ei saa virtaa. Sitä ei välttämättä ladata silloinkaan, kun tietokone on valmius, lepo tai horrostilassa.

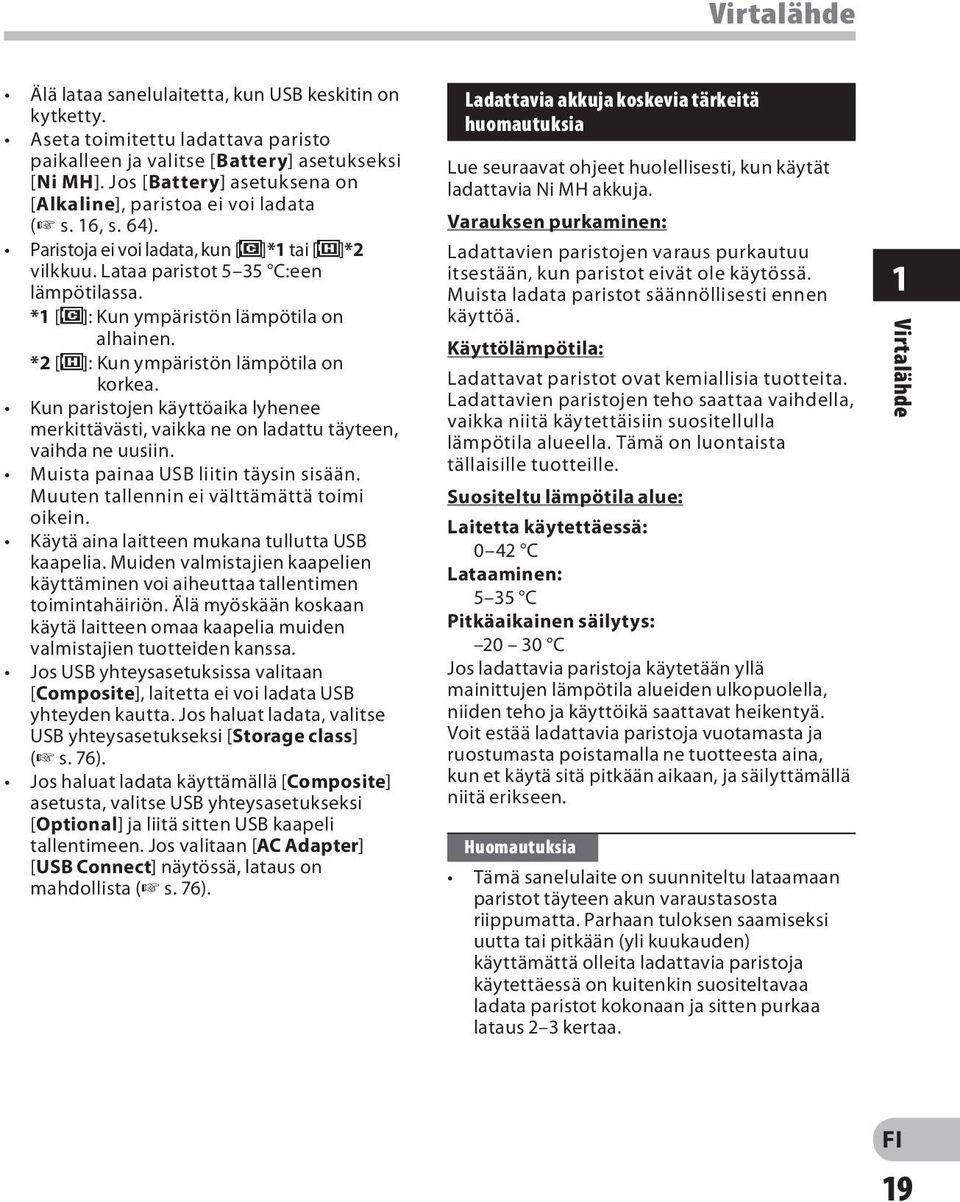

19 Virtalähde Älä lataa sanelulaitetta, kun USB keskitin on kytketty. Aseta toimitettu ladattava paristo paikalleen ja valitse [Battery] asetukseksi [Ni MH]. Jos [Battery] asetuksena on [Alkaline], paristoa ei voi ladata ( s. 16, s. 64). Paristoja ei voi ladata, kun [ø]*1 tai [ ]*2 vilkkuu. Lataa paristot 5 35 C:een lämpötilassa. *1 [ø]: Kun ympäristön lämpötila on alhainen. *2 [ ]: Kun ympäristön lämpötila on korkea. Kun paristojen käyttöaika lyhenee merkittävästi, vaikka ne on ladattu täyteen, vaihda ne uusiin. Muista painaa USB liitin täysin sisään. Muuten tallennin ei välttämättä toimi oikein. Käytä aina laitteen mukana tullutta USB kaapelia. Muiden valmistajien kaapelien käyttäminen voi aiheuttaa tallentimen toimintahäiriön. Älä myöskään koskaan käytä laitteen omaa kaapelia muiden valmistajien tuotteiden kanssa. Jos USB yhteysasetuksissa valitaan [Composite], laitetta ei voi ladata USB yhteyden kautta. Jos haluat ladata, valitse USB yhteysasetukseksi [Storage class] ( s. 76). Jos haluat ladata käyttämällä [Composite] asetusta, valitse USB yhteysasetukseksi [Optional] ja liitä sitten USB kaapeli tallentimeen. Jos valitaan [AC Adapter] [USB Connect] näytössä, lataus on mahdollista ( s. 76). Ladattavia akkuja koskevia tärkeitä huomautuksia Lue seuraavat ohjeet huolellisesti, kun käytät ladattavia Ni MH akkuja. Varauksen purkaminen: Ladattavien paristojen varaus purkautuu itsestään, kun paristot eivät ole käytössä. Muista ladata paristot säännöllisesti ennen käyttöä. Käyttölämpötila: Ladattavat paristot ovat kemiallisia tuotteita. Ladattavien paristojen teho saattaa vaihdella, vaikka niitä käytettäisiin suositellulla lämpötila alueella. Tämä on luontaista tällaisille tuotteille. Suositeltu lämpötila alue: Laitetta käytettäessä: 0 42 C Lataaminen: 5 35 C Pitkäaikainen säilytys: C Jos ladattavia paristoja käytetään yllä mainittujen lämpötila alueiden ulkopuolella, niiden teho ja käyttöikä saattavat heikentyä. Voit estää ladattavia paristoja vuotamasta ja ruostumasta poistamalla ne tuotteesta aina, kun et käytä sitä pitkään aikaan, ja säilyttämällä niitä erikseen. Huomautuksia Tämä sanelulaite on suunniteltu lataamaan paristot täyteen akun varaustasosta riippumatta. Parhaan tuloksen saamiseksi uutta tai pitkään (yli kuukauden) käyttämättä olleita ladattavia paristoja käytettäessä on kuitenkin suositeltavaa ladata paristot kokonaan ja sitten purkaa lataus 2 3 kertaa. 1 Virtalähde 19

20 Virtalähde 1 Virtalähde Ladattavia paristoja hävitettäessä tulee aina noudattaa paikallisia lakeja ja säännöksiä. Saat tietoja asianmukaisista hävitystoimenpiteistä paikallisesta kierrätyskeskuksesta. Jos ladattavien Ni MH paristojen lataus ei ole purkautunut kokonaan, suojaa ne oikosululta (esim. teippaamalla navat) ennen hävittämistä. Tiedoksi asiakkaille Saksassa: Olympuksella on Saksan GRS järjestön (Joint Battery Disposal Association) kanssa tehty sopimus, jolla varmistetaan akkujen ympäristöystävällinen hävittäminen. Virran kytkeminen/katkaiseminen Kun tallenninta ei käytetä, katkaise siitä virta, jotta paristot eivät kulu tarpeettomasti. Laitteessa olevat tallenteet, toimintatila asetukset ja kelloasetukset säilyvät sen muistissa myös virran ollessa katkaistuna. Virran kytkeminen Kun tallentimen virta on katkaistuna, siirrä POWER/HOLD kytkintä nuolen suuntaan. Virran katkaiseminen Työnnä POWER/HOLD kytkintä nuolen suuntaan vähintään puolen sekunnin ajan. Näyttö sammuu, ja virta katkeaa. Palautustoiminto muistaa kohdan, johon tallennin pysähtyi ennen virran katkaisua. Virransäästötila Jos tallentimen virta on kytkettynä ja se pysäytetään 10 minuutiksi tai pidempään (oletus), näyttö sammuu ja laite siirtyy virransäästötilaan ( s. 64). Voit poistua virransäästötilasta painamalla jotakin painiketta. Huomautuksia Kun virta kytketään päälle ja pois, käynnistys ja sammutusääni toistetaan. Jos tallennin alustetaan ( s. 77), myös käynnistys/sammutusäänen tiedot poistetaan, eikä käynnistys ja sammutusääntä toisteta. Jos haluat palauttaa käynnistys/sammutusäänen tiedot, liitä laite tietokoneeseen ja kopioi oletusäänitiedot tallentimeen käyttämällä toimitettua Olympus Sonority ohjelmistoa ( s. 86). 20 Näyttö aktivoituu, ja virta kytkeytyy päälle.

21 HOLD Jos tallennin asetetaan HOLD tilaan, käytössä olevat asetukset säilytetään ja kaikki painikkeet poistetaan käytöstä. Tämä ominaisuus on hyödyllinen silloin, kun tallenninta on pidettävä laukussa tai taskussa. Tämän tilan avulla voidaan myös estää äänityksen pysäyttäminen vahingossa. Tallentimen asettaminen HOLD tilaan Siirrä POWER/HOLD kytkin [HOLD] asentoon. HOLD tilasta poistuminen Siirrä POWER/HOLD kytkin A asentoon. 1 HOLD Kun sana [Hold] tulee näyttöön, tallennin on asetettuna HOLD tilaan. Huomautuksia Jos painat mitä tahansa näppäintä HOLD tilassa, kellonäyttö syttyy kahden sekunnin ajaksi, mutta tallenninta ei käytetä. Jos HOLD tila on käytössä kuuntelun (tallennuksen) aikana, laitteen toimintoja ei voi käyttää kuuntelutilassa (tallennustilassa). (Kun kuuntelu tai tallennus on päättynyt käytettävissä olevan muistitilan täyttyessä, laite pysähtyy.) Tallenninta voidaan ohjata kauko ohjaimella RS30W (lisävaruste) myös HOLD tilassa. 21

22 Ajan ja päivämäärän asettaminen [Time & Date] 1 Ajan ja päivämäärän asettaminen Jos asetat ajan ja päivämäärän etukäteen, jokaisen tiedoston tallennusaika tallentuu automaattisesti. Ajan ja päivämäärän asettaminen etukäteen helpottaa tiedostojen hallintaa. Kun tallentimen hankittuasi käytät sitä ensimmäistä kertaa tai kun laitteeseen on asennettu paristot sen oltua käyttämättömänä pitkän aikaa, näyttöön tulee teksti [Set Time & Date]. Kun sana Hour vilkkuu, tee asetus aloittaen vaiheesta 1. + painike 9 0 painike `OK painike 2 Tee asetus painamalla painiketta + tai. Valitse seuraava kohde samalla tavalla painamalla 9 tai 0 ja tee asetus painamalla + tai. Voit valita 12 tai 24 tunnin näytön painamalla painiketta F1, kun asetat tuntia ja minuuttia. Esimerkki: 10:38 P.M 10:38 PM (Alkuasetus) 22:38 Voit valita Month, Day ja Year asetusten esitysjärjestyksen painamalla painiketta F1, kun asetat näitä tietoja. Esimerkki: M 24D 2011Y (Alkuasetus) 24D 3M 2011Y 2011Y 3M 24D 3 Määritä asetus painamalla `OK painiketta. 1 Valitse asetettava asetus painamalla painiketta 9 tai 0. Valitse vaihtoehto Hour, Minute, Year, Month tai Day vilkkuvalla osoittimella. Kello käynnistyy asetetusta päivämäärästä ja ajasta. Paina `OKpainiketta aikamerkin mukaan. 22

23 Ajan ja päivämäärän asettaminen [Time & Date] Huomautuksia Jos painat `OK painiketta asetustapahtuman aikana, tallennin tallentaa siihen mennessä tehdyt asetukset. DM 670: Asetusten määrittämisen jälkeen kuuluu viesti, jossa kehotetaan valitsemaan [Off], ja näyttö siirtyy [Voice Guide] asetusten määrittämiseen ( s. 75). Jos et halua käyttää ohjaustoimintoa, valitse [Off]. Ajan ja päivämäärän vaihtaminen Kun haluat näyttöön [Time & Date] ja [Remain] asetuksen, paina STOP (4) painiketta ja pidä sitä painettuna tallentimen ollessa pysäytettynä. Jos nykyinen aika ja päivämäärä eivät ole oikein, aseta ne alla olevien ohjeiden mukaan. 2 Valitse [Device Menu] välilehti painamalla painiketta + tai. Voit vaihtaa valikkonäyttöä siirtämällä asetusvälilehden osoitinta. 3 Siirry määritettävän asetuksen kohdalle painamalla `OK painiketta. [Device Menu] tulee näyttöön. 4 Valitse [Time & Date] painamalla painiketta + tai. 1 Ajan ja päivämäärän asettaminen MENU/SCENE painike F2 painike 5 Paina `OK painiketta. [Time & Date] tulee näyttöön. Hour vilkkuu näytössä. Se ilmaisee ajan ja päivämäärän asetusprosessin alkamisen. + painike `OK painike 1 Paina MENU/SCENE painiketta tallentimen ollessa pysäytettynä. Valikko ilmestyy näyttöön ( s. 51). Seuraavat vaiheet ovat samat kuin vaiheet 1 3 kohdassa Ajan ja päivämäärän asettaminen [Time & Date] ( s. 22). 6 Sulje valikkonäyttö painamalla F2 (EXIT). 23

24 microsd kortin asettaminen ja irrottaminen 1 microsd kortin asettaminen ja irrottaminen Käyttöoppaassa mainittu microsd tarkoittaa sekä microsd että microsdhc korttia. Tässä tallentimessa tietoja voidaan tallentaa sisäänrakennetun muistin lisäksi erikseen myytävään microsd korttiin. microsd kortin asettaminen 1 Avaa kortin suojakansi tallentimen ollessa pysäytettynä. 2 Työnnä microsd kortti oikein päin korttiaukkoon kuvassa näkyvällä tavalla. Kun asetat microsd kortin paikalleen, pidä sitä suorassa. Jos asetat microsd kortin paikalleen väärin päin tai väärässä kulmassa, saatat vioittaa kosketusosaa tai aiheuttaa kortin jumiutumisen laitteeseen. Jos microsd korttia ei ole asetettu kunnolla paikalleen, tietoja ei välttämättä voida kirjoittaa korttiin. 3 Sulje kortin suojakansi huolellisesti. Kun asetat microsd kortin laitteeseen, tallennusvälineen vaihtoruutu tulee näyttöön. 4 Kun haluat tallentaa microsd kortille, paina painiketta + tai ja valitse [Yes]. 5 Määritä asetus painamalla `OK painiketta. 24

25 microsd kortin asettaminen ja irrottaminen Huomautuksia Tallennusvälineeksi voidaan vaihtaa sisäinen muisti ( s. 64). Joissakin tapauksissa laite ei pysty tunnistamaan muilla laitteilla, esimerkiksi tietokoneella, alustettuja microsd kortteja. Muista alustaa microsd kortit ennen käyttöä tällä tallentimella ( s. 77). microsd kortin irrottaminen 1 Avaa kortin suojakansi tallentimen ollessa pysäytettynä. 2 Irrota microsd kortti paikaltaan painamalla sitä sisäänpäin ja anna sen tulla osittain ulos korttiaukosta. 3 Sulje kortin suojakansi huolellisesti. Huomautuksia Jos päästät sormesi irti nopeasti sen jälkeen, kun olet työntänyt microsd kortin sisään, se saattaa lennähtää ulos voimakkaasti. Tarkista Olympuksen verkkosivuilta, mitkä microsd kortit sopivat käytettäviksi tässä tallentimessa. On mahdollista, että tallennin ei tunnista oikein joitakin microsd kortteja, jotka eivät ole yhteensopivia tämän tallentimen kanssa. Jos microsd korttia ei tunnisteta, irrota kortti ja pane se takaisin paikalleen varmistaaksesi, tunnistaako tallennin kortin. microsd kortin tiedonkäsittelyteho huonontuu, jos kortille tallennetaan ja siltä poistetaan tiedostoja toistuvasti. Alusta tällöin microsd kortti ( s. 77). 1 microsd kortin asettaminen ja irrottaminen Kortti on näkyvästi korttiaukon ulkopuolella, ja sen voi ottaa pois turvallisesti. Jos microsd kortti poistetaan, kun [Memory Select] asetukseksi on valittu [microsd Card], asetukseksi vaihtuu automaattisesti [Built-in Memory Selected]. 25

26 [Home] näytön toiminnot Voit käyttää tallenninta sekä digitaalisena sanelulaitteena että digitaalisena musiikkisoittimena. 3 Paina `OK painiketta. 1 [Home] näytön toiminnot + painike `OK painike LIST painike 1 Valitse LIST painiketta painelemalla [Home] näyttö. [Home] tulee näyttöön. Jos toiminto oppaan näyttöosassa näkyy [Home], voit palata alkunäyttöön painamalla F1 painiketta. 2 Valitse tila painamalla + tai. Kun valitaan [Recorder]: Tallennin siirtyy [Recorder] tilaan. Voit äänittää ja toistaa tallentimella tallennettuja tiedostoja ( s. 31, s. 38). Kun valitaan [Music] (Audible) tai [Podcast]: Tallennin siirtyy [Music] (Audible) tai [Podcast] tilaan, ja voit toistaa tallentimeen siirrettyjä musiikkitiedostoja ( s. 38). 26 Huomaa Tallennuksen aikana tilaa ei voi vaihtaa ilman, että tallennin pysäytetään.

27 Kansioita koskevat huomautukset Tallennusvälineenä voidaan käyttää sisäänrakennettua muistia tai microsd korttia. Tallennusvälineestä riippumatta äänitiedostot, musiikkitiedostot ja sisältötiedostot erotellaan ja tallennetaan erikseen [Recorder], [Music], [Podcast] ja [Audible] kansioihin haarautuviin hakupuihin järjestettyinä. Äänitekansioiden käyttö [Folder A] [Folder E] kansiossa [Recorder] ovat äänitteille tarkoitettuja kansioita. Kun haluat äänittää tallentimella, valitse yksi viidestä kansiosta ja äänitä. 1 Home Voit vaihtaa tilan [Home] näytössä. Recorder Folder A Folder B Folder C Kansio Tiedosto Kansioita koskevat huomautukset Folder D 004 Folder E 200 Jokaiseen kansioon voidaan tallentaa enintään 200 tiedostoa. Huomaa [Recorder] kansion alla sijaitsevia tiedostoja tai kansioita ei näytetä tallentimessa. 27

28 Kansioita koskevat huomautukset Musiikkitiedostokansion käyttö Kun musiikkitiedostoja siirretään Windows Media Player ohjelmaa käyttävään laitteeseen, kansio luodaan automaattisesti kuunneltavan musiikin kansioon, jonka rakenne on alla olevan kaavion mukaisesti kerroksellinen. Samassa kansiossa olevat musiikkitiedostot voidaan järjestää uudelleen haluttuun järjestykseen ja kuunnella ( s. 66). 1 Kansioita koskevat huomautukset Home Music Ensimmäinen taso Artist 01 Artist 02 Artist 03 Toinen taso Album 01 Album 02 Album Jokaiseen kansioon voidaan tallentaa enintään 200 tiedostoa. Kansioon [Music] voidaan luoda enintään 200 kansiota [Music] kansio mukaan lukien. Kansio Tiedosto 28

29 Kansioita koskevat huomautukset Podcast sisältökansion käyttö Podcastien tallennukseen käytettävä [Podcast] kansio valmistellaan etukäteen. Olympus Sonoritystä lähetettyjä ohjelmia (tiedostoja) voidaan toistaa. Kun tallennin on pysäytetty avaa [Podcast] kansio [Home] valikosta, kun haluat nähdä luettelon kansiossa olevista tiedostoista ja kansioista. Home Podcast Kansioon [Podcast] voidaan luoda enintään 200 kansiota [Podcast] kansio mukaan lukien. Audible kansion käyttö Ensimmäinen taso Program 01 Program 02 Program 03 Toinen taso Jokaiseen kansioon voidaan tallentaa enintään 200 tiedostoa. Audible tiedostot voidaan ohjata Audible sivustosta tallentimeen käyttämällä AudibleManageria ( s. 94) tai Windows Media Playeriä. Kun Audible tiedostoja ohjataan tallentimeen AudibleManagerin avulla, Audible tiedostojen toistamista varten luodaan automaattisesti [Audible] kansio [Music] kansioon, ja tiedostot tallennetaan sinne. Kun Audible tiedostoja ohjataan tallentimeen Windows Media Playerin avulla, toistamista varten luodaan automaattisesti [Artist] kansio [Music] kansioon samoin kuin musiikkitiedostoille, ja tiedostot tallennetaan sinne. 1 Kansioita koskevat huomautukset Ensimmäinen taso Toinen taso Home Music Audible Artist 01 Album Kansioon [Audible] voidaan luoda enintään 200 kansiota [Audible] kansio mukaan lukien. Artist 02 Artist 03 Album 02 Album Jokaiseen kansioon voidaan tallentaa enintään 200 tiedostoa. 29

30 Kansioiden ja tiedostojen valinta Voit vaihtaa kansiota laitteen ollessa pysäytettynä tai toiston aikana. Lisätietoja kerroksellisesta kansiorakenteesta on kohdassa, jonka otsikkona on Tietoja kansioista ( s. 27). [Home] näyttö Äänitekansioiden käyttö 1 Kansioiden ja tiedostojen valinta Kansioluettelonäyttö (Ensimmäinen taso) Kansioluettelonäyttö Tiedostoluettelonäyttö Tiedostonäyttö Kuunneltavan musiikin kansioiden käyttö Kansioluettelonäyttö (Toinen taso) Tiedostoluettelonäyttö Tiedostonäyttö Kun valitaan [Music] kansio. Liikkuminen eri tasoilla } Palaa: LIST painike Aina kun painat tätä painiketta, näyttö palaa yhden tason ylöspäin. 0 painiketta voidaan käyttää myös LIST painikkeena luettelonäytössä. Kun painat LIST painiketta ja pidät sitä painettuna kansiorakenteessa liikuttaessa, laite palaa tiedostonäyttöön. { Jatkad: `OK painike Aina kun painat tätä painiketta, aukeaa näytön luettelosta valittu kansio tai tiedosto ja näyttö siirtyy yhtä tasoa alemmaksi. 9 painiketta voidaan käyttää myös `OK painikkeena luettelonäytössä. Painike + tai Valitse kansio tai tiedosto. [Home] näyttö: Mahdollistaa tallentimen tilan vaihtamisen ( s. 26). Tiedostonäyttö: Valitun tiedoston tiedot näkyvät näytössä. Laite siirtyy kuunteluvalmiustilaan. Luettelonäyttö: Tähän laitteeseen tallennetut kansiot ja tiedostot näkyvät näytössä. 30

31 Äänitysohjeet Tallennus Valitse ennen äänityksen aloittamista jokin kansioista [&] [*]. Näitä viittä kansiota voi käyttää äänitystyyppien erittelyyn, esimerkiksi kansiota [&] voidaan käyttää yksityisten tietojen tallennukseen ja kansiota ['] yritystietojen säilytykseen. a b c d REC (s) painike STOP (4) painike 1 Valitse tallennuskansio ( s. 27). 2 Voit aloittaa äänityksen painamalla painiketta REC (s). LED merkkivalo palaa ja [K] näkyy näytössä. Käännä mikrofoni tallennettavan äänilähteen suuntaan. [Rec Mode] tilaa ei voi muuttaa laitteen ollessa äänitysvalmiustilassa eikä sen äänittäessä. Tee tämä asetus tallentimen ollessa pysäytettynä ( s. 54). Tämä tallennin on suunniteltu äänittämään puhtaasti ja tasalaatuisesti myös olosuhteissa, joissa tallennettavan äänen voimakkuus vaihtelee huomattavasti. Äänitteiden laatua voi kuitenkin tällöin parantaa säätämällä äänitystasoa manuaalisesti ( s. 54). Sisäänrakennetun stereomikrofonin sijoittaminen näytön yläpuolelle sopii stereoäänitykseen. Jos mikrofoni on äänitettäessä näytön alapuolella, oikea stereoäänitys ei ole mahdollista, koska alkuperäinen ääni tallentuu vaiheisuudeltaan käänteisesti. 3 Voit pysäyttää tallennuksen painamalla painiketta STOP (4). [L] tulee näyttöön. f Tiedoston pituus f 2 Tallennus e a Tallennustilan ilmaisin b Jäljellä oleva tallennusaika c Kulunut tallennusaika d Jäljellä olevan muistin ilmaisinpalkki e Tasomittari (muuttuu äänitystason ja äänitystoiminnon asetusten mukaan.) Huomautuksia Varmista, ettei tallennuksen alkua menetetä: varmista, että LED merkkivalo tai tilan ilmaisin palaa näytössä. 31

32 Tallennus 2 Tallennus Kun tallennusaikaa on jäljellä alle 60 sekuntia, LED merkkivalo alkaa vilkkua. Kun tallennusaikaa on jäljellä 30 tai 10 sekuntia, merkkivalon vilkkuminen nopeutuu. [Folder Full] tulee näkyviin, kun tallennusta ei voida enää jatkaa. Valitse toinen kansio tai poista tarpeettomat tiedostot, ennen kuin äänität mitään muuta ( s. 48). [Memory Full] merkkivalo syttyy, kun muisti on täynnä. Poista kaikki tarpeettomat tiedostot, ennen kuin äänität mitään muuta ( s. 48). Jos tallentimeen asennetaan microsd kortti, muista varmistaa tallennusmediaksi joko [Built in Memory] tai [microsd Card], jotta virheitä ei pääse tapahtumaan ( s. 64). Jos painiketta REC (s ) painetaan, kun on valittu muu kuin tallennustoiminto, [Cannot record in this folder] tulee näkyviin. Valitse jokin kansioista [Folder A] [Folder E] ja aloita äänitys uudelleen. Tallennusväline kannattaa alustaa tallentimessa ennen tallennusta ( s. 77). On mahdollista tallentaa yli 2 GB:n tiedostoja: Tallennus jatkuu, vaikka yksittäisen tiedoston koko ylittäisi 2 GB linear PCM muotoisessa tallennuksessa. Tiedosto tallennetaan erillisiin 2 GB:n kokoisiin tiedostoihin. Niitä kohdellaan useinta tiedostoina toiston aikana. Kun tallennuksen koko ylittää 2 GB, kansiossa olevien tiedostojen määrä voi ylittää 200 tiedostoa. Tallennin ei tunnista 201. tai myöhempää tiedostoa, joten tarkista asia kytkemällä tallennin tietokoneeseen. 32

33 Tallennus Äänitysasetukset Tauko [Mic Select] ( s. 53) [Mic Sense] ( s. 53) [Rec Mode] ( s. 54) [Rec Level] ( s. 54) [Zoom Mic] ( s. 55) [Low Cut Filter] ( s. 55) [VCVA] ( s. 55) [V Sync. Rec] ( s. 56) Valitse, otetaanko sisäänrakennettu mikrofoni käyttöön vai pois käytöstä. Asettaa äänitysherkkyyden. Asettaa jokaisen äänitysmuodon tallennusnopeuden. Voit valita määritetäänkö äänitystaso automaattisesti vai säädätkö sen manuaalisesti. Asettaa sisäänrakennetun stereomikrofonin suuntakuvion. Tämä toiminto voi vähentää ilmastointilaitteiden, projektorien ja muiden vastaavanlaisten äänilähteiden aiheuttamaa kohinaa. Asettaa ääniaktivointitoiminnon (VCVA) kynnystason. Asettaa äänen synkroniäänityksen käynnistystason. Paina REC (s) painiketta laitteen ollessa äänitystilassa. [ ] tulee näyttöön. Tallennin sammuu, jos se jätetään taukotilaan yli 120 minuutin ajaksi. Äänityksen jatkaminen: Paina REC (s) painiketta uudelleen. Äänitys jatkuu siitä, mihin se keskeytettiin. Äänityksen sisällön nopea tarkistaminen Paina `OK painiketta laitteen ollessa äänitystilassa. 2 Tallennus [Timer Rec] ( s. 70) Asettaa ajastintallennuksen. [Rec Scene] ( s. 58) [Rec Monitor] ( s. 59) Asettaa äänitysasetukset äänitysolosuhteita tai ympäristöä vastaaviksi. Valitse, otetaanko äänityksen seurantaääni EAR liittimestä vai ei. [ ] tulee näyttöön. Äänitys pysähtyy ja laite soittaa juuri äänitetyn tiedoston. 33

34 Tallennus 2 Tallennus Kuunteleminen äänitettäessä Jos aloitat tallennuksen liitettyäsi korvakuulokkeen tallentimen EAR liittimeen, voit kuulla tallennettavan äänen. Äänityksenseurantavoimakkuutta voi säätää painamalla painiketta + tai. Liitä kuulokkeet tallentimen EAR liittimeen. Kun tallennus on alkanut, kuulet tallennettavan äänen kuulokkeista. EAR liittimeen Tallennusolosuhteiden vaihtaminen [Rec Scene] Voit vaihtaa äänitysasetuksia helposti valitsemalla olosuhteet, jotka vastaavat käyttötilannetta parhaiten ( s. 58). MENU/SCENE painike + painike `OK painike 1 Pidä MENU/SCENE painike painettuna tallentimen ollessa pysäytettynä. 2 Valitse [Rec Scene] painamalla painiketta + tai. Huomautuksia Äänitystasoa ei voi säätää äänenvoimakkuuden säätöpainikkeella. Korvien ärtymisen välttämiseksi pane kuulokkeet korviin vasta säädettyäsi äänenvoimakkuuden sopivaksi. Älä vie kuulokkeita mikrofonin lähelle, koska tällöin ääni saattaa kiertää. Jos ulkoinen kaiutin on äänityksen aikana kytkettynä, ääni voi alkaa kiertää. Suosittelemme, että käytät äänityksen seurantaan kuulokkeita tai määrität asetuksen [Rec Monitor] pois päältä [Off] äänityksen ajaksi ( s. 59). 3 Paina `OK painiketta. 4 Valitse tallennustila painamalla + tai Paina `OK painiketta.

35 Tallennus Asetussuositukset äänitysolosuhteiden mukaiset Tallennin on aluksi asetettu [WMA 128 kbps] tilaan, joten voit tehdä laadukkaita stereotallenteita heti laitteen hankinnan jälkeen. Äänittämisen liittyvien toimintojen asetukset voidaan tehdä täsmällisesti äänitysolosuhteisiin sopiviksi. Seuraava taulukko näyttää suositusasetukset eräille esimerkkiäänitysolosuhteille. Äänitystilanne Luennot isoissa tiloissa Konferenssit, joissa on paljon ihmisiä Kokoukset ja liikeneuvottelut, joissa on vähän ihmisiä Sanelu, kun on paljon taustamelua Musiikki, linnunlaulu ja junien äänet Suositellut asetukset [Rec Mode] ( s. 54) [PCM]: [44.1kHz/16bit] [MP3]: [128kbps] [WMA]: [128 kbps] [MP3]: [128kbps] [WMA]: [128 kbps] [MP3]: [128kbps] [WMA]: [128 kbps] [WMA]: [64 kbps] [PCM]: [48kHz/16bit] [Mic Sense] ( s. 53) [High] [Middle] [Low] Aseta mikrofonin herkkyys kohteen äänenvoimakkuuden mukaan. [Low Cut Filter] ( s. 55) [On] [Off] [Zoom Mic] ( s. 55) [+6] [Off] 2 Tallennus Tällä tallentimella tallennetuille tiedostoille luodaan automaattisesti tiedostonimet. DM WMA Käyttäjätunnus: Digitaaliseen äänitallentimeen asetettu nimi. 2 Tiedostonumero: Tiedostonumerot määritetään järjestyksessä riippumatta tallennusvälineen muutoksista. 3 Tunniste: Tunnisteet tiedostomuodoille, joihin laitteella tallennetaan. Linear PCM muoto.wav MP3 muoto.mp3 WMA muoto.wma 35

36 Tallennus 2 Tallennus Äänittäminen ulkoisesta mikrofonista tai muista laitteista Tallentimeen voi äänittämistä varten kytkeä ulkoisen mikrofonin ja muita laitteita. Ne kytketään seuraavalla tavalla. Älä kytke laitteita tallentimen liittimeen äläkä irrota niitä äänitettäessä. Äänittäminen ulkoisen mikrofonin avulla: Ulkoinen mikrofoni kytketään tallentimen MIC liittimeen. MIC liittimeen Kompakti zoom mikrofoni (suuntaava): ME32 Mikrofoniin on integroitu jalusta, joten se voidaan sijoittaa pöydälle ja äänittää konferenssi tai luento kauempaa. Erittäin herkkä yksikanavainen mikrofoni melunvaimennuksella (suuntaava): ME52W Tällä mikrofonilla äänitetään ääntä etäältä ja samalla vaimennetaan ympäröivää hälyääntä. Solmiomikrofoni (pallokuvioinen): ME15 Pieni lähes huomaamaton mikrofoni solmiokiinnikkeellä. Puhelinmikrofoni: TP7 Tätä kuulokkeen kaltaista mikrofonia voidaan käyttää puheluiden aikana. Näin puhelimesta tuleva ääni saadaan tallennettua kirkkaana. 36 Soveltuvat ulkoiset mikrofonit (valinnainen) ( s. 106) Stereomikrofoni: ME51S Läpimitaltaan suuri sisäänrakennettu mikrofoni mahdollistaa herkän stereotallennuksen. 2 kanavainen mikrofoni (pallokuvioinen): ME30W Nämä Plug in Power yhteensopivat pallokuvioiset mikrofonit ovat erittäin herkkiä, joten ne soveltuvat erinomaisesti musiikkiesitysten taltiointiin. Kompakti suuntamikrofoni (suuntaava): ME31 Suuntamikrofonista on hyötyä äänitettäessä esimerkiksi ulkona linnunlaulua. Huomautuksia Sisäänrakennettu mikrofoni kytkeytyy pois toiminnasta, kun ulkoinen mikrofoni kytketään tallentimen MIC liittimeen. Plug in power toiminnon tukemia mikrofoneja voi myös käyttää. Kun ulkoista monomikrofonia käytetään [Rec Mode] asetuksen ollessa stereotallennustilassa, vain vasemman kanavan ääni tallennetaan ( s. 54). Kun ulkoista stereomikrofonia käytetään [Rec Mode] asetuksen ollessa monotallennustilassa, tallennus on mahdollista vain vasemman kanavan mikrofonilla ( s. 54).

37 Tallennus Äänittäminen muista laitteista: Tällä laitteella voi äänittää toisesta laitteesta kytkemällä sen audiolähtö (kuulokeliitin) ja tämän laitteen MIC liitin toisiinsa liitäntäjohdolla KA333 (valinnainen). Äänittäminen tästä laitteesta muihin laitteisiin: Tästä laitteesta voi äänittää muihin laitteisiin kytkemällä ulkoisen laitteen audiotulo (mikrofoniliitin) tämän laitteen EAR liittimeen liitäntäjohdolla KA333 (valinnainen). MIC liittimeen Muiden laitteiden audiolähtöliittimet EAR liittimeen 2 Tallennus Muiden laitteiden audiotuloliittimet Huomaa Jos et onnistu tuottamaan tällä laitteella selkeää äänitettä äänitystasoa säädettyäsikään ( s. 54), syynä voi olla kytkettyjen laitteiden liian korkea tai matala lähtötaso. Kun ulkoisia laitteita on kytkettyinä, tee äänityskoe ja säädä ulkoisten laitteiden lähtötasot. Huomaa Kun muutat äänentoistoon liittyviä asetuksia, myös EAR liittimelle lähetettävä signaali muuttuu ( s. 60, s. 62). 37
