1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

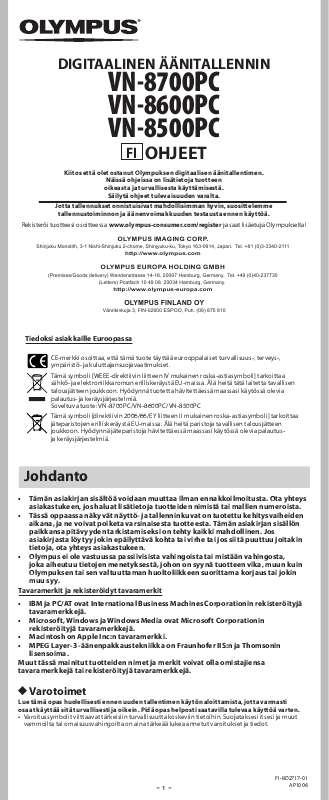

2 Käsikirjan tiivistelmä +81 (0) OLYMPUS EUROPA HOLDING GMBH (Premises/Goods delivery) Wendenstrasse 14-18, Hamburg, Germany. Tel. +49 (0) (Letters) Postfach Hamburg, Germany. OLYMPUS FINLAND OY Vänrikinkuja 3, FIN ESPOO, Puh. (09) Tiedoksi asiakkaille Euroopassa CE-merkki osoittaa, että tämä tuote täyttää eurooppalaiset turvallisuus-, terveys-, ympäristö- ja kuluttajansuojavaatimukset. Tämä symboli [WEEE-direktiivin liitteen IV mukainen roska-astiasymboli] tarkoittaa sähkö- ja elektroniikkaromun erilliskeräystä EU-maissa. jäteparistoja hävitettäessä maassasi käytössä olevia palautusja keräysjärjestelmiä. Johdanto Tämän asiakirjan sisältöä voidaan muuttaa ilman ennakkoilmoitusta. Ota yhteys asiakastukeen, jos haluat lisätietoja tuotteiden nimistä tai mallien numeroista. Tässä oppaassa näkyvät näyttö- ja tallenninkuvat on tuotettu kehitysvaiheiden aikana, ja ne voivat poiketa varsinaisesta tuotteesta. Tämän asiakirjan sisällön paikkansa pitävyyden tarkistamiseksi on tehty kaikki mahdollinen. Jos asiakirjasta löytyy jokin epäilyttävä kohta tai virhe tai jos siitä puuttuu joitakin tietoja, ota yhteys asiakastukeen. Olympus ei ole vastuussa passiivisista vahingoista tai mistään vahingosta, joka aiheutuu tietojen menetyksestä, johon on syynä tuotteen vika, muun kuin Olympuksen tai sen valtuuttaman huoltoliikkeen suorittama korjaus tai jokin muu syy. Tavaramerkit ja rekisteröidyt tavaramerkit IBM ja PC/AT ovat International Business Machines Corporationin rekisteröityjä tavaramerkkejä. Microsoft, Windows ja Windows Media ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. Macintosh on Apple Inc:n tavaramerkki. MPEG Layer-3 -äänenpakkaustekniikka on Fraunhofer IIS:n ja Thomsonin lisensoima. Muut tässä mainitut tuotteiden nimet ja merkit voivat olla omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. h Varotoimet Lue tämä opas huolellisesti ennen uuden tallentimen käytön aloittamista, jotta varmasti osaat käyttää sitä turvallisesti ja oikein. Pidä opas helposti saatavilla tulevaa käyttöä varten. Varoitussymbolit viittaavat tärkeisiin turvallisuutta koskeviin tietoihin. Suojataksesi itsesi ja muut vammoilta tai omaisuusvahingoilta on aina tärkeää lukea annetut varoitukset ja tiedot FI-BD AP1006 Käytön aloittaminen h Osaluettelo 1 2 % $ ( & * 3 4 ^ 1 EAR (Kuuloke) -liitin 2 MIC (Mikrofoni) -liitin 3 Sisäänrakennettu mikrofoni 4 Tallennuksen merkkivalo 5 Sisäänrakennettu kaiutin 6 +-painike 7 REC (s) (tallennus) -painike 8 9-painike 9 FOLDER/INDEX/ SCENE-painike 0 -painike! `OK/MENU-painike # 0-painike $ STOP (4)-painike % Näyttö (nestekidepaneeli) ^ POWER/HOLD-kytkin & USB-liitin * Paristotilan kansi ( Hihnan reikä Näyttö (nestekidepaneeli): Näytössä näkyvää merkkikokoa voidaan muuttaa. (katso "Font Size" s. 13) Kun [Font Size] -asetukseksi on valittu [Large] Kun [Font Size] -asetukseksi on valittu [Small].! # 0 1 Nykyisen tiedoston numero/kansion tallennettujen tiedostojen yhteismäärä 2 Kansion ilmaisin 3 Tallentimen tilan ilmaisin 4 Tallennustilassa: Kulunut äänitysaika Low Cut Filter -ilmaisin $ Voice Filter -ilmaisin*1 Tiedoston lukituksen ilmaisin Paristoilmaisin Äänitystilan ilmaisin Tallennustilassa: Jäljellä oleva Tallennustilassa: Jäljellä olevan muistin ilmaisinpalkki*2 Toisto- tai pysäytystilassa: # Tallennuspäivämäärä ja -aika*2 Toistokohdan ilmaisinpalkki*2 Toistotilassa: Kulunut toistoaika 5? Mikrofonin herkkyyden ilmaisin! VCVA -ilmaisin Toisto- tai pysäytystilassa: Tiedoston pituus 0 Toistotilan ilmaisin! Tiedoston nimi*2 *1 Vain VN-8700PC/VN-8600PC *2 Tämä kohde näytetään, kun [Font Size] -asetukseksi on valittu vain [Small]. h Paristojen asentaminen 1 Paina kevyesti nuolta ja työnnä paristotilan kansi auki. Tässä tallentimessa ei saa käyttää mangaaniparistoja. Pysäytä tallennin ennen paristojen vaihtamista. Paristojen poistaminen tallentimen käytön aikana voi aiheuttaa toimintahäiriön, kuten tiedoston vioittumisen tms Aseta AAA-kokoiset alkaliparistot ja varmista, että niiden napaisuudet (= ja -) ovat oikein. 3 Sulje paristotilan kansi huolellisesti painamalla sitä suuntaan A ja työntämällä suuntaan B. Paristoilmaisin: Kun kuvake [ ] tulee näyttöön, vaihda paristot mahdollisimman pian. Kun paristojen varaus on vähissä, ilmoitukset [s] ja [Battery Low] tulevat näyttöön ja tallennin lakkaa toimimasta. Poista paristot, jos et aio käyttää tallenninta pitkään aikaan. Paristoja vaihdettaessa on suositeltavaa käyttää AAA-alkaliparistoja tai Olympuksen ladattavia Ni-MH-akkuja. h Virran kytkeminen/katkaiseminen Virran kytkeminen: Kun tallentimen virta on katkaistuna, siirrä POWER/HOLD-kytkintä nuolen osoittamaan suuntaan. Näyttö aktivoituu, ja virta kytkeytyy päälle. Virran katkaiseminen: Työnnä POWER/HOLD-kytkintä nuolen osoittamaan suuntaan vähintään 1 sekunnin ajan. Näyttö sammuu, ja virta katkeaa. Palautustoiminto muistaa kohdan, johon tallennin pysähtyi ennen virran katkaisua. Virransäästötila Jos tallennin on ollut pysäytettynä tai käyttämättä yli 5 minuutin ajan käynnistyksen jälkeen, näyttö sammuu ja laite siirtyy valmiustilaan (virransäästötilaan). Voit poistua valmiustilasta ja käynnistää näytön painamalla mitä tahansa painiketta. h HOLD Tallentimen asettaminen HOLD-tilaan (A): Siirrä POWER/HOLD-kytkin HOLD-asentoon. A B Kun sana [Hold] tulee näyttöön, tallennin on asetettuna HOLD-tilaan. HOLD-tilasta poistuminen (B): Siirrä POWER/HOLD-kytkin C-asentoon. C Huomautuksia: Jos painat mitä tahansa näppäintä HOLD-tilassa, kellonäyttö välkkyy kahden sekunin ajan, mutta tallennin ei muutoin reagoi näppäimenpainallukseen.

3 Jos HOLD-tila on käytössä kuuntelun (tallennuksen) aikana, laitteen toimintoja ei voi käyttää kuuntelutilassa (tallennustilassa). (Kun kuuntelu tai tallennus on päättynyt käytettävissä olevan muistitilan täyttyessä, laite pysähtyy.) h Ajan ja päivämäärän asettaminen [Time & Date] Jos asetat ajan ja päivämäärän etukäteen, jokaisen tiedoston tallennusaika tallentuu automaattisesti. Ajan ja päivämäärän asettaminen etukäteen helpottaa tiedostojen hallintaa. Kun paristot asennetaan ensimmäistä kertaa tai aina, kun paristot vaihdetaan, Tunti-ilmaisin vilkkuu Valitse asetettava asetus painamalla painiketta 9 tai 0. Valitse vaihtoehto "hour", "minute", "year", "month" tai "day" vilkkuvalla osoittimella. 2 Tee asetus painamalla painiketta + tai. Valitse seuraava kohde samalla tavalla painamalla painiketta 9 tai 0 ja tee asetus painamalla painiketta + tai -. Voit valita 12 tai 24 tunnin näytön painamalla painiketta FOLDER/INDEX/SCENE, kun asetat tuntia ja minuuttia. Voit valita "month"-, "day"- ja "year" -asetusten esitysjärjestyksen painamalla painiketta FOLDER/INDEX/ SCENE, kun asetat näitä tietoja. 3 Määritä asetus painamalla ` OK/MENUpainiketta. Kello käynnistyy asetetusta päivämäärästä ja ajasta. Paina ` OK/MENU-painiketta aikamerkin mukaan. Kun haluat näyttöön [Time & Date]- ja [Remain]asetuksen, paina STOP (4)-painiketta ja pidä sitä painettuna tallentimen ollessa pysäytettynä. Ajan ja päivämäärän vaihtaminen Valitse [Time & Date] [Device Menu] -valikosta. (katso "Valikkoasetus" s. 9, "Time & Date" s. 14) h Kansioita koskevia huomautuksia Tallentimessa on viisi kansiota: [F], [G], [H], [I] ja [W]. Voit vaihtaa kansiovalintaa painamalla FOLDER/INDEX/SCENE-painiketta, kun tallennin on pysäytettynä. a Kansion ilmaisin a Huomaa: Jokaiseen kansioon voidaan tallentaa enintään 200 tiedostoa. Äänitysohjeet h Äänitys Valitse ennen äänityksen aloittamista jokin kansioista [&][*]. Näitä viittä kansiota voi käyttää äänitystyyppien erittelyyn, esimerkiksi kansiota [&] voidaan käyttää yksityisten tietojen tallennukseen ja kansiota ['] yritystietojen säilytykseen. 1 Valitse haluamasi kansio painamalla FOLDER/ INDEX/SCENE-painiketta. a Kansion ilmaisin Tuorein äänite tallentuu valitun kansion viimeiseksi tiedostoksi. a 2 Voit aloittaa tallennuksen painamalla painiketta REC (s). b Käännä mikrofoni tallennettavan c äänilähteen suuntaan. b Äänitystila/ d c Kulunut äänitysaika/ d Jäljellä oleva äänitysaika [Rec Mode] -tilaa ei voi muuttaa laitteen ollessa äänitysvalmiustilassa eikä sen äänittäessä. Tee tämä asetus tallentimen ollessa pysäytettynä. 3 Voit lopettaa äänityksen painamalla STOP (4)painiketta. e Tiedoston pituus e Huomaa: Vain VN-8700PC/VN-8600PC Jos stereotiloissa ([192 kbps] tai [128 kbps]) tallennettaessa käytetään tallentimen sisäänrakennettua mikrofonia, tuloksena on monotallenne, jossa sama ääni tallennetaan sekä vasemmalle (Lch) että oikealle kanavalle (Rch) h Tauko Paina REC (s)-painiketta laitteen ollessa äänitystilassa. Tallennin pysähtyy 60 minuutin kuluttua, kun se on asetettu Rec Pause -tilaan. Äänityksen jatkaminen: Paina REC (s)-painiketta uudelleen. Äänitys jatkuu siitä, mihin se keskeytettiin. h Äänityksen sisällön nopea tarkistaminen Paina ` OK/MENUpainiketta laitteen ollessa äänitystilassa. Kun lopetat äänittämisen, laite soittaa juuri äänitetyn tiedoston. h Mikrofonin herkkyys Mikrofonin herkkyys on säädettävissä äänitystarpeiden mukaan. Valitse [Mic Sense] [Rec Menu] -valikosta. (katso "Valikkoasetus" s. 9, "Mic Sedot; Tallennin siirtyy seuraavan tiedoston alkuun. Kun tallennin on toistotilassa, paina painiketta 0. Paina 0-painiketta laitteen ollessa pysäytystilassa. Tallennin siirtyy edellisen tiedoston alkuun. Jos se pysähtyy keskelle tiedostoa, palaa tiedoston alkuun. Kun tallennin on toistotilassa, paina painiketta 0 kaksi kertaa. Tallennin siirtyy edellisen tiedoston alkuun. Huomautuksia: Kun siirryt tiedoston alkuun toiston aikana, tallennin aloittaa toiston hakemistomerkinnän ja väliaikaisen merkinnän kohdalta. Hakemistomerkintä ja väliaikainen merkintä ohitetaan, uml;än 16 hakemistomerkintää ja väliaikaista merkintää. Jos yrität asettaa enemmän kuin 16 hakemistomerkintää tai väliaikaista merkintää, näyttöön tulee hakemistojen tapauksessa ilmoitus [Index Full] ja väliaikaisten merkintöjen tapauksessa ilmoitus [Temp Mark Full]. Hakemistomerkintöjä tai väliaikaisia merkintöjä ei voi asettaa lukittuihin tiedostoihin. h Segmentin toistuvan kuuntelun aloittaminen Tämä toiminto mahdollistaa kuunnellun tiedoston osan kuuntelemisen toistuvasti. 1 Voit aloittaa kuuntelun painamalla painiketta `OK/MENU. 2 Paina REC (s)-painiketta kohdassa, josta haluat aloittaa segmentin toistuvan kuuntelun. Mahdollisuutta siirtyä nopeasti eteenpäin ja taaksepäin voi käyttää, kun kuvake [w] vilkkuu samalla tavalla kuin normaalisti kuunneltaessa. Voit siirtyä nopeasti mihin tahansa tiedoston myöhempään kohtaan tai sen loppuun. Kun kuvakkeen [w] vilkkuessa tullaan tiedoston loppuun, siitä tulee segmentin päättymiskohta ja toistuva kuuntelu alkaa. 3 Paina REC (s)-painiketta uudelleen kohdassa, johon haluat päättää segmentin toistuvan kuuntelun. Tallennin soittaa segmenttiä toistuvasti, kunnes sen toistuva kuuntelu lopetetaan. Huomaa: Toistonopeutta voidaan muuttaa segmentin toistuvan kuuntelun aikana tavallisen toistotilan tapaan. Jos toistuvan kuuntelun aikana lisätään hakemistomerkintä tai väliaikainen merkintä, segmentin toistuva kuuntelu peruutetaan ja tallennin palaa normaaliin toistotilaan. Segmentin toistuvan kuuntelun lopettaminen: Segmentin toistuva kuuntelu päättyy, kun painat mitä tahansa seuraavista painikkeista.

4 a Paina STOP (4)-painiketta b Paina REC (s )-painiketta c Paina painiketta 9. d Paina painiketta 0. h Poistaminen Valittu tiedosto voidaan poistaa kansiosta. Myös kaikki kansion tiedostot voidaan poistaa kerralla. 1 Valitse kansio tai tiedosto, jonka haluat poistaa Paina ERASE-painiketta tallentimen ollessa pysäytettynä. 3 3 Valitse painiketta + tai - painamalla [Erase in Folder] tai [File Erase]. 4 Paina ` OK/MENU -painiketta. 5 Valitse [Start] painamalla +. 6 Paina ` OK/MENU-painiketta. Näyttöön tulee teksti [Erase!] ja poistaminen aloitetaan. [Erase Done] tulee näyttöön, kun tiedosto on poistettu. Tiedostojen numerointi korjataan automaattisesti. Huomautuksia: Lukittuja tiedostoja sekä vain luku -tiedostoja (read-only) ei voi poistaa. Jos mitään toimintoa ei valita 8 sekunnin kuluessa, tallennin siirtyy pysäytystilaan. Käsittelyn suorittaminen voi kestää yli 10 Valitse [File Divide] [File Menu] Vain tällä tallentimella tallennettuja MP3-tiedostoja voidaan jakaa. Tallennin ei voi jakaa tiedostoja, kun kansiossa on yli 198 tiedostoa. Lukittuja tiedostoja ei voida jakaa. Tiedoston jakamisen jälkeen tiedoston ensimmäinen osa on nimeltään [File name_1.mp3] ja jälkimmäinen [File name_2.mp3]. Jos tiedoston äänitysaika on erittäin lyhyt, sitä ei ehkä voida jakaa, vaikka se olisi MP3-tiedosto. Älä poista paristoja tiedoston jakamisen Vakiotallennusherkkyys, joka soveltuu tarkoitukseesi sopiva toiminnon haluat käyttää tätä toimintoa, valitse [Rec Scene] -asetukseksi [Off]. Rec Scene Äänitysasetus voidaan valita [Memo]-, [Meeting]- ja [Conference]malleista äänitysolosuhteiden tai tilanteen mukaan. Voit myös tallentaa haluamasi äänitysasetuksen. 1 Valitse [Rec Scene] [Rec Menu] -valikosta. 2 Siirry määritettävän asetuksen kohdalle painamalla + tai - ja paina sitten painiketta `OK/MENU tai 9. Valikko-tilan valinnassa: Kun [Scene Select] on valittuna: Valitse haluamasi äänitysolosuhde painamalla + tai ja paina sitten painiketta `OK/MENU. [Off]: Poistaa toiminnon käytöstä. [Memo]: Soveltuu saneluun. [Meeting]: Soveltuu tallentamiseen kokouksissa. [Conference]: Soveltuu tallentamiseen seminaareissa, joihin osallistuu vähän ihmisiä. [User Setting]: Tallennus valikkoasetuksilla, jotka on tallennettu käyttämällä [Scene Save] -toimintoa. a Rec Scene -ilmaisin a Kun [Scene Save] on valittuna: Paina painiketta `OK/MENU. Voit tallentaa nykyiset [Rec Menu] -valikkoasetukset kohdassa [User Setting]. Jos haluat muuttaa [Rec Scene] -asetuksia, palaa [Scene Select] -näyttöön pitämällä FOLDER/INDEX/SCENE-painike painettuna yli 1 sekunti, kun tallennin on pysäytystilassa. Huomaa: Jos [Rec Scene] -asetukseksi on valittu muu kuin [Off], tallennustoimintojen valikkoasetukset eivät ole käytettävissä. Jos haluat käyttää näitä toimintoja, valitse [Rec Scene] -asetukseksi [Off]. h Play Menu Voice Filter (vain VN-8700PC/VN-8600PC) Tallentimessa on äänensuodatustoiminto, joka parantaa äänenlaatua leikkaamalla matalia ja korkeita ääniä normaalin, nopean ja hitaan toiston aikana. 1 Valitse [Voice Filter] [Play Menu] -valikosta. Valikko-tilan valinnassa: [On]: [Off]: Ottaa Voice Filter -toiminnon käyttöön. Poistaa toiminnon käytöstä. a a Voice Filter -toiminnon ilmaisin Play Mode Voit valita mieltymystesi mukaisen toistotilan. 1 Valitse [Play Mode] [Play Menu] -valikosta. Valikko-tilan valinnassa: Kun [Play Area] on valittuna: [File]: Pysäyttää toiston, kun valittu tiedosto on toistettu. [Folder]: Toistaa valitun kansion tiedostot ja pysäyttää toiston viimeisen kappaleen jälkeen. a Kun [Repeat] on valittuna: [Repeat]: Määrittää toistuvan kuuntelun tilan. [Off]: Poistaa toiminnon käytöstä. a Toistotilan ilmaisin Huomautuksia: Kun tallennin [File]-tilassa toistaa kansion viimeisen tiedoston loppuun, ilmoitus [End] vilkkuu ruudulla kaksi sekuntia ja tallennin pysäyttää toiston viimeisen tiedoston alkuun. Kun tallennin [Folder]-tilassa toistaa kansion viimeisen tiedoston loppuun, ilmoitus [End] vilkkuu ruudulla kaksi sekuntia ja tallennin pysäyttää toiston kansion ensimmäisen tiedoston alkuun. Skip Space Tämän toiminnon avulla voit hypätä toistettavassa tiedostossa määrätyn ajan eteen- tai taaksepäin. Toiminnon avulla voit siirtyä kätevästi toiseen toistokohtaan tai toistaa lyhyitä kohtia toistuvasti. 1 Valitse [Skip Space] [Play Menu] -valikosta. Valikko-tilan valinnassa: Kun [Forward Skip] on valittuna: [File Skip], [10sec. Skip], [30sec. Skip], [1min. Skip], [5min. Skip], [10min. Skip] Kun [Reverse Skip] on valittuna: [File Skip], [1sec. Skip] [5sec. Skip], [10sec. Skip], [30sec. Skip], [1min. Skip], [5min. Skip], [10min. Skip] Hyppääminen toistossa eteen- tai taaksepäin: 1 Voit aloittaa kuuntelun painamalla painiketta `OK/MENU. 2 Paina painiketta 9 tai 0. Tallennin hyppää määrätyn ajan eteen- tai taaksepäin ja aloittaa toiston. Huomaa: Jos tiedostossa on hakemistomerkintä tai väliaikainen merkintä hyppäyskohtaa lähempänä, tallennin siirtyy kyseiseen kohtaan eteen- tai taaksepäin. h LCD/Sound Menu Font Size Näytössä näkyvän merkkikoon muuttaminen. 1 Valitse [Font Size] [LCD/Sound Menu] -valikosta. Valikko-tilan valinnassa: [Large]: Teksti näytetään suurikokoisena. [Small]: Teksti näytetään Älä koskaan alusta tallenninta tietokoneelta. Alustuksen yhteydessä kaikki tallennetut tiedot (myös lukitut tiedostot ja vain luku -tiedostot) poistetaan. Alustuksen jälkeen tallennettujen äänitiedostojen nimet voivat alkaa luvusta [0001]. Jos haluat palauttaa toimintoasetukset oletusarvoihinsa, käytä [Reset Settings] -toimintoa System info. Voit tarkistaa tallentimen tiedot valikkoruudusta. 1 Valitse [System info.] [Device Menu] -valikosta. [Model] (mallin nimi), [Version] (järjestelmän versio) ja [Serial No.] (sarjanumero) tulevat näkyviin.

5 Tallentimen käyttö tietokoneen kanssa Tallentimena käytön lisäksi tätä laitetta voidaan käyttää myös tallennuslaitteena tietokoneen ulkoisena muistina. Tällä tallentimella tallennettuja tiedostoja voidaan toistaa tietokoneessa käyttämällä Windows Media Playeriä. Windows Media Playerillä ladattuja WMAtiedostoja voidaan myös siirtää tallentimeen ja kuunnella niitä (paitsi kopiosuojatut tiedostot)-. Huomautuksia: Tiedonsiirron aikana näytetään ilmoitus [Busy] ja tallennuksen merkkivalo vilkkuu. ÄLÄ KOSKAAN irrota USB-kaapelia, kun tallennuksen merkkivalo vilkkuu. Jos teet niin, siirrettävät tiedot tuhoutuvat. Mac OS -ympäristössä ei voida toistaa WMA-tiedostoja. h Käyttöympäristö Windows: Käyttöjärjestelmä: Microsoft Windows XP/Vista/7 (vakioasennus) Yhteensopivat PC:t: Windows PC:t, joissa on useampi kuin yksi vapaa USB-portti Macintosh: Käyttöjärjestelmä: Mac OS X (vakioasennus) Yhteensopivat PC:t: Apple Macintosh -tietokoneet, joissa on useampi kuin yksi vapaa USB-portti Huomaa: Vaikka käyttöympäristö olisi oikea, laite ei tue päivitettyjä käyttöjärjestelmäversioita, monikäynnistysympäristöä eikä itse asennettuja tietokoneita. h Yhdistäminen tietokoneeseen 1 Kytke tallentimen virta PÄÄLLE. 2 Kytke USB-johto tietokoneen USB-porttiin. 3 Varmista, että tallennin on pysäytetty, ja liitä sitten USBkaapeli tallentimen liitäntäporttiin. Windows: Kun avaat [My Computer] -kansion, tallennin tunnistetaan tuotteen mukaan nimetyn aseman nimen perusteella. Macintosh: Kun tallennin yhdistetään, se tunnistetaan työpöydällä olevan, tuotteen mukaan nimetyn aseman nimen perusteella. [Remote] ilmestyy näyttöön, kun tallennin on yhdistetty USB-kaapelilla. Huomautuksia: Älä käytä muuta kuin laitteen mukana toimitettua USB-kaapelia. Muiden valmistajien kaapeleiden käyttäminen voi vahingoittaa tallenninta. Älä käytä laitteen mukana toimitettua USB-jatkokaapelia muiden valmistajien laitteiden kanssa. Katso tietokoneen käyttöoppaasta tietoja sen USB-portista. Muista painaa kaapelin liitin täysin sisään. Muuten tallennin ei välttämättä toimi oikein. Jos yhdistät tallentimen USB-keskittimen kautta, laite voi toimia epävakaasti. Jos näin on, vältä USB-keskittimen käyttöä. Kytkeminen irti tietokoneesta: Windows: 1 Napsauta kuvaketta [ ] näytön oikeassa alakulmassa olevassa tehtäväpalkissa. Napsauta [Safely remove USB Mass Storage Device]. Aseman kirjain vaihtelee käytettävän tietokoneen mukaan. 2 Kun ikkuna, jossa laitteet voidaan poistaa turvallisesti, avautuu, napsauta [OK]-painiketta. 3 Irrota tallennin tietokoneesta Macintosh: 1 Raahaa tallentimen asemakuvake työpöydältä roskakoriin. 2 Irrota tallennin tietokoneesta. Huomaa: ÄLÄ KOSKAAN irrota USB-kaapelia, kun tallennuksen merkkivalo vilkkuu. Jos teet niin, siirrettävät tiedot tuhoutuvat. Turvallinen ja asianmukainen käyttö Yleisiä huomautuksia Älä jätä sanelulaitetta kuumiin ja kosteisiin paikkoihin, kuten auringonpaisteeseen pysäköityyn autoon tai rannalle aurinkoisena kesäpäivänä. Älä säilytä sanelulaitetta kosteissa tai pölyisissä paikoissa. Älä käytä tuotteen puhdistamiseen orgaanisia liuottimia, kuten alkoholia tai maaliohenteita. Älä aseta sanelulaitetta sähkölaitteiden, kuten TV:n tai jääkaapin, päälle tai lähelle. Vältä äänittämistä tai kuuntelua matkapuhelinten tai langattomien puhelinlaitteiden läheisyydessä, koska ne voivat aiheuttaa häiriöitä ja melua. Jos ympäristössä on melua, siirry toiseen paikkaan tai siirrä tallennin kauemmas mainituista laitteista. Estä hiekan tai lian joutuminen tallentimeen. Ne voivat aiheuttaa korjaamattomia vahinkoja. Vältä laitteeseen kohdistuvaa voimakasta tärähtämistä tai iskua. Älä pura, korjaa tai muuta laitetta itse. Älä käytä laitetta ajaessasi ajoneuvoa (esimerkiksi polku- tai moottoripyörää tai autoa). Pidä laite poissa lasten ulottuvilta. <Tietojen katoamista koskeva varoitus> Muistiin tallennettu sisältö voi tuhoutua tai pyyhkiytyä käyttövirheiden tai laitteen toimintahäiriön vuoksi tai korjauksen aikana. On suositeltavaa varmuuskopioida ja tallentaa tärkeät sisällöt muille tietovälineille, esimerkiksi tietokoneen kiintolevylle. Olympus ei ole vastuussa passiivisista vahingoista tai mistään vahingosta, joka aiheutuu tietojen menetyksestä, johon on syynä tuotteen vika, muun kuin Olympuksen tai sen valtuuttaman huoltoliikkeen suorittama korjaus tai jokin muu syy. Paristot f Vaara: Paristoja ei saa koskaan altistaa tulelle, kuumentaa, oikosulkea tai purkaa. Älä säilytä paristoja korkeassa lämpötilassa, kuten suorassa auringonpaisteessa, aurinkoon pysäköidyssä autossa tai lämmityslaitteen lähellä. f Varoitus: Älä juota johtoja tai napoja kiinni paristoon äläkä muunna sitä. Älä kytke napoja = ja - yhteen. Tästä voi aiheutua tulipalo, ylikuumentuminen tai sähköisku. Kun kannat paristoja tai varastoit ne, aseta ne mukana toimitettavaan koteloon napojen Jos akkunestettä joutuu silmiisi, huuhtele neste nopeasti pois puhtaalla vedellä ja ota yhteyttä lääkäriin. Älä yritä ladata alkali-, litiumtai muita kertakäyttöisiksi tarkoitettuja paristoja uudelleen. Älä koskaan käytä paristoja, joiden kuori on repeytynyt tai murtunut. Pidä paristot poissa lasten ulottuvilta. Jos huomaat laitteesta tulevan käytön aikana epätavallisia ääniä, liiallista lämpöä, savua tai palaneen hajua: 1 poista paristot välittömästi varoen polttamasta itseäsi ja 2 ota yhteys Olympus-huoltoon. Älä altista paristoja vedelle. Älä päästä vettä napoihin.

6 Powered by TCPDF ( Pidä paristot poissa tulen lähettyviltä f Huomio: Älä altista paristoja voimakkaille iskuille. Jos ladattavia paristoja ei ole käytetty vähään aikaan, muista ladata ne uudelleen ennen käyttöä. Ladattavilla paristoilla on rajoitettu käyttöikä. Vaihda ladattava paristo uuteen, jos sen toiminta-aika lyhenee, vaikka se on ladattu täyteen ohjeissa määritetyllä tavalla. Vianmääritys K1: V1: Mitään ei tapahdu, kun painiketta painetaan. POWER/HOLD-kytkin saattaa olla [HOLD]-asennossa. Paristot voivat olla tyhjät. Paristot on ehkä asetettu väärin. Ei ääntä tai hiljainen ääni kaiuttimista toiston aikana. Kuulokeliitin on ehkä kytketty tallentimeen. Äänenvoimakkuus on ehkä asetettu minimitasolle. Tallennus ei onnistu. Painele STOP (4)-painiketta, kun tallennin on pysäytetty, ja tarkista, näkyykö näytössä: Valitussa kansiossa jäljellä oleva tallennusaika voi olla [00:00]. Tarkista, näkyykö näytössä [Memory Full], painamalla REC (s )-painiketta. Tarkista, näkyykö näytössä [Folder Full], painamalla REC (s )-painiketta. Toistonopeus on liian suuri (pieni). Tallennin on voitu asettaa nopealle (hitaalle) toistolle. K2: V2: K3: V3: K4: V4: Lisävarusteet (valinnaiset) s Stereomikrofoni: ME51SW s Kompakti suuntamikrofoni (suuntaava): ME32 s Erittäin herkkä yksikanavainen monomikrofoni melunvaimennuksella (yksisuuntainen): ME52W s Solmiomikrofoni (pallokuvioinen): ME15 s Puhelinmikrofoni: TP7 s Ladattava Ni-MH-akku- ja laturisarja: BC400 (Eurooppa) s Ladattava Ni-MH-akku: BR401 s Liitäntäjohto: KA333 Tekniset tiedot Yleistä 4 Tallennusväline: Sisäinen muisti VN-8700PC: 4 Gt VN-8600PC: 2 Gt VN-8500PC: 1 Gt 4 Äänitysmuoto: MP3* (MPEG-1 Audio Layer3), WMA (Windows Media Audio) 4 Tulotaso: -70 dbv 4 Maksimityölähtö: 250 mw (8 :n kaiutin) 4 Maksimikuulokelähtö: 150 mv (standardin EN mukaan) _ 4 Laajakaistan tyypillinen kuulokelähtö: _ 75 mv (standardin EN mukaan) 4 Kaiutin: Sisäänrakennettu ø 28 mm:n pyöreä dynaaminen kaiutin 4 MIC-liitin: ø 3,5 mm:n miniliitin, impedanssi 2 k 4 EAR-liitin: ø 3,5 mm:n mini-liitin, impedanssi 8 tai suurempi 4 Virransyöttö: AAA-koon paristo (LR03) tai ladattava Olympus Ni-MHparisto 4 Ulkomitat: 108 mm 39 mm 16,8 mm (ilman ulokkeita) 4 Paino: 66 g (sisältää pariston) 4 Käyttölämpötila: 042 C * Vain VN-8700PC/VN-8600PC Kokonaistaajuusvaste 4 Tallennus- tai toistotilan aikana: MP3-tiedostomuoto (Vain VN-8700PC/VN-8600PC) Äänitystila Kokonaistaajuusvaste 192 kbps 128 kbps 48 kbps WMA-muoto Äänitystila 70 Hz 19 khz 70 Hz 17 khz 70 Hz 10 khz Kokonaistaajuusvaste HQ SP LP 70 Hz 13 khz 70 Hz 8 khz 70 Hz 3 khz 4 Sisäänrakennettu mikrofoni (äänityksen aikana): 40 Hz 14 khz Vasteen yläraja riippuu kuitenkin äänitystilasta (ks. yllä oleva taulukko) Musiikkitiedosto Jos tallennin ei pysty toistamaan siihen siirrettyjä musiikkitiedostoja, tarkista, että näytteenottotaajuus ja bittinopeus ovat sellaisia, että kuunteleminen on mahdollista. Näytteenottotaajuuksien ja bittinopeuksien yhdistelmät musiikkitiedostoissa, joita tallentimella voi kuunnella, selviävät alla olevasta taulukosta. Tiedostomuoto Näytteenottotaajuus MPEG1 Layer3: 32 khz, 44,1 khz, 48 khz MPEG2 Layer3: 16 khz, 22,05 khz, 24 khz 8 khz, 11 khz, 16 khz, 22 khz, 32 khz, 44,1 khz, 48 khz Bittinopeus MP3*-tiedostomuoto 8320 kbps WMA-muoto 5320 kbps * Vain VN-8700PC/VN-8600PC. Muuttuvan bittinopeuden MP3-tiedostojen (joissa muunnon bittinopeudet voivat vaihdella) kuuntelemisessa voi ilmetä ongelmia. Tämä tallennin on yhteensopiva Microsoftin Corporationin DRM9-muodon kanssa, mutta ei tue DRM10-muotoa. Vaikka tiedosto olisikin yhteensopiva toistettavaksi tallentimessa, tallennin ei tue kaikkia koodausmenetelmiä. Äänitysaikataulukko 4 MP3-muoto: (vain VN-8700PC/VN-8600PC) Äänitystila VN-8600PC (2 Gt) VN-8700PC (4 Gt) 192 kbps 128 kbps 48 kbps Noin 22 t 30 min Noin 34 t Noin 91 t 30 min Noin 45 t Noin 68 t 30 min Noin 183 t 4 WMAmuoto: Äänitystila VN-8500PC (1 Gt) VN-8600PC (2 Gt) VN-8700PC (4 Gt) HQ SP LP Noin 67 t Noin 131 t Noin 421 t Noin 134 t Noin 264 t Noin 843 t Noin 268 t Noin 529 t Noin t Huomautuksia: Yllä esitetyt arvot ovat suuntaa-antavia. On syytä olla huolellinen, sillä erot käytettävissä olevissa äänitysajoissa kasvavat bittinopeuden ollessa alhainen. Käytettävissä oleva tallennusaika voi olla lyhyempi, jos tehdään useita lyhyitä tallennuksia. (Näytössä näkyvä käytettävissä oleva tallennusaika ja tallennettu aika ovat likimääräisiä.) Enimmäistallennusaika tiedostoa kohden 4 MP3-tiedostomuoto: (Vain VN-8700PC/VN-8600PC) 192 kbps 128 kbps 48 kbps noin 49 t 40 min noin 74 t 30 min noin 198 t 40 min Huomautuksia: Yhden tiedoston maksimikoko on noin 4 Gt WMA- ja MP3-tiedostoille. Vapaan muistin määrästä riippumasta pisin tiedostokohtainen äänitysaika on yllä olevan rajoituksen mukainen. 4 WMA-muoto: HQ SP LP noin 26 t 40 min noin 53 t 40 min noin 148 t 40 min Paristokestotaulukko 4 Alkaliparisto: Äänitystila Sisäiset mikrofoni (Äänitystilan aikana) Sisäiset kaiuttimet (Toistotilan aikana) Toisto kuulokkeiden kautta MP3 192 kbps* WMA LP noin 32 t noin 51 t noin 17 t noin 20 t noin 37 t noin 44 t 4 Ladattava Ni-MH-akku: Äänitystila Sisäiset mikrofoni (Äänitystilan aikana) Sisäiset kaiuttimet (Toistotilan aikana) Toisto kuulokkeiden kautta MP3 192 kbps* WMA LP noin 25 t noin 40 t noin 14 t noin 16 t noin 30 t noin 34 t * Vain VN-8700PC/VN-8600PC. Huomautuksia: Yllä esitetyt arvot ovat suuntaa-antavia. Paristokestot ovat Olympuksen mittaamia. Kestot voivat vaihdella suuresti paristotyypin ja käyttöolosuhteiden takia. Teknisiä tietoja ja laitteen rakennetta voidaan muuttaa ilman erillistä ilmoitusta
