1 DIGITAL VOICE RECORDER WS-00/ WS-200S EE JUHISED... 2 FI KÄYTTÖOHJE LT INSTRUKCIJOS LV INSTRUKCIJA SE INSTRUKTIONER... 74

2 Käytön aloittaminen FI KÄYTTÖOHJE Osien nimitykset Kuulokeliitäntä Äänityksen/ kuuntelun merkkivalo Päälaite Mikrofoniliitäntä Mikrofoni* LCD-näyttö FOLDER/MENU-painike ERASE-painike INDEX-painike Kaiutin REC (äänitys) painike STOP-painike PLAY-painike FF (pikasiirto eteenpäin) painike REW (pikasiirto taaksepäin) painike VOL (+) painike VOL ( ) painike USB-liitin * WS-00:ssa on mikrofoni vain toisella puolella ja ääni tallentuu monona. Paristokotelon kansi Paristokotelo Paristokotelo voidaan irrottaa päälaitteesta. Päälaite voidaan kytkeä PC:n USB-liitäntään tai USB-keskittimeen. Huomaa Älä työnnä paristokoteloon päälaitteen lisäksi mitään muuta, muutoin voi aiheutua paristojen vuotaminen, ylikuumeneminen, tulipalo tai räjähdys. Kiitämme digitaalisen Olympus-sanelimen hankinnasta. Lue ohjeet huolellisesti, jotta opit käyttämään tuotetta oikein ja turvallisesti. Säilytä tämä ohje myöhempää tarvetta varten. Äänityksen onnistumisen takaamiseksi suosittelemme, että kokeilet äänitystä ja äänenvoimakkuutta ennen varsinaista käyttöä. 20 FI

3 Käytön aloittaminen Pariston asennus Paina kevyesti nuolen kohdalta ja vedä paristokotelon kansi auki. 2 Aseta AAA-kokoinen alkaliparisto. Varmista oikea napaisuus. A B 3 Sulje paristokotelon kansi painamalla suuntaan A ja siirtämällä suuntaan B. Näkyviin tulee kello-/päiväysnäyttö. Tuntien ilmaisin vilkkuu kellonajan ja päiväyksen asetuksen alkamisen merkkinä (katso lisätietoja kohdasta Ajan/päiväyksen asetus [TIME]). Sanelimessa voidaan käyttää myös lisävarusteena saatavaa Olympuksen Ni-MH akkua (BR40). Pariston vaihtaminen Kun näytölle tulee ilmaisin, paristo on vaihdettava mahdollisimman pian. Suosittelemme AAA-kokoista alkaliparistoa. Pariston tyhjentyessä kokonaan tulee näkyviin symboli ja sanelimen virta katkeaa. Kun vaihdat paristoa, varmista että virtakytkin (POWER) on OFF-asennossa. Jos paristoa ei vaihdeta 5 minuutin kuluessa tyhjentymisestä, kellon asettaminen voi olla tarpeen uuden pariston asennuksen jälkeen. Virran kytkeminen Virta päälle Siirrä POWER-kytkin ON-asentoon. Jos sanelimen takana oleva POWER-kytkin on OFF-asennossa, sanelimen toimintoja ei voi käyttää. Siirrä POWER-kytkin ON-asentoon. Virta pois Siirrä POWER-kytkin OFF-asentoon. POWER-kytkin Valmiustila ja näytön sammutus Jos sanelin pysäytetään yli 5 minuutiksi äänityksen tai kuuntelun aikana, se siirtyy valmiustilaan (virransäästötilaan) ja näyttö sammuu. Voit poistua valmiustilasta ja kytkeä näytön päälle painamalla jotakin painiketta. FI 2

4 Käytön aloittaminen Lukitus Siirrä HOLD-kytkin asentoon HOLD. Painikkeiden toiminta estetään. Tämä on hyödyllinen ominaisuus kannettaessa sanelinta käsilaukussa tai taskussa. Muista ottaa HOLD-kytkin pois päältä sanelinta käyttäessäsi. Huomaa Sanelin toimii seuraavasti, kun HOLD-kytkin on HOLD-asennossa. Jos kuuntelu on menossa, näyttö pimenee parhaillaan kuunneltavan tiedoston päättyessä. Jos äänitys on menossa, näyttö pimenee äänityksen päättyessä muistin loppumisen takia. Rannehihnan käyttö Hihnan kiinnike Tietoja kansioista Sanelimessa on viisi kansiota, A, B ja C, D ja E. Kansion vaihtamiseksi paina FOLDER-painiketta äänityksen ollessa pysäytettynä. Jokainen äänitystiedosto tallennetaan johonkin kansioon. Kansioiden käyttö tiedostojen lajitteluun helpottaa tiedostojen myöhempää löytämistä. Yhteen kansioon mahtuu 99 äänitystä. Nykyinen kansio Ajan/päiväyksen asetus (TIME) Jos asetat kellonajan ja päiväyksen, äänityksiin tallentuu automaattisesti niiden äänitysajankohta. Kun käytät sanelinta ensimmäistä kertaa, tai jos paristo on ollut pitkään poistettuna, tuntien ilmaisin vilkkuu. Aseta tällöin aika ja päiväys vaiheiden 4 7 mukaisesti. 22 FI

5 Käytön aloittaminen Pidä MENU-painiketta painettuna yli sekunnin ajan. Paina FF- tai REW-painiketta, kunnes TIME vilkkuu näytöllä. Paina PLAY-painiketta. Tuntien ilmaisin vilkkuu. Paina FF- tai REW-painiketta tuntien asettamiseksi. Paina PLAY-painiketta valitaksesi minuutit. Minuuttien ilmaisin vilkkuu. Paina FF- tai REW-painiketta minuuttien asettamiseksi. Toista vaiheita 5 ja 6 ja aseta vuosi, kuukausi ja päivä. Kun olet asettanut päivämäärän, paina PLAY-painiketta. Tämä päättää kellonajan ja päiväyksen asetuksen. Voit vaihtaa ajan näytön 2 ja 24 tunnin järjestelmän välillä painamalla FOLDER/MENU-painiketta tuntien tai minuuttien asetuksen aikana. Voit vaihtaa päiväyksen esitystavan painamalla FOLDER/MENU-painiketta vuoden, kuukauden tai päivän asetuksen aikana. (Esimerkki: 4. helmikuuta 2005) FI 23

6 Äänittäminen 2 3 Paina FOLDER-painiketta kansion valitsemiseksi. Paina REC-painiketta äänityksen aloittamiseksi. Äänityksen/kuuntelun merkkivalo palaa punaisena ja äänitys alkaa. Jos aloitat äänityksen kuulokkeiden kytkemisen jälkeen, kuulet äänitettävän äänen kuulokkeista. Äänityksen seurantatilan äänenvoimakkuus voidaan säätää painamalla VOL (+) tai VOL ( ) painiketta. Paina STOP-painiketta äänityksen lopettamiseksi. Uudet äänitykset tallennetaan kansion viimeiseksi tiedostoksi. a b c d e a b c d e Nykyinen kansio Nykyinen äänitystila Nykyinen tiedostonumero Äänitysaika Jäljellä oleva äänitysaika (REMAIN) Äänityksen taukotoiminto Tauko Paina REC-painiketta äänityksen aikana. PAUSE ilmestyy näyttöruudulle ja äänityksen/kuuntelun merkkivalo vilkkuu. Äänityksen jatkaminen Paina REC-painiketta uudelleen. Äänitys jatkuu siitä mihin se keskeytettiin. Äänittäminen ulkoisella mikrofonilla tai muista laitteista Ulkoinen mikrofoni tai muita laitteita voidaan kytkeä äänittämistä varten. Laitteen oma mikrofoni ei toimi, jos ulkoinen mikrofoni on kytkettynä mikrofoniliitäntään. Kun kytket ulkoisen mikrofonin tai muun laitteen mikrofoniliitäntään, valitse sopiva laite, kuten monomikrofoni (lisävaruste). Ulkoisen laitteen audiolähtöliitäntään 24 FI

7 Äänittäminen Huomaa Jos näytölle tulee teksti FULL, äänitystä ei voi jatkaa. Poista tarpeettomia tiedostoja tai siirrä niitä PC:lle. Jos sanelin asetetaan suoraan pöydälle esim. kokouksen ajaksi, se tallentaa helposti esim. pöydän tärinää. Laita muistikirja tai muu sopiva esine sanelimen ja pöydän väliin äänityksen ajaksi. Vaikka painat FOLDER/MENU-painiketta, näyttö ei vaihdu äänitysaikaan, jos jäljellä oleva äänitysaika on 5 minuuttia tai vähemmän. Laite antaa äänityksen aikana äänimerkin, kun äänitysaikaa on jäljellä 60 sekuntia, 30 sekuntia ja 0 sekuntia. Kun jäljellä oleva äänitysaika on alle 60 sekuntia, äänityksen/kuuntelun merkkivalo vilkkuu punaisena. Vilkkumisnopeus kiihtyy äänitysajan vähentyessä 30 sekuntiin ja 0 sekuntiin. Sanelin siirtyy pysäytystilaan, jos se jätetään taukotilaan yli 60 minuutiksi. Jos akustiset olosuhteet ovat vaikeat tai puhuja puhuu hiljaisella äänellä, suositellaan HQ tai HQ-tilan käyttöä. Myös (erikseen myytävän) ulkoisen mikrofonin käyttö voi parantaa äänityksen laatua. Tämän sanelimen tulosignaalin tasoa ei voi säätää. Jos kytket sanelimen ulkoiseen laitteeseen, tee ensin testiäänitys ja säädä ulkoisen laitteen lähtösignaalitaso sen mukaisesti. LCD-näytön tiedot Voit valita sanelimen näytölle haluamasi tiedot. Tämä helpottaa sanelimen asetusten ja tiedostojen tietojen tarkastelua ja vahvistamista. Sanelimen tila Toiminto Näyttö Pysäytystilassa Pidä STOPpainiketta painettuna Kun pidät painiketta painettuna, tiedostojen kokonaismäärä tulee näkyviin ja jäljellä oleva äänitysaika ja jäljellä oleva muistikapasiteetti näkyvät vuorotellen. Äänitystilassa Paina FOLDER/ MENU-painiketta Näyttö vaihtuu äänitysajan ja jäljellä olevan äänitysajan välillä. Kuuntelutilassa Paina FOLDER/ MENU-painiketta Kuunteluaika jäljellä oleva kuunteluaika tiedoston äänityspäivä tiedoston äänitysaika kuunteluaika FI 25

8 Kuuntelu Paina FOLDER-painiketta kansion valitsemiseksi. Paina FF- tai REW-painiketta valitaksesi haluamasi tiedoston. Paina PLAY-painiketta kuuntelun aloittamiseksi. Äänityksen/kuuntelun merkkivalo palaa vihreänä ja kulunut kuunteluaika näkyy näytöllä. Paina VOL (+) tai VOL ( ) painiketta äänenvoimakkuuden säätämiseksi. Näyttö kertoo äänenvoimakkuuden. Säätöalue on a Nykyinen tiedosto b Kuunteluaika a b Kuuntelun keskeytys Pysäytys Paina STOP-painiketta. Sanelin pysähtyy keskelle kuunneltavaa tiedostoa. Kuuntelun jatkaminen Paina PLAY-painiketta uudelleen. Kuuntelu jatkuu siitä mihin se pysäytettiin. Pikasiirto eteen ja taakse Pikasiirto eteen Pidä FF-painiketta painettuna tiedoston kuuntelun aikana. Kun vapautat FF-painikkeen, kuuntelu jatkuu normaalinopeudella. Pikasiirto taakse Pidä REW-painiketta painettuna tiedoston kuuntelun aikana. Kun vapautat REW-painikkeen, kuuntelu jatkuu normaalinopeudella. 26 FI

9 Kuuntelu Sanelin pysähtyy tiedoston lopussa. Paina edelleen FF-painiketta, jos haluat pikasiirron jatkuvan seuraavan tiedoston alusta. Sanelin pysähtyy tiedoston alussa. Paina edelleen REW-painiketta, jos haluat pikasiirron jatkuvan edellisen tiedoston lopusta. Jos tiedoston keskellä on indeksimerkki, pikasiirto pysähtyy hetkeksi indeksimerkin kohdalle. Kuuntelunopeuden muuttaminen Voit valita kuuntelunopeuden painamalla PLAY-painiketta kuuntelun aikana. Normaali nopeus Hidas kuuntelu ( 25%) Nopea kuuntelu (+50%) Kun hidas kuuntelutila on valittuna, näytöllä lukee S.PLAY, ja nopeassa kuuntelutilassa F.PLAY. Sanelin pysähtyy automaattisesti, kun painat STOP-painiketta hitaan/nopean kuuntelun aikana tai kun tiedoston loppu saavutetaan. Jos painat STOP-painiketta kerran ja jatkat kuuntelua, sanelin toistaa tiedostot normaalilla nopeudella. Tiedoston alun hakeminen Kuuntelun aikana voit painaa FF- tai REW-painiketta päästäksesi pikasiirrolla seuraavan tai edellisen tiedoston alkuun. Jos tiedoston keskellä on indeksimerkki, kuuntelu jatkuu sen kohdalta (lisätietoja kohdassa Indeksimerkit ). Kuuntelu kuulokkeilla Voit kuunnella tiedostoja myös kytkemällä kuulokkeet kuulokeliitäntään. Kaiuttimesta ei kuulu mitään kuulokkeiden ollessa kytkettynä. Jos kytket stereokuulokkeet, kuulet äänen stereona (vain stereona äänitetyissä tiedostoissa). Säädä äänenvoimakkuus pienelle ennen kuin laitat kuulokkeet päähäsi. Kun kuuntelet kuulokkeilla, älä käytä liian kovaa äänenvoimakkuutta, ettei kuulosi vaurioidu. FI 27

10 Poistaminen Poistaminen Voit helposti poistaa tarpeettomia tiedostoja. Tiedostojen numerointi korjataan automaattisesti. Yhden tiedoston poistaminen Paina FOLDER-painiketta kansion valitsemiseksi. 2 3 Paina FF- tai REW-painiketta valitaksesi haluamasi tiedoston. Paina ERASE-painiketta alle 3 sekunnin ajan. ERASE -ilmaisin vilkkuu. Poistettava tiedosto 4 Paina ERASE-painiketta uudelleen. DONE vilkkuu näytöllä kahden sekunnin ajan ja poisto on valmis. 28 FI

11 Poistaminen Kansion kaikkien tiedostojen poistaminen Paina FOLDER-painiketta kansion valitsemiseksi. 2 Paina ERASE-painiketta yli 3 sekunnin ajan. ERASE -ilmaisin vilkkuu. Poistettava tiedosto 3 Paina ERASE-painiketta uudelleen. DONE vilkkuu näytöllä kahden sekunnin ajan ja poisto on valmis. Huomaa Poistettua tiedostoa ei voi palauttaa. Suojattua tiedostoa ei voi poistaa. Jos toimintoa ei suoriteta 8 sekunnin kuluessa valinnasta, laite palaa pysäytystilaan. Poistaminen voi kestää useita kymmeniä sekunteja. Älä poista paristoa tai irrota paristokoteloa poistamisen aikana. Sanelimen sisältämät tiedot voivat muutoin vahingoittua. LCD-näyttö Q W E R T Y U I O P Q Kansion ilmaisin W Äänitystilan ilmaisin E Mikrofonin herkkyysnäyttö R VCVA (Variable Control Voice Actuator) -ilmaisin T Suojauksen ilmaisin Y Aika/päiväys, äänityspäivä (REC DATE), jäljellä oleva äänitysaika (REMAIN), valikkonäyttö, tiedoston pituus U Pariston kunnon ilmaisin I Indeksin ilmaisin O Stereon ilmaisin P Tiedoston numero FI 29

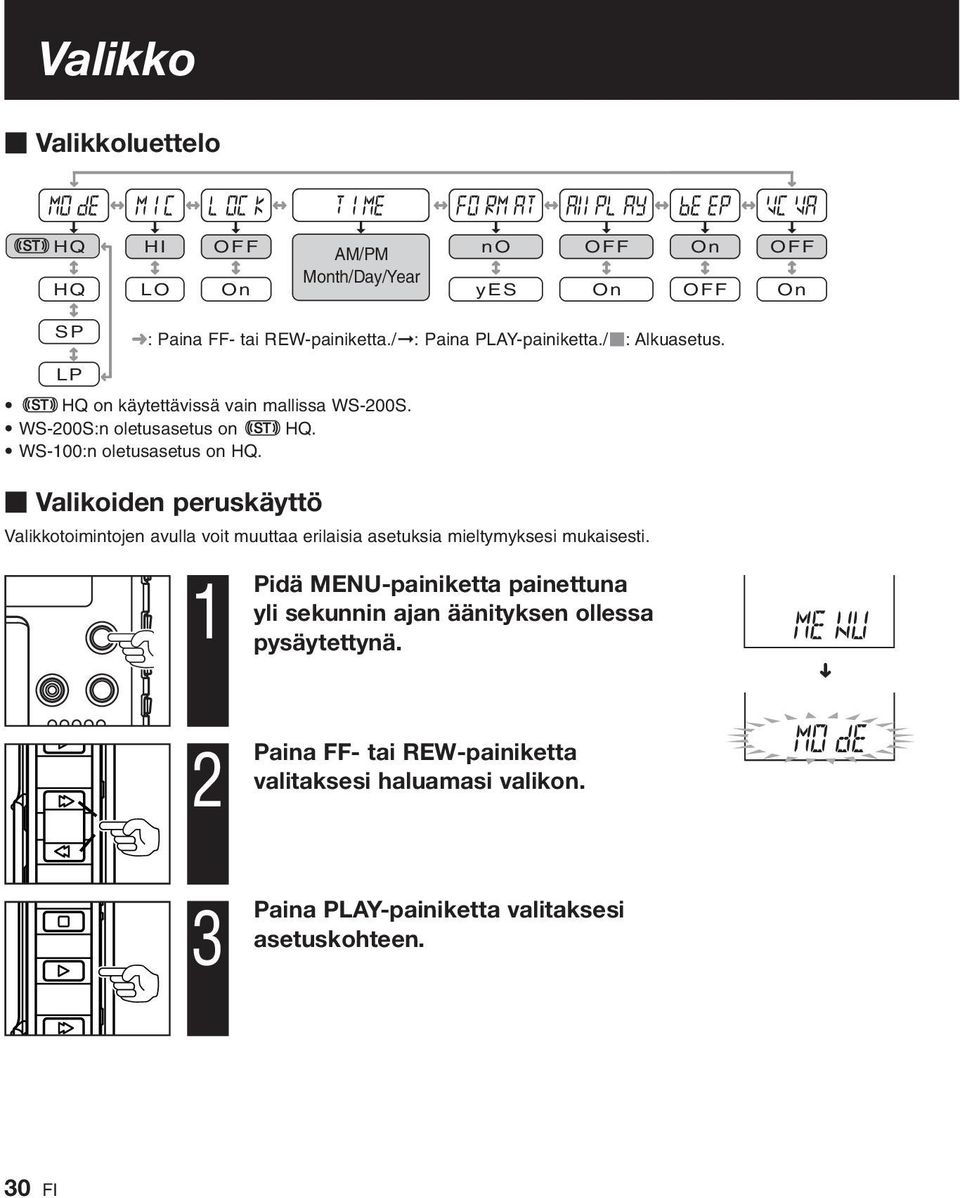

12 Valikko Valikkoluettelo HQ HQ HI LO OFF On AM/PM Month/Day/Year no yes OFF On On OFF OFF On SP : Paina FF- tai REW-painiketta./ : Paina PLAY-painiketta./ : Alkuasetus. LP HQ on käytettävissä vain mallissa WS-200S. WS-200S:n oletusasetus on HQ. WS-00:n oletusasetus on HQ. Valikoiden peruskäyttö Valikkotoimintojen avulla voit muuttaa erilaisia asetuksia mieltymyksesi mukaisesti. Pidä MENU-painiketta painettuna yli sekunnin ajan äänityksen ollessa pysäytettynä. 2 3 Paina FF- tai REW-painiketta valitaksesi haluamasi valikon. Paina PLAY-painiketta valitaksesi asetuskohteen. 30 FI

13 Valikko Paina FF- tai REW-painiketta valitaksesi asetuksen. Paina PLAY-painiketta asetuksen vahvistamiseksi. Paina STOP-painiketta valikon sulkemiseksi. Sanelin palaa pysäytystilaan, jos se jätetään 3 minuutiksi valikkotilaan eikä mahdollisesti valittua asetusta oteta käyttöön. Jos painat STOP- tai REC-painiketta valikon käytön aikana, sanelin palaa pysäytystilaan ja siihen mennessä tehdyt asetukset otetaan käyttöön. Äänitystilat (MOdE) Äänitystilaksi voidaan valita HQ (korkealaatuinen stereoäänitys), HQ (korkealaatuinen äänitys), SP (normaali äänitys) tai LP (pitkä äänitysaika). Valinta valikosta HQ, HQ, SP, LP Valittuna oleva äänitystila Tila Malli WS-200S WS-00 HQ HQ SP LP Noin 4 h 20 min Noin 8 h 50 min Noin 7 h 25 min Noin 54 h 50 min Noin 4 h 20 min Noin 8 h 40 min Noin 27 h 20 min Mainitut äänitysajat ovat jatkuvalle äänitykselle. Äänitysaika voi olla lyhyempi, jos äänitetään useita tiedostoja (jäljellä oleva aika ja äänitysaika ovat vain viitteellisiä). HQ on käytettävissä vain mallissa WS-200S. FI 3

14 Valikko Mikrofonin herkkyys (MIC) Mikrofonin herkkyyttä voidaan säätää tarpeen mukaisesti. Valinta valikosta HI, LO HI: Herkkä tila, joka tallentaa ääniä kaikista suunnista. LO: Epäherkempi tila, joka sopii saneluun. Onnistuneen äänityksen varmistamiseksi tee testiäänitys oikean mikrofoniherkkyyden valitsemiseksi ennen varsinaista äänitystä. Jos valitset HI, suosittelemme äänitystilaa HQ tai HQ, jotta herkkyydestä saadaan suurin hyöty. Valinnalla HI taustamelu voi olla voimakasta, äänitysolosuhteista riippuen. Tiedostojen suojaaminen (LOCK) Tiedoston suojaaminen estää sen poistamisen erehdyksessä. Suojattuja tiedostoja ei poisteta kansion kaikkien tiedostojen poistamisen yhteydessä. Valinta valikosta On, OFF On: Suojaa tiedoston ja estää sen poistamisen. OFF: Ei suojausta, tiedoston poistaminen on mahdollista. Mikrofonin herkkyysnäyttö Suojauksen ilmaisin Sanelimen alustaminen (FORMAT) Jos alustat sanelimen, kaikki asetukset palautuvat oletusarvoihinsa. Kaikki muistissa olevat tiedostot poistetaan. Jos sinulla on tärkeitä tiedostoja, jotka haluat säästää, kytke sanelin tietokoneeseen ja siirrä tiedostot talteen tietokoneelle ennen alustamista Paina MENU-painiketta. Paina FF- tai REW-painiketta ja valitse FORMAT. Kun painat PLAY-painiketta, näytöllä lukee no. Paina FF- tai REW-painiketta ja valitse yes, paina sitten PLAY-painiketta. Vahvistuskehotteen ARE you SURE jälkeen näkyy vastaus no. Paina FF- tai REW-painiketta ja valitse yes, paina sitten PLAY-painiketta. DONE tulee näytölle alustuksen päätyttyä. Alustaminen voi kestää useita kymmeniä sekunteja. Älä poista paristoa tai irrota paristokoteloa alustuksen aikana. Sanelimen sisältämät tiedot voivat muutoin vahingoittua. Älä alusta sanelinta PC:n avulla. Kun sanelin alustetaan, kaikki siinä olevat tiedot, mukaan lukien suojatut tiedostot, poistetaan. 32 FI

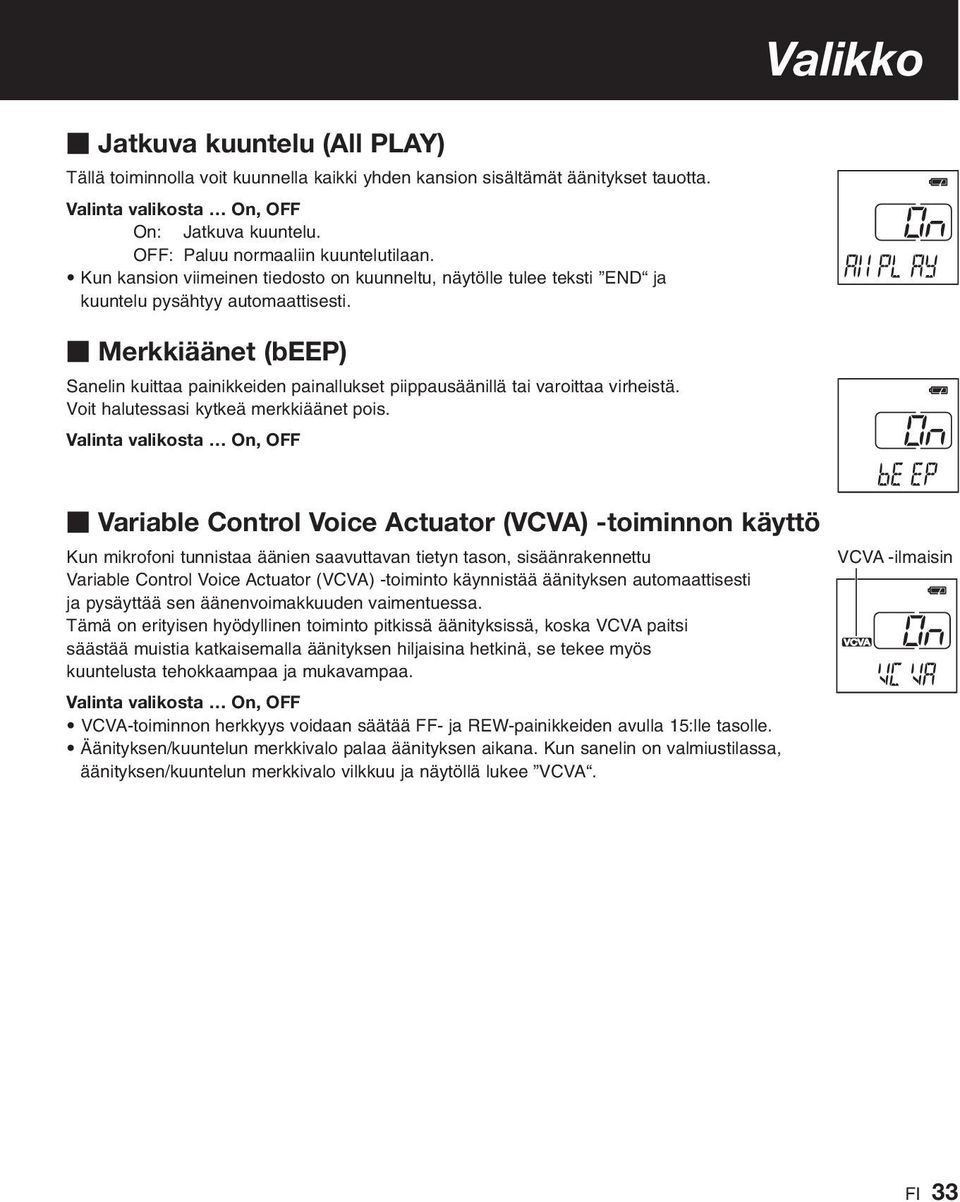

15 Valikko Jatkuva kuuntelu (All PLAY) Tällä toiminnolla voit kuunnella kaikki yhden kansion sisältämät äänitykset tauotta. Valinta valikosta On, OFF On: Jatkuva kuuntelu. OFF: Paluu normaaliin kuuntelutilaan. Kun kansion viimeinen tiedosto on kuunneltu, näytölle tulee teksti END ja kuuntelu pysähtyy automaattisesti. Merkkiäänet (beep) Sanelin kuittaa painikkeiden painallukset piippausäänillä tai varoittaa virheistä. Voit halutessasi kytkeä merkkiäänet pois. Valinta valikosta On, OFF Variable Control Voice Actuator (VCVA) -toiminnon käyttö Kun mikrofoni tunnistaa äänien saavuttavan tietyn tason, sisäänrakennettu Variable Control Voice Actuator (VCVA) -toiminto käynnistää äänityksen automaattisesti ja pysäyttää sen äänenvoimakkuuden vaimentuessa. Tämä on erityisen hyödyllinen toiminto pitkissä äänityksissä, koska VCVA paitsi säästää muistia katkaisemalla äänityksen hiljaisina hetkinä, se tekee myös kuuntelusta tehokkaampaa ja mukavampaa. Valinta valikosta On, OFF VCVA-toiminnon herkkyys voidaan säätää FF- ja REW-painikkeiden avulla 5:lle tasolle. Äänityksen/kuuntelun merkkivalo palaa äänityksen aikana. Kun sanelin on valmiustilassa, äänityksen/kuuntelun merkkivalo vilkkuu ja näytöllä lukee VCVA. VCVA -ilmaisin FI 33

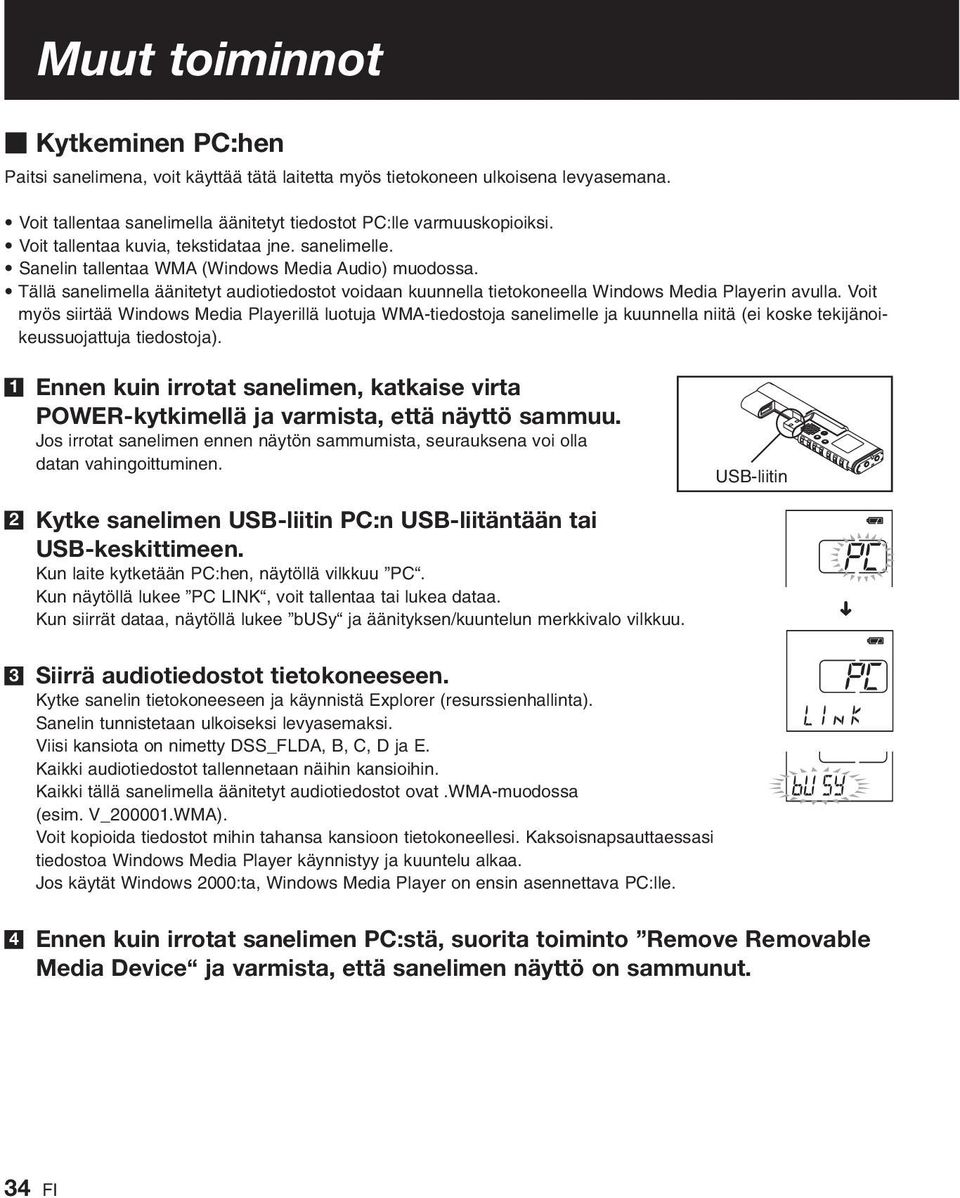

16 Muut toiminnot Kytkeminen PC:hen Paitsi sanelimena, voit käyttää tätä laitetta myös tietokoneen ulkoisena levyasemana. Voit tallentaa sanelimella äänitetyt tiedostot PC:lle varmuuskopioiksi. Voit tallentaa kuvia, tekstidataa jne. sanelimelle. Sanelin tallentaa WMA (Windows Media Audio) muodossa. Tällä sanelimella äänitetyt audiotiedostot voidaan kuunnella tietokoneella Windows Media Playerin avulla. Voit myös siirtää Windows Media Playerillä luotuja WMA-tiedostoja sanelimelle ja kuunnella niitä (ei koske tekijänoikeussuojattuja tiedostoja). Ennen kuin irrotat sanelimen, katkaise virta POWER-kytkimellä ja varmista, että näyttö sammuu. Jos irrotat sanelimen ennen näytön sammumista, seurauksena voi olla datan vahingoittuminen. USB-liitin 2 Kytke sanelimen USB-liitin PC:n USB-liitäntään tai USB-keskittimeen. Kun laite kytketään PC:hen, näytöllä vilkkuu PC. Kun näytöllä lukee PC LINK, voit tallentaa tai lukea dataa. Kun siirrät dataa, näytöllä lukee busy ja äänityksen/kuuntelun merkkivalo vilkkuu. 3 4 Siirrä audiotiedostot tietokoneeseen. Kytke sanelin tietokoneeseen ja käynnistä Explorer (resurssienhallinta). Sanelin tunnistetaan ulkoiseksi levyasemaksi. Viisi kansiota on nimetty DSS_FLDA, B, C, D ja E. Kaikki audiotiedostot tallennetaan näihin kansioihin. Kaikki tällä sanelimella äänitetyt audiotiedostot ovat.wma-muodossa (esim. V_20000.WMA). Voit kopioida tiedostot mihin tahansa kansioon tietokoneellesi. Kaksoisnapsauttaessasi tiedostoa Windows Media Player käynnistyy ja kuuntelu alkaa. Jos käytät Windows 2000:ta, Windows Media Player on ensin asennettava PC:lle. Ennen kuin irrotat sanelimen PC:stä, suorita toiminto Remove Removable Media Device ja varmista, että sanelimen näyttö on sammunut. 34 FI

17 Muut toiminnot Sanelimen käyttö PC:n kanssa PC: IBM PC A/T -yhteensopiva PC Käyttöjärjestelmä: Microsoft Windows Me/2000 Professional/XP Professional/Home Edition USB-liitäntä: Yksi vapaa USB-portti Laitteen PC-tuki ei koske PC-tietokoneita, jotka on päivitetty Windows 95/98:sta Windows Me/2000/XP:hen. Toimintatakuu ei kata toimintahäiriöitä itse muokatussa PC:ssä. Huomaa ÄLÄ irrota USB-kaapelia äänityksen/kuuntelun merkkivalon vilkkuessa. Muutoin voi aiheutua datan vaurioituminen. Työnnä USB-liitin kunnolla pohjaan asti. Muutoin sanelin ei aina toimi oikein. Katso lisätietoja USB-liitännästä tai USB-keskittimestä PC:n käyttöohjeista. Käytä toimitukseen sisältyvää USB-kaapelia tilanteen niin vaatiessa. Indeksimerkit Indeksimerkkejä voidaan asettaa äänityksen tai kuuntelun aikana kirjanmerkeiksi tiedoston tärkeiden kohtien löytämistä varten. Paina INDEX-painiketta äänityksen (taukotilan) tai kuuntelun aikana indeksimerkin asettamiseksi. Indeksin numero ilmestyy näytölle. Indeksimerkin poistaminen Paina ERASE-painiketta indeksinumeron näkyessä näytöllä. Enintään 6 indeksimerkkiä voidaan asettaa yhteen tiedostoon. Indeksinumerot osoitetaan automaattisesti järjestyksessä. Indeksimerkkejä ei voi asettaa suojattuun tiedostoon tai poistaa siitä. Indeksimerkkejä voidaan asettaa vain tiedostoihin, jotka on äänitetty tällä sanelimella tai Olympus IC -sanelimella. FI 35

18 Yleisiä varotoimia Lue nämä ohjeet huolellisesti, jotta opit käyttämään tuotetta oikein ja turvallisesti. Säilytä tämä ohje myöhempää tarvetta varten. Varoitussymbolit ilmaisevat turvallisuuden kannalta tärkeät kohdat. Itsesi ja muiden turvallisuuden varmistamiseksi on tärkeää, että luet kaikki varoitukset ja tiedot. Datan menetystä koskeva varoitus Muistiin tallennetut tiedot voivat vaurioitua tai pyyhkiytyä pois käyttövirheiden, tuotteen toimintahäiriön tai korjaustyön takia. Suosittelemme kaiken tärkeän tiedon varmuuskopiointia toiseen tallennusvälineeseen, kuten tietokoneen kiintolevylle. Turvallinen ja oikea käyttö Älä jätä sanelinta kuumiin ja kosteisiin paikkoihin, kuten auringonpaisteeseen pysäköityyn autoon tai rannalle aurinkoisena kesäpäivänä. Älä säilytä sanelinta kosteissa tai pölyisissä paikoissa. Älä käytä tuotteen puhdistamiseen orgaanisia liuottimia, kuten alkoholia tai maalinohenteita. Älä aseta sanelinta sähkölaitteiden, kuten TV:n tai jääkaapin, lähelle. Varo hiekkaa ja likaa. Ne voivat aiheuttaa korjauskelvottomia vaurioita. Vältä voimakasta tärinää tai iskuja. Älä pura, korjaa tai muuta laitetta itse. Älä käytä laitetta ajaessasi (polkupyörällä, moottoripyörällä tms.). Pidä laite poissa lasten ulottuvilta. Paristot Varoitus Älä työnnä paristokoteloon päälaitteen lisäksi mitään muuta, muutoin voi aiheutua paristojen vuotaminen, ylikuumeneminen, tulipalo tai räjähdys. Paristoja ei koskaan saa polttaa, kuumentaa, oikosulkea tai purkaa. Älä yritä ladata alkali-, litium- tai muita kertakäyttöisiksi tarkoitettuja paristoja. Älä käytä paristoja, joiden kuori on rikkoutunut. Pidä paristot poissa lasten ulottuvilta. Jos havaitset laitetta käyttäessäsi epänormaalia ääntä, kuumenemista, savua tai palaneen hajua: Q poista paristo heti, varoen polttamasta itseäsi, ja W ota yhteys Olympus-huoltoon. Vianetsintä K Painikkeet eivät toimi. V HOLD-kytkin voi olla HOLD-asennossa. Paristo voi olla tyhjä. Paristo voi olla väärin asennettu. K2 Kaiuttimesta ei kuulu ääntä tai ääni on hiljainen. V Kuulokkeet voivat olla kytkettyinä sanelimeen. Äänenvoimakkuus voi olla minimissä. K3 Äänitys ei ole mahdollista. V3 Paina STOP-painiketta toistuvasti ja tarkasta, onko näytöllä: Valittuna olevan kansion jäljellä oleva äänitysaika 00:00. Tiedostojen määrä 99. Tarkasta REC-painiketta ja tarkasta, lukeeko näytöllä FULL. K4 Kuuntelunopeus on liian nopea (hidas). V4 Sanelin voi olla nopealla (hitaalla) kuuntelulla. 36 FI

19 Tekniset tiedot Tallennustapa: Sisäinen flash-muisti Tallennusaika: WS-200S: 28 MB HQ-tila: Noin 4 tuntia 20 minuuttia HQ-tila: Noin 8 tuntia 50 minuuttia SP-tila: Noin 7 tuntia 25 minuuttia LP-tila: Noin 54 tuntia 50 minuuttia WS-00: 64 MB HQ-tila: Noin 4 tuntia 20 minuuttia SP-tila: Noin 8 tuntia 40 minuuttia LP-tila: Noin 27 tuntia 20 minuuttia Mikrofoni: Elektreettimikrofoni (mono) Kaiutin: Sisäinen Ø 6 mm dynaaminen kaiutin Suurin teho: 00 mw Kuulokeliitäntä (stereo): Ø 3,5 mm, impedanssi 8 ohm Mikrofoniliitäntä: Ø 3,5 mm, impedanssi 2 kohm (WS-200S: stereo) (WS-00: mono) Virtalähde: AAA (LR03 tai R03) paristo tai Ni-MH akku Jatkuva toiminta-aika Alkaliparisto: noin 3 tuntia paristolla (LP): Ni-MH akku: noin 2 tuntia Mitat: 94 x 40 x 5, mm (P x L x S) Paino: WS-200S: 54 g (pariston kanssa)/ WS-00: 54 g (pariston kanssa) Pariston kestoaika Olympuksen mittaama. Kesto vaihtelee huomattavasti paristomerkin ja käyttöolosuhteiden perusteella. Äänityksiä saa käyttää vain omaan henkilökohtaiseen käyttöön. On tekijänoikeuslakien mukaan kiellettyä äänittää tekijänoikeuksilla suojattua materiaalia ilman tekijänoikeuden haltijan lupaa. Tekniset tiedot ja ulkonäkö voivat muuttua ilman ennakkoilmoitusta. Lisävarusteet Ni-MH akkujen laturi: BU-400 (vain Eurooppa) Ni-MH akku: BR40 Liitäntäkaapeli (kuulokeliitäntä mikrofoniliitäntä): KA333 Stereomikrofoni: ME5S (malliin WS-200S) Kohinanvaimennettu monomikrofoni: ME2 Elektreettimikrofoni: ME5 Puhelinadapteri: TP7 USA RFI Tämä laite on testattu ja sen on todettu täyttävän luokan B digitaalilaitteen raja-arvot FCC-määräysten osan 5 mukaisesti. Nämä raja-arvot on suunniteltu tarjoamaan kohtuullinen suojaus haitallisia häiriöitä vastaan kotitalousympäristössä. Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuista energiaa, ja ellei laitetta asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioliikenteelle. Emme kuitenkaan voi taata, ettei häiriöitä voisi ilmetä tietyissä asennuksissa. Jos tämä laite aiheuttaa häiriöitä radio- tai televisiovastaanottoon (voidaan todeta kytkemällä tätä laitetta päälle ja pois), käyttäjä voi kokeilla seuraavia keinoja häiriöiden poistamiseksi: Vastaanottoantennin säätö tai paikan vaihtaminen. Tämän laitteen siirtäminen kauemmas vastaanottimesta. Tämän laitteen kytkeminen pistorasiaan, joka on eri virtapiirissä kuin vastaanottimen pistorasia. Neuvojen pyytäminen kokeneelta radio/tv-asentajalta Kanadan RFI Tämä digitaalilaite ei ylitä Kanadan viestintäministeriön luokan B raja-arvoja koskien digitaalisten laitteiden aiheuttamia radiohäiriöitä. CE -merkki ilmaisee, että tämä tuote täyttää eurooppalaiset turvallisuus-, terveys-, ympäristö- ja kuluttajansuojavaatimukset. CE -merkityt kamerat on tarkoitettu myytäviksi Euroopassa. FI 37
